CO9966 - Chaudière DEVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chaudière fioul à haut rendement, intégrable en cuisine
Marque	DEVILLE
Modèle	CO9966
Catégorie	Chaudière
Dimensions (H x L x P)	850 x 400 x 600 mm (profondeur 865 mm avec brûleur)
Poids (chaudière + brûleur)	107 kg + 12 kg
Alimentation électrique	230 V ~ 50 Hz
Puissance thermique utile	19,8 à 25,6 kW (réglable, réglage usine 21 kW)
Débit calorifique	22,2 à 28,8 kW
Température maximale d'utilisation	80 °C
Pression maximale d'utilisation	3 bars
Contenance en eau	11,5 L
Vase d'expansion	Capacité 9,5 L, pression de gonflage 0,5 bars
Circulateur	3 vitesses (hauteur manométrique réglable)
Soupape de sécurité	Tarée à 3 bars
Brûleur	DEVILLE V03505.0, à pulvérisation tout ou rien, fioul domestique
Raccordement fumées	Buse diamètre 125 mm, évacuation arrière ou dessus
Fonctions principales	Chauffage central et production d'eau chaude sanitaire (via ballon séparé optionnel)
Réglages	Vanne 4 voies pour température radiateurs, aquastat chauffage, aquastat sanitaire, thermostat d'ambiance optionnel
Entretien et nettoyage	Nettoyage annuel : retirer brûleur, déflecteurs, nettoyer ailettes, conduits de fumées
Sécurité	Sécurité surchauffe chaudière (réarmement manuel), sécurité brûleur, soupape de sécurité 3 bars
Pièces détachées et réparabilité	Brûleur, déflecteurs, joints, vannes, circulateur, etc. disponibles
Garantie	1 an contre vices de construction, hors usure et mauvaise utilisation

FOIRE AUX QUESTIONS - CO9966 DEVILLE

Comment mettre en service la chaudière CO9966 pour la première fois ?

Remplir l'installation d'eau, purger les radiateurs, régler la pression entre 1 et 1,5 bar. Mettre sous tension, vérifier le circulateur (dégommer le lanceur si nécessaire). Mettre le brûleur sous tension et suivre la notice du brûleur.

Comment régler la température de chauffage ?

Utiliser l'aquastat chauffage (rep. ⑤) pour régler la température de l'eau dans la chaudière (position 1 ≈ 50°C, position 9 ≈ 80°C). La vanne 4 voies (rep. ④) permet de mitiger l'eau pour les radiateurs. En hiver, aquastat en position 7-8, vanne 4 voies en position moyenne. En demi-saison, aquastat en 5-7, vanne plus basse.

Comment fonctionne la production d'eau chaude sanitaire ?

Si un ballon sanitaire séparé (réf. C09080) est raccordé, mettre l'interrupteur été/hiver du module en position hiver. La température est réglée par l'aquastat sanitaire. Le sanitaire a priorité sur le chauffage.

Que faire en été si la chaudière ne produit pas d'eau chaude ?

Si pas de ballon sanitaire, arrêter la chaudière par l'interrupteur général. Si ballon sanitaire présent, mettre l'interrupteur été/hiver en position été, et placer la vanne 4 voies en position mini pour éviter le thermosiphon.

Comment entretenir la chaudière annuellement ?

Couper l'alimentation électrique. Retirer le brûleur et le réviser. Enlever le tampon fonte et les déflecteurs fonte. Nettoyer les ailettes avec l'écouvillon fourni. Nettoyer le tuyau de raccordement des fumées. Remonter en vérifiant l'état des isolants et l'étanchéité. Vérifier les réglages du brûleur et la combustion.

Comment réarmer la sécurité surchauffe de la chaudière ?

Oter le capuchon et enfoncer la tige rouge de réarmement. Si l'incident se reproduit, faire appel à un professionnel qualifié.

Que faire si le brûleur se met en sécurité ?

Le voyant de sécurité brûleur s'allume. Décliper la porte avant, accéder au brûleur et appuyer sur le bouton rouge de réarmement. Si l'incident se reproduit, contacter un professionnel.

Peut-on installer un thermostat d'ambiance ?

Oui, la chaudière peut être pilotée par un thermostat d'ambiance DEVILLE réf. C02702. Il agit directement sur le brûleur en fonction de la température ambiante, améliorant le confort et réalisant des économies d'énergie.

Quels sont les contrôles à effectuer avant le démarrage de la saison de chauffage ?

Contrôler visuellement la flamme (dorée). Vérifier la dépression au foyer (~5 Pa) et à la buse (15-20 Pa). Contrôler l'indice de noircissement (≤1) et le CO2 avec température des fumées pour un rendement ≥90%.

Quelle est la garantie de la chaudière CO9966 ?

Garantie d'un an à compter de la facture contre tout vice de construction, sous réserve de respect des notices d'installation et d'utilisation. La garantie ne couvre pas l'usure normale, la mauvaise utilisation ou le défaut d'entretien. Pour les litiges, les tribunaux de Charleville-Mézières sont compétents.

MODE D'EMPLOI CO9966 DEVILLE

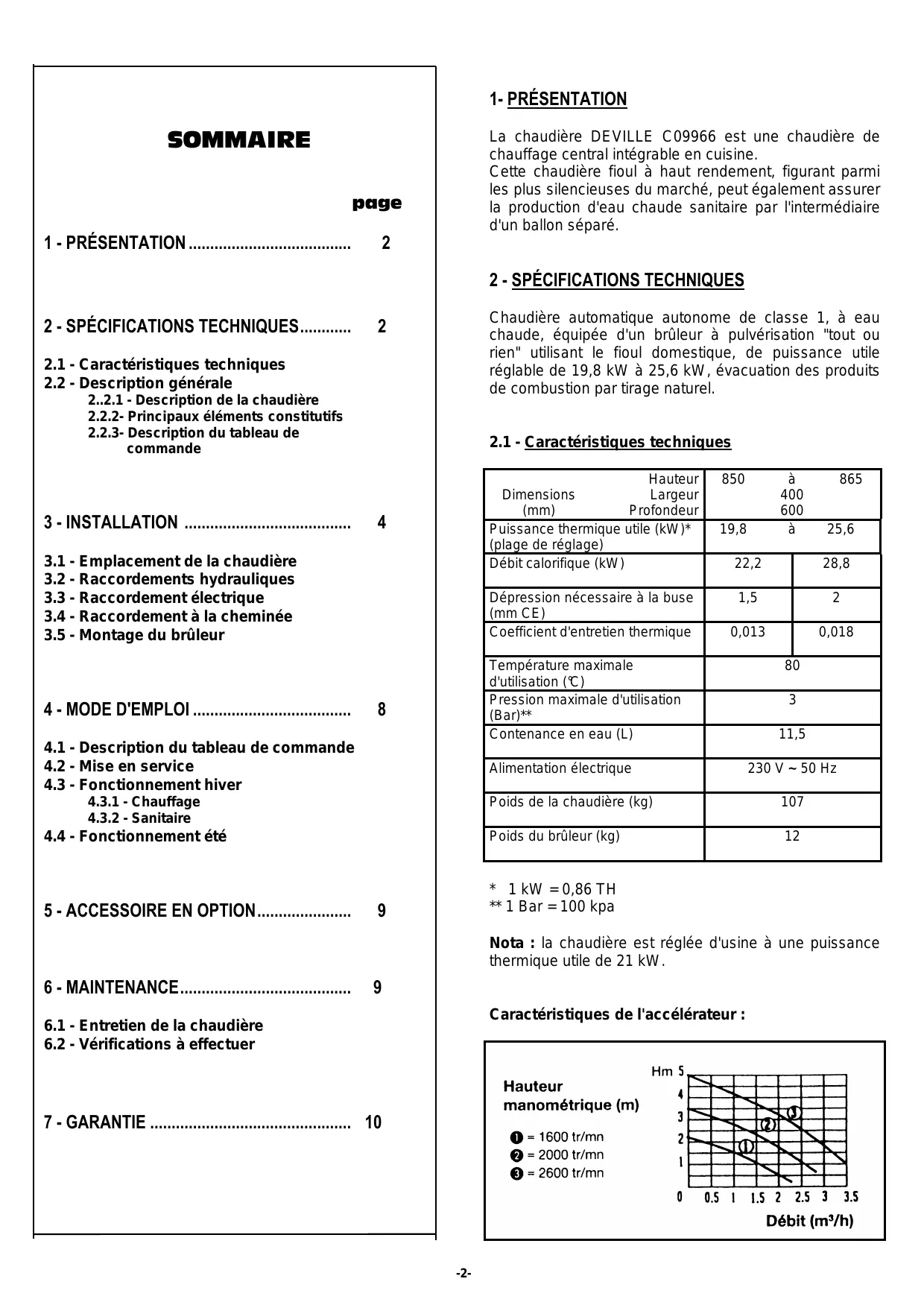

2.1 - Caractéristiques techniques 2.2 - Description générale

2.2.1 - Description de la chaudière 2.2.2 - Principaux éléments constitutifs 2.2.3 - Description du tableau de commande

3 - INSTALLATION 4

3.1 - Emplacement de la chaudière 3.2 - Raccordements hydrauliques 3.3 - Raccordement électrique 3.4 - Raccordement à la cheminée 3.5 - Montage du brûleur

4. MODE D'EMPLOI 8

4.1 - Description du tableau de commande 4.2 - Mise en service 4.3 - Fonctionnement hiver

4.3.1 - Chauffage 4.3.2 - Sanitaire

4.4 - Fonctionnement étés 5 - ACCESSOIRE EN OPTION 9 6 - MAINTENANCE 9 6.1 - Entretien de la chaudière 6.2 - Vérifications à effectuer 7 - GARANTIE 10

1- Présentation

La chaudière DEVILLE C09966 est une chaudière de chauffage central intégrable en cuisine.

Cette chaudière fioul à haut rendement, figurant parmi les plus silencieuses du marché, peut également assurer la production d'eau chaude sanitaire par l'intermédiaire d'un allon séparé.

2 - Spécifications techniques

Chaudière automatique autonome de classe 1, à eau chaude, équipée d'un brûleur à pulvérisation "tout ou rien" utilisant le fioul domestique, de puissance utile réglable de 19,8 kW à 25,6 kW, évacuation des produits de combustion par tirage naturel.

2.1 - Caractéristiques techniques

Dimensions (mm)	Hauteur Largeur Profondeur	850 à 400 600		865
Puisance thermique utile (kW)* (plage de réglage)		19,8 à 25,6
Débit calorifique (kW)		22,2	28,8
Dépression nécessaire à la buse (mm CE)		1,5	2
Coefficient d'entretien thermique		0,013	0,018
Température maximale d'utilisation (℃)		80
Pression maximaled'utilisation (Bar)**		3
Contenance en eau (L)		11,5
Alimentation électrique		230 V ~ 50 Hz
Poids de la chaudière (kg)		107
Poids du brûleur (kg)		12

• 1 kW = 0,86 TH 1 Bar = 100 kPa

Nota : la chaudière est réglée d'usine à une puissance thermique utile de 21 kW.

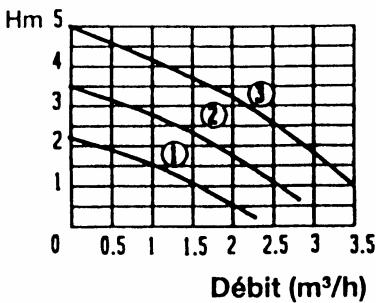

Caractéristiques de l'accélérateur :

Hauteur manométrique (m)

1 = 1600 tr/mn 2 = 2000 tr/mn 3 = 2600 tr/mn

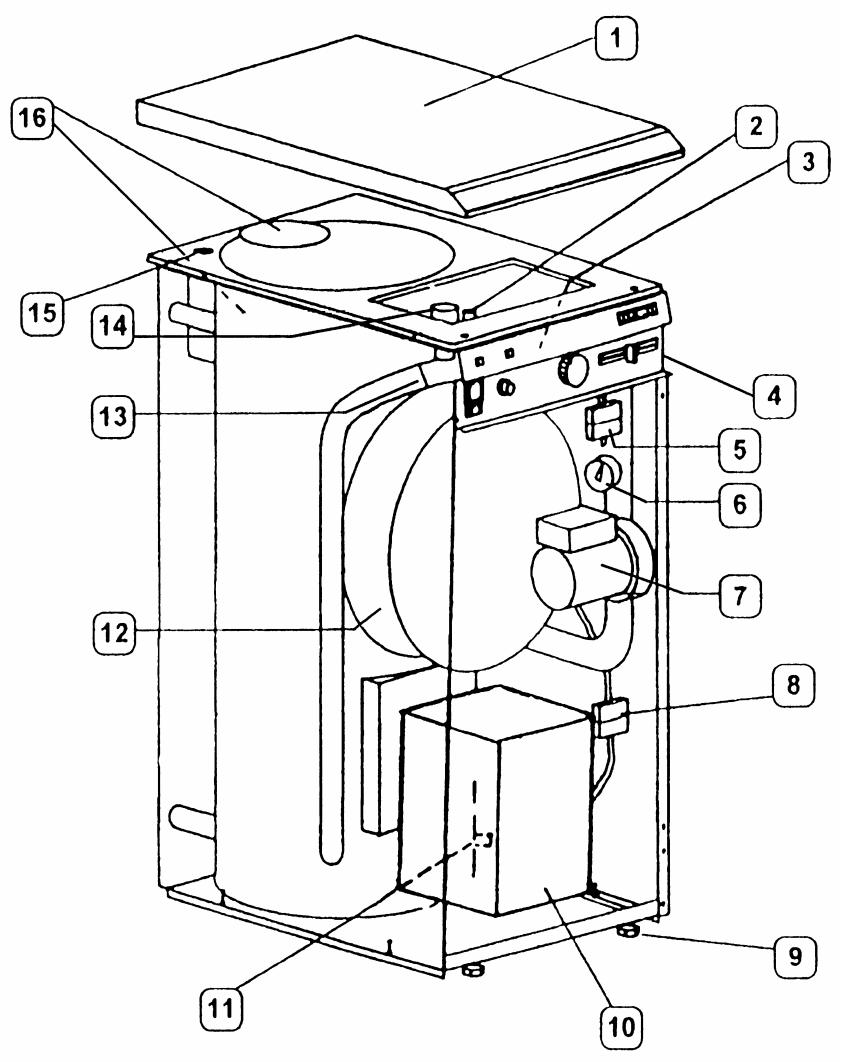

2.2.1 - Description de la chaudière

La chaudière C09966 est une chaudière fioul pouvant être raccordée à un ballon séparé (Réf. C09080).

1	Table top en option	9	Pieds vérins régibles
2	Purgeur manuel	10	Brûleur
3	Vanne 4 voies	11	Robinet de vidange à l'avant
4	Tableau de bord	12	Vase d'expansion
5	Raccordement gallon séparé	13	Raccords union
6	Manomètre	14	Soupape tarée à 3 bars
7	Accélérateur	15	Prise de fumées
8	Connecteur tableau/brûleur	16	Raccordement fumées dessus ou arrêtè

2.2.2 - Principaux éléments constitutifs

• Habillage en acier pont (peinture époxy) garni intérieurement par un isolant.
• Couvercle en tôle amovible.
• Panneau amovible.
• Corps de chaudière en tôle acier de forte épaisseur soudée.
• Déflecteurs de combustion et porte de foyer en fonte ainsi que le dessus.
• Vanne 4 voies pour réglage de la température "radiateurs" à commande manuelle.
• Vase d'expansion à pression d'azote : capacité 9,5 L, et pression de gonflage 0,5 bars. Manometre de pression d'eau.
• Circulateur à 3 vitesses.
• Soupape de sécurité réglée à 3 bars.
• Purgeur d'air manuel.
• Robinet de vidange.
• Connecteurs électriques pour le raccordement du brûleur et du ballon séparé.
• Pieds réglables pour ajuster le niveau de la chaudière. Brûleur DEVILLE V03505.0

3 - Installation

L'installation devra être conforme aux règles de l'art et aux différentes réglementations et impositions en vigueur; entre autres :

• Documents techniques unifiés (DTU) du CSTB.
• Norme électrique NFC 15.100.
• Règlement sanitaire départemental type.
• Règles de sécurité contre l'incendie.
• Règles de sécurité concernant le stockage des combustibles.

3.1 - Emplacement de la chaudière

• L'installateur doit s'assurer que le local destiné à recevoir la chaudière est bien conforme à la réglementation en vigueur, et qu'il comporte en particulier une admission d'air frais d'une section minimum de 1dm².
• Lors de la mise en place de la chaudière, se servir des pieds vérins réglables pour assurer la stabilité de la chaudière et l'ajuster à la hauteur souhaitée.

Remarque importante :

Avant de raccorder la chaudière sur une installation ancienne, il est nécessaire de bien rincer cette dernière pour éviter de ramener des boues dans le corps de chauffe de la chaudière neue.

Eventuellement, placer un pot de décantation en amont de la chaudière.

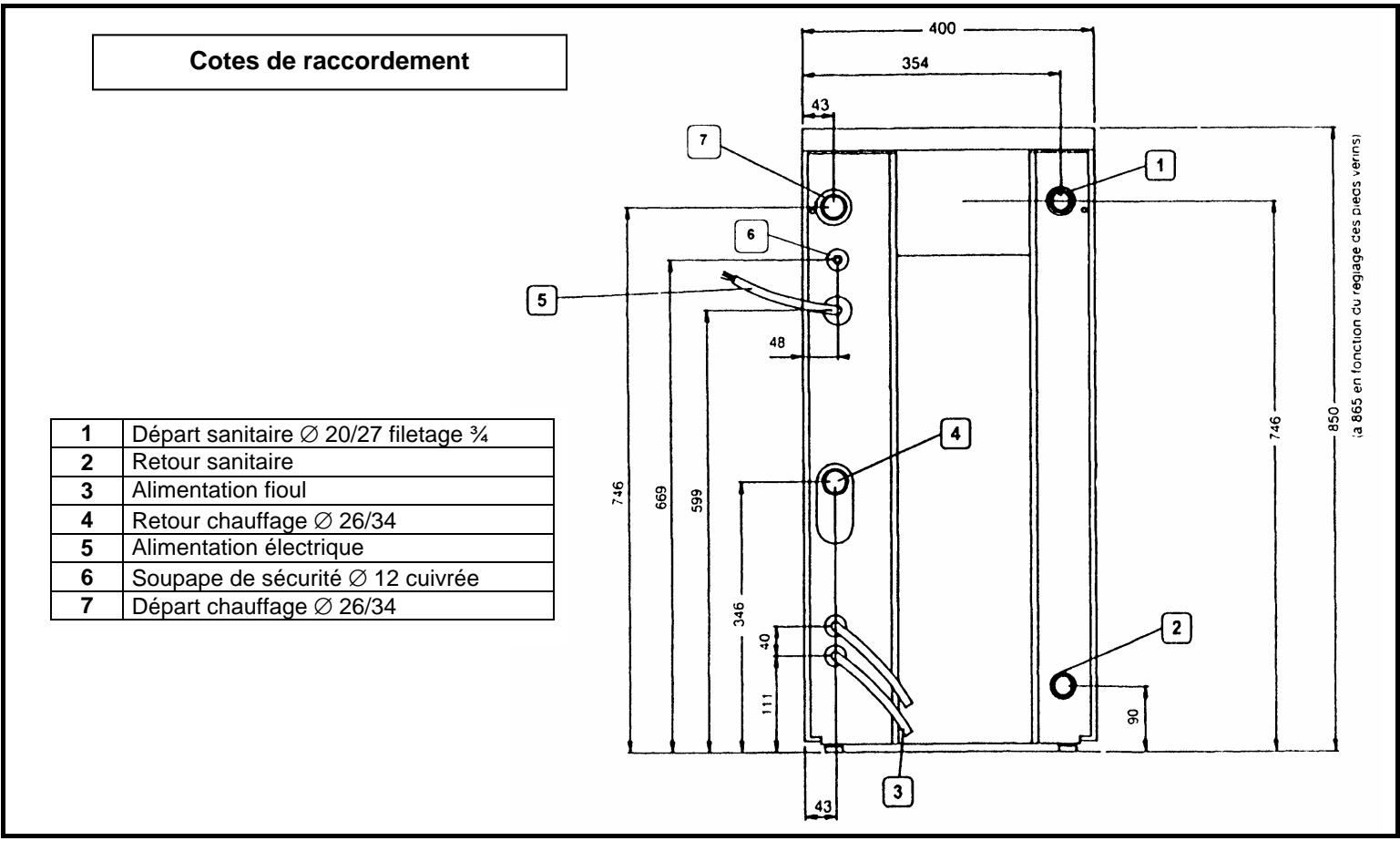

• Les départs retour chauffage 1" mâles sont situés à l'arrière droit de la chaudière. Le raccordement du ballon sanitaire séparé est possible à l'arrière gauche 3/4 mâle. Il faut prévoir un écoulement à l'air libre pour la soupape de sécurité diamètre 12 cuivre.
• Il est conseillé d'installer un purgeur d'air automatique sur chaque point "haut" de l'installation.

3.3 - Raccordement électrique (schéma de principe page 5)

Tension d'alimentation 230V ~ 50Hz. En cas de tension différente, utiliser un transformateur de 200 W.

Le câble d'alimentation électrique se trouve à l'arrière de la chaudière. Respecter les polarités :

Marron Ph

Vert/jaune (masse)

SCHEMA DE PRINCipe

CABLAGE ÉLECTRIQUE DE LA CHAUDIERE

3.4 - Raccordement à la cheminée

• Au préalable, contrôle l'adaptation de la cheminée aux performances de la chaudière (dimensions) ainsi que son état (entretiens d'air parasites, obstructions...).
• Procéder éventuellement à toutes les opérations qui s'imposent.

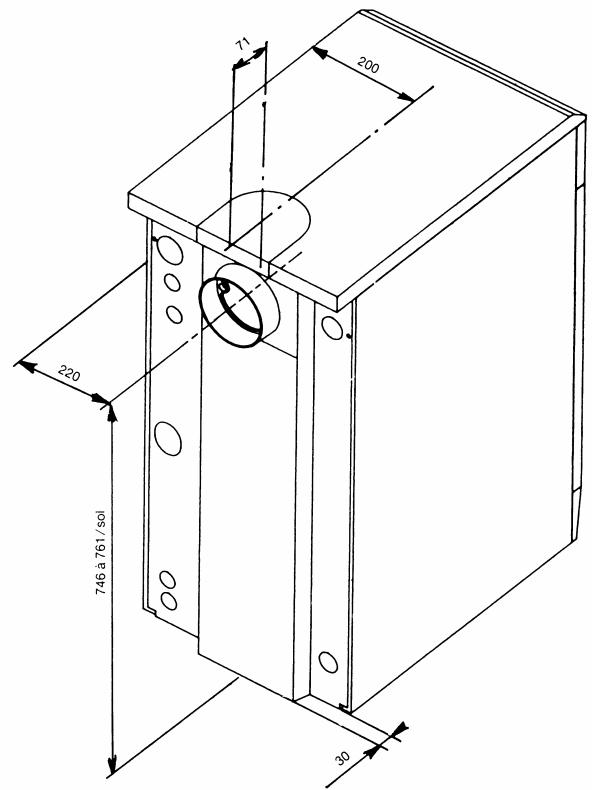

• Le raccordement s'effectue à l'arrière ou au-dessus par une buse de diamètre 125.

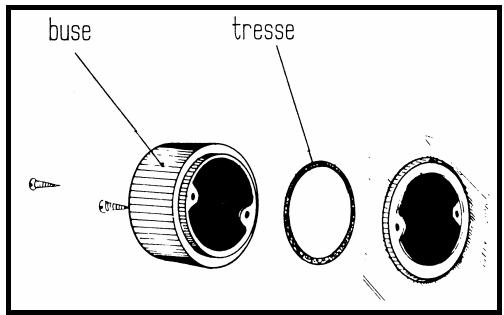

Montage de la BUSE

La buse peut être montée, soit à l'arrière, soit sur le dessus de la chaudière selon l'évacuation désirée.

1 - Évacuation des fumées à l'arrière de la chaudière :

Le tampon est monté en usine : mettre en place la tresse sur la buse et fixer l'ensemble sur la sortie arrière de la chaudière par 2 vis.

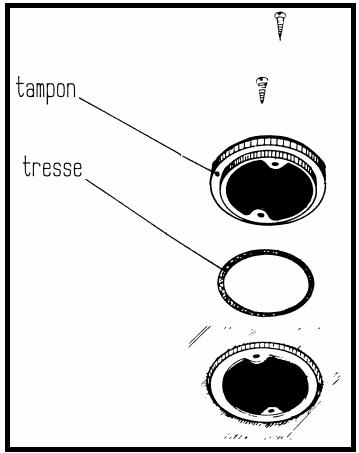

2 - Évacuation des fumées sur le dessus de la chaudière :

• Démonter le tampon fonte avec son joint respectif et refixer l'ensemble sur la sortie arrêtée de la chaudière par 2 vis.
• Mettre en place la tresse de la buse sur celle-ci puis fixer l'ensemble sur le dessus de la chaudière par 2 vis.

Nota : le tampon et la buse possèdent respectivement une tresse d'étanchéité.

Effectuer le raccordement (conformément au DTU 24.1) en veillant particulièrement :

Utiliser un tuyau d'un diamètre au minimum égal à celui du raccord d'évacuation. - Réduire le nombre de coudes et à éviter les changements brutaux de direction. - Donner une pente ascendante d'au moins 5 % au tuyau et à l'isoler si nécessaire. Assurer une bonne étanchéité des raccordements. Ce que la cheminée dépasse le faîte d'au moins 0,5 m et qu'elle ait une hauteur mini de 5 m.

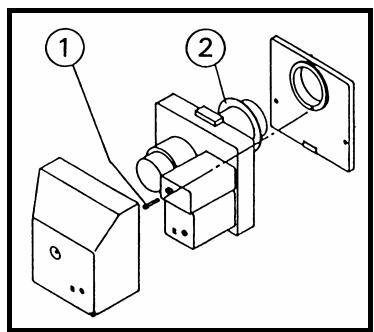

Vérification avant montage du brûleur :

1 - Démonter la porte du foyer 2 - S'assurer que la chambre de combustion est propre, ne contient pas de corps étranger. 3 - S'assurer que l'ensemble des déflecteurs est bien en place. 4 - Vérifier que les joints sont en place et que l'étanchéité est assurée sur le tampon fonte et la buse fonte. 5 - Avant de mettre en place la porte du foyer, s'assurer que le joint et le feutre refractaire sont bien en place. 6 - Contrôler que le gicleur monte sur le brûleur correspond à la puissance désirée. 7 - Vérifier que les positions respectives du gicleur, des électrodes et de l'accroche flamme sont bien conformes aux indications de la notice particulière au brûleur. - Après la dépose du capot, engager la vis de fixation ① à travers le brûleur et placer le joint ② correctement sur la base du brûleur. - Insérer la base dans la porte du foyer et serrer la vis de fixation en maintenant plaqué le brûleur contre la porte du foyer.

Alimentation fioul :

• L'installateur doit, bien entendu, se conformer aux réglementations en vigueur dans son département concernant le stockage du combustible liquide.
• Le brûleur est équipé d'une pompe permettant, dans la plupart des cas, la liaison cuve-brûleur par un seul tube de diamètre 5 ou 6 intérieur, que la cuve soit en charge ou en contre-bas. Voir les limites de hauteur d'aspiration et de longueur de tube sur la notice particulière de la pompe.
• Si la cuve de stockage est en contrebas, munir la tuyauterie d'aspiration d'une crépine étanche évitant le désamorcage pendant les périodes d'arrêt. Il est souhaitable d'éviter les raccords sur cette tuyauterie, car la moindre prise d'air peut gêner l'amorcage de la pompe.

Le brûleur sera raccordé au moyen de son tuyau flexible qui permet de sortir le brûleur de la chaudière sans démontage de la tuyauterie. À la mise en place du brûleur, veiller à ce que le flexible ne vienne pas au contact de la porte du foyer qui atteint, en cours de fonctionnement, des températures élevées.

• Le brûleur est livré de base avec deux flexibles de raccordement fioul. Que l'installation soit réalisée en bitte ou monotube, il faut procéder suivant les indications de la notice de la pompe livrée avec le brûleur.

Raccordement électrique :

Embrocher le connecteur mâle venant du tableau de la chaudière dans le connecteur femelle venant du brûleur.

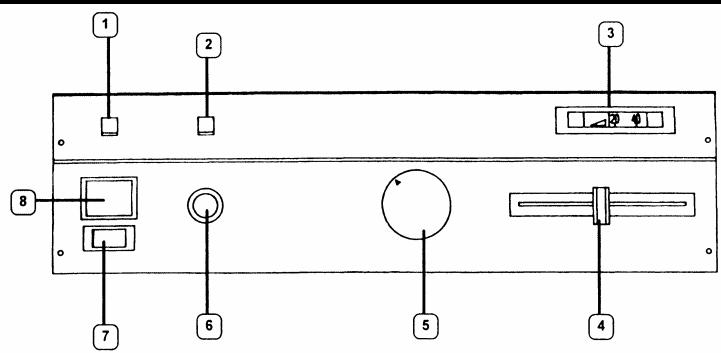

4.1 - Description du tableau de commande

Voyant vert de mise sous tension. Voyant de sécurité bruleur. Ce voyant s'allume lorsque le bruleur se met en sécurité. Dans ce cas, déclipser la porte avant donnant accès au bruleur et réarmer la sécurité en appuyant sur le bouton rouge (voir notice bruleur). Si l'incident se reproduit, faites appel à un professionnel qualifié. Thermometre radiateur. Le thermometre indique la valeur de la temperture de l'eau alimentant le circuit de radiateurs convecteurs. Vanne 4 voies. Elle regle la température de l'eau alimentant le circuit de radiateurs-convecteurs. Aquastat chauffage. Il regle la température de l'eau à l'intérieur de la chaudière. Securite surchauffe chaudiere. Ce tse curetie coupe l'alimentation du bruleur en cas de surchauffe constatée dans le corps de la chaudiere. En cas de declenchement, elle doit etre rearmee manuellement: oter le capuchon et enforcer la tige rouge de rearmement. Si apres avoir rearmé, l'incident se reproduit, faites appel a un professionnel qualifié. Interrupteur marche/arrêt bruleur. Cet interrupteur permet d'arreter le bruleur en conservant la circulation dans le réseau de chauffage. Interrupteur bi-polaire "général". Lorsque l'interrupteur est en position marche: signe •, le voyant vert 1 s'allume.

4.2 - Mise en service

• Remplir l'installation d'eau, à la première mise en route, en ayant soin de mettre la commande de la vanne 4 voies en position maxi.
• Purger les radiateurs ou convecteurs. S'assurer qu'il n'y a pas de fuite.
• A l'aide du manomètre, régler la pression de l'installation entre 1 et 1,5 bar.
• Mettre la chaudière sous tension (interrupteur général).
• S'assurer du bon fonctionnement du circulateur, au besoin en retirant la grosse vis centrale. Cette vis donne accès au "lanceur" du circulateur. Si le circulateur ne fonctionne pas lors de la première mise en route ou après un arrêt prolongé : manoeuvrer ce lanceur à l'aide d'un tournevis pour le "dégommer" (ce phénomène est normal après un arrêt prolongé).
• Vérifier que la soupape de sécurité fonctionne bien en tournant le bouton de purge en plastique.
• Mettre le brûleur sous tension et effectuer la mise en route de celui-ci en se référant à la notice l'accompagnant.

4.3.1 - Chauffage

• Le brûleur produit les calories nécessaires pour maintenir l'eau à l'intérieur de la chaudière à la température réglée par l'usager : commande de l'aquastat rep.⑤.
• A titre indicatif, la valeur en position 1 de l'aquastat chaudière correspond approximativement à 50°C et en position 9 à 80°C. Le thermomètre rep.③ indique la température de l'eau de chauffage alimentant les radiateurs convecteurs. Cette température est régée par l'intermédiaire de la vanne 4 voies rep.④. Celle-ci permet de mitiger l'eau provenant de l'intérieur de la chaudière. C'est l'organe de réglage principal en fonctionnement chauffage. Les réglages correspondant à la majorité des cas sont les suivants:

HIVER : Aquastat rep. ⑤ en position 7 - 8

Vanne 4 voies rep.④ en position moyenne, très rarement au-delà, sauf par grand froid exceptionnel.

DEMI-SAISON : Aaquastat rep. ⑤ en position 5 - 7

Vanne 4 voies rep. ④ en position moyenne et en dessous en fonction de la douceur du temps.

L'utilisateur prendra rapidement l'habitude de régler la vanne 4 voies en fonction de ses besoins de chaleur.

4.3.2 - Sanitaire

• Dans le cas de raccordement du module sanitaire DEVILLE, respecter attentivement les schémas de branchement indiqués dans la notice du gallon. Mettre l'interrupteur ETE-HIVER du module sanitaire en position HIVER.
• La température de l'eau sanitaire est régée par l'usager et contrôlée par l'aquastat sanitaire. Lors d'un besoin de ré eur chauffage, ce qui lui confère une priorité absolue.
• Le comportement sanitaire est totalement indépendant du réglage de l'aquastat chauffage et de la position de la vanne 4 voies.

4.4 - Fonctionnement été

• Dans le cas où il n'y a pas de ballon sanitaire raccordé à la chaudière, arrêter celle-ci par l'intermédiaire de l'interrupteur général rep ⑧.
• Dans le cas où le module sanitaire est raccordé, mettre l'interrupteur ETE-HIVER du module sanitaire en position ÉTE.
• La chaudière C09966-01 doit être sous tension, mettre la vanne 4 voies rep. ④ en position mini afin d'éviter les phénomènes de thermosiphon (rechauffage des radiateurs).

Thermostat d'ambiance

La chaudière C09966 peut être pilotée par un thermostat d'ambiance ref. C02702 qui agira par action directe sur le brûleur en fonction de la température ambiante de la pièce où est installé le thermostat d'ambiance.

Nous conseillons l'emploi de ce système de régulation qui améliorerait et vous procurerait une économie d'énergie.

6 - Maintenance

Le rendement et la longévité d'une chaudière dépendent non seulement d'une installation correcte, mais aussi d'un entretien soigné. À cet égard, nous vous donnons les conseils suivants :

• Ne pas changer l'eau de l'installation sauf en cas de force majeure.
• En hiver, si l'installation est utilisée périodiquement, il est nécessaire d'ajouter des antigels appropriés à l'eau de chauffage.
• Effectuer toutes les opérations de nettoyage et d'entretien selon la fréquence et les modalités indiquées ci-dessous.

6.1 - Entretien de la chaudière

Une fois par an, à la fin de la saison de chauffage, il faut effectuer un nettoyage général de la chaudière comme suit :

• Couper l'alimentation électrique de la chaudière.
• Retirer le brûleur et procéder à sa révision. Enlever le tampon fonte du dessus.
• Sortir les déflecteurs fonte en tirant vers le haut sur leur tige d'assemblage.
• Nettoyer les ailettes au moyen de l'écouvillon de ramonage livré avec la chaudière.
• Nettoyer le tuyau de raccordement des fumées et toutes les pièces figurant sur le parcours des produits de combustion.
• Retirer les résidus qui se trouvent au fond de la chaudière.
• Lorsque toutes ces opérations sont terminées, procédez au remontage en veillant à l'état des différents isolants ainsi qu'à l'étanchéité de la chaudière.
• Vérifier enfin les réglages du brûleur et la combustion.

6.2 - Vérifications à effectuer

Une fois par an, avant le démarrage de la salle de chauffage, faire effectuer les contrôles suivants:

Contrôle visuel de la flamme

Par le voyant, on contrôle la couleur de la flamme. Celle-ci doit être légèrement dorée. Par défaut d'air, la flamme rougit et encrasse la chaudière ; par excès d'air, la flamme devient bleue avec un dépôt important d'imbrulés.

Contrôle de la dépression

La dépression au foyer doit être de l'ordre de 5 Pa, soit 0,5 mm de colonne d'eau.

La dépression à la buse doit être comprise entre 15 et 20 Pa suivant la puissance installée.

L'écart des dépressions caractérise les pertes de charge de la chaudière (encrassement - dimension cheminée - réglage brûleur).

Ces mesures peuvent être effectuées soit à l'aide d'un manomètre incliné ou d'un déprimomètre.

Contrôle de l'indice de noircissement

L'indice de fumée doit être inférieur ou égal à 1 (suivant la norme NFE 31353 de mai 1989).

- Contrôle du CO2 et des températures de fumées

Le rendement de combustion dépend directement de la température des fumées et du CO_2 avec un indice de noircissement inférieur ou égal à 1. Le rendement de combustion doit être égal ou supérieur à 90%.

Garantie

Nos appareils sont garantis pendant un an à dater du jour de la facture, contre tout vice de construction ou défaut de matière et dans la mesure où les instructions de la notice d'installation et de la notice d'utilisation sont respectées.

Nous ne saurions trop vous conseiller de lire attentivement ces notices ainsi que les conditions de garantie ci-dessous.

Nos appareils doivent être installés par un professionnel qualifié suivant les règles de l'art, normes et réglementations en vigueur.

Pendant la période de garantie, DEVILLE n'est tenu qu'au remplacement gratuit des pièces reconnues défectueuses après contrôle par ses services.

DEVILLE ne peut en aucun cas être rendu responsable de frais d'échange (main d'œuvre, frais de déplacement).

D'une manière non limitative, la garantie ne couvre pas les effets dus à l'usure normale, ainsi que les déteriorations résultant d'une mauvaise utilisation de l'appareil, d'un défaut d'installation ou d'une insuffisance d'entretien.

Ces dispositions ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts ou vices cachés qui s'applique, en tout état de cause, dans les conditions des articles 1641 et suivants du code civil.

En cas de litiges, les tribunaux de CHARLEVILLE-MEZIERES sont compétents.

Conditions particulieres

Ces conditions complètent et précisent les conditions générales de garantie ci-dessus et ont primauté sur celles-ci, se reporter au feuillet ci-joint « conditions particulières de ventes Deville – Garantie »

Les descriptions et caractéristiques figurant sur ce document sont données à titre d'information et non d'engagement. En effet, soucieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toute modification ou amélioration.

Société Anonyme au capital de 6.404.454 €

R. C CHARLEVILLE-MEZIERES 787 020 080 B - Sirene 787 020 080 00018

SIEGE SOCIAL

76 rue Forest - 08013 CHARLEVILLE-MEZIERES CEDEX

www.deville.fr - [e-mail]
