CET APPAREIL DOIT ETRE INSTALLE CONFORMEMENT AUX SPECIFICATIONS DES D.T.U. EN VIGUEUR.

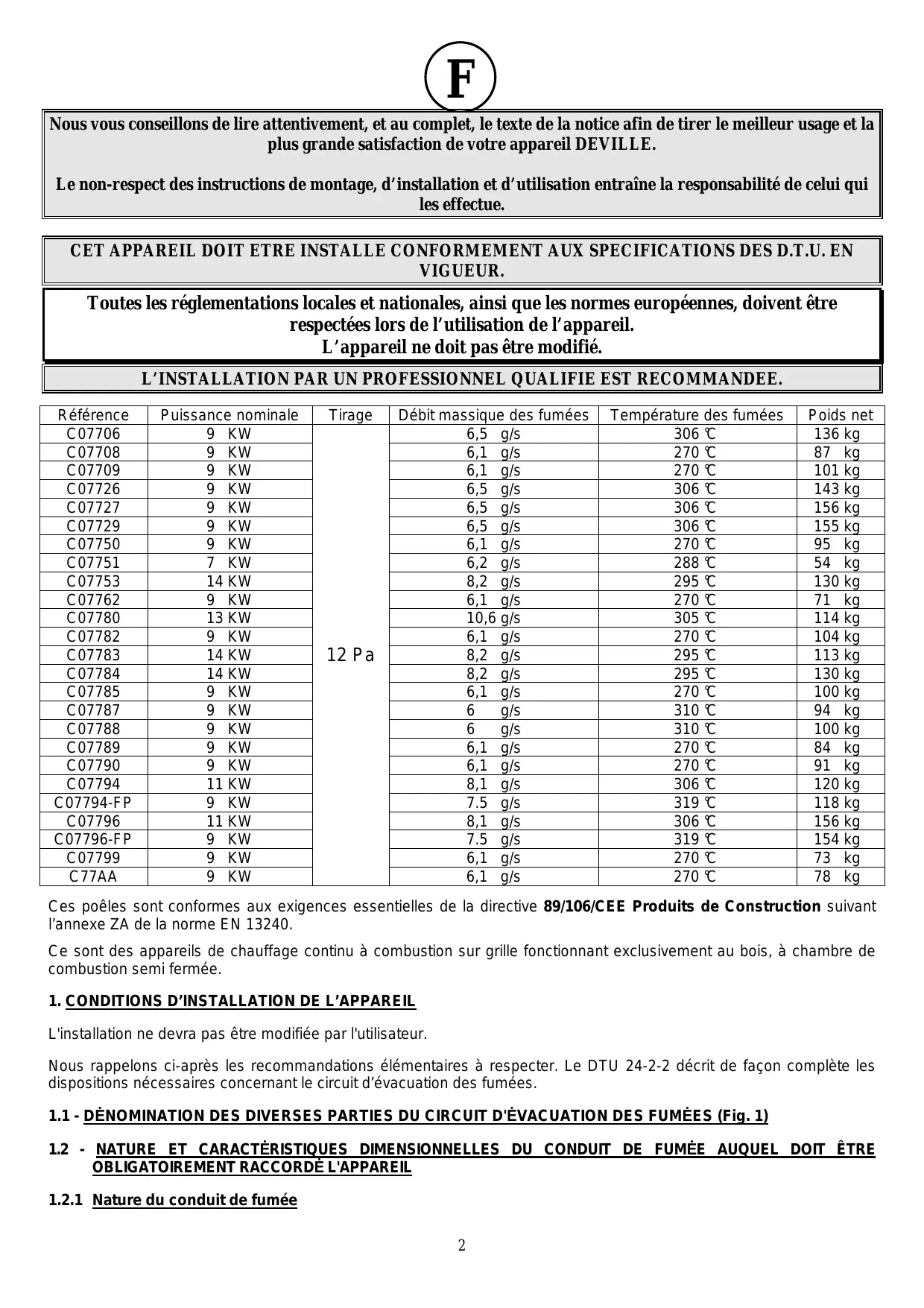

L’appareil ne doit pas être modifié. L’INSTALLATION PAR UN PROFESSIONNEL QUALIFIE EST RECOMMANDEE. Référence C07706 C07708 1. CONDITIONS D’INSTALLATION DE L’APPAREIL L'installation ne devra pas être modifiée par l'utilisateur. Nous rappelons ci-après les recommandations élémentaires à respecter. Le DTU 24-2-2 décrit de façon complète les dispositions nécessaires concernant le circuit d’évacuation des fumées. 1.1 - DöNOMINATION DES DIVERSES PARTIES DU CIRCUIT D'öVACUATION DES FUMöES (Fig. 1) 1.2 - NATURE ET CARACTöRISTIQUES DIMENSIONNELLES DU CONDUIT DE FUMöE AUQUEL DOIT ÊTRE OBLIGATOIREMENT RACCORDö L'APPAREIL 1.2.1 Nature du conduit de fumée 2
Utilisation des matériaux suivants : . Briques en terre cuite conformes à la NF P 51-301. . Briques réfractaires conformes à la NF P 51-302. L'utilisation de matériaux isolés d'origine permet d'éviter la mise en place d'une isolation sur le chantier, notamment au niveau des parois de la souche. 1.2.1.2 Cas d'un conduit existant L'installateur prend à son compte la responsabilité des parties existantes. Il doit vérifier l'état du conduit et y apporter les aménagements nécessaires pour son bon fonctionnement et la mise en conformité avec la réglementation. Ramoner le conduit puis procéder à un examen sérieux pour vérifier : . la compatibilité du conduit avec son utilisation . la stabilité . la vacuité et l’étanchéite (annexe II du DTU 24-1). Si le conduit n'est pas compatible, réaliser un tubage à l'aide d'un procédé titulaire d'un Avis Technique favorable ou mettre en place un nouveau conduit. 1.2.2 Section minimale du conduit 2
Il ne doit pas comporter de variations de section brusques : pente par rapport à la verticale inférieure à 45°. Il doit déboucher à 0,4 m au moins au-dessus du faîte du toit et des toits voisins. Deux appareils ne doivent pas être raccordés sur un même conduit. Il doit déboucher dans la pièce où sera installé le foyer, sur une hauteur d'au moins 50 mm. Sa face intérieure doit être éloignée de 16 cm au moins de tout bois et matière combustible. Les boisseaux doivent être montés partie mâle vers le bas afin d'éviter le passage des coulures à l'extérieur. Le conduit ne doit pas comporter plus de deux dévoiements (c'est à dire plus d'une partie non verticale). Si c'est un conduit maçonné : . L'angle des dévoiements ne doit pas excéder 45° pour une hauteur totale du conduit limitée à 5 m. Pour une hauteur supérieure, l'angle de dévoiement est limité à 20°. Si c'est un conduit métallique isolé : . L'angle des dévoiements ne doit pas excéder 45° avec une limitation de hauteur de 5 m entre le haut et le bas du dévoiement. La hauteur totale du conduit n'est pas limitée. L'étanchéité, l'isolation, les traversées de plafond et plancher, les écarts au feu doivent être réalisés dans le strict respect du DTU 24-2-2. 1.3 - NATURE ET CARACTöRISTIQUES DU CONDUIT DE RACCORDEMENT ENTRE L’APPAREIL ET LE CONDUIT DE FUMöE Un conduit de raccordement doit être installé entre l'appareil et le débouché du conduit de fumée. Ce conduit doit être réalisé à l'aide d'un tubage polycombustible rigide ou flexible, justifiable d'un Avis Technique favorable pour une desserte directe de foyer fermé. 3
A noter que sont autorisés : la tôle noire (ép. Mini 2 mm), la tôle émaillée (ép. Mini 0,6 mm), l'acier inoxydable (ép. Mini Les jonctions avec l'appareil d'une part et le conduit de fumée d'autre part doivent être réalisées dans le strict respect du DTU 24-2-2 et des spécifications du constructeur du tube, en utilisant tous les composants préconisés (embouts, raccords, etc...). Dans le cas où le conduit de raccordement est horizontal, une pente ascendante de 5 cm par mètre doit exister. 1.4 - CONDITIONS DE TIRAGE Le tirage est mesuré sur le conduit de raccordement à environ 50 cm après la buse de l'appareil. Tirage nécessaire au bon fonctionnement porte fermée : . 6 Pa en allure réduite (0,6 mm de CE). . 12 Pa en allure normale (1,2 mm de CE). La mise en place d’un modérateur de tirage est vivement recommandée. Le modérateur permet d’obtenir un bon fonctionnement, même dans des conditions de tirage importantes (conduits hauts, tubage). Le modérateur doit être facilement visible et accessible (Fig. 2) et installé dans la pièce où se trouve l’appareil. Le volet modérateur de tirage n'a pas d'influence sur le fonctionnement de l'appareil lorsque la porte est ouverte. 1.5 - VENTILATION DU LOCAL OÙ L'APPAREIL EST INSTALLö Le fonctionnement de l'appareil nécessite un apport d'air supplémentaire à celui nécessaire au renouvellement d'air réglementaire. Cette amenée d'air est obligatoire lorsque l'habitation est équipée d'une ventilation mécanique. La prise d'amenée d'air doit être située soit directement à l'extérieur, soit dans un local ventilé sur l'extérieur, et être protégée par une grille. La sortie d'amenée d'air doit être située le plus près possible de l'appareil. Elle doit être obturable lorsqu'elle débouche directement dans la pièce. Pendant le fonctionnement de l’appareil, s’assurer qu’elle soit libre de toute obstruction. La section d'entrée d'air doit être au minimum égale au quart de la section du conduit de fumée avec un minimum de 50 cm² pour une puissance nominale inférieure ou égale à 8 KW, et 70 cm² pour une puissance nominale entre 8 KW et 16 KW. Il peut être nécessaire de stopper l'extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l'ouverture de la porte. 1.6 - NATURE DES MURS ET DES PAROIS AVOISINANT L'APPAREIL Placer le poêle à la distance minimale de 300 mm des murs arrières et latéraux de l’habitation et de tous matériaux combustibles. Pour protéger le sol contre le rayonnement de chaleur, et la chute éventuelle de combustible poser l’appareil sur un écran métallique réfléchissant (ou un sol carrelé) couvrant toute la surface du sol située sous et devant l’appareil. L’appareil doit être installé sur un sol avec une capacité portante suffisante. Si une construction existante ne satisfait pas à cette condition préalable, des mesures adéquates (par exemple, l’installation d’une plaque de répartition de charge) doivent être prises pour permettre au sol de supporter l’appareil.
Tout retour du matériel doit faire l’objet d’un accord préalable. 2. ETENDUE La garantie de DEVILLE couvre, à l’exclusion de toute indemnité ou dommages-intérêts, le remplacement gratuit ou la réparation du matériel ou de l’élément reconnu défectueux (hors pièces d’usure) par ses services à l’exclusion des frais de main-d’œuvre, de déplacement et de transport. Sur les appareils émaillés, les craquelures ne sont jamais considérées comme un défaut de fabrication. Elles sont la conséquence de différence de dilatation tôle-émail ou fonteémail et ne modifient pas l’adhérence. Les pièces de rechange fournies à titre onéreux sont garanties six mois à partir de la date de facture ; toute garantie complémentaire consentie par un revendeur de DEVILLE n’engage pas DEVILLE. La présentation du certificat de garantie portant le cachet à date du revendeur DEVILLE est rigoureusement exigée lorsque la garantie est invoquée. Ce certificat doit être présenté lors de la demande de réparation de l’appareil sous garantie, ou bien un talon ou un volet détachable de ce certificat doit, selon l’organisation propre à DEVILLE, être retourné à celle-ci dans les délais impartis. A défaut, la date figurant sur la facture émise par DEVILLE ne peut être prise en considération. Les interventions au titre de la garantie ne peuvent avoir pour effet de prolonger celle-ci. 3. DUREE La durée de la garantie contractuelle assurée par DEVILLE est d’une année à compter de la date d’achat de l’appareil par l’usager, sous réserve que les réclamations prévues au titre des modalités ci-dessus aient été formulées dans les délais impartis. La réparation, le remplacement ou la modification de pièces pendant la période de garantie ne peut avoir pour effet de prolonger la durée de celle-ci, ni de donner lieu en aucun cas à indemnité pour frais divers, retard de livraison, accidents ou préjudices quelconques. 4. EXCLUSION La garantie ne s’applique pas dans les cas suivants, sans que cette liste soit exhaustive : Installation et montage des appareils dont la charge n’incombe pas à DEVILLE. En conséquence, DEVILLE ne peut être tenue pour responsable des dégâts matériels ou des accidents de personne consécutifs à une installation non conforme aux dispositions légales et réglementaires (par exemple l’absence de raccordement à une prise de terre ; mauvais tirage d’une installation) ; Usure normale du matériel ou utilisation ou usage anormal du matériel, notamment en cas d’utilisation industrielle ou commerciale ou emploi du matériel dans des conditions différentes de celles pour lesquelles il a été construit. C’est le cas par exemple du non-respect des conditions prescrites dans la notice DEVILLE : exposition à des conditions extérieures affectant l’appareil telles qu’une humidité excessive ou variation anormale de la tension électrique ; Anomalie, détérioration ou accident provenant de choc, chute, négligence, défaut de surveillance ou d’entretien de l’acheteur ; Modification, transformation ou intervention effectuée par un personnel ou une entreprise non agréée par DEVILLE ou réalisée avec des pièces de rechange non d’origine ou non agréées par le constructeur. 5. CONDITIONS PARTICULIERES DE GARANTIE Ces conditions complètent et précisent les conditions générales de garanties ci-dessus et ont primauté sur celles-ci, se reporter au feuillet ci joint « Conditions particulières de vente DEVILLE – Garantie ».
1.2 - TIPO Y CARACTERISTICAS DIMENSIONALES DEL CONDUCTO DE HUMO A QUE DEBE CONECTARSE OBLIGATORIAMENTE LA ESTUFA 1.2.1 Tipo del conducto de humo 18
Deshollinar la chimenea y luego proceder a un examen serio para verificar : . la compatibilidad de la chimenea con su uso, . la estabilidad, . la vacuidad y la estanquidad (anexo II del DTU 24-1). Si la chimenea no es compatible, realizar un entubado por medio de un procedimiento titular de una Recomendación Téchnica favorable, o colocar una nueva chimenea. 1.2.2 Sección mínima de la chimenea 2
. El ángulo de las desviaciones no debe exceder de 45° para una altura total del conducto limitada a 5 m. En caso de altura superior, el ángulo de desviación se limita a 20°. Si es un conducto metálico aislado : . El ángulo de las desviaciones no debe exceder de 45° con una limitacíon de altura de 5 m entre la p arte superior e inferior de la desviacíon. La altura total del conducto no está limitada. La hermeticidad, el aislamiento, las travesias de techo y de piso, los espacios con respecto al fuego deben realizarse cumpliendo estrictamente con el DTU 24-2-2.
El moderador permite obtener un buen funcionamiento incluso en condiciones de tiro importantes (conductos altos, entubado). El moderador debe ser fácilmente visible, accesible (Fig. 2) y estar instalado en el local donde se encuentra la estufa. La aleta moderadora de tiro no tiene influencia sobre el funcionamiento de la estufa cuando la puerta está abierta. 1.5 - VENTILACION DEL LOCAL DONDE ESTA INSTALADA LA ESTUFA El funcionamiento de la estufa requiere una aportación de aire adicional al necessario para renovar el aire reglamentario. Esta introducción de aire es obligatoria cuando la habitación está equipada con una ventilación mecánica. La entrada de aire debe estar situada directamente en el exterior o en un local ventilado al exterior y estar protegida por una rejilla. La salida de aire debe estar situada lo más cerca posible de la estufa. Debe poder obturarse cuando desemboca directamente en la pieza. Durante el funcionamiento del aparato, asegúrese que está no esté obstruida. La sección de entrada de aire debe ser por lo menos igual a la cuarta parte de la sección del conducto de humos con un mínimo de 50 cm² para una potencia nominal igual o inferior a 8 kW, y 70 cm² para una potencia nominal de entre 8 KW y 16 KW. Puede ser necesario detener el extractor de la ventilación mecánica para evitar el reflujo de los humos al local al abrir de la puerta. 1.6 - NATURALEZA DE LAS PAREDES Y TABIQUES ADYACENTES AL APARATO Colocar la estufa a una distancia minima de 300 mm de las paredes trasera y laterales del local y de todos los materiales combustibles. Para proteger el suelo contra las radiaciones de calor y la caída eventual de combustible, colocar el aparato sobre una placa metálica reflectante (o un suelo de baldosas) que cubra toda el área del suelo situada debajo del aparato. Tiene que instalar el aparato en un suelo que pueda resistir al peso. Si no es el caso, tiene que tomar las medidas adecuadas (por ejemplo, instalar una placa de reparto de carga) para que el suelo pueda soportar el peso del aparato. 20
