DNS-313 - NAS (Network Attached Storage) D-LINK - Notice d'utilisation et mode d'emploi gratuit

Baies de stockage	1 baie interne 3,5 pouces SATA
Interface disque	Serial ATA (SATA-150)
Port réseau	1 x Gigabit Ethernet 10/100/1 000 Base-T (RJ-45)
Normes réseau	IEEE 802.3, IEEE 802.3u, IEEE 802.3ab
Port USB	1 x USB 2.0 Hi-Speed
Vitesse de lecture	20 Mo/s
Serveur FTP	Integre (acces local et Internet)
Serveur multimedia	UPnP AV (streaming DLNA)
Serveur iTunes	Integre (detection automatique)
Sauvegarde	Totale et incrementale
Telechargement planifie	Web et FTP (programmation horaire)
Gestion des utilisateurs	Droits d'acces et quotas par utilisateur et groupe
Configuration	Via navigateur web + logiciel D-Link Click'n Connect
Alertes	Notifications par email automatiques
Mode veille	Hibernation disque (economie d'energie)
Dimensions (L x P x H)	4,9 x 20 x 12,4 cm
Poids	1,29 kg
Alimentation	Adaptateur externe
Temperature de fonctionnement	0 - 55 degres C
Humidite de fonctionnement	5 - 90 %

FOIRE AUX QUESTIONS - DNS-313 D-LINK

Quel type de disque dur est compatible avec le D-Link DNS-313 ?

Le DNS-313 accepte un disque dur interne au format 3,5 pouces avec interface Serial ATA (SATA). Aucune capacité maximale n'est imposée par le boitier ; le disque n'est pas fourni et doit être acheté séparément. L'installation est sans outil ni câble.

Comment accéder au DNS-313 depuis Internet (accès distant) ?

Le DNS-313 intègre un serveur FTP. Il suffit d'activer ce serveur via l'interface web et d'ouvrir le port FTP (21 par défaut) sur votre box internet. Vous pourrez ensuite vous connecter avec un client FTP (FileZilla, par exemple) depuis n'importe où.

Le DNS-313 peut-il diffuser des vidéos et de la musique en streaming ?

Oui, le DNS-313 embarque un serveur multimédia UPnP AV. Il peut diffuser automatiquement vers des lecteurs compatibles UPnP/DLNA (TV connectée, console, lecteur réseau). Un serveur iTunes est également intégré pour partager votre bibliothèque musicale sur le réseau local.

Comment configurer le DNS-313 pour la première fois ?

Branchez le DNS-313 au réseau et lancez l'utilitaire D-Link Easy Search (inclus) pour le détecter sur le réseau local. La configuration complète se fait ensuite via un navigateur web. Le logiciel D-Link Click'n Connect (DCC) guide l'installation initiale étape par étape.

Le DNS-313 est-il compatible avec Windows, macOS et Linux ?

Oui, le DNS-313 est compatible avec les environnements Windows et Unix/Linux. Il utilise des protocoles réseau standards (IP, FTP) reconnus par tous les systèmes d'exploitation courants.

Quelle est la vitesse de transfert du DNS-313 ?

La vitesse de lecture atteint environ 20 Mo/s. Le port réseau est Gigabit Ethernet (jusqu'à 1 000 Mb/s), mais les performances réelles dépendent du disque dur installé et de la configuration réseau.

Comment planifier des téléchargements automatiques avec le DNS-313 ?

L'interface web du DNS-313 propose une fonction de téléchargement planifié. Vous pouvez programmer des téléchargements depuis des sites web ou des serveurs FTP à des horaires définis, sans laisser votre PC allumé.

Peut-on gérer les droits d'accès par utilisateur ?

Oui, le DNS-313 permet de créer des comptes utilisateurs et des groupes avec des droits d'accès et des quotas de stockage personnalisés. Chaque utilisateur peut ainsi accéder uniquement aux dossiers qui lui sont attribués.

Comment recevoir une alerte si un problème survient sur le disque ?

Le DNS-313 envoie des notifications par email automatiques en cas d'événement important (erreur disque, espace faible, etc.). Il suffit de configurer l'adresse email destinataire dans l'interface d'administration web.

Le DNS-313 consomme-t-il beaucoup d'énergie en veille ?

Non, le DNS-313 dispose d'un mode hibernation qui met le disque dur en veille après une période d'inactivité, réduisant significativement la consommation électrique et le bruit.

Le DNS-313 est-il encore supporté par D-Link ?

Le DNS-313 est en fin de vie depuis le 31 mars 2013 et le support technique officiel D-Link s'est arrêté le 31 mars 2015. Il n'y a plus de mises à jour firmware disponibles. Pour un usage actuel, il reste fonctionnel mais sans correctifs de sécurité.

Comment vérifier l'état du disque ou réparer le système de fichiers ?

L'interface web du DNS-313 intègre des utilitaires Scandisk (vérification du disque) et défragmentation. Ces outils sont accessibles depuis le panneau d'administration et permettent de maintenir le disque en bonne santé sans avoir à retirer le disque du boitier.

MODE D'EMPLOI DNS-313 D-LINK

Click n Connect pour l'installation d'un nouveau disque dur 10
Utilitaire Easy Search. 18
Connexion du disque reseau 24

CONFIGURERLEDNS-313 27

Configuration du réseau local. 28
Péripérisque 29
Date et heures 30

Utilisateurs / Groupes 32

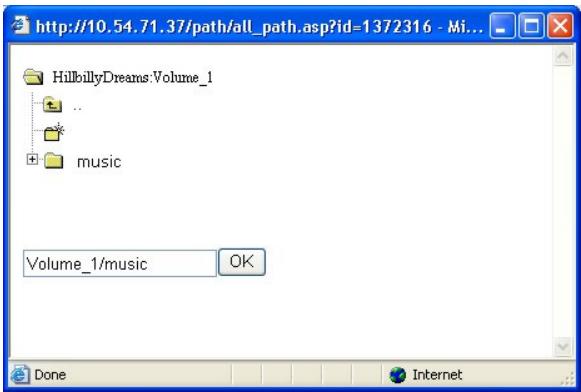

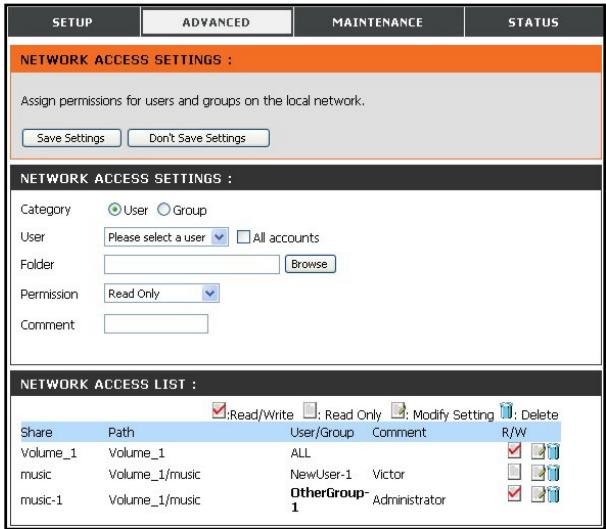

Acces au réseau 33
34
35
36

Server DHCP 37

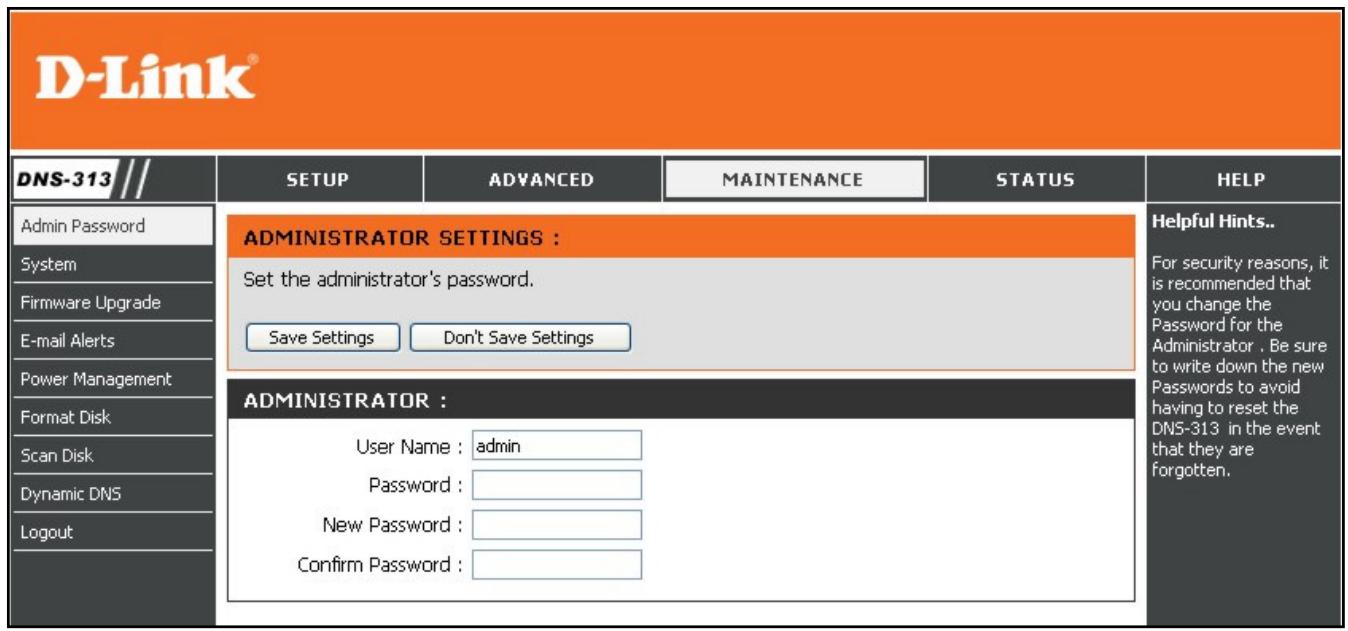

MAINTENANCE 38
Système 39

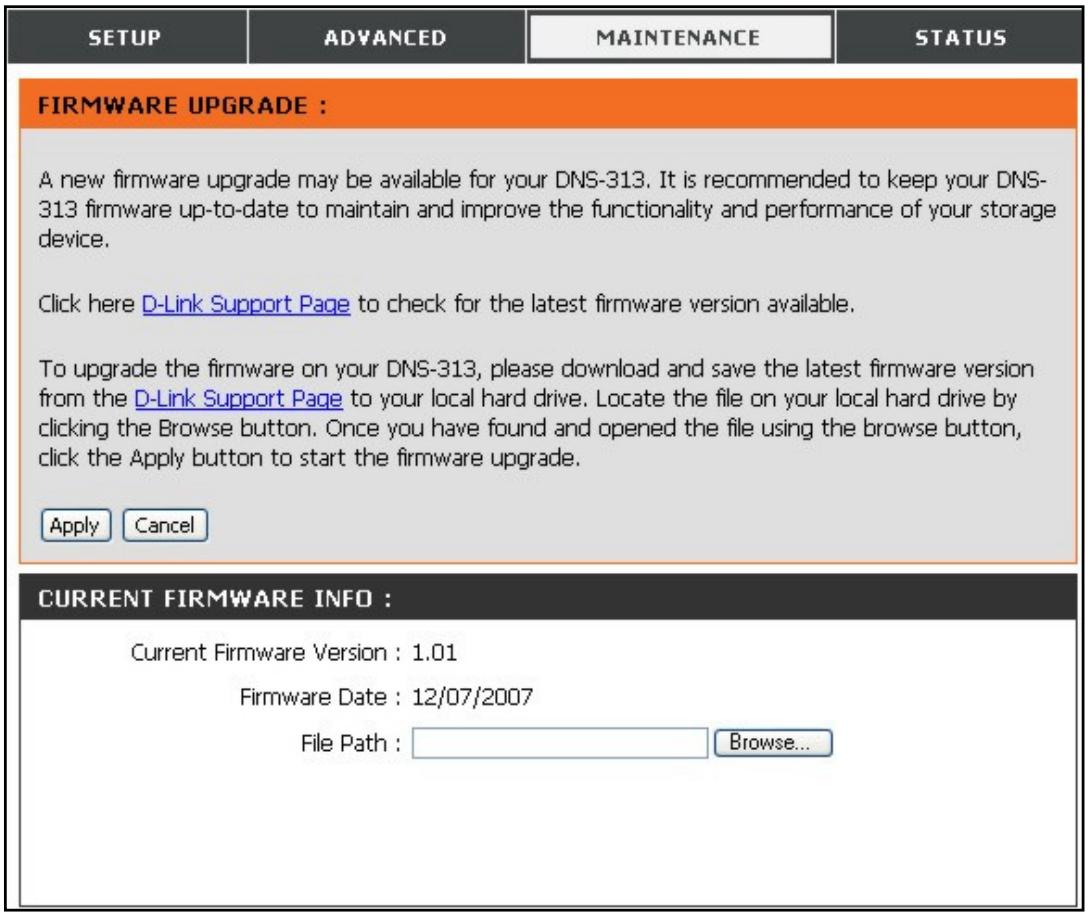

Mise à jour du microprogramme 40

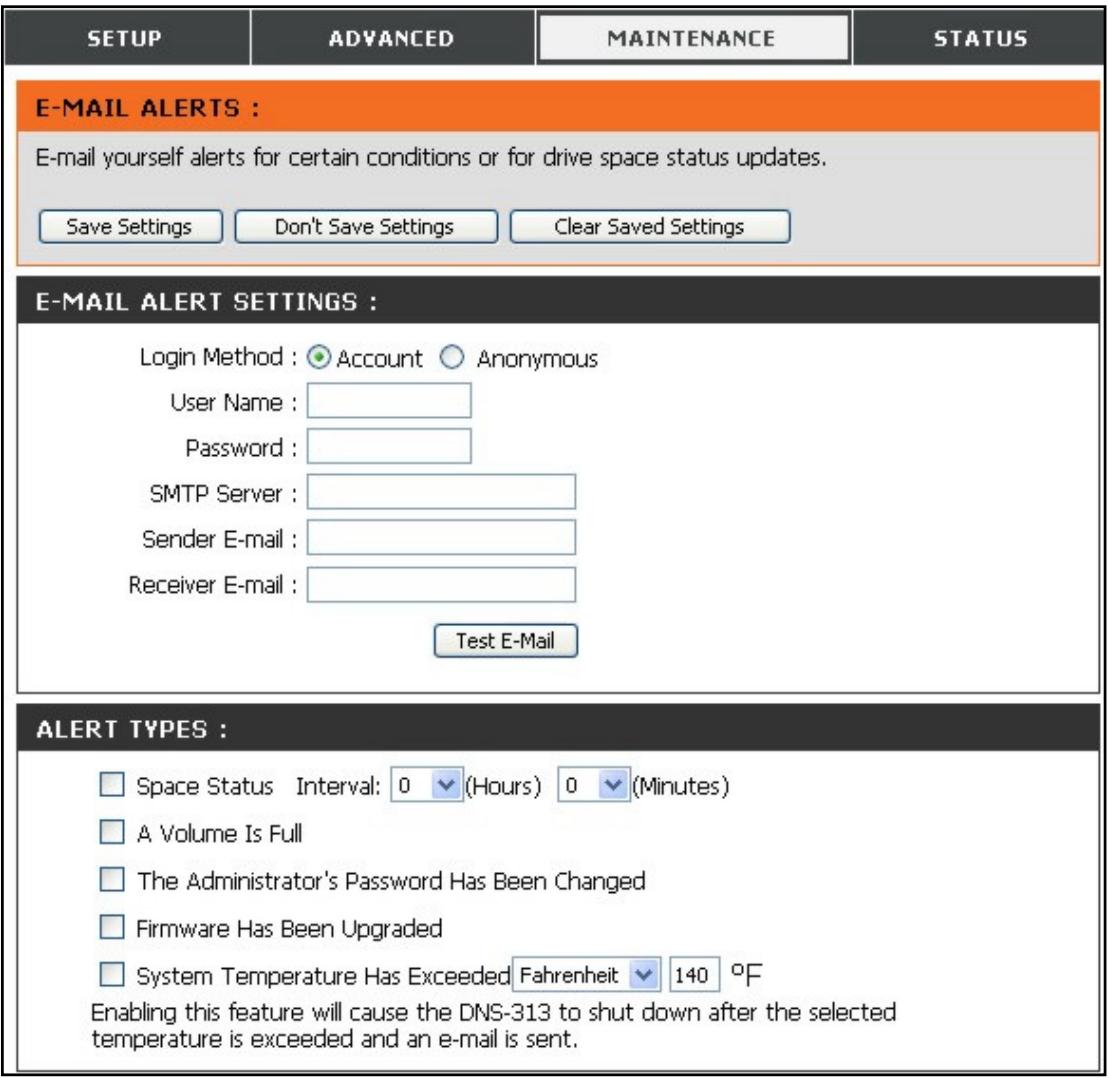

Alertes électroniques. 41

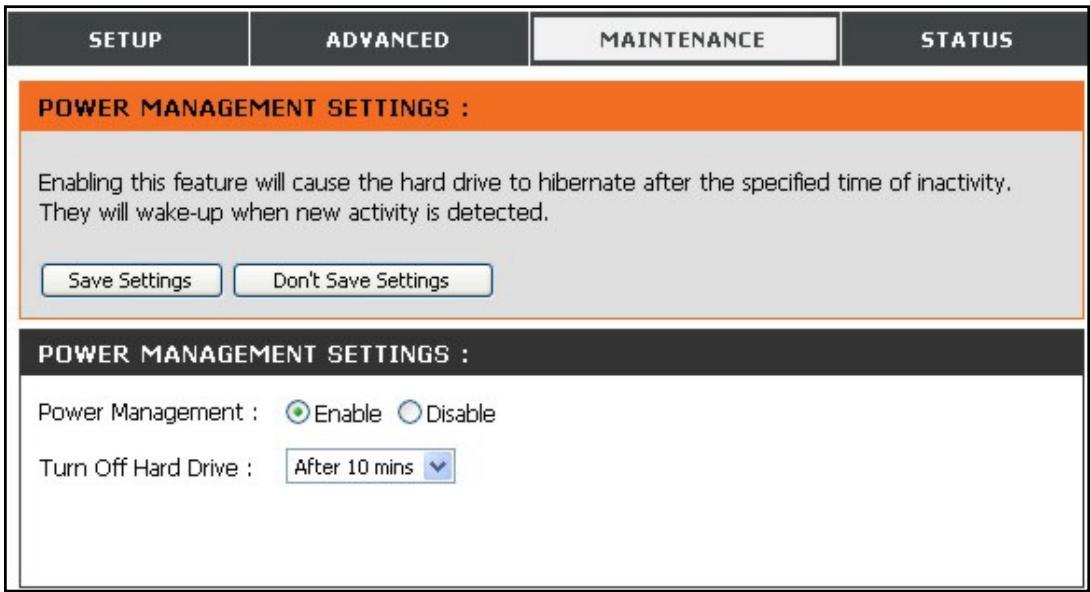

Gestion de l'alimentation 42
Formatage 43

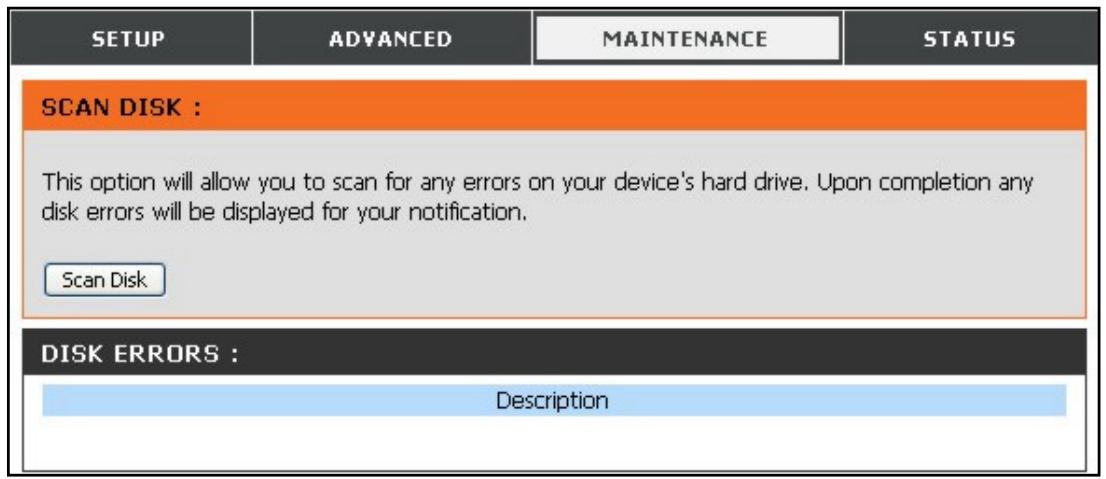

Scan Disk 43
DNS dynamique 44

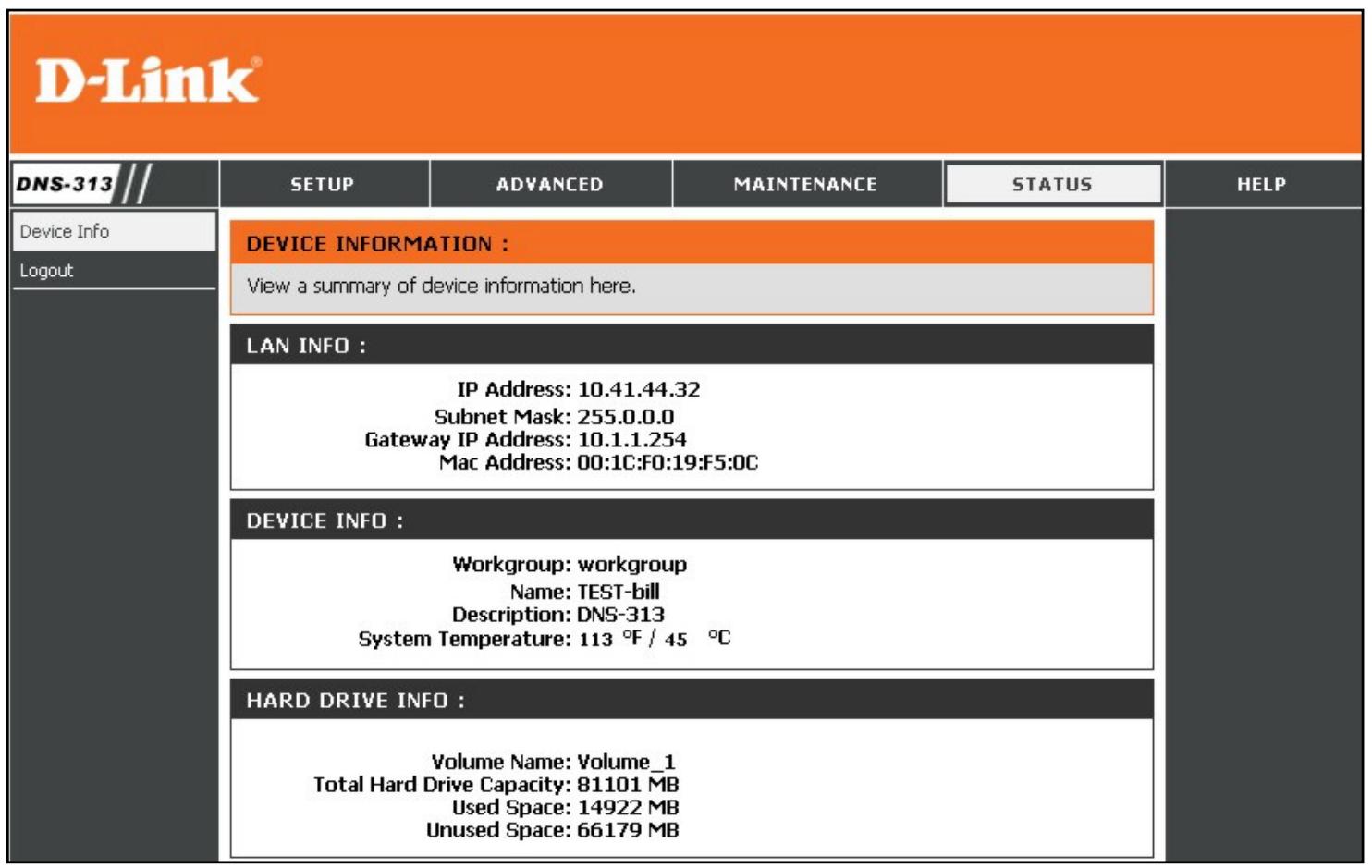

ÉTAT 45

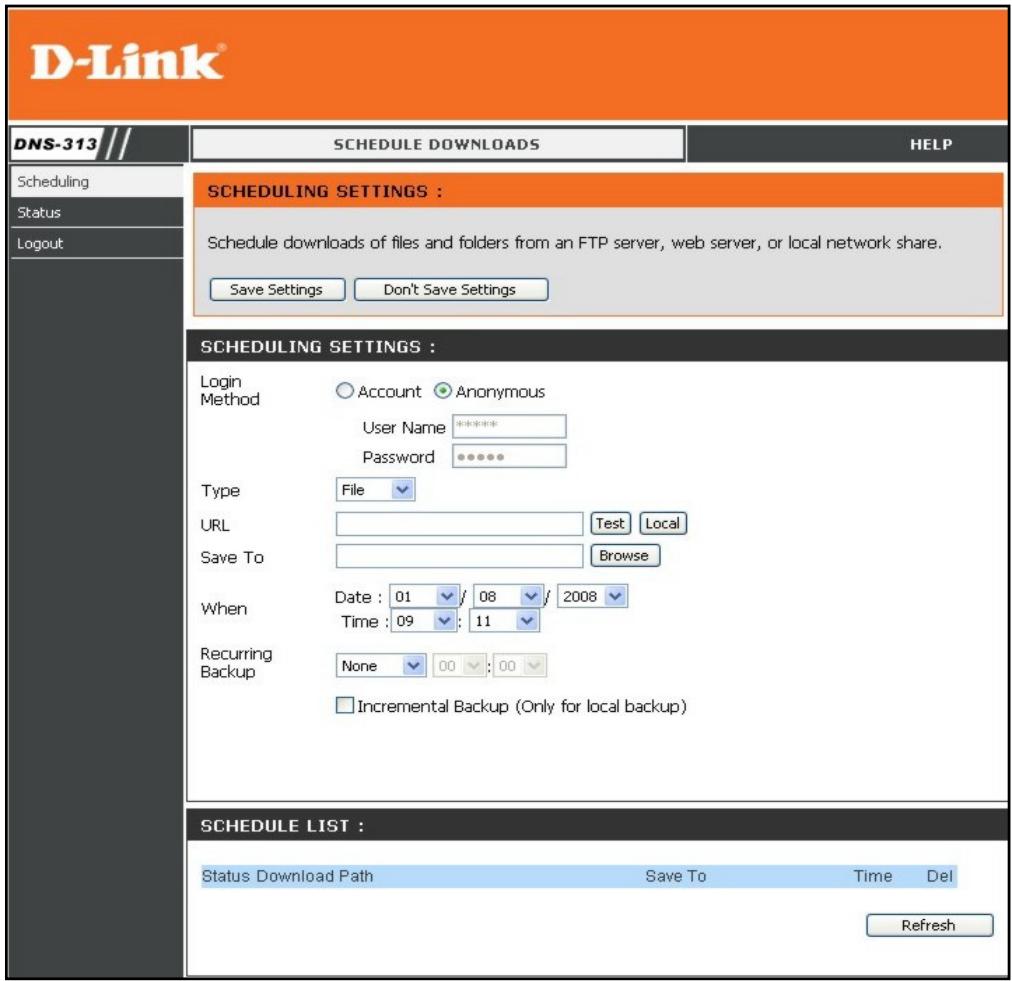

TELECHARGEMENTS 46
ÉTAT DU TELECHARGEMENT 48

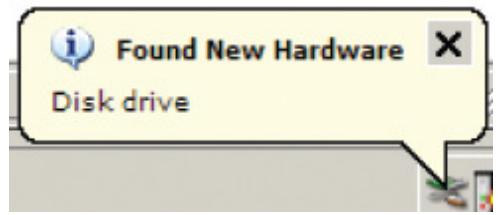

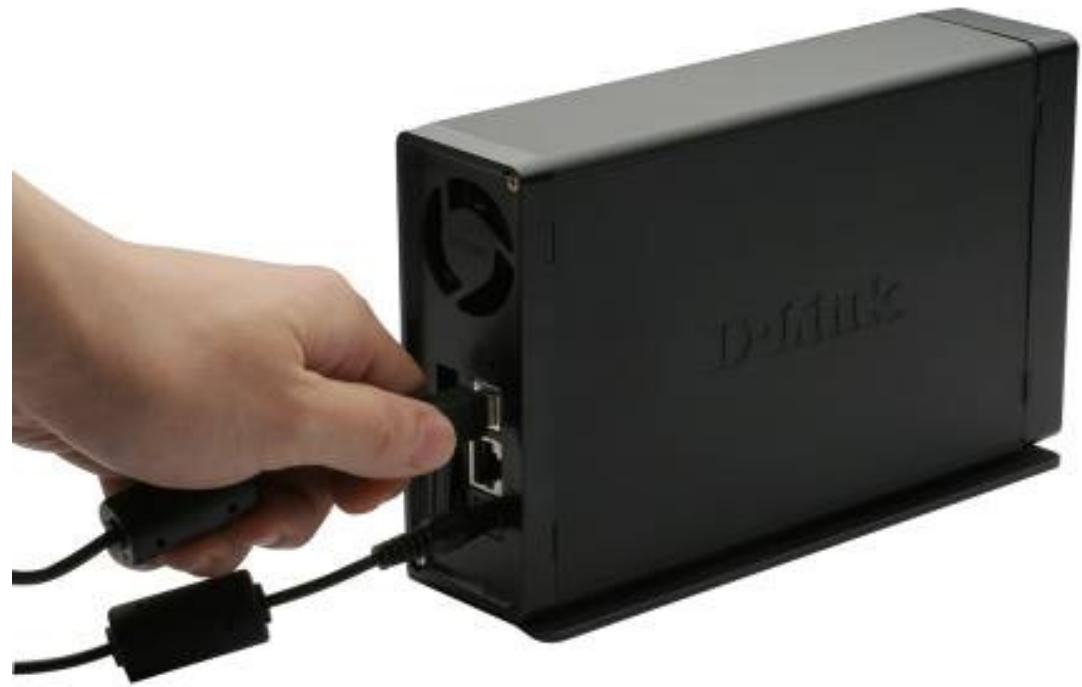

FONCTION DIRECT ATTACHED STORAGE (STOCKAGE DIRECTEMENT CONNECTE) 49

CHARACTERISTIQUES TECHNIQUES 51

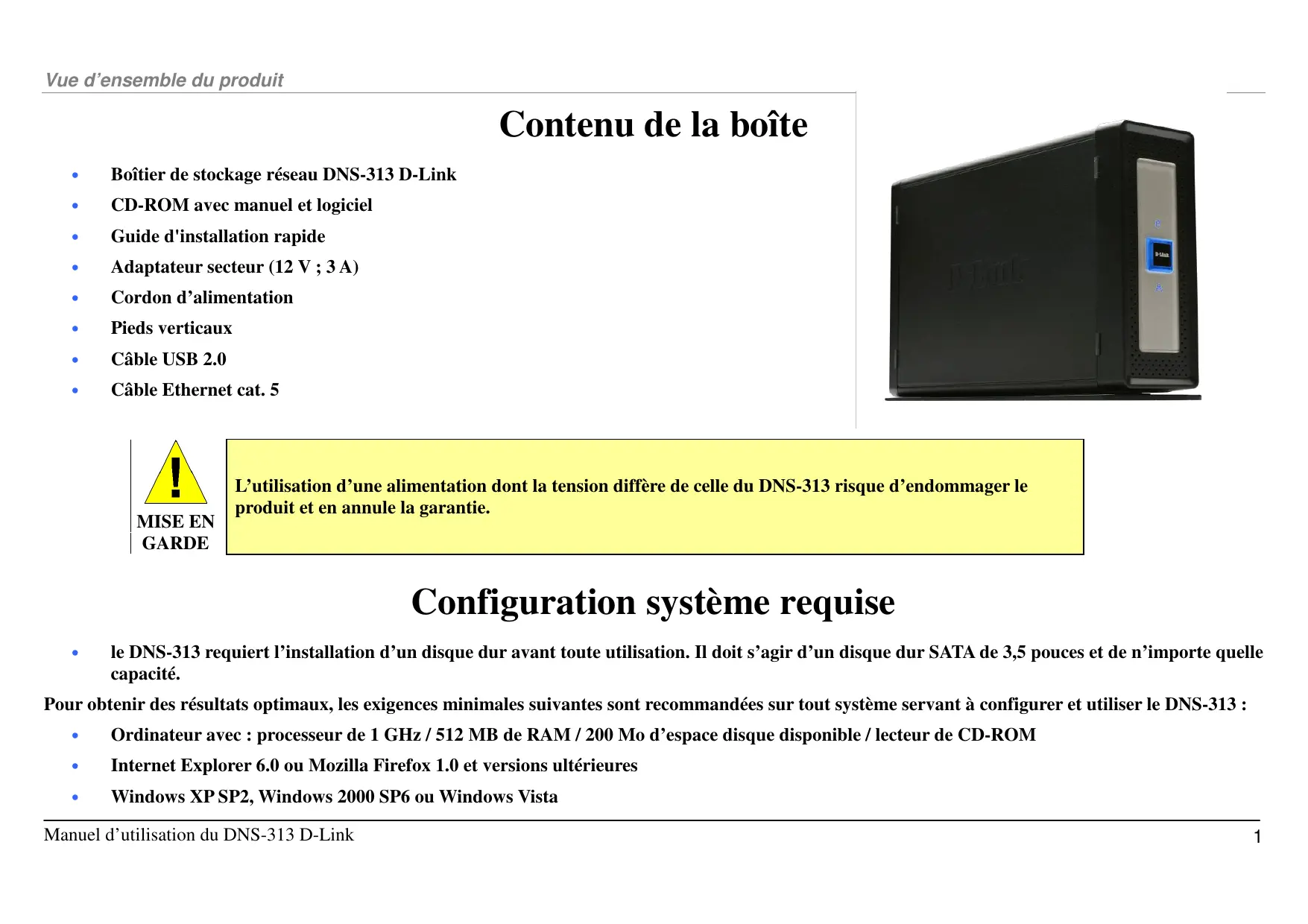

Contenu de la boîte

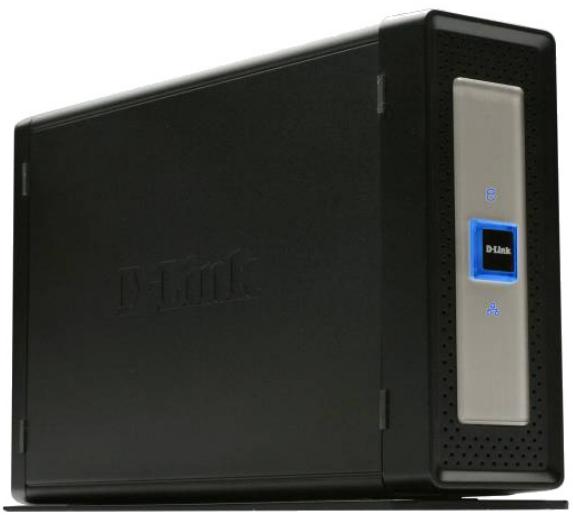

Boftier de stockage réseau DNS-313 D-Link
CD-ROM avec manuel et logiciel
Guide d'installation rapide
Adaptateur secteur (12 V; 3 A)
Cordon d'alimentation
Pieds verticalaux
Cable USB 2.0
Cable Ethernet cat. 5

MISE EN GARDE

L'utilisation d'une alimentation dont la tension diffère de celle du DNS-313 risque d'endommager le produit et en annule la garantie.

Configuration système requise

le DNS-313 requiert l'installation d'un disque dur avant toute utilisation. Il doit s'agir d'un disque dur SATA de 3,5 pouces et de n'importe qu'elle capacité.

Pour obtenir des résultats optimaux, les exigences minimales suivantes sont recommandées sur tout système servant à configurer et utiliser le DNS-313 :

Ordinateur avec : processeur de 1 GHz / 512 MB de RAM / 200 Mo d'espace disque disponible / lecteur de CD-ROM
- Internet Explorer 6.0 ou Mozilla Firefox 1.0 et versions ultérièures
Windows XP SP2, Windows 2000 SP6 ou Windows Vista

Introduction

Le boîtier de stockage réseau à 1 baie DNS-313 D-Link vous permet de/partager vos documents, photos, musiques et vidés sur le réseau et Internet (via un serveur FTP). Notre famille, vos amis,Voire vos employés peuvent ainsi y acceder. Ce boîtier, qui peut contirnir un disque dur SATA 3,05" de toute capacite, create un point de réseau central pour sauegarder vos fichiers de valeur.

Le DNS-313 permet de partager des fichiers sur Internet, grâce au serveur FTP intégré. Des utilisateurs et des groupes peuvent être créés et attribués à des dossiers, avec des permissions de lecture ou de lecture/éditure. De plus, le DNS-313 peut servir à diffuser des photos, de la musique et des videos sur des lecteurs multimédia en réseau UPnP AV compatibles.

Le CD joint contient l'utilitaire Easy Search de D-Link. Suite à l'installation initiale et au premier formatage du disque dur, cet utiliser vous permet de localiser le DNS-313 sur le réseau et de connecter des disques à votre ordinateur. Le logiciel de sauvegarde se trouve également sur le CD. Il vous permit de sauvegarder les fichiers de votre ordinateur sur le DNS-313 manuellement, via un calendrier ou en temps réel. Les sauvegardes en temps réel représentent un excellent moyen de se prémunir contre les accidents entrainant une perte de fichiers importants.

Associant la simplicité d'utilisation avec des fonctions pratiques et très performantes, le DNS-313 est une solution organisée adaptée à tous les réseaux. Libérrez de l'espace disque sur vos ordinateurs et centralisez les données sur votre réseau grâce au boîtier de stockage réseau à 1 baies DNS-313.

Remar Veuillez relier votre routeur et le DNS-313 via un cable Ethernet, puis executer l'assistant d'installation se trouvant sur que : le CD lorsque vous installez un nouveau disque dur dans le DNS-313. Lors de la première mise sous tension, au cours de la série d'initialisation initiale, le DNS-313 attend qu'une adresse IP lui soit attribuée via le DHCP. Si aucune adresse IP ne lui est attribuée par le DHCP, il démarre par défaut avec l'adresse IP 192.168.0.32 attribuée automatiquement.

Caracteristiques

Le boîtier de stockage réseau DNS-313 est une plate-forme de stockage de données simple à installer, servant à réaliser un accès distant via un réseau privé ou sur Internet. Installez un disque dur SATA de n'importe qu'elle taille pour exploiter tous les avantages du DNS-313, y compris les fonctions du produit repertoriées ici :

Une baie de disques durs pour un disque dur SATA de 3,5” dont la capacité atteint 1 000 Go¹
- Procédure d'installation du disque dur simplifié ; aucun outil n'est requis
Connectivite Ethernet haute performances en giga-octets

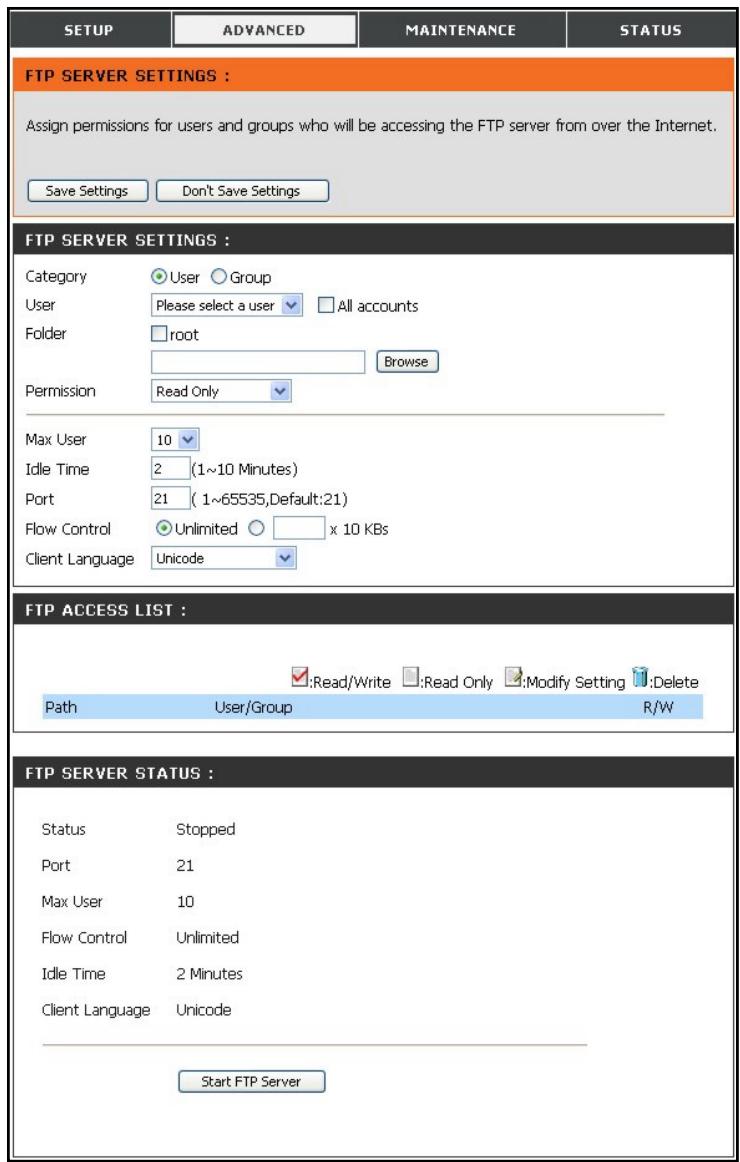

- Serveur FTP intégré pour acceder aux fichiers depuis Internet²
Téléchargesments planifiés sur des sites Web ou FTP
Sauvegardes totales ou incrementales
Sauvegardes en temps réel avec logiciel de sauvégarde inclus
Des utilisateurs et des groupes peuvent ettre attribués à des dossiers ayant une permission de lecture ou lecture/ecziture et des notifications automatiques par courrier electronicque
Gestion de l'alimentation pour conserver l'énergie et allonger la durée de vie du disque dur
- Serveur UPnP AV pour diffuser de la musique, des photos et des vidés sur les lecteurs multimédia compatibles³

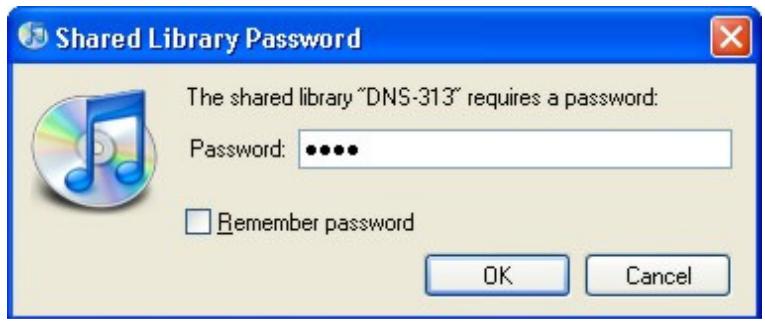

- Logiciel iTunes® permettant de rechercher et de dire automatiquement de la musique, directement sur le DNS-313.
- Port USB 2.0 inclus, à utiliser comme disque dur portable⁴
Utilitaire Easy Search de D-Link
Utilitaire Click'n Connect D-Link
- Configurable via un navigator Web

1 Disque dur non inclus. Prend en charge un disque dur SATA atteignant 1000 Go à partir de l'heure d'impression.
2 Note que l'utilisation d'un serveur FTP pour acceder aux fichiers sur Internet n'implique pas que les transmissions sont securisées ou chiffreés.
3 D-Link ne peut pas garantir la compatibilité totale ou la lecture appropriée avec tous les codecs. La fonction de lecture dépend du support codec du lecteur multimédia UPnP™ AV.
4 Lorsque le DNS-313 sert de disque portable a port USB 2.0, la fonction de stockage reseau est desactive. Pour reactiver la fonction de stockage reseau, veuillez eteindre le DNS-313 et debrancher le cable USB. Ensuite, branche le cable Ethernet et rallumez le DNS-313.

Description du matériel

Panneau arrête

Réinitialisation

Utilisez-le pour réinitialiser le DNS-313 aux paramètres d'usine par défaut. Pour le réinitialiser, insérer un stylo à bille et maintainir le bouton enforcé pendant quelques secondes.

Levier d'éjection des disques

Utilisez le levier fourni pour éjecter le disque dur après avoir retire la façade.

Ventilateur du système

Le ventilateur du système sert à refroidir le disque dur lorsqu'il est enclenché par le capteur thermique. Il reste inactif s'il n'est pas utile. Ne pas obstruer son ouverture.

Port USB

Pour USB destiné à la connexion à un ordinateur fixe ou portable en tant que disque portable USB 2.0.

Port Ethernet

Port Ethernet en gigabits connectant le DNS-313 à un réseau local.

Fiche d'alimentation

Branchez l'alimentation 12 V 3 A ici.

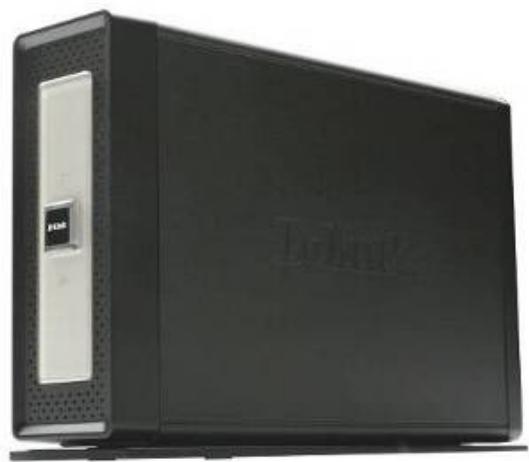

Installation du matériel

Suivez les instructions suivantes pour installer un disque dur, le connecter au réseau et allumer le DNS-313. Ouvrez le carton d'expédition du DNS-313, puis retirez et déballez soignement son contenu. Procedez comme suit pour installer le DNS-313. Si vous l'utilisez pour la première fois ou si un nouveau disque dur est installé, utilisez l'utilitaire de configuration Click n' Connect liént sur le CD d'installation, puis suivez les instructions d'installation, de configuration et de formatage du nouveau disque dur.

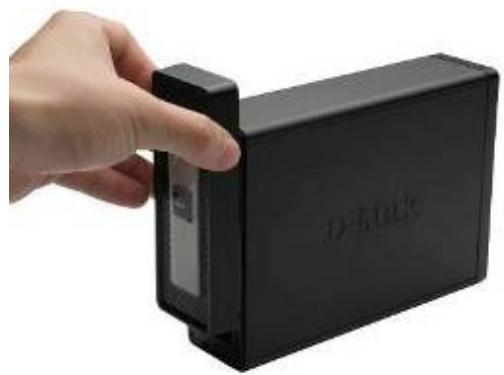

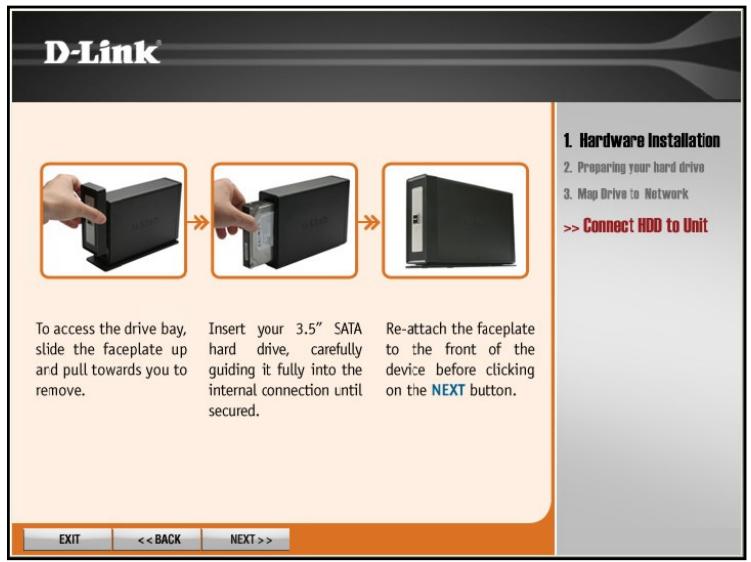

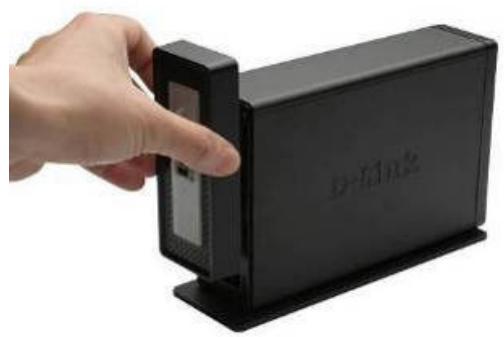

1. Accedez à la baie des disques en tirant la face avant vers vous jusqu'à ce qu'elle se décroche de l'appareil.

1. Une fois que la face avant est decrochee, retirez-la de l'appareil pour faire apparaitre la baie.

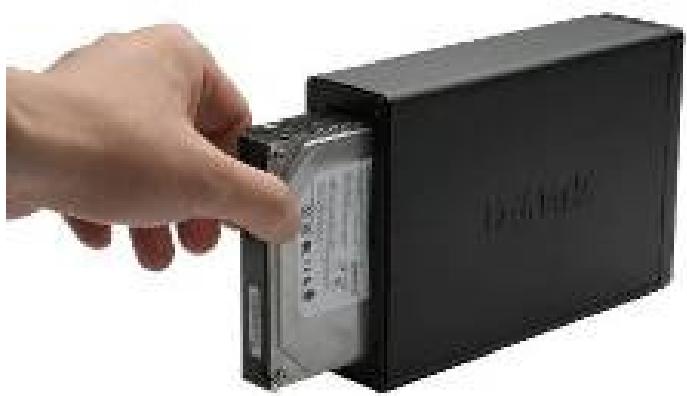

1. Insérez un disque dur SATA de 3,5 pouces dans la baie. Veillez à bien aligner les connecteurs des disques avec les points de connexion du DNS-313. Insérez délicatement les disques jusqu'à ce qu'ils se connectent.

1. Remontez la face avant sur l'appareil.

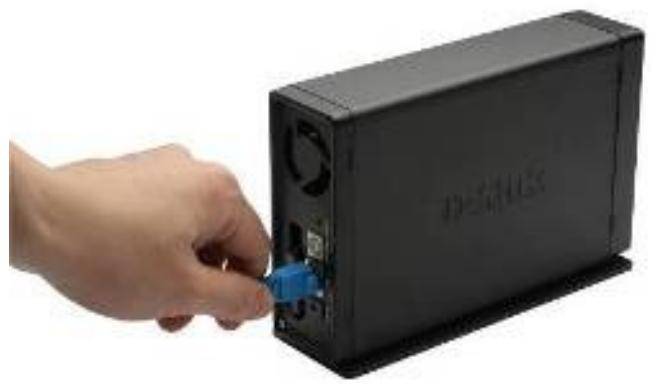

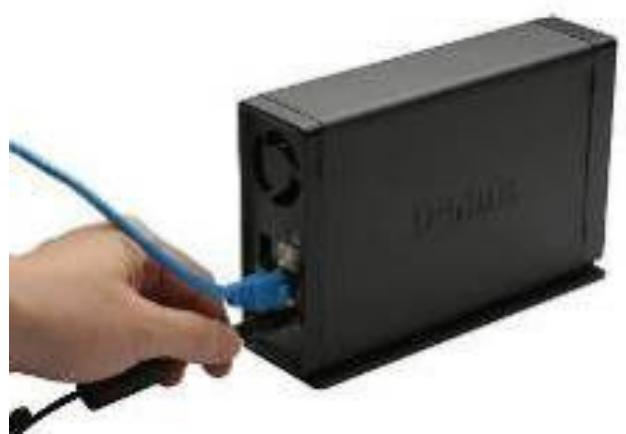

1. Branchez un cable Ethernet au port Ethernet disponible. Ce cable doit relier le DNS-313 à votre réseau local ou directement à un ordinateur pour sa configuration.

Reme: Quand vous installez un disque dur, vous devez le formater pour pouvoir l'utiliser dans le DNS-313. Insérez le CD d'installation dans le lecteur de CD-ROM ou de DVD-ROM de votre ordinateur, puis suivez les instructions suivantes pour utiliser l'utilitaire Easy Search et étabrir une liaison réseau avec le DNS-313. Ensuite, utilisez le logiciel de gestion Web pour formater le nouveau disque dur.

Tous les disques durs installés dans le DNS-313 doivent impérativement être formatisés avant tout usage.

1. Enfin, branchez l'adaptateur secteur dans une prise de courant.

Quand you installez un nouveau disque dur, you devez le formater pour pouvoir l'utiliser dans le DNS-313. Inserez le CD d's installation dans le lecteur de CD/DVD de sua ordinateur et suivez les instructions afin d'utiliser l'utilitaire Click'n Connect en vue de formater le nouveau disque dur.

Tous les disques durs installés dans le DNS-313 doivent impérativement être formats avant tout usage.

Utilaires de configuration

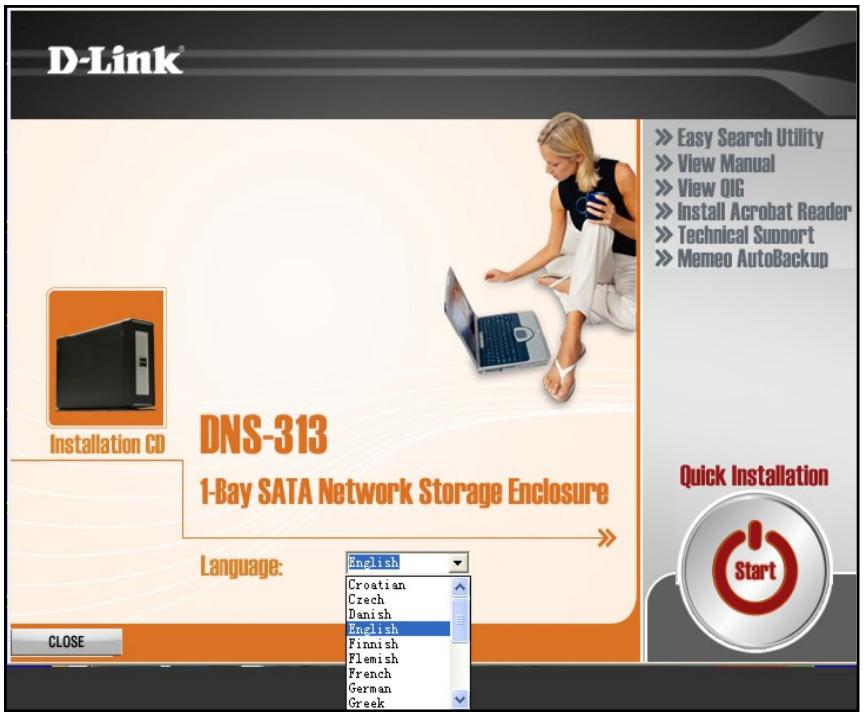

L'utilitaire de configuration du CD d'installation sert à installer le DNS-313 pour la première fois ou, après avoir formé le disque dur, à définir et configurer les paramétres IP et connecter le disque à votre ordinateur Windows.

Pour utiliser l'utilitaire Click n' Connect en vue de l'installation initiale, insérez le CD d'installation dans le lecteur de CD-ROM de votre ordinateur, puis suivez les instructions de la section suivante. ÀpRES avoir inséré le CD, le menu suivant doit apparaître sur le bureau, après quelques secondes. Utilise ce menu pour l'installationrapidedeClicknConnect,maisaussipourlancerl'utilitaireEasySearchou n'importetelleoptionrépertoriée dansla listedefigurant danslevoletde droite.

L'utilitaire Click n' Connect réalise l'ensemble du processus d'installation, y compris l'insertion d'un disque dur SATA, le formatage du disque et la connexion du disque à votre ordinateur. L'utilitaire Easy Search peut servir à définir les paramètres IP, puis à connecter le disque réseau à votre ordinateur. Il ne peut pas être utilisé avec un disque dur non formaté. Vous doivent donc utiliser Click n' Connect pour la première installation, puis utiliser Easy Search sur n'importe quel ordinateur

utilisant le disque de stockage réseau.

Les utilisaires Click n' Connect et Easy Search sont presentés ci-dessous, dans des sections distinctes.

Click n’ Connect pour l’installation d’un nouveau disque dur

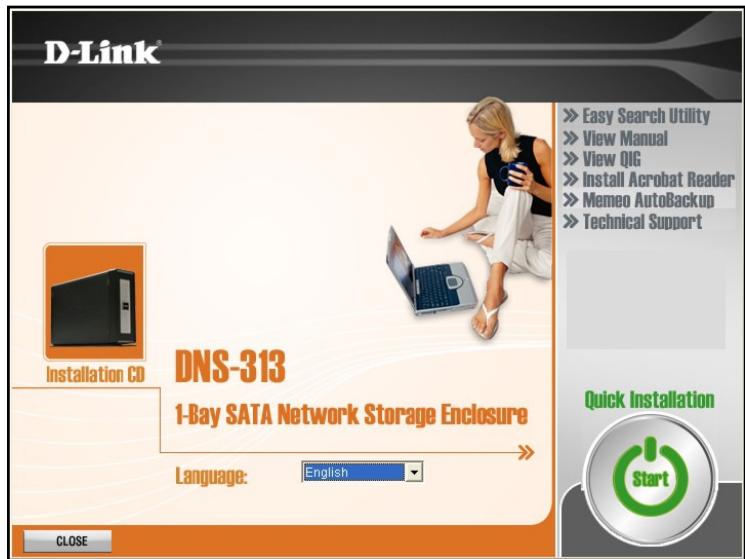

Pour utiliser l'utilitaire Click n' Connect de D-Link, Sélectionnéz la langue souhaïée, puis cliquez sur le bouton Quick Installation - Start (Installation rapide - Demarrer) dans le menu. Le bouton devient vert lorsque le curseur est place dessus.

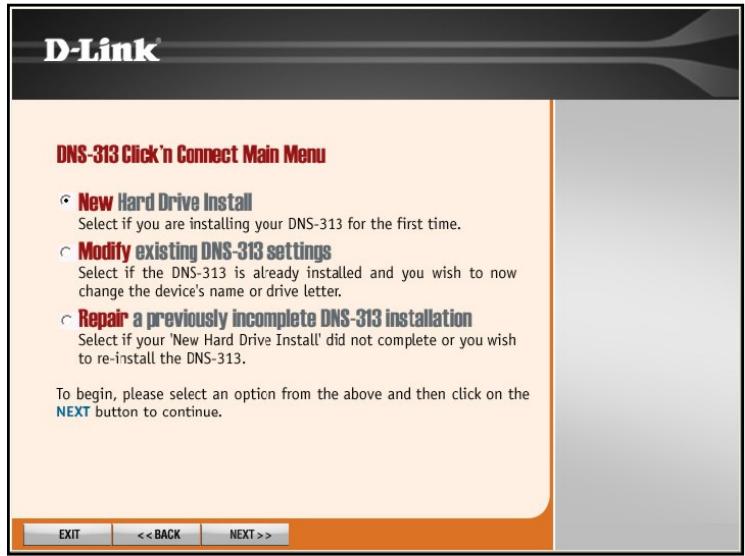

1. Les options d'installation de Click n' Connect apparaisent dans un nouveau menu. Choisissez celle qui vous convient.

2. S'il s'agit d'un nouveau disque dur que vous installez,CHOISISEZ l'options New Hard Drive Install (Installation d'un nouveau disque dur), puis cliquez sur le bouton Next (Suvivant).

3. Si vous modifiez les paramètres d'un disque précédemment configuré, désisissez Modify existing DNS-313 settings (Modifier les paramètres existants du DNS-313), puis cliquez sur le bouton Next (Suivant).
4. Si vous tentez de réaliser une installation incomplète ou si vous nevez réinstaller le DNS-313,CHOISSEZ L'OPTION REPAIR (Réparer),puis cliquez sur le bouton Next (Suivant).

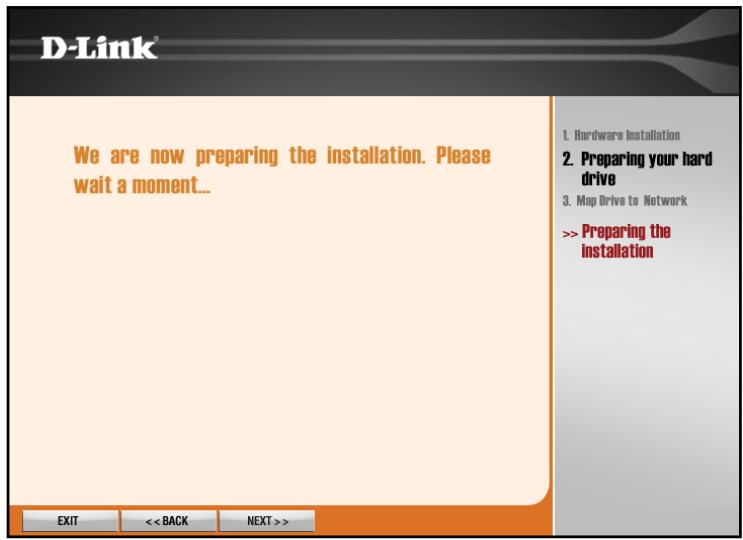

Pour l'installation d'un nouveau disque dur, le menu Click n' Connect indique comment installer le disque dur SATA. Si vous ne l'avez pas encore fait, installez le disque comme illustré. Si vous avez déjà installé le disque dur, connecté et allumé le périphérique, ignorez les menus d'installation du matériel. Cliquez sur le bouton Next (Suivant) pour continuer.

1. Connectez le DNS-313 au port Ethernet de votre ordinateur ou de votre routeur, puis cliquez sur le bouton Next (Suivant) pour passer à la première illustration d'installation du matériel.

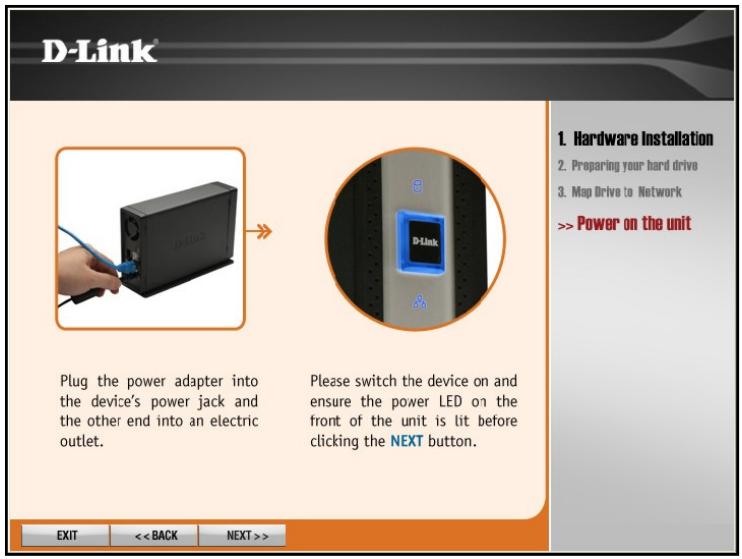

1. Connectez l'alimentation et allumez le DNS-313 comme illustré. Cliquez sur le bouton Next (Suivant) pour commencer à rechercher le disque.

La détction du DNS-313 peut prendre quelques secondes selon l'etat du réseau.

Remar À la première mise sous tension, pendant la série de démarrage que : initiale, le DNS-313 attend de se voir attribuer une adresse IP via DHCP. Si aucune adresse IP ne lui est attribuée par le DHCP, il démarre par défaut avec l'adresse IP 192.168.0.32 attribuée automatiquement.

Une fois l'installation du DNS-313 non formaté détectée, un nouveau menu apparait.

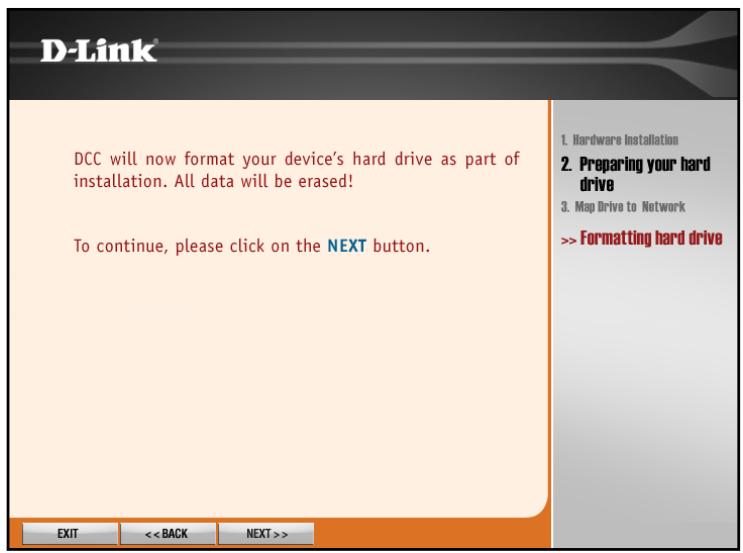

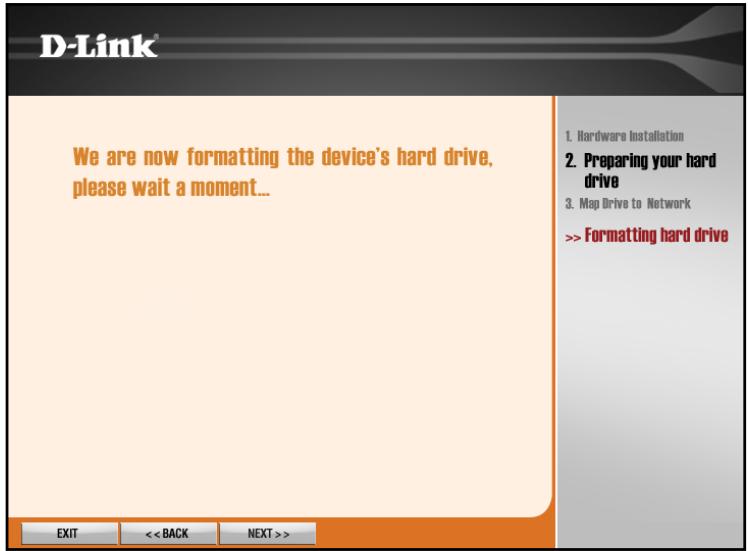

1. Le disque dur est maintainant prét à être formaté. Pour ce faire, cliquez sur le bouton Next (Suivant). N'oubliez pas que les données du disque seront effacées au cours du formatage.

Le formatage peut prendre quelques minutes si le disque est très grand.

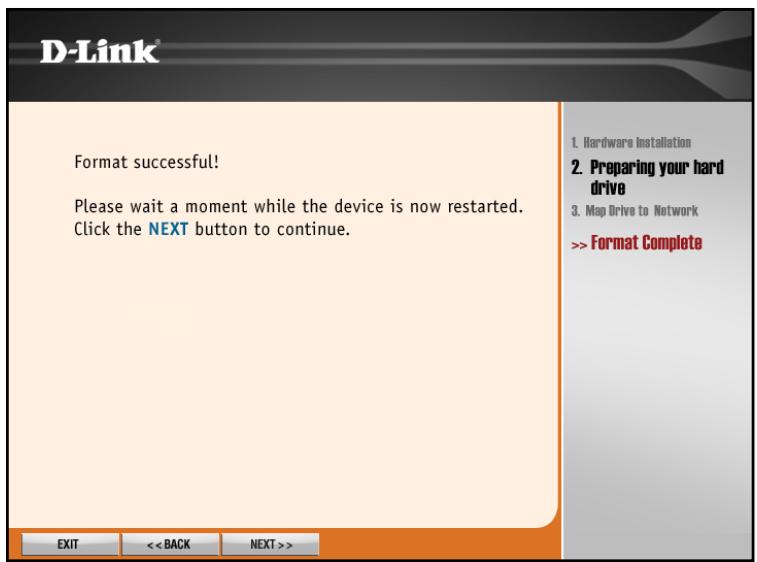

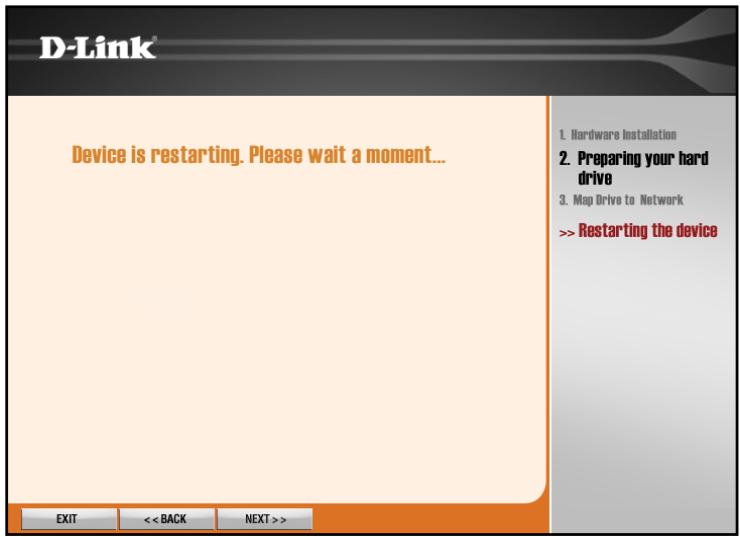

1. Une fois le nouveau disque correctement formaté, un message vous informme que le processus est terminé. Cliquez sur Next (Suvant) pour redémarrer le DNS-313 et passer à la phase suivante, la connexion du disque à votre ordinateur.

Le redémarrage prend environ deux minutes. Veuillez attendre que le disque soit détecté et répertorié dans le menu.

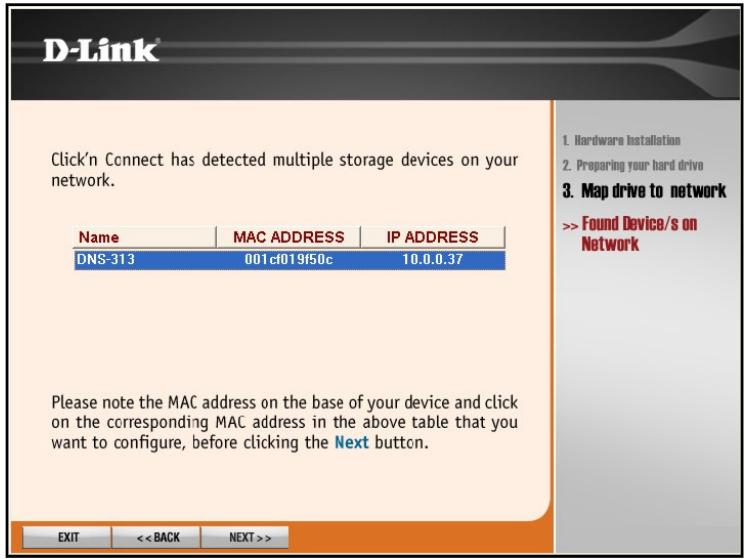

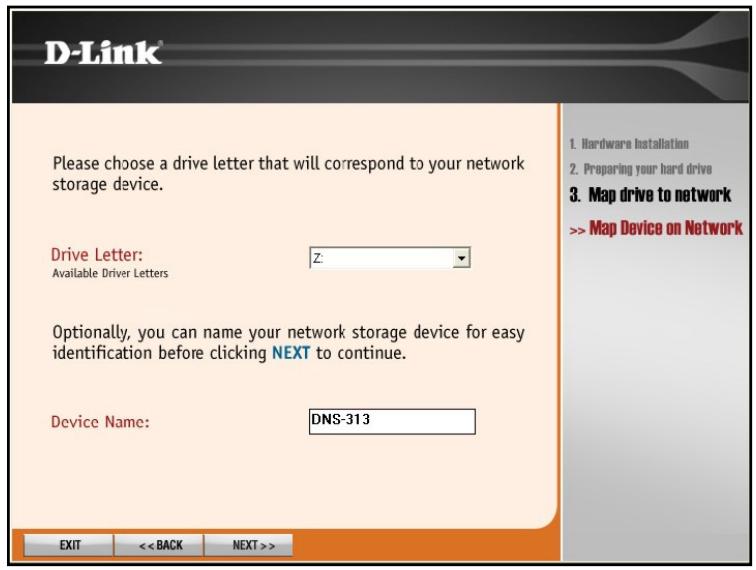

1. Choisissez le nouveau disque réseau installé dans la liste, puis cliquez sur le bouton Next (Suivant). Si d'autres péripériques de stockage réseau DNS D-Link sont reliés au réseau, ils apparaissent également dans la liste.

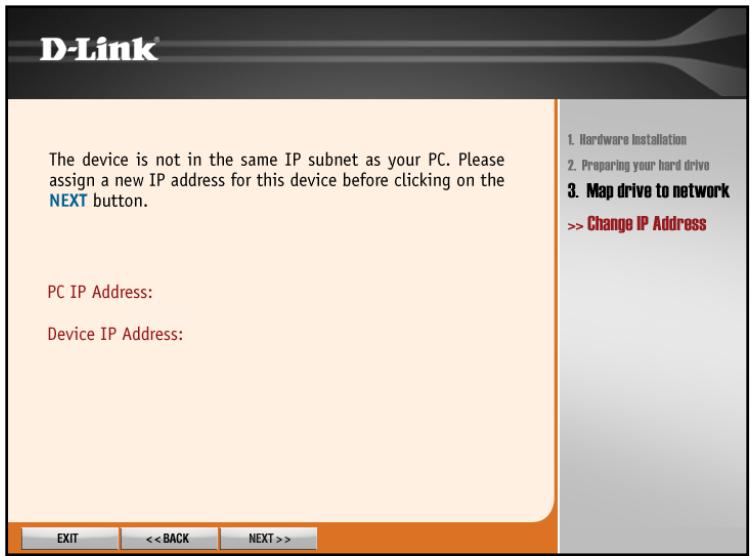

Remarque: si le DNS-313 possède une adresse IP ne permettant pas à votre ordinateur de s'y connecter, il est nécessaire de modifier l'adresse IP du périphérique. Le disque doit se trouver sur le même sous-réseau IP que l'ordinateur pour être pris en charge et utilisé. Si vous utilisez un serveur DHCP pour fournir les paramètres IP sur votre réseau, cela ne doit pas poser de problème.

1. Le DNS-313 est maintainant prét à être connecté à votre ordinateur, où il apparaît en tant que périphérique de stockage réseau. Choisissez une dette de lecteur dans le menu déroulant, puis saisissez un nom de disque, qui apparaître dans Poste de travail, avec les autres périphériques de stockage.

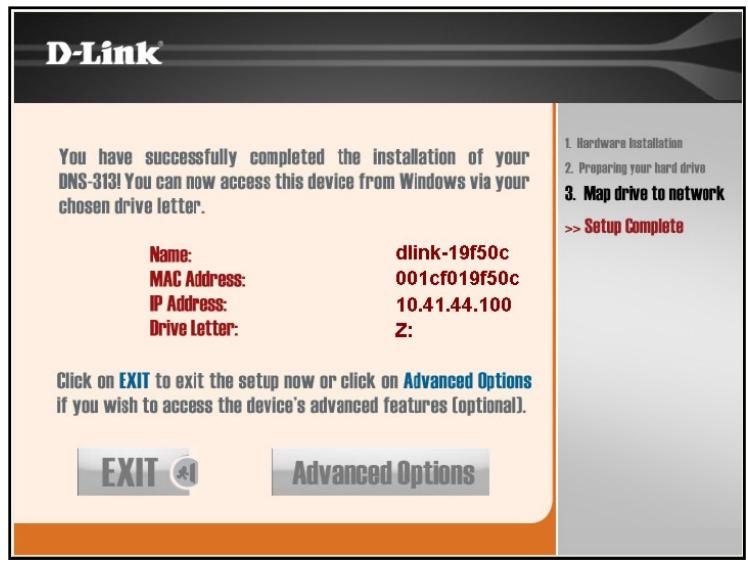

1. Enfin, un résumé des informations de base du disque apparait pour confirmer que l'installation est terminée. Cliquez sur Exit (Quitter) pour fermer le menu ou sur Advanced Options (Options avances) pour lancer votre navigateur Web et vous connecter au gestionnaire de configuration Web pour continuer à modifier les paramètres.

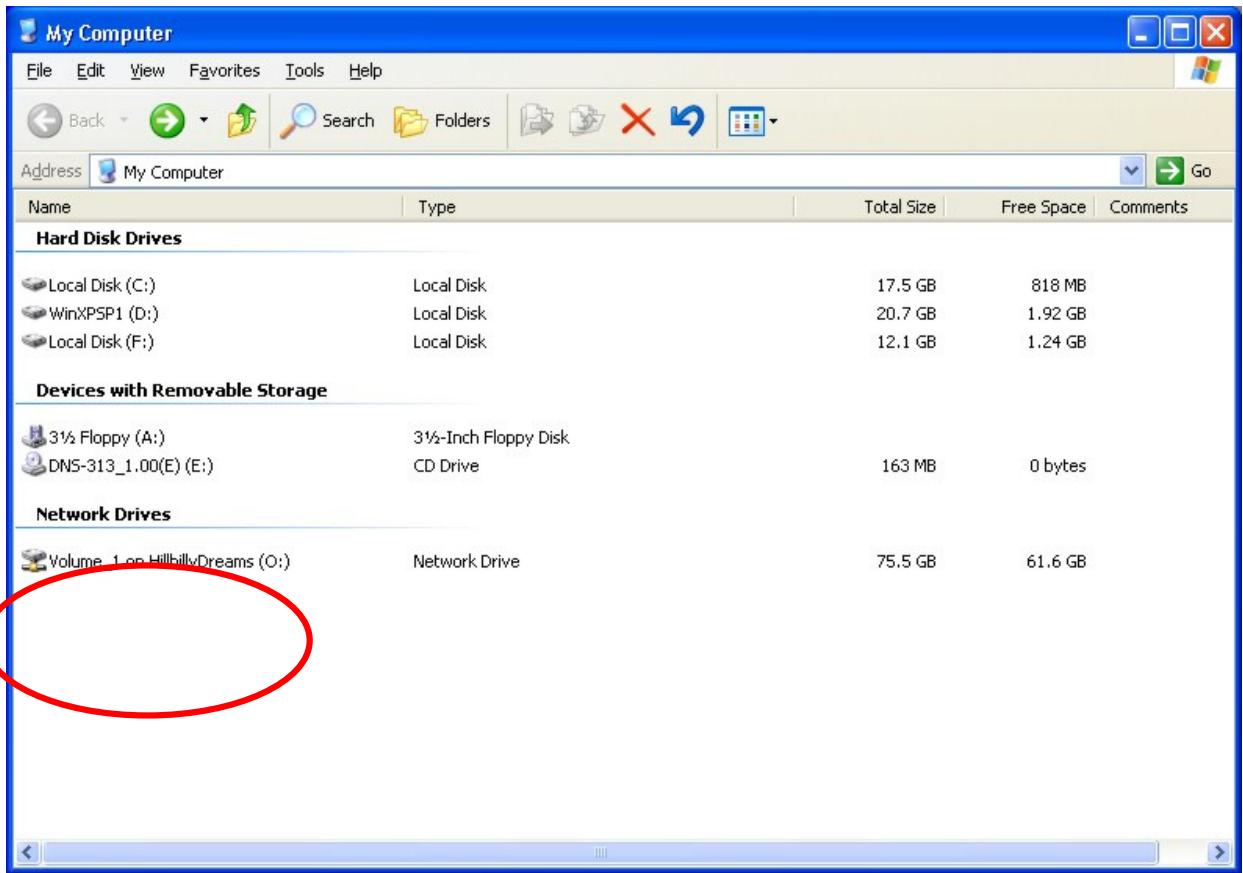

Ouvrez le Poste de travail; le DNS-313 doit maintainer être répertorié dans Lecteurs réseau.

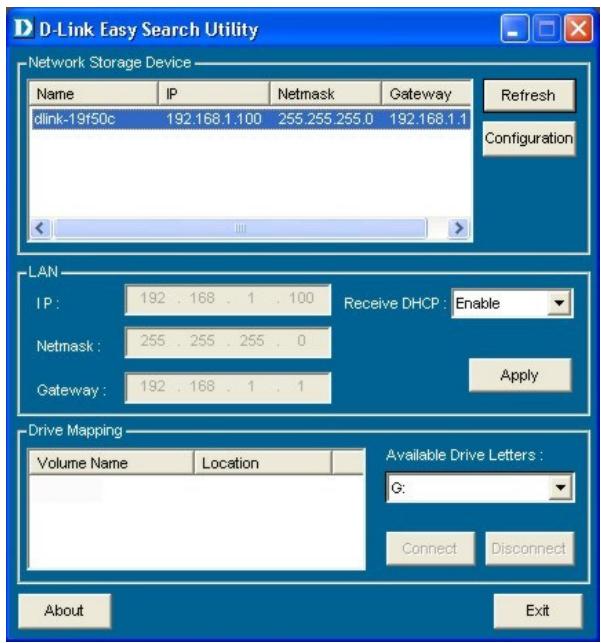

Utilitaire Easy Search

Si le disque dur n'a pas encore ete formate, suivez les instructions suivantes pour modifier les parametes IP du periphérique ou connecter le disque a suaive ordinateur Windows a l'aide de 1'utilitaire Easy Search. Ensuite, utilisez l'utilitaire Easy Search pour connecter le disque a suaive ordinateur.

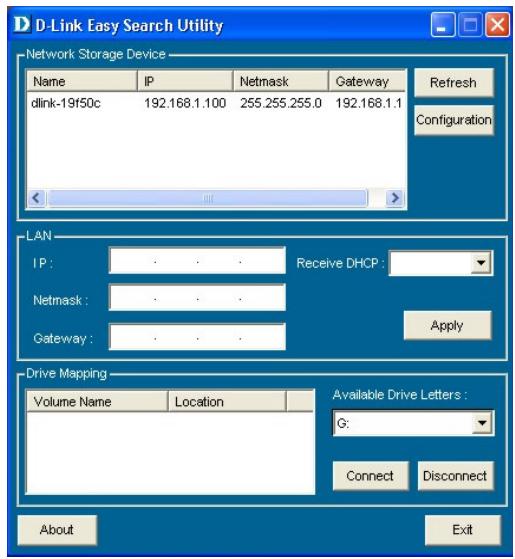

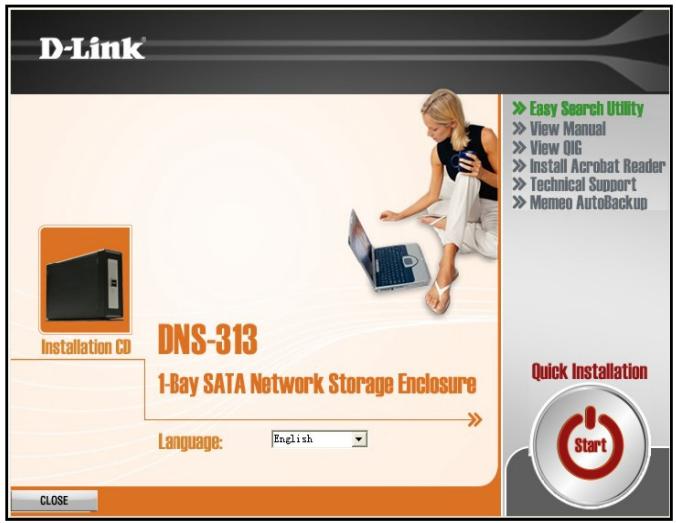

1. Cliquez sur le lien Easy Search Utility (Utilitaire Easy Search). Un nouveau menu apparait.

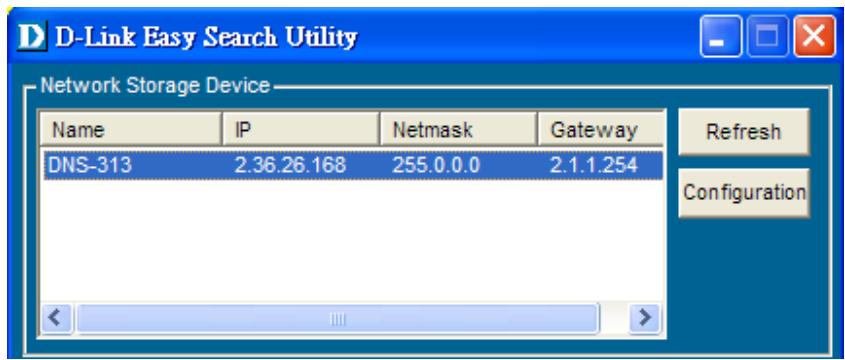

1. Le DNS-313 apparait dans la liste au-dessous de Network Storage Devices (Périphériques de stockage réseau). S'il ne l'est pas, cliquez sur le bouton Refresh (Actualiser). Si un serveur DHCP est actif sur le réseau, le DNS-313 recooit une adresse IP du DHCP. Si aucun serveur DHCP n'est present, l'adresse IP 192.168.0.32 est utilisée.

Remar À la première mise sous tension, pendant la série de démarriage que : initiale, le DNS-313 attend de se voir attribuer une adresse IP via DHCP. Si aucune adresse IP ne lui est attribuée par le DHCP, il démarre par défaut avec l'adresse IP 192.168.0.32 attribuée automatiquement.

1. Sélectionnez le DNS-313 répertorié, puis cliquez sur le bouton Configuration. Cette opération lance le navigateur Web par défaut de l'ordinateur et le dirige vers l'adresse IP répertoriee pour ce périhérique. Vérifiez que le navigateur n'est pas configuré pour utiliser un serveur de proxy.

Dans la première fenêtre qui apparait, l'utilisateur doit se connecter pour acceder aux menus Configuration ou Downloads (Téléchargesments). Les menus Downloads (Téléchargesments) sont expliqués ultérieurement dans ce guide, dans la section intitulée Téléchargesments, en page 38.

Remar L'ordinateur servant à acceder au gestionnaire de configuration Web du que : DNS-313 doit se trouver sur le même sous-réseau que le DNS-313. Si le réseau utilise un serveur DHCP et que l'ordinateur reçoit des paramètres IP du DHCP, le DNS-313 se trouve automatiquement sur le même sous-réseau.

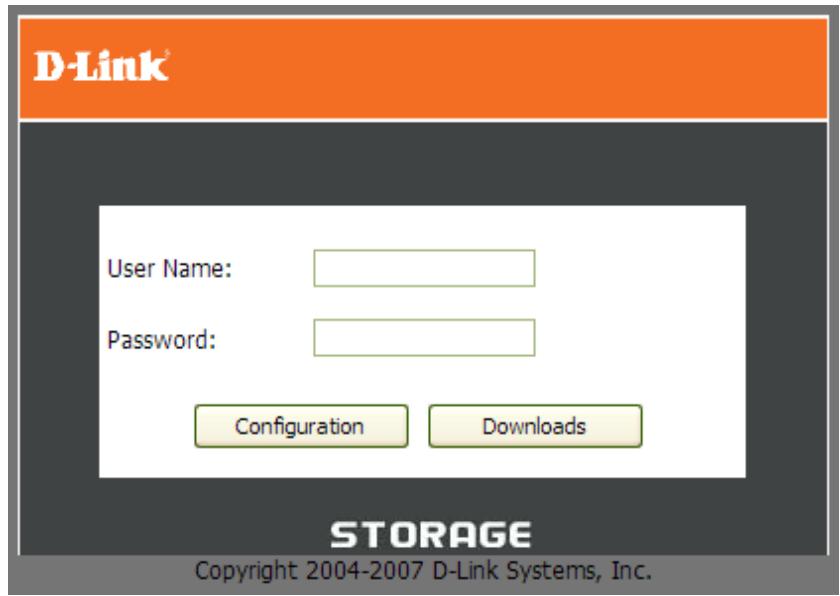

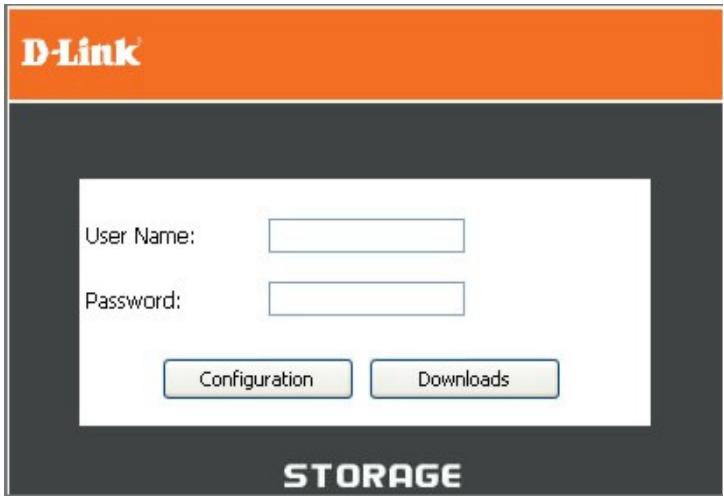

1. Le menu Login (Ouverture de session) s'ouvre dans la page Web. Saisissez le User Name (Nom d'utilisateur) admin par défaut, puis cliquez sur le bouton Configuration. Notez qu'il n'y a pas de mot de passer par défaut pour se connecter. Si le navigateur Web ne parvient pas à se connecter au gestionnaire Web du DNS-313, vérifie que votre ordinateur se trouve sur le même sous-réseau que le DNS-313. Par exemple, si aucun serveur DHCP n'est actif, votre ordinateur doit posseder une adresse IP sur le sous-réseau 192.168.0.0. Your ordinateur doit posseder une adresse IP de type 192.168.x, x représentant un nombre compris entre 1 et 31 ou 33 et 254.

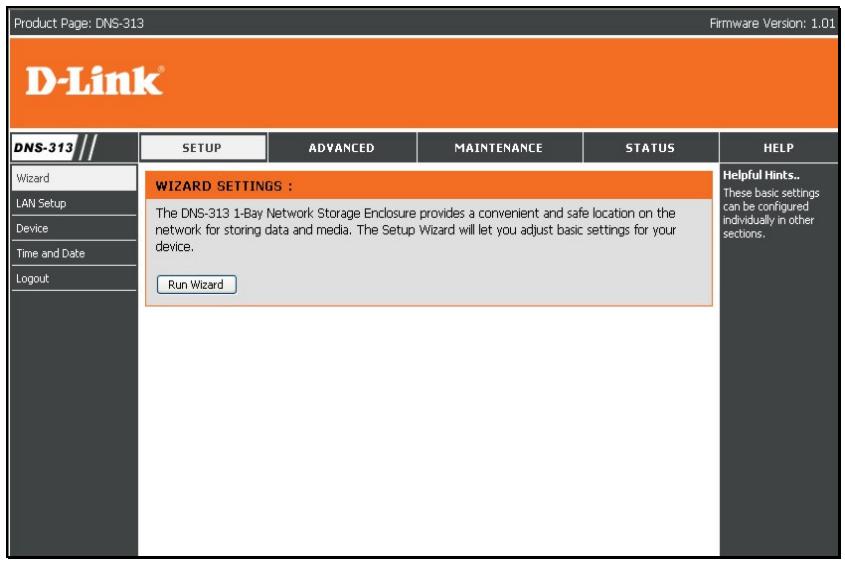

1. La première page du gestionnaire Web qui apparait est le menu de lancement du Setup Wizard (Assistant de configuration),itué dans le repertoire Setup (Configuration). Pour modifier les paramètres de base, y compris l'adresse IP, le mot de passer administrateur, le nom du périphérique ou l'heure du système, vous pouvez utiliser l'assistantant maintainant. Pour le lancer, cliquez sur le bouton Run Wizard (Exécuter l'assistantant), puis suivez les instructions. Pour formater le disque dur, passez à Connexion du disque réseau ci-dessous.

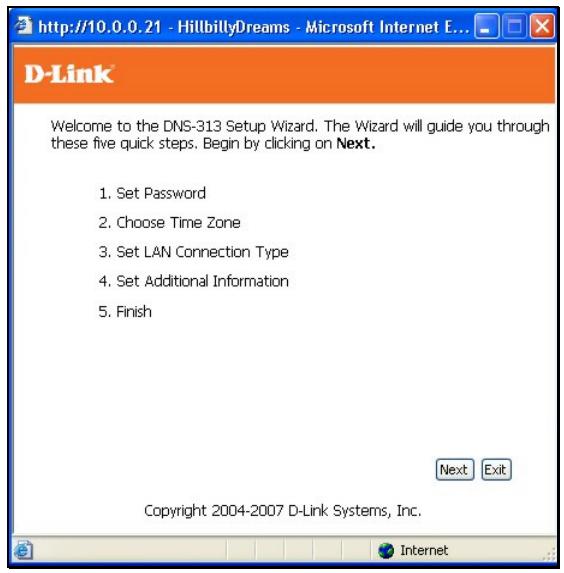

1. Le premier menu contextuel de l'assistant répertorie les étapes d'installation en résumé. Cliquez sur Next (Suvivant) pour continuer.

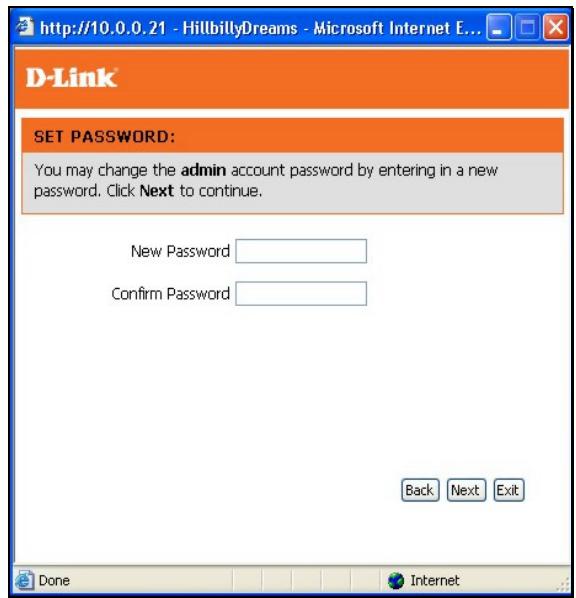

1. Créez un mot de passer servant à acceder au gestionnaire Web. Saisissez un New Password (Nouveau mot de passer) dans le champ correspondant, puis ressaississez-le dans Confirm Password (Confirmer le mot de passer). Cliquez sur Next (Suivant) pour continuer.

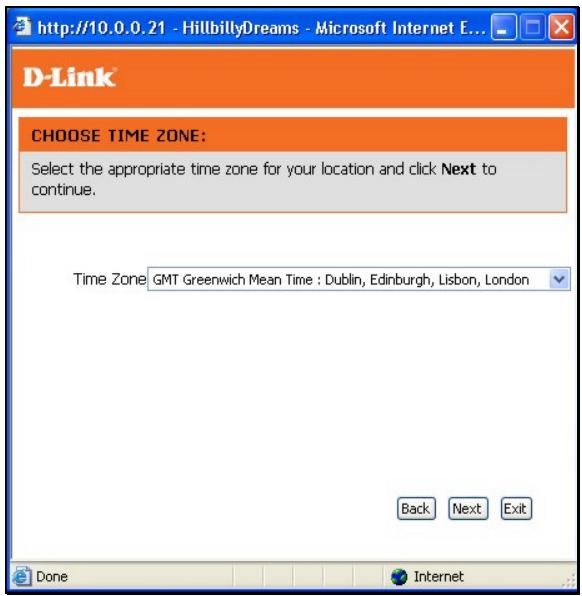

1. Choisissez le fuseau hora utilisé pour votre réseau dans le menu déroulant. Cliquez sur Next (Suivant) pour continuer.

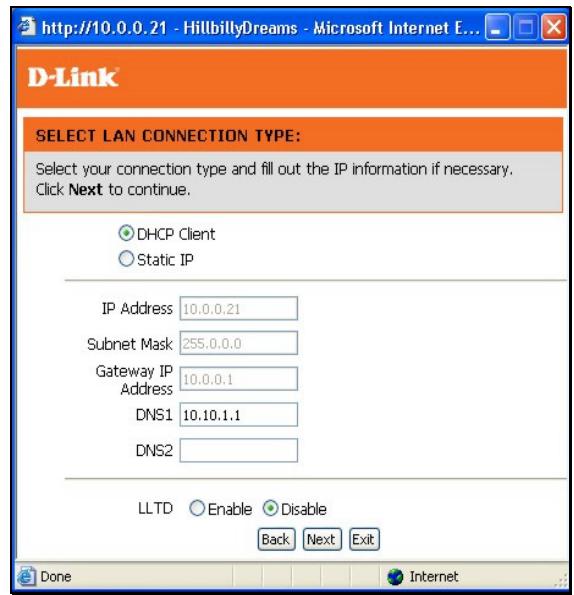

1. Configurez les paramètres IP du périphérique. Si vous utilisez un DHCP pour les paramètres IP, le DNS-313 les possède. Le paramètre par défaut DHCP Client (Client DHCP) nécessite un serveur DHCP pour les paramètres IP. Si vous préférez attribuer une adresse IP statique, Sélectionnéz l'option correspondante, puis saississez les paramètres IP du périphérique. Le DNS-313 prend en charge LLLD pour creer une carte réseau graphique, comme celle utilisée dans Windows Vista®. Pour activer LLLD, cliquez sur l'option Enable (Activer) pour la Sélectionner. Cliquez sur Next (Suvant) pour continuer.

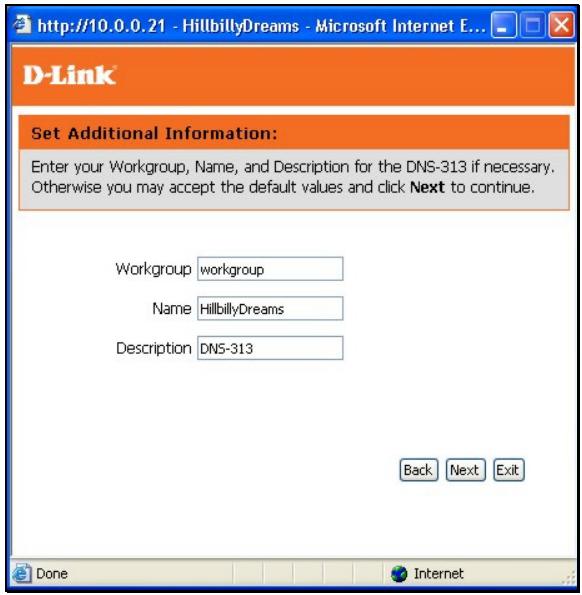

2. Utilisez le dernier menu de saisie de l'assistant pour attribuer un nom de Workgroup (Groupe de travail), Name (Nom) de périhérique et une Description. Cliquez sur Next (Suisant) pour passer au dernier menu de l'assistant.

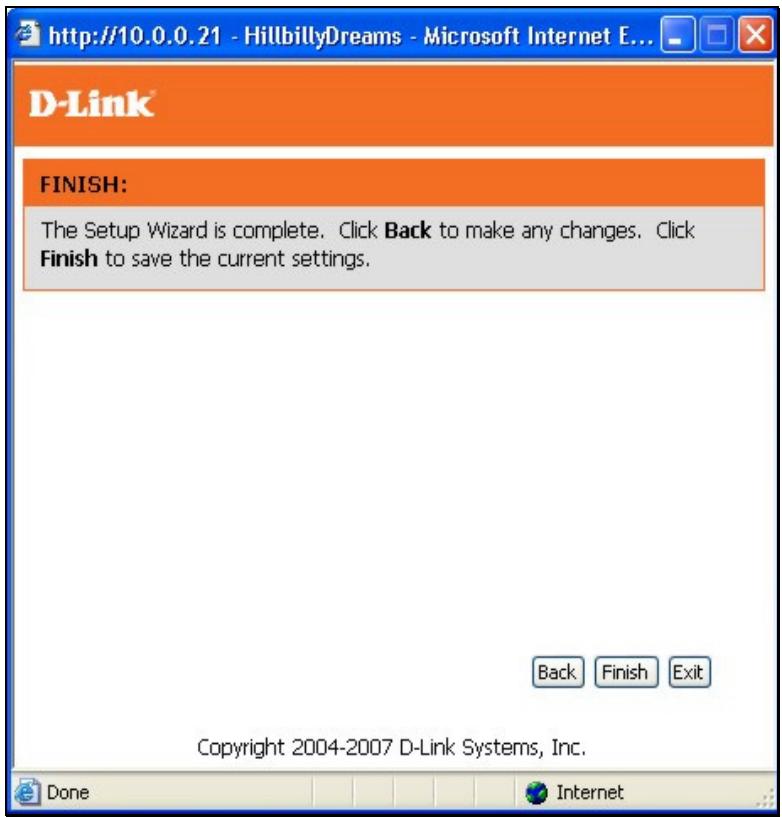

1. Si vous étés satisfait des informations fournies dans l'assistant de configuration, cliquez sur le bouton Finish (Terminer) pour appliquer les nouveaux paramètres de configuration. Pour modifier un paramètre, cliquez sur le bouton Back (Retour); vous revenez aux menus précédemment affichés.

Si le disque dur n'a pas encore eté formaté, utilisez le gestionnaire Web pour le faire. Si le disque a déjà eté formaté dans le DNS-313, il est maintainant prét à être connecté à votre ordinateur. Voir Connexion du disque réseau ci-dessous.

Connexion du disque réseau

Connexion du disque réseau

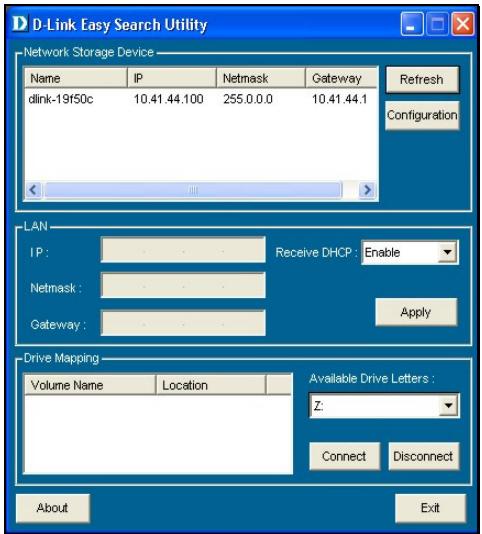

L'utilitaire Easy Search, situé sur le CD d'installation, sert à connecter le DNS-313 à votre ordinateur Windows, où il apparait en tant que Périphérique de stockage réseau. Procedez comme suit pour connecter le disque à votre ordinateur.

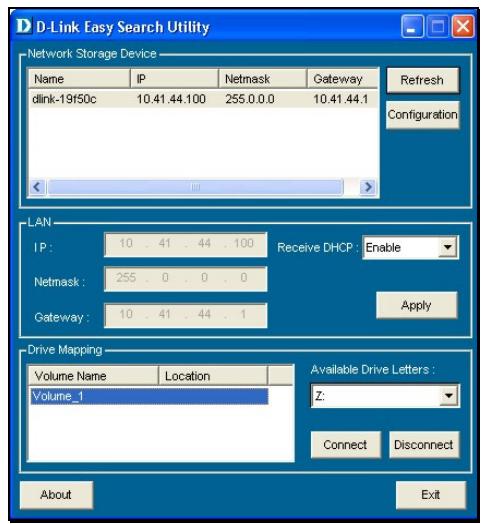

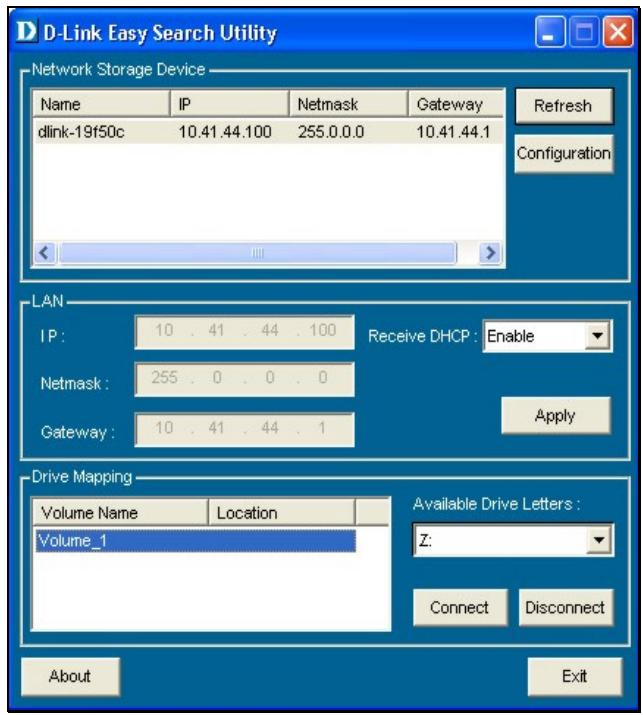

1. Lancez l'utilitaire Easy Search depuis le CD d'installation. Vous Voyez le DNS-313 dans la liste Network Storage Device (Péripétrique de stockage réseau). Si plusieurs péripériques de stockage réseau D-Link se trouvent sur votre réseau, ils sont également repertoriés.
2. Sélectionnez le DNS-313 que vous poulez connecter à votre système dans la liste. Les volumes présents sur le disque apparaissent au-dessous, dans la liste Drive Mapping (Connexion des disques). Si vous connectez le disque pour la première fois, le nom de volume Volume_1 doit être répertorié.

1. Sélectionnez le volume à connecter dans la liste, puis sélectionnez une dette de lecteur à lui attribuer dans le menu déroulant Available Drive Letters (Lettres de lecteurs disponibles).

Remar Pour éviter tout conflit potentiel avec des péripériques de stockage amovibles que: (par ex. clés de mémoire Flash USB ou disques durs externes ayant peut-être établit configurés précédément sur votre système Windows), les Available Drive Letters (Lettres de lecteurs disponibles) commencer par « Z » par défaut. Le menu dérounant répertorie les options delettres de disques par ordre alphabétique inverse (Z à A). Si vous ajoutez d'autres DNS-313, la prochaine dette par défaut sera « Y», puis « X», etc.

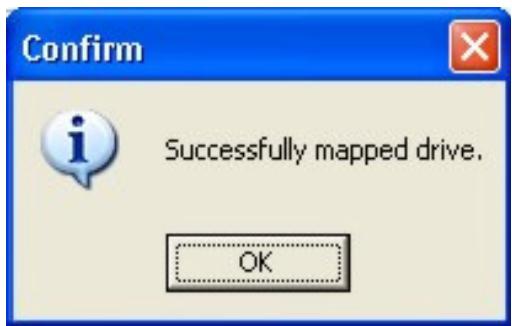

1. Une boîte de dialogue de confirmation vous indique si le disque a été correctement connecté. Vous pouvez notamment le voir dans Windows Explorer. Cliquez sur l'icone Poste de travail du bureau pour voir le nouveau disque réseau connecté.

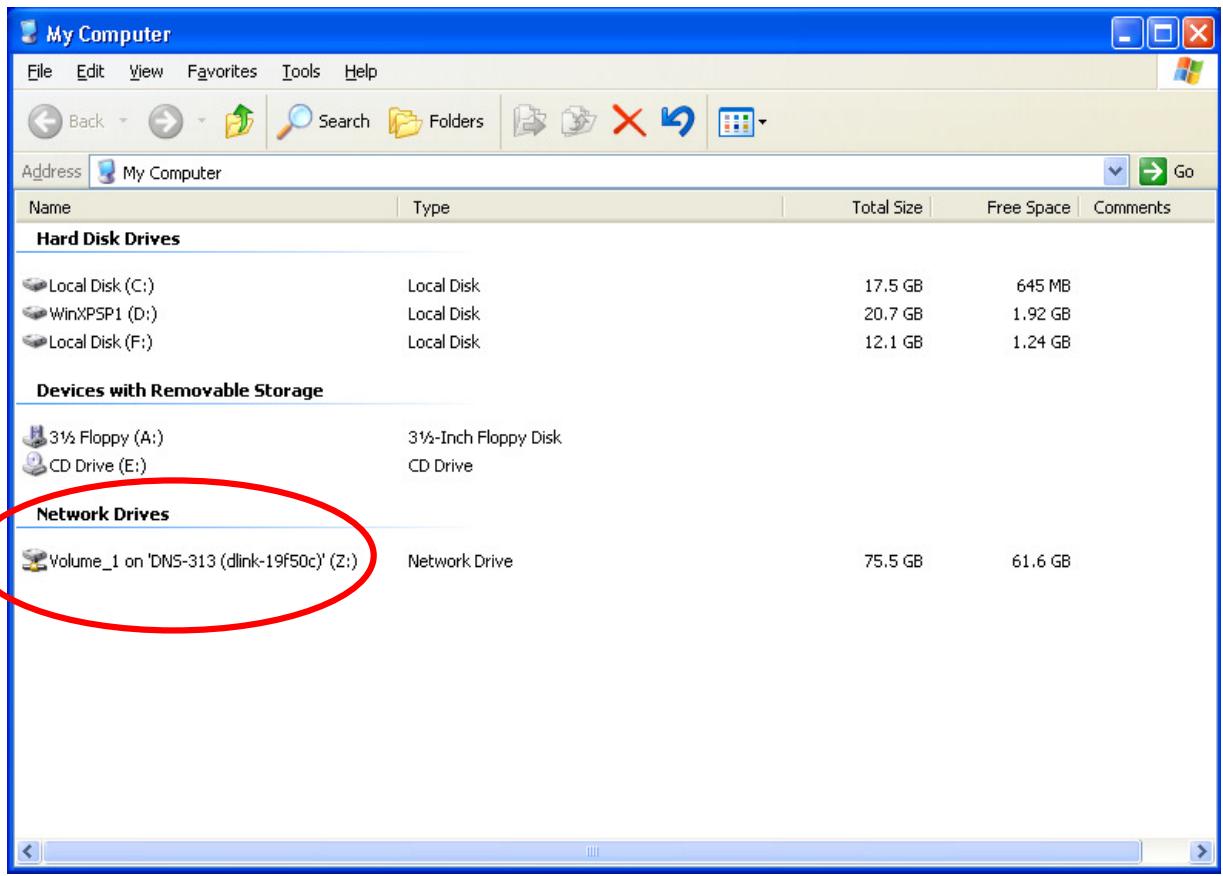

Le volume présente sur le DNS-313 qui vient d'être connecté est maintainant répertorié dans les Lecteurs réseau du Poste de travail. Le disque peutmaintenant servir au stockage de fichiers de données, de musique ou de vidés.

Le disque peut être configuré pour contrôle l'accès et les privilèges de lecture/écriture à l'aide du gestionnaire Web. Les menus de configuration servant à contrôle l'accès au disque se trouvent dans le repertoire de menus Advanced (Avancé).

Configurer le DNS-313

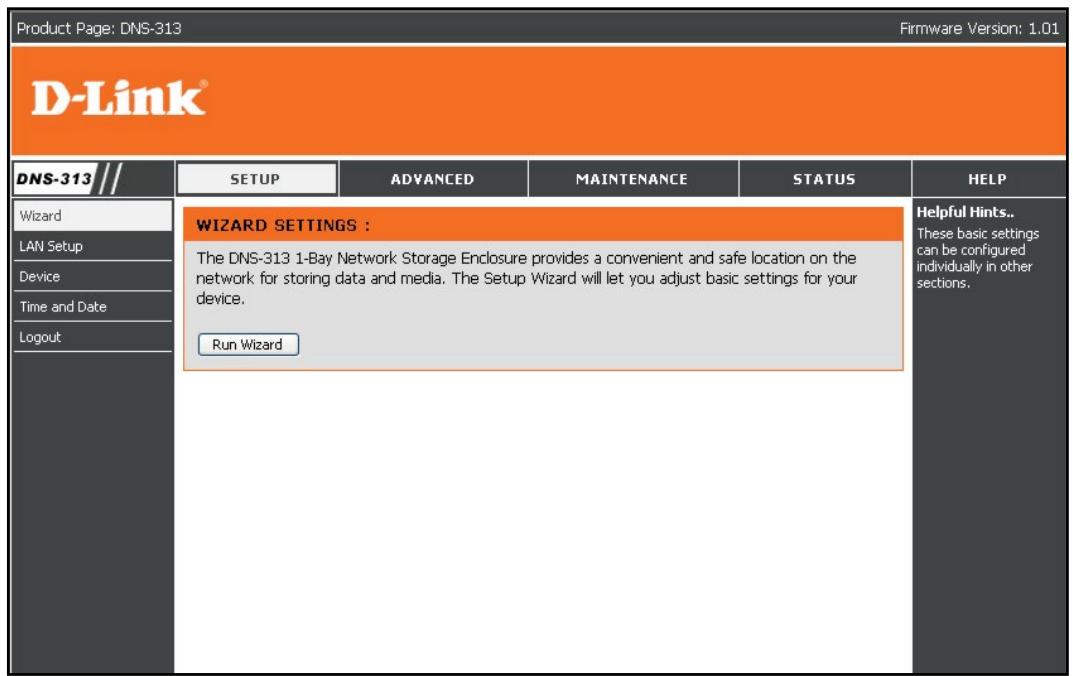

Lorsque vous avez réussi à vous connecter au gestionnaire Web, la page de lancement de l'assistant de configuration s'affiche. Pour l'utiliser, cliquez sur le bouton Run Wizard (Exécuter l'assistant), puis suivez les instructions dans les menus déroulants. La procédure de configuration de l'assistant est expliquée dans la section Utilitaire d'installation précédente.

Le repertoire de menus Setup (Configuration) contient des liens vers les menus de configuration de base, y compris la configuration du réseau local pour les paramètres IP, le menu Device (Péripérique) utilisé pour nommer le disque et le menu Time and Date (Heure et date) permettant de modifier l'heure du système et de configurer le NTP. Ces menus et ceux qui se trouvent dans les répertoires de menus Advanced (Avancé), Maintenance et Status (État) sont expliqués dans cette section.

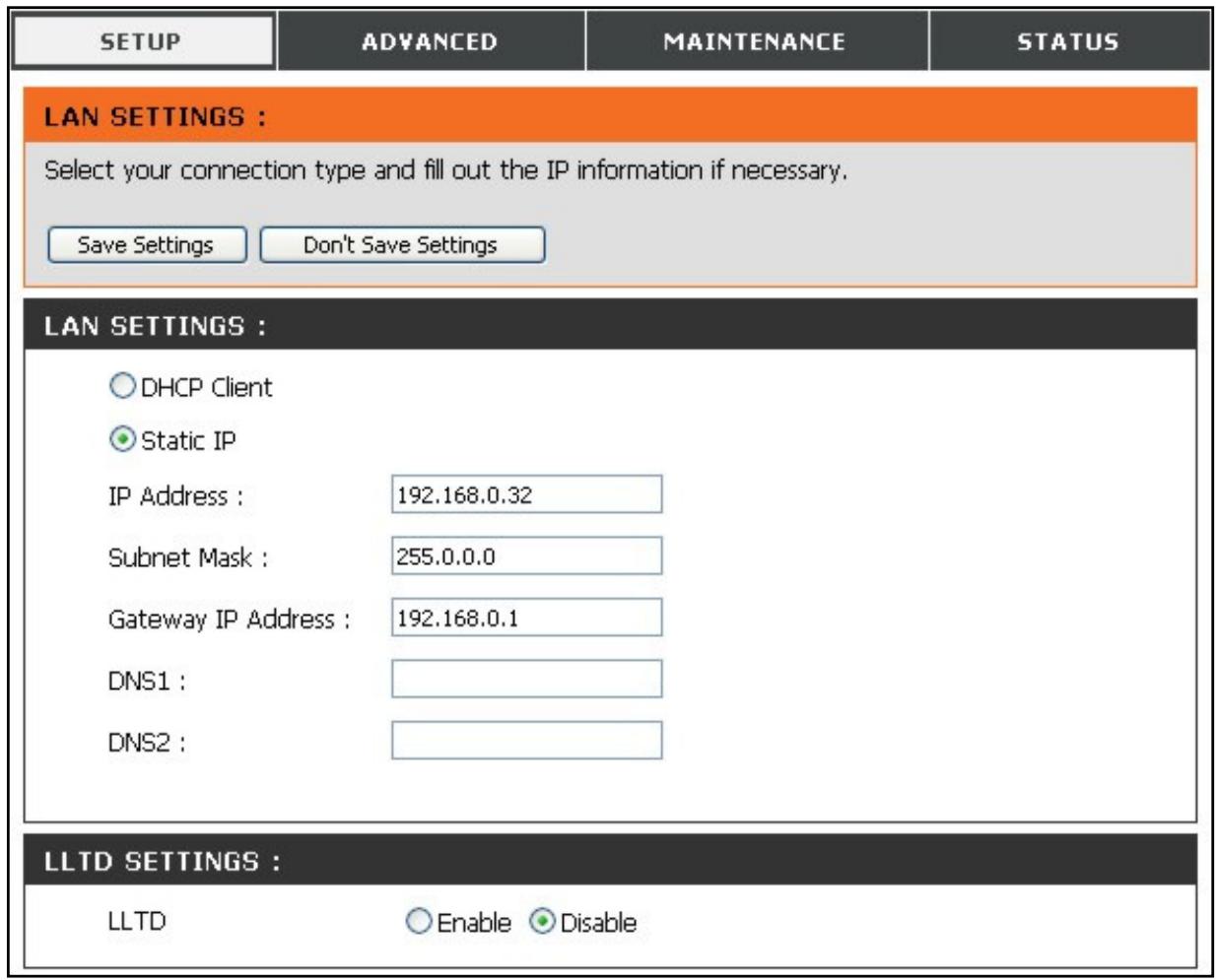

Configuration du réseau local

Le menu LAN Settings (Paramètres du réseau local) sert à configurer les paramètres IP et l'état du client DHCP du périphérique de stockage réseau. Au départ, les paramètres IP par défaut du DNS-313 sont ceux d'un client DHCP. Cependant, siaucun serveur DHCP n'est détecté, le périphérique est défini par défaut sur une adresse IP statique (192.168.0.32). Lorsque le DNS-313 est en mode DHCP Client (Client DHCP), aucune configuration complémentaire des paramètres IP n'est nécessaire. Si le périphérique nécessite d'utiliser le service DNS, les adresses IP de ce dernier peuvent être saisies dans les champs DNS1 et DNS2.

Si une adresse IP statique est préférible, modifiez-la, ainsi que le masque de sous-réseau, pour qu'ils soient adaptés à votre réseau.

Le menu LAN Settings (Paramètres du réseau local) sert à activer ou désactiver le paramètre du répondeur LLTD (Link Layer Topology Discovery). Des informations sont ainsi fournies aux moniteurs d'affichage de la topologie du réseau, comme ceux inclus dans Windows Vista.

Cliquez sur le bouton Save Settings (Enregistrer les paramétres) pour appliquer et enregistrer les nouveaux paramétres. Si vous modifie l'adresse IP ou l'état du client DHCP du péripérisque, il est nécessaire de vous reconnectcer à l'aide de la nouvelle adresse IP. Si vous ne connaissiez pas la nouvelle adresse (ce qui est le cas si vous étés passé d'une adresse IP statique à un client DHCP), utilisez l'Easy Search Utility (Utilitaire Easy Search) sur le CD d'skeleton pour rechercher l'adresse IP du péripérisque.

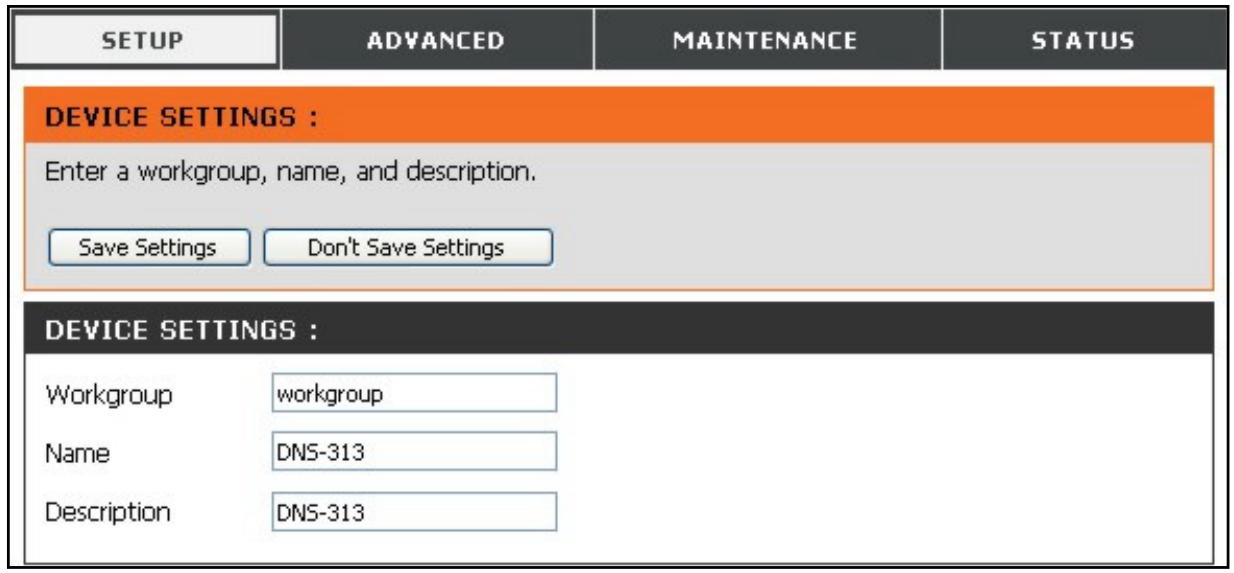

Périphérique

Utilisez le menu Device (Périphrérique) pour attribuer un nom de Workgroup (Groupe de travail), un Name (Nom) de périphrérique et une Description du périphrérique. Le nom indiqué ici correspond à celui qui s'affiche pour le périphrérique destiné à divers services du réseau, dont les bibliothèques partagées sur les lecteurs multimédia iTunes® et autres. Microsoft Windows Network utilise le groupe de travail pour organiser les groupes de réseaux.

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer et enregistrer les nouveaux paramètres.

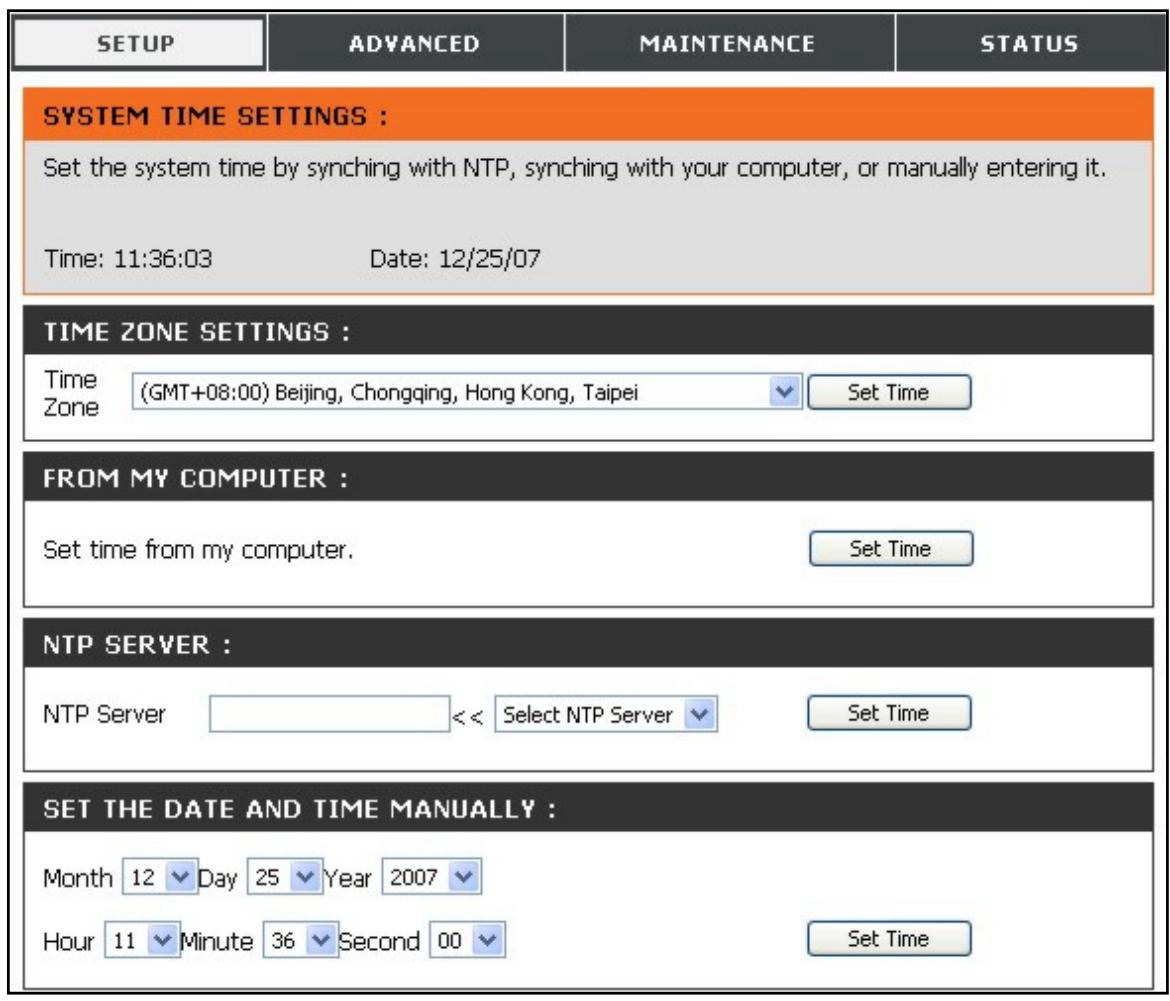

Date et heures

L'heure et la date du système peuvent être définies sur votre ordinateur, manuellement, ou configurer à partir d'un serveur NTP. Utilisez le menu System Time Settings (Paramètres d'horloge du système) pour configurer l'heure, la date et le fuseau horaire du DNS-313.

Configuration avancée

Utilisez les menus du repertoire Advanced (Avancé) pour configurer les privilèges d'accès, le service FTP, configurer les serveurs UPnP AV et iTunes, ainsi que le serveur DHCP.

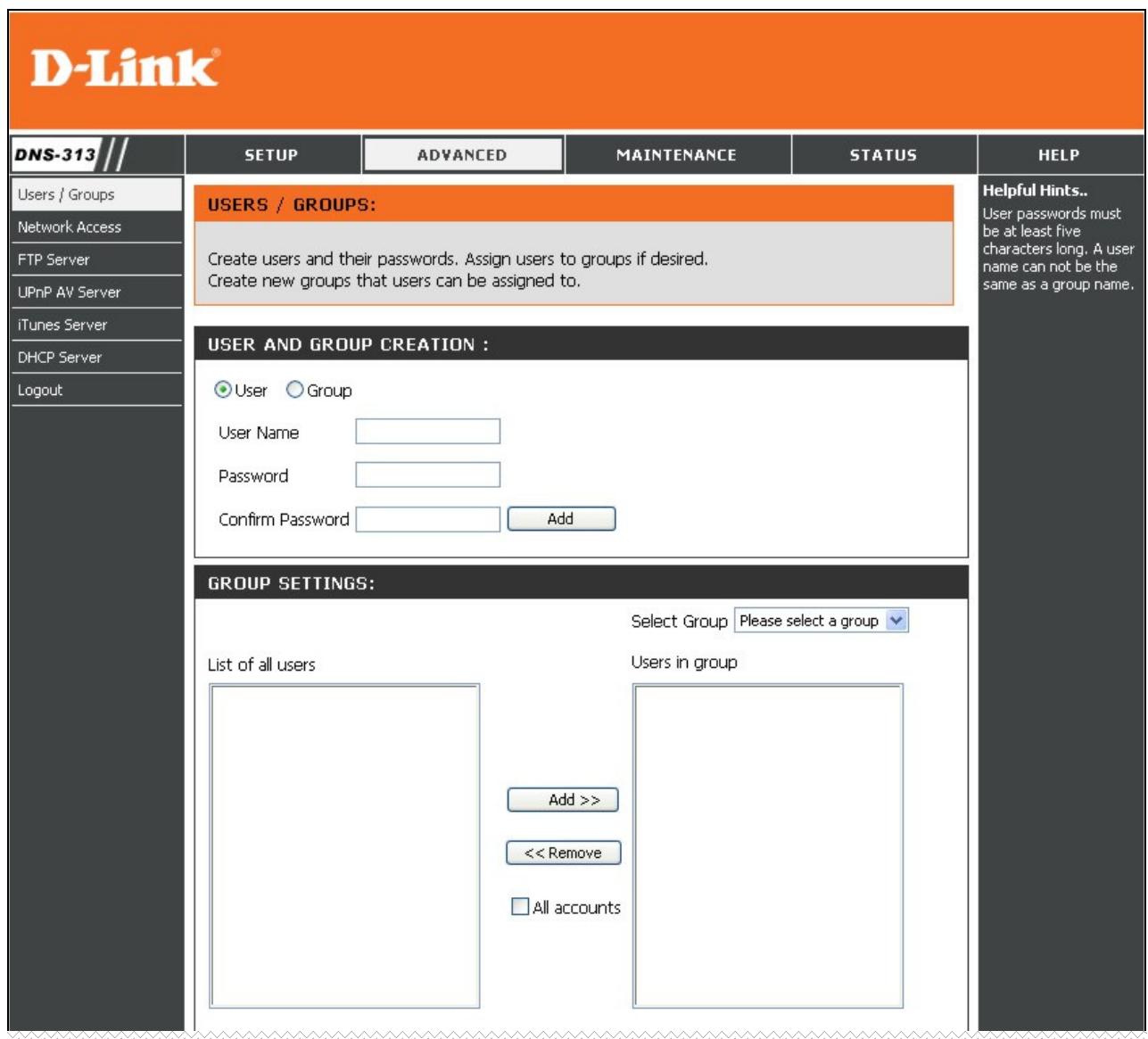

Utilisateurs / Groupes

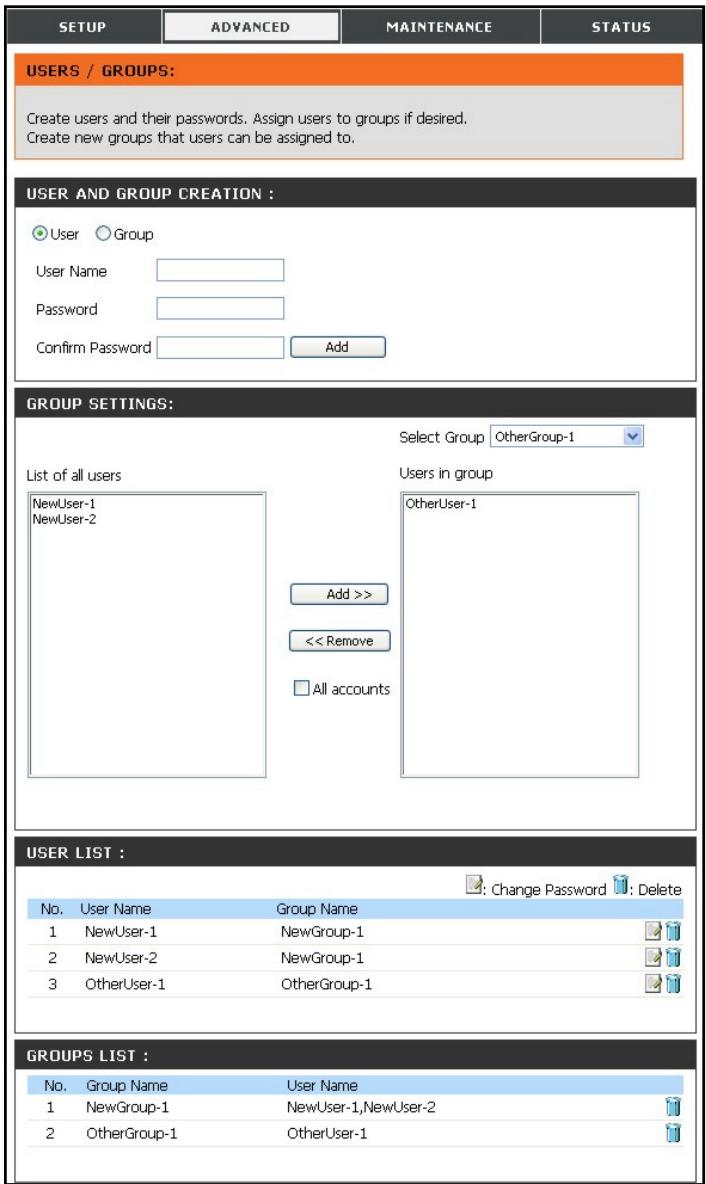

Le menu Users and Groups (Utilisateurs et groupes) sert à creator des comptes utilisateurs. Ces derniers peuvent servir à creator des mots de passer offrant aux utilisateurs des privilèges d'accès et de lecture/éditure de dossiers disponibles sur le disque réseau (en utilisant le menu Network Access [Accès au réseau]) ou à configurer l'accès au serveur FTP et les privilèges. Vous pouvez creator jusqu'à 64 utilisateurs et 10 groupes. Tous les utilisateurs par défaut ont un accès de lecture et d'éditure à tous les dossiers jusqu'à ce que des règles d'accès soient créées dans le menu Network Access (Accès au réseau).

Pour creer des noms d'utilisateurs et des mots de passer dans le menu User and Group Creation (Creation d'un utiliser et d'un groupe), saisissez un User Name (Nom d'utilisateur) unique pour chaque utiliser ajouté, saisissez, puis confirmez le Password (Mot de salle) utiliser et cliquez sur Add (Ajouter) pour creer le nouvel utiliser. Celui-ci est ajouté dans la User List (liste d'utilisateurs) et peut être attribué à un groupe d'utilisateurs si vous choisissez de creer des groupes. Pour creer un groupe d'utilisateurs, Sélectionnez l'option Group (Groupe) dans le menu User and Group Creation (Creation d'un utiliser et d'un groupe), saisissez un nom de groupe unique dans le champ Add New Group (Ajouter un nouveau groupe), puis cliquez sur Add (Ajouter). Le groupe apparaît dans la Group List (liste de groupes) et peut servir à attribuer des UTILISateurs dans le menu Group Settings (Paramètres du groupe). Pour ajouter un utiliser dans un groupe, dans Group Setting (Paramètre du groupe), utilisez le menu dérouulant Select Group ( Sélectionner un groupe) pourCHOISIR le groupe dans lequel il est ajouté, puis mettez l'utilisateur en surbrillance dans la List of all users (liste de tous les UTILISateurs) avant de cliquer sur le bouton Add>> (Ajouter). L'utilisateur apparaît maintenant dans la liste Users in the group (Utilisateurs dans le groupe). Pour supprimer un utiliser d'un groupe, sélectionné le groupe, mettez l'utilisateur à supprimer en surbrillance, puis cliquez sur le bouton <<Remove (Supprimer).

Pour supprimer un utilisateur ou un groupe des listedes User (Utilisateur) ou Group (Groupe), cliquez sur l'icone de corbeille correspondante. Pour modifier le mot de passer d'un utilisateur, cliquez sur l'icone de presse-papiers correspondante.

Accès au réseau

Utilisez le menu Network Access (Accès au réseau) pour创建工作 des règles d'accès indiquant les dossiers accessibles aux utilisateurs ou groupes d'utilisateurs.

Pour creer une rilege d'acces, selectionnez l'option User (Utilisateur) pour creer une rilege d'acces destinée a un seul utilisateur ou choisissez Group (Groupe) pour creer une rilege appliquee a l'ensemble d'un groupe d'utilisateurs. Selectionnee l'utilisateur ou le groupe souhaite dans le menu deroulant, cliquez sur le bouton Browse (Parcourir), selectionnee le dossier ou le volume auquel appliquer la rilege, puis selectionnee le niveau d'acces a l'aide du menu Permission. Par defaut, tous les utilisateurs ont des priviliges de lecture et d'ecriture jusqu'à ce qu'ils soient definitis autrement dans ce menu. Un champ Comment (Commentaire) en option permit d'ajouter d'autres informations concernant l'utilisateur ou le groupe. Cliquez sur le bouton Save Settings (Enregisterr les parametes) pour appliquer et enregisterr la rilege d'acces.

Pour creer une rileg daccs appliee a tous les utilisateurs, cochez la case All accounts (Tous les comptes), puis creez la nouvelle rileg.

Cliquez sur le bouton Browse (Parcourir) pour afficher un nouveau menu contextual. Ce menu sert à seLECTIONner des dossiers spécifique sur le lecteur réseau. Ce menu contextual est le même que lorsque vous désisissez des dossiers pour les serveurs FTP, AV ou iTunes.

Serveur FTP

Utilisez le menu FTP Server (Serveur FTP) pour creer des règes indiquant les dossiers disponibles et les règes d'accès FTP appliquées aux utilisateurs et des groupes.

Pour creer une rgle d'accès, selectionnez l'option User (Utilisateur) pour creer une rgle d'accès destinée à un seul utilisateur ou choisissez Group (Groupe) pour creer une rgle appliquee à l'ensemble d'un groupe d'utilisateurs. Selectionnee l'utilisateur ou le groupe souhaite dans le menu deroulant, cliquez sur le bouton Browse (Parcourir), selectionnee le dossier ou le volume auquel applier la rgle, puis selectionnee le niveau d'acces à l'aide du menu Permission. Par defaut, tous les utilisateurs ont des priviliges de lecture seule jusqu'à ce qu'ils soient definitis autrement dans ce menu. Cliquez sur le bouton Save Settings (Enregister les parametes) pour applier et enregister la rgle d'acces.

Pour creer une rege d'acces appliquee a tous les utilisateurs, cochez la case All accounts (Tous les comptes), puis creez la nouvelle regle. La case a cocher root (racine) offre acces a tous les volumes et dossiers du disque.

Le serveur FTP peut également être configuré pour appliquer des limites à la bande passante dédiée au serveur FRP ou au nombre d'utilisateurs autorisés à acceder en même temps. Par défaut, jusqu'à 10 téléchargesments FTP distincts simultanés sont autorisés et aucune limite ne s'applique à la bande passante FTP. Le menu déroulant Client Language (Langue du client) sert à indiquer les autres caractères de saisie autorisés pour les demandes de connexions FTP.

Si nécessaire, le port utilisé pour le serveur FTP peut être modifié. Procede ainsi nécessite toute fois que toutes les demandes de connexion FTP entrantes indiquent un autre port non standard.

Remar Si vous accès Internet est contrôle par un routeur ou si vous reseau utilise un pare-feu que:quelconque, il sera certainement nécessaire de configurer le routeur ou le pare-feu pour autoriser les demandes FTP provenant d'Internet. Il est souvent possible de configurer le routeur pour diriger le traffic FTP vers des péripériques disponibles, en l'occurrence, au DNS-313. En général, il est au moins nécessaire de saisir l'adresse IP du DNS-313 et le port TCP utilisé pour le serveur FTP (port 21). Consultez la documentation utilisateur du pare-feu ou du routeur pour obtenir des informations sur la création de règles de transfert relatives au traffic FTP vers des péripériques du réseau local.

Serveur UPnP AV

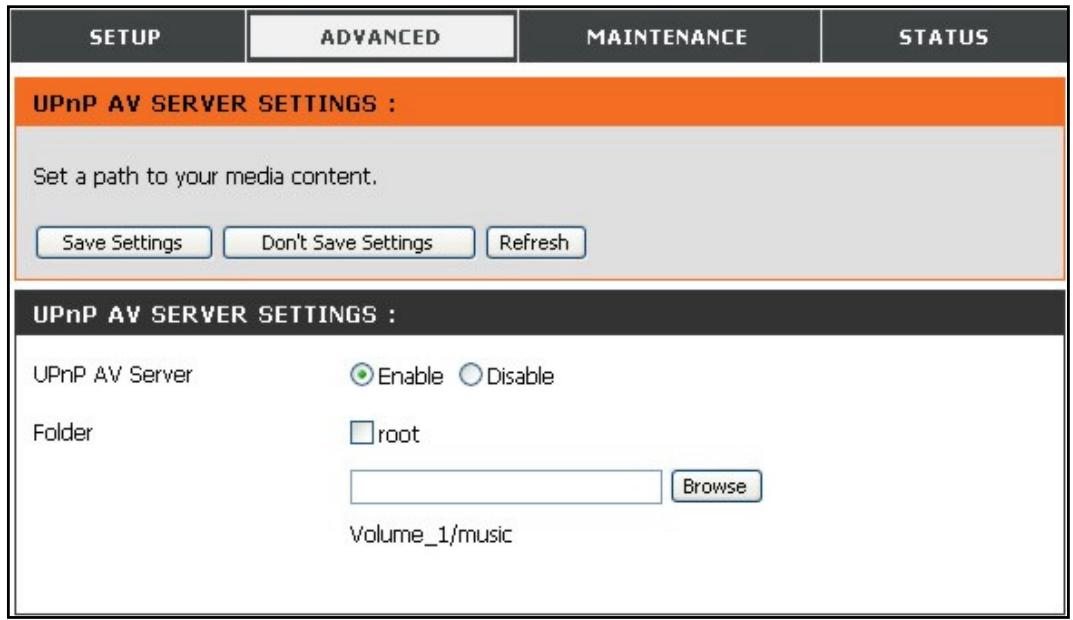

Le DNS-313 prend en charge le service de diffusion de contenu multimédia sur des clients UPnP AV compatibles du réseau local. Utilisez le menu UPnP AV Server (Serveur UPnP AV) pour selectionner le contenu multimédia mis à disposition de ces clients. Par défaut, le serveur UPnP est activé. La case à cocher root (racine) offre accès au contenu multimédia de tous les volumes et dossiers du disque. Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer et enregistrer les nouveaux paramètres.

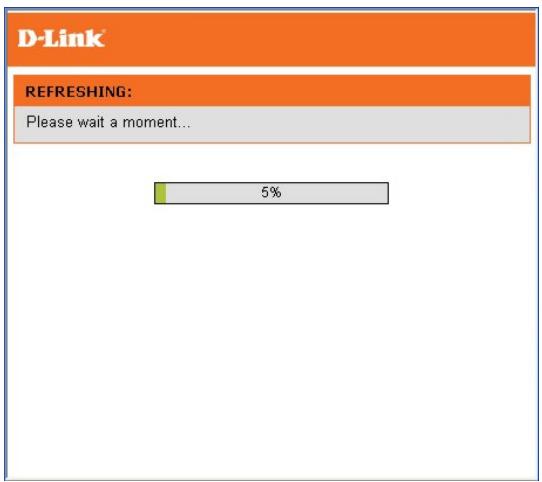

Lorsque du contenu est ajoute ou suprimé des dossiers disponibles, cliquez sur le bouton Refresh (Actualiser) pour que le DNS-313 balaye les fichiers à la recherche de mises à jour. Les clients du réseau ne peuvent pas utiliser le support AV pendant que le balayage des mises à jour est en cours.

Serveur iTunes

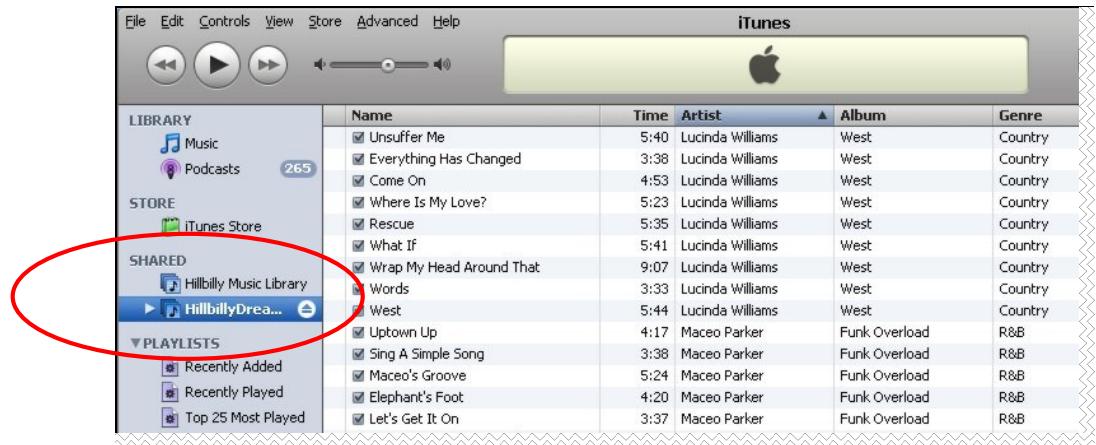

Le DNS-313 prend en charge le serveur iTunes, qui doit être utilisé sur le réseau local. Utilisez le menu iTunes Server (Serveur iTunes) pour selectionner le contenu multimédia à mettre à disposition. Par défaut, le serveur iTunes est activé. La case à cocher root (racine) offre accès au contenu multimédia de tous les volumes et dossiers du disque. Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer et enregistrer les nouveaux paramètres.

Lorsque du contenu est ajouté ou supprimé des dossiers disponibles, cliquez sur le bouton Refresh (Actualiser) pour que le DNS-313 balaye les fichiers à la recherche de mises à jour. Les clients du réseau ne peuvent pas utiliser le supportpendant que le balayage des mises à jour est en cours. Lorsque le serveur iTunes est activé, il apparait sous forme de bibliothèque partagée dans l'interface iTunes.

Si nécessaire, un Password (Mot de passer) peut être saisi ; il est exigé par les clients iTunes tentant d'acceder aux dossiers multimédia. Il n'y a pas de mot de passer par défaut. Lorsque les utilisateurstent d'acceder à la bibliothèque partagée, un mot de passage est demandé.

Serveur DHCP

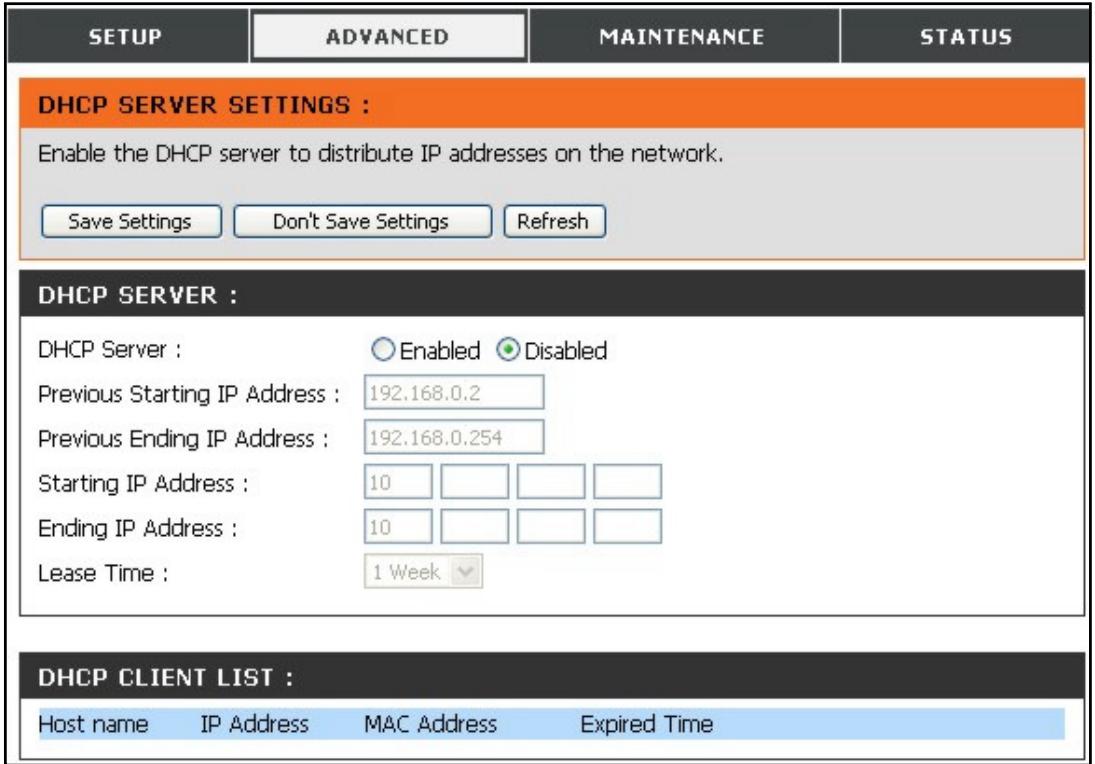

Le DNS-313 peut fournir un service DHCP au réseau local. Ce serveur est désactivé par défaut. Il ne doit être utilisé que sur les réseaux n'ayant pas encore de serveur DHCP fonctionnel.

Pour utiliser le serveur DHCP intégré, sélectionnez l'option Enabled (Actisé), puis configurez l'ensemble d'adresses IP en fonction des paramètres IP dont le serveur a besoin. jusqu'à 253 adresses (un sous-réseau de classe C) peuvent être configurées pour le groupe d'adresses IP.

Cliquez sur le bouton Save Settings (Enregistrer les paramètres) pour appliquer et enregistrer les nouveaux paramètres.

Maintenance

Les menus du réseau Maintenance seront àmettre à jour le microprogramme du péripérisque, à modifier le mot de salle administrateur et le nom d'utilisateur, à créé des alertes électroniques, à configurer la gestion de l'alimentation et le DNS dynamique (DDNS), ainsi qu'à réaliser un scan disk pour vérifier si le disque dur physique comporte des erreurs. C'est également là que se trouve la fonction de formatage de disque précédemment expliquée.

Système

Utilisez le menu System Settings (Paramètres système) pour réaliser un simple Restart (Redémarrage) ou Shutdown (Arrêt) du périphérique. C'est également là que le DNS-313 peut être réinitialisé aux paramètres d'usine par défaut. De plus, vous pouvez enregistrer et charger des fichiers de configuration enregistrés.

Réinitialisation aux paramètres d'usine

Cliquez sur le bouton Restore (Restaurer), au-dessous de Defaults (Paramètres par défaut), pour restaurer le disque de stockage réseau aux paramètres par défaut. Le DNS-313 sera réinitialisé aux paramètres d'usine par défaut, puis redémarrera. Ce processusPEND environ 2 minutes. Au redémarrage,utilisez le User Name (Nom d'utilisateur) admin par défaut, sans mot de passer, pour vous reconnectcer. Le paramètre IP peut changer en fonction de la maniere dont il a été précédemment configuré. Au redémarrage,le DNS-313 est un client DHCP ; il peut donc être nécessaire d'utiliser l'utilitaire Easy Search pour étabrir une connexion. Si vous ne parvenez pas à vous connecter avec la même adresse IP,utilisez l'utilitaire Easy Search pour rechercher le périphérique et vous y connecter. La restauration aux paramètres d'usine par défaut ne modifie pas les données du disque dur.

Enregistrer ou charger des paramètres de configuration sur votre disque dur local
Une fois le DNS-313 configuré, il est judicieux de sauvegarder le fjichier de paramètres de configuration sur votre disque dur local. Pour sauvegarder le fjichier de paramètres de configuration du DNS-313, cliquez sur le bouton Save (Enregistrer), sous Configuration Settings (Paramètres de configuration), puis choisissez un emplacement sur votre ordinateur où enregistrer le fjichier. Ce fjichier peut ultérieurement être charge depuis votre ordinateur pour utiliser les mêmes paramètres de configuration.

Pour charger des paramètres de configuration depuis un fichier précédemment enregistré sur votre ordinateur, cliquez sur le bouton Browse (Parcourir) pour localiser le fichier, puis sur le bouton Load (Charger) pour charger les paramètres.

Temps d'inactivité

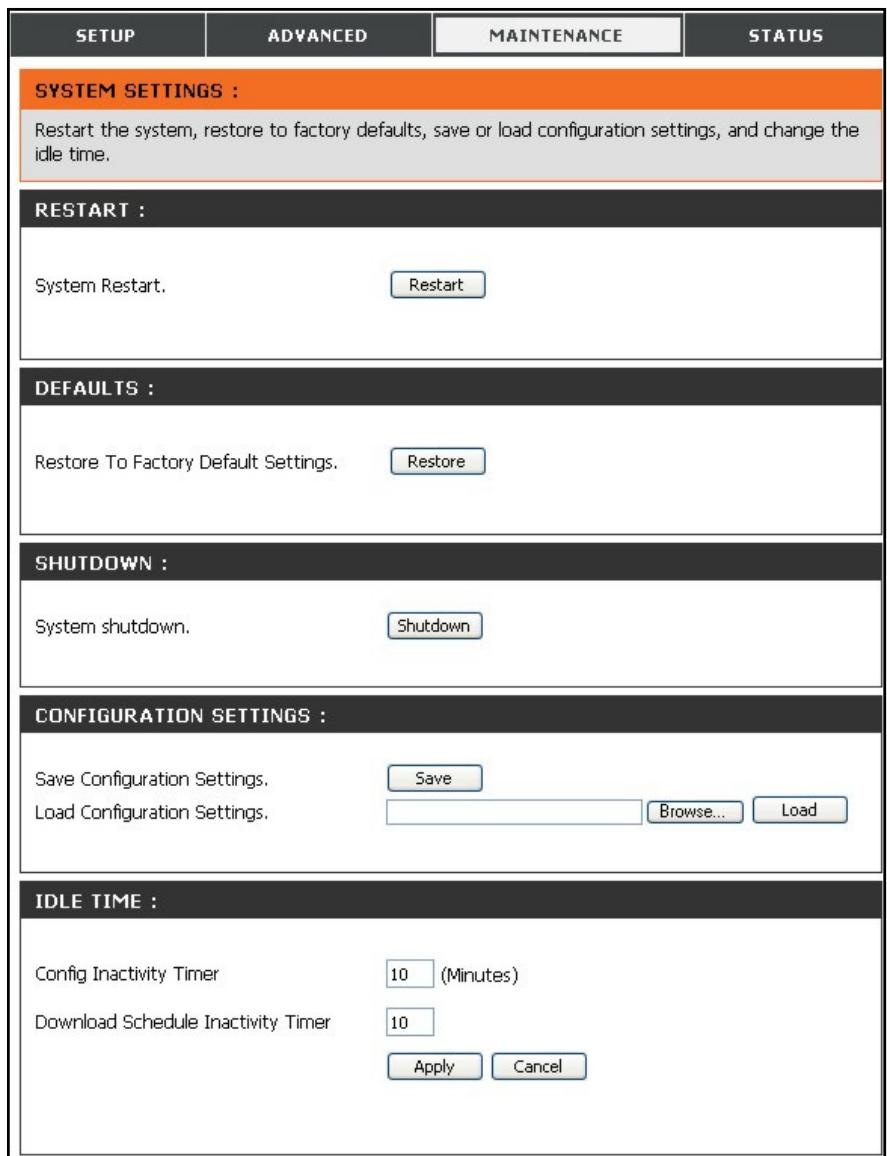

Utilisez la configuration Idle Time (Temps d'inactivité) pour définir le nombre de minutes d'inactivité autorisé avant que l'utilisateur ne soit déconnecté. Le Config Inactivity Timer

(Horloge d'inactivité de config.) est utilisé pour l'activité de l'administrateur de gestion Web. Si aucune activités n'utilise le gestionnaire Web pendant la période définie, l'administrateur est déconnecté et doit se reconnectcer pour continuer à l'utiliser. Le Download Schedule Inactivity Timer (Horloge d'inactivité des calendriers de téléchargesements) permet à l'utiliser de télécharger des fichiers. Les utilisateurs sont déconnectés après la période d'inactivité définie.

Mise à jour du microprogramme

Pourmettreàjourle microprogramme duDNS-313avecle dernier microprogramme disponible,allez sur le siteWeb deD-Link,puistelechargez la derniere version．Une fois letéléchargement terminé,utilisez le bouton Browse(Naviguer) pourlocaliserle fichierdu microprogramme survoire ordinateur，puiscliquez surleboutonApply(Appliquer) pourcommencer à chargerle microprogramme.

Alertes électroniques

Utilisez E-mail Alerts (Alertes électroniques) pour envoyer des notifications sur un compte de messagerie électronique concernant l' état du pérophérique DNS-313.

Pour configurer les alertes électroniques, pour vous connecter à un Account (Compte), saisissez le User Name (Nom d'utilisateur) et le Password ([Mot de passer] la connexion Anonymous [Anonyme] n'a pas besoin de ces informations sur le compte), l'adresse Sender E-mail (courrier électronique de l'émetteur) et l'adresse Receiver E-mail (courrier électronique du destinataire).

Incluez l'adresse IP du serveur SMTP, puis cliquez sur le bouton Test E-Mail (Courrier électronique test) pour vérifier que les paramètres sont corrects. Une fenêtre contextuelle indique si le test a réussi ou échoué. Cliquez sur le bouton Save Settings (Enregistrer les paramètres) lorsque le test a réussi, puis désisissez les déclenchements ou les types d'alertes utilisés pour les alertes.

Utilisez la section Alert Types (Types d'alertes) pour désir quelles alertes envoyer. L'alerte System Temperature (Température du système) arrêté le périphérique si la température sélectionnée est dépassée et envoie une alerte. Cliquez sur Save Settings (Enregistrer les paramètres) pour appliquer et enregistrer les nouveaux paramètres d'alerte.

Gestion de l'alimentation

La gestion de l'alimentation du disque dur sert à economiser l'électricité et à prolonger la durée de vie du disque dur. Sélectionnez Enable (Activer) ou Disable (Désactiver) pour activer ou désactiver la gestion de l'alimentation (elle est activée par défaut) et, si elle est activée, la période d'inactivité autorisée avant que le disque n'entre en mode veille. Cliquez sur Save Settings (Enregistrer les paramètres) pour appliquer et enregistrer les nouveaux paramètres.

Formatage

Le disque dur installé peut être reformaté dans le gestionnaire Web, à l'aide du menu Format Disk (Formater le disque). Pour ce faire, cliquez sur le bouton Confirm (Confirmer). Une boîte de dialogue avertit que toutes les données du disque seront effacées et demandera si vous âtes sûr de pouvoir formater le disque. Pour continuer, cliquez sur le bouton OK ; pour annuler la demande de formatage, cliquez sur le bouton Cancel (Annuler) ou fermez la boîte de dialogue. Le formatage peut prendre quelques minutes en fonction de la capacité du disque dur. Les disques sont formats dans un format de fichier de disque Microsoft appelé NTFS.

Pour réaliser un Scan Disk standard et rechercher les erreurs sur le disque dur, cliquez sur le bouton Scan Disk. Toutes les erreurs détectées sont répertoriées, avec une description et les options de réparation disponibles.

DNS dynamique

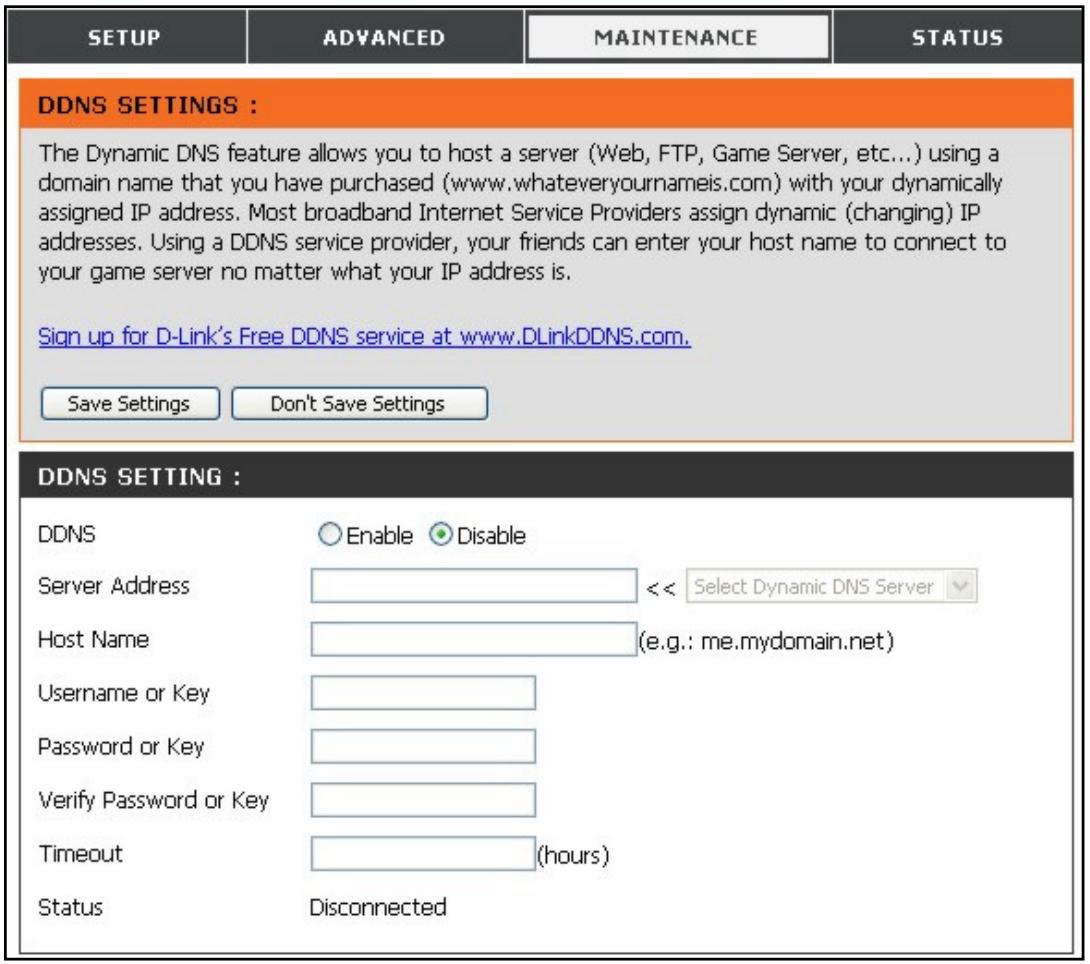

Le DNS-313 prend en charge le service DDNS (Dynamic Domain Name Service). Le DNS dynamique permet d'associer une adresse IP publique dynamique à un nom d'hôte statique dans n'importe lequel des nombreux domaines, ce qui permet d'acceder à un hôte en particulier à divers emplacements Internet. Il est activé pour permettre d'acceder à distance à un hôte en cliquant sur l'URL à lien hypertexte de type nom_hôte.dyndns.org. De nombreux FAI attribuent des adresses IP publiques à l'aide de DHCP, ce qui peut compliquer la localisation d'un hôte donné sur le réseau local à l'aide d'un DNS standard. Par exemple, si vous executez un serveur FTP publique, cela garantit que l'hôte peut être localisé sur Internet si l'aguide IP publique change. Le DDNS nécessite de configurer un compte comptant l'un des fournisseurs DDNS pris en charge.

Remarque: DDNS nécessite qu'un compte soit configuré avec l'un des serveurs DDNS pris en charge avant de l'engager sur le périphérique. Cette fonction ne fonctionne pas si aucun compte n'est accepté avec un serveur DDNS.

État

L'écran Status (État) répertorie les informations de base sur le réseau, les données du périphérique, y compris la capacité du disque dur et l'espace disponible, ainsi que la température du système du DNS-313.

Télécharges

La fonction Schedule Download (Calendrier des télécharges) du DNS-313 permet de gérer les télécharges et les sauvegardes de données.

Utilisez l'utilitaire Easy Search pour acceder au DNS-313. Mettez le DNS-313 en surbrillance dans la liste, puis cliquez sur Configuration pour acceder à l'utilitaire de configuration Web.

L'écran Login (Ouverture de session) du DNS-313 s'ouvre. Saisissez les User Name (Nom d'utilisateur) et le Password (Mot de passe) de connexion, puis cliquez sur le bouton Downloads (Télécharges). Le menu de configuration Schedule Downloads (Calendrier des télécharges) s'ouvre. Utilisez-le pour configurer le calendrier de téléchargement et de sauvegarde des données.

Téléchangements

Schedule List (Liste de calendriers): la Schedule List (liste de calendriers) affiche tous les télécharges et sauvegardes planifiés terminés, actifs et en attente.

Login Method (Méthode de connexion)	Sélectionnez la méthode de connexion appropriée pour acceder aux fichiers à télécharger. Si le site nécessite des justificatifs de connexion, sélectionnez Account (Compte), puis saisissez un nom d'utilisateur et un mot de passer corrects.
Type	Sélectionnez File (Fichier) ou Folder (Dossier) en fonction de ce que vous pouze télécharger ou sauvegarder.
URL	Saisissez l'URL du site ou du serveur d'où vous initiez le transfert. Par exemple: ftp://123.456.789/Test ftp://123.456.789/test.txt http://www.test.com/test.txt
Test	Cliquez sur Test pour vérifier que l'URL est valide et que le nom d'utilisateur et le mot de passer sont corrects.
Local	Cliquez sur Local pour définir le fichier ou dossier source parmi les volumes de disques internes. Cliquez sur Browse (Parcourir) pour selectionner le fichier ou dossier, puis sur OK pour accepter le chemin d'accès au réseau.
Save To (Enregistrer sur)	Saisissez un disque cible valide sur le DNS-313 ou cliquez sur Browse (Parcourir) pour rechercher la cible.
When (Quand)	Saisissez la date et l'heure auxquelles vous pouze que la sauvegarde ou le téléchargement planifiés se déroulent.
Recurring Backup (Sauvegarde répétitive)	Indiquez l'intervalle et l'heure auxquelles vous pouze que la sauvegarde ou le téléchargement soient exécutés de manière autonome.
Incremental Backup (Sauvegarde incrémentale)	Par défaut, toutes les sauvegardes et tous les téléchangements de fichiers/dossiers locaux sont en mode Overwrite (Remplacer): les fichiers identiques dans le dossier cible seront replacés par les fichiers source. Cochez Incremental Backup (Sauvegarde incrémentale) pour que le DNS-313 compare des noms de fichiers identiques au niveau de la source et de la cible. Les fichiers ne sont replacés que si le fichier source est plus élevé.

État du téléchargement

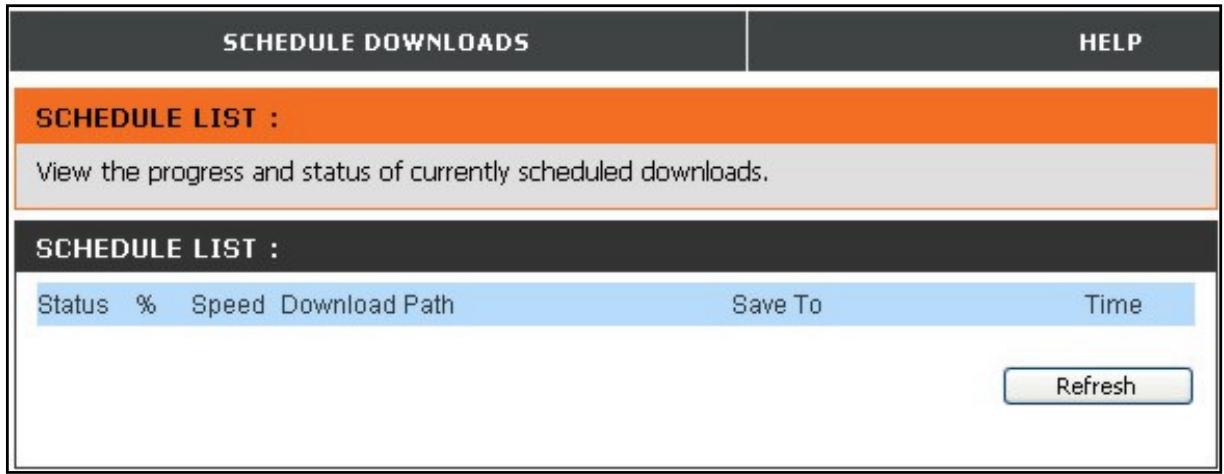

Cliquez sur le lien Status (État) pour afficher la Schedule List (Liste de calendriers). La Schedule List (Liste de calendriers) affiche tous les téléchargesements et sauvégardes planifiés terminés, actifs et en attente.

Fonction Direct Attached Storage (Stockage directement connecté)

Remar Avant d'utiliser la fonction Direct Attached Storage (Stockage directement connecté), vérifier que le DNS-313 a eté configuré. La fonction DAS ne fonctionne pas si le système n'a pas eté Installed.

Le DNS-313 dispose d'une fonction Direct Attached Storage (Stockage directement connecté) intégrée lui permettant de fonctionner en tant que disque portable USB 2.0. Il suffit de le brancher sur votre ordinateur pour qu'il s'installé automatiquement (s'il s'agit d'un ordinateur Windows 2000, XP ou Vista).

1. Connectez l'adaptateur d'alimentation à la prise de courant du DNS-313, puis branchez le cable USB au port USB à l'arrête du DNS-313.

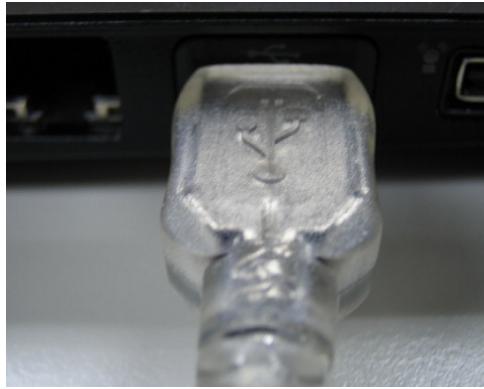

1. Insérez l'autre extrémité du cable USB dans le port USB de l'ordinateur fixe ou portable auquel vous ajoutez le DNS-313.

1. Activez le bouton d'alimentation du DNS-313. Sous Windows 200, XP et Vista, le DNS-313 s'installe automatiquement au demarrage.

1. Ouvrez Poste de travail ; le nouveau disque est present. Par défaut, il utilise la première lecture de lecteur disponible.

Remar Lorsque le DNS-313 sert de disque portable à port USB 2.0, la fonction de stockage réseau est désactivée. Pour reactiver la fonction de stockage réseau, veuilles eteindre le DNS-313 et débrancher le cable USB. Ensuite, branche le cable Ethernet et rallumez le DNS-313.

Caractéristiques techniques

NORMES

• IEEE 802.3
• IEEE 802.3u
• IEEE 802.3ab
  +USB2.0

TYPE DE DISQUE DUR PRIS EN CHARGE

• Disque dur SATA standard de toutes capacité
• Interne de 3,5 pouces

INTERFACES DU PÉRIPHÉRIQUE

• Port Ethernet Gigabit 1 10/100/1000
• 1 port USB 2.0
• Prise de courant pour adaptateur secteur externe

GESTION DU PÉRIPHÉRIQUE

• Via Internet Explorer v6 ou tout autre navigateur Java
• Alertes électroniques
• Serveurs iTunes et UPnP™ AV pour diffuser du contenu multimédia sur des lecteurs multimédia compatibles
• Serveur FTP intégré pour acceder aux fichiers depuis Internet
• Téléchargements planifiés sur des sites Web ou FTP
• Gestion de l'alimentation pour conserver l'énergie et allonger la durée de vie du disque dur
• Sauvegardes en temps réel avec logiciel de sauvegarde inclus
• Permissions de stockage pour les utilisateurs et les groupes
• Prise en charge de noms de fichiers en plusieurs langues

VOYANTS DE DIAGNOSTIC

• Alimentation
  +Réseau local (LAN)
  +HDD

TEMPERATURE DE FONCTIONNEMENT

• Fonctionnement : 0 ° à 55 °C
• Stockage : -20 ° à 70 °C

HUMIDITE

• Fonctionnement : 5 % à 90 % (sans condensation)

DIMENSIONS

• 200 (I) x 124 (H) x 49 (L) mm

POIDS

+1,29 kg
