Type de produit	Routeur sans fil 2,4 GHz
Marque	D-Link
Modèle	AirPlus Xtreme G DI-624 PLUS
Normes sans fil	802.11b/g (jusqu'à 108 Mbps avec la technologie Xtreme G+)
Ports LAN	4 ports Ethernet 10/100 Mbps Auto MDI/MDIX
Port WAN	1 port Ethernet 10/100 Mbps Auto MDI/MDIX
Alimentation	Adaptateur secteur 5V DC, 2,5A
Gestion	Interface web via navigateur (Internet Explorer 6, Netscape Navigator 6.2.3 et ultérieurs)
Protocoles WAN supportés	IP dynamique, IP statique, PPPoE
Sécurité sans fil	Chiffrement WEP 64/128/256 bits
DHCP	Serveur DHCP intégré
Dimensions (approx.)	192 x 118 x 31 mm
Poids (approx.)	300 g
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10% à 90% sans condensation
Contenu de l'emballage	Routeur, câble Ethernet, adaptateur secteur, CD-ROM (manuel et garantie)
Entretien et nettoyage	Débranchez l'appareil et nettoyez avec un chiffon doux et sec. N'utilisez pas de produits chimiques.
Sécurité d'utilisation	Utilisez uniquement l'adaptateur secteur fourni. Ne pas exposer à l'eau ou à des températures extrêmes.
Pièces détachées et réparabilité	Ce produit ne contient aucune pièce réparable par l'utilisateur. Contactez le support technique D-Link pour toute réparation.
Informations générales	Routeur sans fil pour partager une connexion Internet haut débit avec plusieurs ordinateurs. Configuration via assistant web intégré.

FOIRE AUX QUESTIONS - AIRPLUS XTREME G DI-624 PLUS D-LINK

Comment réinitialiser le routeur DI-624 PLUS aux paramètres d'usine ?

Pour réinitialiser le routeur, maintenez enfoncé le bouton Reset (situé à l'arrière) pendant environ 10 secondes avec un trombone. Les voyants clignoteront et l'appareil redémarrera avec les paramètres par défaut (adresse IP 192.168.0.1, aucun mot de passe).

Comment modifier le mot de passe administrateur du routeur ?

Connectez-vous à l'interface web via http://192.168.0.1. Allez dans l'onglet Tools (Outils) puis Admin. Saisissez le nouveau mot de passe et confirmez-le. Cliquez sur Apply (Appliquer).

Comment configurer le réseau sans fil (SSID et canal) ?

Accédez à l'interface web, cliquez sur Home (Accueil) puis Wireless (Sans fil). Modifiez le SSID et le Channel (canal) selon vos préférences. Validez en cliquant sur Apply (Appliquer).

Comment activer le chiffrement WEP sur le routeur ?

Dans l'interface web, allez dans Home > Wireless > Security. Sélectionnez WEP comme mode de sécurité. Choisissez la clé (64, 128 ou 256 bits) et saisissez la clé WEP. Cliquez sur Apply. Notez que le chiffrement peut réduire le débit.

Que faire si je n'arrive pas à accéder à l'interface web (192.168.0.1) ?

Vérifiez que votre ordinateur est configuré en obtenir une adresse IP automatiquement (DHCP). Assurez-vous d'être connecté à un port LAN du routeur. Si le problème persiste, réinitialisez le routeur aux paramètres d'usine.

Comment connecter mon routeur à Internet avec une connexion PPPoE (DSL) ?

Dans l'assistant de configuration, sélectionnez PPPoE. Saisissez le nom d'utilisateur et le mot de passe fournis par votre FAI. Assurez-vous d'avoir supprimé tout logiciel client PPPoE installé sur vos ordinateurs.

Puis-je utiliser un câble croisé pour connecter le routeur à mon modem ?

Oui, les ports WAN et LAN du DI-624 PLUS sont Auto MDI/MDIX, ce qui signifie qu'ils acceptent indifféremment les câbles droits ou croisés.

Comment cloner l'adresse MAC de mon ordinateur sur le routeur ?

Lors de la configuration, si vous choisissez Dynamic IP Address, un écran propose Clone MAC Address. Cliquez sur ce bouton pour copier l'adresse MAC de votre carte réseau. Vous pouvez aussi la saisir manuellement.

Quels adaptateurs sans fil sont compatibles avec le DI-624 PLUS ?

Le routeur est compatible avec tous les adaptateurs 802.11b/g. Les adaptateurs D-Link AirPlus Xtreme G+ (DWL-G650+ pour Cardbus, DWL-G520+ pour PCI) sont optimisés pour fonctionner avec ce routeur.

Comment obtenir de l'aide technique en France ?

Vous pouvez contacter le support technique D-Link France par téléphone au 0 820 0803 03 (service gratuit) ou visiter le site http://www.dlink.fr pour la documentation et les logiciels les plus récents.

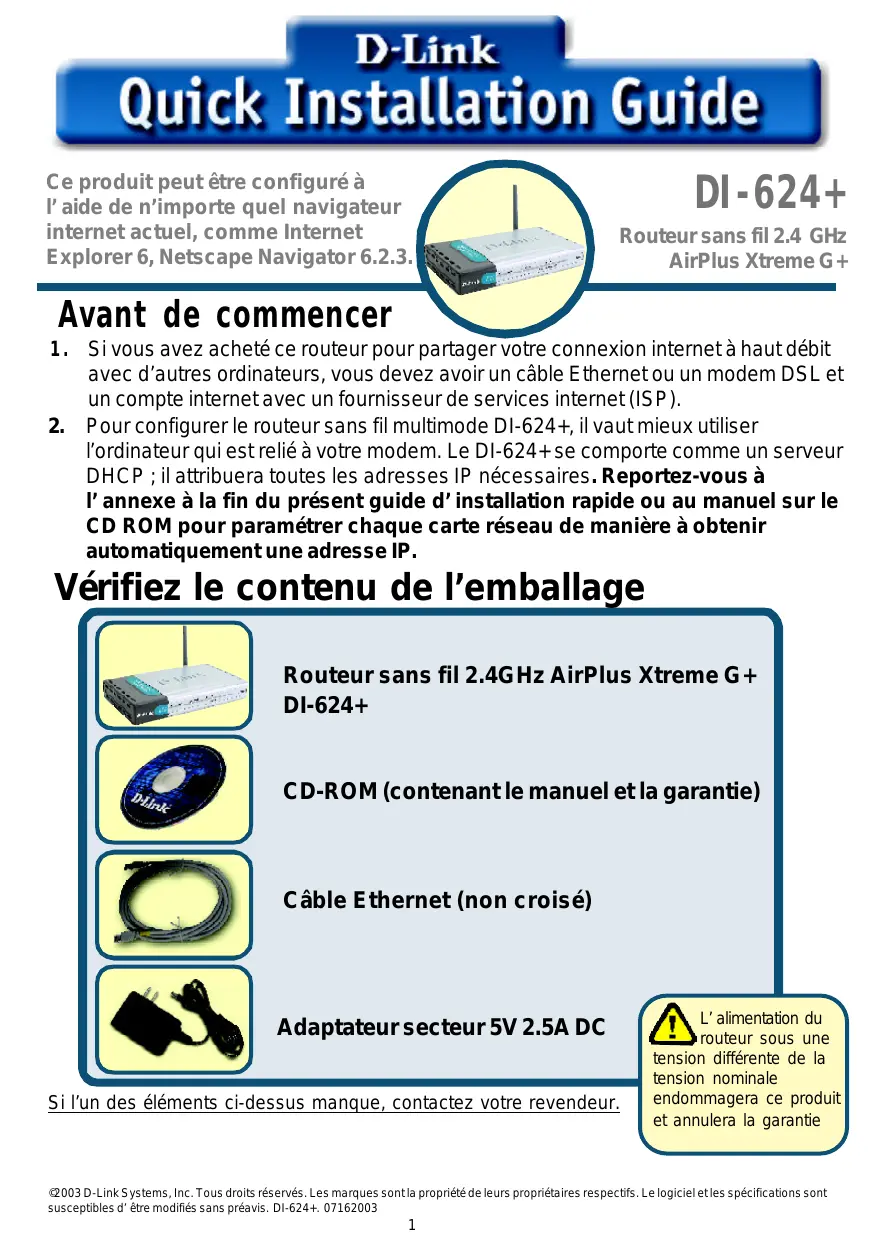

MODE D'EMPLOI AIRPLUS XTREME G DI-624 PLUS D-LINK

Ce produit peut être configuré à l'aide de n'importe quel navigateur internet actuel, comme Internet Explorer 6, Netscape Navigator 6.2.3.

DI-624+

Routeursansfil2.4GHz

AirPlus Xtreme G+

Avant de commencer

1. Si vous avez acheté ce routeur pour partager votre connexion internet à haut débit avec d'autres ordinateurs, vous devez avoir un cable Ethernet ou un modem DSL et un compte internet avec un fournisseur de services internet (ISP).
2. Pour configurer le routeur sans fil multimode DI-624+, il vaut mieux utiliser l'ordinateur qui est relié à votre modem. Le DI-624+ se comporte comme un serveur DHCP; il attribuera toutes les adresses IP nécessaires. Reportez-vous à l'annexe à la fin du présent guide d'installation rapide ou au manuel sur le CD ROM pour paramétrer chaque carte réseau de manière à atteindre automatiquement une adresse IP.

Vérifiez le contenu de l'emballage

Routeur sans fil 2.4GHz AirPlus Xtreme G+ DI-624+

CD-ROM (contenant le manuel et la garantie)

Câble Ethernet (non croisé)

Adaptateur secteur 5V 2.5A DC

L'alimentation du routeur sous une

Une tension différente de la tension nominale endommagera ce produit et annulera la garantie.

Si l'un des éléments ci-dessus manque, contactez votre revendeur.

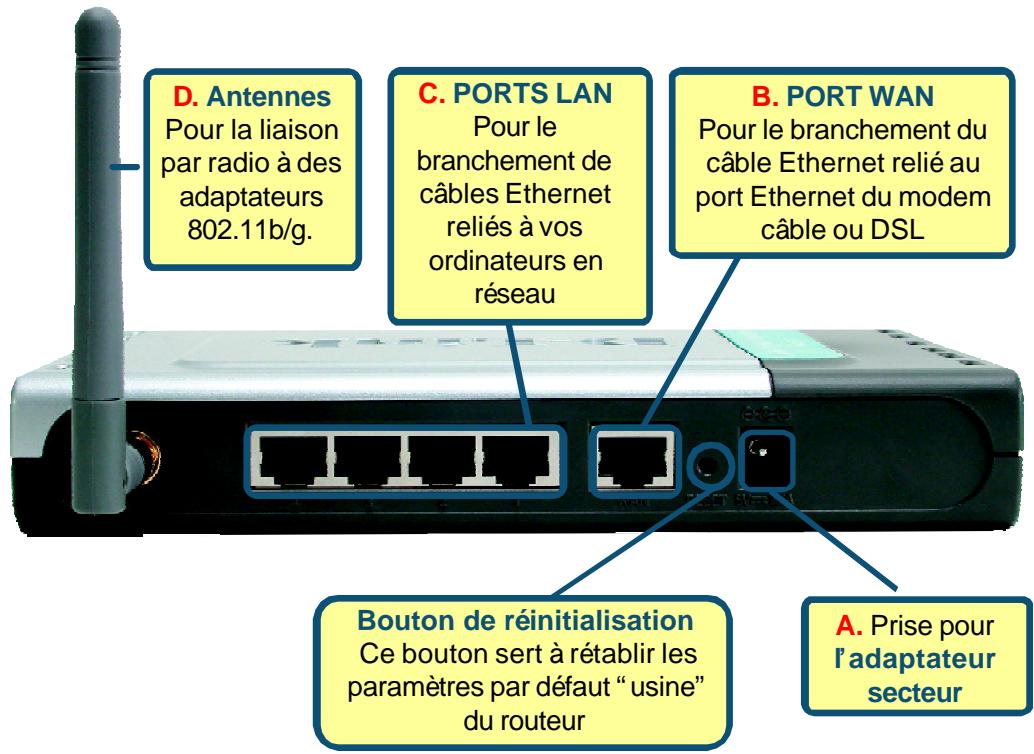

Raccordement du routeur sans fil di-624+ à votre réseau

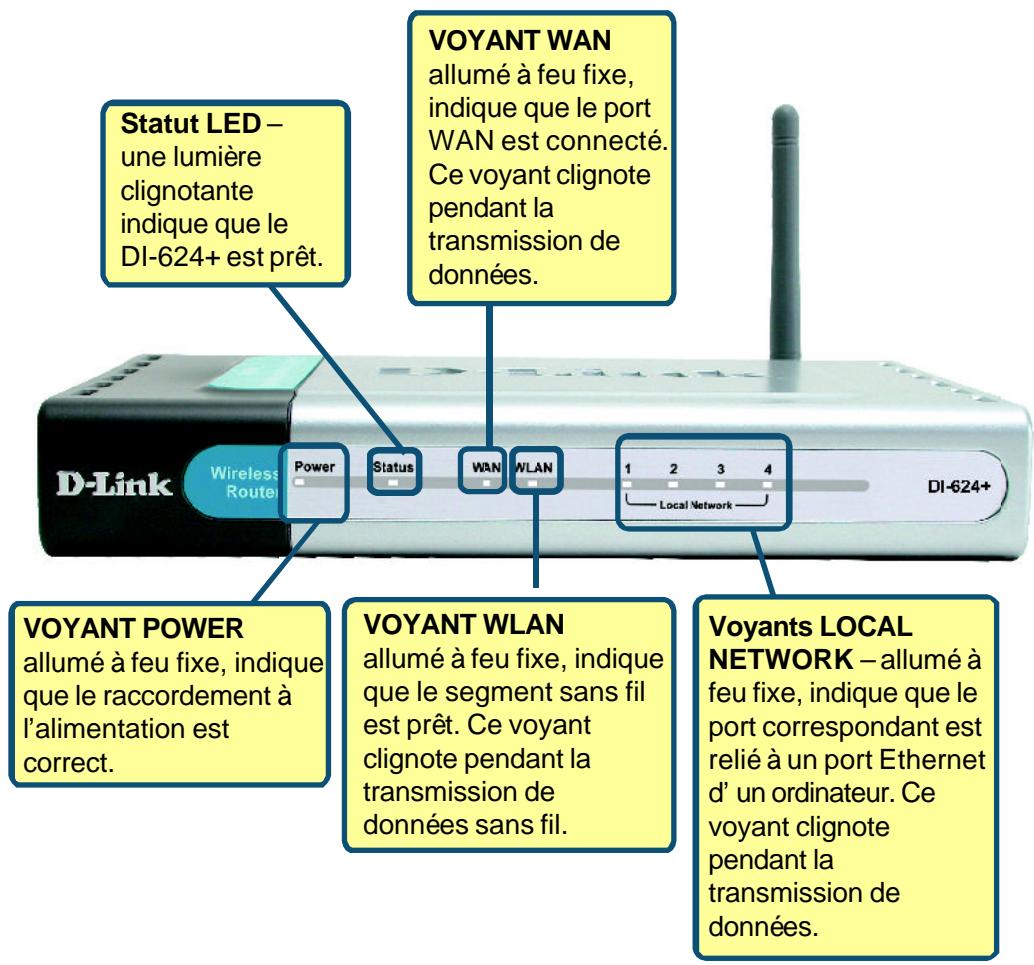

A. Connectez le câble de l'adaptateur secteur à la prise située à l'arrière du DI-624+ et branchez l'adaptateur secteur sur une prise murale ou sur un bloc multiprise. Le voyant d'alimentation doit s'allumer. B. Branchez un câble Ethernet entre le port WAN situé à l'arrière du DI-624+ et le port Ethernet de votre modem cable ou DSL. Le voyant WAN s'allume si le branchement est correct. C. Branchez un câble Ethernet entre le port LAN 1 situé à l'arrière du DI-624+ et un port Ethernet disponible de l'adaptateur réseau de l'ordinateur qui vous servira à configurer le DI-624+. Le voyant du port LAN 1 s'allume si le branchement est correct. (Nota : le port WAN et les ports LAN du DI-624+ sont Auto MDI/MDIX, ce qui peut dire que vous pouvez utiliser indifféremment un câble croisé ou non croisé sur ces ports). D. Les ordinateurs équipés d'adaptateurs sans fil 802.11b/g peuvent être reliés au DI-624+. L'adaptateur Cardbus sans fil AirPlus Extreme G+ DWL-G650+ et l'adaptateur PCI sans fil AirPlus Extreme G+ DWL-G520+ sont compatibles d'emblée avec le DI-624+.

Raccordement d'ordinateurs supplémentaires au di-624+

Avec des câbles Ethernet supplémentaires (CAT5 UTP), reliez chacun de vos ordinateurs en réseau (interface Ethernet) à l'un des trois ports LAN restants à l'arrière du DI-624+.

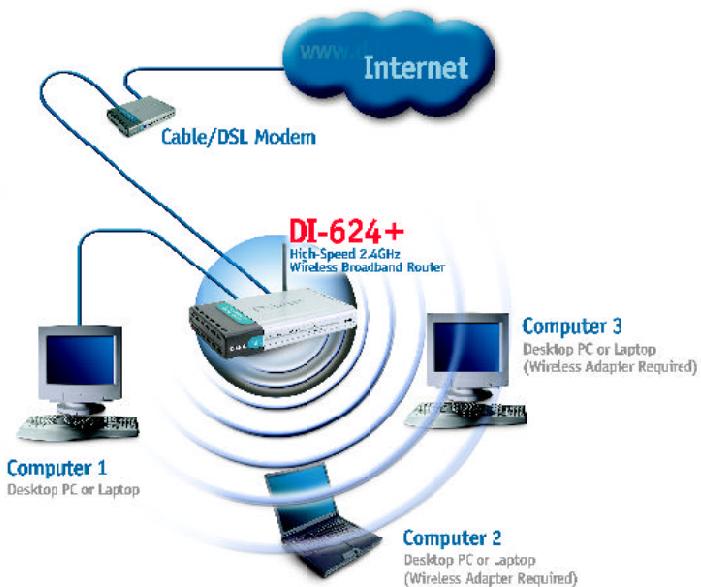

Une fois les opérations ci-dessus effectuées, votre réseau doit se présenter comme illustré ci-dessous:

Utilisation du wizard d'installation

Lancer votre navigateur Web et saisir "http:// 192.168.0.1" dans la boîte d'adresse URL. Puis appuyez sur la touche Entrée ou Retour.

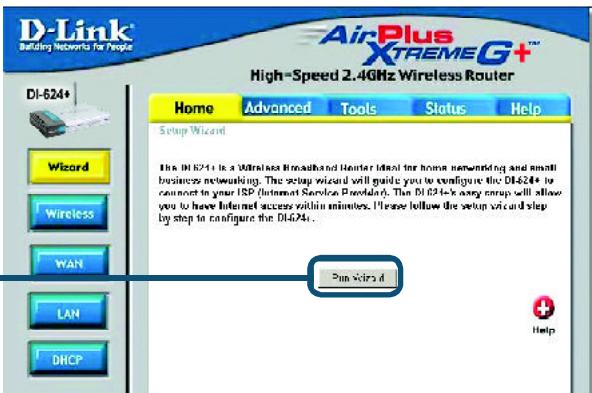

Une fois la connexion établie, l'écran d'accueil (Home) apparait.

Cliquez sur Run Wizard

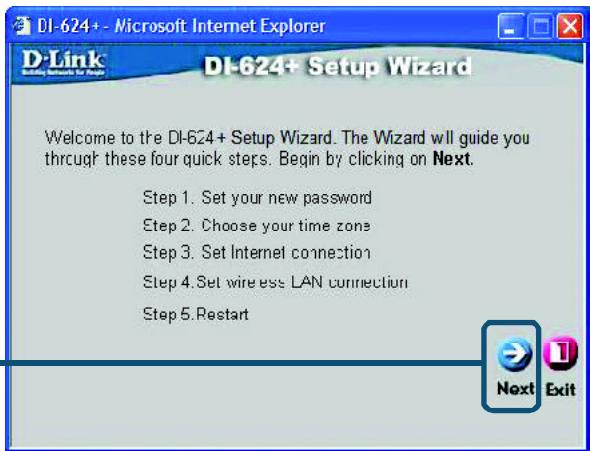

Les écrans suivants se succèdent.

Cliquez sur Suivant

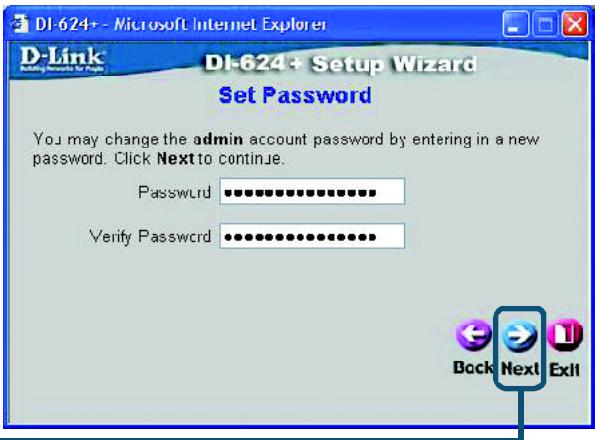

Choisissez votre nouveau mot de passe. Vous avez la possibilité de définir un mot de passe.

Cliquez sur Suivant

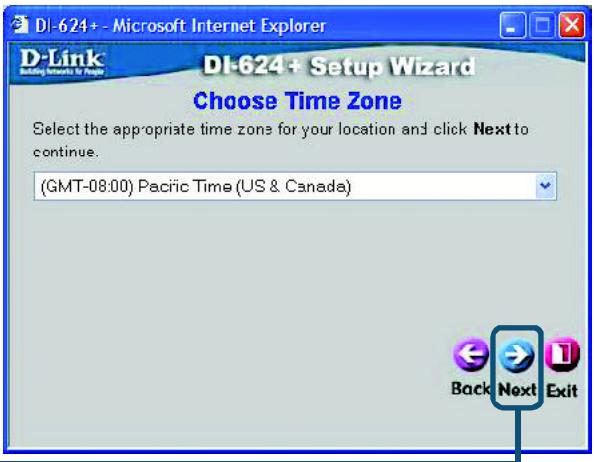

Choisissez votre fuseau horaire dans la liste déroulante

Cliquez sur Suivant

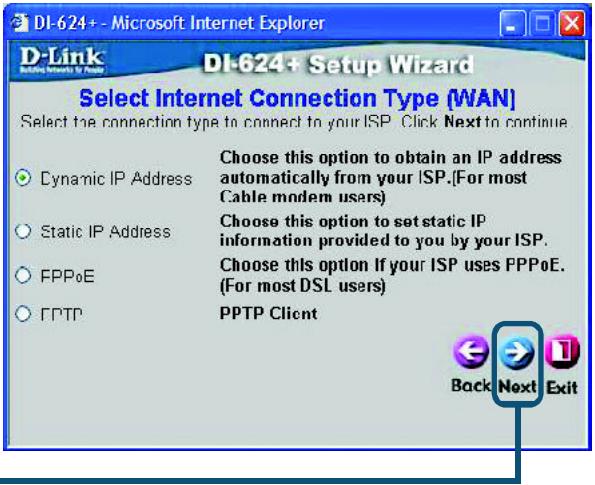

Sélectionnez votre connexion internet. Vous êtes invité à sélectionner le type de connexion internet pour votre routeur.

Cliquez sur Suivant

En cas de doute sur l'option à sélectionner, contactez votre fournisseur de services internet.

L'assistant de configuration (suite)

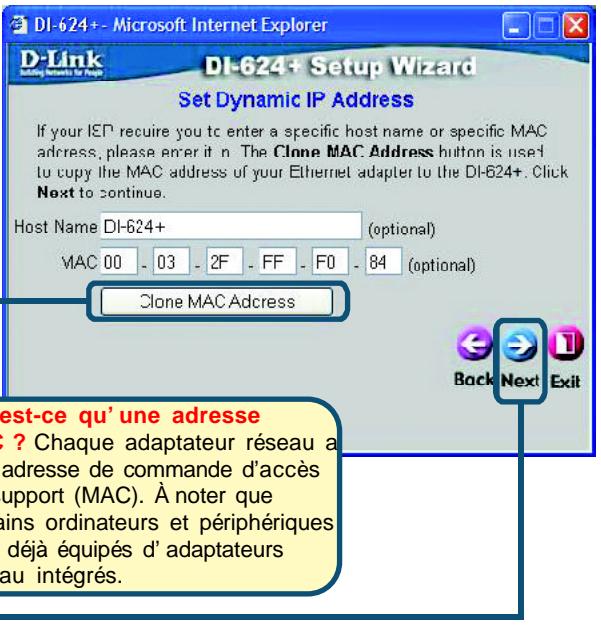

Si vous avez sélectionné Dynamic IP Address, l'écran ci-contre apparait :

Cliquez sur le bouton "Clone MAC Address" pour copier automatiquement l'adresse MAC de l'adaptateur réseau sur votre ordinateur. Vous pouvez également saisir manuellement l'adresse MAC,

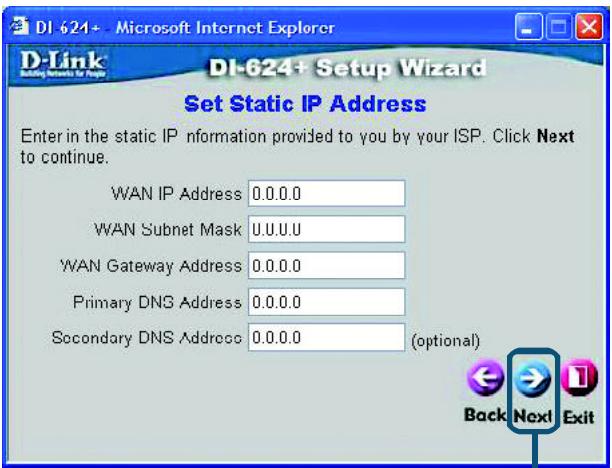

Si vous ISP peuvent une adresse IP statique et que cette option est sélectionnée, l'écran ci-contre apparait : Tapez les informations d'adresse IP qui vous ont été fournies à l'origine par votre ISP. Vous nevez replir tous les champs obligatoires.

L'assistant de configuration (suite)

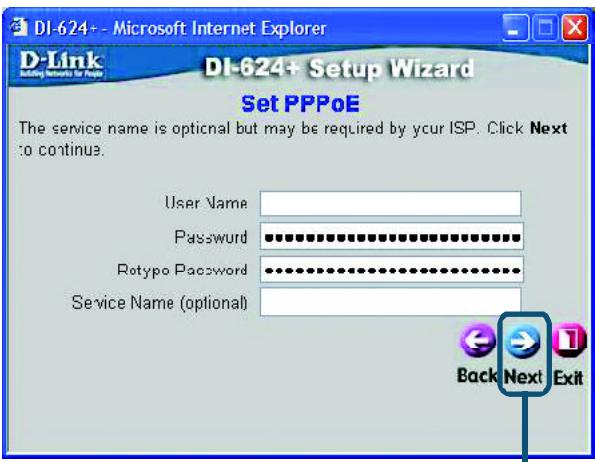

Si votre ISP utilise le PPPoE (protocole point à point sur Ethernet) et que cette option est sélectionnée, l'écran suivant apparait. (Utilisé principalement pour l'accès à l'internet par DSL).

Attention de supprimer tout logiciel client PPPoE existant de vos ordinateurs.

Tapez le nom d'utilisateur et le mot de passe que vous a fournis votre ISP.

Cliquez sur Suivant

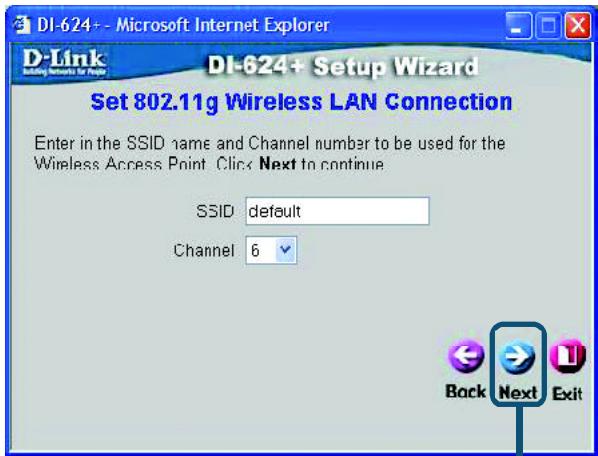

Paramétrage de la connexion sans fil.

Les paramètres de connexion sans fil par défaut de votre réseau sans fil 802.11g sont : SSID = default Channel = 6 Vous pouvez modifier ces paramètres pour les adapter à un réseau sans fil existant.

Cliquez sur Suivant

L'assistant de configuration (suite)

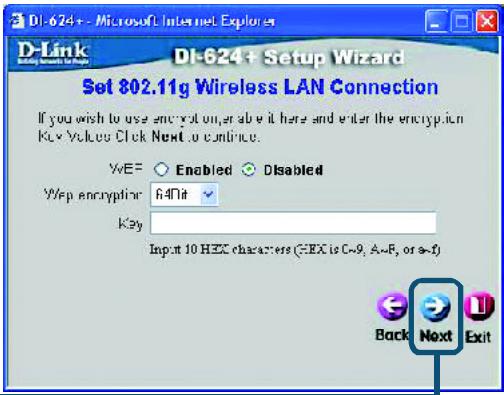

Si vous souhaitez utiliser le cryptage pour votre réseau 802.11b/g, le DI-624+ autorise trois niveaux de cryptage radio - 64-bits, 128-bits, et 256-bits. Par défaut le cryptage est désactivé. Vous pouvez modifier les paramètres de cryptage pour sécuriser les communications radio.

Cliquez sur Suivant

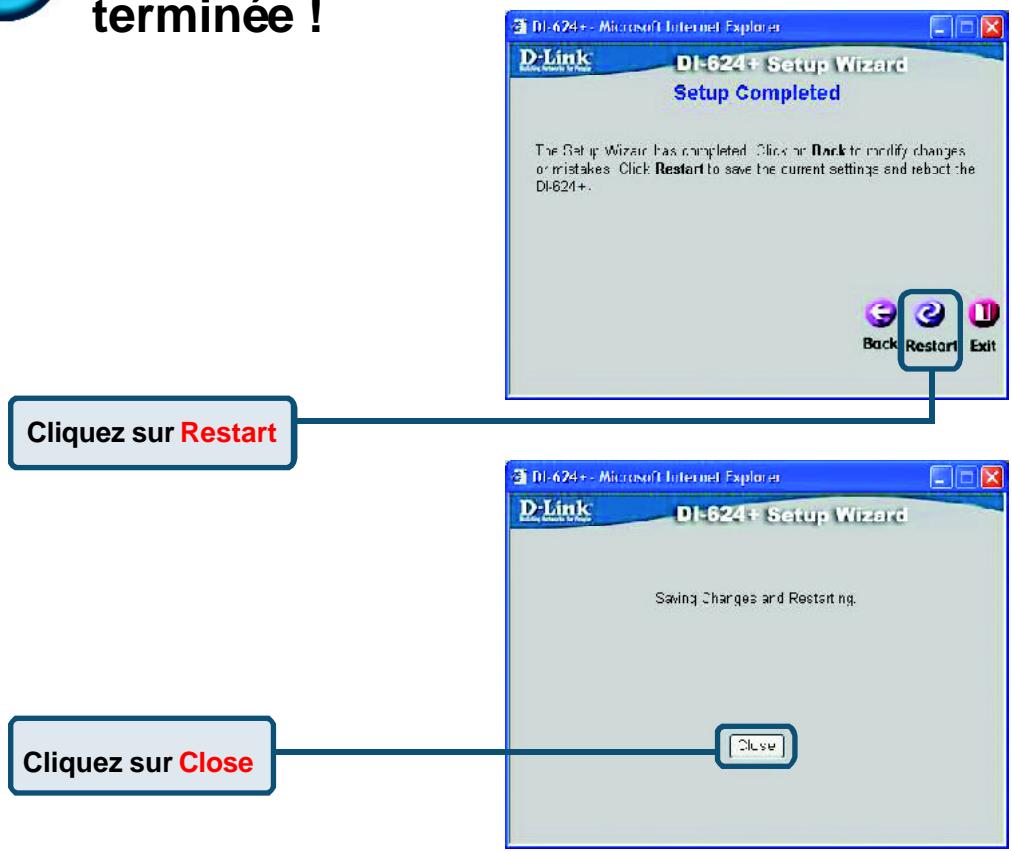

Pour tester votre connexion internet

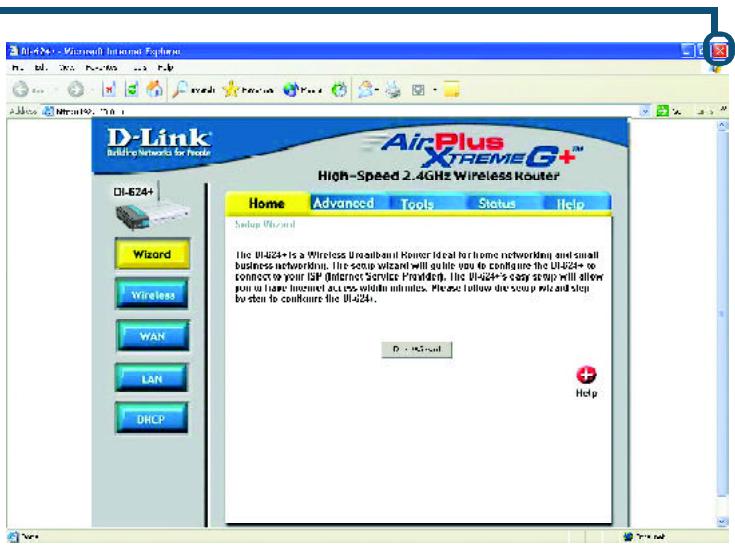

Vous revenez à l'écran d'accueil.

Cliquez sur

Relancez votre navigateur internet (Internet Explorer ou Netscape Navigator), pour vous connecter à votre site web favori afin de tester votre connexion internet.

Pour la définition d'autres paramètres ou pour des informations supplémentaires, utilisez les onglets Advanced, Tools, ou Status, ou bien reportez-vous au manuel qui se trouve sur le CD-ROM.

ANNEXE

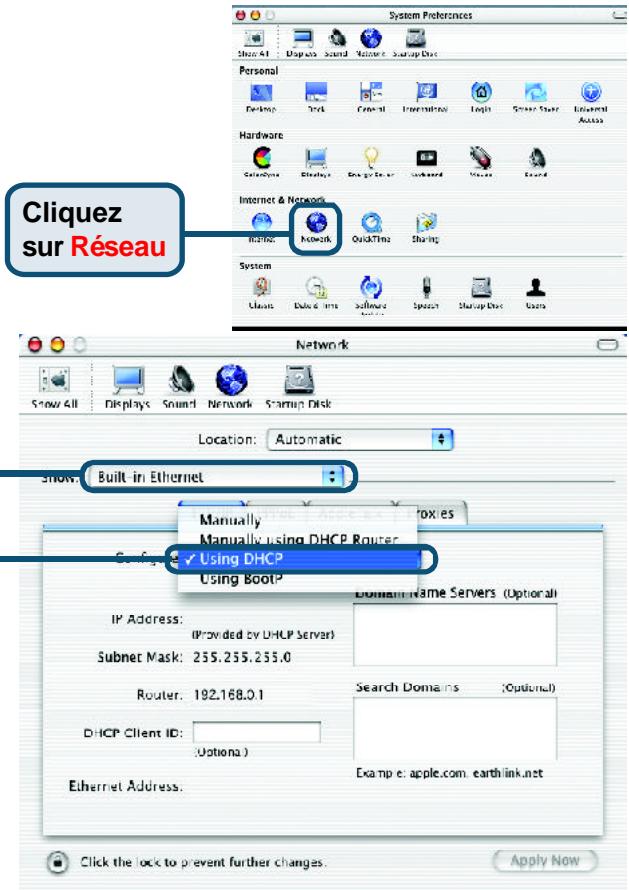

Pour vous connecter au réseau, assurez-vous que l'adaptateur réseau de votre ordinateur est configuré correctement. Voici comment configurer l'adaptateur réseau pour obtenir automatiquement une adresse IP pour le routeur à large bande DI-624+.

Sous Microsoft Windows XP: Cliquez sur Démarrer > clic droit sur Favoris réseau > sélectionnez Propriétés > double-cliquez sur la Connexion réseau associée à l'adaptateur Ethernet (c'est-à-dire D-Link DFE-530TX+).

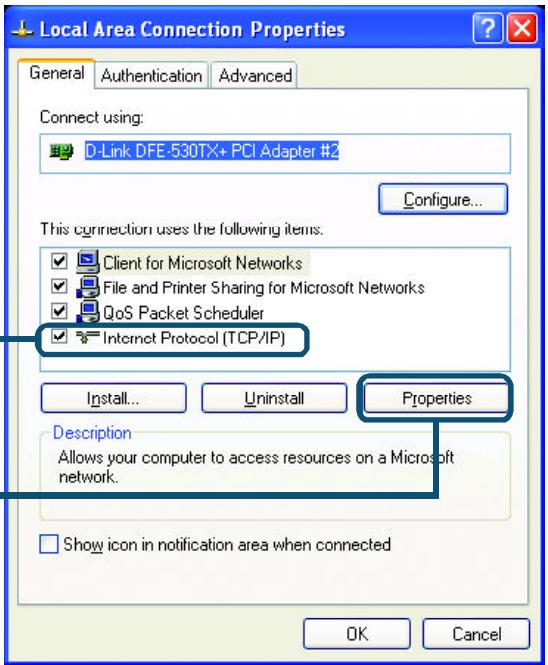

Cliquez sur Protocole internet (TCP/IP)

Cliquez sur Propriétés

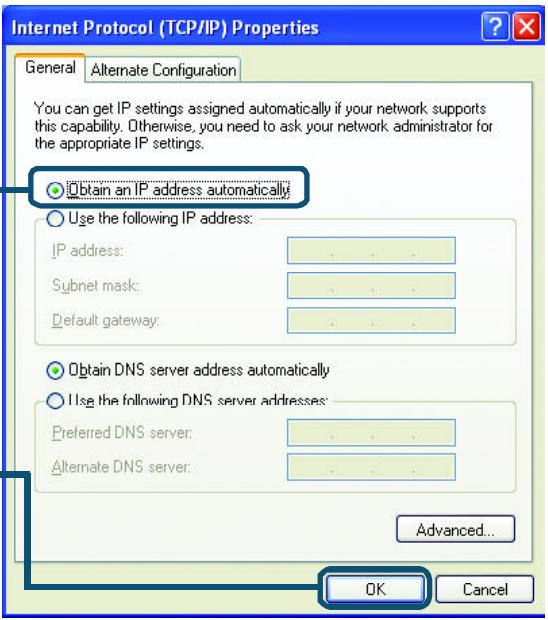

Sélectionnez Obtenir automatiquement une adresse IP

Cliquez sur OK Redémarrez éventuellement votre ordinateur

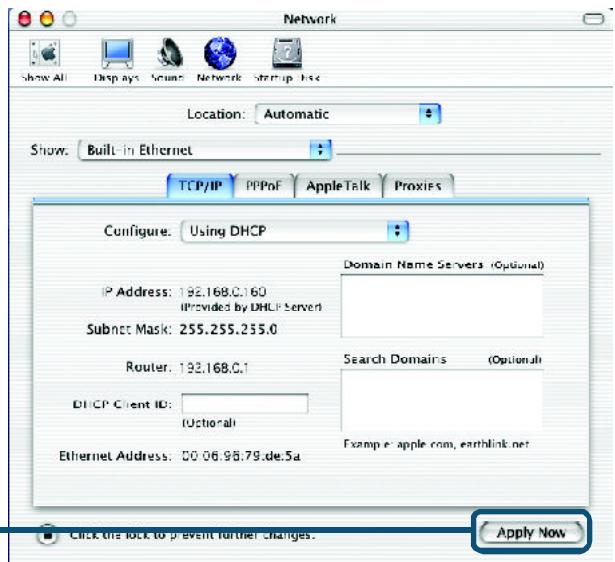

Cliquez sur appliquer maintenant

L'adresse IP, le masque de sous-réseau, l'adresse IP du routeur et l'adresse de l'adaptateur Ethernet apparaisent.

Vous trouverez la documentation et les logiciels les plus récents sur le site web D-Link.

Le service technique de D-Link est gratuit pour les clients aux Etats-Unis durant la période de garantie.

Ces clients peuvent contacter le service technique de D-Link par notre site internet ou par téléphone.

Assistance technique D-Link par téléphone : 0 820 0803 03

Assistance technique D-Link sur internet :

Web: http://www.dlink.fr
