MODE D'EMPLOI PEEKBOX 22 PEEKTON

En cas de dysfonctionnement, n’essayez pas de réparer l’appareil vous même. Ouvrir l’appareil peut vous exposer à des risques d’électrocution. Dans ce cas, faîtes appel à une personne qualifiée. a N’utilisez pas cet appareil à proximité de sources de chaleur et notamment de conduits d’air chaud, de cuisinières ou de tout autre appareil générant des sources de chaleurs. Il ne peut pas non plus être exposé à des températures inférieures à 5° ou supérieures à 35 °. N’utilisez pas cet appareil à proximité d’une zone d’humidité comme a une baignoire, un lavabo, une piscine ou d’un pot de fleurs. a Ne manipulez pas le câble d’alimentation si vous avez les mains humides. N’utilisez pas un câble d’alimentation endommagé. a Ne placez pas votre produit devant un projecteur de lumière ou près d’une source de chaleur. a N’utilisez pas de substances contenant de l’alcool, de l’essence, du détergent ou autres produits inflammables pour nettoyer la surface de l’appareil. a Ne faites pas tomber l’appareil, ne lui donnez pas de chocs, cela pourrait l’endommager gravement ainsi que le disque dur.

Lors de l’installation du disque dur, veuillez prendre soin de bien être déchargé de toutes charges électrostatiques. N’introduisez pas de liquide ou substance étrangère à l’intérieur de a l’appareil. Un court-circuit peut s’en suivre avec un risque de choc électrique ou de feu. a Ne pas couper, détériorer, ou placer d’objet lourd sur le câble d’alimentation. Un risque de choc électrique ou de feu peut s’en suivre.

!N’exposez pas votre appareil près d’une source de chaleur.

!Protégez votre appareil de l’eau, de l’huile, de la poussière et des matériaux magnétiques. !N’obstruez pas les ventilations de l’appareil ; gardez l’appareil dans un endroit aéré. !N’essayez pas de démonter ou de modifier l’appareil vous-même. !Ne laissez pas tomber l’appareil, cela causerait des dommages irréversibles à l’appareil et au disque dur.

!Ne touchez pas les câbles d’alimentation avec les mains humides, cela pourrait entraîner un choc électrique. N’utilisez pas de câble d’alimentation défectueux ou de prise électrique endommagée, cela entraînerait un risque de feu.

!Utilisez uniquement les accessoires fournis avec l’appareil ou recommandés par le fabriquant.

!Ne mélangez pas les piles neuves et usagées, changez les deux piles de la télécommande en même temps et retirez les si vous ne l’utilisez pas pendant un certain temps.

3. WINDOWS 98 et ME ne supportent pas le système de fichiers en NTFS, ainsi que n’importe quel disque dur formaté en NTFS. De façon à pouvoir utiliser la PEEKBOX 22 avec l’un de ces systèmes d’exploitation, il est nécessaire de formater le disque dur en FAT32. 4. Laissez refroidir le disque dur lorsque vous l’enlevez de la PEEKBOX 22, certains disques durs peuvent être extrêmement chauds. 5. Ne jamais arrêter l’unité lors de l’upgrade avec un nouveau firmware. Dans un tel cas, l’appareil pourrait ne plus fonctionner correctement et vous perdriez le bénéfice de la garantie. 6. La PEEKBOX 22 supporte une douzaine de formats et codecs. Elle ne reconnaîtra pas systématiquement toutes les variantes de codecs car elle est limitée aux versions standards citées dans les spécifications techniques du manuel. 7. Nous vous recommandons vivement de sauvegarder les données stockées sur la PEEKBOX 22, en cas de panne du disque dur, PEEKTON ne pourra pas être tenu responsable des pertes de données. 8. Les câbles et accessoires fournis avec l’appareil sont prévus pour un fonctionnement optimal, si vous achetez d’autres accessoires, la performance pourrait être diminuée.

Veuillez noter que vous pouvez constater des différences entre le manuel et le produit.

Par la présente, ESM déclare que le modèle PEEKBOX 22 est conforme aux exigences et aux autres dispositions de la directive 89/336/EEC et aux exigences de la directive basse tension DBT 73/23 modifiée par la directive 93/68. Les produits PEEKTON sont tous fabriqués selon les normes RoHs depuis le 1er juillet 2006. La société ESM est membre fondateur de la société ECOLOGIC afin de collecter sélectivement, puis traiter les Déchets des Equipements Electriques et Electroniques ménagers (DEEE) en fin de vie. Ce symbole indique que votre appareil est pourvu d’une double isolation électrique prévue pour les appareil de classe II. Autorisé par Dolby Laboratories. “Dolby”, “AC3”, “Pro Logic” et le symbole double D sont des marques commerciales déposées de Dolby Laboratories, tous droits réservés.

Windows 98Se / ME / 2000 / XP / VISTA sont des marques déposées par la société Microsoft, Inc.

En cas de défaut de fonctionnement pendant la période de garantie, vous pouvez contacter notre HOTLINE au 0820.03.03.03(*) qui vous indiquera la procédure à suivre. Lors de l’envoi de votre produit dans un centre agréé, nous vous prions de joindre la copie de votre facture d’achat ou du ticket de caisse et d’écrire dessus la nature de la panne constatée. Notre garantie exclue toute défectuosité due à une utilisation anormale, les dégâts matériels, la reprise de toute intervention effectuée par un tiers non autorisé par PEEKTON ainsi que : c

Les tentatives de réparation effectuées par une station technique non agréée. c L’absence du numéro de série ou de preuve d’achat. c Les incidents entraînés par l’emploi de consommables ou d’accessoires non conformes aux spécifications PEEKTON. c Toutes opérations qui incombent à l’utilisateur, lesquelles sont décrites dans le manuel d’utilisation. c Une alimentation électrique non conforme aux spécifications d’installation et d’environnement. c Les accidents ou catastrophes y compris les incendies, dégâts des eaux, foudre et tremblements de terre. c Les pièces d’usure normale dites consommables : Piles, accus etc... c Le remplacement de pièces cosmétiques ou de pièces dues à la détérioration ou à la déformation anormale d’un produit. c Les accessoires égarés ou manquants. c Lorsqu’un produit est utilisé à titre professionnel. c Lors d’une mise à jour d’un firmware non agréé par PEEKTON France.

Service après vente

- Un objet étranger ou un liquide a pénétré à l’intérieur de l’appareil. - L’appareil a été exposé à la pluie ou à l’humidité. - L’appareil ne semble pas fonctionner normalement. - Les performances de l’appareil se sont sensiblement modifiées. - L’appareil est tombé ou le coffret a été endommagé. NE TENTEZ PAS DE RÉPARER L’APPAREIL VOUS-MEME. IMPORTANT : Veuillez conserver une preuve d’expédition de votre produit.

Sté NES (SAV PEEKTON), Rue des Genêts, Zone de la Saussaye, 45545 SAINT CYR EN VAL Hot Line : 0820.03.03.03 (*) Du Lundi au Vendredi de 9h30 à 12h30 et de 14h à 18h (0,19 €/mn) Site Internet : www. peekton.com Informations : info@peekton.com

Mise à jour du firmware

Il est possible de mettre à jour cet appareil en téléchargeant le dernier firmware sur notre site Internet www.peekton.com. Formats des fichiers supportés

Vidéo MPEG1/2, MPEG4, VCD (DAT), SVCD, XVID.

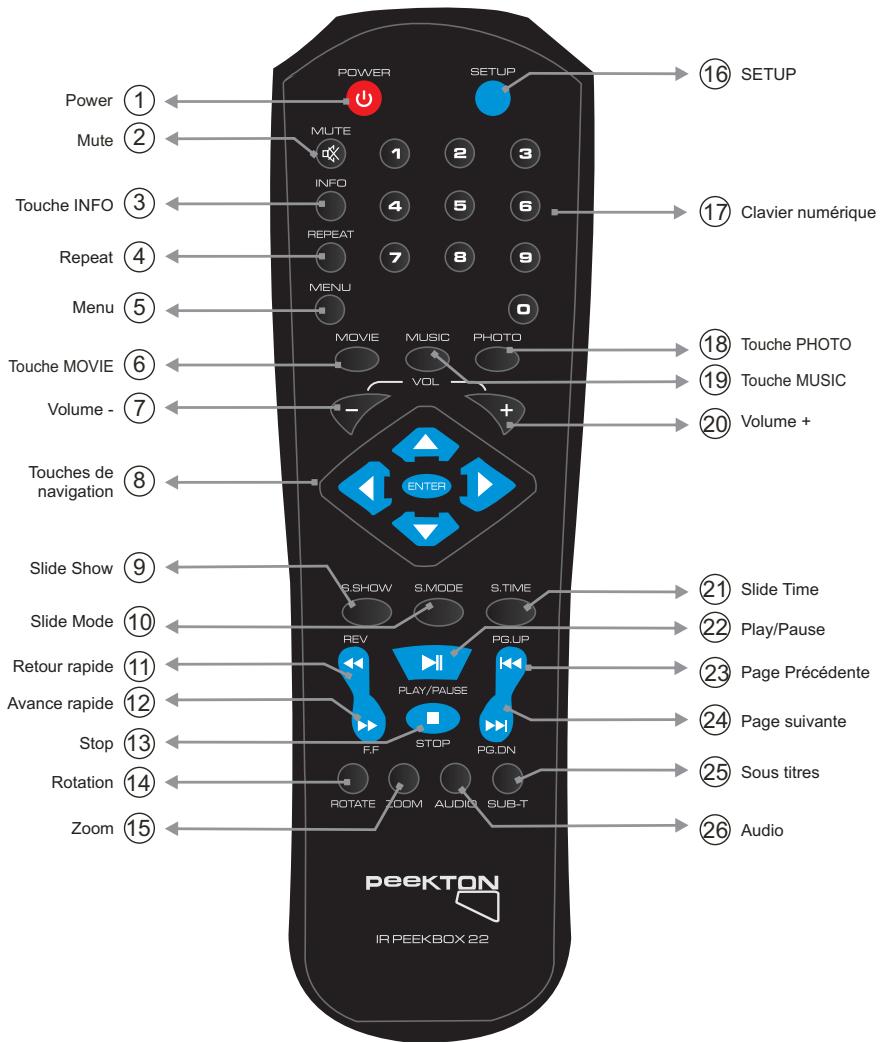

Audio MP3, WMA. 2) MUTE : Coupe le son de votre PEEKBOX 22. 3) INFO : Affiche des informations liées à la lecture d’un fichier. 4) REPEAT : Permet la répétition d’un ou plusieurs fichiers. 5) MENU : Accède au menu principal de l’appareil. 6) Touche MOVIE : Permet d’accéder au menu FILM. 7) VOLUME - : Diminue le niveau du volume sonore. 8) Touches navigation : Permet la sélection et la navigation dans les menus. 9) SLIDE SHOW : Permet de changer le type de transition lors d’un diaporama. 10) SLIDE MODE : Permet de choisir le mode de lecture Photo. 11) RETOUR RAPIDE : Effectue un retour rapide sur le fichier en cours. 12) AVANCE RAPIDE : Effectue une avance rapide sur le fichier en cours. 13) STOP : Arrête la lecture du fichier en cours. 14) ROTATION : Permet de faire une rotation de la photo lue. 15) ZOOM : Effectue un zoom sur la vidéo ou photo en cours de lecture. 16) SETUP : Permet d’accéder au menu SETUP.. 17) Clavier numérique : Touches de 1 à 9 pour la saisie des chiffres. 18) Touche PHOTO : Permet d’accéder au menu PHOTO. 19) Touche MUSIC : Permet d’accéder au menu MUSIC. 20) VOLUME + : Augmente le niveau du volume sonore. 21) SLIDE TIME : Permet de changer la durée d’affichage de chaque photo. 22) PLAY / PAUSE : Lance la lecture d’un fichier et/ou le met en pause. 23) PG PREC. : Permet de revenir à la page précédente ou effectue un saut de piste avant. 24) PG SUIV. : Permet de passer à la page suivante ou effectue un saut de piste arrière. 25) SOUS-TITRES : Changement de piste ou désactivation des sous-titres. 26) AUDIO : Changement de piste audio lors de la lecture fichier audio/vidéo.

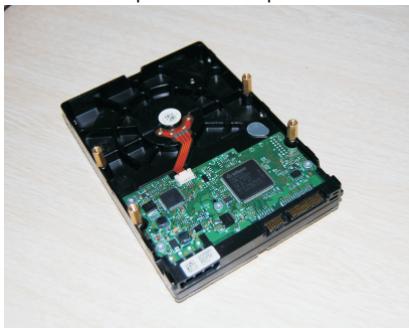

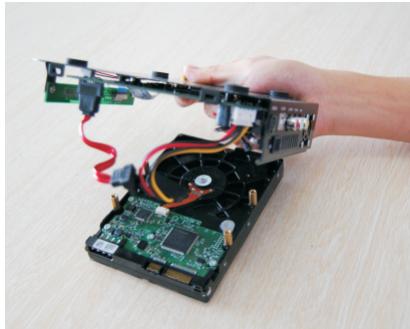

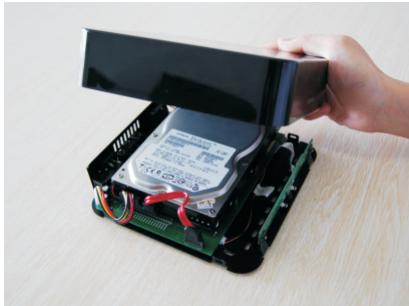

Les 6 encoches sont sur le dessous de l?appareil. 3. Positionnez le socle du boîtier à l?envers sur le disque dur afin d?aligner les cales du disque avec les trous inférieurs du boîtier.

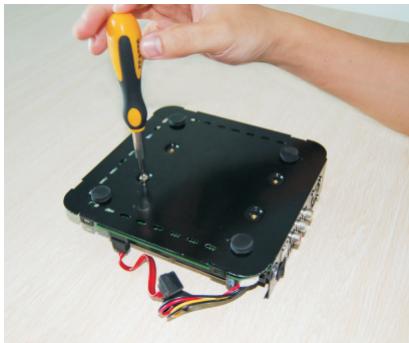

4. Vissez le disque dur par le dessous

à l?aide des vis fournies.

5. Connectez les cordons d?alimentation et

SATA entre le disque dur et le boîtier.

6. Repositionnez le couvercle du boîtier et clipsez le sur son socle.

L?intégration du disque dur est maintenant terminée, vous pouvez l?utiliser comme un disque dur externe USB.

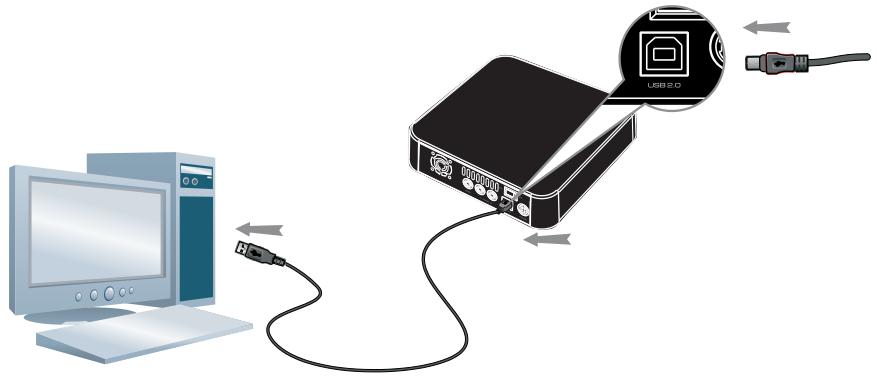

6.2 Connexion à l’ordinateur via le port USB

1. Branchez le petit connecteur du câble USB sur le port USB de votre PEEKBOX 22. 2. Branchez le grand connecteur du câble USB sur un des ports USB de votre ordinateur.

Important : Si vous avez acheté votre PEEKBOX avec un disque dur intégré, il est déjà formaté et doit apparaître dans votre « Poste de travail » comme un disque dur amovible.

Il est nécessaire de faire attention à vos manipulations lors de la création de la partition puis du formatage de votre disque dur. Attention à ne pas exécuter les commandes suivantes sur votre ordinateur pendant le processus de formatage de votre PEEKTOX 22.

Si vous procédez aux manipulations suivantes sur le disque dur de votre système, votre ordinateur ne pourrait plus redémarrer. ASSUREZ VOUS QUE VOUS ALLEZ FORMATER LE DISQUE DUR DE LA PEEKBOX 22 ET NON CELUI DE VOTRE ORDINATEUR. EN REGLE GENERALE, LE DISQUE DUR DE VOTRE ORDINATEUR EST APPELE (C). Si vous pensez ne pas être en mesure de formater votre disque dur sans problème, n’hésitez pas à faire appel à une personne ayant déjà effectuée cette manipulation. Nous déclinons toute responsabilité en cas de perte de données, dûe à une mauvaise manipulation.

1. Sur votre PC, rendez vous dans le menu

“Démarrer”, puis faites un clic droit sur l?icône “Ordinateur” puis, choisissez “Gérer”.

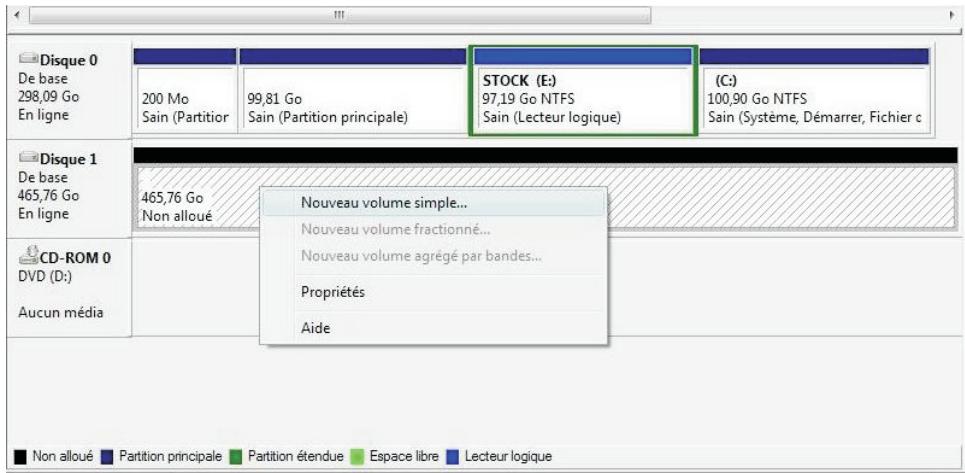

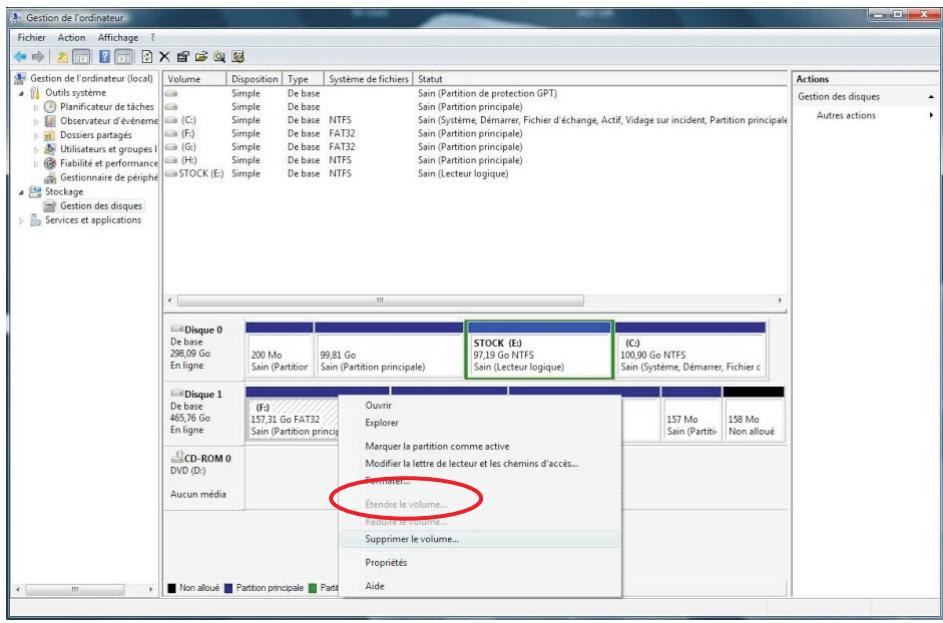

2. Vous accédez ensuite au logiciel “Gestion de l’ordinateur”. Sélectionnez “Gestion des disques” dans la colonne de gauche. Dans la partie droite, faites un clic droit puis choisissez “créer une nouvelle partition” (2).

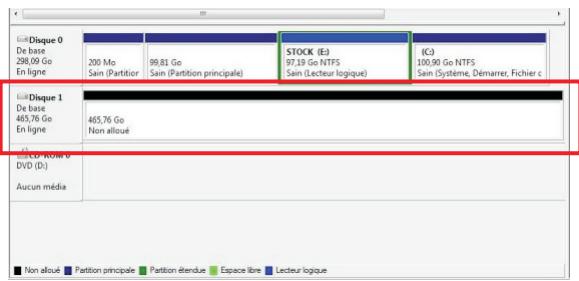

Il est représenté par une bande horizontale de couleur noire.

Vous pouvez alors passer à l?étape suivante consistant à créer une nouvelle partition (ou volume simple).

La majorité des paramétrages doivent conserver leur valeur par défaut.

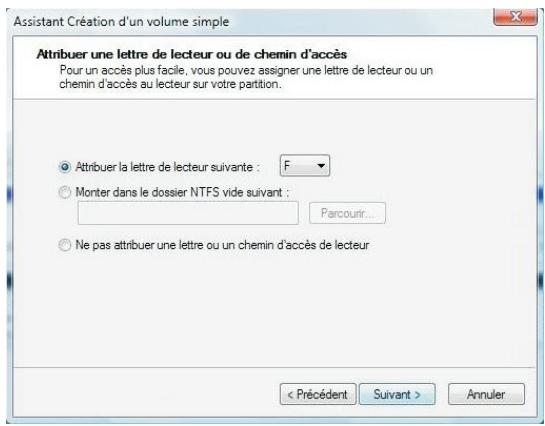

La première fenêtre vous présente l?assistant, cliquez sur suivant pour obtenir la fenêtre suivante.

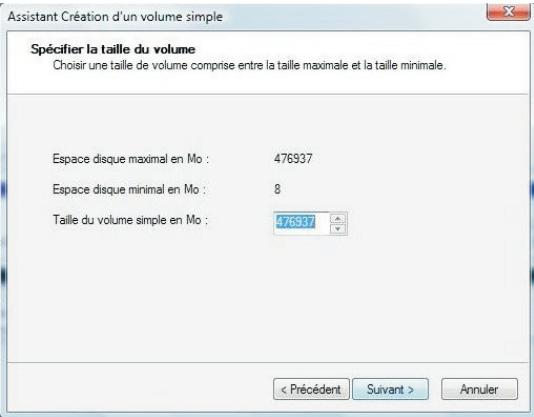

Cette fenêtre vous présente la capacité de votre disque dur qui peut légèrement différer des caractéristiques annoncées.

Ne modifiez pas les valeurs par défaut et cliquez directement sur “Suivant”.

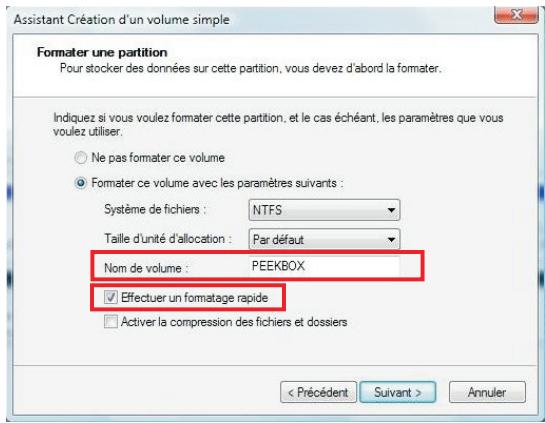

7. La fenêtre suivante propose différents système de fichiers pour le formatage ainsi que certaines autres options. Ici, vous ne devez modifier que deux valeurs : - Nom de volume (de préférence en majuscules et en un seul mot) - Effectuer un formatage rapide (doit être coché)

Vous pouvez ensuite cliquez sur “Suivant”.

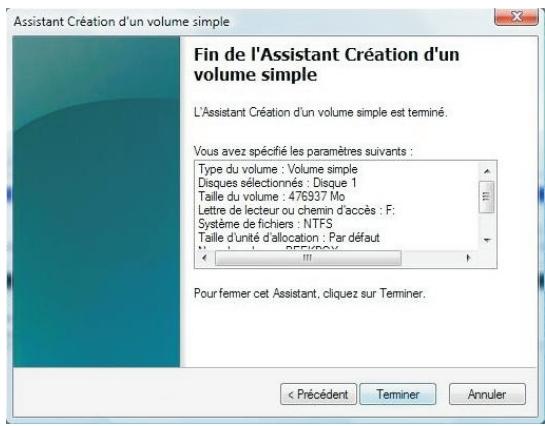

“Terminer” pour lancer le formatage.

9. Lorsque le formatage est lancé, la mention “formatage en cours...” s?affiche dans la ligne.

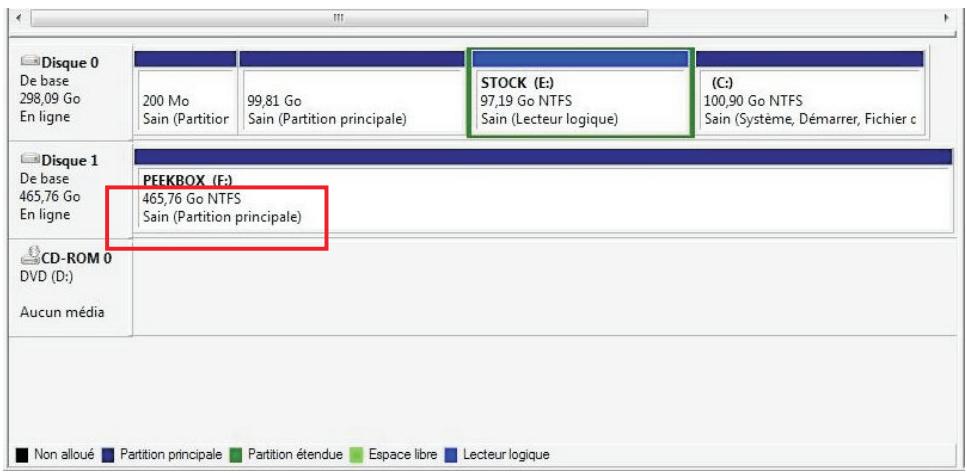

Le formatage peut prendre quelques minutes, ne déconnectez pas la Peekbox pendant cette procédure. Lorsque la mention “Sain” apparaît, le disque dur doit s?afficher dans le “Poste de travail” ou “Ordinateur”. Vous pouvez alors fermer l?outil de Gestion des disques et vous rendre dans votre Explorateur de fichiers.

N?oubliez pas d?utiliser la fonction “Retirer le périphérique en toute sécurité” de Windows disponible dans la barre des tâches.

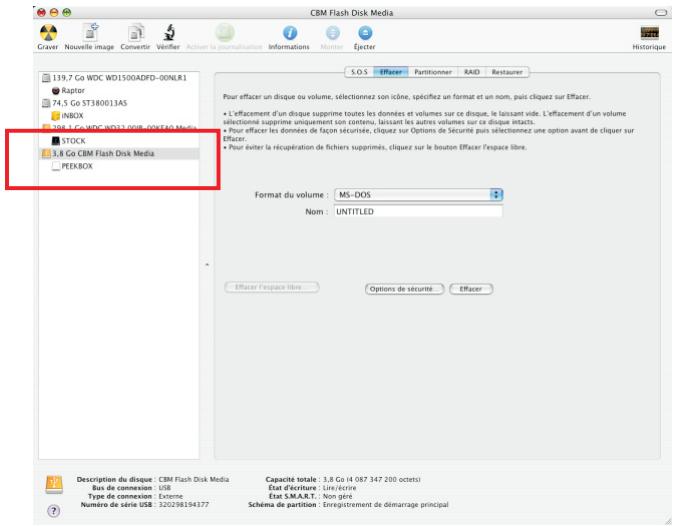

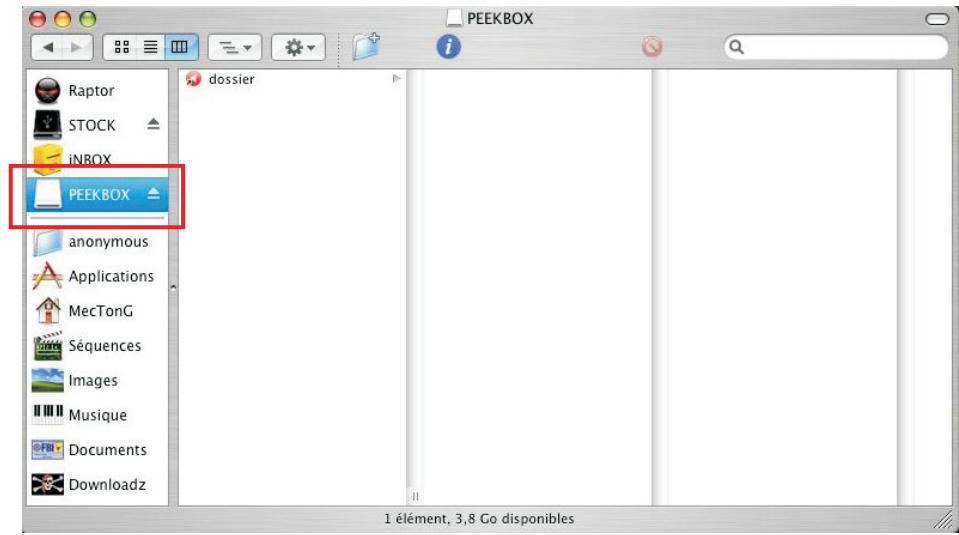

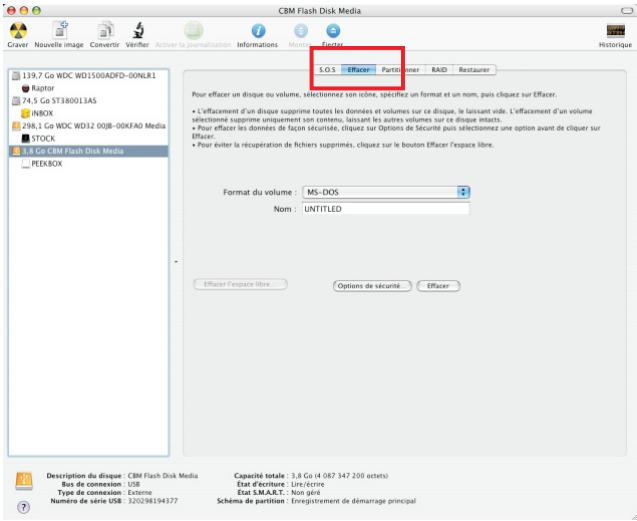

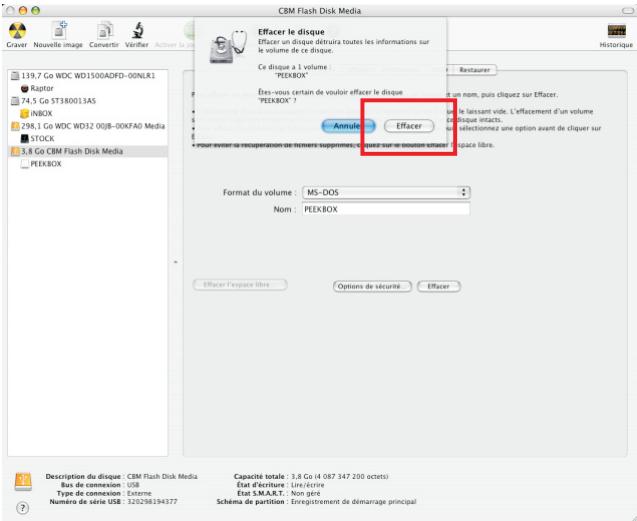

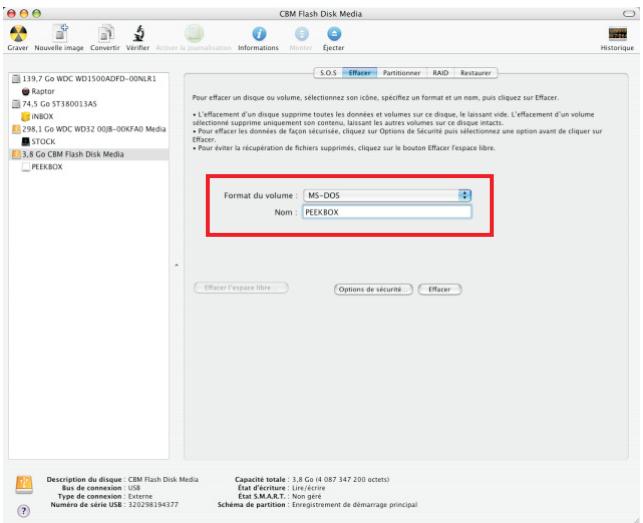

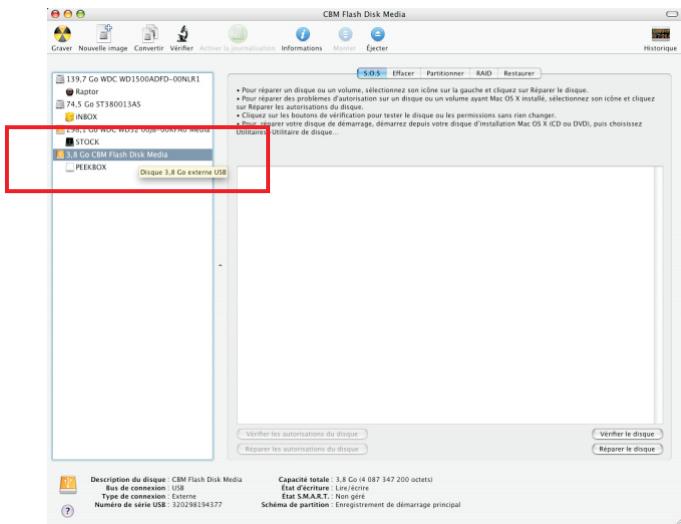

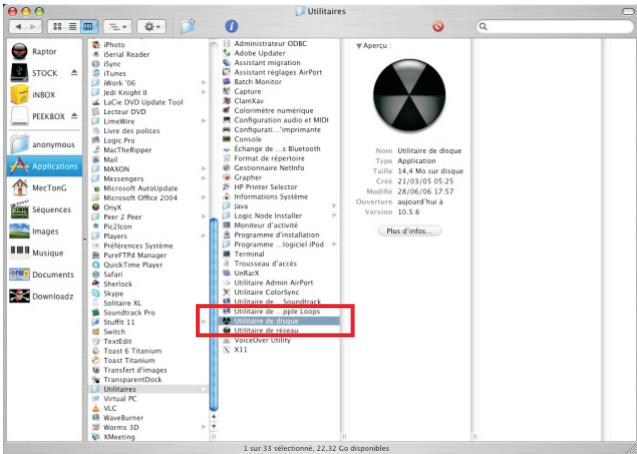

1. Si le disque dur n'est pas formaté, Mac OSX vous propose son initialisation automatiquement. Sinon, le disque dur apparaît comme ci-dessous mais le formatage est néanmoins nécessaire.

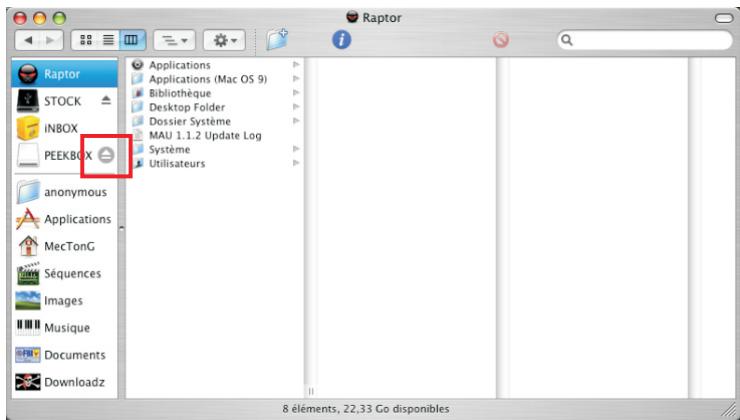

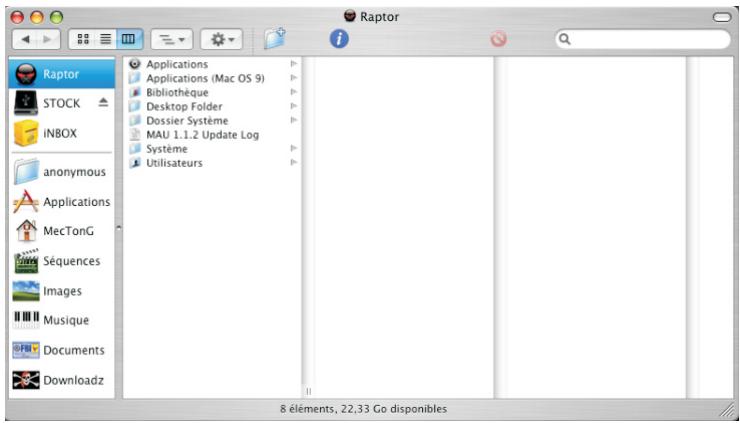

9. Une fois le disque dur éjecté, il n'apparaît plus dans la colonne de gauche du Finder (ou sur le bureau) et vous pouvez le déconnecter du port USB.

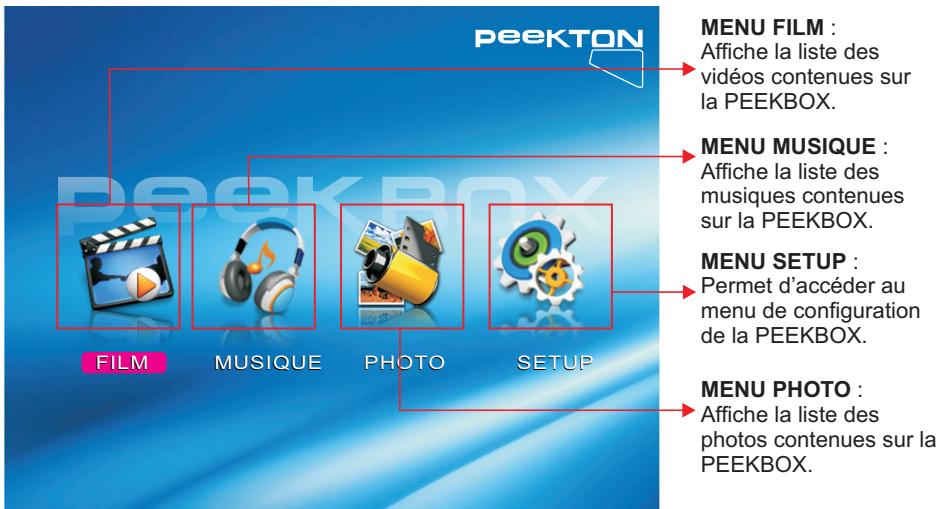

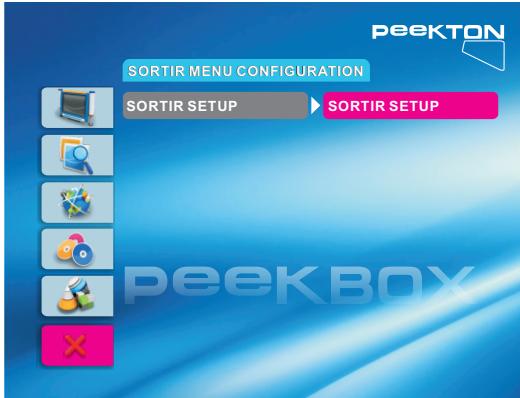

Permet d’accéder au menu de configuration de la PEEKBOX.

Vous pouvez aussi y accéder en pressant les touches MOVIE, MUSIC, PHOTO ou

SETUP de la télécommande.

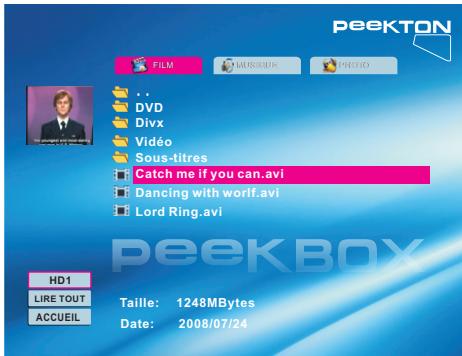

Vous pouvez alors accéder au fichier vidéo souhaité à l?aide des touches fléchées et lancer la lecture en pressant ENTER ou

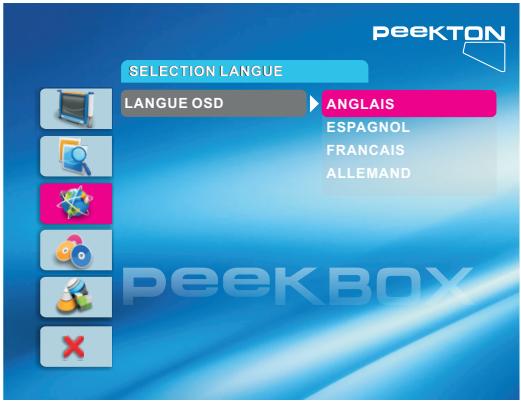

Vous avez le choix entre anglais, français, espagnol et allemand.

SELECTION LANGUE LANGUE OSD ANGLAIS ESPAGNOL FRANCAIS ALLEMAND

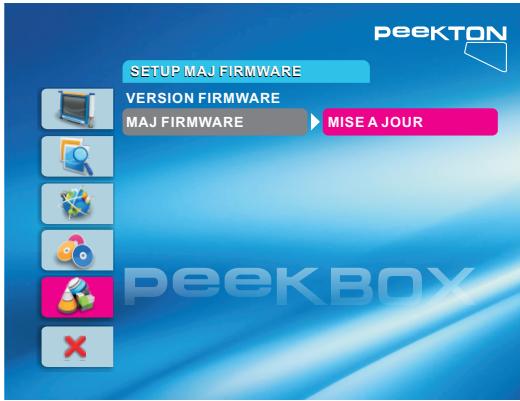

Permet de vérifier la version actuelle du Firmware et de le mettre à jour si possible.

SETUP MAJ FIRMWARE VERSION FIRMWARE MAJ FIRMWARE MISE A JOUR
