MODE D'EMPLOI PEEKBOX 210 PEEKTON
Manuel d'utilisation Français
Instructions de sécurité 3 Précautions d'utilisation 4 Mentions légales 5
Description du produit. 8-11
La PEEKBOX 210 et ses accessoires. 8 Façade avant. 9 Façade arrêté. 9 Panneau latéral. 9 Schéma de la télécommande. 10 Fonctions de la télécommande. 11
Branchement à l'alimentation secteur. 13 Connexion à l'ordinateur via le port USB 13
Sous Windows XP, 2000, VISTA 14-19 Sous Mac OS X. 19-23
Transfert de fichiers 24
Connecter la PEEKBOX. 24 Transférer vos fichiers 24
Connexions 25-26
Connexion audio/vidéo analogue 25 Connexion audio/vidéo numérique 25 Connexion audio analogue 26 Connexion audio numérique 26
Fonctions de la peekbox 210 27-32

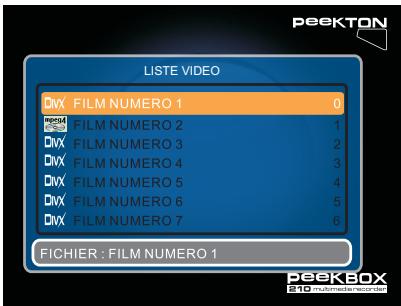

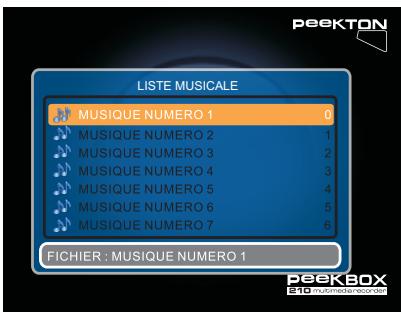

Menu Principal 27 Menu TNT 27 Menu VIDEO 28 Menu MUSIQUE 28 Menu PHOTO 29 Menu FICHIER 29 Menu de configuration 30-32
Fonctions complémentaires 33

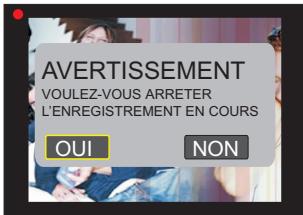

Touche EDIT 33 Touche COPY 33 Touche REC. 33 Touche TIMER 33
Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective). Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les
consequences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez consulter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.
Félicitations pour avoir acheté ce produit. Nous sommes sûrs que vous serez pleinement satisfait de ce lecteur multimédia. Prenez le temps de lire ce mode d'emploi de façon à utiliser l'appareil au moyen de ses possibilités. Conservez soigneusement ce mode d'emploi pour être en mesure de vous y référer chaque fois que cela sera nécessaire.
| ↔En cas de dysfonctionnement, n'essayez pas de réparer l'appareil vous même. Ouvrir l'apparéil peut vous exposer à des risques d'électrocution. Dans ce cas, faibles appel à une personne qualifiée. |
| ↔N'utilise pas cet apparéil à proximité de sources de chaleur et notamment de conduits d'air chaud, de cusinières ou de tout autre apparéil générant des sources de chaleurs. Il ne peut pas non plus être exposé à des températures inférieures à 5° ou supérieures à 35°. |
| ↔N'utilise pas cet apparéil à proximité d'une zone d'humidité comme une baignoire, un lavabo, une piscine ou un vase. |
| ↔Ne manipulationpas le cable d'alimentation si vous avez les mains humides. N'utilise pas un cable d'alimentation endommagé. |
| ↔Ne placez pas votre produit devant un projecteur de lumière ou pres d'une source de chaleur. |
| ↔N'utilise pas de substances contenant de l'alcool, de l'essence, du détergent ou autres produits inflammables pour nettoyer la surface de l'apparéil. |
| ↔Ne faites pas tomber l'appareil, ne lui donnez pas de chocs, cela pourrait l'endommager gravement ainsi que le disque dur. |
| ↔Lors de l'installation du disque dur, veillez prendre soin de bien être décharge de toutes charges électrostatiques. |
| ↔N'introduissez pas de liquide ou substance étrangère à l'intérieur de l'appareil. Un court-circuit peut s 'ensuivre avec un risque de choc électrique ou de feu. |
| ↔Ne pas couper, détiériorer, ou placer d'objet lourd sur le cable d'alimentation. Un risque de chic électrique ou de feu peut s 'ensuivre. |
1.1 Instructions de sécurité
Prenez connaissance de ces instructions avant d'utiliser l'appareil et conservez ce manuel pour vous y référer à chaque fois que cela sera nécessaire. Débranchez votre appareil lors d'orages ou lorsqu'il n'est pas utilisé durant une longue période. Protégez le câble d'alimentation pour éviter de marcher dessus et de faire tomber l'appareil, particulièrement à l'endroit où le câble se connecte à l'appareil et lorsqu'il est en marche. Lorsque vous connectez ou déconnectez les câbles A/V, éteignez l'appareil. Débranchez l'alimentation de votre appareil lorsque vous le nettoyez. Utilisez un chiffon doux et non des détergents chimiques. N'exposez pas votre appareil près d'une source de chaleur. Protégez votre appareil de l'eau, de l'huile, de la poussière et des matériaux magnétiques. N'obstruez pas les ventilations de l'appareil ; gardez l'appareil dans un endroit aéré. N'essayez pas de démonter ou de modifier l'appareil vous-même. Ne laissez pas tomber l'appareil, cela causerait des dommages irréversibles à l'appareil et au disque dur. Ne touchez pas les câbles d'alimentation avec les mains humides, cela pourrait entraîner un choc électrique. N'utilisez pas de câble d'alimentation défectueux ou de prise électrique endommagée, cela entraînerait un risque de feu. Utilisez uniquement les accessoires fournis avec l'appareil ou commandés par le fabricant. Ne mélangez pas les piles neuves et usagées, changez les deux piles de la télécommande en même temps et retirez-les si vous ne l'utilisez pas pendant un certain temps.
1.2 Précautions d'utilisation
- Assurez-vous que la PEEKBOX 210 soit en position arrêt lors du raccordement du téléviseur.
- La PEEKBOX 210 est automatiquement reconnectée comme un périphérique externe lorsqu'elle est allumée et lorsque le câble USB est connecté à l'ordinateur. Pour la faire fonctionner sur le téléviseur, le câble USB doit être déconnecté de l'ordinateur.
- Laissez refroidir le disque dur lorsque vous l'enlevez de la PEEKBOX 210, certains disques durs peuvent être extrêmement chauds.
- Ne jamais arrêter l'unité lors de l'upgrade avec un nouveau firmware. Dans un tel cas, l'appareil pourrait ne plus fonctionner correctement et vous perdriez le bénéfice de la garantie.
- La PEEKBOX 210 supporte une douzaine de formats et CODECs. Elle ne reconnaît pas systématiquement toutes les variantes de codecs car elle est limitée aux versions standards citées dans les specifications techniques du manuel.
- Nous vous recommandons vivement de sauvegarder les données stockées sur la PEEKBOX 210, en cas de panne du disque dur, PEEKTON ne pourrait pas être tenu responsable des pertes de données.
- Les câbles et accessoires fournis avec l'appareil sont prévus pour un fonctionnement optimal, si vous utilisez d'autres accessoires, les performances pourraient être diminuées.
1.3 Mentions légales
Ce produit intègre une technologie de protection des droits d'auteur qui est protégée par des brevets américains et d'autres droits à la propriété intellectuelle. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision et est exclusivement destinée à une exploitation à domicile et à autres usages limités, sauf autorisation contraire de Macrovision. L'ingénierie inverse et le désassemblage sont interdits.
Nos produits sont régulièrement mis à jour dans le cas où le produit subit une évolution. Veuillez noter que vous pouvez constater des différences entre le manuel et le produit.
Par la présente, ESM déclare que le modèle PEEKBOX 210 est conforme à la directive 2004/108/EC et aux standards de tests EN5022:2006, EN55024:1998+A1:2001+A2:2003, EN55013:2001+A1:2003+A2:2006, EN55020:2007.
Les produits PEEKTON sont tous fabriqués selon les normes RoHS depuis le 1er juillet 2006.
La société ESM est membre fondateur de la société ECOLOGIC afin de collecter sélectivement, puis traiter les Déchets des Equipements Electriques et Electroniques menagers (DEEE) en fin de vie.
Ce symbole indique que votre appareil est pourvu d'une double isolation électrique prévue pour les appareils de classe II.
Autorisé par Dolby Laboratories. "Dolby", "AC3", "Pro Logic" et le symbole double D sont des marques commerciales déposées de Dolby Laboratories, tous droits réservés.
Microsoft Windows XP
Windows 2000 / XP / VISTA sont des marques déposées par la société Microsoft, Inc.
Votre appareil est garanti 1 an pièces et main d'œuvre. Toute immobilisation dans un centre SAV excédant 7 jours, entraîne automatiquement une prolongation de la garantie pour une durée égale à cette période d'immobilisation.
En cas de défaut de fonctionnement pendant la période de garantie, vous pouvez contacter notre HOTLINE au 0820.03.03.03(*) qui vous indiquera la procédure à suivre. Lors de l'envoi de votre produit dans un centre agréé, nous vous prions de joindre la copie de votre facture d'achat ou du ticket de caisse et d'écrire dessus la nature de la panne constatée. Notre garantie exclut toute défectuosité due à une utilisation anormale, les dégâts matériels, la reprise de toute intervention effectuée par un tiers non autorisé par PEEKTON ainsi que :
Les tentatives de réparation effectuées par une station technique non agréée. L'absence du numéro de série ou de preuve d'achat. Les incidents entrainés par l'emploi de consommables ou d'accessoires non conformes aux spécifications PEEKTON. Toutes opérations qui incombent à l'utilisateur, lesquelles sont décrites dans le manuel d'utilisation. Une alimentation électrique non conforme aux spécifications d'installation et d'environnement. Les accidents ou catastrophes y compris les incendies, dégâts des eaux, foudre et tremblements de terre. Les pièces d'usure normale dites consommables : Piles, accus etc... Le remplacement de pièces cosmétiques ou de pièces dues à la déterioration ou à la déformation anormale d'un produit. Les accessoires égarés ou manquants. Lorsqu'un produit est utilisé à titre professionnel. Lors d'une mise à jour d'un firmware non agréé par PEEKTON France.
En cas de panne : Faites une sauvegarde de vos données si possible.
Faites contrôler l'appareil par un technicien qualifié si :
- Le cordon d'alimentation secteur ou la fiche d'alimentation est endommagé.
- Un objet étranger ou un liquide a pénétré à l'intérieur de l'appareil. - L'appareil a été exposé à la pluie ou à l'humidité. - L'appareil ne semble pas fonctionner normalement.
- Les performances de l'appareil se sont sensiblement modifiées.
- L'appareil est tombé ou le coffret a été endommagé.
NE TENTEZ PAS DE RÉPARER L'APPAREIL VOUS-MEME.
IMPORTANT : Veuillez conserver une preuve d'expédition de votre produit.
Adresse SAV:
Sté NES (SAV PEEKTON), Rue des Genêts,
Zone de la Saussaye 45545 SAINT CYR EN VAL
Du lundi au vendredi de 9h30 à 12h30 et de 14h à 18h (0,15 €/mn)
Regarder vos films sur votre TV
Il vous est possible de regarder vos films favoris sur votre TV.
La PEEKBOX 210 peut lire la plupart des formats vidéo standards incluant : MPEG1, MPEG2, MPEG4, AVI, MPG, etc.
Jukebox audio
La PEEKBOX 210 peut lire une variété de fichiers audio tels que le MP3, le WMA, l'OGG via votre téléviseur ou votre système audio existant.
Diaporama photo
La PEEKBOX 210 permet la lecture sous forme de diaporama des fichiers images stockés sur le disque dur tels que vos photos.
Stockage sur disque dur
La PEEKBOX 210, boîtier multimédia, est également un disque dur externe USB 2.0 de type SATA, vous permettant le stockage de toutes vos données.
| Formats des fichiers supportés | Vidéo | MPEG1/2, MPEG4, VCD (DAT), SVCD, XVID. |
| Audio | MP3, WMA, AAC, OGG, WAV. |
| Photo | JPEG/JPG. |
| Sorties | Audio Sté reproduction analogue, Composite Video, HDMI, SPDIF optique, coaxial. |
| Système | NTSC, PAL. |
| Type de disque dur | 3.5" interne SATA . |
| Système d'exploitation | Windows 2000, XP, VISTA, Mac OS X. |
| Type de partition | FAT 32 et NTFS (Ne pas formater en NTFS si vous utilisez W98,ME ou Mac). |
| Interface USB | USB 2.0 |
| Alimentation | AC-DC Adaptateur secteur externe 220V -> 12V, 2A |
| Dimensions | L 170 x H 55 x P 158 mm |
| Accessoires & Options | Accessoires : Adaptateur secteur, Câbles Jack - RCA A/V, USB (pour PC), Télécommande, Piles, Manuel et adaptateur d'antenne. |
4.1 La peekbox 210 et ses accessoires
PEEKBOX210
TELECOMMANDE
PILES
CABLE A/V
CABLE USB
ADAPTATEUR SECTEUR

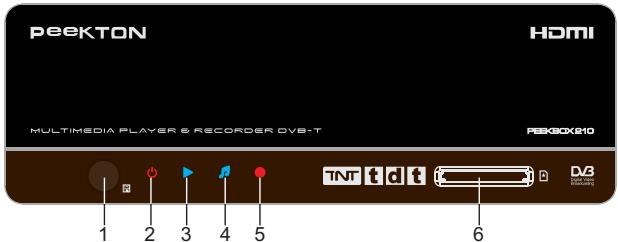

4.2 Façade avant
- Récepteur IR
- Voyant d'alimentation
- Témoin de lecture
- Témoin de musique
- Voyant d'enregistrement
- Emplacement Carte SD

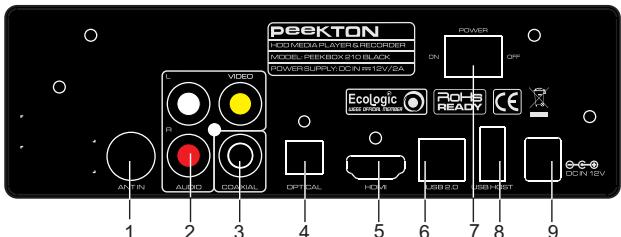

4.3 Façade arrêté
- Entrée Antenne 2. Sortie Audio/Video 3. Sortie Coaxiale
4. Sortie Optique 5. Sortie HDMI 6. Port USB 2.0
- Interrupteur ON/OFF
- Port USB Host
- Alimentation secteur
4.4 Panneau latéral
Emplacement pour disque dur 3,5" externe amovible
Description du produit
4.5 Schéma de la télécommande
4.6 Fonctions de la télécommande
1. POWER: Permet d'allumer ou d'éteindre la Peekbox. 2. RPT: Permet d'activer/désactiver les modes de répétition
FAV: Permit d'acceder aux canaux favors 3. SUB-T: Permit d'activer ou de changer la piste de sous-titres du fichier en cours de lecture. 4. DTV: permit d'acceder aux chaînes TNT 5. TV/RADIO: Permit de commuter entre les sources TV et Radio. 6. INFO: Permit l'affichage des informations concernant le fichier selectionné. 7. EDIT: Permit d'acceder au sous-menu d'edition d'un fjichier. 8. DVD/TTX: permet de commuter entre l'interface TELETEXTE et DVD 9. PLAY/PAUSE: Permet de lancer la lecture du fichier selectionné ou de le metre en pause. 10. PAGE D 'ACCUEIL: Permet d'acceder au menu principal. 11. PAVE DIRECTIONNEL: Permettent la selection et la navigation dans les menus. 12. RETOUR RAPIDE: Effectue un return rapide sur le fjichier en cours de lecture. 13. AVANCE RAPIDE: Effectue une avance rapide sur le fichier en cours de lecture. 14. PAVE NUMERIQUE: Permet la saisie des nombres pour certaines fonctions. 15. Setup: Permit d'acceder au menu de configuration. 16. MUTE: Permet de couper momentanément le son. 17. AUDIO: Permit le changement de piste audio du fichier en cours de lecture. 18. EPG: Permet d'acceder aux fonctions de l'EPG (Guide des programmes) 19. COPY: Permet d'effectuer une copie de fichiers. 20. VOLUME+:/: Permet de d'augmenter/diminuer le niveau du volume sonore. 21. STOP: Arrête la lecture du fichier en cours. 22. QUITTER: Permit de quitter le menu en cours. 23. SUIVANT: Permet d'acceder au fichier ou au chapitre suivant. 24. PRECEDENT: Permet d'acceder au fichier ou au chapitre precedent. 25. REC: permet d'enregistrer en appuyant sur cette touche. 26. TIMER: permit d'acceder au menu de programmation.
Installation du disque dur
La PEEKBOX peut être livrée avec ou sans disque dur.
Si vous avez acheté ce produit avec un disque dur, il est alors intégré en usine et formaté par nos soins.
En revanche, suivez les instructions suivantes si vous avez acheté ce produit sans disque dur.
Grâce au système EHDIS (Système d'installation simplifié du disque dur), vous allez pouvoir profiter d'une nouvelle expérience en utilisant ce boîtier multimédia et son disque dur.
L'appareil doit être éteint (interrupteur arrière) et débranché du secteur avant de manipuler le disque dur.
Référez-vous aux instructions suivantes pour installer le disque dur:
4 5
7 8

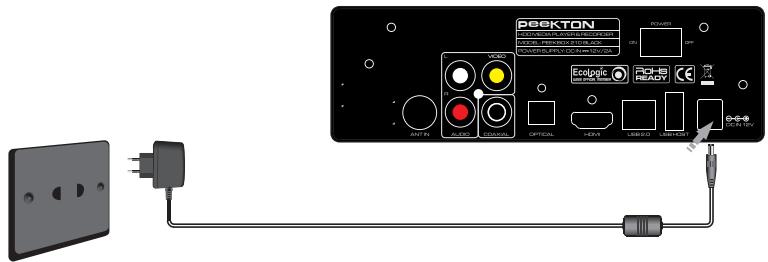

6.1 Branchement à l'alimentation secteur
- Par mesure de sécurité, raccordez en premier l'adaptateur secteur à la PEEKBOX 210
- Raccordez ensuite le câble d'alimentation à l'adaptateur, puis branchez la prise secteur.

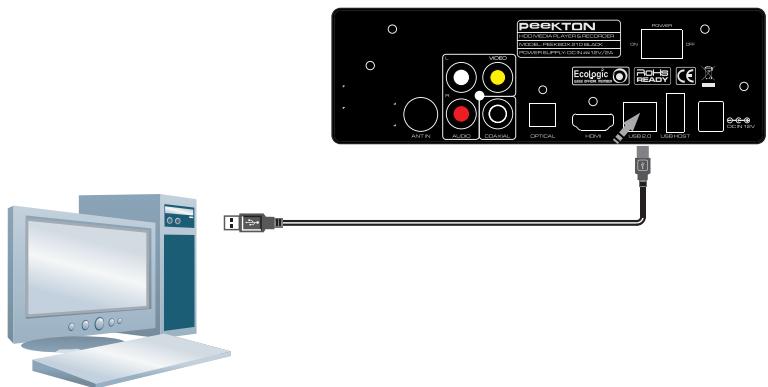

6.2 Connexion à l'ordinateur via le port USB
Reliez le câble USB entre votre PEEKBOX 210 et votre ordinateur
Important : Si vous avez acheté votre PEEKBOX avec un disque dur intégré, il est déjà formaté et doit apparaitre dans votre « Poste de travail » comme un disque dur amovible.
Lorsque vous achetez un disque dur neuf, la surface magnétique est vierge de toute information. Le formatage du disque dur va permettre de créer les pistes où seront enregistrées vos informations.
Note importante :
Il est nécessaire de faire attention à vos manipulations lors de la création de la partition puis du formatage de votre disque dur. Attention à ne pas exécuter les commandes suivantes sur votre ordinateur pendant le processus de formatage de votre PEEKBOX 210.
Si vous procédez aux manipulations suivantes sur le disque dur de votre système, cet ordinateur pourrait ne plus redémarrer.
ASSUREZ-VOUS QUE VOUS ALLEZ FORMATER LE DISQUE DUR DE LA PEEKBOX 210 ET NON CELUI DE VOTRE ORDINATEUR.
EN REGLE GENERALE, LE DISQUE DUR DE VOTRE ORDINATEUR EST APPELE (C).
Si vous pensez ne pas être en mesure de formater votre disque dur sans problème, n'hésitez pas à faire appel à une personne ayant déjà effectué cette manipulation.
Nous déclinons toute responsabilité en cas de perte de données dues à une mauvaise manipulation.

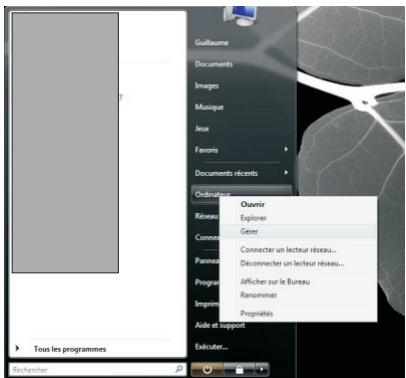

- Sur votre PC, rendez-vous dans le menu « Démarrer », puis faites un clic droit sur l'icô
- Vous accedez ensuite au logiciel "Gestion de l'ordinateur". Sélectionnez "Gestion des disques" dans la colonne de gauche. Dans la partie droite, faites un clic droit puis choisissez "créer une nouvelle partition" (2).
7.1 Sous windows XP, 2000, VISTA (suite)

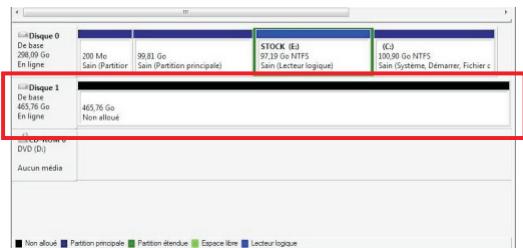

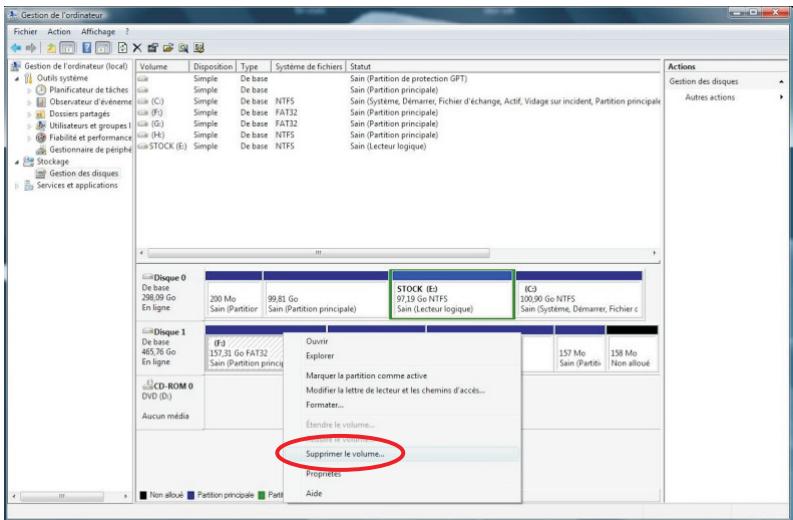

- Dans la fenêtre inférieure, faites un clic droit sur le disque dur de la Peekbox, puis, s'il est déjà partitionné, supprimez la ou les partition(s) présente(s).
Sinon, passez directement à l'étape 4.
Une fois l'ensemble des partitions supprimé, vous obtenez un disque dur "non alloué".
Il est représenté par une bande horizontalement de couleur noire.
Vous pouvez alors passer à l'étape suivante consistant à créer une nouvelle partition (ou volume simple).
7.1 Sous windows XP, 2000, VISTA (suite)

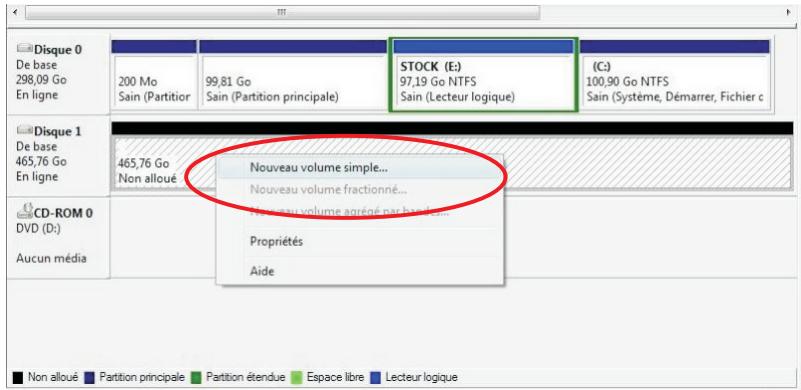

- Faites un clic droit dans la barre horizontalement puis sélectionnez "Nouveau volume simple" pour Vista ou "Nouvelle partition" pour XP.
- Une fenêtre d'assistant s'ouvre afin de vous guider dans la procédure de formatage. La majorité des paramétrages doivent conserver leur valeur par défaut.
La première fenêtre vous présente l'assistant, cliquez sur suivant pour obtenir la fenêtre suivante.

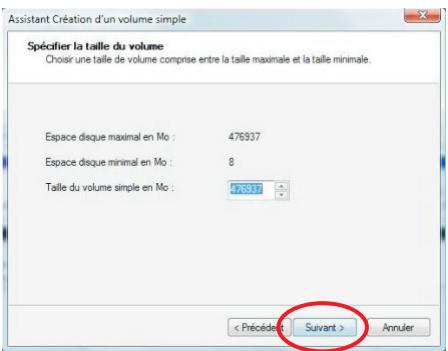

Cette fenêtre vous présente la capacité de votre disque dur qui peut légèrement différer des caractéristiques annoncées.
Ne modifiez pas les valeurs par défaut et cliquez directement sur "Suivant".

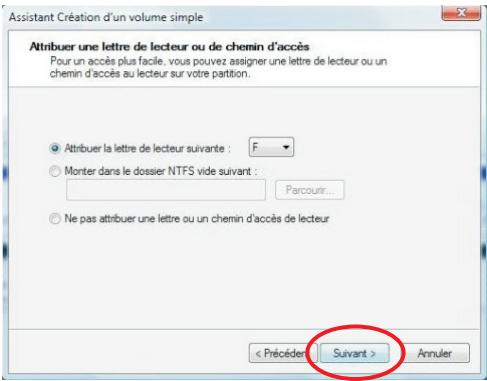

7.1 Sous windows XP, 2000, VISTA (suite)
- La fenêtre suivante propose différents types de formatage et de constitution du volume.
Ne modifiez pas ces paramètres, laissez les valeurs par défaut puis cliquez sur « Suivant »
Vous pouvez ensuite cliquer sur « Suivant »

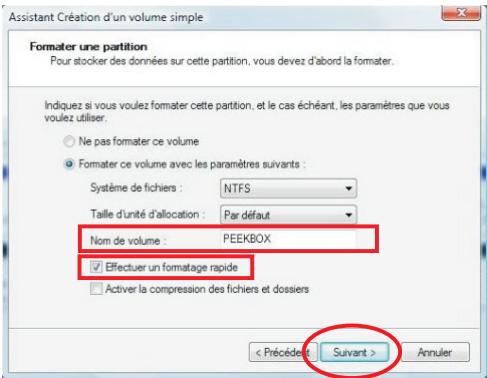

- La fenêtre suivante propose différents systèmes de fichiers pour le formatage ainsi que certaines autres options.
Ici, vous ne devez modifier que deux valeurs :
- Nom de volume (de préférence en majuscules et en un seul mot)
- Effectuer un formatage rapide (doit être coché)
7.1 Sous windows XP, 2000, VISTA (suite)

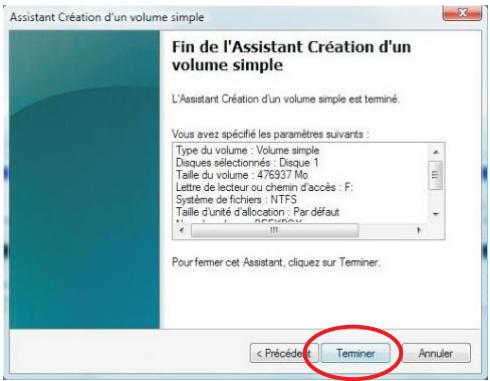

- La fenêtre suivante présente un résumé de la configuration du formatage.
Vous pouvez cliquer sur le bouton "Terminer" pour lancer le formatage.
- Lorsque le formatage est lancé, la mention "formatage en cours..." s'affiche dans la ligne. Le formatage peut prendre quelques minutes, ne déconnectez pas la Peekbox pendant cette procédure.

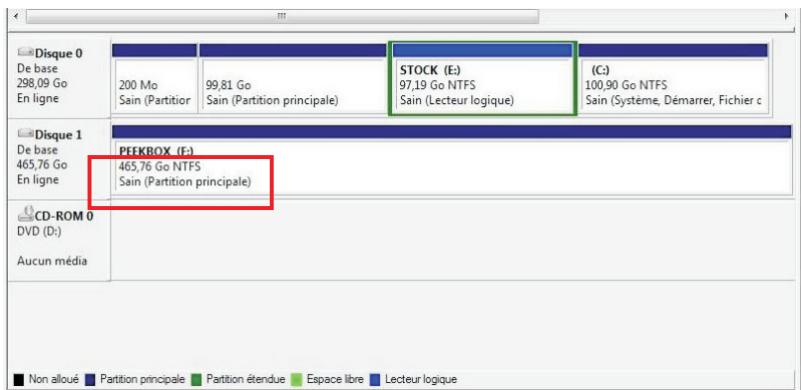

Lorsque la mention "Sain" apparait, le disque dur doit s'afficher dans le "Poste de travail" ou "Ordinateur".
Vous pouvez alors fermer l'utilitaire de Gestion des disques et vous rendre dans votre Explorateur de fichiers.
7.1 Sous windows XP, 2000, VISTA (suite)
- Lorsque vous utilisez le disque dur avec sua "Explorateur de fichiers", ne perdez pas de vue qu'il s'agit d'un périphérique de stockage USB et qu'il nécessite d'être retiré informatiquement avant de le retirer physiquement.
Par conséquent, n'oubliez pas de "Retirer le périhérique en toute sécurité" en utilisant la fonction de Windows disponible dans la barre des tâches.
7.2 Sous mac OS x
- Si le disque dur n'est pas formaté, Mac OSX vous propose son initialisation automatiquement. Simon, le disque dur apparait comme ci-dessous mais le formatage est néanmoins nécessaire.
7.2 Sous mac OS x (suite)

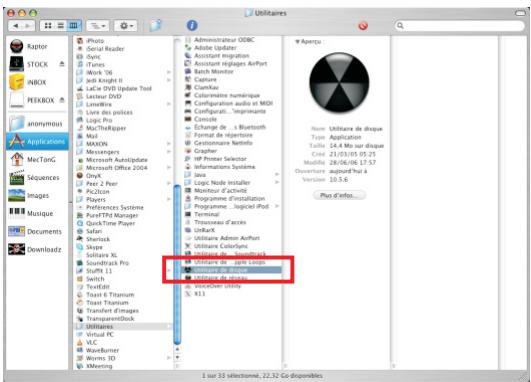

- Vous devez ouvrir l'application « Utilitaire de disque » (l'icône peut différer en fonction des versions) située dans le dossier Applications > Utilitaires.

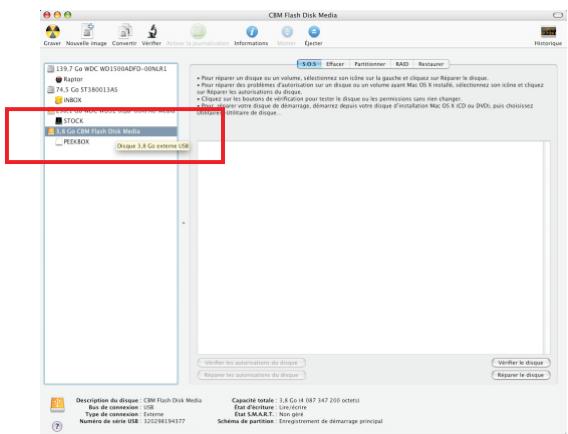

- Une fois « Utilitaire de disque » ouvert, sélectionnez le disque dur à formater comme indiqué ci-dessous.
7.2 Sous mac OS x (suite)

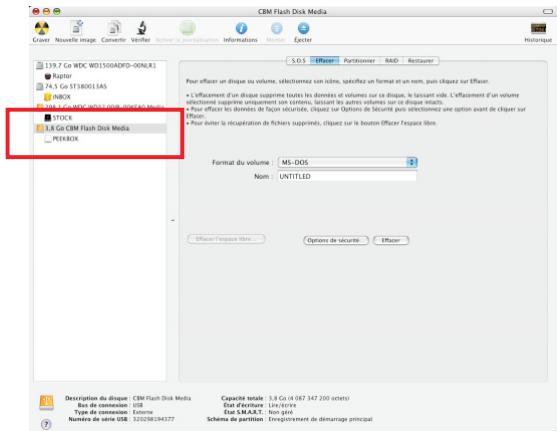

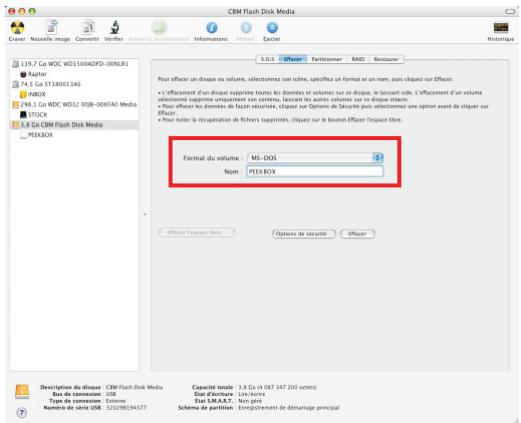

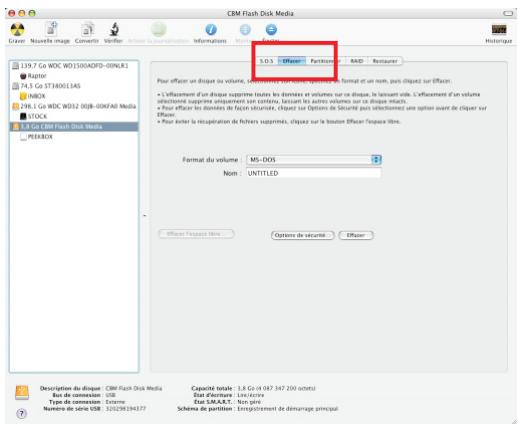

- Cliquez ensuite sur l'onglet « Effacer » pour supprimer la partition actuelle et en créer une nouvelle.
- Le format du volume doit impérativement être « MS-DOS », son nom doit être en majuscule et en un seul mot.
7.2 Sous mac OS x (suite)

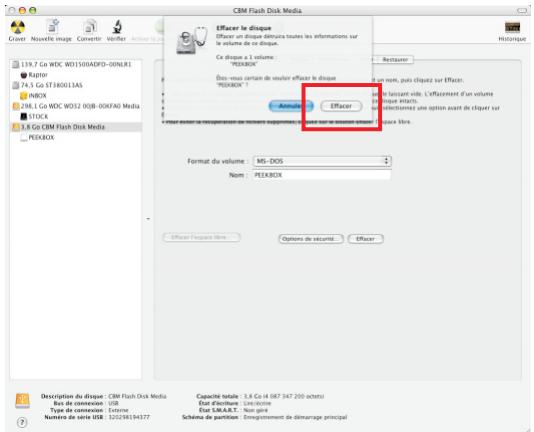

- Cliquez ensuite directement sur le bouton « Effacer » et confirmez votre choix avec la boîte de dialogue.
- Une fois le formatage terminé, la nouvelle partition apparait sous le disque dur dans la colonne de gauche.
7.2 Sous mac OS x (suite)

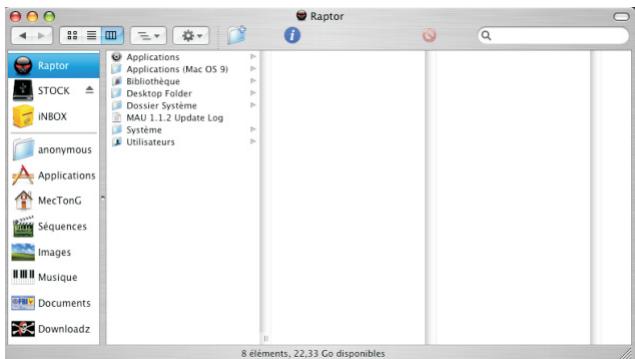

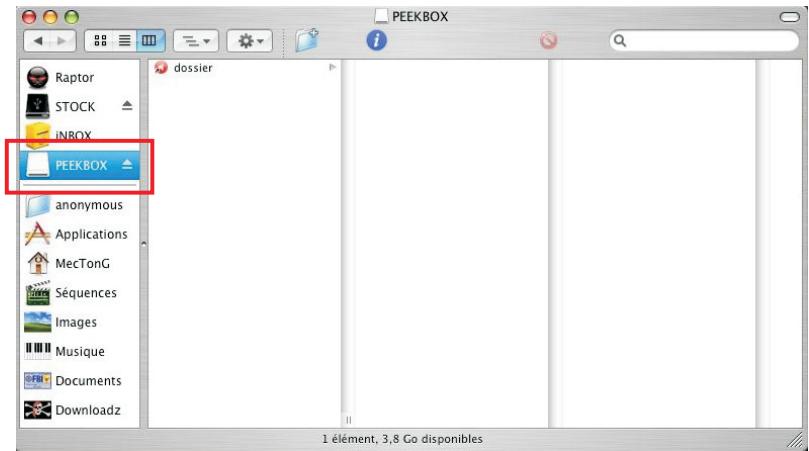

- Vous pouvez alors fermer l'application "Utilitaire de disque" et voir votre disque dur apparaître dans le Finder.
Vous pouvez maintenir copier vos fichiers (glisser/déposer ou copier/coller).

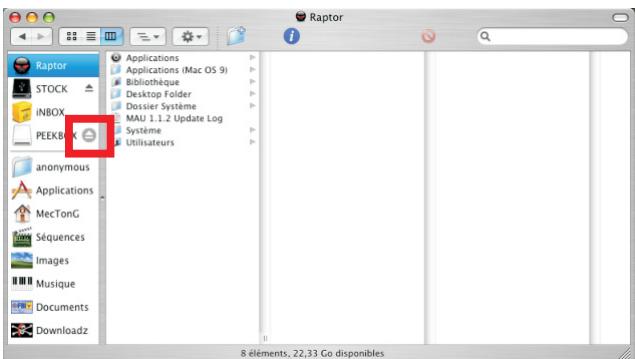

IMPORTANT : Il est impératif d'éjecter le disque dur à l'aide du bouton d'éjection (ou en le déposant sur la corbeille s'il apparaît sur le bureau) avant toute déconnexion du port USB.
- Une fois le disque dur ejecté, il n'apparait plus dans la colonne de gauche du Finder (ou sur le bureau) et vous pouvez le déconnecter du port USB.
8.1 Connecter la peekbox
- Branchez votre PEEKBOX à la prise d'alimentation secteur.
- Connectez votre PEEKBOX à votre ordinateur.

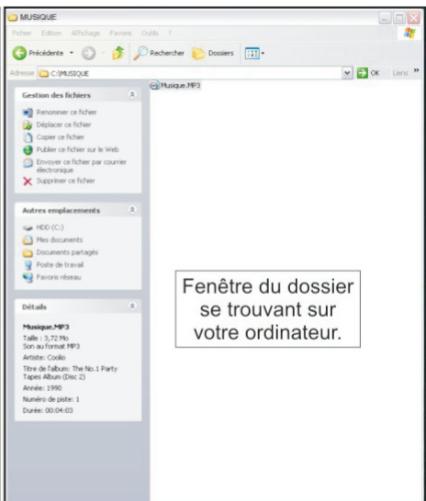

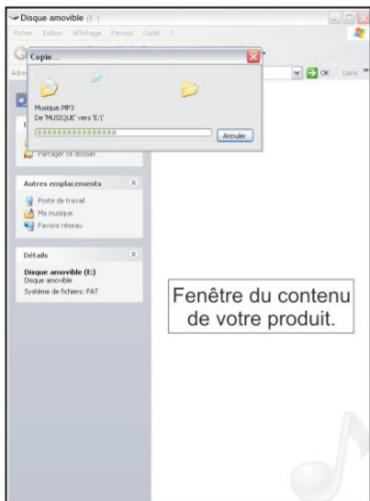

8.2 Transférer vos fichiers
Après avoir raccordé votre produit à votre ordinateur en USB, il apparait dans votre « Poste de travail » (XP) ou « Ordinateur » (Vista) et vous accédez alors à son contenu. Vous pouvez ensuite copier des données à l'aide des fonctions copier/coller ou glisser/déposer. Pour une utilisation optimale de votre appareil, créez des dossiers ayant un maximum de 100 fichiers chacun, dans une arborescence n'excédant pas trois niveaux.
Connexions

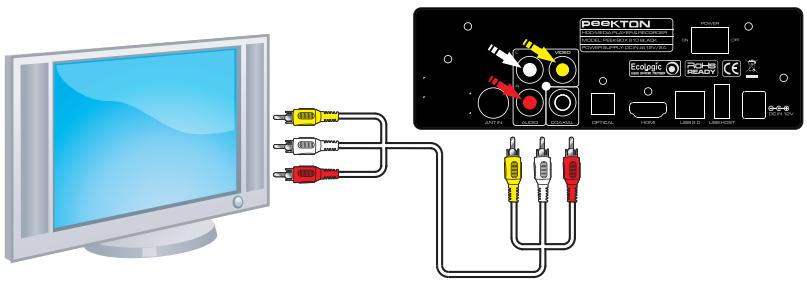

9.1 Connexion audio/vidéo analogue
Votre Peekbox possède une sortie audio/video composite de type Jack 3.5 pour être reliée à VOv. Vous n'avez donc utiliser le cordon Jack-RCA afin d'effectuer le raccordement sur l'entrée A/V de votre TV.

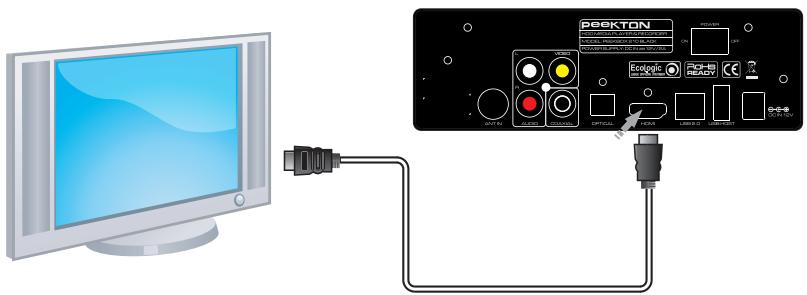

9.2 Connexion audio/vidéo numérique
Votre Peekbox possède une sortie audio/vidéo numérique de type HDMI.
VossezdonlacaccorderàvotretéléviseurviauncordonHDMI(nonfourni).
NOTE: Ce mode de connexion apporte le meilleur compromis en termes de qualité audio/vidéo.

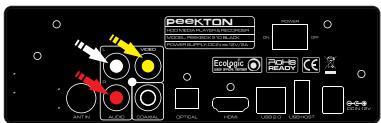

9.3 Connexion audio analogue
Votre Peekbox possède une sortie audio stéréo analogique sur le même connecteur que la sortie vidéo (voir page précédente). Vous pouvez donc utiliser le même cordon pour un raccordement à un système Hi-Fi.
Raccordez seulement la sortie audio (connecteurs blanc et rouge) à votre système Hi-Fi, le connecteur jaune étant dédié au signal vidéo.

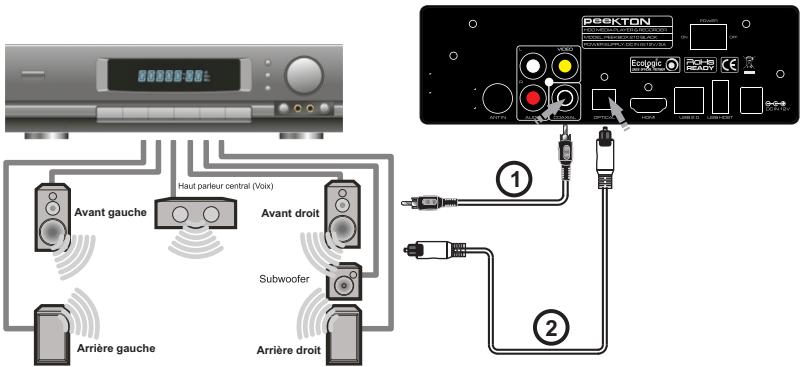

9.4 Connexion audio numérique
Votre Peekbox possède une sortie audio numérique de type SPDIF optique.
Vous pouvez donc la raccorder à un système Home Cinéma via un cordon optique (non fourni).
TNT: Permet d'accéder aux chaînes de télévision. - MENU MUSIQUE: Affiche la liste des musiques contenues sur la PEEKBOX. - MENU VIDEO: Affiche la liste des vidéos contenues sur la PEEKBOX. - MENU SETUP: Permet d'accéder au menu de configuration de la PEEKBOX.

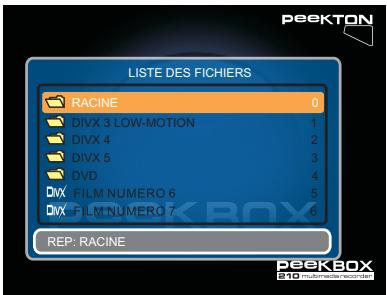

MENU FICHIER: Affiche la liste de tous les fichiers contenus dans votre PEEKBOX. MENU PHOTO: Affiche la liste des photos contenues sur la PEEKBOX.
Vouspez acceder à ces sous-menus en utilisant le pavé directionnel puis ENTER. Vous pouze aussi acceder à la télévision ou aux réglages en appuyant sur la touche DTV ou SETUP de la télécommande.
Vous pouvez acceder à ces sous-menus en utilisant le pavé directionnel puis ENTER. Vous pouvez aussi acceder à la télévision ou aux réglages en appuyant sur la touche DTV ou SETUP de la télécommande.
Remarque: Pour accéder à vos dossiers, lorsque la PEEKBOX est connectée à l'ordinaire, créez des dossiers contenant au moins 2 types de fichiers différents, par exemple plusieurs dossiers contenant des vidéos et un dossier contenant quelques musiques ou photos. En branchant ensuite la PEEKBOX sur le téléviseur, vous pourrez accéder à vos fichiers (classés par type de fichiers) via les menus VIDEO, MUSIQUE et PHOTO ou via le menu FICHIER qui vous donnait accès à l'arborescence.

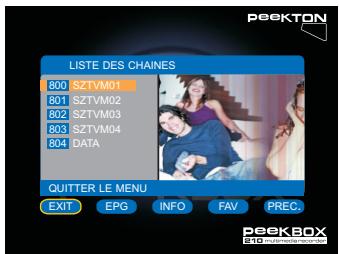

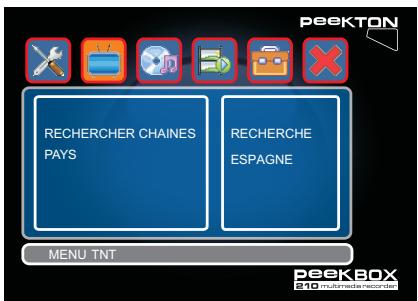

Ce menu affiche toutes les chaînes TNT.

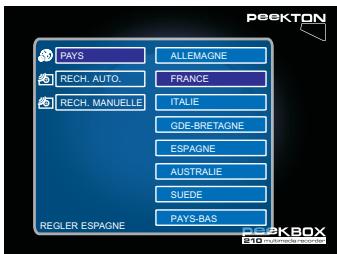

Lorsque vous entrez dans ce menu pour la première fois, vous pouvez sélectionner votre pays (comme : ALLEMAGNE, FRANCE, ITALIE, GRANDE-BRETAGNE, ESPAGNE, AUSTRALIE, SUEDE, etc.), et rechercher automatiquement ou manuellement toutes les chaînes TNT disponibles.
Les chaînes sont affichées dans une liste. Accédez à la chaîne de votre choix en utilisant le pavé directionnel. EXIT: permet de quitter le menu.
EPG: permet d'afficher les informations du guide des programmes.
INFO: permet d'afficher les informations sur la chaîne sélectionnée.
FAV: permet de paramétrer vos chaînes favorites.
PREC.: permet de passer à la chaine precedente.
SUIV.: permet de passer à la chaîne suivante.
SUPPR.: permet de supprimer la chaine sélectionnée.
Ce menu affiche toutes les vidéos compatibles présentes sur le volume en cours (les répertoires ne sont pas affichés).
Les vidéos sont affichées sous forme de liste.
Vous pouvez alors accéder au fichier vidéo souhaité à l'aide des touches fléchées et lancer la lecture en pressant ENTER ou PLAY.
NOTE: Utilisez le menu FICHIER et la touche DVD pour lancer la lecture d'un DVD-video (dossier VIDEO_TS).
Ce menu affiche tous les fichiers audio compatibles présents sur le volume en cours (les répertoires ne sont pas affichés).
Les fichiers audio sont affichés sous forme de liste.
Vous pouvez alors accéder au fichier audio souhaité à l'aide des touches fléchées et lancer la lecture en pressant ENTER ou PLAY.
NOTE : Une fois la lecture lancée, l'ensemble des fichiers audio est lu.

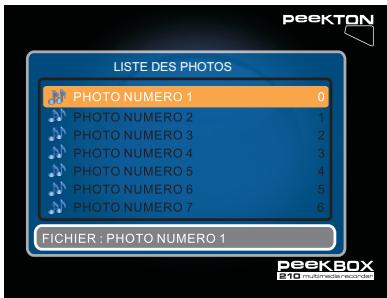

Ce menu affiche tous les fichiers image compatibles présents sur le volume en cours (les répertoires ne sont pas affichés).
Les fichiers sont affichés sous forme de liste.
Vous pouvez alors accéder au fichier image souhaité à l'aide du pavé directionnel et lancer l'affichage en pressant ENTER ou PLAY.
Une fois l'image affichée, vous effectuez une inversion de cette image en utilisant les touches HAUT et BAS ou des rotations en utilisant les touches DROITE et GAUCHE.
NOTE : Si vous activez la fonction AFFICHAGE VIGNETTE dans le menu de configuration, les images seront alors affichées sous forme de vignettes. Les fonctionnalités de lecture restent inchangées.
Ce menu permet d'afficher tous les fichiers qui se trouvent sur le disque en cours. Les fichiers sont affichés dans une liste. Vous pouvez ensuite accéder au fichier de votre choix en utilisant le pavé directionnel puis lancer la lecture du fichier en appuyant sur la touche ENTER ou PLAY.
Ce menu vous permet de configurer la PEEKBOX ainsi que les fonctions de lecture. Pressez la touche SETUP de votre télécommande pour accéder à ce menu.
Utilisez les touches DROITE et GAUCHE pour vous sélectionner la page du menu à laquelle vous souhaitez accéder puis pressez la touche BAS pour y entrer.
Utilisez ensuite les touches HAUT et BAS pour sélectionner l'option à configurer puis pressez la touche DROITE pour accéder aux différents régles possibles.
Une fois le réglage désiré mis en surbillance, presse la touche ENTER pour valider, puis presse la touche GAUCHE pour quitter l'option, presse de nouveau la touche GAUCHE pour revenir aux pages du menu de configuration.
Presse la touche quitter ou de nouveau la touche SETUP pour quitter le menu de configuration et retourner au menu principal.

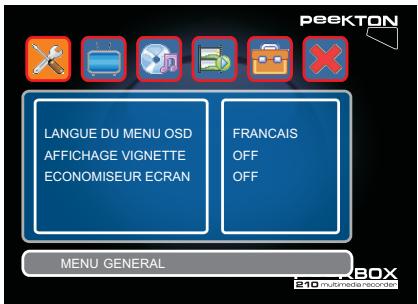

Permet de configurer la langue de l'OSD et d'activer ou non l'économiseur d'écran.
Vous avez le choix parmi quatre langues pour l'OSD (français, anglais, allemand et espagnol).
Le mode AFFICHAGE VIGNETTE correspond à l'affichage des photos sous forme de vignettes lorsque vous accédez au menu PHOTO à partir du menu principal.
L'économiseur d'écran permet de préserver votre écran de télévision en cas d'image fixe risquant de marquer tout tube ou votre dalle plasma.
Il permet de rechercher les chaînes TNT et de sélectionner votre pays.
RECHERCHER CHAINES: permet de rechercher toutes les chaînes TNT disponibles.
PAYS: permet de sélectionner notre pays.

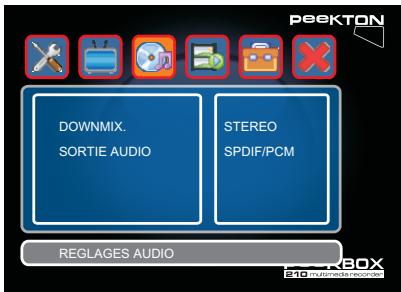

3. Reglage AUDIO
Permet de sélectionner le type de traitement audio en fonction du fichier lu. Permet de configurer la sortie audio numérique optique et de sélectionner « PCM » ou « RAW »
Si vous lisez un fjichier audio/videntecontenant une piste audio encodée en5.1, vous pouvez configurer la sortieaudio sur SPDIF/RAW ou SPDIF/PCM.
Le mode "PCM" permet de retranscrire tous les signaux audio en stéréo afin qu'ils seront correctement produits par le système Hi-Fi.
Le mode "RAW", quant à lui, transmet le signal audio tel qu'il est sur le support (par exemple Ac3 5.1). Cela requiert d'avoir un système Home Cinéma capable de décoder ces signaux.
Le mode "ANALOGIQUE" permet de transmettre les signaux audio via la sortie AV directement sur le téléviseur.
NOTE : Pour lire un DVD-video en 5.1 avec un système Home Cinéma, il est recommandé de régler la sortie numérique sur « RAW »

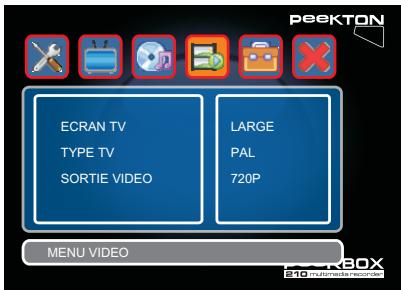

4. REGLAGEVIDEO
Permet d'indiquer le format de votre TV (16/9 ou 4/3), le type (PAL ou NTSC) et la sortie vidéo (Composite ou HDMI).
Le format TV peut être réglé sur 16/9 (LARGE) ou 4/3 (NORMAL/PS ou NORMAL LB)
Le type TV peut être réglé sur PAL, NTSC ou MULTI. SYSTEME (s'adapte automatiquement en fonction de la source vidéo).
La sortie vidéo peut être réglée sur CVBS (composite analogue), 720P et 1080i (numérique via la sortie HDMI).

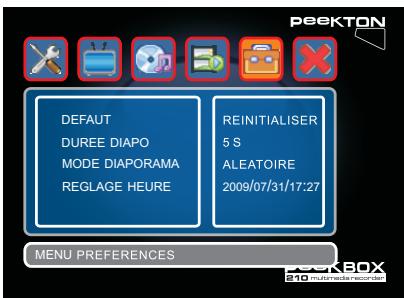

Permet de configurer d'autres options telles que la durée d'affichage des photos en mode diaporama, le type de transition des photos, l'activation de l'aperçu des photos (mode vignettes).
La réinitialisation permet de rétablir tous les réglages par défaut de l'appareil.
La durée diapo correspond au temps pendant lequel une photo reste affichée en mode Diaporama.
Le mode Diaporama définit la façon dont les photos s'enchained en mode diaporama.
REGLAGE HEURE: permet d'afficher l'heure. Celle-ci peut être modifiée et mémorisée dans le système.

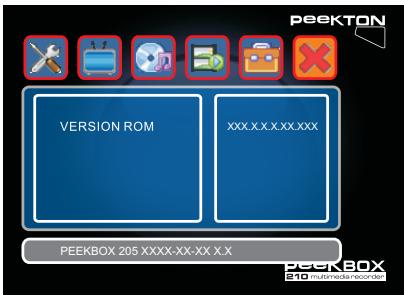

Permet de quitter le menu de configuration en pressant ENTER ou BAS.
Cette page permet aussi de visualiser les informations concernant les versions logicielle et matérielle de votre appareil.
11.1 Touche EDIT
La touche EDIT vous permet d'accéder au menu contextuel des fichiers lors de la navigation dans le contenu d'un volume.
Lorsque vous mettez un fichier en surbrillance à l'aide du pavé directionnel, vous pouvez utiliser cette touche pour afficher le menu d'édition.
Le menu contextuel affiche les options suivantes:
- COPIER: Permet de copier le fichier sélectionné dans le réseau cible. -COLLER: Permet de coller le fichier dans le répertoire cible. -SUPPRIMER: Permet de supprimer le fichier sélectionné. -RENOMMER: Permet de renommer le fichier sélectionné. -NV DOSSIER: Permet de créer un réseau à ce niveau d'arborescence.
- PROPRIETES: Permet d 'obtenir des informations sur le fichier selectionné. -ANNULER: Permet d'annuler la pression sur la touche EDIT.
Remarque : certaines fonctions ne sont disponibles que si la partition a été formatée en FAT (FAT, FAT32,...)
11.2 Touche COPY
La touche COPY permet d'effectuer la copie complète d'un répertoire vers le dossier cible.
Cette fonction permet par exemple de copier le contenu d'une carte mémoire afin de la réutiliser ensuite avec votre appareil photo numérique.
11.3 Touche REC
La touche REC permet d'enregistrer à l'aide d'une seule touche. Vous pouvez enregistrer un programme TV que vous êtes en train de regarder en appuyant une fois sur la touche REC.
Pendant l'enregistrement, un point rouge clignote en haut à gauche de l'écran.
Pour arrêter l'enregistrement, appuyez sur la touche STOP ou PAGE D'ACCUEIL.
Visualisez visualiser les différents enregistrements dans le menu FICHIER, puis dans le répertoire PVR.
11.4 Touche TIMER
La touche Timer permet d'accéder au menu de programmation.
SORTIR: permet de quitter le menu en cours.
EDITOR: permit d'editor la programmation et d'ajouter une programmation.
SUPPR.: permet de supprimer une programmation une par une ou toutes les programmes d'un coup.
STATUT: permet de définir le statut de la programmation.
Note : Si vous constatiez que le boîtier multimédia ne
mémorise plus les réglages relatifs à l'heure, veillez replacer la batterie par une batterie neuve.
