AVERTISSEMENT : Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessure corporelle ou de mort.
Marques utilisées dans ce document : Dell™, le logo Dell, Dell Boomi™, Dell Precision™ , OptiPlex™, Latitude™, PowerEdge™, PowerVault™, PowerConnect™, OpenManage™, EqualLogic™, Compellent™, KACE™, FlexAddress™, Force10™ et Vostro™ sont des marques de Dell Inc. Intel®, Pentium®, Xeon®, Core® et Celeron® sont des marques déposées d'Intel Corporation aux États-Unis et dans d'autres pays. AMD® est une marque déposée et AMD Opteron™, AMD Phenom™ et AMD Sempron™ sont des marques d'Advanced Micro Devices, Inc. Microsoft®, Windows®, Windows Server®, Internet Explorer®, MS-DOS®, Windows Vista® et Active Directory® sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Red Hat® et Red Hat® Enterprise Linux® sont des marques déposées de Red Hat, Inc. aux États-Unis et/ou dans d'autres pays. Novell® et SUSE® sont des marques déposées de Novell Inc. aux États-Unis et dans d'autres pays. Oracle® est une marque déposée d'Oracle Corporation et/ou de ses filiales. Citrix®, Xen®, XenServer® et XenMotion® sont des marques ou des marques déposées de Citrix Systems, Inc. aux États-Unis et/ou dans d'autres pays. VMware®, Virtual SMP®, vMotion®, vCenter® et vSphere® sont des marques ou des marques déposées de VMware, Inc. aux États-Unis ou dans d'autres pays. IBM® est une marque déposée d'International Business Machines Corporation. 2013 - 03 Rev. A02 Voyants et fonctions du panneau avant - Mode rack15 Fonctionnalités de l'écran LCD17 Écran d'accueil17 Menu Configuration18 Menu Vue18 Voyants de diagnostic19 Codes des voyants des disques durs21 Voyants et caractéristiques du panneau arrière22 Codes des voyants de carte réseau24 Codes du voyant d'alimentation du bloc d'alimentation redondant24 Codes du voyant du bloc d'alimentation non redondant25 Autres informations utiles26
Choix du mode d'amorçage du système27 Accès au programme de configuration du système28 Réponse aux messages d'erreur28 Utilisation des touches de navigation de la configuration du système28 Options de configuration du système29 Écran principal System Setup (Configuration du système)29 Écran System BIOS (BIOS du système)29 Écran System Information (Informations sur le système)30 Écran Memory Settings (Paramètres de la mémoire)31 Écran Processor Settings (Paramètres du processeur)31 Écran SATA Settings (Paramètres SATA)33 Écran Boot Settings (Paramètres d'amorçage)34 Attribution d'un mot de passe système et/ou de configuration40
Protection du système à l'aide d'un mot de passe système41 Utilisation du système avec un mot de passe de configuration activé42 Accès au Gestionnaire d'amorçage UEFI42 Utilisation des touches de navigation du Gestionnaire d'amorçage43 Écran Boot Manager (Gestionnaire d'amorçage)43 Menu UEFI Boot (Amorçage UEFI)44 Gestion intégrée du système44 Utilitaire iDRAC Settings (Configuration iDRAC)44 Accès à l'utilitaire de configuration iDRAC44 Modification des paramètres de la température45
Outils recommandés47 Cadre avant (en option)47 Installation du cadre avant47 Retrait du cadre avant48 Pieds du système [mode Tower (Tour)]48 Retrait des pieds du système49 Installation des pieds du système49 Assemblage de la roue (en option)—Mode Tower (Tour)49 Retrait de l'assemblage de la roue50 Installation de l'ensemble de roue51 Ouverture et fermeture du système51 Ouverture du système51 Fermeture du système52 À l'intérieur du système53 Lecteurs optiques et lecteurs de bande (en option)54 Removing The Optical Drive Or Tape Drive55 Installation du lecteur optique ou du lecteur de bande58 Carénage de refroidissement58 Retrait du carénage de refroidissement59 Installation du carénage de refroidissement60 Disques durs - Remplaçables à chaud 60 Retrait d'un disque dur remplaçable à chaud61 Installation d'un disque dur remplaçable à chaud61 Retrait d'un cache de lecteur de disque dur de 2,5 pouces62 Installation d'un cache de lecteur de disque dur de 2,5 pouces63 Retrait d'un cache de disque dur de 3,5 pouces63 Installation d'un cache de lecteur de disque dur de 3,5 pouces63 Retrait d'un disque dur de 2,5 pouces d'un adaptateur de disque dur de 3,5 pouces64 Installation d'un disque dur de 2,5 pouces dans un adaptateur de disque dur de 3,5 pouces64
Installation d'un disque dur ou d'un adaptateur de disque dur dans un support de disque dur66 Disques durs (câblés)67 Retrait de la baie de disque dur interne67 Installation de la baie de disque dur interne68 Retrait d'un disque dur connecté par câble69 Installation d'un disque dur connecté par câble70 Fond de panier des disques durs70 Retrait du fond de panier des disques durs71 Installation du fond de panier des disques durs77 Cache de disque dur pour quatre emplacements78 Retrait d'un cache de disque dur pour quatre logements78 Installation d'un cache de disque dur pour quatre logements79 Mémoire système79 Consignes générales pour l'installation des barrettes de mémoire81 Consignes spécifiques à chaque mode81 Exemples de configurations de mémoire83 Retrait de barrettes de mémoire83 Installation de barrettes de mémoire85 Ventilateurs86 Retrait du ventilateur interne86 Installation du ventilateur interne88 Retrait du ventilateur externe 88 Installation du ventilateur de refroidissement externe90 Clé de mémoire USB interne (en option)91 Remplacement de la clé USB interne91 Support de la carte PCIe (en option)92 Retrait du support de la carte PCIe92 Installation du support de la carte PCIe93 Cartes d'extension94 Consignes d'installation des cartes d'extension94 Consignes d'installation d'une carte GPU95 Retrait d'une carte d'extension95 Installation de la carte de ports iDRAC101 Remplacement d'une carte SD vFlash102 Module SD interne double102 Retrait d'un module SD interne double103 Remplacement de la carte de distribution de l'alimentation118 Pile du système118 Remplacement de la pile du système119 Ensemble de panneau de commande120 Retrait de l'ensemble du panneau de commande120 Installation de l'ensemble du panneau de commande124 Retrait du panneau de commande124 Installation du panneau de commande126 Retrait de la carte du panneau de commande pour des systèmes équipés de modules LCD126 Installation de la carte du panneau de commande pour des systèmes équipés de modules LCD127 Retrait de la carte du panneau de commande pour des systèmes équipés de voyants de diagnostic128 Installation de la carte du panneau de commande avec voyants de diagnostic129 Retrait du module LCD129 Installation du module LCD130 Retrait du module VGA - Mode rack131 Installation du module VGA — Mode rack132 Carte système132 Retrait de la carte système132 Installation de la carte système134
Consignes de sécurité135 Préparation d'un système à la conversion du mode Tower (Tour) vers le mode Rack135
La sécurité en priorité, pour vous et votre système139 Dépannage des échecs de démarrage du système139 Dépannage des connexions externes139 Dépannage du sous-système vidéo139 Dépannage d'un périphérique USB139 Dépannage d'un périphérique d'E/S série140 Dépannage d'une carte réseau140 Dépannage des problèmes de refroidissement143 Dépannage des ventilateurs de refroidissement143 Dépannage de la mémoire système144 Dépannage d'une clé USB interne145 Dépannage d'une carte SD145 Dépannage d'un lecteur optique ou d'un lecteur de bande146 Dépannage d'un disque dur146 Exécution des diagnostics intégrés du système149 Commandes du diagnostic du système150
Positionnement des cavaliers de la carte système151 Connecteurs de la carte système152 Désactivation d'un mot de passe oublié153
9 Messages système161 En cas de blocage du système durant l'exécution de l'auto-test de démarrage, appuyez sur le bouton de l'ID du système pendant plus de 5 secondes pour accéder au mode d'avancement du BIOS. Pour réinitialiser l'iDRAC (s'il n'a pas été désactivé en configuration iDRAC F2), appuyez pendant au moins 15 secondes.

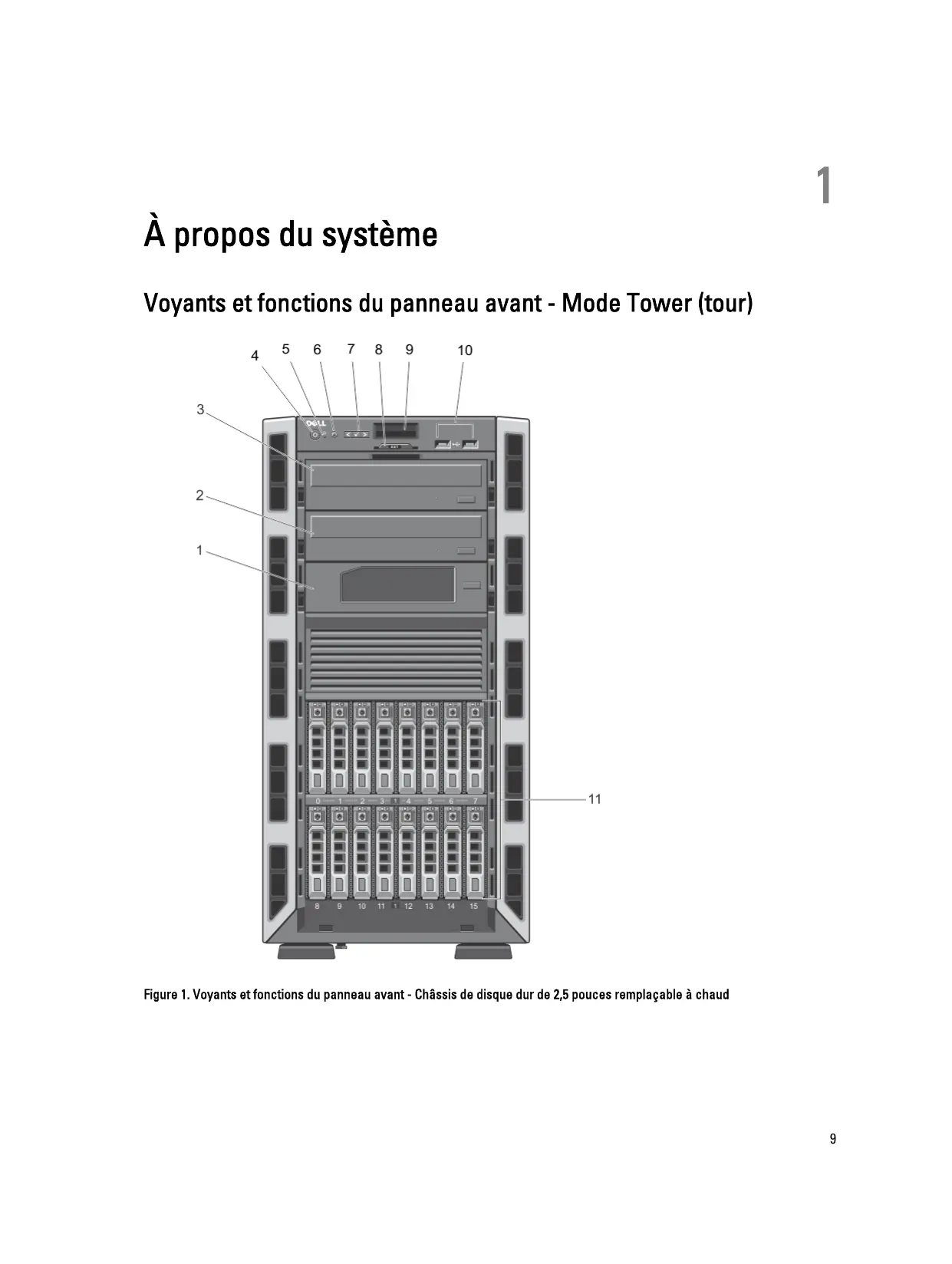

Figure 3. Voyants et fonctions du panneau avant - Châssis de disque dur câblé de 3,5 pouces
Pour réinitialiser l'iDRAC (s'il n'a pas été désactivé en configuration iDRAC F2), appuyez pendant au moins 15 secondes.
L'écran LCD du système affiche des informations et des messages indiquant si le système fonctionne correctement ou s'il requiert une intervention. Voir Messages d'erreur du système pour obtenir des informations sur des codes d'erreur spécifiques. •
Appuyez encore une fois pour répéter le cycle.
L'écran d'accueil affiche des informations sur le système qui sont configurables par l'utilisateur. Cet écran est affiché lors d'un fonctionnement système normal quand il n'y a pas de messages d'état ou d'erreurs. Lorsque le système est en
REMARQUE : Si vous sélectionnez une option dans le menu View (Vue), vous devez confirmer l'option avant de passer à l'étape suivante. Option REMARQUE : Aucun voyant de diagnostic n'est allumé lorsque le système est hors tension. Pour démarrer le système, branchez-le à une source d'alimentation et appuyez sur le bouton d'alimentation. La section suivante décrit les conditions du système et les mesures correctives possibles associées à ces voyants : Voyant d'intégrité État
Reportez-vous à la section Obtention d'aide.
Réinstallez le périphérique de mémoire. Si le problème persiste, reportez-vous à la section Obtention d'aide.
Codes des voyants d'état des disques (RAID uniquement)
En cas de blocage du système durant l'exécution de l'auto-test de démarrage, appuyez sur le bouton de l'ID du système pendant plus de 5 secondes pour accéder au mode de progression du BIOS. Pour réinitialiser l'iDRAC (s'il n'a pas été désactivé en configuration iDRAC F2), appuyez pendant au moins 15 secondes.
Codes des voyants de carte réseau
2. voyant d'activité Voyant Le voyant de liaison est vert
Chaque bloc d'alimentation est équipé d'une poignée transparente lumineuse pour indiquer si l'alimentation est présente ou non.
REMARQUE : Par défaut, le texte d'aide pour le champ sélectionné est affiché dans le navigateur graphique. Pour afficher le texte d'aide dans le navigateur de texte, vous devez appuyer sur la touche <F1>.
Le programme de configuration du système vous permet de spécifier le mode d'amorçage pour l'installation du système d'exploitation :
REMARQUE : Les systèmes d'exploitation doivent être compatibles avec l'UEFI afin d'être installés en mode d'amorçage UEFI. Les systèmes d'exploitation DOS et 32 bits ne prennent pas en charge l'UEFI et ne peuvent être installés qu'à partir du mode d'amorçage BIOS. REMARQUE : Pour obtenir les dernières informations sur les systèmes d'exploitation pris en charge, rendez-vous sur le site dell.com/ossupport.
Si un message d'erreur s'affiche pendant que le système s'amorce, prenez en note le message. Pour en savoir plus, référez-vous à la section Messages d'erreur du système. REMARQUE : Il est normal qu'un message s'affiche lorsque vous redémarrez le système après avoir installé une mise à niveau de mémoire.
Écran principal System Setup (Configuration du système) REMARQUE : Appuyez sur <Alt><F> pour réinitialiser les paramètres du BIOS ou de l'UEFI à leur valeur par défaut. Élément de menu
REMARQUE : Les options du programme de configuration du système varient en fonction de la configuration du système. REMARQUE : Les valeurs par défaut du programme de configuration du système sont répertoriées sous l'option correspondante dans les sections suivantes, le cas échéant. Élément de menu
Permet d'afficher les informations et les options relatives à la mémoire installée.
(Paramètres du processeur)
Permet d'afficher les options permettant de modifier les paramètres de gestion de l'alimentation du processeur, la fréquence de la mémoire, etc.
Permet d'afficher les options permettant de configurer les paramètres de sécurité du système (Sécurité du système) tels que le mot de passe du système, le mot de passe de configuration, la sécurité TPM, etc. Permet également d'activer ou de désactiver la prise en charge pour la mise à jour BIOS locale, le bouton d'alimentation et le bouton INM du système. Miscellaneous Settings (Paramètres divers)
System BIOS Version Affiche la version du BIOS installée sur le système. (Version du BIOS du système) System Service Tag (Numéro de service du système)
(Fabricant du système) System Manufacturer Affiche les coordonnées du fabricant du système. Contact Information (Coordonnées du fabricant du système)
System Memory Type Indique le type de mémoire installée dans le système. (Type de mémoire système) System Memory Speed (Vitesse de la mémoire système)
Voltage (Tension de la mémoire système)
Mode (Mode de fonctionnement de la mémoire)
Operating Mode (Mode de fonctionnement de la mémoire) est réglée sur Optimizer Mode (Mode optimisé). REMARQUE : Le mode de fonctionnement de la mémoire peut avoir des paramètres par défaut et des options disponibles différents selon la configuration de la mémoire.
(Entrelacement de nœuds)
Disabled (Désactivé), le système prend en charge des configurations de mémoire (asymétriques) d'architecture de la mémoire non uniforme (NUMA). Par défaut, l'option Node Interleaving (Entrelacement de nœuds) est réglée sur Disabled (Désactivé).
(Prélecture de la ligne de mémoire cache adjacente) est réglée sur Enabled (Activé). Vous pouvez désactiver cette option pour des applications nécessitant une utilisation élevée à un accès aléatoire à la mémoire.
Prefetch (Prélecteur du matériel)
Prefetcher (Prélecteur de matériel) est définie sur Enabled (Activé).
Prefetcher (Prélecteur du flux Par défaut, l'option DCU Streamer Prefetcher (Prélecteur du dévideur d'antémémoire de données) est définie sur Enabled (Activé).
Affiche la fréquence maximale du cœur du processeur.
(Vitesse de bus du REMARQUE : L'option de la vitesse de bus du processeur s'affiche uniquement lorsque les processeur) deux processeurs sont installés. Processeur 1
Number of Cores (Nombre de cœurs)
Le réglage de ce champ sur BIOS permet la compatibilité avec des systèmes d'exploitation non UEFI. Par défaut, l'option Boot Mode (Mode d'amorçage) est réglée sur BIOS. REMARQUE : Le réglage de ce champ sur UEFI désactive le menu BIOS Boot Settings (Paramètres d'amorçage du BIOS). Le réglage de ce champ sur BIOS désactive le menu UEFI Boot Settings (Paramètres d'amorçage UEFI).
(Relancer la séquence d'amorçage) Si ce champ est activé et que le système n'arrive pas à démarrer, ce dernier ré-exécute la séquence d'amorçage après 30 secondes. Par défaut, l'option Boot Sequence Retry (Relancer la séquence d'amorçage) est réglée sur Disabled (Désactivé).
(Paramètres de démarrage du BIOS)
REMARQUE : Cette option est activée uniquement si le mode d'amorçage est l'UEFI.
Internal SD Card Redundancy (Redondance de la carte SD interne)
Les données depuis cette carte sont copiées sur la carte SD de remplacement au prochain démarrage. Par défaut, l'option Internal SD Card Redundancy (Redondance de la carte SD interne) est définie sur Mirror (Miroir). REMARQUE : Cette option s'affiche seulement si le IDSDM est installé sur la carte système.
NIC2 (Cartes NIC1 et NIC2 intégrées) (Activation des (Single Root I/O Virtualization). Par défaut, l'option SR-IOV Global Enable (Activation des périphériques SR-IOV périphériques SR-IOV avec la commande globale) est réglée sur Disabled (Désactivé) avec la commande globale) Slot Disablement (Désactivation des logements)
PCIe installées dans un logement spécifique. PRÉCAUTION : La désactivation de logement doit être utilisée seulement lorsque la carte périphérique installée empêche l'amorçage dans le système d'exploitation ou lorsqu'elle cause des délais lors du démarrage du système. Si le logement est désactivé, l'option ROM et le pilote UEFI sont aussi désactivés.
Serial Port Address (Adresse de port série) est réglée sur Serial Device 1=COM2, Serial Device 2=COM1 (périphérique série 1=COM2, périphérique série 2=COM1). REMARQUE : Seul le périphérique série 2 (Serial Device 2) peut être associé aux connectivités SOL (Serial Over LAN). Pour utiliser la redirection de console par SOL, configurez la même adresse de port pour la redirection de console et le périphérique série.
(Débit en bauds de la ligne de secours) est réglée sur 11520.
Type (Type du terminal distant)
Terminal Type (Type du terminal distant) est réglée sur VT 100/VT220.
Boot (Redirection après démarrage) Gestion de Vous permet de régler la gestion de l'alimentation de l'UC. Par défaut, l'option CPU Power l'alimentation de l'UC Management (Gestion de l'alimentation de l'UC) est réglée sur System DBPM (DAPC) [Modulation biphasée différentielle du système (DAPC)]. DBPM correspond à Demand-Based Power Management (Gestion de l'alimentation en fonction de la demande). Fréquence de la mémoire
(Fréquence de la mémoire) est réglée sur Maximum Performance (Performances maximales).
REMARQUE : Lorsque C States (États C) est activée dans le mode Custom (Personnalisé), la modification du paramètres Monitor/Mwait n’a aucune incidence sur l’alimentation ou les performances du système.
Par défaut, l'option Memory Patrol Scrub (Vérification et correction d'erreur de la mémoire) est réglée sur Standard. Fréquence d'actualisation de la mémoire
Refresh Rate (Taux de rafraîchissement de la mémoire) est réglée sur 1x.
Par défaut, l'option Memory Operating Voltage (Tension de fonctionnement de la mémoire) est réglée sur Auto.
DBPM SE et le DBPM (DAPC) du système. Par défaut, l'option est définie sur Disabled (Désactivé)
Setup Password (Mot Vous permet de définir le mot de passe de configuration. Cette option est en lecture seule si le de passe de cavalier du mot de passe n'est pas installé sur le système. configuration) Password Status (État du mot de passe)
(État du mot de passe) est réglée sur Unlocked (Déverrouillé).
(Sécurité TPM) (Activation de la puce TPM)
Vous permet de régler la date sur le système.
Errors (Signaler les erreurs clavier)
(Invite F1/F2 en cas on Error (Invite F1/F2 en cas d'erreur) est réglé sur Enabled (Activé). d'erreur)
Vous pouvez créer un mot de passe du système et un mot de passe de configuration pour protéger le système. Pour activer la création du mot de passe du système et du mot de passe de configuration, le cavalier de mot de passe doit être activé. Pour obtenir plus d'informations sur les paramètres du cavalier du mot de passe, reportez-vous à la section Paramètres du cavalier de la carte système.
PRÉCAUTION : N'importe qui peut accéder aux données enregistrées sur votre système si celui-ci est en cours de fonctionnement et sans surveillance. REMARQUE : Votre système est fourni avec la fonction de mot de passe du système et de configuration désactivée.
REMARQUE : Le cavalier de mot de passe active ou désactive les fonctions de mot de passe du système et de mot de passe de configuration. Pour obtenir des informations sur les paramètres du cavalier de mot de passe, reportezvous à la section Paramètres du cavalier de la carte système. Vous pouvez attribuer un nouveau System Password (Mot de passe du système) et/ou Setup Password (Mot de passe de configuration) ou modifier un System Password (Mot de passe du système) et/ou un Setup Password (Mot de passe de configuration) déjà existant lorsque le paramètre du cavalier du mot de passe est activé et que l'option Password Status (État du mot de passe) est Unlocked (Déverrouillé). Si Password Status (État du mot de passe) est Locked (Verrouillé), vous ne pouvez pas modifier le mot de passe du système et/ou le mot de passe de configuration. Si le paramètre du cavalier du mot de passe est désactivé, le mot de passe du système et le mot de passe de configuration existants sont supprimés et vous n'avez pas besoin de fournir au système un mot de passe du système pour ouvrir une session. Attribution d'un mot de passe système et/ou de configuration : 1.
Assurez-vous que le cavalier de mot de passe est activé et que Password Status (État du mot de passe) est réglé sur Unlocked (Déverrouillé) avant d'essayer de supprimer ou modifier le mot de passe du système et/ou de configuration. Vous ne pouvez pas supprimer ou modifier un mot de passe du système ou de configuration si Password Status (État du mot de passe) est réglé sur Locked (Verrouillé). Pour supprimer ou modifier le mot de passe du système et/ou de configuration : 1.
REMARQUE : Si vous avez attribué un mot de passe de configuration, le système l'accepte également comme mot de passe du système alternatif. 1.
REMARQUE : Vous pouvez utiliser l'option Password Status (État du mot de passe) conjointement avec les options System Password (Mot de passe du système) et Setup Password (Mot de passe de configuration) pour mieux protéger le système contre toute modification non autorisée.
Si l'option Setup Password (Mot de passe de configuration) indique Enabled (Activé), saisissez ce mot de passe avant de modifier la plupart des options de configuration du système. Si vous ne saisissez pas le bon mot de passe au bout de trois tentatives, le système affiche le message Invalid Password! Number of unsuccessful password attempts: <x> System Halted! Must power down. (Mot de passe incorrect ! Nombre d'essai <x> Système arrêté ! Redémarrez le système.) Même après l'arrêt et le redémarrage du système, le message d'erreur continue à s'afficher tant que vous n'avez pas entré le mot de passe approprié. Les options suivantes font office d'exceptions : •
UEFI. L'installation des systèmes d'exploitation DOS et 32 bits est possible uniquement à partir du mode d'amorçage sur le BIOS. Le Gestionnaire d'amorçage permet d'effectuer les opérations suivantes : •
(Démarrer la configuration du système) System Utilities (Utilitaires du système)
Le Dell Lifecycle Controller offre une gestion avancée des systèmes intégrés tout au long du cycle de vie du serveur. Le Lifecycle Controller peut être démarré pendant la séquence d'amorçage et peut fonctionner indépendamment du système d'exploitation. REMARQUE : Certaines configurations de plate-forme peuvent ne pas prendre en charge l'ensemble des fonctionnalités de Lifecycle Controller. Pour plus d'informations sur la configuration du Lifecycle Controller, la configuration du matériel et du micrologiciel et le déploiement du système d'exploitation, reportez-vous à la documentation relative à Lifecycle Controller, disponible à l'adresse dell.com/support/manuals.
L'utilitaire iDRAC Settings (Paramètres d'iDRAC) est une interface permettant d'installer et de configurer les paramètres d'iDRAC à l'aide de UEFI. Vous pouvez activer ou désactiver de nombreux paramètres iDRAC à l'aide de l'utilitaire iDRAC Settings. REMARQUE : L'accès à certaines fonctions de l'utilitaire iDRAC Settings exige la mise à niveau de la licence iDRAC7 Enterprise. Pour en savoir plus sur l'utilisation d'iDRAC, reportez-vous au iDRAC7 User's Guide (Guide d'utilisation iDRAC7) sous Software → Systems Management → Dell Remote Access Controllers (Logiciel, Gestion des systèmes, Contrôleurs d'accès à distance Dell) à l'adresse suivante : dell.com/support/manuals.
1. Accédez à l'utilitaire Paramètres iDRAC. 2. Sous Paramètres iDRAC → Thermique → Option utilisateur, choisissez entre les options suivantes : –
3. Définissez les champs Température d'évacuation d'air maximale ou Décalage de la vitesse du ventilateur. 4. Cliquez sur Retour → Terminer → Oui.
1. Base de la tour 2. Pieds du système (4) 3. Vis (4)
1. Fixez les pieds du système à la base de la tour à l'aide de vis.
L'assemblage de la roue offre une mobilité au système en mode tour.
Pattes sur la base de la tour (4) Unité d'assemblage de la roue (2)
AVERTISSEMENT : Ouvrir ou retirer le capot du système lorsque celui-ci est sous tension est dangereux. Vous risqueriez de recevoir une décharge électrique. PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. PRÉCAUTION : Ne pas faire fonctionner le système sans le capot pour une durée dépassant cinq minutes.
REMARQUE : L'utilisation systématique d'un tapis et d'un bracelet antistatiques est recommandée pour manipuler les composants internes du système. 1.
Pieds du système (4)
Le système prend en charge l'une des configurations suivantes : •
REMARQUE : Les plaques de recouvrement doivent être installées sur un lecteur optique ou les logements de lecteur de bande vides pour maintenir l'homologation FCC du système. Les plaques retiennent également la poussière et les saletés du système et aident au refroidissement et à la ventilation à l'intérieur du système.
3. Loquet de dégagement
4. Connecteur ODD1/TBU de la carte système 5. Connecteur d'alimentation du fond de panier x8 6. Connecteur de données/d'alimentation du lecteur de bande SAS
2 8. Connecteur de données du lecteur optique 2 9. Connecteur d'alimentation du lecteur optique 1 10. Connecteur de données du lecteur optique 1
Pour plus d'instructions, voir la documentation fournie avec le lecteur. Si vous installez un lecteur de bande SAS, le système doit être équipé d'une carte d'extension SAS interne. Reportez-vous à la section Installation d'une carte d'extension.
Les connecteurs de la carte système sont ODD1/TBU et ODD2/TBU. Le système peut connecter jusqu'à deux lecteurs optiques, ou un lecteur optique et une unité de sauvegarde de bande SATA et une unité de sauvegarde sur bande SAS grâce à Dell OpenManage IT Assistant. REMARQUE : Pour les systèmes configurés avec le logiciel RAID et installés avec PowerVault RD1000, branchez le câble de données PowerVault RD1000 au port ODD1/TBU (SATA_E) et le câble de données de lecteur optique au port ODD2/TBU (SATA_F) respectivement sur la carte système. 11. Refermez le système. 12. Le cas échéant, placez le système debout sur une surface stable et plane, et tournez les pieds du système vers l'extérieur. 13. Rebranchez le système à la prise secteur et mettez-le sous tension, ainsi que les périphériques qui y sont connectés. 14. Le cas échéant, installez le cadre avant.
PRÉCAUTION : Ne mettez jamais le système sous tension sans le carénage de refroidissement. Le système peut surchauffer rapidement entraînant sa mise hors tension ainsi qu'une perte de données. 1.
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. PRÉCAUTION : Ne faites pas fonctionner le système lorsque son capot est retiré pendant plus de 5 minutes. REMARQUE : Pour que le carénage de refroidissement soit correctement installé dans le châssis du système, veillez à ce que les câbles soient correctement acheminés le long des parois du système et fixés à l'aide du support de fixation de câble. 1.
PRÉCAUTION : N'éteignez pas ni ne redémarrez le système pendant le formatage du disque dur, faute de quoi vous risqueriez d'endommager votre disque dur. Assurez-vous que votre disque dur grande capacité supporte plusieurs heures de formatage. REMARQUE : Tous les disques durs se connectent à la carte système en passant par le fond de panier du disque dur. Les disques durs sont fournis sous forme de disques durs remplaçables à chaud qui correspondent aux logements du disque dur. REMARQUE : Utilisez uniquement des disques durs remplaçables à chaud testés et homologués pour l'utilisation avec le fond de panier du disque dur.
Une fois les voyants éteints, vous pouvez retirer le disque dur.
PRÉCAUTION : Utilisez uniquement des disques durs testés et homologués pour l'utilisation avec le fond de panier de disque dur.
PRÉCAUTION : Lors de l'installation d'un disque dur, assurez-vous que les lecteurs adjacents sont pleinement installés. Si vous essayez d'insérer un support de disque dur et de verrouiller sa poignée en regard d'un support partiellement installé, vous risquez d'endommager le ressort du carénage du support partiellement installé et de le rendre inutilisable. PRÉCAUTION : Pour éviter toute perte de données, veillez à ce que le remplacement de lecteurs à chaud soit pris en charge. Consultez la documentation fournie avec le système d'exploitation. PRÉCAUTION : Lorsqu'un disque dur remplaçable à chaud est installé et que le système est mis sous tension, le disque dur commence automatiquement à se reconstruire. Veillez strictement à ce que le disque dur de remplacement soit vierge ou contienne des données que vous souhaitez écraser. Les éventuelles données présentes sur le disque dur de remplacement sont immédiatement perdues après l'installation du disque. 1.
3,5 pouces. PRÉCAUTION : N'éteignez pas votre système et ne le redémarrez pas pendant le formatage du disque dur. Celui-ci risquerait de tomber en panne. REMARQUE : Utilisez uniquement des disques durs ayant été testés et homologués pour une utilisation avec le système.
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. 1.
13. Accédez au programme de configuration du système et vérifiez que le contrôleur de disque dur est activé. 14. Quittez le programme de configuration du système et redémarrez le système. 15. Installez les logiciels requis pour le fonctionnement du disque dur comme décrit dans la documentation du disque dur.
Votre système prend en charge l'une des configurations suivantes : •
REMARQUE : Le fond de panier x8 peut également prendre en charge jusque huit disques durs de 2,5 pouces remplaçables à chaud (SAS, SATA ou SSD) installés sur des adaptateurs de disques durs de 3,5 pouces, qui sont ensuite eux-mêmes installés sur des supports de disque dur de 3,5 pouces.
REMARQUE : Le fond de panier du système peut également prendre en charge des disques durs SSD/SAS/SATA.
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. 1.
5. Connecteur SAS A du fond de panier 6. Connecteur d'alimentation du fond de panier
2. Plot d'éjection 3. Crochets (7) 3. Connecteur d'alimentation du lecteur optique et du lecteur de bande 4. Connecteur I2C
4. Connecteur I2C de la carte système
6. Connecteur I2C du fond de panier
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. 1.
REMARQUE : Il s'agit d'une procédure de dépannage uniquement. 1.
La fréquence de fonctionnement de bus mémoire peut être de 1 600 MT/s, 1 333 MT/s, 1 066 MT/s ou 800 MT/s selon : •
Quadruple rangée 1 066 et 800
Quadruple rangée Ce système prend en charge la configuration de mémoire flexible, permettant une configuration et une exécution du système depuis n'importe quelle configuration architecturale d'un jeu de puces valide. Ci-dessous se trouvent les consignes recommandées pour obtenir des performances optimales : • •
Par exemple, il est possible de mélanger les barrettes de mémoire de 2 et de 4 Go.
DIMM sur le système.
Les configurations disponibles dépendent du mode de mémoire sélectionné.
Data Correction) dans le mode d'optimisation de la mémoire (canal indépendant). Les barrettes DIMM DRAM de largeur x8 nécessitent le mode Fonctions ECC avancées pour profiter de la correction SDDC. Les sections suivantes offrent des recommandations supplémentaires relatives au remplissage de logements pour chaque mode.
Le mode Advanced ECC (Fonctions avancées) permet d'étendre la SDDC des barrettes DIMM DRAM de largeur x4 aux DRAM de largeur x4 et x8. Ce mode permet de protéger le système contre les échecs de puce DRAM seule au cours du fonctionnement normal. Les supports de mémoire A1 et A4 sont désactivés et vous pouvez remplir les supports de barrettes mémoire DIMM dans les supports de mémoire A2, A3, A5 et A6. REMARQUE : Les fonctions ECC avancées avec mise en miroir ne sont pas prises en charge.
Ce mode prend en charge la SDDC uniquement pour les barrettes de mémoire qui utilisent une largeur de périphérique x4 et qui n'imposent aucune exigence spécifique relative à la population d'emplacements.
REMARQUE : Afin d'utiliser la mémoire de réserve, cette fonction doit être activée dans la configuration du système. Dans ce mode, une rangée par canal est réservée. Dans le cas où des erreurs corrigibles persistantes sont détectées sur une rangée, les données de cette rangée sont copiées sur la rangée de réserve et la rangée défaillante est désactivée. Lorsque la mémoire de réserve est activée, la mémoire système disponible du système d'exploitation est réduite d'une rangée par canal. Par exemple, dans un système à trois barrettes de mémoire DIMM double rangée de 8 Go, la mémoire système disponible est : 1/2 (rangées/canal) × 3 (barrettes de mémoire DIMM) × 8 Go = 12 Go et non pas 3 (barrettes de mémoire) × 8 Go = 24 Go. REMARQUE : La mémoire de réserve n'offre aucune protection contre une erreur non corrigible sur plusieurs bits. REMARQUE : Les modes Fonctions ECC avancées/Lockstep et Optimisation prennent en charge la mémoire de réserve.
La mise en miroir de la mémoire offre le mode disposant de la plus forte fiabilité des barrettes DIMM comparativement aux autres modes. En effet, il offre une protection contre les incidents non corrigeables sur plusieurs bits. Dans une configuration mise en miroir, la mémoire système totale disponible correspond à la moitié du total de la mémoire physique installée. La moitié de la mémoire installée est utilisée pour mettre en miroir les barrettes DIMM actives. Dans le cas d'une erreur non corrigeable, le système bascule sur la copie mise en miroir. Cela garantie la SDDC et la protection sur plusieurs bits. Consignes d'installation de la mémoire : • •
Le tableau suivant présente des exemples de configuration de mémoire pour un processeur respectant les consignes énoncées dans cette section. REMARQUE : Les barrettes RDIMM à quatre rangées de 16 Go ne sont pas prises en charge. REMARQUE : Les sigles 1R et 2R utilisés dans les tableaux ci-dessous correspondent à des barrettes DIMM à rangée simple et double. Tableau 1. Configurations de mémoire
(en Go) de mémoire DIMM (en Go)
Laissez refroidir les barrettes avant de les manipuler. Manipulez les barrettes par les bords de la carte et évitez de toucher leurs composants. PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. 1.
12. Le cas échéant, redressez le système sur une surface plane et stable et faites pivoter les pieds du système vers l'extérieur. 13. Rebranchez le système à la prise secteur et mettez-le sous tension, ainsi que les périphériques qui y sont connectés. 14. Appuyez sur <F2> pour accéder à la configuration système, et vérifiez les paramètres de mémoire. Le système doit normalement avoir déjà modifié la valeur pour prendre en compte la mémoire qui vient d'être installée. 15. Si la valeur est incorrecte, il se peut qu'une ou plusieurs des barrettes de mémoire ne soient pas installées correctement. Répétez la procédure de l'étape 5 à l'étape 8 en vérifiant que les barrettes de mémoire sont correctement emboîtées dans leurs supports. 16. Exécutez le test de diagnostic approprié. Pour plus d'informations, reportez-vous à la section Utilisation des diagnostics du système.
Retrait du ventilateur interne PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. PRÉCAUTION : Ne faites jamais fonctionner le système sans le ventilateur interne. Le système pourrait surchauffer qui entraînerait un arrêt du système et une perte de données. PRÉCAUTION : Ne faites pas fonctionner le système lorsque son capot est retiré pendant plus de 5 minutes. 1.
PRÉCAUTION : Ne retirez ni n'installez de ventilateur interne en le tenant par les lames.
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. PRÉCAUTION : Ne faites pas fonctionner le système lorsque son capot est retiré pendant plus de 5 minutes. 1.
12. Rebranchez le système à la prise secteur et mettez-le sous tension, ainsi que les périphériques qui y sont connectés.
Clip de fixation du châssis Ventilateur externe
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. PRÉCAUTION : Ne faites pas fonctionner le système lorsque son capot est retiré pendant plus de 5 minutes. 1.
14. Rebranchez le système à la prise secteur et mettez-le sous tension, ainsi que les périphériques qui y sont connectés.
Une clé de mémoire USB en option installée à l'intérieur du système peut servir de périphérique d'amorçage, de clé de sécurité ou de périphérique de stockage de masse. Le connecteur USB doit être activé à l'aide de l'option Internal USB Port (Port USB interne) de l'écran Integrated Devices (Périphériques intégrés) du programme de configuration du système. Pour pouvoir démarrer le système à partir de la clé de mémoire USB, configurez cette dernière avec une image d'amorçage, puis ajoutez la clé à la séquence d'amorçage définie dans le programme de configuration du système. REMARQUE : Pour localiser le connecteur USB interne (INT USB) de la carte système, reportez-vous à la section Connecteurs de la carte système.
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. 1.
Tableau 3. Ordre d'installation des cartes d'extension
Priorité du logement
10. Depuis l'extérieur du système, faites pivoter le loquet de la carte d'extension vers le système jusqu'à ce qu'il s'enclenche. 11. Le cas échéant, installez le support pour carte PCIe. 12. Refermez le système.
14. Rebranchez le système à la prise secteur et mettez-le sous tension, ainsi que les périphériques qui y sont connectés.
2. Connecteur de carte d'extension 3. Carte d'extension
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. Pour des instructions, consultez la documentation fournie avec la carte.
En tenant la carte par les bords, positionnez-la en alignant son connecteur latéral avec le connecteur de la carte d'extension.
11. Le cas échéant, connectez les câbles SAS à la carte d'extension. 12. Le cas échéant, connectez le câble d'alimentation P3 au panneau de système. 13. Le cas échéant, retirez le support de la carte PCle. 14. Refermez le système. 15. Le cas échéant, placez le système debout sur une surface plane et stable et pivotez les pieds du système vers l'extérieur. 16. Rebranchez le système à la prise secteur et mettez-le sous tension, ainsi que les périphériques qui y sont connectés.
REMARQUE : Les plaques de recouvrement doivent être installées sur les logements de carte d'extension vides pour maintenir l'homologation FCC du système. Les plaques retiennent également la poussière et les saletés du système et aident au refroidissement et à la ventilation à l'intérieur du système.
13. Rebranchez le système à la prise secteur et mettez-le sous tension, ainsi que les périphériques qui y sont connectés.
Installation d'une carte GPU PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. 1.
12. Refermez le système. 13. Le cas échéant, redressez le système sur une surface plane et stable et faites pivoter les pieds du système vers l'extérieur. 14. Rebranchez le système à la prise secteur et mettez-le sous tension, ainsi que les périphériques qui y sont connectés.
La carte SD vFlash est une carte numérique sécurisée qui se connecte dans un logement de carte SD vFlash sur le système. Elle offre des capacités de stockage local permanent à la demande et un environnement de déploiement personnalisé qui permet l'automatisation de la configuration des serveurs, des scripts et de l'imagerie. Elle émule les périphériques USB. Pour plus d'informations, consultez le iDRAC7 User's Guide (Guide d'utilisation iDRAC7) à l'adresse support.dell.com/manuals.
Si vous ne remettez pas la carte de ports iDRAC, insérez la plaque de recouvrement et fixez-la avec une vis. REMARQUE : Les plaques de recouvrement doivent être installées sur les logements de carte vides pour maintenir l'homologation FCC du système. Les plaques retiennent également la poussière et les saletés du système et aident au refroidissement et à la ventilation à l'intérieur du système.
11. Rebranchez le système à la prise secteur et mettez-le sous tension, ainsi que les périphériques qui y sont connectés.
11. Rebranchez le système à la prise secteur et mettez-le sous tension, ainsi que les périphériques qui y sont connectés.
1. REMARQUE : Pour utiliser une carte SD avec le système, assurez-vous que l'option Internal SD Card Port (Port de carte SD interne) est activée dans le programme de configuration du système. 1.
PRÉCAUTION : Ne retirez jamais le dissipateur de chaleur d'un processeur, sauf si vous souhaitez retirer également le processeur. Le dissipateur de chaleur est essentiel au maintien de bonnes conditions thermiques.
PRÉCAUTION : La pression exercée pour maintenir le processeur dans son support est très forte. Si vous ne maintenez pas fermement le levier de dégagement, il risque de se redresser brusquement.
12. Faites pivoter le carénage du processeur vers le haut pour le dégager. PRÉCAUTION : Les broches du support sont fragiles et peuvent être endommagées. Faites attention à ne pas plier les broches lorsque vous retirez le processeur de son support. 13. Extrayez le processeur de son support et laissez le levier d'éjection ouvert en vue de l'installation du nouveau processeur.
REMARQUE : Vous pouvez mettre à jour le BIOS du système à l'aide du Lifecycle Controller.
Si le processeur a été précédemment installé sur un système, nettoyez entièrement la pâte thermique à l'aide d'un chiffon non pelucheux.
PRÉCAUTION : Si vous appliquez trop de pâte thermique, celle-ci risque d'atteindre et de contaminer le support de processeur. a) Le cas échéant, ouvrez le paquet de pâte thermique fourni avec le kit du processeur, puis appliquez-en tout le contenu sur le centre de la face supérieure du nouveau processeur. b) Placez le dissipateur de chaleur sur le processeur. c) Serrez les quatre vis pour fixer le dissipateur de chaleur sur la carte système. REMARQUE : Ne serrez pas excessivement les vis de fixation du dissipateur de chaleur lors de son installation. Pour empêcher un serrage excessif, arrêtez de visser dès vous sentez une résistance et que les vis sont bien en place. La tension exercée sur la vis ne doit pas dépasser 6,9 kg-cm (6 pouces-livre).
11. Lancez les diagnostics du système pour vérifier que le nouveau processeur fonctionne correctement.
Votre système prend en charge jusqu'à deux blocs d'alimentation redondants de 495 ou de 750 W. Lorsque deux blocs d'alimentation identiques sont installés, la configuration de l'alimentation est redondante (1 + 1). En mode redondant, l'alimentation est fournie au système de façon égale à partir des deux blocs d'alimentation, ceci pour une plus grande efficacité. Si un seul bloc d'alimentation est installé, la configuration est non redondante (1 + 0). L'alimentation est fournie au système uniquement par le bloc d'alimentation unique. REMARQUE : Si deux blocs sont installés, ils doivent être du même type et disposer de la même puissance maximale de sortie. REMARQUE : Les blocs d'alimentation sont pris en charge sur des systèmes équipés uniquement avec des disques durs remplaçables à chaud.
PRÉCAUTION : Le système exige au moins un bloc d'alimentation pour un fonctionnement normal. Sur les systèmes redondants, retirez et remplacez un seul bloc d'alimentation à la fois lorsque le système est sous tension. REMARQUE : Pour les systèmes en mode Rack, vous devrez peut-être détacher et soulever le bras de gestion des câbles en option s'il empêche le retrait du bloc d'alimentation. Pour de plus amples informations sur le bras de gestion des câbles, reportez-vous à la documentation du système relative au rack. 1.
REMARQUE : Lors de l'installation, du remplacement à chaud ou de l'ajout à chaud d'un bloc d'alimentation, attendez quelques secondes pour que le système reconnaisse le bloc d'alimentation et détermine son état. Le voyant ou la poignée d'état du bloc d'alimentation devient vert si le bloc d'alimentation fonctionne normalement.
PRÉCAUTION : Pour assurer un refroidissement du système correct, il est nécessaire d'installer le cache du bloc d'alimentation dans la deuxième baie de bloc d'alimentation dans le cas d'une configuration non redondante. Retirez le cache du bloc d'alimentation uniquement si vous installez un deuxième bloc d'alimentation. Si vous installez un bloc d'alimentation secondaire, tirez sur le cache placé sur la baie vers l'extérieur pour l'extraire.
Pour installer le cache de bloc d'alimentation, alignez-le sur la baie d'alimentation, puis insérez-le dans le châssis jusqu'à ce qu'il se mette en place en émettant un déclic.
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. 1.
8. Connecteur du fond de panier
équipés de blocs d'alimentation redondants. REMARQUE : La carte de distribution de l'alimentation est installée sur la carte intermédiaire, le tout est installé dans le système.
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. 1.
PRÉCAUTION : Pour éviter d'endommager la carte intermédiaire, vous devez retirer le(s) module(s) du bloc d'alimentation ou du cache du bloc d'alimentation du système avant de retirer la carte intermédiaire ou la carte de distribution de l'alimentation.
1. Carte de distribution de l'alimentation 2. Logement sur la carte intermédiaire (4) 3. Connecteur d'alimentation GPU
Le cas échéant, installez la carte de distribution d'alimentation sur la carte intermédiaire.
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. 1.
2. Pile du système 6.
14. Accédez à la configuration du système et vérifiez que la pile fonctionne correctement. 15. Entrez l'heure et la date exactes dans les champs Time (Heure) et Date du programme de configuration du système. 16. Quittez la configuration du système.
L'ensemble de panneau de commande est composé des éléments suivants : •
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. 1.
6. Panneau de commande
Connecteur du câble du panneau de commande Vis
REMARQUE : Conservez l'étiquette informative pour un remplacement éventuel de l'ensemble de panneau de commande.
Branchez le câble du panneau de commande et, le cas échéant, le câble du module VGA dans l'ensemble de panneau de commande.
Pattes de fixation (3)
Installation du panneau de commande PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. 1.
LCD PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. 1.
REMARQUE : L'ensemble de panneau de commande avec voyants de diagnostic est pris en charge par des systèmes équipés de disques durs câblés et des systèmes équipés de fond de panier x8. 1.
2. Vis (3) 3. Ensemble de panneau de commande
REMARQUE : L'ensemble de panneau de commande avec voyants de diagnostic est pris en charge par des systèmes équipés de disques durs câblés et des systèmes équipés de fond de panier x8. 1.
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. 1.
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. PRÉCAUTION : Si vous utilisez la puce de module de plateforme sécurisée (TPM) avec une clé de cryptage, il est possible que vous soyez invité à créer une clé de restauration lors de la configuration du système ou d'un programme. Vous devez créer cette clé et la conserver en lieu sûr. Si vous êtes un jour amené à remplacer la carte système, vous devrez fournir cette clé lors du redémarrage du système ou du programme afin de pouvoir accéder aux données cryptées qui se trouvent sur les disques durs. 1.
PRÉCAUTION : Si vous utilisez la puce de module de plateforme sécurisée (TPM) avec une clé de cryptage, il est possible que vous soyez invité à créer une clé de restauration lors de la configuration du système ou d'un programme. Vous devez créer cette clé et la conserver en lieu sûr. Si vous êtes un jour amené à remplacer la carte système, vous devrez fournir cette clé lors du redémarrage du système ou du programme afin de pouvoir accéder aux données cryptées qui se trouvent sur les disques durs. 1.
PRÉCAUTION : Ne vous servez pas d'une barrette de mémoire, d'un processeur ou de tout autre composant pour soulever l'assemblage de la carte système.
REMARQUE : Les fentes de guidage de la carte système sont situées sur le bord de la carte système et à proximité des barrettes de mémoire.
Consignes de sécurité REMARQUE : Pour des précautions et procédures particulières, reportez-vous à la documentation d'installation en rack fournie avec le système et le kit pour rack. Pour répondre aux informations et réglementations de sécurité, reportez-vous aux instructions relatives à la sécurité fournies avec votre système. Observez les précautions suivantes pour la stabilité et la sécurité du système en mode rack : •
Consultez le guide d'installation du système en rack pour installer le système dans un rack.
Si vous démarrez le système en mode de démarrage BIOS après l'installation du système d'exploitation à partir du Gestionnaire de démarrage UEFI, le système se bloquera. L'inverse est également vrai. Vous devez démarrer en utilisant le même mode de démarrage que celui avec lequel vous avez installé le système d'exploitation. Pour tous les autres problèmes de démarrage, notez les messages du système qui apparaissent à l'écran.
Avant de procéder au dépannage de tout périphérique externe, assurez-vous que tous les câbles externes sont correctement fixés aux connecteurs externes de votre système.
Si toutes les tentatives de dépannage échouent, reportez-vous à la section Obtention d'aide.
1. Dépannage de la pile du système PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. REMARQUE : Si le système est hors tension pendant une longue période (des semaines ou des mois), la NVRAM peut perdre ses informations de configuration du système. Cette situation est provoquée par une pile défectueuse. 1.
Si le problème n'est pas résolu, reportez-vous à la section Obtention d'aide. REMARQUE : Il se peut que certains logiciels fassent accélérer ou ralentir l'heure du système. Si le système semble fonctionner normalement hormis l'heure se trouvant dans la configuration du système, le problème provient peut-être du logiciel plutôt que d'une batterie défectueuse.
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. 1. PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. 1.
REMARQUE : Après avoir installé un bloc d'alimentation, patientez quelques secondes pour laisser au système le temps de le reconnaître et de déterminer s'il fonctionne correctement.
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. Assurez-vous qu'aucune des conditions suivantes n'existe : •
Si les diagnostics indiquent une panne, suivez les instructions fournies par le programme de diagnostic.
Si un problème persiste, bien que les paramètres de la mémoire correspondent à la mémoire installée, passez à l'étape 12.
Si le problème persiste, passez à l'étape suivante. 11. Ouvrez le système. 12. Si un test de diagnostic ou un message d'erreur indique une panne d'un module de mémoire spécifique, installez un module qui fonctionne à la place du module défectueux. 13. Pour dépanner une barrette de mémoire défectueuse non identifiée, remplacez la barrette du premier logement de barrette DIMM par une autre de même type et de même capacité. Si un message d'erreur s'affiche à l'écran, il peut s'agir d'un problème lié au type des DIMM installées, d'une installation incorrecte des DIMM ou de DIMM défectueuse(s). Suivez les instructions qui s'affichent à l'écran pour résoudre le problème. Pour de plus amples informations, reportez-vous aux consignes générales d'installation des modules de mémoire. 14. Refermez le système. 15. Pendant l'amorçage du système, observez les voyants de diagnostic du panneau avant et les messages d'erreur qui s'affichent. 16. Si le problème de mémoire est toujours indiqué, répétez les étapes 12 à 15 pour chaque module de mémoire installé. Si le problème persiste alors que vous avez vérifié toutes les barrettes de mémoire, reportez-vous à la section Obtention d'aide.
REMARQUE : Certaines cartes SD sont équipées d'un commutateur physique de protection contre écriture. Si le commutateur de protection contre écriture est allumé, il est impossible d'écrire sur la carte SD. 1.
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. 1.
Selon les résultats du test de diagnostic, effectuez les étapes appropriées de la procédure ci-dessous.
Lifecycle Controller, exécutez ensuite l'assistant de configuration de matériel pour vérifier la configuration RAID.
Pour en savoir plus, reportez-vous à la documentation sur le système d'exploitation.
Vérifiez que le contrôleur est activé et que les lecteurs apparaissent dans le programme de configuration du système.
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. REMARQUE : Pour dépanner une carte d'extension, consultez sa documentation et celle du système d'exploitation. 1.
11. Pour chaque carte d'extension retirée à l'étape 8, effectuez les opérations suivantes : a) Mettez le système et les périphériques qui y sont connectés hors tension, puis débranchez le système de la prise secteur. b) Ouvrez le système. c) Réinstallez une des cartes d'extension. d) Refermez le système. e) Exécutez le test de diagnostic approprié. Pour plus d'informations, reportez-vous à la section Utilisation des diagnostics système. Si un problème est toujours signalé, reportez-vous à la section Obtention d'aide.
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. 1.
REMARQUE : Également connu sous le nom de diagnostics ePSA (Enhanced Pre-boot System Assessment). Les diagnostics du système intégré offrent un ensemble d'options pour des périphériques ou des groupes de périphériques particuliers, vous permettant : •
Le programme de diagnostics intégrés du système s'exécute à partir de l'écran Dell Lifecycle Controller.
Commandes du diagnostic du système Menu
System Assessment User Guide (Guide de l'utilisateur de l'évaluation améliorée du système de pré-amorçage Dell) à l'adresse dell.com/support/manuals.
Tableau 4. Positionnement des cavaliers de la carte système
NVRAM_CLR (par défaut)
Les paramètres de configuration sont conservés au démarrage du système (broches 1-3).
REMARQUE : Si vous attribuez un nouveau mot de passe système et/ou de configuration alors que le cavalier est toujours sur les broches 4 et 6, le système désactive les nouveaux mots de passe à son prochain démarrage.
Capacités de la barrette de mémoire Barrettes RDIMM
8 Go (double rangée) et 16 Go (double rangée) Un lecteur de bande de 5,25 pouces en option. REMARQUE : Si votre système est installé avec une carte GPU à largeur double, le système prend en charge uniquement un périphérique de stockage amovible de 5,25 pouces.
Arrière REMARQUE : En cas de fonctionnement dans la plage de température étendue, des avertissements de température ambiante peuvent être reportés sur l'écran LCD et dans le journal des événements système. <10 % des heures de fonctionnement annuelles
REMARQUE : Si le système se trouve hors de la plage de températures de fonctionnement standard (10 °C à 35 °C), il peut réduire sa température de fonctionnement à 5 °C ou l'augmenter jusqu'à 40 °C pendant un maximum de 10 % de ses heures de fonctionnement annuelles. Pour les températures comprises entre 35 °C et 40 °C, la réduction maximale autorisée de la température sèche est de 1 °C tous les 175 m au-dessus de 950 m (1 °F tous les 319 pieds).
(10 à 35 °C), il peut réduire sa température de fonctionnement à -5 °C ou l'augmenter jusqu'à 45 °C pendant un maximum de 1 % de ses heures de fonctionnement annuelles. Pour les températures comprises entre 40 et 45 °C, la réduction maximale autorisée de la température sèche est de 1 °C par 125 m au-dessus de 950 m (1 °F tous les 228 pieds). Restrictions de la température étendue de fonctionnement
Les blocs d'alimentation non redondants ne sont pas pris en charge. Les cartes de périphériques non homologuées par Dell et/ou les cartes de périphériques supérieures à 25 W ne sont pas prises en charge.
REMARQUE : Pour en savoir plus sur les mesures d'exploitation liées à différentes configurations particulières, rendez-vous sur dell.com/environmental_datasheets. Température Gradient de température maximal (pour l'exploitation et 20 °C/h (36 °F/h) le stockage) Limites des températures de stockage
Plages de température (pour une altitude de moins de 950 mètres ou 3117 pieds) En fonctionnement
5 secondes jusqu'à ce que le code d'erreur s'affiche sur l'écran LCD. Prenez le code en note, puis consultez la section Messages d'erreur du système.
Certains messages sont également affichés sous une forme abrégée sur l'écran LCD du système, si le système comprend cette fonctionnalité. REMARQUE : Les messages d'erreur LCD suivants s'affichent sous format simple. Reportez-vous à la section Menu de configuration pour sélectionner le format dans lequel les messages sont affichés.
REMARQUE : Dans certains messages, un composant système particulier est identifié par nom (« <nom> »), numéro de composant (« <numéro> ») or emplacement (« baie »). Code d'erreur AMP0302
3. Vérifiez les modifications de configuration du système. 4. Si le problème persiste, reportez-vous à la section Obtention d'aide.
4. Si le problème persiste, reportez-vous à la section Obtention d'aide.
4. Si le problème persiste, reportez-vous à la section Obtention d'aide.
4. Si le problème persiste, reportez-vous à la section Obtention d'aide.
5. Si le problème persiste, reportez-vous à la section Obtention d'aide.
5. Si le problème persiste, reportez-vous à la section Obtention d'aide.
5. Si le problème persiste, reportez-vous à la section Obtention d'aide.
5. Si le problème persiste, reportez-vous à la section Obtention d'aide.
l'écran LCD La redondance du ventilateur est perdue. Vérifiez les ventilateurs.
l'écran LCD La connexion du câble de la carte système <nom> est en panne. Vérifiez la connexion.
l'écran LCD Multi-bit memory error on <location>. Re-seat memory. (Erreur de mémoire multi-bits sur <emplacement>.)
l'écran LCD SBE log disabled on <location>. Re-seat memory. (Désactivation du journal des erreurs portant sur un seul bit sur <emplacement>. Réinsérez la mémoire.)
Power cycle system. (Erreur de parité PCI sur le bus <bus> le périphérique <périphérique> la fonction <fonct>.)
<périphérique> la fonction <fonct>.)
<baie>. Vérifiez le lecteur.)
3. Si le problème persiste, reportez-vous à la section Obtention d'aide.
l'écran LCD System board voltage is outside of range. (La tension de la carte système se trouve en dehors des limites.)
3. Si le problème persiste, reportez-vous à la section Obtention d'aide.
Les utilitaires de diagnostic du système peuvent créer des messages si vous exécutez des tests de diagnostic sur le système. Reportez-vous à Running The Embedded System Diagnostics (Exécution des diagnostics intégrés du système) pour obtenir plus d'informations sur les diagnostics du système.
Le logiciel de gestion des systèmes génère des messages d'alertes pour votre système. Les messages d'alerte comprennent des messages d'informations, d'états, d'avertissements et de panne relatifs à l'état du lecteur, de la température, du ventilateur et de l'alimentation. Pour obtenir plus d'information, reportez-vous à la documentation du logiciel de gestion des systèmes.
Notice Facile
