LATITUDE E6330 - Ordinateur portable DELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ordinateur portable professionnel
Processeur	Intel Core i5 ou i7 de 3ème génération
RAM	4 Go, extensible jusqu'à 16 Go
Stockage	Disque dur HDD de 320 Go ou SSD de 128 Go/256 Go
Taille de l'écran	13,3 pouces, résolution 1366 x 768 pixels
Carte graphique	Intel HD Graphics 4000
Système d'exploitation	Windows 7, 8 ou 10 (selon la configuration)
Connectivité	Wi-Fi, Bluetooth, ports USB 3.0, HDMI, Ethernet
Dimensions approximatives	33,3 x 23,2 x 2,5 cm
Poids	1,5 kg
Type de batterie	Batterie lithium-ion
Autonomie de la batterie	Jusqu'à 8 heures selon l'utilisation
Entretien et nettoyage	Utiliser un chiffon doux pour l'écran, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité modérée, pièces disponibles sur le marché
Sécurité	Chiffrement des données, lecteur d'empreintes digitales en option
Compatibilités	Compatible avec la plupart des périphériques USB et accessoires standards
Fonctions principales	Idéal pour le travail de bureau, la navigation internet et les applications professionnelles

FOIRE AUX QUESTIONS - LATITUDE E6330 DELL

Comment réinitialiser le mot de passe du BIOS sur le DELL Latitude E6330 ?

Pour réinitialiser le mot de passe du BIOS, éteignez l'ordinateur, puis appuyez sur F2 lors du démarrage pour accéder au BIOS. Si un mot de passe est demandé, vous devrez contacter le support DELL pour obtenir de l'aide.

Que faire si mon DELL Latitude E6330 ne démarre pas ?

Vérifiez que l'ordinateur est bien alimenté. Assurez-vous que le câble d'alimentation est correctement branché et que la batterie est chargée. Essayez de démarrer l'ordinateur sans la batterie en utilisant uniquement l'alimentation secteur.

Comment résoudre des problèmes de surchauffe sur le DELL Latitude E6330 ?

Assurez-vous que les ouvertures de ventilation ne sont pas obstruées. Nettoyez les ventilateurs et les grilles de ventilation avec de l'air comprimé. Si le problème persiste, vérifiez l'état de la pâte thermique du processeur.

Pourquoi mon DELL Latitude E6330 ne reconnaît-il pas la connexion Wi-Fi ?

Vérifiez si le mode avion est désactivé. Assurez-vous que le pilote de la carte réseau sans fil est à jour. Vous pouvez accéder au gestionnaire de périphériques pour mettre à jour le pilote.

Comment effectuer une restauration d'usine sur le DELL Latitude E6330 ?

Pour effectuer une restauration d'usine, redémarrez l'ordinateur et appuyez sur F8 pour accéder aux options de démarrage avancées. Sélectionnez 'Réparer votre ordinateur' puis 'Restauration d'usine'. Suivez les instructions à l'écran.

Que faire si l'écran de mon DELL Latitude E6330 reste noir ?

Essayez de brancher l'ordinateur sur un moniteur externe pour vérifier si le problème vient de l'écran. Si l'écran externe fonctionne, cela peut indiquer un problème avec l'écran de l'ordinateur portable. Sinon, essayez de réinitialiser le matériel en retirant la batterie et en maintenant le bouton d'alimentation enfoncé pendant 15 secondes.

Comment améliorer la durée de vie de la batterie du DELL Latitude E6330 ?

Pour améliorer la durée de vie de la batterie, réduisez la luminosité de l'écran, fermez les applications non utilisées et désactivez les connexions sans fil lorsque vous ne les utilisez pas. Vous pouvez également activer le mode d'économie d'énergie dans le système d'exploitation.

Mon DELL Latitude E6330 émet un bruit étrange, que faire ?

Un bruit étrange peut être causé par un ventilateur défectueux ou une unité de disque dur. Vérifiez le ventilateur pour vous assurer qu'il n'est pas obstrué par la poussière. Si le bruit persiste, envisagez de faire vérifier l'ordinateur par un professionnel.

MODE D'EMPLOI LATITUDE E6330 DELL

Manuel du propriétaire

Remarques, précautions et avertissements

REMARQUE: Une REMARQUE indique des informations importantes qui peuvent vous aider à utiliser l'ordinateur.

PRECAUTION: Une PRECAUTION indique un risque de dommage matériel ou de perte de données et vous indiqueme Comment éviter le problème.

AVERTISSEMENT : Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessure corporelle ou de mort.

Marques commerciales utilisées dans ce document : Dell™, le logo Dell, Dell Precision™, OptiPlex™, Latitude™, PowerEdge™, PowerVault™, PowerConnect™, OpenManage™, EqualLogic™, Compellent™, KACE™, FlexAddress™, Force10™ et Vostro™ sont des marques de Dell Inc. Intel®, Pentium®, Xeon®, Core® et Celeron® sont des marques déposées d'Intel Corporation aux États-Unis et dans d'autres pays. AMD® est une marque déposée, et AMD Opteron™, AMD Phenom™ et AMD Sempron™ sont des marques d'Advanced Micro Devices, Inc. Microsoft®, Windows®, Windows Server®, Internet Explorer®, MS-DOS®, Windows Vista® et Active Directory® sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Red Hat® et Red Hat® Enterprise Linux® sont des marques déposées de Red Hat, Inc. aux États-Unis et/ou dans d'autres pays. Novell® et SUSE® sont des marques déposées de Novell Inc. aux États-Unis et dans d'autres pays. Oracle® est une marque déposée d'Oracle Corporation et/ou de ses filiales. Citrix®, Xen®, XenServer® et XenMotion® sont des marques ou des marques déposées de Citrix Systems, Inc. aux États-Unis et/ou dans d'autres pays. VMware®, Virtual SMP®, vMotion®, vCenter® et vSphere® sont des marques ou des marques déposées de VMware, Inc. aux États-Unis ou dans d'autres pays. IBM® est une marque déposée d'International Business Machines Corporation.

2012-06

Rev. A00

Chapitre 2 : retrait et installation des composants. 11

Avant d'intervenir dans l'ordinateur. 7 Mise hors tension de l'ordinateur. 8 Après intervention à l'intérieur de votre ordinateur. 8 Outils recommandés. 11 Retrait de la carte SD (Secure Digital) 11 Installation de la carte SD (Secure Digital) 11 Retrait de la carte ExpressCard. 12 Installation de la carte ExpressCard. 12 Dépose de la batterie 12 Pose de la batterie. 13 Retrait de la carte SIM. 13 Installation de la carte SIM. 14 Dépose du disque dur. 14 Pose du disque dur. 15 Dépose du lecteur optique 16 Pose du lecteur optique 17 Dépose du cache de base 18 Pose du cache de base. 18 Retrait du cadre du clavier 18 Installation du cadre du clavier 19 Dépose du clavier 19 Pose du clavier 21 Dépose de la carte réseau sans fil WLAN (Wireless Local Area Network) 22 Pose de la carte de réseau sans fil WLAN. 22 Retrait du module Bluetooth 22 Installation du module Bluetooth 23 Dépose de la mémoire 24 Pose de la mémoire 24 Dépose de la pile bouton 25 Pose de la pile bouton. 25 Dépose du repose-mains 25 Pose du repose-mains 27

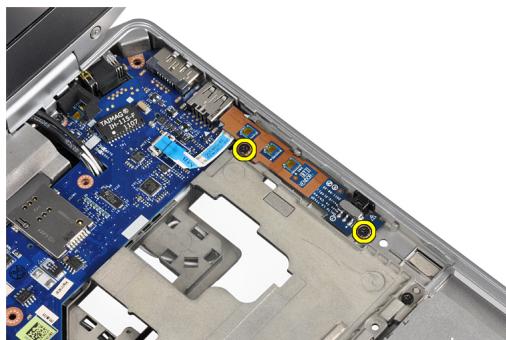

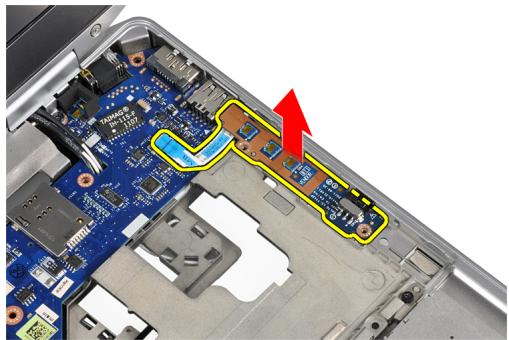

Retrait de la carte multimédia 28

Installation de la carte multimédia. 29

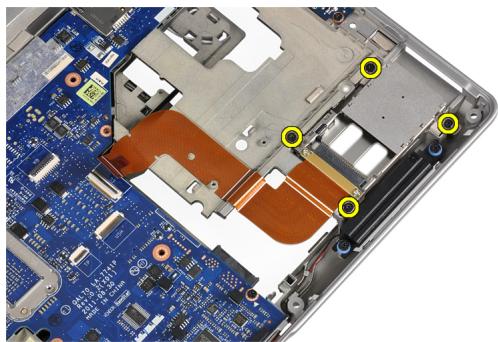

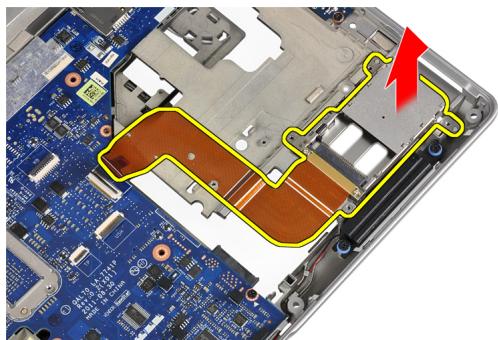

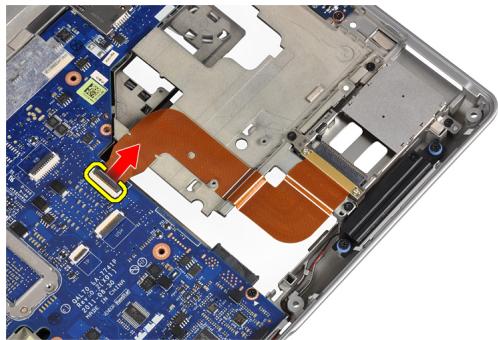

Retrait du bâti de la carte ExpressCard. 29

Installation du bâti de la carte ExpressCard. 30

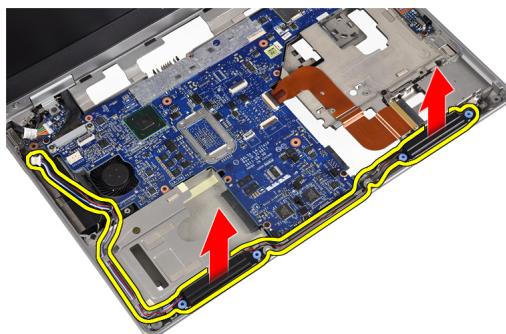

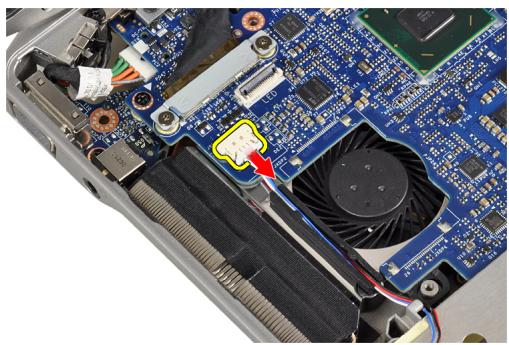

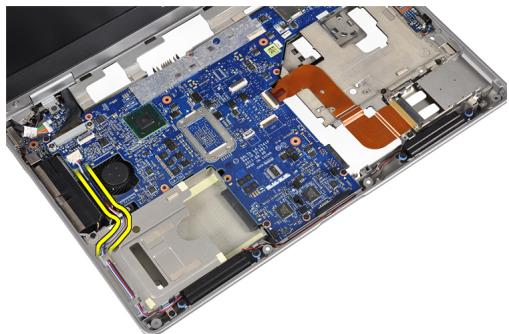

Dépose des haut-parleurs 31

Pose des haut-parleurs 32

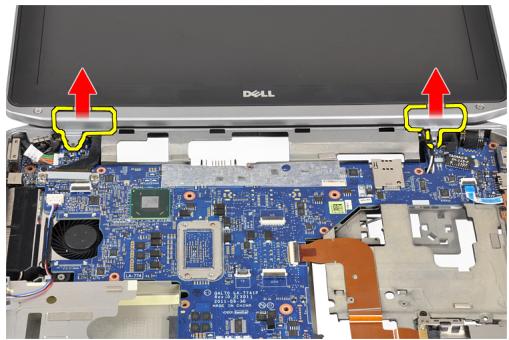

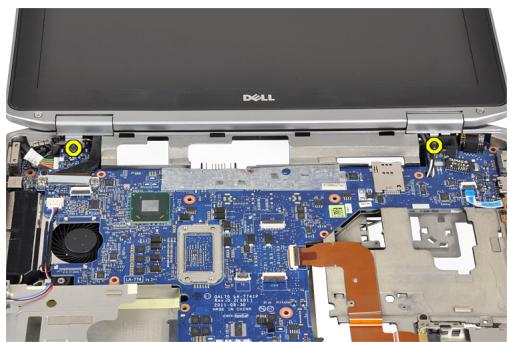

Retrait des caches de charnière d'écran 32

Installation des caches de charnière d'écran 33

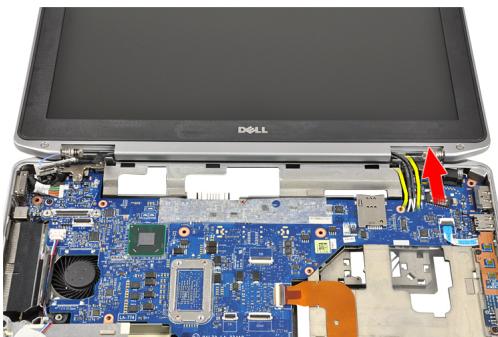

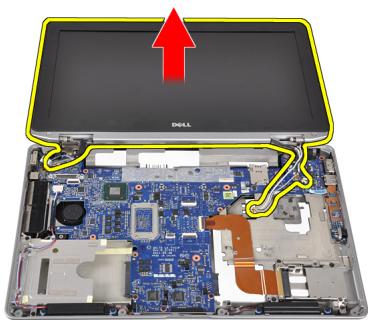

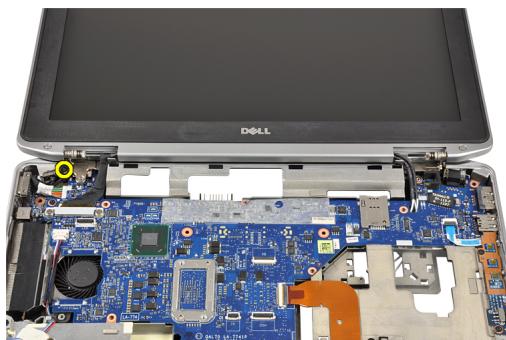

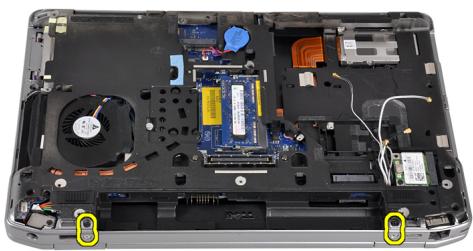

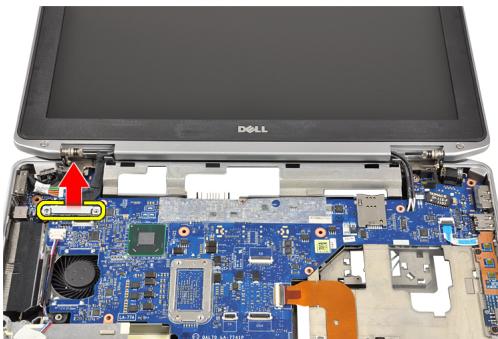

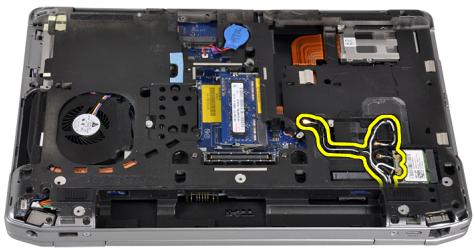

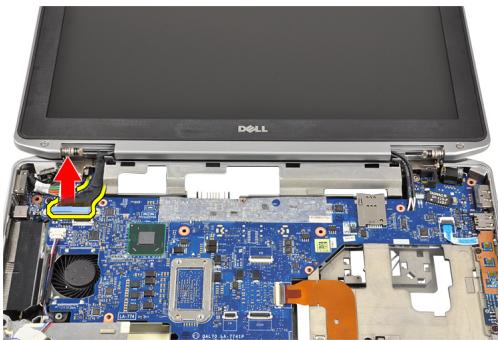

Dépose de l'ensemble écran. 33

Pose de l'ensemble écran. 36

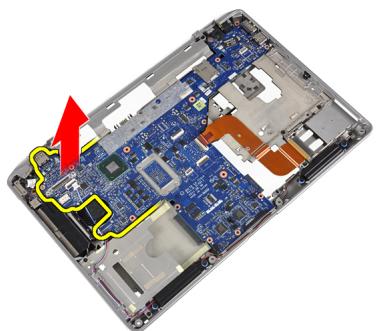

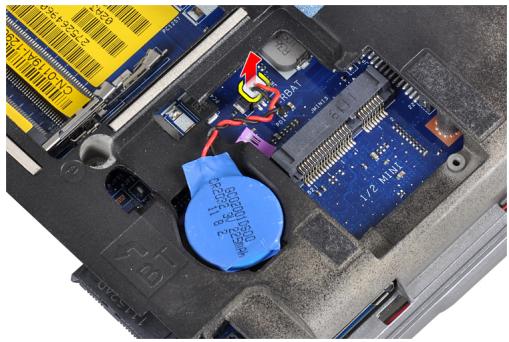

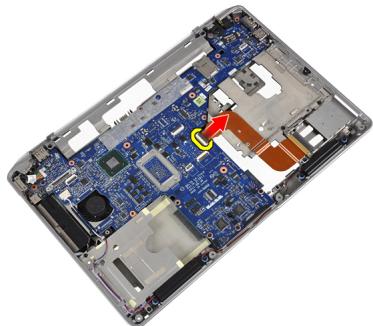

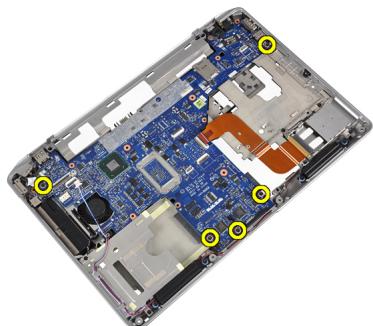

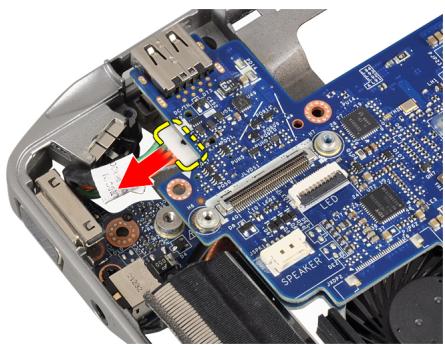

Dépose de la carte système 36

Pose de la carte système 38

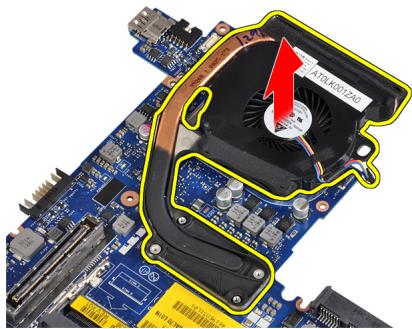

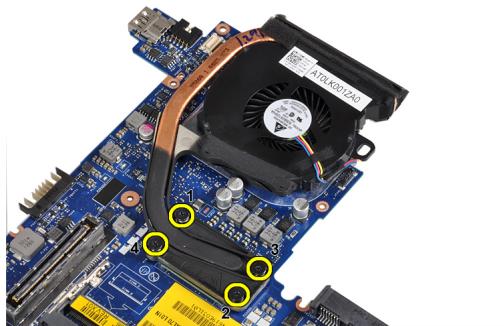

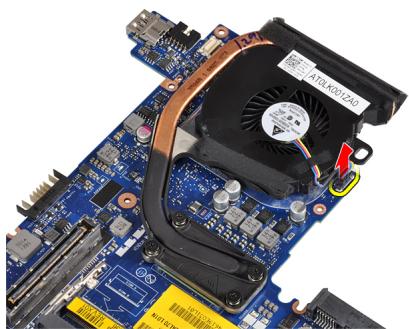

Dépose du dissipateur de chaleur 39

Pose du dissipateur de chaleur 40

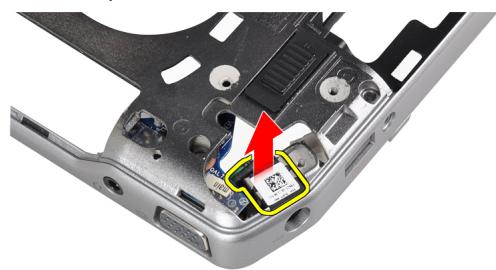

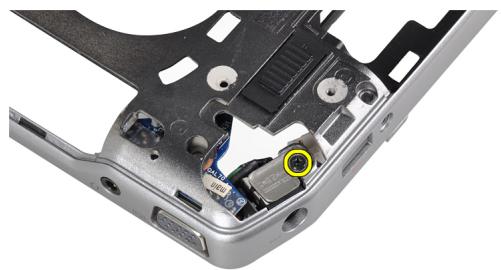

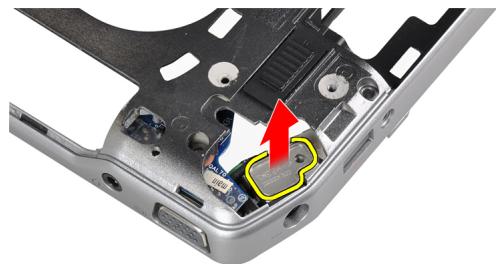

Retrait du port du connecteur d'alimentation 40

Installation du port du connecteur d'alimentation 41

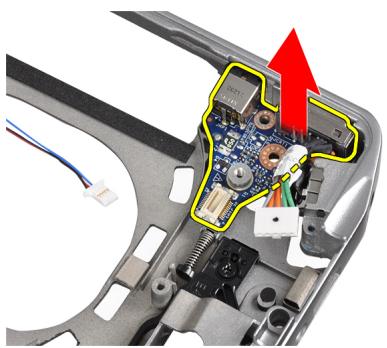

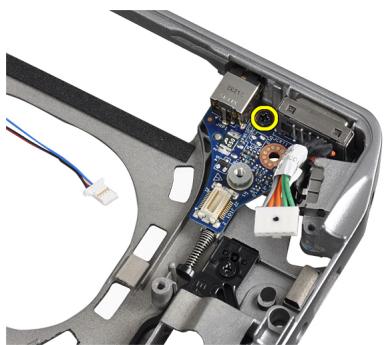

Retrait de la carte d'entrées/sorties (E/S) 42

Installation de la carte d'E/S. 43

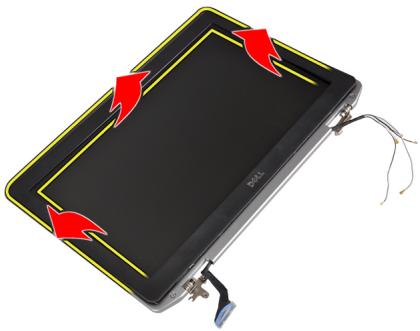

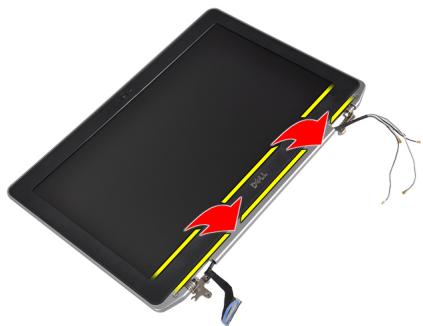

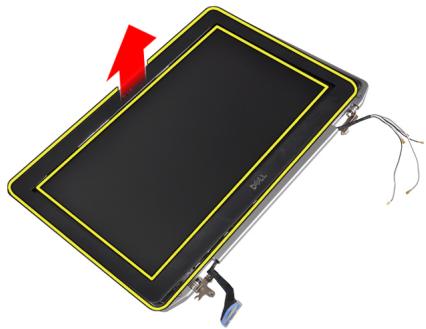

Dépose du cadre d'écran. 43

Pose du cache de l'écran. 44

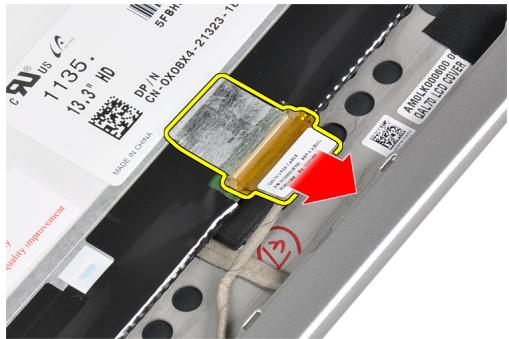

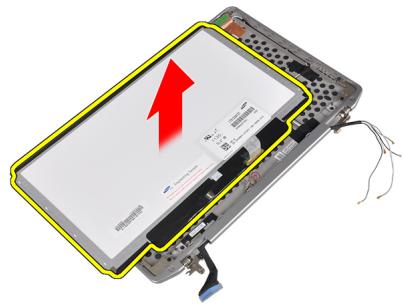

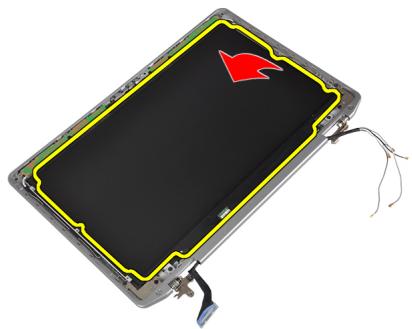

Dépose du panneau d'écran. 44

Pose du panneau d'écran. 45

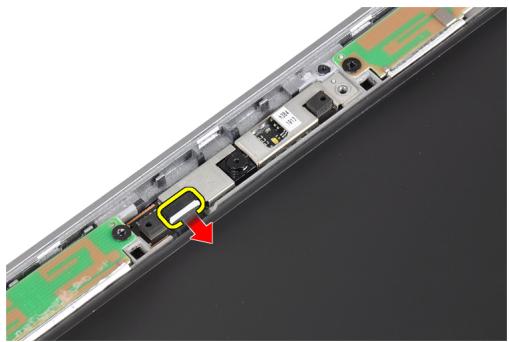

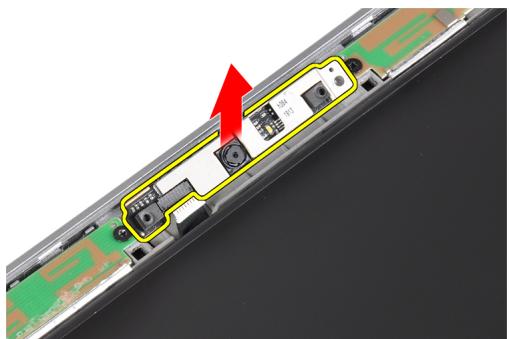

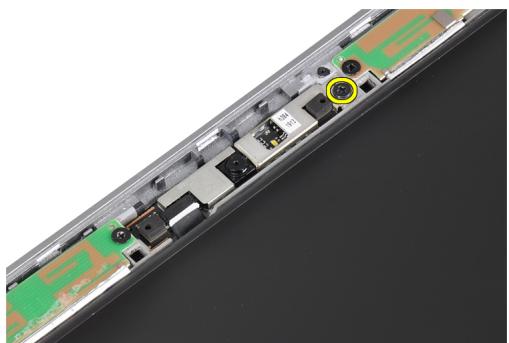

Retrait du module caméra et microphone 45

Installation du module caméra et microphone 46

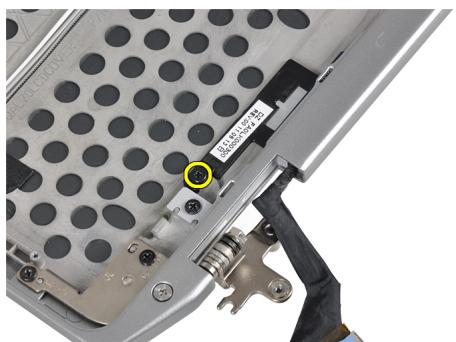

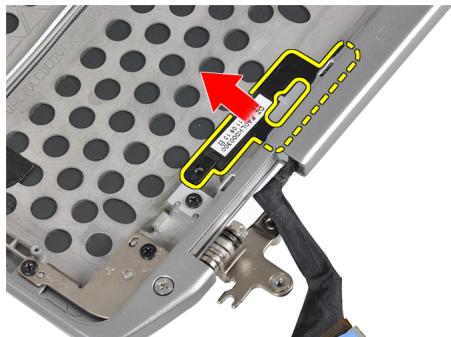

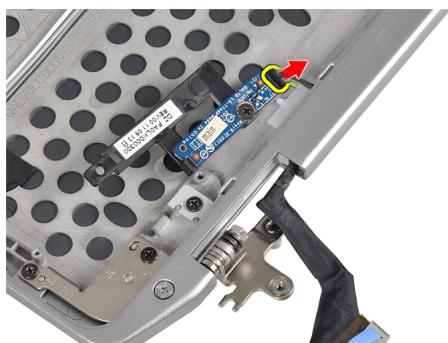

Retrait de la carte DEL. 47

Installation du panneau arrière des DEL. 48

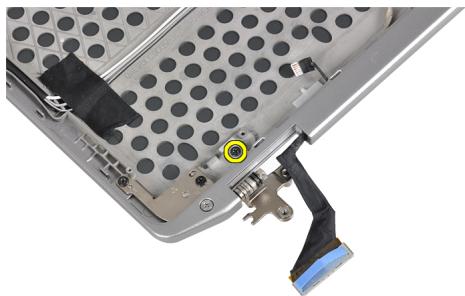

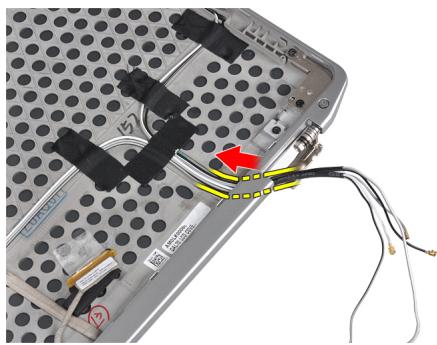

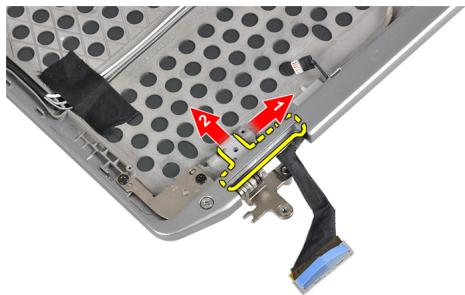

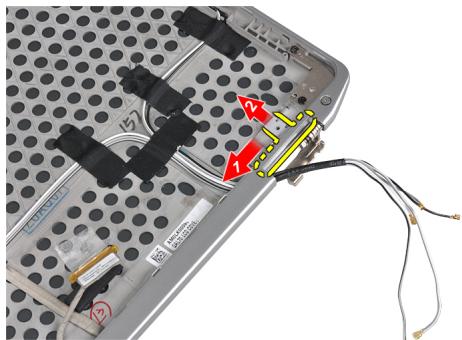

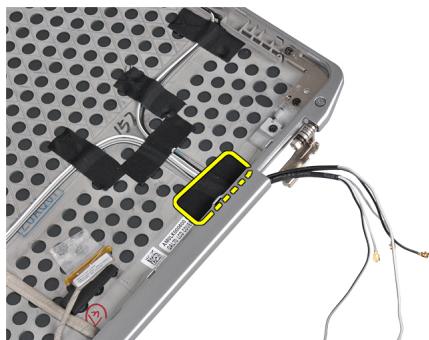

Retrait des parois de la charnière d'écran 48

Installation des parois de la charnière d'écran 50

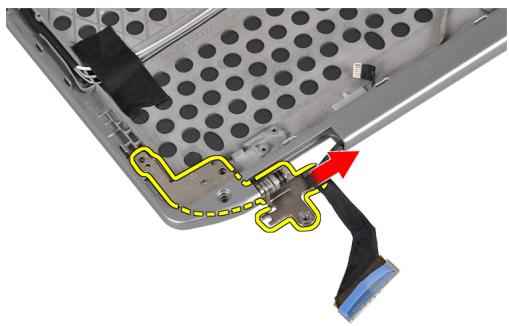

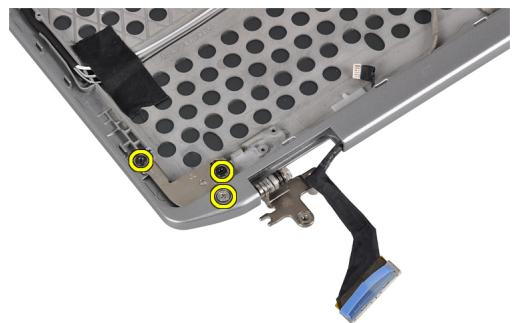

Retrait des charnières d'écran 51

Installation des charnières d'écran. 52

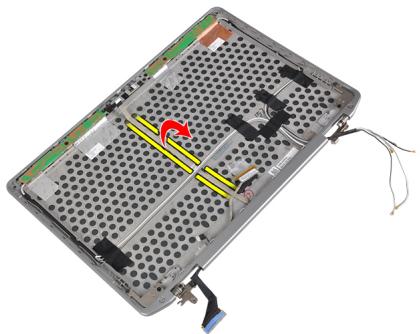

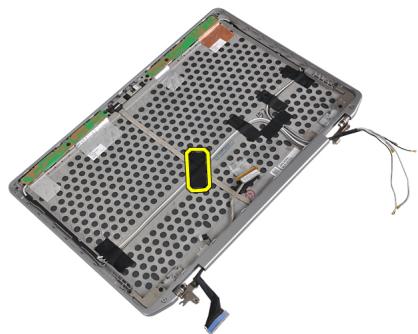

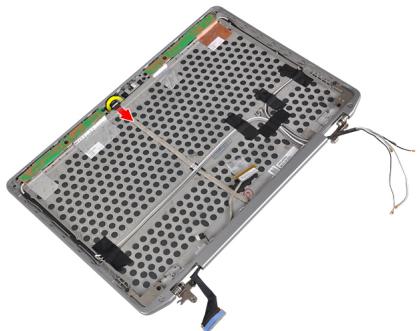

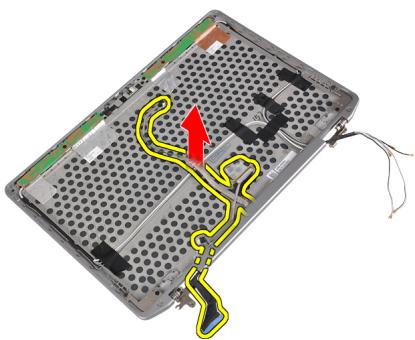

Retrait du câble LVDS et de la caméra. 52

Installation des câbles LVDS et de caméra. 54

Chapitre 3 : Informations sur le port d'accueil. 55

Chapitre 4: Configuration du système. 57

Séquence de démarrage 57

Touches de navigation 57

Options du programme de configuration du système 58

Mise à jour du BIOS 67

Mots de passe du système et de configuration 67

Définition d'un mot de passe système et d'un mot de passe de configuration 68

Suppression ou modification d'un mot de passe système et/ou de configuration. 68

Chapitre 5: diagnostics. 71

Diagnostics EPSA (Enhanced Pre-Boot System Assessment). 71 Voyants d'état de l'appareil. 72 Voyants d'état de la batterie 72

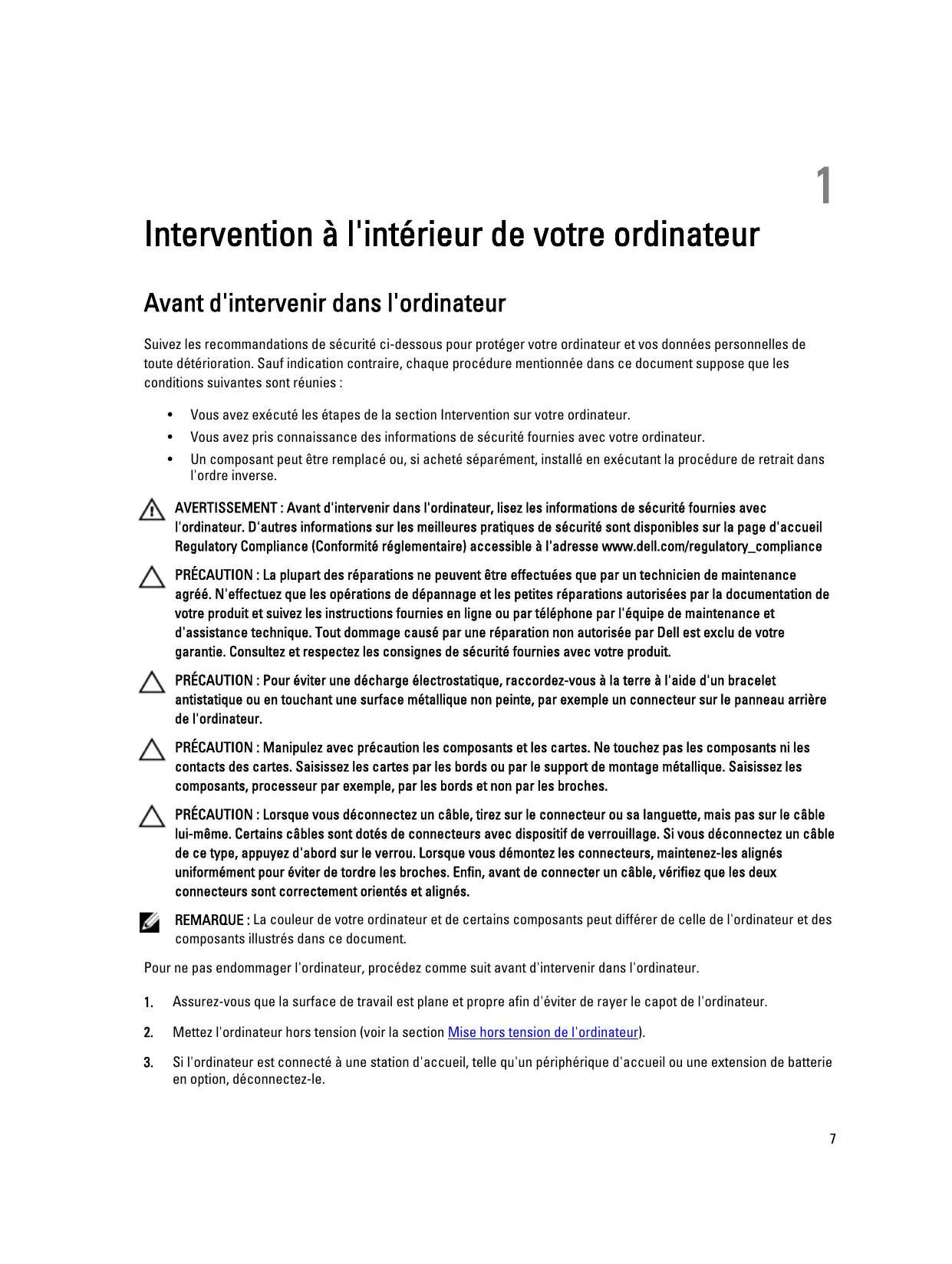

Avant d'intervenir dans l'ordinateur

Suivez les recommandations de sécurité ci-dessous pour protéger votre ordinateur et vos données personnelles de toute dégradation. Sauf indication contraire, chaque procédure mentionnée dans ce document suppose que les conditions suivantes sont réunies :

• Vous avez exécuté les étapes de la section Intervention sur votre ordinateur.
• Vous avez pris connaissance des informations de sécurité fournies avec votre ordinateur.
• Un composant peut être remplacé ou, si acheté séparément, installé en exécutant la procédure de retrait dans l'ordre inverse.

AVERTISSEMENT: Avant d'intervenir dans l'ordinateur, lisez les informations de sécurité fournies avec l'ordinateur. D'autres informations sur les importantes pratiques de sécurité sont disponibles sur la page d'accueil Regulatory Compliance (Conformité réglementaire) accessible à l'adresse www.dell.com/regulatory_compliance PRECAUTION: La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit. PRECAUTION: Pour éviter une décharge électrostatique, raccordez-vous à la terre à l'aide d'un bracelet antistatique ou en touchant une surface métallique non peinte, par exemple un connecteur sur le panneau arrière de l'ordinateur. PRECAUTION: Manipulez avec précaution les composants et les cartes. Ne touchez pas les composants ni les contacts des cartes. Saisissez les cartes par les bords ou par le support de montage métallique. Saisissez les composants, processeur par exemple, par les bords et non par les broches. PRECAUTION: Lorsque vous déconnectez un câble, tirez sur le connecteur ou sa languette, mais pas sur le câble lui-même. Certains câbles sont dotés de connecteurs avec dispositif de verrouillage. Si vous déconnectez un câble de ce type, appuyez d'abord sur le verrou. Lorsque vous démontez les connecteurs, maintenez-les alignés uniformément pour éviter de tordre les broches. Enfin, avant de connecter un câble, vérifiez que les deux connecteurs sont correctement orientés et alignés. REMARQUE: La couleur de votre ordinateur et de certains composants peut différer de celle de l'ordinateur et des composants illustrés dans ce document.

Pour ne pas endommager l'ordinateur, procédez comme suit avant d'intervenir dans l'ordinateur.

1. Assurez-vous que la surface de travail est plane et propre afin d'éviter de rayer le capot de l'ordinateur.
2. Mettez l'ordinateur hors tension (voir la section Mise hors tension de l'ordinateur).
3. Si l'ordinateur est connecté à une station d'accueil, telle qu'un périphérique d'accueil ou une extension de batterie en option, déconnectez-le.

PRECAUTION: Pour-retirer un cable reseau, deconnectez-le d'abord de l'ordinateur, puis du perephérique reseau.

1. Déconnectez tous les câbles externes du système.
2. Débranche du secteur l'ordinateur et tous les périphériques qui y sont connectés.
3. Fermez l'écran et retournez l'ordinateur sur une surface plane.

REMARQUE: Pour éviter d'endommager la carte système, vous devez restaurer la batterie principale avant de dépanner l'ordinateur.

1. Retirez la batterie principale.
2. Remettez l'ordinateur à l'endroit.
3. Ouvrez l'écran.
4. Appuyez sur le bouton d'alimentation pour raccorder la carte système à la terre.

PRECAUTION: Pour prévenir tout risque de chic électrique, débranchez toujours l'ordinateur de la prise électrique avant d'ouvrir l'écran. PRECAUTION: Avant de toucher un élément dans l'ordinateur, raccordez-vous à la terre en touchant une surface métallique non peinte, telle que le métal à l'arrière de l'ordinateur. Pendant l'intervention, touchez régulièrement une surface métallique non peinte pour éliminer l'électricité statique qui pourrait endommager les composants.

1. Retirez les ExpressCard ou cartes à puce installées des logements appropriés.

Mise hors tension de l'ordinateur

PRECAUTION: Pour ne pas perdre des données, enregistrez et fermez tous les fichiers ouverts et quitterz tous les programmes ouverts avant demettre hors tension l'ordinateur.

1. Arrêtez le système d'exploitation :
2. Dans Windows 7:

Cliquez sur Démarrer, puis cliquez sur Arrêter.

• Dans Windows Vista :

Cliquez sur Démarrer, puis sur la flèche dans l'angle inférieur gauche du menu Démarrer, comme indiqué ci-dessous, puis sur Arrêter.

• Dans Windows XP:

Cliquez sur Démarrer → Arrêter l'ordinateur → Éteindre. L'ordinateur s'éteint à la fin de la procédure d'arrêt du système d'exploitation.

1. Vérifiez que l'ordinateur et tous les périphériques connectés sont hors tension. Si l'ordinateur et les périphériques connectés n'ont pas été mis hors tension automatiquement lorsque vous avez arrêté le système d'exploitation, appuyez sur le bouton Marche/Arrêt et maintenez-le enfoncé pendant quatre secondes environ pour les mettre hors tension.

Après intervention à l'intérieur de votre ordinateur

Une fois les procédures de réinstallation terminées, n’oubliez pas de brancher les périphériques externes, cartes, câbles, etc. avant de mettre l’ordinateur sous tension.

PRECAUTION: Pour éviter d'endommager l'ordinateur, utilisez uniquement la batterie conve pour cet ordinateur Dell spécifique. N'employez pas de batteries conçues pour d'autres ordinateurs Dell.

1. Branchez les périphériques externes, par exemple réplicateur de port, extension de batterie ou périphéri
2. Branchez les câbles téléphoniques ou de réseau sur l'ordinateur.

PRECAUTION: Pour connecter un cable réseau, branchez-le d'abord le péripérisque du réseau et sur l'ordinateur.

1. Réinstallez la batterie.
2. Branchez l'ordinateur et tous ses périphériques sur leur prise secteur.
3. Mettez l'ordinateur sous tension.

Retrait et installation des composants

Cette section fournit des informations détaillées sur le retrait ou l'installation des composants de l'ordinateur.

Outils recommandés

Les procédures dans ce document peuvent nécessiter les outils suivants :

• petit tournevis à tête plate
• tournevis cruciforme
• petite pointe en plastique

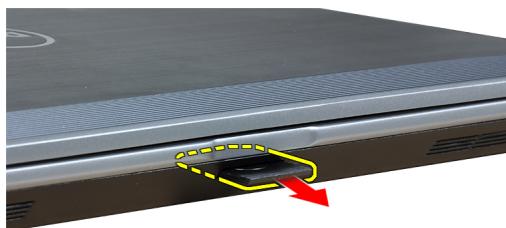

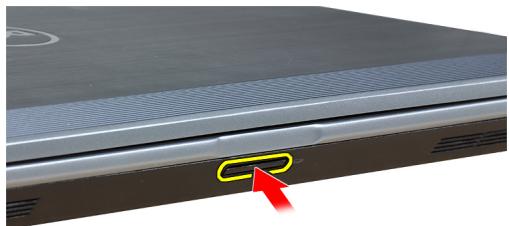

Retrait de la carte SD (secure digital)

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Appuyez sur la carte SD pour l'extraire de l'ordinateur.

1. Sortez la carte SD de l'ordinateur.

Installation de la carte SD (secure digital)

1. Faites glisser la carte SD dans son logement jusqu'à ce que vous entendiez un clic.
2. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

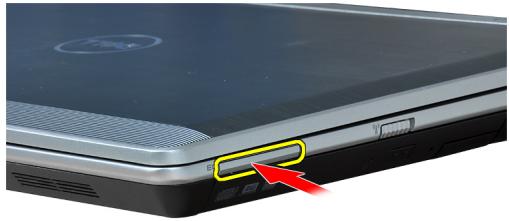

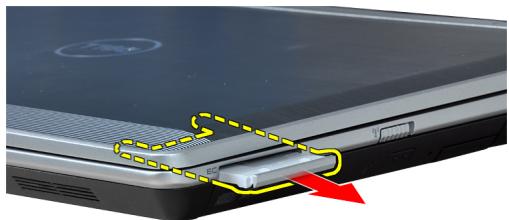

Retrait de la carte expresscard

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Appuyez sur la carte ExpressCard pour la dégager de l'ordinateur.

1. Faites glisser la carte ExpressCard hors de l'ordinateur.

Installation de la carte expresscard

1. Faites glisser la carte ExpressCard dans son emplacement jusqu'à ce que vous l'entendiez s'enclencher.
2. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

Dépose de la batterie

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.

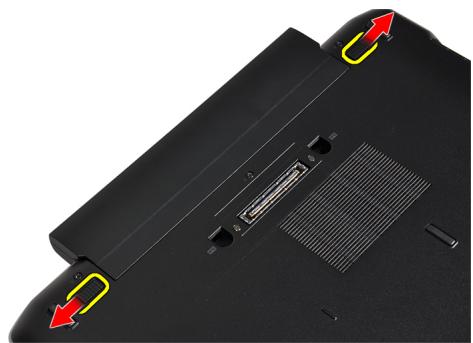

2. Faites glisser les loquets pour déverrouiller la batterie.

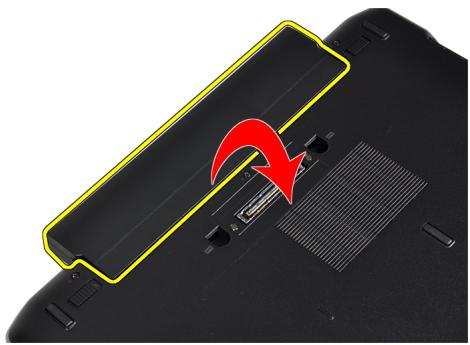

1. Retirez la batterie de l'ordinateur.

Pose de la batterie

1. Faites glisser la batterie dans son logement jusqu'à ce que vous l'entendiez s'enclencher.
2. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

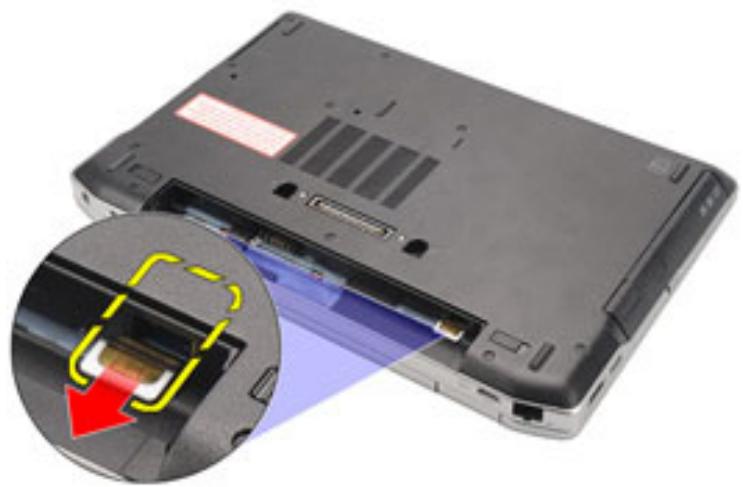

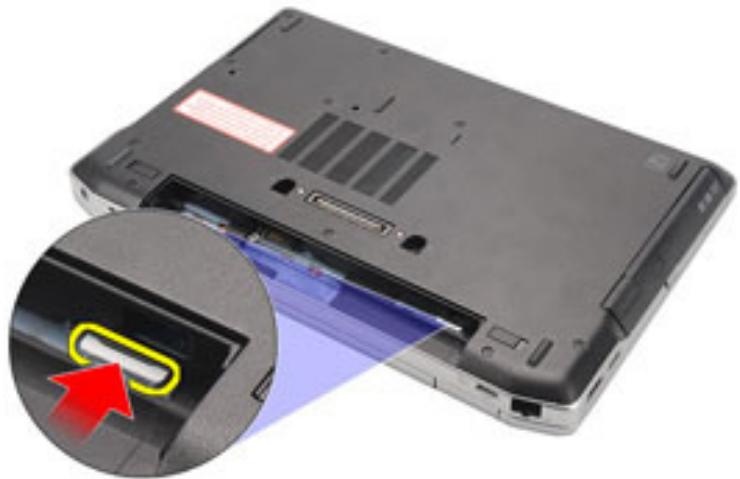

Retrait de la carte SIM

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez la batterie.
3. Appuyez sur la carte SIM pour la dégager de l'ordinateur.

1. Glissez la carte SIM hors de l'ordinateur.

Installation de la carte SIM

1. Faites glisser la carte SIM dans son logement.
2. Posez la batterie.
3. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

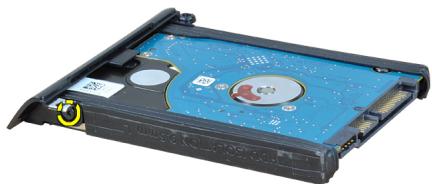

Dépose du disque dur

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez la batterie.

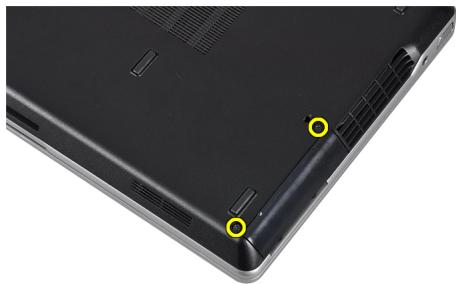

3. Déposez les vis de fixation du disque dur à l'ordinateur.

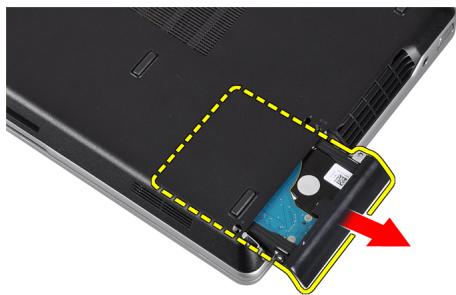

1. Sortez le disque dur de l'ordinateur en le faisant glisser.

1. Retirez la vis de fixation du support du disque dur au disque dur.

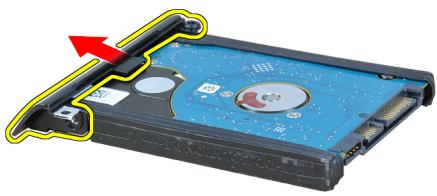

1. Retirez le support de disque dur du disque dur.

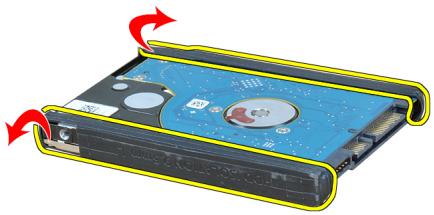

1. Retirez l'isolation du disque dur.

Pose du disque dur

1. Installez l'isolation du disque dur.
2. Emboitez le support sur le disque dur.
3. Serrez la vis de fixation du support de disque dur sur le disque dur.
4. Faites glisser et insérez le disque dur dans son logement.
5. Serrez les vis de fixation du disque dur à l'ordinateur.
6. Posez la batterie.
7. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

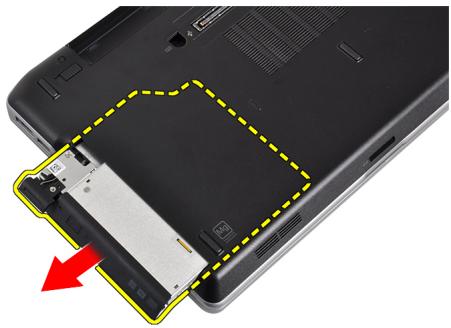

Dépose du lecteur optique

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez la batterie.

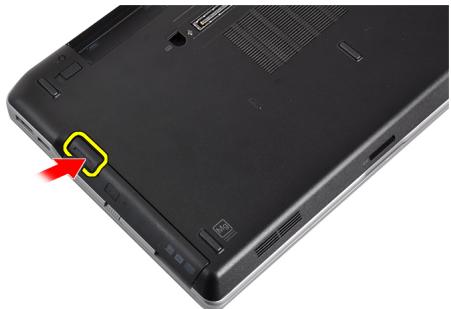

3. Poussez la poignée d’éjection du lecteur optique pour la libérer.

1. Faites glisser le disque dur et sortez-le de l'ordinateur.

1. Retirez la vis de fixation du loquet à l'unité optique.

1. Retirez le loquet de l'unité optique.

1. Serrez les vis qui fixent le support du loquet du lecteur optique à ce dernier.

1. Retirez le support du loquet du lecteur optique.

1. Tirez et retirez le chariot du lecteur optique.

Pose du lecteur optique

1. Fixez le chariot du lecteur optique au lecteur optique.
2. Fixez le support du loquet du lecteur optique.
3. Serrez la vis pour fixer le loquet du lecteur optique.
4. Fixez le loquet du lecteur optique.
5. Serrez la vis de fixation du loquet du lecteur optique.
6. Faites glisser le lecteur optique dans son logement.
7. Faites pivoter l'ordinateur et poussez la poignée d’éjection pour fixer le lecteur optique.
8. Posez la batterie.
9. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

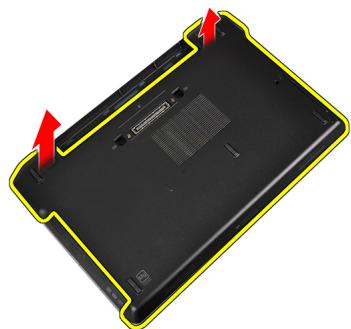

Dépose du cache de base

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez la batterie.
3. Retirez les vis de fixation du cache de fond à l'ordinateur.

1. Soulevez le cache de fond pour le fixer à l'ordinateur.

Pose du cache de base

1. Placez le cache de fond en alignant les orifices des vis sur l'ordinateur.
2. Serrez les vis de fixation du cache de fond à l'ordinateur.
3. Posez la batterie.
4. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

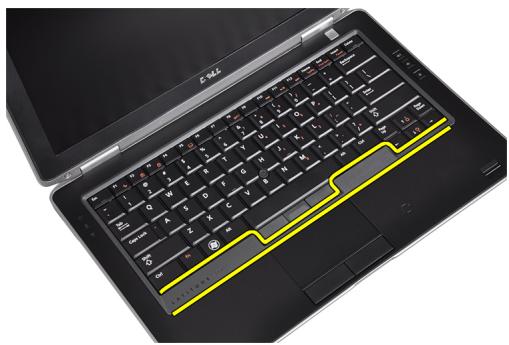

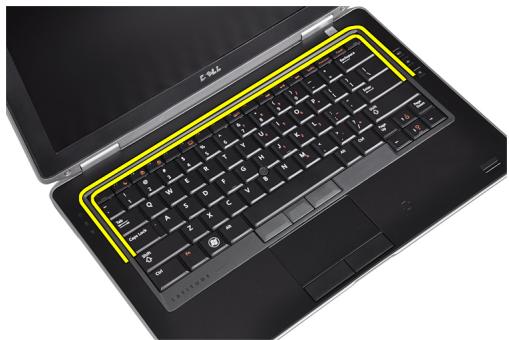

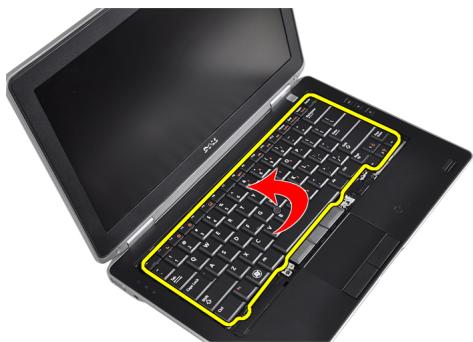

Retrait du cadre du clavier

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez la batterie.
3. Munissez-vous d'un objet en plastique et sous le cadre du clavier, écartez le cadre pour le libérer de l'ordinateur.

1. Écartez le cadre du clavier des bords et du fond.

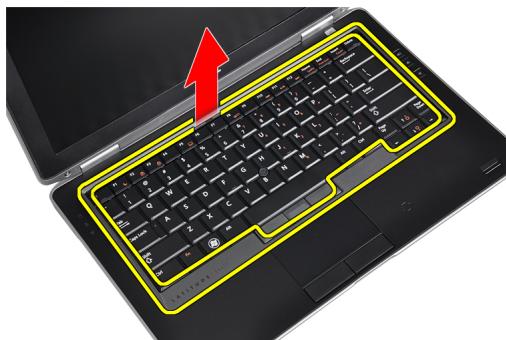

1. Soulevez le cadre pour le retirer.

Installation du cadre du clavier

1. Alignez le cadre du clavier sur son logement.
2. Appuyez sur les côtés du cadre du clavier jusqu'à ce qu'il s'enclenche.
3. Posez la batterie.
4. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

Dépose du clavier

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez la batterie.
3. Retirez le cadre du clavier.

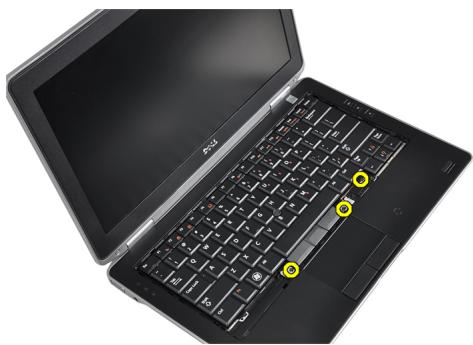

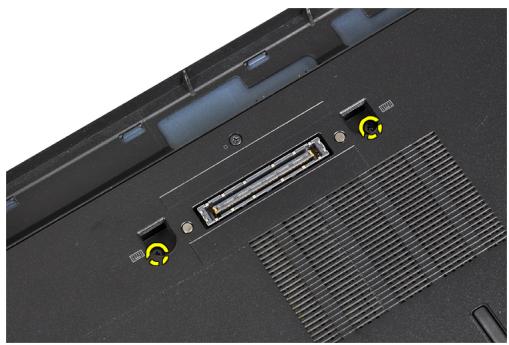

4. Retirez les vis de fixation du clavier à l'ordinateur.

1. Retirez les vis qui fixent le clavier à l'ensemble du repose-mains.

1. Soulevez le clavier et faites-le pour accéder au cable du clavier.

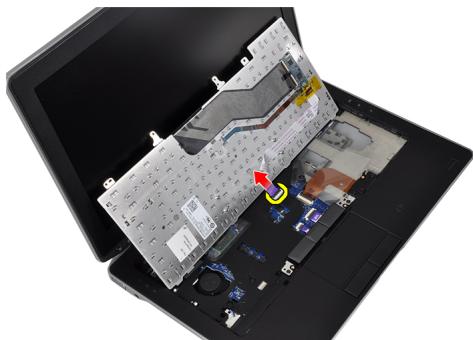

1. Débranchez de la carte système le câble du clavier.

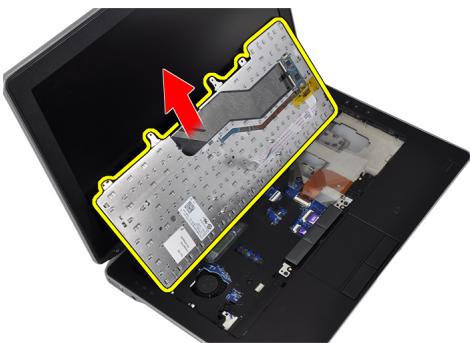

1. Retirez le clavier de l'ordinateur.

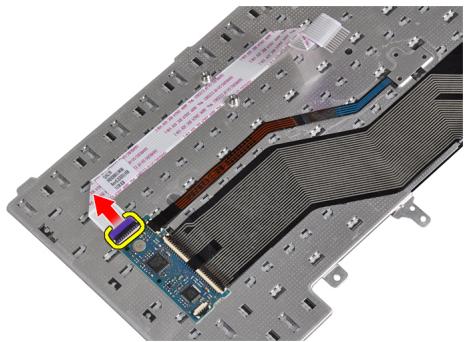

1. Débranche le câble du clavier de ce dernier.

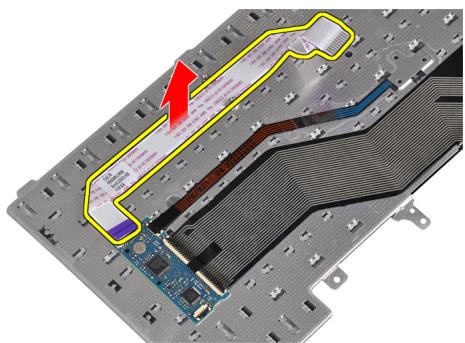

1. Retirez le câble du clavier de ce dernier.

Pose du clavier

1. Connectez le câble du clavier et fixez-le au clavier avec la bande.
2. Connectez le câble du clavier à la carte système.
3. Faites glisser le clavier dans son compartiment et veuillez à ce qu'il s'enclenche.
4. Serrez les vis de fixation du clavier au repose-mains.
5. Retournez l'ordinateur et serrez les vis de fixation du clavier.
6. Installez le cadre du clavier.
7. Posez la batterie.
8. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

Dépose de la carte réseau sans fil WLAN (wireless local area network)

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez la batterie.
3. Retirez le cache de fond.
4. Débranchez les câbles d'antenne de la carte WLAN puis retirez la vis fixant la carte WLAN à l'ordinateur. Retirez la carte WLAN de l'ordinateur.

Pose de la carte de réseau sans fil WLAN

1. Insérez la carte WLAN dans son connecteur à 45 degrés dans son logement.
2. Branchez les câbles d'antenne sur leurs connecteurs respectifs marqués sur la carte WLAN.
3. Serrez la vis de fixation de la carte WLAN à l'ordinateur.
4. Posez:

a) le cache de base b) la batterie

1. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

Retrait du module bluetooth

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez la batterie.
3. Retirez le cache de fond.

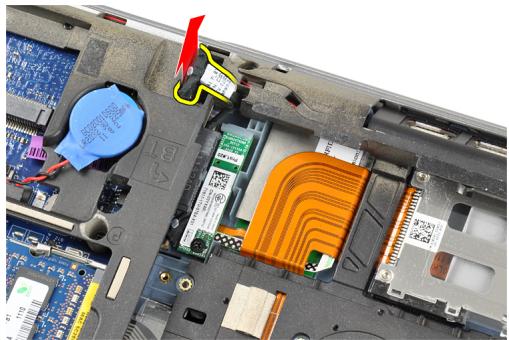

4. Débranche le cable Bluetooth de la carte système.

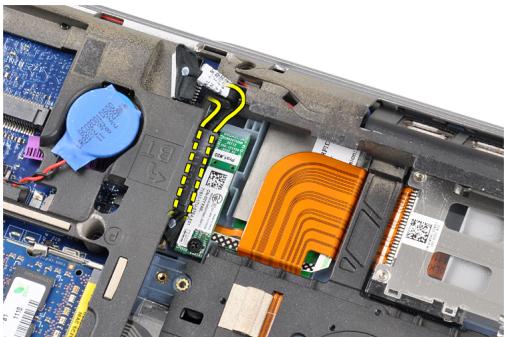

1. Retirez le cable Bluetooth de son chemin d'acheminement vers l'ordinateur.

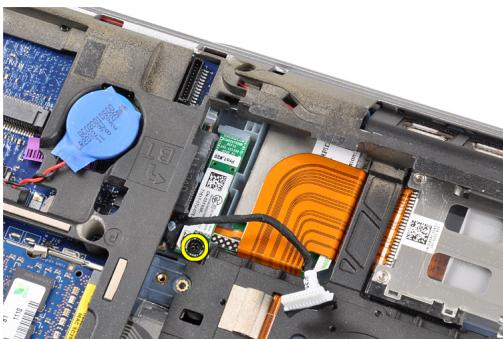

1. Retirez la vis qui fixe le module Bluetooth à l'ordinateur.

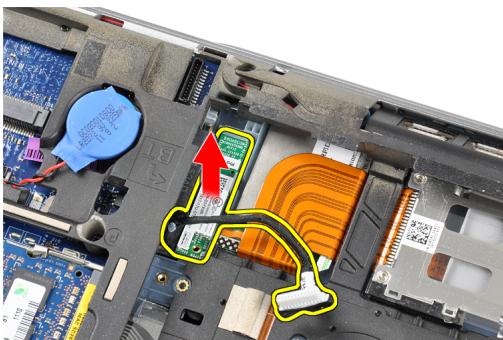

1. Retirez le module Bluetooth de l'ordinateur.

1. Déconnectez le câble Bluetooth du module Bluetooth.

Installation du module bluetooth

1. Connectez le câble Bluetooth au module Bluetooth.
2. Connectez l'autre extrémité du câble Bluetooth à la carte système.
3. Placez la carte Bluetooth dans son emplacement dans l'ordinateur.
4. Serrez la vis de fixation de la carte Bluetooth à la carte système.
5. Posez:

a) le cache de base b) la batterie

1. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

Dépose de la mémoire

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez la batterie.
3. Retirez le cache de fond.

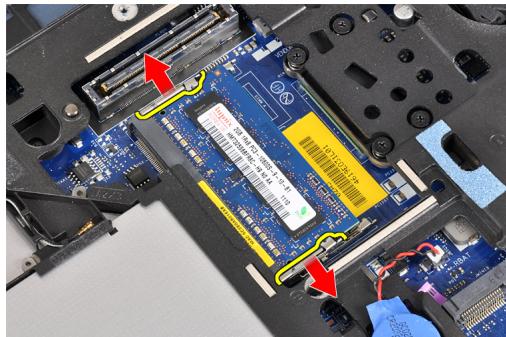

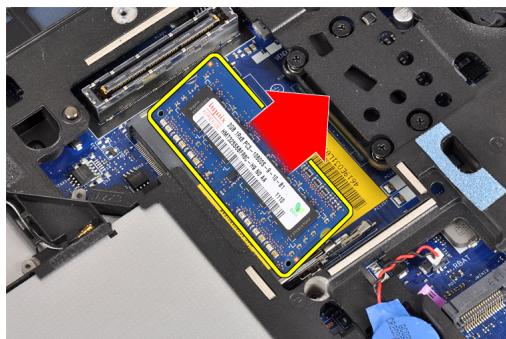

4. Dégagez les clips de sécurité du module de mémoire jusqu'à ce qu'ils s'éjectent.

1. Retirez le module de mémoire de son connecteur sur la carte système en inclinant le module de mémoire pour le tirer hors de la carte système.

1. Répétez les étapes 2 et 3 pour retirer le deuxième module.

Pose de la mémoire

1. Insérez le module de mémoire dans son connecteur.
2. Appuyez sur les clips de fixation pour fixer le module de mémoire à la carte système.
3. Posez:

a) le cache de base b) la batterie

1. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

Dépose de la pile bouton

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez:

a) la batterie b) le cache de base

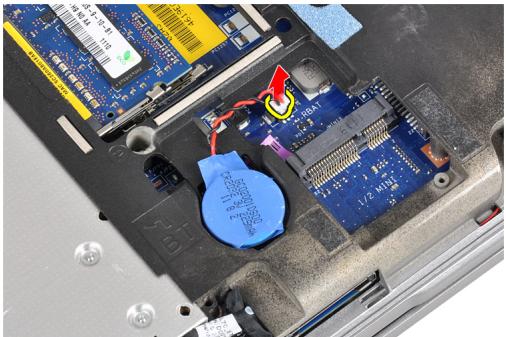

1. Déconnectez le câble de la pile bouton de la carte système.

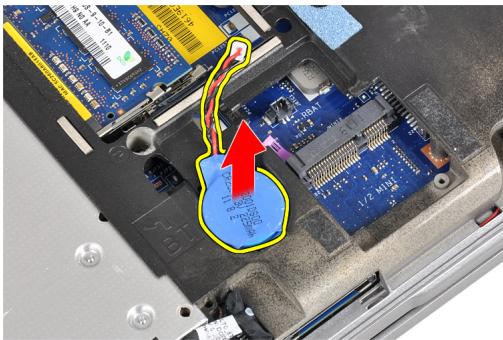

1. Retirez la pile bouton de l'ordinateur.

Pose de la pile bouton

1. Placez la pile bouton dans son logement.
2. Branchez le câble de la pile bouton.
3. Posez:

a) le cache de base b) la batterie

1. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

Dépose du repose-mains

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez:

a) la carte SD b) la carte ExpressCard c) la batterie d) le disque dur

e) le lecteur optique f) le cache de base g) l'habillage du clavier h) le clavier i) le module Bluetooth

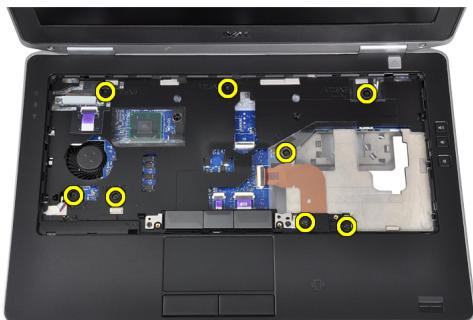

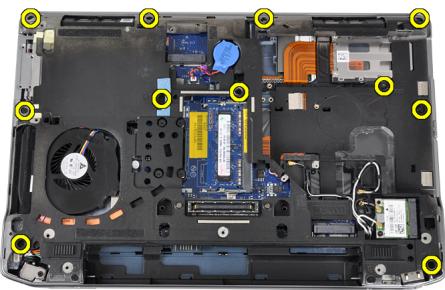

1. Retirez les vis qui fixent l'ensemble du repose-mains à la base de l'ordinateur.

1. Retirez les vis qui fixent l'ensemble du repose-mains à l'avant de l'ordinateur.

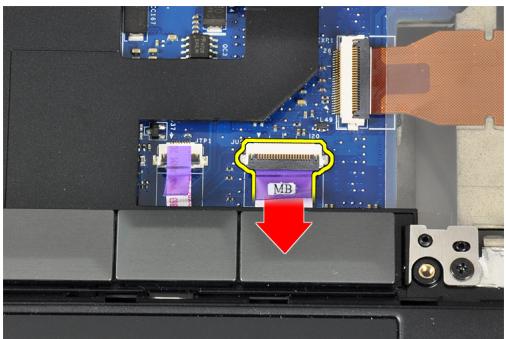

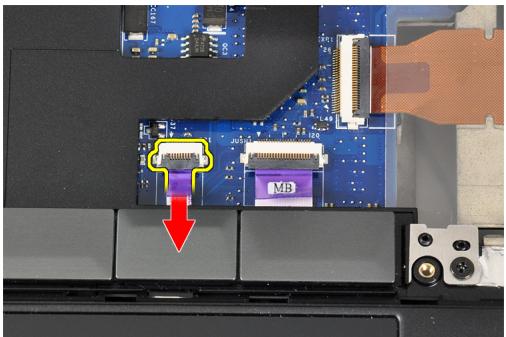

1. Débranche le câble de la carte DEL de la carte système.

1. Déconnectez le câble d'alimentation de la carte système.

1. Déconnectez le câble LED d'alimentation de la carte système.

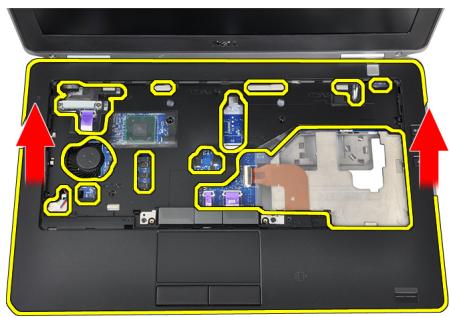

1. Soulevez le repose-mains et retirez-le de l'ordinateur.

Pose du repose-mains

1. Alignez l'ensemble repose-mains dans sa position d'origine dans l'ordinateur et installez-le.
2. Connectez les câbles suivants à la carte système :

a) câble du voyant d'alimentation b) câble de la tablette tactile c) câble de la carte LED

1. Serrez les vis de fixation de l'ensemble repose-mains à l'avant de l'ordinateur.
2. Serrez les vis de fixation de l'ensemble repose-mains à la base de l'ordinateur.
3. Posez:

a) le module Bluetooth b) le clavier c) l'habillage du clavier d) le cache de base e) le lecteur optique

f) le disque dur g) la batterie h) la carte ExpressCard i) la carte SD

1. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

Retrait de la carte multimédia

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez:

a) la carte SD b) la carte ExpressCard c) la batterie d) le disque dur e) le lecteur optique f) le cache de base g) l'habillage du clavier h) le clavier i) le module Bluetooth j) le repose-mains

1. Débranchez le câble de carte média de la carte système.

1. Retirez les vis qui fixent la carte système à l'ordinateur.

1. Retirez la carte multimédia de l'ordinateur.

Installation de la carte multimédia

1. Placez la carte média dans son département.
2. Serrez les vis pour fixer la carte média.
3. Branchez le câble de carte mémoire sur la carte système.
4. Posez:

a) le reposé-mains b) le module Bluetooth c) le clavier d) l'habillage du clavier e) le cache de base f) le lecteur optique g) le disque dur h) la batterie i) la carte ExpressCard j) la carte SD

1. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

Retrait du bâti de la carte expresscard

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez:

a) la carte SD b) la carte ExpressCard c) la batterie d) le disque dur e) le lecteur optique f) le cache de base g) l'habillage du clavier h) le clavier i) le module Bluetooth j) le repose-mains

1. Débranche le câble de la carte ExpressCard de la carte système.

1. Retirez les vis de fixation du bâti de la carte ExpressCard à l'ordinateur.

1. Retirez le bâti de la carte ExpressCard de l'ordinateur.

Installation du bord de la carte expresscard

1. Insérez le bâti de la carte ExpressCard dans son compartiment.
2. Serrez les vis de fixation du bâti de la carte ExpressCard sur l'ordinateur.
3. Branchez le câble de la carte ExpressCard à la carte système.
4. Posez:

a) le reposoir b) le module Bluetooth c) le clavier d) l'habillage du clavier e) le cache de base f) le lecteur optique g) le disque dur h) la batterie i) la carte ExpressCard

j) la carte SD

1. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

Dépose des haut-parleurs

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez:

a) la carte SD b) la carte ExpressCard c) la batterie d) le disque dur e) le lecteur optique f) le cache de base g) l'habillage du clavier h) le clavier i) le module Bluetooth j) le repose-mains

1. Débranche le câble du haut-parleur de la carte système.

1. Libérez le cable du haut-parleur de l'ordinateur.

1. Retirez les vis de fixation des haut-parleurs à l'ordinateur.

1. Retirez les haut-parleurs de l'ordinateur.

Pose des haut-parleurs

1. Alignez les haut-parleurs sur leur position de base et serrez les vis pour fixer les haut-parleurs à l'ordinateur.
2. Acheminez le câble du haut-parleur vers l'ordinateur puis branchez-le à la carte système.
3. Posez:

a) le repose-mains b) le module Bluetooth c) le clavier d) l'habillage du clavier e) le cache de base f) le lecteur optique g) le disque dur h) la batterie i) la carte ExpressCard j) la carte SD

1. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

Retrait des caches de charnière d'écran

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez :

a) la carte SD b) la carte ExpressCard c) la batterie d) le disque dur e) le lecteur optique

f) le cache de base g) l'habillage du clavier h) le clavier i) le module Bluetooth j) le repose-mains

1. Retirez les vis de fixation des caches de charnière d'écran à l'ordinateur.

1. Retirez les caches de charnière d'écran de l'ordinateur.

Installation des caches de charnière d'écran

1. Serrez les vis pour fixer les caches de charnière à l'ordinateur.
2. Posez:

a) le repose-mains b) le module Bluetooth c) le clavier d) l'habillage du clavier e) le cache de base f) le lecteur optique g) le disque dur h) la batterie i) la carte ExpressCard j) la carte SD

1. Suivez les procédures décrites dans la section Après une intervention dans l'ordinateur.

Dépose de l'ensemble écran

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez:

a) la carte SD b) la carte ExpressCard c) la batterie d) le disque dur e) le lecteur optique f) le cache de base g) l'habillage du clavier h) le clavier i) le module Bluetooth j) le repose-mains

1. Dégagez les câbles d'antenne de leur chemin d'acheminement vers l'ordinateur.

1. Retirez les vis qui fixent l'ensemble écran à l'ordinateur.

1. Retirez la vis qui fixe la charnière du panneau gauche à l'ordinateur.

1. Retirez les vis de fixation du support LVDS.

1. Soulevez le support LVDS et retirez-le.

1. Débranche le câble LVDS de la carte système.

1. Tirez les câbles d'antenne par l'ouverture de la carte système.

1. Retirez l'ensemble d'écran de l'ordinateur.

Pose de l'ensemble écran

1. Acheminez les câbles d'antenne via l'ouverture de la carte système.
2. Branchez le câble LVDS sur la carte système.
3. Serrez les vis de fixation du support LVDS à la carte système.
4. Serrez la vis de fixation de la charnière d'écran gauche à l'ordinateur.
5. Serrez les vis de fixation de l'ensemble écran sur l'ordinateur.
6. Faites passer les câbles d'antenne dans les rainures d'acheminement.
7. Posez:

a) le repose-mains b) le module Bluetooth c) le clavier d) l'habillage du clavier e) le cache de base f) le lecteur optique g) le disque dur h) la batterie i) la carte ExpressCard j) la carte SD

1. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

Dépose de la carte système

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez:

a) la carte SD b) la carte ExpressCard c) la batterie d) le disque dur e) le lecteur optique f) le cache de base g) l'habillage du clavier h) le clavier i) le module Bluetooth j) le repose-mains k) la carte média l) les caches de charnière d'écran

m) l'ensemble écran

1. Déconnectez le câble de la pile bouton de la carte système.

1. Débranche le câble de la carte ExpressCard de la carte système.

1. Débranche le câble du haut-parleur de la carte système.

1. Déposez les vis qui fixent la carte système à l'ordinateur.

1. Soulevez partiellement le bord gauche de la carte système d'environ 45 degrés.

1. Débranche le câble du connecteur d'alimentation de la carte système.

1. Retirez la carte système de l'ordinateur.

Pose de la carte système

1. Branchez le câble du connecteur d'alimentation à la carte système.
2. Serrez les vis qui fixent la carte système à l'ordinateur.
3. Connectez les câbles suivants à la carte système :

a) le haut-parleur b) la carte ExpressCard c) la pile bouton

1. Installez:

a) l'ensemble écran b) les caches de charnière d'écran c) la carte média d) le repose-mains e) le module Bluetooth f) le clavier

g) l'habillage du clavier h) le cache de base i) le lecteur optique j) le disque dur k) la batterie l) la carte ExpressCard m) la carte SD

1. Suivez les procédures décrites dans la section Après une intervention dans l'ordinateur.

Dépose du dissipateur de chaleur

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez:

a) la carte SD b) la carte ExpressCard c) la batterie d) le disque dur e) le lecteur optique f) le cache de base g) l'habillage du clavier h) le clavier i) le module Bluetooth j) le repose-mains k) la carte média l) les caches de charnière d'écran m) l'ensemble écran n) la carte système

1. Débranche de la carte système le câble du dissipateur thermique.

1. Retirez les vis qui fixent le dissipateur de chaleur sur la carte système.

1. Retirez le dissipateur de chaleur de la carte système.

Pose du dissipateur de chaleur

1. Placez le dissipateur de chaleur vers sa position d'origine dans la carte système.
2. Serrez les vis qui fixent le dissipateur thermique à la carte système.
3. Connectez le câble du dissipateur de chaleur à la carte système.
4. Posez:

a) la carte système b) l'ensemble écran c) les caches de charnière d'écran d) la carte média e) le repose-mains f) le module Bluetooth g) le clavier h) l'habillage du clavier i) le cache de base j) le lecteur optique k) le disque dur l) la batterie m) la carte ExpressCard n) la carte SD

1. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

Retrait du port du connecteur d'alimentation

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez:

a) la carte SD b) la carte ExpressCard c) la batterie d) le disque dur e) le lecteur optique f) le cache de base g) l'habillage du clavier h) le clavier i) le module Bluetooth j) le repose-mains

k) la carte mémoire l) les caches de charnière d'écran m) l'ensemble écran n) la carte système

1. Retirez la vis de fixation du support du connecteur d'alimentation de l'ordinateur.

1. Retirez le support du connecteur d'alimentation de l'ordinateur.

1. Retirez le port du connecteur d'alimentation de l'ordinateur.

Installation du port du connecteur d'alimentation

1. Placez le port du connecteur d'alimentation dans l'ordinateur.
2. Placez le support du connecteur d'alimentation sur le port du connecteur d'alimentation.
3. Serrez la vis de fixation du support du connecteur d'alimentation à l'ordinateur.
4. Posez:

a) la carte système b) l'ensemble écran c) les caches de charnière d'écran d) la carte média

e) le repose-mains f) le module Bluetooth g) le clavier h) l'habillage du clavier i) le cache de base j) le lecteur optique k) le disque dur l) la batterie m) la carte ExpressCard n) la carte SD

1. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

Retrait de la carte d'entrées/sorties (e/s)

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez:

a) la carte SD b) la carte ExpressCard c) la batterie d) le disque dur e) le lecteur optique f) le cache de base g) l'habillage du clavier h) le clavier i) le module Bluetooth j) le repose-mains k) la carte média l) les caches de charnière d'écran m) l'ensemble écran n) la carte système

1. Retirez la vis de fixation de la carte E/S à l'ordinateur.

1. Retirez la carte d'E/S de l'ordinateur.

Installation de la carte d'e/s

1. Placez la carte d'E/S dans son compartiment.
2. Serrez les vis de fixation de la carte d'E/S.
3. Posez:

a) la carte système b) l'ensemble écran c) les caches de charnière d'écran d) la carte média e) le repose-mains f) le module Bluetooth g) le clavier h) l'habillage du clavier i) le cache de base j) le lecteur optique k) le disque dur l) la batterie m) la carte ExpressCard n) la carte SD

1. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

Dépose du cadre d'écran

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez la batterie.
3. Écartez doucement le bord inférieur du cache d'écran.

1. Écartez les bords gauche, droit et haut du cadre de l'écran LCD.

1. Retirez le cadre de l'écran de l'ensemble écran.

Pose du cache de l'écran

1. Placez le cache d'écran sur le bloc écran.
2. En partant de l'angle supérieur, appuyez sur tout le cadre d'écran jusqu'à ce qu'il s'enclenche dans l'ensemble écran.
3. Appuyez sur les bords gauche et droit du cache d'écran.
4. Posez la batterie.
5. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

Dépose du panneau d'écran

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez la batterie.
3. Retirez le cadre d'écran.
4. Retirez les vis qui fixent le panneau d'écran à l'ensemble écran.

1. Retournez et placez le panneau d'écran.

1. Retirez l'adhésif du connecteur du câble LVDS et débranchez le câble LVDS de l'écran.

1. Retirez le panneau de l'écran de l'ensemble écran.

Pose du panneau d'écran

1. Branchez le câble de l'écran (câble LVDS) à son connecteur sur le panneau d'écran.
2. Positionnez le panneau d'écran à son emplacement d'origine sur le panneau d'écran.
3. Serrez les vis pour fixer le panneau d'écran à l'ensemble de l'écran.
4. Installez:

a) le cadre d'écran b) la batterie

1. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

Retrait du module appareil et microphone

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez:

a) la batterie b) le cadre d'écran

1. Retirez les vis qui fixent le moduleamera et microphone à l'ensemble écran.

1. Débranche le câble du moduleamera et microphone du module.

1. Retirez le module caméra et microphone de l'ensemble écran.

Installation du module caméra et microphone

1. Installe le moduleamera et microphone dans son logement dans le panneau de l'écran.
2. Serrez la vis pour fixer la caméra à l'ensemble d'écran.
3. Branchez le câble de caméra et microphone à laamera.
4. Posez:

a) le cadre d'écran b) la batterie

1. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

Retrait de la carte DEL

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez:

a) la batterie b) le cadre d'écran c) le panneau d'écran

1. Retirez la vis qui fixe la carte LED à l'ensemble écran.

1. Retirez la plaque du support de la carte LED de l'ensemble écran.

1. Débranchez le câble de carte LED de la carte LED.

1. Retirez la vis qui fixe la carte LED à la plaque de support de la carte LED.

1. Retirez la carte LED de la plaque de support de la carte LED.

Installation du panneauarrêté des DEL

1. Serrez la vis de fixation de la carte LED de la plaque de support de la carte LED.
2. Placez la plaque de la carte LED dans son compartiment dans l'ensemble écran.
3. Branchez le câble de la carte LED au connecteur de la carte LED.
4. Serrez la vis pour fixer la plaque du support de la carte LED à l'ensemble écran.
5. Posez:

a) le panneau d'écran b) le cadre d'écran c) la batterie

1. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

Retrait des parois de la charnière d'écran

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez:

a) la carte SD b) la carte ExpressCard c) la batterie d) le disque dur e) le lecteur optique f) le cache de base g) l'habillage du clavier h) le clavier i) le module Bluetooth j) le repose-mains

k) la carte média l) les caches de charnière d'écran m) l'ensemble écran n) le cadre d'écran o) le panneau d'écran p) la carte LED d'alimentation

1. Retirez la vis qui fixe la paroi de la charnière d'écran à l'ensemble écran.

1. Faites glisser puis retirez la paroi de la charnière d'écran gauche de l'ensemble écran.

1. Retirez l'adhésif fixant les câbles d'antenne à l'ensemble écran.

1. Retirez les câbles d'antenne de l'ouverture de la paroi de la charnière d'écran droite.

1. Retirez la vis qui fixe la paroi de la charnière d'écran à l'ensemble écran.

1. Faites glisser puis retirez la paroi de la charnière d'écran doux de l'ensemble écran.

Installation des parois de la charnière d'écran

1. Placez les deux parois de la charnière d'écran sur le panneau.
2. Insérez les câbles d'antenne dans leur ouverture sur la paroi de la charnière écran de droite et fixez-les à l'aide de l'adhésif sur l'ensemble écran.
3. Serrez les vis de fixation des parois de la charnière d'écran pour les fixer à l'ensemble écran.
4. Posez:

a) la carte LED d'alimentation b) le panneau d'écran c) le cadre d'écran d) l'ensemble écran e) les caches de charnière d'écran f) la carte média g) le repose-mains h) le module Bluetooth

i) le clavier j) l'habillage du clavier k) le cache de base l) le lecteur optique m) le disque dur n) la batterie o) la carte ExpressCard p) la carte SD

1. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

Retrait des charnières d'écran

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez:

a) Carte SD b) Carte ExpressCard c) la batterie d) le disque dur e) le lecteur optique f) le cache de base g) l'habillage du clavier h) le clavier i) le module Bluetooth j) le repose-mains k) Carte média l) les caches de charnière d'écran m) l'ensemble écran n) le cadre d'écran o) le panneau d'écran p) la carte LED d'alimentation

1. Retirez la vis qui fixe la paroi de la charnière d'écran gauche à l'ensemble écran.

1. Retirez la paroi de la charnière d'écran gauche de l'ensemble écran.

1. Répétez les étapes 3 et 4 pour installer la charnière d'écran droite.

Installation des charnières d'écran

1. Placez les deux charnières d’écran sur le panneau.
2. Serrez les vis de fixation des charnières de l'écran.
3. Posez:

a) la carte LED d'alimentation b) le panneau d’écran c) le cadre d’écran d) l’ensemble écran e) les caches de charnière d’écran f) la carte média g) le repose-mains h) le module Bluetooth i) le clavier j) l’habillage du clavier k) le cache de base l) le lecteur optique m) le disque dur n) la batterie o) la carte ExpressCard p) la carte SD

1. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

Retrait du câble LVDS et deamera

1. Suivez les procédures décrites dans la section Avant d'intervenir à l'intérieur de votre ordinateur.
2. Déposez:

a) la carte SD b) la carte ExpressCard c) la batterie d) le disque dur e) le lecteur optique f) le cache de base g) l'habillage du clavier h) le clavier i) le module Bluetooth j) le repose-mains

k) la carte média l) les caches de charnière d'écran m) l'ensemble écran n) le cadre d'écran o) le panneau d'écran p) la carte LED d'alimentation q) les parois de la charnière d'écran

1. Retirez la bande adhésive qui fixe le cable LVDS et de caméra de l'ensemble écran.

1. Débranche le câble de laamera du moduleamera et microphone.

1. Retirez les cables LVDS et de caméra de l'ensemble écran.

1. Retirez les cables LVDS et de camera du cache de l'ensemble écran.

Installation des câbles LVDS et de caméra

1. Acheminez les câbles LVDS et de caméra à l'ensemble écran.
2. Fixez l'adhésif pour fixer le câble.
3. Branchez le câble LVDS et de camera au module camera et microphone.
4. Posez:

a) les parois de la charnière d'écran b) la carte LED d'alimentation c) le panneau d'écran d) le cadre d'écran e) l'ensemble écran f) les caches de charnière d'écran g) la carte média h) le repose-mains i) le module Bluetooth j) le clavier k) l'habillage du clavier l) le cache de base m) le lecteur optique n) le disque dur o) la batterie p) la carte ExpressCard q) la carte SD

1. Suivez les procédures décrites dans la section APRÈS une intervention dans l'ordinateur.

Informations sur le port d'accueil

Le port d'accueil est utilisé pour connecter l'ordinateur portable à une station d'accueil (en option).

1. Port d'accueil

Configuration du système

La configuration du système permet de gérer le matériel de l'ordinateur et de définir les options du BIOS. Dans la configuration du système, vous pouvez :

• Changer les paramètres NVRAM après avoir ajouté ou supprimé des matériels.
• Afficher la configuration matérielle du système
• Activer ou désactiver les périphériques intégrés
• Définir les seuils de performance et de gestion de l'alimentation Gérer la sécurité de l'ordinateur

Séquence de démarrage

La séquence de démarrage permet d'ignorer l'ordre des périphériques d'amorçage définis par la configuration du système et de démarrer directement depuis un périphérique donné (lecteur optique ou disque dur, par exemple). Lors du test à la mise sous tension (POST), lorsque le logo Dell s'affiche, vous pouvez :

Accéder à la configuration du système en appuyant sur la touche - Afficher le menu de démarrage à affichage unique en appuyant sur la touche

Ce menu contient les périphériques depuis lesquels vous pouvez démarrer, y compris l'option des diagnostics. Les options du menu de démarrage sont les suivantes :

• Removable Drive (Unité amovible (si disponible)) STXXXX Drive (Unité STXXXX)

REMARQUE: XXX correspond au numéro d'unité SATA.

• Lecteur optique
• Diagnostics

REMARQUE: Si vous choisissez Diagnostics, l'écran ePSA diagnostics (Diagnostics ePSA) s'affiche.

L'écran de séquence de démarrage affiche également l'option d'accès à l'écran System Setup (Configuration du système).

Touches de navigation

Le tableau suivant répertorie les touches de navigation dans la configuration du système.

REMARQUE: Pour la plupart des options de configuration du système, les modifications que vous apportez sont enregistrées, mais elles ne sont appliquées qu'au redémarrage de l'ordinateur.

Tableau 1. Touches de navigation

Touches	Navigation
Touches Haut	Passe au champ précédent.
Touches Bas	Passe au champ suivant.
<Entrée>	Permet de sélectionner une valeur dans le champ sélectionné (si applicable) ou de suivre le lien dans le champ.
Barre d'espacement	Développè ou réduit une liste déroulante, si applicable.
<Tab>	Passe à la zone suivante active.
	REMARQUE: Pour la navigateur graphique standard uniquement.
<Échap>	Passe à la page précédente tant que vous affichez l'écran principal. Si vous appuyez sur <Echap> dans l'écran principal, un message demande d'enregistrrer les modifications non enregistrées et le système redémarre.
<F1>	Affiche le fichier d'aide de la configuration du système.

Options du programme de configuration du système

REMARQUE : Selon l'ordinateur et les périphériques installés, les éléments enumerés dans cette section peuvent ne pas apparaître.

Tableau 2. Généralités

Option	Description
System Information (Informations sur le système)	Cette section énumère les principaux éléments matériels de l'ordinateur.
	• System Information (Informations sur le système)
	• Memory Information (Informations sur la mémoire)
	• Processor Information (Informations sur le système)
	• Device Information (Informations sur les péripériques)
Battery Information (Informations sur la batterie)	Affiche l'état de charge de la batterie.
Boot Sequence (Séquence d'amortange)	Vous permet de modifier l'ordre dans lequel l'ordinateur tente de tracer un système d'exploitation. Toutes les options ci-dessus sont sélectionnées.
	• Diskette Drive (Lecteur de disquette)
	• Internal HDD (Disque sur interne)
	• USB Storage Device (Péripérique de stockage USB)
	• CD/DVD/CD-RW Drive (Lecteur CD/DVD/CD-RW)
	• Onboard NIC (Carte réseau intégrée)
	Vous peuvent également désirir l'options de liste d'amortange. Les options sont :
	Legacy (Default Setting) (Mode hériété [Paramètre par défaut]) UEFI
Date/Time (Date/heure)	Vous permet de régler la date et l'heure.
Tableau 3. System Configuration (Configuration du système)
Option	Description
Integrated NIC (Carte réseau intégrée)	Permet de configurer le contrôleur réseau intégré. Les options sont: • Disabled (Désactivé) • Enabled (Activée) • Enabled w/PXE (Default Setting) (Activé avec PXE [paramètre par défaut])
Port parallele	Vous permet de définir et de régler le port parallèle sur la station d'accueil en fonctionnement. Vous pouvez régler le port parallèle sur : • Disabled (Désactivé) • AT • PS2 • ECP
Port série	Identifie et définit les paramètres de port série. Vous pouvez définir le port série comme suit : • Disabled (Désactivé) • COM1 (Default Setting) (COM1 (paramètre par défaut)) • COM2 • COM3 • COM4
	REMARQUE: Le système d'exploitation peut allouer des ressources, même si le paramètres est désactivé.
SATA Operation (Fonctionnement SATA)	Permet de configurer le contrôleur de disque dur SATA interne. Les options sont: • Disabled (Désactivé) • ATA • AHCI • RAID On (Default Setting) (RAID activé [Paramètre par défaut])
	REMARQUE: SATA est configuré pour prendre en charge le mode RAID.
Drives (Lecteurs)	Permet de configurer les lecteurs SATA intégrés. Les options sont : • SATA-0 • SATA-1 • SATA-4 • SATA-5
	Paramètre par défaut: All drives are enabled (Tous les lecteurs sont activés).
Smart Reporting (Rapports SMART)	Ce champ indique si les erreurs de disques durs intégrés sont signalées lors du démarriage du système. Cette technologie s'intègre dans la spécification SMART (Self Monitoring Analysis and Reporting Technology) • Enable SMART Reporting (Activer les rapports SMART) - Cette option est désactivée par défaut.
USB Configuration (Configuration USB)	Permet de définir la configuration USB. Les options sont : • Enable Boot Support (Activation support d'amortgage) • Activation port USB externe
	Default Setting (Paramètre par défaut): les deux options sont activées.
USB PowerShare	Voues permet de configurer le comportement de la fonction USB PowerShare. L'options est, par défaut, désactivée. • Enable USB PowerShare (Activer USB PowerShare)
Keyboard Illumination (Eclairage du clavier)	Voues permit deCHOISIR le mode de fonctionnement de la fonction d'éclairage du clavier. Ces options sont les suivantes : • Disabled (Default Setting) (Désactivé (Valeur par défaut)) • Level is 25% (Niveau de 25%) • Level is 50% (Niveau de 50%) • Niveau de 75% • Niveau : 100%
Stealth Mode Control (Commande du mode furtif)	Voues permet de régler le mode qui étant les lumières et lessons de votre système. Par défaut, cette option est désactivée.
	• Enable Stealth Mode (Activer le mode furtif)
Miscellaneous Devices (Péripériques divers)	Vous permet d'activer ou de désactiver les différents péripériques installés. Les options sont les suivantes :
	• Enable Internal Modem (Activer le modem interne)
	• Enable Microphone (Activer le microphone)
	• Enable eSATA Ports (Activer les ports eSATA)
	• Enable Hard Drive Free Fall Protection (Activer la protection contre la chute du disque dur)
	• Enable Module Bay (Activer la baie du module)
	• Enable ExpressCard (Activer ExpressCard)
	• Enable Camera (Activer laamera)
	• Enable Media Card (Activer le lecteur de carte)
	• Disable Media Card (Désactiver le lecteur de carte)
	Paramètre par défaut : tous les péripériques sont actifs

Tableau 4. Vidéo

Option	Description
LCD Brightness (Luminosite LCD)	Vous permet de régler la luminosité du panneau lorsque le capteur ambient est réglé sur Off(Arrêt).
Optimus	Vous permet d'activer ou de désactiver la technologie NVIDIA Optimus. • Enable Optimus (Activer Optimus)- Paramètre par défaut.

Tableau 5. Sécurité

Option	Description
Intel TXT (LT-SX) Configuration (Configuration Intel TXT (LT-SX))	Cette option est désactivée par défaut.
Admin Password (Mot de passer d'administrateur)	Permet de définir, changer ou de supprimer le mot de passer administrateur (admin).
	REMARQUE: Vous doivent définir le mot de passer de l'administrateur avant le mot de passer du système ou du disque dur.
	REMARQUE: Les modifications de mots de passer sont appliquées immédiatement.
	REMARQUE: La suppression du mot de passer de l'administrateur supprime automatiquement le mot de passer du système et le mot de passer du disque dur.
	REMARQUE: Les modifications de mots de passer sont appliquées immédiatement.
	Default Setting: Not set (Paramètre par défaut: Non défini)
System Password (Mot de passer du système)	Permet de définir, changer ou de supprimer le mot de passer administrateur.
	REMARQUE: Les modifications de mots de passer sont appliquées immédiatement.
	Default Setting: Not set (Paramètre par défaut: Non défini)
Internal HDD-0 Password (Mot de passer disque dur-0 interne)	Vous permet de définir, modifier ou supprimer le mot de passer de l'administrateur.
	Default Setting: Not set (Paramètre par défaut: Non défini)
Strong Password (Mot de passer renforcé)	Permet d'appliquer l'options de tousjours définir les mots de passer.
	Default Setting: Enable Strong Password (Paramètre par défaut: Activer les mots de passer complexes n'est pas sélectionné).
Password Configuration (Configuration de mots de passer)	Vous pouvez définir la longueur du mot de passer. Min = 4, Max = 32
Password Bypass (Ignorer le mot de passer)	Permet d'activer ou de désactiver l'autorisation d'ignorer les mots de passes système et HDD Interne lorsqu'ils sont définis. Les options sont :· Disabled (Default Setting) (Désaktivé (Paramètre par défaut))· Reboot bypass (Ignoré redémarrage)
Password Change (Changement de mot de passer)	Permet d'activer l'autorisation de désactivation des mots de passer Système et Disque dur quand le mot de passer administrateur est défini.
	Default Setting: Allow Non-Admin Password Changes (Paramètres par défaut: Autoriser les modifications de mot de passer non admin) n'est pas sélectionné
Non-Admin Setup Changes (Modifications de configuration non-admin)	Vous permit de déterminer si les modifications de réglage des options sont autorisées lorsque le mot de passer administrateur est défini. L'options est désactivée.· Permet les modifications du commutateur sans fil
TPM Security (Sécurité TPM)	Permet d'activer TPM (Trusted Platform Module) au cours du POST.
	Default Setting (Paramètre par défaut: L'options est désactivée.
CPU XD Support (Prise en charge de CPU XD)	Permet d'activer le mode Execute Disable du processeur.
	Défault Setting: Enable CPU XD Support (Paramètre par défaut: Activer le support CPU XD)
Computrace	Permet d'activer ou de désactiver le logiciel Computrace en option. Les options sont :· Deactivate (Default Setting) (Désactiver) (Paramètres par défaut)· Disable (Désactiver)· Activate (Activer)
	REMARQUE: Les options Activate et Disable activent ou désactiver la fonction de façon permanente et aucune modification ultérieure n'est autorisée
CPU XD Support (Prise en charge de CPU XD)	Permet d'activer le mode Execute Disable du processeur. Défaut Setting: Enable CPU XD Support (Paramètre par défaut: Activer le support CPU XD)
OROM Keyboard Access (Accès au clavier OROM)	Vous permet de définir l'accès pour entrer dans les écrons de configuration de l'options ROM en utilisant des touches rapides lors du démarrage. Les options sont:• Enable (Activé [Paramètre par défaut])• One Time Enable (Activation unique)• Disable (Désactiver)
Admin Setup Lockout (Verrouillage de la configuration administr)	Permet d'empêcher les utilisateurs d'entrée dans la configuration lorsqu'un mot de passer Administrateur est défini. Default Setting: Disabled (Paramètre par défaut: désactivé)

Tableau 6. Performances

Option	Description
Multi Core Support (Prise en charge multicœur)	Ce champ indique si le processus aura un ou plusieurs coeurs activés. Certaines applications seront plus performantes avec des coeurs supplémentaires. Cette option est activée par défaut. Permet d'activer ou de désactiver le support multicœurs pour le processeur. Les options sont : • All (Default Setting) (Tous (paramètre par défaut)) • 1 • 2
Intel SpeedStep	Permet d'activer ou de désactiver la fonction Intel SpeedStep. Default Setting: Enable Intel SpeedStep (Paramètre par défaut : Activer Intel SpeedStep)
C States Control (Contrôle des états C)	Permet d'activer ou de désactiver les états supplémentaires de voir du processeur. Default Setting: The options C states, C3, C6, Enhanced C-states, and C7 options are enabled (Paramètre par défaut : les options des états C, C3, C6, états C améliorés, et C7 sont activées.)
Intel TurboBoost	Permet d'activer ou de désactiver le mode Intel TurboBoost du processeur.
Hyper-Thread Control (Contrôle hyperthread)	Default Setting: Enable Intel TurboBoost (Paramètre par défaut: Activer Intel TurboBoost)
	Permet d'activer ou de désactiver la fonction HyperThreading dans le processeur.
	Default Setting: Enabled (Paramètre par défaut: Activé)

Tableau 7. Power Management (Gestion de l'alimentation)

Option	Description
AC Behavior (Comportement CA)	Permet à l'ordinateur de semettre sous tension automatiquement, lorsqu'el'adaptateur en CA est branché. L'options est déactivée.Wake On AC (Réveil sur CA)
Auto On Time (Heure de démarrage auto)	Permet de définir l'heure de mise sous tension automatique de l'ordinateur. Les options sont:Disabled (Default Setting) (Désactivé (Paramètre par défaut))Every Day (Tous les jours)Weekdays (Jours de la semaine)
USB Wake Support (Prise en charge d'éveil USB)	Vous permet d'activer les péripériques USB pour réveiller l'ordinateur du mode veille. L'options est déactivéeEnable USB Wake Support (Activer le support de réveil USB)
Wireless Radio Control (Commande radio sans fil)	Vous permit de contrôle la radio WLAN et WWAN. Les options sont les suivantes:Control WLAN radio (Contrôler la radio WLAN)Control WWAN radio (Contrôler la radio WWAN)Paramètre par défaut : les deux options sont déactivées.
Wake on LAN/WLAN (Eveil réseau)	Cette option permet d'activer l'ordinateur hors tension avec un signal LAN spécial.L'activation à partir de la veille n'est pas affectée par ce paramètre et elle doit être activée sur le système. Cette fonction fonctionne uniquement lorsque l'ordinateur est connecté à une alimentation CA.Disabled (Désactivé) - Empêche le système d'être mis sous tension par des signaux spéciaux LAN lorsqu'il reçoit un signal d'activation du LAN ou d'un LAN sans fil. (Paramètre par défaut)LAN Only (LAN uniquement) - Permet au système d'être mis sous tension par des signaux LAN spéciaux.WLAN Only (WLAN uniquement)LAN or WLAN (LAN ou WLAN)
Block Sleep (Bloquer mise en voille)	Vous permit d'empêcher à l'ordinateur de passer en voille. L'options est déactivée par défaut.Block Sleep (S3) (Bloquer la voille [S3])
Primary Battery Configuration (Configuration de la batterie principale)	Vous permet de définir comment utiliser la charge de la batterie, lorsque le cordon d'alimentation est branché. Les options sont les suivantes : • Standard Charge (Chargement standard) • Express Charge • Predominantly AC use (Utilisation prédominante du CA) • Auto Charge (Chargement automatique) (Paramètre par défaut) • Custom (Chargement personnelisée) : vous pouvez régler le pourcentage auquel la batterie doit se charger.
Battery Slice Configuration (Configuration de tranche de batterie)	Vous permet de définir le type de chargement de la batterie. Les options sont les suivantes : • Standard Charge (Chargement standard) • Express Charge (Chargement expresse) (Paramètre par défaut)

Tableau 8. POST Behavior (Comportement de l'autotest de démarrage)

Option	Description
Adapter Warnings(Avertissements adaptateur)	Vous permet d'activer les messages d'advertissement de l'adaptateur lorsque certains adaptateurs lorsque certains adaptateurs d'alimentation sont utilisés? L'options est activée par défaut.Enable Adapter Warnings (Activer les avertissements relatifs à l'adaptateur)
Mouse/Touchpad (Souris/Pavé tactile)	Vous permit de définir la façon dont le système gère la souris et le pavé tactile. Les options sont:Serial Mouse (Souris série)PS2 Mouse (Souries PS2)Touchpad/PS-2 Mouse (Pavé tactile/Souris PS-2) (Paramètre par défaut)
Numlock Enable (Activer le verrouillage numérique)	Spécifie s'il est possible d'activer la fonctionnalité VerrNum lors de l'amorgage du système. Cette option est activée par défaut.Enable Numlock (Activer VerrNum)
Fn Key Emulation (Emulation touche Fn)	Vous permit de faire correspondre la fonction de la touche<Arrêt défil> du clavier PS-2 avec la fonction de la touche<Fn> d'un clavier interne. L'options est activée par défaut.Enable Fn Key Emulation (Activer l'émulation de la touche Fn)
Keyboard Errors (Erreurs clavier)	Indique si les erreurs liées au clavier sont signalées à l'amorgage. Cette option est activée par défaut.Enable Keyboard Error Detection (Activer la détction des erreurs clavier)
POST Hotkeys (Touches d'autotest au démarrage)	Indique si l'écran d'ouverture affiche un message indiquant la séquence de touches nécessaire pour entrer dans le menu d'options de démarrage du BIOS.Enable F12 Boot Option menu (Activer le menu d'options d'amorgage F12): cette option est activée par défaut.
Fastboot	Vous permet d'accélérer les processus de démarrage. Les options sont les suivantes :· Minimal· Thorough (Complet) (Paramètre par défaut)· Auto
Tableau 9. Virtualization Support (Prise en charge de la virtualisation)
Option	Description
Virtualization (Virtualisation)	Cette option indique si un moniteur de machine virtuel (VMM) peut utiliser les capacities matérielles supplémentaires offertes par la technologie de virtualisation Intel.· Enable Intel Virtualization Technology (Activer la technologie Intel Virtualization) : Default Setting (paramètre par défaut).
VT for Direct I/O (Technologie de virtualisation pour E/S directes)	Autorise ou empêche le moniteur VMM (Virtual Machine Monitor) (VMM) d'utiliser les fonctions métérielles supplémentaires fournies par la technologie de virtualisation Intel pour les E/S directes.· Enable Intel Virtualization Technology for Direct I/O (Activer la technologie Intel Virtualization) : paramètres par défaut.
Tableau 10. Wireless (Sans fil)
Option	Description
Wireless Switch (Commutateur sans fil)	Vous permit de déterminer les péripériques sans fil qui peuvent être commandés par le commutateur sans fil. Les options sont les suivantes :· WWAN· Bluetooth· la carte WLANToutes les options sont activées par défaut.
Wireless Device Enable (Activer les péripériques sans fil)	Vous permit d'activer ou de désactiver les péripériques sans fil. Les options sont les suivantes :· WWAN· Bluetooth· la carte WLANToutes les options sont activées par défaut.
Tableau 11. Maintenance
Option	Description
Service Tag (Numéro de service)	Affiche le nombre de service de l'ordinateur.
Asset Tag (Numéro d'inventaire)	Permet de creator un nombre d'inventaire système si aucun nombre de service n'est défini. Cette option n'est pas définie par défaut.

Tableau 12. System Logs (Journaux du système)

Option	Description
BIOS Events (Evénements du BIOS)	Affiche le journal d'événements du système et permet de l'effacer. • Clear Log (Effacer le journal)

Mise à jour du BIOS

Il est recommandé de mettre à jour le BIOS (configuration du système) lors du remplacement de la carte système ou lorsqu'une mise à jour est disponible. Pour les ordinateurs portables, vérifie que la batterie est complètement chargée et que l'ordinateur est connecté au secteur.

1. Redémarrez l'ordinateur.
2. Accédez au site support.dell.com/support/downloads.
3. Si vous disposez du numéro de service ou du numéro de service express de l'ordinateur :

REMARQUE: Pour les ordinateurs de bureau, le numéro de service se trouve sur l'étiquette sur la face avant de l'ordinateur. REMARQUE: Pour les ordinateurs portables, le numéro de service se trouve sur le fond de l'ordinateur.

a) Entrez le numéro de service ou le numéro de service express et cliquez sur Submit (Envoyer). b) Cliquez sur Submit et passez à l'étape 5.

1. Si vous ne disposez pas de ces nombres, sélectionnez l'une des options suivantes :

a) Automatically detect my Service Tag for me (Détecter automatiquement le numéro de service) b) Choose from My Products and Services List (Choisir dans la liste Mes produits et services) c) Choose from a list of all Dell products (Choisir dans la liste de tous les produits Dell)

1. Dans l'écran de l'application et des pilotes, sous la liste déroulante Operating System (Système d'exploitation), sélectionnez BIOS.
2. Identifiez le dernier fichier BIOS et cliquez sur Download File (Télécharger le fichier).
3. Sélectionnez le mode de téléchargement préférentiel dans la fenêtre Please select your download method below (Selectionner le mode de téléchargement dans la fenêtre ci-dessous) et cliquez sur Download Now (Télécharger maintenant).

La fenêtre File Download (Téléchargement de fichier) s'affiche.

1. Cliquez sur Save (Enregistrer) pour enregistrer le fichier sur l'ordinateur.
2. Cliquez sur Run (Exécuter) pour installer les paramètres BIOS actuels sur l'ordinateur.

Suivez les instructions qui s'affichent.

Mots de passe du système et de configuration

Vous pouvez définir un mot de passe système et un mot de passe de configuration pour protéger l'ordinateur.

Type de mot de passe Description

Mot de passe Mot de passe que vous entrez pour ouvrir une session sur le système. système

Mot de passe de Mot de passe que vous devez acceder aux parametres du BIOS de l'ordinateur et configuration les changer.

PRECAUTION : Les fonctions de mot de passer fournissent un niveau de sécurité de base pour les données de l'ordinateur.

PRECAUTION: N'importe quel utiliser peut acceder aux données de l'ordinateur s'il n'est pas verrouillé et qu'il est laissé sans surveillance.

REMARQUE: L'ordinateur est fourni avec la fonction de mot de passe système et de configuration désactivée.

Définition d'un mot de passe système et d'un mot de passe de configuration

Vous pouvez définir un nouveau mot de passe système et/ou mot de passe de configuration ou changer un mot de passe système et/ou mot de passe de configuration uniquement lorsque l'état de mot de passe est Déverrouillé. Si l'état de mot de passe est Verrouillé, vous ne pouvez pas changer le mot de passe système.

REMARQUE: Si le cavalier des mots de passe est désactivé, le mot de passe système et le mot de passe de configuration sont supprimés et vous n'avez pas à fournir de mot de passe système pour ouvrir une session.

Pour entrer dans une configuration système, appuyez sur immédiatement après la mise sous tension ou un redémarrage.

1. Dans l'écran System BIOS (BIOS du système) ou System Setup (Configuration du système) Sélectionnez System Security (Sécurité du système) et appuyez sur. L'écran System Security s'affiche.
2. Dans l'écran System Security, vérifie que Password Status est Unlocked.
3. Sélectionnez System Password, entrez le mot de passe du système et appuyez sur OK ou la touche.

Suivez les instructions pour définir le mot de passe système :

Un mot de passe peut contenir jusqu'à 32 caractères. Le mot de passe peut contenir des nombres de 0 à 9. - Seules les minuscules sont acceptées. Seuls les caractères spéciaux suivants sont valides : espace, (), (· +), (·,·), (-,·), (·,·), [, , ,

Entrez de nouveau le mot de passe lorsqu'un message le demande.

1. Tapez le mot de passe système que vous avez entré précédemment et cliquez sur OK.
2. Sélectionnez Setup Password, tapez le mot de passe système et appuyez sur OK la touche. Un message demande de retaper le mot de passe de configuration.
3. Tapez le mot de passe de configuration que vous avez entré précédemment et cliquez sur OK.
4. Appuyez sur ; un message demande d'enregistrer les modifications.
5. Appuyez sur $$ pour les enregistrer. L'ordinateur redémarrera.

Suppression ou modification d'un mot de passe système et/ou de configuration

Vérifiez que l'état de mot de passe est Déverrouillé (dans la configuration du système) avant de supprimer ou de changer un mot de passe système et/ou de configuration. Vous ne pouvez pas supprimer ou changer un mot de passe système et/ou de configuration si l'état de mot de passe est Déverrouillé.

Pour entrer dans la configuration du système, appuyez sur immédiatement après la mise sous tension ou un redémarrage.

1. Dans l'écran System BIOS (BIOS du système) ou System Setup (Configuration du système), Sélectionnez System Security (Sécurité du système) et appuyez sur. L'écran System Security s'affiche.
2. Dans l'écran System Security, vérifie que l'état de mot de passe est Déverrouillé.
3. Sélectionnez System Password, modifiez ou supprimez le mot de passe système existant et appuyez sur ou la touche.
4. Sélectionnez Setup Password, modifiez ou supprimez le mot de passe de configuration existant et appuyez sur ou la touche.

REMARQUE: Si vous changez le mot de passe système et/ou le mot de passe de configuration, entrez de nouveau le nouveau mot de passe lorsqu'un message le demande. Si vous supprimez l'un ou l'autre des mots de passe ou les deux, confirmez la suppression quand un message le demande.

1. Appuyez sur ; un message demande d'enregistrer les modifications.
2. Appuyez sur $$ pour les enregistrer et quitter la configuration du système.

L'ordinateur redémarrera.

Diagnostics

En cas de problème avec l'ordinateur, exécutez les diagnostics ePSA avant de contacter l'assistance technique de Dell. Les diagnostics visent à tester le matériel de l'ordinateur sans équipement supplémentaire ou risque de perte de données. Si vous ne parvenez pas à résoudre le problème vous-même, le personnel de maintenance et d'assistance peut utiliser les résultats des diagnostics pour vous aider à le résoudre.

Les diagnostics ePSA (également appelés diagnostics système) vérifient complètement le matériel. ePSA est intégré au BIOS et il est démarré par le BIOS en interne. Les diagnostics système intégrés fournissent des options pour des périhériques ou des groupes de périhériques spécifiques pour :

• Exécuter des tests automatiquement ou dans un mode interactif
• Répéter les tests
• Afficher ou enregistrer les résultats des tests
• Exécuter des tests rigoureux pour fournir des options de tests supplémentaires afin de fournir des informations complémentaires sur un ou des périphériques défaillants
• Afficher des messages d'état qui indiquent si les tests ont abouti
• Afficher des messages d'erreur qui indiquent les problèmes détectés au cours des tests

PRECAUTION : Utilisez les diagnostics système pour tester l'ordinateur. L'utilisation de ce programme avec d'autres ordinateurs peut générer des résultats non valides ou des messages d'erreur.

REMARQUE: Certains tests de périhériques nécessitent l'interaction de l'utilisateur. Veillez à toujours être à côté de l'ordinateur lorsque vous exécutez les tests de diagnostic.

1. Mettez l'ordinateur sous tension.
2. Lorsque l'ordinateur démarre, appuyez sur la touche < F12> lorsque le logo Dell apparait.
3. Dans l'écran du menu de démarrage, sélectionnez l'option Diagnostics.

La fenêtre Enhanced Pre-boot System Assessment s'affiche avec la liste de tous les périphériques détectés sur l'ordinateur. Le programme de diagnostics lance les tests sur tous les périphériques détectés.

1. Si vous voulez lancer un test de diagnostic sur un périphérique donné, appuyez sur ; cliquez sur Yes (Oui) pour arrêter le test de diagnostic.
2. Sélectionnez le périphérique dans le panneau de gauche et cliquez sur Run Tests (Exécuter les tests).
3. En cas de problèmes, des codes d'erreur s'affichent.

Notez les codes d'erreur et contactez Dell.

Tableau 13. voyants d'état de l'appareil

S'allume lorsque vous allumez l'ordinateur et clignote lorsque l'ordinateur est en mode d'économie d'énergie.

S'allume lorsque l'ordinateur lit ou écrit des données.

S'allume ou clignote pour indiquer l'état de charge de la batterie.

S'allume lorsque le réseau sans fil est activé.

Les voyants d'état du périphérique se trouvent généralement sur le dessus ou le côté gauche du clavier. Ils sont utilisés pour afficher la connectivité et l'activité du stockage, de la batterie et des périphériques sans fil. En dehors de cette utilité, ils peuvent servir d'outil de diagnostic lorsqu'il existe une panne dans le système.

Le tableau suivant explique comment comprendre les codes des voyants lorsqu'une erreur survient.

Tableau 14. Lumières des voyants

Voyant de stockage	Voyant d'alimentation	Voyant sans fil	Description de l'erreur
Clignotant	Uni	Uni	Possible défaillance du processeur.
Uni	Clignotant	Uni	Les modules de mémoire sont détectés mais ont rencontres une erreur.
Clignotant	Clignotant	Clignotant	Défaillance de la carte système.
Clignotant	Clignotant	Uni	Défaillance probable de la carte graphique/vidéo.
Clignotant	Clignotant	Éteint	Défaillance système de l'initialisation du disque dur OU défaillance du système lors de l'initialisation ROM en option.
Clignotant	Éteint	Clignotant	Le contrôleur USB a rencontres un problème pendant l'initialisation.
Uni	Clignotant	Clignotant	Aucun module de mémoire n'est installé/détected.
Clignotant	Uni	Clignotant	L'écran a créé un problème pendant l'initialisation.
Éteint	Clignotant	Clignotant	Le modem empêche le système d'achever l'auto-test de démarrage.
Éteint	Clignotant	Éteint	L'initialisation de la mémoire a échoué ou la mémoire n'est pas prise en charge.

Voyants d'état de la batterie

Si l'ordinateur est branché à une prise secteur, le voyant d'état de la batterie fonctionne de la manière suivante :

Un voyant amber clignotant et un voyant blanc

Un adaptateur secteur non pris en charge par Dell est fixé sur votre portable.

Alternativement, voyant ambre clignotant avec voyant blanc fixe.

Voyant amber clignotant constamment

Voyant éteint Voyant blanc allumé

Défaillance de batterie temporaire lorsqu'il existe un adaptateur secteur.

Défaillance de batterie irrémédiable avec adaptateur CA liéven.

La batterie est en mode de chargement complet lorsqu'il existe un adaptateur secteur.

La batterie est chargée avec adaptateur secteur CA.

Caractéristiques techniques

REMARQUE: Les offres proposées peuvent varier selon les pays. Les caractéristiques suivantes se limitent à celles que la législation impose de fournir avec l'ordinateur. Pour plus d'informations sur la configuration de votre ordinateur, cliquez sur Démarrer → Aide et support et sélectionnez l'option qui permet d'afficher les informations relatives à votre ordinateur.

System Information (Informations sur le système)
Jeu de puce	Jeu de puce Intel 7 Series Express
Largeur de bus DRAM	64 bits
Flash EPROM	SPI 64 Mbits
Bus PCIe Gen1	100 MHz
Fréquence du bus externe	DMI (5 GT/s)
Processeur
Types	• Intel Core i3 series • Intel Core i5 series • Intel Core i7 series
Mémoire cache L3	jusqu'à 4 Mo
Fréquence du bus externe	1 333 MHz
Mémoire
Connecteur mémoire	Deux emplacement SODIMM
Capacité de la mémoire	1 Go, 2 Go ou 4 Go
Type de mémoire	DDR3 SDRAM (1 600 MHz)
Mémoire minimale	2 Go
Mémoire maximale	16 Go
Audio
Type	Quatre canaux son haute définition
Contrôleur	IDT92HD93
Conversion stéréo	24 bits (analogue-numérique et numérique-analogique)
Interface :
Interne	Son haute définition
Audio
Externe	entrie microphone/casque stéréo/connecteur haut-parleurs externes
Haut-parleurs	deux
Amplificateur intégré de haut-parleurs	1 W (RMS) par canal
Réglages du volume	touches de fonction du clavier et menus de programmes
Vidéo
Type	Intégrée sur la carte système
Contrôleur	Intel HD Graphics
Communications
Carte réseau	10/100/1000 Mb/s Ethernet (RJ-45)
Wireless (Sans fil)	réseau local sans fil (WLAN) et réseau étendu sans fil (WWAN)
Ports et connecteurs
Audio	un connecteur de microphone/casque stéréo/haut-parleurs
Vidéo:
Latitude E6230	Un connecteur HDMI 19 broches et un connecteur VGA
Latitude E6330	Un connecteur mini-HDMI 19 broches et un connecteur VGA
Carte réseau	un connecteur RJ-45
USB	Deux connecteurs compatibles USB 3.0 et un connecteur compatible eSATA/USB 2.0
Lecteur de cartes mémoire	un lecteur de carte mémoire 8-en-1
Port d'accueil	une
carte SIM (Subscriber Identity Module)	une
Carte à puce sans contact
Cartes à puce et technologies prises en charge	ISO14443A — 106 kbps, 212 kbps, 424 kbps, and 848 kbps ISO14443B — 106 kbps, 212 kbps, 424 kbps et 848 kbps ISO15693 HID iClass FIPS201 NXP Desfire
Écran
Type	WLED HD
Taille
Latitude E6230	12,5"
Latitude E6330	13,3"

Écran

Dimensions :

Latitude E6230

Hauteur 300,90 mm (11,84 pouces)

Largeur 180,00 mm (7,08 pouces)

Diagonale 317,30 mm (12,49 pouces)

Zone active (X/Y) 276,61 mm x 155,52 mm

Latitude E6330

Hauteur 314,10 mm (12,36 pouces)

Largeur 188,70 mm (7,42 pouces)

Diagonale 336,60 mm (13,25 pouces)

Zone active (X/Y) 293,42 mm x 164,97 mm

Résolution maximale 1366 x 768 pixels en 263K couleurs

Luminosité maximale 200 nits

Angle de fonctionnement de (fermé) à

Fréquence d'affichage 60 Hz

Angle minimal de visualisation :

Horizontal ± 40°

Vertical +10° / -30°

Pas de pixel 0,2148 mm

Clavier

Nombre de touches États-Unis : 86 touches; Royaume-Uni : 87 touches; Brésil :

87 touches; Japon : 90 touches

Configuration QWERTY/AZERTY/Kanji

Pavé tactile

Zone active :

axe des X 80,00 mm

axe des Y 40,70 mm

Batterie

Type

• Bloc batterie au lithium-ion de 3 cellules (32 W/h) avec ExpressCharge
• Bloc batterie au lithium-ion de 6 cellules (65 W/h) avec ExpressCharge

Batterie

• Bloc batterie au lithium-ion de 6 cellules (58 W/h)

Dimensions :

3 cellules

Profondeur

335,66 g (0,74 livres)

Tension

11,10 VCC

Plage de températures :

En fonctionnement

De 0°C à 35°C (de 32°F à 95°F)

-40°C à 65°C (-40°F à 149°F)

Pile bouton

Pile bouton 3 V CR2032 lithium

Adaptateur CA

Type

65 Wet 90 W

Tension d'entrée

De 100 VAC à 240 VAC

Courant d'entrée (maximum)

3,34 A et 4,62 A (continu)

Tension de sortie nominale

19,5+/-1,0VCC

Plage de températures :

En fonctionnement

De 0°C a 40°C (de 32°F a 104^)

De -40°C à 70°C (de -40°F à 158°F)

Caractéristiques physiques Conditions environnementales

	Latitude E6230	Latitude E6330
Hauteur	De 22,4 à 24,7 mm (de 0,88 pouce à 0,97 pouce)	De 25,40 à 30,10 mm (1 pouce à 1,19 pouces)
Largeur	309,00 mm (12,16 pouces)	335,00 mm (13,19 pouces)
Profondeur	226,00 mm (8,89 pouces)	223,30 mm (8,79 pouces)
Poids	1,43 kg (3,14 livres)	1,65 kg (3,64 livres)

Température :

En fonctionnement

Latitude E6230 10°C à 35 °C (50 °F à 95 °F)

Latitude E6330 De 0°C à 35°C (de 32°F à 95°F)

Stockage -40°C à 65°C (-40°F à 149°F)

Humidité relative (maximum) :

En fonctionnement De 10% à 90% (sans condensation)

Stockage de 5% à 95% (sans condensation)

Altitude (maximale) :

En fonctionnement De -15,24 à 3048 m (de -50 pieds à 10000 pieds)

À l'arrêt De -15,24 m à 10 668 m (de -50 pieds à 35 000 pieds)

Niveau de particules polluantes en suspension G1 tel que défini par ISA-71.04-1985

Contacter dell

REMARQUE: Si vous ne disposez pas d'une connexion Internet, les informations de contact figurent sur la facture d'achat, le bordereau de colisage, la facture, le catalogue des produits Dell.

Dell propose diverses options d'assistance et de maintenance en ligne et téléphonique. Ces options varient en fonction du pays et du produit et certains services peuvent ne pas être disponibles dans votre région. Pour contacter le service commercial, technique ou client de Dell :

1. Visitez le site support.dell.com.
2. Sélectionnez la catégorie d'assistance.
3. Si vous ne résidez pas aux États-Unis, sélectionnez le code pays au bas de la page support.dell.com ou sélectionnez Tout pour afficher d'autres choix.
4. Sélectionnez le lien de service ou d'assistance approprié.
