500 PCI - Carte électronique PINNACLE - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Carte d'acquisition vidéo PCI
Interface	PCI
Connectique vidéo	IEEE 1394 6x4
Connectique audio	Câble audio stéréo pour liaison caméscope et carte son
Support d'installation	DVD Studio Plus Install, DVD bonus Studio
Compatibilité TV	PAL et/ou NTSC
Système d'exploitation requis	Windows XP avec Service Pack 2 ou plus
Logiciel fourni	Logiciel d'installation et bonus Studio
Fonctionnalité principale	Acquisition vidéo et audio
Installation	Installation via DVD avec autorun
Assistance technique	Disponible en ligne
Normes de conformité	Directive CE 89/336/CEE
Contenu du paquet	Carte, câbles, DVD, guide de démarrage rapide
Guide utilisateur	Guide de démarrage rapide inclus
Modifications	Contenu sujet à modification sans préavis

FOIRE AUX QUESTIONS - 500 PCI PINNACLE

Qu'est-ce que le PINNACLE 500 PCI ?

Le PINNACLE 500 PCI est une carte d'acquisition audio professionnelle conçue pour offrir une qualité sonore exceptionnelle et une connectivité facile avec des équipements audio.

Comment installer le PINNACLE 500 PCI sur mon ordinateur ?

Pour installer le PINNACLE 500 PCI, ouvrez le boîtier de votre ordinateur, insérez la carte dans un slot PCI disponible, puis refermez le boîtier. Ensuite, installez les pilotes nécessaires à partir du CD fourni ou du site web du fabricant.

Quels systèmes d'exploitation sont compatibles avec le PINNACLE 500 PCI ?

Le PINNACLE 500 PCI est compatible avec les systèmes d'exploitation Windows et macOS. Vérifiez la version spécifique requise pour votre système sur le site du fabricant.

Que faire si le PINNACLE 500 PCI n'est pas reconnu par mon ordinateur ?

Assurez-vous que la carte est correctement installée dans le slot PCI, vérifiez que les pilotes sont à jour et compatibles avec votre système d'exploitation. Si le problème persiste, essayez de réinstaller les pilotes ou de tester la carte sur un autre ordinateur.

Comment résoudre les problèmes de son avec le PINNACLE 500 PCI ?

Vérifiez que le volume est réglé correctement et que la sortie audio est bien sélectionnée dans les paramètres de votre système. Assurez-vous également que les câbles audio sont correctement branchés et fonctionnels.

Le PINNACLE 500 PCI est-il compatible avec des logiciels de production audio ?

Oui, le PINNACLE 500 PCI est compatible avec de nombreux logiciels de production audio courants tels que Pro Tools, Ableton Live, et Logic Pro. Consultez les spécifications du logiciel pour vous assurer de la compatibilité.

Comment mettre à jour les pilotes du PINNACLE 500 PCI ?

Visitez le site web du fabricant, recherchez la section de support ou de téléchargement, et téléchargez la dernière version des pilotes pour votre modèle. Suivez les instructions d'installation fournies.

Y a-t-il une garantie pour le PINNACLE 500 PCI ?

Oui, le PINNACLE 500 PCI est généralement couvert par une garantie limitée. Vérifiez les détails de la garantie sur le site web du fabricant ou dans le manuel d'utilisation.

Comment contacter le support technique pour le PINNACLE 500 PCI ?

Pour contacter le support technique, visitez le site web du fabricant et recherchez les informations de contact dans la section d'assistance. Vous pouvez généralement les joindre par e-mail ou téléphone.

MODE D'EMPLOI 500 PCI PINNACLE

You've disposed des éléments suivants:

Periphérique

2 ou 3 disques :
- 1 DVD Studio Plus Install
- DVD bonus Studio
(pour PAL et/ou NTSC, selon l'endetroit)

Guide de démarrage rapide

Cable IEEE 1394 6x4

Câble audio stéreo pour la liaison entre caméscope et carte son

Pinnacle Systems se reserve le droit de modifier à tout moment le contenu de l'emballage, qui peut donc être différent du contenu indiqué ici. Les specifications sont sujettes à modification sans préavis ou obligation. Veuillez vous adresser à votre revendeur s'il manque une pièce.

Attention : Pinnacle 500-PCI nécessite Windows XP avec le service pack 2 ou plus. Veuillez vérifier que votre système satisfait à ces exigences.

Pinnacle Systems déclare par la présente que cet apparéil est conforme aux exigences essentielles et autres dispositions applicables de la Directive CE 89/336/CEE. Les déclarations de conformité et de construction identique de la CE et de la FCC peuvent être téléchargées à l'adresse : http://www.pinnaclesys.com/compliance.

Assistance technique: http://www.pinnaclesys.com/support/

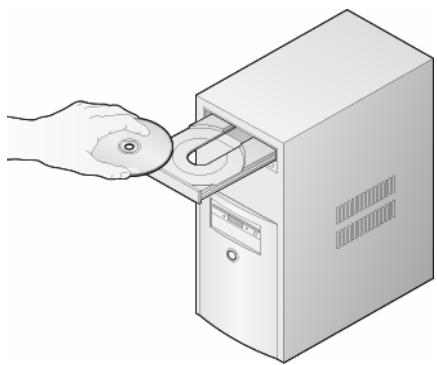

1 - Installation du logiciel

Nous attirons votre attention sur le fait que le logiciel doit toujours être installé en premier.

1. Insérez le DVD Studio Install dans votre lecteur ougraveur de DVD ; si la fonction Autorun est activée pour votre lecteur de DVD, le programme d'installation démarre automatiquement. Si ce n'est pas le cas, allez dans votre lecteur de DVD et double-cliquez sur le fjichier Welcome.exe.
2. Suivez les instructions qui s'affichent à l'écran.
3. Si vous emballage comprend 2 DVD bonus Studio, selectionnez le DVD qui correspond à la norme TV de l'endetroit où vous vous trouvez (PAL ou NTSC). Insérez le DVD dans toute lecteur de DVD et suivez les instructions qui s'affichent à l'écran.

Raccordez vous péphérique Pinnacle 500-PCI après avoir installé le logiciel.

2 - Installation du matériel

Les composants informatiques sont très sensibles aux charges electrostatiques. Veillez donc a vous décharger de toute électricité statique avant de toucher les composants en question avec les mains ou avec un outil. Faites bien attention à débrancher le cable secteur de la prise de courant avant d'ouvoir le bottier de l'ordinateur.

1. Déchargez-vous de toute électricité statique en touchant le boftier métallique de votre ordinateur.
2. Éteignez votre ordinateur ainsi que tous les périhériques raccordés.
3. Débranche le cable secteur et tous les autres cables reliés au secteur.
4. Défaites les vis qui maintainnent le boîtier de l'ordinateur et retirez-le.
5. Choisissez un emplacement PCI libre.
6. Retirez le cache de l'emplacement au dos de l'ordinateur en devissant au besoin les vis du cache.
7. Introduisez douclement la carte dans l'emplacement selectionné. Tenez pour cela la carte par le bord supérieur et enforcez les deux extrémités simultanément dans l'emplacement en faisant bien attention. Appuyez sur le bord supérieur de la carte et assurez-vous qu'elle a été correctement insérée dans l'emplacement.
8. Vissez les vis et remontez le boitier de l'ordinateur.
9. Raccordez tous les cables externes, y compris le cable secteur.
10. Vous pouvez à présent redémarrer votre ordinateur.

Remarque: veuillez suivre les instructions à l'écran si la boite de dialogue Ajout de nouveau matériel s'affiche au redémarrage de l'ordinateur.

3 - Raccordement du caméscope

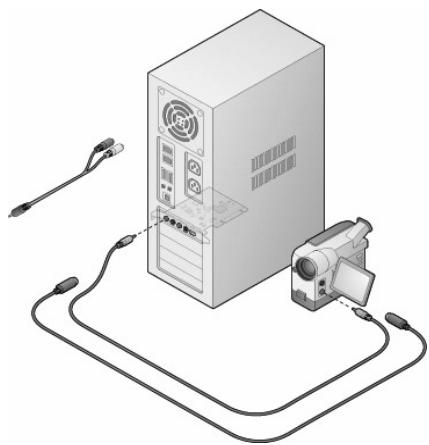

Caméscope ou magnétoscope analogique

Reliez soit le cable S-video, soit le cable video composite de votre caméoscope aux prises S-video ou video composite de votre carte Pinnacle 500-PCI.

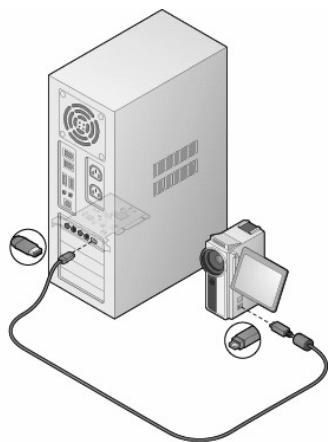

Caméscope numérique

Utilisez le cable 1394/FireWire fourni (4 broches / 6 broches) pour relier votre caméoscope à l'une des prises 1394/FireWire de votre carte Pinnacle 500-PCI.
