BLIZAIR 3000 - Climatiseur SUPRA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile
Marque	SUPRA
Modèle	BLIZAIR 3000
Puissance frigorifique	2940 W
Puissance absorbée	1200 W
Fluide frigorigène	R407C
Débit d'air maximum	420 m³/h
Déshumidification	1,8 l/h (44 l/jour)
Filtre à air	Antibactérien SAB® lavable, remplacement annuel
Vitesses de ventilation	3 vitesses
Programmateur	Jusqu'à 12 heures
Alimentation	230 V / 50 Hz
Niveau sonore	44 dB
Dimensions (L x H x P)	475 x 875 x 328 mm
Poids	36 kg
Accessoires fournis	Embout plat, vis, gaine d'évacuation, collerette, obturateur
Surface recommandée	Jusqu'à 30 m²
Modes de fonctionnement	Ventilation, déshumidification, climatisation
Homologations	CE, TÜV-GS, LNE, LCIE
Entretien filtre	Nettoyage toutes les 2 semaines à l'eau tiède

FOIRE AUX QUESTIONS - BLIZAIR 3000 SUPRA

Comment nettoyer le filtre à air ?

Ouvrir la grille, retirer le filtre en tirant sur la languette. Aspirer la poussière, puis laver à l'eau tiède. Ne pas utiliser d'eau chaude ni savonneuse. Laisser sécher avant de remettre en place.

Que faire si l'appareil ne fonctionne pas ?

Vérifier que la prise est branchée et que le disjoncteur n'a pas sauté. Une temporisation de 3 minutes peut être en cours après un arrêt. Attendre avant de redémarrer.

Pourquoi y a-t-il de l'humidité sur la sortie d'air ?

C'est normal en fonctionnement par forte humidité. L'eau de condensation est évacuée avec l'air chaud par la gaine. Si le voyant 'Réservoir plein' s'allume, vidanger l'appareil.

Comment programmer la minuterie ?

Pour une durée de fonctionnement, allumez l'appareil, réglez les paramètres, puis appuyez sur la touche timer et utilisez '+' pour définir les heures. Pour un démarrage différé, éteignez l'appareil, appuyez sur timer, puis réglez le délai avec '+' et '-'.

Quelle est la surface maximale recommandée ?

Le climatiseur Blizair 3000 est recommandé pour une pièce jusqu'à 30 m² correctement isolée et dont le vitrage est protégé des rayonnements solaires directs.

Puis-je utiliser l'appareil à l'extérieur ?

Non, l'utilisation à l'extérieur est interdite. L'appareil doit être placé à l'intérieur, à une distance minimale de 20 cm des murs ou rideaux, et à l'abri du soleil.

Comment vidanger l'appareil en fin de saison ?

Débranchez l'appareil, dégagez le tuyau de vidange, placez-le au-dessus d'un récipient, ôtez le bouchon et laissez l'eau s'écouler. Replacez le bouchon et rangez le tuyau.

Que signifie l'affichage 'Lo' ?

'Lo' indique que la température ambiante est trop basse pour un fonctionnement normal. Arrêtez le climatiseur.

Comment installer la gaine d'évacuation ?

Fixez la gaine sur la sortie d'air chaud à l'arrière. Tirez-la à la longueur souhaitée. Encoincez l'embout plat sur le connecteur et fixez avec les vis. Passez l'embout par l'entrebâillement d'une porte ou d'une fenêtre.

Que faire si le cordon d'alimentation est endommagé ?

Le cordon doit être remplacé par le fabricant, son service après-vente ou une personne qualifiée similaire pour éviter tout danger.

MODE D'EMPLOI BLIZAIR 3000 SUPRA

Madame, Monsieur, nous vous remercions de la confiance que vous nous témoignez en choisissant un climatiseur SUPRA Climatics. Nous espérons qu'il vous donnera entière satisfaction. Afin d'utiliser cet appareil en toute sécurité, veuillez lire attentivement la notice d'utilisation. Respectez impérativement les consignes de sécurité et les recommandations de ce manuel. Si toutefois et malgré tous nos contrôles, un problème apparaissait, veuillez vous adresser à votre point de vente.

TABLE des matières

1. Caractéristiques techniques 2
2. Consignes de sécurité 3
3. Climatiser avec SUPRA 4
4. Présentation du Blizair 3000 5

5. Installation 6 6. Utilisation 7 7. Entretien 9 8. Problèmes et solutions 10

Climatiseur MOBILE

Homologations

Puissance frigorifique

Puissance absorbée

Fluide frigorigène

Débit d'air maximum

Déshumidification (à 30°C et 80% HR)

Filtre à air anti-bactéries SAB®

Commande de ventilation

Contrôle commandes

Programmation horaire

• Durée de fonctionnement
• Démarrage différé

Protection électrique

Alimentation

Bruit

Déplacement

Dimensions (LxHxP)

Poids

Accessoires fournis

Blizair 3000

CE, TÜV-GS, LNE, LCIE

2940 W

1200 W

R407C

420 m³/h

1,8 l/h (44 l/jour)

lavable ; à remplacer après 12 mois

3 vitesses au choix

electronique

programmable jusqu'à 12 heures

programmable jusqu'à 12 heures

fusible type 50T 3.15A 250VAC

230 V/ 50 Hz

44 db

4 roulettes directionnelles

475x875x328 mm

36 kg

embout plat et 2 vis

gaine d'évacuation avec 2 connecteurs étirable

jusqu'à 1,50 m ; colerette et obturateur

2.1 Sécurité d'installation emplacements déconseillés

o Ne pas utiliser l'appareil à l'extérieur. o Une distance minimum de 20 cm doit séparer l'appareil et toutes autres structures (murs, rideaux...) pour ne pas obstruer les entrées et sorties d'air. o Ne jamais installer l'appareil en plein soleil et éviter la proximité de toute source de chaleur. o Ne pas utiliser l'appareil à proximité d'objets, de gaz ou de matériaux inflammables ou dans un local représentant des risques d'incendie. o L'utilisation du climatiseur SUPRA Blizair 3000 est interdite dans les caves à vin et en général dans tout endroit où la température est inférieure à 18°C. o Ne pas placer l'appareil juste au-dessus ou au-dessous d'une prise de courant.

Conseils d'installation

L'appareil doit être installé dans la pièce à climatiser et posé sur une surface plane. L'appareil ne doit être utilisé qu'en position verticale, pour éviter la déterioration du système de refroidissement. Si l'appareil a été transporté couché, le placer en position verticale et le laisser reposer 3 heures pour que le fluide frigorigène se stabilise. Ne jamais démonter l'appareil. Un appareil mal réparé peut présenter des risques pour l'utilisateur. Pour tout problème, consulter le point de vente.

2.2 Sécurité électrique

o Respecter toutes les prescriptions de la norme NFC 15-100 ou les prescriptions électriques en vigueur dans le pays d'utilisation. o Il est dangereux de modifier de chaque façon que ce soit les caractéristiques de l'appareil. Pour d'éventuelles réparations, s'adresser directement à notre service après-vente. Les réparations effectuées par des personnes non-qualifiées peuvent être dommageables, voire dangereuses. o Veiller à ne pas endommager le câble d'alimentation.

Raccordement électrique

o Brancher la prise de l'appareil sur une prise murale fixe 230 V/50 Hz avec mise à la terre. o Ne jamais brancher l'appareil sur une prise défectueuse. o Ne pas brancher le climatiseur sur une prise multiple. o Tenir compte des autres appareils qui peuvent être branchés sur le même circuit électrique. o Il est déconseillé d'utiliser une rallonge électrique. Si cela est inévitable, la longueur de la rallonge ne doit pas dépasser 10 mètres avec un câble de 3 x 2.5 mm².

Allumage-extinction

o S'assurer du branchement correct de l'appareil avant la mise en service. o Ne pas mettre l'appareil en marche s'il est tombé, endommagé ou ne fonctionne pas correctement. S'assurer que l'alimentation de l'appareil est coupée. o Lors de la première utilisation, ainsi qu'à chaque remise en service, le climatiseur sera opérationnel après une temporisation de 3 minutes. o Éteindre l'appareil uniquement à l'aide du tableau de commande. Ne jamais débrancher l'appareil en fonctionnement. o Éteindre l'appareil et débrancher le cordon électrique, avant toute intervention ou déplacement de l'appareil.

2.3 Sécurité d'utilisation

Notre climatiseur Blizair 3000 a été conçu pour climatiser des pièces à usage domestique et il ne doit pas être utilisé à d'autres fins. Ne pas toucher l'appareil avec des mains humides. Ne jamais projeter d'eau sur la carrosserie ou sur le tableau de commande, même pour le nettoyage. Ne pas plier le tuyau d'évacuation d'air, ne pas l'écraser. Toujours s'assurer que les entrées et sorties d'air ne sont ni obstruées, ni recouvertes par des vêtements ou des tissus. Ne pas poser d'objets lourds sur l'appareil. Eviter que les enfants ne montent sur l'appareil.

Filtre à air

Le filtre à air permet de retenir les poussières contenues dans l'air. Pour ne pas encrasser les éléments internes du climatiseur SUPRA Blizair 3000, il est impératif de toujours l'utiliser avec son filtre à air en place. Lorsque des poussières se déposent sur le filtre à air, la circulation de l'air devient plus difficile et le rendement du climatiseur diminue. Le filtre à air doit donc être régulièrement nettoyé (voir § Entretien régulier - Nettoyage).

Le climatiseur Blizair 3000 permet la programmation précise et la régulation de la température maximale de la pièce. Cet appareil est recommandé pour une pièce jusqu'à 30m² correctement isolée, dont le vitrage est protégé des rayonnements solaires directs.

Apprendre à climatiser!

Climatiser ne peut pas dire « refroidir de trop » !

L'utilisation d'un climatiseur permet d'obtenir une ambiance agréable en abaissant la température.

Les conditions de bien-être dans une pièce sont déterminées par 4 facteurs que le climatiseur Blizair 3000 peut réguler en permanence:

• Température : le rôle principal du climatiseur Blizair 3000 est de prélever la chaleur de la pièce et de l'évacuer à l'extérieur.
• Taux d'humidité : l'humidité dans l'air provoque également une sensation de chaleur étouffante en été. Le climatiseur Blizair 3000 déshumidifie l'air ambiant.
• Pureté de l'air: le climatiseur Blizair 3000 retient les poussières dans le filtré à air anti-bacteries. L'atmosphère de la pièce est plus saine.
• Flux d'air: le climatiseur Blizair 3000 permet de réguler et de bien répartir le flux d'air refroidi. La circulation de l'air est donc optimale: il n'y a ni courants d'air, ni écarts de température dans la pièce.

Important!

L'écart de température entre l'intérieur et l'extérieur doit être limité à 6 °C pour éviter des sensations désagréables de chaud et de froid.

Exemple: pour une température extérieure de 30°C, il est déconseillé d'abaisser la température intérieure à moins de 24°C.

Il est déconseilé de se placer dans le flux d'air froid et de le diriger directement sur les personnes.

• Pour un rendement optimal de l'appareil, il est nécessaire de garder autant que possible les portes et fenêtres fermées. La surface des murs et des baies vitrées exposées au soleil influe sur la température de la pièce. Il est recommandé de réduire cet apport en baissant les stores par exemple.
• Par temps chaud et humide, après une certaine durée de fonctionnement, de l'humidité peut apparaître sur la sortie d'air. Il s'agit d'une condensation normale qui est le signe d'un fonctionnement correct.
• En fonctionnement normal, un bruit de bouillonnement du circuit de fluide frigorigène peut être perceptible.

Économiser l'énergie!

o Le colmatage du filtre réduit l'efficacité du climatiseur et augmente sa consommation électrique jusqu'à 6 %.

o Éviter d'ouvrir les portes ou les fenêtres trop fréquemment.

Chaque personne présente dans une pièce génère entre 100 et 150 W d'apport calorifique. En conséquence, plus il y a de personnes dans une pièce, moins la climatisation est perceptible.

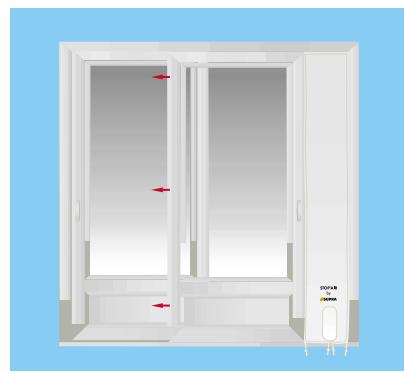

Facile à poser

• pas d'outils
• tout est fourni
• se pose sur tous supports (alu, PVC, bois)

STOP'AIR® peut rester en place lorsque la fenêtre est fermée.

SUPRA commercialise le rideau d'occultation STOP'AIR adaptable aux fenêtres et portes-fenêtres. Le rideau STOP'AIR® permet d'obstruer les entrées d'air consécutives à l'ouverture de la fenêtre pour laisser passer le ou les tuyaux d'évacuation. Cet accessoire facile à poser garantit le meilleur usage de votre climatisation.

Demandez le STOP'AIR® à votre revendeur.

23848-12-04

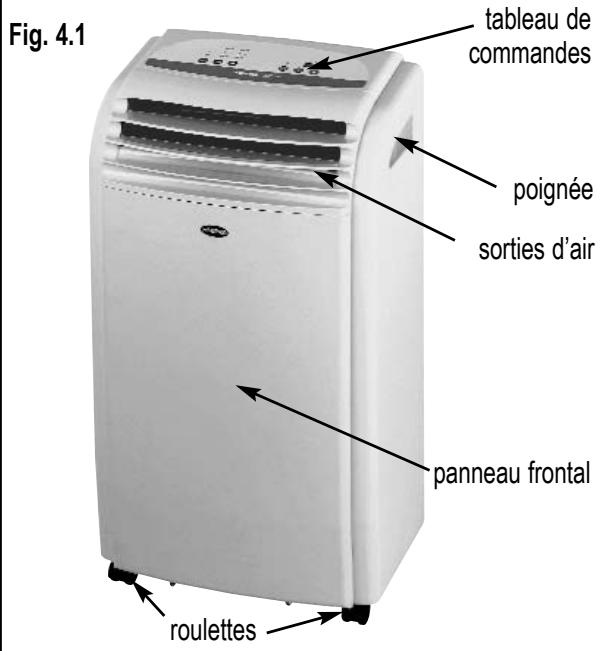

Le climatiseur Blizair 3000, de type air-air, est un appareil monobloc mobile. Le climatiseur Blizair 3000 permet 3 modes de fonctionnement:

4.1 Mode "ventilation

Le climatiseur Blizair 3000 fonctionne comme un ventilateur sans besoin de climatisation. Il contribue ainsi à la purification et à une meilleure répartition de l'air. Le thermostat est inactif.

4.2 Mode "déshumidification

Le climatiseur Blizair 3000 fonctionne alternativement en climatisation et ventilation. Ces cycles permettent d'extraire l'humidité de manière optimale sans refroidissement excessif de la pièce. Le climatiseur contribue ainsi à la purification et à une meilleure répartition de l'air. L'air distribué est déshumidifié. Le thermostat est inactif.

L'appareil produit de l'air froid, pour abaisser la température ambience de la pièce. La climatisation s'arrête lorsque la température sélectionnée est atteinte, mais la ventilation continue. Lorsque la température ambience remonte et dépasse la température sélectionnée, l'appareil se remet automatiquement à climatiser. L'air distribué est également déshumidifié.

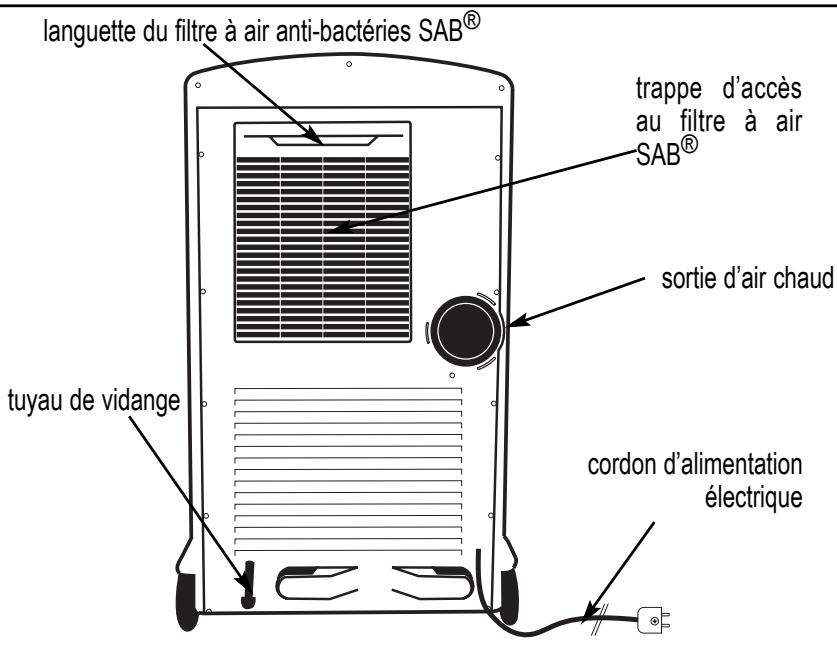

Systeme anti-bacteries SAB®

Le Système Anti-Bactéries SAB® empêche le développement et la prolifération des bactéries et des champignons dans l'appareil grâce à un agent antibactérien incorporé aux polymères des composants en contact avec l'air traité. L'utilisation du Blizair 3000 permet de combattre efficacement les moisissures et les bactéries contenues dans l'air.

midité du local traité. L'intérieur du Blizair 3000 reste propre et ne dégage aucune odeur.

Le filtre à air doit être régulièrement nettoyé avec un aspirateur et changé une fois par an (variable selon les conditions d'utilisation).

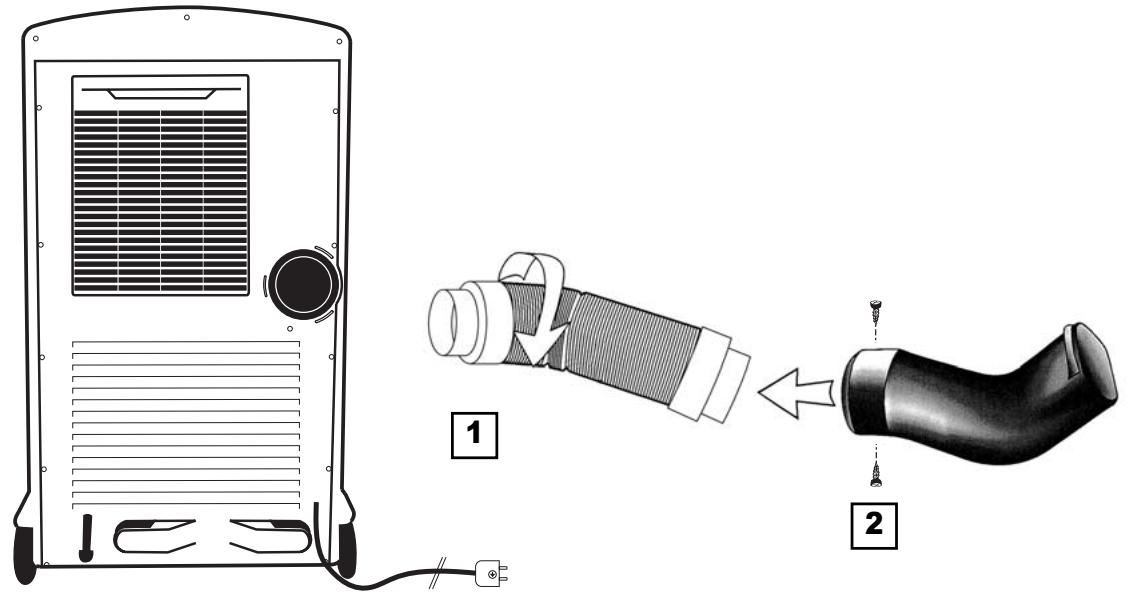

5.1 La sortie d'air chaud passée par l'entrebâillement d'une porte ou d'une fenêtre.

1. Vérifier la mise en place du filtre à air.
2. Fixer la gaine d'évacuation (1) sur la sortie d'air chaud à l'arrête du climatiseur.
3. Tirer la gaine (1) à la longueur souhaitée.
4. Encoincer l'embout plat (2) sur le connecteur de la gaine et le fixer avec les 2 vis fournies.
5. Faire passer l'embout plat (2) par l'entrebaillement d'une porte ou d'une fenêtre.

Fig. 5.1

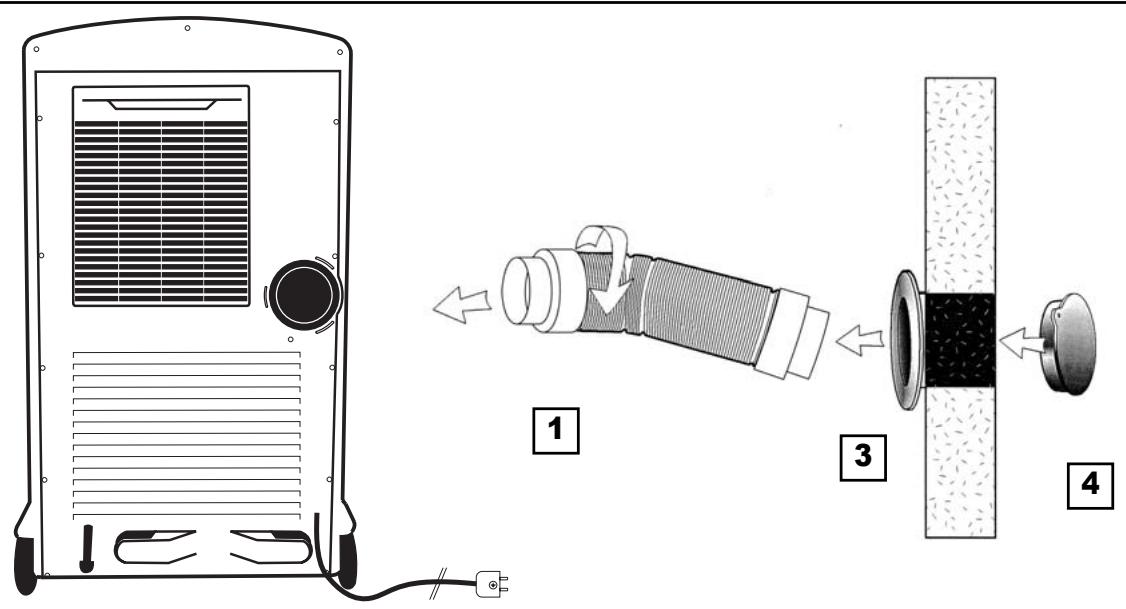

5.2 La sortie d'air chaud passée par un orifice prévu dans une fenêtre ou un mur.

1. Vérifier la mise en place du filtre à air.
2. Insérer la collerette (3) dans l'orifice du mur.
3. Fixer la gaine d'évacuation (1) sur la sortie d'air chaud à l'arrête du climatiseur.
4. Tirer la gaine (1) à la longueur souhaitée.
5. Enforcer le connecteur de la gaine (1) sur la collerette (3).
6. Si le climatiseur n'est pas utilisé, refermer l'orifice avec l'obturateur (4).

Fig. 5.2

23848-12-04

6.1 Mode de fonctionnement

Sélection du mode de fonctionnement sur le tableau de bord

Brancher l'appareil. Mettre l'appareil en marche (O/I)

Presser sur le bouton "MODE", le voyant indique le mode de fonctionnement actif.

Sélectionner un mode de fonctionnement :

Ventilation

Déshumidification

Climatisation

§ 6.2

§ 6.3

§ 6.4

Programmation horaire § 6.5.1 programmation de la durée de fonctionnement

§ 6.5.2 programmation du démarrage différé

(Si aucune temporisation n'est programmée, l'appareil démarre instantanément et fonctionne jusqu'à l'arrêt manuel).

Sélection de la vitesse

Presser sur le bouton "Ventilation" (C), le voyant indique la vitesse active. Sélectionner ainsi la vitesse souhaitée.

6.3 Mode déshumidification

La déshumidification impose la vitesse lente (5). L'afficheur (9) indique la température. Note: l'affichage "Lo" indique une température ambience trop BASSE.

Programmation de la température

1. Sélectionner le mode "CLIMATISATION" (4).
2. Choisir la température cible en appuyant sur les touches “+” et “-” (E) jusqu'à ce que la température voulue s'affiche.
3. Après quelles secondes, la température ambiante s'affiche à nouveau (9). Note: l'affichage "Lo" indique une température ambiante trop BASSE.

6.5.1 Programmation de la durée de fonctionnement

1. Mettre l'appareil en marche (O/I).
2. Choisir les paramètres de fonctionnement souhaités (voir " § 6.1 Mode de fonctionnement").
3. Appuyer sur la touche (D) pour programmer une durée de fonctionnement : le voyant (8) s'allume (couleur verte). Presser sur la touche "+" pour saisir le nombre d'heures de fonctionnement du climatiseur. Cette durée (en heures) s'affiche sur le cadran (9). Le voyant (8) clignote.
4. Pour revenir au fonctionnement non-programmé : appuyer sur la touche (D), ou appuyer à répétition sur la touche "—" jusqu'à ce que la valeur "00" s'affiche.

Le climatiseur s'arrête à l'issue du début programme.

6.5.2 Programmation du démarrage différé

1. Mettre l'appareil en marche (O/I).
2. Choisir les paramètres de fonctionnement souhaités (voir § 6.1 Mode de fonctionnement).
3. Eteindre l'appareil en appuyant sur la touche (O/I).
4. Appuyer sur timer. Appuyer sur la touche (D) de programmation horaire, puis sur les touches “+” et “-” pour sélectionner l'heure de démarriage de l'appareil. Le voyant (8) clignote. L'heure s'affiche (en heures) sur le cadran (9). Le climatiseur démarre à l'issue de l'heure programmée.

Exemple: Vous quittez votre domicile le matin à 8 heures et vous souhaitez trouver une température agréable le soir à votre retour à 18 heures. Pour cela vous décidez de faire fonctionner votre climatisationur 3 heures avant votre retour. Procédez comme suit:

Appareil arrêté, à l'aide de la touche D de programmation horaire et des touches “+” et “-” affichez 7 (de 8 à 15 heures il y a 7 heures). C'est tout! Notre climatisation Blizair 3000 se mettra automatiquement en route 7 heures plus tard, c'est-à-dire à 15 heures et fonctionnera jusqu'à ce que vous l'arrêtiez.

Attention: après une coupure de courant, la programmation (paramètres de fonctionnement et programmation horaire) est entièrement effacée.

Appareil

• Arrêtez et débranchez le climatiseur.
• Pour des raisons de sécurité, ne jamais laver le climatiseur à grande eau.
• Nettoyer le climatiseur avec une éponge humide, puis l'essuyer avec un chiffon sec.
• Ne jamais utiliser d'essence, d'alcool ou de solvants.

Filtre à air

Pour éviter l'encrassement des éléments internes de l'appareil, le filtre à air doit être nettoyé au minimum toutes les 2 semaines, voire plus si l'appareil fonctionne dans un environnement poussièreux.

• Ouvrir la grille, puis enlever le filtre à air de son support, en tirant sur la languette dans la partie supérieure (appareil éteint) (cf. fig. 4.1).
• Utiliser d'abord un aspirateur pour enlever la poussière. Si le filtre est très sale, le laver à l'eau tiède. Ne jamais utiliser d'eau chaude ou savonneuse.
• Laisser sécher le filtre avant de le remettre en place.
• Ne pas plier le filtre afin de ne pas l'abîmer.

7.2. Opérations à effectuer en fin de saison

À la fin de la saison, ou si l'appareil n'est pas utilisé pendant une longue période, il est nécessaire de : - Vidanger le climatiseur (cf § 7.1). - Faire fonctionner l'appareil pendant 3 ou 4 heures en mode "ventilation seule" pour asséder complètement l'intérieur de l'appareil. - Débrancher l'appareil et ranger le cable d'alimentation dans son logement à l'arrête de l'appareil. - Nettoyer l'appareil et le ranger dans son emballage d'origine afin de le protégé de la poussière. - Entreposer l'appareil en position verticale, à l'abri des rayons du soleil, dans un local frais et sec.

Vidange du climatiseur

Le Blizair 3000 climatise et déshumidifie simultanément l'air de la pièce, l'eau de condensation est évacuée avec l'air chaud par la gaine flexible. En fin de saison, ou s'il n'est pas prévu d'utiliser l'appareil pendant une longue période, celui-ci doit être vidangé. Dégager le tuyau de vidange (cf. fig. 4.1) et le placer au-dessus d'un récipient, ôter le bouchon et laisser l'eau s'écouler. Replacer ensuite le bouchon et le tuyau.

Remplacement du cordon d'alimentation

Attention: Si le cordon d'alimentation électrique est endommagé, celui-ci doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter tout danger.

Les cas de dysfonctionnement peuvent être dus à des problèmes mineurs pouvant être résolus facilement par l'utilisateur en consultant le tableau suivant. Pour toute demande de renseignement et avant de s'accorder au service après-vente, noter la référence Blizair 3000 et le numéro de série..... indiqué sur la plaque signalétique de l'appareil.

PROBLÈME	CAUSES PROBABLES	SOLUTIONS
Le climatisation ne fonctionne pas	• Prise débranchée • Absence de courant • Temporisation de 3 minutes en cours	• Brancher l'appareil • Vérifier le disjoncteur • Attendre
Les performances du climatisation sont faibles	• Le filtrtre à air est obstrué • Paramètres de fonctionnement sélection-nés inadéquats	• Nettoyer ou changer le filtrtre • Sélectionner des paramètres de fonction- nement adéquats
L'appareil est bruyant	• L'appareil est posé sur une surface inégale et vibre • Le filtrtre est endommagé	• Placer l'appareil sur une surface plane • Changer le filtrtre
L'appareil fait un léger bruit de bouillonnements	• Le liquide frigorigène circule dans le circuit	• Fonctionnement normal
Il y a de l'humidité sur la sortie d'air froid de l'unité interieure	• L'humidité de la pierce à climatiser est particulièrement élevé • L'appareil fonctionne depuis longtemps	• Fonctionnement normal
L'appareil s'accêté voyant "RÉSERVOIR PLEIN" allumé (cf. fig. 6.1)	• Réservoir de condensation rempli	• Vidanger l'appareil (cf.§ 7.1)
Affichage "Lo" (cf. fig. 6.1)	• La température ambiente est trop BASSE	• Arrêter le climatisationur

Attention!

Le compresseur est un organe essentiel du climatiseur pour produire du froid. Cet appareil est équipé d'une protection thermique qui autorise le démarrage du compresseur après une temporisation de 3 minutes.

Cet appareil est conforme aux exigences essentielles des directives CEE 89/336 modifiée 93/68 relative à la compatibilité électromagnétique et 73/23/CEE relative à la basse tension.
