R24 - Enregistreur multipiste ZOOM - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Enregistreur multipiste numérique
Caractéristiques techniques principales	24 pistes d'enregistrement, 8 entrées simultanées, interface audio USB
Alimentation électrique	Adaptateur secteur ou alimentation par batterie (6 piles AA)
Dimensions approximatives	480 mm x 300 mm x 60 mm
Poids	2,5 kg
Compatibilités	Compatible avec Windows et macOS, prise en charge des formats WAV et MP3
Type de batterie	Piles AA (6 unités)
Tension	6 V (avec adaptateur secteur)
Puissance	Consommation électrique : 6 W
Fonctions principales	Enregistrement multipiste, mixage, effets intégrés, fonction de lecture
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service client ZOOM
Sécurité	Ne pas exposer à l'humidité, éviter les températures extrêmes
Informations générales utiles	Idéal pour les musiciens, les podcasteurs et les enregistrements en direct

FOIRE AUX QUESTIONS - R24 ZOOM

Comment puis-je résoudre un problème de connexion USB avec le ZOOM R24 ?

Assurez-vous que le câble USB est correctement connecté à la fois au ZOOM R24 et à votre ordinateur. Essayez un autre port USB ou un autre câble si le problème persiste. Vérifiez également que les pilotes nécessaires sont installés sur votre ordinateur.

Pourquoi le son est-il déformé lorsque j'enregistre ?

Vérifiez les niveaux de gain d'entrée sur le ZOOM R24. Si le gain est trop élevé, cela peut entraîner une distorsion. Essayez de réduire le gain et de faire un test d'enregistrement.

Comment puis-je importer des fichiers audio dans le ZOOM R24 ?

Connectez le ZOOM R24 à votre ordinateur via USB et utilisez un logiciel de gestion de fichiers pour copier les fichiers audio dans le dossier approprié sur le ZOOM R24.

Le ZOOM R24 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement alimenté. Si vous utilisez des piles, assurez-vous qu'elles sont chargées. Si l'appareil est branché, essayez de changer de prise ou de vérifier le câble d'alimentation.

Comment puis-je effacer des pistes dans le ZOOM R24 ?

Accédez à l'écran de gestion des pistes, sélectionnez la piste que vous souhaitez effacer, puis appuyez sur le bouton 'Effacer'. Suivez les instructions à l'écran pour confirmer la suppression.

Pourquoi le ZOOM R24 ne reconnaît-il pas ma carte SD ?

Assurez-vous que la carte SD est formatée en FAT32 et qu'elle est insérée correctement dans le slot. Si la carte est neuve, il peut être nécessaire de la formater directement sur le ZOOM R24.

Comment puis-je mettre à jour le firmware du ZOOM R24 ?

Téléchargez la dernière version du firmware depuis le site officiel de ZOOM. Suivez les instructions fournies pour transférer le fichier de mise à jour sur la carte SD et lancez la mise à jour en suivant les étapes à l'écran.

Comment régler le tempo sur le ZOOM R24 ?

Utilisez le bouton 'Tempo' pour ajuster le tempo. Vous pouvez également entrer une valeur précise en utilisant le pavé numérique, si disponible.

Le ZOOM R24 ne lit pas mes enregistrements, que faire ?

Vérifiez que les enregistrements sont dans un format compatible. Assurez-vous également que vous êtes sur la bonne piste et que le volume est réglé correctement.

MODE D'EMPLOI R24 ZOOM

Dans ce mode d'emploi, des symboles seront àmettre en évidence des avertissements et précautions que vous nevez dire pour évier les accidents. Leur signification est la suivante :

Danger

Ce symbole signale des explications concernant des dangers extrêmes. Si les utilisateurs ignoret cet avertissement et manipulant mal l'appareil, des blesses séries ouvrent mortilles peuvent en résultat.

Attention

Ce symbole signale des explications concernant des facteurs de danger. Si les utilisateurs ignorent les précautions et manipulent mal l'appleareil, il peut en résultier des blessures corporelles et des dommages pour l'équipment.

Veuiliez suivre les précautions suivantes pour vous assurer un employe sur de cet articleil.

A propos de l'alimentation

Comme la consommation électrique de cet apparéil est assez élisée, nous vous recommendons d'emploi l'adaptateur secteur. Si vous utilisez des piles, utilisez des piles alcalines ou des batteries nickel-hydride de métal.

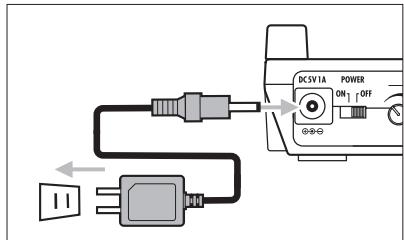

Fonctionnement avec adaptateur secteur

• Veiliez à n'utiliser qu'un adaptateur secteur CC 5 V/1 A avec le plus au centre (AD-14 ZOOM). L'emploi d'un adaptateur secteur autre que celui spécifique pourait endommager l'appareil, causeur un mauvais fonctionnement et entrainer un incendie ou d'autres problèmes.
• Ne connectez l'adaptateur secteur qu'a une prise fournissant la tension nominale requise par celui-ci. Avant d'utiliser le R24 dans autres pays (ou régions) où la tension du secteur est différente, consultez toujours un revendeur ZOOM et employez l'adaptateur secteur ajusté.
• Quand vous débranchez l'adaptateur de la prise, tirez toujours sur le boîter d'el adaptateur.
• Durant un orage ou en cas de non utilisation prolongée, débranché adaptateur secteur de la prise secteur.

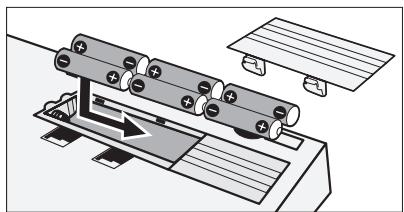

Fonctionnement sur piles

Utilisez six piles AA 1,5 volt conventionnelles.
- Le R24 ne peut pas recharger des batteries.
- Lisez attentivement l'étiquette des piles.
- En case de non utilisation prolongée, retirez les piles de l'appareil.
- Si les piles ont coule, essayez soigneusement le compartment des piles et ses contacts pour-retirer tout résidu de pile.
- Quand vous utilise l'appareil, le compartment des piles doit toujours être fermé.

A propos de la mise à la terre

En fonction des conditions d'installation, une légère décharge électrique peut être dessentie quand vous touchez une partie métallique du R24. Pour éviter cela, mettez cet apparéil à la terre en reliant une bonne terre externe à une vis de la face arrière. Pour éviter un risque du à l'électricité, n'utilise jamais les éléments suivants pour la mise à la terre :

Conduites d'eau (risque d'électrocution)
Conduites de gaz (risque d'explosion)
- Fil de terre de téléphone ou parafoudre (danger en cas d'orage)

Environnement de fonctionnement

Evitez d'utiliser le R24 l'ou il serait exposé aux conditions suivantes pouvant causeur un mauvais fonctionnement.

• DesTemperaturesextremes,bassosouhautes -Une trésforte hôtitude ou des élabousssures
• Une poussière excessive ou du sable
• Des vibrations excessives

Maniement

Ne placez jamais sur le R24 des vases ou autres objets replis de liquide car cela peut causeur un chic électrique. Le R24 est un instrument de précision. N'excecz pas de pression indue sur ses touches et autres commandes. L'emploi par exemple d'une force excessive, la chute ou le heures de l'appareil peuvent casser celui-ci.

Connexion des cables aux prises d'entrée/sortinge

Éteignez toujours tous les appareils avant de connecter des cables. Veillez aussi à débrancher tous les cables de connexion et l'adaptateur secteur avant de déplacer l'apparel.

Modifications

N'ouvrez jamais le boitier et ne tentez jamais de modifier l'appareil de quelque façon que ce soit car cette pourrait l'endommager. Zoom Corporation n'assume aucune responsabilité vis à vis de dommages résultat de modifications apportées à l'appareil.

Volume

N'utilise pas le R24 à fort volume durant longtemps. Cela pourrait endommager leur audition.

Précautions d'emploi

Interférences avec d'autres apparéils électriques

Pour des raisons de sécurité, le R24 a été conçu afin d'assurer une protection maximale contre l'émission de rayonnement electromagnetique par l'apparéil, et d'être protégé vis-à-vis des interférences externes. Toutfootis, un équipement très sensible aux interférences ou émettant de puissantances ondes electromagnetiques peut entrainer des interférences s'il est place pres du R24. Si cela se produit, éloignez le R24 de l'autre apparéil. Avec tout type d'apparéillectronique à commande numérique, y compris le R24, les interférences electromagnetiques peuvent entrainer un mauvais fonctionnement, alterer voire détruire les données et cause d'autres problèmes ind个交易日. Faites toujours attention aux approels environnants.

Nettoyage

Utilisé un chiffon sec et doux pour nettoyer les faces de l'appareil si elles sont sales. Si nécessaire, utilisez un chiffon humidifié bien essore. N'utilise jamais de nettoyant abrasif, de cire ou de solvant significante du l'alcool, du benzène ou du diluent pour peinture.

Mauvais fonctionnement

Si l'appareil est cassé ou fonctionné mal, débranchez immédiatelement l'adaptateur secteur, basculez l'interrupteur d'alimentation sur OFF et débranchez les autres cables. Contactez le magasin dans lequel vous avez acheté l'appareil ou le SAV Zoom avec les informations suivantes : modele du produit, numéro de série et symptômes spécifique des la panne ou du mauvais fonctionnement, ainsi que vos nom, adresse et número de téléphone.

Copyrights

Hormis pour une utilisation personnelle, l'enregistrement non autorisé de sources soumises à copyright, dont CD, disques, cassettes, produits video, radiotéldiffusion, est interdit. Zoom Corporation n'assume aucune responsabilité vis à vis des conséquences relatives aux infractions aux lois sur les droits d'auteur.

Le symbole SD et le symbole SDHC sont des marques commerciales. Windows/Windows Vista sont des marques commerciales ou deposes de Microsoft®. Macintosh® et Mac OS® sont des marques commerciales ou deposes d'Apple Inc. Steinberg et Cubase sont des marques commerciales ou deposes de Steinberg Media Technologies GmbH Inc. Intel® et Pentium® sont des marques commerciales ou deposes d'Intel® Corporation. AMD Athlon™ est une marque commerciale ou deposee d'Advanced Micro Devices, Inc.
Touss les autres noms de produit, marques déposées et noms de société mentionnées dans cette documentation sont la propriété de leurs détenteurs respectifs.
Toutes les marques commerciales et déposées mentionnées dans ce mode d'emploi n' ont qu'une visée d'identification et ne sont pas destinées à enfreindre les droits d'auteur de leurs détenteurs respectifs.

Merci beaucoup d'avoir besoin l'enregistreur/interface/contrôleur/echantillonneur R24 de ZOOM. Nous l'appelerons simplement "R24" dans ce mode d'emploi. Le R24 a les caractéristiques suivantes.

Enregistreur multipiste utilisant des cartes SDHC pouvant atteindre 32 Go

Le R24 peut enregistrer simultanément sur 8 pistes, permettant d'enregistrer sérieusement en live. Par exemple, un groupe entier ou un kit de batterie peut être enregistré sur des pistes individuelles avec plusieurs microphones. Àpres avoir enregistré en PCM linéaire (format WAV) à une fréquence d'échantillonnage de 44,1/48 kHz en 16/24 bits, vous pouvez transférer les fichiers enregistrés sur votre ordinateur pour les utiliser dans votre logiciel station de travail audio numérique (que nous appellerons dorénavant DAW, de l'anglais Digital Audio Workstation). Vous pouvez même relier deux R24 à l'aide d'un cable USB pour enregistrer un maximum de 16 pistes.

Interface audio USB haute vitesse (USB 2.0)

VoupeuzeutiliserleR24etssesnombreuses prisesd'entree et de sortie comme une interface audioUSB haute vitesse (USB 2.0).En tant qu'interface,le R24 peut gerer 8 entrees et 2 sorties a une résolution maximaede 24 bits and 96kHz .Ses effets peuvent memeetreutilisés(en 44,1kHz uniquement).L'unitépeutegailementfonctionnerenétant alimenteepear le bus USB.

Utilisable comme surface de contrôle pour un logiciel DAW

Le R24 a des fonctions qui permettent de contrôler le logiciel DAW d'un ordinateur via un cable USB. Vous pouvez piloter son transport, qu'il s'agisse des touches de lecture, d'enregistrement ou d'arrêt, et physiquement contrôler les faders à l'écran. Vous pouvez aussi assigner différentes fonctions de DAW aux touches de fonction F1-F5 du R24 (les fonctions assignables dépendant du logiciel DAW).

Differents effets

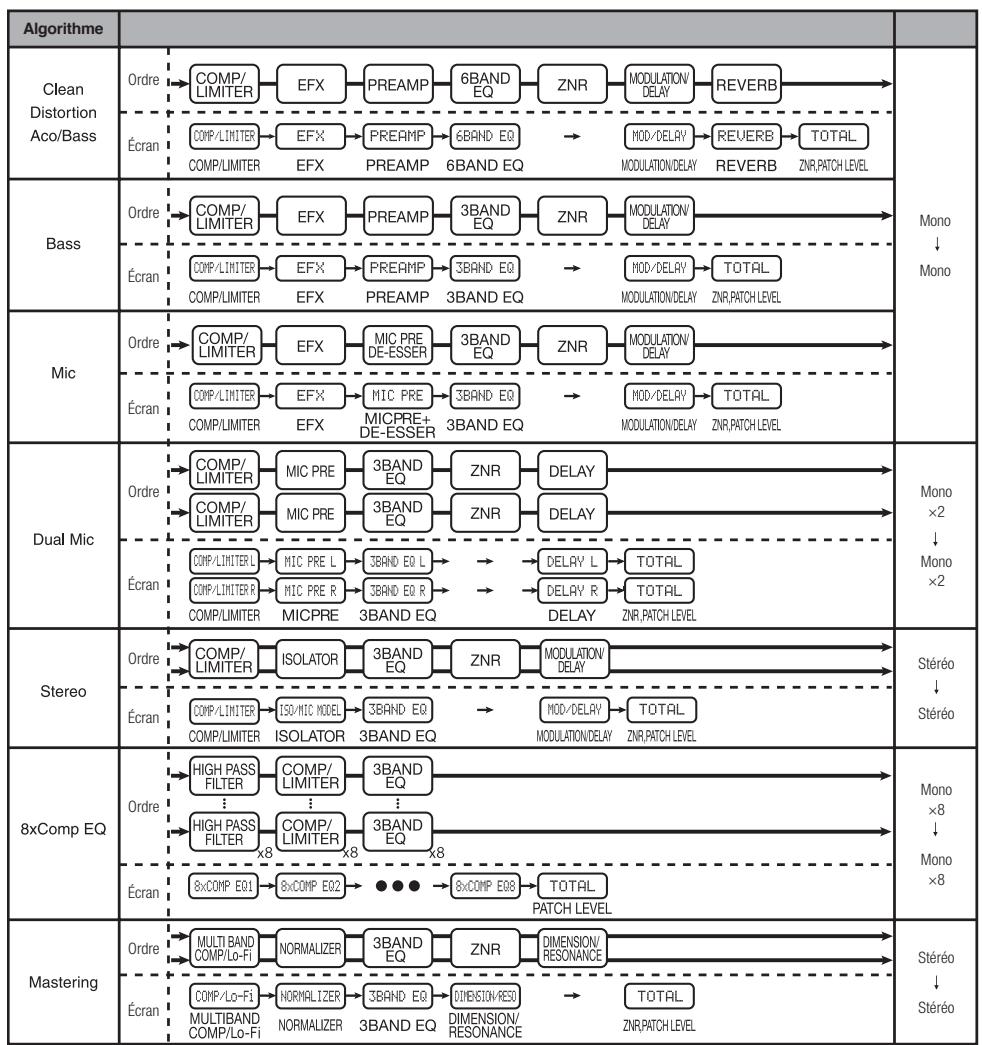

Le R24 a deux types d'effets intégrés. Les effets par insertion peuvent être appliqués aux signaux d'un canal spécifique et les effets en boucle départementretour peuvent être utilisés au travers du bus départ/retour de la table de mixage. Vous pouvez utiliser ces effets de nombreuses façon, y compris durant l'enregistrement, en les appliquant à des pistes déjà enregistrées ou lors d'opérations de mastering telles que le mixage final et le report de pistes.

Fonctions de mixage complètes et intégrées

Le R24 est équipé d'un mélangeur numérique qui vous permet de mixer la reproduction des pistes audio. Vous pouvez régler le volume, le panoramaïque, l'égaliser et les effets pour chaque piste et mixer le tout en un signal stéreo.

Gere diverses sources d'entree dont les guitares, microphones et equipments de niveau ligne

Le R24 est équipé de 8 prises d'entrée qui acceptent à la fois les fiches XLR et jack standard, dont 1 qui peut gérer la haute impédance et 6 qui fournissent une alimentation fantôme (24 V ou 48 V). Le R24 peut accepter tous les types de sources, y compris les guitars et basses à haute impédance, les microphones dynamiques et à condensateur, les synthétiseurs et autres instruments de niveau ligne. Il intègre aussi deux microphones à haute performances pratiques pour enregistrer les guitars acoustiques et les voix.

Échange de fichiers avec des ordinateurs et clés mémoire USB

Le R24 a un port USB 2.0 qui permet le transfert des données à haute vitesse. Vous pouze transférer dans un ordinateur des fichiers audio WAV enregistrés sur le R24 par simple glisser-deposer. Vous pouze aussi échanger des fichiers avec une clé mémoire USB connectée sans avoir à utiliser l'ordinateur.

Échantillonneur 24 voix intégré déclenchable grâce à 8 pads et 3 touches de banque

Utilisez l'échantillonneur pour assigner dessons à chaque piste (pad) et creator des boucles. Jouez en temps réel sur les pads, et créez même des données de jeu pour un morceau complet en combinant des boucles. En enchainant simplement des boucles de batterie depuis la mémoire USB incluse, tout le monde peut facilement créé des parties d'accompagnement de qualité professionnelle et des pistes basiques. Tout en écouteant la reproduction d'une boucle, vous pouvez enregistrer de l'audio sur d'autres pistes car l'enregistreur et l'échantillonneur du R24 fonctionnement ensemble de façon transparente.

• Les fonctions rythme et métronome peuvent servir de guides et de pistes d'accompagnement L'appareil possède d'entrée 400 patterns rythmiques utilisant la boîte à rythmes intégrée, et vous pouvècer vos propres patterns par programmation en temps réel ou pas à pas. Le son du métronome peut ne sortir que par la prise casque, ce qui vous permet d'envoyer un click au batteur en situation de jeu live, tandis que les signaux des prises de sortie sont envoyés à une table de mixage.

Note : dans le but d'améliorer ce produit, ses caractéristiques sont sujettes à modification sans préavis.

Précautions de sécurité et d'emploi. 1

Introduction 2

Sommaire 3

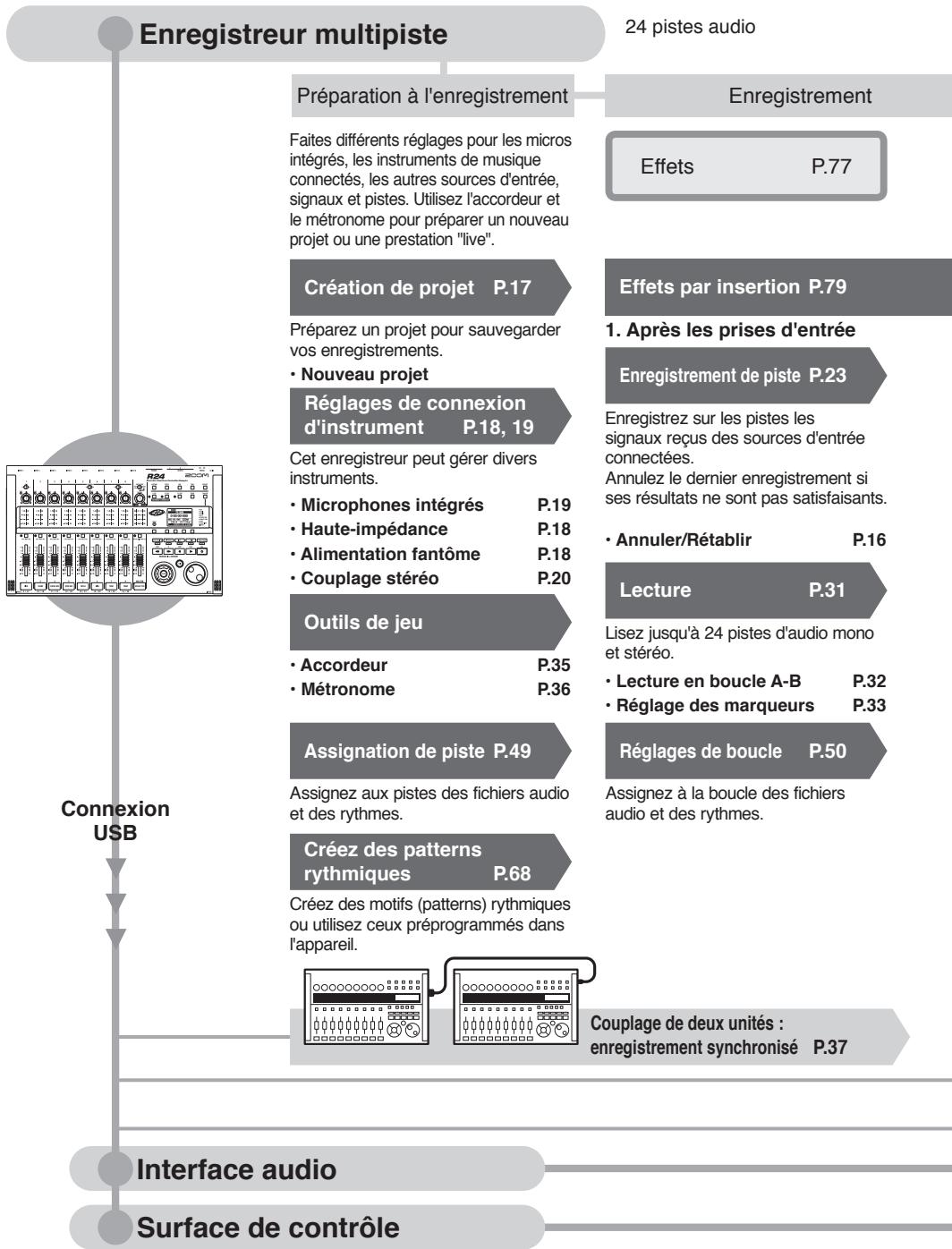

Flux opérationnel du R24 5

Guide d'enregistrement de base 7

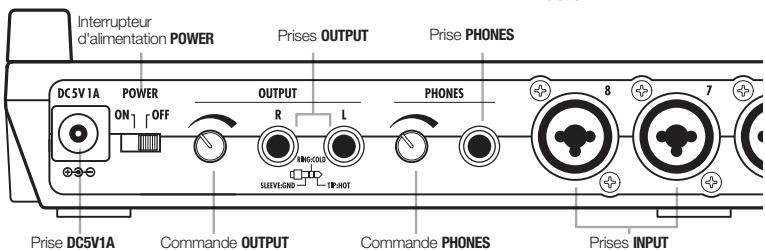

Agencement et fonctions des différentes faces 9

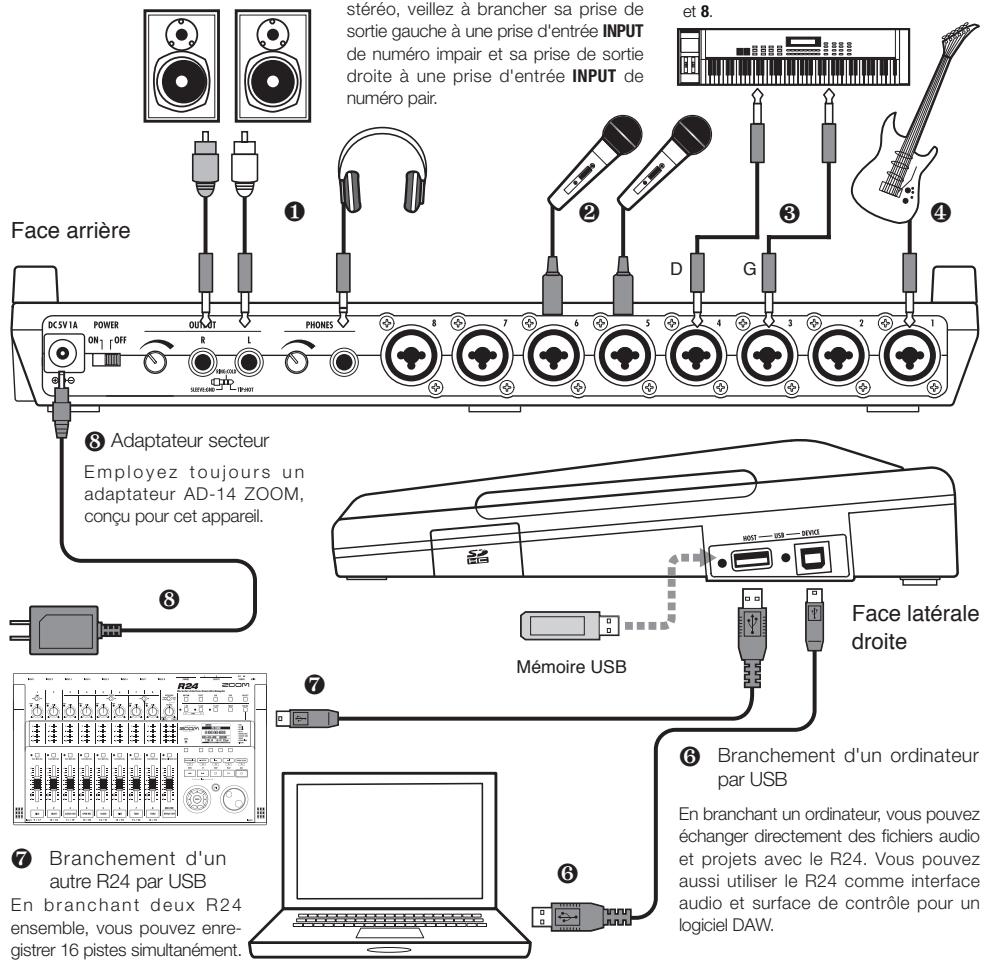

Connexions. 11

Installation d'une carte SD 12

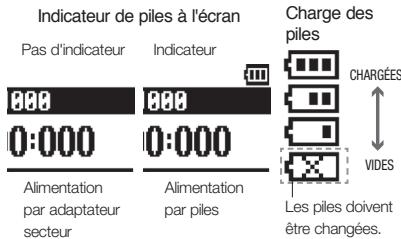

Mise sous tension de l'appareil 13

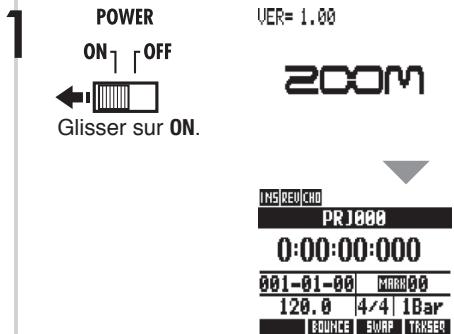

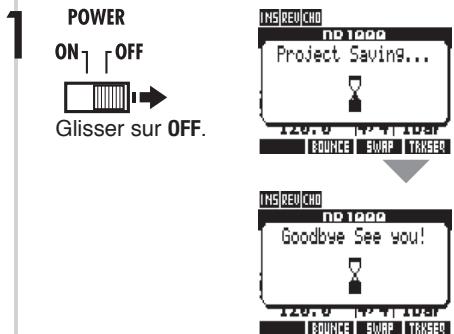

Mise sous/hors tension. 14

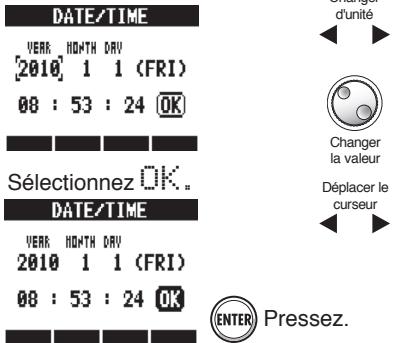

Réglage de la date et de l'heure 14

Vue d'ensemble du fonctionnement des
selecteurs et touches. 15

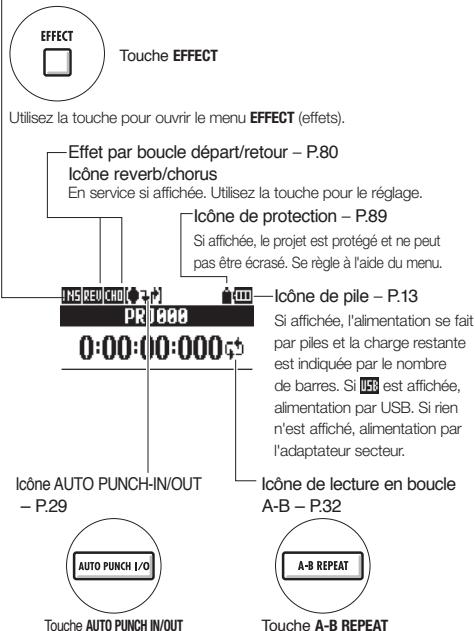

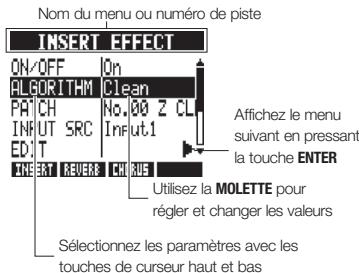

Informations affichées 16
UNDO/REDO (Annuler/Rétablir)

Préparation à l'enregistrement

Flux d'enregistrement du R24 17

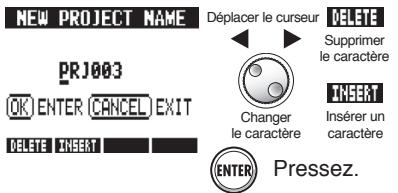

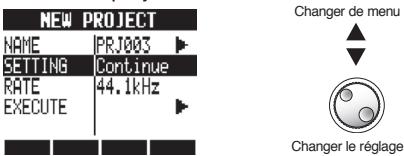

Creation d'un nouveau projet 17

Connexion d'instruments 18

Réglages mono. 18

Hi-Z (haute impédance)

Alimentation fantôme

Réglages stéreo et touches de statut. 19

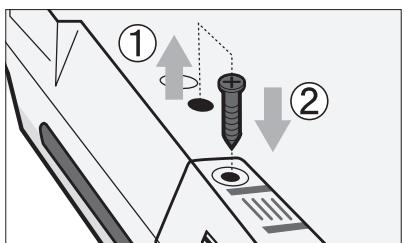

Microphones intégrés

Entres lignes stéreo

Couplage stereo (Stereo Link) 20

Réglagedu tempo 21

Preparation d'une piste rythmique 22

Enregistrement de piste

Enregistrement de la première piste 23

Réglage du gain, enregistrement et lecture

Changement de la prise à litre 25

Échange de pistes

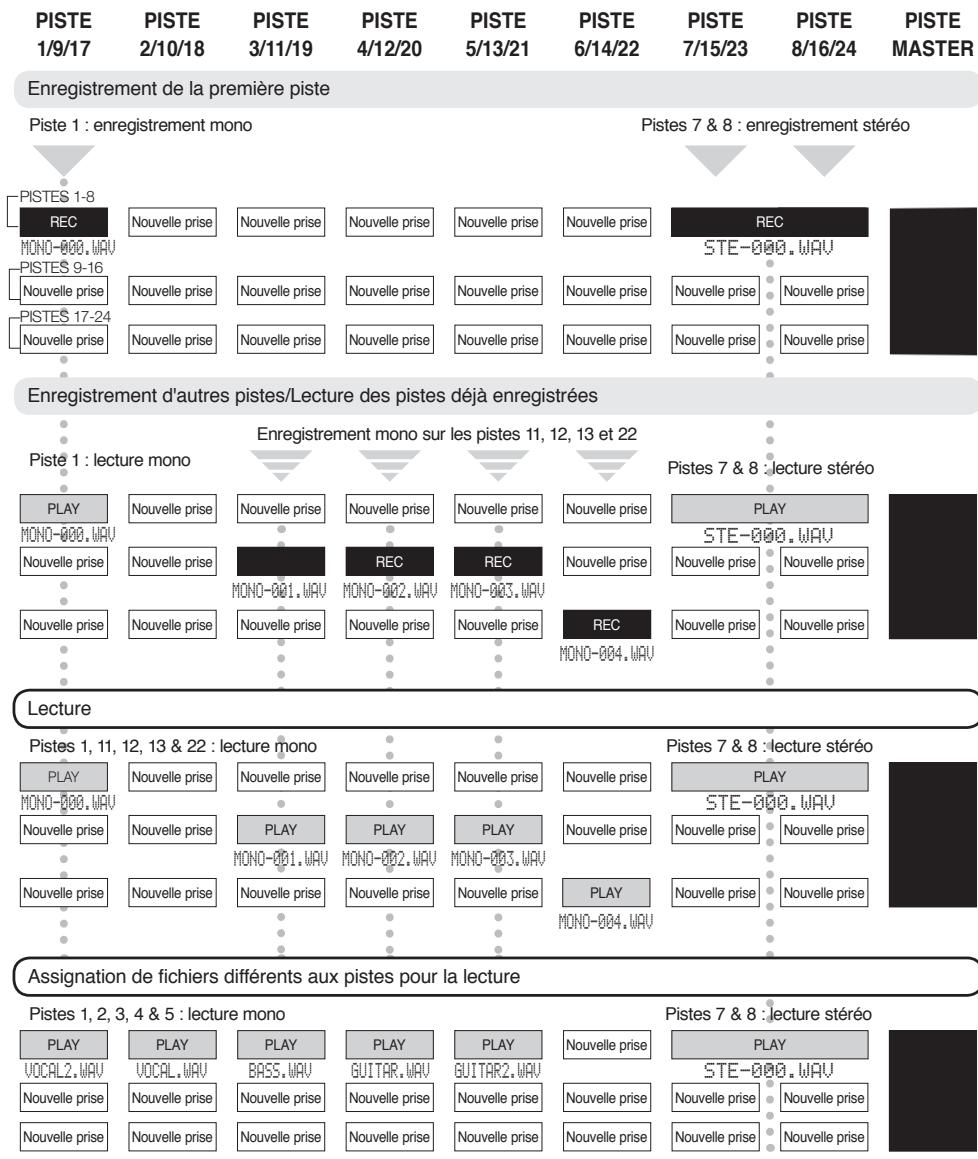

Enregistrement de pistes supplémentaires. 27

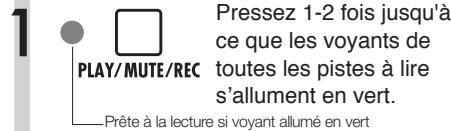

Lecture de pistes deja enregistrées

Enregistrement et lecture

Ré-enregistrement

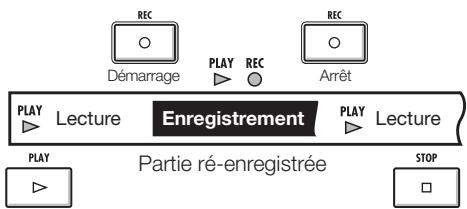

Ré-enregistrement partiel (punch-in/out) automatique 29

Ré-enregistrement partiel (punch-in/out)
manuel 30

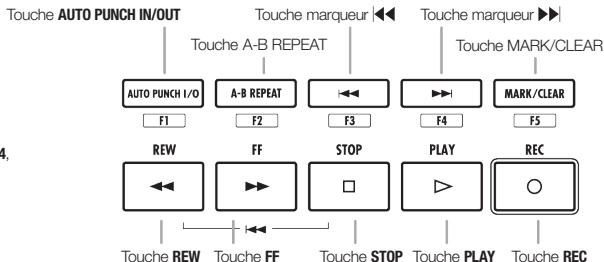

Lecture

Lecture de projet 31

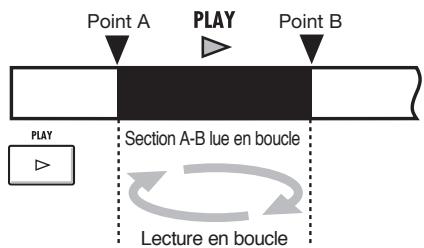

Lecture en boucle d'une section spécifique (A-B repeat) 32

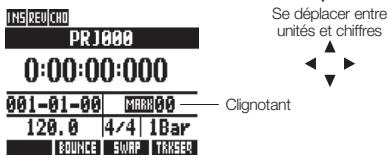

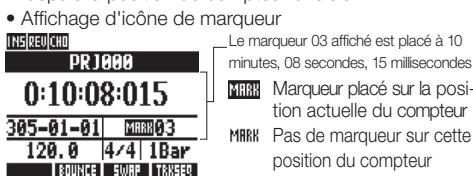

Emploi du compteur et des marqueurs pour acceder à un point 33

Fonctions de marqueeur

Outils

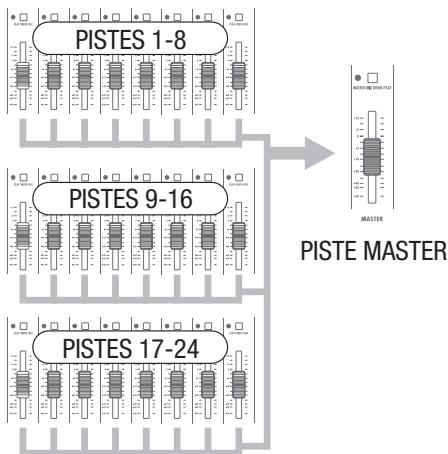

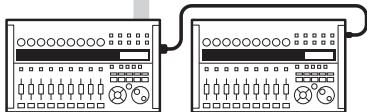

Enregistrement synchronisé de 16 pistes avec deux unités 37

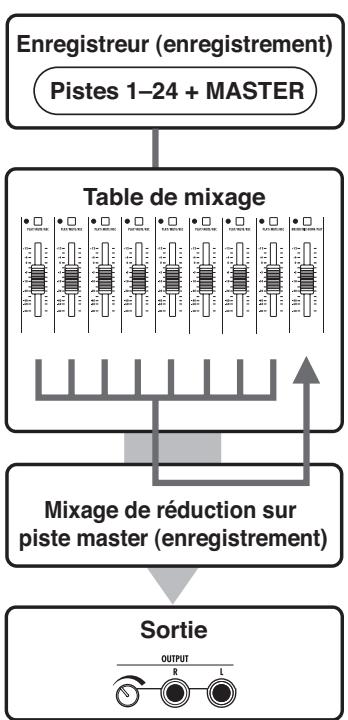

Mixage

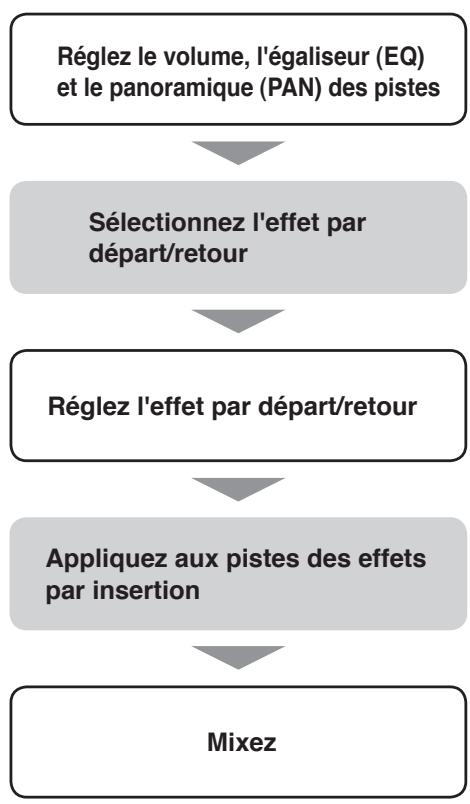

Procedure de mixage sur le R24 39

Réglages de piste pour l'égaliser, le panoramaque et le niveau de départ 40

Paramètres de piste 41

Mixage de réduction/Report

Report de plusieurs pistes sur 1-2 pistes. . 43 Report

Emploi d'un effet de mastering 45

Enregistrement sur la piste master. 46

Fonctions d'échantillonneur

Emploi de I'echantillonneur pour faire des morceaux. 47

Vue d'ensemble des fonctions d'échantillonneur 48

Assignnlation de pistes 49

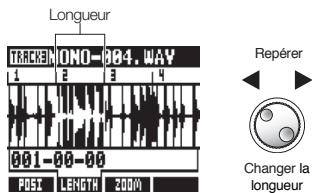

Réglages de boucle 50

Jeusurlespads. 52

Méthodes de lecture

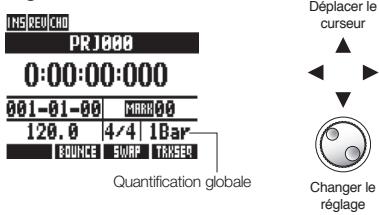

Quantification globale

Creation d'une série 53

Programmation en temps réel

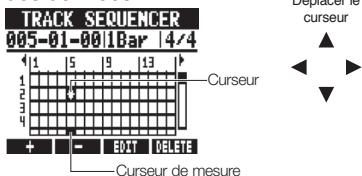

Programmation pas à pas

Édition d'une série 56

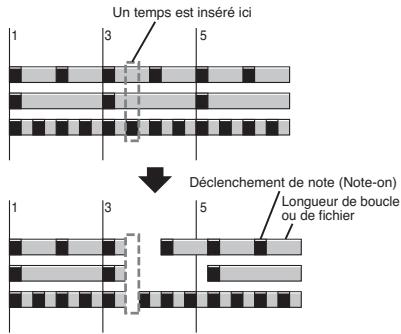

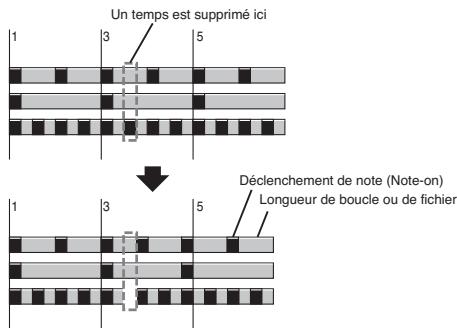

Insertion et suppression de temps

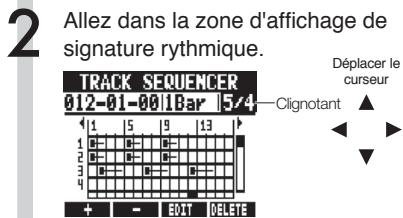

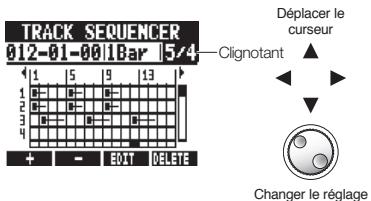

Changement de la signature rythmique

Lecture d'une série 59

Changement du tempo (BPM) 60

Changement du tempo sans changement de hauteur 61

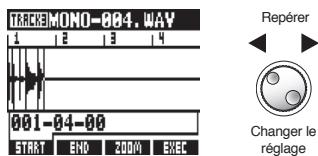

Coupure des parties inutiles des fichiers audio 63

Réglage des fondus entrants et sortants. 64

Fonctions rythmiques

Vue d'ensemble des fonctions rhytmiques . 65

Lecture de patterns rythmiques. 66

Selection d'un pattern rythmique

Selection du kit de batterie

Jeusonsede pad. 67

Changement de banque

Roulements de batterie

Sensibilité des pads

Creation d'un pattern rythmique 68

Réglage des mesures, signature rythmique,

quantification

Vérification de la mémoire disponible

Programmation en temps réel et pas à pas

Copiede patternsrhythmiques. 71

Suppression de patterns rythmiques 72

Changement des noms des patterns

rythmiques 73

Importation de patterns rythmiques. 74

Réglage du volume et du placement stéreo . 75

Assignation de patterns rhythmiques

auxpistes. 76

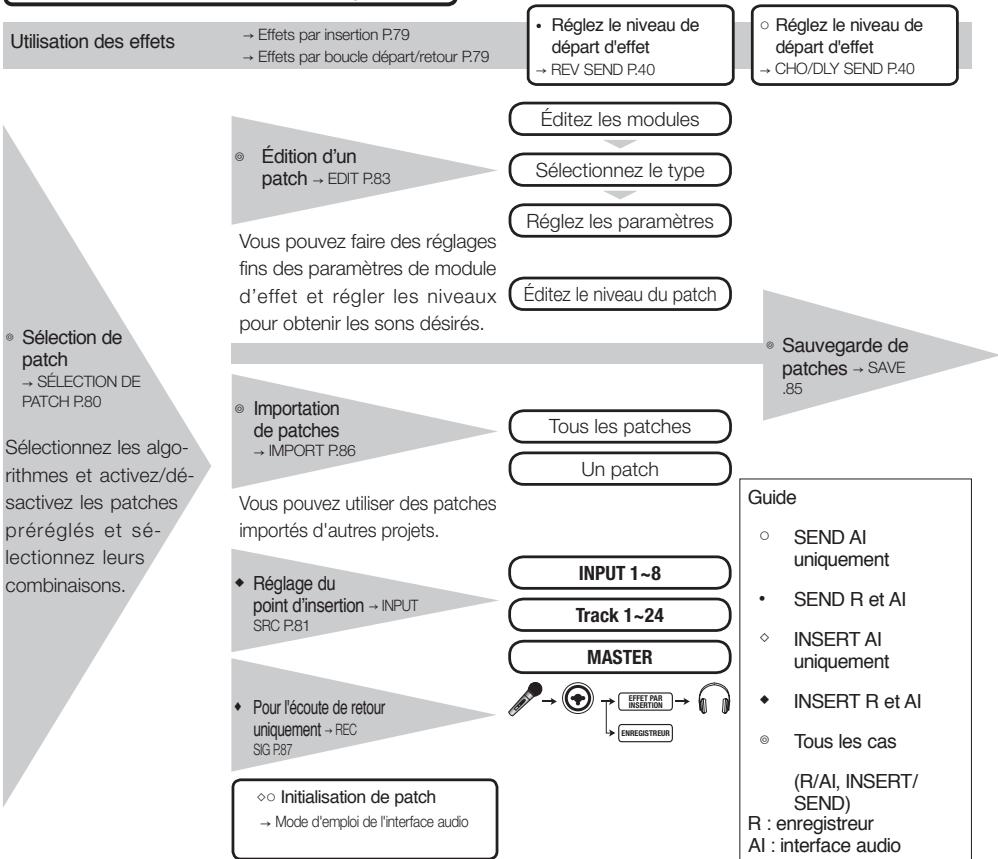

Effets

Vue d'ensemble des effets et des patches . 77

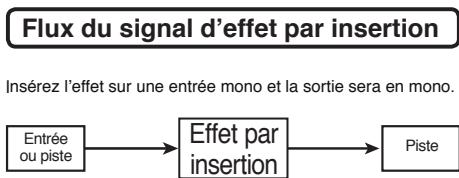

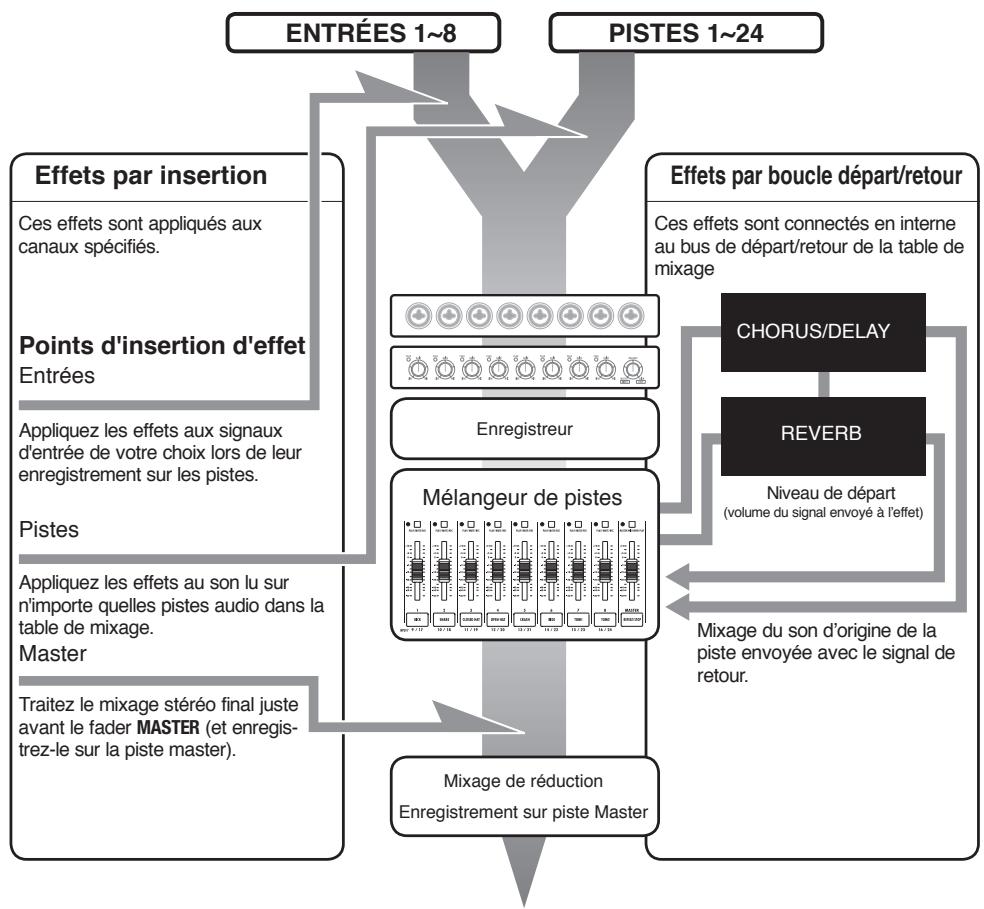

Entrée/sortie des effets par insertion et

boucle depart/retour 79

Selection de patch d'effet

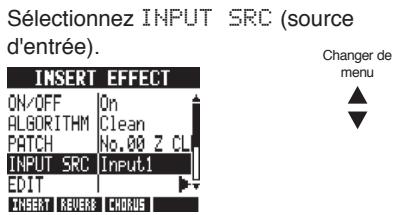

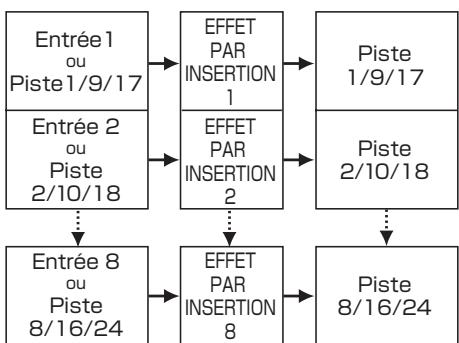

Réglage de la position de l'effet par

insertion 81

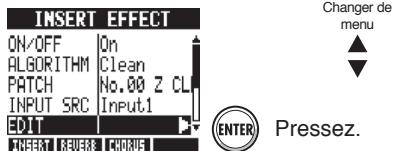

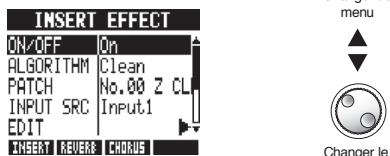

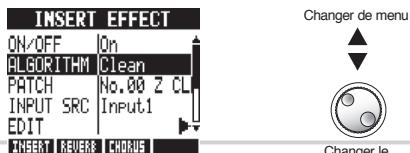

Édition de patch 83

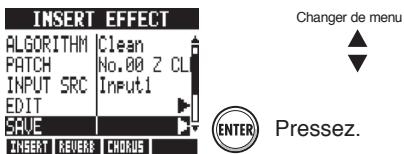

Sauvegarde patch. 85

Importation de patch 86

Emploi de l'effet par insertion uniquement

pour l'écoute de contrôle 87

Projets

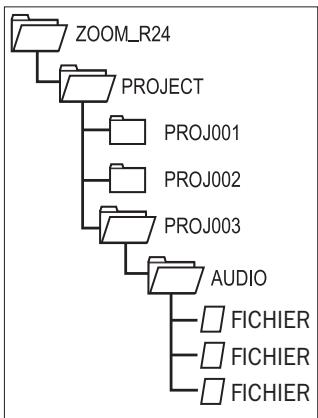

Vue d'ensemble du projet. 89

Protection du projet. 89

Creation d'un nouveau projet 90

Sélection de projets et de fichiers 91

Informations sur les projets et les fichiers. . 92

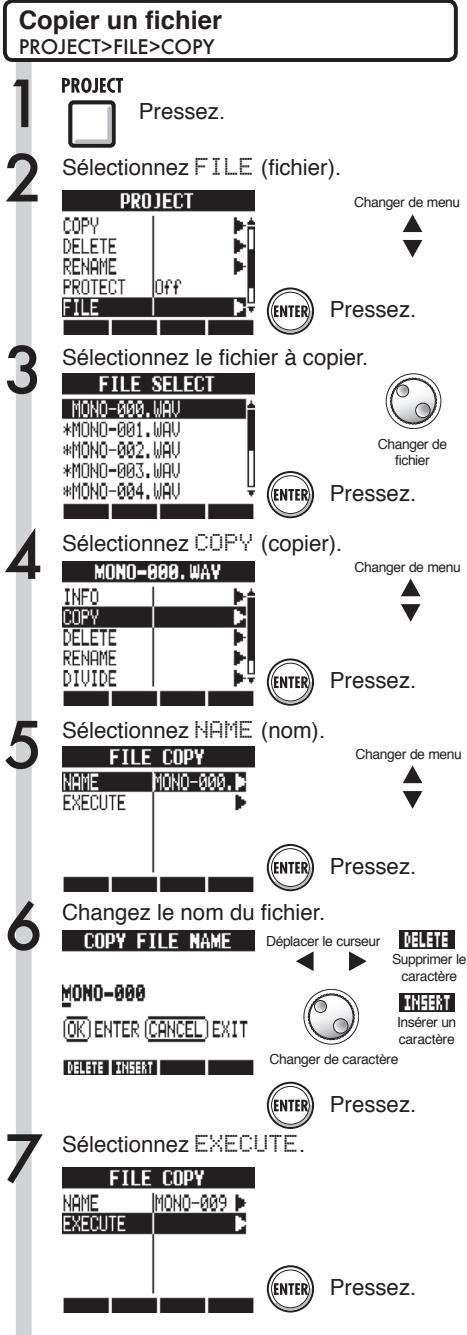

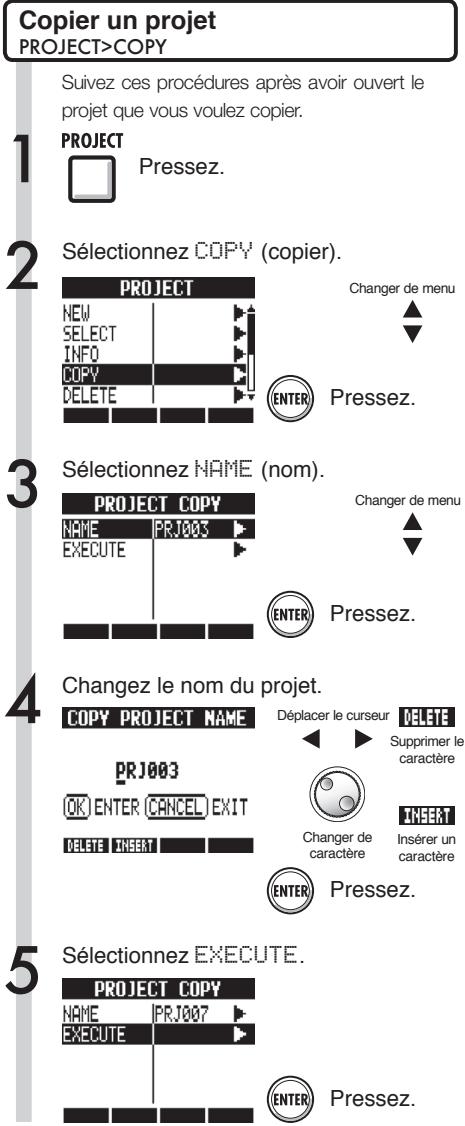

Copie de projets et de fichiers 93

Changement des noms de fichier et de projet 94

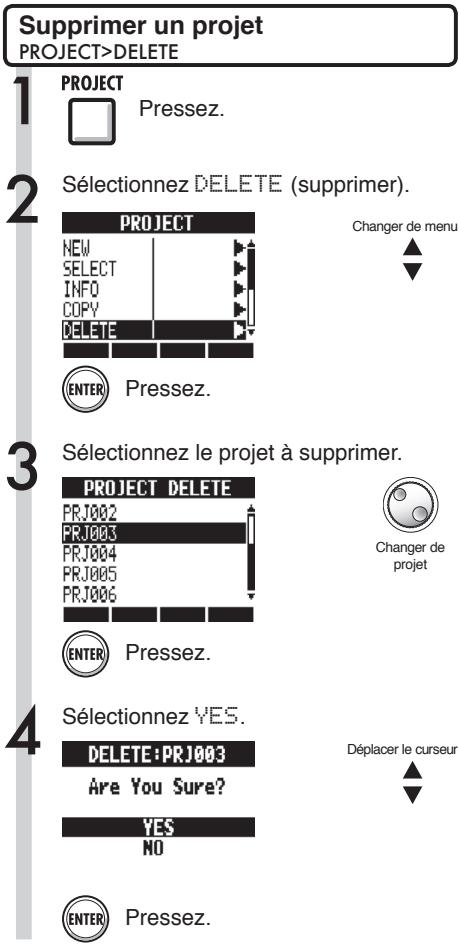

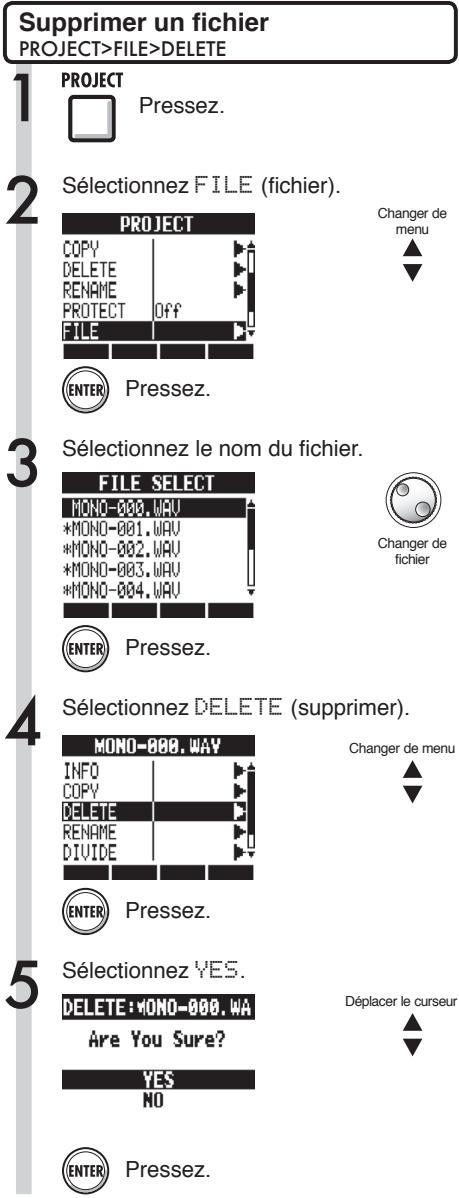

Suppression de projets et de fichiers. 95

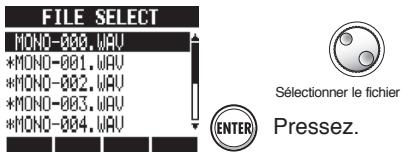

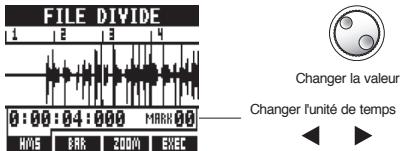

Division de fichiers 96

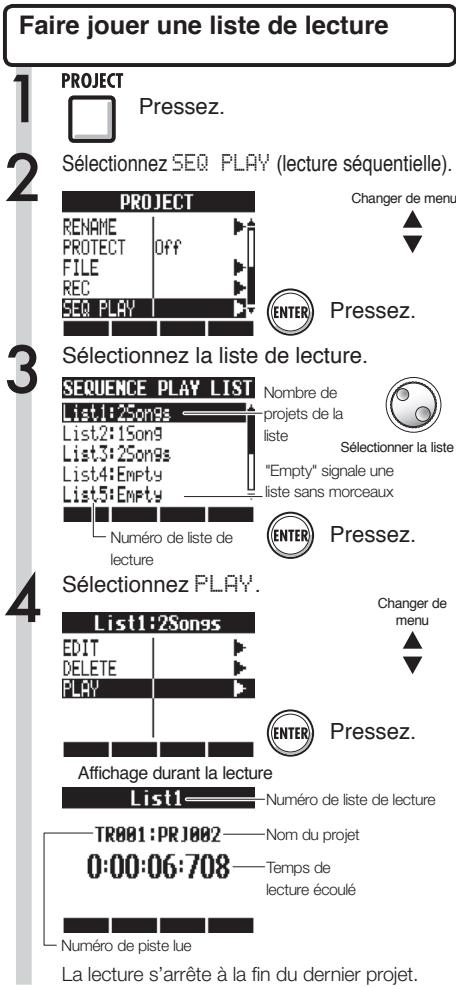

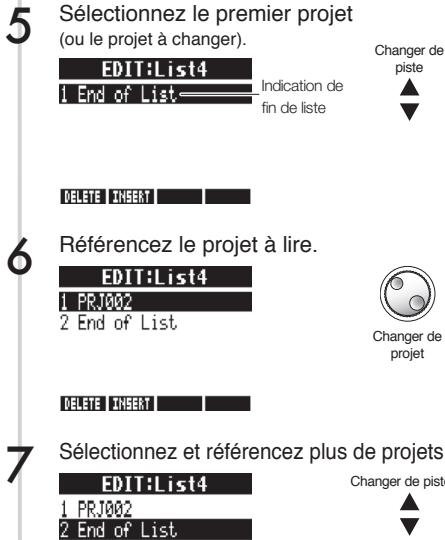

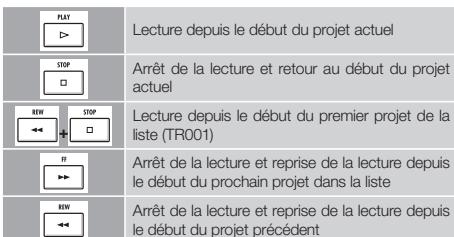

Lecture sequentielledeprojets. 97

Réglages d'enregistrement 99

Système/cartes SD

Réglage de l'écran 100

Retroéclairage et contraste

Changement de carte SD avec

l'appareil allumé 101

Formatage de cartes SD 102

Vérification de la capacité de la carte. 102

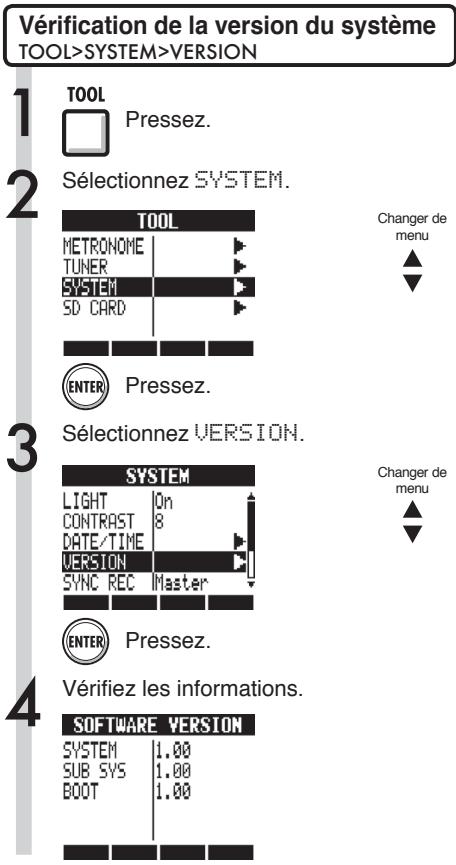

Vérification de la version du système. 103

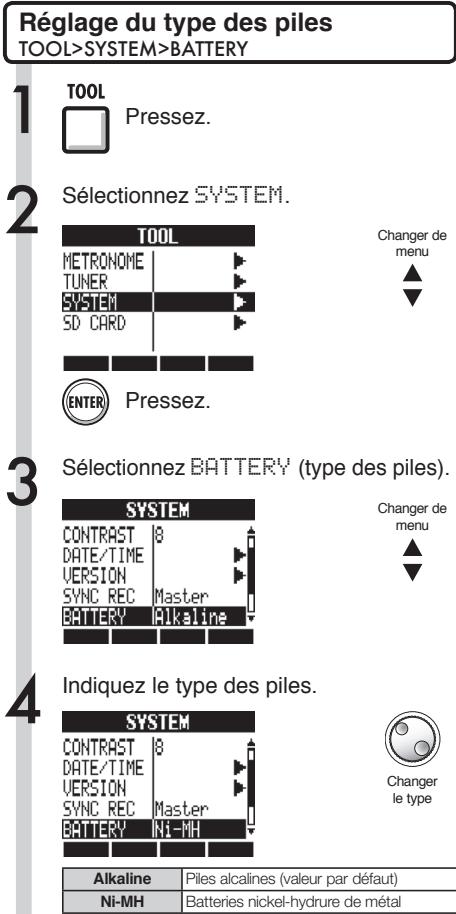

Réglage du type des piles 103

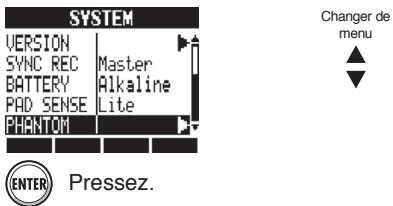

Réglages d'alimentation fantôme 104

USB

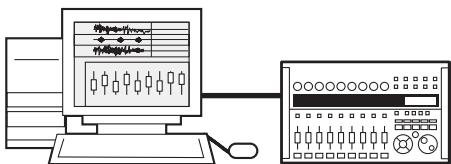

Branchement à un ordinateur. 105

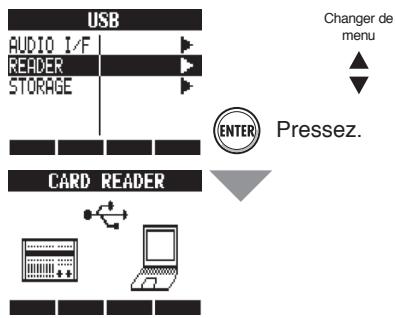

Lecteur de carte 106

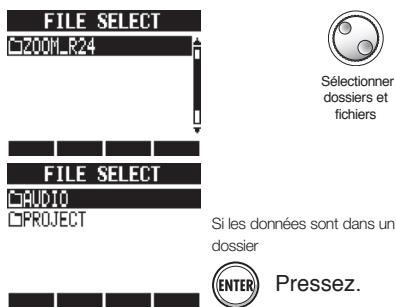

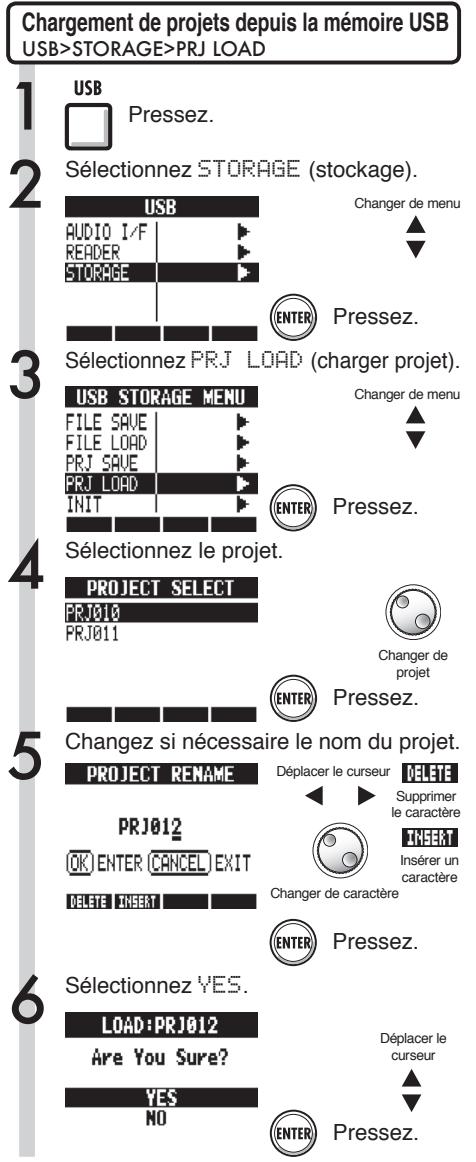

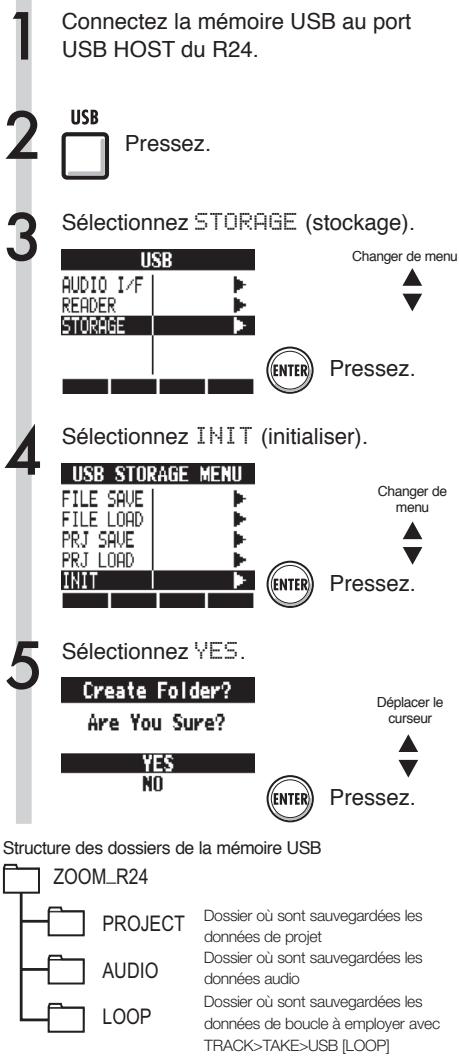

Emploi de la mémoire USB pour

sauegarden et importer des données 107

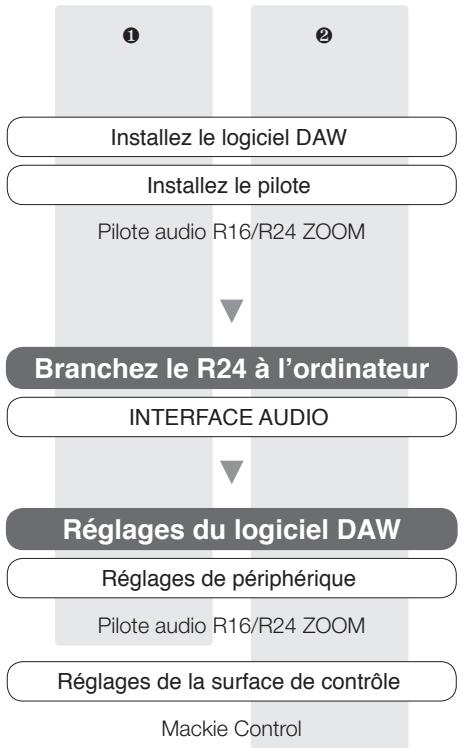

Interface audio/surface de contrôle 110

Listedes patterns rythmiques 113

Types et paramètres d'effet 115

Listedes patchesd'effet 126

Listedes messagesd'erreur 132

Caracteristiques techniques 133

Guide de dépannage 134

Mise à jour du firmware. 135

Index 137

Enregistrement simultané de 8 pistes stéreo et mono

Mélangeur de pistes 330 types d'effets

Mixage et réduction

Appliquez divers effets pour traiter les signaux qui entrent, ceux qui sont lus par l'enregistreur ou ceux produits par un générateur de sons.

• Édition de patch, etc.

P.83~

Table de mixage P.39

Réglez les pistes enregistrées à l'aide du mélangeur de pistes.

Effets utilisés sur des signaux de pistes spécifiques

2. Pistes désirées dans le mélangeur

Superposition (Overhub) P.27

Enregistrez de nouvelles pistes tout en reproduisant des pistes deja enregistrées.

Ré-enregistrement

Ré-enregistrez une partie d'un fjichier déjà enregistré.

• Ré-enregistrement partiel (PUNCH-IN/OUT) P.29

Creez une sequence P.53

Utilissez des données mises en boucle pour creer un morceau complet.

3. Avant le fader MASTER

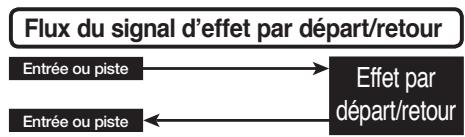

Effet par boucle département/retour

Il y a deux effets internes de boucle départ/retour dans le mélangeur intégré — un effet chorus/delay et un effet reverb. Réglez les niveaux de départ d'effet individuellement pour chaque piste du mélangeur.

Mixage

P.39

Réglez les paramètres pour chaque piste.

Égaliseur · Volume · Panoramaque P.40

Mixage final

Réunisse plusieurs pistes en une piste stéré.

Report P.43
Enregistrement d'une piste MASTER P.46

Édition et sortie

Projet

P.89

Les fichiers musicaux enregistrés et les réglages peuvent être gérés par morceau et mémorisés comme un projet puis modifiés de différentes façon.

PROJET/FICHIER P.91
INFORMATIONS P.92
- DIVISER P.96
COPIER P.93
SUPPRIMER P.95
- RENOMMER P.94
PROTEGER P.89

Carte SD

P.101

Lecteur de carte

P.106

Memoire USB

P.107

Échangez des signaux entre un logiciel DAW et un équipement audio.

Pilotez le logiciel DAW avec le R24.

P.110~

P.110~

Mode d'emploi de l'interface audio

Mode d'emploi de l'interface audio

Ici est expliqué comment enregistrer en stéreo avec les microphones intégrés sur les côtés gauche et droit de l'unité et comment enregistrer une guitare électrique en mono à l'aide de l'entrée haute impédance.

ETAPE 1 inserez une carte SD et allumez l'appareil.

ÉTAPE 2 Créez un nouveau projet.

INS REVCHD

PR180A

0:00:00:000

001-01-00 MR

120.0

4/4 1Bar

SOURCE SWRP TRKSEER

PROJECT

1

Pressez.

Changer de

menu

2

Sélectionnez NEW.

PROJECT

Pressez.

Utiliser les

touches haut/

bas

3

Vérifiez le nom du projet, etc.

NEW PROJECT

Changer de

menu

4

Selectionnez EXECUTE.

NEW PROJECT

Pressez.

Utiliser les

touches

haut/bas

Retournez à l'écran principal.

INS REU CHD

PRJ883

0:00:00:000

001-01-00 0000

120.0 4/4 1Bar

B-UNCE SWRP TAXSEQ

Réf.: Projets

P.89

ÉTAPE 3

Réglez le sélecteur de source d'entrée sur ON.

Emploi des micros intégrés (enregistrement stéreo)

1

Réglez le commutateur

MIC des entrées INPUT 7 &

8 sur ON.

2

Pressez les touches de statut des entrées INPUT 7 & 8 jusqu'à ce que leurs voyants s'allument en rouge.

Presse plusieurs fois.

En rouge, l'enregistrement est possible

Enregistrement d'une guitare électrique

(entre mona a haute impedance)

1

Branchez la guitare en entrée INPUT 1.

2

Réglez le commutateur Hi-Z

de l'entrée INPUT 1 sur ON.

3

Pressez la touche de statut de I'entrée INPUT 1

jusqu'ä ce que sonvoyant s'allume en rouge.

MUTE/REC

Pressez plusieurs fois.

En rouge, l'enregistrement est possible

NOTE

• Seule l'entrée INPUT 1 est donnée pour haute impédance (Hi-Z), et les microphones stéreo intégrés ne fonctionnent que sur les pistes 7 et 8.
• Les pistes 7 et 8 correspondant aux entrées INPUT 7 & 8 et sont configuérés par défaut comme deux pistes mono. Quand vous utilise les micros intégrés pour un enregistrement stéreo, couplez ces deux pistes en stéreo pour créé une piste stéreo.

Réf.: Couplage stéreo (Stereo Link)

Connexion d'instruments

P.20

P.18, 19

ÉTAPE 4

Réglez la sensibilité d'entrée, le niveau d'écoute et la sortie

1 Réglez la sensibilité d'entrée (GAIN)

Réglez le GAIN de chaque entrée INPUT pour que levoyant PEAK ne clignote qu'occasionnellement.

Réglez le niveau d'enregistrement

Le témoin rouge (0 dB) de l'indicateur de niveau ne doit pas s'allumer quand vous appliquez un effet par insertion à une entree INPUT. Réglez par exemple le niveau du patch si nécessaire.

3 Reglez le niveau d'écoute

Réglez le niveau d'écoute d'un instrument avec le fader de la piste sur laquelle il est enregistré (INPUT 1 pour par exemple la piste 1, 9 ou 17).

NOTE

• Si un signal d'entrée souffre de distorsion à l'enregistrement, reférez-vous à l'étape 4 et réglez la sensibilité d'entrée et le niveau d'enregistrement.
• Une fois l'enregistrement terminé, le message "Please wait" (veuillage attendre) s'affiche. N'eteignez pas l'appareil et ne sortez pas sa carte SD tant que cette fenêtre est ouverte. Vous risquez d'endommager les données ou de causeur d'autres problèmes.

Réf.: Méthodes d'enregistrement en detail Emploi d'effets par insertion

P.17~

P.81

ÉTAPE 5

Enregister - Terminer-Lire

Enregistrement

Tout en pressant , pressezKW pour revenir au debut.

INS REU CHD

PRJ808

0:00:00:000

A01-A01-AA 0000

120.0 4/4 1Bar

BUNCE SWAP TRKSEED

2 Pressez puis pour lancer l'enregistrement.

Commencer à jour.

INS REVCNHO

PRJ888

0:00:12:685

pour lancer

007-02-17 MRRR 00

120.0 4/4 1Bar

BOUNCE SWRP TRKSEQ

4 Pressez pour arreter l'enregistrement.

Lecture

1 Appuyez sur la touche de statut pour désarmer l'enregistrement et faire passer levoyant au vert.

PLAY/MUTE/REC

Presse plusieurs fois.

En vert, la lecture est possible

La piste armée pour l'enregistrement (rouge)
passe est prete à la lecture (vert).

Tout en pressant l , pressez pour revenir au début.

PRJ808

0:00:00:000

001-01-00

H

120.0 4/4 1Bar

UNDO EOUNC

SWRP T&XSEQ

3 Pressez pour lancer la lecture.

INS REU CHD

PRJ888

0:00:12:685

007-02-17 MBIN 0C

120.0 4/4 1B

UNOD EOUNCE

SWAP TKSSEQ

4 Pressez pour arreter la lecture.

Agencement et fonctions des différentes faces

Section d'entrée

Section des faders

Section de contrôle
Section de transport

Face arrière

Référez-vous aux instructions de cette page pour brancher d'autres appareils, dont des instruments, microphones, équipements audio et ordinateurs.

Sorties

Réglé le sélecteur METRONOME pour ne produit le métronome que par la prise PHONES (casque) ou également par les prises OUTPUT (sortie).

1 Chaine stéRéo, enceintes amplifiées, etc.

Avant de brancher les enceintes, étiégnez le système (ou baissez le volume) pour évier les dommages.

Entrées

Branchez les cables à fiches XLR ou jack mono (symétriques ou asymétriques) aux prises INPUT (entree).

2 Microphones

Afin de fournir une alimentation fantôme à un microphone à condensateur, branchez d'abord le microphone en entrée INPUT 5 ou 6 puis basculesz le commutateur PHANTOM sur ON. Une alimentation fantôme peut également être fournie aux entrées INPUT 3,4,7 et 8 (voir P.104).

3 Appareils à sorties stéreo

Si you utilisez par exemple un synthetiseur ou un lecteur de CD a sorties stereo, veillez a brancher sa prise de sortie gauche a une prise d'entrée INPUT de numero impair et sa prise de sortie droite a une prise d'entrée INPUT de numero pair.

Guitare/basse

Lorsque you branchez directement une guitare ou basse électrice passive, utilisez l'entrée INPUT 1 qui peutGER la haute impédance et basculez le selecteur Hi-Z sur ON.

5 Microphones intégrés

Utilisez ces microphones pour enregistrer indirectly une batterie ou un groupe. Reglez le commutateur MIC sur ON pour faire entracer les sons par les entres INPUT 7 et 8.

Le R24 sauvegarde les données d'enregistrement et ses réglages sur cartes SD.

Pour protégger vos données, éteignez l'alimentation avant d'insérer ou d' ejecter une carte.

Une carte SD est nécessaire pour l'enregistrement.

Réglez d'abord POWER sur OFF (emploi ordinaire)

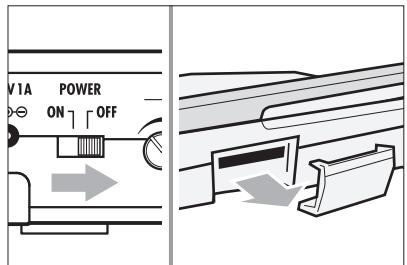

1 Réglez POWER sur OFF et retirez le cache de la fente pour carte SD.

2 Insérez une carte SD avec sa protection débloquée à fond dans la fente. Pour l'éjecter, appuyez d'abord sur la carte pour la sortie.

Débloquez la protection contre l'écriture

Empêcher le retrait involontaire d'une carte SD

Retirez la vis qui se trouve a cotoé de la fente et mettez-la dans l'orifice du cache de carte SD.

NOTE

• Si vous doivent change la carte SD alors que l'appareil est sous tension, veuillez suivre les procédures spéciales (voir P.101).
• Quand vous insérez ou ejectez une carte SD, assurez-vous toujours que l'alimentation est coupée. Si vous le faites sous tension, vos données d'enregistrement peuvent être perdues.
• Si vous ne pouvez pas insérer une carte dans la fente, réessayez de l'insérer en sens inverse ou en inversant ses faces. Réessayez avec la bonne orientation de la carte. Si vous forcez, vous risquez de casser la carte.
• Si une carte SD a été préalablement utilisée par un ordinateur ou un apparéil photo numérique, vous doivent la formater dans le R24 avant de pouvoir l'exploiter.
• Si aucune carte SD n'est insere, la touche REC ne fonctionnera pas en mode enregistrure.

Si un de ces messages s'affiche

• "No Card" (pas de carte) : aucune carte SD n'est détectée. Assurez-vous qu'une carte SD est bien insérée.
• "Card Protected" (carte protégée): le verrouillage de protection de la carte SD contre l'écriture est en service, empêchant l'écriture. Pour corriger cela, faites glisser le commutateur de protection sur l'autre position que le verrouillage (Lock).

CONSEIL

• Cet apparéil peut utiliser des cartes SD de 16 Mo à 2 Go et des cartes SDHC de 4 à 32 Go.
• Vous pouvez obtenir les informations les plus récentes sur les cartes SD compatibles sur le site ZOOM.

http://wwwzoomo.co.jp

Réf.: SD CARD>EXCHANGE SD CARD>FORMAT

P.101

P.102

Mise sous tension de l'appareil

Pour alimenter l'appareil, utilisez l'adaptateur secteur fourni, concu pour lui, ou six piles AA vendues séparément.

Emploi de l'adaptateur secteur fourni

Assurez-vous que POWER est sur OFF puis branchez l'adaptateur secteur fourni à l'arrière de l'unité.

Employez toujours l'adaptateur AD-14 ZOOM fourni, concu pour cet apparéil. L'emploi d'un autre adaptateur pourrait endommager l' apparéil.

Emploi de piles

Réglez l'interrupteur POWER sur OFF et ouvre le compartment des piles sous l'appareil.

Installes les piles et refermez le compartment.

L'alimentation va se couper.

CONSEIL

Alimentation par le port USB

Avec l'interrupteur POWER sur OFF, brancher l'appareil à un ordinateur au moyen d'un cable USB le fait automatiquement démarrer grâce à l'alimentation fournie par le port USB. Dans ce cas, les fonctions différènt par rapport à la mise sous tension avec l'interrupteur POWER sur ON. L'appareil ne peut alors être utilisé que comme lecteur de carte SD ou interface audio.

• Si vous employez l'appareil comme audio interfacet et souhaitez fournir une alimentation fantôme, nousyou rev常委ponds d'utiliser I'adaptateur secteur.

Réf.: Réglage du type des piles

P.103

NOTE

• L'interrupteur POWER doit être mis sur OFF avant d'ouvoir/fermer le compartment des piles ou de brancher/debrancher l'adaptateur secteur. Simon, cela peut entraîner la perte de données enregistrées.
• L'appareil peut utiliser des piles alcalines ou des batteries NiMH. L'autonomie approximative avec des piles alcalines est d'environ 4,5 heures.
• Remplacez les piles lorsque le message "Low Battery!" s'affiche. Basculez immédiatement l'interrupteur POWER sur OFF et installez de nouvelles piles ou branchez l'adaptateur secteur fourni.
• Réglez correctement le paramètre BATTERY (type des piles) pour accroître la précision de l'indicateur de charge des piles.

Mise sous et hors tension/Réglage de la date et de l'heure

Suivez ces précautions pour allumer et éteindre l'appareil.

Suivez ces instructions afin de régler la date et l'heure pour les fichiers et données.

Mise sous/hors tension

1. Assurez que tous vos apparèils sont éteints.
2. Insérez une carte SD dans le R24. Vérifiez que les connexions d'alimentation, des instruments et du système d'écoute (ou d'un casque stéreo) sont correctes.

Basculez l'interrupteur POWER sur ON pour allumer l'appareil.

Puis allumez les instruments connectés et le système d'écoute, dans cet ordre.

Basculez l'interrupteur POWER sur OFF pour êtreindre l'appareil.

NOTE

• Avant de basculer l'interrupteur POWER ON sur ON, baissez les commandes PHONES et OUTPUT ainsi que le volume du système d'écoute et des autres apparèils branchés.
• Si aucune alimentation n'est fournie à l'appareil durant plus d'une minute, le réglage de date et d'heure (DATE/TIME) est raméné à sa valeur initiale.

Réglage de la date et de l'heure

TOOL>SYSTEM>DATE/TIME

Pressez.

2 Sélectionnez SYSTEM.

3 Sélectionnez DATE-TIME.

4 Sélectionnez les unités de date et d'heure et réglez leur valeur dans l'ordre suivant.

YEAR (année) > MONTH (mois) > DAY (jour)

00:00:00

Si ce message s'affiche

Reset DATE/TIME

• Le réglage DATE/TIME a été ramén à sa valeur initiale. Refaites le réglage de date et d'heure.

Vue d'ensemble du fonctionnement des selectseurs et touches

Nous expliquons ici comment utiliser les touches et sélecteurs du R24.

Veuillez regarder l'écran pour les iconônes indiquant les fonctions des touches.

Ne fonctionne que si des pistes sont armées pour l'enregistrement.

À l'arrêt	Arme l'enregistrement
Enreg. armé	Désarme l'enregistrement
Durant la lecture	Lance l'enregistrement (punch-in/ punch-out manuel)

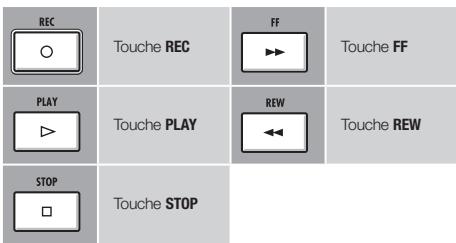

PLAY

Touche PLAY

À l'arrêt	Lance la lecture
Enreg. armé	Lance l'enregistrement

STOP

Touche STOP

Durant l'enreg.	Arrête l'enregistrement
Durant la lecture	Arrête la lecture
Enreg. armé	Arrête l'appareil

REW

Touche REW

Arrêt/lecture	Ramène en arrière
STOP REV	Maintenez STOP et pressez REW pour revenir au début du morceau.

FF

Touche FF

Arrêt/lecture

Avance rapide

ENTER Touche ENTER	Confirme le besoin.
EXIT Touche EXIT	Appuyez pour revenir en arrêté. Maintenez pour revenir à l'écran de base.
Molette	Permet de vous déplacer dans les menus et de changer les valeurs.
←→MARK/CLEAR	Réf : Touches relatives au marquage P33
AUTO PUNCH I/O A-B REPEAT	Réglement/annulent le punch-in/out au stomatique et la lecture en boucle A-B

Apparence du curseur et indications du manuel

Indications du manuel Appareil

Apparance dans le manuel
«	Se déplacer dans le menu	Dans les explications, seules sont représentées les directions utilisables

Note: les touches de curseur seront souvent à monster, descendre, aller à gauche ou à droite pourCHOIR d'autres paramétres.

Ci-dessus, un exemple de leur notation dans le mode d'emploi.

Section de contrôle

RHYTHM □ Touche RHYTHM Pour lire, créé et paramétrer des patterns rhytmiques

EFFECT □ Touche EFFECT Régle les effets par insertion et boucle envoi/retour

USB □ Touche USB Emploi comme interface audio, lecteur de carte et mémoire USB

TOOL □ Touche TOOL Régliages de métronome, ac- cordeur, système et carte SD

PROJECT □ Touche PROJECT Pour créér des projets, les paramétrer et travailler avec

1~8Tr Touche 1~8Tr Font alterner entre les groupes de pistes 1~8, 9~16 et 17~24 (le voyant de la banque de pistes active est allumé)

1~9Tr Touche 9~16Tr Touche 17~24Tr Touche 17~24Tr

TRACK □ Touche TRACK Assignation et régliages des pistes

PAN/EQ □ Touche PAN/EQ Accès aux régliages du mélangeur de pistes

Section des faders

PLAY/MUTE/REC	1/9/17~8/16/24 Touches de statut de piste	Changent le statut de piste en lecture/PLAY (vert), mulette/MUTE (étée) ou enregistrement/REC (rouge). Les pistes liés qui sont déjà assignées apparaissent en orange.
MASTER/MIX DOWN/PLAY	Touche de statut MASTER	Change le statut de piste en lecture/ PLAY (vert), MASTER (étée)—ni leçture/ni enregistrement) ou mixage/MIX DOWN (rouge).

Commutateurs et commandes

Interrupteur d'alimentation POWER	Met sous/hors tension
Délecteur Hi-Z	Actve/désactive la connexion à haute impédance (uniquement pour l'entrée INPUT 1)
Commutateur MIC	Actve/désactive les micros intégrés (signaux des entrées INPUT 7 & 8)
Délecteur METRONOME	Regle la sortie du métronome
Commutateur PHANTOM	Actve/désactive l'alimentation fantôme

Commande GAIN	Règle la sensibilité d'entrée
Voyant PEAK	S'allume en cas de niveau max. d'entrée
Commande BALANCE	Durant l'entrée, quand le sélec-teur METRONOME est régisé sur PHONES ONLY, sert à la balance de volume entre mixage stériso et métronome
Indicateurs de niveau	Aflicht les niveaux d'entrée/lecture
Voyant TEMPO	Clignote en mesure avec le décompte

L'écran affiche les données de projet et d'autres éléments, le statut de connexion et de fonctionnement comme enregistrer ou interface audio de l'ordinateur, les fonctions disponibles et divers menus.

Affichage et indications

Écran de base : affiche le projet en cours
Écran de menu : affiche un menu de fonctionnement

Affichage des icônes et touches de réglage

• l'objet d'effectif par insertion - P.80
  En service si affichée. Utilise la touche pour le réglage.

Programme si affiché.
Utilisez la touche pour le réglage.

Points A-B programmes si affichés. Utilisez la touche pour le réglage.

Les indications encadrées, y compris F1-F5 sous la rangée commençant par la touche AUTO PUNCH I/O, < BANK >, DIRECT, et DAW, sont des fonctions disponibles en mode interface audio en cas d'emploi comme surface de contrôle.

Touchescontextuelles

EOUNCE SWRP TRXSEO

Les fonctions des touches contextuelles apparaissent en bas de l'écran. Appuyez sur la touche située sous l'indication pour employerer cette fonction.

UNDO/REDO (Annuler/Rétablir)

UHDD 1 RED0

Indicateur UNDO

Indicateur REDO

UNDO (annuler): ramène à l'état antérieur à la première opération après réenregistrement partiel (PUNCH IN/OUT), report (BOUNCE) ou mixage (MIX DOWN) (vers piste master)

REDO (rétablir) : rétablit l'opération annulée par UNDO

Apparition des indicateurs

Après l'enregistrement et certaines autres opérations, "UNDO" s'affiche.

Après avoir appuyé sur la touche contextualue UHD0, "REDO" s'affiche.

Appuyez sur la touche contextuelle pour executer la fonction.

NOTE

L'annulation UNDO n'agit que sur les pistes ayant des données audio enregistrées.
- Seule la dernière opération peut être annulée. Les opérations antérieures ne le peuvent pas.

Flux d'enregistrement du R24/Creation d'un nouveau projet

Avec le R24, l'enregistrement multipiste vous permet de creator une œuvre musicale complète. Créez un nouveau projet pour chacun de vos morceaux.

Préparation à l'enregistrement

Connexion d'instruments

Réglages de projet et de piste

Creez un nouveau projet

Sélectionnez les entrées INPUT et les pistes d'enregistrement

Réglez les couplages stéreo

Changez les statuts de piste (enregistrement, lecture, coupure du son)

Réglez la sensibilité d'entrée à l'aide des commandes GAIN

Préparation à l'interprétable

Réglez le métronome y compris le précompte

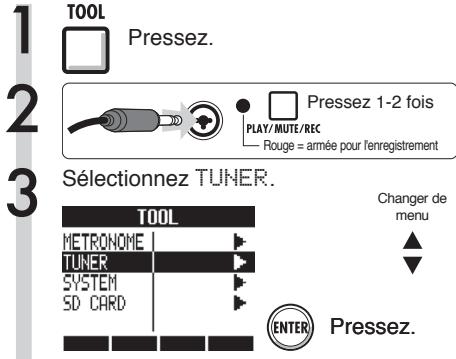

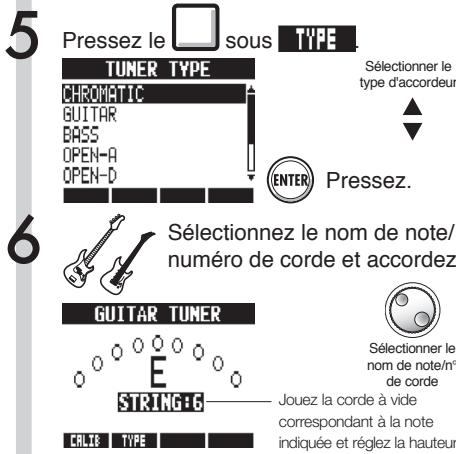

Réglez et utilisez l'accordeur (Tuner)

Enregistrement de la première piste

Armement pour l'enregistrement - Enregistrement -Arrêt

Enregistrement d'autres pistes

Lecture des pistes déjà enregistrées

Armement pour l'enregistrement - Enregistrement -Arrêt

Creez un nouveau projet PROJECT>NEW

1

PROJECT

Pressez.

2

Selectionnez HEI.

Changer demenu

Pressez.

3

Vérifiez le nom (NAME) du projet.

Changer de menu

4

Sélectionnez CONTINUE pour garder les réglages précédents.

Changer demenu

5

Réglez la fréquence d'échantillonnage (RATE).

Changer le réglage

6

Selectionnez EXECUTE.

Changer de menu

Pressez.

CONSEIL

Vous pouvez changer le nom du nouveau projet à l' étape 3.

Connexion d'instruments et réglages mono

Faites les réglages pour les instruments tels que les guitares à haute impédance, les synthétiseurs à sortie de niveau ligne, les microphones intégrés et les microphones utilisant une alimentation fantôme, ainsi que pour les sources d'entrée stéreo et mono.

Connexion de guitares de type passif

Branchez l'instrument à haute impédance à l'entrée INPUT 1, et basculez le sélecteur Hi-Z sur ON.

Signal vers entree INPUT 1

Connexion d'instruments à basse impédance (branchements mono)

Branchez les instruments à basse impédance à n'importe laquelle des entrées INPUT 1~8.

Signaux vers n'importe qu'elle entree INPUT 1~8

Emploi de l'alimentation fantôme

Fournissez l'alimentation fantôme au micro connecté

NOTE

• Réglez le commutateur PHANTOM sur ON pour fournir une alimentation +48 V aux entrées INPUT 3~8.
• Afin de réduire la consommation des piles par l'em-ploi de l'alimentation fantôme, cette dernière peut'être coupée pour les entrées INPUT 3, 4, 7 et 8, et sa tension peut être ramenée à +24 V (Réf. P.104).
  Utilisez le fader situé à la verticale de la prise INPUT. Le signal de l'entrée INPUT 1 est dirigé vers la piste 1, 9 ou 17.
• Pour employer les pistes 9~16 ou 17~24, pressez la touche 9~16Tr ou 17~24Tr afin de décaler l'assignation des faders.
• Selon la sélection de l'effet par insertion, la sortie peut changer.
• Créez un fjichier stéreo à partir de deux faders en utilisant le couplage stéreo.

Assignez les entrées INPUT 1~8 aux pistes 1~24

1

Connectez instruments et micros. Entrées INPUT 1-8

2

Faites les réglages pour les instruments, micros incorporeés, pistes stéreo, etc.

Hi-Z

Stereo

PHANTOM

Mono x 2

MIC

Mono

3

Selectionnez la banque de pistes.

Associez les faders aux pistes 1\~8, 9\~16 ou 17\~24

4

Changez le statut des entrées connectées.

Presse la touche de statut d'une piste une ou deux fois pour allumer sonvoyant en rouge.

Réglez les pistes pour recevoir les entrées

Presse la touche 1-8Tr, 9-16Tr ou 17-24Tr pourCHOISA LA banque de pistes enregistrant les entrées.

ENTREE	PISTE
	Touche 1~8Tr active	Touche 9~16Tr active	Touche 17~24Tr active
1	1	9	17
2	2	10	18
3	3	11	19
4	4	12	20
5	5	13	21
6	6	14	22
7	7	15	23
8	8	16	24

Réf.: Réglage stéreo

P.19

Connexion d'instruments/Réglages stéreo et touches de statut

Pour un enregistrement stéreo, couplez des pistes impaire et paire adjacentes et enregistrez dans celles-ci. Utilisez les touches de statut pour envoyer les signaux d'entrée aux pistes d'enregistrement.

Emploi des microphones intégrés

Basculez le commutateur MIC sur ON.

Signaux envoyés aux entrées INPUT 7/8

Branchement d'instruments de niveau ligne (branchement stéreo)

INPUT1/2,3/4,5/6,7/8

Utilize les entrentes INPUT 1/2, 3/4, 5/6 et 7/8 comme paires. Le signal de l'entree gauche est enenvoye a la piste impaire et celui de l'entree droite a la piste paire.

Assignez les entrées INPUTS 1-8 aux pistes 1-8, 9-16 ou 17-24.

Connectez instruments et micros.

INPUT1~8

2 Faites les réglages pour les instruments, micros incorporeés, pistes stéroide, etc.

Stereo

Mono x 2

MIC

3 Sélectionnez la banque de pistes.

Pistes 1~8

Pistes 9~16

Pistes 17~24

Associez les faders aux pistes 1~8,9~16 ou 17~24

Réglez le statut des entrées connectées.

Pressez une ou deux fois la touche de statut de l'une des pistes coupées pour allumer leurs deux voyants en rouge.

PLAY/MUTE/REC

PLAY/MUTE/REC

En rouge, l'enregistrement est possible.

NOTE

• Utilisez le fader situé à la verticale de la prise INPUT. Le signal de l'entrée INPUT 1 est dirigé vers la piste 1, 9 ou 17.
• Pour employer les pistes 9~16 ou 17~24, presse la touche 9~16Tr ou 17~24Tr afin de decaler l'assignation des faders.

Couplage sté reproduction (Stereo Link)

Couplez à l'avance les pistes à enregistrer en stéreo afin de créé un fisier stéreo à l'enregistrement. Vous pouvez aussi assigner des fisiers stéreo.

Touches de statut et voyants de piste

Pressez une touche de statut pour fixer le role du fader de piste et changer la couleur du voyant de piste. La couleur duvoyant de piste indique le statut comme suit.

REC

Armée pour l'enregistrement

PLAY

Prête à la lecture

MUTE

Son coupé

PLAY/MUTE/REC

Presse pour

REC

Rouge

Voyants de piste (1~24)

Presse pour

PLAY

Vert

Presse pour

MUTE

O Eteint

Voyant de piste (MASTER)
MASTER/MIXDOWN/PLAY

Presse pour

MASTER

O Eteint

Presse pour

MIX DOWN

Rouge

Presse pour

PLAY

Vert

CONSEIL

• Afin d'envoyer les signaux d'une entree INPUT a une piste d'enregistrement, pressez une a deux fois sa touche de statut jusqu'à ce que son voyant de piste s allume en rouge.
• Pour enregistrer deux entrées, presssez leurs deux touches de statut afin d'assigner les deux entrées aux pistes.
• Creer un fichier stéreo lors de l'enregistrement de deux pistes nécessite de coupler les pistes en stéreo (STEREO LINK).
• Si la piste MASTER est régée sur PLAY (lecture), toutes les autres pistes sont régées sur MUTE (muettes, pas de son).

Couplage stereo (Stereo Link) PAN/EQ>STEREO LINK

Pressez.

Sélectionnez une piste.

Changer de piste

Selectionnez ST LINK.

Changer de menu

A Sélectionnez Ün.

On/Off

Les pistes coupées en stéreo sont indiquées.

CONSEIL

• Les paires de pistes qui peuvent être coupées en stéreo sont: 1/2, 3/4, 5/6, 7/8, 9/10, 11/12, 13/14, 15/16, 17/18, 19/20, 21/22 et 23/24.
• Le couplage stéreo transforme deux pistes mono en une piste stéreo.
• Quel que soit le numéro de piste choisi, c'est la piste de numéro voisin qui sera couplée. Vous ne pouvez pas changer ces combinaisons.
• Pour régler le volume d'une paire de pistes coupées en stéreo, utilisez le fader de la piste de numéro impair. Le fader de la piste de numéro pair n'a pas d'effet.
• Le paramètre PAN d'une paire de pistes coupées en stéreo peut être utilisé pour régler leur balance de volume relative.
• Les fichiers stéreo peuvent être assignés à des pistes coupées en stéreo. Le canal gauche est envoyé à la piste impaire et le droit à la piste paire.

Réglage du tempo

Réglez le tempo de la musique. Le tempo est sauvégarde pour chaque projet.

Changement du tempo

1

Pressez

sous

2

Utilisez la molette pour changer la valeur.

Battez le tempo sur

sous

La moyenne des intervalles de votre battue sera besoin comme valeur de tempo.

Tempo
Plage
40.0~250.0	Valeur par défaut : 120.0

Préparation d'une piste rythmique

Le R24 a une fonction échantillonneur ("sampler") qui permet de dire des boucles sur chaque piste. Ici, nous assignerons à une piste un motif (pattern) rythmique intégré au R24 comme guide rythmique.

Assignation à une piste

TRACK

Pressez.

Selectionnez la piste à assigner.

Selectionnez TAKE.

Changer de menu

Pressez.

Selectionnez PATTERN pour employer un pattern rythmique.

Changer de menu

Pressez.

Selectionnez le pattern rythmique.

Sauonnernon un fichier ouun pattern

Pressez.

CONSEIL

• Vous pouvez aussi dire le fjichier audio ou pattern rhythmique sélectionné.

Lecture

Arrêt

• Si des patterns rythmiques sont assignés à plusieurs pistes et lus simultanément, ou si des patterns avec de nombreux événements de déclenchement de note sont lus, tous peuvent ne pas être joués en raison de la limite maximale de polyphonie de l'appareil.
• Vous pouvez assigner à la boucle les fichiers présents dans la mémoire USB (réf. P.49).
• À l' étape 5, vous pouvez changer l'ordre de la liste des Patterns.

Pressez la touche contextuelle - pour lister les patterns par ordre alphabetique.

Pressez la touche contextuelle No. pour listing les patterns par ordre numérique.

Enregistrement de la première piste

Après avoir branché les instruments et terminé toute la préparation pour l'enregistrement, préparez l'enregistreur et commencez l'enregistrement de la première piste.

À partir de l'écran de base d'un nouveau projet

Ramenez le compteur au début.

STOP REW
Mantenez et pressez
pour revenir au début.

Ecran de base

Compteur en position initiale (marqueur 00)

Réglage du niveau d'entrée

Armez la piste pour l'enregistrement.

PLAY/MUTE/REC

Pressez une à deux fois jusqu'à ce que le voyant de piste s'allume en rouge.

En rouge, l'enregistrement est possible

Réglez la sensibilité d'entrée (GAIN).

Faites du bruit!

Régléz le niveau d'entrée

Doit'sallumer occasionnellement quand le volume atteinte le maximum

Réglez le niveau d'enregistrement.

Si un effet par insertion est appliqué à une entrée INPUT, réglez par exemple le niveau du patch afin d'éviter que le segment rouge (0 dB) de l'indicateur de niveau ne s'allume.

Réglez le système d'écoute.

À l'aide du fader de piste d'enregistrement, réglez le niveau d'écoute de l'instrument enregistré (INPUT 1 correspond à la piste 1, 9 ou 17).

CONSEIL

Écran de base d'un nouveau projet

Compteur en position initiale (marquee 00)

• Àprouvavo régèle l'entrée (étape 5 et ultérieures), vous pouvez traiter les signaux entrants avec l'effet par insertion.

Réf.: Créération d'un nouveau projet Effet par insertion

P.90

P.81

NOTE

Voyants PEAK et indicateurs de niveau s'allument en rouge

Unvoyant PEAK s'allume en rouge quand le signal depasse le niveau maximum detectable de 0 dB, entrainant un échéage de l'entrée. Le segment rouge d'un indicateur de niveau s'allume quand le signal enregistré (apres etre passaeu travers de I'effet par insertion) est ecreté.En cas d'échéage,le son enregistré souffre de distorsion.Vous devez réduire le niveau d'enregistrement.

Enregistrement de la première piste

Armez l'enregistrement.

Pressez.

Allumé en rouge

Lancez I'enregistrement.

Pressez.

Allumé

en rouge

Allumé en

vert

INSRECH

PR888

0:00:12:685

Le compteur

007-02-17 M

démarre.

120.0 |4/4|1Bar

BUNCE

SWRP T8

Arretez l'enregistrement.

STOP

Pressez.

Allumé en

PLAYREC

INS REU CHO

PR888

0:01:13:042

Le compteur cesse de défier, mais ne returne pas à 0.

037-03-04 M

129.0

4 1 Bar

WH00

Bounce

SWRP Tk

CONSEIL

• Pressez la touche contextuelle UNDQ pour annuler l'opération.

Ré-enregistrement

• Si vous ré-enregistrez sur la même piste, l'enregistrement précédent sera remplace (écrase).

• Il existe deux façon de faire un nouvel enregistrement ou de ré-enregistrer.

• Pressez la touche contextuelle UND pour annuler l'enregistrement.

• Avec le menu TRACK > TAKE > FILE, assignez la piste servant à l'enregistrement à une nouvelle prise ("New Take", Ref. P.25).

Lecture de la piste enregistrée

Pressez Stop (si ce n'est déjà fait).

Pressez.

Allumé

en vert

Éteints

Le compteur s'arrête.

PR888

0:01:13:042

037-03-04 MRRR 00

120.0

4/4 1Bar

SWAP TR

SEQ

Lisez la piste.

PLAY/MUTE/REC

En vert, la piste est préte à la lecture

Appuyez 1-2 fois sur la piste à litre pour l'allumer en vert.

Ramenez le compteur au début.

Maintenez

STOP

et pressez

REW

pour revenir au début.

PRJ888

0:00:00:000

001-01-00 120.0 4/4 | 1 Bar

UNION ECONCE

SWAP TAKSE8

Lisez la piste.

Pressez.

Allumé en vert

Arretez la lecture.

Pressez.

Allumé en vert

NOTE

• Si le mode d'enregistrement (REC MODE) est reglé sur Überwite, les fichiers audio déjà enregistrés sur les pistes seront écrases (replacés) par les nouveaux enregistements. Faites attention quand vous ramenez le compteur au début et reprenze l'enregistrement. Reglez REC MODE sur Always New (toujours nouveau) si vous ne désirez pas replacer vos enregistements.
• Quand la piste est en lecture, l'enregistrement qui s'y trouve est lu.

Changement de la prise à生存

Vou puevez librement assigner des fichiers audio aux pistes. En ré-enregistrant plusieurs prises vocales, solos de guitare et autres parties dans des fichiers différents, vous pouvez ultérieurementCHOISIR la meilleur prise.

CONSEIL

• Vous pouvez aussi dire le fjichier audio sélectionné.

Lecture

Arrêt

• Les fichiers déjà assignés à des pistes portent un * sur la gauche de leur nom.

NOTE

La fonction d'échange (Swap) échange deux pistes, y compris les fichiers qui leur sont assignés, les données de sequence de piste et toutes les informations des paramètres de piste.

Enregistrement de pistes supplémentaires

Après enregistré la première piste, vous pouze enregistrer des pistes supplémentaires tout en reproduisant l'audio déjà enregistré. La préparation à l'enregistrement est la même que pour la première piste, mais vous pouze faire effectuer la reproduction des enregistements par des pistes différentes.

Lecture de pistes déjà enregistrées

1

PLAY/MUTE/REC

Pressez 1-2 fois jusqu'à ce que les voyants de toutes les pistes à生存 s'allument en vert.

-Prête à la lecture si voyant allumé en vert

Préparation à l'enregistrement d'autres pistes

2

PLAY/MUTE/REC

Pressez 1-2 fois jusqu'à ce que les voyageants de toutes les pistes à enregistrer s'allument en rouge.

En rouge, l'enregistrement est possible

3

Réglez le niveau d'entrée.

Faites du bruit!

Sensibilité d'entrée

Niveau d'enregistrement

Régléz le niveau pour
qu'au volume maximal
le segment rouge
(0 dB) ne s'allume
pas.

ement quand le maximum.

Système d'écoute

Lancez et arrêtez l'enregistrement

4

Maintenez

et pressez

pour revenir au début.

INS REO CHO

PRJ888

0:00:00:000

001-01-00

M

120.6

4 1Bar

Bounce

SWAP T8

图

5

REC

PLAY

A

1

lar

Allume en

Allr

e en

INS RECHD

PRJ888

0:00:12:685

007-02-17

MARR

120.0

4 1Bar

Bounce

SWAP

5

图

Jouez!

Le compteur demarre.

6

Pressez pour arrête.

Allumé en vert

INS RECHD

PRJ888

0:01:13:042

037-03-04

MRRB

Le compteur cesse de défilier, mais ne returne pas à 0.

120.8

100 EOUNC

SWAP

TRXSEQ

CONSEIL

• Si vous voulez enregistrer de nouveau sur une piste qui a déjà été enregistrée, assignez le fjichier enregistré à une autre piste et videz la piste à enregistrer. Rêférez-vous à "Changement de la prise à litre" (P.25).

Vou pouve aussi échéanger les pistes enregistrées avec des pistes vierges.

Faites cela par exemple quand vous creez une seconde piste de guitare en utilisant la haute impédance (Hi-Z).

Lecture de toutes les pistes

NOTE

• Quand vous déplacez des fichiers d'une piste à l'autre, assurez-vous qu'il n'y ait pas de fichiers assignés aux pistes dans lesquelles vous allez enregistrer ("New Take").
  S'il y a un fjichier assigné à une piste, cet enregistrement sera écrasé par le nouvel enregistrement.
• Si le mode d'enregistrement (REC MODE) est régé sur Überwite, les fichiers audio déjà enregistrés sur les pistes seront écrasés (replacés) par les nouveaux enregistements. Faites attention quand vous ramèze le compteur au début et reprenez l'enregistrement. Réglez REC MODE sur Always New (toujours nouveau) si vous ne désírez pas remplaçer vos enregistements.
• Quand une piste est mise en lecture, le fichier qu'elle contient est lu.

CONSEIL

• Si vous enregistrez sur une autre piste que la première, pas besoin de déplacer ou d'échanger la première piste.
• Si vous voulez enregistrer un nouveau fichier, réglez la piste sur New Take (nouvelle prise).

Ré-enregistrement partiel (punch-in/out) automatique

Le Punch-in/out vous permet de ré-enregistrer une partie d'un filchier enregistré. Vous pouvez régler à l'avance les points de début (punch-in) et de fin (punch-out) d'un segment pour lancer et arrêter automatiquement l'enregistrement à ces endroits.

Préparez la piste à ré-enregistrer par punch-in/punch-out

Montez le fader de la piste à ré-enregistrer.
2 Pressez 1-2 fois PLAY/MUTE/REC jusqu'à l'allumage en rouge.

En rouge, l'enregistrement est possible
3 PEAK GAIN REGlez le niveau d'enregistrement et le GAIN de façon identique à la partie déjà enregistrée.

Réglez les points de punch-in/out

4 REW H PLAY Placez-vous sur le début du segment à ré-enregistrer (point de punch-in).
5 Pressez pour définir le point de punch-in.

6 Placez-vous sur la fin du segment à ré-enregistrer (point de punch-out).
7 AUTO PUNCH I/O Pressez pour définir le point de punch-out.

NOTE

• Une fois que vous avez besoin les points de punch-in/out automatique, vous ne pouvez plus les changer. Pour changer de points, annulez et redéfinissez-les.
• Si REC MODE est régle sur Always New, un nouveau fjchier sera enregistré.

Entrainement

1 Presse pour PLAY Allumé lancer la lecture.

Quand le point de punch-in est atteint, le son de la piste se coupe automatiquement.

Jouez (cela n'enregistre pas).

Quand le point de punch-out est atteint, le son de la piste revient automatiquement.

2

Pressez pour arreter la lecture.

Ré-enregistrement : punch-in/punch-out

8

Placez-vous avant le point de punch-in.

9

Pressez REC et PLAY dans cet ordre pour lancer l'enregistrement.

PLAY

PLAT Allumé

REC

Cian.

Pas

d'enregistrement

Au-delà du point de punch-in

PLAYREC

Allumé

Enregistrement

Au-delà du point de punch-out

PLAY

Allumé

REC

Clign.

Pas

d'enregistrement

10 STOP Pressez pour arreter l'enregistreur.

PLAYREC

O

Éteint

Annulation du punch in/out

11

AUTO PUNCH I/O

Pressez.

Les indicateurs disparaisent de I'ecran.

Partie ré-enregistrée

Ré-enregistrement partiel (punch-in/out) manuel

Voussoususddeclencher manuellement le début et la fin du re-enregistrement partiel. Pressez la touche REc durant la lecture pour lancer le re-enregistrement depuis ce point.

Préparez la piste à ré-enregistrer par punch-in/punch-out

1 2 3

Montez le fader de la piste à ré-enregistrer.

PEAK

PLAY/MUTE/REC

Pressez 1-2 fois jusqu'à l'allumage en rouge.

En rouge, l'enregistrement est possible

PEAK

Réglez le niveau d'enregistrement et le GAIN de façon identique à la partie déjà enregistrée.

Ré-enregistrement : punch-in/punch-out

4

Placez-vous avant le point de punch-in.

5

Pressez pour lancer la lecture.

Allumé

Jouez (cela n'enregistre pas).

6

Pressez REC pour commencer le ré-enregistrement partiel.

Allumés

7

Jouez (cela enregistrre).

8

Pressez RE pour arreter le ré-enregistrement partiel et poursuivre en lecture.

PLAY

Aidme

REC

Eelirr

8

Pressez pour arreter l'enregistreur.

PLAYREC

Éteints

NOTE

• Le ré-enregistrement partiel par punch-in/punch-out écrase l'enregistrement existant sur la portion sélectionnée.
• Si la piste est régée sur New Take, elle demeure silencieuse avant et après le segment ré-enregistré.
• Si REC MODE est régèle sur Always New, un nouveau fjchier sera enregistré.
• Avec la touche contextuelle UNDQ, vous pouvez annuler le ré-enregistrement et retrouver la prise précédente.

Lecture de projet

Les fichiers audio enregistrés sont assignés aux pistes sur lesquels ils ont été enregistrés. Toutes les pistes activées pour la lecture par leur touché de statut (voyant allumé en vert) seront lues.

Vue d'ensemble du processus d'enregistrement et de lecture dans un projet

Réf.: Changement de la prise à生存

P.25

Lecture en boucle d'une section spécifique (A-B repeat)

Vouss pouvez définir une lecture en boucle d'un segment du projet entre un point de début (A) et un point de fin (B).

Réglage des points A-B

1

Placez-vous sur le point de début.

2

A-B REPEAT

Pressez.

S'affiche a l'ecran

3

Placez-vous sur le point de fin.

4

A-B REPEAT

Pressez.

S'affiche à l'écran

A-B repeat : lecture en boucle

5

PLAY

Pressez pour lancer la lecture.

6

STOP

Pressez pour arrête la lecture.

Annulation de la lecture en boucle et de ses points A-B

7

A-B REPEAT

Pressez pour annuler la lecture en boucle et effacer les points A-B.

L'icone de lecture en boucle disparait de l'écran.

CONSEIL

• Quand la lecture atteint le point B, elle reprend automatiquement au point A et se poursuit.
• Quand l'icone A-B est affichée, la lecture se fait continulement en boucle.
• Ces réglages peuvent se faire aussi bien durant la lecture qu'à l'arrêt.
• Si vous choisissez un point B antérieur au point A, la lecture en boucle partira du point B.
• Pour faire de nouveaux réglages, annulez les précédents en pressant une fois la touche A-B REPEAT et suivez les procédures de réglage.

Emploi du compteur et des marqueurs pour acceder à un point

Le compteur affiche la durée d'enregistrement ou le temps écoué en heures : minutes : secondes : millisecondes et mesures-temps-tics (1/48e de temps). Placez des marqueurs dans un projet pour y revenir rapidement.

Se déplacer à l'aide du compteur

Pour préparer, arrêtez l'enregistreur, sélectionnéz le projet et partez de l'écran de base.

Sélectionnez les heures : minutes : secondes ou mesures–temps–tics.

Heures : minutes : secondes : millisecondes

Changez les valeurs.

Changer denombe

NOTE

Vous ne pouvez pas changer ainsi la valeur du compteur durant l'enregistrement ou la lecture.

CONSEIL

• Àprous l'étépe 2, vous pouvez lancer la lecture depuis la position de compteur besoin.

• Le marquee zéro (MARR) correspond toujours au 0 du compteur (début du projet) et ne peut pas être changé.
• Si vous ajoutez un marqueur sur une position antérieure à celle d'un marqueur existant, tous les marqueurs suivants sont automatiquement rénumérétés dans l'ordre.
• Un projet peut containir un maximum de 100 marqueurs, y compris le marqueur zéro.

Ajouter un marqueur

Ajouter un marqueur à l'aide du compteur

Partez de I'ecran de base. Reglez le compteur sur la position désirée pour le marqueur.

MARK/CLEAR Pressez.

Ajouter un marqueur durant l'enregistrement/lecture

Durant l'enregistrement ou la lecture

MARK/CLEAR Pressez.

Se placer sur un marqueur

Utiliser les touches pour passer de marquee en marqueeur

Presse la touche d'avance ou de recul pour atteindre le marqueur désiré.

YES REO CHD

PRJ888

0:02:02:000

052-01-00	MARCH 03
120.0	4/4 1Bar
BONDCE	BURP TOLERCE

Projet

Acceder aux marqueurs dans l'affichage du compteur

Selectionnez le numero de marqueur.

Selectionnez un numero de marqueur.

YES REO CHO

PR1800

0:02:02:000

062-01-00	#BUB 03
120.0	4/4 | 1Bar
BOUNDE	EURIP TRUNKES

Changer denombe

Supprimer un marqueur

Presse la touche d'avance ou de recul pour atteindre le marqueur désiré.

INS REO CHD

PRJ888

0:02:02:000

062-01-00 MMBB03

120.0 4/4 1Bar

BUNCE SWRP TRKSEQ

Icône de marqueur surfignée

MARK/CLEAR

Pressez.

INS REU CHO

PR1888

0:02:02:000

062-01-00	MBB02
120.0	4/4 | 1Bar
BOUND	BORP | BOUND

Le marqueur surigné est effacé et le marqueur precedant est affiché.

NOTE

• Une fois supprimé, un marquee ne peut pas être rétabli.
• MARR (correspondant au début du projet) ne peut pas etre efface.
• Pressez la touche MARK/CLEAR quand l'icone de marquee est surlignée (lettres claires sur fond社会发展) pour effacer ce marquee. Pressez la touche MARK/CLEAR quand l'icone de marquee n'est pas surlignee pour creer un nouveau marquee à cet endroit.
• Quand des marqueurs sont ajoutés ou supprimés entre d'autres marqueurs, tous les marqueurs sont automatiquement renumerétés dans l'ordre depuis le début.

Nouveau marquee ajoute

Accordeur (Tuner)

Le R24 a un accordeur multifonction qui comprend un accordage chromatique détectant les noms de note par demi-ton, un accordage standard de guitare/basse et l'accordage abaissé d'un demi-ton.

Accordeur chromatique

Indique si le son est plus haut ou plus bas que la note indiquée

Autres types d'accordeur

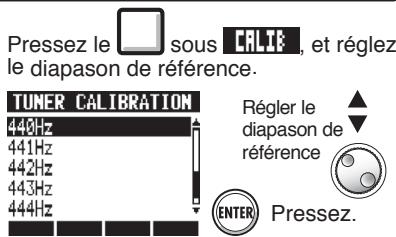

Changer le diapason de reference

CONSEIL

• L'indicateur de hauteur répond aux sources reçues sur les pistes dont levoyant de statut est allumé en rouge.
• Le réglage du diapason se fait entre 435 et 445Hz par unités d'1 Hz. Le réglage par défaut est 440Hz .
• Avec les types d'accorder autres que chromatique, le calibrage permet de baisser la hauteur de 1-3 demi-tons (b-bbb).
• Le réglage de hauteur du diapason est mémorisé séparément pour chaque projet.

Type d'accordeur		GUITAR	BASS	OPEN A	OPEN D	OPEN E	OPEN G	DADGAD
Corde/note	Corde 1	E (mi)	G (sol)	E (mi)	D (ré)	E (mi)	D (ré)	D (ré)
	Corde 2	B (si)	D (ré)	C# (do#)	A (la)	B (si)	B (si)	A (la)
	Corde 3	G (sol)	A (la)	A (la)	F# (fa#)	G# (sol#)	G (sol)	G (sol)
	Corde 4	D (ré)	E (mi)	E (mi)	D (ré)	E (mi)	D (ré)	D (ré)
	Corde 5	A (la)	B (si)	A (la)	A (la)	B (si)	G (sol)	A (la)
	Corde 6	E (mi)		E (mi)	D (ré)	E (mi)	D (ré)	D (ré)
	Corde 7	B (si)

Métronome

Ce métronome, avec fonction de précompte, vous permet de changer son volume, sa sonorité et son motif rhythmique. Vous pouvez aussi limiter le son du métronome à la prise casque.

Pressez.

Selectionnez METRONOME.

C'est la méthode de réglage standard du métronome.

Sélectionnez chaque menu et faites les réglages.

CONSEIL

Changement et réglage de la sortie du métronome
Utilisez le commutateur METRONOME pour regler la sortie.

OUTPUT + PHONES

Le son du métronome est produit à la fois par les prises de sortie OUTPUT et la prise casque PHONES.

PHONES ONLY

Le son du métronome n'est produit que par la prise PHONES.

Utilisez le bouton BALANCE pour régler les volumes relatifs du signal de fader MASTER et du son de métronome.

MASTER

CLICK

(métronome)

• Les réglages de métronome sont sauvégardés pour chaque projet.
• Vous pouvez utiliser le métronome même en lecture de PISTE MASTER.

Paramètres du menu et valeurs de réglage

ON/OFF : déterminé la mise en service
Réglages
Play Only	Uniquement à la lecture
Rec Only	Uniquement à l'enregistrement
Play & Rec	À la lecture et à l'enregistrement
Off (par défaut)	Pas de son de métronome
LEVEL : change le volume du métronome
Plage de réglage
0-100	Valeur par défaut : 50
PAN : change la position stéroe
Plage de réglage
L100-R100	Valeur par défaut : Center (centre)
SOUND : change le son
Réglages
Bell (par défaut)	Son de métronome avec cloche sur l'accent
Click	Son de clcq uniquement
Stick	Son de baguettes de batterie
Cowbell	Son de clocheusicale (cowbell)
Hi-Q	Son de clcq synthétisé
Track1~Track24	Son de la piste 1~24 (mono)
Track1/2~Track23/24	Son des pistes 1/2~23/24 (stéroe)
PRE COUNT : réglage du précompte
Réglages
Off (par défaut)	Pas de son
1~8	Active un précompte de 1 à 8 temps.
SPECIAL	Motif spécifique de précompte

NOTE

• Sachez que si vous montez beaucoup le volume du métronome, les temps accentués de certainssons peuventvenirdifficilesà distinguuer.
• Si une piste à laquelle un pattern rythmique est assigné est sélectionnée pour le paramètre SOUND, aucun son ne sortira.

Si vous foulez enregistrer plus de huit pistes en même temps durant par exemple la prestation d'un groupe, vous pouvez augmenter le nombre de pistes en reliant deux R24 par USB.

Faites les réglages du maître (émetteur)

Réglez comme maître (Master) le R24 dont les touches servent au contrôle.

TOOL

Pressez.

Selectionnez SYSTEM.

Changer de
menu

Selectionnez SYNC REC et réglez-le sur Master.

Changer de
menu

Off/Master/Slave

Levoyant USB HOST s'allume.

Reliez les deux R24 avec un cable USB

Branchez un cable USB 2.0 (type AB) dans les ports dont levoyant est allumé.

Faites les réglages de l'escape (récepteur)

Réglez comme esclave (Slave) le R24 qui recoit les commandes.

TOOL

Pressez.

Sélectionnez SYSTEM.

Changer de
menu

Pressez.

Sélectionnez SYNCO REC et réglez-le sur Slave.

Changer de
menu

Levoyant USB DEVICE sallume.

Off/Master/Slave

CONSEIL

Touches de commande qui affectent les deux unités.

NOTE

• Une synchronisation parfaite du démarrage en enregistrement par deux unités n'est pas garantie. Il y aura un décalage d'environ 1-2 ms.
• La connexion avec un R16 est aussi possible. Dans ce cas, réglez toujours le R24 comme maître (Master).
• En enregistrement synchronisé, le précompte est désactivé.
• Quand un R24 est régle comme esclave (51 aVE), son alimentation par le bus n'est pas garantie. Utilisez un adaptateur secteur ou des piles.

Procedure de mixage sur le R24

Utilisez la table de mixage des pistes pour faire les couplages stéreo, régler le volume, l'égalisation et le panoramicique (balance) du son et pour régler l'ampleur du signal envoyé aux effets par boucle département/retour.

NOTE

À l'exception du réglage de phase, les paramètres des canaux gauche et droit des pistes stéreo ont la même valeur.

CONSEIL

Qu'est-ce que la table de mixage de pistes?

Utilisez la table de mixage pour mixer en stéreo les pistes audio de l'enregistreur.
- Réglez le volume, le panoramicque, l'égaliseur et les autres paramètres de chaque piste à l'aide de son fader.

Réglages de piste pour l'égaliseur, le panoramaque et le niveau de départ

Utilisez la table de mixage pour régler les paramètres de piste qui déterminent par exemple le panoramaque (PAN, position stéroid), l'égaliser (EQ) et les effets par boucle départ/retour.

Pressez.

Sélectionnez une piste.

Selectionnez un paramètre de menu et son réglage.

Selectionnez EQ HI, EQ MID ou EQ LO.

Sélectionnez chaque paramètre et changez son réglage.

CONSEIL

Utilisez la table de mixage pour régler chaque paramètre de piste, dont le panoramicique (PAN) et les niveaux d'effet par boucle départ/retour, afin de traiter les signaux.
- À l' étape 2, vous pouvez aussi seLECTIONner une piste en pressant sa touche de statut pour que son voyant s'allume en orange.

NOTE

• Les paramètres des canaux gauche et droit des pistes stéreo, à l'exception du réglage de phase (INJERT), ont la même valeur.
• Les réglages sont mémorisés séparément pour chaque projet.
• La piste MASTER n'a aucun autre réglage que la commande de volume par son fader.

Paramètres de piste

Ces paramètres peuvent être régés pour chaque piste.

Affichage	Paramètre	Plage de réglage (valeur par défaut)	Explication	Pistes mono	Pistes stéreo	Piste Master
PAN	PAN	L100~R100 (center)	Régle le panoramicque d'une piste. Pour les pistes stéreo, régle la balance de volume entre canal gauche et canal droit.	○	○
EQ HI	Accentuation/atténuation des hautes fréquences
EQ HI	TYPE	EQ HI, HI CUT (EQ HI)	Détermine si les hautes fréquences sont accentuées/atteñuées (EQ HI) ou si les hautes fréquences inutilles sont clairment coupées (HI CUT). Ce paramètre n'est accessible que si EQ HI est sur ON.	○	○
	GAIN	-12dB~12dB (0dB)	Régle l'ampleur de l'accentuation/atténuation des hautes fréquences de -12 à +12 dB. Ce paramètre n'apparait que si TYPE est réglé sur EQ HI. Avec un réglage HI CUT, il n'apparait pas.	○	○
	FREQUENCY	500Hz~18kHz (8.0kHz)	Régle la fréquence sur laquelle agit l'égaliser pour les hautes fréquences. Ce paramètre n'est accessible que si EQ HI est sur ON.	○	○
EQ MID	Accentuation/atténuation des fréquences moyennes
EQ MID	GAIN	-12dB~12dB (0dB)	Régle l'ampleur de l'accentuation/atténuation des fréquences moyennes de -12 à +12 dB. Ce paramètre n'est accessible que si EQ MID est sur ON.	○	○
	FREQUENCY	40Hz~18kHz (1.0kHz)	Régle la fréquence sur laquelle agit l'égaliser pour les fréquences moyennes. Ce paramètre n'est accessible que si EQ MID est sur ON.	○	○
	Q	0.1~2.0 (0.5)	Régle la largeur de la bande de fréquences moyennes affectée. Ce paramètre n'est accessible que si EQ MID est sur ON.	○	○
EQ LOW	Accentuation/atténuation des basses fréquences
EQ LO	TYPE	EQ LO, LO CUT (EQ LO)	Détermine si les basses fréquences sont accentuées/atteñuées (EQ LO) ou si les basses fréquences inutilles sont clairment coupées (LO CUT). Ce paramètre n'est accessible que si EQ LO est sur ON.	○	○
	GAIN	-12dB~12dB (0dB)	Régle l'ampleur de l'accentuation/atténuation des basses fréquences de -12 à +12 dB. Ce paramètre n'apparait que si TYPE est réglé sur EQ LO. Avec un réglage LO CUT, il n'apparait pas.	○	○
	FREQUENCY	40Hz~1.6kHz (125Hz)	Régle la fréquence sur laquelle agit l'égaliser pour les basses fréquences. Ce paramètre n'est accessible que si EQ LO est sur ON.	○	○
Niveau d'effet par boucle départ/retour
REV SEND	NIVAU DE DÉPART DE REVERB	0~100 (0)	Régle le niveau du signal envoyé de la piste à l'effet reverb.	○	○
CHO SEND	NIVAU DE DÉPART DE CHORUS/DELAY	0~100 (0)	Régle le niveau du signal envoyé de la piste à l'effet chorus/delay.	○	○
FADER	FADER	0~127 (100)	Régle le volume actuel.	○	○	○
ST LINK	COUPLAGE STEREO	On/Off (Off)	Commutateur on/off pour étabir un couplage stéreo de deux pistes mono (Réf. P:20)	○	○
INVERT	INVERSION	On/Off (Off)	Détermine si la phase d'une piste est inversée ou non. Choisissez Off pour une phase normale ou ON pour inverser la phase.	○	○

NOTE

Utilisez la touche contextuelle ON/OFF pour commuter ON/OFF les paramétres EQ HI, EQ MID, EQ LO, REV SEND, CHO SEND et INUERT
- Quand un couplage stéreo (ST LINK) est sur ON, le paramètre INJERT s'affiche comme INJERT L pour la piste impaire et INJERT R pour la piste paire.

Pistes mono : 1~24

Pistes stereo:1/2~23/24

Report de plusieurs pistes sur 1-2 pistes

Reportez plusieurs pistes en un nouveau fichier mono ou stéreo dans le même projet.

Réglages de la piste de destination du report PROJECT>REC>BOUNCE TR

Partez de I'ecran de base

1

PROJECT

Pressez.

2

Sélectionnez REC.

PROJECT

Changer de

menu

Sélectionnez BOUNCE

Pressez.

REC SETTING

BITLEN 116bit

BOUNCE TR Mute

REC MODE Overwrite

Changer de

menu

m - 1 0 ;

Pour inclore dans le report le signal de la piste qui est écrasé par ce report.

4

Selectionnez P1a.

REC SETTING

BITLEN 116bit

BOUNCE TR Play

REC MODE Overw

Changer le

réglage

BOUNCE TR : piste de destination du report

Réglage
Mute	Coupe (n'inclut pas) la piste de destination du report (valeur par défaut)
Play	Lit (inclut) la piste de destination du report

5

Retournez au début du projet.

Sélectionnez les pistes sources du report (réglez chacune en lecture).

PLAY/MUTE/REC

Prête à la lecture sivoyant

allumé en vert

Presse 1-2 fois pour allumer le voyageant en vert.

2

Sélectionnez la ou les pistes de destination du report.

MUTE/REC

En rouge, l'enregistrement

est possible

Pressez 1-2 fois pour allumer levoyant en rouge.

CONSEIL

• Le report ou "Bounce" est la réunion de données audio de plusieurs pistes et fichiers en un seul fichier mono ou stéreo.

Cela s'appelle également "enregistrement ping-pong".

Fichier stéreo

• Pour également dire (et inclure dans le report) le signal de la piste de destination où se fait l'enregistrement du report, réglez BÜUNCE TR sur P1ay comme déscrit à l'étépe 4 de "Réglages de la piste de destination du report".
• Un nouveau fjichier sera créé dans le même projet.
• Si vous avez choisi une piste mono comme destination de report, les signaux enregistrés seront mixés en mono. Si vous avez choisi une paire de pistes coupées en stéreo, les signaux enregistrés seront mixés en stéreo.

Report

3

Note: pressez à nouveau la touche contextuelle BOUNCE pour annuler le mode de report.

4

5

6

NOTE

• Cette opération peut être annulée en pressant la touche contextualue UHDQ.
• Si vous reportez en stéreo sur deux pistes mono, réglez le panoramicque de la piste impaire sur L 100 (à fond à gauche) et celui de la piste paire sur R 100 (à fond à droite).

Régler la balance de mixage (écoute)

1

Pressez pour lancer la lecture.

2

Réglez la balance de mixage compensant les réglages de niveau d'enregistrement, volume, panoramicique et égaliseur pour chaque piste.

Veilaz e ce que le segment rouge (0 dB) ne s'allume pas sur l'indicateur de niveau MASTER.

3

Pressez pour arreter.

Lecture de la piste après report

1

Mettez en lecture les pistes de destination du report. Pressez 1-2 fois pour allumer le voyant en vert. PLAY/MUTE/REC Prête à la lecture si voyant allumé en vert

2

Désactivez la lecture des pistes sources du report.

3

4

Emploi d'un effet de mastering

Utilisez un algorithme de mastering comme effet par insertion sur la piste master avant d'enregistrer pour n'affector que le mixage de réduction.

Insérez un effet par insertion avant le fader MASTER

1

EFFECT

Pressez.

Selectionnez ON/OFF et reglez-le sur On.

INSERT EFFECT

Changer de menu

Changer le réglage

Selectionnez ALGORITHM et règlez-le sur Mastering.

INSERT EFFECT

Changer demenu

Changer le réglage

Selectionnez INPUT SRC (source d'entrée) et règlez-la sur Master.

INSERT EFFECT

Changer de menu

Changer le réglage

Sélectionnez PATCH et choisissez-le.

INSERT EFFECT

Changer de menu

Changer le réglage

Séléctionne un patch pendant la lecture du projet (écoutez l'effect de ce patch sur le projet etChoisissez-en un que you aime).

PLAY

6

Pressez.

NOTE

• Si I'effet par insertion est appliqué préalablement avant le fader MASTER, vous ne pouvez pas l'appliquer aux pistes, que ce soit à l'enregistrement ou à la lecture.
• À l' étape 5, si vous notez une qualconque distorsion due à l'effet de mastering, contrôle le son lu sur les pistes et adapteze-le en baissant les faders de ces dernières (si le son d'une piste suffre de distorsion, ajustez cette piste).
• Vous pouvez selectionner les algorithmes Stereo, Dual, Mic ou Mastering. Si vous désissiez un autre algorithme, l'insertion se fait sur les entrées.

CONSEIL

Voupsouszusselectionnerunalgorithmemastering pourtraiturimixagestereo.

Trajet du signal d'enregistrement vers la piste master

Enregistrement sur la piste master

Enregistrez un mixage stéreo "final" comme mixage de réduction sur la piste MASTER. Les signaux sont enregistrés sur la piste master après être passés par le fader MASTER.

Enregistrement sur la piste MASTER

Préparez en réglant les niveaux des signaux

1 2

STOP REW
Maintenez et pressez
pour revenir au début.

Puis pressez PLAY pour lancer la lecture et reglez les niveaux de chaque piste.

Réglez le niveau du signal quionne par le fader master.

Veiliez à ce que le segment rouge (0 dB) ne s'allume pas sur l'indicateur de niveau MASTER.

3

Presse pour arreter.

Enregistrez sur la piste master

4

Pressez 1-2 fois la touche de statut MASTER pour allumer

MASTER/MIX DOWN/PLAY le voyant en rouge. En rouge, l'enregistrement est possible

5

STOP REW
Maintenez et pressez
pour revenir au début.

6

Presse dans l'ordre pour lancer l'enregistrement.

7

Presse pour arreter.

NOTE

Les réglages de panoramicique, de balance, des effets par insertion et par départ/retour de chaque piste affectent les signaux envoyés à la piste MASTER.

Lisez la piste master

1

Cela coupe toutes les autres pistes et désactive tous les effets.

2

3

3

Désactivez la lecture de la piste MASTER

4

La coupure des autres pistes est annulée et leurvoyant de statut repondre son état anterieur.

CONSEIL

• Chaque projet peut avoir une piste MASTER.
• Un fichier peut être assigné à la piste MASTER.
• Si vous faiteses votre mixage de réduction depuis le milieu d'un morceau, il sera toujours enregistré dans un nouveau fichier.
• Durant l'enregistrement, vous pouvez vérifier les niveaux de lecture de chaque piste et le niveau d'enregistrement de la piste MASTER.
• Les signaux qui passent au travers du fader MASTER sont les mêmes que ceux envoyés par les prises de sortie OUTPUT.
• Cette opération peut être annulée en pressant la touche contextualue UHDQ.
• Vous pouvez utiliser le métronome durant la lecture.

Réf.: Lecture consécutive de plusieurs projets

P.97

Emploi de l'échantillonneur pour faire des morceaux

Utilisez les fonctions d'échantillonneur du R24 pour facilement creer des pistes d'accompagnement, des parties rhythmiques et autres pistes basiques de haute qualité sonore. Ces fonctionnalités peuvent servir à creer une grande variété de musiques, de simples maquettes jusqu'à des enregistrements avec production.

1 Faites une boucle pour obtenir la rythmique de base de tout le morceau.

Voussoupvezassigner une rhytmique composée des bocules inclues et les fonctions rhytmiques de l'appareil à une piste (pad) et la mesure en boute. Voussoupvezdevelopper voire vision de la totalité du morceau en seLECTIONnant par exemple des bocules de batterie et d'autres éléments qui vous inspirent.

Réf.: Assignation de pistes

Réglages de boucle

P.49

P.50

2

Tout en écouteant la boucle rythmique que vous avez préparée, enregistrez la guitare, la basse, le clavier et d'autres instruments pour creer d'autres données de boucle.

Continuez d'enregistrer jusqu'à ce que vous soyez satisfait de votre interprétation d'un riff, de la partie d'accompagnement ou d'une autre phrase musicale. Vous pouvez ne mettre en boucle que les parties que vous aimez dans vos enregistements.

Réf.: Réglages de boucle

P.50

3

Répétez l' étape 2 pour enregistrer d'autres phrases à employerer comme bocles.

Préparez toutes les phrases nécessaires pour composer votre morceau.

4

Quand les boucles sont prêtes, déclenchez-les avec les pads et pensez à la structure complète du morceau.

Jouez sur les pads par dessus le rythme et pensze au déroulement de la totalité du morceau et à la façon d'assembler les données mises en boute.

Réf.: Jeu sur les pads

P.52

5

Après avoir déterminé la structure du morceau, créez la série (données de jeu en boucle pour la totalité du morceau).

Une série peut être programmée en jouant en temps réel sur les pads, accompagné par un rythme (clic), ou pas à pas (programmation pas à pas). Ainsi, vous pouvez composer les pistes de base, y compris les parties d'accompagnement et la rythmique de tout un morceau.

Réf.: Créez une série

P.53

6

Enregistrez les voix, solos de guitare et autres parties en écouteant la séquence.

Enregistrez les voix et instruments principaux en mesure avec les pistes d'accompagnement de base.

Vue d'ensemble des fonctions d'échantillonneur

Avec le R24, vous pouvez assigner des fichiers audio et des patterns rythmiques aux pistes, qui peuvent ensuite être lus en temps réel à l'aide des pads.

Les réglages suivants peuvent être faits pour le jeu sur les pads.

• Type de lecture des pads
• Quantification globale pour corriger les erreurs de timing

VoussoupiezaussiréglerleR24pourmettre en bouteunfichieraudio assignéaune piste.Lepointde débutetla longueurdeboutepeuventetre fixés.

De plus, les fichiers audio et patterns rythmiques qui ont eté assignés aux pistes et régles en boucle peuvent servir à creer une séquence, y compris les parties d'accompagnement et la rythmique de tout un morceau.

Une série peut être programmée en jouant en temps réel sur les pads, accompagné par un rythme (clic), ou pas à pas (programmation pas à pas).

Mesures et temps peuvent être insérés et supprimés, et le format de mesure (signature rythmique) peut aussi être changé.

Les fichiers audio assignés aux pistes peuvent aussi être modifiés, y compris par changement de leur tempo sans changement de hauteur, suppression des parties inutiles, application de fondus entrants et sortants, et changement du tempo (BPM).

Assignnlation de pistes

Pour utiliser la fonction d'échantillonneur, assignez d'abord des fichiers audio et patterns rhythmiques aux pistes. Dans cet exemple, nous expliquons comment assigner les boucles générées dans la mémoire USB incluse.

TRACK

Pressez.

Selectionnez la piste à assigner.

Sélectionner la

Sélectionnez TAKE (prise).

Changer de menu

Pressez.

Selectionnez LOOP[USB].

Changer de menu

FILE	Fichiers audio du projet en cours
PATTERN	Patterns rhytmiques
LOOP[USB]	Boucles dans la mémoire USB
OTHER PRJ	Fichiers audio dans d'autres projets

Pressez.

Selectionnez une boucle.

Selectionner un fichier

Pressez.

NOTE

• Pour charger un fisier audio depuis un autre projet, Sélectionnez OTHER PRJ (autre projet) à l' étape 4. Depuis PROJECT, Sélectionnez le projet qui contient le fisier. Ensuite, depuis NEXT (suivant), Sélectionnez le fisier. Changez si nécessaire le nom du fisier avant le chargement.
• Un nouveau projet reprend, le tempo (BPM) du premier fisier audio assigné à une piste.
• Dans le menu LOOP[USB], vous pouvez voir les fichiers du dossier ZOOM_R24/LOOP de la mémoire USB. Pour utiliser une nouvelle mémoire USB, créez dans celle-ci un dossier de même nom à l'aide d'un ordinateur (Réf. P.109), ou utilisez l'options STORAGE>INIT du menu USB et placez les bouclés dans le dossier.
• Si des patterns rythmiques sont assignés à plusieurs pistes et lus simultanément, ou si des patterns avec de nombreux événements de déclenchement de note sont lus, tous peuvent ne pas être joués en raison de la limite maximale de polyphonie de l'appareil.
• À l'étépe 2, vous pouvez aussi sélectionner des pistes en pressant leur touche de statut.

CONSEIL

Vou puevez aussi faire jouer les fichier audio et pat- terns rythmiques quand vous les selectionnez.

Lancer la lecture

Arreter la lecture

Réglages de boucle

Faites les réglages de boucle séparément pour chaque piste.

Activez les bocules (LOOP ON) et reglez leurs points de départ et leurs longueurs.

Mise de pistes en boucle

Activez/désactivez les boucles (ON/OFF) pour chaque piste.

TRACK

Pressez.

Selectionnez la piste àmettre en boucle.

Selectionnez LOOP.

Pressez.

Selectionnez ON/OFF et reglez-le sur OH pour activer la lecture en boucle.

Changer le réglage

NOTE

• Levoyant de la touche de statut d'une piste dont L'OP est reglé sur UN s'allume en orange et non en vert quand on l'active pour la lecture. En outre, une piste avec L'OP sur UN ne peut pas servir à enregistrer (sonvoyant ne s'allumera pas en rouge). Les fonctions suivantes peuvent être employées quand une piste a L'OP reglé sur UN.
• Le pad peut servir à déclencher la boucle.
• Presser la touche P'LI'I lance la lecture de la boute.
• Des données de sequence peuvent être enregistrées.
• Quand un pattern rythmique est assigné à une piste, il ne peut pas être mis en boucle.
• À l'étépe 2, vous pouvez aussi seLECTIONner des pistes en pressant leur touche de statut.

Réglage du segment mis en boucle

Le segment mise en boucle (point de départ et longueur) peut être fixé pour les pistes ayant des fichiers audio assignés et L'OP régle sur OH.

TRACK

Pressez.

Sélectionnez la piste àmettre en boucle.

Selectionner la

Selectionnez LoOP.

Changer demenu

Pressez.

Selectionnez POSITION.

Changer demenu

Pressez.

Définissez le point de début de boucle.

Point de début

Repérer
Changer le point de début

Pressez sous le nith pour fixer la longueur de la boucle.

CONSEIL

• Quand vous reglez le point de début et la longueur de la boucle, vous pouvez alterner entre les deux avec les touches contextuelles P05I (position) et LENGTH (longueur).
• Vous pouvez aussi dire le fichier audio que vous reglez.

Lancer la lecture

Arreter la lecture

Avance rapide

Retour rapide

Zoom sur la forme d'onde

Pour régler le point de début et la longueur de la boucle, vous pouvez zoomer sur la forme d'onde affichée. Le facteur de zoom peut atteindre 32x.

Pressez zoomer.

Sous

2000 pour

Changer le zoom

Jeu sur les pads

Pressez un pad sous un fader pour déclencher le fichier audio ou le pattern rythmique assigné à cette piste.

1
Pressez un pad.

MASTER

Pressez un pad en maintenant REPEAT/STOP pour activer la lecture en boucle (si PRD est regle sur 1Shot).

MASTER

Pressez à nouveau un pad en maintenant REPEAT/STOP pour arrêter la lecture en boucle.

Réglage de la méthode de lecture

Réglez la façon dont fonctionnement les pads quand on en joue.

1
TRACK
Pressez.
2

Selectionnez P ^R et réglez la méthode de lecture.

Changer de
menu

Changer le réglage

PAD : méthode de lecture
Réglage
Repeat	Lecture en boucle
Gate	Arrêt de la lecture au relâchement du pad
1Shot	Lecture complète du fischier même si le pad est relichéé avant

Réglage de la quantification globale

L'appareil peut être régé pour corriger les erreurs de timing lors du jeu sur les pads ou de la programmation en temps réel de données de séquence pour que lessons soient alignés sur les mesures et les temps.

Amenez le curseur sur la zone d'affchage de la quantification globale et reglez cette dernière.

Quantification globale
Réglages
8Bars, 4Bars, 2Bars, 1Bar (valeur par défaut)	8 mesures, 4 mesures, 2 mesures, 1 mesure
1/2, 1/2T, 1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32	Blanche, blanche de triquet, noire, noire de triquet, croche, croche de triquet, double-croche, double-croche de triquet, triple-croche
Hi	1 tic (1/48e de noire)

NOTE

• Quand vous appuyez sur un pad, le son sera retardé afin de tomber sur la division régée pour la quantification (mesure, note).
• Le pad clignote durant la lecture.
• Quand vous arrêtez la lecture, l'opération est retardée afin de tomber sur la division régée pour la quantification (mesure, note).

Créez une série

Assignez aux pistes des fichiers audio et des patterns rhythmiques et reglez leur paramètre LDP sur OH. Combinez-les pour creer des parties d'accompagnement, des rythmes et autres données (données de séquence) pour la totalité d'une piste. Une séquence peut être programmée en temps réel ou en pas à pas.

Creez une série par programmation en temps réel

Avec la programmation en temps réel,
vous pouvez créé une série en
jouant sur les pads en mesure avec le
rythme (metronome).

1 2

TRACK

Pressez.

2

Selectionnez TRK SEQ (sequence de piste).

Pressez.

3

REC PLAY
Maintenez et pressez pour lancer la programmation en temps réel.

Jouez sur les pads en mesure avec le rythme pour programmer vos données.

5

Pressez et maintenance sous delete pour supprimer la programmation. Tant que le pad d'une piste est pressé, les données déjà programmes durant ce temps sur cette piste sont suprimées.

6

Sop Pressez pourmettre fin à laprogrammation.

NOTE

• Si votre timing n'est pas parfait, il sera corrigé conformément au réglage de quantification.
• Un précompte de métronome peut également être régle (Réf. P.36).

Créez une série par programmation en pas à pas

Une série peut être créé par programmation pas à pas.

TRACK

Pressez.

Sélectionnez TRK SEQ (sesquence de piste).
Changer de

Pressez.

Lancez la programmation pas a pas.

Pressez.

Amenez le curseur sur la position où vous voulez programmer ou supprimer des données.
Déplacer le

Pressez sous + ou pour changer la longueur d'un pas en une mesure, un temps ou une double-croche.

5

Pressez un pad pour programmer à cet endroit les données de ce pad.

Pressez ENTER pour valider la programmation de données à cet endroit de la piste.

TRACK SEQUENCEER 009-01-001Bar4/4
Note-on (déclenchement de note)

Longueur de la boucle ou du pattern rythmique

6

Pressez sous AFIN de supprimer les donne programmées à cet endroit.

7

Presse pourmettre fin à laprogrammation.

Suppression de données

Quand vous utilisez la programmation pas à pas, vous pouvez supprimer en même temps les données situées avant et après la position du curseur.

Amenez le curseur sur la position des données que vous voulez supprimer.

Déplacer le curseur

5

Sélectionnez EXECUTE.

Changer de menu

Pressez.

Retour d'un pas en arrête

Avance d'un pas en avant

Pressez

sous

EDIT

Selectionnez DEL EVENT (supprimer événement).

Changer de menu

Pressez.

Sélectionnez MODE et réglez-le sur Before (avant) ou After (après) pour supprimer les données situées à gauche ou à droite du curseur.

Changer de menu

Changer le réglage

Édition d'une série

Quand vous programmez une série en pas à pas, vous pouvez insérer et supprimer des temps. Vous pouze aussi changer la signature rythmique.

Insertion et suppression de temps

Quand vous programmesz une série en pas à pas, vous pouvez insérer et supprimer des temps. Vous pouvez insérer et supprimer un nombre de temps différent de la signature rythmique du projet, en ne changeant ainsi la signature rythmique que pour cette partie.

Lancez la programmation pas a pas.

Pressez.

Pressez sous + ou pour changer d'un pas la longueur.

Amenez le curseur sur la position où vous poulez insérer ou supprimer des temps.

Déplacer le
curseur
A

Retour d'un pas en arrête

Avance d'un pas en avant

Pressez
sous

5 Sélectionnez INS BEAT pour insérer des temps ou DEL BEAT pour en supprimer.

Pressez.

6 Sélectionnez BEAT et indique le nombre de temps que vous pouze insérer ou supprimer.

7 Sélectionnez SIGNATURE et réglez-la sur No pour ne pas changer la signature rhytmique ou sur Add pour la changer.

Sélectionnez EXECUTE.

Pressez.

NOTE

• Quand vous insérez des temps, lessons des bouches et fichiers lus seront coupés en ce point.

• Quand vous supprimez des temps, lessons des bouches et fichiers lus à cet endroit seront d'autant raccourcis.

• Si vous insérez ou supprimez des temps qui diffèrent de la signature rythmique régée, la signature rythmique de cette partie peut changer selon le réglage SIGNATURE.

SIGNATURE : réglage de signature rythmique
Réglage
No	La signature rythmique ne change pas. Les temps sont décalés du nombre de temps insérés ou supprimés.
Add	Si vous insérez des temps, la signature rythmique de la mesure contenant le dernier temps insérécherga. Par exemple, si 3 temps sont insérés dans un morceau en 4/4, la mesure à laquelle a été ajouté le 3e temps passée en 7/4. 4/4 1 2 3 4 Trois temps insérés ici 4/4 7/4 4/4 1 2 3 4 1 1 2 3 4 1 1 2 3 4 1 1 2 3 4 1 1 2 3 4 1 1 2 3 4 1 1 2 3 4 1 1 2 3 4 1 1 2 3 4 1 1 2 3 4 1 1 2 3 4 - Si vous supprimez des temps, la signature rythmique de la mesure dans laquelle ils sont supprimés changera. Par exemple, si 3 temps sont supprimés d'un morceau en 4/4, cette mesure passera en 5/4. 4/4 1 2 3 4 1 1 2 3 4 1 1 2 3 4 1 1 2 3 4 1 1 2 3 4 1 1 2 3 4 1 1 2 3 4 1 1 2 3 4 1 1 2 3 4 1 1 2 4 1 1 2 3 4 1 1 2 3 4 1 1 2 3 4 1 1 2 3 4 1 1 2 3 4 1 1 2 3 4 1 1 2 3 4 1 1 2 3 4 1 1 2 3 4 1 1 2 3 4 1 1 2 3 4

Changement de la signature rythmique

Durant la programmation pas à pas d'une série, vous pouvez aussi changer la signature rythmique.

Lancez la programmation pas a pas.

Pressez.

Amenez le curseur sur la position où vous voulez changer la signature rhytmique.

Retour d'un pas en arrête
Avance d'un pas en avant

Allez dans la zone d'affichage de signature rythmique et changez le réglage.

Changement de la signature rythmique
Plage de réglage
1/4~8/4	Signature rythmique

Suppression d'une signature rythmique insérée

1 Amenez le curseur sur la position où vous pouze supprimer la signature rythmique.

Lecture de la séquence

Utilisez les procédures suivantes pour dire la série que vous avez faite.

Lecture depuis le séquenceur

1

Pressez.

2

Selectionnez TRK SEQ (sequence de piste).

Changer menu

Pressez.

3

Pressez.

Pressez pour arreter.

STOP REW
Maintenez et pressez
pour revenir au début.

Lecture depuis l'écran de base

1

Pressez sous pour activer/ désactiver la séquence de piste.

INS REU CHO

PR1800

0:00:00:000

001-01-00

120.0 4/4 1Bar

SOURCE SWAP TAXED

2

PLAY

Pressez.

INS REU CHO

PRJ888

0:00:00:000

001-01-00 0000

120.0 4/4 1Bar

Sequence de piste activée

STOI

Presser pour arrête

FF

Presser pour avancer rapidement

REW

Presser pour reculer rapidement

Maintenez

STOP

et pressez

REW

pour revenir au début.

Changement du tempo (BPM)

Le tempo (BPM) de chaque piste est automatiquement calculé quand un fjichier audio lui est assigné. Néanmoins, selon les données, le résultat calculé peut différer de la valeur réelle de BPM. Si c'est le cas, utilisez les procédures suivantes pour régler la valeur de BPM. La valeur de BPM régée sert de tempo standard pour changer le tempo de l'audio sans changer sa hauteur.

Pressez.

Sélectionné la piste dont vous voulez changer le réglage.

Sélectionnez BP et changez le réglage.

NOTE

Le BPM est calculé pour un fichier audio sur la base d'un 4/4.
- Quand une piste est enregistrée, la valeur actuelle de BPM est employée.

Changement du tempo de l'audio sans changement de hauteur

Quand un fjichier audio est assigné à une piste, vous pouvez changer son tempo sans changersa hauteur (etirement/contraction dans le temps ou "time-stretch"). Vous pouvez changertoutes les pistes d'un coup ou certaines individuellement.

Sachez que cette opération écrasera le fichier audio d'origine.

NOTE

• Les opérations de STRETCH ne peuvent pas etre annulées (UNDO).
• Les opérations de STRETCH écrasent les fichiers audio d'origine. Si vous poulez sauvégarder les fichiers d'origine, faites préalablement une copie du projet et des fichiers (Réf. P.93).
• Le tempo (BPM) de chaque piste est automatiquement calculé quand un fichier audio est assigné. Néanmoins, selon les données, le résultat calculé peut différer de la valeur réelle de BPM. Réglez BPM pour chaque piste (TRACK > BPM) si cela se produit (Réf. P.60). La valeur de BPM régée sert de tempo standard pour changer le tempo de l'audio sans changer sa hauteur.
  Le tempo d'un fisier audio peut etre amené jusqu'à 50% -150% de l'original. Si la valeur de tempo modifiee sort de cette plaque, un message d'erreur apparait, "TRACK X is out of the setting range" (X est le numero de piste) et le stretch est arrete.
• Si un pattern rythmique est assigné à une piste, l'écran de pattern rythmique s'ouvre après l'étape 3.

CONSEIL

Voupez pré-)ecouter les résultats du time-stretch individuellement pour chaque piste.

Presser pour pré-)couter

Presser pour arrêté la pré-écoute

Coupure des parties inutiles des fichiers audio

En retailant un fichier, vous pouvez supprimer les données audio extérieures aux limites que vous avez fixées comme nouveaux points de début et de fin du fichier. Cette opération écrase le fichier audio d'origine.

TRACK

Pressez.

Selectionnez la piste que vous désirez recadrer.

Selectionnez EDIT.

Pressez.

Selectionnez TRIM (retailer).

Définisse le nouveau point de début.

sous

EHD

pour définir la position de fin.

Repérer

Changer le réglage

Pressez

sous

EXEC

Sélectionnez YES.

Déplacer le

curseur

Pressez.

NOTE

L'opération TRIM ne peut pas etre annulée (UNDO).
- L'opération TRIM écrase le fichier audio d'origine. Si vous voulez sauvégarder les fichiers d'origine, faites préalablement une copie du projet et des fichiers (Réf. P.93).
- Si un pattern rythmique est assigné à une piste, l'écran de pattern rythmique s'ouvre après l'étape 3.

CONSEIL

• Les nouveaux points de début et de fin peuvent sinon être fixés à l'aide des touches contextuelles START (début) et END (fin).
  Utilisez la touche contextuelle 200M pour voir de plus pres la forme d'onde.
• Vous pouvez aussi faire dire le fjichier audio pendant que vous reglez ses points de début et de fin.

Lancer la lecture

Arreter la lecture

Avance rapide

Retour rapide

REW

Retour au point de départ

Réglage des fondus entrants et sortants

Lors de la lecture de fichiers audio normaux, de courts fondus sont appliqués à leur début et à leur fin. Vous pouvez toute fois les désactiver pour les pistes rythmiques et lessons dont l'attaque est importante.

1 TRACK Pressez.
2 Sélectionnez la piste dont vous désirez changer les réglages de fondu.

3 Sélectionnez FADE (fondu) et réglez-le sur Off si vous foulez le désactiver.

Changer le réglage

Vue d'ensemble des fonctions rythmiques

Avec le R24, vous pouvez selectionner un pattern rythmique pré-installe que vous aimez et jouer avec.
Voussoupez aussi ajouter des accents en temps réel quand vous jouez sur les pads.

Les réglages suivants, relatifs à la lecture des rhytmes, peuvent être faits.

• Changement dessons du kit de batterie et des pads
• Réglage des pads en mode roulement (poursuite des frappes quand le pad est maintainu pressé)
• Réglage de la sensibilité des pads

En outre, avec le R24, vous pouvez creer des patterns rhytmiques originaux.

Jouez sur les pads par dessus un rythme (click) et programmez vos données en temps réel ou une à une par programmation pas à pas.

Les réglages suivants peuvent être faits pour les patterns rhytmiques.

• Nombre de mesures (à la création d'un nouveau pattern)
• Signature rythmique (à la création d'un nouveau pattern)
  Volume
  Quantification
• Positions stéreo du kit de batterie
• Sons du kit de batterie

Les opérations suivantes peuvent être effectuées sur les patterns rythmiques.

• Copie de pattern
• Suppression de pattern
• Changement de nom de pattern
• Importation d'un pattern d'un autre projet
• Vérification de la mémoire de patterns encore disponible

Sélection d'un pattern rythmique

Sélectionnez un pattern rythmique et faites le jour.

1

RHYTHM

Pressez.

Selectionnez le pattern rythmique.

Selectionner le pattern

Nom du pattern rhytmique

3

Presser pour lire

Presser pour arrête

STOP REW
Maintenez et pressez
pour revenir au début.

CONSEIL

Yououpezchanger l'ordredespatterns.

Pressez la touche contextuelle - pour listing les patterns par ordre alphabetique.

Pressez la touche contextuelle No. pour listing les patterns par ordre numérique.

Sélection du kit de batterie

Selectionnez lessons du kit de batterie.

1

Pressez

sous

KET

2

Selectionnez le kit de batterie.

Selectionner le kit

Pressez.

NOTE

Le réglage de kit de batterie est sauvégarde avec chaque projet.

Jeu sur les pads

Voussoupiezajouterdesaccentsen tempsréel quandyoussjouezurlespadsous lesfadered piste.

RHYTHM

Pressez.

Jouez sur les pads.

Changement de banque

Vous pouvez changer les sons des pads.

Pressez 1-8Tr pour utiliser la banque des sons de kit de batterie, et pressez 9-16Tr pour utiliser celle des sons de percussion.

Roulements de batterie (jeu en continu)

Voupez regler un son de pad pour qu'il se repete a intervalle déterminé tant que le pad est pressé. C'est pratique pour par exemple programme des doubles-croches de charleston.

Pressez

sous

EQT

Sélectionnez PAD ROLL (roulement de pad) et réglez la cadence de répétition.

Changer de menu
Changer le
réglage

PAD ROLL : intervalle de répétition
Réglages
2/4~16/4	Noires x 2~16
3/8, 1/3, 1/4, 3/16, 1/6, 1/8, 1/12, 1/16, 1/24, 1/32	Noires pointées, blanches de triolé, noires, croches pointées, noires de triolé, croches, croches de triolé, doubles-croches, doubles-croches de triolé, triples-croches

MASTER

REPEAT/STOP

Pressez et maintenez REPEAT/ STOP, et pressez le pad dont vous désirez un roulement.

Si vous relâchez REPEAT/STOP avant le pad, le roulement se poursuit après relâchement du pad. Pressez à nouveau le pad pour arrêter le roulement.

Sensibilité des pads

Réglez la sensibilité des pads. Vous pouvez régler les pads pour qu'ils répondent par un volume constant à la force de frappe ou au déclenchement dessons qu'elle que soit la dynamique employée.

Pressez.

Sélectionnez SYSTEM.

Pressez.

Selectionnez PADI SENSE (sensibilité des pads) et réglez-la.

Changer de menu
Changer le réglage

PAD SENSE : sensibilité des pads
Réglage
Soft	Quelle que soit la force de jeu, lessons se déclenchent à volume doux.
Medium	Quelle que soit la force de jeu, lessons se déclenchent à volume moyen.
Loud	Qu'elle qu soit la force de jeu, lessons se déclenchent à volume élevé.
Lite	Sensibilité la plus haute—meme un jeu léger donne un fort volume.
Normal	Sensibilité moyenne.
Hard	Sensibilité BASSE—it faut-il jouer plus fort sur les pads pour atteoir un fort volume.
EX Hard	Sensibilité la plus BASSE—it faut-il jouer très fort sur les pads pour atteoir un fort volume.

Créez un pattern rythmique

Voussouvez créérésopropes patterns rhytmiques originaux.Àprés préparation,vous pouzecréer un pattern rhytmique par programmation en temps réel ou pas à pas.

Préparation à la création d'un pattern rythmique

Selectionnez un pattern rythmique vide et réglez son nombre de mesures, sa signature rythmique et sa quantification. Vous pouvez aussi vérifier la mémoire encore disponible pour les patterns rythmiques.

RHYTHM

Pressez.

Sélectionnez un pattern rythmique vide (un tel pattern a pour nom EMPTY).

Nom du pattern rhytmique

Selectionner le pattern

Allez dans la zone de quantification et reglez la valeur.

Déplacer le curseur

Changer le réglage

Quantifications
Rédlage
1/4	Noire
1/8	Croche
1/8T	Croche de triquet
1/16	Double-croche
1/16T	Double-croche de triquet
1/32	Triple-croche
Hi	Tic (1/48e de noir)

Pressez

sous

EDIT

Réglez le nombre de mesures et la signature rythmique.

Changer de menu

Changer le réglage

BAR LEN : nombre de mesures
Plage de réglage
1~99	Nombre de mesures
SIGNATURE : signature rythmique
Plage de réglage
1~8	Nombre de temps par mesure
MEMORY : mémoire
Affiche la mémoire de Patterns encore disponible

Pressez.

Creez un pattern rythmique par programmation en temps réel

Après avoir préparé, jouez sur les pads par dessus le rythme (metronome) pour creer un pattern rythmique par programmation en temps réel.

Lancez la programmation.

Jouez sur les pads en mesure avec le rythme pour programmer vos données.

Now Recording...

Supprimez la programmation.

Maintenez pressé sous et presse un pad. Tant que ce pad est pressé, les données déjà programmées sur cette piste sont effacées.

Pressez sous ALL DEL pour effacer les données déjà programmées sur toutes les pistes.

Mettez fin à la programmation.

NOTE

• Si votre timing n'est pas parfait, il sera corrigé conformément au réglage de quantification.
• Selon le réglage de sensibilité du pad, la force employée pour jouer des pads est aussi enregistrée comme changement de volume.
• Un précompte de métronome peut également être régle (Réf. P.36).

Creez un pattern rythmique par programmation en pas à pas

Après avoir préparé, vous pouvez programmer les notes une par une (programmation pas à pas) pour creer un pattern rythmique.

Lancez la programmation.

Pressez.

Amenez le curseur sur la position où vous voulez programmer ou supprimer des notes.

Déplacer le
curseur

Retour en arrêté d'un temps

Avance d'un temps

L'axe horizontal représenté les mesures et l'axe vertical les pads par numéro. Un pas (une case) correspond à l'intervalle de quantification régle.

Jouez sur les pads pour programmer des notes à la position actuelle. Le volume de chaque note correspondra à la force avec laquelle elle a été jouée (sauf réglage autre de la sensibilité).

Presse ENTER pour ajouter a cet endroit une note ayant un niveau de volume fixe.

4 Supprimez une note ou changez son volume.

Pressez sous delete pour supprimer une note programmée.

Tournez pour changer le volume de la note presente à cet endroit.

Fort (dynamique elevée)

Doux (dynamiqueasse)

5 Mettez fin à la programmation. STOP

Pressez.

NOTE

• Les notes programmesées entre les positions correspondant au réglage actuel de quantification ne peuvent pas été suprimées. Une note occuant une telle position apparait comme un "X".
• À l' étape 4, vous pouvez aussi utiliser la molette pour programmer et supprimer des notes.

Copie de patterns rythmiques

Vous pouvez copier un pattern rythmique afin par exemple de partir de lui pour en creer un nouveau.

RHYTHM

Pressez.

Selectionnez le pattern rythmique que vous voulez copier.

Sous

EDIT

Selectionner le pattern

Selectionnez COpy (copier).

Changer demenu

Pressez.

Sélectionnez COPY

TO (copier dans).

Changer de menu

Pressez.

Selectionnez la destination de la copie.

Selectionner le pattern

Selectionnez EXECUTE.

Changer demenu

Pressez.

CONSEIL

À l' étape 5, vous pouvez changer l'ordre de la liste des patterns.

Presse la touche contextuelle - pour lister les patterns par ordre alphabetique.

Presse la touche contextuelle No. pour listing les patterns par ordre numérique.

Suppression de patterns rythmiques

Vou pouve supprimer des patterns rhythmiques.

RHYTHM

Pressez.

Selectionnez le pattern rythmique que vous voulez supprimer.

Selectionnez DELETE (supprimer).

Changer de menu

Pressez.

Selectionnez YES.

Pressez.

Changement des noms des patterns rythmiques

Vous pouvez changer le nom des patterns rhythmiques.

RHYTHM

Pressez.

Selectionnez le pattern rythmique dont vous poulez changer le nom.

Pressez

Sous

EDIT

Selectionner le pattern

Selectionnez RENAME (renommer).

Changer demenu

Pressez.

Changez le nom.

PATTERN RENAME

DELETE INSERT

Déplacer le curseur

Changer de caractère

Pressez.

DELETE

Supprimer le caractère

INSERT

Insérer un caractère

Importation de patterns rythmiques

You pouvez importer des patterns rhythmiques d'autres projets.

Vousspuvezimportetouslespattnernsrythmiques(Fl1)d'uncoupouunàlafois(Each).

1

RHYTHM

Pressez.

Pressez

sous

EDT

000:08Bea101[004]

001-01-00|1/16 4/4

Selectionnez IMPORT.

Changer demenu

Pressez.

Selectionnez MODE et reglez-le sur A11 (tous) ou Each (chacun).

Changer demenu

Selectionnez PROJECT.

Changer demenu

Pressez.

Selectionnez le projet source.

Selectionner le projet

Pressez.

7

Selectionnez NEXT (suite).

Change menu

Pressez.

8

Selectionne le pattern rythmique à importer (en cas de réglage Each).

Selectionner le projet

Pressez.

9

Selectionnez le pattern rythmique de destination de l'importation (en cas de réglage Each).

Selectionner le projet

Pressez.

10

Sélectionnez YES.

Déplacer le curseur

Are You Sure?

Pressez.

NOTE

• Les patterns rythmiques de l'emplacement de destination seront écrasés. Avec un réglage R11, tous les patterns rythmiques d'origine du projet seront supprimés. Avec un réglage Each, seul le pattern rythmique sélectionné comme destination sera supprimé.
• À l' étape 8 ou 9, vous pouvez changer l'ordre de la liste des patterns.

Pressez la touche contextuelle - pour lister les patterns par ordre alphabetique.

Pressez la touche contextuelle No. pour listing les patterns par ordre numérique.

Réglage du volume et du placement stéreo

Vouss pouvez changer le volume d'un pattern rythmique et le placement stéreo du kit de batterie.

RHYTHM

Pressez.

Sélectionné le pattern rythmique dont vous pouze faire les réglages.

sous

EDIT

Selectionner le pattern

Sélectionnez un paramètre de menu et changez son réglage.

Changer demenu

Changer le réglage

DRUM LVL : volume de la batterie
Plage de réglage
1~15	Volume de la batterie
POSITION : placement de la batterie
Réglage
Listener	Les futs sont placés de gauche à droite comme entendus du côté pub-lic
Player	Les futs sont placés de gauche à droite comme entendus du côté bat-teur

NOTE

Les réglages de POSITION sont sauvégardés pour chaque projet.

Assignnation de patterns rythmiques aux pistes

Le pattern rythmique affiché à l'écran peut aussi être assigné à une piste.

RHYTHM

Pressez.

Selectionnez le pattern rythmique a assigner.

Selectionner le pattern

Tout en pressant sous FETL, presse le pad de la piste à laquelle vous pouze assigner le pattern.

NOTE

• Si des patterns rythmiques sont assignés à plusieurs pistes et lus simultanément, ou si des patterns avec de nombreux événements de déclenchement de note sont lus, tous peuvent ne pas être joués en raison de la limite maximale de polyphonie de l'appareil.
• Quand un pattern rythmique est assigné à une piste, il ne peut pas être mis en boucle.
• Quand vous pressez la touche contextuelle RSSIGN (assigner), les pads des pistes actuellement régles sur New Take (nouvelle prise) clignotent.

CONSEIL

• Vous pouvez aussi assigner des patterns rythmiques depuis le menu TRACK (Réf. P.22).
• À l' étape 2, vous pouvez changer l'ordre de la liste des Patterns.

Pressez la touche contextuelle H-2 pour listing les patterns par ordre alphabetique.

Pressez la touche contextuelle No. pour listener les patterns par ordre numérique.

Vue d'ensemble des effets et des patches

Vou puez selectionner des patches preprogrammés (presets) dans le R24 et facilement applier leurs effets. Vou puez aussi modifier ("editor") et sauegarder des patches, les regler finement et traiter les pistes pour les besoines spécifiques des morceaux. Les opérations sur les effets et les patches ne peuvent se faire que si le projet a une fréquence d'échantillonnage de 44,1 kHz.

Procedure d'utilisation des effets et patches

Algorithms et patches

Un effet simple, qui est appelé "module d'effet" (ou "module"), est constitué de deux éléments—le type d'effet et ses paramètres, qui contrôle comment est traité le son. Un "patch" est le résultat du réglage du type d'effet et des paramètres de chaque module. Un "algorithme" est un arrangement ordonnée des modules d'effet régés sur des valeurs par défaut préparées pour différents types d'enregistrement et d'autres buts.

Algorithms

Clean

Aco/Bass

Patches

COMP/ LIMTER

EFX

PRE AMD

6BAND 5G

ZNR

MODULATION

REVERB

PATCH LEVEL

Module

Type d'effet

Paramètres

Ensemble

Flanger

Depth

Rate

Resonance

Manual

Effets par insertion et par boucle département/retour

Les effets par insertion d'un projet complen- nent 330 patches répartis en 9 algorithms. Vous pouvez selectionner les algorithmes et les patches qu'ils contiennent en fonction de votre application et déterminer où insérer ces patches. Deux types d'effet par boucle départ/retour,

connectés en interne dans la section table de mixage, se reglent au moyen des niveaux de départ de la table de mixage (volume de signal envoyé à l'effet), et ils peuvent être utilisés en même temps.

Entrée/sortie des effets par insertion et boucle département/retour

Les deux types d'effet intégrés au R24—effets par insertion et effets par boucle département/retour— peuvent être utilisés en même temps.

Emploi des effets et des patches

Les patches seLECTIONnement et se reglent de la même façon pour les effets par insertion et les effets par boucle départ/retour.

Selectionnez les modules les plus appropriés dans les algorithmes, éditez les types et paramètres de patch et sauvégardez-les pour un usage ultérieur.

Il existe quelques différences majorues entre les deux types d'effet lorsque vous faites les réglages. Pour les effets par insertion, vous doivent seLECTIONner les patches et définiir leurs points d'insertion. Pour les effets de boucle départ/retour, vous doivent régler le niveau de départ des signaux à l'aide de la table de mixage.

Les autres fonctions se nomment IMPORT pour importer les patches d'un autre projet et REC SIG pour n'appliquer l'effet qu'à l'écoute de contrôle du signal lu.

Les procédures d'emploi des effets sont les mêmes, que l'on utilise le R24 comme enregistrer ou comme interfacie audio, mais les patches peuvent aussi être initiaisés quand l'unité sert d'interface audio (INITI).

Effets par insertion

Nom de l'algorithme	Nom affché	Nombre de patches (préprogrammés)
Sons clairs et crunch adaptations aux guitares
Clean/Crunch	Clean	30 (21)
Sons saturés et avec distorsion adaptations aux guitares
Distortion	Distortion	50 (45)
AlGORITHM de simulation d'instrument adapteaux guitares
Aco/Bass SIM	Aco/Bass	20 (10)
AlGORITHM adapté à l'enregistrement de guitares basses
Bass	Bass	30 (20)
AlGORITHM adapté aux voix et autres enregistrentes au micro
Mic	Mic	50 (30)
AlGORITHM pour deux canaux micro complètement indépendants
Dual Mic	Dual Mic	50 (30)
AlGORITHM pour synthés, micros intégrés et autres enregistrentes stéroido
Stereo	Stereo	50 (40)
AlGORITHM pour 8 canaux d'entrée et de sortie indépendants
8xComp EQ	8xComp EQ	20 (10)
AlGORITHM pour traitement des signaux de mixage stéroido final
Mastering	Mastering	30 (21)

Effet par boucle départ/retour

Affichage du nom d'algorithmie	Nombre de patches (patches préprogrammés)
REVERB	30 (22)
CHORUS/DELAY	30 (18)

Selection d'effet et de patch

Effet

1

EFFECT

Pressez.

Sélectionnez le type d'effet

Pressez

Sous

INSERT

pour

selectionner un effet par insertion.

Pressez

sous

REVERE

pour

sLECTIONner un effet reverb par boucle depart/retour.

Pressez

Sous

CHORUS

pour

sLECTIONner un effet chorus/delay par boucle départ/retour.

2

Selectionnez OH/OFF et reglez-le sur OH.

Changer de menu

Changer le réglage

3

Selectionnez un algorithme ( quand vous reglez un effet par insertion).

Changer de menu

Changer's Algorithm

4

Sélectionnez un patch.

Changer de menu

Changer de patch

Réglage de la position de l'effet par insertion

You pouzeCHOIsIR la position de I'effet par insertion.

Ce paramètre de menu n'apparait que pour l'effet par insertion.

EFFECT

Pressez.

Sélectionnez le type d'effet

Presse sous le lecteur pour selectionner un effet par insertion.

Selectionnez ON/OFF et reglez-le sur ON.

Changer le réglage

Selectionnez un algorithme et un patch.

Changer de menu
Changer le réglage

NOTE

• Vous ne pouvez selectionner qu'une seule entrée INPUT (1~8) si vous avez besoin l'algorithmé CLEAN, DISTORTION, ACO/BASS SIM, BASS ou MIC.
• Vous ne pouvez selectionner que les pistes Track1-8, Track9-16 ou Track17-24 si vous avez besoin l'algorithmte 8xCOMP EQ.
• Vous ne pouvez selectionner INPUT 1-8 que si vous avez besoin l'algorithmé 8xCOMP EQ.
• Àprouv avoir choisi le point d'insertion, si vous changez l'algorithmne en 8xCOMP EQ, le point d'insertion se change en Input1-8, Track1-8, Track9-16 ou Track17-24 (selon le réglage précédemment en vigueur).
• Pour insérer l'effect en sortie d'une seule piste mono, sélectionnez TRACK1 ~ TRACK24. Pour l'insérer sur deux pistes mono ou une piste stéreo, sélectionnez TRACK1/2 ~ TRACK23/24. Pour l'insérer avant le fader MASTER, sélectionnez MASTER.

4

5

Selectionnez la source d'entrée.

Selectionner la source d'entree

Écran	Point d'insertion
Input1~Input8	Une entrée
Track1~Track24	Sortie d'une piste mono
Track1/2~Track23/24	Sortie d'une piste stéréo ou de deux pistes mono
Master	Avant le fader MASTER
Points d'insertion de 8xCOMP EQ
Input1-8	Toutes les entrées 1-8
Track1-8	Sorties de toutes les pistes 1-8
Track9-16	Sorties de toutes les pistes 9-16
Track17-24	Sorties de toutes les pistes 17-24

CONSEIL

Changement du point d'insertion de l'effet

Par défaut, l'effet par insertion est inséré sur l'entrée INPUT 1 dans un projet. Pour changer cela, réglez INPUT SRC (source d'entrée) à l'étape 4.

Réglage de la position de l'effet par insertion

Insertion de l'effet sur deux entrées mono

Insertion de l'effet sur une entree stereo

Insertion de I'effet sur les 8 entrées

(algorithm 8xComp EQ)

Édition de patch (effets par insertion et boucle envoi/retour)

Voussoupiezcrierdespatchesassociantentreeuxdeseffets,changerlestypesd'effet dans les patches ou changere le traitementaoryour gout enreglantles effetsa l'aide de leurs parametes.

1

EFFECT

Pressez.

Selectionne le type d'effet

Pressez sous INeERt pour selectionner un effet par insertion.
Presse sous pour selectionner un effet reverb par boucle depart/retour.
Pressez sous CHORUS pour selectionner un effet chorus/delay par boucle départ/retour.

Selectionnez ON/OFF et reglez-le sur ON.

Selectionnez l'algorithmme/patch.

Selectionnez EDIT.

Editez les modules d'effet

5

Selectionnez TYPE.

Module d'effet désactivé (OFF)

Pressez ENTER ou la touche contextuelle OH/OFF pour activer/désactiver le module.

ENTER

Module d'effet activé (ON)

Type d'effet

E: marque d'édition affichée quand un patch a été édité (modèle)

Réglez le module d'effet

6

Sélectionnez le module d'effet.

Changer de module

Editez le niveau du patch (volume final du son du patch)

7

Selectionnez le module d'effet TOTAL.

Changer de

module

8

Selectionnez PATCH LUL et reglez la valeur.

Changer de menu

Changer la valeur

9

Retournez à l'écran d'effet principal.

Pressez.

Réglez les paramètres d'effet

Sélectionnez un paramètre et réglez-le.

Selectionnel le paramètre

Changer la valeur

CONSEIL

• Aucun des modules des patches "Empt.y" (vides) n'a encore eté réglio.
• Le niveau du module ZNR se règle en écran de module TOTAL.
• Vous pouvez editor individuellement les modules associés dans les canaux G/D de l'algorithmé D'UAL MIC. Le canal gauche est sélectionné quand "L" apparaït dans le nom du module d'effet et le canal droit est sélectionné quand "R" apparait.
• Chaque canal de l'algorithmé 8xCOMP EQ à ses propres filtré passée-haut, comprésseur et égaliseur (EQ) qui peuvent être indépendamment régés et commutes on/off. Vérifiez le canal actuellément visé en regardant le nombre indiqué à la fin du nom de module d'effet.

Changez le nom (effet par insertion)

Selectionnez RENAME (renommer).

Changer de menu

Pressez.

Changez le nom.

PATCH RENAME

Pressez.

Déplacer le curseur

Changer de caractère

Supprimer le caractère

Insérer un caractère

NOTE

• Vous ne pouvez pas écriter un algorithme lui-même, c'est-à-dire la combinaison et l'arrangement de ses modules d'effet.
• Si vous désactivez un module d'effet (OFF), tous ses réglages, dont le type et les paramètres, sont désactivés.
• Quand vous utilisez I'effect 8xCOMP EQ, vous ne pouvez pas le commuter ON/OFF pour tous les canaux d'un coup. Vous doivent le faire séparément pour chaque canal.
• Vous ne pouvez pas désactiver les modules TOTAL.
• L'algorithmé 8xComp EQ ne comprend pas de module ZNR.
• Si vous changez de patch sans sauvégarder un patch ayant été étedé (portant le symbole "E"), vos éditions seront perdues. Veuillez vous reférer à la page suivante pour savoir comment sauvégarder les patches.

Sauvegarde de patch (effets par insertion et boucle envoi/retour)

Sauvegardez toujours un patch modifie (édité) si vous désirez conserver ses changements.

Yououpouze sauegarden un patch dans n'importe quel numero de patch du même algorithme.

EFFECT

Pressez.

Sélectionnez le type d'effet

Presse sous le lecteur pour selectionner un effet par insertion.
Pressez sous pour selectionner un effet reverb par boucle depart/retour.
Presseous pour selectionner un effet chorus/delay par boucle depart/retour.

Selectionnez l'algorithmme/patch.

Changer de menu

Sélectionnez SÜE (sauvegarder).

Selectionnez SAUE TO (sauvegardernans).

Selectionnez ou sauvegarder.

Numero de patch : nom du patch ou sauvegarder

Pressez.

Choisre emplacement sauvegarde

Voir page suivante

Selectionnez EXECUTE.

NOTE

• Ces procedures sont les mêmes pour les effets par insertion et les effets par départ/retour.
• Si vous changez de patch sans sauvegarder un patch ayant eté étiè (portant le symbole "E"), vos éditions seront perdues. Sauvegardez toujours vos patches.
• La source d'importation et la destination d'importation sont des projets différents lorsque vous utilise l'importation de patch PATCH IMPORT.

CONSEIL

Voussouspevez sauvegardervoirepatchmodifie dans n'importequelnumero de patchdu meme algo rithme.Ainsi,vousouspezuaussiaifaireune copiedu patch en sauvegardant un patch existant dans un autre numero.

Vous pouvez importer dans le projet en cours un ou plusieurs patches créés dans un autre projet.

Selectionnez IMPORT.

Selectionnez MODE et reglez-le sur A11 (tous) ou Each (chacun).

All	Importer tous les patches du projet source
Each	Sélectionner et importer un patch de la source

Importer tous les patches
IMPORT>All

Selectionnez PROJECT.

Sélectionné le projet duquel importer.

Selectionnez NEXT (suite).

Selectionnez YES.

Importer un patch
IMPORT>Each

Selectionnez PROJECT.
Selectionne le projet duquel importer.

PROJECT SELECT

Selectionnez NEXT (suite).

Selectionne le patch à importer.

Selectionne le patch de destination.

Sélectionnez YES.

Emploi de l'effet par insertion uniquement pour l'écoute de contrôle

En n'appliquant un effet par insertion qu'au retour (écoute de contrôle), les signaux entrants peuvent être enregistrés secs (sans effet) sur les pistes.

1 2

EFFECT

Pressez.

Sélectionne le type d'effet

Pressez

sous

TREERT pour

selectionner un effet par insertion.

Selectionnez l'algorithmme/patch.

INSERT EFFECT

Changer de menu

Changer le réglage

3

Sélectionnez REC SIG (signal enregistré) et choisissez-le.

Changer de menu

Changer le réglage

Wet

Les signaux entrants sont enregistrés sur les pistes après traitement au travers de l'effect par insertion (valeur par défaut)

Dry

Les signaux entrants sont enregistrées sur les pistes avant traitement au travers de l'effet par insertion. Le signal d'entrée écoute par les prises de sortie OUTPUT et PHONES est par contreTraits préalablement au travers de l'effet par insertion.

Emploi de l'effet par insertion uniquement pour l'écoute de contrôle

Par défaut, quand un effet par insertion est appliqué à un signal d'entrée, c'est le signal avec effet qui est enregistré sur la piste.

Toutefois, si nécessaire, vous pouvez n'appliquer l'effect par insertion qu'à l'écoute de contrôle (le "retour") et enregistrer sur les pistes les signaux entrants non traités.

Par exemple, vous pouvez enregistrer la voix sans effet mais appliquer un effet par insertion au signal de microphone envoyé dans les retours afin que l'interpréte puisse chanter plus comfortsment.

CONSEIL

• Les réglages faits ici seront mémorisés séparément pour chaque projet.
• Si nécessaire, restaurez le réglage wet. initial avant d'enregistrer d'autres parties.

Vue d'ensemble et protection du projet

Un projet conserve les données et réglages nécessaires à la reproduction sociale. La fonction "PROTECT" vous permet d'éviter les modifications d'un projet finalisé.

Tous les éléments d'une œuvre sociale sont conservés comme une seule unité dans un projet, y compris les fichiers audio, les informations sur les assignations de piste et les réglages de table de mixage, effets, métronome et accordeur.

Une même carte peut contenir un maximum de 1000 projets. Créez un nouveau projet pour chaque nouvelle œuvre musicale.

Données sauvégardées dans un projet :

• Données audio de chaque piste y compris la piste MASTER
• Réglages de table de mixage
• Numéros et réglages des patches choisis pour les effets par insertion et par départ/retour
• Contenu des listes de lecture (playlists)
  Autres fichiers nécessaires
• Reglages de boucle d'échantillonneur et des données de séquence
• Pattern rythmique, réglages de volume et de placement stéreo

Les noms des dossiers du dossier PROJECT correspondant aux projets portant les mêmes noms.

Protection d'un projet PROJECT>PROTECT

Pressez.

Sélectionnez PROTECT (protégger).

Changer de menu

Selectionnez Dri.

Changer

NOTE

• Quand un projet est protégé, vous ne pouvez pas enregistrer dedans ni l'éditer, et:aucun changement ne sera sauvégardi sur la carte SD. Réglez "PROTECT" sur "Of f" si vous pouze de nouveau y enregistrer ou I'éditer.
• Les projets qui ne sont pas protégés seront automatiquement sauvégardés sur la carte SD lorsque vous basculerez l'interrupteur d'alimentation POWER sur OFF ou lorsque vous ouvrièze un autre projet.
• Nous vous recommendons de régler "PROTECT" sur "On" une fois que vous avez terminé un morceau pour éviter de sauvégarder ultérieurement tout changement non désiré.

CONSEIL

Cet icône apparait quand un projet est protégé.

Création d'un nouveau projet

Avec le R24, vous pouvez creer jusqu'à 1000 projets sur une même carte.

Yououpuzeaussirecapucereiresreglagesduidenounouveauprojet.

PROJECT

Pressez.

Sélectionnez NEW (nouveau).

Selectionnez NAME (nom).

Changez si nécessaire le nom du projet.

Choisissez d'utiliser ou non les réglages du dernier projet.

Réglez la fréquence d'échantillonnage (RATE).

Selectionnez EXECUTE.

NOTE

• Vous pouvez utiliser les réglages et valeurs du dernier projet dans le nouveau.

Réglages conservés avec l'option Continue

• Réglage de résolution (BIT LENGTH)
• Réglages d'effect par insertion (INSERT EFFECT)
• Régliées d'effect par boucle début/retour (SEND RETURN EFFECT)
• Reglages de statut de piste (PLAY/MUTE/REC)
• Régages de report (BOUNCE)
• Réglages des paramètres de piste
• Réglages de métronome

Reset

Les réglages par défaut sont employés pour chaque paramètre.

• RATE peut aussi être régle sur une fréquence d'échantillonnage adaptée au DVD audio.

RATE : fréquence d'échantillonnage
Réglage
44.1kHz	Standard (valeur par défaut)
48.0kHz	Pour le son d'un DVD, etc.

• En cas de réglage sur 48 kHz, les effets ne peuvent pas été employés.

Sélection de projets et de fichiers

Vouss拨eionner un proje depuis l'ecran de base pour enregistrer, reproduce ou editor ainsquedes fichiers pour les reproduire,les copier,les supprimer ou d'autres opérations.

Sélectionner un projet

PROJECT>SELECT

PROJECT

Pressez.

Sélectionnez SELECT (sélectionner).

Changer de
menu

Pressez.

Selectionnez le projet.

Changer de projet

Pressez.

NOTE

Vous ne pouvez reproduce et enregistrer que le projet actuèlement charge. Vous ne pouvez pas utiliser plusieurs projets en même temps.

CONSEIL

Quand l'interrupteur d'alimentation du R24 est basculé sur ON, le projet qui était charge au moment de l'extinction est automatiquement recharge (si vous avez changé de carte SD, alors le dernier projet utilisé sur la carte insérée sera charge).

Sélectionner un fichier

PROJECT>FILE

PROJECT

Pressez.

Selectionnez FILE (fichier).

Changer de
menu

Pressez.

Selectionnez le fichier.

Selectionner le fichier

Pressez.

Des astérisques (*) apparaissent sur la gauche des noms de fichiers déjà assignés à des pistes.

Si vous voulez écouter un fjichier pour confirmation, vous pouvez utiliser les touches suivantes.

Informations sur les projets et les fichiers

Vouss pouvez afficher des informations sur le projet actuellément charge, les noms de fichier, dates de creation, tailles, durées d'enregistrement des fichiers et autres.

Informations sur le projet PROJECT>INFO

Suivez ces procédures après avoir ouvert le projet contenant les informations que vous poulez voir.

1

PROJECT

Pressez.

Selectionnez INFO.

Pressez.

3

Vérifiez les informations.

PROJECT INFO : informations sur le projet
NAME	Nom du projet
DATE	Année/mois/date de création
SIZE	Mémoire occupée
TIME	Durée d'enregistrement
RATE	Fréquence d'échantillonnage

CONSEIL

En écran PROJECT INFO, les informations de projet et fichier ne peuvent qu'être lues. Leur contenu ne peut pas être directement changé.

Informations sur le fichier PROJECT>FILE>INFO

1

PROJECT

Pressez.

2

Selectionnez F I LE (fichier).

Changer de menu

Pressez.

3

Selectionnez le fichier.

Changer de fichier

Pressez.

4

Selectionnez INFO.
Changer de menu

Pressez.

5

Vérifiez les informations.
Défilament

FILE INFOMATION : informations sur le fjichier
NAME	Nom du fjichier
DATE	Année/mois/date/heure de création
FORMAT	Fréquence d'échantillonnage et résolution
SIZE	Mémoire occupée
TIME	Durée d'enregistrement

Copie de projets et de fichiers

Voussoupiezcopierunprojet sauvegardedetl'utiliser comme un nouveau projet.Au sein du même projet, youssoupvezchangerglesnomdesfichiers etfaire descopiesde cesderniers.

NOTE

Vou ne pouvez pas copier un projet sans changer son nom par rapport à l'original.

Changement des noms de fichier et de projet

Vou puez changer le nom des projets et fichiers actuellement charges.

Changement du nom d'un projet PROJECT>RENAME

1 2

Ouvre le projet dont vous poulez changer le nom et suivez ces procédures.

PROJECT

Pressez.

Sélectionnez RENAME (renommer).

Changer de menu

3

(ENTER)

Pressez.

Changez les caractères.

NEW PROJECT NAME

Déplacer le curseur

DELETE

Supprimer le caractère

Insérer un caractère

Pressez.

NOTE

• Vous ne peuvent pas changer le nom en un nombre déjà porté par un projet existant.
• Le nom de chaque dossier de projet dans le dossier ZOOM_R24/PROJECT de la carte SD est celui du projet correspondant.

CONSEIL

Noms de projet

Nombre max. de caractères : 8

Alphabet : A-Z (majuscules)

Symboles: _ (trait de soulignement)

Chiffres:0-9

Noms de fichier

Nombre max. de caractères : 219 (hors extension)

Alphabet : A-Z, a-z

Symboles : (espace)! # % &) + , - ; = @$ [ ] ^ _ ` {} ~

Chiffres:0-9

Changement du nom d'un fichier PROJECT>FILE>RENAME

1

PROJECT

Pressez.

2

Selectionnez FILE (fichier).

Changer demenu

Pressez.

3

Selectionnez le nom du fichier.

FILE SELECT

Changer de fichier

Pressez.

4

Sélectionnez RENAME (renommer).

Changer de menu

Pressez.

5

Changez les caractères.

FILE RENAME

Déplacer le curseur
Our DELETE
Supprimer le caractère

ENTER(CANCEL)EXIT

Changer de caractère
INSECT
Insérer un caractère

Pressez.

Suppression de projets et de fichiers

Supprimez les projets et fichiers sélectionnés.

NOTE

• Une fois suprimés, les projets et fichiers ne peuvent plus être restaurés. Faites donc attention avant de supprimer.
• Vous ne pouvez pas supprimer de projet ni de fichier dont la protection (PROTECT) a ete activee (Ori).

Division de fichiers

Vous pouvez diviser un fjichier en n'importe quel point pour creer deux fjichiers. Cela sert à supprimer des portions d'enregistrement inutiles ou à fractionner des enregistements longs.

Pressez.

Selectionnez F I LE (fichier).

Selectionnez le fichier.

Sélectionnez DIVIDE (diviser).

Définissez le point de division.

Selectionnez YES.

Vou puez utiliser les touches suivantes pour écouter un fichier et déterminer le point de division.

PLAY	Presser pour lancer la lecture
STOP	Presser pour arrêter la lecture
FF	Presser pour avancerrapidement
REW	Presser pour recyclerrapidement
STOP	Presser ensemble pour revenirau début du fjichier
	Utiliser les touches de marqueeur pour rejoindre les marqueurs

CONSEIL

• Quand un fjichier est divisé, des fjichiers portant de nouveaux noms sont automatiquement créés dans le même dossier.
  "A" est ajoute à la fin du nom du fichier correspondant à la partie antérieure au point de division.
  "B" est ajusté à la fin du nom du fichier correspondant à la partie postérieure au point de division.
• Le fichier d'origine ayant servi à la division est supprimé.

Lecture séquentielle de projets

L'ordre de lecture de plusieurs projets peut être enregistré et géré sous forme de listes de lecture. Utilisez ces dernières pour生存 plusieurs morceaux à la suite, pour un accompagnement de jeu "live" et pour par exemple envoyer à un enregistrateur externe.

CONSEIL

Fonctionnement des touches durant la lecture

Éditer une liste de lecture PROJECT>SEQ PLAY>EDIT

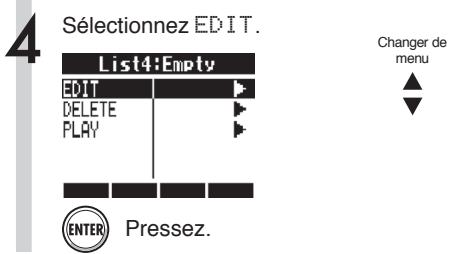

Enregistrer des projets, éditer et changer des listes de lecture

Supprimer un projet dans la liste

5

Sélectionnez un projet à supprimer.

EDIT:List4

1PRJ002
2FRJ001
End of List

Changer piste

DELETE KESERT

Pressez

sous

DELETE

EDIT:List4

Supprimer une liste de lecture

PROJECT>SEQ PLAY>DELETE

4

Selectionnez DELETE (supprimer).

Pressez.

5

Sélectionnez YES.

Pressez.

Déplacer le curseur

Insérez un projet dans une liste

5

Selectionnez le numero de piste ou insérer.

EDIT:List4

1PRJ002

2 End of List

Changer de piste

DELETE XeER

Pressez

Sous

INSERT

EDIT:List4

1PRJ002

2 PRJ002

3 End of

Cela insere le projet actuel.

Avec la molette, changez de projet.

DELETE XHERERT

Changer de projet

NOTE

• Si une piste master ou le fichier assigné à une piste master est supprimé, la liste de lecture se vide.
• Réglez la piste master sur l'enregistrement que vous pouze écouter quand vous ↔referencez un projet dans une liste de lecture.
• Pour changer le fichier d'un projet liérefrencé, changez sa piste master et editez la liste de lecture.
• Le nombre maximal de listes de lecture est de 10.
  Chaque liste de lecture peut avoir un maximum de 99 projets lié référencés.
• Un projet ne peut pas être réféquence si la piste master n'est pas créé ou si son fichier fait moins de 4 secondes.

Réf.: Réglages de piste Master

P.46

Réglages d'enregistrement

Le R24 peut enregistrer en 24 bits, soit une qualite supérieure au format 16 bits employe pour les CD audio. Lors de l'enregistrement, l'appareil peut remplacer ("écraser") les enregistrents precedents ou les sauvegarder et en creer de nouveaux. C'est utile pour les groupes et la batterie ainsi que si vous voulez enregistrer plusieurs prises.

Réglage/changement de la résolution PROJECT>REC>BIT LEN

PROJECT

Pressez.

Sélectionnez REC.

Pressez.

Selectionnez BIT LEN (résolution en bits).

Réglez la résolution en bits.

16 bits/24 bits

CONSEIL

• Si vous écrasez un enregistrement, le nouvel enregistrement aura la même résolution que le fjichier antérieur. Par exemple, vous ne pouze pas écraser un fjichier enregistré en 16 bits avec un fjichier en 24 bits.
• Les réglages sont mémorisés séparément pour chaque projet.
  La valeur par défaut est 16 bit. (16 bits).
• Si vous utilisez le format 44,1 kHz/24 bits, 48 kHz/16 bits ou 48 kHz/24 bits, vous devrez convertir les fichiers en 44,1 kHz/16 bits pour pouvoir creer un CD audio.

Réglage/changement du mode d'enregistrement PROJECT>REC>REC MODE

PROJECT

Pressez.

Selectionnez REC.

Changer demenu

Pressez.

Selectionnez REC MODE (mode d'enregistrement).

Changer demenu

Réglez le mode d'enregistrement.

Changer le réglage

REC MODE : mode d'enregistrement
Réglage
Overwrite	Écrasement des enregistrentes antérieurs (valeur par défaut)
Always New	Les enregistrites antérieurs sont sauvégardés et de nouveaux enregistr-tements sont toujours créé

NOTE

Voir "Réglages de la piste de destination du report" pour l'emploi du paramètre BOUNCE TR (Réf. P.43).

YououpouzereglerretroeclairageetlcontrastedeI'ecran.

Commutation On/Off du rétroéclairage

TOOL>SYSTEM>LIGHT

TOOL

Pressez.

Selectionnez SYSTEM.

Pressez.

Sélectionnez LIGHT (éclairage).

Choisissez la valeur.

On	Rétroéclairage allumé (valeur par défaut)
Off	Rétroéclairage éteint
15sec	Le retroéclairage s'attène si l'appareil reste 15 secondes sans être utilisé
30sec	Le retroéclairage s'attène si l'appareil reste 30 secondes sans être utilisé

CONSEIL

Coupez le rétroéclairage pour économiser les piles.

Réglage du contraste

TOOL>SYSTEM>CONTRAST

TOOL

Pressez.

Sélectionnez SYSTEM.

Pressez.

Selectionnez CONTRAST (contraste).

Choisissez la valeur.

Changement de carte SD avec l'appareil allumé

VoussoupiezchangeraicarteSDavecl'appareilallumé.Faites-leisi l'espace restant sur la cartesinserée devient trop faible ou si vousdevezimporterd'uneautercarteSDdesdonnées enregistréesanterieurement.

Pressez.

Sélectionnez SD CARD (carte SD).

Selectionnez EXCHANGE (échanger).

Pressez.

Retirez la carte SD.

Insérez une carte SD.

NOTE

• Si la carte SD insérée est déjà formée pour le R24, passez à l'étape 6 de "Charger des données depuis la nouvelle carte SD" ou "Sauvegarder les données du R24 sur la nouvelle carte SD".
• Si vous insérez une carte SD qui n'a pas été formatée pour l'emploi avec le R24, suivez la procédure de formatage d'une carte SD en page suivante.

Charger des données depuis la nouvelle carte SD

Selectionnez LORD (charger).

Sauvegarder les données du R24 sur la nouvelle carte SD

Sélectionnez SAUE (sauvegarder).

(ENTER) Pressez.

Selectionnez SAVUE TO (sauvegarder dans) etCHOISEZ le projet ou Sauvegarder.

Selectionnez EXECUTE.

NOTE

• Désactive la protection de la carte SD contre l'écriture avant de l'insérer.
• La sauvegarde avec SURE concerne diverses données du projet en cours, mais pas les données audio.

Formatage de cartes SD et vérification de leur capacité

Vouss pouvez formater une carte SD pour l'employer avec le R24, supprimer toutes les données qu'elle contient et vérifier sa capacité (espace encore libre).

Formater la carte SD/supprimer toutes ses données TOOL>SD CARD>FORMAT

Pressez.

Sélectionnez SD CARD (carte SD).

Changer de menu

Pressez.

Sélectionnez FÜRMAT (formater).

Changer de menu

Pressez.

Selectionnez YES.

Déplacer le curseur

Are You Sure?

Pressez.

Vérifier l'espace restant sur la carte SD TOOL>SD CARD>REMAIN

Pressez.

Sélectionnez SD CARD (carte SD).

Pressez.

3 Sélectionnez REMAIN (mémoire encore libre).

Pressez.

Espace libre sur la carte

Durée d'enregistrement

possible au format

d'enregistrement actuel

NOTE

• Si vous formatez une carte SD, toutes ses données seront définitivement effacées.
• Quand vous formatez une carte SD, toutes les données de la carte sont supprimées et des dossiers et fichiers exclusivement destinés au R24 sont créés.
• Si la mémoire disponible sur la carte SD est inférieure à la quantité de données enregistrées, l'enregistrement échouera. Changez la carte avant de tomber à court d'espace mémoire.

Vérification de la version du système/Réglage du type des piles

You pouvez vérifier la version actuelle du logiciel système.

Indiquez le type des piles pour afficher avec plus de précision la charge restant dans celles-ci.

CONSEIL

Vérifié que'elle est la dernière version du logiciel système sur le site internet de ZOOM (http://wwwzoom.co.jp).

NOTE

N'utilise que des piles alcalines ou des batteries nickel-hydride de métal.

Réglages d'alimentation fantôme

Réglez le commutateur PHANTOM sur ON pour fournir une alimentation fantôme aux entrées INPUT 3~8. Afin d'économiser les piles, vous pouvez la désactiver pour les paires d'entrée 3/4 et 7/8 et la réduire à 24 V.

Réglage de l'alimentation fantôme

TOOL>SYSTEM>PHANTOM

TOOL

Pressez.

Selectionnez SYSTEM.

Sélectionnez PHANTOM (alimentation fantôme).

Sélectionnez VOLTAGE (tension) et réglez la valeur.

Selectionnez 3/4ch (canaux 3/4) ou 7/8ch (canaux 7/8) et choisissez d'activer (On) ou non (Off) leur alimentation fantôme.

NOTE

L'alimentation fantôme des entrées 5 et 6 ne peut pas être coupée séparément. Ces entrées fourniront une alimentation fantôme sauf si le commutateur PHANTOM est réglé sur OFF.
- Ne fournissez PAS d'alimentation fantôme à des microphones et instruments qui ne la nécessitent pas. Cela pourrait cause des dommages. Vérifie les instructions accompagnant le microphone que vous utilissez avant de lui fournir une alimentation fantôme.

Branchement à un ordinateur

Utilize USB pour relier le R24 à un ordinateur (sous Windows ou Mac OS).

En branchant cet apparéil à un ordinateur, vous pouvez l'utiliser comme lecteur de carte SD, interface audio pour l'entrée et la sortie du son et surface de contrôle pour piloter un logiciel station de travail audio numérique (DAW).

NOTE

• Pour importer un fisier audio dans le R24, il doit être au format WAV avec une fréquence d'échantillonnage de 44,1/48 kHz et une résolution de 16 ou 24 bits.
• Pour utiliser des fichiers WAV dans un projet, ceux-ci doivent employerer la même fréquence d'échantillonnage que celle可以选择 à la création du projet (RATE).
• Un nom de fichier peut avoir jusqu'à 219 caractères (hors extension). Les caractères suivants sont autorisés :

Alphabet : A-Z, a-z

Chiffres:0-9

Symboles :

(ESpace)! # % &) + , - ; = @ [ ] ^{\wedge} _{-}^{\backslash} { } \sim$

• Vous pouvez relier par USB un R24 allumé à un ordinateur. Si vous branchez le R24 par USB quand son interrupteur d'alimentation POWER est sur OFF, vous pouvez le faire démarrer à partir de l'alimentation fournie par le port USB.
• Si vous utilisez le R24 comme lecteur de carte ou interface audio, il ne peut pas en même temps servir d'enregistreur.

CONSEIL

• Compatabilité du système d'exploitation (OS) pour le lecteur de carte

Windows : Windows XP ou plus récent

Macintosh : Mac OS x 10.2 ou plus récent

• Les données de projet sont sauvégardées dans le dossier PROJECT correspondant dans le dossier ZOOM_R24 de la carte SD. Des dossiers sont créés et gérés pour chaque projet.
• Les données audio sont sauvégardées comme fichiers WAV dans le dossier AUDIO du dossier de projet.
• Le fichier "PRJINFO.TXT" présente dans chaque dossier AUDIO indique les noms des fichiers assignés aux pistes.
• Les pistes Master et stéreo sont des fichiers WAV stéreo.

Lecteur de carte

Voussoupiez acceder à la carte SD du R24 au travers d'un ordinateur pour sauvegarder,lire et importer divers projets, fichiers et données.

Emploi comme lecteur de carte SD USB>READER

1 Branchez le R24 à un ordinateur par USB (port DEVICE)

2 USB Pressez.
3 Sélectionnez READER (lecteur).

Emploi du R24 depuis un ordinateur

Vers l'ordinateur

Sauvegarde des données de projet d'une carte SD dans un ordinateur.

Depuis l'ordinateur

Importation dans la carte SD des sauvégardes faites sur l'ordinateur et de données audio.

CONSEIL

• Pour importer des fichiers WAV d'un ordinateur, copiez-les dans le dossier "AUDIO" du dossier du projet dans lequel vous pouze les utiliser. Utilisez le R24 pour assigner les fichiers aux pistes.

Déconnexion

1 Éjectez l'icone du volume R24 de votre ordinaire pourmettre fin à la connexion.
2 2 ou USB Pressez pour déconnecter le R24.
Sélectionnez YES.

Emploi de la mémoire USB pour sauvégarder et importer des données

En connectant directement au R24 une mémoire USB, vous pouvez sauvegarder et importer des fischiers. C'est pratique pour échanger des fischiers avec d'autres membres du groupe. Si c'est la première fois que vous utilisez une mémoire USB avec l'appareil, vous nevez créé un dossier dédié au R24 sur cette mémoire USB.

8

Sélectionnez YES.

Chargement de fichiers depuis la mémoire USB USB>STORAGE>FILE LOAD

1

Connectez la mémoire USB au port USB HOST du R24.

2

Pressez.

3

Sélectionnez STORAGE (stockage).

4

Selectionnez FILE LORD (charger fichier).

5

Selectionnez le dossier.

Selectionnez le fichier.

FILE SELECT

MONO-098.WAV

MONO-001.WAV

MONO-002.WAV

Changer de

fichier

Pressez.

Selectionner ou le sauvegarder.

PROJECT SELECT

Pressez.

Changez si nécessaire le nom du fichier.

FILE RENAME

MONO-000

ENTER

CEL EXIT

DELTE XES

Déplacer le curseur

DELETE

Supprimer

le caractère

IN5EAT

Insérer un

caractre

Pressez.

Selectionnez YES.

LOAD:MONO-000.WF

Are You Sure?

YES

NO

Pressez.

Sauvegarde de projets dans la mémoire USB

USB>STORAGE>PRJ SAVE

USB

Pressez.

Sélectionnez STORAGE (stockage).

Changer de menu

Pressez.

Selectionnez PRJ SAUE (sauvegarder projet).

Changer de menu

Pressez.

Selectionnez le projet.

Changer de

projet

Pressez.

Changez si nécessaire le nom du projet.

PROJECT RENAME

Déplacer le curseur

Supprimer

le caractère

Selectionnez YES.

SAVE:PRJ000

Are You Sure?

Pressez.

TNEEBT

Insérer un

caractère

Déplacer le

curseur

Pressez.

NOTE

Creation d'un dossier R24 dans la mémoire USB USB>STORAGE>INIT

• Ne retirez jamais la mémoire USB pendant l'envoi ou la réception de données. Débranchez-la après fermeture de l'affichage "Saving" (sauvegarde en cours) ou "Loading" (chargement en cours).
• Pendant l'emploi comme stockage USB, les opérations concernant l'enregistreur ne sont pas autorisées.
• Lors de la sauvégarde sur mémoire USB, les données sauvégadées sont enregistrées dans les dossiers AUDIO et PROJECT dans le dossier ZOOM_R24.
• Si un fjichier ou projet portant le même nom existe déjà, un message "Overwrite?" demandant confirmation de son écrasement apparait. Pressez EXIT pour annuler l'écrasement et changez de nom ou sélectionnez un nouveau projet.

Interface audio/surface de contrôle

Branchez le R24 à un ordinateur par USB afin de l'employer comme interface audio pour l'entrée et la sortie de sons et comme contrôleur pour un logiciel audio numérique (DAW).

Connexion de l'appareil comme interface audio/surface de contrôle

1 Interface audio

Le R24 peut servir d'interface entre un ordinateur et d'autres équipements et instruments, permettant d'enregistrer les signaux audio directement dans un logiciel DAW, par exemple.

Quand vous l'employez comme interface audio, vous pouvez aussi brancher des instruments et microphones qui nécessitant une haute impédance (Hi-Z) ou une alimentation fantôme.

Surface de contrôle

Utilisez les faders et touches du R24 pour contrcler les opérations de transport et de mixage de votre logiciel DAW.

Première connexion d'un R24 à un ordinateur

1

Installez le pilote audio ZOOM R16/R24 sur l'ordinateur.

2

Réf.: Guide de prise en main de Cubase LE5

Reliez le R24 à l'ordinateur.

Installez et branche le R24

Voir "Connexion et réglage du R24" en page suivante.

3

Faites les réglages du logiciel DAW

Réglages de périphérique

Réglages de la surface de contrôle

NOTE

• Pour utiliser le R24 comme interface audio d'un logiciel DAW (par exemple, Cubase LE 5), il est nécessaire d'installer le pilote audio ZOOM R16/ R24. Installez-le correctement conformément aux directives données dans le guide d'installation fourni.
• Téchécharge le tout dernier pilote audio R24 sur le site internet de ZOOM (http://wwwzoomo.co.jp).

Branchement et réglage du R24

Suivez cette procédure à partir du second branchement.

1

USB

Pressez.

2

Selectionnez AUDIO I/F (interface audio).

3

Choisissez d'utiliser ou non les réglages du dernier projet.

4

Selectionnez EXECUTE.

Pressez.

5

Connectez le cable USB au R24.

Levoyant USB DEVICE s'allume

6

Connectez le cable USB à l'ordinateur.

Déconnexion

1

USB

2

Selectionnez YES.

Are You Sure?

Terminate

Déplacer le
curseur

Pressez.

3

Débranche le cable USB.

NOTE

Sélectionnez CONTINUE pour utiliser les mêmes réglages que la première fois.

• Reglages d'effect par insertion (INSERT EFFECT)
• Régliages d'effet par boucle départ/retour (SEND RETURN EFFECT)
• Réglages de tableau de mixage
• Réglages d'accordeur (TUNER)

Sélectionné RESET pour restaurer les réglages par défaut de chaque paramètre.

• Avant de débrancher le cable USB pour vous déconnecter de l'ordinateur, suivez toujours les procédures adaptées au système d'exploitation de votre ordinateur afin de "démonter" préalablement le périhérique.
• Avant de retirer le cable USB, suivez d'abord l'étape 2 de "Déconnexion".
• Les fonctions d'interface audio et de surface de contrôle du R24 peuvent être utilisées grâce à l'alimentation tirée du bus USB au travers du cable USB.
• Nous vous recommendons de toujours utiliser le dernier logiciel système pour R24. Si vous utilisez un R24 fonctionnant sous un ancien système, un ordinateur peut ne pas le reconnaître.

Les patterns 35~234 sont des patterns et transitions typiques de divers genres.

N°	Nom	Temps
Variation
0	08Beat01	4
1	08Beat02	4
2	08Beat03	4
3	08Beat04	4
4	08Beat05	4
5	08Beat06	4
6	08Beat07	4
7	08Beat08	4
8	08Beat09	4
9	08Beat10	4
10	08Beat11	4
11	08Beat12	4
12	16Beat01	4
13	16Beat02	2
14	16Beat03	4
15	16Beat04	4
16	16Beat05	4
17	16Beat06	4
18	16Beat07	2
19	16Beat08	2
20	16Beat09	4
21	16Beat10	4
22	16Beat11	4
23	16Beat12	4
24	16FUS01	2
25	16FUS02	2
26	16FUS03	4
27	16FUS04	2
28	04JAZZ01	4
29	04JAZZ02	4
30	04JAZZ03	4
31	04JAZZ04	4
32	DANCE	2
33	CNTRY	2
34	68BLUS	4
N°	Nom	Temps
Variation
35	ROCKs1VA	2
36	ROCKs1Va	1
37	ROCKs1FA	1
38	ROCKs1VB	2
39	ROCKs1Vb	1
40	ROCKs1FB	1
41	ROCKs2VA	2
42	ROCKs2Va	1

43	ROCKs2FA	1
44	ROCKs2VB	2
45	ROCKs2Vb	1
46	ROCKs2FB	1
47	ROCKs3VA	1
48	ROCKs3FA	1
49	ROCKs3VB	1
50	ROCKs3FB	1
51	ROCKs4VA	2
52	ROCKs4Va	1
53	ROCKs4FA	1
54	ROCKs4VB	2
55	ROCKs4Vb	1
56	ROCKs4FB	1
57	HRKs1VA	1
58	HRKs1FA	1
59	HRKs1VB	1
60	HRKs1FB	1
61	HRKs2VA	2
62	HRKs2Va	1
63	HRKs2FA	1
64	HRKs2VB	2
65	HRKs2Vb	1
66	HRKs2FB	1
67	MTLs1VA	1
68	MTLs1FA	1
69	MTLs1VB	1
70	MTLs1FB	1
71	FUSs1VA	2
72	FUSs1Va	1
73	FUSs1FA	1
74	FUSs1VB	2
75	FUSs1Vb	1
76	FUSs1FB	1
77	FUSs2VA	2
78	FUSs2Va	1
79	FUSs2FA	1
80	FUSs2VB	2
81	FUSs2Vb	1
82	FUSs2FB	1
83	FUSs3VA	2
84	FUSs3Va	1
85	FUSs3FA	1
86	FUSs3VB	2
87	FUSs3Vb	1
88	FUSs3FB	1
89	INDTs1VA	2

90	INDTs1Va	1
91	INDTs1FA	1
92	INDTs1VB	2
93	INDTs1Vb	1
94	INDTs1FB	2
95	POPs1VA	2
96	POPs1Va	1
97	POPs1FA	1
98	POPs1VB	2
99	POPs1Vb	1
100	POPs1FB	1
101	RnBs1VA	2
102	RnBs1Va	1
103	RnBs1FA	2
104	RnBs1VB	2
105	RnBs1Vb	1
106	RnBs1FB	1
107	RnBs2VA	2
108	RnBs2Va	1
109	RnBs2FA	1
110	RnBs2VB	2
111	RnBs2Vb	1
112	RnBs2FB	1
113	MTNs1VA	2
114	MTNs1Va	1
115	MTNs1FA	1
116	MTNs1VB	2
117	MTNs1Vb	1
118	MTNs1FB	1
119	FUNKs1VA	2
120	FUNKs1Va	1
121	FUNKs1FA	1
122	FUNKs1VB	2
123	FUNKs1Vb	1
124	FUNKs1FB	1
125	FUNKs2VA	2
126	FUNKs2Va	1
127	FUNKs2FA	1
128	FUNKs2VB	2
129	FUNKs2Vb	1
130	FUNKs2FB	1
131	HIPs1VA	2
132	HIPs1Va	1
133	HIPs1FA	1
134	HIPs1VB	2
135	HIPs1Vb	1
136	HIPs1FB	1

137	HIPs1VC	2
138	HIPs1Vc	1
139	HIPs1VD	2
140	HIPs1Vd	1
141	HIPs2VA	2
142	HIPs2Va	1
143	HIPs2VB	2
144	HIPs2Vb	1
145	HIPs2FB	1
146	HIPs2VC	2
147	HIPs2Vc	1
148	HIPs2VD	2
149	DANCs1VA	1
150	DANCs1FA	1
151	DANCs1VB	1
152	DANCs1FB	1
153	DANCs2VA	2
154	DANCs2Va	1
155	DANCs2FA	1
156	DANCs2VB	2
157	DANCs2Vb	1
158	DANCs2FB	1
159	HOUss1VA	1
160	HOUss1FA	1
161	HOUss1VB	1
162	HOUss1FB	1
163	TECHs1VA	1
164	TECHs1FA	1
165	TECHs1VB	1
166	TECHs1FB	1
167	DnBs1VA	2
168	DnBs1Va	1
169	DnBs1FA	1
170	DnBs1VB	2
171	DnBs1Vb	1
172	DnBs1FB	1
173	TPs1VA	1
174	TPs1FA	1
175	TPs1VB	1
176	TPs1FB	1
177	AMBs1VA	2
178	AMBs1Va	1
179	AMBs1FA	1
180	AMBs1FB	1
181	BALDs1VA	2
182	BALDs1Va	1
183	BALDs1FA	1

184	BALDs1VB	2
185	BALDs1Vb	1
186	BALDs1FB	1
187	BLUSs1VA	2
188	BLUSs1Va	1
189	BLUSs1FA	1
190	BLUSs1VB	2
191	BLUSs1Vb	1
192	BLUSs1FB	1
193	CNTRs1VA	2
194	CNTRs1Va	1
195	CNTRs1FA	1
196	CNTRs1VB	2
197	CNTRs1Vb	1
198	CNTRs1FB	1
199	JAZZs1VA	2
200	JAZZs1Va	1
201	JAZZs1FA	1
202	JAZZs1VB	2
203	JAZZs1Vb	1
204	JAZZs1FB	1
205	AFROs1VA	2
206	AFROs1Va	1
207	AFROs1FA	1
208	AFROs1VB	2
209	AFROs1Vb	1
210	AFROs1FB	1
211	REGGs1VA	2
212	REGGs1Va	1
213	REGGs1FA	1
214	REGGs1VB	2
215	REGGs1Vb	1
216	REGGs1FB	1
217	LATNs1VA	2
218	LATNs1Va	1
219	LATNs1FA	1
220	LATNs1VB	2
221	LATNs1Vb	1
222	LATNs1FB	1
223	LATNs2VA	2
224	LATNs2Va	1
225	LATNs2FA	1
226	LATNs2VB	2
227	LATNs2Vb	1
228	LATNs2FB	1
229	MidEs1VA	2
230	MidEs1Va	1
231	MidEs1FA	1
232	MidEs1VB	2
233	MidEs1Vb	1
234	MidEs1FB	1
N°	Nom	Temps
Variation
235	ROCK01	2
236	ROCK02	2
237	ROCK03	2
238	ROCK04	2
239	ROCK05	2
240	ROCK06	2
241	ROCK07	2
242	ROCK08	2
243	ROCK09	2
244	ROCK10	2
245	ROCK11	4
246	ROCK12	2
247	ROCK13	2
248	ROCK14	2
249	ROCK15	2
250	ROCK16	2
251	ROCK17	2
252	ROCK18	2
253	ROCK19	2
254	ROCK20	2
255	ROCK21	2
256	ROCK22	2
257	ROCK23	2
258	ROCK24	2
259	ROCK25	2
260	ROCK26	2
261	ROCK27	2
262	ROCK28	2
263	HRK01	2
264	HRK02	2
265	HRK03	2
266	HRK04	2
267	HRK05	2
268	HRK06	2
269	HRK07	2
270	MTL01	2
271	MTL02	2
272	MTL03	2
273	MTL04	2
274	THRS01	2
275	THRS02	2
276	PUNK01	2
277	PUNK02	2
278	FUS01	2
279	FUS02	2
280	FUS03	2

281	FUS04	2
282	FUS05	2
283	FUS06	2
284	FUS07	2
285	FUS08	2
286	POPOP1	2
287	POPOP2	2
288	POPOP3	2
289	POPOP4	2
290	POPOP5	2
291	POPOP6	2
292	POPOP7	2
293	POPOP8	2
294	POPOP9	2
295	POPT10	2
296	POPT11	2
297	POPT12	2
298	RnB01	2
299	RnB02	2
300	RnB03	2
301	RnB04	2
302	RnB05	2
303	RnB06	2
304	RnB07	2
305	RnB08	2
306	RnB09	2
307	RnB10	2
308	FUNK01	2
309	FUNK02	2
310	FUNK03	2
311	FUNK04	2
312	FUNK05	2
313	FUNK06	2
314	FUNK07	2
315	FUNK08	2
316	FUNK09	2
317	FUNK10	2
318	FUNK11	2
319	FUNK12	2
320	HIP01	2
321	HIP02	2
322	HIP03	2
323	HIP04	2
324	HIP05	2
325	HIP06	2
326	HIP07	2
327	HIP08	2
328	HIP09	2
329	HIP10	2
330	HIP11	2
331	HIP12	2
332	HIP13	2

333	HIP14	2
334	HIP15	2
335	HIP16	2
336	HIP17	2
337	HIP18	2
338	HIP19	2
339	HIP20	2
340	HIP21	2
341	HIP22	2
342	HIP23	2
343	DANC01	2
344	DANC02	2
345	DANC03	2
346	DANC04	2
347	DANC05	2
348	DANC06	2
349	HOUS01	2
350	HOUS02	2
351	HOUS03	2
352	HOUS04	2
353	TECH01	2
354	TECH02	2
355	TECH03	2
356	TECH04	2
357	TECH05	2
358	TECH06	2
359	TECH07	2
360	TECH08	2
361	TECH09	2
362	TECH10	2
363	DnB01	2
364	DnB02	2
365	DnB03	2
366	DnB04	2
367	DnB05	2
368	DnB06	2
369	TRIP01	2
370	TRIP02	2
371	TRIP03	2
372	TRIP04	2
373	AMB01	2
374	AMB02	2
375	AMB03	2
376	AMB04	2
377	BALD01	2
378	BALD02	2
379	BALD03	2
380	BALD04	2
381	BALD05	2
382	BALD06	2
383	BALD07	2
384	BALD08	2

385	BALD09	2
386	BALD10	2
387	BALD11	4
388	BLUS01	2
389	BLUS02	2
390	BLUS03	2
391	BLUS04	2
392	BLUS05	2
393	BLUS06	2
394	CNTR01	2
395	CNTR02	2
396	CNTR03	2
397	CNTR04	2
398	JAZZ01	2
399	JAZZ02	2
400	JAZZ03	2
401	JAZZ04	2
402	JAZZ05	2
403	JAZZ06	2
404	JAZZ07	4
405	SHFL01	2
406	SHFL02	2
407	SHFL03	2
408	SHFL04	2
409	SHFL05	2
410	SKA01	2
411	SKA02	2
412	SKA03	2
413	SKA04	2
414	REGG01	2
415	REGG02	2
416	REGG03	2
417	REGG04	2
418	AFRO01	2
419	AFRO02	2
420	AFRO03	2
421	AFRO04	2
422	AFRO05	2
423	AFRO06	2
424	AFRO07	2
425	AFRO08	2
426	LATN01	2
427	LATN02	2
428	LATN03	2
429	LATN04	2
430	LATN05	2
431	LATN06	2
432	LATN07	2
433	LATN08	2
434	LATN09	2
435	LATN10	2
436	LATN11	2

437	LATN12	2
438	BOSSA01	4
439	BOSSA02	4
440	SAMBA01	4
441	SAMBA02	4
442	MidE01	2
443	MidE02	2
444	MidE03	2
445	MidE04	2
446	INTRO01	1
447	INTRO02	1
448	INTRO03	1
449	INTRO04	1
450	INTRO05	1
451	INTRO06	1
452	INTRO07	1
453	INTRO08	1
454	INTRO09	1
455	INTRO10	1
456	INTRO11	1
457	INTRO12	1
458	INTRO13	1
459	INTRO14	1
460	INTRO15	1
461	INTRO16	1
462	INTRO17	1
463	INTRO18	1
464	ENDING01	1
465	ENDING02	1
466	ENDING03	1
467	ENDING04	1
468	ENDING05	1
469	ENDING06	1
470	ENDING07	1
471	COUNT	2
472	EMPTY	2

Paramètres d'effet

Effets par insertion

Type	Paramètres/description
Compressor	Sense	Attack	Tone	Level
	Compression de type MXR Dynacomp.
Rack Comp	Threshold	Ratio	Attack	Level
	Compresseur avec réglages plus détaillés.
Limiter	Threshold	Ratio	Release	Level
	Liméur pour supprimer les créées des signaux au-dessus d'un certain niveau.

Description des paramêtres

Paramètre	Plage de réglage	Description
Sense	0~10	Régle la sensibilité du compresseur.
Attack	Compressor : Fast, Slow	Sélectionne la vitesse de réponse du compresseur.
	Rack Comp : 1~10	Régle la vitesse de réponse du compresseur.
Tone	0~10	Régle la qualité tonale.
Level	2~100	Régle le niveau du signal après passage par le module.
Threshold	0~50	Régle le seuil d'action du compresseur/limiteur.
Ratio	1~10	Régle le rapport de compression du compresseur/limiteur.
Release	1~10	Régle le temps nécessaire au compresseur/limiteur pour cesser son action une fois que le niveau du signal a chuté sous le niveau seuil.

• Module EFX

Type	Paramètres/descriptions
Auto Wah	Position	Sense	Resonance	Level
	Wah-wah automatique dépendant de la dynamique du signal entrant.
Tremolo	Depth	Rate	Wave	Level
	Fait varier périodiquement le niveau de volume.
Phaser	Position	Rate	Color	Level
	Produit un son souffrant.
Ring Modulator	Position	Frequency	Balance	Level
	Produit un son résonant métallique. Régler le paramètre Frequency entraîne un changement drastique du caractère sonore.
Slow Attack	Position	Time	Curve	Level
	Ralentité l'attaque du son.
Fix-Wah	Position	Frequency	Dry Mix	Level	RTM Mode	RTM Wave	RTM Sync
	Change la fréquence de wah-wah en fonction du tempo rythmique.
Booster	Range	Tone	Level
	Augmente le gain du signal pour rendre le son plus puissant.

Description des paramêtres

Nom du paramètre	Plage de réglage	Description
Position	Before, After	Détermine la position de connexion du module EFX entre "Before" et "After" (avant ou après le préampi).
Sense	-10~--1, 1~10	Règla la sensibilité de la wah-wah automatique.
Resonance	0~10	Règla l'intensité de résonance.
Level	2~100	Règla le niveau du signal après passage par le module.
Depth	0~100	Règla l'amplitude de modulation.
Rate	0~50 ψ(P:124 Tableau1)	Règla la vitesse de modulation. En utilisant le tempo rythmique comme reféquence, le réglage peut se faire sous forme d'unités de note.
Wave	Up 0~9, Down 0~9, Tri 0~9	Règla la forme d'onde modulation sur "Up" (onde en dents de scie montantes), "Down" (onde en dents de scie descendantes) ou "Tri" (triangulaire). Des chiffres élevés donnant un écrétage plus fort, accentuant l'effect.
Color	4Stage, 8State, Invert4, Invert8	S'électionne le type de son.
Frequency	Ring Modulator 1~50	Règla la fréquence utilisée pour la modulation.
	Fix-Wah 1~50	Règla la fréquence centrale de wah-wah.
Balance	0~100	Règla la balance entre son d'origine et son d'effet.
Time	1~50	Règla le temps de montée du son.
Curve	0~10	Règla la courbe de montée du volume.
Dry Mix	0~10	Règla le rapport de mixage avec le son d'origine.
RTM Mode	P:124 Tableau 2	Règla la plage et la direction du changement.
RTM Wave	P:124 Tableau 3	S'électionne la forme d'onde de contrôle.
RTM Sync	ρ(P:124 Tableau 4)	Règla la fréquence de l'onde de contrôle.
Range	1~5	S'électionne la plage de fréquences à amplifier.
Tone	0~10	Règla le timbre.

Types et paramètres d'effet 3

• Module PREAMP

Type	Paramétres
FD Combo	Son modélisé du Fender Twin Reverb (modèle '65) préfééré par les guitaristes de nombreux styles musicaux
VX Combo	Son modélisé de l'ampli combo VOX AC-30 fonctionnant en Classe A
US Blues	Son crunch d'un Fender Tweed Bassman
BG Crunch	Son crunch de l'ampli combo Mesa Boogie Mklll
HW Stack	Son modélisé du légendaire Hiwatt Custom 100 Britannique entièrement à lampes
MS Crunch	Son crunch du légendaire Marshall 1959
MS Drive	Son à haut gain de l'ampli multicorps Marshall JCM2000
PV Drive	Son à haut gain d'un Peavey 5150 développement en coopération avec un guiteriste hard rock de renommée mondiale
DZ Drive	Son à haut gain de l'ampli guitare allemand Diezel Herbert fait à la main avec 3 canaux contrôables séparément
BG Drive	Son à haut gain du canal rouge du Mesa Boogie Dual Rectifier (mode vintage)
OverDrive	Modélisation de la pédale d'effet BOSS OD-1 qui a été le premier effet de saturation au monde de ce type
T Scream	Simulation de l'Ibanez TS808, adorée par de nombreux guitaristes comme booster et ayant inspiré beaucoup de clones
Governor	Simulation de l'effet de distorsion Guv'nor Marshall
Dist +	Simulation de l'effet MXR distortion+ qui a rendu la distorsion populaire dans le monde entier
Dist 1	Simulation de la pédale de distorsion Boss DS-1, qui s'est vendue très longtemps
Squeak	Simulation de la ProCo Rat célibre pour sa distorsion acérée
FuzzSmile	Simulation de la Fuzz Face, qui a fait l'histoire du rock history avec son amusant design et sa sonorité frappante
GreatMuff	Simulation de la Big Muff Electro-Harmonix, adorée par de célibres artistes du monde entier pour son gros son fuzz doux.
MetalWRLD	Simulation de la Boss Metal Zone, caractérisée par un long sustain et des bas Médiums puissants
HotBox	Simulation du préampli compact Matchless Hotbox à lampe intégrée
Z Clean	Son clair neutre original de Zoom
Z Wild	Son à haut gain avec une saturation encore renforcée
Z MP1	Son original créé par fusion des caractéristiques d'un ADA MP1 et d'un MARSHALL JCM800
Z Bottom	Son à haut gain qui met en valeur les fréquences basses et moyennes
Z Dream	Son à haut gain pour guitare solo basé sur le canal Lead du Mesa Boogie Road King Série II
Z Scream	Son à haut gain original bien équilibré des basses aux haute fréquences
Z Neos	Son crunch modélisé d'après le son d'un VOX AC30 modifié
Lead	Son de distorsion brillant et doux
ExtremeDS	Cet effet de distorsion possède le gain le plus élevé du monde
Acoustic Sim	Top	Body	Level
	Fait sonner une guitare électrique comme une guitare acoustique
Bass Sim	Tone	Level
	Fait sonner une guitare électrique comme une guitare basse

Description des paramètres

Paramètre	Plage de réglage	Explication
Gain	0~100	Régle le gain du préampli (intensité de distorsion).
Tone	0~30	Régle la qualité tonale.
Cabinet	Matched	Optimise les réglages de baffle en fonction du type d'effet de saturation.
	Combo	Simule un baffle d'ampli combo Fender 2x12.
	Tweed	Simule un baffle d'ampli Fender Tweed 4x10.
	Stack	Simule un baffle d'ampli multicorps Marshall 4x12.
Level	1~100	Régle le niveau du signal après passage par le module.
Top	0~10	Régle la caractéristique de résonance des cordes de guitare acoustique.
Body	0~10	Régle la caractéristique de résonance de la caisse de guitare acoustique.

• Module 6Band EQ

Type	Paramètres
6Band EQ	Bass	Low-Mid	Middle	Trible	Presence	Harmonics
	C'est un égalisseur à 6 bandes de fréquences

Description des paramètres

Paramètre	Plage de réglage	Explication
Bass	-12 dB~12 dB	Règle l'accultuation/atténuation des fréquences basses (160 Hz).
Low-Mid	-12 dB~12 dB	Règle l'accultuation/atténuation des fréquences moyennes basses (400 Hz).
Middle	-12 dB~12 dB	Règle l'accultuation/atténuation des fréquences moyennes (800 Hz).
Treble	-12 dB~12 dB	Règle l'accultuation/atténuation des fréquences haute (3,2 kHz).
Presence	-12 dB~12 dB	Règle l'accultuation/atténuation des fréquences super haute (6,4 kHz).
Harmonics	-12 dB~12 dB	Règle l'accultuation/atténuation des harmoniques (12 kHz).

• Module MOD/DELAY

Type	Paramétres
Chorus	Depth	Rate	Tone	Mix
	Mélange une composante transposée variable avec le signal original,donnant un son résonant plein.
Ensemble	Depth	Rate	Tone	Mix
	Ensemble chorus avec mouvement tridimensionnel.
Flanger	Depth	Rate	Resonance	Manual
	Produit un son résonant et ondulant fortement.
Pitch	Shift	Tone	Fine	Balance
	Transpose le son vers le haut ou le bas.
Vibe	Depth	Rate	Tone	Balance
	Ajoute un vibrato automatique
Step	Depth	Rate	Resonance	Shape
	Effet spécifique changeant le son par pailers.
Cry	Range	Resonance	Sense	Balance
	Change le son comme un modulator vocal.
Exciter	Frequency	Depth	Low Boost
	Renforce le contour du son,le faisant moins reassertir.
Air	Size	Reflex	Tone	Mix
	Recréé l'ambiance aériennè d'une)piece,avec une sensation de profondeur.
Delay	Time	Feedback	Hi Damp	Mix
	Effet de retard d'une durée maximale de 2000 ms.
Analog Delay	Time	Feedback	Hi Damp	Mix
	Simulation d'un retard analogique chaud avec un retard pouvant atteindre 2000 ms.
Reverse Delay	Time	Feedback	Hi Damp	Balance
	Retard inversé d'une durée maximale de 1000 ms.
ARRM Pitch	Type	Tone	RTM Wave	RTM Sync
	Change la hauteur du son d'origine en mesure avec le tempo du rythme.

Description des paramètres

Paramètre	Plage de réglage	Explication
Depth	Exciter: 0~30	Règile la profondeur de l'effet.
	Autres: 0~100	Règile l'amplitude de modulation.
Rate	Chorus, Ensemble: 1~50	Règile la vitesse de modulation.
	Flanger, Vibe, Step: 0~50 P(P:124 Tableau 1)	Règile la vitesse de modulation. En utilisant le tempo du rythme comme reférence, le réglage sous forme d'unités de note est également possible.
Tone	0~10	Règile la qualité tonale.
Mix	0~100	Règile le rapport de mixage du son d'effet par rapport au son d'origine.
Resonance	Flanger: -10~10	Règile l'intensité de résonance. Des valeurs négatives inversent la phase du son d'effet.
	Step, Cry: 0~10	Règile l'intensité de résonance.
Manual	0~100	Règile la plage de fréquences traitée par l'effet.
Shift	-12~12, 24	Règile la transposition par demi-tons.
Fine	-25~25	Règile la transposition par centières de demi-ton.
Balance	0~100	Règile la balance entre son d'origine et son d'effet.
Shape	0~10	Règile l'enveloppe du son d'effet.
Range	1~10	Règile la plage de fréquences traitée par l'effet.
Sense	-10~1, 1~10	Règile la sensibilité d'effet.
Frequency	1~5	Règile les fréquences traitées par l'effet.
Low Boost	0~10	Accentue les basses fréquences.
Size	1~100	Règile la taille de l'espace simulé.
Reflex	0~10	Règile la quantité de réflexions murales.
Time	Delay, Analog Delay: 1~2000 ms (P:124 Tableau 1)	Règile le temps de retard.
	Reverse Delay: 10~1000 ms (P:124 Tableau 1)
Feedback	0~100	Règile l'amplitude de réinjection.
Hi Damp	0~10	Règile l'atténuation des hautes fréquences du son retardé.
Type	P:124 Tableau 5	S'électionne le type de changement de hauteur.
RTM Wave	P:124 Tableau 3	S'électionne la forme d'onde de l'effet.
RTM Sync	P:124 Tableau 4	Règile la fréquence de l'onde.

Types et paramètres d'effet 5

• Module REVERB

Type	Paramètres
Hall	Decay	PreDelay	Tone	Mix
	Simule l'acoustique d'une salle de concert
Room	Decay	PreDelay	Tone	Mix
	Simule l'acoustique d'une pièce
Spring	Decay	PreDelay	Tone	Mix
	Simule une reverb à reassertion
Arena	Decay	PreDelay	Tone	Mix
	Simule l'acoustique d'un site de la taille d'un stade
TiledRoom	Decay	PreDelay	Tone	Mix
	Simule l'acoustique d'une pièce carrelée

Description des paramètres

Paramètre	Plage de réglage	Explication
Decay	1~30	Règle le temps de réverbération.
PreDelay	1~100	Règle le temps de pré-retard.
Tone	0~10	Règle la qualité tonale de l'effet.
Mix	0~100	Règle le niveau de volume du son d'effet.

• Module ZNR

Type	Plage de réglage	Explication
ZNR	Off, 1~30	Règle la sensibilité. Réglez la valeur aussi haut que possible sans cause de déclin artificiel du son.
	Réduction de bruit originale de ZOOM pour réduire le bruit durant les pauses de jeu sans affecter le timbre général.

Algorithme BASS

• Module COMP/LIMITER

Type	Paramétres
Rack Comp	Pour une explication des types et paramètres, voir les algorithmès CLEAN, DISTORTION, ACO/BASS SIM.
Llimiter

• Module EFX

Type	Paramètres
Auto Wah	Position	Sense	Resonance	Dry Mix	Level
	Cet effet fait varier le processus de wah-wah en fonction de l'intensité du signal entrant.
Tremolo	Pour une explication des types et paramètres, voir les algènormes CLEAN, DISTORTION, ACO/BASS SIM.
Phaser
Ring Modulator
Slow Attack
Fix-Wah

Description des paramètres

Paramètre	Plage de réglage	Explication
Position	Before, After	Déterminé la position d'insertion du module entre “Before” et “After” (avant ou après le préampli).
Sense	-10~1, 1~10	Régle la sensibilité de la wah-wah automatique.
Resonance	0~10	Régle l'intensité de résonance.
Dry Mix	0~10	Régle le rapport de mixage avec le son d'origine.
Level	2~100	Régle le niveau du signal après passage par le module.

• Module PREAMP

Type	Paramétres
SVT	Simulation du son de l'Ampeg SVT.
Bassman	Simulation du son du Fender Bassman.
Hartke	Simulation du son du Hartke HA3500.
Super Bass	Simulation du son du Marshall Super Bass.
SANSAMP	Simulation du son du Sansamp Bass Driver DI.
Tube Preamp	Son de préamplificateur à lampes original de ZOOM.
	Gain	Tone	Cabinet	Balance	Level
	Tous les modules PREAMP ont les mêmes paramétres.

Types et paramètres d'effet 6

Description des paramètres

Paramètre	Plage de réglage	Explication
Gain	0~100	Régle le gain du préampli (intensité de distorsion).
Tone	0~30	Régle la qualité tonale de l'effect.
Cabinet	0~2	Régle l'intensité du son de baffle.
Balance	0~100	Régle la balance de mixage du signal avant et après le module.
Level	1~100	Régle le niveau du signal après passage par le module.

• Module 3Band EQ

Type	Paramétres
3Band EQ	Bass	Middle	Treble	Level
	Cet égalateur a trois bandes.

Description des paramêtres

Paramètre	Plage de réglage	Explication
Bass	-12 dB~12 dB	Accentue/atténue les basses fréquences.
Middle	-12 dB~12 dB	Accentue/atténue les fréquences moyennes.
Treble	-12 dB~12 dB	Accentue/atténue les haute fréquences.
Level	2~100	Règle le niveau du signal après passage par le module.

• Module MOD/DELAY

Type	Paramétres
Chorus	Pour une explication des types et paramètres, voir les algorithms CLEAN, DISTORTION, ACO/BASS SIM.
Ensemble
Flanger
Pitch
Vibe
Step
Cry
Exciter
Air
Delay
Analog Delay
Reverse Delay
ARRM Pitch

• Module ZNR

Type	Paramètres
ZNR	Pour une explication des types et paramètres, voir les algorithms CLEAN, DISTORTION, ACO/BASS SIM.

AlGORITHM Mic

• Module COMP/LIMITER

Type	Paramètres
Rack Comp	Pour une explication des types et paramètres, voir les algorithms CLEAN, DISTORTION, ACO/BASS SIM.
Limiter

• Module EFX

Type	Paramètres
Tremolo	Pour une explication des types et paramètres, voir les algorithms CLEAN, DISTORTION, ACO/BASS SIM.
Phaser
Ring Modulator
Slow Attack
Fix-Wah

• Module MIC PRE

Type	Paramétres
Mic Pre	Type	Tone	Level	De-Esser	Low Cut
	C'est un préamplificateur pour l'emploi avec des microphones externes.

Description des paramètres

Paramètre	Plage de réglage	Explication
Type	Vocal, AcousticGt, Flat	Sélectionne les caractéristiques du préampli.
Tone	0~10	Règle la qualité tonale de l'effet.
Level	1~100	Règle le niveau du signal après passage par le module.
De-Esser	Off, 1~10	Règle la réduction dessons sibilants.
Low Cut	Off, 80~240 Hz	Règle le filtré réduisant le bruit de bassé fréquence facilement capité par les micros.

Types et paramètres d'effet 7

• Module 3Band EQ

Type	Paramètres
3Band EQ	Pour une explication des types et paramètres, voir l'algorithmé BASS.

• Module MOD/DELAY

Type	Paramètres
Chorus	Pour une explication des types et paramètres, voir les algorithms CLEAN, DISTORTION, ACO/BASS SIM.
Ensemble
Flanger
Pitch
Vibe
Step
Cry
Exciter
Air
Delay
Analog Delay
Reverse Delay
ARRM Pitch

• Module ZNR

Type	Paramètres
ZNR	Pour une explication des types et paramètres, voir les algorithms CLEAN, DISTORTION, ACO/BASS SIM.

Algorithme DUAL MIC

• Module COMP/LIMITER L

Type	Paramètres
Compressor	Threshold	Ratio	Attack	Level
	Réduit les variations de niveau du signal.
Limiter	Threshold	Ratio	Release	Level
	Atténue les signaux dépassant un certain niveau.

Description des paramêtres

Paramètre	Plage de réglage	Explication
Threshold	-24~0	Régle le niveau seul du compresseur/limitsur.
Ratio	Compressor: 1~26	Régle le rapport de compression du compresseur/limitsur.
	Limiter: 1~54,∞
Attack	0~10	Régle la vitesse de réponse du compresseur.
Level	2~100	Régle le niveau de sortie du module.
Release	0~10	Régle la vitesse de désactivation du limiter une fois le signal tombé sous le niveau seul.

• Module MIC PREAMP L

Type	Paramètres
Mic Pre	Pour une explication des types et paramètres, voir l'algorithmme MIC.

• Module 3Band EQ L

Type	Paramètres
3Band EQ	Pour une explication des types et paramètres, voir l'algorithmé BASS.

Module DELAY L

Type	Paramètres
Delay	Time	Feedback	Mix
	Effet de retard avec un réglage max. de 2000 ms.
Echo	Time	Feedback	Mix
	Effet de retard chaud avec un réglage max. de 2000 ms.
Doubling	Time	Tone	Mix
	Effet de doublage qui donne du corps en ajoutant un un retard court.

Description des paramètres

Nom du paramètre	Plage de réglage	Explication
Time	Delay, Echo : 1~2000 ms ✘ (P:124 Tableau 1)	Règle le temps de retard.
	Doubling : 1~100 ms
Feedback	0~100	Règle l'amplitude de réinjection.
Tone	0~10	Règle la qualité tonale de l'effet.
Mix	0~100	Règle le rapport de mixage du son d'effet par rapport au son d'origine.

Types et paramètres d'effet 8

• Module COMP/LIMITER R

Type	Paramètres
Compressor	Pour une explication des types et paramètres, voir le module COMP LIMITER L.
Limiter

• Module MIC PREAMP R

Type	Paramètres
Mic Pre	Pour une explication des types et paramètres, voir l'algorithmé MIC.

• Module 3Band EQ R

Type	Paramètres
3Band EQ	Pour une explication des types et paramètres, voir l'algorithmé BASS.

• Module DELAY R

Type	Paramètres
Delay
Echo	Pour une explication des types et paramètres, voir l'algorithmé DELAY.
Doubling

• Module ZNR

Type	Paramétres
ZNR L	Pour une explication des types et paramètres, voir les algorithms CLEAN, DISTORTION, ACO/BASS SIM.
ZNR R	Pour une explication des types et paramètres, voir les algorithms CLEAN, DISTORTION, ACO/BASS SIM.

Algorithmste Stereo

• Module COMP/LIMITER

Type	Paramètres
Compressor	Pour une explication des types et paramètres, voir l'algorithmé DUAL MIC.
Limiter
Lo-Fi	Character	Color	Dist	Tone	EFX Level	Dry Level
	Cet effet dégrade intentionnellement la qualité audio du son.

Description des paramètres

Paramètre	Plage de réglage	Explication
Character	0~10	Régle les caractéristiques du filtr.
Color	1~10	Régle la couleur sonore.
Dist	0~10	Régle la distorsion.
Tone	0~10	Régle la qualité tonale de l'effet.
EFX Level	0~100	Régle le niveau du son d'effet.
Dry Level	0~100	Régle le niveau du son d'origine.

• Module ISO/MIC MODEL

Type	Paramétres
Isolator	Xover Lo	Xover Hi	Mix High	Mix Mid	Mix Low
	Divise le signal en trois bandes de fréquences et permet de régler séparément la quantité de chacune dans le mixage.
Mic Modeling	Mic Type
	Change les caractéristiques des microphones intégrés.

Description des paramètres

Paramètre	Plage de réglage	Explication
Xover Lo	50 Hz~16 kHz	Régle la fréquence de séparation entre graves et mediums.
Xover Hi	50 Hz~16 kHz	Régle la fréquence de séparation entre mediums et aigus.
Mix High	Off, -24 ~6	Régle le niveau des haute fréquences au mixage.
Mix Mid	Off, -24 ~6	Régle le niveau des fréquences moyennes au mixage.
Mix Low	Off, -24 ~6	Régle le niveau des basses fréquences au mixage.
Mic Type	SM57	Simulation d'un micro SM57 qui excelle pour l'enregistrement de guitares et d'autres instruments analogiques
	MD421	Simulation d'un micro MD421 de standard professionnel indISPensable pour la diffusion, l'enregistrement, et les prestations live.
	U87	Simulation du U87, un microphone à condensateur standard utilisé dans les studios du monde entier.
	C414	Simulation du C414, un célibre microphone auquel il est fait grandement confiance pour les enregistements.

• Module 3BAND EQ

Type	Paramètres
3Band EQ	Pour une explication des types et paramètres, voir l'algorithmé BASS.

• Module MOD/DELAY

Type	Paramétres
Chorus	Depth		Rate		Mix
	Mélange une composante transposée variable avec le signal original, donnant un son résonant plein.
Flanger	Depth		Rate		Resonance
	Produit un son résonant et onduulant fortement.
Phaser	Rate		Color		LFO Shift
	Produit un son souffrant.
Tremolo	Depth		Rate		Clip
	Fait varier périodiquement le niveau de volume.
Auto Pan	Width		Rate		Clip
	Fait oscillator la position panoramicique du son entre gauche et droite.
Pitch	Shift		Tone		Fine	Balance
	Transpose le son vers le haut ou le bas.
Ring Modulator	Pour une explication des types et paramètres, voir les algorithms CLEAN, DISTORTION, ACO/BASS SIM.
Delay	Time		Feedback		Mix
	Effet de retard avec un réglage maximum de 2000 ms.
Echo	Time		Feedback		Mix
	Effet de retard chaud avec un réglage maximum de 2000 ms.
Doubling	Time		Tone		Mix
	Effet de doublage qui donne du corps en ajustant un retard court.
Dimension	Rise1		Rise2
	Élargit le son dans l'espace.
Resonance	Depth	Freq OFST	Rate	Filter	Resonance	EFX Level	Dry Level
	Filtre résonant avec LFO.

Description des paramètres

Paramètre	Plage de réglage	Explication
Depth	0~100	Régle l'amplitude de modulation.
Resonance	-10~10	Régle l'intensité de résonance. Des valeurs négatives inversent la phase du son d'effet.
Color	4Stage, 8Stage, Invert4, Invert8	Sélectionne le type de son.
LFO Shift	0~180	Régle le décalage de phase gauche/droite.
Width	0~10	Régle l'ampleur d'auto-panoramique.
Rate	0~50 à (P:124 Tableau 1)	Régle la vitesse de modulation. En utilisant le tempo du rythme comme reférence, le réglage sous forme d'unités de note est également possible.
Clip	0~10	Ajoute de l'emphase en écrément la forme d'onde de modulation.
Shift	12~12, 24	Régle la transposition par demi-tons.
Time	Delay, Echo : 1~2000 ms à (P:124 Tableau 1)	Régle le temps de retard.
	Doubling : 1~100 ms
Feedback	0~100	Régle l'amplitude de réinjection.
Mix	~100	Régle le rapport de mixage du son d'effet par rapport au son d'origine.
Tone	~10	Régle la qualité tonale de l'effet.
Fine	-25~25	Régle la transposition par centières de demi-ton.
Balance	0~100	Régle la balance entre son d'origine et son d'effet.
Rise1	0~30	Régle l'intensité du composant stéroyo.
Rise2	0~30	Régle la largeur y compris des éléments mono.
Freq OFST	1~30	Régle le décalage (offset) du LFO.
Filter	HPF, LPF, BPF	Sélectionne le type de filtré.
Resonance	1~30	Régle l'intensité de résonance.
EFX Level	0~100	Régle le niveau du son d'effet.
Dry Level	0~100	Régle le niveau du son d'origine.

• Module ZNR

Type	Paramètres
ZNR	Pour une explication des types et paramètres, voir les algorithmes CLEAN, DISTORTION, ACO/BASS SIM.

Types et paramètres d'effet 10

Tableau 1 Les parametres marques d'un permettant de regier leur valeur en unites de note, en utilisant le tempo du pattern/morceau comme reference. La durée de note en fonction de la valeur de réglage est représentée ci-dessous.

J	Triple-croche	J.	Double-croche pointée	J.	Croche pointée	Jx2	Delay, Analog Delay et Echo peuvent utiliser jusqu'à x8. Reverse Delay peut utiliser jusqu'à x4.
J	Double-croche	J	Croche	J	Noire	:
J3	Noire de triolet	J3	Blanche de triolet	J.	Noire pointée	Jx20

NOTE

• Les durées de note réellement disponibles dépendent du paramètre.
• Selon la combinaison du réglage de tempo et du symbole de note sélectionné, les limites de la plage de réglage du paramètre peuvent être dépassées. Dans detics case, la valeur est automatiquement divisée par 2 (ou même par 4 si le résultat après division par 2 dépassé jusqu'à la plage permise).

Tableau 2

Réglage	Explication
Off	La fréquence ne change pas.
Up	La fréquence change du minimum au maximum avec la forme d'onde de contrôle.
Down	La fréquence change du maximum au minimum avec la forme d'onde de contrôle.
Hi	La fréquence change du réglage de patch au maximum avec la forme d'onde de contrôle.
Lo	La fréquence change du minimum au réglage de patch avec la forme d'onde de contrôle.

Tableau 3

Réglage	Explication	Réglage	Explication
Up Saw	Dents de scie montantes	Tri	Triangulaire
Up Fin	Ailerons montants	TrixTri	Triangulaire au carré
DownSaw	Dents de scie descendantes	Sine	Sinusoidale
DownFin	Ailerons descendantes	Square	Carree

Tableau 4

Réglage	Explication	Réglage	Explication
J	Croche	1 bar	1 mesure
J	Noire	2 bars	2 mesures
J	Blanche	3 bars	3 mesures
J	Blanche pointée	4 bars	4 mesures

Tableau 5

Réglage	Explication
1	1 demi-ton plus bas → son d'origine
2	Son d'origine → 1 demi-ton plus bas
3	Doublique → désaccord + son d'origine
4	Désaccord + son d'origine → doublage
5	Son d'origine → 1 octave plus haut
6	1 octave plus haut → son d'origine
7	Son d'origine → 2 octaves plus bas
8	2 octave plus bas → son d'origine
9	1 octave plus haut + son d'origine → 1 octave plus bas + son d'origine
10	Quinte plus bas + son d'origine → quarte plus haut + son d'origine
11	Quinte plus haut + son d'origine → quinte plus bas + son d'origine
12	0 Hz + son d'origine → 1 octave au-dessus
13	1 octave au-dessus → 0 Hz + son d'origine
14	0 Hz + son d'origine → 1 octave au-dessus + son d'origine
15	1 octave au-dessus + son d'origine → 0 Hz + son d'origine
16	1 octave au-dessus + son d'origine → 0 Hz + son d'origine

Algorithm 8x Comp EQ
Module 1~8
Algorithm Mastering

Unité	Type	Plage de réglage	Explication
HPF Freq	HPF	80~240 Hz	Règle la fréquence de coupure.
		Ce filtre coupe les basses fréquences et laisseisser passer les hautes.
Comp Type	Rack Comp	Pour une explication des types et paramètres, voir les algorithmes CLEAN, DISTORTION, ACO/BASS SIM.
	Limoniter
EQ Type	Voir l'algorithm BASS pour des détails.

• Module COMP/Lo-Fi

Type	Paramétres
3Band Comp	Xover Lo	Xover Hi	Sense Hi	Sense Mid	Sense Low	Mix High	Mix Mid	Mix Low
	Compresseur qui divise le signal en 3 bandes pouvant être compressés et mixées séparément.
Lo-Fi	Pour une explication des types et paramétres, voir l'algorithmé STEREO.

Description des paramêtres

Paramètre	Plage de réglage	Explication
Xover Lo	50 Hz~16 kHz	Règle la fréquence de séparation entre graves et Médiums.
Xover Hi	50 Hz~16 kHz	Règle la fréquence de séparation entre Médiums et aigus.
Sense Hi	0~24	Règle la sensibilité du compresseur pour les aigus.
Sense Mid	0~24	Règle la sensibilité du compresseur pour les Médiums.
Sense Low	0~24	Règle la sensibilité du compresseur pour les graves.
Mix High	Off, -24~6	Règle le niveau des haute fréquences au mixage.
Mix Mid	Off, -24~6	Règle le niveau des fréquences moyennes au mixage.
Mix Low	Off, -24~6	Règle le niveau des basses fréquences au mixage.

Types et paramètres d'effet 11

• Module NORMALIZER

Type	Paramètres
Normalizer	Gain
	Rôle le niveau d'entrée du module COMP/Lo-Fi.

Description des paramètres

Paramètre	Plage de réglage	Explication
Gain	-12~12	Règle le niveau.

• Module 3Band EQ

Type	Paramètres
3Band EQ	Pour une explication des types et paramètres, voir l'algorithmé BASS.

• Module DIMENSION/RESO

Type	Paramètres
Dimensions	Pour une explication des types et paramètres, voir l'algorithm STEREO.
Resonance

• Module ZNR

Type	Paramètres
ZNR	Pour une explication des types et paramètres, voir les algorithms CLEAN, DISTORTION, ACO/BASS SIM.

Effets par boucle département/retour

• Module CHORUS/DELAY

Type	Paramètres
Chorus	LFO Type	Depth	Rate	Pre Delay	EFX Level
	Mélange une composante transposée variable avec le signal original,donnant un son résonant PLLIN.
Delay	Time	Feedback	Hi Damp	Pan	EFX Level	Rev Send
	Effet de retard avec un réglage max. de 2000 ms.

Description des paramètres

Paramètre	Plage de réglage	Explication
LFO Type	Mono, Stereo	Régle la phase de LFO sur mono ou stéreo.
Depth	0~100	Régle la profondeur d'effet.
Rate	1~50	Régle la vitesse de modulation.
Pre Delay	1~30	Régle le temps de pré-retard.
EFX Level	0~100	Régle le niveau du son d'effet.
Rev Send	0~30	Régle le niveau d'envoi du son retardé à la reverb.
Time	1~2000 ms √(P:124 Tableau 1)	Régle le temps de retard.
Feedback	0~100	Régle l'amplitude de réinjection.
Hi Damp	0~10	Régle la réduction des hautes fréquences dans le son retardé.
Pan	Left10~Left1, Center, Right1~Right10	Régle le panoramicque du son retardé.

• Module REVERB

Type	Paramètres
Hall	Simule l'acoustique d'une salle de concert.
Room	Simule l'acoustique d'une plaque.
	Pre Delay	Decay	EQ High	EQ Low	E.R.Mix	EFX Level
	Hall et Room ont les mêmes paramètres.
Spring	Simule une reverb à dessort.
Plate	Simule une reverb à plaque.
	Pre Delay	Decay	EQ High	EQ Low	EFX Level
	Spring et Plate ont les mêmes paramètres.

Description des paramètres

Paramètre	Plage de réglage	Explication
Pre Delay	1~100	Régle le temps de pré-retard.
Decay	1~30	Régle le temps de réverbération.
EQ High	-12~6	Régle le volume des hautes fréquences du son d'effet.
EQ Low	-12~6	Régle le volume des basses fréquences du son d'effet.
E.R.Mix	0~30	Régle le rapport de mixage des réflexions premières.
EFX Level	0~30	Régle le niveau du son d'effet.

Listedespatchesd'effet

Effets par insertion

N°	Nom du patch	Description
0	Z CLEAN	Son clair neutre original de Zoom
1	Z CHORUS	Le son associe "Z CLEAN" et "Chorus" pour un son clair excellent en arpèges
2	FdClean	Son clair-crunch du Fender Twin Reverb à panneau noir adoré des guitaristes dans divers genres
3	VxCrunch	Son crunch brottannique d'un VOX AC30 fonctionnant en Classe A
4	TWEED	Reconstitution du son crunch sec d'un Fender Bassman avec la quantité ajustée de sustain
5	BgCrunch	Son crunch de l'ampi combo Mesa/Boogie MKIII
6	HwLight	Hiwatt Custom 100 de clair à crunch
7	MsCrunch	Son crunch du Marshall 1959 qui devient plus clair quand on réduit le volume de la guitare
8	HwCrunch	Gros son crunch de l'Hiwatt Custom 100
9	JM Lead	Son lead compressé de "Gravity" par John Mayer
10	BS Riff	Son rockabilly de Brian Setzer dans "Rock This Town" des Stray Cats
11	BROTHER	Le gros son jazz unique de George Benson est cloux et a de l'attaque
12	Edge	Son clair et brillant avec ajout d'un retard finement calculé par le guitariste de U2, The Edge
13	ClnStep	Son d'effet spécifique qui fait penser à de l'eau, utilisant "Z CLEAN" et "Step"
14	CutPhase	Son de phaser avec une grande attaque, parfait pour les cocottes et autres techniques de jeu à la guitare
15	Ambient	Combinaison de "Slow Attack" et d'un retard pour creator un son d'ambiance
16	Space	Combinaison de "Reverse Delay" et d'un phaser pour creator un son clair ayant de l'ampleur
17	FdComp	Son clair de Fender Twin Reverb et de compresseur remarquable pour les cocottes à la guitare
18	Fd Wah	Patch de wah-wah automatique avec la distorsion naturelle d'un ampli FD Combo ajoutée comme ingrédient secret
19	60sSPY	Son bizarre similaire à ceux des films d'esponnage des années 60
20	Flower	Combinaison de phaser et de "Vibe" créé un son matériellement psychédélique
21-29	Empty	Patches vides

Algorithme Distortion

N°	Nom du patch	Description
0	MsDrive	Puisant son de Marshall 1959 qui suit les changements de volume et procure une dynamique remarquable
1	MdRhythm	Le son du Marshall JCM2000 pour les parties d'accompagnement est lourd, mais garde ce côté Marshall unique
2	PvRhythm	Son de partie d'accompagnement sur le Peavey 5150 avec un mordant qui ressort en riff rapide
3	DzRhythm	Son de Diezel Herbert pour les parties d'accompagnement lourdes
4	Recti	Puisant son épaïs et unique du MESA/BOOGIE Rectifier
5	FullVx	Son du Vox AC30 à plein volume avec reverb room créé une sensation d'enfermentation.
6	TexasMan	Son blues Texas d'un Fender Bassman avec le volume à fond
7	BgLead	Superbe son puissant du MESA/BOOGIE MKIII parfait pour le jeu en solo avec un long sustain
8	FatOd	Sons saturés naturels comme une OD-1 avec égalisé pouvant servir en partie d'accompagnement et en solo
9	TsDrive	Saturation Tube Screamer d'usage universel
10	GvDrive	Pédale Guv'nor remarquable pour le son hard rock
11	dist+	Son sature avec distorsion
12	DS1	Son de DS-1 modifié avec des graves extra-bas
13	RAT	Son lead bien tenu de la RAT
14	FatFace	Son fuzz avec graves renforcés de la FUZZ FACE
15	MuffDrv	Son à haut gain de la BIG MUFF
16	M World	Son de guitariste style Shrapnel utilisant la Metal Zone
17	HOT DRV	Son légersement sature par la saturation des lampes de la HOT BOX
18	Z NEOS	Reconstitution du son crunch onctueux d'un VOX AC30 modifié.
19	Z WILD	Son de saturation durable originale de ZOOM avec renforcement supplémentaire créé une sensation de compression
20	Z MP1	Son hybride de la combinaison ADA MP1 et Marshall JCM800
21	Z Bottom	Son à haut gain original de ZOOM avec de riches médiums et graves convenant très bien au Metal des années 80
22	Z DREAM	Son à haut gain original de ZOOM remarquable pour le jeu lead
23	Z SCREAM	Son à haut gain original de ZOOM aux graves équilibrées pour que les hautes fréquences dessortent au mixage
24	LEAD	Son lead classique de ZOOM avec fort renforcement des médiums et long sustainnéasseaire au solo
25	EXT DS	Distorsion numérique extréme qui repousse les limites
26	EC LEAD	Reconstitution du son lead Fender crunch d'Eric Clapton sur "Layla", un son formidable pour les guitares à micros simple bobinage
27	JimiFuzz	Son de phaser de Jimi Hendrix simulant l'Octavia avec "PitchSHFT"
28	DT Slide	Son tendu d'ampli à lampes de "Leaving Trunk" par Derek Trucks
29	KC Solo	Son de "Smells Like Teen Spirit" par Nirvana
30	Every BG	Le son blues de Buddy Guy est sec et saturé, et il donne de la couleur à tout的话语 blues
31	EVH1959	Son d'Eddie Van Halen de la première épique
32	BrianDrv	Son satured de Brian May recréé avec la "Z Neos"
33	RitchStd	Son utilisé par Ritchie Blackmore pour enregistrer "Machine Head" avec Deep Purple
34	Carlos	Son doux utilisé par Carlos Santana en enregistrement d'album recréé avec le "BG Crunch"
35	PeteHW	Son crunch de Pete Townshend utilisant un Hiwatt avec son clair pousse à fond pour un son puissant
36	JW Talk	Ré-écritation du son de talkbox utilisé par Joe Walsh pour son solo dans "Rocky Mountain Way"
37	Kstone	Son d'intro classique de Keith Richards entendu sur "Satisfaction" des Rolling Stones
38	RR MIt	Son Metal des années 80 avec ses médiums caractéristiques, basé sur la Metal Zone
39	SV LEAD	Son de multicorps qui rassort fièrement dans les Médiums, bon pour les énormes solos de guitare
40	Monster	Son étrange qui mélange un son lourd avec son double à l'octave inférieure
41	FatMs	Ce son saturet avec désaccord ajout pour grossir le son est remarquable pour les accords puissants et les parties d'accompagnement
42	SlowFig	Son d'avion à réaction combinant "Slow Attack" avec un flanger
43	DmgFuzz	Son psychédélique qui ajoute le "Ring Modulator" au son fuzz qui rassort violemment dans les basses fréquences
44	Recti Wah	Fier son à haut gain avec wah-wah automatique et ajout d'un retard court
45-49	Empty	Patches vides

Algorithme Aco/Bass SIM

N°	Nom du patch	Description
0	Ensemble	Son luxuriant avec profond effet d'ensemble.
1	Delay LD	Son de guitare acoustique vivant pour le jeu en solo.
2	Chorus	Le son de chorus fait passer le timbre d'une gutare d'accompagnement à une guitare solo.
3	FineTune	Le désaccord créé une profondeur sonore.
4	Air Aco	Le son aérien créé un effet de prise au micro.
5	Standard	Son de basse standard avec de nombreuses utilisations.
6	CompBass	Le son de basse devient vivant avec le compresseur et l'excite.
7	WarmBass	Son de basse avec sensation de chaleur et de rondeur.
8	Flanging	Le son de flanger couvre beaucoup de terrain, des phrases à double-croche au jeu méloïdique.
9	Auto Wah	La bassé funkly fait bon usage de la wah-wah automatique.
10-19	Empty	Patches vides

Algorithme BASS

N°	Nom du patch	Description
0	SVT	Son rock royal remarquable pour jouer au doigt ou au mediator.
1	BASSMAN	Son rock vintage pour toute occasion.
2	HARTKE	Simulation de Hartke avec tout le brillant et l'éclat.
3	SUPER-B	Formidable pour le joe de guitare à l'unisson et en solo.
4	SANS-A	Son tranchant avec un cœur puissant correspondant bien au joe en-flatpicking.
5	TUBE PRE	Son à lampe polyvalent
6	Attack	Son de compression efficace pour le joe en slap et au mediator.
7	Wah-Solo	Son solo avec distorsion et une touche de wah-wah. Le transpositeur est l'ingrélient secret.
8	Talk&Cry	Effet spécifique typique qui utilise un son pleurnichard comme un modulateur vocal.
9	Melody	Son de chorus pour jouer mélodie, solo, accordes et harmoniques.
10	SlapJazz	Son de slap basique dans le style jazz bass.
11	Destroy	Son éclatant mélangeant distorsion, transposition et modulation en annoue.
12	Tremolo	Un bon choix pour une ligne de bassé mélancolique et le joe en accord.
13	SoftSlow	Ce son de jeu mélodique ou solo est idéal pour uneasse fretless.
14	Limiter	Le limiter égalise le son quand on utilise un mediator.
15	X'over	Son de flanger pour le joe au mediator, typique du genre crossover.
16	CleanWah	Son de wah-wah automatique aux usages différents.
17	Exciter	Son universel avec un tambre fais et transparent.
18	ClubBass	Son qui simule l'ambiance d'un petit club et qui convient aux lignes de bassé chantantes.
19	DriveWah	Son de wah-wah automatique avec saturation variable qui suit la dynamique du joe au mediator.
20-29	Empty	Patches vides

Algorithme Mic

N°	Nom du patch	Description
0	Rec Comp	Préampli conventionnel et son de compression pour l'enregistrement.
1	RoomAmbi	Simule l'ambiance d'un studio de station de radio.
2	VocalDiy	Effet de retard qui fonctionné比较好 avec les voix traitées par effet.
3	Rock	Son de compression massive pour les voix rock.
4	Long DLY	Son de retard long pour les voix (2 temps au tempo 120).
5	InTheBOX	Cet effet semblemettre la totalité du son dans une petite boîte.
6	Llimiter	Effet limiteur très utilise pour l'enregistrement.
7	AG MIC	Le son de préampli est remarquable pour enregistrer une guitare acoustique.
8	AG Dub	Son de doublage qui donne un balayage faisant penser à la sensation d'un médiator.
9	12st Cho	Son de chorus pour guitare 12 cordes.
10	AG-Jumbo	Augmente la taille apparente de caisse d'une guitare acoustique.
11	AG-Small	Réduit la taille apparente de caisse d'une guitare acoustique.
12	AG Lead	Son de delay pour guitare acoustique principale (Lead).
13	Live AMB	Le son de reverb brillant pour guitare acoustique accroît la sensation live.
14	Tunnel	Simulation d'une reverb de tunnel.
15	Filter	L'effet filtreetupever metrapre par exemple de changere le caractère du son durant un morceau.
16	BrethCmp	Le son à compresseur asseez fort accentue le pompage.
17	Vib MOD	Son de voix modelé par combinaison de phaser et vibrito.
18	Duet Cho	Le son désaccordé créé un duo instantané.
19	Ensemble	Son d'ensemble frais remarquable pour les choeurs.
20	VocalDub	Son de doublage conventionnel.
21	Sweep	Son de voix avec balayage de phase lent.
22	VoiceFlg	Son de chorus avec flanger à force modulation.
23	PH Voice	Son avec une pincée de phaser assaisonné de delay
24	VibVoice	Son de vibrato bien découvert.
25	FutureVo	Un message des extra-terrestres.
26	M to F	Transforme une voix d'homme en voix de femme.
27	F to M	Transforme une voix de femme en voix d'homme.
28	WaReWaRe	Son d'effet spécial comme une voix d'astronaute.
29	Hangul	Son d'effet spécial faisant sonner le Japonais comme du Coréen.
30-49	Empty	Patches vides

Algorithme Dual Mic

N°	Nom du patch	Description	Entrées gauche/droite suggérées
0	Vo/Vo 1	Pour les duos vocaux	Voix
1	Vo/Vo 2	Chorus pour les voix principales	Voix
2	Vo/Vo 3	Pour une harmonie vocale	Voix
3	AG/Vo 1	Crée un timbre vocal de type rue	Guitare acoustique/Voix
4	AG/Vo 2	Donne un timbre vocal différent de celui d'AG/Vo 1	Guitare acoustique/Voix
5	AG/Vo 3	Modifie agressivement le timbre vocal	Guitare acoustique/Voix
6	ShortDLY	Retard court avec doublage efficace	Microphones
7	FatDrum	Pour l'enregistrement de batterie avec un seul micro stéreo	Microphones
8	BothTone	Son de micro à condensateur pour voix d'homme en canal L et de femmes en canal R	Voix
9	Condner	Simule le son d'un micro à condensateur avec entree d'un micro dynamique	Voix
10	DuoAttack	Chorus pour les voix solo avec attaque accentuée	Voix
11	Warmth	Son chaud avec mediums prédominants	Voix
12	AM Radio	Simulation d'une radio AM mono	Voix
13	Pavilion	Pour un commentaire capturant le son d'une démonstration sur un stand dans une exposition	Voix
14	TV News	Son de journal d'informations TV	Voix
15	F-Vo/PT1	Pour voix de femme sur ballades au piano	Voix/Piano
16	JazzDao1	Simule un disque de session de jazz avec son légèrement bassé fidélité	Voix/Piano
17	Cntmpry	Son universel avec variation nette	Voix/Piano
18	JazzDao2	JazzDao 1 pour voix d'homme	Voix/Piano
19	Ensemble	Pour un équilibre entre guitare avec attaque forte et piano doux	Guitare acoustique/Piano
20	Enhanced	Accentue les caractéristiques du son, optimal pour les ballades	Guitare acoustique/Voix
21	Warmy	Modéré une ambiance trop brillante	Guitare acoustique/Voix
22	Strum+Vo	Gros son doux avec mise en valeur des mediums	Guitare acoustique/Voix
23	FatPlus	Augmente des mediums faibles	Guitare acoustique/Voix
24	Arp+Vo	Son solide général	Guitare acoustique/Voix
25	ClubDao	Simulation de son "live" en petit club	Guitares acoustiques
26	BigShape	Améliore la clarté générale	Guitares acoustiques
27	FolkDao	Son frais et clair	Guitares acoustiques
28	GtrDao	Adapté aux duos de guitares acoustiques	Guitares acoustiques
29	Bright	Sensation globale de brillance et de tranchant	Guitares acoustiques
30-49	Empty	Patches vides

AlGORITHM Stereo
N°	Nom du patch	Description
0	Syn-Lead	Pour les solos de synthé monophonique
1	OrganPha	Effet phaser pour synthé/orgue
2	OrgaRock	Son de distorsion explosive pour orgue rock
3	EP-Chor	Superbe chorus pour piano électrique
4	ClavFig	Wah-wah pour clavinet
5	Concert	Effet de salle de concert pour piano
6	Honkey	Simulation de piano bastringue
7	PowerBD	Donne plus de puissance à la grossse caisse
8	DrumFling	Flanger conventionnel pour batterie
9	LiveDrum	Simulation de doublage live en extérieur
10	JetDrum	Phaser pour charleston jouée à la double croche
11	AsianKit	Transforme un kit standard en kit asiatique
12	BassBost	Accentue les basses fréquences
13	Mono->St	Donne de l'espace à une source mono
14	AM Radio	Simulation d'une radio AM
15	WideDrum	Large effet stéreo pour les pistes de boîte à rythmes
16	DanceDrm	Renforce les basses fréquences des rythmiques Dance
17	Octaver	Ajoute le son de l'octave inférieure
18	Percushn	Donne de l'air, de la présence et une diffusion stéreo aux sons de percussion
19	MoreTone	Renforce les fréquences moyennes,donnant plus de corps à une guitare avec distorsion
20	SnrSmack	Accentue le timbre de caisse claire
21	Shudder!	Son tranché pour pistes technique
22	SwpPhase	Effet Phaser avec puissant résonance
23	DirtyBiz	Distorsion basse fidélité (Low-Fi)utilisant un modulateur en annexe
24	Doubler	Effet de doublage pour piste vocale
25	SFXlab	Donne un puissant son d'effet spécial de synthétiseur
26	SynLead2	Son d'avion à réaction à l'ancienne pour synthétiseur solo
27	Tekepiko	Effet pour série de phrases et guitare étouffée (une seule note à la fois)
28	Soliner	Simulation d'ensemble de cordes analogiques
29	HeavyDrum	Pour batterie hard rock
30	SM57Sim	Simulation d'un micro SM57 qui excelle pour l'enregistrement de guitares et d'autres instruments analogiques
31	MD421Sim	Simulation d'un micro MD421 de standard professionnel indispensable pour la diffusion, l'enregistrement, et les prestations live
32	U87Sim	Simulation du U87, un microphone à condensateur standard utilisé dans les studios du monde entier
33	C414Sim	Simulation du C414, un célibre microphone auquel il est fait grandement confiance pour les enregistements
34	Doubling	Crée un son double comme si la totalité du corps du son devenait plus constante
35	ShortDLY	Son de delay convenant aux voix et aux enregistrites en extérieur, ainsi que pour creer un effet de trucage
36	Lo-Fi	Crée un son BASide fidélité avec une atmophère nostalgic commeSORT d'une radio
37	Limiter	Un limiteur très efficace pour les répetitions de groupe et l'enregistrement live
38	BoostPls	Ajoute une pression sonore globale durant l'enregistrement
39	All Comp	Compresseur qui nivelle les différences de volume entre instruments lors d'une prestation de groupe, par exemple
40-49	Empty	Patches vides

Algorithm 8x COMP EQ

N°	Nom du patch	Description	Entrées 1 - 8 recommendées
0	VociBand	Patch généérique pour groupe vocal	1	Ampli guitare
			2	Ampli basse
			3	Voix
			4	Chorus
			5-6	Batterie
			7-8	Clavier
1	Inst	Pour groupes jazz fusion	1-2	Ampli guitare
			3	Ampli basse
			4	Piano
			5-6	Batterie
			7-8	Clavier
2	AcoBand	Pour groupes acoustiques	1	Basse acoustique
			2	Piano
			3	Voix
			4	Chorus
			5-6	Guitare acoustique
			7-8	Percussions

Liste des patches d'effet 5

3	1ManBand	Pour l'auto-production	1-2	Guitare
			3	Basse
			4	Clavier
			5	Voix
			6	Chorus
			7-8	Séquence
4	StdDrum	Sons standard pour enregistrer chaque son d'un kit de batterie	1	Grosse caisse
			2	Caisse claire
5	VtgDrum	Son de batterie des années 70 avec charleston accentuated	3	Charleston
			4	Tom aigu
6	EhcdDrum	Son de batterie comprése avec punch	5	Tom Médium
			6	Tom basse
			7-8	Micro général de dessus
7	Percus	Souhaitable pour enregistrer individuellement des sons de percussion	1-2	Petites percussions
			3-4	Cymbales/cloches
			5-6	Batterie
			7-8	Ensemble de percussions
8	CompLtr	Son polyvalent, doux	1-8
9	A Capla	Pour groupes a cappella	1-2	Voix féminines
			3-4	Voix masculines
			5-6	Duo vocal
			7-8	Prise générale de voix
10-19	Empty	Patches vides

Algorithm Mastering

N°	Nom du patch	Description
0	PlusAlfa	Accentue la puissance générale
1	All-Pops	Mastering conventionnel
2	StWide	Mastering large bande
3	DiscoMst	Pour son club
4	Booster	Pour finition Hi-Fi
5	Power	Pour des graves puissants
6	Live	Ajoute une sensation live
7	WarmMst	Ajoute une sensation globale de chaleur
8	TightUp	Ajoute une sensation de durété
9	1930Mst	Mastering avec son 1930
10	LoFi Mst	Mastering avec dégradation audio volontaire (basse fidélité ou Lo-fi)
11	BGM	Mastering pour musique de fond
12	RockShow	Mastering pour faire sonner "live" un mixage rock
13	Exciter	Mastering basse fidélité ou Lo-fi avec légère distorsion dans les médiums et les aigus
14	Clarify	Mastering accentuant les aigus
15	VocalMax	Ramène au premier plan les voix enterrées
16	RaveRez	Effet spécial de balayage utilisant un filtrage tranchant
17	FullComp	Forte compression sur toute la plage des fréquences
18	ClearPWR	Un accordé puissant renforce les médiums et ajoute de la pression sonore et de la clarté
19	ClearDMS	Son à clarté et ampleur réhaussées
20	Maximizr	Accentue le niveau de pression sonore générale
21-29	Empty	Patches vides

Effets par boucle département/retour

REVERB

N°	Nom du patch	Description
0	TightHal	Reverb Hall avec un timbre dur
1	BrgtRoom	Reverb Room (piece) avec un timbre dur
2	SoftHall	Reverb Hall avec un timbre doux
3	LargeHal	Simule la réverbération d'un grand hall
4	SmallHal	Simule la réverbération d'un petit hall
5	LiveHous	Simule la réverbération d'un club
6	TrStudio	Simule la réverbération d'un studio de répétitions
7	DarkRoom	Reverb Room (piece) avec un timbre doux
8	VcxRev	Reverb régée pourmettre en valeur les voix
9	Tunnel	Simule la réverbération d'un tunnel
10	BigRoom	Simule la réverbération d'une piece de la taille d'un gymnase
11	PowerSt.	Reverb Gate
12	BritHall	Simule la reverb brillante d'une salle de concert
13	BudoKan	Simule la réverbération du Budokan de Tokyo
14	Ballade	Pour ballades lentes
15	SecBrass	Reverb pour section de cuivres
16	ShortPla	Reverb courte
17	RealPlat	Simulation de reverb à ressort
18	Dome	Reverb simulant le jeu dans un stade avec dôme
19	VinSprin	Simule une reverb à ressort analogique
20	ClearSpr	Reverb claire à courte durée de réverbération
21	Dokan	Simule la réverbération d'une pipe en terre
22-29	Empty	Patches vides

CHORUS/DELAY

N°	Nom du patch	Description
0	ShortDLY	Retard court standard
1	GtChorus	Chorus améliorant les sons de guitare faibles
2	Doubling	Effet de doublage polyvalent
3	Echo	Retard flamboyant de style analogique
4	Delay3/4	Retard de croche pointée synchronisé sur le tempo
5	Delay3/2	Retard de noire pointée synchronisé sur le tempo
6	FastCho	Chorus rapide
7	DeepCho	Effet polyvalent de chorus profond
8	Voix	Chorus améliorant les voix
9	DeepDBL	Effet de doublage profund
10	SoloLead	Cet effet garde les phrases rapides nerveuses
11	WarmyDly	Simulation de retard analogue au son chaud
12	EnhanCho	Effet Enhancer utilisant le doublage avec déphasage
13	Detune	Pour instruments à harmoniques fortes tels que piano électronique numérique ou synthétiseur
14	Natural	Chorus avec faible modulation convenant aux parties d'accompagnement
15	Whole	Retard de ronde synchronisé sur le tempo
16	Delay3/3	Retard de blanche de triquet synchronisé sur le tempo
17	Delay1/4	Retard de double-croche synchronisé sur le tempo
18-29	Empty	Patches vides

Si vous Voyez un message du type "---Error", pressez la touche EXIT. Quand d'autres erreurs ou messages surviennent, l'écran affché se ferme automatiquement dans les trois secondes.

Message	Signification	Réponse
Messages indiquant que quelques chose manque
No Card	Aucune carte n'est insérée.	Vérifie qu'une carte SD est bien insérée.
No Project	Il n'y a aucun projet.	Vérifie que le projet n'a pas été supprimé ou déplaced.
No File	Il n'y a aucun filchier dans le projet.	Vérifie que le filchier n'a pas été supprimé ou déplaced.
No USB Device	Il n'y a pas de connexion USB.	La connexion peut avoir été annulée ou il peut y avoir des problèmes avec le cable.

Messages affichés fréquemment
Reset DATE/TIME	Perte du réglage de date/heure à cause de la décharge des piles.	Réglez à nouveau DDATE/TIME. → P:14
Low Battery!	Il est temps de changer les piles.	Changez les piles ou branchez l'adaptateur.
Stop Recorder	Opération impossible en lecture/enregistrement.	Arrêtez d'abord l'enregistreur puis réessayez.

Messages indiquant que l'objet est protégé
Card Protected	La carte SD est protégée.	Éjectez la carte SD, déverrouillez sa protection contre l'écriture et réinsérez-la. → P12
Project Protected	Le projet est protégé.	Déactivez la protection du projet à l'aide du menu PROTECT. → P89
File Protected	C'est un fichier uniquement destiné à la lecture, vous ne pouvez pas y écrire.	À l'aide d'un ordinateur, désactivez le statut du fil chien le limitant à la lecture.

Messages indiquant le dépassement de la capacité ou d'une limite structurelle
Card Full	La carte est pleine.	Changez de carte ou supprimez des données inutiles.
Project Full	Aucun autre projet ne peut être sauvegardé sur la carte.	Supprimez les projets inutiles.
File Full	Le nombre maximal de fischiers a été atteint.	Supprimez les fischiers inutiles.
USB Device Full	Le pérophérique USB connecté est plein.	Changez le pérophérique USB connecté ou supprimez des données

Messages indiquant un échéç de l'accès
Card Access Error	Impossible de dire ou d'enregistrer sur la carte.	PresseZ EXIT et réessayez l'opération.
Project Access Error	Impossible de dire ou d'enregistrer dans le projet.	PresseZ EXIT et réessayez l'opération.
File Access Error	Impossible de dire ou d'enregistrer dans le fisier.	PresseZ EXIT et réessayez l'opération.
USB Device Access Error	Impossible de dire ou d'enregistrer sur le périhé- rique USB connecté.	PresseZ EXIT et réessayez l'opération.
Card Format Error	C'est un format de carte que l'appareil ne peut pas utiliser.	Changez pour un format de carte que l'appareil peut utiliser.
File Format Error	C'est un format de fichier que l'appareil ne peut pas utiliser.	Changez pour un format de fichier que l'appareil peut utiliser.
USB Device Format Error	C'est un format de périhérique USB que l'ap- pareil ne peut pas utiliser.	Changez pour un format de périhérique USB que l'appareil peut utiliser.

Autres messages d'erreur
Card Error	Une erreur s'est produit.	Presse EXIT et réessayez l'opération.
Project Error
File Error
USB Device Error

\section*{Caracteristiques techniques}

Section			R24
Enregistreur	Nombre de pistes		24 (mono)
	Nombre maximal de pistes simultanément enregistrables		8
	Nombre maximal de pistes simultanément lisibles		24 pistes audio + métronome
	Format des données d'enregistrement		Format WAV 44,1/48 kHz, 16/24 bits
	Durée maximaled'enregistrement		200 minutes/1 Go (44,1 kHz, 16 bits, pistes mono)
	Projets		1000
	Marqueurs		100/projet
	Repérage (compteur)		Heures/minutes/seconds/milisecondes et mesures/temps/tics
	Édition de fichier		Division, retailage
	Autres fonctions		Punch-in/out (manuel, automatique), report, lecture en boucle A-B, annuler/établir
Interfaceaudio	Nombre de canauxd'enregistrement		8
	Nombre de canaux de lecture		2
	Résolution en bits		24
	Fréquence d'échantillonnage		44,1, 48, 88,2, 96 kHz
Table de mixage	Faders		9 (mono x 8, master x 1)
	Indicateurs de niveau		Affiche à 4 segments
	Paramètres de piste		Égalésur 3 bandes, panoramicique (balance), départ d'effet x 2, inversion
	Couplage stéroy (Stereo Link)		Pistes 1/2-23/24 scélectionnables par paires
Effets	Algorithms		9 (CLEAN, DISTORTION, ACO/BASS SIM, BASS, MIC, DUAL MIC, STEREO, 8× COMP EQ, MASTERING)
	Patches		330 pour insertion, 60 pour la boucle départ/retour
	Modules d'effet		7 pour insertion, 2 pour la boucle départ/retour
	Accordeur		Chromatique, guitare, basse, open A/D/E/G, D modal
Rythme	Voix		8
	Format du son		PCM linéaire 16 bits
	Kits de batterie		10
	Pads		8 (sensibles à la dynamique)
	Précision		48 impulsions par noir
	Patterns rhythmiques		511/projet
	Tempo		40,0-250,0 BPM
Échantillonneau	Formats lus		Format WAV 44,1/48 kHz, 16/24 bits
	Fonctions d'édition		Retailage, étreiment/contraction dans le temps (time-stretch)
Matériel	Support d'enregistrement		Carte SD (16 Mo-2 Go), carte SDHC (4-32 Go)
	Conversion analogue NUMérique		Convertisseur A/N delta-sigma 96 kHz, 24 bits
	Conversion numérique/analogique		Convertisseur N/A delta-sigma 96 kHz, 24 bits
	Écran		LCD 128 x 64 pixels (rétroéclairé)
	Entrées	INPUT1~8	8 prises mixtes XLR/jack standardImpédance d'entrée:(entree symétrique) 1 Kohm symétrique, point chaud sur la broche 2(entree asymétrique) 50 Kohms asymétrique1 avec sélecteur haute impédance Hi-Z, impédance d'entrée 1 MΩ (Hi-Z On)6 avec alimentation fantômeNiveau d'entrée: -50 dBm < continu < +4 dBm
		Microphones intégrés	Microphones omnidirectionnels à condensateurGain: -50 dBm < continu < +4 dBm
	Alimentation fantôme		48 V, 24 V
	Sorties	OUTPUT	Jack 6,35 mm 3 points (symétrique)
		PHONES	Jack 6,35 mm stéreo standard 20 mW x 2 (charge de 32 ohms)
	USB		USB 2.0 haute vitesse(fonctionnement comme interface audio/surface de contrôle/lecteur de carte/stockageUSB)
	Alimentation électriche		Adaptateur secteur CC 5 V 1A (AD-14 ZOOM)Six piles AA (4,5 heures de fonctionnement continu avec le rétroéclairage régle sur 15 secondes et l'alimentation fantôme coupée)
	Dimensions		376 mm (L) x 237,1 mm (P) x 52,2 mm (H)
	Poids		1,3 kg

Si vous pensez qu'il y a un problème de fonctionnement du R24, vérifie d'abord les points suivants.

Problèmes durant la lecture

Pas de son ou son très faible

• Vérifiez les connexions avec le système d'écoute et ses réglages de volume.
  Assurez-vous que les voyants de statut de la section de mixage sont allumés en vert et que leurs faders sont montés. Si unvoyant de piste n'est pas en vert, pressez sa touche répetitivement jusqu'à ce qu'il s'allume en vert.
  Assurez-vous que la touche de statut [MASTER] est eteinte et que le fader [MASTER] est monté.

Bouger le fader n'afecte pas le volume

• Sur les voies pour lesquelles le couplage stéreo est activé, le fader du canal pair n'a pas d'effet. Désac-tivez le couplage stéreo ( P.20) , ou bougez le fader du canal impair de la paire de canaux.

Pas de signal entrant ou son très faible

Assurez-vous que la commande GAIN correspondant à l'entrée est montée.
- Verifiez que levoyant de statut est allumé en vert (lecture activée) et que le fader de la piste est monté.

Une opération ne fonctionne pas et le message "Stop Recorder" s'affiche

• Certaines opérations ne sont pas possibles pendant que l'enregistreur est en fonction. Presse la touche STOP pour arrêter l'enregistreur puis refaites l'opération.

Problèmes durant l'enregistrement

Impossible d'enregistrer sur une piste

Assurez-vous que vous avez selectionné et armé une piste enregistrable.
- Verifiez que vous n'étés pas à court d'espace libre sur la carte SD (→P:102).
- L'enregistrement n'est pas possible si le projet est protégé. Réglez "PROTECT" sur "OFF" ( P.87) ou utilisez un autre projet.

Le son enregistré souffre de distorsion

• Vérifiez que les commandes GAIN (sensibilité d'entrée) et les niveaux d'enregistrement ne sont pas régles trop haut.
• Baissez les faders pour que le point 0 (dB) des indicateurs de niveau ne s'allume pas.
  Si le gain de I'egaliseur du mélangeur de pistes est réglier très haut, le son peut souffrir de distorsion

audible même si vous baissez le fader. Baissez le gain de l'égaliser sur une valeur plus ajusté.
- Si un effet par insertion est appliqué à une entrée, vérifie que le réglage du niveau de sortie d'effet (niveau de patch) est approprié.

Problèmes avec les effets

L'effet par insertion ne fonctionne pas

• Si l'algorithmme 8x COMP EQ est employé, la sélection des points d'insertion est limitée ( P.81).

L'effet par insertion ne s'applique pas

• Vérifiez que l'icone d'effet par insertion est affichée. Si elle ne l'est pas, pressez la touche EFFECT, puis la touche contextualle INSERT et reglez On/Off sur On.
• Vérifiez que l'effet est inséré à l'emplacement désiré (→P.81).

L'effet par boucle départ/retour ne fonctionne pas

• Verifiez que l'icone REV ou CHO est affichée. Si elle ne l'est pas, presse la touche EFFECT, puis la touche contextuelle REVERB ou CHORUS et reglez On/Off sur On.
• Vérifiez que les niveaux de départ sont montés pour les pistes ( P.40, 80).

Autres problèmes

Impossible de sauvegarder un projet

Impossible de creer un nouveau projet ou d'en copier un

Un message d'erreur s'affiche lorsque vous essayez d'executer une commande

• Le projet ne peut pas être sauvégarde s'il est protégé. Réglez "PROTECT" sur "Off" ( P.89).
• Si "Project Full" s'affiche, c'est qu'aucun autre projet ne peut plus être créé sur la carte. Supprimez des projets inutilles pour libérer de la mémoire.
• Veuillez consulter la liste des messages d'erreur (→ P.132).

Si nécessaire, mettez le firmware à jour.

1 Copiez le fjichier de mise à jour du firmware dans le réseau racine d'une carte SD.
2 Insérez la carte SD contenant le fichier du logiciel de mise à jour du firmware dans le R24 (si elle n'y est pas déjà).
3 En maintainant pressé PLAY basculez l'interrupteur POWER sur ON.
L'écran de mise à jour s'ouvre.
4 Sélectionnez "OK" et pressez (ENTER) pour lancer la mise à jour.
5 Quand l'écran indique que la mise à jour est terminée, éteignez le R24 et rallumez-le.

NOTE

• Téchécharge la première version du logiciel système sur le site internet de ZOOM : (http://wwwzoom.co.jp).
  Utilisez le paramètre de menu TOOL> SYSTEM>VERSION pour vérifier la version du logiciel système qu'utilise actuellement l'appareil.

A

Accès à un point 33-34

Accordeur 35

Accordeur chromatique 35

Algorithms 77

Alimentation

Installation des piles 13

Mise sous/hors tension 14

Réglage du type des piles 103

Alimentation fantôme 11, 18, 104

Audio

Changement du tempo sans changement

dehauteur 61

Coupure des parties inutiles 63

B

Boucle 50

C

Caracteristiques techniques 133

Cartes SD

Changement avec l'appareil allumé .101

Formatage 102

Installation 12

Lecteur de carte 106

Vérification de la capacité. 102

Changement de nom 73,84,94

Connexions 11, 18, 19

Contraste 100

Couplage stéreo 20

E

Echange de pistes 25

Echantillonneur 47-64

Écran

Contraste 100

Informations affichées 16

Retroeclairage 100

Effets

Boucle depart/retour 40,77-79,83-86

Mastering 45

Modules 77-78, 83, 115-125

Par insertion 45, 77-87

Paramètres 77, 84, 115-125

Patches. 126-131

Types 77-79,115-,126-

Effets par boucle département/retour

Réglages de niveau de départ de piste. 40

Patches. 77, 83-86, 131

Effets par insertion

Insertion avant le fader MASTER 45

Points d'insertion 81

Uniquement pour I'ecoute de contrôle . 87

Égaliseur (EQ). 40

Enregistrement

Changement de la prise à litre. 25

Formats. 90, 99

Piste master 46

Pistes supplémentaires 27

Premiere piste 23

Preparations 17-19

Superposition 27

Extinction 14

F

Fichiers

Assignnlation de pistes. 49

Changement de nom 94

Copie 93

Informations. 92

Sélection 91

Suppression 95

Fonctions rythmiques 65-76

Fondus entrants et sortants 64

G

Gain 23

H

Hi-Z. 10-11, 18

1

Importation

Fichiers 106-108

Lecteur de carte 106

Lecture en boucle A-B 32

Point A 32

Point B 32

Lecture sequentieldeprojets. 97

Listed lecture 97-98

M

Marqueurs 33

Métronome 36

MicrosinTEGRés 11,19

Mixage 39

Mixage de réduction sur deux pistes .43-46

P

Pads 52,67

Panoramaque 40

Patches

Changement de nom. 84

Édition 83

Importation 86

Initialisation . PDF

Liste 126-131

Sauvegarde 85

Sélection 80

Patterns rhythmiques

Assignnatioaune piste 22,76

Changement de nom. 73

Copie 71

Creation. 68

Importation 74

Suppression 72

Piste master 46

Changement de nom. 94

Copie 93

Creation. 17, 90

Lecture sequentiere 97

Protection 89

Sélection 91

Suppression 95

Vue d'ensemble. 89

Q

Quantification globale 52

R

Ré-enregistrement partiel 29-30

Automatique 29

Manuel 30

Réglage de la date et de l'heure 14

Réglage du niveau d'entrée. 23

Réglages stéreo. 19-20

Report de piste 43-44

Résolution de quantification 99

Résolution en bits 99

s

Secteurs 15, 18, 19

Sensibilité d'entrée 23

Sequence 53-59

Creation. 53

Edition. 56

Lecture 59

Superposition (Overdub) 27

Suppression de données

Cartes SD 102

Fichiers 95

Marqueurs. 34

Projets. 95

Surface de contrôle 110, PDF

T

Tempo (BPM) 60

U

USB 105-111

Branchement à un ordinateur 105

Fonctionnement du logiciel DAW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Memoire 107

V

Version du système 103

CE

Déclaration de conformité :

Ce produit se conforme aux exigences des directives 2004/108/EG (compatibilité electromagnétique), 2006/95/EC (basse tension) et 2005/32/EC (écoconception).

Mise au rebut des apparils électriques et électroniques usages

(applicable aux pays européens disposant d'un système de collecte et de tri des ordures)

Ce symbole sur le produit ou sur son emballage signifie que ce produit ne doit pas etre traité comme un déchet domestique. A la place, il doit etre amené au point de collecte pertinent pour le recyclage des équipements électriques et électroniques. En veillant à ce que ce produit soit correctement mis au rebut, vous aiderez a empêcher les évientuelles conséquences négatives sur l'environnement et la santé humaine qui pourrait autrement etre causees par un rejet inapproprié de ce produit. Le recyclage des matérieliaux aidera à economiser les ressources naturelles. Pour des informations plus détaillées sur le recyclage de ce produit, veuillez contacter notre mairie, le service de traitement des ordures ou le magasin où vous avez acheté le produit.
