R16 - Enregistreur audio multipiste ZOOM - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Table de mixage audio
Fonctions principales	Enregistrement, Interface audio, Contrôleur
Nombre de canaux	16
Contrôles de volume	Faders linéaires
Entrées micro	Oui, avec réglage de gain
Égaliseur	Non précisé
Sorties	Non précisé
Affichage	Écran LCD
Connectivité	Non précisé
Alimentation	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Fonctions supplémentaires	Contrôle du mix, Navigation via molette
Compatibilité	Non précisé
Utilisation recommandée	Studio, Enregistrement multipiste

FOIRE AUX QUESTIONS - R16 ZOOM

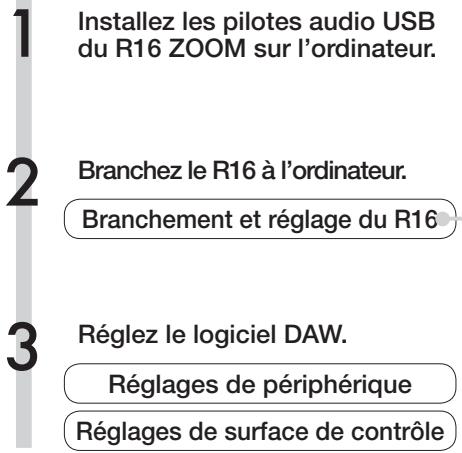

Comment puis-je connecter mon ZOOM R16 à mon ordinateur?

Pour connecter votre ZOOM R16 à votre ordinateur, utilisez un câble USB. Assurez-vous que votre R16 est allumé et sélectionnez le mode 'Audio Interface' sur l'appareil.

Comment enregistrer de l'audio sur le ZOOM R16?

Pour enregistrer de l'audio, choisissez le canal d'enregistrement souhaité, appuyez sur le bouton 'Record' et ensuite sur 'Play'. Assurez-vous que les entrées sont correctement configurées avant d'enregistrer.

Que faire si je n'entends pas le son lors de la lecture?

Vérifiez que le volume principal est réglé correctement. Assurez-vous également que les câbles de sortie sont bien connectés et que le bon canal de sortie est sélectionné.

Comment effacer une prise sur le ZOOM R16?

Pour effacer une prise, sélectionnez le canal que vous souhaitez supprimer, puis appuyez sur le bouton 'Erase' et confirmez votre choix.

Le ZOOM R16 ne s'allume pas, que dois-je faire?

Assurez-vous que l'appareil est chargé ou connecté à une source d'alimentation. Vérifiez également que le câble d'alimentation est en bon état.

Puis-je utiliser le ZOOM R16 avec des piles?

Oui, le ZOOM R16 peut être alimenté par 4 piles AA. Assurez-vous d'utiliser des piles neuves pour un fonctionnement optimal.

Comment mettre à jour le firmware du ZOOM R16?

Visitez le site officiel de ZOOM pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour votre appareil.

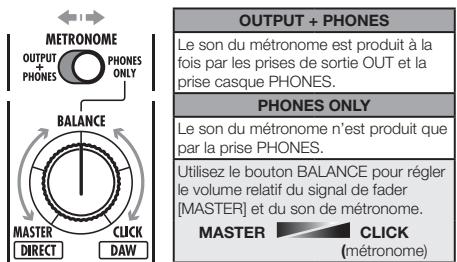

Y a-t-il une fonction de métronome sur le ZOOM R16?

Oui, le ZOOM R16 dispose d'une fonction de métronome. Vous pouvez l'activer dans le menu des réglages pour vous aider lors de l'enregistrement.

Comment transférer des fichiers audio du ZOOM R16 vers mon ordinateur?

Connectez le ZOOM R16 à votre ordinateur via USB. Il apparaîtra comme un disque externe. Ouvrez-le et copiez les fichiers audio de la mémoire interne vers votre ordinateur.

Que faire si le ZOOM R16 ne reconnait pas les cartes SD?

Assurez-vous que la carte SD est formatée au format FAT32 et qu'elle a une capacité compatible (jusqu'à 32 Go). Si le problème persiste, essayez une autre carte SD.

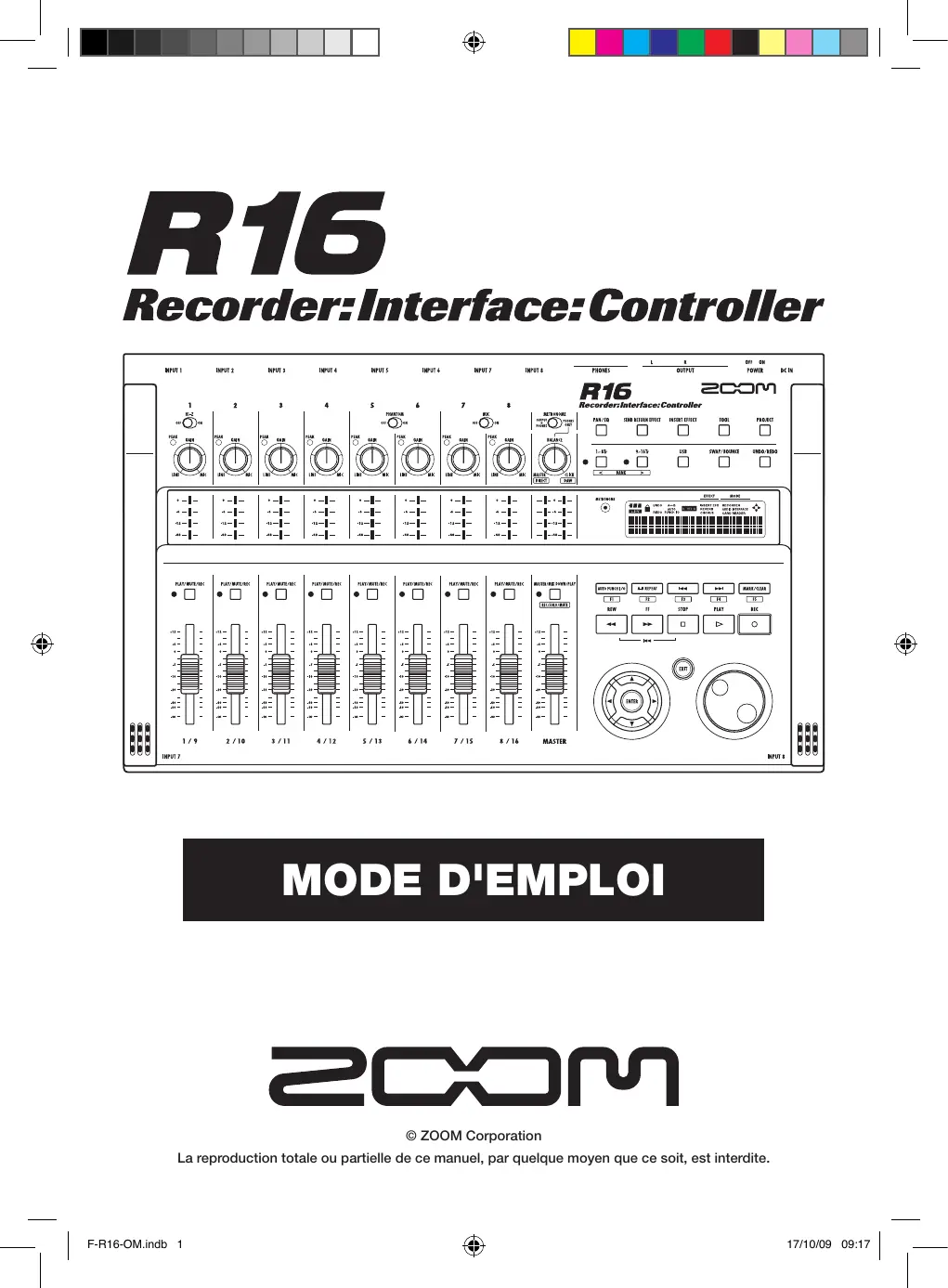

MODE D'EMPLOI R16 ZOOM

Dans ce mode d'emploi, des symboles servent àmettre en évidence des avertissements et précautions à dire pour éviter les accidents. Leur signification est la suivante :

Ce symbole signale des explications concernant des dangers extrêmes. Si les utilisateurs ignoret ce symbole et manipulent mal l'appareil, des blessures sérieues VOIRE mortelles peuvent en résultat.

Ce symbole signale des explications concernant des facteurs de danger. Si les utilisateurs ignorent ce symbole et manipulent mal l'appareil, il peut en résultat des blessures corporelles et dommages pour l'opération.

Veuillez suivre les consignes de sécurité et précautions suivantes pour vous assurer un employi sans danger du R16.

À propos de l'alimentation

Comme la consommation électrique de cet apparéil est assez élégée, nous vous recommendons l'emploi d'un adaptateur secteur lorsque c'est possible. Au cas où vous utiliseriez des piles, utilisez des piles alcalines ou nickel/ hydride de métal.

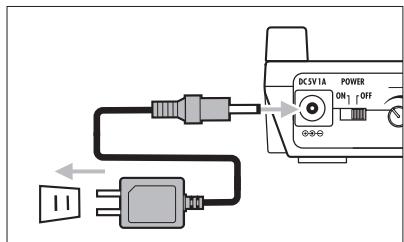

Fonctionnement avec adaptateur secteur

• Veiliez à n'utiliser qu'un adaptateur secteur CC 5 V/1 A/plus au centre (AD-14 ZOOM). L'emploi d'un adaptateur autre que celui spécifique pourrait endommager l'appareil etprésenter des risques.
• Ne connectez l'adaptateur secteur qu'a une prise fournissant la tension nominale requise par celui-ci.
• Quand vous débranchez l'adaptateur de la prise, saisissez l'adaptateur lui-même, ne tirez pas sur le cable.
• Durant un orage ou en cas de non utilisation prolongée, débranchez l'adaptateur secteur de la prise secteur.

Fonctionnement sur piles

Utilisez six piles AA-1,5 volt conventionnelles.
Le R16 ne peut pas servir de chargeur. Faites attention à l'étiquetage des piles afin de désir des modèles corrects.
- En cas de non'utilisation prolongée, retirez les piles de l'appareil.
- Si les piles ont coule, essayez soigneusement le compartment des piles et les bornes des piles pour-retirer tout reste de liquide.
- Quand vous utilisez l'appareil, le couvercle du compartment des piles doit être fermé.

A propos de la mise à la terre

En fonction des conditions d'installation, une légère décharge électricque peut être ressentie quand vous touchez une partie métallique du R16. Pour éviter cela, metteze cet apparé à la terre en reliant sa borne de terre de la face arrirée à une belle terre externe.

Pour évider le risque d'accident, n'utilise jamais les éléments suivants pour la mise à la terre :

Conduites d'eau (risque d'électrocution)
Conduites de gaz (risque d'explosion)
- Fil de terre de téléphone ou paraphoudre (risque de foudre)

Environnement

Évitez d'utiliser le R16 dans un environnement où il serait exposé à :

• Des températures extrêmes
• Une forte humidité ou des éclaboussures
• Des poussières excessives ou du sable
• Des vibrations excessives ou des chocs

Maniement

Ne place jamais sur le R16 d'objets replimés de liquide, tels que les vases, car cette peut causer un chic electrique.

Le R16 est un instrument de précision. N'exerce pas de pression excessive sur ses touches et autres commandes. Ne le laïsez pas tomber, et ne le soumettez pas à des chocs ou à des pressions excessives.

Connexion des cables et prises d'entrée/sorting

Vouvelez绝大多数 éteindre le R16 et tous les autres équipements avant de connecter ou déconnecter des cables. Veilée aussi à débrancher tous les cables de connexion et le cordon d'alimentation avant de déplacer le R16.

Modifications

N'ouvrez jamais le boîtier du R16 et ne tentez jamais de le modifier de chaque façon que ce soit car cette pourrait endomgarer l'appelé.

Volume

N'utilise pas le R16 à fort volume durant longtemps car cette peut entraîner des troubles auditifs.

Précautions d'emploi

Interférences électriques

Pour des raisons de sécurité, le R16 a été concu afin d'assurer une protection maximalie contre l'émission de rayonnement electromagnetique par l'appareil, et une protection vis-à-vis des interférences externes. Toutfois, aucun équipement très sensible aux interférences ou émettant de puissantes ondes electromagnetiques ne doit être place pres du R16, car le risque d'inférences ne peut pas être totalement élimné.

Avec tout type d'apparéil à commande numérique, y compris le R16, les interférences électromagnétiques peuvent entrainer un mauvais fonctionnement et ALTERER VOIRE détruire les données. Il faut veiller à minimiser le risque de dommages.

Nettoyage

Utilisez un chiffon sec et deux pour nettoyer le R16. Si nécessaire, humidifiez légarèment le chiffon. N'utilise pas de nettoyant abrasif, de cire ou de solvant ( comme un diluant pour peinture ou de l'alcool de nettoyage) car ceux-ci peuvent ternir la finition ou endomgarner la surface.

Sauvegarde

Les données du R16 peuvent être perdues suite à un mauvais fonctionnement ou à une opération incorrecte. Sauvegardez donc vos données.

Copyrights

Hormis pour une utilisation personnelle, l'enregistrement non autorisé de sources soumises à copyright (CD, disques, cassettes, clips video, radiotélé diffusion etc) est interid.

ZOOM Corporation n'assume une社会责任 vis à vis des plaintes concernant les infractions aux lois sur les droits d'auteur.

Le symbole SD et le symbole SDHC sont des marques commerciales.

Windows®/Windows Vista® sont des marques commerciales ou déposées de Microsoft®. © Macintosh® et Mac OS® sont des marques commerciales ou déposées d'Apple Inc. © Steinberg et Cubase sont des marques commerciales ou déposées de Steinberg Media Technologies GmbH Inc. © Intel® et Pentium® sont des marques commerciales ou déposées d'Intel® Corporation. © AMD Athlon™ est une marque commerciale ou déposée d'Advanced Micro Devices, Inc. © Les autres marques commerciales, names of produits et noms de sociétés mentionnées dans ce mode d'emploi sont la propriété de leurs détenteurs respectifs. Toutes les marques commerciales et déposées mentionnées dans ce mode d'emploi n ont qu'une visée d'identification et ne sont pas destinées à enfreindre les droits d'auteur de leurs détenteurs respectifs.

Merci beaucoup d'avoir besoin l'enregistreur/interface/contrôleur R16 ZOOM. Dans ce mode d'emploi, nous l'appellerons le R16. Le R16 a les caractéristiques suivantes.

Enregistreur multipiste utilisant des cartes SDHC pouvant atteindre 32 Go

Le R16 peut enregistrer simultanément sur 8 pistes. Par exemple, un groupe entier peut être enregistré sur des pistes individuelles ou plusieurs microphones peuvent être placés autour d'un kit de batterie. ÀpRES avoir enregistré en PCM linéaire (type WAV) à une fréquence d'échantillonnage de 44,1kHz en 16/24 bits, vous pouze transférer les fichiers enregistrés sur votre ordinateur pour les utiliser dans votre logiciel station de travail audio numérique (que nous appellerons dorénavant DAW, de l'anglais Digital Audio Workstation). Vous pouze même relier deux R16 à l'aide d'un cable USB pour enregistrer un maximum de 16 pistes.

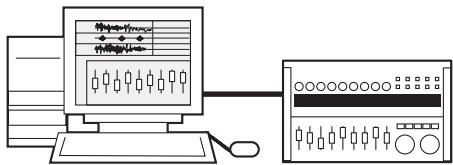

Interface audio USB haute vitesse (USB 2.0)

Voupeus utilise le R16 comme une interface audio USB haute vitesse (USB 2.0) disposant d'une abondance de prises d'entrée et de sortie. Le R16 peut gerer 8 entretes et 2 sorties à une résolution maximale de 24 bits et 96kHz , et ses effets peuvent même être utilisés à une fréquence d'échantillonnage de 44,1kHz . L'unité peut également fonctionner en n'etre alimentée que par le bus USB.

Utilisable comme surface de contrôle pour un logiciel DAW

Le R16 est équipé de fonctions qui vous permettent de contrôler le logiciel DAW d'un ordinateur via un cable USB. Vous pouvez piloter le transport du logiciel DAW, qu'il s'agisse de lecture, d'enregistrement ou d'arrêt, et vous pouvez physiquement contrôler les mouvements de faders. Vous pouvez aussi assigner différentes fonctions de DAW aux touches de fonction F1-F5 du R16 (les fonctions assignable dépendant du logiciel DAW).

Differents effects

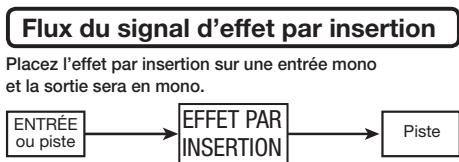

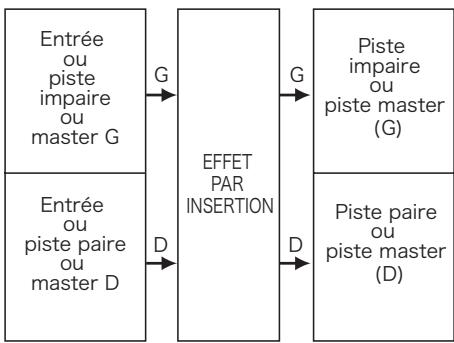

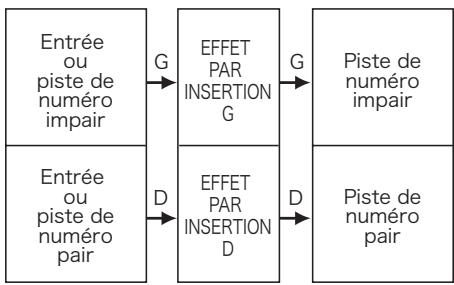

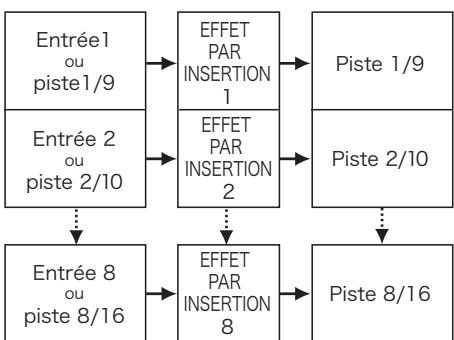

Le R16 a deux effets intégrés principaux - un effet par insertion qui peut être appliqué aux signaux d'un canal spécifique et un effet en boucle départ-retour qui peut être utilisé comme le bus départ/retour d'une table de mixage. Vous pouvez utiliser ces effets d'une grande diversité de façon, y compris durant l'enregistrement, en les appliquant à des pistes déjà enregistrées ou lors d'opérations de mastering telles que le mixage final et le report de pistes.

Gere diverses sources d'entree dont les guitares, microphones et equipments de niveau ligne

Le R16 est équipé de 8 prises d'entrée qui acceptent à la fois les fiches XLR et jack, dont une qui peut gérer des signaux à haute impédance et deux qui fournissent une alimentation fantôme 48 V. Le R16 peut accepter des guitares et basses à haute impédance, des microphones dynamiques et à condensateur et divers instruments de niveau ligne tels que des synthétiseurs. Il a également deux microphones intégrés à haute performances qui sont très pratiques pour enregistrer la gutare acoustique et les voix.

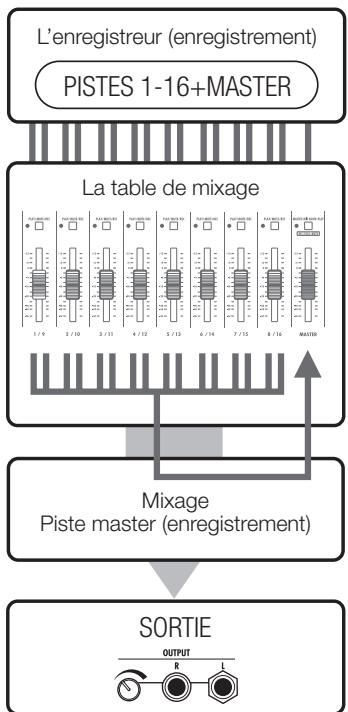

■ Fonctions de mixage complètes et intégrées

Le R16 est équipé d'un mélangeur numérique qui vous permet de mixer la reproduction des pistes audio enregistrées et importées. Vous pouvez régler le panoramicque, l'égaliseur et les effets pour chaque piste et mixer le tout en une sortie stéreo.

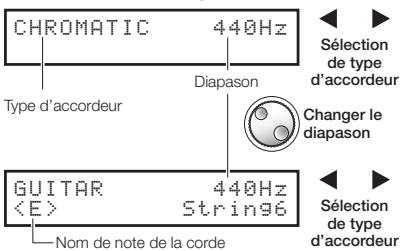

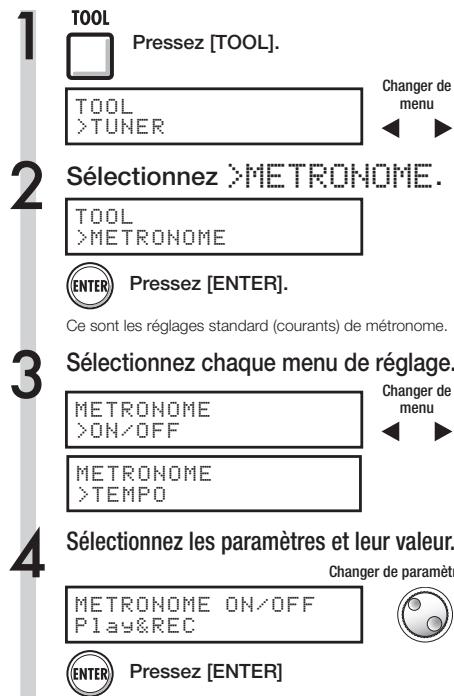

Multiples modes d'accordeur et un métronome comme guide rythmique

Le R16 n'a pas seulement une fonction d'accordage chromatique standard, mais aussi des fonctions pour les accordages inhabituels, dont les guitares 7 cordes et basses 5 cordes. Le métronome peut être utilisé comme guide rhytmique pendant que vous enregistrez. Vous pouvez faire jourer le son du métronome au travers des prises OUTPUT de la table de mixage ou l'envoyer uniquement au casque si vous le désirez. Par exemple, en "live", vous pouvez envoyer le clic uniquement au batteur via la sortie casque.

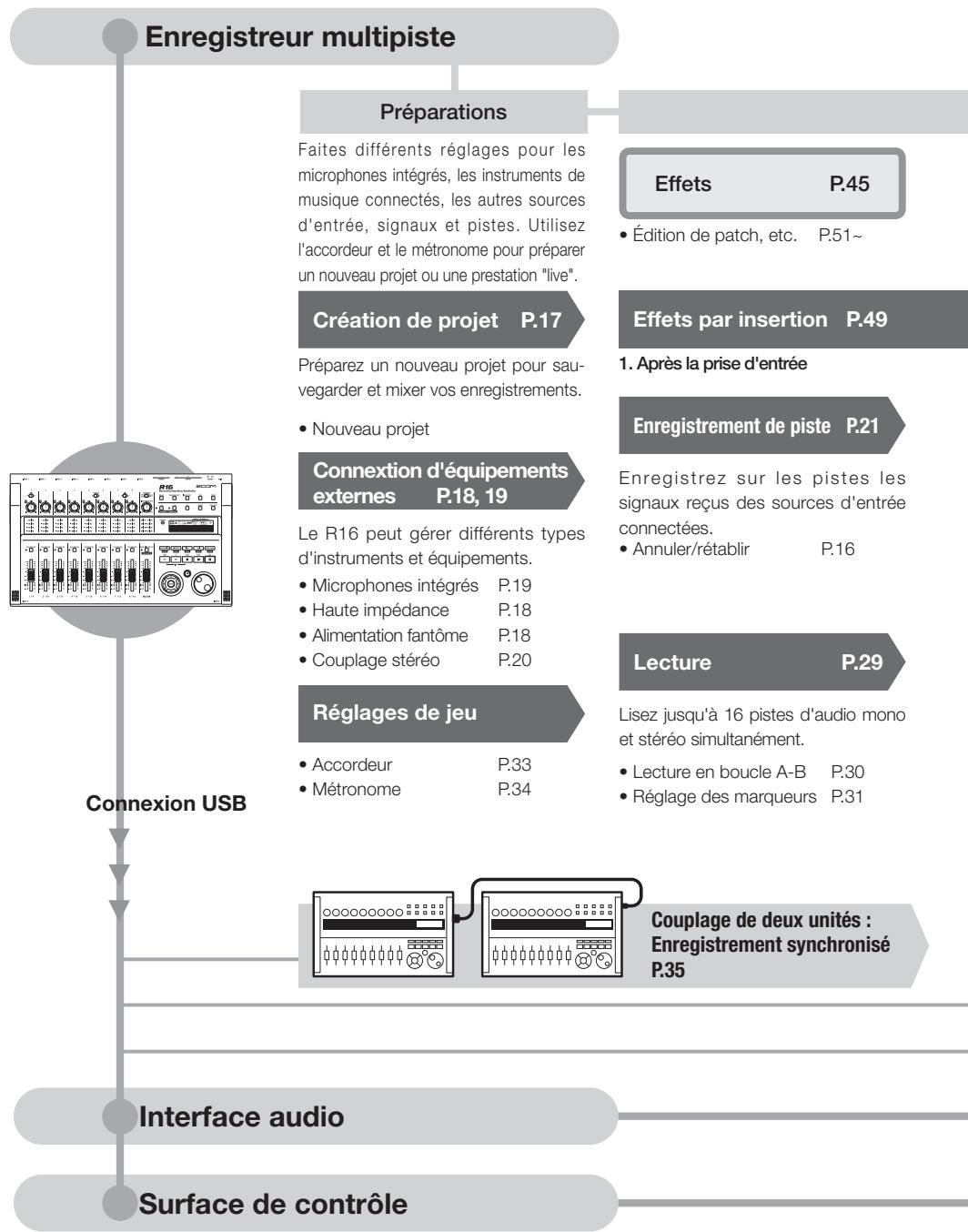

Echange de fichiers avec des ordinateurs et clés mémoire USB

Le R16 a un port USB 2.0 qui permet le transfert des données à haute vitesse. Vous pouvez transférer dans un ordinateur des fischiers audio WAV enregistrés sur le R16 par simple glisser/déposer. Vous pouvez aussi échanger des fischiers avec une clé mémoire USB connectée sans avoir à utiliser l'ordinateur.

Enregistrez simultanément 8 pistes d'audio mono et stéréo. Sélectionnez jusqu'à 330 effets.

Enregistrement

Utilisez les divers effets pour traiter les signaux quand ils entrent, durant la lecture de piste ou lors de la production d'un mixage.

Mixage et réduction

Mélangeur

P.36

Réglez la piste enregistrée à l'aide du mélangeur de pistes.

Effets utilisés sur des signaux de pistes spécifiques

2. Sur les pistes du mélangeur comme désire

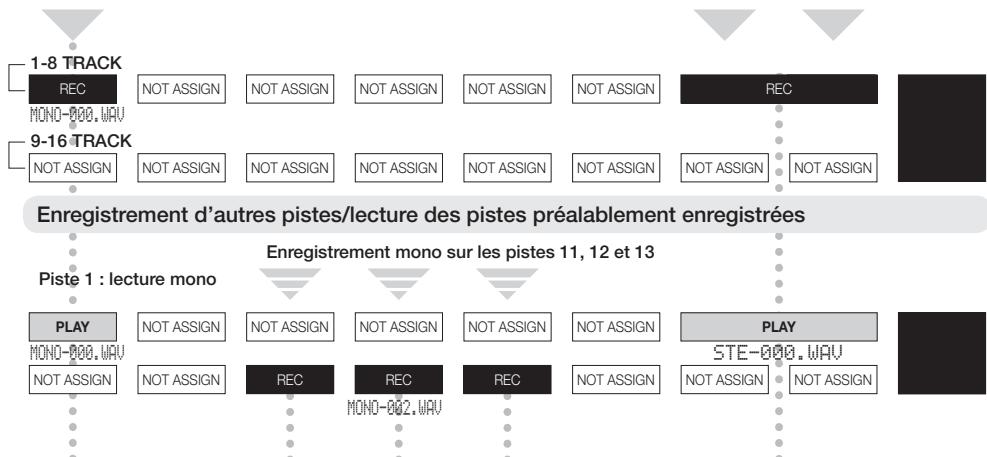

Superposition

P.25

Enregistrez de nouvelles pistes tout en reproduisant des pistes deja enregistrées.

• Assignation de piste P.23

Reprise

Ré-enregistrez partiellement un fichier.

• Punch in/out

P.27

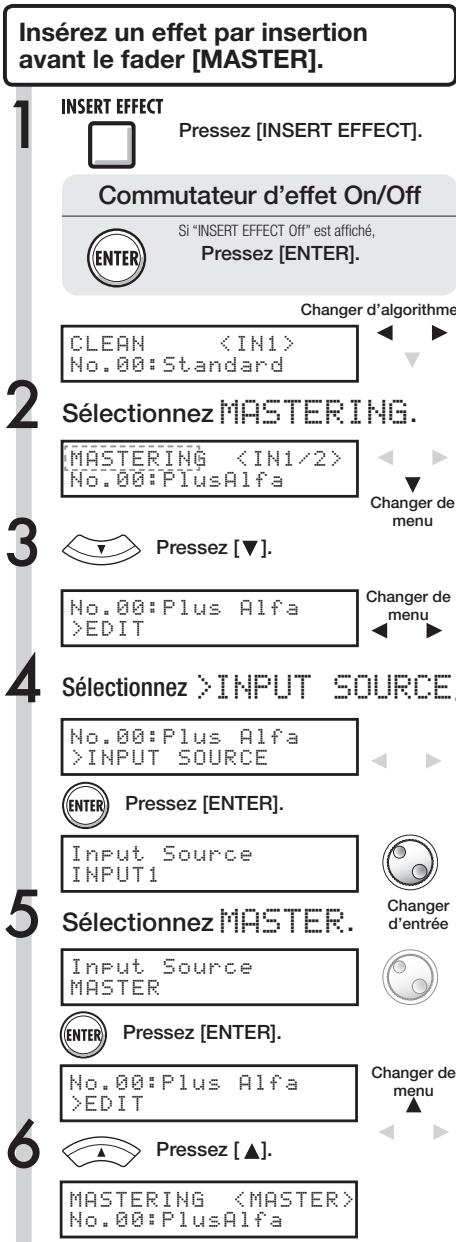

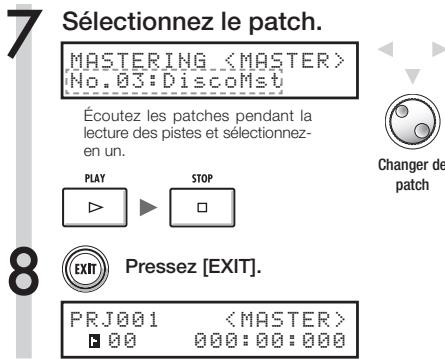

3. Avant le fader master

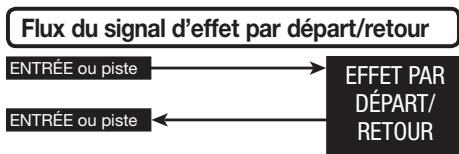

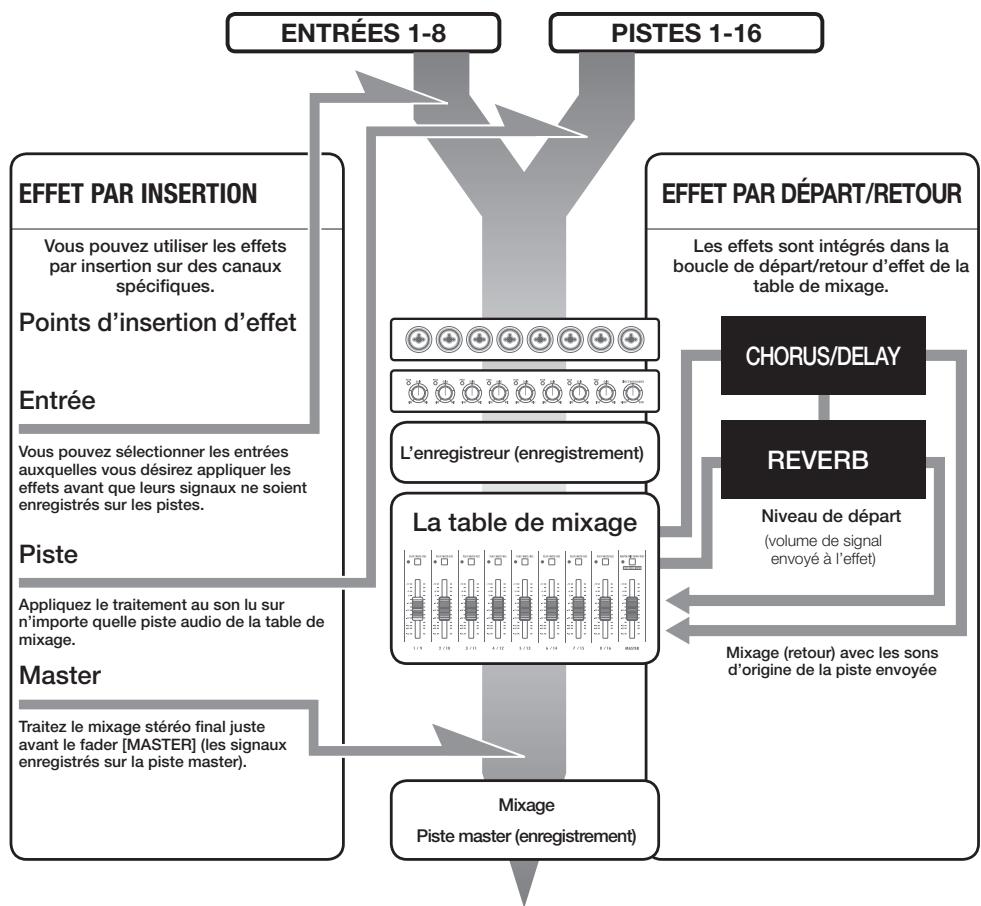

Boucle d'effet départ/retour

Il y a deux effets internes par départ/retour dans le mélangeur intégré - un effet chorus/delay et un effet reverb. Réglez les niveaux de départ des deux effets séparément pour chaque piste du mélangeur.

Mixage

P.36

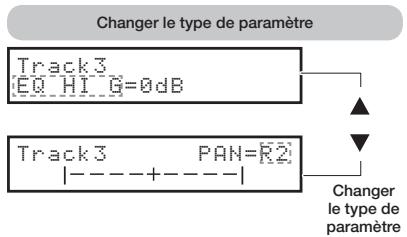

Réglez les paramètres pour chaque piste.

Égaliseur • Volume • Panoramaique P.37

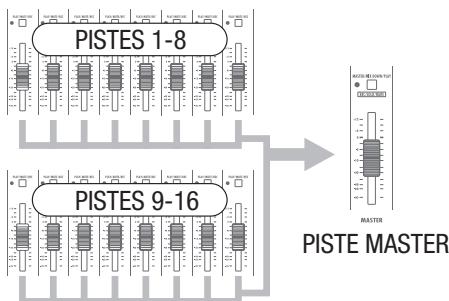

Mixage final

Réunisse plusieurs pistes en une paire stéreo.

Report P.39
- Enregistrement sur la piste master P.42

Édition et sortie

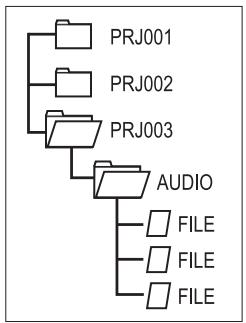

Projet

P.56

Les fichiers musicaux enregistrés et les réglages d'un morceau peuvent être générés et mémorisés comme un projet puis écrites de différentes façon.

PROJET/FICHIER P.56

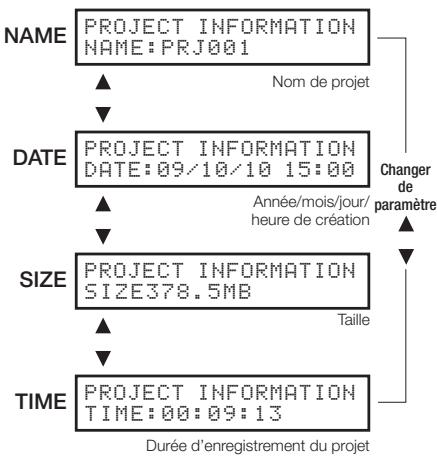

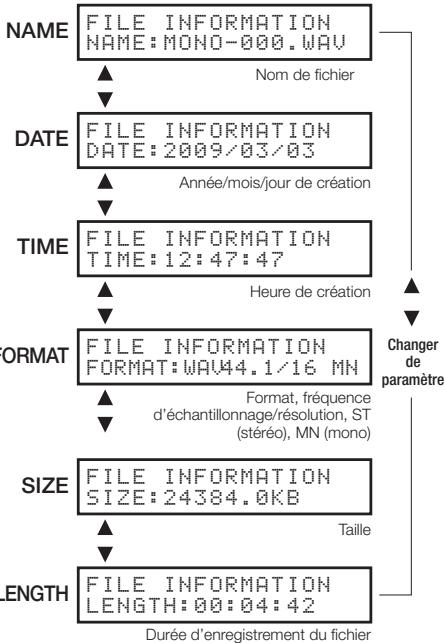

INFORMATIONS P.59
- IMPORTER P.64
DIVISER P.63
COPIER P.60
SUPPRIMER P.62

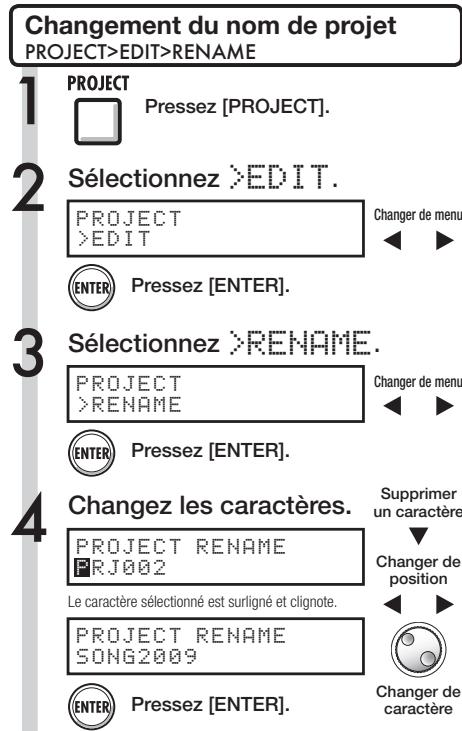

- RENOMMER P.61
PROTEGER P.56

Cartes SD

P.69

Lecteur de carte SD P.73

Mémoire USB P.74

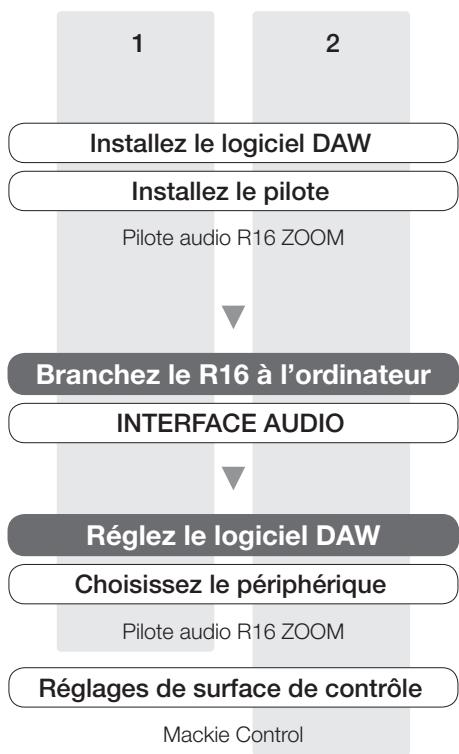

Échangez des signaux entre un logiciel DAW et un équipement audio

Pilotez le logiciel DAW avec le R16

Interface audio/surface de contrôle P.75

Interface audio/surface de contrôle P.75

Ici est expliqué comment enregistrer en stéreo avec les microphones intégrés sur les côtes gauche et droit du R16 et comment faire un enregistrement mono d'une guitare électrique à l'aide de la fonction haute impédance.

ETAPE 1 inserez une carte SD et allumez l'appareil.

ÉTAPE 2 Créez un nouveau projet.

1

Presse et maintenez jusqu'à ce que vous reveniez à l'écran principal.

2

PROJECT

Pressez [PROJECT].

PROJECT >SELECT

Touches
curseur

3

Selectionnez >NEW

PROJECT

NEW [SD]003:22:52]

ENTER

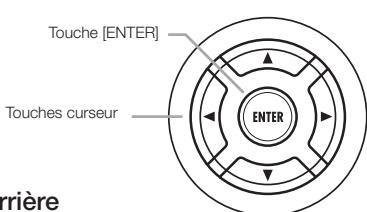

Parcourez le menu avec le curseur et pressez [ENTER].

I Presssez les touches curseur droite et gauche pour Change la selection.

4

Nommez le nouveau projet.

Confirmez le nom en pressant [ENTER].

5

Selectionnez [CONTINUE].

Selectionnez I'elément avec le curseur et presse [ENTER].

Touches curseur

6

Executez.

No.003:PRJ003 Create?

ENTER Confirmez la creation de votenouveau projet en pressant [ENTER].

Retournez à l'écran principal.

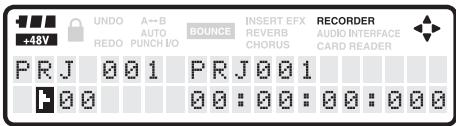

PRJ 003000

:00:00:000

Cet écran affiche le nom et le nombre de votre nouveau projet.

Réf.: Projet

P.56

ÉTAPE 3

Activez les selecteurs de source d'entrée.

Emploi des microphones intégrés (enregistrement stéreo)

1

Activez le selecteur [MIC] pour les entrées (INPUT) 7 et 8.

2

Pressez les touches de statut des entretres 7 et 8 jusqu'à ce que leurs tiemoins s'allument en rouge.

Pressez une ou deux fois la touche [PLAY/MUTE/REC].

Une fois allumé en rouge,
vous pouvèz lancer l'enregistrement.

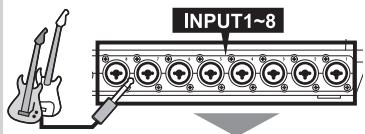

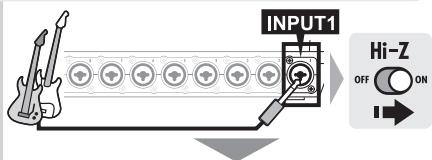

Pour enregistrer une guitare électrique (entree mono à haute impédance)

1

Branchez la guitare en entrée INPUT 1.

2

Activez le sélecteur [Hi-Z] de l'entrée 1.

3

Presse la touche de statut de l'entrée 1 jusqu'à ce que son témoin s'allume en rouge.

PLAY/MUTE/REC

Une fois allumé en rouge,
vous pouze lancer l'entre.

Pressez une ou deux fois la touche [PLAY/MUTE/REC].

NOTE

• Hi-Z n'existe que sur l'entrée INPUT 1, et les microphones stéreo intégrés ne fonctionné que sur les pistes 7 et 8.

• Les pistes 7 et 8 correspondant aux entrées INPUT 7 et 8 et sont configurées par défaut comme deux pistes mono. Quand vous utilisez les micros intégrés pour un enregistrement stéreo, couplez ces deux pistes en stéreo pour creer une piste stéreo.

Réf.: Couplage stéreo

P.20

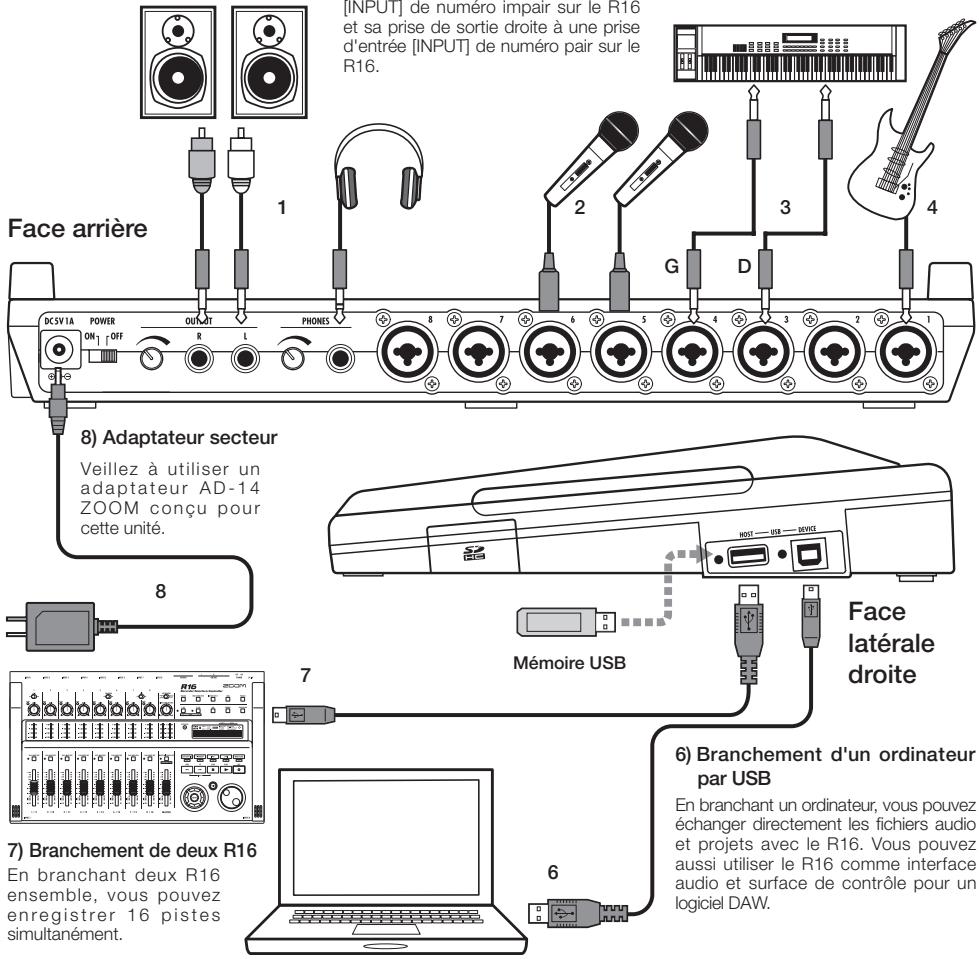

Connexion d'instrument

P.18, 19

ETAPE4

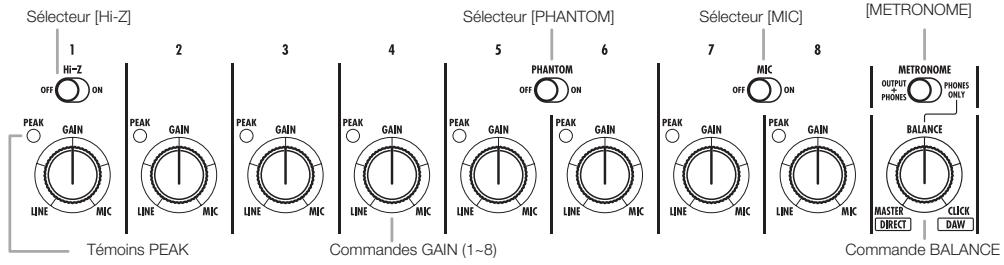

Régler la sensibilité d'entrée, le niveau d'écoute et la sortie

1 Réglez la sensibilité d'entrée avec le bouton [GAIN]. PEAK GAIN

Voudevezregler lebouton [GAIN]de chaque entrée pour que son témoin PEAK (crete) ne clignote qu'occasionnellement.

2 Reglez le niveau d'enregistrement.

Le témoin rouge (0 dB) de l'indicateur de niveau ne doit pas s'allumer quand vous appliquez un effet par insertion à une entrée. Vous pouvez par exemple régler si nécessaire le niveau du patch (PATCH LEVEL).

3 Réglez le niveau d'écoute.

Voupeuvezreglerleniveau d'ecoute d'un instrument avec le fader de la piste sur laquelle il est enregistré (INPUT 1,par exemple, corresponda la piste 1 ou 9).

NOTE

• Si les signaux d'entrée suffrient de distorsion à l'enregistrement, réglez la sensibilité d'entrée ou le niveau d'enregistrement, en vous liéérant à l'elotype 4.
• Une fois l'enregistrement terminé, la barre "wait" (attendez) s'affiche. N'eteignez pas l'appareil et ne sortez pas sa carte SD tant que cette barre n'a pas disparu. Si vous ne respectez pas cette procédure, vous risquez d'endommager les données ou de créé d'autres problèmes.

Réf.: Méthodes d'enregistrement en détaïl

: Comment utiliser l'effect par insertion

P.17-

P.49

ETAPE5

Enregister - Terminer - Reproduire

Enregisterer

1 Placez-vous au début.

Presse en même temps [STOP] et [REW].

2 Lancez l'enregistrement.

Pressez [REC] et [PLAY] en même temps.

Commencez à jouer.

Le compteur commence à tourner.

4 Arretez l'enregistrement.

Pressez [STOP].

Reproduire

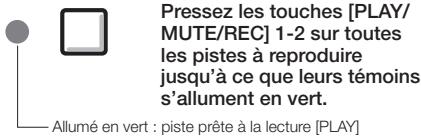

1 Quittez le mode d'armement pour l'enregistrement. Presse la touche de statut pour allumer son témoin en vert.

Pressez une ou deux fois la touche [PLAY/MUTE/REC].

allumé en vert, vous pouvez dire la piste.

Quand le témoin passue du rouge au vert, le statut de la piste passe de l'armement pour l'enregistrement au mode pré à la lecture.

2 Retour au début.

Pressez en même temps [STOP] et [REW].

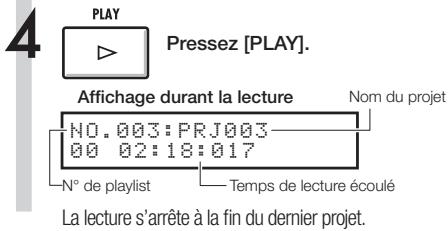

Lancez la lecture.

Presse la touche [PLAY].

00:00:10:152

Arretez la lecture.

Pressez la touche [STOP].

Précautions de sécurité et d'emploi →P.1

Introduction P.2

Flux opérationnel du R16 P.3

Guide d'enregistrement de base P.5

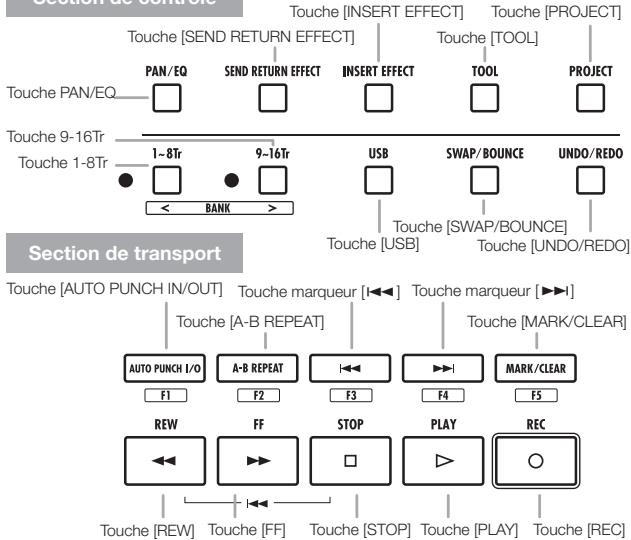

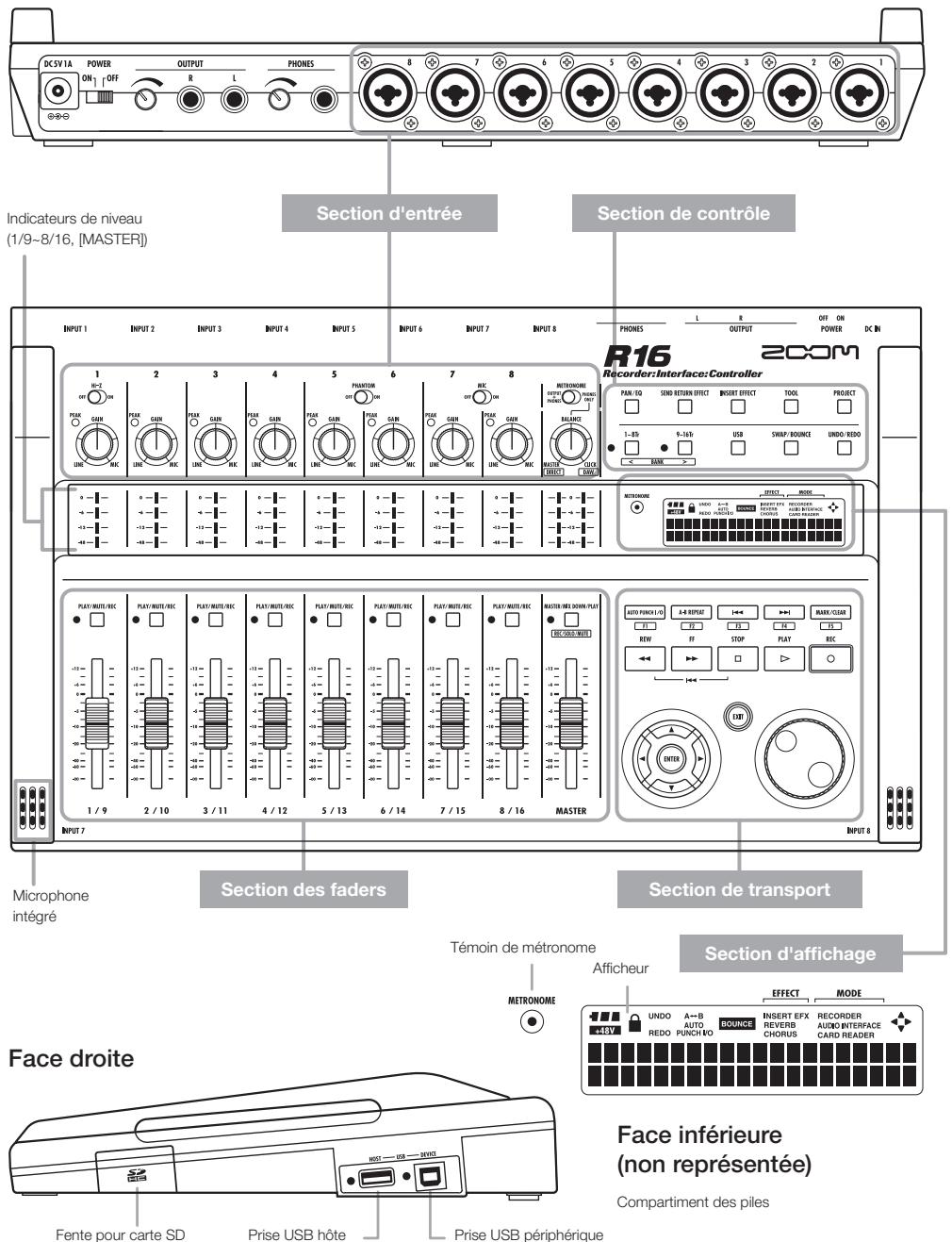

Agencement et fonctions des
différentes faces P.9

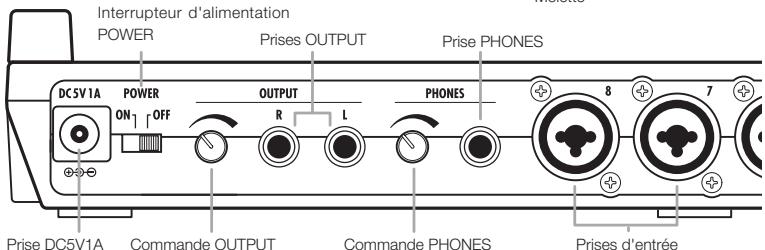

Connexions P.11

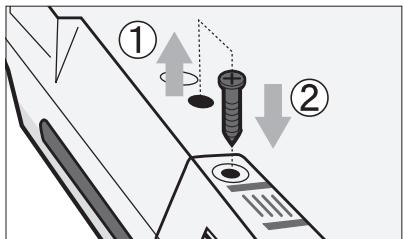

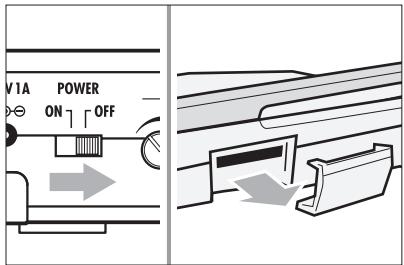

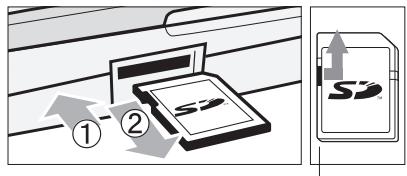

Installation d'une carte SD P.12

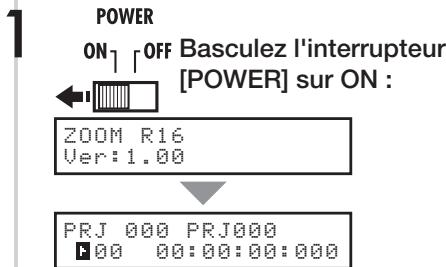

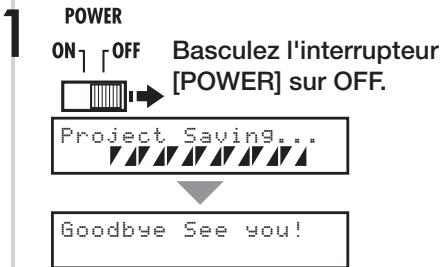

Mise sous tension du R16 P.13

Réglage de la date et de l'heure →P.14

Vue d'ensemble du fonctionnement des selecteurs et touches P.15

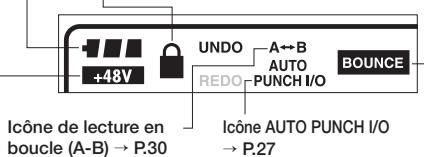

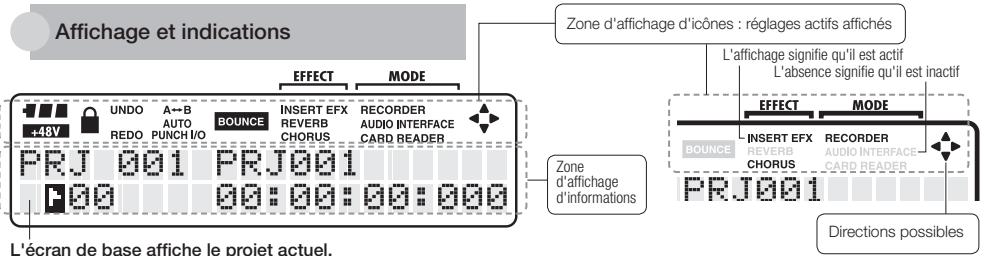

Informations affichées →P.16

Enregistrement de piste

Flux d'enregistrement du R16 P.17

Création d'un nouveau projet P.17

Connexion d'instruments et réglages mono P.18

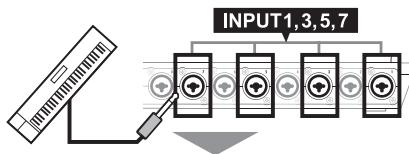

Connexion d'instrument : réglages stéreo et touches de statut →P.19

Couplage stereo (Stereo Link) P.20

Enregistrement de la première piste P.21

Assignnlation de piste P.23

Superposition

Enregistrement de la seconde piste et des suivantes P.25

Ré-enregistrement partiel

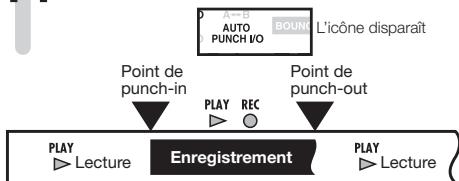

Ré-enregistrement partiel (punch-in/out) automatique P.27

Ré-enregistrement partiel (punch-in/out) manuel P.

Lecture

Lecture d'un projet P.29

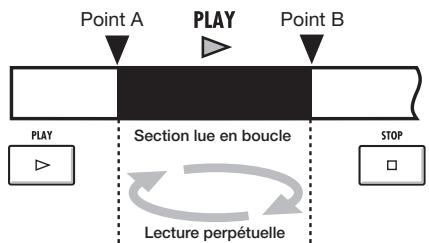

Lecture en boucle d'une section spécifique (A-B repeat) P.30

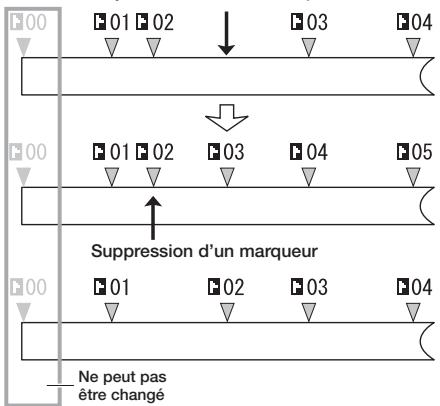

Emploi du compteur et des marqueurs pour se déplacer (se caler sur un point) →P.31

Utilitaire

Accordeur (Tuner) P.33

Métronome P.34

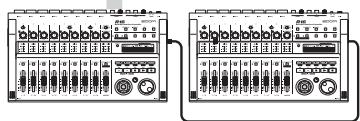

Enregistrement synchronisé de 16 pistes par connexion de deux R16 →P.35

Mixage

Procedure de mixage sur le R16 P.36

Réglages de piste pour l'égaliser, le panoramicque et le niveau de départ/retour P.37

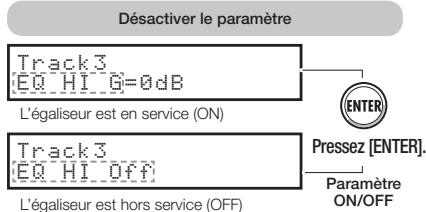

Paramètres de piste P.38

Mixage/Report

Réunion de plusieurs pistes sur 1~2 pistes P.39

Emploi d'un effet de mastering P.41

Enregistrement sur la piste master P.42 Saisie de nom P.43

Liste d'erreurs: que faire quand ces messages apparaissent à l'écran →P.44

Effets

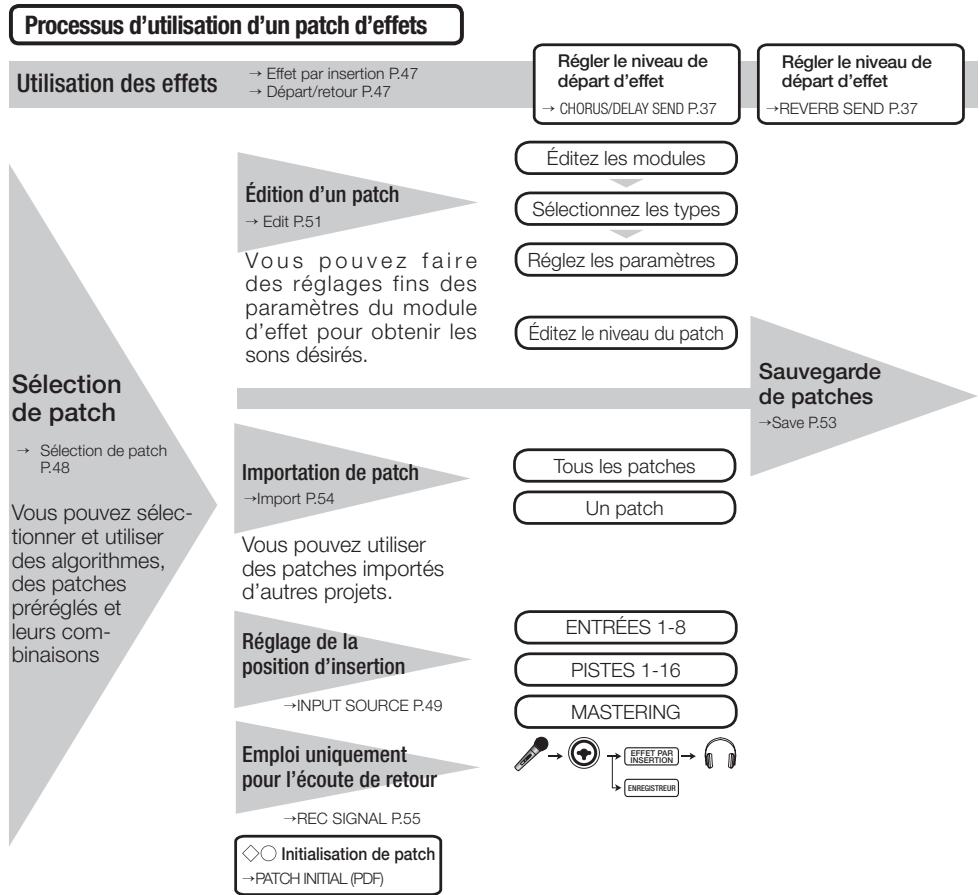

Vue d'ensemble d'un patch d'effets P.45

Entrée/sortie des effets par insertion et

boucle département/retour P.47

Position d'insertion de l'effet par insertion P.49

Édition de patch P.51

Sauvegarde de patch P.53

Importation de patch P.54

Emploi de l'effet par insertion

uniquement pour le retour de studio P.55

Projet

Vue d'ensemble et protection du projet P.56

Création d'un nouveau projet P.57

Sélection de projets et de fichiers P.58

Informations sur les projets et les fichiers P.59

Copie de projets et de fichiers P.60

Changement de nom des fichiers

et projets P.61

Suppression de fichiers et de projets P.62

Division de fichier P.63

Importation de fichiers d'autres projets P.64

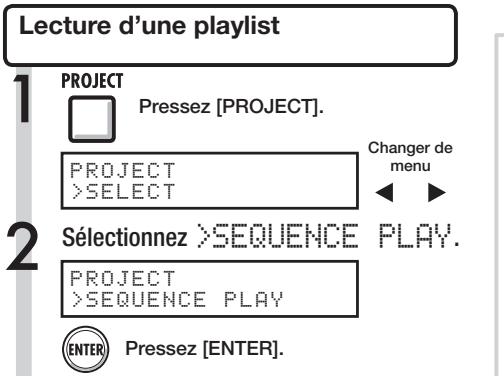

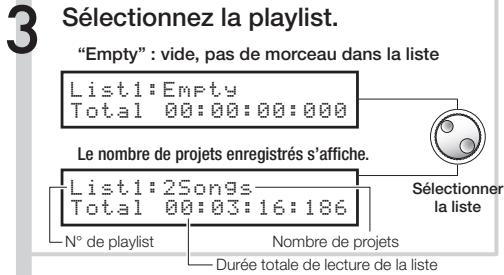

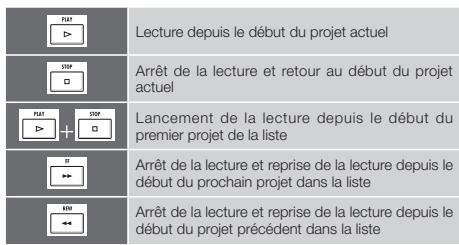

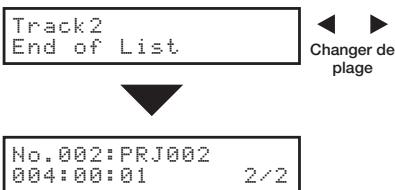

Lecture séquentielle de projets P.65

Système/carté S

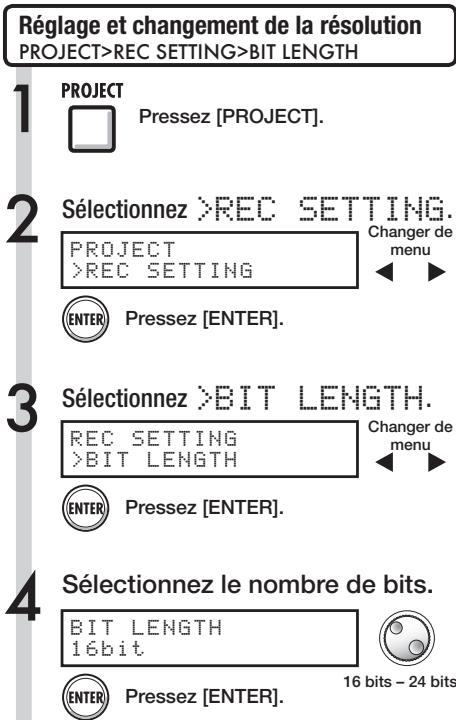

Réglage de la résolution en bits du format d'enregistrement →P.67

Réglage de l'affichage →P.68

Changement de carte SD
avec l'appareil allumé →P.69

Formatage de cartes SD et vérification de leur capacité →P.70

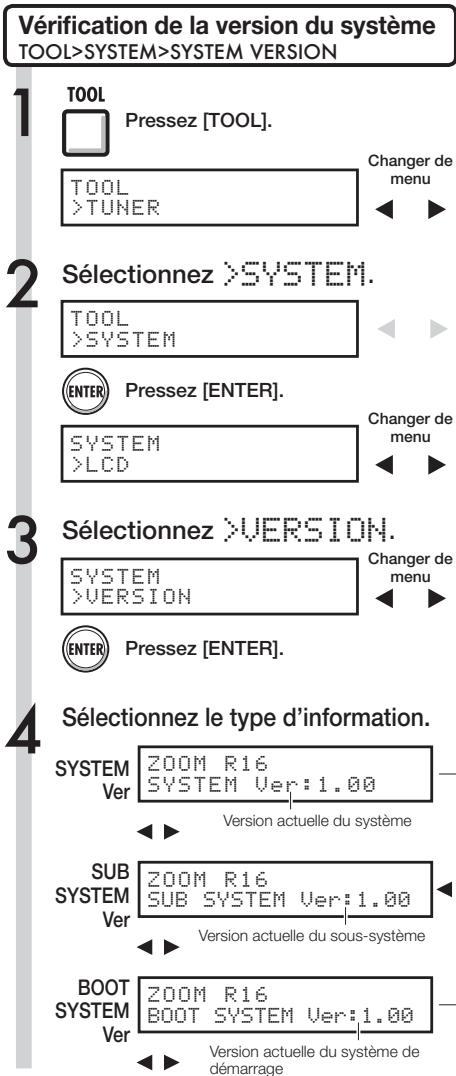

Vérification de la version et réglage du type de pile →P.71

USB

Connexion informatique P.72
Lecteur de carte (Card reader) P.73
Emploi de la mémoire USB pour sauvegarder et importer des données P.74
Interface audio/surface de contrôle P.75

Paramètres et types d'effet du R16 →P.79
Liste des patches d'effet →P.89
Caracteristiques techniques →P.95
Guide de dépannage →P.96

Index P.97

Face arrière

Section d'entree

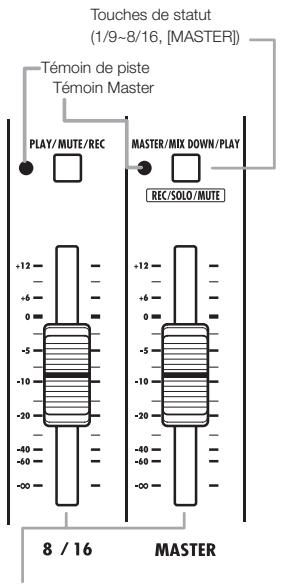

Section des faders

Faders
(1/9~8/16, [MASTER])

Section de contrôle

Face arrière

Référez-vous aux instructions de cette page pour brancher des instruments, microphones, équipements audio ou un ordinateur au R16.

SORTIES

Utilisez le selecteur [METRONOME] pour déterminer si le métronome n'est produit que par la prise casque [PHONES] ou également par les prises de sortie [OUTPUT].

1) Chaine stéreo, enceintes amplifiées, etc.

Quand vous branche les enceintes, veiliez au préalable à éteindre le système.

Les brancher alors que le système est sous tension peut entraîner des dommages.

ENTRÉES

Vou puez brancher des cables à fiches XLR et jack mono (symétriques ou asymétriques) aux prises d'entrée INPUT.

2) Microphones

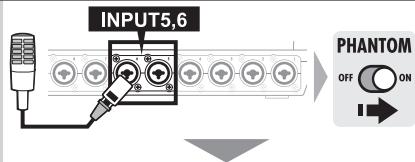

Afin de fournir une alimentation fantôme à un microphone à condensateur, branchez d'abord le microphone en entree [INPUT 5/6) puis basculez le selecteur [PHANTOM] sur ON.

4) Guitare/Basse

Utilisez l'entrée [INPUT 1] qui peut gérer la haute impédance lorsque vous branchezdirectment une guitare ou basse électrique de type passif et basculez le selecteur [Hi-Z] sur ON.

3) Autres équipements à sorties stéreo

Si you utilisez un synthetiseur ou un lecteur de CD à sorties stéroy, par exemple, veilèz à brancher sa prise de sortie gauche à une prise d'entrée [INPUT] de numéro impair sur le R16 et sa prise de sortie droite à une prise d'entrée [INPUT] de numéro pair sur le R16.

5) Microphones intégrés

Ces microphones sont utiles pour enregistrer indirectement une batterie ou un groupe. Quand vous reglez le sélecteur [MIC] sur ON, lessons entrent par les entrées INPUT 7 et 8.

Le R16 sauvegarde les données d'enregistrement et ses réglages sur carte SD. Pour protéger vos données, éteignez l'alimentation par l'interrupteur [POWER] lorsque vous insérez ou ejectez une carte.

Une carte SD est nécessaire pour l'enregistrement.

Commencez toujours par éteindre l'interrupteur [POWER] (OFF) (utilisation ordinaire).

1 Réglez l'interrupteur [POWER] sur OFF et détachez le cache de la fente pour carte SD.

2 Insérez une carte SD (avec sa protection débloquée) dans la fente. Pour l'éjecter, pressez d'abord la carte pour pouvoir lasorting.

Débloquez la protection de la carte SD contre l'écriture.

Empêcher le retrait involontaire d'une carte SD

1 D'abord, retirez la vis qui se trouve a coté de la fente et mettez-la dans l'orifice du cache de carte SD.

NOTE

• Si vous doivent changez une carte SD alors que l'appareil est sous tension, veuillez suivre les procedures spécifiques décrites en page 69.
• Quand vous inserez ou ejectez une carte SD, assurez-vous que l'interrupteur [POWER] est sur OFF. Si vous inserez la carte avec l'interrupteur [POWER] sur ON, vos données peuvent être perdues.
• Si vous ne pouvez pas insérer une carte dans la fente, réessayez de l'insérer en sens inverse ou en invorsant ses faces. Réessayez avec la bonne orientation de la carte. Si vous forcez, vous risquez de casser la carte.
• Si une carte SD a eté préalablement utilisée par un ordinateur ou un apparéil photo numérique, vous devez la formater dans le R16 avant de pouvoir l'exploiter.
• Si aucune carte SD n'est insérée, les touches [REC] et [UNDO/REDO] ne fonctionneront pas en mode enregistrur.

Si ces messages concernant les cartes SD s'affichent

• "No Card" (pas de carte) : aucune carte SD n'est détectée. Assurez-vous qu'une carte SD est bien insérée.
• "Card Protected" (carte protégée): le verrouillage de protection de la carte SD contre l'écriture est en service, empêchant l'écriture. Pour corriger cela, faites glisser le commutateur de protection sur l'autre position que le verrouillage (Lock).
• "SD Card Format?" (Formater la carte SD ?): la carte SD n'est pas formatee pour le R16. Pressez la touche [ENTER] pour la formater (voir P.70).

CONSEIL

Le R16 peut utiliser des cartes SD de 16 Mo à 2 Go et des cartes SDHC de 4 à 32 Go.
- Vous pouvez obtenir des informations actualisées quant aux cartes SD compatibles sur le site ZOOM.

Site ZOOM : http://wwwzoomo.co.jp

Réf.: CARTE SD >ÉCHANGE

CARTE SD >FORMATAGE

P.69

P.70

Veuillez utiliser l'adaptateur secteur fourni concu pour le R16 ou six piles AA vendues séparation.

Emploi de l'adaptateur secteur fourni avec une prise électrique ordinaire

Assurez-vous que [POWER] est sur OFF puis branchez l'adaptateur secteur fourni à l'arrière de l'unité.

Vou desvezutiliserl'adaptateursecteur AD-14 ZOOM inclus, qui est conqu pour le R16.L'emploi de tout autre adaptateur que l'AD-14 peut endommager l'unité et invalider la garantie.

CONSEIL

Alimentation par le port USB

Avec l'interrupteur [POWER] sur OFF, brancher le R16 à un ordinateur au moyen d'un cable USB le fait automatiquement démarrer grâce à l'alimentation fournie par le port USB.

Dans ce cas, les fonctions diffèrent par rapport à la mise sous tension avec l'interrupteur [POWER] sur ON. Le R16 ne peut alors être utilisé que comme lecteur de carte SD ou interface audio.

Réf.: Réglages du type de pile du R16 BATTERY TYPE

P.71

Emploi des piles

Réglez l'interrupteur [POWER] sur OFF et ouvre le compartment des piles au-dessous de l'unité.

Témoin d'alimentation à l'écran

Régiez l'interrupteur [POWER] sur OFF et remplacez les piles.

NOTE

Assurez-vous que l'interrupteur [POWER] soit bien sur OFF avant d'ouvrir/fermer le compartment des piles ou de brancher/débrancher l'adaptateur secteur. Retirer les piles ou débrancher l'adaptateur secteur alors que l'interrupteur [POWER] est sur ON peut entraîner la perte de données enregistrées.
Le R16 ne peut utiliser que des piles alcalines ou NiMH. L'autonomie approximative avec des piles alcalines est d'environ 4,5 heures.
- Remplacez les piles lorsque le message "Low Battery" ou l'icone de batterie vide s'affiche à l'écran. Basculez immédiatement l'interrupteur [POWER] sur OFF et installez de nouvelles piles ou branchez l'adaptateur secteur fourni.

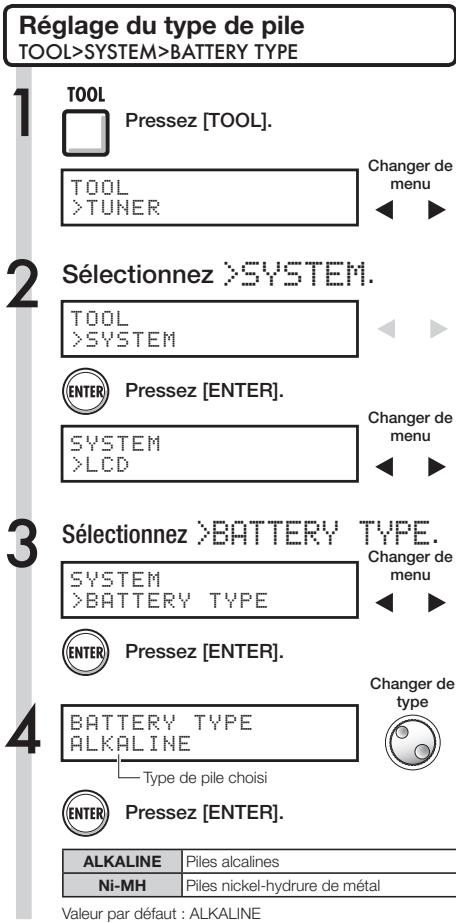

- Veiliez à correctement régler le paramètre BATTERY TYPE (type de pile) pour une indication fidèle du niveau de charge des piles.

Mise sous tension du R16·Réglage de la date et de l'heure

Précautions d'allumage et d'extinction et mode de réglage de la date et de l'heure pour les fichiers et données

Mise sous et hors tension

1) Assurez que tous vos apparciels sont eteints.
2) Insérez une carte SD dans le R16. Vérifie que les connexions d'alimentation, des instruments et du système d'écoute (ou d'un casque stéreo) sont correctes.

Basculez I'interrupteur [POWER] sur ON : allumage

2 Allumez les instruments connectés et ensuite le système d'écoute.

Basculez l'interrupteur [POWER] sur OFF: extinction

NOTE

• Avant de basculer l'interrupteur [POWER] sur ON, baissez le volume de tous les instruments et du système d'écoute branché au R16.
• Si aucune alimentation n'est fournie au R16 durant plus d'une minute, le réglage de date et d'heure (DATE/TIME) est raméné à sa valeur initiale.

Réglage de la date et de l'heure

TOOL>SYSTEM>DATE/TIME

1

TOOL

Pressez [TOOL].

TOOL

TUNER

Utiliser les touches

curse pour parcourir le menu

2

Sélectionnez

SYSTEM.

TOOL

SYSTEM

Pressez [ENTER].

SYSTEM

LCD

Changeravess touchescurseur

3

Selection

nez >DATE>TIME.

SYSTEM

DATE/TIME

Pressez [ENTER].

4

Sélectionn

ez les valeurs sous

DATE/TIME.

Faites le réglage pour l'année, le mois, le jour et l'heure (heure : minute : seconde).

Dote

DATE

TIME

2009

1/01 00:00:00

Déplacez-vous

vec les tout scourur

La valeur sélectionné clignote

5

Changez

DATE

2009

TIME

DATE

2009.

TIME

03/10 10:15:03

Pressez [ENTER].

Tournier la molette pour change les chiffres.

Si le message suivant s'affiche :

Reset

DATE TIME

• Le réglage DATE/TIME a été ramén à sa valeur initiale. Refaites le réglage de date et d'heure.

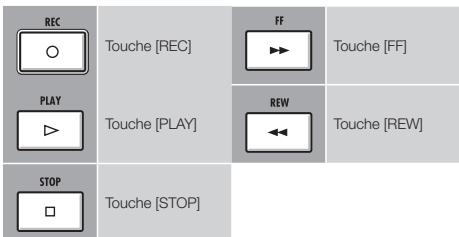

Vue d'ensemble du fonctionnement des selecteurs et touches

Nous expliquons ici comment utiliser les touches du R16 et leurs fonctions. Veuillez regarder l'affichage pour les touches qui ont des icônes générées à l'écran.

Ne fonctionne que si des pistes sont armées pour l'enregistrement.

Cette touche met le R16 en mode d'attente d'enregistrement.

En mode d'attente d'enregistrement, elle fait abandonner ce mode.

PLAY

Touche [PLAY]

Cette touche lance la lecture.

En mode d'attente d'enregistrement, elle lance l'enregistrement.

STOP

Touche [STOP]

En enregistrement, cette touche arrête l'enregistrement.

Cette touche arrête la lecture.

REW

Touche [REW]

Retour rapide

Touche [FF]

Avance rapide

Touche [ENTER]

Touche [EXIT]

[Molette]

Confirme la seLECTION.

Une pression rapide ramène à l'étage précédente et une pression prolongée à l'écran de base.

Utilize-la pour vous déplacer dans les menus et pour changer les valeurs.

Réf.: Touches relatives aux marqueurs, voir P31.

Apparance à l'écran

Curseur :

apparence et indication

ossibles du curseur

L'affichage montre les mouvements possibles du curseur

Déplacable dans toutes les directions

Affichage

Notation dans le mode d'emploi

Noir : direction expliquée

Pas de couleur : inopérant

Utilizez le curseur pour monter, descendre, aller a gauche ou a droite afin de besoin d'autres parametres de fonction. L'aspect dans l'affichage et la notation dans le mode d'emploi sont indiqués ci-dessus.

Section de contrôle

PAN/EQ Touche [PAN/EQ]	Pressez pour acceder aux réglages de mixage des pistes → P.37
TOOL Touche [TOOL]	Ouvre le menu TOOL (TUNER, METRONOME, SYSTEM et SD CARD).
PROJECT Touche [PROJECT]	Ouvre le menu PROJECT.
1-8Tr 9-16Tr Touches [1-8Tr] et [9-16Tr]	Sélectionnement les pistes 1-8 ou 9-16, la diode indiquant les pistes scéléonnées.
USB Touche [USB]	Ouvre le menu USB.
SWAP/BOUNCE Touche [SWAP/BOUNCE]	Ouvre le menu SWAP/BOUNCE

Section des faders

PLAY/MUTE/REC	Touches de statut des pistes 1~8 (9~16)	Changent le statut des pistes. Vert : PLAY (lecture) Éteinte : MUTE (coupée) Rouge : REC (enregistrement)
MASTER/MIX DOWN/PLAY	Touché de statut Master	Change le statut de la piste master. Vert : PLAY (lecture) Éteinte : MASTER (pas de lecture/enregistrement) Rouge : MIXAGE (enregistrement)

Divers sélecteurs et commandes

Interrupteur POWER	Met sous/hors tension.
Sélecteur [Hi-Z]	Active/désactive la connexion à haute impédance (uniquement pour l'entrée INPUT 1).
Sélecteur [MIC]	Active/désactive les microphones intégrés (signaux des entrées INPUT 7 et 8).
Sélecteur [METRONOME]	Régle la sortie du métronome.

Commandes [GAIN]	Réglient la sensibilité d'entrée.
Témoins [PEAK]	S'allument lors d'une entrée max.
[BALANCE]	Quand [METRONOME] est réalisé sur “PHONES ONLY” durant l'enregistrement, cela regle la balance du fader pré-master et du signal de métronome.
Indicateurs de niveau	Affichient les niveaux d'enreg./lecture.
Témoin [METRONOME]	Clignote en mesure avec le décompte.

Durant l'emploi comme interfacie audio, les fonctions de surface de contrôle (indiquées dans des encadrés sous les commandes) sont fournies par la rangiée de touches encournant à AUTO PUNCH I/O (F-1 à F-5), ainsi que par les touches [1-8Tr] et [9-16Tr] () et la touche [MASTER/MIX DOWN/PLAY] (REC/SOL0/MUTE).

Informations affichées

Dans l'écran du R16, vous pouvez voir les données de projet, le statut de connexion et de fonctionnement de l'enregistreur, la connexion et le statut de l'interface audio de l'ordinateur, les fonctions disponibles et les menus du R16.

Ligne du haut : numéro et nom du projet

Ligne du bas : icône/numéro de marqueeur et compteur (temps)

Les écrans de menu affichent les menus de fonctionnement

Ligne du haut : menu actuel

Ligne du bas : menu et

parametes disponibles

Page du menu/nombre total de pages

Effet (Effect) et mode

-Effects par départ/retour P.48

Icones REVERB/CHORUS

S'affichent si en

service, se reglent par

I'emploi des touches

• Icione INSERT EFX P.48

S'affiche quand les effets par insertion sont en service. Se règle par l'emploi des touches

Touche

Touche

Fonctionnement de la touche : ouvre les menus d'effets

MODE

Affiche le mode de fonctionnement actuel du R16.

Recorder (enregistreur) P.17-

Audio Interface (interface audio) P.75-

Card reader (lecteur de carte) P.73

Affichage des icones et touches de réglage

Icône d'alimentation fantôme

Affiche : l'alimentation farnote 48 V est fournie aux micros connectés aux entretres INPUT 5 et 6. Réglage : sélecteur [PHANTOM] sur ON

• Icône de batterie → P.13

Affichée : des piles sont employés et leur charge restante est affichée. Non affichée : alimentation par adaptateur secteur ou bus USB (si rien ne s'affiché alors que l'alimentation se fait par piles, c'est que les piles doivent être remplacées).

Touche [A-B REPEAT]

Affichée: les points A-B sont définis. Se regle par l'emploi de la touche.

Touche [AUTO PUNCH IN/OUT]

Affichée : fonction activée
Se regle par l'emploi de la touche.

Icône BOUNCE

P.39

Affichée : le report ( Bounce ) est activé.

[UNDO/REDO] (AnnulerRétablir)

UNDO: annule pour vous permettre de revenir à l'opération d'enregistrement précédente.

Opérations annulables : rénregistrement partiel (PUNCH IN/OUT), report (BOUNCE), mixage (MIX DOWN) (vers piste master) REDO : rétablit l'opération annulée.

Icône affichée/non affichée

Après certaines opérations, "UNDO" s'affiche, ce qui signifie qu'une opération d'annulation est possible.

Après avoir pressé la touche [UNDO/REDO], "REDO" s'affiche, indiquant qu'il est possible de rétablier l'opération annulée.

Se règle par l'emploi de la touche.

NOTE

L'annulation UNDO n'est valable que pour les données audio enregistrées sur piste.
- Vous ne pouvez annuler et rétabrir qu'une seule opération.

Flux d'enregistrement du R16 • Création d'un nouveau projet

Avec l'enregistrement multipiste, vous pouvez创建工作 une œuvre musicale complète à l'aide du R16.

Pour commencer, créez un nouveau projet pour chaque morceau.

Préparation à l'enregistrement

Connectez les instruments aux prises d'entrée INPUT appropriées

Faites les réglages de projet et de piste

Creez un nouveau projet

Sélectionnez les entrées et les pistes d'enregistrement

Réglez les couplages stéreo

Changez les statuts de piste (enregistrement, lecture, coupure du son)

Réglez la sensibilité d'entrée à l'aide des commandes [GAIN].

Préparation à l'interprétation

Réglez le précompte/métronome

Réglez et utilisez l'accordeur (Tuner)

Enregistrez les premières pistes

Armement pour l'enregistrement - Enregistrement - Arrêt

Enregistrez d'autres pistes

Superposition (Overhub)

Lecture des pistes déjà enregistrées

Armement pour l'enregistrement - Enregistrement - Arrêt

Creez un nouveau projet.

PROJECT>NEW

PROJECT

Pressez [PROJECT].

PROJECT

SELECT

Changer le menu

Selectionnez NEU.

PROJECT

NEW [SD]003:22:52]

Pressez [ENTER].

Vérifiez le nom du projet.

N° du nouveau projet
Project No.003
PRJ003

Pressez [ENTER].

Choisissez d'utiliser ou non les réglages du dernier projet.

Selectionnez cette option pour restaurer les valeurs par défaut.

Pressez [ENTER].

Executez.

No.003:PRJ003

Create?

Pressez [ENTER].

CONSEIL

Vous pouvez changer le nom du nouveau projet à l' étape 3.

Réf : Changement de nom

Emploi des réglages précédents

P.43

P.57

Connexion d'instruments et réglages mono

Vouvez faites réglages pour les instruments de musique tels que les guitares à haute impédance, les synthétiseurs à sortie de niveau ligne, les microphones intégrés et les microphones utilisant une alimentation fantôme, ainsi par exemple que pour les entrées stéreo et mono.

Connexion de guitares de type passif

Branchez les instruments à haute impédance (Hi-Z) en entrée INPUT 1 et basculesz le sélecteur [Hi-Z] sur ON.

Signal vers entree INPUT 1

Connexion d'instruments à basse impédance (branchement mono)

Branchez les instruments à basse impédance à n'importe laquelle des entrées INPUT.

Signaux vers n'importe quelle entrée 1~8

Emploi de l'alimentation fantôme

Fournissez l'alimentation fantôme aux prises d'entrée INPUT 5 et 6.

NOTE

• Basculez le sélecteur [PHANTOM] sur ON pour fournir une alimentation +48 V aux entrées INPUT 5 et 6. Vous pouvez utiliser l'entrée 5 ou l'entrée 6 ou les deux quand le sélecteur est sur ON.
• Utilisez le fader qui correspond à la prise d'entrée INPUT. Le signal de l'entrée 1 est dirigé vers la piste 1/9.
• Pour utiliser les pistes 9~16, basculez l'assignation des faders en pressant la touche [9-16Tr].
• Selon la sélection de l'effet par insertion, le flux de sortie changera.
• Creer un fjichier stéreo à partir de deux faders nécessite l'emploi du réglage de couplage stéreo (STEREO LINK).

Assignez les entrées 1-8 aux pistes 1-16

1 Branchez les instruments et microphones aux prises d'entrée.

2 Faites les réglages pour les instruments spécifiques, microphones intégrés et pistes stéreo.

Hi-Z

STEREO

PHANTOM

MONAURAL×2

MIC

MONAURAL

3 Sélectionnez un commutateur de piste.

Pistes 1~8

Pistes 9~16

Associez les faders aux pistes 1-8 ou 9-16.

4 Changez le statut des entrées connectées.

Pressez la touche de statut d'une piste une ou deux fois pour allumer son témoin en rouge.

PLAY/MUTE/REC

PLAY/MUTE/REC

PLAY/MUTE/REC

Allumé en rouge : armée pour l'enregistrement (REC).

Réglez les pistes reçvant les entrées

Pressez la touche [1-8Tr] ou [9-16Tr] pour déterminer quelles pistes enregistreront les entrées.

ENTRÈÉ	PISTE
	[1~8Tr] activé	[9~16Tr] activé
1	1	9
2	2	10
3	3	11
4	4	12
5	5	13
6	6	14
7	7	15
8	8	16

Connexion d'instrument : réglages stéreo et touches de statut

Pour faire un enregistrement stéreo, vous pouvez creer un fichier stéreo en enregistrant sur une paire de pistes adjacentes de numérois impair/pair et en établissant un couplage stéreo.

La touche de statut doit être pressée pour transférer le signal d'une entrée à une piste d'enregistrement.

Emploi des microphones intégrés

Basculez le sélecteur [MIC] sur ON.

Les signaux sont envoyés aux entres 7/8.

Branchement d'instruments de niveau ligne (branchement stéreo)

Choisissez l'entrée 1, 3, 5 ou 7 et branche l'instrument de musique.

Utilisez les entrées 1/2, 3/4, 5/6 et 7/8 comme paires.
Le signal de l'entrée gauche est envoyé à la piste impaire et celui de l'entrée droite à la piste paire.

Assignez les entrées 1-8 aux pistes 1-8 ou 9-16.

1 Branchez les instruments et microphones aux prises d'entrée.

INPUT1~8

2 Faites les réglages stéreo pour les instruments spécifique et micros intégrés.

STEREO

MONO×2

MONO

3 Sélectionné les pistes.

Pistes 1~8

Pistes 9~16

Associez les faders aux pistes 1-8 ou 9-16.

Réglez le statut des entrées connectés.

Pressez une ou deux fois la touche de statut des pistes coupées pour allumer les deux tímoins.

-Allumé en rouge : armée pour l'enregistrement (REC)

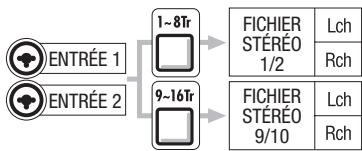

Fichiers correspondant aux entrées

L'enregistrement des entrées 1-8 donne des fichiers dont le nom correspond aux numérodes pistes.

Quand le couplage stéreo (STEREO LINK) a été utilisé

Les pistes coupées en stéreo donnent des fichiers stéreo.

Lch (canal gauche) = enregistrement du signal entrant dans le numéro impair

Rch (canal droit) = enregistrement du signal entrant dans le numéro pair

NOTE

• Utilisez le fader qui correspond à la prise d'entrée INPUT. Les signaux de l'entrée 1 vont en piste 1/9.
• Pour utiliser les pistes 9-16, basculez l'assignation des faders en pressant la touche [9-16Tr].
• Selon la sélection de l'effet par insertion, le flux d'entrée et le flux de sortie changent.

Couplage stéréo (Stereo Link)

Couplez à l'avance les pistes enregistrées en stéreo afin de creer un fichier stéreo de l'enregistrement.
Vous pouvez aussi assigner des fisiers stéreo.

TOUCHES DE STATUT et TÉMOINS DE PISTE

Pressez une touche de statut pour changer la couleur du temps d'eiste et besoin le role du fader de piste.

Les trois couleurs du témoin de piste indiquent le statut de la piste.

[REC]
Armée pour l'enregistrement

[PLAY] Lecture

[MUTE] Son coupé

PLAY/MUTE/REC

MASTER/MIXDOWN/PLAY
REC/SOLO/MUTE
Pressez
MIXDOWN

Pressez
PLAY
Presse

MASTER

• Afin d'envoyer les signaux d'une entrée à une piste d'enregistrement, pressez une à deux fois sa touche de statut jusqu'à ce que son témoin de piste s allume en rouge.
• Pour enregistrer deux entrées, presssez leurs deux touches de statut afin d'assigner les deux entrées aux pistes.
• Créer un fjichier stéreo à partir de deux pistes nécessite de coupler les pistes en stéreo (STEREO LINK).
• Si la piste master est réglée sur PLAY, toutes les autres pistes sont régées sur MUTE (muettes, pas de son).

Couplage stereo (Stereo Link)

PAN/EQ>STEREO LINK

PAN/EQ
Pressez [PAN/EQ].
Changez de piste.

Sélectionnez une piste.

Track3

EQHI G=0db

Track3
STEREO LINK Off

Selectionnez STEREO

LINK.

Changer le réglage

Basculez sur STEREO LINK On.

Track3/4
STEREO LINK On
On/Off

Pressez [EXIT] pour
terminer le réglage.

CONSEIL

• Les paires de pistes coupées en stéreo sont

pistes 1/2, pistes 3/4, pistes 5/6, pistes 7/8,

pistes 9/10, pistes 11/12, pistes 13/14 et pistes 15/16.

• STEREO LINK transforme deux pistes mono en une piste stéreo.
• À l'étape 4,quel que soit le nombre de piste choisi, c'est la piste de numero voisin qui sera couplée. Vous ne pouvez pas changer ces combinaisons.
• Pour régler le volume d'une paire de pistes coupées, vous doivent utiliser le fader de la piste de numéro impair. Le fader de la piste de numéro par n'a pas d'effet.
• Le paramètre PAN d'une paire de pistes coupées peut être utilisé pour régler leur balance de volume relative.
• Mème avec STEREO LINK activé, vous pouvez sélectionner les fichiers et faire les réglages de phase de chaque piste.

Enregistrement de la première piste

Après avoir branché les instruments et terminé toute la préparation pour l'enregistrement, nous pouvons préparer l'enregistreur et commencer à enregistrer la première piste.

À partir de l'écran de base du nouveau projet

Retour à l'écran de base.

Pressez et maintenez [EXIT] durant plus de deux secondes.

Ramenez le compteur au début.

Pressez [REW] et [Stop] en même temps pour ramener le compteur au début.

L'écran de base doit ressembler à ceci.

PRJ001 PRJ001

00:00:00:00

Le compteur est ramné au début (marqueur 00).

CONSEIL

Affichage de l'écran de base du nouveau projet

Compteur en position de début (marqueur 00). Piles et alimentation fantôme activée

Après avoir reglé l'entrée (étape 5 et ultérieures), vous pouveztraits les signaux entrants avec l'effet par insertion.

Réf.: Créération d'un nouveau projet

Effet par insertion

P.17

P.48

Réglage du niveau d'entrée

Armez la piste pour l'enregistrement.

/MUTE/REC

Presse une à deux fois jusqu'à ce que le témoin de piste s'allume en rouge.

Allumé en rouge : piste armée pour l'enregistrement (REC).

Réglez la sensibilité d'entrée (GAIN).

Régléz le niveau d'enregistrement et d'écoute.

commence.

Doit safuller occasionnellement quand le volume atteneit son maximum.

Réglez le niveau d'enregistrement

Si un effet par insertion est appliqué à une entrée, faites les réglages de niveau de patch, par exemple, afin d'éviter que le segment rouge de l'indicateur de niveau (0dB) ne s'allume.

Réglez le niveau d'écoute

À l'aide du fader de piste d'enregistrement, réglez le niveau d'écoute de l'instrument enregistré (le fader INPUT 1 correspond à la piste 1 ou à la piste 9).

NOTE

Allumage en rouge des témoins PEAK et des indicateurs de niveau

• Un témoin PEAK s'allume en rouge quand le signal entrant dépasse le niveau maximum detectable de 0 dB, avec pour résultat un écretage de l'entrée. Le segment rouge d'un indicateur de niveau s'allume quand le signal enregistré (après être passé au travers de l'effect par insertion) est écreté. En cas d'écretage, le son enregistré suffre de distorsion. Vous doivent réduire le niveau d'enregistrement.

Enregistrement de la première piste

7

Passez en attente d'enregistrement.

Pressez [REC].

s'allume en rouge.

8

Lancez I'enregistrement.

Presse [PLAY].

s'allume en rouge. PLAT s'allume en vert.

PRJ001 PRJ001

00 00:00:00:123

Le compteur commence à défiler.

Arrêtez l'enregistrement.

Pressez [STOP].

STOP s'allume en vert.

PLAY REC O'seteint.

PRJ001 PRJ001

00 00:02:04:247

Le compteur cesse de défiler, mais ne returne pas à 0.

CONSEIL

• Pressez [UNDO/REDO] pour annuler l'enregistrement.

Ré-enregistrement

• Si vous ré-enregistrez sur la même piste, l'enregistrement précédent sera remplaced.
• Les trois façon d'enregistrer un nouveau fisquier ou de ré-enregistrer sont :
• Presser la touche [UNDO/REDO] pour annuler l'enregistrement.
• Avec PROJECT>FILE, régler l'assignation de piste enregistrée sur "NOT ASSIGN" (voir P.23).
• Avec PROJECT>FILE>EDIT>DELETE, supprimer le fichier (données audio) (voir P.62).

Lecture de la première piste

10

Arretez.

STOP

Pressez [STOP].

s'allume en vert.

YREC

（）

PPT

A

D

1001

图：

4:31

153

Le compteur

cesse de défilier.

11

Lisez la piste.

PLAY/MUTE/REC

Allumé en vert:lecture activée [PLAY]

Pressez la touche [PLAY/ MUTE/REC] de la piste à réproduire 1-2 fois jusqu'à ce que son témoin s'allume en vert.

12

Ramenez le compteur au début.

Pressrez [REW] et [Stop] en même temps pour ramener le compteur au début.

PRT

001

PRJ001

00:00:00:00

13

Lancez la lecture.

PLAY

Pressez

[PLAY].

PLAY

s'allume en vert.

14

Arrietz la lecture.

STOP

Pressez

[STOP].

STOP

s'allume en vert.

NOTE

• Les fichiers audio enregistrés seront replacés par les nouveaux. Si vous ramenez le compteur au début, un nouvel enregistrement replacera le précédent. Durant la lecture, ce sont les fichiers enregistrés sur les pistes qui sont lus.

Si you voulez enregistrer un nouveau fichier, n'assignez pas de fichier à la piste.

Réf.: Assignation de fichiers aux pistes

Marqueur

P.23

P.31

Assignnlation de piste

lci, après avoir terminé l'enregistrement de la première piste, nous enregistrerons la piste suivant tout en reproduisant le fichier audio déjà enregistré. La préparation est quasiment identique à celle de la première piste, mais nous effectuerons la lecture sur une autre piste.

Préparation de la piste de lecture

Assignez le fichier de lecture à une autre piste.

PROJECT

Pressez [PROJECT].

PROJECT >SELECT

Selectionnez ILE.

PROJECT >FILE

Change le menu

Pressez [ENTER].

Selectionne la piste à lire.

TRACK1 NOT ASSIGN

Sélectionné une autre piste que'elle accueillant l'enregistrement suivant.

Changer la piste

Selectionne le fichier pour la piste.

TRACK5
MONO-800

[TR5]

Changer le fichier

Assignez-le.

Pressez [ENTER].

TRACK5 MONO-000

[TR5]

EXIT

Pressez et maintenez [EXIT] pour returner à l'écran de base.

Préparez à la lecture la piste déjà enregistrée

PLAY/MUTE/REC

Presse la touche [PLAY/ MUTE/REC] de la piste à reproduce 1-2 fois jusqu'à ce que son témoin s'allume en vert.

Allumé en vert : lecture activée [PLAY].

NOTE

• Les fichiers audio enregistrés sur des pistes seront remplacés (écrasés) par un nouvel enregistrement. Si vous ramènez le compteur au début et recommencce à enregistrer, sachez que l'enregistrement précédent sera perdu car remplace.
• Durant la lecture, c'est le fichier assigné à la piste qui est lu.
• Si vous voulez enregistrer dans un nouveau fichier, n'assignez pas de fichier à la piste.
• Quand vous déplacez un fichier sur une piste, vérifie qu'aucun fichier n'est assigné à la piste enregistrée ("NOT ASSIGN"). S'il y a un fichier assigné, cet enregistrement sera écrasé par le nouvel enregistrement.
• Les fichiers réservés exclusivement à la lecture sont affichés avec <R.O> (Read Only ou lecture uniquement) dans l'écran et vous ne pouvez pas les écraser même s'ils sont assignés aux pistes prévues pour l'enregistrement.
• Les fichiers marqués d'un astérisque (*) ne peuvent pas etre assignés à la piste sélectionnée.

CONSEIL

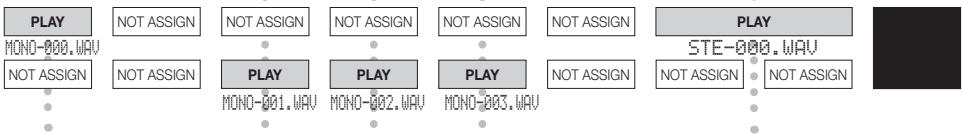

Statut d'assignation de piste à un fichier

TRACK 5 NOT ASSIGN

Represente une piste sans fichier

TRACK 5
MONO-000

Represente une piste sans fichier assigné

TRACK 5
MONO-000 [TR 3]

Represente une piste avec tichier assigné

• Si le premier et le second enregistrement sont sur des pistes différentes, vous pouvez sauter à l'étape 7 car vous n'avez qu'à changer le statut de piste et à lancer l'enregistrement.
• Vous pouvez sélectionner les pistes à l'aide de leurs touches de statut. Les témoin des pistes sélectionnables sont allumés en orange.
• Vous pouvez assigner des fichiers importés depuis un ordinateur ou une mémoire USB.
• Les fichiers stéreo ne peuvent être assignés qu'à des pistes coupées en stéreo ou à la piste master.

Échange de deux pistes (SWAP)

SWAP/BOUNCE

Pressez [SWAP/BOUNCE].

SWAP/BOUNCE >SWAP

Selectionnez >SUIF.

SWAP/BOUNCE >SWAP

Pressez [ENTER].

Selectionnez la première piste à échanger.

SELECT TRACK

Les tiemsons clignotent en orange pour les pistes qui ont eté的选择tionnes. Presse la touche de statut d'une piste pour la selectionner.

PLAY/MUTE/REC

Sélectionnable:orange clignotant
Sélectionnée:orange fixe

Sélectionnez la seconde piste à échanger.

SELECT TRACK
TRACK1*

Les tiemões clignotent en orange pour les pistes qui ont été sélectionnées. Pressez la touche de statut d'une piste pour la sélectionner.

PLAY/MUTE/REC

Sélectionnable:orange clignotant
Sélectionnée:orange fixe

Sélectionnez les pistes.

Pressez [ENTER] pour confirmer.

NOTE

• La fonction d'échange (Swap) échange deux pistes, y compris les fichiers qui leur sont assignés et toutes les informations de paramètre de piste.
• Les pistes stéreo ne peuvent pas être échangées.

Enregistrement de la seconde piste et des suivantes

Après avoir terminé l'enregistrement de la première piste, vous pouze enregistrer la piste suivante tout en reproduisant les fichiers audio déjà enregistrés. La préparation à l'enregistrement est la même que pour la première piste et vous pouze faire effectuer la reproduction par une piste différente.

Lecture de la piste déjà enregistrée

1
PLAY/MUTE/REC

Presse la touche [PLAY/ MUTE/REC] de la piste à reproductive 1-2 fois jusqu'à ce que son témoin s'allume en vert.

Allumé en vert : piste préte à la lecture [PLAY]

Préparation de l'enregistrement de la seconde piste

2
PLAY/MUTE/REC

Pressez la touche [PLAY/ MUTE/REC] de la piste d'enregistrement 1-2 fois jusqu'à ce que son témoin s'allume en rouge.

Allumé en rouge : piste armée pour l'enregistrement [REC]

Réglez le [GAIN].

3

S'allume brievement quand le volume sonore atteint son maximum

Commencez à jouer de l'instrument

Le niveau ne doit pas entrainer l'allumage du segment rouge (0 dB) même quand le son est au maximum.

CONSEIL

Autres utilisations

• Si vous voulez utiliser la même piste pour enregistrre, vous doivent transérer le fjicher déjà enregistré sur une autre piste afin de vider la piste de destination. Rêférez-vous à "Préparation de la piste de lecture" en P.23.
• Vous pouvez aussi échanger une piste enregistrée avec une piste vierge.
• Cette méthode est utilisé pour creer une seconde piste de guitare à l'aide de l'entrée à haute impédance (Hi-Z).

Enregistrement~Arrêt

4

Pressez [REW] et [STOP] en même temps pour ramener le compteur au début.

5

Pressez [REC] et [PLAY] pour lancer l'enregistrement.

Rec'sallume en rouge.

PLAY s'allume en vert.

Le compteur commence à défilier.

Jouez.

6

Presse [STOP] pour arreter l'enregistrement.

STOP s'allume en vert.

REC PLAY O D s'eteint.

PRJ001 PRJ001 80 80:02:04:247

Le compteur cette de défilier mais ne returne pas à 0.

NOTE

• Si les enregistements suivants sont sur des pistes différentes, vous n'avez qu'à changer le statut de piste et à lancer l'enregistrement.
• Quand vous déplacez des fichiers d'une piste à l'autre, assurez-vous qu'il n'y ait pas de fichiers assignés à la piste dans laquelle vous envisagez d'enregistrer (l'écran doit indiquer "NOT ASSIGN"). Si des fichiers sont assignés, ceux-ci seront écrasés par les nouveaux et ne pourront pas être reçuperés.
• Sélectionné les pistes à l'aide des touches de statut. Un allumage orange indique les pistes sélectionnables.
• Les fichiers prévus uniquement pour la lecture s'affichent comme < R.O> (Read Only ou lecture uniquement) et ne peuvent pas etre remplacés par un nouvel enregistrement meme s'ils sont assignés à la piste d'enregistrement.

Lecture de toutes les pistes

PLAY/MUTE/REC

NOTE

• Quand vous déplacez des fichiers d'une piste à l'autre, assurez-vous qu'il n'y ait pas de fichiers assignés à la piste dans laquelle vous envisagaze d'enregistrer (l'écran doit indiquer "NOT ASSIGN"). Si des fichiers sont assignés, ceux-ci seront écrasés par les nouveaux et ne pourront pas être récapucérés.
• Les fichiers audio enregistrés sur des pistes seront remplacés (écrasés) par un nouvel enregistrement. Si vous ramèze le compteur au début et commence à enregistrer, sachez que l'enregistrement précédent sera perdu car remplace.
• Durant la lecture, c'est le filchier assigné à la piste qui est lu.

CONSEIL

• Si vous voulez enregistrer un nouveau fichier, n'assignezaucinfichiaràl'spitechoisis pour l'enregistrement.

Ré-enregistrement partiel (punch-in/out) automatique

Les fonctions de punch-in et de punch-out vous permettent de reprendre des portions deja enregistrées d'un fichier et de les ré-enregistrer. Vous pouvez régler à l'avance les points de début et de fin du segment à ré-enregistrer et le ré-enregistrer automatiquement par punch-in au début du segment et punch-out à la fin de celui-ci.

Préparez la piste à ré-enregistrer par punch-in/punch-out

Piste a ré-enregistrer Montez le fader.
2 PLAY/MUTE/REC Pressez [PLAY/MUTE/REC] 1-2 fois jusqu'à ce que le témoin s'allume en rouge. Allumé en rouge : piste armée pour l'enregistrement
3 PEAK GAIN 0- -14- -12- -148- -1 Reglez le niveau d'enregistrement et de gain de façon identique à la partie déjà enregistrée.

Faites les réglages de punch-in et punch-out

4 REW FF PLAY Avec les touches [REW], [FF] et [PLAY], placez-vous sur un point situé juste avant la zone à ré-enregistrer (PUNCH IN).
5 Pressez Cela definit [AUTO le point de PUNCH I/O] punch-in. AUTO BOUN L'icone clignote PUNCH I/O
6 Puy Avec [FF] et [PLAY], calez-vous sur le point de punchout.
7 PRESSEZ Cela definit [AUTO le point de PUNCH I/O] punch-out. AUTO BOUR L'icone s'allume PUNCH I/O fixement

NOTE

• Une fois que vous avez fait les réglages de punch-in/out automatique, vous ne pouvez plus changer les points. Pour Change der point, vous devez annuler et les redefiniir.
• Pressez à nouveau la touche [AUTO PUNCH IN/OUT] pour annuler les points définis.

Entrainement

1

Presseq [PLAY] pour lancer la lecture.

Quand le point de punch-in est atteint, la fonction [MUTE] de la piste s'enclemente automatquement.

Jouez (cela n'enregistre pas).

Quand le point de punch-out est atteint, la fonction [MUTE] est annulée.

2

Presse [STOP] pour arreter

Ré-enregistrement : punch-in/punch-out

8

Placez-vous avant le point de PUNCH IN.

9

Presse [REC] et [PLAY] pour lancer la lecture.

PLAY

s'allume.

REC

1

clignote.

Pas

d'enregis

treme

Atteinte du point de punch-in

Jouez

Z

PLAYREC

s'allume.

Enregist.

Atte

nteduno

nt de nu

REC

PLAY

s'allume.

cligr

Date

d'enregis

treme

10

STOP

Pressez [STOP]

pour arrête.

PLAYREC

0

L'enregistreur

s'arrête.

Sortie du mode punch-in/out

AUTO PUNCH I/O

Pressez [AUTO PUNCH I/O].

11

Segment ré-enregistré.

Ré-enregistrement partiel (punch-in/out) manuel

Voupez déclencher manuellement la reprise et la fin de ré-enregistrement partiel. Pressez la touche [REC] durant la lecture pour commencer le ré-enregistrement de ce point

Préparez la piste pour le punch-in/punch-out

Piste à ré-enregistrer

Montez le fader.

PLAY/MUTE/REC

Pressez [PLAY/MUTE/REC]

1-2 fois jusqu'à ce que le témoin s'allume en rouge.

Allumé en rouge : piste armée pour l'enregistrement

Réglez niveau d'enregistrement et de gain de façon identique à la partie déjà enregistrée.

Faites les réglages de punch-in et punch-out

Avec [REW], calez-vous sur un point juste avant l'endetroit que vous désírez ré-enregistrer.

Pressez [PLAY] pour lancer la lecture.

Commencez à jouer, sans que cela n'enregistre.

Pressez [REC] pour lancer

Jouez pendant que cela enregistre.

PLAY

s'allume.

REC

s'eteint.

Presse [STOP] pour arreter.

L'enregistreur s'arrête

PLAY REC s'eteint.

Début

PLAYREC

Fin

PLAY

Lecture

Enregistrement

Segment ré-enregistré.

STOP

NOTE

• Le ré-enregistrement partiel par punch-in/punch-out écrase l'enregistrement existant sur la portion sélectionnée. Un filchier préalablement enregistré doit donc être assigné à la piste.
• Vous pouvez utiliser la fonction [UNDO/ REDO].

Lecture d'un projet

Les fichiers audio enregistrés sont assignés aux pistes en vue de stockage. Durant la lecture, toutes les pistes que vous avez activées pour la lecture avec leurs touches de statut (fémoins allumés en vert) sont lues.

Vue d'ensemble du processus d'enregistrement et de lecture dans un projet

PISTE	PISTE	PISTE	PISTE	PISTE	PISTE	PISTE	PISTE	PISTE
1/9	2/10	3/11	4/12	5/13	6/14	7/15	8/16	MASTER

Enregistrement de la première piste

Piste 1: enregistrement mono
Piste 7 et 8: enregistrement stéreo

Lecture

Pistes 1, 11, 12 et 13 : lecture mono

Assignation des pistes et lecture

Pistes 1, 2, 3 et 4 : lecture mono
Pistes 7 et 8: lecture stériso
Pistes 7 et 8: lecture stéreo

Réf.: Assignation de fichiers aux pistes.

P.23

Lecture en boucle d'une section spécifique (A-B repeat)

Vous pouvez définir une lecture en boucle entre un point de début (A) et un point de fin (B) d'un segment du projet.

Réglage des points A-B

1 REW FF PLAY Calez-vous sur le point de début.
A-B REPEAT Pressez [A-B REPEAT].
A→B AUTO BOUNCE PUNCH I/O A← clignote.
3 F PLAY Calez-vous sur le point de fin.
4 A-B REPEAT Pressez [A-B REPEAT].

A-B repeat : lecture en boucle

5 Pressez [PLAY] pour lancer la lecture en boucle.
6 Pressez [STOP] pour arrêté la lecture.

Annulation de la lecture en boucle et de ses points A-B

7 A-B REPEAT Pressez a nouveau [A-B REPEAT] pour annuler.

CONSEIL

• Quand la lecture atteint le point B, elle reprend automatiquement au point A et se poursuit.
• Quand l'icone A B est affichée, la lecture se fait continuelement en boucle.
• Vous pouvez faire ces réglages aussi bien durant la lecture qu'à l'arrêt.
• Si vousCHOISSEZ un point B anteier au point A, la lecture en boucle partira du point B.
  Si you voulez faire de nouveaux réglages, annuliez les precedents en pressant à nouveau la touche [A-B REPEAT] et faites-en de nouveaux.

Emploi du compteur et des marqueurs pour se déplacer (se caler sur un point)

Le compteur indique la durée d'enregistrement et le temps écoué en heures/minutes/seconds/ milliseconds et en mesures/temps/tics (1/48e de temps). Utilisez-le pour placer des marqueurs qui vous permettront ensuite de rapidement vous déplacer dans votre projet

Repérage d'un temps ou d'une position à l'aide du compteur

Préparation: arrêtez l'enregistreur.

Sélectionnez le projet.

Partez de I'ecran de base.

Sélectionnez heures : minutes : secondes ou mesures/temps/tics.

Heures : minutes : secondes : milliseconds

Mesures - temps - tics (1/48e de temps)

Choisissez l'unité désirée.

(Heures : minutes : secondes : millisecondes ou mesures-tempes-tics)

Passez d'une unité à l'autre, l'élement sélectionné clignote.

Changez les valeurs.

PRJ01 PRJ001

00 00:15:00:000

Passer d'un élément à un autre

Placement d'un marqueur

Placement d'un marqueur à l'aide du compteur

Partez de I'ecran de base.

Réglez le compteur sur la position désirée pour le marqueur.

MARK/CLEAR

Pressez [MARK/CLEAR].

— Numéro de marqueur

Icône de marquee

Placement d'un marqueur en enregistrement/lecture

En cours d'enregistrement/lecture

MARK/CLEAR

Pressez [MARK/CLEAR].

CONSEIL

Affichage d'icone de marqueeur

03000:10:08:015

Le marquee n'3 se touve a la position 10 minutes, 8 seconds, 15 milliseconds

Le compteur est sur le marqueur indiqué.

Aucun marqueur n'est enregistré à cette position du compteur.

Numeros de marqueur

Marqueur 0 = point 0 du compteur. C'est le début du projet. Vous ne pouvez pas changer ce marqueur particulier.
- Si vous placez un nouveau marquee en amont d'un marquee déjà enregistré, cette renumerée automatiquement tous les marqueurs suivants.
- Vous pouvez placer un maximum de 100 marqueurs dans un projet.

NOTE

• Vous ne pouvez pas utiliser ces procédures durant l'enregistrement/lecture.

CONSEIL

• Àprous l'étépe 3, vous pouvez lancer la lecture depuis la valeur de compteur chosesie.

Accès à la position d'un marqueur

Avec les touches, vous pouvez passer de marqueeur en marqueeur.

1

Pressez la touche de marqueur precedent ou suivant jusqu'à ce que vous atteigniez le marqueur désiré.

PRJ01 PRJ001

03 00:12:00:037

Projet

Accès au numéro de marqueur dans l'affichage du compteur

1

Choisissez un marqueur.

PRJ01 PRJ001

00:00:00:00

Clignote

Passer d'un élément à un autre

2

Choisissez le numero de marqueur.

PRJ01 PRJ001

03 00:12:00:037

Suppression d'un marqueur

1

Pressez la touche de marqueur precedent ou suivant jusqu'à ce que vous atteigniez le marqueur désiré.

PRJ01 PRJ001

03 00:12:00:037

2

MARK/CLEAR

Pressez [MARK/CLEAR].

PRJ01 PRJ001

02 00:12:00:037

Le marqueur sélectionné (surligné) est effacé et le marqueur précédent s'affiche (le compte ne bouge pas).

NOTE

• Une fois qu'un marqueur est supprimé, vous ne pouvez plus le restaurer.
• Vous ne pouvez pas supprimer le marqueur de début 100.

CONSEIL

• Si vous pressez la touche [MARK/CLEAR] à un endroit où un marqueur existe (icône de marqueur surlignée), ce marqueur est supprimé. S'il n'y a pas de marqueur à cet emplacement (icône non surlignée), un nouveau marqueur y est placé. Pour supprimer un marqueur, vous doivent donc d'abord vous caler sur lui (icône de marqueur surlignée).
• Quand vous placez et supprimez des marqueurs, ils sont automatiquement numérotés dans l'ordre depuis le début.

Ajout d'un nouveau marqueeur

Accordeur (Tuner)

Le R16 a un accordeur multifonction qui comprend par exemple l'accordage chromatique détectant les noms de note par demi-ton, l'accordage standard de guitare/basse et l'accordage abaisé d'un demi-ton.

A W

TOOL

Pressez [TOOL].

Selectionnez TUNER.

Pressez [ENTER].

Selectionnez le type d'accordeur.

Accordeur chromatique

TOOL>TUNER>CHROMATIC

On

CHROMATIC

44Hz

Changer le diapason

Changez le diapason (si nécessaire) et commencez l'accordage.

CHROMATIC >>A

440Hz

-La note la plus proche du signal entrant est affichee.

Cet affichage indique si la hauteur est supérieure ou inférieure à la note indiquée.

Autres types d'accordage

TOOL>TUNER>GUITAR/BASS, etc.

0

Sélectionnez le type d'accordeur.

#

Réglez le diapason et le numero de corde.

Commencez I'accordage.

Nom de note : jouez la corde a vide correspondant à la note indique et réglice la hauteur.

CONSEIL

Indicateur de hauteur

Basse Standard

> A

> B

>>A

>A

< A>

<R>

R<

R<

R<

R<

Standard Haute

L'indicateur de hauteur repond aux sources reçues sur les pistes dont le témoin de statut est allumé en rouge.
- Le réglage de diapason se fait entre 435 Hz et 445 Hz par unités d'1 Hz. Le réglage initial est 440 Hz.
- À l'aide des autres accordeurs, vous pouvez utiliser des accordages courants descendus d'un demiton ou d'un ton, par exemple.
- Le réglage de valeur de diapason sera mémorisé séparément pour chaque projet.

Type d'accordeur		GUITAR	BASS	OPEN A	OPEN D	OPEN E	OPEN G	DADGAD
Corde/note	Corde 1	E	G	E	D	E	D	D
	Corde 2	B	D	C#	A	B	B	A
	Corde 3	G	A	A	F#	G#	G	G
	Corde 4	D	E	E	D	E	D	D
	Corde 5	A	B	A	A	B	G	A
	Corde 6	E		E	D	E	D	D
	Corde 7	B

Métronome

Ce métronome, qui comprend une fonction de précompte, vous permet de changer son volume, sa sonorité et son motif. Vous pouvez aussi désirir de ne reproduire le son du métronome que par la prise casque.

CONSEIL

Battue du tempo

• En écran TEMPO, pressez plusieurs fois la touche [TOOL] au tempo désiré et le tempo sera régèle sur la moyenne des intervalles de frappe déteçés.

Changer et régler la sortie de métronome

Sélecteur [METRONOME] : règla la sortie

• Ces réglages sont mémorisés pour chaque projet.
• Vous pouvez utiliser le métronome même durant la lecture de la piste master.

Réglages de menu et valeurs de réglage
ON/OFF: active/désactive
Réglages
Play Only	Uniquement durant la lecture
REC Only	Uniquement durant l'enregistrement
Play&REC	Durant la lecture et l'enregistrement
Off (par défaut)	Pas de son de métronome
TEMPO: réglage manuel ou chiffré
Battue manuelle	Programmez le tempo en pressant répétitivement la touche [TOOL].
Plage de réglage
40.0-250.0	Valeur initiale: 120.0
LEVEL: change le volume du métronome
Plage de réglage
0-100	Valeur initiale: 50
PAN: position stéreo
Plage de réglage
L100-R100	Valeur initiale: C (centre)
SOUND: change le son
Réglages
BELL (par défaut)	Son de métronome avec cloche sur le temps accentué
CLICK	Son de clcq uniquement
STICK	Son de baguettes de batterie
COWBELL	Son de cloche
HIGH-Q	Son de clcq synthétisé
PATTERN: change le temps accentué de la mesure
Réglages
0/4 (pas d'accent)	Valeur initiale: 4/4
1/4~8/4, 6/8
PRE-COUNT: réglage de précompte
Réglages
Off	Pas de son
1~8	Active le son du précompte pour 1 à 8 temps. Initialement: 4 temps
SPECIAL	Spécial (motif rythmique ci-dessous)

NOTE

Sachez que le métronome commence à jour des l'instant où l'enregistrement/lecture commence. Par conséquent, si vous reprenez en cours de morceau, le son du métronome peut être désynchronisé des temps de votre musique. De plus, si vous montez beaucoup le volume du métronome, les temps accentués de certainssons peuventvenir difficilles à désigner.

METRONOME Témoin de métronome

Durant l'emploi du métronome, le témoin de métronome s'allume en mesure avec le tempo.

Enregistrement synchronisé de 16 pistes par connexion de deux R16

Si vous pouvez enregistrer plus de huit pistes en même temps pour la prestation d'un groupe, par exemple, vous pouvez augmenter le nombre de pistes en reliant deux R16 par un cable USB.

Faites les réglages du maître.

Réglez comme maitre le R16 qui servira au contrôle par les touches.

Pressez [TOOL].

Selectionnez >SYSTEM.

PROJECT >SYSTEM

Pressez [ENTER].

Selectionnez >SYNC REC.

SYSTEM >SYNC REC

Pressez [ENTER].

Selectionnez Master.

SYNC REC >Master

Pressez [ENTER].

Témoin USB : [HOST] s'allume.

5

Reliez les deux R16 avec un cable USB.

Branchez un cable USB 2.0 (type AB) dans la prise dont le témoin est allumé.

NOTE

• Une synchronisation parfaite du démarrage en enregistrement par deux R16 n'est pas garantie.
• Il yaura un intervalle d'environ 1-2 ms.

Faites les réglages de l'esclave.

Règlez le R16 qui reçoit les commandes comme esclave (Slave).

Pressez [TOOL].

Selectionnez >SYSTEM.

PROJECT >SYSTEM

Pressez [ENTER].

Selectionnez >SYNC REC. SYSTEM >SYNC REC ENTER Pressez [ENTER].

SYNC REC >Slave

Pressez [ENTER].

Témoin USB : [DEVICE] s'allume.

Changder menu 1

Changderemenu

Maitre/escape (Master/Slave)

CONSEIL

Touches de commande qui affectent à la fois le maitre et l'esclave

Procedure de mixage sur le R16

Utilisez la table de mixage des pistes pour faire les couplages stéreo, régler le volume, l'égalisation et le panoramicque (balance) du son et pour régler la force du signal de départ qui affecte la profondeur des effets placés dans la boucle de départ/retour.

Réglez le volume, l'égaliseur et le panoramicique des sons

Sélectionnez le patch d'effet par départ/retour

Réglez l'effet par département/retour

Appliquez I'effet par insertion aux pistes

Mixez

NOTE

• Quand vous utilisez une piste stéreo, à l'exception du réglage de phase, les valeurs de paramètre sont communes aux canaux gauche (L) et droit (R).

CONSEIL

Qu'est-ce que la table de mixage de pistes?

• Cette table de mixage peut mixer les pistes audio de l'enregistreur en stéreo.
• Vous pouvez régler le volume du son ainsi que les paramétres PAN (panoramaque) et EQ (égaliser) de chaque piste à l'aide de son fader.

Réglages de piste pour l'égaliseur, le panoramicque et le niveau de départ/retour

Cette table de mixage utilise les paramètres de piste pour régler le panoramicique (PAN, position stéroid), l'égaliser (EQ) et l'effet de la boucle envoi/retour des pistes audio de l'enregistreur.

PAN/EQ
Pressez [PAN/EQ].

Sélectionnez une piste.

Commutez ON/OFF et selectionnez les types et valeurs.

Pressez [ENTER] pour confirmer les réglages.

CONSEIL

• À l'aide de la table de mixage, vous pouvez régler chaque paramètre de piste dont le panoramicque (PAN) et les réglages d'effet par boucle départ/retour pour changer le traitement du signal piste par piste.
• À l'étépe 2, les pistes peuvent être sélectionnées à l'aide des touches de statut de piste. Les fémoins de piste s'allument en orange quand la piste est sélectionnée.

NOTE

• Les paramétres des canaux gauche/droit (L/R) des pistes stéreo sont les mêmes à l'exception du réglage de phase (INVERT).
• Les réglages sont mémorisés avec le projet.
• La piste master n'a aucun autre réglage que la commande de volume par son fader.

Paramètres disponibles dans chaque piste

Pistes mono: 1~16

Pistes stereo: 1 / 2 15 / 16

Affichage	Paramètre	Plage de réglage : valeur initiale	Explication	Pistes mono	Piste stéreo	Piste master
PAN	Panoramique	L100~R100	Régle le panoramicque d'une piste. Dans le cas d'une piste stéreo, régle la balance de volume entre le canal gauche et le canal droit.	○	○
EQ HI Égaliseur d'accentuation/atténuation de la plage des haute fréquences (aigus)
EQ HI G	Gain des aigus*	-12~+12dB: 0dB	Régle l'ampleur de l'accentuation/atténuation des haute fréquences sur -12 ~ +12 dB. Ce paramètre ne s'affiche que si EQ HI est activé (On).	○	○
EQ HI F	Fréquence de correction des aigus*	500(Hz)~18(kHz): 8.0(kHz)	Régle la fréquence d'accentuation/atténuation des haute fréquences (aigus). Ce paramètre ne s'affiche que si EQ HI est activé (On).	○	○
EQ MID Égaliseur d'accentuation/atténuation de la plage des fréquences moyennes (médiums)
EQ MID G	Gain des médiums*	-12~+12dB: 0dB	Régle l'ampleur de l'accentuation/atténuation des fréquences moyennes sur -12 ~ +12 dB. Ce paramètre ne s'affiche que si EQ MID est activé (On).	○	○
EQ MID F	Fréquence de correction des Médiums*	40(Hz)~18(kHz): 1..0(kHz)	Régle la fréquence d'accentuation/atténuation des fréquences moyennes (médiums). Ce paramètre ne s'affiche que si EQ MID est activé (On).	○	○
EQ MID Q	Facteur Q de correction des Médiums*	0.1~1.0: 0.5	Régle la valeur Q (la largeur de la bande affectée) des fréquences moyennes (médiums). Ce paramètre ne s'affiche que si EQ MID est activé (On).	○	○
EQ LOW Égaliseur d'accentuation/atténuation de la plage des basses fréquences (graves)
EQ LO G	Gain des graves*	-12~+12dB: 0dB	Régle l'ampleur de l'accentuation/atténuation des basses fréquences sur -12 ~ +12 dB. Ce paramètre ne s'affiche que si EQ LO est activé (On).	○	○
EQ LO F	Fréquence de correction des graves*	40(Hz)~1.6(kHz): 125(Hz)	Régle la fréquence d'accentuation/atténuation des basses fréquences (graves). Ce paramètre ne s'affiche que si EQ LO est activé (On).	○	○
Niveau d'effet de boucle par départ/retour
REVERB SEND	Niveau de départ de reverb*	0~100: 0	Régle le niveau de signal envoyé par les pistes à l'effet reverb.	○	○
CHORUS SEND	Niveau de départ de chorus/delay*	0~100: 0	Régle le niveau de signal envoyé par les pistes à l'effet chorus/delay.	○	○
FADER	Fader	0~127: 0	Régle le volume du son.	○	○	○
ST LINK	Couplage stéreo	On/Off: Off	Commutateur On/Off du couplage stéreo de deux pistes mono. (→P:20)	○
INVERT	Inversion	On/Off: Off	Détermine si la phase d'une piste est inversée ou non. Off : phase normale, ON : phase inversée.	○	○

Commutez les paramètres portant des astérisques () sur On/Off à l'aide de la touche [ENTER].

Réunion de plusieurs pistes sur 1~2 pistes

Réunisse plusieurs pistes en un fichier mono ou stéreo.

En utilisant la fonction de report (BOUNCE), cela cree un nouveau fichier dans le même projet.

Réglages pour les pistes reportées PROJECT>REC SETTING>BOUNCE

Partez de I'écran de base.

1

PROJECT

Pressez [PROJECT].

2

Selectionnez >REC SETTING.

PROJECT

REC SETTING

Changer de

men

ENTER

Pressez [ENTER].

3

Selectionnez >BOUNCE.

REC SETTING

BOUNCE

Changer de

men

ENTER

Pressez [ENTER].

Déterminez si la piste qui est écrasée par l'enregistrement de report est coupée (muette) ou non.

4

Sélectionnez

REC TRACK: Play

BOUNCE

REC TRACK: Play

5

ENTER

Pressez [ENTER].

Mute: réduit au silence la piste de destination du report (réglage initial).

Play: fait dire la piste de destination du report et l'inclut dans le report.

NOTE

• Vous pouvez annuler un report à l'aide de la touche [UNDO/REDO].
  Si you reportez deux pistes mono en stéreo, réglez le panoramicque de la piste impaire sur L 100 (à fond à gauche) et celui de la piste paire sur R 100 (à fond à droite).

Réf.:Mixage

P.40, 42

Réglez en lecture les pistes que vous pouze reporter.

PLAY/MUTE/REC

Presse la touche [PLAY/

MUTE/REC] 1-2 fais

jusqu'a ce que le témoin s'allume en vert.

Allume en vert : lecture activée (PLAY)

2

Selectionnez la ou les pistes de destination du report.

PLAY/MUTE/REC

Pressez [PLAY/MUTE/

REC] 1-2 fois jusqu'à ce que le témoin s'allume en rouge.

Allumé en rouge : piste armée pour l'enregistrement (REC)

CONSEIL

• Le report ou "Bounce" est la réunion de données audio de plusieurs pistés et fichiers en un<fichier mono ou stéreo. Cela s'appele également "enregistrement ping-pong".

Report
Fichier stéreo

• Pour également enregistrer le signal de la ou des pistées ou se fait l'enregistrement du report, réglez "REC TRACK" sur "Play" dans le menu BOUNCE comme déscrit à l'étape 4.
• Une fois le report exécuté, un nouveau fichier est créé dans le même projet.
• Si vous avez besoini une piste mono comme destination de report, les signaux enregistrés sont mixés en mono. Si vous avez besoini une paire de pistes coupées en stéreo, les signaux enregistrés sont mixés en stéreo.

Report (enregistrement)

SWAP/BOUNCE

Pressez [SWAP/BOUNCE].

Selectionnez >BOUNCE.

L'icone BOUNCE s'affiche.

Passez à l'étape suivante ou annulez.

Selectionnez OFF pour quitter le mode de report.

6

Pressez et maintenance [EXIT] pour revenir à l'écran de base.

Pressez [REW] et [STOP] en même temps pour ramener le compteur au début.

Pressez [REC] et [PLAY] pour lancer I'enregistrement.

REC s'allume en rouge.

PLAY s'allume en vert.

STOP

Pressez [STOP] pour arrêté le report.

Réglez la balance de mixage (écoute)

1

Pressez [PLAY] pour lancer la lecture.

2

Réglez la balance de mixage compensant le niveau d'enregistrement (REC LEVEL), le volume, le panoramicique (PAN) et l'égalisseur (EQ) pour chaque piste.

Veiliez a ce que le segment rouge (0 dB) ne s allume pas sur l'indicateur de niveau master MASTER.

3

Pressez [STOP] pour stopper la lecture.

Lecture de la piste après report

1

Pressez la touche [PLAY/MUTE/REC] de la piste de destination de report.

Pressez-la 1-2 fois jusqu'à ce que le tiémoin s'allume en vert.

2

Pressez [PLAY/MUTE/REC] sur les pistes reportées.

Pressez-la 1-2 pour chacune jusqu'à ce que le témoin s'éteigne.

3

Presse [REW] et [STOP] en même temps pour ramener le compteur au début.

4

Pressez [PLAY] pour lancer la lecture.

Emploi d'un effet de mastering

Utilisez un algorithme de mastering comme effet par insertion sur la piste master pour n'affector que le mixage.

NOTE

• Si I'effect par insertion est appliqué au fader [MASTER], vous ne pouvez pas l'utiliser sur les entrentes de piste.
• À l' étape 7, si vous notez une quelconque distorsion des signaux due à l'effect de mastering, contrôle le son lu sur la piste et adaptez-le en faisant tous les faders (si le son d'une piste souffre de distorsion, reglez cette piste).
• Vous pouvez selectionner les algorithmes STEREO, DUAL, MIC ou MASTER. Si vous choisissez un autre algorithme, l'insertion se fait sur les entrées.

CONSEIL

• Quand vous choisissez un algorithme de mastering, vous pouvez utiliser le traitement d'effet de mastering sur le mixage stéreo.

Trajet du signal d'enregistrement vers la piste master

Enregistrement sur la piste master

Enregistrez un mixage stéreo "final" sur la piste [MASTER]. Les signaux sont enregistrés sur la piste [MASTER] après être passés par le fader [MASTER].

Enregistrement sur la piste [MASTER].

Préparation: réglez les niveaux des signaux.

Presse [REW] et [STOP] en même temps puis [PLAY] pour lancer la lecture depuis le début.

Faites dire les pistes et reglez leur balance de mixage.

Réglez le niveau du signal quionne par le fader master.

Contrôlez bien le niveau pour ne pas allumer le segment rouge (échéage = 0 dB).

Pressez [STOP].

Enregistrement sur la piste master

MASTER/MIXDOWN/PLAY

Presse [MASTER/MIX DOWN/PLAY] 1-2
fois jusqu'à ce que le témoin s'allume en rouge.
établissement

Presse [REW] et [STOP] en même temps pour ramener le compteur au début.

Pressez [REC] et [PLAY] pour lancer l'enregistrement.

Pressez [STOP] pour arrêté l'enregistrement.

NOTE

Les réglages de panoramicique/balance, des effets par insertion et par départ/retour de chaque piste affectent les signaux envoyés à la piste master et se reflèvent donc dans le son.

Lecture de la piste master

MASTER/MIXDOWN/PLAY

Pressez [MASTER/MIX DOWN/PLAY] 1-2 fois jusqu'à ce que le témoin s'allume en vert.

Faire cela coupe les autres pistes et désacte tous les effets.

Pressez [REW] et [STOP] en même temps pour ramener le compteur au début.

Pressez [PLAY] pour lancer la lecture.

STOP Pressez [STOP] pour stopper la lecture.

Désactivez la lecture de piste master

Pressez [MASTER/MIXDOWN/PLAY] 1-2
fois jusqu'à ce que le témoin s'éteigne.

La coupure de toutes les autres pistes est annulée et leur théoin de statut redevient tel qu'avant l'activation de la lecture de la piste master.

CONSEIL

• Chaque projet peut avoir une piste master.
• La piste master se voit assigner un fichier.
• Durant l'enregistrement, vous pouvez vérifier les niveaux de lecture de chaque piste et les niveaux d'enregistrement de la piste master.
• Les signaux envoyés par les prises de sortie OUTPUT sont les mêmes que ceux qui passent au travers du fader [MASTER].
• Vous pouvez utiliser la touche [UNDO/REDO]
• Vous pouvez utiliser le métronome durant la lecture.

Lecture consécutive de plusieurs pistes master.

P.65

Vou puevez changer les noms quand vous creez de nouvelles données, utiliser les fonctions du menu RENAME (renommer) ou modifier les patches. Quelle que soit la methode de changement de nom que vous utilisez, la gestion des positions des lettres et des lettres elles-memes est la meme.

Touches utilisées pour changer un nom

Déplacer le curseur

Supprimer la

lettre

Insérer et sélectionner

une lecture

Sélectionnez une dette.

RJ001

Quand une dette du nom est surlignée, vous pouvez la changer.

selectionner la lettre

Sélectionnez la seconde dette.

RJ001

Déplacer le curseur

Changez la seconde lettuce.

PRJ001

Insérer et

selectionnez la lettuce

Supprimez la troisieme lettuce.

PRJ001

Supprimer la dette

RJ001

Selectionnez la dernière dette et changez-la.

0518_01

ENTER

Passez à l'action suivante

ou

quittez sans sauvegarder le changement.

Noms et regles

Projet	Caracteres utilisables
Nombre de projet PRJ xxx: PRJ (escape, 3 chiffres) Le nombre de projet est donné automatiquement en partant du plus petit possible et n'est pas modifiable.	Aucun
Nom de projet PRJxxx: PRJ, 3 chiffres, maximum de 8 caractérides	Chiffres : 0-9 Lettres : A-Z, a-z Symboles : (escape)! " # $ % & '()' + , - ; <> = ?[ ] ^ _ ' { }

Fichier (enregistré)	Caractères utilisables
Fichiers mono MONO-xxx.WAV MONO-, 3 chiffres (x), extension (.WAV) Fichiers stéroyo STE-xxx.WAV STE-, 3 chiffres, extension (.WAV)	Maximum de 8 caractères + . WAV (extension) Chiffres: 0-9, Lettres: A -Z, Symbole : (trait de soulignement)
Mixage (Master) "MASTRxxx.WAV" MASTR, 3 chiffres, extension (.WAV)

Effet par insertion/ boucle départ-retour	Caracteres utilisables
Nombre de patch : 2 chiffres. Le nombre de patch est donné automatiquement en partant du plus petit possible et n'est pas modifiable.	Aucun
Nom de patch : 8 caractères.	Chiffres : 0-9 Lettres : A-Z, a-z Symboles : (space)! " # $ % & '()'+.-:/; <> = ?@ [ ] ^ _ {' '} |

NOTE

• Quand un nom est affché et que la dette initiale est surlingnée durant l'opération, vous pouvez changer le nom.
• Si le même nom existe déjà, un symbole * est ajusté au début du nom. Vous doivent changier le nom pour pouvoir sauvegarder.
• Les lettres suprimées ne peuvent pas être récapucérées. Vous pouvez faire redémarrer la procédure avec la touche EXIT.
• Si vous avez par erreur changé un nom de patch, passez au patch suivant sans sauvegarder.
• Les chiffres "xxx" d'un nom sont automatiquement assignés au moment de l'appellation.

Liste d'erreurs : que faire quand ces messages apparaisent à l'écran

Pressez la touche [EXIT] quand vous VOYZ un message du type --Error' ou "Please push the EXIT key".

Quand d'autres erreurs ou messages surviennent, l'écran affiché se ferme automatiquement dans les trois secondes.

Message	Signification	Réponse
Message quand quelques chose manque.
No Card	Aucune carte n'est insérée.	Vérifié que une carte SD est correctement insérée.
No Project	Il n'y a aucun projet.	Vérifié que le projet n'a pas été supprimé ou déplace.
No File	Il n'y a aucun filchier dans le projet.	Vérifié que le filchier n'a pas été supprimé ou déplace.
No USB Device	Il n'y a pas de connexion USB.	La connexion peut avoir été annulée ou il peut y avoir des problèmes avec le cable.

Messages affichés féquèment
Reset DATE/TIME	Perte du réglage de date/heure à cause de la décharge des piles.	Réglez à nouveau [DATE/TIME]. →P:14
Low Battery!	Il est temps de changer les piles.	Changez les piles ou branche l'adaptateur.
Stop Recorder	Opération impossible durant la lecture/ l'enregistrement.	Arrêtez d'abord l'enregistreur puis réessayez.

Messages indiquant que des objets (projets, fichiers, etc) sont protégés
Card Protected	La carte SD est protégée.	Éjectez la carte SD et déverrouillez sa protection contre l'écriture. Réinsérez la carte →P.12
Project Protected	Le projet est protégé.	Désactivez la protection du projet à l'aide du menu [PROTECT]. →P.56
File Protected	C'est un fjichier uniquement destiné à la lecture, vous ne pouvez pas y écrire.	À l'aide d'un ordinateur, désactivez le statut du fjichier le limitant à la lecture.
USB Device Protected	Le pérophérique USB connecté est protégé.	Désactivez la protection de l'équipment.

Messages de capacité ou de limite dépassées
Card Full	La carte est pleine.	Changez de carte ou supprimez les données inutiles.
Project Full	Aucun autre projet ne peut être sauvégardé sur la carte.	Supprimez les projets inutiles.
File Full	Aucun autre fichier ne peut être sauvégardé sur la carte.	Supprimez les fichiers inutiles.
USB Device Full	Le pérophérique USB connecté est plein.	Changez de pérophérique USB connecté ou supprimez des données.

Messages d'accès refusé
Card Access Error	La carte n'a pu être lue ni enregistrée.	Presse EXIT et réessayez l'opération.
Project Access Error	Le projet n'a pu être lu ni enregistré.	Presse EXIT et réessayez l'opération.
File Access Error	Le filchier n'a pu être lu ni enregistré.	Presse EXIT et réessayez l'opération.
USB Device Access Error	Le pérophérique USB connecté n'a pu être lu ni enregistré.	Presse EXIT et réessayez l'opération.
Card Format Error	C'est un format de carte que le R16 ne peut pas utiliser.	Changez pour un format de carte que le R16 peut utiliser.
File Format Error	C'est un format de filchier que le R16 ne peut pas utiliser.	Changez pour un format de filchier que le R16 peut utiliser.
USB Device Format Error	C'est un format USB que le R16 ne peut pas utiliser.	Changez pour un format USB que le R16 peut utiliser.

Autres erreurs
Card Error	Une erreur s'est produit.	Pressez EXIT et réessayez l'opération.
Project Error
File Error
USB Device Error

Vue d'ensemble d'un patch d'effets

Voupez selectionner des patches dans le R16 pour utiliser facilement les effets, faire des réglages fins adaptés à la musique et ensuite modifier et sauvegarder les patches.

Algorithms et patches

Un effet est appelé un "module d'effet" et est constitué de deux éléments : le type d'effet, puisqu'il peut y en avoir de différences, et les paramétres d'effet, qui contrôle l'infraudeur de l'effet.

Un patch est le résultat du réglage du type d'effet et des paramètres de chaque module.

Un algorithme est l'ordre d'arrangement des modules d'effet organisé en fonction de la destination ou de la méthode d'enregistrement.

Algorithms

CLEAN

ACOBASSIM

Patch

COMP/

LIMITER

EFX

PRE

AMP

3BAND

EQ

ZNR

MODULATION

DELAY

PATCH

LEVEL

Module

Types d'effet

Paramètres

MODULATION/ DELAY

CHORUS

Depth

Rate

Tone

Mix

ENSEMBLE

Depth

Rate

Tone

Mix

FLANGER

Depth

Rate

Resonance

Manual

Effets par insertion et effets par boucle département/retour

Les effets par insertion d'un projet complrennet 330 patches répartis en 9 algorithms. Vous pouvez selectionner les algorithmes et les patches en fonction de leur application et déterminer où insérer ces patches.

L'effect par boucle départ/retour est connecté en interne au départ (SEND)/retour (RETURN)

de la section MIXER (table de mixage). Il y a deux types d'effet régibles par leurs niveaux de départ (SEND LEVEL) de la table de mixage, c'est-à-dire par les volumes de signal envoyés à l'effet, et ils peuvent être utilisés en même temps.

Entrée/sortie des effets par insertion et boucle département/retour

Il y a deux types de processeur d'effet intégrés au R16 - les effets par insertion et les effets par boucle départ/retour. Vous pouvez les utiliser en même temps.

Emploi des effets et des patches

Les effets par insertion et les effets par boucle département/retour seLECTIONnement et se reglent de la même façon.

Vou puez selectionner les modules les plus appropriés à l'aide des algorithmes, éoperator les types et paramètres d'effet et utiliser des patches sauvégardés.

Il existe quelques différences majorues entre les deux types d'effet lorsqu'vous faites les réglages. Pour un effet par insertion, vous sélectionnez un patch et définièsez son point d'insertion. Pour un effet de boucle départ/retour, vous reglez le niveau de départ des signaux à l'aide de la table de mixage.

Les autres fonctions se nomment "IMPORT" pour importer les patches d'un autre projet et "REC SIGNAL" pour n'appliquer l'effect qu'au retour de studio ou écoute de contrôle.

Les procédures d'emploi des effets sont les mêmes lorsqu'on utilise le R16 comme une interface audio et une surface de contrôle, mais les patches sont initiaisés quand l'unité n'est pas utilisée comme enregistrure.

EFFET PAR INSERTION

Affichage du nom d'algorithmé	Nombre de patches(patches programmes)
▼Algorithms convenant à l'enregistrement de guitare/basse
CLEAN	30 (22)
DISTORTION	50 (40)
ACO/BASS SIM	20 (10)
BASS	30 (20)
▼Pour l'enregistrement au microphone, de voix par exemple
MIC	50 (30)
▼Pour 2 canaux indépendants (2 entrées/sorties mono)
DUAL MIC	50 (30)
▼Pour enregistrer les synthétiseurs, pianos électriques et autres instruments à sortie niveau ligne
STEREO	50 (40)
▼AlGORITHM à 8 canaux d'entrée/sortinge indépendants
8xCOMP EQ	20 (10)
▼Traitement pour un mixage stéroidefinal
MASTERING	30 (21)

EFFET PAR BOUCLE DEPART/RETOUR

Affichage du nom d'algorithmé	Nombre de patches (patches programmes)
Traitement de signaux de mixage stéreo final
CHORUS/DELAY	30 (18)
Traitement de signaux de mixage stéreo final
REVERB	30 (22)

Selection d'effet et de patch

Effet

1

Pressez pour allumer le témoin en rouge.

Allumé en rouge

INSERT EFFECT

SEND RETURN EFFECT

Pressez [INSERT EFFECT] ou [SEND RETURN EFFECT].

Presse [ENTER] pour activer/désactiver

3

Selectionnez l'algorithmme.

Nom de l'algorithmme

Numero du patch : nom du patch

Exemple d'effet par insertion

CLEAN

No.00:Standard

CLEAN, DISTORTION,

ACO/BASS SIM

BASS, MIC, DUAL

MIC,STEREO,8x

COMP EQ, MASTERING

Changer algorithm

E (marqueur

d'edition) : des

éléments ont déjà

été éditions

CHORUS/DELAY

REVERB

Exemple d'effet par boucle départ/retour

SEND CHORUS/DELAY

No.00:ShortDLY

4

Selectionnez le patch.

CLEAN

No.15:Standard

Pressez [V].

Changer de patch

Position d'insertion de l'effet par insertion

Voupez changer la position de I'effet par insertion.

Ce menu ne sert qu'a l'effet par insertion.

1
INSERT EFFECT

Pressez [INSERT/EFFECT].

Activez/désactive l'effet.

2

Si "INSERT EFFECT Off" est affché,

pressez [ENTER].

Sélectionnez l'algorithmme/patch.

Position d'insertion actuelle

IN**	Inséré à l'entrée **
IN**/**	Inséré aux entrées ** et **
TR**	Inséré en piste **
TR**/**	Inséré en pistes ** et **
IN*~**	Inséré de l'entrée * à l'entrée **
TR*~**	Inséré de la piste * à la piste **
MASTER	Inséré en piste master

3

Pressez [V].

NOTE

• Vous ne pouvez selectionner qu'une seule entree (1-8) si vous avez choisi I'algorithmhe CLEAN, DISTORTION, ACO/BASS SIM, BASS ou MIC.
• Vous ne pouvez sélectionner que les pistes 1-8 ou 9-16 si vous avez besoin l'algorithmme 8 × COMP EQ.
• Seules les entrées 1-8 peuvent être sélectionnées si vous avez besoin l'algorithmé 8 x COMP EQ.
• Àpres avoir sélectionné le point d'insertion, si vous changez l'algorithmme en 8 x COMP EQ, le point d'insertion se change en entrees 1-8, pistes 1-8 ou pistes 9-16 (selon le réglage précédent).
• Pour insérer l'effet en sortie d'une seule piste mono, vous deveze selectionner piste 1 ~ piste 8. Pour l'insérer dans deux pistes mono ou une piste stéreo, vous deveze selectionner pistes 1/2 ~ pistes 15/16. Si vous voulez l'insérer avant le fader master, vous deveze selectionner master.

Selectionnez > INPUT SOURCE.

Changer de point d'insertion

Réglez le point d'insertion (source d'entrée dans l'effet).

Input Source
INPUT8

Input Source TRACKS

Changer de point d'insertion

Pressez [ENTER].

À l'écran	Point d'insertion
Input	Entrée de la table de mixage
Input1←Input8	Une seule entrée de table de mixage
Track1,Track2	Sortie d'une des pistes mono 1 ou 2
Track1/2,Track3/4	Sortie de la piste stéréo ou de deux pistes mono
Master	Juste avant le fader [MASTER]
Dans le cas d'un réglage 8 x Comp EQ
Track1-8	Sorties de toutes les pistes 1–8
Track9-16	Sorties de toutes les pistes 9–16

6

Pressez [A].

Point d'insertion actuel

CLEAN

（TR8）

No.00:Standard

CONSEIL

Changez le point d'insertion de l'effet par insertion.

Quand un projet est reglé par défaut, l'effect par insertion est inséré sur l'entrée INPUT 1.

Pour changer celsa, reglez INPUT SOURCE à l'etape 4.

Point d'insertion de l'effet par insertion

Insertion de l'effet sur deux entretes mono

(algorithmme DUAL)

Insertion de l'effet sur une entrée stéreo (algorithme Stereo Master)

Insertion de l'effect par insertion sur les 8 entrées (algorithme 8 x COMP EQ)

Vouss pouvez creer des patches qui combinent entre eux des effets, changer les types d'effet dans les patches ou changer le traitement de la façon voulue en reglant la profondeur des effets à l'aide de leurs paramétres.

INSERT EFFECT

SEND RETURN EFFECT

PresseZ INSERT

EFFECT]ou

SEND RETURN

EFFECT].

Commutateur d'effet On/Off.

INSERT EFFECT

Si "INSERT EFFECT Off" est affché, pressez [ENTER].

Sélectionnez l'algorithmme/patch.

Changer de paramètre

CONSEIL

• Certains patches indiquent "Empty" (vide) car chaque module n'a encore ete programme dans le patch.
• Si vous voulez éoperator le module ZNR, accédez à la page portant le mot "TOTAL"en première ligne.
• Vous pouvez editor individuellement les modules arrangés dans les canaux G/D de l'algorithmhe DUAL MIC. Vote selection correspond au canal gauche quand la première ligne affiche "L" (pour Left, c'est-à-dire gauche) et au canal droit quand la première ligne affiche "R" (Right, c'est-à-dire droite)
• Dans l'algorithmé 8 x COMP EQ, chaque canal a ses propres modules de filtrage passée-haut (HPF), de compresseur (COMPRESSOR) et d'égaliser (EQ) et vous pouvez commuter On/Off chaque module d'effet indépendamment sur chaque canal. Le nombre du canal actuel est affché en première ligne de l'écran.

Édition des modules d'effet

5

Commutez les types d'effet On/Off.

Module d'effet Off

Compressor Off

Pressez [ENTER] pour

Type (module d'effet On)

COMP/LIMITER Compressor

Type d'effet

E: symbole d'édition

S'affiche après que vous ayez fait

une édition ou un changement

Réglage du module d'effet

6

Sélectionnez le module d'effet.

COMP/LIMITER E

Compressor

MOD/DELAY E Chorus

Type d'effet

Changer demodule

Édition du niveau du patch (volume du son final du patch)

7

Réglez le niveau du patch.

TOTAL Patch Level=25

Changer demodule

Changer de valeur

8

EXIT Pressez [EXIT] pour quitter ce mode.

Réglage des paramètres d'effet

1 Sélectionnez un paramètre.

Ensemble

DePth=2

F

Changer de paramètre

2 Reglez la valeur.

Ensemble

DePth=2

E

EXIT

Pressez [EXIT] pour quitter ce mode.

3

NOTE

• Vous ne peuvent pas éciter un algothème lui-même, c'est-à-dire la combinaison et l'arrangement des modules d'effet.
• Si vous désacteze un module d'effet (Off), tous les réglages ayant trait à ce module d'effet, teils que le type et les paramétres, sont également désactivés.
• Quand vous utilisez 8 x COMP EQ, vous ne pouvez pas commuter un effet On ou Off pour tous les canaux d'un coup. Mais si vous presse [ENTER] quand une valeur de réglage d'effect est affichée pour le canal désiré, vous pouze la désactiver pour ce canal.
• Vous ne pouvez pas désactiver les modules "TOTAL".
• Il n'y a pas de module ZNR dans l'algorithmme 8 x COMP EQ.
• Si vous changez de patch sans sauvegarder un patch portant le symbole "E", vos éditions seront totalment perdues. Veuiliez vous référer à la page suivante pour sauvegarder le patch.

Changement de nom d'effet par insertion

1

Sélectionnez TOTAL.

TOTAL

Patch Level1=25

Changer demodule

2

Pressez [▼] jusqu'à ce que vous voyiez
PATCH NAME.

Pressez [V].

Patch Name

standard

Clignote

Changer denom

3

Pressez [EXIT] pour terminer.

Changement de nom d'effet par département/retour

1

Pressez [▼] jusqu'à ce que voyagez
PATCH NAME.

Pressez [] .

Patch Name

standard

Clignote

Changer denom

2

Pressez [EXIT] pour terminer.

Une fois que vous avez edited (modifie) un patch, utilisez "SAVE" pour le sauvegarder. Vous pouvez sauvegarder un patch à n'importe quel emplacement du même algorithme.

INSERT EFFECT

SEND RETURN EFFECT

Pressez INSERT

EFFECTou

SEND RETURN

EFFECT].

Commutateur d'effet On/Off

Quand "INSERT EFFECT Off" est affiche, pressez [ENTER].

Sélectionnez

l'algorithme/patch.

Changer

d'algorithmme

Changer depatch

Pressez [▼].

Selectionnez >SAVE.

Changer demenu

No.00:Standard >SAVE

Pressez [ENTER].

Sélectionnez l'emplacement de sauvegarde.

Save to

NO.29:Empty

N° d'emplacement de sauvegarde : nom du patch

Pressez [ENTER].

Exécutez la sauvégarde ([SAVE]).

NO.29:Empty Save?

Pressez [ENTER].

NOTE

• Ces procedures sont les mêmes pour les effets par insertion et ceux par départ/retour.
• Si vous changez de patch sans sauvegarder un patch qui a ete edited, vous perdrez toutes vos modifications. N'oubliez pas de tousjours sauvegarder vos patches modifiés
• La source d'importation et la destination d'importation sont des projets différents lorsque vous utilisez l'importation de patch (PATCH IMPORT).

CONSEIL

• Vous pouvez sauvegarder votre patch édié en n'importe quel emplacement du même algorithme.
• Vous pouvez faire une copie du patch en sauvégardant un patch existant dans un autre emplacement.

Importez un ou plusieurs patches qui ont ete crees dans un autre projet pour les utiliser dans le projet actuel.

Voir les étapes 1~3 de la page precedente.

Pressez [ENTER].

Changez le menu. Sélectionnez la méthode d'importation.

PATCH IMPORT >ALL

Changer de menu/ parametre

Option > All: imports tous les patches du projet choisi.

Option > PATCH : sélectionne un patch en vue de l'importer depuis le projet ainsi.

Importation de tous les patches
IMPORT>ALL

Selectionnez >ALL.

PATCH IMPORT >ALL

Changer de paramètre

Pressez [ENTER].

Sélectionnez le projet depuis lequel importer.

• N° et nom du projet source

Changer de projet

Pressez [ENTER].

Confirmez le projet depuis lequel importer et pressez [IMPORT].

No.001:PRJ001 All Patch Import?

Pressez [ENTER].

Importation d'un patch. IMPORT>PACK

Selectionnez>PACK

PATCH IMPORT >PATCH

Changer de paramètre

Pressez [ENTER].

Selectionnez le projet depuis lequel importer.

L N° et nom du projet source

Changer de projet

Pressez [ENTER].

Sélectionnez le patch à importer.

Selectionnez le patch de destination de l'importation.

Changer d'emplacement de沙发egarde

Pressez [ENTER].

Importez le patch.

Emploi de l'effet par insertion uniquement pour le_retour de studio

En appliquant un effet par insertion uniquement au retour de studio (écoute de contrôle), les signaux entrants secs (sans effet) peuvent être enregistrés sur les pistes.

3 2

INSERT EFFECT

Pressez [INSERT EFFECT].

Commutateur d'effet On/Off

Quand "INSERT EFFECT Off" est affiché, pressez [ENTER].

Selectionnez l'algorithm/patch.

CLEAN

No.15:Standard E

Changer d'algorithmme

Changer depatch

Pressez [V].

Emploi de l'effet par insertion uniquement pour le_retour de studio

Par défaut, quand un effet par insertion est appliqué à un signal d'entrée, c'est le signal avec cet effet qui est enregistré sur la piste. Toutefois, si désiré, vous pouvez n'appliquer l'effet par insertion qu'aux sorties d'écoute de contrôle et ainsi enregistrer sur la piste le signal entrant non traité.

Par exemple, vous pouvez appliquer un effet par insertion à un microphone pour que le chanteur interpréte de façon plus comfortable mais tout en enregistrant la voix sans l'effet.

#

Selectionnez >REC SIGNAL.

WET (valeur par défaut)	Le signal entrant sera enregistré sur la piste après son passage au travers de l'effet par insertion.
DRY	Le signal entrant sera enregistré sur la piste avant de passer par l'effet par insertion. Toutfootis, le signal entendu par les sorties OUTPUT et PHONES sera passé préalablement au travers de l'effet par insertion.

CONSEIL

• Les réglages faits ici seront mémorisés projet par projet.
• Si nécessaire, restaurez le réglage "Wet" initial avant d'enregistrer d'autres parties.

Vue d'ensemble et protection du projet

Un projet ménorise les données et éléments nécessaires à la reproduction sociale. La fonction “PROTECT” est une protection qui vous permet d'éviter les modifications d'un projet finalisé.

Tous les éléments d'une œuvre musicale sont conservés comme une seule unité dans un projet, y compris les fichiers audio, les informations sur les assignations de piste et les réglages de table de mixage, effets, métronome et accordeur.

L'appareil peutContainir un maximum de 1000 projets sur une meme carte. Creez un nouveau projet pour chaque nouvelle oeuvre musicale.

Données sauvegardees dans un projet :

• Données audio de chaque piste y compris la piste master
• Réglages des dossiers sélectionnés par les pistes
• Régages de table de mixage
• Numérores et contenus des patches choisis pour les effets par insertion et par départ/retour
• Contenu des listes de lecture (gallery)
• Tous les autres fichiers nécessaires

Protection d'un projet PROJECT>EDIT>PROTECT

PROJECT

Pressez [PROJECT].

Selectionnez>EDIT.

PROJECT >EDIT

Pressez [ENTER].

Selectionnez >PROTECT.

• Vous pouvez reproductive un projet protégé mais vous ne pouverez pas le modifier. Si vous pouvez enregistrer dans ce projet ou l'editor de nouveau, réglez "PROTECT" sur "Off".
• Les projets qui ne sont pas protégés seront automatiquement sauvégardés sur la carte SD lorsque vous basculerez l'interrupteur d'alimentation sur Off ou lorsque vous ouvrière un autre projet.
• Nous vous recommendons fortement de régler "PROTECT" sur "On" une fois que vous avez terminé un morceau pour éviter toute erreur de manipulation ultérieure.

CONSEIL

L'icone de cadenas indiquant un verrouillage apparait a I'ecran lorsqu'un projet est protégé

Création d'un nouveau projet

Avec le R16, vous pouvez创建工作 jusqu'à 1000 projets sur une même carte. Vous pouvez aussi transférer les réglages d'un projet anérieur dans un nouveau projet.

PROJECT

Pressez [PROJECT].

PROJECT >SELECT

Changer de menu

Selectionnez HEU.

PROJECT

NEW [SD]003:22:52]

Changer de menu

Pressez [ENTER].

Confirmez le nom du projet.

N° du nouveau projet

Project No.003

RJ003

Clignant

Nom du nouveau projet

Changer le nom

à sauvegarder

ENTER

Pressez [ENTER].

Déterminez si vous poulez utiliser les réglages du dernier projet.

SETTING?

[CONTINUE] RESET

Changer de menu

Option d'emploi des

réglages par défaut

EN

Pressez [ENTER].

Creez le projet.

No.003:PRJ003

Create?

ENTER

Pressez [ENTER].

NOTE

Vou pouve utilize les réglages et valeurs du dernier projet dans le nouveau ou utiliser les réglages par défaut du R16.

Réglages conservés avec l'option CONTINUE

• Réglage de résolution (BIT LENGTH)
• Reglages d'effect par insertion (INSERT EFFECT)
• Reglages d'effet par départ/retour (SEND RETURN EFFECT)
• Reglages de statut de piste (PLAY/MUTE/REC)
• Réglages de report (BOUNCE)
• Réglages de piste d'enregistrement (REC TRACK)
• Reglages de paramètres de piste
• Réglages de métronome

[RESET]

Utilisez les valeurs de réglage par défaut pour chaque paramètre.

CONSEIL

À l' étape 3, vous pouvez changer le nom du nouveau projet.

Réf.: Changement de nom

P.43

Sélection de projets et de fichiers

Vous pouvez selectionner un projet depuis l'écran de base pour enregistrer, reproduce ou éditer.
Vous pouvez aussi selectionner des fichiers pour les reproduire et les assigner aux pistes.

Sélection d'un projet

PROJECT>SELECT

PROJECT Pressez [PROJECT].
2 Sélectionnez >SELECT.

PROJECT

SELECT

Changer de menu

Pressez [ENTER].

Selectionnez le projet.

PROJECT SELECT

No.002:PRJ002

Pressez [ENTER].

Changer de projet

Chargez le projet.

No.002:PRJ002

Load?

Pressez [ENTER].

NOTE

Vou ne pouvez reproductive et enregistrer que le projet actuellement charge. Vous ne pouv pas charger et utiliser plusieurs projets en même temps.

CONSEIL

Quand l'interrupteur d'alimentation [POWER] du R16 est basculé sur ON, le projet qui était chargé au moment de l'extinction est automatiquement recharge (si vous avez changé de carte SD, alors le dernier projet utilisé sur la carte insérée sera chargé).

Sélection d'un fichier

PROJECT>FILE

PROJECT

Pressez [PROJECT].

2 Sélectionnez >FILE.

PROJECT

FILE

Changer de menu

Pressez [ENTER].

3 Sélectionnéz le fichier.

TRACK15

M15TR000

[TR1]

Selectionner le fichier

Changer de piste

ouutiliserles

touches de

statut [1 - 8] et

[MASTER]

• Si vous VOULEZ écouter un fisier en vue de confirmation, vous pouvez utiliser les touches suivantes.

Lecture : touche [PLAY]

Arretouche [STOP]

Avance rapide : touche [FF]

Retour rapide : touche [REW]

Retour à zéro: touches [STOP] et [REW]

Sau a un marqueur: Touches de marqueur [I_▶] et [▶]

Réf.: Assignation de piste

P.23

Informations sur les projets et les fichiers

Voupez afficher des informations sur le projet et les fichiers actuellement charges y compris leur date et heures de creation, leur taille, leur durée d'enregistrement et le format des fichiers.

Informations sur le projet

PROJECT>INFORMATION

PROJECT

Pressez [PROJECT].

Selectionnez >INFORMATION.

PROJECT

INFORMATION

Changer de menu

Pressez [ENTER].

Selectionnez le type d'information.

CONSEIL

• Les pages d'informations sur les projets et fichiers ne peuvent qu'être visualisées. Leur contenu ne peut pas été directement modifié.

Informations sur le fichier

PROJECT>FILE>INFORMATION

PROJECT

Pressez [PROJECT].

Selectionnez 三 _ 一 ILE.

PROJECT >FILE

Changer de menu

Pressez [ENTER].

Selectionne le numero de piste (1-16,

MASTER) et le nom de fichier

Changer de piste

TRACK 15
MONO-000 [TR1]

Pressez [V].

N° de piste Nom de fichier

Selectionnez >INFORMATION.

MONO-000.WAV >INFORMATION

Changer de menu

Pressez [ENTER].

Selectionnez le type d'information.

Copie de projets et de fichiers

Vous pouvez copier un projet sauvégardé et l'utiliser comme un nouveau projet.
Vous pouvez copier des fichiers dans le même projet en changeant leur nom.

Copie de projet

PROJECT>EDIT>COPY

PROJECT

Pressez [PROJECT].

Selectionnez >EDIT.

PROJECT

EDIT

Changer de menu

Pressez [ENTER].

Selectionnez > COPY.

PROJECT

COPY

Changer de menu

Pressez [ENTER].

Selectionne le projet à copier.

PROJECT COPY

No.002:PRJ002

Pressez [ENTER].

Changer de

projet

Le nouveau numero de projet de la copie s'affiche.

Copy to

No.011

Pressez [ENTER].

Copiez le projet.

No.002->No.011

Copy?

Pressez [ENTER].

N° de l'ancien

projet numéro du nouveau projet

NOTE

Lorsqu'un projet porte deja le même nom, un astérisque (*) est ajouté en au début. Changez le nom et sauvegardez.

Copie de fichier

PROJECT>FILE>EDIT>COPY

PROJECT

Pressez [PROJECT].

Selectionnez >FILE.

PROJECT

FILE

Pressez [ENTER].

Selectionnez le fichier à copier.

TRACK 1

VOCAL.WAV

Pressez [V].

Selectionnez >EDIT.

VOCAL.WAV

EDIT

Pressez [ENTER].

Selectionnez >COPY

VOCAL.WAY

COPY

Pressez [ENTER].

Changez le nom du fichier copié.

FILE COPY

VOCAL.WAV

Clignotant

Changez le nom

fichier copé

Pressez [ENTER].

Copiez le fichier.

XOCAL.WAV

Copy?

Pressez [ENTER].

Changement de nom des fichiers et projets

Vou puevez changer le nom des projets et fichiers actuellement charges.

NOTE

Lorsqu'un projet porte déjà le même nom, un astérisque (*) est ajusté en au début. Changeze le nom et sauvegardez.

CONSEIL

Noms de projet

Caracteres pouvant etre utilisés : 8 au maximum

Chiffres:0-9

Lettres:A-Z,a-z

Symboles: (espace)! " # $ % & ' .........etc.

Noms de fichier

Caracteres pouvant etre utilisés : 12 y compris

l'extension

Chiffres:0-9

Lettres : A-Z (majuscules)

Symbole : _ (trait de soulignement)

Changement du nom de fichier

PROJECT>FILE>EDIT>RENAME

PROJECT

Pressez [PROJECT].

Selectionnez >FILE.

PROJECT

FILE

Changer de menu

Pressez [ENTER].

Selectionnez le nom de fichier.

TRACK 1
S07TR000

Changer de

Pressez [▼]

Selectionnez >EDIT.

PROJECT

EDIT

Changer de menu

Pressez [ENTER].

Selectionnez >RENAME.

PROJECT>RENAME

Changer de menu

Pressez [ENTER].

Changez les caractères

PROJECTRENAME RJ002.WAV

Supprimer un caractère

Le caractère sélectionné est surliné et clignote.

PROJECTRENAME QRJ002.WAV

Pressez [ENTER].

Changer de caractère

Suppression de fichiers et de projets

Yououpezupprimerlesfichiersetprojetsselectionnnes.

Suppression d'un projet

PROJECT>EDIT>DELETE

PROJECT

Pressez [PROJECT].

Selectionnez >EDIT.

PROJECT

EDIT

Changer de menu

Pressez [ENTER].

Selectionnez >DELETE.

PROJECT

DELETE

Changer de menu

Pressez [ENTER].

Selectionnez le projet à supprimer.

PROJECT DELETE

No.001:PRJ001

Pressez [ENTER].

Changer de projet

Supprimez le projet.

No.001:PRJ001

Delete?

Pressez [ENTER].

NOTE

• Une fois supprimés, les projets et fichiers ne peuvent plus etre restaurés. Faites donc attention lors de la suppression.
• Vous ne pouvez pas supprimer de projet ni de fichier dont la protection (PROTECT) a ete activee (ON).
• Si vous supprimez le projet actuellement charge, c'est le projet ayant le plus petit numero qui est charge à la place.

Suppression d'un fichier

PROJECT>FILE>EDIT>DELETE

PROJECT

Pressez [PROJECT].

Selectionnez >FILE.

PROJECT

FILE

Pressez [ENTER].

Selectionnez le nom de fichier

TRACK1

MONO-000

[TR7]

Changer de menu

Selectionnez >EDIT.

MONO-000.WAV

EDIT

Changer de

piste

Changer de fichier

Pressez [ENTER].

Selectionnez >DELETE.

MONO-000.WAV

DELETE

Changer de menu

Pressez [ENTER].

Supprimez le fichier.

MONO-000.WAV

Delete?

Pressez [ENTER].

NOTE

• Quand vous supprimez des fichiers, les pistes auxquelles ils sont assignés deviennent vides.

Division de fichier

Vou pouvez diviser un fisier en n'importe quel point pour creer deux fisiers. Cela sert à supprimer des portions inutiles dans des enregistrents ou à fractionner des enregistrents longs.

PROJECT

Pressez [PROJECT].

Selectionnez FILE.

Pressez [ENTER].

Sélectionnez un fichier.

Selectionner un fichier

ou utilise les touches de statut [1-8] et [MASTER]

Pressez [V].

Selectionnez >EDIT.

Pressez [ENTER].

Selectionnez >DIVIDE.

Pressez [ENTER].

Fixez le point de division.

Pressez [ENTER].

8

Divisez.

MONO-000.WAV Divide?

Pressez [ENTER].

Quand vous déterminez le point de division, vous pouvez utiliser les touches suivantes pour écouter le fjichier.

PLAY	Lecture : touche [PLAY]
STOP	Arrêt : touche [STOP]
FF	Avance rapide : touche [FF]
REW	Retour rapide : touche [REW]
STOP+REW	Retour à zéro : touches [STOP] et [REW]
←→	Saut à un marqueur : touches marqueeur [▶] et [▶]

CONSEIL

• Quand un fjichier est divisé, des fjichiers portant de nouveaux noms sont automatiquement créés dans le même dossier.

"A" est ajoute à la fin du nom du fichier correspondant à la partie antérieure au point de division.

"B" est ajoute à la fin du nom du fichier correspondant à la partie postérieure au point de division.

Si le nom d'firmier d'origine contient déjà 8 caractères, son dernier caractère est remplace par "A" ou "B" dans le nom des nouveaux fischiers.

• Le fichier d'origine ayant servi à la division est supprimé.

Importation de fichiers d'autres projets

Vou pousse importer des fichiers de projets autres que le projet actuel.

PROJECT

Pressez [PROJECT].

Selectionnez >FILE.

PROJECT

FILE

Changer de menu

Pressez [ENTER].

Sélectionnez un fichier.

TRACK15

MONO-000.WAV

Selectionner un fichier

Changer depiste

ou utiliser les touches de statut [1-8] et [MASTER]

Pressez [V].

Selectionnez > IMPORT.

MONO-000.wav

IMPORT

Changer de menu

Pressez [ENTER].

Sélectionnez le projet contenant le fichier à importer.

FILE IMPORT

No.000:PRJ001

Changer de projet

Pressez [ENTER].

Selectionnez le fichier à importer.

FILE IMPORT

LEADGTR.WAU

Pressez [ENTER].

Confirmez le choix du fichier.

Changer le nom à sauvégarder.

Le curseur clignote.

Pressez [ENTER].

Importez le fichier.

ACOGTR.WAV Import?

Pressez [ENTER].

NOTE

• S'il y a un fjichier portant déjà le même nom dans le projet, un symbole astérisque (*) est ajusté au début. Changeze le nom et sauvégardez.

CONSEIL

Caracteres pouvant etre utilisés : 12 au maximum

Chiffres:0-9

Lettres:A-Z (majuscules)

Symbole: _ (trait de soulignement)

Ref.: Saisie du nom

P.43

Lecture séquentielle de projets

L'ordre de lecture de plusieurs projets peut ettre enregistré et géré sous forme de listes de lecture (playlists). C'est utile pour reproduce plusieurs morceaux à la suite, pour un accompagnement de jeu "live" et pour envoyer à un enregistrure externe.

CONSEIL

Les pistes audio assignées à la liste actuelle sont lues.

Fonctionnement des touches durant la lecture

Édition d'une playlist PROJECT>SEQUENCE PLAY>EDIT

4 Pressez [V].
5 Sélectionnez >EDIT.

Enregistrement, édition et changement des projets

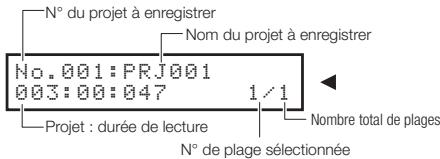

6 Sélectionnez le premier projet (ou le projet à changer).

Fin de la liste de projets ou absence de projet enregistré

7 Enregistrez le projet à生存.

8 Sélectionnez et enregistrez d'autres projets.

9 EXIT Pressez [EXIT].

Suppression d'un projet dans la liste

Selectionnez un projet à retarder de la liste.

No.002:PRJ002 004:00:01 3/5

Pressez [V].

No.002:PRJ002 INSERT [DELETE]

Selectionnez DELETE.

Pressez [ENTER].

No.002:PRJ002 004:00:01 3/4

Insertion d'un projet dans une liste

Selectionnez la plage dans laquelle insérer.

No010:PRJ010
002:14:58 4/5

Pressez [V].

Selectionnez INSERT.

Le projet sélectionné est inséré.

Suppression d'une playlist PROJECT>SEQUENCE PLAY>DELETE

Pressez [V].

List1:25Songs >EDIT

Selectionnez >DELETE.

• Si une piste master ou le fichier assigné à une piste master est supprimé, la playlist se vide.
• Réglez la piste master sur l'enregistrement que vous pouze écouter quand vous enregistrez un projet dans une playlist.
• Pour changer les fichiers de projets enregistrés, changez les pistes master et éditez la playlist.
• Le nombre maximal de playlists est de 10 et chaque playlist peut avoir un maximum de 99 projets enregistrés.
• Pour enregistrer un projet, la piste master doit avoir un fisier enregistré d'une longueur d'au moins 4 secondes.

Réf.: Réglages de la piste master

P.42

Réglage de la résolution en bits du format d'enregistrement

Généralement, les CD sont enregistrés en 16 bits, à une fréquence d'échéantillonnage de 44,1 kHz, mais avec le R16, vous pouvez utiliser un enregistrement en 24 bits de plus haute qualité.

CONSEIL

• Si vous écrasez un enregistrement, vous ne pouvez pas changer sa résolution.
• Ce réglage est méorisé pour chaque projet.
• Le réglage initial est 16 bits.
• Si vous utilisez le format 44,1 kHz/24 bits, vous devrez faire une conversion en 16 bits pour pouvoir creer un CD audio.

Réglage de l'affichage

You pouvez regler le retroeclairage et le contraste.

Commutation On/Off du retroéclairage. TOOL>SYSTEM>LCD>LIGHT

TOOL

Pressez [TOOL].

Changer menu

TOOL TUNER

Selectionnez >SYSTEM.

TOOL >SYSTEM

Pressez [ENTER].

Selectionnez >LCD.

SYSTEM>LCD

Changer de

menu

Pressez [ENTER].

Selectionnez >LIGHT.

Changer menu

Pressez [ENTER].

Selectionnez ON/OFF.

Commuter On/Off

Pressez [ENTER].

On	Rétroéclairage allumé (par défaut)
Off	Rétroéclairage étéint

CONSEIL

Éteignez le rétroéclairage pour économiser les piles.

Réglage du contraste TOOL>SYSTEM>LCD>CONTRAST

TOOL

Pressez [TOOL].

TOOL >TUNER

Changer menu

Selectionnez >SYSTEM.

TOOL >SYSTEM

Pressez [ENTER].

Selectionnez LCD.

SYSTEM >LCD

Changer menu

Pressez [ENTER].

Selectionnez CONTRAST.

LCD

CONTRAST

Changer de

menu

Pressez [ENTER].

Sélectionnez une valeur.

CONTRAST:3

Pressez [ENTER].

Changer de valeur

Changement de carte SD avec l'ordinateil allumé

Vouss pouvez changer la carte SD avec l'appareil allumé. Vouss pouvez avoir besoin de changer de carte SD lorsque vous utilisez le R16 si I'espace restant sur la carte insérée devient trop faible ou si vous nevez importer des données d'une autre carte SD préalablement enregistrree.

TOOL

Pressez [TOOL].

S

Selectionnez >SD CARD.

TOOL

SD CARD

Pressez [ENTER].

S

Selectionnez EXCHANGE.

SD CARD

EXCHANGE

Pressez [ENTER].

Reno

SD CARD

Changer de

menu

Ejectez la carte SD.

Insert SD CARD

Insérez une autre carte SD.

SD CARD

Format?

Carte SD neuve et non formatee pour le R16.

SD CARD DATA

[LOAD] SAVE

Carte SD formatée pour le R16.

Formatez la carte SD pour l'utilisation.

SD CARD

Format?

Pressez [ENTER].

Chargement de la carte SD à utiliser dans le R16

SD CARD DATA>LOAD

Carte SD formatée pour le R16

6

Selectionnez [LOAD].

SD CARD DATA

[LOAD] SAVE

Changer menu

Pressez [ENTER].

7

Chargez un projet de la carte.

SD CARD

Load?

Pressez [ENTER].

Le projet de plus haut numéro present sur la carte SD insérée est charge.

Sauvegarde du projet actuel du R16 sur la carte SD

SD CARD DATA>SAVE

Carte SD formatée pour le R16

6

Selectionnez [SAVE]

SD CARD DATA

LOAD [SAVE]

Changer de

menu

Pressez [ENTER].

7

Selectionnez le projet où sauvegader.

Save to

No.011:PRJ011

N°: Nom du projet de destination de sauvegarde

Pressez [ENTER].

8

Sauvegardez le projet actuel.

Save to No.011

Save?

Pressez [ENTER].

Formatage de cartes SD et vérification de leur capacité

Voupeuz formater des cartes SD pour les employerer avec le R16, supprimer toutes les données qu'elles contiennent et vérifier leur capacité (espace restant).

Formatage et suppression de toutes les données TOOL>SD CARD>FORMAT

TOOL

Pressez [TOOL].

Selectionnez >SD CARD.

TOOL

SD CARD

Changer de

menu

Pressez [ENTER].

Selectionnez >FORMAT.

SD CARD

FORMAT

Changer de

menu

Pressez [ENTER].

Executez.

SD CARD

Format?

Pressez [ENTER].

NOTE

• Si vous insérez une carte SD qui n'a pas été formée pour l'emploi avec le R16, le menu "FORMAT" s'ouvre automatiquement.
• Si vous formatez une carte SD, toutes ses données seront définitivement effacées.
• Quand vous formatez une carte SD, toutes les données de la carte sont supprimées et des dossiers et fichiers exquisivement destinés à l'emploi par le R16 sont créé.

Structure des données sur les cartes SD pour R16

PROJ000

PRJDATA.ZDT

EFXDATA.ZDT

AUDIO

SYS

ZOOM.ZDT

NOTE

• Déverrouillez la protection de la carte SD avant de l'insérer.
• La sauvégarde avec [SAVE] comprend diverses données du projet en cours, mais pas les données audio.

Vérification de l'espace restant sur la carte SD TOOL>SD CARD>REMAIN

TOOL

Pressez [TOOL].

Selectionnez >SD CARD.

TOOL

CARD

Pressez [ENTER].

Selectionnez REMAIN.

SD CARD

REMAIN

Pressez [ENTER].

SD CARD REMAIN

054:06:00/15317.7MB

Durée d'enregistrement

restante pour le format

d'enregistrement

actuel

( x - 2x) t - xy^2 = ( x - 2x) f^ t

Changer de

menu

Memoire

disponible sur

la carte

NOTE

• Si la mémoire disponible sur une carte SD est inférieure à la quantité de données enregistrées, l'enregistrement échoue. Changez la carte avant de tomber à court d'espace mémoire.

Réf.: Importation de données d'une mémoire USB dans une carte SD

: Sauvegarde de données d'une

carte SD sur memoire USB

: Fonctionnement sans carte SD

P.74

P.12

CONSEIL

• Insérez une carte SD non formatée et exécutez le formatage quand "Format?" apparaît. Ensuite, des options pour sauvegarder [SAVE] et charger [LOAD] le projet actuel suivont.

Vérification de la version et réglage du type de pile

Voupez verifie la version actuelle du logiciel système. Et si vous définisse le type de pile, la charge restant dans cette-ci sera affichee avec plus de précision.

CONSEIL

Vous pouvez obtenir des informations actualisées quant au logiciel système sur le site internet ZOOM : www.zoom.co.jp.

NOTE

Veuillez n'utiliser que des piles alcalines ou nickel hydrude de métal.

Connexion informatique

Utilizez l'USB pour relier le R16 à un ordinateur (sous Windows ou Macintosh OS).

En branchant cette unité à un ordinateur, vous pouvez l'utiliser comme lecteur de carte SD, interface audio pour l'entrée et la sortie du son et surface de contrôle pour piloter un logiciel station de travail audio numérique (DAW).

NOTE

• Pour importer un fisier audio dans le R16, il doit être au format WAV avec une fréquence d'échantillonnage de 44,1 kHz et une résolution de 16 ou 24 bits.
• Les noms de fichier ne doivent utiliser que des lettres majuscules, des chiffres et le symbole " " (trait de soulignement). Ilis doivent être composés au maximum de 8 caractères plus l'extension ".WAV".
• Vous pouce brancher le R16 et un ordinateur par USB alors qu'ils sont sous tension. Si vous branchez le R16 par USB quand son interrupteur d'alimentation [POWER] est sur OFF, vous pouce le faître démarrer à partir de l'alimentation fournie par le port USB.
• Si vous utilisez le R16 comme lecteur de carte ou interface audio, vous ne pouvez pas l'utiliser comme enregistrestreur.

CONSEIL

• Compatibilité du système d'exploitation (OS) pour le lecteur de carte :

Windows : Windows XP et ultériorieMacintosh : Mac OS x 10.2 et ultériorie

• Les données de projet sont sauvagedées dans le dossier racine (ROOT DIRECTORY) de la carte SD sous forme PROJxxx (xxx est le nombre de projet) et les données audio sont sauvagedées comme fichiers "WAV" dans le dossier "AUDIO" du dossier du projet.
• La piste master et les pistes stéreo sont des fichiers WAV stéreo.

Lecteur de carte (Card reader)

Vou puez acceder à la carte SD du R16 au travers d'un ordinateur pour sauegarder, dire et importer divers projets, fichiers et données.

Emploi comme lecteur de carte SD USB>CARD READER

1 Branchez le R16 à un ordinateur par USB (prise [DEVICE]).

2 USB Pressez [USB].
3 Sélectionnez >CARD READER. USB >CARD READER Change de menu

Pressez [ENTER].

A Executez.

CARD READER Enter?

Pressez [ENTER].

Emploi du R16 depuis un ordinateur.

Vers l'ordinateur

Sauvegarde des données de projet d'une carte SD dans un ordinateur.

Depuis I'ordinateur

Importation dans une carte SD d'une sauvegarde de données audio de l'ordinateur.

Déconnexion

Pour correctement déconnecter le R16 de votre ordinaire, suivez la méthode de retrait de périphérique de votre système d'exploitation.

Pressez pour déconnecter le R16 en tant que lecteur de carte.

NOTE

• Pour importer un fichier audio dans le R16, il doit être au format WAV avec une fréquence d'échantillonnage de 44,1 kHz et une résolution de 16 ou 24 bits.
• Les noms de fichier ne doivent utiliser que des lettres majuscules, des chiffres et le symbole « » (trait de soulignement). Ils doivent être composés au maximum de 8 caractères plus l'extension “.WAV”.

CONSEIL

• Compatibility du système d'exploitation (OS) pour le lecteur de carte : Windows : Windows XP et ultérieur Macintosh : Mac OS x 10.2 et ultérieur
• Les données de projet sont sauvegardées dans le dossier racine (ROOT DIRECTORY) de la carte SD sous forme PROJxxx (xxx est le numéro de projet) et les données audio sont sauvegardées comme fichiers "WAV" dans le dossier "AUDIO" du dossier du projet.
• La piste master et les pistes stéreo sont des fichiers WAV stéreo.
• Pour importer des fichiers WAV d'un ordinateur, copiez-les dans le dossier "AUDIO" du dossier de projet "PROxxx" (xxx=nummer de projet) dans lequel vous pouze les utiliser. Utilisez le R16 pour assigner les fichiers aux pistes
• Vous pouvez brancher le R16 à un ordinateur par USB alors qu'ils sont sous tension.
• Si vous branchez le R16 par USB quand son interrupteur d'alimentation [POWER] est sur OFF, vous pouce le faire demarrer à partir de l'alimentation fournie par le port USB.

Réf.: Assignation aux pistes

P.23

Pour des détails sur l'emploi avec un ordinaire, référez-vous au manuel détaillé (PDF) sur le CD-ROM inclus avec le R16.

Emploi de la mémoire USB pour sauvegarder et importer des données

En connectant directement au R16 une mémoire USB, vous pouvez sauvegarder et importer des fichiers. C'est pratique pour échanger des fichiers avec d'autres membres du groupe.

Sauvegarde sur mémoire USB USB>USB STRAGE>SAVE

1 Branchez la mémoire USB à la prise USB HOST du R16.

USB

Pressez [USB].

Selectionnez >USB STRAGE.

USB

USB STRAGE

Changer de

menu

Pressez [ENTER].

Selectionnez >SAVE.

USB STRAGE

SAVE

Changer de

menu

Pressez [ENTER].

Selectionnez le projet où sont les données à sauvégarder.

DATA SAVE

No.001:PRJ001

Pressez [ENTER].

Changer de

projet

Sélectionnez un fichier.

Select File

LEADGTR.WAV

Pressez [ENTER].

Changer de

fichier

Selectionnez les données à sauvégarder.

DATA SAVE

LEADGTR.WAV

Pressez [ENTER].

Changer le nom du

fichier à sauvegarder.

Sauvegardez le fichier.

ACOGTR.WAV

Save?

Pressez [ENTER].

Importation depuis la mémoire USB USB>USB STRAGE>LOAD

1 Branchez la mémoire USB à la prise USB HOST du R16.

Pressez [USB].

3 Sélectionnez >USB STRAGE.

USB

USB STRAGE

Changer de

menu

Pressez [ENTER].

4 Sélectionnez >LOAD.

USB STRAGE

LOAD

Changer de

menu

Pressez [ENTER].

5 Sélectionnez le dossier.

Select File

Folder:WAUFILES

Apparait s'il y a un dossier.

Changer de

dossier et de

fichier

Pressez [ENTER].

6 Sélectionnez un fichier. Select filo

DELOOPH

DK_LUOR.WHO

Pressez [ENTER].

Changer de

fichier

7 Sélectionnez un fichier.

Save to

No.001:PRJ001

Pressez [ENTER].

Changer de

fichier

Chargez le fichier.

DR LOOP.WAY

Load?

Pressez [ENTER].

NOTE

• Ne retirez jamais la mémoire USB lors de l'envoi ou de la réception de données. Débranchez-la après que l'affichage "Saving" ou "Loading" ait disparu.
• Durant l'utilisation du stockage USB, notamment enregistrement n'est possible.
  Lrs de la sauegearde sur mmoire USB, les donnees sont sauegardees au niveau supieur de la structure des fichiers.

Interface audio/surface de contrôle

Voupez brancher le R16 par USB à un ordinateur pour l'utiliser comme un contrôleur et comme une interface audio avec un logiciel station de travail audio numérique (DAW).

Branchement du R16 comme interface audio/surface de contrôle

1. Mode interface audio

En utilisant le R16 comme interface entre un ordinateur et d'autres équipements et instruments audio, vous pouvez enregistrer et(editer les signaux audio dans un logiciel DAW. Vous pouvez aussi brancher des instruments qui nécessitent une haute impédance (Hi-Z) ou une alimentation fantôme.

2. Mode surface de contrôle

En utilisant les faders et touches du R16, vous pouvez controler les opérations de transport et de mixage de votre logiciel DAW.

Première connexion du R16 à un ordinateur

NOTE

• Pour utiliser le R16 comme une interface audio pour un logiciel DAW (par exemple, Cubase LE 4), il est nécessaire d'installer le pilote audio USB R16 ZOOM. Installez-le correctement comme indiquedans le guide d'installation foumi.
• Veuillez télécharger la derniere version du pilote audio USB R16 ZOOM depuis notre page d'accueil, http://www.zoom.co.jp.

Branchement et réglage du R16

Suívez ces procédures à partir du second branchement.

Pressez [USB].

Selectionnez >AUDIO INTERFACE.

USB

AUDIO INTERFACE

Changer de

menu

Pressez [ENTER].

Confirmez.

AUDIO INTERFACE

Enter?

Changer de

menu

Pressez [ENTER].

Choisissez d'utiliser ou non les réglages précédents.

SETTING?

[CONTINUE] RESET

Changer de

menu

Pressez [ENTER].

Connectez le cable USB au R16.

SampleRate=48.0kHz

Solo

Le témoin USB [DEVICE] s'allume.

L'icone AUDIO

INTERFACE clignote.

Branchez le cable USB à l'ordinateur.

L'icone AUDIO INTERFACE s'allume après connexion.

Connexion effectue

Déconnexion

USB

Pressez [USB].

Déconnectez.

AUDIO INTERFACE

Terminate?

Pressez [ENTER].

Débranche le cable USB.

NOTE

Vou pouvez utiliser les réglages et valeurs du dernier projet dans le nouveau ou les ramener à leurs valeurs par défaut.

Données conservées avec CONTINUE

• Reglages d'effet par insertion (INSERT EFFECT)
• Réglages d'effect par départ/retour (SEND RETURN EFFECT)
• Réglages des paramètres de piste
• Réglages de l'accordeur (TUNER)

RESET

Les réglages par défaut reviennent pour chaque paramètre.

NOTE

• Avant de débrancher le cable USB pour vous déconnecter de l'ordinateur, suivez les procédures adaptées au système d'exploitation de votre ordinateur afin de "demonter" préalablement le péripérique.
• Après l'étape 2 de “Déconnexion” ci-dessus, ne débranchez le cable USB qu'une fois qu“AUDIO INTERFACE" a disparu de l'écran du R16.
• Meme sans alimentation sur le R16 (adaptateur ou piles), vous pouvez le faire demarrer rien qu'avez l'alimentation du bus USB lorsque vous utilisez les fonctions interface audio/surface de contrôle.
• Nous vous recommendons fortement de toujours garder à jour le logiciel système du R16. Si vous utilisez un R16 fonctionnant sous un ancien système, un ordinateur peut ne pas reconnaitre.

Paramètres d'effet

Effet par insertion

Type	Paramètres/description
Compressor	Sense	Attack	Tone	Level
	Compresseur de type MXR Dynacomp.
Rack Comp	Threshold	Ratio	Attack	Level
	Compresseur avec réglages plus détaillés.
Limiter	Threshold	Ratio	Release	Level
	Limitsur pour supprimer les créées des signaux au-dessus d'un certain niveau.

Description des paramètres

Nom du paramètre	Plage de réglage	Description
Sense	0~10	Règle la sensibilité du compresseur.
Attack	Compressor : Fast, Slow	Séléctionne la vitesse de réponse du compresseur.
	Rack Comp : 1~10	Règle la vitesse de réglage du compresseur.
Tone	0~10	Règle la qualité tonale.
Level	2~100	Règle le niveau du signal après passage par le module.
Threshold	0~50	Règle le seuil d'action du compresseur/limueur.
Ratio	1~10	Règle le rapport de compression du compresseur/limueur.
Release	1~10	Règle le temps nécessaire au compresseur/limueur pour cesser son action une fois que le niveau du signal a chuté sous le niveau seul.

• Module EFX

Type	Paramètres/desccriptions
Auto Wah	Position	Sense	Resonance	Level
	Wah-wah automatique dépendant de la dynamique du signal entrant.
Tremolo	Depth	Rate	Wave	Level
	Fait varier périodiquement le niveau de volume.
Phaser	Position	Rate	Color	Level
	Produit un son souffrant.
Ring Modulator	Position	Frequency	Balance	Level
	Produit un son résonant métallique. Régler le paramètre Frequency entraine un changement drastique du caractère sonore.
Slow Attack	Position	Time	Curve	Level
	Ralentit l'attaque du son.
Fix-Wah	Position	Frequency	Dry Mix	Level	RTM Mode	RTM Wave	RTM Sync
	Change la fréquence de wah-wah en fonction du tempo rythmique.

Description des paramètres

Nom du paramètre	Plage de réglage	Description
Position	Before, After	Détermine la position de connexion du module EFX entre "Before" (avant PREAMP) et "After" (après PREAMP).
Sense	-10~-1, 1~10	Règla la sensibilité de la wah-wah automatique.
Resonance	0~10	Règla l'intensité de résonance.
Level	2~100	Règla le niveau du signal après passage par le module.
Depth	0~100	Règla l'amplitude de modulation.
Rate	0~50 P (P:86 - Tableau 1)	Règla la vitesse de modulation. En utilisant le tempo rythmique comme reféquence, le réglage peut se faire sous forme d'unités de note.
Wave	Up 0~9, Down 0~9, Tri 0~9	Règla la forme d'onde modulation sur "Up" (onde en dents de scie montantes), "Down" (onde en dents de scie descendantes) ou "Tri" (triangulaire). Des chiffres élevés donnent un échéage plus fort, accentuant l'effect.
Color	4Stage, 8State, Invert4, Invert8	Sélectionne le type de son.
Frequency	Ring Modulator 1~50	Règla la fréquence utilisée pour la modulation.
	Fix-Wah 1~50	Règla la fréquence centrale de wah-wah.
Balance	0~100	Règla la balance entre son d'origine et son d'effet.
Time	1~50	Règla le temps de montée du son.
Curve	0~10	Règla la courbe de montée du volume.
Dry Mix	0~10	Règla le rapport de mixage avec le son d'origine.
RTM Mode	P:86 Tableau 2	Règla la plage et la direction du changement.
RTM Wave	P:86 Tableau 3	Sélectionne la forme d'onde de contrôle.
RTM Sync	P (P:86 Tableau 4)	Règla la fréquence de contrôle.

• Module PREAMP

Type	Paramètres/descriptions
FD Clean	Son clair du Fender Twin Reverb (modèle '65) recherchéé par les guitaristés dans de nombreux styles musicaux.
VX Clean	Son clair de l'ampli combo VOX AC-30 fonctionnant en Classe A.
JC Clean	Son clair de la gamme Roland JC avec chorus intégré qui donne un son large et clair.
HW Clean	Son clair du légendaire Hiwatt Custom 100 Britannique entière à lampes.
UK Blues	Son crunch de l'ampli combo 30 watts Marshall 1962 Bluesbreaker.
US BLUEs	Son crunch du Fender Tweed Deluxe '53.
TweedBass	Son crunch du Fender Bassman, un ampli bassé avec une forte présence.
BG CRUNCH	Son crunch de l'ampli combo Mesa Boogie MkII.
MS #1959	Son crunch du légendaire Marshall 1959.
MS DRIVE	Son à haut gain de l'ampli multicorps Marshall JCM2000.
Rect Vnt	Son à haut gain du canal rouge du Mesa Boogie Dual Rectifier (mode vintage).
HK Drive	Son à haut gain du fleuron de Hughes & Kettner, le Triamp MKII.
DZ DRIVE	Son à haut gain de l'ampli guitare allemand Diezel Herbert fait à la main avec 3 canaux contrôlables séparément.
ENGL Drive	Son satured du ENGL Ritchie Blackmore Signature 100.
PV DRIVE	Son à haut gain d'un Peavey 5150 développé en coopération avec un guiteriste hard rock de renommée mondiale.
TS+FD CMB	Combinaison du son d'un ampli combo Fender et de l'Ibanez TS-9.
SD+MS STK	Combinaison du son d'un ampli multicorps Marshall et de la Boss SD-1.
FZ+MS STK	Combinaison du son de la Fuzz Face et d'un ampli multicorps Marshall.
	Gain	Tone	Cabinet	Level
	FD Clean - FZ+MS STK ont les mêmes paramètres.
Acoustic Sim	Top	Body	Level
	Cet effet fait sonner une guitare électrique comme une guitare acoustique.
Aco_Ere Pre	Color	Tone	Level
	C'est un préampli dédié pour guitare electroacoustique.
Bass Sim	Tone	Level
	Cet effet fait sonner une guitare électrique comme une guitare bassé.

Description des paramètres

Nom du paramètre	Plage de réglage	Description
Gain	0~100	Règle le gain du préampli (intensité de distorsion).
Tone	0~30	Règle la qualité tonale.
Cabinet	0~2	Règle l'intensité du son de baffle.
Level	1~100	Règle le niveau du signal après passage par le module.
Top	0~10	Règle la caractéristique de résonance des cordes de guitare acoustique.
Body	0~10	Règle la caractéristique de résonance de la caisse de guitare acoustique.
Color	1~4	Règle les caractéristiques du préampli gutare electroacoustique dédié.

• Module 3Band EQ

Type	Paramètre/description
3Band EQ	Bass	Middle	Treble	Level
	C'est un égalisseur 3 bandes.

Description des paramètres

Nom du paramètre	Plage de réglage	Description
Bass	-12dB~12dB	Rôle l'accentuation/atténuation des basses fréquences.
Middle	-12dB~12dB	Rôle l'accentuation/atténuation des fréquences moyennes.
Treble	-12dB~12dB	Rôle l'accentuation/atténuation des haute fréquences.
Level	2~100	Rôle le niveau du signal après passage par le module.

• Module MOD/DELAY

Type	Paramètres/description
Chorus	Depth	Rate	Tone	Mix
	Mélange une composante transposée variable avec le signal original,donnant un son résonant plein.
Ensemble	Depth	Rate	Tone	Mix
	Ensemble chorus avec mouvement tridimensionnel.
Flanger	Depth	Rate	Resonance	Manual
	Produit un son résonant et ondulant fortement.
Pitch	Shift	Tone	Fine	Balance
	Transpose le son vers le haut ou le bas.

Paramètres et types d'effet du R16 - 3

Vibe	Depth	Rate	Tone	Balance
	Effet avec vibrato automatique.
Step	Depth	Rate	Resonance	Shape
	Effet spécial qui change le son par paliers.
Cry	Range	Resonance	Sense	Balance
	Fait varier le son comme un modulator vocal.
Exciter	Frequency	Depth	Low Boost
	Améliore le contour du son, le rendant plus élevé.
Air	Size	Reflex	Tone	Mix
	Recréée l'ambiance ample d'une)piece, avec une sensation de profondeur.
Delay	Time	Feedback	Hi Damp	Mix
	Effet de retard avec un réglage max. de 2000 ms.
Analog Delay	Time	Feedback	Hi Damp	Mix
	Effet de retard avec un réglage max. de 2000 ms. Simule le son chaud d'un retard analogique.
Reverse Delay	Time	Feedback	Hi Damp	Balance
	Effet de retard inverse avec réglage max. de 1000 ms.
ARRM Pitch	Type	Tone	RTM Wave	RTM Sync
	Change la hauteur du son d'origine en fonction du tempo rythmique.

Description des paramètres

Nom du paramètre	Plage de réglage	Description
Depth	Exciter: 0~30	Règle la profondeur d'effet.
	Autres: 0~100	Règle l'amplitude de modulation.
Rate	Chorus, Ensemble: 1~50	Règle la vitesse de modulation. En utilisant le tempo rythmique comme reférence, le réglage sous forme d'unités de note est également pos-sible.
	Flanger, Vibe, Step: 0~50° (P.86 Tableau 1)
Tone	0~10	Règle la qualité tonale.
Mix	0~100	Règle le rapport de mixage du son d'effet par rapport au son d'origine.
Resonance	Flanger: -10~10	Règle l'intensité de résonance. Des valeurs négatives inversent la phase du son d'effet.
	Step, Cry: 0~10	Règle l'intensité d'effet.
Manual	0~100	Règle la plage de fréquences de l'effet.
Shift	-12~12, 24	Règle la transposition par demi-tons.
Fine	-25~25	Règle la transposition par centières de demi-ton.
Balance	0~100	Règle la balance entre son d'origine et son d'effet.
Shape	0~10	Règle l'enveloppe du son d'effet.
Range	1~10	Règle la plage de fréquences de l'effet.
Sense	-10~1, 1~10	Règle la sensibilité d'effet.
Frequency	1~5	Règle la fréquence de l'effet.
Low Boost	0~10	Règle l'accentuation des basses fréquences.
Size	1~100	Règle la taille de l'espace simulé.
Reflex	0~10	Règle la quantité de réflexions murales.
Time	Wide: 1~64	Règle le temps de retard.
	Delay, Analog Delay:1~2000ms (P.86 Tableau 1)
	Reverse Delay: 0~50 (P.86 Tableau 1)
Wet Level	0~30	Règle le niveau du son d'effet.
Dry Level	0~30	Règle le niveau du son d'origine.
Feedback	0~100	Règle l'amplitude de réinjection.
Hi Damp	0~10	Règle l'intensité d'amortissement des hautes fréquences du son retardé.
Type	P.86 Tableau 5	Sélectionne le type de changement de hauteur.
RTM Wave	P.86 Tableau 3	Sélectionne la forme d'onde de contrôle.
RTM Sync	P.86 Tableau 4	Sélectionne le cycle de forme d'onde de contrôle.

• Module ZNR

Type	Paramètre/description
ZNR	Threshold	Réduction de bruit originale de ZOOM pour réduire le bruit durant les pauses de jeu sans affecter le timbre général.

Description des paramètres

Nom du paramètre	Plage de réglage	Description
Threshold	Off, 1~30	Règle la sensibilité de ZNR. Pour une réduction de bruit maximal, réglez la valeur aussi haut que possible sans faire chuter artificielle le son.

Paramètres et types d'effet du R16 - 4

Algorithme BASS

• Module COMP/LIMITER

Type	Paramètres/description
Rack Comp	Pour une explication des types et paramètres, voir les algorithms CLEAN, DISTORTION, ACO/BASS SIM.
Limiter

• Module EFX

Type	Paramètres/desccriptions
Auto Wah	Position	Sense	Resonance	Dry Mix	Level
	Cet effet fait varier le processus de wah-wah en fonction de l'intensité du signal entrant.
Tremolo	Pour une explication des types et paramètres, voir les algorithms CLEAN, DISTORTION, ACO/BASS SIM.
Phaser
Ring Modulator
Slow Attack
Fix-Wah

Description des paramètres

Nom du paramètre	Plage de réglage	Description
Position	Before, After	Détermine la position de connexion du module EFX entre “Before” (avant PREAMP) et “After” (après PREAMP).
Sense	-10~--1.1~10	Rôle la sensibilité de la wah-wah automatique.
Resonance	0~10	Rôle l'intensité de résonance.
Dry Mix	0~10	Rôle le rapport de mixage avec le son d'origine.
Level	2~100	Rôle le niveau du signal après passage par le module.

• Module PREAMP

Type	Paramètres/descriptions
SVT	Simulation du son de l'Ampeg SVT.
Bassman	Simulation du son du Fender Bassman.
Hartke	Simulation du son du Hartke HA3500.
Super Bass	Simulation du son du Marshall Super Bass.
SANSAMP	Simulation du son du Sansamp Bass Driver DI.
Tube Preamp	Son de préamplificateur à lampes original de ZOOM.
	Gain	Tone	Cabinet	Balance	Level
	Tous les modules PREAMP ont les mêmes paramètres.

Description des paramètres

Nom du paramètre	Plage de réglage	Description
Gain	0~100	Règle le gain du préampli (intensité de distorsion).
Tone	0~30	Règle la qualité tonale.
Cabinet	0~2	Règle l'intensité du son de baffle.
Balance	0~100	Règle la balance de mixage du signal avant et après le module.
Level	1~100	Règle le niveau du signal après passage par le module.

• Module 3Band EQ

Type	Paramètres/description
3Band EQ	Pour une explication des types et paramètres, voir les algorithms CLEAN, DISTORTION, ACO/BASS SIM.

• Module MOD/DELAY

Type	Paramètres/description
Chorus	Pour une explication des types et paramètres, voir les algorithmes CLEAN, DISTORTION, ACO/BASS SIM.
Ensemble
Flanger
Pitch
Vibe
Step
Cry
Exciter
Air
Delay
Analog Delay
Reverse Delay
ARRM Pitch

• Module ZNR

Type	Paramètres/description
ZNR	Pour une explication des types et paramètres, voir les algorithmes CLEAN, DISTORTION, ACO/BASS SIM.

Paramètres et types d'effet du R16 - 5

Algorithme MIC

• Module COMP/LIMITER

Type	Paramètres/description
Rack Comp	Pour une explication des types et paramètres, voir les algorithmes CLEAN, DISTORTION, ACO/BASS SIM.
Limiter

• Module EFX

Type	Paramètres/description
Tremolo	Pour une explication des types et paramètres, voir les algorithmes CLEAN, DISTORTION, ACO/BASS SIM.
Phaser
Ring Modulator
Slow Attack
Fix-Wah

• Module MIC PRE

Type	Paramètres/descriptions
Mic Pre	Type	Tone	Level	De-Esser	Low Cut
	C'est un préamplificateur pour l'emploi d'un microphone externe.

Description des paramètres

Nom du paramètre	Plage de réglage	Description
Type	Vocal, AcousticGt, Flat	Règle les caractéristiques du préampli.
Tone	0~10	Règle la qualité tonale.
Level	1~100	Règle le niveau du signal après passage par le module.
De-Esser	Off, 1~30	Contrôle le réglage de dé-esser.
Low Cut	Off, 80~240Hz	Contrôle un filtré réduisant le bruit de basse fréquence souvent capité lors d'un enregistrement au micro.

Module 3Band EQ

Type	Paramètres/description
3Band EQ	Pour une explication des types et paramètres, voir les algorithmes CLEAN, DISTORTION, ACO/BASS SIM.

• Module MOD/DELAY

Type	Paramètres/description
Chorus	Pour une explication des types et paramètres, voir les algorithmes CLEAN, DISTORTION, ACO/BASS SIM.
Ensemble
Flanger
Pitch
Vibe
Step
Cry
Exciter
Air
Delay
Analog Delay
Reverse Delay
ARRM Pitch

• Module ZNR

Type	Paramètres/description
ZNR	Pour une explication des types et paramètres, voir les algorithmes CLEAN, DISTORTION, ACO/BASS SIM.

Algorithme DUAL MIC

• Module COMP/LIMITER

Type	Paramètres/description
Compressor L	Threshold	Ratio	Attack	Level
	Compresseur pour atténuer les signaux de haut niveau et accentuer les signaux de bas niveau.
Limiter L	Threshold	Ratio	Release	Level
	Limueur pour atténuer les signaux de haut niveau dépassant un certain seuil.

Description des paramètres

Nom du paramètre	Plage de réglage	Description
Threshold	-24~0	Règle le niveau seul du compresseur/limiteur.
Ratio	Compressor: 1~26	Règle le rapport de compression du compresseur/limiteur.
	Limiter 1~54,∞

Paramètres et types d'effet du R16 - 6

Attack	0~10	Règle la vitesse d'entrée en action du compresseur.
Level	2~100	Règle le niveau de sortie du module.
Release	0~10	Règle la vitesse de désactivation du limiteur une fois le signalultimate sous le niveau seuil.

• Module MIC PREAMP L

Type	Paramètres/description
Mic Pre L	Pour une explication des types et paramètres, voir l'algorithmme MIC.

• Module 3Band EQ L

Type	Paramètres/description
3Band EQ L	Pour une explication des types et paramètres, voir les algorithms CLEAN, DISTORTION, ACO/BASS SIM.

• Module DELAY L

Type	Paramètres/desccriptions
Delay L	Time	Feedback	Mix
	Effet de retard avec un réglage max. de 2000 ms.
Echo L	Time	Feedback	Mix
	Effet de retard chaud avec un réglage max. de 2000 ms.
Doubling L	Time	Tone	Mix
	Effet de doublage qui donne du corps en ajoutant un un retard court.

Description des paramètres

Nom du paramètre	Plage de réglage	Description
Time	Delay L, Echo L : 1~2000ms , P (P.89 Tableau 1)	Règle le temps de retard.
	Doubling L : 1~100ms
Feedback	0~100	Règle l'amplitude de réinjection.
Tone	0~10	Règle la qualité tonale.
Mix	0~100	Règle le rapport de mixage du son d'effet par rapport au son d'origine.

• Module COMP/LIMITER R

Type	Paramètres/description
Compressor R	Pour une explication des types et paramètres, voir le module COMP LIMITER L.
Limiter R

• Module MIC PREAMP R

Type	Paramètres/description
Mic Pre R	Pour une explication des types et paramètres, voir l'algorithmme MIC.

• Module 3Band EQ R

Type	Paramètres/description
3Band EQ R	Pour une explication des types et paramètres, voir les algorithms CLEAN, DISTORTION, ACO/BASS SIM.

• Module DELAY R

Type	Paramètres/description
Delay R	Pour une explication des types et paramètres, voir le module DELAY L.
Echo R
Doubling R

• Module ZNR

Type	Paramètres/description
ZNR	Pour une explication des types et paramètres, voir les algorithms CLEAN, DISTORTION, ACO/BASS SIM.

Algorithm STEREO

• Module COMP/LIMITER

Type	Paramètres/descriptions
Compressor	Pour une explication des types et paramètres, voir l'algorithmé DUAL MIC.
Limiter
Lo-Fi	Character	Color	Distortion	Tone	EFX Level	Dry Level
	Effet Lo-fi qui dégrade intentionnellement la qualité audio du son.

Description des paramêtres

Nom du paramètre	Plage de réglage	Description
Character	0~10	Règle les caractéristiques du filtr.
Color	1~10	Règle la couleur sonore.
Distortion	0~10	Règle la distorsion.

Paramètres et types d'effet du R16 - 7

Tone	0~10	Règle la qualité tonale.
EFX Level	0~100	Règle le niveau du son d'effet.
Dry Level	0~100	Règle le niveau du son d'origine.

• Module ISO/MIC MODEL

Type	Paramètres/desccriptions
Isolator	Xover Lo	Xover Hi	Mix High	Mix Mid	Mix Low
	Divise le signal en trois bandes de fréquences dont le rapport de mixage peut être individuellement réglié.
Mic Modeling	Mic Type
	Change le caractère des microphones intégrés.

Description des paramètres

Nom du paramètre	Plage de réglage	Description
Xover Lo	50Hz~16kHz	Règla fréquence de séparation entre graves et médiums.
Xover Hi	50Hz~16kHz	Règla fréquence de séparation entre médiums et aigus.
Mix High	Off, -24~6	Règla quantité de hautes fréquences au mixage.
Mix Mid	Off, -24~6	Règla quantité de fréquences moyennes au mixage.
Mix Low	Off, -24~6	Règla quantité de basses fréquences au mixage.
Mic Type	SM57	Simulation d'un micro SM57 convenant à l'enregistrement de divers instruments analogiques ainsi que de guitares.
	MD421	Simulation d'un micro MD421 de standard professionnel indispensable pour la diffusion, l'enregistrement, et les prestations live.
	U87	Simulation du U87, un microphone à condensateur standard utilisé dans les studios du monde entier.
	C414	Simulation du C414, un célibre microphone auquel il est fait grande-ment confiance pour les enregistements.

• Module 3Band EQ

Type	Paramètres/description
3Band EQ	Pour une explication des types et paramètres, voir les algorithms CLEAN, DISTORTION, ACO/BASS SIM.

• Module MOD/DELAY

Type	Paramètres/description
Chorus	Depth	Rate	Mix
	Mélange une composante transposée variable avec le signal original,donnant un son résonant plein.
Flanger	Depth	Rate	Resonance
	Produit un son résonant et ondulant fortement.
Phaser	Rate	Color	LFO Shift
	Produit un son souffrant.
Tremolo	Depth	Rate	Clip
	Fait varier périodiquement le niveau de volume.
Auto Pan	Width	Rate	Clip
	Décale la position panoramicque du son entre gauche et droite.
Pitch	Shift	Tone	Fine		Balance
	Cet effet transpose la hauteur vers le haut ou le bas.
Ring Modulator	Pour une explication des types et paramètres,voir les algorithmes CLEAN, DISTORTION, ACO/BASS SIM.
Delay	Time	Feedback	Mix
	Effet de retard avec un réglage max.de 2000 ms.
Echo	Time	Feedback	Mix
	Effet de retard chaud avec un réglage max.de 2000 ms.
Doubling:	Time	Tone	Mix
	Effet de doublage qui donne du corps en ajustant un un retard court.
Dimension	Rise1	Rise2
	Effet produitant de l'ampleur spatiale.
Resonance	Depth	Freq Offset	Rate	Filter Type	Resonance	EFX LevelDry Level
	Filtre à résonance avec LFO.

Description des paramètres

Nom du paramètre	Plage de réglage	Description
Depth	0~100	Rôle l'amplitude de modulation.
Resonance	-10~10	Rôle l'intensité de résonance. Des valeurs négatives inversent la phase du son d'effet.
Color	4Stage, 8State, Invert4, Invert8	Sélectionne le type de son.
LFO Shift	0~180	Rôle le décalage de phase gauche/droite.
Width	0~10	Rôle l'ampleur d'auto-panoramaque.

Paramètres et types d'effet du R16 - 8

Rate	0~50 J (P.86 Tableau 1)	Règla la vitesse de modulation. En utilisant le tempo rythmique comme référence, le réglage sous forme d'unités de note est également possible.
Clip	0~10	Ajoute de l'emphase en écrétant la forme d'onde de modulation.
Shift	-12~12,24	Pour une explication des types et paramètres, voir les algorithmes CLEAN, DISTORTION, ACO/BASS SIM.
Time	Delay, Echo : 1~2000ms (P.86 Tableau 1)	Règle le temps de retard.
	Doubling: 1~100ms
Feedback	0~100	Règle l'amplitude de réinjection.
Mix	0~100	Règle le rapport de mixage du son d'effet par rapport au son d'origine.
Tone	0~10	Règle la qualité tonale.
Fine	-25~25	Règle la transposition par centières de demi-ton.
Balance	0~100	Règle la balance entre son d'origine et son d'effet.
Rise1	0~30	Règle l'intensité du composant stéroy.
Rise2	0~30	Règle l'intensité du composant mono.
Freq Offset	1~30	Règle le décalage (offset) du LFO.
Filter Type	HPF, LPF, BPF	Sélectionne le type de filtré.
Resonance	1~30	Règle l'intensité de résonance.
EFX Level	0~100	Règue le niveau du son d'effet.
Dry Level	0~100	Règue le niveau du son d'origine.

• Module ZNR

Type	Paramètres/description
ZNR	Pour une explication des types et paramètres, voir les algorithms CLEAN, DISTORTION, ACO/BASS SIM.

Tableau 1 Les parametres marques d'un perpette la selection de valeurs de réglage sous forme d'unités de note, en utilisant leempo du pattern/morceau comme reference. La durée de note en fonction de la valeur de réglage est représentée ci-dessous.

J	Triple-croche	J.	Double-croche pointée	J.	Croche pointée	Jx2	Noire x 2
J	Double-croche	J	Croche	J	Noire	:	:
J3	Noire de triollet	J3	Blanche de triollet	J.	Noire pointée	Jx20	Noire x 20

NOTE

• Les durées de note réellement disponibles dépendent du paramètre.
• Selon la combinaison du réglage de tempo et du symbole de note sélectiptionne, le maximum de la plaque de réglage du paramètre peut être dépassé. Dans de tels cas, la valeur est automatiquement divisée par deux (ou même par 4 si le résultat dépassé toutes la plaque permise).

Tableau 2

Réglage	Description
Off (déactivée)	La fréquence ne change pas.
Up	La fréquence change du minimum au maximum en fonction de la forme d'onde de contrôle.
Down	La fréquence change du maximum au minimum en fonction de la forme d'onde de contrôle.
Hi	La fréquence change du réglage du patch au maximum en fonction de la forme d'onde de contrôle.
Lo	La fréquence change du minimum au réglage du patch en fonction de la forme d'onde de contrôle.

Tableau 3

Réglage	Description	Réglage	Description
Up Saw	Onde en dents de scie montantes	Tri	Onde triangulaire
Up Fin	Onde en ailerons montants	TrixTri	Onde triangulaire au carré
DownSaw	Onde en dents de scie descendantes	Sine	Onde sinusoidale
DownFin	Onde en ailerons descendantens	Square	Onde carrée

Tableau 4

Réglage	Description	Réglage	Description
J	Croche	1 bar	1 mesure
J	Noire	2 bars	2 mesures
J	Blanche	3 bars	3 mesures
J	Blanche pointée	4 bars	4 mesures

Tableau 5

Réglage	Description
1	1 demi-ton plus bas - son d'origine
2	Son d'origine - 1 demi-ton plus bas
3	Doublage - désaccord + son d'origine
4	Désaccord + son d'origine - doublage
5	Son d'origine - 1 octave plus haut
6	1 octave plus haut - son d'origine
7	Son d'origine - 2 octaves plus bas
8	2 octave plus bas - son d'origine
9	1 octave plus bas + son d'origine - 1 octave plus haut + son d'origine

Réglage	Description
10	1 octave plus haut + son d'origine — 1 octave plus bas + son d'origine
11	Quinte plus bas + son d'origine — quarte plus haut + son d'origine
12	Quarte plus haut + son d'origine — quinte plus bas + son d'origine
13	0 Hz + son d'origine — 1 octave au-dessus
14	1 octave au-dessus — 0 Hz + son d'origine
15	0 Hz + son d'origine — 1 octave au-dessus + son d'origine
16	1 octave au-dessus + son d'origine — 0 Hz + son d'origine

Unité	Type	Paramètre
HPF 1-8	HPF	Frequency
		Filtre passer-haut bloquant les basses fréquences et laissant passer les hautes.
COMP/ LIMITER 1-8	Rack Comp	Pour une explication des types et paramètres, voir les algorithmes CLEAN, DISTORTION, ACO/BASS SIM.
	Limiter
3BAND EQ 1-8	3Band EQ

Description des paramètres

Nom du paramètre	Plage de réglage	Description
Frequency	80~240Hz	Rôle la fréquence de coupure.

Algorithme MASTERING

• Module COMP/Lo-Fi

Type	Paramètre
3Band Comp	Xover Lo	Xover Hi	Sense Hi	Sense Mid	Sense Low	Mix High	Mix Mid	Mix Low
	Compresseur qui divise le signal en trois bandes de fréquence et permet le réglage individuel de sensibilité de compression et de rapport de mixage pour chaque bande.
Lo-Fi	Pour une explication des types et paramètres, voir l'algorithmé STEREO.

Description des paramètres

Nom du paramètre	Plage de réglage	Description
Xover Lo	50Hz~16kHz	Rôle la fréquence de séparation entre graves et Médiums.
Xover Hi	50Hz~16kHz	Rôle la fréquence de séparation entre Médiums et aigus.
Sense Hi	0~24	Rôle la sensibilité du compresseur pour les aigus.
Sense Mid	0~24	Rôle la sensibilité du compresseur pour les Médiums.
Sense Low	0~24	Rôle la sensibilité du compresseur pour les graves.
Mix High	Off, -24~6	Rôle le rapport de mixage pour les aigus.
Mix Mid	Off, -24~6	Rôle le rapport de mixage pour les Médiums.
Mix Low	Off, -24~6	Rôle le rapport de mixage pour les graves.

• Module NORMALIZER

Type	Paramètre
Normalizer	Gain
	Rôle le niveau d'entrée du module COMP/Lo-Fi.

Description des paramètres

Nom du paramètre	Plage de réglage	Description
Gain	-12~12	Rôle le niveau.

• Module 3Band EQ

Type	Paramètres/description
3Band EQ	Pour une explication des types et paramètres, voir les algorithmes CLEAN, DISTORTION, ACO/BASS SIM.

• Module DIMENSION/RESO

Type	Paramètres/descriptions
Dimension	Pour une explication des types et paramètres, voir l'algorithmé STEREO.
Resonance

• Module ZNR

Type	Paramètres/description
ZNR	Pour une explication des types et paramètres, voir les algorithms CLEAN, DISTORTION, ACO/BASS SIM.

Boucle d'effet départ/retour

Module CHORUS/DELAY

Type	Paramètres/description
Chorus	LFO Type	Depth	Rate	Pre Delay	EFX Level
	Mélange une composante transposée variable avec le signal original, donnant un son résonant plein.
Delay	Time	Feedback	Hi Damp	Pan	EFX Level	Rev Send
	Effet de retard avec un réglage max. de 2000 ms.

Description des paramètres

Nom du paramètre	Plage de réglage	Description
LFO Type	Mono, Stereo	Règle la phase de LFO sur mono ou stéreo.
Depth	0~100	Règle la profondeur d'effet.
Rate	1~50	Règle la vitesse de modulation.
Pre Delay	1~30	Règle le temps de pré-retard.
EFX Level	0~100	Règle le niveau du son d'effet.
Rev Send	0~30	Règle le niveau d'envoi du son retardé à la reverb.
Time	1~2000ms J (P.86 Tableau 1)	Règle le temps de retard.
Feedback	0~100	Règle l'amplitude de réinjection.
Hi Damp	0~10	Règle l'intensité d'amortissement des haute fréquences du son retardé.
Pan	Left10~Left1, Center, Right1~Right10	Règle le panoramicque du son retardé.

• Module REVERB

	Paramètres/descriptions
Hall	Simule l'acoustique d'une salle de concert.
Room	Simule l'acoustique d'une pièce.
	Pre Delay	Decay	EQ High	EQ Low	E.R.Mix	EFX Level
	Hall et Room ont les mêmes paramètres.
Spring	Simule une reverb à dessort.
Plate	Simule une reverb à plaque.
	Pre Delay	Decay	EQ High	EQ Low	EFX Level
	Spring et Plate ont les mêmes paramètres.

Description des paramètres

Nom du paramètre	Plage de réglage	Description
Pre Delay	1~100	Rôle le temps de pré-retard.
Decay	1~30	Rôle le temps de réverbération.
EQ High	-12~6	Rôle le son d'effet dans les aigus.
EQ Low	-12~6	Rôle le son d'effet dans les graves.
E.R.Mix	0~30	Rôle le rapport de mixage des réflexions premières.
EFX Level	0~100	Rôle le niveau du son d'effet.

Listedespatchesd'effet

Effet par insertion

Algorithme CLEAN

N°	Nom du patch	Description
0	Standard	Son clair standard optimisé pour un équipement de niveau ligne.
1	Ensemble	Son transparent avec effet d'ensemble.
2	CompPlus	Compresseur universel avec un large éventail d'utilisations.
3	R&Roll	Son adapté à des genres vintage tels que le rock'n roll.
4	CutPhase	Effet de phase pour ce remarquable style tranchant.
5	Hi-WT	Le timbre d'ampli Hiwatt bénéficia de'une distorsion naturelle venant de la dynamique de jeu.
6	DlyLead	Patch de son solo clair, caractérisé par des longs retardés avec une solde présence.
7	Blues	Choisissez celui-ci pour une sensation blues très orthodoxe.
8	MultiFLG	Flanger convenant à de nombreux usages dont les arpèges, la rythmique "cut" et la guitare solo.
9	DaDaFunk	Wah-wah automatique faisant ressortir toutes les nuances d'attaque au mediator.
10	Tremolo	Twin reverb avec trémolono en plus pour la couleur.
11	BeatRock	Entrez dans le Mersey beat pour les groupes de rock.
12	Rockably	Son rockabilité avec utilisation efficace d'un delay court.
13	WarmCho	Combinaison d'un son chaud avec un chorus profund.
14	Unison	Son à l'unisson avec ajout de la base (transposition-12), bon pour les phrasesés dans les graves.
15	Crunch	Crunch léger pour l'accompagnement rock et pop.
16	CleanArp	Large son d'ensemble fonctionnant bien avec les arpèges et le jeu obligato.
17	CompLead	Son solo dépouillé avec action efficace du comprisseur.
18	FastRate	Ce phaser rapide transforme les accords en son solo unique.
19	ClubJazz	Simule l'ambiance d'un club de jazz ou d'un lieu de prestation live similaire.
20	SlowVibe	Son à attaque lente pour le travail imaginatif en accords.
21	Ethnic	L'effet ARRRM accentue efficacement le phrasé d'une corde à vide.
22	Insect	Son d'effet spécifique du bourdonnement d'un petit insecte.
23-29	Empty	Patches vides

Algorithme DISTORTION

N°	Nom du patch	Description
0	5-1-5-0	Simulation du 5150, remarquable pour les riffs durs.
1	MS#1959	Son rock britannique avec distorsion aérienne qui se manifeste à haut volume.
2	AnyOD	Saturation convenant à la fois au solo et à l'accompagnement.
3	RectiDRV	Son modélisé sur le Boogie Rectifier.
4	MultiLD	Son solo polyvalent pour de nombreuses applications.
5	Detune	Solde son avec effet de désaccord.
6	UK Blues	Le Bluesbreaker avec un retard supplémentaire donne un gros son doux.
7	Fusion	Son de type fusion avec un chorus profond et déferant.
8	AutoWah	Wah-wah automatique polyvalente pour le solo ou l'accompagnement.
9	JB Style	Son d'octaver rendu célibre par Jeff Beck.
10	Hvy Riff	Choisissez celui-ci pour les riffs lourds.
11	BlueLine	Son bluesy avec un caractère sec.
12	Melody	Son à sustain pour les solos mélodieux.
13	TalkTime	Son parlant avec effet cry. La persistence le rend facile à jour.
14	ArpenCho	Effet chorus remarquable pour les arpèges.
15	HK Drive	Le son plein de la distorsion à haut gain AMP3, avec un retard supplémentaire.
16	MS DRIVE	Simulation du canal lead du JCM2000. L'effet d'air ajoute l'action du baffle.
17	Crunch	Son crunch optimisé pour le jeu "cut".
18	NuanceOD	Le son saturé fait dessortir les petits détails de l'ampli.
19	Tremolo	Son trémolo pour les arpèges.
20	ShortDLY	Son solo rock avec retard court.
21	Half Wah	Son orienté Médiums avec wah-wah semi-ouverte.
22	Jet Riff	Son d'avion à réaction de flanger.
23	SmoothLD	Son de distorsion doux et étincelant.
24	HR Core	Son hard rock punchy.
25	ENGL 650	Simulation de l'ENGL E650 préfééré de Ritchie Blackmore.

Liste des patches d'effet - 2

26	5thPitch	Son à hauteur définie type synthétiseur avec quinta inférieure pour les fins de morceau.
27	375 DLY	Le retard à la croche pointée avec bpm = 120 donne un son sympa pour jeu solo.
28	PsycheVB	Son vibrant psychédonique des sixties personnifié par Jimi Hendrix.
29	D'live	Son crunch avec intense sensation live.
30	NicePick	Son crunch contrôle par votre jeu au mediator.
31	X'over	Son semi-acoustique lisse avec saturation.
32	Combo	Son crunch dans le style combo boogie.
33	MildTone	Le timbre léger accentue les graves.
34	Bright	Son brillant et aérien.
35	OLD DLY	Son solo teinté d'un retard analogique.
36	Tweed	Son d'ampli Tweed avec contour clair.
37	BoxBody	Son fusion semi-acoustique à l'ancienne.
38	Big Wave	Son d'effet spécial utilisant l'ARRIM pour creator une onde qui vous renverse.
39	Bottom	Pincez les cordes de graves avec ce son.
40-49	Empty	Patches vides

N°	Nom du patch	Description
0	Ensemble	Son luxuriant avec profond effet d'ensemble.
1	Delay LD	Son de guitare acoustique vivant pour le jeu en solo.
2	Chorus	Le son de chorus fait passer le timbre d'une guitare d'accompagnement à une guitare solo.
3	FineTune	Le délicat désaccord creée une profondeur sonore.
4	Air Aco	Le son aérien créé un effet de prise au micro.
5	Standard	Son de basse standard avec de nombreuses utilisations.
6	CompBass	Le son de basse devient vivant avec le compresseur et l'exciter.
7	WarmBass	Son de basse avec sensation de chaleur et de rondeur.
8	Flanging	Le son de flanger couvre beaucoup de terrain, des phrases à double-croche au jeu mélodique.
9	Auto Wah	La basse funky fait bon usage de la wah-wah automatique.
10-19	Empty	Patches vides

Algorithme BASS

N°	Nom du patch	Description
0	SVT	Empruntez la grande allée du rock. Remarquable pour jjour au doigt ou au mediator.
1	BASSMAN	Son rock vintage pour toute occasion.
2	HARTKE	Simulation de Hartke avec tout le brillant et l'éclat.
3	SUPER-B	Choisissez celui-ci pour le jeu de guitare à l'unisson et le jeu en solo.
4	SANS-A	Le son tranchant avec un cœur puissant correspond bien au jeu en-flatpicking.
5	TUBE PRE	Le son polyvalent des lampes est toujours pratique.
6	Attack	Son de compression efficace pour le jeu en slap et au mediator.
7	Wah-Solo	Son solo avec distorsion et une touche de wah-wah. Le transpositaire est l'ingréduit secret.
8	Talk&Cry	Effet spécifique typique qui utilise le cry comme un modulateur vocal.
9	Melody	Son de chorus pour la mélodie, le solo, le jeu en accords et les harmoniques.
10	SlapJazz	Son de slap basique dans le style jazz bass.
11	Destroy	Son éclatant mélangeant distorsion, transpositaire et modulator en anneau.
12	Tremolo	Un bon choix pour une ligne de basse mélancolique et le jeu en accords.
13	SoftSlow	Ce son de jeu mélodique ou solo est idéal pour uneasse fretless.
14	Limiter	Le limiter égalé le son quand on utilise un mediator.
15	X'over	Son de flanger pour le jeu au mediator, typique du genre crossover.
16	CleanWah	Son de wah-wah automatique à millions d'utilisations.
17	Exciter	Son universel avec un timbre frais et transparent.
18	ClubBass	Jouez des phrases chantantes avec ce son qui simule l'ambiance d'un petit club.
19	DriveWah	Son de wah-wah automatique avec saturation variable qui suit la dynamique du jeu au mediator.
20-29	Empty	Patches vides

Algorithme MIC

N°	Nom du patch	Description
0	Rec Comp	Préampli conventionnel + son de compression pour l'enregistrement.
1	RoomAmbi	Simule l'acoustique d'un studio de diffusion de station de radio.
2	VocalDiy	Effet de retard qui fonctionne mieux avec les voix traitées par effet.
3	Rock	Son de compression massive pour les voix rock.
4	Long DLY	Son de retard long pour les voix (2 temps au tempo 120).
5	InTheBOX	Cet effet semblemettre la totalité du son dans une petite boîte.
6	Llimiter	Effet limiteur très utilise pour l'enregistrement.
7	AG MIC	Le son de préamplé est remarquable pour enregistrer une guitare acoustique.
8	AG Dub	Son de doublage qui donne un balayage faisant penser à la sensation d'un mediator.
9	12st Cho	Son de chorus pour guitare 12 cordes.
10	AG-Jumbo	Augmente la tâille apparente de caisse d'une guitare acoustique.
11	AG-Small	Réduit la taille apparente de caisse d'une guitare acoustique.
12	AG Lead	Son de delay pour guitare acoustique principale (Lead).
13	Live AMB	Le son de reverb brillant pour guitare acoustique accroît la sensation live.
14	Tunnel	Simulation d'une reverb de tunnel.
15	Filter	L'effet filtreetuvespermet de changere le caractère du son durant un morceau.
16	BrethCmp	Le son à compresseur assez fort accentue le pompage.
17	Vib MOD	Son de voix modèle par combinaison de phaser et vibrato.
18	Duet Cho	Le son désaccordé créé un duo instantané.
19	Ensemble	Son d'ensemble frais remarquable pour les chousurs.
20	VocalDub	Son de doublage conventionnel.
21	Sweep	Son de voix avec balayage de phase lent.
22	VoiceFlg	Son de chorus avec flanger à force modulation.
23	PH Voice	Son avec une pincee de phaser assaisonné de delay.
24	VibVoice	Son de vibrato bien découvert.
25	FutureVo	Un message des extra-terrestres.
26	M to F	Transforme une voix d'homme en voix de femme.
27	F to M	Transforme une voix de femme en voix d'homme.
28	WaReWaRe	Son d'effet spécial vous parlant depuis le cosmos.
29	Hangul	Son d'effet spécial transformant le Japonais en Coréen.
30-49	Empty	Patches vides

Algorithme DUAL MIC

N°	Nom	Commentaire	Entrée L/R recommendée
0	Vo/Vo 1	Pour les duos vocaux	Voix
1	Vo/Vo 2	Chorus pour une voix principale	Voix
2	Vo/Vo 3	Pour une harmonie vocale	Voix
3	AG/Vo 1	Crée un timbre vocal de type rue	Guitare acoustique/Voix
4	AG/Vo 2	Donnez un timbre vocal différent de celui d'AG/Vo 1	Guitare acoustique/Voix
5	AG/Vo 3	Modifie agressivement le timbre vocal	Guitare acoustique/Voix
6	ShortDLY	Retard court avec doublage efficace	Microphones
7	FatDrum	Pour l'enregistrement de batterie avec un seul micro stéréo	Microphones
8	BothTone	Régle pour une voix d'homme en canal L et de femme en canal R	Voix
9	Condnser	Simule le son d'un micro à condensateur avec entree d'un micro dynamique	Voix
10	DuoAttack	Chorus pour les voix solo avec attaque accentuée	Voix
11	Warmth	Son chaud avec médiums prédominants	Voix
12	AM Radio	Simulation d'une radio AM mono	Voix
13	Pavilion	Son de discours sur stand d'expo	Voix
14	TV News	Son de journal d'informations TV	Voix
15	F-Vo/Pf1	Pour voix de femme sur ballades au piano	Voix/Piano
16	JazzDao1	Simule un disque de session de jazz avec son basse fidélité	Voix/Piano
17	Cntmprry	Son clair polyvalent	Voix/Piano
18	JazzDao2	Jazz Dao 1 pour voix d'homme	Voix/Piano
19	Ensemble	Pour guitare avec attaque forte et piano doux	Guitare acoustique/Piano
20	Enhanced	Accentue les contours clairs et puissants pour les ballades	Guitare acoustique/Voix
21	Warmy	Modère une ambiance trop brillante	Guitare acoustique/Voix
22	Strum+Vo	Gros son doux avec compensation des Médiums	Guitare acoustique/Voix
23	FatPlus	Améliore des Médiums peu constants	Guitare acoustique/Voix
24	Arp+Vo	Son solide général	Guitare acoustique/Voix
25	ClubDao	Simulation de son "live" en petit club	Guitares acoustiques
26	BigShape	Améliore la clarté générale	Guitares acoustiques
27	FolkDao	Son frais et clair	Guitares acoustiques
28	GtrDao	Adapté aux duos de guitare	Guitares acoustiques
29	Bright	Conception brillante et précise	Guitares acoustiques
30-49	Empty	Patches vides

Algorithm STEREO

N°	Nom	Commentaire
0	Syn-Lead	Pour les solos de synthé monophoniques
1	OrganPha	Effet phaser pour synthé/orgue
2	OrgaRock	Son de distorsion explosive pour argue rock
3	EP-Chor	Superbe chorus pour piano électricque
4	ClavFig	Wah-wah pour clavinet
5	Concert	Effet de salle de concert pour piano
6	Honkey	Simulation de piano bastringue
7	PowerBD	Donne plus de puissance à une grossse caisse
8	DrumFling	Flanger conventionnel pour batterie
9	LiveDrum	Simulation de doublage live en extérieur
10	JetDrum	Phaser pour charleston jouée à la double croche
11	AsianKit	Transforme un kit standard en kit asiatique
12	BassBost	Accentue les basses fréquences
13	Mono->St	Elargit l'espace d'une source mono
14	AM Radio	Simulation d'une radio AM
15	WideDrum	Large effet stéreo bon pour la batterie interne
16	DanceDrm	Graves renforcés pour rythmes Dance
17	Octaver	Ajoute un son à l'octave inférieure
18	Percushn	Donne de l'air, de la présence et une diffusion stéreo aux sons de percussion
19	MoreTone	Distorsion avec Médiums accentués
20	SnRSmack	Accentue le timbre de caisse claire
21	Shudder!	Son tranché pour pistes techno
22	SwpPhase	Effet Phaser avec puissant résonance
23	DirtyBiz	Distorsion basse fidélité (Low-Fi) utilisant un modulator en années
24	Doubler	Effet de doublage pour piste vocale
25	SFXlab	Effet spécial forcé pour synthétiseur
26	SynLead2	Son d'avion à réaction à l'ancienne pour synthétiseur solo
27	Tekepiko	Effet pour séquence de phrases et guitare étouffée (une seule note à la fois)
28	Soliner	Simulation d'ensemble de cordes analogiques
29	HevyDrum	Pour batterie hard rock
30	SM57Sim	Simulation d'un micro SM57 convenant à l'enregistrement de divers instruments analogiques ainsi que de guitares
31	MD421Sim	Simulation d'un micro MD421 de standard professionnel indispensable pour la diffusion, l'enregistrement, et les prestations live
32	U87Sim	Simulation du U87, un microphone à condensateur standard utilisé dans les studios du monde entier
33	C414Sim	Simulation du C414, un cébétre microphone auquel il est fait grandement confiance pour les enregistements
34	Doubling	Crèe un son doublé comme si la totalité du corps du son devenait plus constante
35	ShortDLY	Son de delay convenant aux voix et aux enregistements de terrain, ainsi que pour creer un effet de trucage
36	Lo-Fi	Crèe dessons basse fidélité avec une atmophère nostalgic comme si le son sortait d'une radio
37	Limiter	Un limiteur très efficace pour les répetitions de groupe et l'enregistrement live
38	BoostPls	Renforce le son en ajoutant de la pression sonore durant l'enregistrement
39	All Comp	Compresseur qui gègè les différences de volume des instruments lors d'une prestation de groupe, par exemple, et les niveille
40-59	Empty	Patches vides

Algorithm 8x COMP EQ

N°	Nom	Commentaire	Entrées 1 - 8 recommendées
0	VociBand	Pour groupe vocal	1	Ampli guitare
			2	Ampli basse
			3	Voix
			4	Chorus
			5-6	Batterie
			7-8	Clavier
1	Inst	Pour groupe jazz ou fusion	1-2	Ampli guitare
			3	Ampli basse
			4	Piano
			5-6	Batterie
			7-8	Clavier
2	AcoBand	Pour groupe acoustique	1	Basse acoustique
			2	Piano
			3	Voix
			4	Chorus
			5-6	Guitare acoustique
			7-8	Percussions
3	1ManBand	Pour studio d'enregistrement privé	1-2	Guitare
			3	Basse
			4	Clavier
			5	Voix
			6	Cheeurs
			7-8	Séquence
4	StdDrum	Son standard pour enregistrer chaque son d'un kit de batterie	1	Grosse caisse
			2	Caisse claire
5	VtgDrum	Son de batterie des années 70 avec charleston accentuée	3	Charleston
			4	Tom aigu
6	EhcdDrum	Son de batterie comprése avec punch	5	Tom Médium
			6	Tom basse
			7-8	Micros généraux de dessus (overheads)
7	Percus	Souhaitable pour enregistrer individuellement dessons de percussion	1-2	Diverses percussions
			3-4	Cymbale/cloche
			5-6	Percussions à peaux (futs)
			7-8	Ensemble de percussions
8	CompLtr	Son polyvalent, doux	1-8
9	A Capla	Pour un groupe a cappella	1-2	Voix féminines
			3-4	Voix masculines
			5-6	Duo vocal
			7-8	Prise générale des voix
10-19	Empty	Patches vides

Algorithm Mastering

N°	Nom	Commentaire
0	PlusAlfa	Accentue la puissance générale
1	All-Pops	Mastering conventionnel
2	StWide	Mastering large bande
3	DiscoMst	Pour son club
4	Booster	Pour finition Hi-Fi
5	Power	Graves puissants
6	Live	Ajoute une sensation live
7	WarmMst	Ajoute une sensation globale de chaleur
8	TightUp	Ajoute une sensation générale dure
9	1930Mst	Mastering avec son 1930
10	LoFi Mst	Mastering avec dégradation audio volontaire (basse fidélité ou Lo-fi)
11	BGM	Mastering pour musique de fond
12	RockShow	Mastering pour faire sonner "live" un mixage rock
13	Exciter	Mastering basse fidélité ou Lo-fi avec légère distorsion dans les médiums et les aigus
14	Clarify	Mastering accentuant les aigus
15	VocalMax	Mastering faisant ressortir les voix
16	RaveRez	Effet spécial de balayage utilisant un filtrage tranchant
17	FullComp	Forte compression sur toute la plage des fréquences
18	ClearPWR	Réglage performant avec médiums accentués
19	ClearDMS	Son à claré et amélier réhaussées
20	Maximizr	Accentue le niveau de pression sonore générale
21-29	Empty	Patches vides

Boucle d'effet départ/retour

CHORUS/DELAY

N°	Nom	Commentaire
0	Vocal	Chorus pour ajouter de la couleur aux voix
1	GtChorus	Chorus utile pour lessons faibles de guitare
2	Doubling	Effet de doublage polyvalent
3	Echo	Retard flamboyant de style analogue
4	Delay3/4	Retard de croche pointée synchronisé sur le tempo rythmique
5	Delay3/2	Retard de noire pointée synchronisé sur le tempo rythmique
6	FastCho	Chorus rapide
7	DeepCho	Effet polyvalent de chorus profond
8	ShortDLY	Retard court polyvalent
9	DeepDBL	Effet de doublage profund
10	SoloLead	Cet effet garde les phrases rapides nerveuses
11	WarmyDly	Simulation de retard analogue au son chaud
12	EnhancerCho	Effet Enhancer utilisant le doublage avec déphasage
13	Detune	Pour instruments à harmoniques fortes (piano électronique ou synthétiseur)
14	Natural	Chorus avec falible modulation, pour accompagnement
15	Whole	Retard de ronde synchronisé sur le tempo rythmique
16	Delay3/3	Retard de bianche de triolé synchronisé sur le tempo rythmique
17	Delay1/4	Retard de double croche synchronisé sur le tempo rythmique
18-29	Empty	Patches vides

REVERB

N°	Nom	Commentaire
0	TightHal	Reverb Hall avec un timbre dur
1	BrgtRoom	Reverb Room (pièce) avec un timbre dur
2	SoftHall	Reverb Hall avec un timbre doux
3	LargeHal	Simule la réverbération d'un grand hall
4	SmallHal	Simule la réverbération d'un petit hall
5	LiveHous	Simule la réverbération d'un club
6	TrStudio	Simule la réverbération d'un studio de répetitions
7	DarkRoom	Reverb Room (pièce) avec un timbre doux
8	VcxRev	Reverb régée pourmettre en valeur les voix
9	Tunnel	Simule la réverbération d'un tunnel
10	BigRoom	Simule la réverbération d'un gymnase
11	PowerSt.	Reverb Gate
12	BritHall	Simule la reverbbrillante d'une salle de concert
13	BudoKan	Simule la réverbération du Budokan de Tokyo
14	Ballade	Pour ballades lentes
15	SecBrass	Reverb pour section de cuivres
16	ShortPla	Reverb courte
17	RealPlat	Simulation de reverb à ressort
18	Dome	Reverb de stade à dôme
19	VinSprin	Simule une reverb à ressort analogique
20	ClearSpr	Reverb clairé à courte durée de réverbération
21	Dokan	Simule la réverbération d'une pipe en terre
22-29	Empty	Patches vides

Caracteristiques techniques

Section			R16
Enregistrure	Nombre de pistes		16 (mono)
	Nombre maximal de pistes simultanément enregistrables		8
	Nombre maximal de pistes simultanément lisibles		16 pistes audio + métronome
	Format des données d'enregistrement		44,1 kHz, 16/24 bits
	Durée maximale d'enregistrement		200 minutes/1Go (de pistes mono)
	Projets		1000 au maximum par carte SD
	Marqueurs		100/projets
	Répération (compteur)		Minutes/seconds/milisecondes ou mesures/temps/tics
	Édition de fichier		Division
	Autres fonctions		Punch-in/out (manuel, automatique), report, lecture en boucle A-B, annuler/rétabir
Interface audio	Nombre de canaux d'entrée		8
	Nombre de canaux de sortie		2
	Quantification		24 bits
	Fréquence d'échantillonnage		44,1, 48, 88,2, 96 kHz
Table de mixage	Faders		9 (mono x 8, master x 1)
	Indicateurs de niveau		Affichage à 4 segments
	Paramètres de piste		Égalateur 3 bandes, panoramicique (balance), départ d'effet x 2, inversion
	Couplage stéroide		Les paires de pistes 1/2 - 15/16 sont sélectionnables
Effets	Algorithms		9 (CLEAN, DISTORTION, ACO/BASS SIM, BASS, MIC, DUAL MIC, STEREO, 8x COMP EQ, MASTERING)
	Patches		330 pour insertion, 60 pour la boucle département/retour
	Modules d'effet		7 pour insertion, 2 pour la boucle département/retour
	Accordeur		Chromatique, guitare, basse, open A/D/E/G, D modal
Métronome	Sons		5
	Mesure		Pas d'accentuation, 1/4 - 8/4, 6/8
	Tempo		40,0-250,0 BPM
Autres	Autres fonctions		Lecture séquentiable, enregistrement synchronisé
Matériel	Support d'enregistrement		Carte SD (16 Mo-2 Go), carte SDHC (4-32 Go)
	Conversion analogue/ numérique		Convertisseur A/N delta-sigma 96 kHz, 24 bits
	Conversion numérique/ analogique		Convertisseur N/A delta-sigma 96 kHz, 24 bits
	Écran		LCD personnelé de 20 caractères sur 2 lignes (rétroéclairé)
	Entrées	INPUT 1 - 8	Prise mixte XLR/jack standard x 8Impédance d'entrée :(entree symétrique) 1 kohm, point chaud sur la broche 2(entree asymétrique) 50 kohms1 équipe d'un sélecteur haute impédance Hi-Z, impédance d'entrée 470 kohms(Hi-Z On)2 équipes de sélecteurs d'alimentation fantômeNiveau d'entrée : -50 dBm < continu < +4 dBm
		Microphones intégrés	Microphones omnidirectionnels à condensateurGain : -50 dBm < continu < +4 dBm
	Alimentation fantôme		48 V
	Sortie :	OUTPUT	Jack 6,35 mm 3 points (symétrique)
		PHONES	Jack 6,35 mm stéroide standard 20 mW x 2 (sous charge de 32 ohms)
	USB		USB 2.0 haute vitesse (fonctionnement comme interface audio/surface de contrôle ou lecteur de carte)
	Alimentation électrique		Adaptateur secteur pour CC 5 V 1A (AD-14 ZOOM)Six piles AA (4,5 heures de fonctionnement continu avec le rétroéclairage en service et l'alimentation fantôme coupée)
	Dimensions		376 mm (L) x 237,1 mm (P) x 52,2 mm (H)
	Poids		1,3 kg

Si vous avez des problèmesquelconques durant l'utilisation du R16,verifiez d'abord les points suivants.

Problèmes durant la lecture

Pas de son ou son très faible.

• Vérifiez les connexions de votre système d'écoute et son réglage de volume.
  Assurez-vous que les touches de statut de la table de mixage sont allumées en vert (sauf la touche de statut [MASTER]) et que les faders sont montés. Si une touche est éteinte, pressez-la pour l'allumer en vert.
  Assurez-vous que la touche de statut [MASTER] est eteinte et que le fader [MASTER] est monté.

Bouger le fader n'aftepe pas volume.

• Sur les voies pour lesquelles le couplage stéreo est activé, le fader du canal pair n'a pas d'effet. Désactivez le couplage stéreo ( P.20) , ou bougez le fader du canal impair correspondant.

Pas de signal entrant ou son très faible.

Assurez-vous que la commande [GAIN] correspondant à l'entrée est montée.
- Vérifiez que la diode de statut est allumée en rouge (enregistrement activé) et que le fader de la piste est monté.

Une opération ne fonctionne pas et le message "Stop Recorder" s'affiche.

• Certaines opérations ne sont pas possibles pendant que l'enregistreur est en fonction. Presse la touche [STOP] pour arrêter l'enregistreur puis refaites l'opération.

Problèmes durant l'enregistrement

Impossible d'enregistrer sur une piste.

Assurez-vous que vous avez selectionné et armé une piste enregistrable.
- Verifiez que vous n'étés pas à court d'espace sur la carte SD ( P:70).
- L'enregistrement n'est pas possible si le projet est protégé. Réglez "PROTECT" sur "OFF" ( P.56) ou utilisez un autre projet.

Le son enregistré souffre de distorsion.

• Vérifie que la sensibilité d'entrée (commande [GAIN]) et le niveau d'enregistrement ne sont pas régles trop haut.

• Baissez le fader pour que le point 0 (dB) de l'indicateur de niveau ne s'allume pas.

• Si le gain de l'égaliseur de la table de mixage est régle très haut, le son peut souffrir de distorsion audible même si vous baissez le fader. Réglez le gain de l'égaliseur sur une valeur plus BASSE.

• Quand l'effet par insertion est appliqué à l'entrée, vérifie que le niveau de sortie d'effet (réglage du niveau de patch) est approprié.

Problèmes avec les effets

L'effet par insertion ne peut pas etre insere.

• Quand l'algorithm 8x COMP EQ est selectionné, la sélection du point d'insertion est limitée ( P.49) .

L'effet par insertion ne s'applique pas.

• Vérifiez si l'icône "INSERT EFFECT" est affichée.
  Sinon, pressez la touche [INSERT EFFECT] puis [ENTER] pour l'activer.
• Vérifiez que l'effet est inséré à l'emplacement désiré ( P.49) .

L'effect par boucle département/retour ne fonctionne pas

• Vérifiez que l'icone "CHORUS/DELAY" est affichée. Sinon, pressez la touche [SEND RETURN EFFECT] puis [ENTER] pour l'activer.
• Vérifiez que le niveau de départ est monté pour la piste ( P.37, 48) .

Autres problèmes...

Impossible de sauvegarder un projet.

• Le projet ne peut pas être sauvégarde s'il est protégé. Réglez "PROTECT" sur "OFF" ( P.56) .

Impossible de creer un nouveau projet ou d'en copier un.

• Si "Project Full" s'affiche, c'est que toute la mémoire disponible sur la carte a été utilisée. Supprimez des projets inutiles pour libérer de la mémoire.

Un message d'erreur s'affiche lorsque vous essayez d'exécuter une commande.

• Veuillez consulter la liste des messages d'erreur ( P.44) .

A

A-B repeat P.30

Point A P.30

Point B P.30

Accordeur

Fonctions P.33

Types P.33

Accordeur chromatique P.33

Algorithme P.45

Alimentation

Installation des piles P.13

Mise sous/hors tension P.13-14

Réglage du type de pile P.71

B

Branchement d'instruments P.11, 18, 19

C

Ca acteristiques techniques P.95

Carte SD

Changement de carte SD avec

l'appareil allumé →P.69

Formatage P.70

Insertion P.12

Lecteur de carte P.73

Vérification de la capacité P.70

Connexions P.11

Contraste P.68

Couplage stereo P.20

D

Date (réglage) P.14

E

Écran →P.16

Contraste P.68

Rétroéclairage P.68

Effet

Boucle département/retour P.45-48, 51-54

Mastering P.41

Modules P.51-52, 79-88

Par insertion P.41, 45-55

Paramètres P.52, 79-88

Types P.47, 51, 79-88

Effet de mastering P.41

Effet par boucle département/retour

Patches P.51-54

Réglages de piste P.37

Effet par insertion P.41, 45-55

Avant le fader master P.41

Position d'insertion P.49

Retour de studio P.55

Égaliseur (EQ) P.37-38, 80

Enregistrement

Assignnlation de piste P.23

Enregistrement de la première piste P.21

Enregistrement de la seconde piste

et des suivantes P.25

Enregistrement sur la piste master P.42

Format d'enregistrement P.67

Overdub P.25

Préparation avant enregistrement →P.17

Extinction P.14

F

Fichier

Changement de nom P.61

Copie P.60

Importation P.64

Informations P.59

Sélection P.58

Suppression P.62

Formatage d'une carte SD P.70

G

GAIN P.21

H

Hi-Z P.18

1

Importation

Fichier P.64

Lecteur de carte P.73

Mémoire USB P.74

Patch P.54

Projet P.64

Interface audio P.75

L Lecture séquentiellede projet P.65

M
Marqueurs P.31
Métronome P.34
Microphone intégré P.11, 19

N
Niveau
Départ/retour →P.37
Piste →P.21

Overdub P.25

P Panoramaque P.37

Patches Changement du nom P.52

Édition P.51

Format PDF

Importation P.54

Liste P.89-94

Sauvegarde P.53

Sélection P.48

Piste P.20-26, 29, 35, 37-40

Assignnaton P.23

Paramètres P.38

Réglages à l'aide de la table de mixage P.37

Piste master P.42

Placement d'un marqueur P.31

[ \text{Playlist} \rightarrow \text{P.65-66} ]

Projet Changement de nom P.61

Copie P.60

Creation d'un nouveau projet P.17, 57

Lecture séquentielle P.65

Opérations de base P.56

Protection P.56

Sélection P.58

Suppression P.62

Résolution en bits P.67

s

Saisie de nom P.43, 61

Sellecteurs et touches P.15, 18-19

Sensibilité d'entrée (gain) P.21

Sortie du mode punch in/out P.27

Suppression

Fichiers P.62

Lettres P.43

Marqueurs P.32

Projets P.62

Surface de contrôle P.75

Version du système P.71

T

Table de mixage P.36

Couplage stereo P.20

Mixage final P.42

Paramètres de piste P.38

Réglages de piste →P.37

U

USB→P.72-76

Échange avec un ordinateur →P.73

Logiciel DAW PDF

Mémoire USB P.74

C E

Déclaration de conformité:
Ce produit se conforme aux exigences des directives EMC 2004/108/EG et basse tension 2006/95/EC 2006/95/EC

Mise au rebut des apparils électriques et électroniques usages

(applicable aux pays européens disposant d'un système de collecte et de tri des ordures)

Ce symbole sur le produit ou sur son emballage signifie que ce produit ne doit pas etre traité comme un déchet domestique. A la place, il doit etre amené au point de collecte pertinent pour le recyclage des équipements électriques et électroniques. En veillant à ce que ce produit soit correctement mis au rebut, vous aiderez a empêcher les évientuelles conséquences négatives sur l'environnement et la santé humaine qui pouraient autrement etre causees par un rejet inapproprié de ce produit. Le recyclage des matérieliaux aidera à economiser les ressources naturelles. Pour des informations plus détaillées sur le recyclage de ce produit, veillez contacter notre mairie, le service de traitement des ordures ou le magasin où vous avez acheté le produit.
