B1X - Pédale d'effet pour guitare ZOOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pédale d'effet pour guitare
Marque	ZOOM
Modèle	B1X
Dimensions (L × P × H)	234 mm × 155 mm × 52 mm
Poids (sans piles)	600 g
Alimentation	Adaptateur secteur CC 9V, 300 mA (fiche centrale négative, AD-0006 ZOOM) ou 4 piles R6 (AA) alcalines
Autonomie sur piles	Environ 12 heures (piles alcalines)
Types d'effets	46 types (compressseur, wah, distorsion, modulation, réverbération, etc.)
Modules d'effets simultanés	Jusqu'à 8
Mémoire de patches	80 patches (40 utilisateur + 40 préréglages)
Fréquence d'échantillonnage	96 kHz
Convertisseurs A/N et N/A	24 bits, suréchantillonnage 128 fois
Traitement du signal	32 bits
Réponse en fréquence	20 Hz – 40 kHz (±1,0/ -4,0 dB sous 10 kΩ)
Affichage	DEL 7 segments à 2 chiffres
Entrée	Jack 6,35 mm mono (impédance 470 kΩ, niveau nominal -20 dBm)
Sortie	Jack 6,35 mm stéréo (ligne ou casque, niveau max +3 dBm / 20 mW + 20 mW sous 32 Ω)
Prise de contrôle	CONTROL IN pour pédale d'expression FP01/FP02 ou pédale commutateur FS01 (B1 uniquement)
Pédale intégrée	Pédale d'expression (B1X)
Fonctions supplémentaires	Accordeur chromatique, rythmique intégrée (40 patterns), mode pré-sélection, tap tempo
Nettoyage	Chiffon sec et doux. Ne pas utiliser de solvants ni de produits abrasifs.
Réparabilité	Ne pas ouvrir le boîtier. Confier toute réparation à un personnel qualifié.

FOIRE AUX QUESTIONS - B1X ZOOM

Comment mettre sous tension la ZOOM B1X ?

Utilisez un câble mono blindé pour relier votre instrument à la prise INPUT. Branchez l'adaptateur secteur (DC 9V, 300 mA, fiche centrale négative) à la prise DC 9V ou insérez 4 piles R6 (AA) alcalines dans le compartiment prévu. Le son de l'instrument doit être présent pour que l'unité s'allume sur piles.

Comment sélectionner un patch ?

En mode Play, appuyez sur les commutateurs au pied [▼] ou [▲] pour passer respectivement au patch inférieur ou supérieur. Utilisez la touche BANK UP•TAP pour changer de banque (A-D, 0-3).

Comment utiliser l'accordeur ?

Appuyez simultanément sur les commutateurs [▼] et [▲] en mode Play ou Rhythm pour activer le bypass (effets désactivés) ou maintenez-les 1 seconde pour le mute (son coupé). Jouez une corde à vide ; l'afficheur indique la note détectée et un symbole visuel montre l'écart. Tournez la molette VALUE pour régler la hauteur de référence (défaut 440 Hz). Appuyez sur [▼] ou [▲] pour revenir en mode Play.

Comment éditer un patch ?

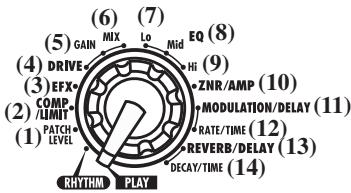

Placez le sélecteur de module sur la position du paramètre à modifier (ex. DRIVE, EQ). Utilisez la molette VALUE pour changer le type d'effet ou la valeur du paramètre. Un point (.) apparaît en bas à droite de l'écran si une modification a été faite. Appuyez sur un commutateur au pied pour activer/désactiver le module. Revenez en position PLAY pour quitter le mode édition.

Comment mémoriser un patch édité ?

Appuyez sur la touche STORE : le numéro de patch clignote. Choisissez la banque de destination (A-D) avec BANK UP•TAP (la zone preset 0-3 ne permet pas l'écriture). Appuyez à nouveau sur STORE pour confirmer la mémorisation.

Comment utiliser la fonction rythmique ?

Placez le sélecteur de module sur RHYTHM. Le numéro du pattern (01-40) s'affiche. Appuyez sur la touche RHYTHM [▶/■] pour lancer le rythme. Utilisez [▼]/[▲] pour changer de pattern. Tournez la molette VALUE pour régler le volume (0-30). Le tempo se règle en appuyant plusieurs fois sur BANK UP•TAP (tap tempo) ou en tournant la molette après une pression sur BANK UP•TAP. Appuyez sur RHYTHM [▶/■] pour arrêter.

Comment utiliser la pédale d'expression intégrée (B1X) ?

En mode édition, maintenez la touche [PEDAL ASSIGN] enfoncée et utilisez la molette VALUE pour choisir le module à contrôler (volume, COMP, EFX, DRIVE, MODULATION, REVERB). Mémorisez le patch. En mode Play, actionnez la pédale pour modifier le paramètre en temps réel. Une brève pression à fond permet d'activer/désactiver le module assigné.

Comment restaurer les réglages d'usine ?

Éteignez l'appareil. Maintenez la touche STORE enfoncée tout en rallumant la B1X. L'écran affiche 'AL'. Appuyez sur STORE pour confirmer l'initialisation (tous les patches utilisateur reviennent aux presets). Pour annuler, appuyez sur RHYTHM [▶/■].

Que faire si le son est trop faible ou distordu ?

Vérifiez le niveau général en mode Play : tournez la molette VALUE pour régler le niveau (0-98, 1.0, défaut 80). Vérifiez aussi le PATCH LEVEL du patch en cours (paramètre accessible via le sélecteur de module en position PATCH LEVEL). Assurez-vous que l'alimentation est stable (adaptateur d'origine ou piles alcalines).

Comment activer le mode pré-sélection ?

Éteignez la B1X. Maintenez le commutateur [▲] enfoncé tout en rallumant. L'écran affiche 'Pré-sélection'. En mode Play, utilisez [▼]/[▲] pour choisir le patch souhaité (il clignote). Appuyez simultanément sur [▼] et [▲] pour valider. Pour revenir au mode normal, éteignez et rallumez simplement.

MODE D'EMPLOI B1X ZOOM

Merci d'avoir sélectionné la B1/B1X ZOOM (par la suite simplement appelée "B1/B1X"). Veuillez prendre le temps de lire attentivement ce manuel pour tirer le meilleur parti de ce produit et vous assurer des performances et une fiabilité optimales.

Conservez ce manuel à disposition pour vous y référer ultérieurement.

Precautions de securite

ET D'EMPLOI 2

Termes utilisés dans ce manuel... 3

Commandes et fonctions / Connexions 4

Sélection d'un patch 6

Emploi de l'accordeur 8

Emploi de la fonction rythmique 10

Modification ("Édition") d'un patch 12

Mémorisation/copie de patches 14

Changement de la méthode d'appel des patches 16

Emploi d'une pédale commutateur/d'expression.... 16

Emploi de la pédale commutateur (FS01) (B1 seulement) 16

Emploi de la pédale d'expression. 17

Types et paramètres d'effet.... 18

Enchaînement des effets 18

Explication des symboles....18 PATCH LEVEL (Niveau de patch)....19

Module COMP/LIMIT (Compresseur/Limiteur) 19

Module EFX (Effects) 19

Module DRIVE 20

Module EQ (Égaliseur) 21

Module ZNR/AMP (Réduction de bruit ZOOM/simulateur d'ampli) 21

Module MODULATION/DELAY 22

Module REVERB/DELAY 24

Préréglages (presets) de la B1/B1X 25

Restauration des réglages d'usine 25

caractéristiques spéciales de la B1X 26

Fonctionnement de la touche [PEDAL ASSIGN] 26

Réglage de la pédale d'expression 26

Caractéristiques 27

Guide de dépannage 27

Precautions de securite

Dans ce manuel, des symboles sont employés pour signaler les messages d'alerte et précautions à lièr afin de prévenir les accidents. Leur signification est la suivante :

Danger

Ce symbole identifie des explications concernant des dangers extrêmes. Si vous l'ignorez et utilisez mal votre appareil, vous encourrez des risques de graves blessures ou même de mort.

Attention

Ce symbole signale des explications concernant des facteurs de danger. Si vous l'ignorez et utilisez mal votre appareil, vous risquez des dommages corporels et matériels.

Veuillez suivre les consignes de sécurité et précautions d'emploi pour une utilisation sans danger de la B1/B1X.

Comme la consommation électrique de cette unité est assez élevé, nous vous recommendons d'employer autant que possible l'adaptateur secteur. Si vous utilisez des piles, n'employez que des piles alcalines.

Fonctionnement avec adaptateur secteur

Veillez à n'utiliser qu'un adaptateur secteur fournissant un CC 9V, 300mA et doté du "-" en fiche centrale (AD-0006 Zoom). L'emploi d'un adaptateur d'un autre type pourrait endommager l'unité et présenter des risques. - Ne connectez l'adaptateur secteur qu'à une prise électrique de la tension requise par celui-ci. - Quand vous déconnectez l'adaptateur de la prise, saisissez l'adaptateur et ne tirez pas sur le câble. - En cas de non-utilisation prolongée ou durant un orage, déconnectez l'adaptateur secteur de la prise électrique.

Fonctionnement sur piles

• Employez quatre piles conventionnelles R6 (taille AA) IEC (alcalines).
• La B1/B1X ne peut pas servir de chargeur.
• Portez attention à l'étiquetage de la pile pour désigner le type correct.
• En cas de non utilisation prolongée, retirez les piles de l'unité.
• Si les piles ont coulé, essuyez soignement le compartiment des piles et les contacts pour retirer tous les restes de liquide.
• Quand vous utilisez l'unité, le capot du compartiment des piles doit être fermé.

Pour prévenir le risque d'incendie, choc électrique ou mauvais fonctionnement, évitez d'utiliser votre B1/ B1X dans des conditions où elle est exposée à des:

• Températures extrêmes
• Sources de chaleur telles que radiateurs ou poêles. Forte humidité.
• Poussières excessives ou sable Vibrations excessives ou chocs

Maniement

• Ne placez jamais d'objets remplis de liquide, tels que des vases, sur la B1/B1X car cela peut causer un short électrique.
• Ne placez pas sur la B1/B1X des sources à flamme comme des bougies allumées car cela pourrait provoquer un incendie.
• La B1/B1X est un instrument de précision. Évitez d'exercer une force excessive sur ses commandes. Ne la laissez pas tomber, et ne la soumettez pas à des chocs ou des pressions excessives.
• Ne laissez aucun corps étranger (pièces ou épinges etc.) ni de liquide pénétrer dans l'appareil.

Connexion des câbles et prises d'entrée/sortie

Voulez-vous toujours éteindre la B1/B1X et tout autre équipement avant de connecter ou déconnecter tout câble. Veillez aussi à déconnecter tous les câbles et l'adaptateur secteur avant de déplacer la B1/B1X.

Modifications

N'ouvrez jamais le boîtier de la B1/B1X et ne modifiez ce produit en aucune façon car cela pourrait l'endommager.

Volume

N'utilise pas la B1/B1X à fort volume durant une longue période car cela pourrait entraîner des troubles auditifs.

Interférences électriques

Pour des raisons de sécurité, la B1/B1X a été conçue afin d'assurer une protection maximale contre l'émission de radiations électro-magnétiques par l'appareil, et une protection vis-à-vis des interférences externes. Toutefois, aucun équipement très sensible aux interférences ou émettant de puissants ondes électromagnétiques ne doit être placé près de la B1/B1X, car le risque d'interférences ne peut pas être totalement éliminé.

Avec tout type d'appareil à commande numérique, y compris la B1/B1X, des interférences électromagnétiques peuvent causer un mauvais fonctionnement et ALTERER ou détruire les données. Il faut veiller à minimiser le risque de dommages.

Nettoyage

Utilisez un chiffon sec et doux pour nettoyer la B1/B1X. Si nécessaire, humidifiez légèrement le chiffon. N'utilisez pas de nettoyant abrasif, de cire ou de solvant (tel que diluant pour peinture ou alcool de nettoyage), car cela pourrait ternir la finition ou endommager la surface.

Veuillez conserver ce manuel dans un endroit pratique pour vous y référer ultérieurement.

Termes utilisés dans ce manuel

Cette section explique quelques termes importants utilisés dans la documentation de la B1/B1X.

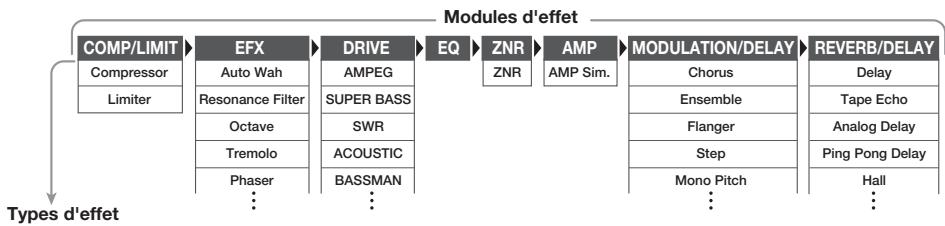

Module d'effet

Comme représenté dans l'illustration ci-dessus, la B1/B1X peut être comparée à une combinaison de plusieurs effets simples. Chacun de ces effets est nommé module d'effet. En plus de modules tels que DRIVE et MODULATION/DELAY, la B1/B1X possède aussi un module de réduction de bruit et de simulation d'ampli (ZNR/AMP). Des paramètres tels que l'intensité d'effet peuvent être régés individuellement pour chaque module et les modules peuvent être actifs/désactivés comme désiré.

Type d'effet

Certains modules d'effet ont plusieurs effets différents qui sont nommés types d'effet. Par exemple, le module MODULATION/DELAY comprend chorus, flanger, pitch shifter et d'autres types d'effet. Un seul d'entre eux peut être sélectionné à la fois.

Paramètre d'effet

Tous les modules d'effet ont divers paramètres pouvant être réglés. Ce sont les paramètres d'effet. Si l'on compare un module d'effet à une pédale d'effet, les paramètres changent le son et l'intensité de l'effet comme les boutons de la pédale.

Dans la B1/B1X, les combinaisons de modules d'effet sont mémorisées et rappelées sous forme d'unités

nommées patches. Un patch contient des informations sur le statut activé ou désactivé de chaque module d'effet, sur le type d'effet utilisé dans chaque module et sur les réglages des paramètres de chaque effet. La mémoire interne de la B1/B1X contient 80 patches.

Banque et zone

Un groupe de 10 patches est appelé une banque. La mémoire de la B1/B1X contient au total 8 banques, nommées A à D et 0 à 3. Les banques A-D forment la zone utilisateur qui permet la lecture et l'écriture. Les banques 0 à 3 sont la zone pré-programmée (preset) contenant des patches ne pouvant qu'être lus.

Les patches de chaque banque sont numérotés de 0 à 9. Pour désigner un patch, vous utilisez le format "A1" (patch n°1 de la banque A), "06" (patch n°6 de la banque 0) etc.

Mode d'emploi

Le statut interne de la B1/B1X dépend de son mode de fonctionnement. En mode de jeu ("Play"), vous pouvez sélectionner des patches et les utiliser pour jouer de vos instruments. En mode d'édition, vous pouvez modifier les effets et il existe aussi un mode rhythmique ("Rhythm") dans lequel vous pouvez faire des réglages pour la fonction rhythmique. Le sélecteur de module sert aussi à alterner entre ces trois modes.

Fonctionnement de la b1/b1x sur piles

1. Retournez la B1/B1X et ouvrez le compartiment des piles à sa base.

1. Insérez 4 piles R6 (taille AA) IEC neuves.

La polarité est opposée pour les deux rangées de 2 piles.

1. Fermez le compartiment des piles.

Poussez le couvercle jusqu'à ce que le loquet clique une fois en place.

Utilisez 4 piles R6 (taille AA) IEC.

Quand les piles sont déchargées, l'indication "bt" s'affiche.

Quand la B1/B1X fonctionne sur piles, il est conseillé de débrancher le cordon de la base de la prise d'entrée [INPUT] quand vous ne l'utilisez pas afin d'économiser les piles.

Sélection d'un patch

Pour essayer les différents effets de la B1/B1X, nous vous recommandons de jouer simplement de votre instrument tout en changeant de patch.

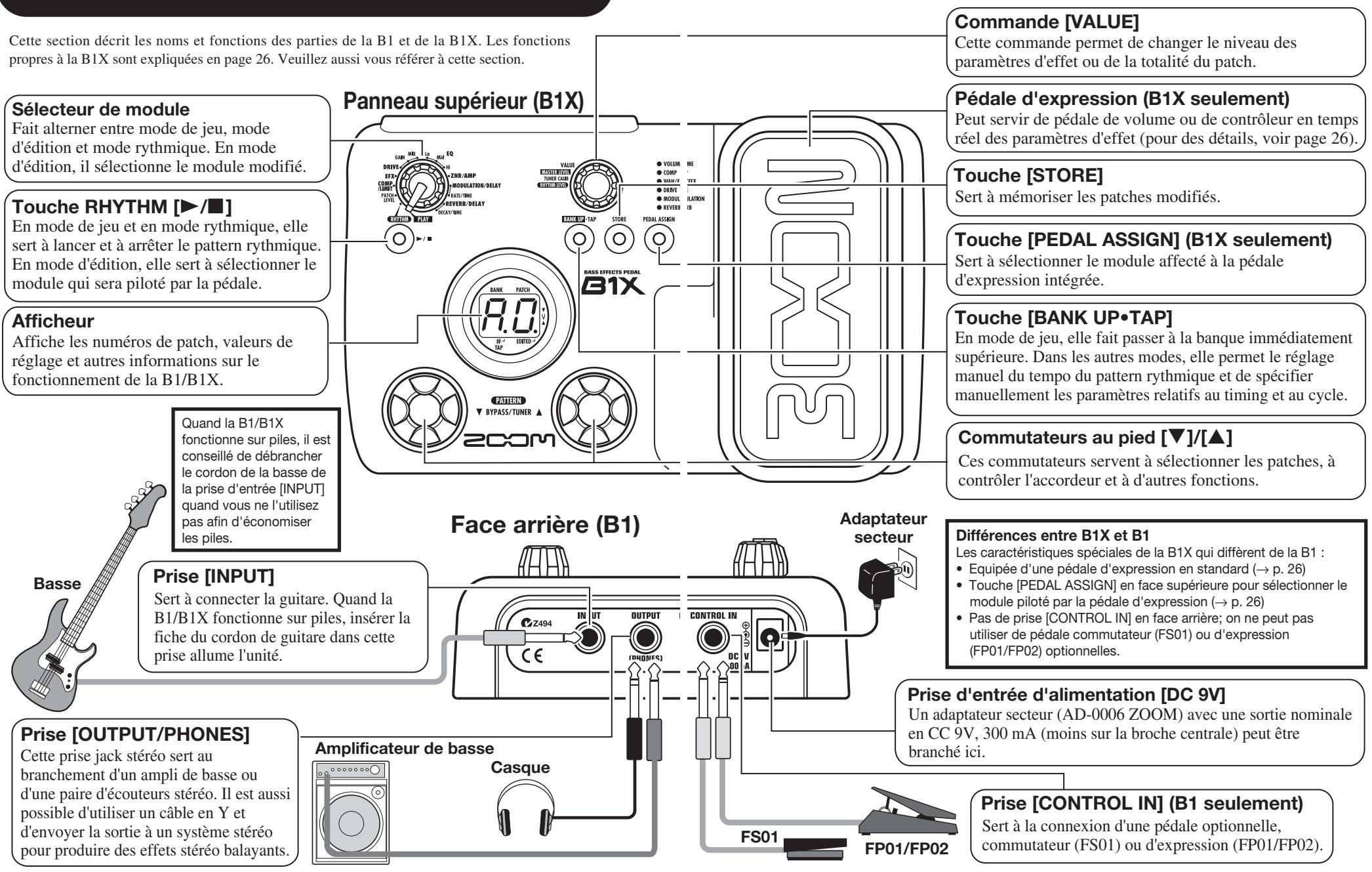

1 Mise sous tension

• Quand vous utilisez la B1/B1X sur piles, utilisez un câble mono blindé pour relier la basse à la prise [INPUT] de la face arrière de la B1/B1X.
• Quand vous utilisez la B1/B1X avec un adaptateur secteur, branchez celui-ci à une prise murale et branchez son câble à la prise [DC 9V] sur la B1/B1X.
• Allumez l'amplificateur de basse et réglez son volume convenablement.

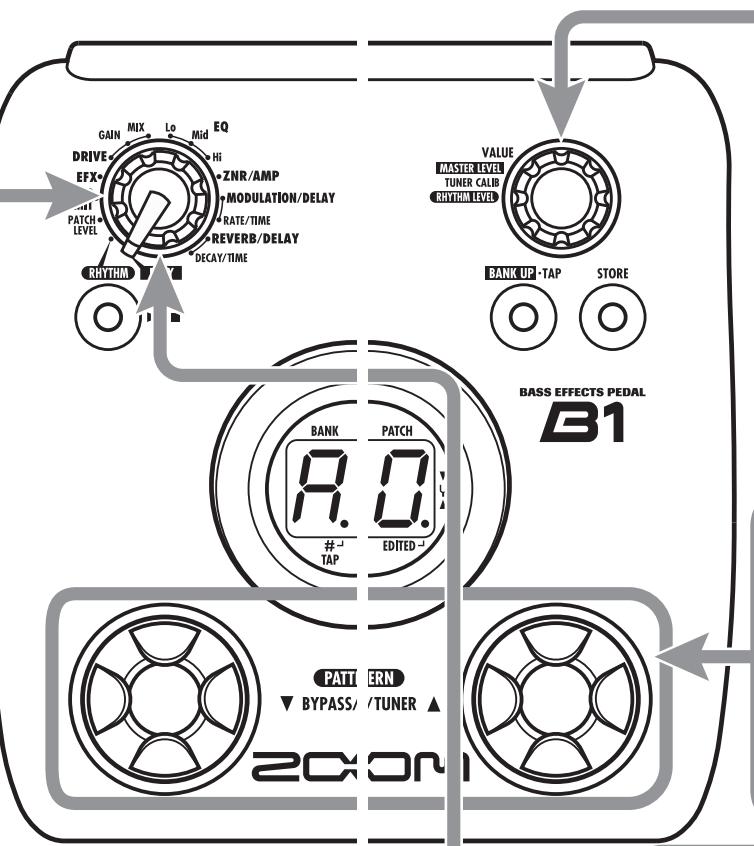

2 Réglage de la B1/B1X en mode de jeu

• Si le sélecteur de module est sur une position autre que "PLAY", réglez-le sur "PLAY".

La banque et le patch actuellement sélectionnés s'affichent.

Immédiatement après mise sous tension de la B1/B1X, l'unité sera en mode de jeu, même si le sélecteur de module est sur une autre position que "PLAY".

Réglage du niveau général

• Pour régler le niveau général en mode de jeu, vous pouvez utiliser la commande [VALUE].

Quand vous tournez la commande [VALUE], l'afficheur présente un instant le réglage du niveau général.

La plage de réglage du niveau général est 0-98, 1.0. Il est ramené à 80 quand l'unité est éteinte puis rallumée.

NOTE Quand vous utilisez un casque, cette commande règle le volume d'écoute au casque.

3 Sélection d'un patch

• Pour changer de patch, pressez l'un des commutateurs au pied [] / [].

Presser le commutateur [] appelle le patch immédiatement inférieur et presser le commutateur [] appelle le patch immédiatement supérieur.

Presser répétitivement un commutateur au pied fait passer en revue les patches dans l'ordre A0-A9... d0-d9 00-09... 30-39 A0 ou dans l'ordre inverse.

4 Sélection directe d'une banque

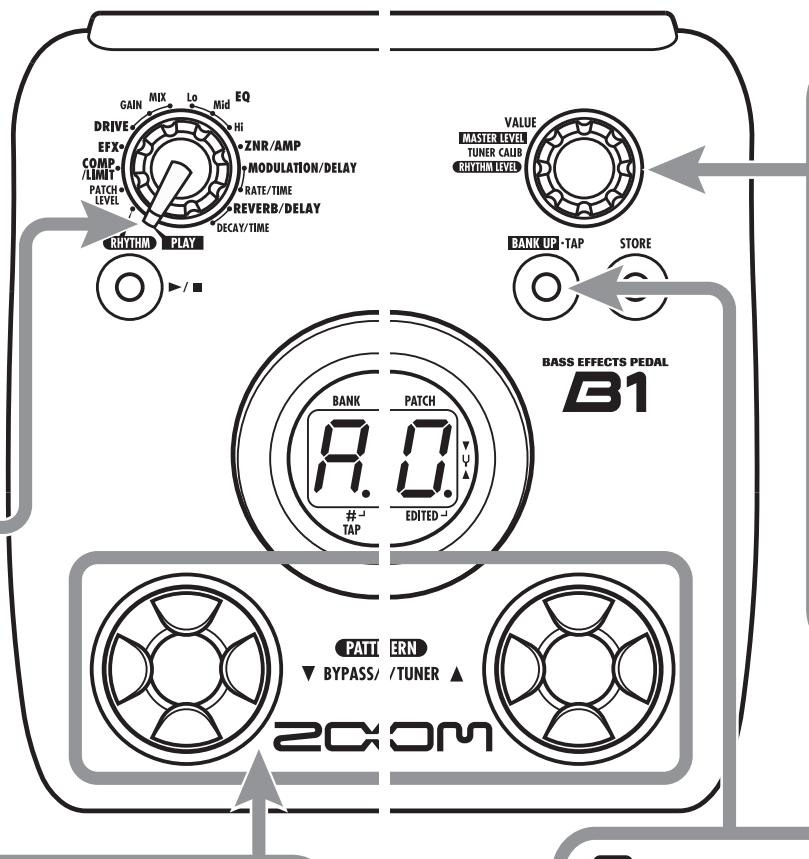

• Pour sélectionner directement les banques A - D, 0 - 3, utilisez la touche [BANK UP•TAP].

Chaque pression de la touche fait passer à la banque immédiatement supérieure.

NOTE Avec la B1, vous pouvez aussi utiliser la pédale commutateur (FS01) pour changer de banque (→ p. 16).

Emploi de l'accordeur

La B1/B1X dispose d'un accordeur chromatique automatique. Pour l'utiliser, les effets internes doivent être court-circuités (temporairement désactivés) ou coupés (son d'origine et son d'effet coupés).

1 Bypass ou mute

• Court-circuiter les effets (bypass) En mode de jeu ou en mode rythmique ( p.10), pressez brievement et en même temps les commutateurs au pied [ ] / [ ] et relachez-les.
• Couper le son (mute) En mode de jeu ou en mode rythmique ( p. 10), pressez en même temps les commutateurs au pied [ ] / [ ] et tenez-les durant au moins 1 seconde.

NOTE Le statut Bypass ou Mute ne peut pas être activé quand l'unité est en mode d'édition.

Changement de patch en mode bypass/mute

Quand vous pressez en même temps les deux commutateurs au pied [] / [] pendant que vous jouez de votre instrument, le son peut changer momentanément juste avant que le mode bypass/mute ne soit activé. Cela est dû au fait que la B1/B1X passe au patch immédiatement supérieur ou inférieur quand une des pédales est pressée un peu plus tout que l'autre (quand vous annulez le mode bypass/mute, le nombre de patch d'origine est à nouveau actif). Ce comportement n'est pas défaut. Il est dû à la très haute réactivité de la B1/B1X au changement de patch. Pour empêcher que le son ne change dans ce cas, ne produisez aucun son avec votre instrument jusqu'à ce que le mode bypass/mute soit établi.

2 Accord de l'instrument

• Jouez la corde voulue à vide et réglez sa hauteur.

Le côté gauche de l'afficheur donne la note la plus proche de la hauteur actuelle.

A ^# = D ^# = G ^# = _

A^# = D^# = G^# = _

C = [ & F ] =

C^# = F^# = .

3 Réglage de la hauteur de référence de l'accordeur

Si nécessaire, vous pouvez ajuster la hauteur de référence de l'accordeur de la

B1/B1X.

• Tournez la commande [VALUE].

Quand vous tournez la commande [VALUE] en statut bypass/mute, la hauteur de référence actuelle est affichée un court instant. Le réglage par défaut est 40 (la Médian = 440 Hz).

• Quand la hauteur de référence est affichée, tournez la commande [VALUE] pour régler la valeur dans la plage de 35 à 45 (la Médian = 435 à 445 Hz).

Peu après avoir relâché la commande [VALUE], l'affichage revient à son statut précédent.

NOTE Quand vous éteignez la B1/B1X et la rallumez, la hauteur de référence revient à 40 (la Médiane = 440 Hz).

4 Retour au mode de jeu

• Pressez un des commutateurs [▼]/[▲].

Le côté droit de l'afficheur affiche un symbole indiquant

L'éloignement de l'accord juste.

Hauteur trop élevée

Hauteur correcte

Hauteur trop grande

L'indication visuelle tourne d'autant plus vite que la hauteur est éloignée.

Emploi de la fonction rythmique

La B1/B1X a une fonction rythmique intégrée qui produit des sons de batterie réalisés selon divers motifs nommés "patterns". La fonction rythmique est disponible en mode de jeu et en mode rythmique. Cette section décrit comment utiliser cette fonction en mode rythmique.

4 Réglage du volume rythmique

• Pour régler le volume rythmique, tournez la commande [VALUE].

Quand vous tournez la commande [VALUE], le réglage actuel (0 - 30) s'affiche un instant.

Sélection du mode rythmique

• Réglez le sélecteur de module en position "RHYTHM".

Le numéro du pattern rythmique actuellement sélectionné (01-40) s'affiche

Vous ne pouvez pas changer de patch ou régler le niveau master.

• La fonction rythmique peut également servir en mode de jeu.
• En mode de jeu, vous ne pouvez pas changer de pattern rythmique ni régler le volume ou le tempo du rythme.

Lancement de la fonction rythmique

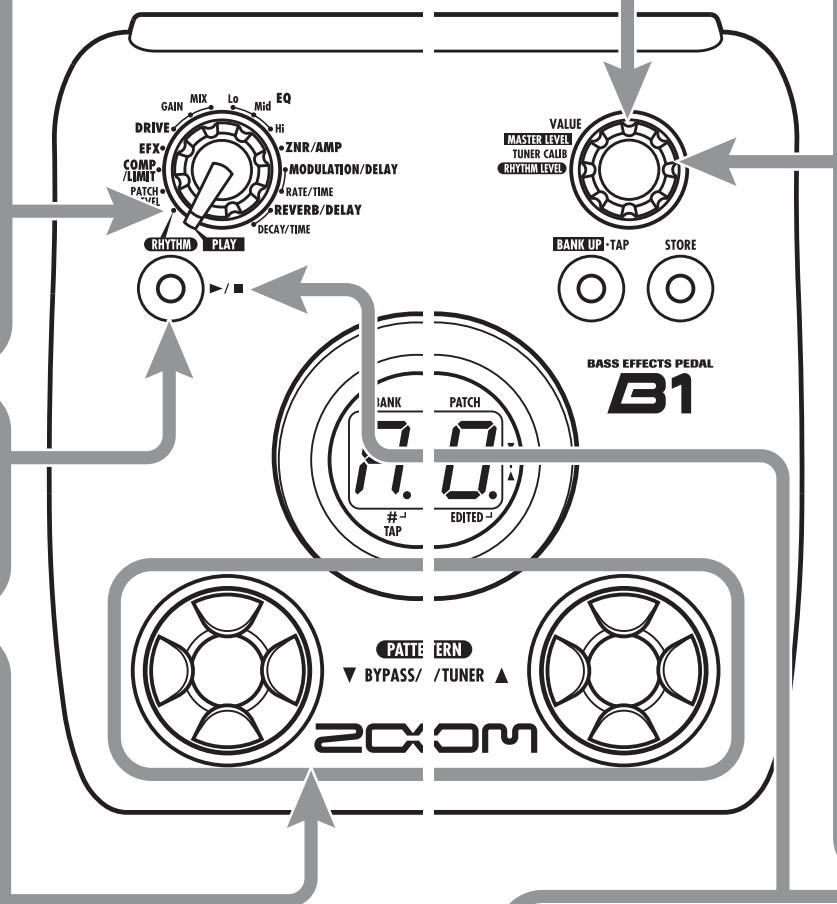

• Pour lancer la fonction rythmique, pressez la touche RHYTHM [▶/■].

Durant la reproduction rythmique, l'effet REVERB/DELAY est désactivé.

3 Sélection d'un pattern rythmique

La B1/B1X a 40 patterns rythmiques intégrés. Pour plus d'informations sur leur contenu, voir page 25. - Pour changer de pattern rythmique, pressez un commutateur au pied [] / [] en mode rythmique.

Quand vous pressez les deux commutateurs au pied [ ] / [ ] en mode rythmique, la B1/ B1Xonne en statut Bypass/mute ( p.8) La fonction rythmique peut également être utilisée dans ces conditions.

Réglage du tempo

Le tempo du pattern rythmique peut être réglé dans la plage 40 - 250 BPM (battements par minute).

• Pour changer continuellement le tempo rythmique, pressez une fois [BANK UP•TAP] puis tournez la commande [VALUE] pendant que la valeur de tempo s'affiche.
• Pour spécifier manuellement le tempo, pressez au moins 2 fois [BANK UP•TAP] à l'intervalle désiré pour le tempo.

La B1/B1X détecte automatiquement l'intervalle séparant les pressions et règle le tempo en fonction (marquage manuel du tempo ou "Tap tempo").

Pendant que les étapes ci-dessus sont effectuées, la valeur du tempo actuel (40 - 250) est affichée momentanément. Pour les valeurs de 100 à 199, un point apparait dans le coin inférieur droit (après le second chiffre). Pour les valeurs de 200 et plus, des points apparaissent après le premier et le second chiffre.

Tempo = 120 BPM

Points affichés

Tempo = 240 BPM

Avec la B1, vous pouvez employer une pédale commutateur (FS-01) pour régler manuellement le tempo ( p.16). La B1X n'accepte pas l'emploi d'une pédale commutateur.

6 Arrêt du rythme

• Pour stopper le rythme, presse la touche RHYTHM [▶/■].

La B1/B1X revient à son statut précédent.

Modification ("édition") d'un patch

Les patches de la B1/B1X peuvent être librement modifiés par changement des réglages de leurs paramètres d'effet. Essayez de modifier le patch actuellement sélectionné pourisser votre propre son.

Sélection du module/ paramètre d'effet

• Tournez le sélecteur de module pour désirer le module et le paramètre d'effet à modifier. Les réglages suivants sont disponibles.

Le module EQ a 3 paramètres et les modules DRIVE, MODULATION/DELAY et REVERB/DELAY ont 2 paramètres chacun. Le sélecteur de module vous donne accès directement à chacun d'entre eux.

Type = Type d'effet Prm = Paramètre

(1) Patch level (Prm) (2) Module COMP/LIMIT (Type&Prm) (3) Module EFX (Type&Prm) (4) Module DRIVE (Type) (5) Module DRIVE (Prm1) (6) Module DRIVE (Prm2) (7)-(9) Module EQ (Prm) (10) Module ZNR/AMP (Type&Prm) (11) Module MODULATION/DELAY (Type&Prm1) (12) Module MODULATION/DELAY (Prm2) (13) Module REVERB/DELAY (Type&Prm1) (14) Module REVERB/DELAY (Prm2)

• Type&Prm ou Type&Prm1

Eléments dans lesquels le type d'effet (gauche de l'écran) et la valeur de réglage de paramètre (droite de l'écran) sont réglés simultanément.

• Type

Elément dans lequel seul le type d'effet est sélectionné.

Type d'effet

• Prm, Prm1 ou Prm2

Eléments dans lesquels seule la valeur de paramètre est réglée.

Valeur de réglage de paramètre

Changement de réglage

Utilisez la commande [VALUE] pour changer le type d'effet et le paramètre affichés.

Quand le type d'effet et/ou réglage de paramètre ont été changés, un point (.) apparait en bas à droite de l'écran. Cela indique que le réglage a été modifié.

Un point indique que le réglage a été modifié.

Quand vous avez sélectionné un paramètre réglable avec la fonction Tap ( p.18), vous pouvez utiliser la touche [BANK UPTAP] pour spécifier un intervalle de temps ou une cadence en frappant répetitivement la touche.

Pour activer/désactiver un module d'effet

• Pour activer et désactiver le module d'effet actuellement sélectionné, pressez un des commutateurs au pied [] / [].

L'indication "oF" s'affiche. Quand vous vous pressez un des commutateurs au pied une fois encore, l'affichage antérieur revient.

Sortie du mode d'édition

• Pour quitter le mode d'édition et revenir au mode de jeu, réglez le sélecteur de module en position "PLAY".

Quand vous revenez au mode de jeu après avoir apporté des changements au patch, un point (.) s'affiche en bas à droite de l'écran. Si vous sélectionnez alors un autre patch, les changements que vous avez effectués en mode d'édition seront perdus faute d'avoir préalablement méorisé le patch. Pour conserver les changements, méorisez le patch comme décrit en page 14.

Mémorisation/copie de patches

Un patch modifie peut être mémorisé dans une banque de la zone utilisateur (A - D). Il est aussi possible de mémoriser un patch existant déjà dans un autre emplacement pour en faire une copie.

• Le numéro de banque et de patch clignote dans l'afficheur.

NOTE Les patches et banques de la zone preset (0 - 3) ne peuvent qu'être lus. Aucun patch ne peut y être mémoire ou copié. Si vous presssez la touche [STORE] alors qu'un patch de la zone preset est sélectionné, c'est le patch "A0" (banque A, patch n°0) qui sera automatiquement sélectionné comme destination par défaut de mémorisation/ copie.

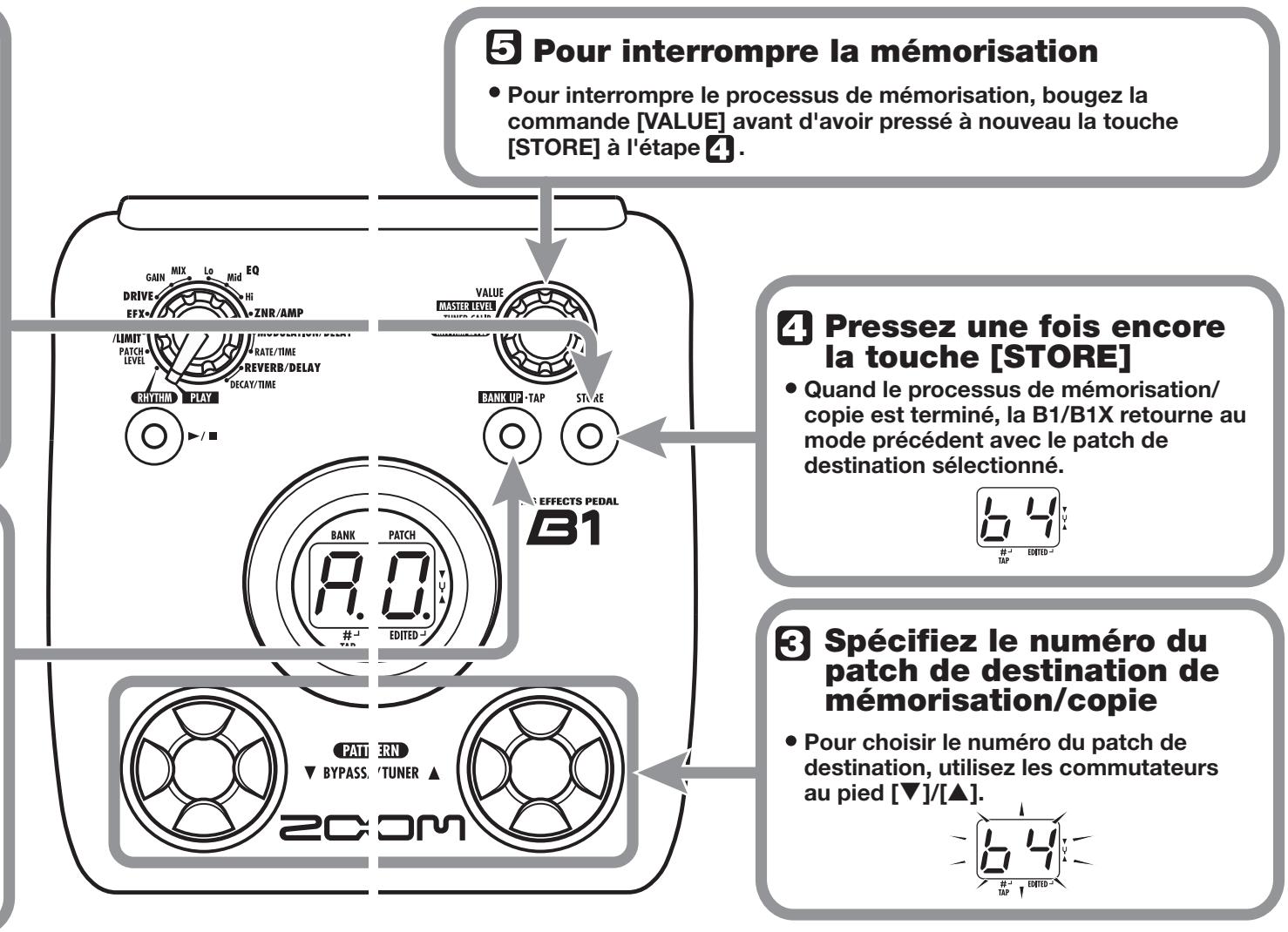

Sélectionnez la banque de destination de mémorisation/copie

• Pour sélectionner la banque de destination de mémorisation/copie, utilisez la touche [BANK UP•TAP].

NOTE : Seule une banque de la zone utilisateur (A-D) peut servir de destination. - Durant le processus de mémorisation/copie, la pédale commutateur (FS01) ne peut pas servir à changer de banque.

Changement de la méthode d'appoint des patches

En fonctionnement normal, changer un patch en mode de jeu de la B1B1X le rend immédiatement actif. Cela signifie que le son change dès que vous faites la sélection.

Dans certains cas, notamment lorsque le nouveau patch est dans un emplacement mémoire éloigné de la mémoire actuellement, cette méthode peut ne pas être idéale puisque le son changera un grand nombre de fois jusqu'à ce que vous ayez accédé au bon patch. Dans un tel cas, vous pouvez faire passer la méthode de sélection de patch en mode "pre-select". Dans ce mode, vous sélectionnez d'abord le patch que vous utiliserez ensuite, puis accomplissez une étape supplémentaire pour valider le choix de ce patch.

Pour faire fonctionner la B1/B1X avec ce mode de pré-sélection, accomplissez les étapes suivantes.

1. Mettez sous tension la B1/B1X en maintenant enfoncé le commutateur au pied [▲].

"Pré-sélection" défile dans l'écran au démarrage.

1. En mode de jeu, utilisez les commutateurs au pied [] / [] pour spécifier le patch à utiliser ensuite.

Vous pouvez utiliser la touche [BANK UP-TAP] ou une pédale commutateur (FS01) connectée en prise [CONTROL IN] pour ne changer que la banque (la B1X ne permet pas l'emploi d'une pédale commutateur).

Le nouveau numéro de banque ou de patch spécifique à l'étape précédente clignote dans l'afficheur. Le son ne change pas encore.

1. Quand vous avez spécifié le patch que vous voulez utiliser, pressez en même temps les commutateurs au pied [ ] / [ ]

Le changement de patch est validé, l'affichage passe d'un statut clignotant à un allumage fixe et le son change.

1. Pour ramener la B1/B1X en méthode de sélection normale de patch, éteignez-la et rallumez-la simplement.

La méthode de sélection de patch est automatiquement ramenée à un fonctionnement conventionnel.

Emploi d'une pédale commutateur/d'expression

La B1 est équipée d'une prise [CONTROL IN] qui permet la connexion d'une pédale commutateur ou d'une pédale d'expression optionnelle.

Cette section explique comment utiliser cette capacité.

Emploi de la pédale commutateur (FS01) (B1 seulement)

Branchez simplement la pédale commutateur optionnelle (FS01) à la prise [CONTROL IN] de la B1 et mettez l'unité sous tension. Cela permet de changer les banques au pied et de spécifier le

tempo pour les patterns rhythmiques. Selon le mode actuellement sélectionné, la pédale commutateur fonctionne comme suit.

Mode de jeu

Presser la pédale commutateur sélectionne la banque immédiatement supérieure.

Rhythm mode

Quand vous pressez deux fois ou plus la pédale commutateur, la B1 détecte l'intervalle

séparant les pressions et ajuste automatiquement le tempo en fonction (fonction de marquage manuel du tempo ou "Tap tempo").

Mode d'edition

La pédale commutateur n'a pas d'effet.

Emploi de la pédale d'expression

Avec la B1, une pédale d'expression (FP01/FP02) peut être branchée en prise [CONTROL IN] et utilisée comme pédale de volume ou pour régler un certain paramètre d'effet en temps réel. Avec la B1X, la pédale d'expression intégrée peut être utilisée de la même façon. La fonction de la pédale d'expression se sélectionne et se mémorise individuellement pour chaque patch.

1. Pour utiliser une pédale d'expression avec la B1, branchez la FP01 ou la FP02 en prise [CONTROL IN] et mettez sous tension.
2. Sélectionnez le patch dans lequel vous pouvez utiliser la pédale d'expression.
3. Réglez le sélecteur de module sur une position autre que "PLAY" ou "RHYTHM". La B1/B1Xonne mode d'édition.
4. En maintenant la touche [RHYTHM] enfoncée, utilisez la commande [VALUE] pour sélectionner le module à piloter avec la pédale d'expression. Les réglages disponibles sont représentés ci-après.

Affichage	Destination de commande
∅F	Désactivé
∅P	Volume

Affichage	Destination de commande
CP	Module COMP/LIMIT
BP	Module EFX
BP	Module DRIVE
PP	Module MODULATION/DELAY
-P	Module REVERB/DELAY

• Dans la section "Types et paramètres d'effet" (pages 19 - 24), un symbole de pédale indique les types/paramètres d'effet contrôlables par la pédale.
• Quand un module a été sélectionné comme destination de commande, mais que le type d'effet actuelle
• Mémorisez le patch si nécessaire.

Le réglage de pédale d'expression est mémorisé pour ce patch.

1. Sélectionnez ce patch en mode de jeu et faites fonctionner la pédale d'expression.

Le paramètre correspondant change quand vous utilisez la pédale (enclencher la pédale a le même effet qu'augmenter la valeur du paramètre).

En statut bypass, la pédale d'expression fonctionne toujours comme pédale de volume, quel que soit le réglage fait à l'étape 4.

• La pédale d'expression fonctionne aussi en mode d'édition.
• Avec la B1X, vous pouvez aussi utiliser la touche [PEDAL ASSIGN] de la face supérieure à la place de la touche [RHYTHM] et de la molette [VALUE] pour sélectionner le module à piloter par la pédale. Pour des détails, voir page 26.

Enchaînement des effets

Les patches de la B1/B1X sont constitués de 8 modules d'effet enchaînés en série, comme

représenté ci-dessous. Vous pouvez utiliser tous les modules d'effet ensemble ou n'utiliser sélectivement que certains modules en les activant (On) ou en les désactivant (Off).

• Les noms de fabricants et de produits mentionnés dans ce tableau sont des marques commerciales ou déposées de leurs détenteurs respectifs. Ils servent seulement à illustrer des caractéristiques sonores et n'indiquent aucune affiliation à ZOOM CORPORATION.

Pour certains modules d'effet, vous pouvez choisir un type d'effet parmi plusieurs options possibles. Par exemple, le module MODULATION/DELAY comprend des effets Chorus, Flanger et d'autres types. Le module REVERB/DELAY comprend les effets Hall, Room et autres parmi lesquels besoin.

Sélecteur de module

Le symbole de sélecteur de module montre la position pour laquelle ce module/paramètre est appelé.

Pédale d'expression

Une icône de pédale dans la liste identifie un paramètre contrôlable par la pédale d'expression intégrée ou externe.

Quand cet élément est sélectionné, le paramètre du module peut ensuite être contrôlé en temps réel par une pédale d'expression connectée.

Une icône [TAP] dans la liste identifie un paramètre qui peut être réglé avec la touche [BANK UP·TAP].

Quand le type de module/effect correspondant est sélectionné en mode d’édition et que la touche [BANK UP·TAP] est pressée répétitivement, le paramètre (tel que la vitesse de modulation ou le temps de retard) est réglé en fonction de l’intervalle séparant les pressions de la touche.

PATCH LEVEL (Prm)

Détermine le niveau de volume général du patch.

Règle le niveau du patch dans la plage 2 - 98, 1.0. Un réglage de 80 correspond au gain unitaire(niveau d'entrée équivalent au niveau de sortie).

Module COMP/LIMIT (compresseur/limiter)

Ce module comprend les effets qui contrôlent le niveau de dynamique comme le comprésseur et le limiteur.

COMP/LIMIT (Type&Prm)

Règle le type et l'intensité d'effet du module COMP/LIMIT.

Compressor

C'est un comprésseur qui conserve le niveau dans une certaine plage en atténuant les signaux de haut niveau et en accentuant les signaux de bas niveau.

Limiter

C'est un limiteur qui supprime les créées du signal au-dessus d'un certain niveau de référence. Le chiffre de droite déterminé le niveau de référence du limiteur.

Module EFX (effets)

Ce module comprend des effets de modulation comme le trémolo et le phaser.
EFX (Type&Prm)
Règle le type et l'intensité d'effet du module EFX.
Auto Wah (Wah-wah automatique)
Cet effet fait varier l'effet wah-wah en fonction de l'instensité du signal d'entrée. Des régliages élevés donnant une plus haute sensibilité.
Resonance Filter
Cet effet fait varier la bande de fréquences du filtre de résonance en fonction de l'intensité du signal entrant. Des régliages élevés donnant une plus haute sensibilité.
Octave
Cet effet ajoute l'octave inférieure au son d'origine. Des régliages élevés augmentent le niveau du son d'effet (son à l'octave inférieure).
Tremolo
Cet effet fait varier périodiquement le volume. Des régliages élevés donnant une modulation plus rapide.
Phaser
Cet effet produit un son au caractère pulsatile. Des régliages élevés donnant une plus grande vitesse de modulation.
Ring Mod (Ring Modulator)
Cet effet produit un son résonant métallique. Des régliages élevés donnant une plus haute fréquence de modulation.
41→49	Defret
	Cet effet donne le son d'uneasse fretless à uneasse avec frettes. Des régles élevésdonnent une plus haute sensibilité.
51→59	Slow Attack
	Cet effet réduit individuellenla vitesse d'attaque de chaque note,produisant un son de style jeu au violon. Des régles élevésdonnent des attaques plus lentes.
41→49	Pedal Vox
	Cet effet simule une pédale wah-wah VOX vintage semi-ouverte. Des régles élevésdonnent une fréquence accentuée plus haute.

Module DRIVE

Ce module comprend 13 types d'effet de modélisation d'ampli/pédale d'effet et un synthétiseur de basse. Pour ce module, DRIVE (type d'effet), GAIN (paramètre 1) et MIX (paramètre 2) peuvent être réglés séparément.

DRIVE (Type)
Sélectionne le type d'effet pour le module DRIVE.
AMPEG	56	SUPER BASS
Effet modélisant le son de l'ampli basse rock ultime, le SVT Ampeg.		Simulation de la tête d'ampli Super Bass Marshall qui a fait l'histoire du rock.
SWR	AC	ACOUSTIC
Simulation du SM-900 SWR, célibre pour sa sonotiré Hi-fi.		Effet modélisant le son de l'Acoustic 360 avec ses mediums fermes.
BASSMAN	HA	HARTKE
Effet modélisant le son du Bassman 100 Fender.		Simulation de l'HA3500 Hartke célibre pour son côte aluminium.
TRACE ELLIOT	EU	TUBE PRE
Effet modélisant le son de l'AH-500 Trace Elliot.		Son de préamplificateur à lampe original de ZOOM.
SANSAMP	ES	TS9
Simulation du Bass Driver DI Sansamp, très réputé chez les bassistes.		Simulation du Tube Screamer utilisé par de nombreux guitaristes comme booster.
ODB-3	DS	MXR BASS DI
Simule la pédale de saturation de basses ODB-3 de Boss.		Simule le Bass D.I.MXR + canal de distorsion.
FUZZFACE	75	MONO SYN
Simulation de la Fuzz Face qui a fait l'histoire du rock avec son aspect "décalé".		C'est un synthétiseur de basse monophonique (pour le jeu note à note) qui déetecte la hauteur du signal entrant.

GAIN (Prm1)

Règle le paramètre 1 du module DRIVE. Le type de paramètre dépend du type d'effet actuellément sélectionné.

Quand un effet de type distorsion est sélectionné

Gain

Règle le gain (profondeur de distorsion).

Quand le type d'effet MONO SYN est sélectionné

Variation

Permet la sélection du type de forme d'onde de l'oscillateur et de la variation de timbre. Les différences régliages sont "s" (dents de scie), "p" (onde carrée) et "m" (PWM = pulse width modulation ou modulation de facteur de forme).

MIX (Prm2)

Règle le paramètre 2 du module DRIVE. Ce paramètre est le même pour tous les types d'effet.

Mix

Règle la balance de mixage du signal avant le module DRIVE et du signal après passage par le module. Des régliages élevées doivent plus de son avec effet.

• Les noms de fabricants et de produits mentionnés dans ce tableau sont des marques commerciales ou déposées de leurs détenteurs respectifs. Ils seront seulement à illustrer des caractéristiques sonores et n'indiquent aucune affiliation à ZOOM CORPORATION.

Module EQ (égaliseur)

C'est un égaliseur 3 bandes. Pour ce module, les trois éléments EQ LO, EQ MID et EQ HI peuvent être régles séparément.
	EQ LO (Prm)	Légers de graves du module EQ.	EQ MID (Prm)	Légers de mediums du module EQ.	EQ HI (Prm)
	Règle la bande de graves du module EQ.		Règle la bande de mediums du module EQ.		Règle la bande d'ajus du module EQ.
	Lo	-18→18	Mid	-18→18	Hi
	Règle l'accentuation/atténuation de la plage des graves (70 Hz).		Règle l'accentuation/atténuation de la plage des mediums (450 Hz).		Règle l'accentuation/atténuation de la plage des aigus (3 kHz).

Module ZNR/AMP (réduction de bruit ZOOM/simulateur d'ampli)

Ce module combiné deux éléments. La ZNR est un circuit de réduction de bruit développé par ZOOM. Elle supprime le bruit durant les pauses sans jeu sans pour autant affecter la qualité sonore. Le simulator d'ampli recrèse le son de divers baffles.
ZNR/AMP	ZNR/AMP (Type&Prm)
	Sélectionne en même temps la sensibilité de la ZNR et le type de simulator d'ampli.
0←9	ZNR (ZOOM Noise Reduction)
	C'est la fonction de réduction de bruit seule. Des valeurs plus élevées donnent un effet plus prononcé. Réglez la valeur aussi haut que possible sans entraîner de coupures artificielles du son.
80←89	AMP&ZNR (Amp Simulator & ZNR)
	Combinaison de la ZNR avec un simulator de baffle d'ampli basse. La valeur du chiffre de droite déterminée la sensibilité de la ZNR.

Module MODULATION/DELAY

Ce module comprend des effets de modulation et de retard tels que chorus, flanger, delay, etc. Pour ce module, les deux éléments MODULATION/DELAY (type d'effet et paramètre 1) et RATE/TIME (paramètre 2) peuvent être régés séparément.
	MODULATION/DELAY(Type&Prrm1)	RÉSULTAT(SellexeLeTéléLe)	RATE/TIME (Prrm2)
	Sélectionne le type de l'effet du module MODULATION/DELAY et contrôle en même temps le paramètre 1.		Contrôle le paramètre 2 du module MODULATION/DELAY.
C1→C9	Chorus	7→50	Rate
	Mélange au signal d'origine une version à transposition variable donnant un son résonant ayant du corps. Les valeurs élevées du chiffre de droite correspondant à un rapport de mixage du son d'effet plus élevé.		Règle la vitesse de modulation.
E1→E9	Ensemble
	C'est un ensemble de chorus avec mouvement tridimensionnel. Les valeurs élevées du chiffre de droite correspondant à un rapport de mixage du son d'effet plus élevé.
F1→F9	Flanger	7→50	Rate ↑79
	Produit un son résonant et ondulant fortement. Les valeurs élevées du chiffre de droite accentuent les caractéristiques de l'effet.		Règle la vitesse de modulation.
S1→S9	Step
	Effet spécifique qui change le son par paliers. Les valeurs élevées du chiffre de droite accentuant les caractéristiques de l'effet.
T1→T9	Mono Pitch	72→-1	Shift
	C'est un transpositeur monophonique (pour jourer note à note) avec une fluctuation réduite. Les valeurs élevées du chiffre de droite augmentent le rapport de mixage du son d'effet par rapport au son d'origine.	66→12	Règle la transposition par demi-tons. "dt" entraîne un effet de désaccord (Detune).
		24
H1→H9	HPS (Harmonized Pitch Shifter)	C, C0	Key
	C'est un transpositeur intelligent qui générite automatiquement des harmoniques de gamme majorie en fonction d'une tonalité préréglée. Les valeurs élevées du chiffre de droite augmentent le niveau du son d'effet.	D, D0	Spécifique la tonique de la gamme utilisée pour la transposition. Le symbole "o" correspond à#.

11→10	Vibrato		1→50	Rate 100
	C'est un effet de vibrato automatique. Les valeurs élevées du chiffre de croite accentuent l'intensité du vibrato.			Régle la vitesse de modulation.
61→63	Pitch Bend		8→10	Pedal Position
	Permet d'utiliser la pédale d'expression pour changer la hauteur en temps réel. Le chiffre de croite indique le type de changement de hauteur produit par la pédale d'expression (voir Tableau 1).			Régle la valeur initiale pour la valeur de transposition (valeur active quand la pédale est au repos). La balance de niveau son d'origine/son d'effet change aussi en fonction du réglage du paramètre 1 (Voir Tableau 1).
[Tableau1]
Type&Prm1	Prm2=0	Prm2=1.0	Type&Prm1	Prm2=0
	Pédale remontée (minimum)	Pédale enforcée (maximum)		Pédale remontée (minimum)
b1	0 centième	+1 octave	b6	-1 octave + son sec
b2	0 centième	+2 octaves	b7	-700 centières + son sec
b3	0 centième	-100 centières	b8	Doublage
b4	0 centième	-2 octaves	b9	-∞(0Hz) + son sec
b5	0 centième	-∞
11→19	Detune		0→25	Fine
	En ajoutant une composante harmonique légèrement désaccordée au signal entrant, cet effet produit un son rappellant celui d'une gutare 12 cordes. Des valeurs de réglage élevées augmentent le niveau du son d'effet.			Parmet l'accord fin de la transposition par unités d'1/00ème de demi-ton.
11→19	Delay		1→50	Time 100
	Retard avec une durée maximale de 5000 ms. Des valeurs élevées du chiffre de croite augmentent le niveau du son d'effet ainsi que la réinjection.			Régle le temps de retard. Dans la plage de 10 à 1000 ms, le réglage se fait par pas de 10 ms (1 - 99,1.0). Au-dessus d'1 seconde, le réglage se fait par pas de 100 ms (1.1 - 5.0).
11→19	Tape Echo		1→50
	Cet effet simule un écho à bande avec un temps de retard pouvant atteindre 5000 ms. La valeur du chiffre de croite déterminé le niveau du son d'effet et l'intensité de réinjection.

Module REVERB/DELAY

Ce module contient des effets qui simulant divers sons de réverbération. Pour ce module, les deux éléments REVERB/DELAY et DECAY/TIME peuvent être régés séparément.
REVERB/DELAY (Type&Prm1)	Séléctionne le type d'effet du module REVERB/DELAY et contrôle en même temps la valeur du paramètre 1.	REVERB/DELAY (SAUÉRME)	DECAY/TIME (Prm2)
			Contrôle la valeur du paramètre 2.
Delay	C'est un retard avec un réglage maximum de 3000 ms. Une valeur plus élevé pour le chiffre de croite augmente le niveau du son d'effet et l'intensité de réinjection.	1→30	Time TAP
			Régle le temps de retard. Dans la plage de 10 à 1000 ms, le réglage se fait par pas de 10 ms (1 - 99,1.0). Au-dessus d'1 seconde, le réglage se fait par pas de 100 ms (1.1 - 3.0).
Tape Echo	Cet effet simule un écho à bande avec un temps de retard pouvant atteindre 3000 ms. La valeur du chiffre de croite déterminée le niveau du son d'effet et l'intensité de réinjection.
Analog Delay	Cet effet simule un retard analogique avec un temps de retard pouvant atteindre 3000 ms. La valeur du chiffre de croite déterminée le niveau du son d'effet et l'intensité de réinjection.
Ping Pong Delay	C'est un retard de type ping-pong dans lequel le son alterne entre gauche et croite. La valeur du chiffre de croite déterminée le niveau du son d'effet et l'intensité de réinjection.
Hall	Hall	1→30	Decay
Simule l'acoustique d'une salle de concert. Des valeurs élevées du chiffre de croite augmentent le niveau du son d'effet.			Régle la durée de déclin.
Room	Simule l'acoustique d'une pièce. Des valeurs élevées du chiffre de croite augmentent le niveau du son d'effet.
Spring	Simule une reverb à ressort. Des valeurs élevées du chiffre de croite augmentent le niveau du son d'effet.

N°	Nom du pattern	Format de mesure	N°	Nom du pattern	Format de mesure	N°	Nom du pattern	Format de mesure
1	8beat 1	4/4	15	FUNK 1	4/4	29	5per4 2	5/4
2	8beat 2	4/4	16	FUNK 2	4/4	30	LATIN	4/4
3	8beat 3	4/4	17	HIPHOP	4/4	31	BALLAD 1	4/4
4	8shuffle	4/4	18	R'nR	4/4	32	BALLAD 2	3/4
5	16beat 1	4/4	19	POP 1	4/4	33	BLUES 1	4/4
6	16beat 2	4/4	20	POP 2	4/4	34	BLUES 2	3/4
7	16shuffle	4/4	21	POP 3	4/4	35	JAZZ 1	4/4
8	ROCK	4/4	22	DANCE 1	4/4	36	JAZZ 2	3/4
9	HARD	4/4	23	DANCE 2	4/4	37	METRO 3	3/4
10	METAL 1	4/4	24	DANCE 3	4/4	38	METRO 4	4/4
11	METAL 2	4/4	25	DANCE 4	4/4	39	METRO 5	5/4
12	THRASH	4/4	26	3per4	3/4	40	METRO
13	PUNK	4/4	27	6per8	3/4
14	DnB	4/4	28	5per4 1	5/4

Restauration des réglages d'usine

À la sortie d'usine, les patches de la zone personnelle (ou "user") (A0 - d9) de la B1/B1X contiennent les mêmes réglages que ceux de la zone préconfigurée (ou "preset") (00 - 39). Même après remplacement des patches personnels, leur contenu d'origine peut être restauré par une simple opération (fonction de réinitialisation totale).

1. Mettez sous tension la B1/B1X en maintenant enfoncée la touche [STORE].

L'indication "AL" s'affiche.

1. Pour effectuer l'initialisation, appuyez une fois encore sur la touche [STORE].

Tous les réglages de patch retrouvent leur valeur d'usine et l'unité passe en mode de jeu. Pour interrompre l'initialisation, appuyez sur la touche RHYTHM [▶/■] à la place de la touche [STORE].

Quand vous faites une initialisation totale, tout patch nouvellement créé qui était stocké dans la zone personnelle est supprimé (remplacé). Accomplissez cette opération avec soin pour éviter de perdre des patches que vous désireriez garder.

Caractéristiques spéciales de la B1X

Cette section explique les caractéristiques et procédures propres à la B1X.

Fonctionnement de la touche [PEDAL ASSIGN]

La face supérieure de la B1X a une touche [PEDAL ASSIGN]. En dehors de la méthode décrite en page 17, le module pilote par la pédale peut être sélectionné grâce à cette touche.

1. En mode de jeu ou d'édition, appuyez sur la touche [PEDAL ASSIGN] pour sélectionner le module à contrôler.

Le module actuellement sélectionné pour être contrôlé est indiqué par la rangée de diodes au-dessus de la touche [PEDAL ASSIGN].

Tout éteint. Pédale inactive

VOLUME Volume ○ COMP Module COMP/LIMIT OWAH/EFX Module EFX ○ DRIVE Module DRIVE ○ MODULATION ● Module MODULATION/DELAY REVERB Module REVERB/DELAY

PEDAL ASSIGN

1. Mémorisez le patch comme requis.
2. En mode de jeu, sélectionnez le patch et rougez la pédale d'expression.

Le paramètre correspondant change en temps réel. 4. Pour commuter on/off le module affecté à la pédale, pressez brievement la pédale à fond.

Quand le module est désactivé, la diode correspondante clignote au-dessus de la touche [PEDAL ASSIGN]. Cette fonction peut également servir en mode d'édition.

Réglage de la pédale d'expression

La pédale d'expression de la B1X peut être recalibrée si nécessaire. Si le changement d'effet semble insuffisant quand vous enfoncerez la pédale, ou si le volume ou le timbre change excessivement même en enfonçant que peu la pédale, réglez cette dernière comme suit.

1. Maintenez la touche [PEDAL ASSIGN] pendant que vous allumez la B1X. L'indication "dn" s'affiche.
2. Relevez totalement la pédale d'expression et appuyez sur la touche [STORE]. L'indication "UP" s'affiche.
3. Poussez à fond la pédale d'expression et relâchez-la.

Poussez fermement pour que la pédale touche ici.

Quand vous soulevez le pied, la pédale remonte légèrement

1. Pressez une fois encore la touche [STORE].

Le réglage est terminé et l'unité retourne en mode de jeu. Si l'indication "Er" s'affiche, repésez la méthode depuis l'étape 2.

Caractéristiques

Types d'effet 46

Modules d'effet

Mémoire de patches

Maximum de 8 effets simultanés

Zone utilisateurs : 10 patches x 4 banques = 40

Zone préréglée : 10 patches x 4 banques = 40

80 patches au total

Fréquence d'échantillonnage 96 kHz

Convertisseur A/N

Convertisseur A/N

Traitement du signal

Réponse en fréquence

Afficheur

Entrée

Niveau d'entrée nominal -20 dBm

Impédance d'entrée

24 bits, suréchantillonnage 128 fois

24 bits, suréchantillonnage 128 fois

32 bits

20Hz - 40kHz + 1,0dB - 4,0dB (charge de 10kΩ)

2 chiffres, DEL 7 segments

Jack 6,35 mm mono standard

Sortie

Niveau d'entrée nominal -20 dBm

Impédance d'entrée

470 kΩ

Niveau de sortie max.

Jack 6,35 mm stéréo standard (sert de sortie ligne/prise casque)

Ligne: +3dBm

(impédance de charge en sortie 10k ou plus)

Casque: 20mW + 20mW (sous charge de 32)

Pour FP02/FP01 ou FS01 (B1 seulement)

Entrée de commande

Alimentation électrique

Adaptateur secteur

CC 9 V, 300mA (moins sur fiche centrale) (AD-0006 ZOOM)

Piles

B1/B1X Quatre piles R6 (taille AA) IEC, environ 12 heures

de fonctionnement continu (piles alcalines)

Dimensions

B1X 155mm P × 234mm L × 52mm H

Poids

B1 350g (sans les piles)

B1X 600g (sans les piles)

Options

Pédale d'expression FP01/FP02 ou pédale commutateur FS01 (B1)

seulement)

Guide de dépannage

• Pas d'alimentation

Référez-vous à "Mise sous tension" en page 6.

• Le module d'effet REVERB/DELAY ne fonctionne pas. Quand un pattern rythmique est produit, l'effet reverb n'est pas disponible. Stoppez d'abord le pattern rythmique ( p,11)
• Les patches ne peuvent pas être changés

La méthode de sélection de patch est-elle réglée sur "pré-sélection ( p.16) ? Eteignez

puis rallumez l'unité pour revenir en mode de sélection normale.

Haut niveau de bruit

L'adaptateur secteur ZOOM est-il utilisé ? Veillez à n'utiliser qu'un adaptateur CC 9V, 300mA avec le moins sur la broche centrale (AD-0006 ZOOM).

L'autonomie des piles est faible.

Utilisez-vous des piles au manganèse? Un fonctionnement continu de 12 heures est obtenu avec des piles alcalines.

Mise au rebut des appareils électriques et électroniques usagés (applicable aux pays européens disposant d'un système de collecte et de tri des ordures)

Ce symbole sur le produit ou sur son emballage signifie que ce produit ne doit pas être traité comme un déchet domestique. À la place, il doit être amené au point de collecte pertinent pour le recyclage des équipements électriques et électroniques. En veillant à ce que ce produit soit correctement mis au rebut, vous aiderez à empêcher les éventuelles conséquences négatives sur l'environnement et la santé humaine qui pourraient autrement être causées par un rejet inapproprié de ce produit. Le recyclage des matériaux aidera à économiser les ressources naturelles. Pour des informations plus détaillées sur le recyclage de ce produit, veuillez contacter notre mairie, le service de traitement des ordures ou le magasin où vous avez acheté le produit.

ITOHPIA Iwamotocho 2chome Bldg. 2F, 2-11-2, Iwamoto-cho,

Chiyoda-ku, Tokyo 101-0032, Japon

Site web : http://www.zoomo.co.jp
