Type de produit	Rideau d'air
Marque	NOIROT
Modèle	RIDEAUX AIR
Dimensions du boîtier de commande (LxHxE)	147 x 71 x 28 mm
Alimentation électrique	230 V monophasé ou 400 V triphasé (selon modèle)
Puissance	De 2,25 kW à 12 kW selon modèle
Courant absorbé max	52,17 A en 230 V / 17,32 A en 400 V
Vitesses de ventilation	Petite et grande
Modes de fonctionnement	Ventilation seule (air ambiant) ou chauffage (petite ou grande puissance)
Thermostat	Réglable de 1 à 9
Type de commande	Boîtier électronique avec afficheur et molettes
Nombre de rideaux pilotables	Jusqu'à 20 appareils en maître/esclave
Raccordement commande	2 fils basse tension non polarisés
Sécurité	Sécurité thermique à réarmement manuel (voyant rouge)
Garantie	2 ans contre vices de fabrication
Entretien	Nettoyage régulier de la grille et des turbines
Norme d'installation	NFC 15-100 (France)
Poids (non spécifié)	Environ 15 kg (estimation pour un rideau d'air de cette puissance)

FOIRE AUX QUESTIONS - RIDEAUX AIR NOIROT

Comment installer le rideau d'air NOIROT RIDEAUX AIR ?

L'installation doit être conforme à la norme NFC 15-100. Fixez l'appareil au plafond ou au mur en utilisant le gabarit fourni. La sortie d'air doit être près du mur. Utilisez des vis Ø6 pour les pattes de fixation. Raccordez l'alimentation selon le schéma électrique fourni.

Quel est le raccordement électrique nécessaire ?

L'appareil est livré en Tri 400V + Neutre. Le moto-ventilateur fonctionne en 230V monophasé. Consultez le tableau des courants pour choisir la section et la protection des conducteurs. Pour le raccordement sans commande, shuntez la borne AUX et L.

Comment monter le boîtier de commande ?

Vous pouvez le monter en saillie avec l'adaptateur mural fourni ou l'encastrer dans une boîte standard. Passez les 2 fils d'alimentation, vissez l'adaptateur, puis fixez le boîtier. Raccordez les fils au bornier et clipser la façade.

Comment régler la température ?

Utilisez les touches + et - pour ajuster le thermostat de 1 à 9. Plus l'index est élevé, plus la température de consigne est haute. Réglez sur 9 pour un soufflage toujours chaud. Réduisez si la pièce est trop chaude.

Que faire si l'afficheur indique 'EE' ?

L'affichage 'EE' indique un défaut de sonde. L'installation s'arrête tant que le problème persiste. Contactez un réparateur agréé.

Comment verrouiller/déverrouiller le boîtier ?

Appuyez simultanément sur les touches + et -. En verrouillage, 'blo' apparaît. En déverrouillage, 'deb' apparaît. Le verrouillage bloque toutes les fonctions, y compris la molette.

Que faire en cas de déclenchement de la sécurité thermique ?

La sécurité thermique à réarmement manuel arrête l'appareil et allume un voyant rouge. Vérifiez que les grilles ne sont pas obstruées, nettoyez si nécessaire, attendez 5 minutes puis appuyez sur le bouton rouge. Si le défaut persiste, appelez un professionnel.

Comment entretenir l'appareil ?

Nettoyez régulièrement la grille d'aspiration et les turbines de ventilation. Avant toute intervention, coupez l'alimentation via le tableau électrique.

Puis-je utiliser plusieurs rideaux d'air avec un seul boîtier ?

Oui, le boîtier de commande peut piloter jusqu'à 20 rideaux d'air dans un même local en configuration maître/esclave. Les appareils se relient entre eux par un fil supplémentaire.

Quelle est la garantie ?

Le constructeur garantit les appareils 2 ans contre tout vice de fabrication. La garantie couvre le remplacement ou la réparation en usine des pièces défectueuses. Elle ne s'applique pas en cas d'usage anormal, de négligence ou de transformation du matériel.

MODE D'EMPLOI RIDEAUX AIR NOIROT

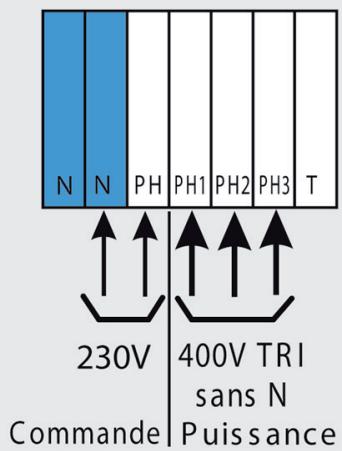

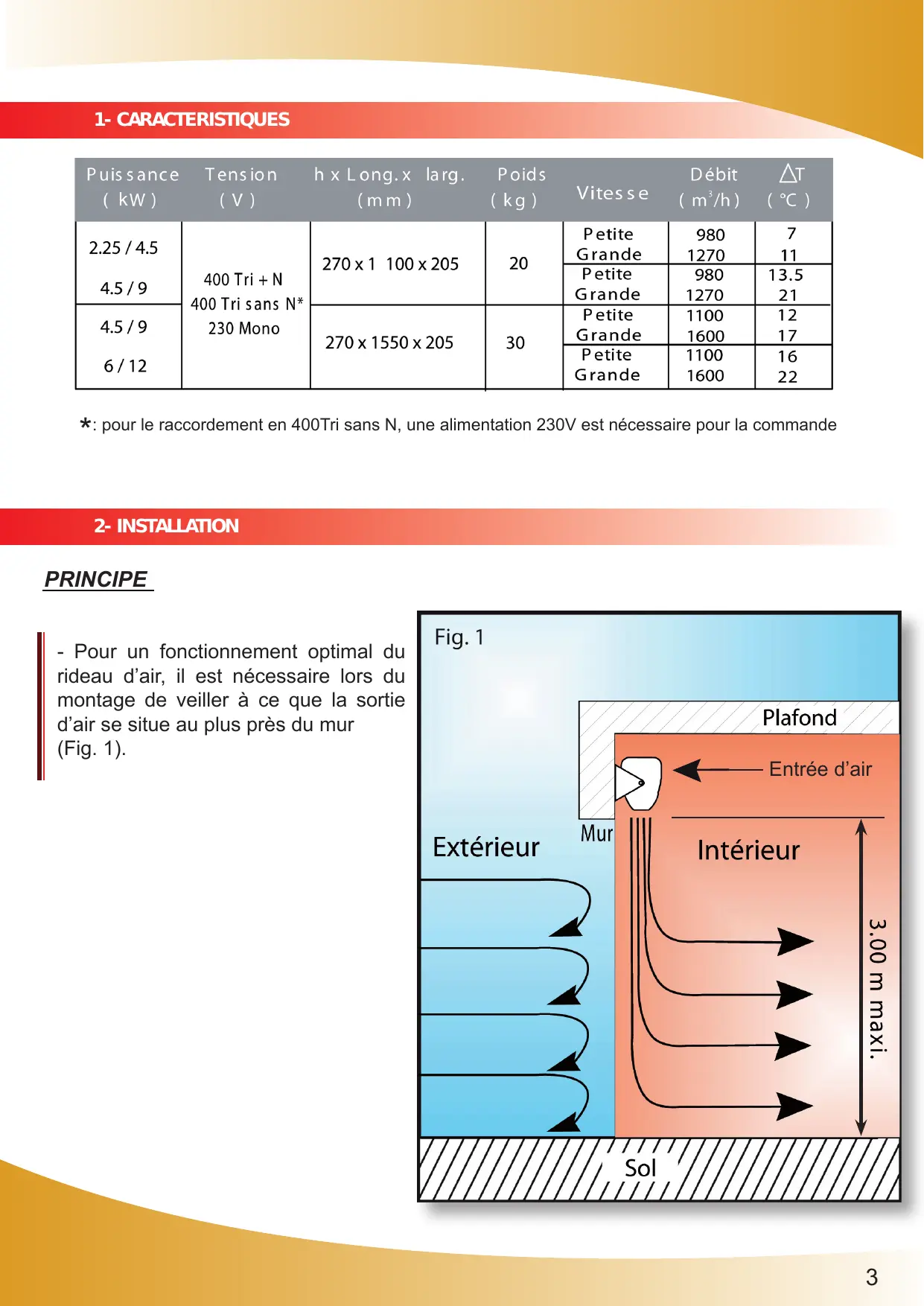

*: pour le raccordement en 400Tri sans N, une alimentation 230V est nécessaire pour la commande

2- Installation

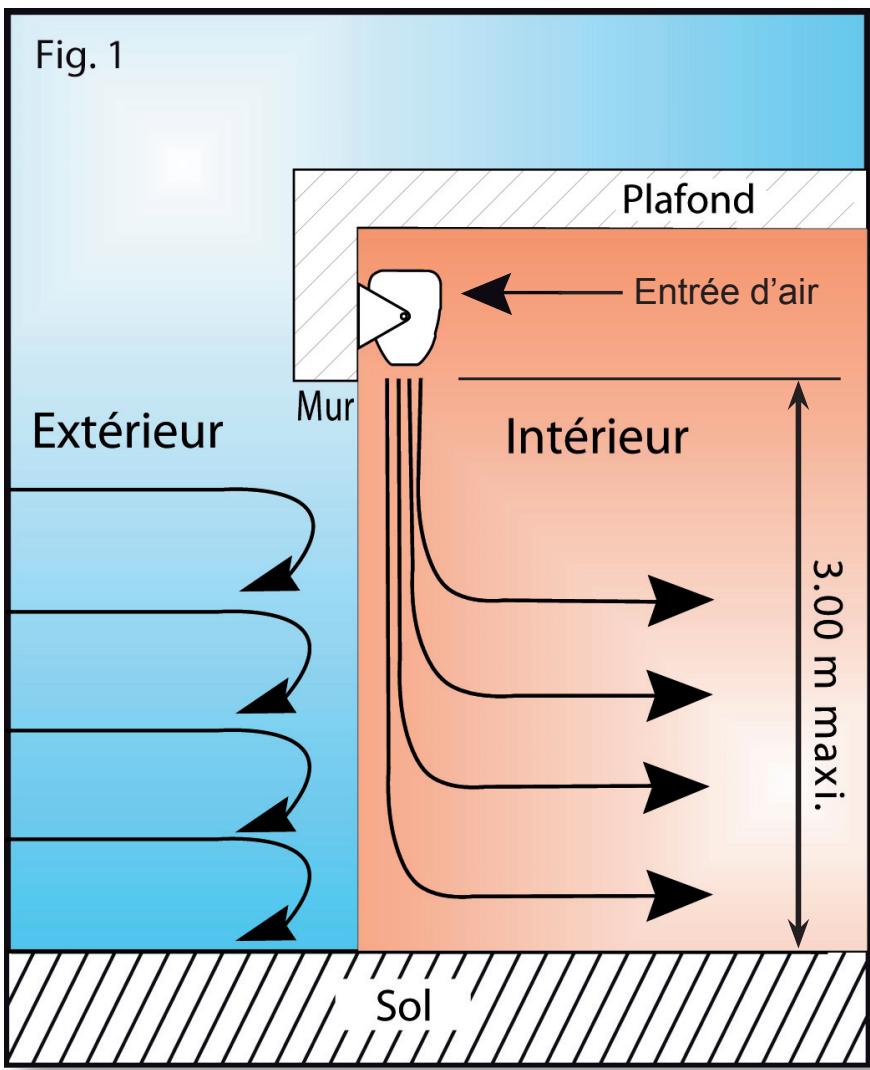

• Pour un fonctionnement optimal du rideau d'air, il est nécessaire lors du montage de veiller à ce que la sortie d'air se situe au plus près du mur (Fig. 1).

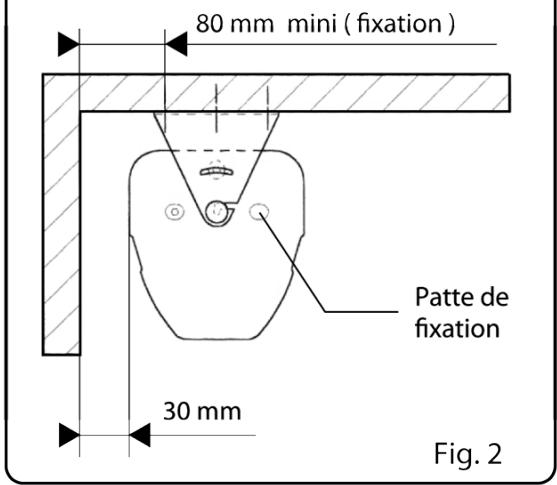

Fixation au plafond

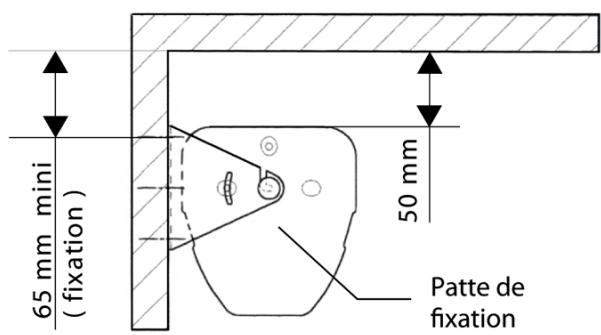

Fixation au mur Fig. 3

Fig. 4

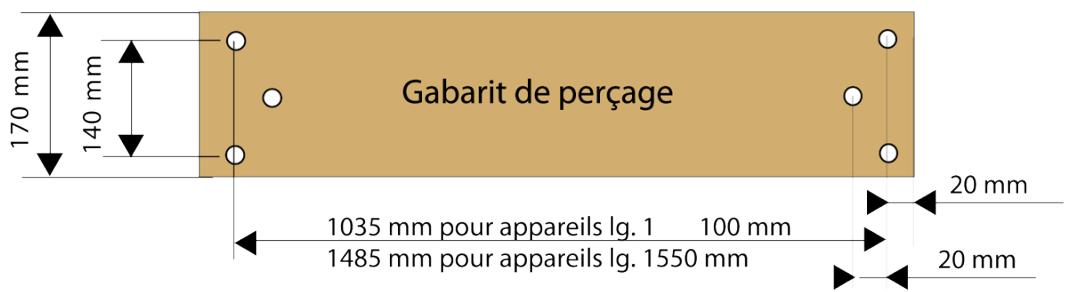

• Découper le gabarit se situant sur le carton d'emballage (Fig. 4).
• Percer les trous de fixation suivant les positions indiquées par le gabarit ainsi que la cote minimum à respecter (Fig. 2 et Fig. 3).
• Fixer les pattes de fixation (vis Ø 6 conseillées).
• s. Serrer l'ensemble à l'aide des 2 vis Ø6 et des rondelles fournies.
• L'installation des rideaux d'air doit être en conformité avec la norme en vigueur dans le pays d'installation (NFC 15-100 pour la France).
• La section et la protection des conducteurs doit être en rapport avec le tableau ci-dessous :

REFERENCE	PUISSANCE RIDEAU D'AIR	ALLURE	COURANT ABSORBRE PAR PHASE		Courant absorbé moteur + contacteur (en régime)
			230 V Mono	400 V
3404.1.BB	2.25 / 4.5 KW	petite	9.78 A	3.25 A	Moins de 1A
		grande	19.57 A	6.50 A
3404.2.BB	4.5 / 9 KW	petite	19.57 A	6.50 A
		grande	39.13 A	12.99 A
3404.3.BB	4.5 / 9 KW	petite	19.57 A	6.50 A
		grande	39.13 A	12.99 A
3404.4.BB	6 / 12 KW	petite	26.08 A	8.66 A
		grande	52.17 A	17.32 A

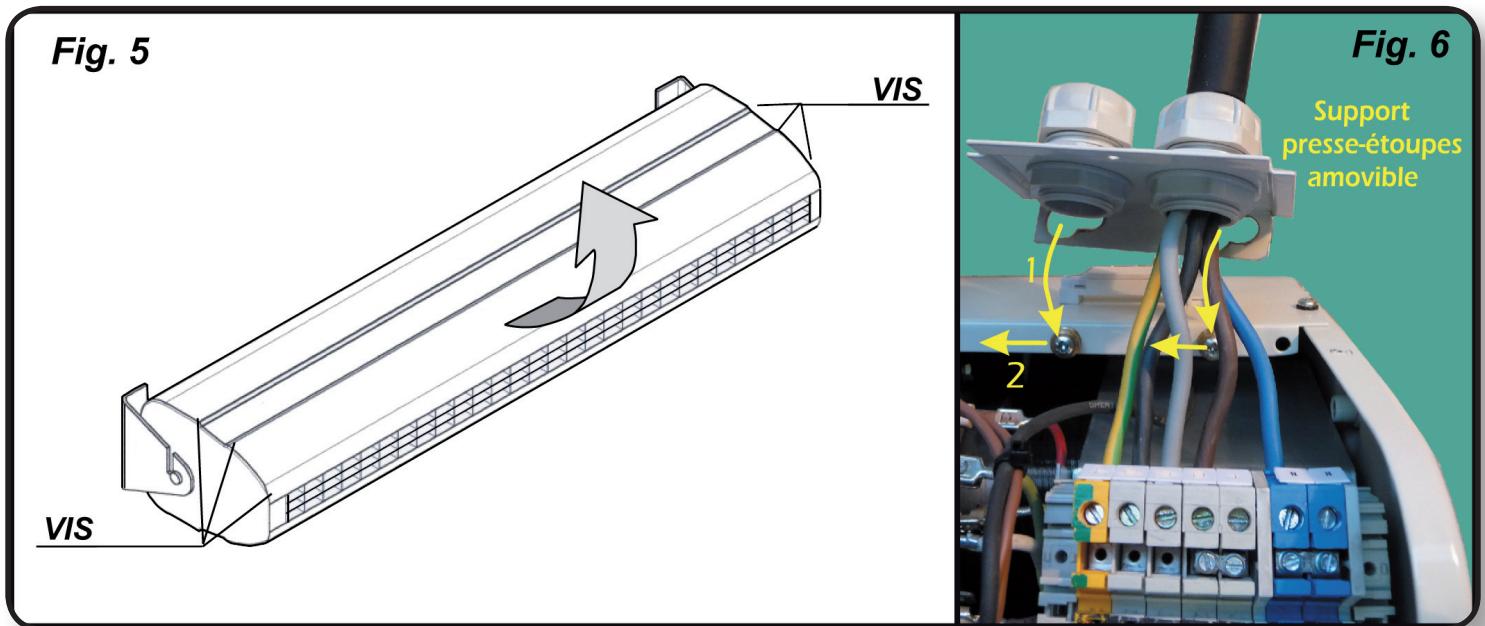

• Pour effectuer le raccordement, il faut retirer la partie avant. Pour cela, retirer les 6 vis de fixation du panneau avant (celui avec la grille d'aspiration) pour le dégager.
• L'appareil est équipé d'un support presse-étoupes amovible (Fig. 6) afin de faciliter le raccordement des câbles d'alimentation. Faire glisser le support de gauche à droite pour le retirer. NOTA : il est impératif de remonter ce support sur l'appareil une fois les câbles passés et serrés.

• Les appareils sont livrés en Tri 400V + Neutre.
• Le moto-ventilateur fonctionne en monophasé 230 V.

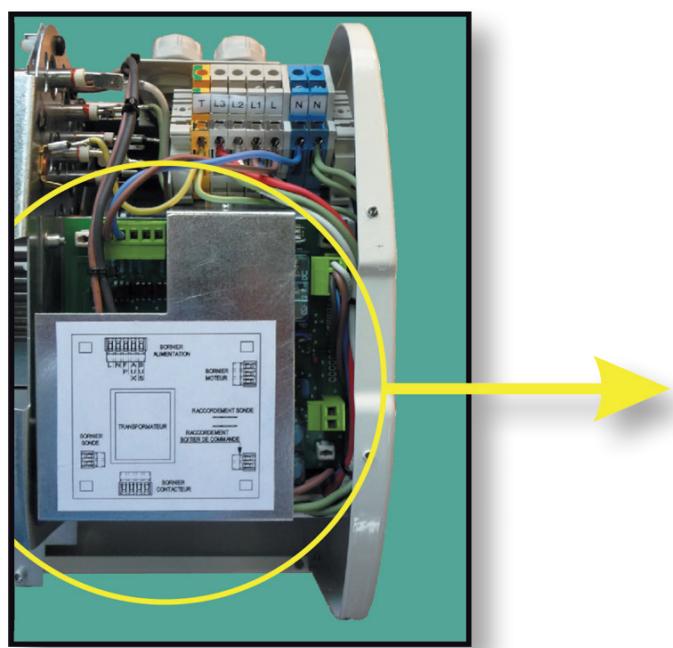

• Les fils d'alimentation secteur se raccordent sur les blocs de jonction réservés à cet effet en prenant soin de bien serrer les vis.
• Le chassis portant les résistances est isolé et doit le rester (montage double isolement).

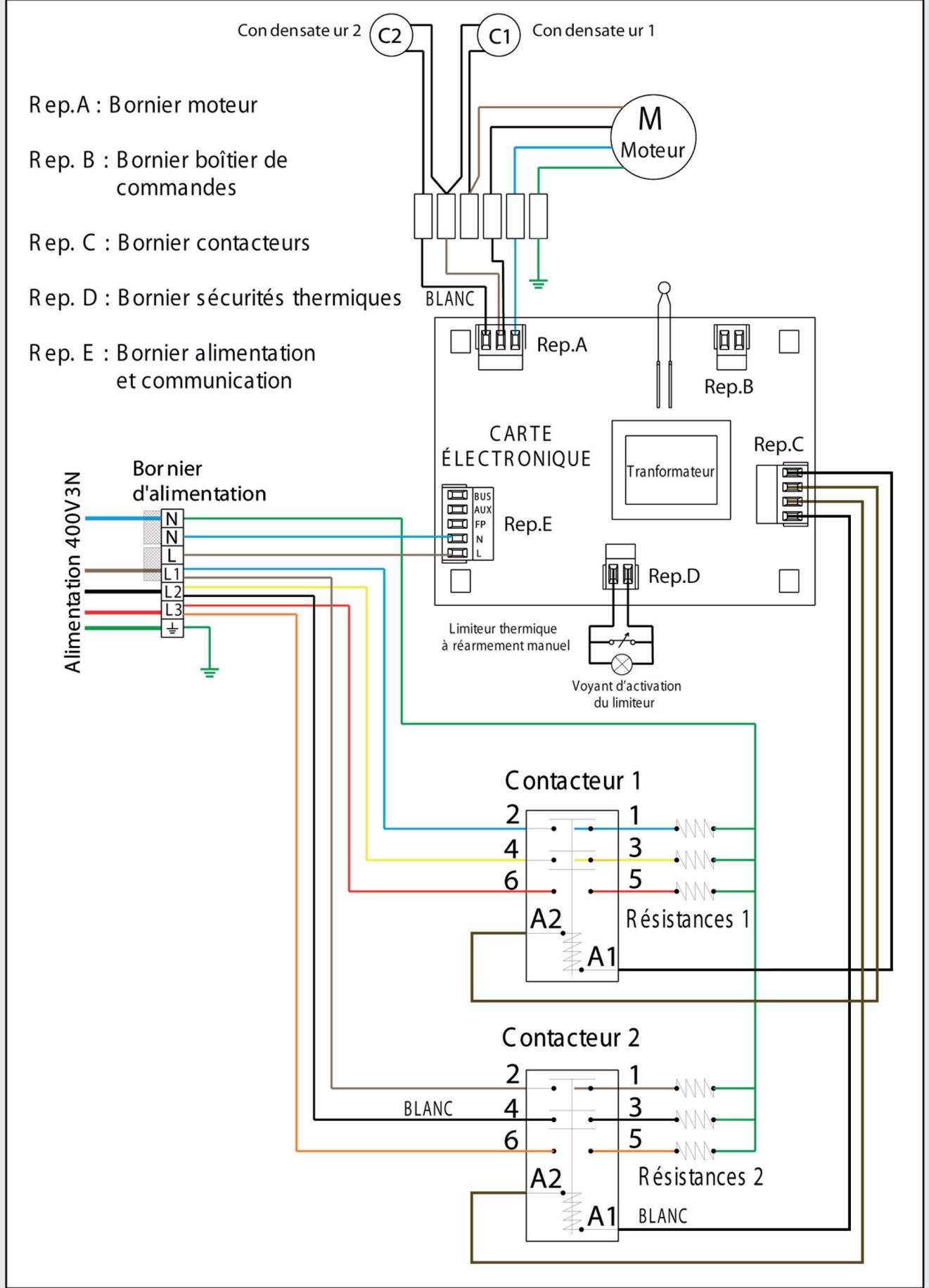

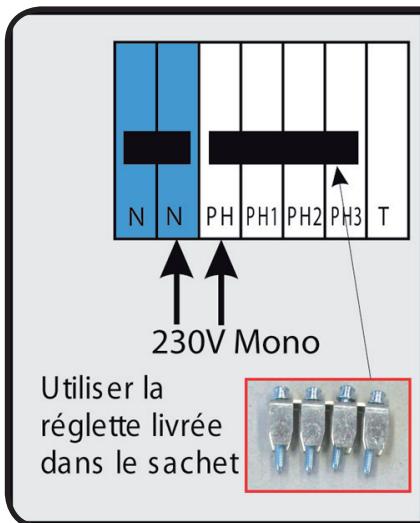

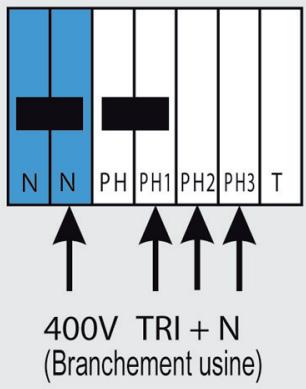

• Pour les changements de tension, se conformer à la figure ci-dessous :

Fig. 7

• Le boîtier de commande est équipé d'un afficheur qui permet de visualiser les différents modes de fonctionnement.
• Il se raccorde à l'appareil avec seulement deux fils. Tension non polarisée.
• Le boîtier permet de piloter jusqu'à vingt rideaux d'air dans un même local.

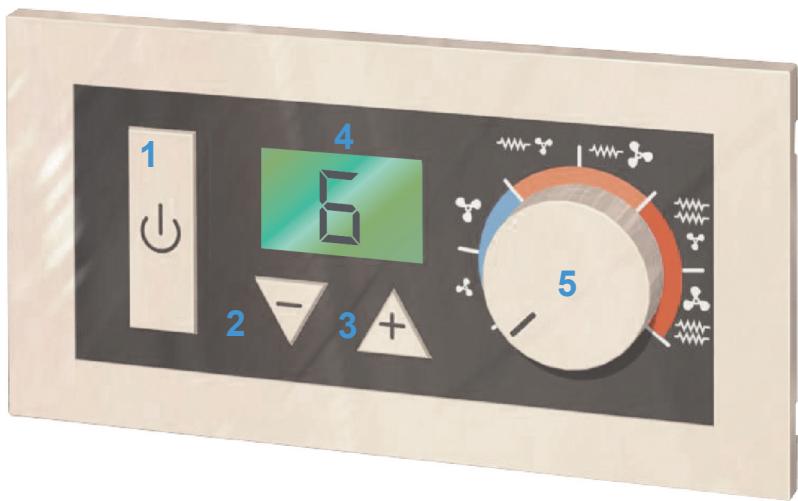

1- Touche Marche/Arrêt chauffage/ventilation 2/3- Touches “-” et “+” 4- Écran de visualisation 5- Bouton de selection de l'allure de fonctionnement

Dimensions (LxHxE) : 147 x 71 x 28 mm

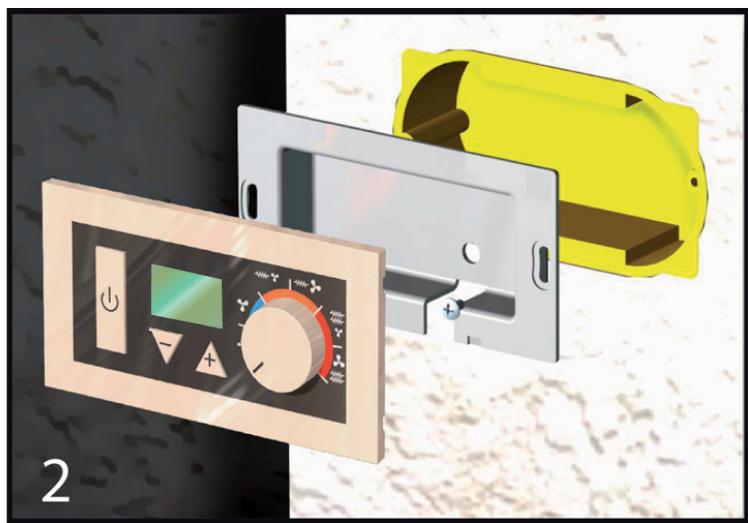

Montage du boîtier de commande

Le boîtier de commande se monte au besoin en saillie murale grâce à son support (1) ou s'insère dans les boîtes d'encastrement mural standardisées (2).

• En fonctionnement maître / esclave, un boîtier de commande peut commander jusqu'à 20 appareils dans un même local.

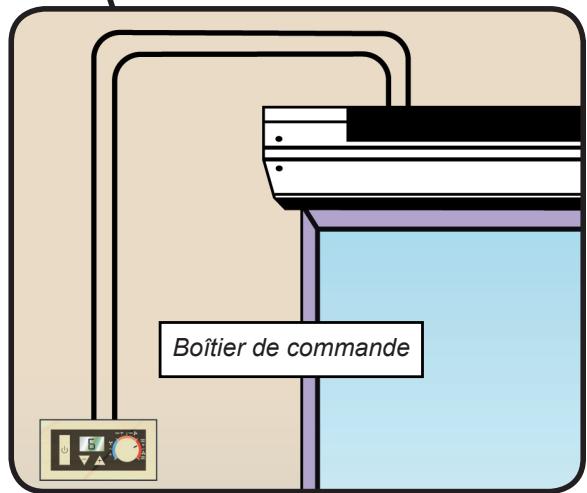

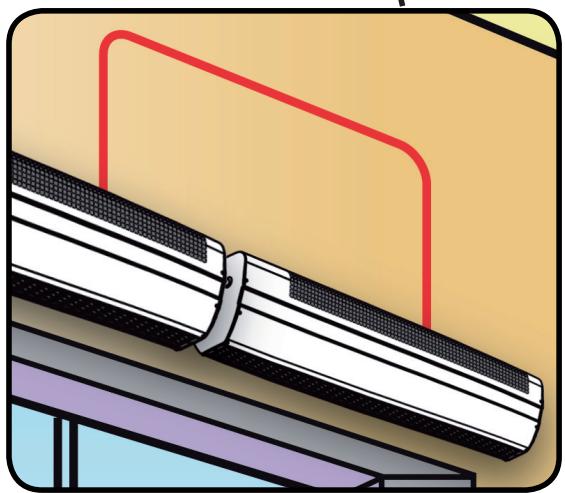

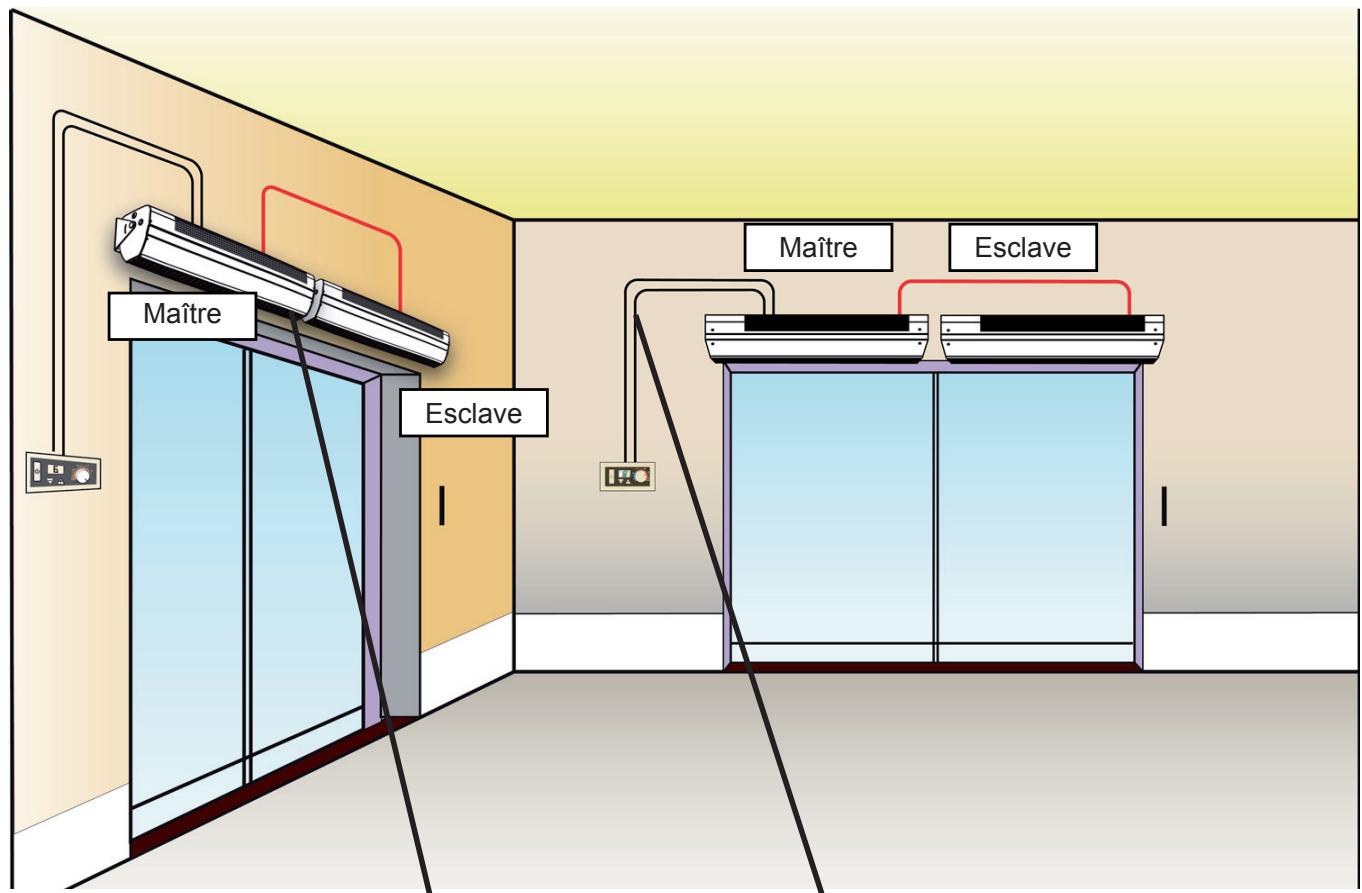

Une communication optimisée

• Le boîtier est raccordé à l'appareil par 2 fils basse tension non polarisés* et les appareils sont raccordés entre eux par un seul fil.

Liaison par 1 fil entre les appareils

Liaison par 2 fils basse tension non polarisée* (inversable)

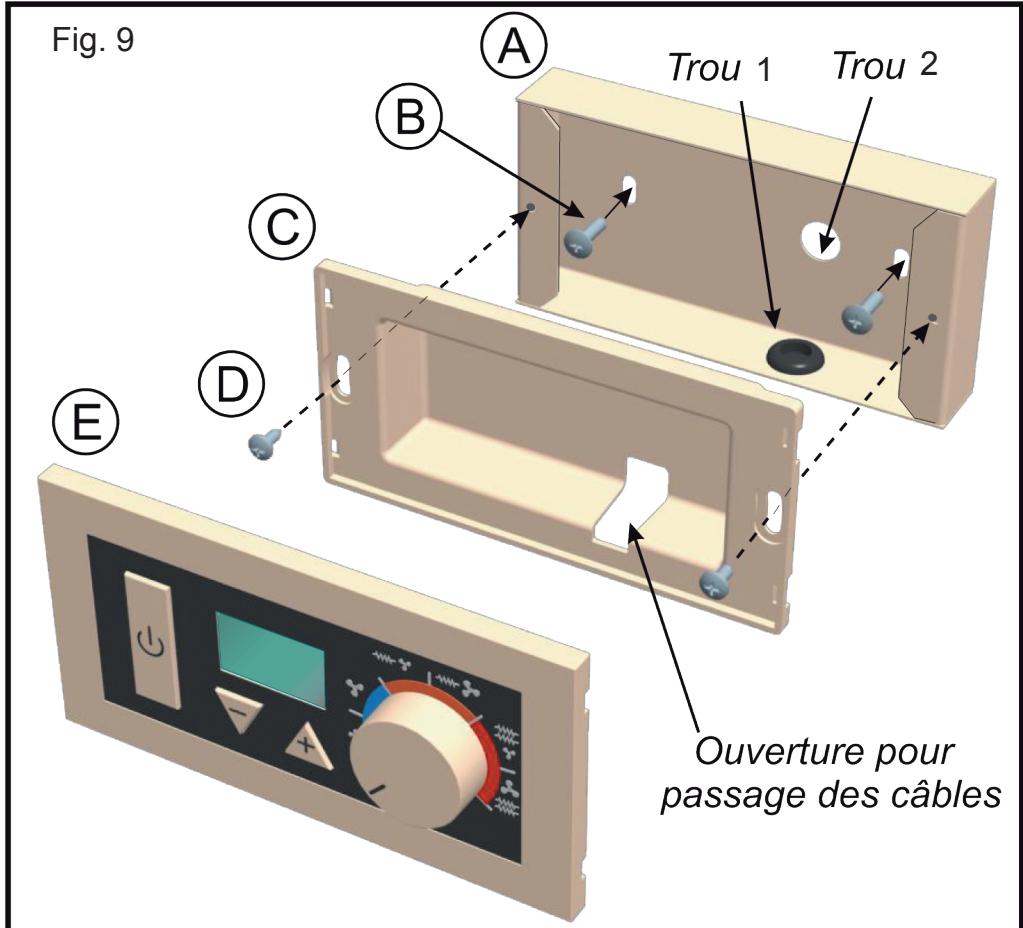

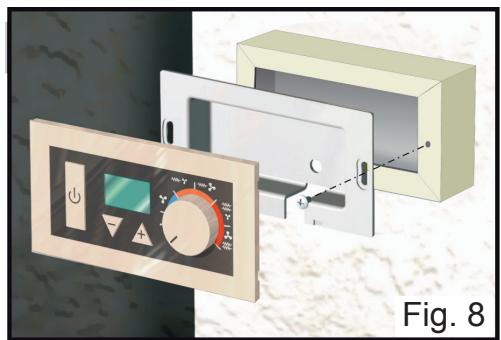

Montage en saillie sur un mur :

• Le boîtier de commande est livré d'origine avec un adaptateur mural qui permet le montage sur n'importe quelle paroi (Fig. 8):

Fig. 8

1- Faire passer les 2 fils d'alimentation du boîtier de commande à travers le "trou 1" ou le "trou 2" en fonction de la configuration de l'installation (percer l'opercule du passage fil si vous utilisez le "trou 2"). 2- Visser l'adaptateur mural (A) sur la paroi à l'aide de 2 vis Ø5.5mm maxi (B) non livrées avec le kit. 3- Séparer le fond du boîtier de commande (C) de la façon (E) à l'aide d'un tournevis (Fig. 10). 4- Faire passer les fils d'alimentation par l'ouverture prévue à cet effet sur le fond du boîtier, puis visser le fond avec les 2 vis à tôle sur l'adaptateur mural. (D: livrées dans le sachet). 5- Insérer les fils d'alimentation dans les entrées du bornier de raccordement de la façon du boîtier (voir Fig. 11). 6- Clipser la façon sur le fond du boîtier.

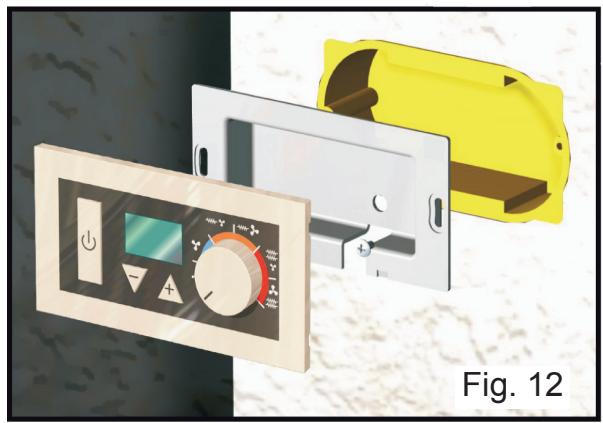

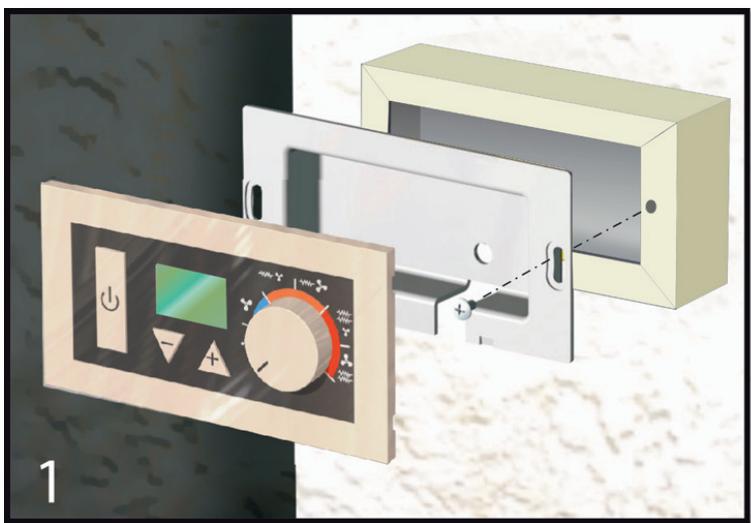

Montage dans un boîtier d'encastrement mural standard:

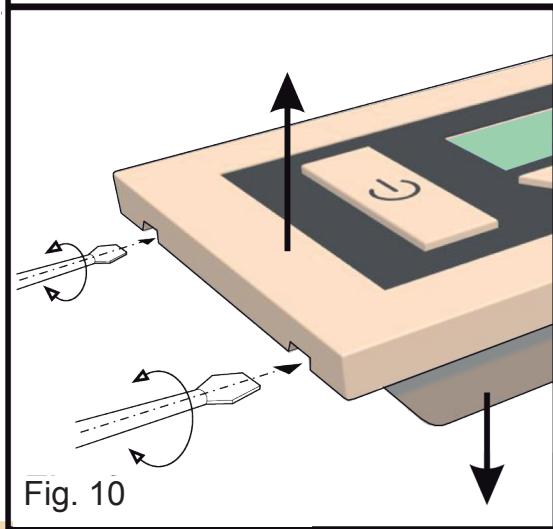

1- Séparer le fond du boîtier de commande (C) de la façade (E) à l'aide d'un tournevis (Fig.10). - Faire passer les fils d'alimentation par l'ouverture prévue à cet effet sur le fond du boîtier (fig.9), puis visser le fond avec les 2 vis (D) sur le boîtier d'encastrement.

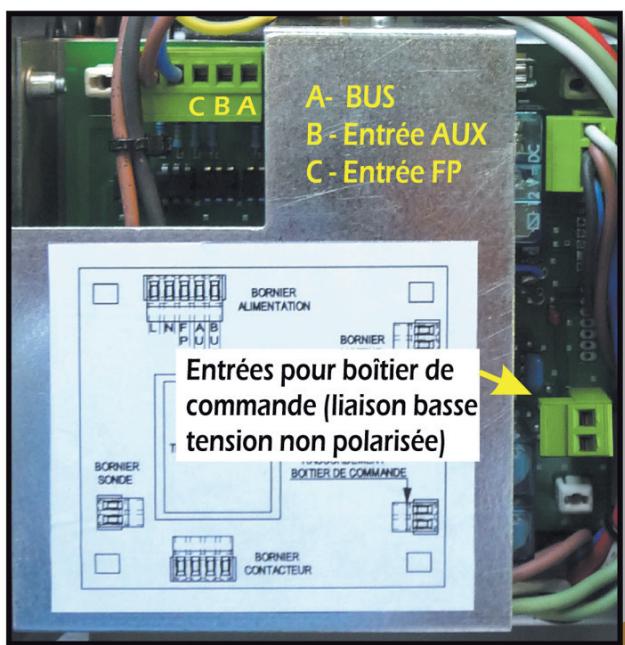

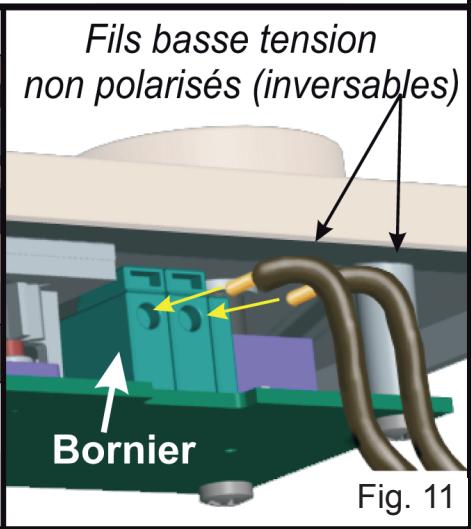

2- Insérer les fils d'alimentation dans les entrées du bornier de raccordement (voir Fig. 11) fixé sur la façon. 3- Clipser la façon sur le fond du boîtier.

Raccordement

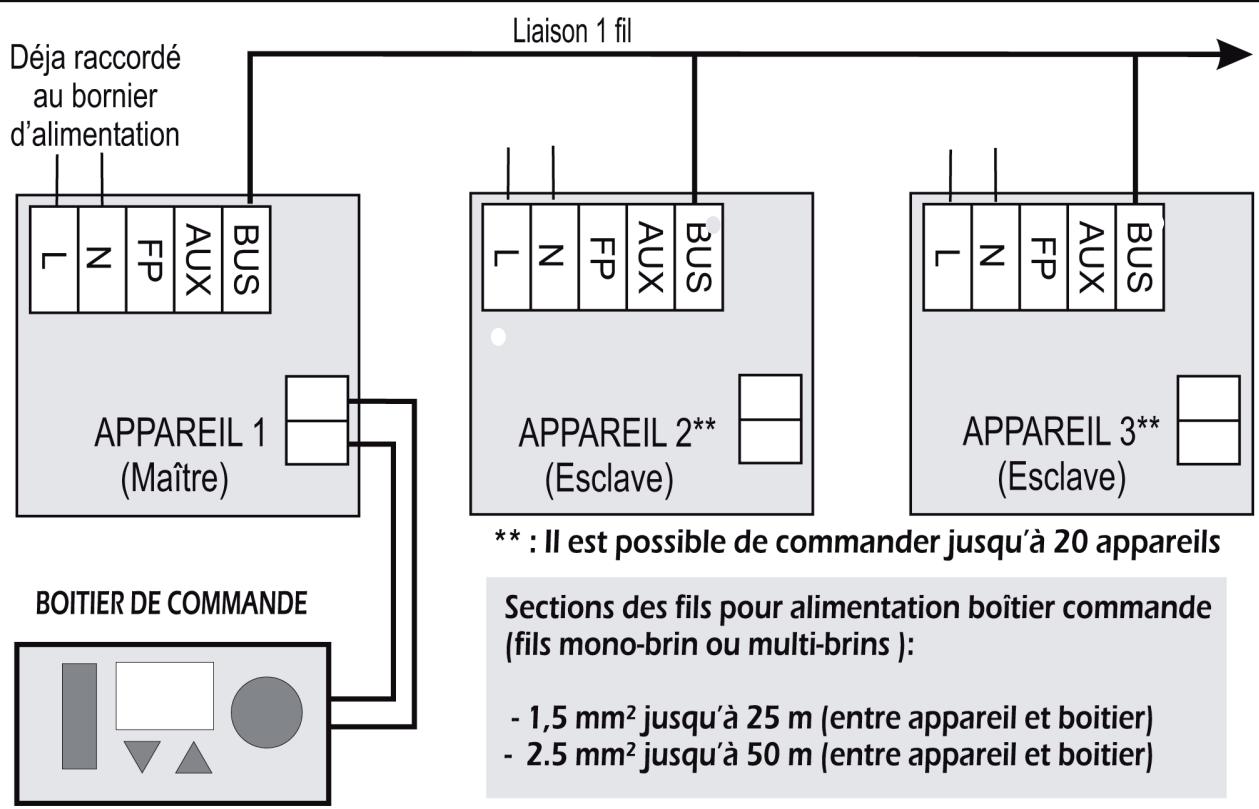

• Le raccordement s'effectue selon le schéma ci-dessous :

ATTENTION : avant toute mise en route du système, il est impératif de finir le branchement de toute l'installation, afin que la reconnaissance du mode de commande soit réalisée.

Mise en route :

• Pour le mettre en marche le boîtier de commande, appuyer sur la touche marche/arrêt. L'écran s'allume.

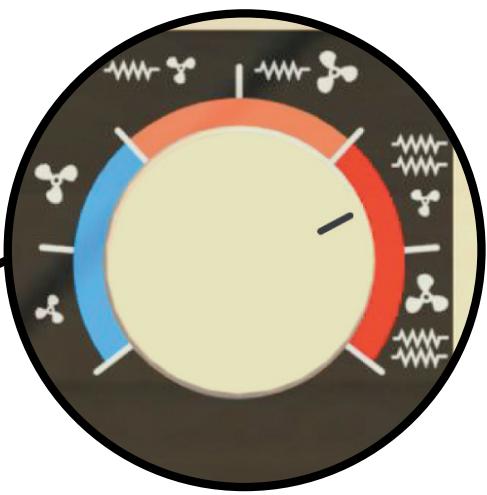

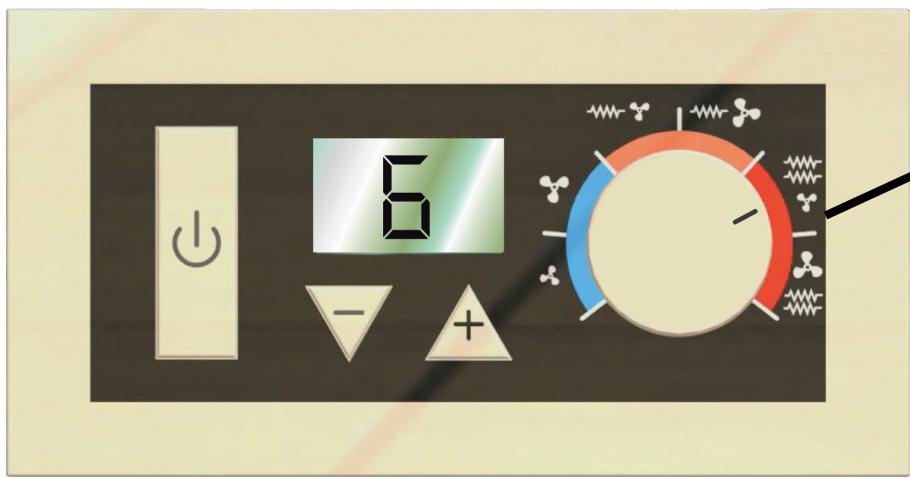

Sélection de l'allure de fonctionnement :

Positionner la molette de réglage sur le mode souhaité :

• : Ventilation de l'air ambiant avec petite vitesse de ventilation
• Ventilation de l'air ambiant avec grande vitesse de ventilation
• Petite puissance de chauffe avec petite vitesse de ventilation

---

• : Grande puissance de chauffe avec petite vitesse de ventilation
• Grande puissance de chauffe avec grande vitesse de ventilation

NOTA : Sur les zones et (zone en bleu) l'appareil souffle l'air ambient. L'afficheur affiche un signal "Fd" (Froid).

Réglage du thermostat :

Utiliser les touches “+” ou “—” pour modifier le réglage du thermostat indexé de 1 à 9. Régler le boîtier sur 9 pour avoir un soufflage toujours chaud. S'il fait trop chaud dans le local, réduisez le réglage d'un index. S'il fait toujours trop chaud dans le local, recommencez l'opération jusqu'à atteindre une température satisfaisante.

Arrêt :

Appuyer sur la touche pour arrêter le(s) appareil(s).

Dès l'appui sur la touche :

• L'installation s'arrête au bout de 3 secondes environ dans le cas d'un fonctionnement en ventilation froide.
• Si l'appareil est en chauffe, les résistances se coupent et la ventilation s'arrête au bout d'une minute environ (le temps d'évacuer la chaleur contenue dans les résistances).

Pendant ce temps l'afficheur affiche un signal d'hélice en rotation puis l'appareil s'éteint.

Verrouillage du boîtier de commande :

Appuyer simultanément sur les touches “+” et “—”. Répéter l'opération pour déverrouiller. L'affichage “blo” apparait lors de l'appui sur une touche pendant le verrouillage, et “deb” pour le déverrouillage.

bloqué

Ce verrouillage bloque toutes les fonctions du boîtier (le changement de la position de la molette ne sera pas pris en compte).

débloque

Voyant de chauffe :

Lorsque l'appareil est en chauffe (résistances en fonctionnement), un point noir apparaît en haut à gauche de l'écran.

Défaut sonde :

L'affichage EE apparait en cas de problème avec la sonde de l'appareil. L'installation s'arrête tant que le problème persiste.

Mise en route :

Un programmateur (ordres GIFAM ou gestionnaire MDE) doit être relié sur la carte électronique de l'appareil maître (Entrée FP).

Les ordres du programmateur sont prioritaires par rapport au boîtier de commande.

Le boîtier détectera automatiquement l'ordre envoyé par le programmateur (Confort, Eco, Hors Gel, Confort -1°C et -2°C, Arrêt chauffage).

Les ordres de programmation :

HORS GEL : l'afficheur indique HG et la régulation s'effectue à une température de consigne.

ARRET : l'afficheur indique OFF, les résistances s'arrêtent et le moteur continue de tourner quelques secondes (environ 3 secondes en ventilation d'air ambiant, environ 1 minute en position chauffage) afin d'évacuer la chaleur contenue dans les résistances.

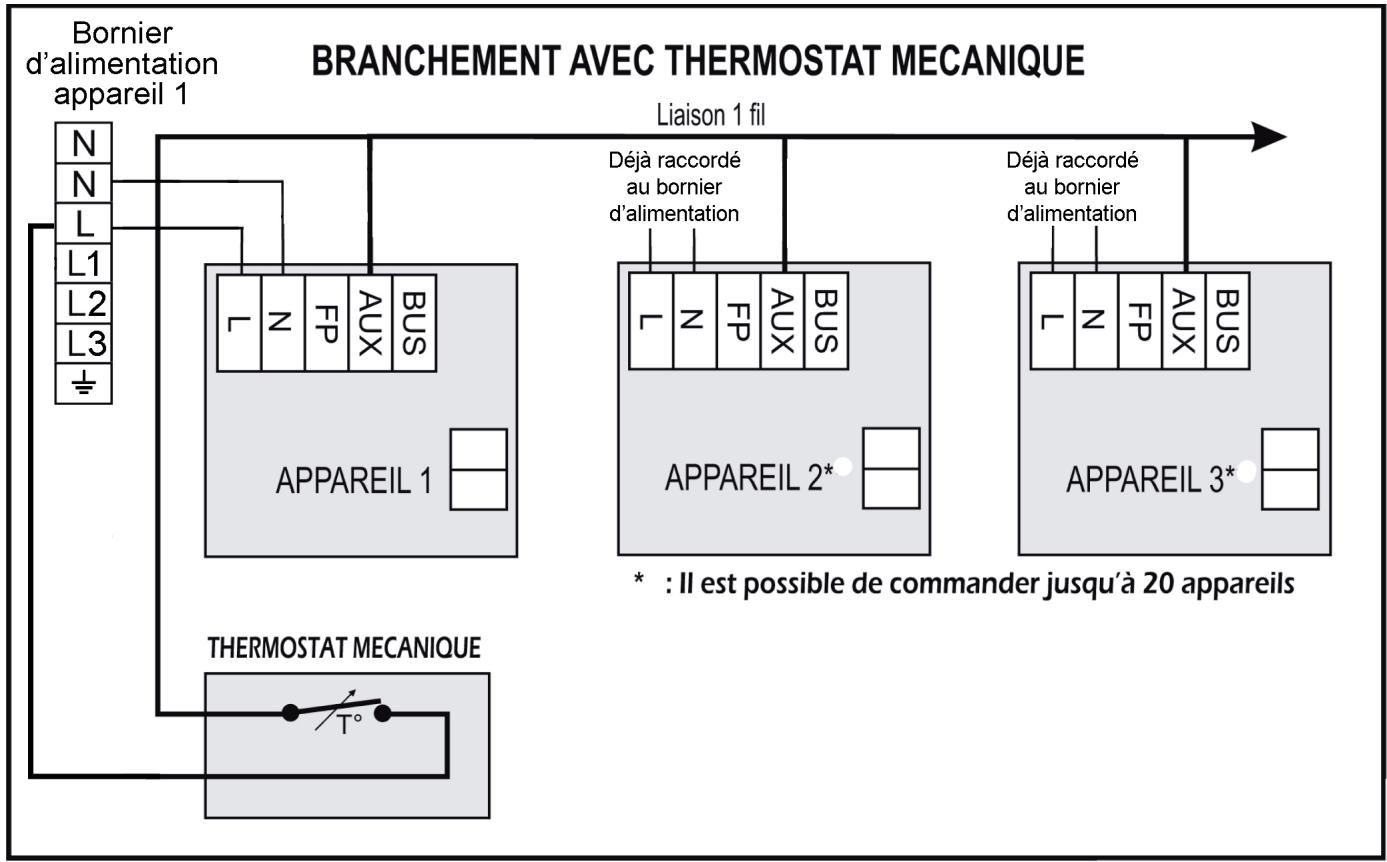

Raccordement sans commande:

• Si vous souhaitez utiliser le rideau d'air sans commande (pas de thermostat ni de boîtier électronique...), suivez la procédure ci-dessous :

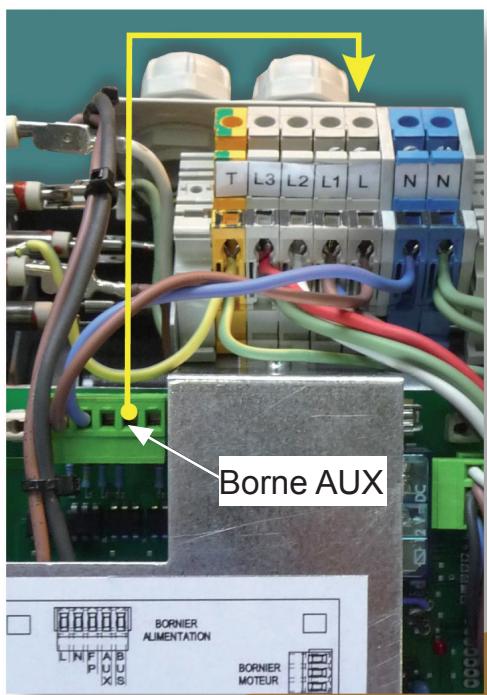

• Ajouter un shunt entre la borne “AUX” du bornier de la carte électronique et la borne “L” (phase) du bornier d'alimentation de l'appareil.

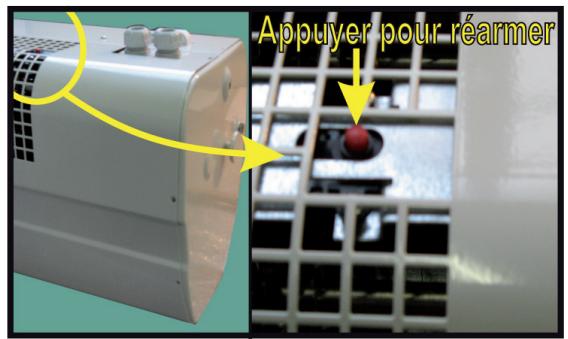

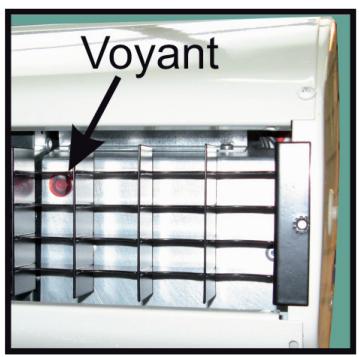

• Cet appareil est équipé d'une sécurité thermique à réarmement manuel. En cas de fonctionnement anormal, la sécurité thermique arrête le fonctionnement de l'appareil, et le voyant rouge situé au niveau de la grille s'allume.
• Vérifiez que les grilles d'entrée d'air ne sont pas obstruées et nettoyer si besoin. Attendre 5 minutes environ avant de remettre en service en appuyant sur le bouton rouge de la sécurité.
• Si le défaut persiste, appeler un réparateur/agréé.

7-ENTRETIEN

Cet appareil de construction robuste ne nécessite aucun entretien particulier. Cependant, il faudra nettoyer régulièrement la grille de l'appareil ainsi que les turbines de ventilation.

IMPORTANT : Pour toute intervention sur l'appareil, couper obligatoirement le courant par l'intermédiaire des dispositifs de coupure omnipolaires du tableau électrique (puissance et commandes).

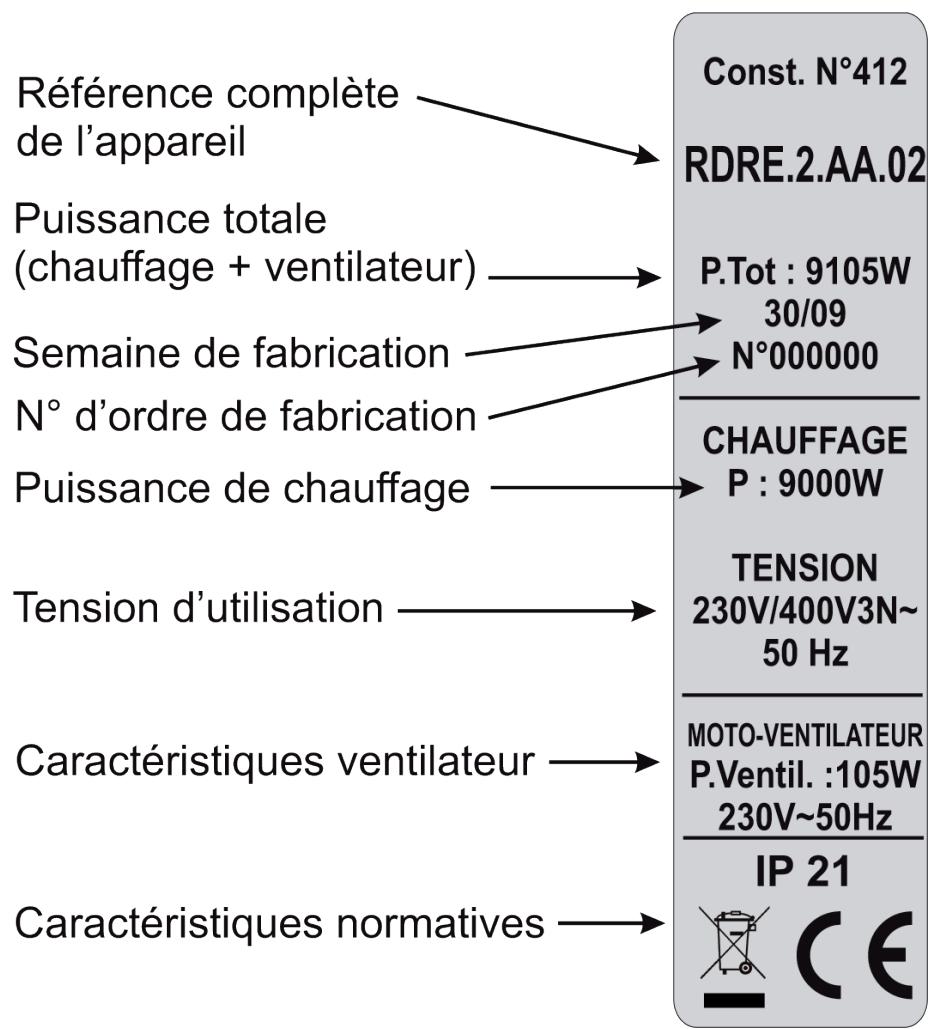

IMPORTANT : Les caractéristiques de l'appareil sont indiquées sur l'étiquette signalétique, collée sur le dessus de l'appareil, près des entrées de câbles.

La garantie est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur garantit ses appareils de chauffage électrique 2 ANS contre tous vices de fabrication. Dès que l'accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d'emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour quelle cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des déféctuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d'installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel.

Assurance du personnel :

En cas d'accident survenant à quel que moment et pour quelle cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et à sa fourniture.

Contestation :

Dans le cas de contestation, quelles que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.
