GT-3 - Processeur d'effets pour guitare BOSS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multi-effets pour guitare électrique
Caractéristiques techniques principales	Processeur de signal numérique, modélisation d'amplis, effets intégrés
Alimentation électrique	Adaptateur secteur inclus, alimentation 9V
Dimensions approximatives	320 mm x 200 mm x 50 mm
Poids	1,5 kg
Compatibilités	Compatible avec la plupart des guitares électriques et acoustiques
Type de batterie	Non applicable (fonctionne avec adaptateur secteur)
Tension	9V
Puissance	Consommation maximale de 500 mA
Fonctions principales	Effets de modulation, réverbération, delay, simulateurs d'amplis
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter un professionnel pour la réparation
Informations générales utiles	Idéal pour les guitaristes souhaitant explorer une variété de sons et d'effets

FOIRE AUX QUESTIONS - GT-3 BOSS

Comment réinitialiser le BOSS GT-3 aux paramètres d'usine ?

Pour réinitialiser le BOSS GT-3, éteignez l'appareil, puis maintenez enfoncé le bouton 'Write' tout en le rallumant. Confirmez la réinitialisation lorsque cela est demandé.

Pourquoi mon BOSS GT-3 ne produit-il aucun son ?

Vérifiez d'abord que le volume est réglé correctement. Assurez-vous également que les câbles sont bien connectés et que le mode 'Mute' n'est pas activé.

Comment mettre à jour le firmware du BOSS GT-3 ?

Téléchargez la dernière version du firmware depuis le site officiel de BOSS. Connectez le GT-3 à votre ordinateur via USB, ouvrez le logiciel de mise à jour et suivez les instructions à l'écran.

Mon BOSS GT-3 ne se connecte pas à mon ordinateur, que faire ?

Assurez-vous que le câble USB est en bon état et correctement branché. Vérifiez également les pilotes de votre ordinateur et assurez-vous qu'ils sont à jour.

Comment créer et sauvegarder un nouveau patch sur le BOSS GT-3 ?

Pour créer un nouveau patch, sélectionnez un patch vide, effectuez vos réglages, puis appuyez sur le bouton 'Write'. Choisissez un emplacement et confirmez pour sauvegarder votre patch.

Pourquoi les effets du BOSS GT-3 ne s'appliquent-ils pas à ma guitare ?

Vérifiez que vous avez correctement connecté votre guitare à l'entrée appropriée. Assurez-vous également que les effets sont activés dans votre patch.

Comment utiliser le BOSS GT-3 avec un amplificateur externe ?

Connectez la sortie du BOSS GT-3 à l'entrée de votre amplificateur. Assurez-vous de choisir le bon mode de sortie sur le GT-3 pour une compatibilité optimale.

Comment ajuster les paramètres de tonalité sur le BOSS GT-3 ?

Utilisez les boutons de contrôle situés sur le panneau pour ajuster les paramètres de tonalité comme les aigus, les médiums et les graves. Vous pouvez également accéder aux réglages avancés via le menu.

Comment sauvegarder mes réglages sur le BOSS GT-3 ?

Pour sauvegarder vos réglages, appuyez sur le bouton 'Write' après avoir effectué vos modifications. Sélectionnez un emplacement de sauvegarde et appuyez à nouveau sur 'Write' pour confirmer.

Comment résoudre les problèmes de latence sur le BOSS GT-3 ?

Vérifiez les paramètres de buffer de votre DAW si vous utilisez le GT-3 avec un ordinateur. Réduisez la taille du buffer pour diminuer la latence. Assurez-vous également que tous les câbles sont en bon état.

MODE D'EMPLOI GT-3 BOSS

■ Connexions. 2 Réglages 2

Sélection d'un son 3

■ Sélection d’un Patch à l’aide des pédales 3 ■ Sélection d’un Patch à l’aide de la molette VALUE............3

Réglage de la pédale 4

• Utilisation de la pédale en pédale Wah-Wah. 4 Réglages de la pédale de contrôle 5

Création de vos sons favoris. 6

■ Création des sons à l'aide de la touche EZ Edit. 6 ■ Création des sons pour chaque effet (réglage rapide)......7

Le GT-3 a été initialisé pour obtenir un son remarquable lorsque vous le connectez à l'entrée d'un Combo.

Afin d'utiliser le GT-3 de manière efficace, effectuez les connexions et les réglages suivants:

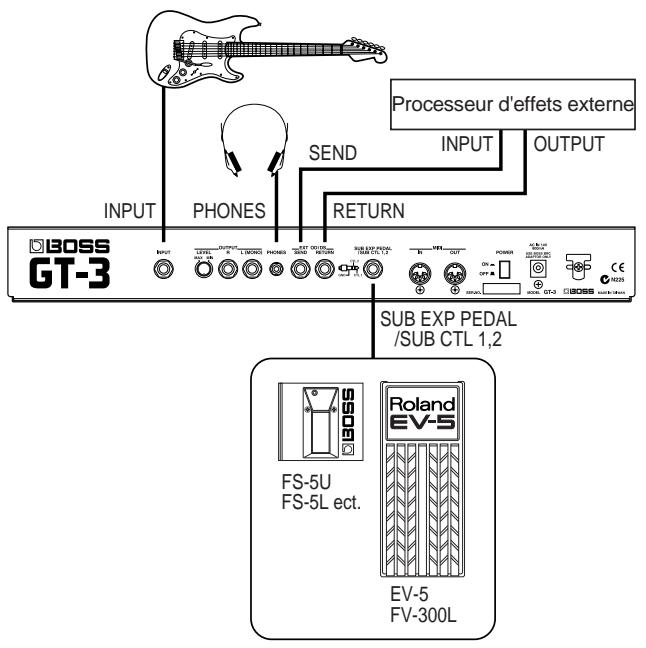

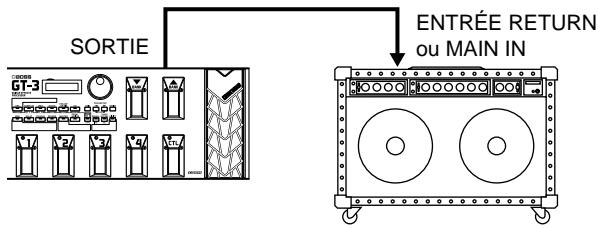

Connexions

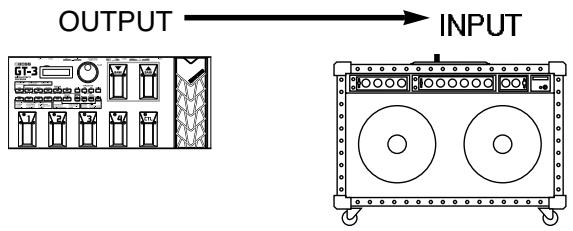

Connectez le GT-3 à l'entrée RETURN ou MAIN IN de l'amplificateur.

Vous pouvez ainsi obtenir le son du GT-3 sans passer par la section préamplification de l'amplificateur, qui détermine les qualités sonores de l'amplificateur.

• Si l'amplificateur n'est pas équipé d'un connecteur RETURN ou MAIN IN, effectuez la connexion sur l'entrée ordinaire, puis ajustez les réglages de tonalité de l'amplificateur de la façon suivante: BASS = 0, MIDDLE = 10, TREBLE = 0
• Si l'amplificateur est équipé des entrées L et H, connectez le GT-3 à l'entrée L.
• S'il est équipé d'une sélection de canaux, placez-le sur le canal normal (CLEAN).

Réglages

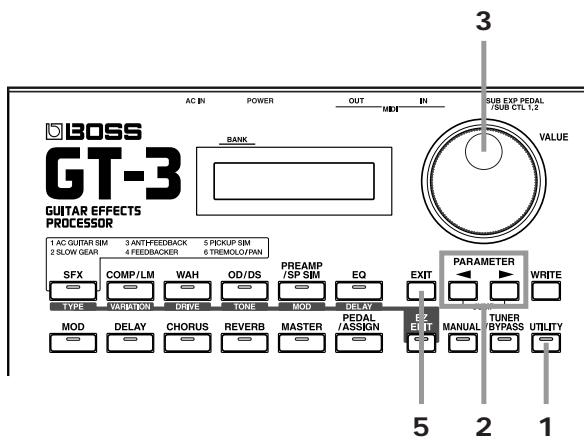

1. Appuyez une fois sur la touche [UTILITY].

Votre Setting? Gt. Amp(Combo)

1. Tournez la molette [VALUE] et sélectionnez Power Amp(Combo).

Votre Setting? Power Amp(Combo)

• Si vous utilisez un Stack, sélectionnez Power Amp(Stack).

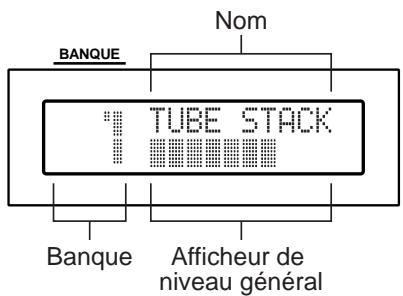

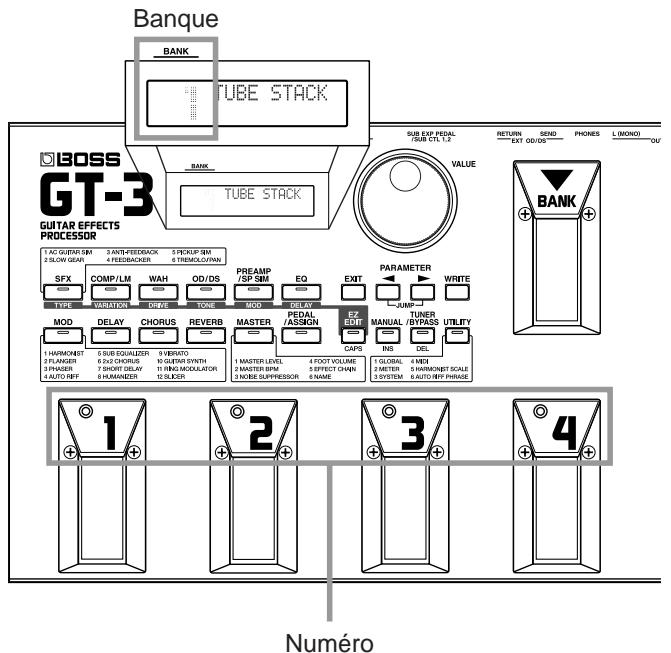

Le GT-3 compte 340 sons d'effet stockés. Chaque son est appelé "Patch."

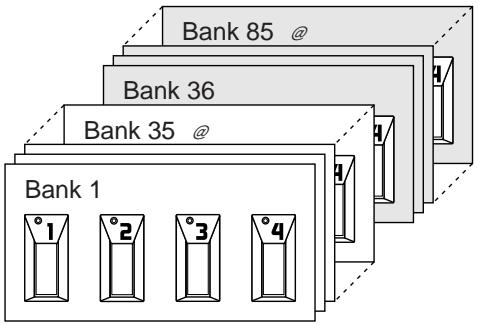

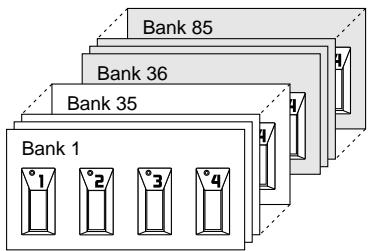

Les Patches sont organisés en "banques," par groupe de quatre Patches que vous pouvez sélectionner en appuyant sur le numéro [1] à [4] souhaité.

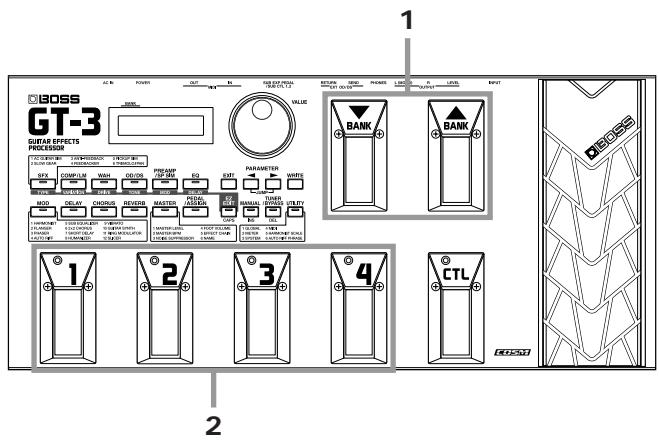

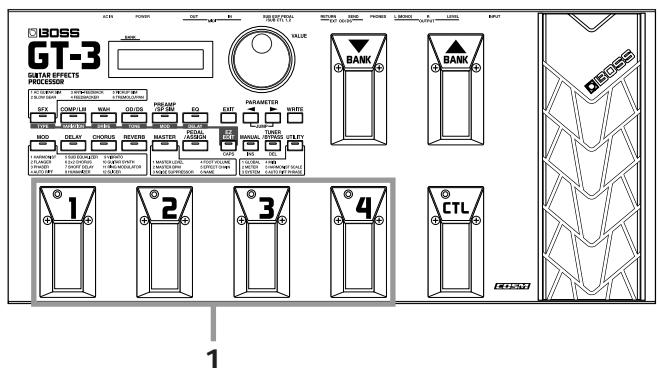

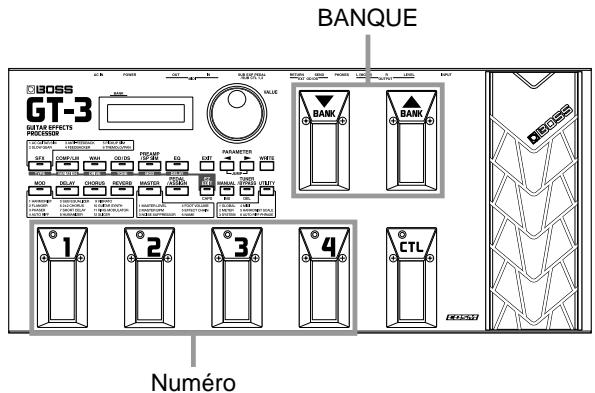

Sélectionner des patches d'une même banque :

Appuyez sur le numéro de pédale [1] à [4] correspondant au Patch souhaité.

Sélectionner le patch dans une autre banque :

Appuyez sur la pédale BANK [▼] ou [▲] pour sélectionner la banque souhaitée, puis appuyez sur le numéro de pédale [1] à [4] correspondant au Patch désiré.

Sélection d'un patch avec la molette VALUE

Utilisez la molette VALUE pour sélectionner les Patches, de la banque 1, Patch 1 à la banque 84, Patch 4, quel que soit la banque.

• Si vous ne souhaitez pas changer les tonalités (en tournant accidentellement la molette VALUE lorsque vous jouez), reportez-vous à la page 35 “Dial Function” du mode d'emploi.

Sons de délité et de réverbération lors de la sélection d'un patch

Sons de délambda et de réverbération sont interrompus lors des changements de Patch. Si vous ne souhaitez pas qu'ils soient coupés, utilisez la fonction Assign.

Vous changez les tonalités avec la fonction Assign sur "DRIVE SOLO" (banque 48, numéro 2).

Lorsque la pédale est utilisée en pédale Wah Wah Lorsque la pédale est utilisée en pédale de volume

Utilisation de la pédale wah

1. Appuyez sur la touche [WAH].

"Pedal Wah" ou "Auto Wah" apparaît dans la partie supérieure de l'affichage.

Pedal Wah

Off

1. Sélectionnez "P1=PEDAL WAH" à l'aide de la molette VALUE.

Les paramètres d'effet Wah sont déterminés pour être utilisés avec la pédale WAH. Les paramètres de pédale sont réglés simultanément afin que la pédale d'expression fonctionne comme une pédale Wah Wah.

Pedal Wah

P1=PEDAL WAH

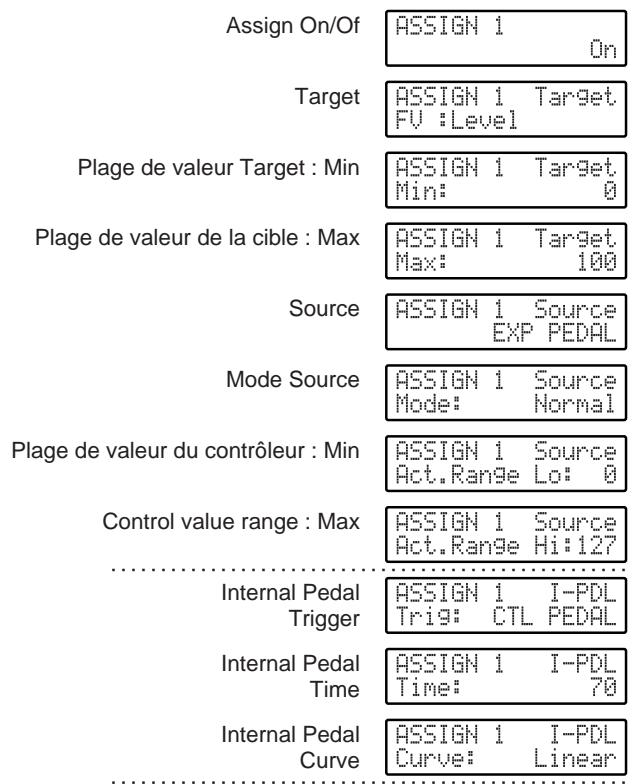

Réglages de la pédale de contrôle

Ces réglages vous permettent d'utiliser la pédale pour contrôler les paramètres d'effets souhaités.

Dans le Patch "JC-120" (banque 66, numéro 1):

• Contrôlez le niveau de l'effet CHORUS à l'aide de la pédaule d'expression.
• Pour activer/désactiver l'OD/DS (Overdrive/Distortion), utilisez la pédaule de contrôle (CTL).
• Utilisez la molette VALUE pour sélectionner "JC-120" (banque 66, numéro 1).

1. Maintenez la pédale d'expression enfoncée.
2. Dans ce Patch, la pédale d'expression contrôle le niveau FOOT VOLUME. Effectuez des réglages à partir de Step 3 en appuyant sur la pédale d'expression pour modifier complètement les niveaux.
3. Réglage de la pédale d'expression.

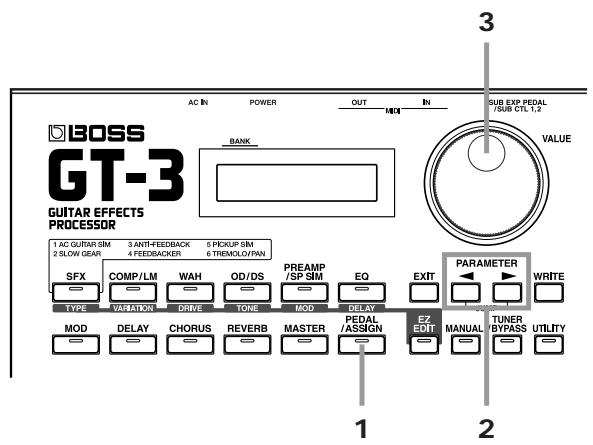

3-1. Appuyez sur la touche [PEDAL ASSIGN].

3-2. Appuyez une fois sur la touche PARAMETER [▶] pour afficher l'écran dans lequel le paramètre à contrôler (appelé "cible") est sélectionné.

• La pédale contrôle le niveau FOOT VOLUME.

3-3. Tournez la molette VALUE vers la gauche pour sélectionner le niveau de l'effet CHORUS.

3-4. Appuyez une fois sur la touche PARAMETER [▶], puis régalez la valeur du niveau lorsque la pédale est complètement relâchée.

Utilisez la valeur en cours sans modifier le réglage.

• Lorsque vous modifiez la valeur, utilisez la molette VALUE pour effectuer les réglages.

3-5. Appuyez sur la touche PARAMETER [▶] puis réglez la valeur du niveau lorsque la pédale est complètement enfoncée.

Utilisez uniquement la valeur en cours sans modifier le réglage.

• Lorsque vous modifiez la valeur, utilisez la molette VALUE pour effectuer le réglage.

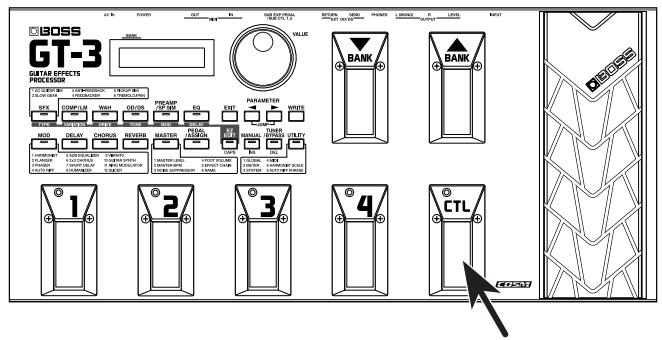

• Réglage de la pédale CTL.

4-1. Appuyez sur la touche PARAMETER [▶].

4-2. Appuyez sur la touche PARAMETER [▶] pour afficher l'écran dans lequel le paramètre à contrôler est sélectionné.

• La pédale contrôle le statut On/Off du paramètre Delay.

4-3. Tournez la molette VALUE vers la gauche pour sélectionner On/Off de l'OD/DS.

4-4. Appuyez sur la touche PARAMETER [▶] puis réglez le niveau lorsque la pédale est totalement relâchée.

Utilisez la valeur en cours sans modifier le réglage.

• Lorsque vous modifiez la valeur, utilisez la molette VALUE pour effectuer le réglage.

4-5. Appuyez sur la touche PARAMETER [▶] puis réglez le niveau lorsque la pédale est enfoncée.

Utilisez la valeur en cours sans modifier le réglage.

• Lorsque vous modifiez la valeur, utilisez la molette VALUE pour effectuer le réglage.

4-6. Appuyez sur la touche PARAMETER [▶] puis utilisez les pédales pour effectuer les réglages.

Utilisez les valeurs en cours sans modifier le réglage.

• Si OD/DS est activé uniquement lorsque la pédale CTL est enfoncée, tournez la molette VALUE pour modifier le réglage en "Normal."
• Appuyez sur la touche [EXIT] pour terminer la procédure.
• Comme ceci est un Patch préprogrammé, les modifications ne peuvent pas être sauvégardées.

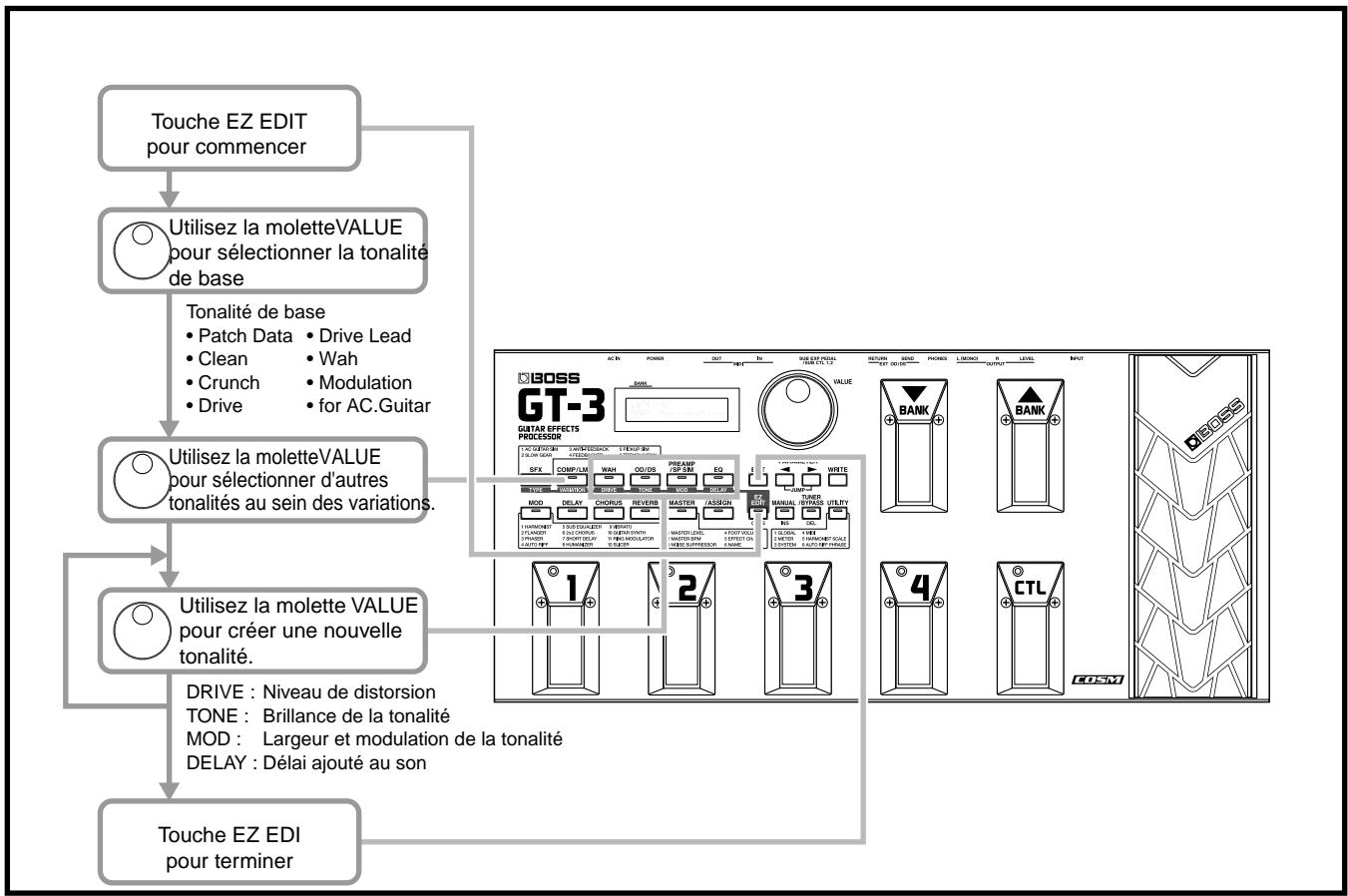

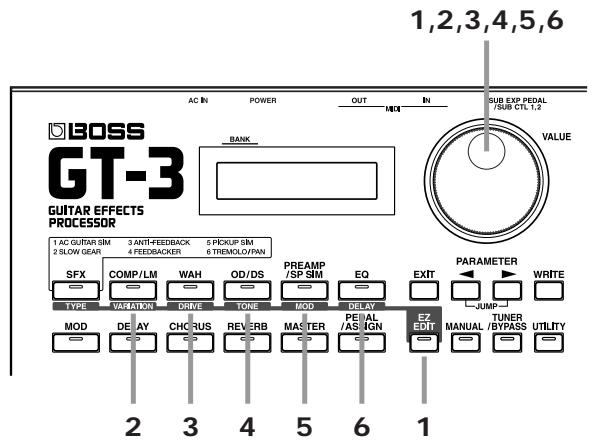

Créer des sons facilement (touche EZ edit)

Grâce à la touche EZ Ed, vous pouvez facilement créer de nouveaux sons, simplement en réglant quatre paramètres en tonalités pré-arrangées.

Créer un Lead Tone avec l'effet Chorus.

1. Appuyez sur la touche [EZ EDIT].

1. Tournez la molette VALUE pour sélectionner la tonalité de base que vous souhaitez utiliser.

Sélectionnez "Drive Lead."

1. Appuyez sur [VARIATION] pour déplacer le curseur.

1. Sélectionnez la tonalité souhaitée à l'aide de la molette VALUE.

Sélectionnez "5" pour le degré de Chorus.

1. Réglez la distorsion. Appuyez sur la touche [DRIVE] pour afficher l’écran vous permettant de régler la distorsion et tournez la molette VALUE.

Réglez-la sur “0” pour commencer.

1. Réglez la brillance du son. Appuyez sur [TONE] pour afficher l’écran permettant de régler la brillance, puis tournez la molette VALUE.

Réglez-la sur "30."

1. Réglez la modulation du son. Appuyez sur [MOD] pour afficher l’écran permettant de régler le niveau de modulation et tournez la molette VALUE.

Réglez-la sur "40."

1. Reglez le décalage. Appuyez sur [DELAY] pour afficher l'écran permettant de régler le décalage et tournez la molette VALUE.

Réglez-le sur "20."

1. Appuyez sur [EXIT] pour terminer la procédure.

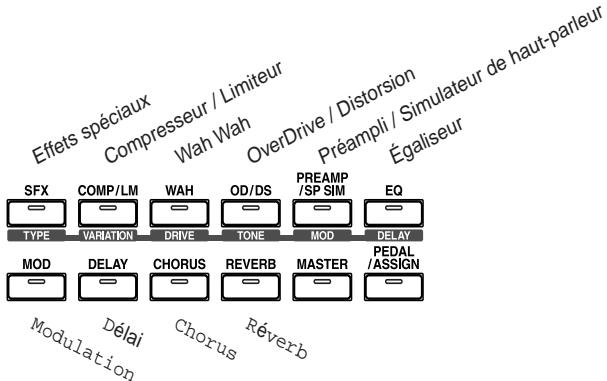

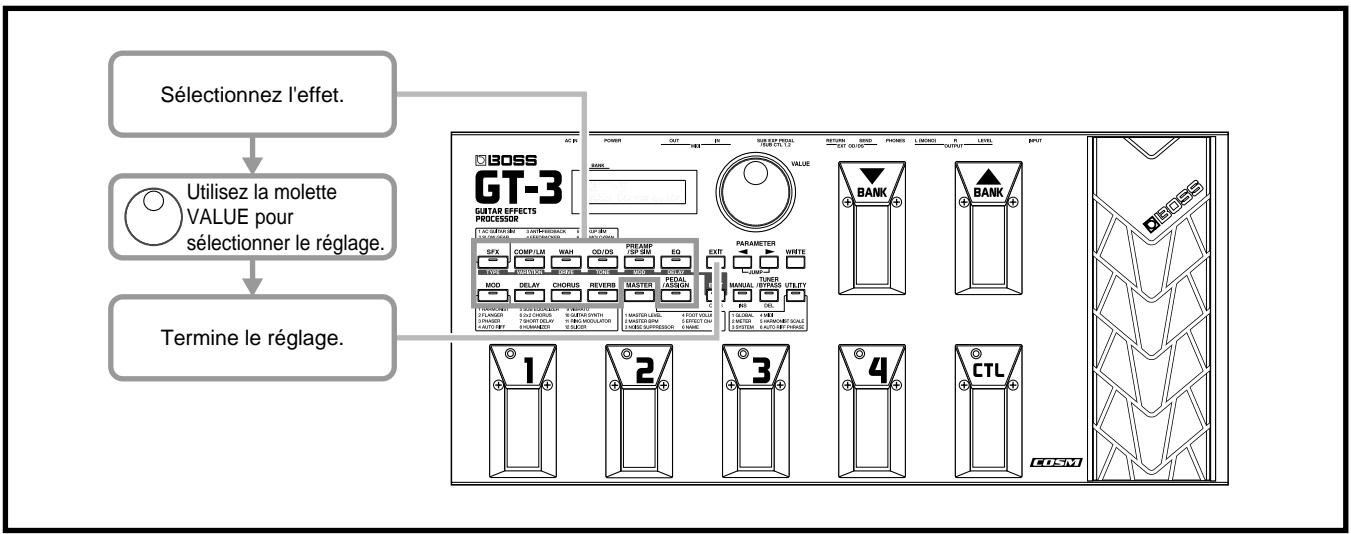

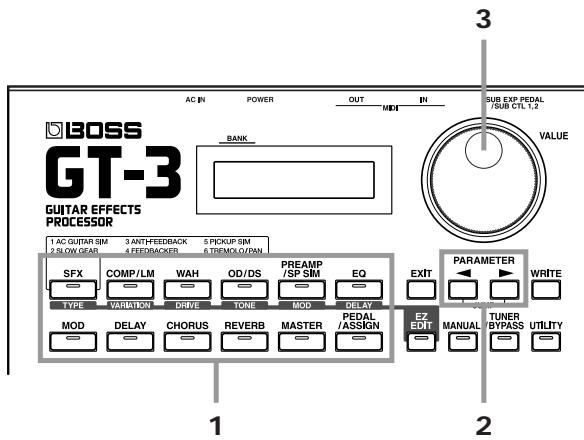

Création de sons pour chaque effet (réglement rapide)

Sélectionnez les réglages différents effectuels pour chaque effet pour créer vos propres sons.

Effectuez des réglages pour ajouter un délai de type analogique au "JC-120" (banque 66, numéro 1).

1. Tournez la molette VALUE et sélectionnez "JC-120" (banque 66, numéro 1).

1. Appuyez sur la touche [DELAY].

Le son décaisse est désactivé. La rangée supérieure de l'affichage clignote.

1. Utilisez la molette VALUE pour sélectionner "P6=ANALOG DLY".

Les réglages du paramètre d'effet de début créent un délai de type analogique.

1. Appuyez sur la touche [EXIT] pour terminer la procédure.

Effectuez des réglages pour ajouter un effet de Chorus désaccordé au "JC-120" (banque 66, numéro 1).

1. Utilisez la molette VALUE et sélectionnez "JC-120" (banque 66, numéro 1).

1. Appuyez sur la touche [MOD].

Le bloc MOD est désactivé. La rangée supérieure de l'affichage clignote.

1. Utilisez la molette VALUE pour sélectionner "P1=DETUNE MONO".

Harmonist est sélectionné pour le bloc MOD avec les paramètres d'effets gérés pour obtenir un effet de Chorus désaccordé.

1. Appuyez sur la touche [EXIT] pour terminer la procédure.

Pour profiter des capacités optimales de votre GT-3, appuyez une fois sur la touche UTILITY, puis affichez l'écran «Your Setting» afin d'y affecter un ampli guitare.

Your Setting? Gt. Amp (Combo)

En sortie d'usine, le paramètre «Your Setting» est réglé sur «Gt. Amp (Combo)». Pour obtenir un meilleur son, nous vous recommandons d'affecter au paramètre «Your Setting» la valeur «Power Amp (Combo)» ou «Power Amp (Stack)» et de connecter votre multi-effet guitare à l'entrée RETURN ou MAIN IN de l'ampli guitare.

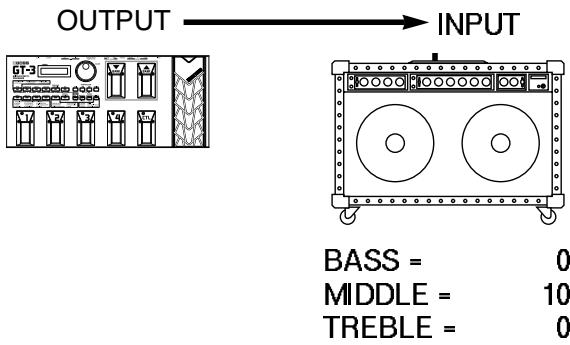

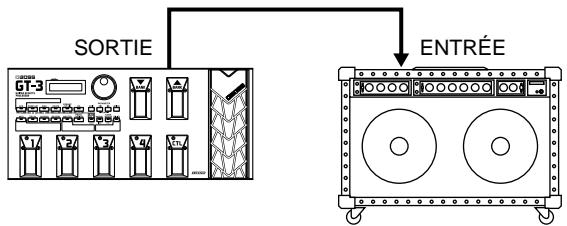

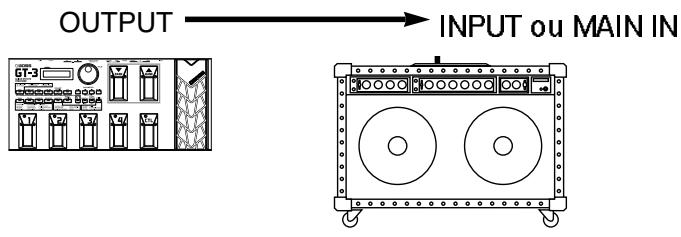

Si l'ampli guitare ne présente pas de connecteur RETURN ou MAIN IN, connectez le multi-effet guitare à une entrée ordinaire (si l'ampli présente les entrées L et H, CHOISISSEZ L), puis régalez les réglages de tonalité de l'ampli guitare de sorte que BSS = 0, MIDDLE = 10 et TREBLE = 0

*Si l'amplificateur est équipé d'un sélecteur de canaux, réglez-le sur le canal normal (Clean).

Reportez-vous aux pages 11 et 12 du mode d'emploi.

Your Setting? = Gt. Amp (Combo) ou (Stack)

Your Setting? = Power Amp (Combo) ou (Stack)

Your Setting? = Power Amp (Combo) ou (Stack)

Appareil contenant des piles au lithium

Danger d'explosion si la pile n'est pas correctement remplacée. Remplacer les piles avec des piles identiques ou de même type que celles recommandées par le fabricant. Jetez les piles usagées selon les instructions du fabricant.

Ce produit est conforme à la norme européenne 89/336/EEC.

For the USA

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.

Instructions concernant les risques d'incendie, l'électrocution ou les blessures

ATTENTION	Prévient l'utilisateur d'un danger de mort ou d'un risque de blessure grave en cas de mauvaise'utilisation de l'appareil.
ATTENTION	Prévient l'utilisateur d'un risque de blessure ou de dommage matériel en cas de mauvaise'utilisation. * Les dommages matériels font ↔reference aux dommages causés à l'habitat, aux meubles, ainsi qu'aux animaux domestiques.

!	Le symbole △ prévient l'utilisateur d'instructions importantes. La signification du symbole est déterminée par le signe à l'intérieur du triangle. Le symbole ci-contre est utilisé pour prévenir les risques généraux. Il peut également indiquer un danger.
®	Le symbole △ prévient l'utilisateur des choses à ne jamais réalisier. L'interdiction est illustrée par le signe à l'intérieur du cercle. Le symbole ci-contre est utilisé pour interdire le démontage de l'appareil.
©	Le symbole △ prévient l'utilisateur des consignes à respecter. Ces consignes sont illustrées par le signe à l'intérieur du cercle. Le symbole ci-contre signifie que la prise secteur doit être débranchée.

Attention

• Avant d'utiliser cet appareil, lisez attentivement les instructions ci-dessous et le mode d'emploi.

• N'ouvrez pas votre appareil (ou son adaptateur secteur) et n'y apportez aucune modification.

• N'essayez pas de réparer l'appareil ou d'en remplacer des composants (sauf pour suivre des instructions spécifiques du manuel en ce sens). Pour toute assistance technique, adressez-vous à votre revendeur, au centre de maintenance Roland le plus proche ou à un distributeur agréé Roland (voir la liste de la page "Information").

• N'utilisez jamais l'appareil ou ne le placez jamais dans des lieux :

• Sujets à des températures extrêmes (ex. : exposition directe au soleil dans un véhicule fermé, près d'un radiateur ou sur tout autre appareil générant de la chaleur); ou

• Proches de sources d'eau (ex. : baignoires, salles de bain ou sur un sol mouillé) ; ou
• Humides; ou
• Poussiéreux; ou
• Sujets à de fortes vibrations.

Assurez-vous que votre appareil est toujours placé de manière stable et horizontale. Ne le placez jamais sur des supports susceptibles de basculer ou sur des surfaces inclinées.

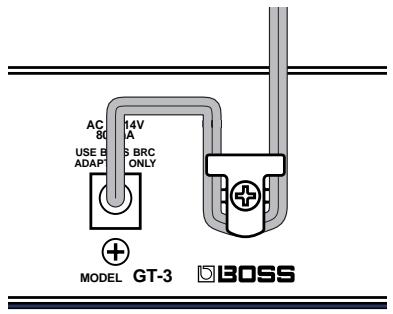

• Utilisez uniquement l'adaptateur secteur fourni et assurez-vous que la tension secteur de l'installation correspond à celle spécifiée sur l'adaptateur. Si vous utilisez d'autres adaptateurs secteur, ils sont susceptibles d'endommager l'appareil ou d'entraîner un risque d'électrocution.

• Évitez d'endommager le cordon secteur. Ne le pliez pas de manière excessive, ne marchez pas dessus, ne placez pas d'objets lourds dessus, etc. Un cordon endommagé entraîne un risque d'électrocution ou d'incendie. Ne vous en servez pas.

• Cet appareil, seul ou en combinaison avec un amplificateur et un casque ou avec des enceintes, peut produire des niveaux sonores susceptibles d'entraîner une perte irréversible de l'audition. Ne l'utilisez donc pas pendant de longues périodes à des niveaux excessifs ou inconfortables. En cas de perte auditive, cessez immédiatement d'utiliser l'appareil et consultez un ORL.

• Ne laissez tomber aucun objet (matériau inflammable, pièces de monnaie, etc.) ni aucun liquide (eau, limonades, etc.) à l'intérieur de l'appareil.

• Mettez immédiatement l'appareil hors tension, débranchez l'adaptateur secteur de la prise et demandez l'assistance technique de votre revendeur, d'un centre de service Roland ou d'un distributeur Roland/agréé (voir liste de la page "Information") lorsque:

• l'adaptateur secteur, le cordon d'alimentation ou la prise ont été endommagés;
• des objets ou du liquide se sont introduits dans l'objet;
• l'appareil a été exposé à la pluie (ou à toute forme d'humidité);
• l'appareil ne semble pas fonctionner normalement.
• Dans les foyers où se trouvent des enfants en bas âge, un adulte doit toujours surveiller les enfants jusqu'à ce qu'ils soient à même de suivre les règes essentielles pour une utilisation de l'appareil en

toute sécurité.

• Protégez l'appareil contre les impacts importants. (Ne le laissez pas tomber!)

• Ne faites pas partager la prise secteur avec un nombre déraisonnable d'appareils. Soyez particulièrement vigilants en ce qui concerne les rallonges. La puissance totale des appareils reliés à la prise secteur ne doit jamais dépasser la puissance nominale (Watts/Ampères) de la rallonge. Des charges excessives sont susceptibles d'entraîner une surchauffe de l'isolation du cordon.

• Avant d'utiliser l'appareil dans un pays étranger, contactez votre revendeur ou un centre Roland.

L'appareil et l'adaptateur secteur doivent être placés de manière à respecter leur bonne ventilation. - Lorsque vous branchez ou débranchez la prise secteur, veillez à bien tenir la fiche et à ne pas tirer le cordon. - Lorsque l'appareil doit rester inutilisé pendant de longues périodes, déconnectez l'adaptateur secteur. - Évitez que les cordons et les câbles ne s'emmêlent. Placez-les de sorte qu'ils soient hors d'atteinte des enfants. - Ne marchez pas sur l'appareil et ne placez pas d'objets lourds dessus. - Ne manipulez jamais la prise secteur avec les mains mouillées. - Avant de déplacer l'appareil, déconnectez l'adaptateur secteur et déconnectez également tous les cordons des appareils externes. - Avant de nettoyer l'appareil, mettez-le hors tension et débranchez l'adaptateur secteur (p. 12). - En cas de clairs dans votre région, débranchez la mise secteur.

Offre de nombreuses fonctions idéales pour les concerts

Le GT-3 offre toutes les fonctions nécessaires au jeu en concert. Il vous permet non seulement de modifier les Patch pendant le jeu, mais il permet également le réglage des Patches en temps réel à l'aide des pédales. Il vous offre également de nombreuses autres fonctions, comme une fonction d'accordage.

Distorsion COSM

En associant un préamplificateur numérique à technologie COSM à la distorsion analogique BOSS, le GT-3 est capable de créer tous les types de sons de distorsion.

Qualité professionnelle

Le GT-3 dispose de 31 effets professionnels, dont une réverbération de qualité studio, une harmonisation deux voix, un simulateur de guitare acoustique, un synthèse guitare, une nouvelle fonction Auto-Riff et un simulateur de micro.

Édition facile

L'édition est d'utilisation aisée — vous pouvez créer vos propres configurations personnalisées en réglant simplement 4 paramètres pour chacune des configurations d'effets préprogrammées.

Réglages rapides

Des réglages préprogrammés ont été affectés à chaque fonction d’édition. Il suffit de sélectionner le Preset de l’effet que vous souhaitez utiliser pour pouvoir synthétiser le son que vous souhaitez. Vous pouvez sauvegarder vos réglages comme des réglages utilisés afin de pouvoir les réutiliser ultérieurement.

Compatible avec les guitares électroacoustiques

Le GT-3 est compatible avec les guitares électroacoustiques grâce à des fonctions spéciales comme un anti-Larsen et un mode de préamplification spécial.

Touches correspondant parfaitement aux effets

Les touches de la face supérieure correspondant parfaitement aux effets intégrés, vous permettant d'activer/désactiver ou d'éditer rapidement chaque effet.

Pédale d'expression et de contrôle

L'appareil est équipé d'une pédale d'expression dont la fonction peut être déterminée individuellement pour chaque Patch et d'une pédale de contrôle. Vous pouvez utiliser la pédale d'expression pour différentes fonctions en fonction du Patch (pédale Wah Wah ou de volume).

Système de pédale interne

Vous pouvez modifier en temps réel la valeur du paramètre que vous avez sélectionné à l'aide de la pédale d'expression virtuelle. Vous pouvez également régler les Fade-In/Out ou la modulation d'un paramètre.

PRECAUTIONS D'UTILISATION 3 Caracteristiques principales. 5 NOTES IMPORTANTES 7 Utilisation du mode d'emploi 8 Descriptions 9

Essayez le gt-3. 11

Preparatifs 11

Connexions 11 Mise sous tension. 12 Réglage du niveau de sortie. 12 Réglages des équipements connectés. 12

Sélection du son d'un effet. 13

Sélection d'un Patch sur le GT-3. 14 A propos de l'écran 14 Touches de sélection des effets 15

Fonction Tuner/Bypass 15

Passer en mode Tuner/Bypass 15 A propos de l'écran 15 Procedure d'accordage 16 Réglages d'accordage 16

Modification des réglages......18

Avant de créer des sons. 18

Copier un Patch 18

Réglages du son des effets 19

Édition facile. 19

Réglage rapide 21

Création de sons par édition des effets (paramètre) 22

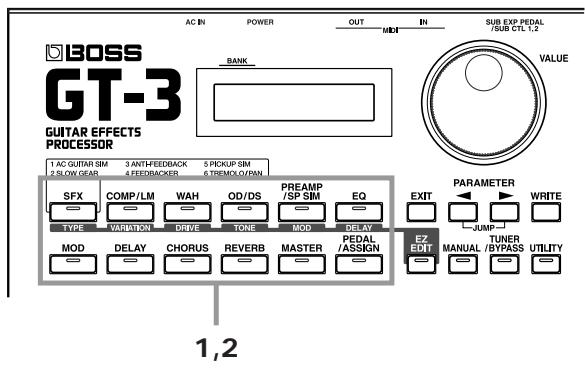

Activation/désactivation des effets 22 Ordre de connexion des processeurs 23 Réglage de chaque processeur d'effets 23 Réglage de la pédale d'expression/de contrôle......24 Création de sons à l'aide de la pédale (Réglage rapide)..24 Lorsque vous ne souhaitez pas utiliser le réglage rapide....25

Réglages de la fonction Assign. 26

Système de pilotage interne 29

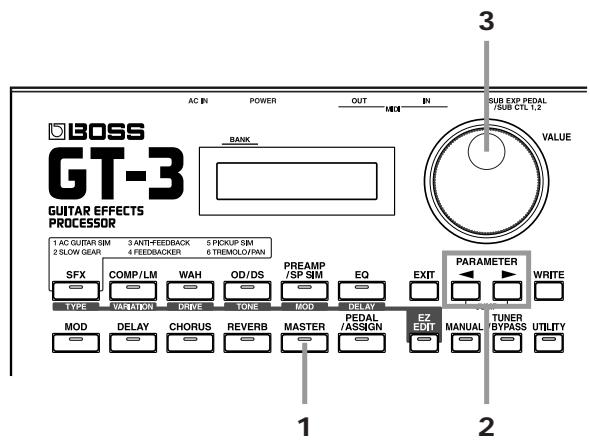

Modifier les noms d'un patch. 31

Annuler les modifications. 31

Sauvegarde des réglages modifiés (fonction Write)...32

Utilisation du mode manuel. 32

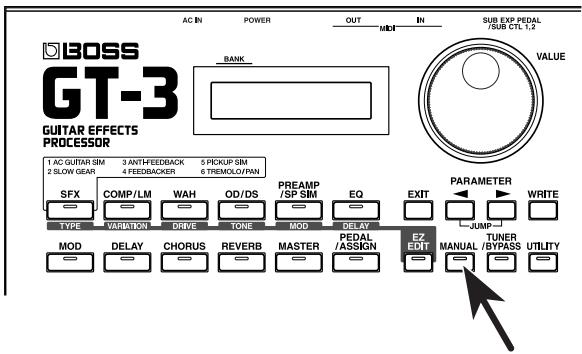

Passer en mode manuel 32 Utilisation du mode manuel 33 Réglage du mode manuel. 33

Réglage de la fonction Utility 33

Paramètres de la fonction Utility. 34

Guide des effets 38

SFX (Effets spéciaux) 38 COMPRESSEUR/LIMITEUR 41 WAH 42 OVERDRIVE/DISTORSION 43 SIMULATEUR DE PREAMPLI/HAUT-PARLEUR 44 ÉGALISEUR 45 MODULATION 46 DELAI 54 CHORUS 55 REVERBÉRATION 56 SECTION GÉNÉRALE-MASTER 57

Utilisation du MIDI 58

Comment utiliser le MIDI. 58 Utilisation à partir du GT-3. 58 Utilisation à partir d'appareils MIDI externes.....58 Réglages des paramètres MIDI de la fonction utility59 Paramètres MIDI de la fonction Utility 59 Émission/reception via MIDI. 61 Émission de données (Bulk Dump) 61 Réception de données (Bulk Load) 62 Réaffectation des Program Change 63 Paramètres de réaffectation des Program Change63

Annexes 64

MIDI: principales élémentaires 64 Réception/transmission des messages MIDI 64 Principaux messages MIDI utilisés par le GT-3...64 Les fonctions MIDI 65 Changement de Patch par Bank Select. 66 Modification des numérios de Patch sur un appareil MIDI externe à partir du GT-3.66 Modification des numérios de Patch du GT-3 à l'aide des messages de Bank Select d'un appareil MIDI externe...67 Réglages d'usine 68 Restauration des réglages d'usine (Initialisation)68 Assistance technique. 69 Tableau des fonctions MIDI 70 Caractéristiques techniques 71 Index 72 Tableau des noms de Patch. 74

Veuillez respecter les consignes présentées ci-dessus en plus des sections "PRECAUTIONS D'UTILISATION" en page 3-4:

Alimentation

• N'utilisez pas cet appareil sur le même circuit d'alimentation qu'un appareil susceptible de générer du bruit de fond lié aux câbles (comme un moteur électrique ou un système d'éclairage à variateur).
• L'adaptateur secteur commence à générer de la chaleur après plusieurs heures d'utilisation consécutives. Ce processus est tout à fait normal.
• Avant de connecter cet appareil à d'autres appareils, mettez tous les autres appareils hors tension. Vous évitez ainsi d'endommager les haut-parleurs ou tout autre appareil.

Emplacement

• Du renflement peut se produire si vous utilisez cet appareil près d'amplificateurs de puissance (ou tout autre appareil représentant des transformateurs importants). Pour éviter ce problème, modifiez l'orientation de l'appareil ou éloignez ce dernier de la source d'interférence.
• Cet appareil est susceptible d'interférer avec la réception radio et télévision. N'utilisez pas votre appareil à proximité de ce type de récepteurs.
• Pour éviter d'endommager l'appareil, ne l'exposez ni à la pluie ni à l'humidité.

Maintenance

• Nettoyez l'appareil avec un tissu doux et sec ou légèrement humidifié. Dépoussiérez à l'aide d'un tissu imbibé d'un détergent doux et non corrosif. Nettoyez ensuite l'appareil avec un tissu sec et doux.
• N'utilisez jamais de benzène, de solvant, d'alcool ou de diluant afin d'éviter toute décoloration et/ou déformation.

Réparations et données

• Attention : toutes les données contenues dans la mémoire de l'appareil peuvent être perdues lorsque l'appareil est envoyé en réparation. Les données importantes doivent toujours être sauvegardées sur un autre appareil MIDI (comme un séquenceur), ou notées sur papier (si possible). Pendant les réparations, un grand soin est apporté à la conservation des données. Cependant, il n'est pas toujours possible de les conserver. Roland n'est en aucun cas responsable de la perte de ces données.

Sauvegarde

• Cet appareil contient une pile qui alimente les circuits mémoire de l'appareil lorsque celui-ci est hors tension. Lorsque la pile est affaiblie, le message illustré ci-dessous s'affiche à l'écran. Il faut alors remplacer la pile aussi vite que possible pour éviter de perdre toutes les données en mémoire. Pour le remplacement de la pile, consultez votre revendeur, le centre Roland le plus proche ou un distributeur/agréé Roland (voir page "Information").

Précautions supplémentaires

• Attention : les données en mémoire peuvent être irrémédiablement perdues en raison d'un dysfonctionnement ou d'une mauvaise utilisation de l'appareil. Pour éviter ce problème, il est recommandé de sauvegarder régulièrement vos données importantes sur un autre appareil MIDI (comme un séquenceur).
• Malheureusement, il est parfois impossible de restaurer les données sauvegardées sur un autre appareil MIDI (comme un séquenceur) lorsqu'elles ont été perdues. Roland Corporation n'est en aucun cas responsable de la perte de ces données.
• Manipulez les potentiomètres, les touches et les curseurs de l'appareil avec précaution, ainsi que les connecteurs. Une manipulation trop brusque peut entraîner des dysfonctionnements.
• N'appliquez jamais de pression sur l'écran.
• Lorsque vous branchez ou débranchez la prise secteur, veillez à bien tenir la fiche et à ne pas tirer le cordon. Cela évite d'endommager les éléments internes du cordon.
• Pour éviter de déranger vos voisins, veillez à utiliser des niveaux de volume raisonnables. Vous pouvez également utiliser un casque afin de ne pas déranger votre entourage (en particulier la nuit).
• Lorsque vous transportez l'appareil, utilisez l'emballage d'origine si possible. Sinon, utilisez un emballage équivalent.
• Utilisez uniquement la pédale d'expression spécifique (EV-5 (Roland) ou FV-300L; vendues séparément). La connexion de toute autre pédale d'expression risque d'endommager l'appareil.

Utilisation du mode d'emploi

Ce mode d'emploi explique les procédures, fonctions et réglages entrant dans le cadre de l'utilisation normale de l'appareil. Il est divisé en cinq principaux chapitres. Lisez tout le mode d'emploi si nécessaire.

Vous trouverez un index à la fin du mode d'emploi. Si vous avez des doutes concernant l'utilisation, reportez-vous à cet index.

Chapitre 1 essayez le gt-3

Ce chapitre explique les principales fonctionnalités de base d'utilisation du GT-3 (comme la connexion du GT-3 à des appareils externes et la sélection des sons d'effets contenus dans la mémoire du GT-3).

Chapitre 2 modification des réglages

Ce chapitre explique comment modifier les réglages des sons d'effets. Lisez ce chapitre si vous souhaitez modifier les réglages de différentes fonctions.

Chapitre 3 guide des effets

Ce chapitre explique les fonctions des paramètres d'effets.

Chapitre 4 utilisation du MIDI

Ce chapitre explique le processus d’émission/réception des données par MIDI. Lisez ce chapitre lorsque vous souhaitez utiliser les fonctions MIDI du GT-3.

Chapitre 5 annexes

Ce chapitre contient des données vous permettant d'utiliser votre GT-3 de manière efficace, les listes des réglages d'usine et une section d'assistance technique.

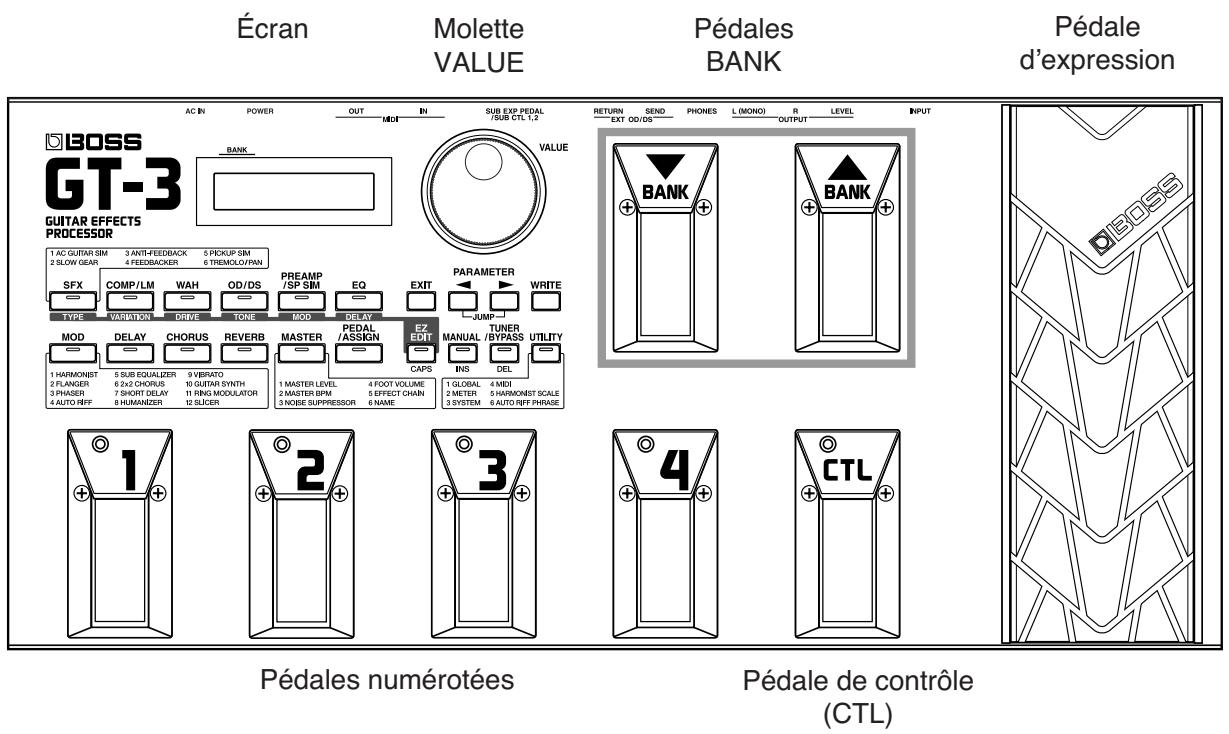

Face avant

* Les noms des touches sont entre crochets [ ] dans ce mode d'emploi. Donc, par exemple, “Press [WRITE]” signifie appuyer sur la touche WRITE. De même, [PARAMETER] correspond aux deux touches PARAMETER.

Face arrière

Préparatifs

Afin d'utiliser le GT-3 de manière efficace, effectuez les réglages suivants.

Connexions

Lorsque vous avez connecté le GT-3 à une guitare ou à un ampli guitare comme illustré ci-dessous, connectez le cordon d'alimentation.

• Pour éviter d'endommager les haut-parleurs ou tout autre appareil, diminuez toujours le niveau de volume et mettez tous les appareils hors tension avant de réaliser les connexions.
• N'augmentez le volume de votre amplificateur que lorsque tous les autres appareils ont été mis sous tension.
• Pour une utilisation en mono, connectez uniquement un câble au Jack OUTPUT L (MONO).
• Utilisez uniquement la pédale d'expression spécifique (Boss FV-300L + PCS-33 (Roland) ou EV-5 (Roland)); vendues séparément. La connexion d'autres pédales d'expression pourrait endommager votre appareil.
• En sortie d'usine, le réglage "Your Setting" est placé sur "Gt. Amp (Combo)".

Your Setting ? (page 13) : Gt. Amp (Combo) Gt. Amp (Stack)

• Il s'agit de la connexion qui exploite au moins les capacités du GT-3. Si l'ampli guitare n'est pas équipé d'un connecteur RETURN ou MAIN IN, effectuez la connexion sur l'entrée ordinaire (si l'amplificateur est équipé des entrées L et H, CHOISSEZ L), puis ajustez les réglages de tonalité comme ceci : BASS = 0, MIDDLE = 10 et TREBLE = 0. Si l'amplificateur est équipé d'un sélecteur de canaux, placez-le sur le canal normal (Clean).

Votre Setting? (page 13): Line (Casque)

• Pour éviter toute coupure d'alimentation intempestive (lorsque la fiche est arrachée accidentellement), et pour éviter d'appliquer trop de pression sur le connecteur de l'adaptateur secteur, fixez le cordon d'alimentation à l'aide du crochet (tel qu'illustré ci-dessous).

• Lorsque vous connectez une pédale d'expression au connecteur SUB EXP PEDAL/SUB CTL 1,2, assurez-vous que le volume minimum est réglé sur la position "MIN".
• Si vous connectez un commutateur au pied (FS-5U; optionnel) au connecteur SUB EXP PEDAL/SUB CTL 1,2, placez le sélecteur de polarité comme indiqué ci-dessous.

• Afin de pouvoir utiliser le commutateur au pied, vous devez régler les fonctions du système (page 35).

Mise sous tension

Lorsque vous avez effectué les corrections (page 11 - 12), mettez les différents appareils sous tension en respectant l'ordre spécifique (sinon vous risquez d'endommager les haut-parleurs ou les autres appareils).

GT-3->

Processeur d'effets externe ->

Amplificateur (ampli, puissance)

L'affichage suivant apparaît, et après quelques secondes, le GT-3 est prêt à être utilisé. L'écran est appelé "Play page".

• À la mise sous tension, le dernier numéro de Patch sélectionné est activé.
• Cet appareil est équipé d'un circuit de protection. Vous devez attendre un bref intervalle de temps (quelques secondes) après la mise sous tension avant que l'appareil fonctionne normalement.

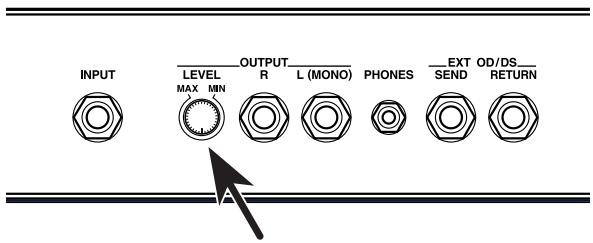

Réglage du niveau de sortie

Réglez le niveau de sortie en fonction des appareils auxquels est connecté le GT-3.

Réglage des appareils connectés

Spécifiez le type d'appareil relié au connecteur OUTPUT.

1. Appuyez sur la touche [UTILITY]

L'indicateur de la touche est allumé et l'écran indique l'affichage de la fonction Global. Ensuite, l'écran affiche les paramètres de la fonction Global.

... puis,

Votre Setting? Gt. Amp(Combo)

2. Configurez le type d'appareil relié au connecteur OUTPUT à l'aide de la molette VALUE.

Utilisez cette configuration lorsque vous connectez l'appareil à l'entrée guitare d'un ampli guitare de type Combo (ampli et haut-parleur contenus dans une même unité).

Gt. amp (stack) :

Utilisez cette configuration lorsque vous connectez le multi-effet à l'entrée guitare d'un ampli guitare de type Stack (ampli et haut-parleur en unités séparées).

Utilisez cette configuration lorsque vous reliez le multi-effet au connecteur RETURN ou MAIN IN d'un ampli guitare Combo.

Utilisez cette configuration lorsque vous reliez le multi-effet à un ampli guitare et une enceinte, ou au connecteur RETURN ou MAIN IN d'un ampli guitare de type Stack.

Ligne (casque):

Utilisez cette configuration lorsque vous connectez le multi-effet à une console de mixage ou un MTR. Cette configuration peut également être utilisée avec un casque.

3. Appuyez sur la touche [EXIT] pour quitter la procédure.

• Pour profiter de votre GT-3 de manière optimale, nous vous recommandons de configurer le réglage “Your Setting” sur “Power Amp (Combo)” ou “Power Amp (Stack)” et de relier le multi-effet aux connecteurs RETURN ou MAIN IN de l'ampli guitare. Si l'ampli guitare n'est pas équipé de connecteur RETURN ou MAIN IN, utilisez l'entrée ordinaire (si l'ampli est équipé des deux entrées L et H, utilisez L), réglez ensuite les réglages de tonalité de l'ampli guitare comme ceci : BASS = 0, MIDDLE = 10 et TREBLE = 0. Si l'amplificateur dispose d'un sélecteur de canaux, placez-le sur le canal normal (Clean).

Sur le GT-3, un ensemble de réglages qui déterminent la manière dont les différents effets doivent être associés, ainsi que des réglages spécifiques qui appliquent un réglage fin au son, sont stockés ensemble dans un "Patch."

L'appareil compte un total de 340 Patch. Les Patchs portent des numéros et sont organisés en banques, comme illustré ci-dessous.

Banques utilisateurs (1-35)

Les banques utilisateurs permettent de sauvegarder de nouveaux programmes d'effets que vous avez créés. Les Patch de ces banques sont appelés Patch utilisateur.

Banques préprogrammées (36 - 85)

Les réglages d'effets du GT-3 ont été préprogrammés dans des banques préprogrammées. Ces programmes sont appelés Patch préprogrammés. Vous ne pouvez pas créer de nouveaux Patch dans ces banques, mais vous pouvez éditer n'importe quel Patch préprogrammé et l'enregistrer comme un Patch utilisateur.

• Lorsqu'un Patch préprogrammé est sélectionné, la banque s'affiche à l'écran.

Sélection d'un patch sur le gt-3

Vous pouvez sélectionner les Patches en choisissant la banque (1-85) et le numéro (1-4) souhaité.

Le GT-3 indique les banques et les numéros tel qu'illustré ci-dessous.

• Les Patches ne sont sélectionnés que lorsque le nombre est spécifique. Les Patches ne peuvent donc pas être sélectionnés par le biais d'une banque. Si vous souhaitez sélectionner un Patch en ne spécifiant que la banque, réglez la fonction System (page 35). Il est également possible de la configurer pour pouvoir changer de Patch à l'aide de la molette VALUE.
• Les effets de délai et de réverbération sont interrompus lors des changements de Patch.

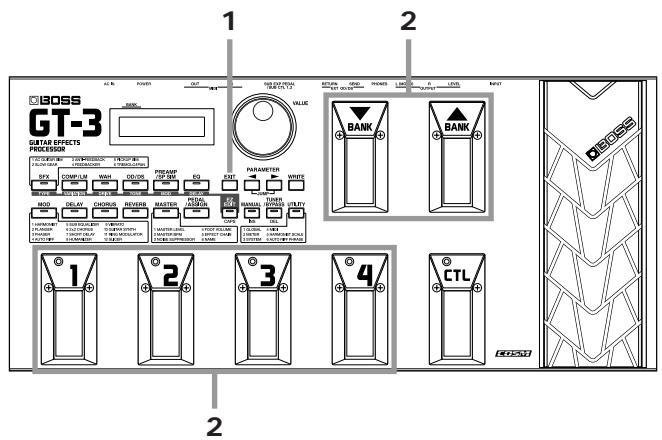

1. Spécifiez le numéro du Patch souhaité en appuyant sur le numéro de pédale correspondant.

L'indicateur du numéro de pédale s'allume, et vous passez au nouveau Patch.

1. Appuyez sur la pédale BANK.

L'appareil sélectionne la banque sélectionnée. L'indicateur de la pédale précédente (sélectionnée avant que vous appuyiez sur la pédale BANK) commence à clignoter, indiquant que vous pouvez maintenant sélectionner le numéro de Patch que vous allez utiliser (à ce moment, le nouveau Patch n'est pas encore sélectionné).

L'indicateur du nombre de pédale choisie s'allume, indiquant que le nouveau Patch est à présent sélectionné.

Les types d'informations suivants sont affichés sur la page Play.

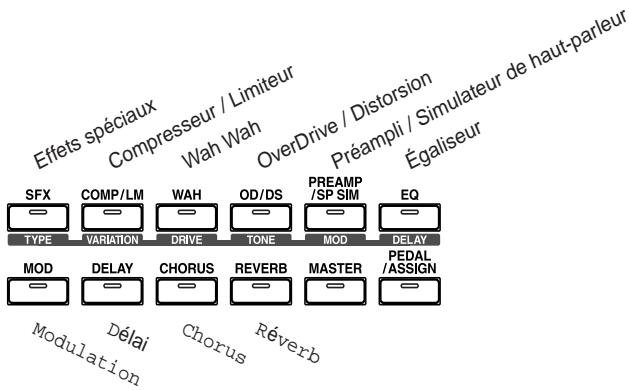

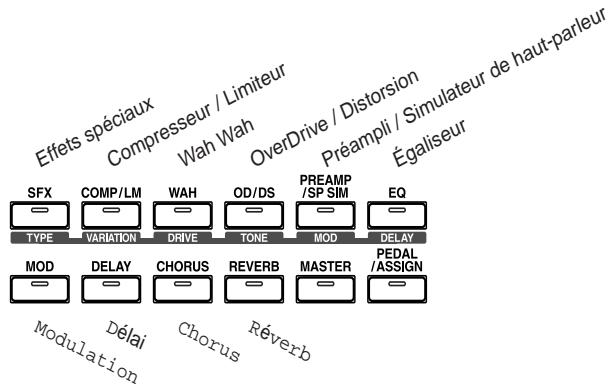

Touches de sélection des effets

Les témoins des touches de sélection des effets correspondant aux différents effets sont allumés ou éteints selon que le numéro de Patch est activé/désactivé.

Fonction tuner/bypass

Grâce à la fonction Tuner/Bypass, vous pouvez faire passer l'appareil en mode Bypass (ce qui permet de rediriger directement en sortie le signal d'entrée) et activer donc le Tuner (accordage).

• Lorsque la fonction Tuner/Bypass est activée, réglez le niveau de sortie selon la procédure “Réglage du volume en mode Tuner/Bypass (page 16)”.

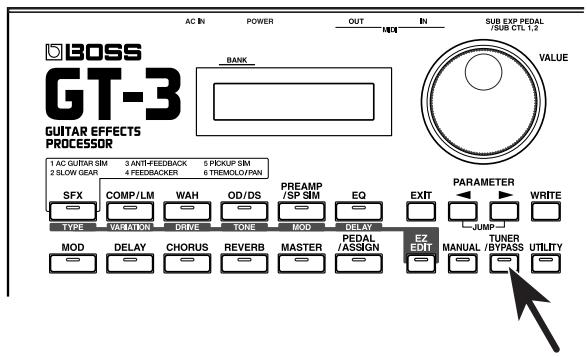

<Sélection en façade>

Chaque fois que vous appuyez sur la touche [TUNER/BYPASS], la fonction Tuner/ Bypass est activée ou désactivée. Lorsque la fonction Tuner/Bypass est activée, le timer TUNER/ BYPASS est allumé.

<Sélection avec la pédale CTL>

Chaque fois que vous appuyez sur la pédale CTL, la fonction Tuner/Bypass est activée ou désactivée. Lorsque la fonction Tuner/Bypass est activée, les témoins de la pédale CTL et de la touche TUNER/BYPASS sont allumés.

Pour activer/désactiver la fonction Tuner/Bypass à l'aide de la pédale CTL, configurez le “Réglage de la pédale de contrôle (page 24)” comme indiqué ci-dessous.

• Vous pouvez configurer la fonction Tuner/Bypass à l'aide de l'affectation des réglages.

CTL PEDAL : P9=TUNER ON

Réglage manuel

CTL PEDAL : On

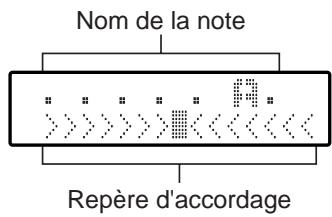

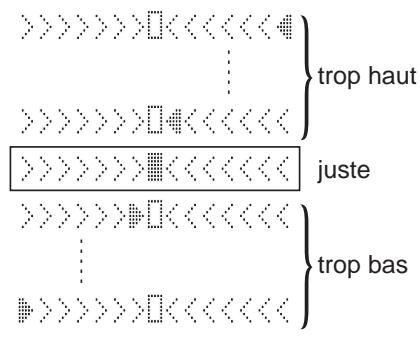

L'accordeur interne du GT-3 affiche le nom de la note sur la ligne supérieure de l'écran et le repère d'accordage sur la ligne inférieure, indiquant la différence entre le son en entrée et le son indiqué.

Si la variation de hauteur est comprise dans une plage de + / - 50 centièmes, le repère d'accordage indique la valeur de la variation. Tout en observant le guide d'accordage, réglez l'accordage jusqu'à ce que seul le témoin du milieu (juste) soit allumé.

Procédure d'accordage

1. Jouez une seule note non fretée sur la corde à accorder.

Le nom de la note la plus proche de la corde jouée s'affiche à l'écran.

• Jouez une seule note non distordue sur la corde que vous souhaitez accorder.
• Reglez l'accordage jusqu'à ce que le nom de la note jouée s'affiche à l'écran.

Accordage de guitare

	6è corde	5è corde	4è corde	3è corde	2nd corde	1è corde
Normal	E	A	D	G	B	E
Bémol	D#	G#	C#	F#	A#	D#
Double-bémol	D	G	C	F	A	D

1. Réglez l'accordage tout en observant le guide d'accordage jusqu'à ce que seul le témoin du centre reste allumé.
2. Répétez les étapes 1 - 3 pour accorder toutes les cordes.
3. Lorsque vous accordez une guitare avec un levier de vibrato, l'accordage d'une seule corde peut entraî

Réglage d'accordage

Effectuez les réglages de l'accordeur selon l'usage que vous souhaitez faire de cette fonction.

Vous pouvez régler les éléments suivants :

• Réglage de la hauteur standard
• Réglage du volume en mode Tuner/Bypass

Chacun des réglages de l'accordeur peut être effectué selon la procédure ci-dessous:

(5) 1,5

1. Appuyez sur la touche [TUNER/BYPASS] pour activer la fonction Tuner/ Bypass.
2. Appuyez sur la touche [PARAMETER] de sorte que le paramètre à modifier s'affiche.
3. Utilisez la molette VALUE pour modifier le paramètre.
4. Répétez les étapes 2 - 3 pour modifier les paramètres souhaités.
5. Appuyez sur la touche [TUNER/BYPASS] ou [EXIT] pour quitter la procédure (vous repassez à la page de lecture).

[Réglages de hauteur standard] (435 - 445 Hz)

La "hauteur standard" est la fréquence de la note A4 (A central d'un piano) qui sert de standard pour l'accordage de toutes les notes. Le GT-3 vous permet de régler la hauteur standard sur une plage de 435 - 455 Hz.

• Par défaut, cette valeur est de 440 Hz.

[Réglage du volume en mode Tuner/Bypass] (Mute, Bypass)

Réglez la sortie du mode Tuner/Bypass suivant la procédure ci-après :

Mute: Tous les sons sont coupés, aucun son n'est

entendu en sortie.

Bypass: Tous les sons en entrée sont directement dirigés vers la sortie.

• Par défaut, "Bypass" est sélectionné.
• Lorsque “Bypass” est sélectionné et que la fonction Tuner/Bypass est activée, le volume du son direct peut être réglé à l'aide de la pédale d'expression.

Chapitre 2 modification des réglages

Sur le GT-3, les réglages qui déterminent l'ordre de connexion des processeurs d'effets internes et les réglages de chaque processeur sont collectivement connus sous le nom de "numéro de Patch". Le GT-3 contient 340 numérios de Patch. Cette section vous explique comment opérer le contenu d'un numéro de Patch pour créer un nouveau son d'effet puis comment sauvegarder vos nouveaux réglages.

Avant de créer des sons

Voici quelques explications avant que vous ne commenciez à créer des sons.

Chaque numéro de Patch utilise contient les réglages suivants:

• Ordre de connexion des processeurs d'effets
• Statut On/Off de chaque processeur d'effets
• Réglages de chaque processeur d'effets
• Réglage du niveau de sortie
• Réglages de la pédale d'expression
• Réglage de la pédale de contrôle
• Affection des contrôles (8 types)
• Nom

Procédure d'édition des sons

1. Sélectionnez un Patch qui soit proche du son d'effet que vous souhaitez créer.
2. Copiez le contenu du numéro de Patch sélectionné sur un numéro de Patch (utilisateur) que vous ne souhaitez plus conserver (page 18).
3. Pour modifier le contenu du Patch sélectionné à l'étape 1, il n'est pas nécessaire de copier les données.
4. Modifiez le contenu du Patch sélectionné.

3-1 Modifiez le statut activé/désactivé de chaque processeur d'effets (page 22) 3-2 Modifiez l'ordre de connexion des processeurs d'effets (page 23) 3-3 Modifiez les réglages de chaque processeur d'effets (page 23) 3-4 Affectez des fonctions aux pédales d'expression et de contrôle (page 24) 3-5 Affectez la fonction à un contrôleur (fonction assign) (page 26)

1. Affectez un nom au nouveau son d'effet (page 31).
2. Enregistrez le nouveau son d'effet (page 32).

Les réglages modifiés du nouveau son d'effet sont temporaires et sont perdus lorsque vous sélectionnez un autre Patch. Pour conserver ce nouveau son, utilisez "l'opération d'écriture" (page 32) pour l'enregistrer.

Copier un patch

Cette fonction vous permet de copier un Patch sur un nouvel emplacement, et d'en modifier les réglages afin de produire un nouveau Patch.

[Procedure]

1. Sélectionnez la page Play, puis sélectionnez le Patch source.
2. Appuyez sur la touche [WRITE].

L'écran se modifie, indiquant que vous pouvez désigner le Patch de destination.

1. Sélectionnez le Patch de destination.

Vous pouvez spécifier le numéro de Patch en suivant la même procédure que celle décrite dans "Sélection d'un son d'effet" (page 13). Vous pouvez également sélectionner le Patch de destination à l'aide de la molette VALUE. L'écran affiche le numéro et le nom du Patch sélectionné.

1. Appuyez sur la touche [WRITE] pour exécuter l'opération de copie.

Le Patch de destination de la copie est sélectionné et vous revenez à la page de lecture.

• Pour annuler l'opération, appuyez sur la touche [EXIT] afin de repasser à la page Play.

Réglages du son des effets

En plus de la méthode conventionnelle d'édition des paramètres individuels, le GT-3 vous offre d'autres manières de réglage : par sélection d'un son préprogrammé avec réglage de 4 paramètres seulement (fonction d'édition facile (EZ EDIT)), ou par sélection de l'un des réglages d'effets préprogrammés (fonction d'édition rapide).

Édition facile

Cette méthode vous permet de sélectionner un son en choisissant l’un des sons préprogrammés et en réglant uniquement 4 paramètres. Comme vous disposez de la base d’un son préprogrammé, il est facile de le personnaliser selon le son souhaité même si vous n’êtes pas familiarisé avec les effets ou les règles de chaque processeur d’effet. Les sons préprogrammés sont classés en différents Types, et chaque type offre plusieurs Variations.

1. Appuyez sur la touche [EZ EDIT], et utilisez la molette VALUE pour sélectionner le TYPE désiré.
2. Si vous placez le paramètre TYPE sur “Patch Data”, vous pouvez alors créer un son basé sur le Patch en cours.

1. Appuyez sur la touche [VARIATION], puis sélectionnez un son avec la molette VALUE.
2. Si vous placez le paramètre TYPE sur "Patch Data", il n'est pas possible de modifier la VARIATION.

1. Appuyez sur la touche [DRIVE], puis régalez la distorsion ou le sustain avec la molette VALUE.
2. Si vous placez le paramètre DRIVE sur “Patch Data”, la distorsion ou le sustain du son sont les mêmes que ceux du Patch original.

• Si vous placez le paramètre TYPE sur un autre réglage que “Patch Data”, la sélection “Patch Data” ne s'affiche pas même si vous réglez la molette VALUE.
• Appuyez sur la touche [TONE] puis régalez la couleur à l'aide de la molette VALUE.
• Si vous placez le paramètre TONE sur “Patch Data”, la couleur du son est la même que celle du Patch original.

• Si vous placez le paramètre TYPE sur un autre réglage que “Patch Data”, la sélection “Patch Data” ne s'affiche pas même si vous réglez la molette VALUE.
• Appuyez sur [MOD], puis régalez la profondeur ou la modulation du son avec la molette VALUE.
• Si vous reglez MOD (modulation) sur “Patch Data”, le son est le même que celui du Patch original.

• Si vous placez le paramètre TYPE sur un autre réglage que “Patch Data”, la sélection “Patch Data” ne s'affiche pas même si vous réglez la molette VALUE.
• Appuyez sur la touche [DELAY], puis régler la réverbération du son avec la molette VALUE.
• Si vous reglez le paramètre DELAY sur “Patch Data”, le son est le même que celui du Patch original.

• Si vous placez le paramètre TYPE sur un autre réglage que “Patch Data”, la sélection “Patch Data” ne s'affiche pas même si vous réglez la molette VALUE.
• Lorsque les réglages sont terminés :
• Pour sauvegarder les réglages, exécutez l'opération d'enregistrement (page 32).
• Pour effectuer des réglages plus précis, suivez les procédures décrites dans “Réglages rapides” (page 21) ou “Création de sons par édition de chaque effet (paramètre)” (page 22).

Vous pouvez effectuer les réglages d'un effet pendant que vous jouez de la guitare.

[Procedure]

3. Appuyez sur la pédale BANK et utilisez la pédale d'expression pour choisir le type désiré.

• Effectuez le réglage en vous plaçant sur la position minimum ou maximum de la pédale d'expression en commençant en position centrale.
• Si vous affectez la valeur “Patch Data” au paramètre TYPE, vous pouvez maker un son basé sur le Patch actuellément sélectionné.

4. Appuyez sur la pédale BANK, puis utilisez la pédale d'expression pour sélectionner la couleur.

• Effectuez le réglage en vous plaçant sur la position minimum ou maximum de la pédale d'expression en commençant en position centrale.
• Si vous affectez la valeur “Patch Data” au paramètre TYPE, il n'est pas possible de modifier la VARIATION.

5. Appuyez sur la pédale 1, puis réglez la quantité de distorsion maximale appliquée au signal à l'aide de la pédale de distorsion.

• Si vous affectez la valeur “Patch Data” au paramètre DRIVE, la distorsion ou le sustain du signal sont les mêmes que ceux du Patch original.

• Si vous placez le paramètre TYPE sur un autre réglage que “Patch Data”, la sélection “Patch Data” ne s'affiche pas même si vous réglez la molette VALUE.

6. Appuyez sur la pédale 2, puis réglez la brillance du son à l'aide de la pédale d'expression.

• Si vous affectez la valeur “Patch Data” au paramètre TONE, le son est le même que celui du Patch original.

• Si vous placez le paramètre TYPE sur un autre réglage que “Patch Data”, la sélection “Patch Data” ne s'affiche pas même si vous réglez la molette VALUE.

7. Appuyez sur la pédale 3, puis réglez la rondeur du son à l'aide de la pédale d'expression.

• Si vous affectez la valeur “Patch Data” au paramètre MOD (modulation), le son sera le même que celui du Patch original.

• Si vous placez le paramètre TYPE sur un autre réglage que “Patch Data”, la sélection “Patch Data” ne s'affiche pas même si vous réglez la molette VALUE.

8. Appuyez sur la pédale 4, puis réglez la réverbération du son avec la pédale d'expression.

• Si vous affectez la valeur “Patch Data” au paramètre DELAY, le son sera le même que celui du Patch original.

• Si vous placez le paramètre TYPE sur un autre réglage que “Patch Data”, la sélection “Patch Data” ne s'affiche pas même si vous réglez la molette VALUE.

9. Lorsque les réglages sont terminés :

• Pour sauvegarder les réglages, exécutez l'opération d'enregistrement (page 32).
• Pour effectuer des réglages plus précis, suivez les procédures décrites dans "Réglages rapides" (page 21) ou "Création de sons par édition de chaque effet (paramètre)" (page 22).

Réglage rapide

Il suffit de sélectionner un réglage d'effet préprogrammé pour chaque effet pour créer facilement un nouveau son d'effet. Il existe deux types de réglages d'effet : les réglages préprogrammés et les réglages utilisateur. En enregistrant au préalable le contenu souhaité dans le réglage utilisateur, vous pouvez utiliser l'effet du même réglage pour plusieurs nombres de Patch.

[Procedure]

1. Appuyez sur la touche de sélection des effets correspondant à l'effet à modifier. L'écran affiche les paramètres de l'effet sélectionné.
2. Durant l'édition, l'écran affiche le dernier paramètre édité pour chaque effet.
3. Affichez le premier paramètre à l'aide de la touche [PARAMETER()].

1. Sélectionnez le réglage d'effet de votre choix à l'aide de la molette VALUE.
2. Lorsque vous tournez la molette Value, les réglages d'effet sont appelés les uns à la suite des autres.

1. Achevez de régler l'effet en repétant les étapes 1-3.
2. Lorsque les réglages sont terminés :
3. Vous pouvez continuer à effectuer d'autres réglages.
4. Pour sauvegarder les réglages, utiliser l'opération d'enregistrement (page 32).

Enregistrer les données éditées dans les réglages utilisés

Vous pouvez enregistrer jusqu'à 5 différents réglages pour chaque touche de sélection d'effet sur des réglages utilisateur. En enregistrant les réglages d'effets que vous utilisez souvent sur les réglages utilisateur, vous pouvez utiliser le même réglage d'effet pour différents numéros de Patch. Voici la procédure d'enregistrement d'un réglage d'effet sur un réglage utilisateur:

• Le contenu des réglages préprogrammés ne peut pas être modifié, mais il est possible de modifier les réglages des paramètres d'un réglage préprogrammé à partir d'un Patch ou d'enregistrer les données modifiées sur un réglage utilisateur.

[Procedure]

1. Appuyez sur la touche de sélection d'effet correspondant à l'effet à enregistrer sur un réglage utiliser.

L'écran affiche les réglages de l'effet sélectionné.

1. Spécifiez la destination. Tout en appuyant sur la pédale correspondant à l'emplacement de destination (1 - 4), appuyez sur la touche [WRITE].

L'écran affiche le nom du réglage utilisateur déjà enregistré sur cet emplacement.

• Si vous appuyez maintainant sur la touche [EXIT], la procédure d'enregistrement est annulée et vous repassez au statut de l'étape 1.
• Nommez le réglage utilisé. Déplacez le curseur à l'aide de la touche [PARAMETER], puis modifiez les lettres à l'aide de la molette VALUE.
• Pendant que vous modifiez les lettres, les fonctions suivantes sont disponibles :

CAPS: Permet d'écrire les lettres en majuscules ou minuscules.

INS: Permet d'insérer un espace à l'emplacement du curseur et de déplacer les lettres suivantes vers la droite.

DEL: Permet d'effacer la lettre située à l'emplacement du curseur et de déplacer les lettres vers la gauche.

1. Appuyez sur la touche [WRITE].

Les réglages de l'effet et du nom sont enregistrés sur le réglage utilisateur sélectionné à l'étape 2.

Création de sons par édition des effets (paramètre)

Cette méthode vous permet de créer des sons d'effet en réglant le statut activé/désactivé de chaque effet, l'ordre de configuration, et les paramètres d'effet.

• Vous pouvez également modifier les réglages effectuels à l'aide des fonctions d'édition EZ EDIT ou d'édition rapide.

Réglage du statut activé/désactivé

Vous pouvez activer ou désactiver les effets à votre convenance. Lorsque des effets sont activés, le témoin de la touche de sélection de chaque effet sélectionné s'allume.

1. Appuyez sur la touche de sélection d'effet correspondant à l'effet à activer ou désactiver.

L'écran affiche les réglages de l'effet sélectionné.

1. De nouveau, appuyez sur la touche de sélection de l'effet de votre choix. L'effet est activé ou désactivé.

Vous pouvez activer/désactiver l'effet en tournant la molette VALUE.

• Lorsque vous éditez le son d'un effet, le nom de l'effet clignote à l'écran.
• Répétez les étapes 1 - 2 pour activer/désactiver chaque effet.
• Lorsque les réglages sont terminés :
• Vous pouvez continuer à régler d'autres paramètres à votre convenance.
• Pour sauvegarder les réglages, utiliser l'opération d'enregistrement (page 32).

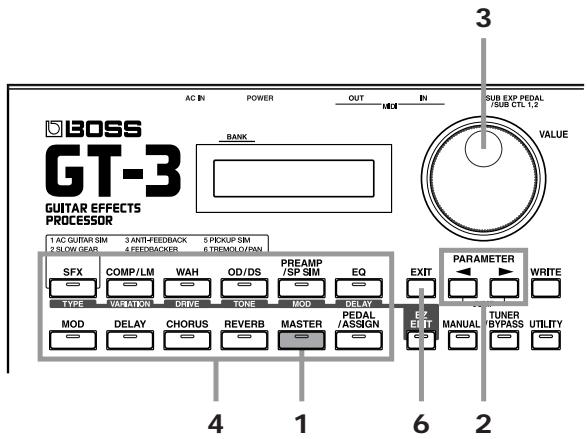

Ordre de connexion des processeurs

Vous pouvez librement régler l'ordre de connexion des processeurs d'effets.

1. Appuyez sur la touche [MASTER].
2. Utilisez la touche [PARAMETER] pour accéder au paramètre suivant à l'écran (Effect Chain).

• Les effets désactivés sont affichés en minuscules.
• Utilisez la molette VALUE pour déplacer le curseur vers le point d'insertion souhaité d'un processeur d'effets.
• Sélectionnez l'effet souhaité à l'aide des touches de sélection des effets.

Le processeur d'effet sélectionné est inséré à la position du curseur.

• Le suppresseur de bruit et la pédale de volume peuvent être contrôlés par les touches [MASTER] et [PEDAL/ASSIGN], respectivement.
• Répétez les étapes 3 - 4 pour placer les effets dans l'ordre désiré.
• Appuyez sur la touche [EXIT] pour compléter les réglages ou l'ordre de connexion que vous avez choisi.

Vous repassez à la page lecture.

Pendant que vous régalez l'ordre de connexion, vous pouvez aussi activer/désactiver les effets. Les deux processeurs d'effets qui apparaissent immédiatement à gauche et à droite du curseur peuvent être activés/désactivés grâce à leur touche de sélection respective.

7. Lorsque les réglages sont terminés :

• Vous pouvez continuer à effectuer d'autres réglages.
• Pour sauvegarder les réglages, utilisez l'opération d'enregistrement (page 32).

Réglages de chaque processeur d'effets

Chacun des processeurs d'effets dispose de différents paramètres. En modifiant individuellement les valeurs de ces paramètres, vous pouvez créer des effets personnalisés.

1. Appuyez sur la touche de sélection d'effet qui correspond à l'effet que vous souhaitez éditer.

L'écran affiche les paramètres de l'effet sélectionné.

1. Utilisez les touches [PARAMETER] pour accéder au paramètre que vous souhaitez modifier.

Si l'écran affiche plusieurs paramètres, déplacez le curseur sur le paramètre à opérer à l'aide des touches [PARAMETER].

• En maintenant enfoncée la touche PARAMETER [▶] ([▶]) et en appuyant sur la touche PARAMETER [▶] ([▶]), vous pouvez passer directement aux paramètres importants. Pour les effets représentant peu de paramètres, vous pouvez passer directement au dernier (ou au premier) paramètre.
• Tournez la molette VALUE pour modifier la valeur.
• Répétez les étapes 2 - 3 pour effectuer tous les réglages désirés.
• Continue à régler les effets en répétant la procédure à partir de l'étape 1 si nécessaire.
• Lorsque les réglages sont terminés :
• Vous pouvez continuer à effectuer d'autres réglages.
• Pour sauvegarder les réglages, utiliser l'opération d'enregistrement (page 32).

Réglage de la pédale d'expression et de contrôle

Pour régler un effet pendant le jeu à l'aide de la pédale d'expression et de la pédale de contrôle (CTL) du GT-3, suivez la procédure ci-dessous. Il existe deux manières de régler un effet : un réglage des paramètres les uns après les autres ou un réglage rapide à l'aide du réglage de la pédale que vous avez préalablement programme.

Réglage rapide

Les effets pouvant être affectés à la pédale d'expression

Les effets pouvant être affectés à la pédale d'expression sont les suivants. Pour utiliser d'autres paramètres, reportez-vous à la section "Lorsque vous ne souhaitez pas utiliser le réglage rapide (page 25)".

P1: FOOT VOLUME P2: WAH PEDAL P3: PEDAL SHIFT P4: DELAY LEVEL P5: PEDAL DRIVE P6: PREAMP VOL P7: CHORUS LEV P8: REVERB LEV P9: HUMAN PEDAL P10: MASTER LEV P11: A. WAH FREQ P12: PEDAL RING

Les effets pouvant être affectés à la pédale CTL

Les effets pouvant être affectés à la pédale CTL sont les suivants. Pour utiliser d'autres paramètres, reportez-vous à la section “Lorsque vous ne souhaitez pas utiliser le réglage rapide (page 25)”.

P1: MASTER BPM P2: FEEDBACKER P3: VIBRATO P4: DELAY ON P5: AFB SEARCH P6: AR HOLD P7: SYNTH HOLD P8: MUTE P9: TUNER ON P10: MANUAL ON

1. Appuyez sur la touche [PEDAL/ASSIGN].
2. Utilisez les touches [PARAMETER] pour afficher le paramètre suivant.

< Réglage de l'effet activé avec la pédale d'expression >

< Réglage de l'effet activé avec la pédale CTL >

1. Sélectionnez l'effet à opérer à l'aide de la molette VALUE.
2. Désactivez ("Off") les Patch n'utilisant aucune pédale.
3. Répétez les étapes 2 et 3, puis finissez d'affecter les effets au contrôle de la pédale d'expression et de la pédale CTL.
4. Lorsque les réglages sont terminés :
5. Vous pouvez continuer à effectuer d'autres réglages.
6. Pour sauvegarder les réglages, utilisez l'opération d'enregistrement (page 32).
7. La pédale CTL du GT-3 indique l'effet qui lui est affecté. Le témoin lumineux s'allume lorsque la valeur cible atteint son maximum sur la plage déterminée (la valeur maximum).

Lorsque vous ne souhaitez pas utiliser le réglage rapide

Si vous ne souhaitez pas utiliser la fonction de réglage rapide, suivez la procédure ci-après. Les paramètres disponibles sont les suivants.

Assign On/Off: Statut activé/désactivé du contrôle

Target: Le paramètre à contrôler

Plage Target: La plage de variation du paramètre

Mode Source: Le résultat de l'utilisation d'un commutateur au pied

• Réglez uniquement le mode source pour la pédale CTL.
• Lorsque vous utilisez la plage active ou le système de pédale interne, règlez-le avec la fonction Assign.

Réglage de la fonction assign

Les réglages de la fonction Assign permettent de contrôler les paramètres à partir des pédales d'expression ou de contrôle du GT-3, ou d'une pédale externe ou d'un appareil MIDI. Vous pouvez affecter jusqu'à 8 fonctions différentes (numérotées 1 - 8) à chaque numéro de Patch afin de déterminer quel contrôleur doit contrôler quel paramètre.

[Procedure]

5. Lorsque les réglages sont terminés :

• Vous pouvez continuer à effectuer d'autres réglages.
• Pour sauvegarder les réglages, utilisez l'opération d'enregistrement (page 32).

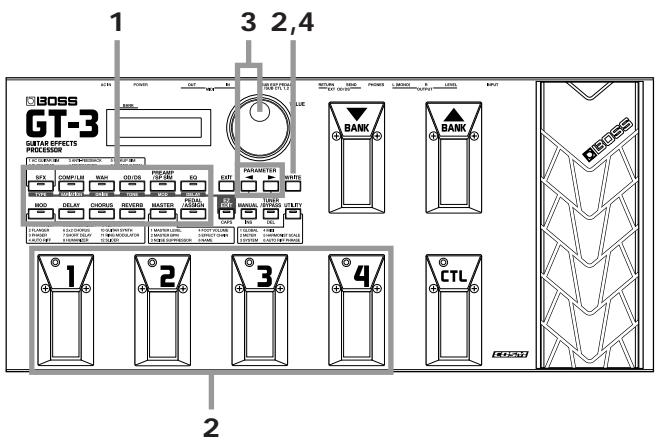

Assign on/off : statut activé/désactivé de la fonction assign

Ce paramètre permet de régler le statut activé/désactivé de 8 affectations de paramètres. Activez uniquement l'affectation que vous allez utiliser. Comme pour les réglages d'effet, vous pouvez utiliser les réglages préprogrammés de la fonction Assign. Il existe deux types d'affectation de paramètres : les affectations préprogrammées et les affectations utilisées. En enregistrant les affectations de paramètres que vous préférez sur les réglages utilisés, vous pouvez facilement les utiliser avec plusieurs Patch.

• Vous pouvez assigner jusqu'à 8 affectations de paramètres à chaque numéro de Patch. Assurez-vous de bien désactiver les affectations de paramètres que vous n'utilisez pas.

Vous pouvez enregistrer un maximum de 4 réglages utilisateur. En enregistrant les réglages Assign fréquemment utilisés sur des réglages utilisateur, vous pouvez facilement assigner le même réglage Assign à plusieurs nombres de Patch. Voici la méthode permettant d'enregistrer les données Assign sur un réglage utilisateur.

• Le contenu des réglages préprogrammés ne peut pas être modifié. Toutefois, vous pouvez editer dans un Patch les paramètres utilisant un réglage préprogrammé ou enregistrer les données editées sur un réglage utilisateur.

1. Affichez à l'écran le paramètre à enregistrer sur un réglage utilisateur.
2. Spécifiez le réglage utilisateur de destination. En maintenant enfoncée la pédale de destination (1-4), appuyez sur la touche [WRITE].

L'écran indique le nom du réglage utilisateur actuellement enregistré.

• Si vous appuyez sur la touche [EXIT], l'opération d'enregistrement est annulée et vous repassez au statut de l'étape 1.
• Nommez le réglage à utiliser.

Déplacez le curseur à l'aide des touches [PARAMETER], puis modifiez les lettres à l'aide de la molette VALUE.

• Pendant que vous modifiez les lettres, vous pouvez utiliser les fonctions suivantes :

CAPS: Permet d'écrire les lettres en majuscules ou en minuscules. INS: Permet d'insérer un espace à l'emplacement du curseur et déplace les lettres suivantes vers la droite. DEL: Permet d'effacer la lettre à la position du curseur et déplace la lettre suivante vers la gauche. 4. Appuyez sur la touche [WRITE].

Le réglage Assign est enregistré sur le réglage utilisé que vous avez sélectionné à l'étape 2 ainsi que le nom.

Spécifiez le paramètre que vous souhaitez contrôler. Les paramètres suivants peuvent être sélectionnés comme des cibles.

• Niveau général
• Statut activé/désactivé de chaque effet
• Paramètres des processeurs d'effets Valeur BPM générale (saisie Tap)
• Statut activé/désactivé du mode manuel
• Statut activé/désactivé du mode Tuner/Bypass
• Vous pouvez affecter deux ou plusieurs contrôleurs au contrôle de la même cible, mais, si c'est le cas, évitez de les utiliser en même temps pour modifier le paramètre cible. Cela pourrait produit du bruit.
• Les paramètres cible suivants ne peuvent pas être utilisés lorsque la pédale Wave est sélectionnée comme source d'affectation.

La plage variable du paramètre cible

Les valeurs des paramètres cibles varient entre les valeurs programmées “minimum” et “maximum”. Lorsque vous utilisez un contrôleur pour le statut activé/désactivé, comme une pédale de contrôle ou un commutateur au pied, la valeur “minimum” est OFF (Fermé) et la valeur “maximum” est ON (Ouvert). Lorsque vous utilisez un contrôleur dont la valeur change constamment, comme la pédale d’expression, la valeur se modifie entre le “minimum” et le “maximum”. Lorsque c'est le contrôleur cible qui sélectionne le statut On ou Off, ce dernier est sélectionné à la valeur centrale du message reçu.

• La plage de réglage disponible dépend du paramètre cible sélectionné.
• Si vous choisissez une valeur "minimum" supérieure à la valeur "maximum", la variation du paramètre sera inversée.
• Si vous changez de paramètre cible lorsque vous avez réglé les valeurs "minimum" et "maximum", les règles sont susceptibles de varier. Lorsque vous avez changé de paramètre cible, vérifiez que la plage de valeurs du paramètre cible n'a pas changé.

Les contrôleurs qui contrôlent les paramètres cibles

Sélection du contrôleur (source) qui contrôle le paramètre cible.

Les contrôleurs suivants peuvent être sélectionnés comme sources.

-Pédale d'expression du GT-3 - Commutateur au pied CTL du GT-3 - Pédale d'expression (optionnelle : EV-5 (Roland), FV-300L+PCS-33 (Roland)) ou commutateur au pied (optionnel : FS-5U, FS-5L, FS-1 (Roland)), DP-2 (Roland), etc.) relié au connecteur SUB EXP PEDAL/SUB CTL 1,2 - Système de pédale interne (pédale interne) - Système de pédale interne (pédale Wave) - Message de Control Change venant d'un appareil MIDI externe (1 - 31, 64 - 95)

• Le témoins de la pédale CTL fonctionne selon les réglages de la pédale CTL.
• Voir "À propos du système de pédale interne (page 29)".

Le résultat de l'utilisation d'un commutateur au pied

Ce réglage détermine la manière dont est affecté le paramètre cible par l'utilisation d'un commutateur au pied de type momentané (optionnel : FS-5U, DP-2 (Roland), etc.).

• Le commutateur au pied CTL du GT-3 est de type momentané. Sélectionnez le mode de votre choix.

Le paramètre est désactivé en temps normal (valeur minimum), il est activé (valeur maximum) lorsque vous appuyez sur le commutateur.

Le paramètre alterne les statuts désactivé (minimum) et activé (maximum) à chaque fois que vous appuyez sur le commutateur.

• Si vous avez connecté un commutateur à verrouillage (optionnel : FS-5L, FS-1(Roland), etc.) ou si vous n'avez pas sélectionné un commutateur au pied comme contrôleur, ce réglage doit rester sur "Normal".

Commutateurs au pied de type momentanés et à verrouillage

Si vous utilisez un commutateur au pied pour activer/désactiver les effets

Vous pouvez utiliser un commutateur au pied de type momentané ou un commutateur à verrouillage. Lorsque vous utilisez un commutateur au pied de type momentané, sélectionnez le mode "Toggle". Lorsque vous utilisez un commutateur à verrouillage, sélectionnez le mode "Normal". Dans les deux cas, les statuts activé/désactivé alternent à chaque fois que vous appuyez sur le commutateur.

Si vous souhaitez qu'un effet devienne plus important pendant que vous appuyez sur un commutateur ou si vous souhaitez uniquement que l'effet soit activé lorsque vous appuyez sur le commutateur

Utilisez un commutateur de type momentané et sélectionnez le mode "Normal". Dans ce cas, le réglage (On/Off) dépend de la position du commutateur. Cela n'est pas possible avec un commutateur à verrouillage.

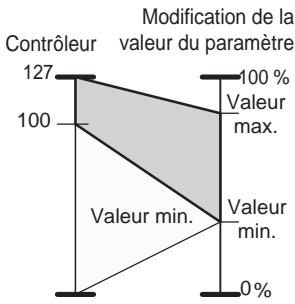

Plage active : plage de valeur

Si un contrôleur variable est sélectionné (pédale d'expression) comme source de contrôle, vous pouvez spécifier la plage de valeurs qui affectera le paramètre cible. La valeur du paramètre cible ne sera pas affectée par les mouvements du contrôleur en dehors de la plage spécifiée : elle demeurera dans les limites des valeurs "Maximum" et "Minimum".

Exemple : Plage active grave : 100, Plage active aigüe : 127

• Si vous utilisez un contrôleur On/Off (commutateur au pied), conservez le réglage "Lo: 0", "Hi: 127". D'autres réglages peuvent empêcher toute modification de valeur.
• Lorsque vous utilisez le système de pédale interne, vous devez régler la plage de valeurs en fonction des modifications de la pédale interne.

Système de pédale interne

Le GT-3 est équipé d'une fonction appelée système de pédale interne. Ce système vous permet de contrôler en temps réel la valeur du paramètre sélectionné à l'aide de la pédale d'expression. Le système de pédale interne présente les deux fonctions suivantes, vous permettant de régler la "Source" de contrôle pour chaque numéro (1 - 8) d'affection des contrôleurs.

-Pédale interne - Pédale Wave

Pédale interne

Selon la fonction Trigger que vous avez réglé, la pédale d'expression est activée. Si vous avez affecté la valeur "Source" à la pédale interne, réglez les paramètres suivants.

Permet de régler la fonction de déclenchement Trigger qui active la pédale d'expression.

Activé lorsqu'un Patch est sélectionné.

EXP PEDAL-L:

Activé lorsque la pédale d'expression du GT-3 est en position arrêtée.

EXP PEDAL-M:

Ce paramètre est activé lorsque vous appuyez sur la pédale d'expression du GT-3 et ne commence à fonctionner que lorsque la pédale est en position centrale.

EXP PEDAL-H:

Ce paramètre est activé lorsque vous appuyez sur la pédale d'expression du GT-3 et ne commence à fonctionner que lorsque la pédale est en position avant maximum.

CTL PEDAL:

Ce paramètre est activé lorsque vous appuyez sur la pédale CTL du GT-3.

Ce paramètre est activé lorsque vous appuyez sur la pédale reliée au connecteur SUB EXP PEDAL.

SUB CTL 1:

Ce paramètre est activé lorsque vous appuyez sur la pédale reliée au connecteur SUB CTL 1.

SUB CTL 2:

Ce paramètre est activé lorsque vous appuyez sur la pédale reliée au connecteur SUB CTL 2.

MIDI CC# 1 - 31, 64 - 95 :

Activé lorsque la valeur des messages de Control Change (CC#01-31,64-95) d'un appareil MIDI externe passe la valeur centrale.

Ce paramètre permet de contrôler le temps nécessaire à la pédale d'expression pour passer de la position arrêtée à la position avant.

Ce paramètre permet de sélectionner l'un des trois types qui déterminent la variation de la pédale d'expression.

Pédale wave

Permet de modifier le paramètre sélectionné comme cible dans un certain cycle avec la pédale d'expression. Lorsque vous avez affecté le rôle de contrôleur "Source" à la pédale Wave, les paramètres suivants doivent être configurés.

• Les paramètres cibles suivants ne peuvent pas être activés à partir de la pédale Wave.

SFX, COMP/LM, WAH, sélection des effets pour chaque

MOD Block

AFB: Search

MANUAL On/Off

TUNER On/Off

Ce paramètre détermine le temps nécessaire à un cycle de la pédale d'expression.

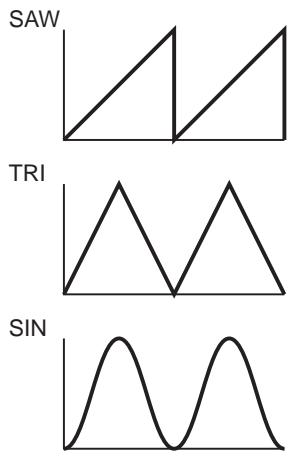

Ce paramètre permet de sélectionner l'un des trois types de forme d'onde qui détermine la modification de la pédale d'expression CHOISIE.

Modifier le nom d'un patch

Chaque Patch peut posséder un nom de 11 caractères. Vous pouvez librement nommer tous les Patch.

1. Appuyez sur la touche [MASTER].
2. Utilisez les touches [PARAMETER] pour sélectionner l'écran de modification du nom. Puis utilisez les touches [PARAMETER] pour déplacer le curseur vers le texte à modifier.

1. Utilisez la molette VALUE pour modifier le caractère.
2. Pendant l'édition des lettres, les fonctions suivantes sont disponibles :

CAPS: Permet d'écrire les lettres en minuscules ou en majuscules.

INS: Permet d'insérer un espace à la place du curseur et de déplacer les lettres vers la droite. DEL: Permet d'effacer les lettres à l'emplacement du curseur et de déplacer les lettres suivantes vers la gauche. 4. Répétez les étapes 2 - 3 pour affecter le nom du patch. 5. Lorsque les réglages sont terminés :

• Vous pouvez continuer à effectuer d'autres réglages.
• Pour sauvegarder les réglages, utilisez l'opération d'enregistrement (page 32).

Annuler les modifications

Pour annuler les modifications (éditions) d'un son d'effet et de revenir aux valeurs originales, suivez la procédure ci-après.

1. Pendant que vous effectuez les réglages, appuyez sur la touche [EXIT] pour revenir à la page Play.
2. Sélectionnez un Patch.

Le nombre de Patch se modifie, les modifications sont annulées et les réglages reviennent à leur statut avant modification.

Sauvegarde des réglages modifiés (fonction write)

Les modifications des réglages de Patch sont temporaires et reviennent aux réglages initiaux lorsque vous sélectionnez un autre Patch. Si vous souhaitez conserver les réglages modifiés, utilisez la fonction d'enregistrement Write.

[Procedure]

1. Après avoir effectué les réglages, appuyez sur la touche [WRITE].

L'écran affiche le numéro et le nom du Patch de destination.

2. Sélectionnez le numéro du patch de destination.

Vous pouvez spécifier le numéro du Patch de destination (voir "Sélection d'un son d'effet" (page 13)). Vous pouvez également spécifier la destination à l'aide de la molette VALUE. L'écran affiche le numéro et le nom du Patch sélectionné.

• Pour enregistrer les nouveaux réglages sur le nombre de Patch initial, cette étape n'est pas nécessaire.
• Vous ne pouvez pas l'écrire sur une zone préprogrammée. Si vous avez edited les réglages d'un Patch préprogrammé, vous devez specifyer un nombre de Patch utilisé comme destination de l'enregistrement.
• Pour annuler l'enregistrement et revenir à l'édition, appuyez sur la touche [EXIT].

3. Appuyez sur la touche [WRITE].

Les réglages modifiés sont enregistrés sur le nombre de Patch spécifique lors de l'étape 2. À la fin de l'enregistrement, la page Play réapparaît.

Utilisation du mode manuel

Le GT-3 offre un mode manuel permettant d'utiliser les pédales comme sélecteur On/Off pour les effets spécifiques. Ce mode vous permet de sélectionner le statut activé/désactivé de l'effet spécifique sans modifier les nombres de Patch.

< Passer en mode manuel avec les touches de façon >

Chaque fois que vous appuyez sur la touche [MANUAL], le mode manuel est activé/désactivé. Lorsque le mode manuel est activé, l'écran affiche l'effet correspondant à chaque pédale.

< Passer en mode manuel avec la pédale CTL >

Chaque fois que vous appuyez sur la pédale CTL, le mode manuel est activé ou désactivé. Lorsqu'il est activé, le témoin de la pédale CTL s'allume et l'écran affiche l'effet correspondant à chaque pédale.

Lorsque vous activez/désactivez le mode manuel avec la pédale CTL, configurez le paramètre “Configuration de la pédale de contrôle” (page 24) comme suit.

• Vous pouvez également contrôler le mode manuel grâce à la fonction Assign. < Réglages rapides > CTL PEDAL: P10=MANUAL ON < Réglages manuels > CTL PEDAL: On CTL PEDAL Target: MANUAL On/Off CTL PEDAL Target Min: Off CTL PEDAL Target Max: On CTL PEDAL Mode Source: Toggle

Utilisation du mode manuel

Lorsque le mode manuel est activé, l'écran affiche le nom de l'effet affecté à chaque pédale. En mode manuel, vous pouvez savoir si l'effet est activé/désactivé selon que le témoin de la pédale est allumé/éteint. Lorsque vous appuyez sur une pédale, l'effet correspondant est activé ou désactivé.

Réglage du mode manuel

Voici la procédure de réglage du mode manuel. Sélectionnez l'effet devant être affecté à chaque pédale.

1. À l'aide des touches [PARAMETER], déplacez le curseur sur le numéro de pédale dont vous souhaitez modifier l'affection d'effet.

1. Sélectionnez l'effet à affecter à l'aide de la molette VALUE.
2. Répétez les étapes 1 et 2 pour affecter les effets aux autres pédales.

Réglages des fonctions utility

Voici les fonctions Utility du GT-3 : elles vous permettent de configurer votre appareil.

1. Appuyez plusieurs fois sur la touche [UTILITY] pour choisir le paramètre à sélectionner. Chaque fois que vous appuyez sur la touche, les paramètres sont successivement sélectionnés.
2. Lorsque vous configurez les fonctions Utility, le témoin de la touche correspondante est allumé.

<1. GLOBAL>

Cette fonction permet de modifier temporairement les réglages de tous les Patch à la fois.

<2. METER>

Cette fonction permet d'afficher à l'écran le niveau de sortie de l'effet spécifique.

<3. SYSTEM>

Cette fonction permet de configurer le système de base du GT-3.

<4. MIDI>

Cette fonction permet de configurer les fonctions MIDI.

Permet de configurer la gamme utilisateur de la fonction Harmonist.

Permet de configurer chaque phrase lors de l'utilisation de la fonction Auto Riff.

1. Utilisez les touches [PARAMETER] pour accéder au paramètre à éditer.

Lorsque plus d'un paramètre est affiché à l'écran, déplacez le curseur vers le paramètre à modifier à l'aide des touches [PARAMETER].

• En maintenant enfoncée la touche PARAMETER [▶] ([▲]) et en appuyant sur la touche PARAMETER [▼] ([▶]), vous passez directement aux paramètres importants.
• Modifiez la valeur à l'aide de la molette VALUE.
• Répétez les étapes 1 - 3 pour configurer les paramètres Utility souhaités.
• Appuyez sur la touche [EXIT] pour quitter la procédure (vous revenez à la page Play).

Le GT-3 offre une fonction Global permettant de modifier temporairement l'ensemble des Patch de la même manière. La fonction Global vous permet de réaliser des modifications temporaires afin de vous adapter aux variations de votre équipement ou de votre jeu sans affecter le contenu de chaque Patch.

Spécifiez le type d'appareil relié au connecteur de sortie.

• Pour profiter des capacités maximales du GT-3, nous vous recommandons d'affecter les valeurs “Power Amp (Combo)” ou “Power Amp (Stack)” au paramètre “Your Setting” et de l'élxirer au connecteur RETURN ou MAIN IN de l'ampli guitare. Si l'ampli guitare n'est pas équipé de connecteurs RETURN ou MAIN IN, reliez le GT-3 à l'entrée normale (si l'ampli est équipé des entrées L et R, choisissez L), puis ajustez les réglages de tonalité de l'ampli guitare de sorte que BASS = 0, MIDDLE = 10 et TREBLE = 0. Si l'amplificateur dispose d'un sélecteur de canal, placez-le sur le canal normal (Clean).

Gt. Amp (Combo) :

Utilisez cette configuration pour vous connecter à l'entrée guitare d'un ampli guitare Combo (ampli et haut-parleur dans une même unité).

Gt. Amp (Stack) :

Utilisez cette configuration pour vous connecter à l'entrée guitare d'un ampli guitare de type Stack (ampli et haut-parleur dans des unités séparées).

Power Amp (Combo):

Utilisez cette configuration pour vous relier au connecteur RETURN ou MAIN IN d'un ampli guitare Combo.

Power Amp (Stack):

Utilisez cette configuration pour vous connecter à un ampli de puissance et à une enceinte ou au connecteur RETURN ou MAIN IN d'un ampli guitare de type Stack.

Ligne (casque) :

Utilisez cette configuration pour vous connecter à une console de mixage ou un enregistreur multipiste (ou lorsque vous utilisez un casque).

Permet de régler la tonalité de la plage des basses fréquences.

• Permet de régler la tonalité indépendamment du statut activé/désactivé de l'égaliseur pour chaque Patch.

Permet de régler la tonalité de la plage des hautes fréquences.

• Permet de régler la tonalité indépendamment du statut activé/désactivé de l'égaliseur pour chaque Patch.

[NS Threshold (seuil du suppresseur de bruit)] (-20dB - +20dB)

NS Threshold 0 dB

Il s'agit d'un réglage de -20 dB - +20 dB du niveau de celui du suppresseur de bruit compris dans chaque Patch. Si vous utilisez une guitare différente, il convient de régler ce paramètre afin de l'adapter au niveau de sortie de cette guitare.

• Si vous souhaitez utiliser les données configurées pour chaque Patch, réglez-le sur "0 dB".
• Ce réglage n'auraucun effet sur les Patch dont le suppresseur de bruit est désactivé.

Permet d'ajuster le niveau de réverbération de chaque Patch de 0% - 200%. Pour une réverbération plus efficace, réglez le niveau de réverbération afin qu'il corresponde à la réverbération physique du lieu de travail.

• Pour utiliser les réglages de chaque Patch sans modification, CHOISSEZ UN RÉGLAGE DE “100%”.
• Ce réglage n'aucun effet sur les Patch dont la réverbération est désactivée.

InPit.

L'afficheur indique le niveau de sortie de l'effet. Tournez la molette VALUE pour afficher successivement les niveaux de sortie des effets actifs. Cette fonction vous permet donc de vérifier le niveau de sortie de chaque effet.

• Lorsque le niveau de sortie est trop élevé, le résultat n'est pas satisfaisant. Vérifiez le niveau de sortie de chaque effet et régalez-le à un niveau adaptable.

SYSTEM> [LCD Contrast] (1-16)

LCD Contrast 1

Selon l'emplacement du GT-3, l'écran peut difficilement s'avérer lisible. Le cas échéant, ajustez le contraste.

[Dial Function]

Dial Function P. NUMBER & VALUE

Permet de configurer l'action de la molette VALUE.

Ce paramètre peut être utilisé pour la sélection des numéros de Patch et la modification des réglages durant l'édition. Vous pouvez modifier les numéros de Patch en tournant la molette VALUE ou à l'aide des pédales.

La molette VALUE est uniquement utilisée pour la modification des réglages durant l'édition.

[SUB CTL 1 Func (fonction pédale Sub Control 1)]

SUB CTL1 Func Assignable

[SUB CTL 2 Func (fonction pédale Sub Control 2)]

SUB CTL2 Func Assignable

Permet d'affecter les fonctions aux connecteurs SUB CTL 1 et SUB CTL 2.

Assignable :

Peut être utilisé comme connecteur du contrôleur de la fonction Assign. À connecter à l'appareil ajustat (pédale d'expression, commutateur au pied).

Peut être utilisé comme connecteur à distance pour la sélection du statut activé/désactivé du mode manuel. À connecter à un commutateur au pied (optionnel : FS-5U, etc.) de type momentané.

Peut être utilisé comme connecteur à distance pour la sélection du statut activé/désactivé de la fonction Tuner. À connecter à un commutateur au pied (optionnel : FS-5U, etc.) de type momentané.

Patch Change Mode Attendez un Num.

Permet de configurer la modification des numéros de Patch à l'aide des pédales.

Un nouveau numéro de Patch est sélectionné lorsqu'une banque ou un numéro est spécifique.

Le passage à un nouveau numéro de Patch n'est pas effectué tant que le numéro n'est pas spécifique à l'aide d'une pédale. La modification des réglages de banque (numéros) n'affecte pas le numéro de Patch, seul l'affichage change. Lorsque vous appuyez sur la pédale ajustate vous confirmez la banque et le numéro, sélectionnant ainsi un nouveau numéro de Patch.

BANK Extent 85

Spécifiez la limite supérieure de la banque.

Assign Hold On

Permet de spécifier si les valeurs précédentes des sources des contrôleurs sont maintenues lors du changement de Patch.

• La fonction Assign Hold n'est pas activée lorsque Toggle (permettant d'alterner entre les valeurs Min et Max à chaque pression sur la pédale) est sélectionné comme mode Source de la fonction Assign.

On: Les valeurs de la source des contrôleurs sont mainte s paramètres cibles utilisant les mêmes sources conservent les valeurs précédentes des sources de contrôleurs.

Off: Les valeurs de la source des contrôleurs ne sont pas maintenues lors du changement de Patch. Lorsque vous sélectionnez un nouveau numéro de Patch, le son de l'effet n'est dans un premier temps pas affecté par la position en cours des contrôleurs. Dès que vous modifiez un contrôleur et que ces données sont transmises au GT-3, le paramètre cible de ce contrôleur est modifié en conséquence.

Cette section contient les réglages des fonctions MIDI. Vous pouvez alors régler les paramètres suivants. Pour plus de détails sur chacun des paramètres, reportez-vous au “Réglages de la fonction MIDI Utility” (page 59).

[MIDI RX Channel (canal de réception MIDI)]

[MIDI EXP OUT (sortie MIDI pédale d'expression)]

[MIDI CTL OUT (sortie MIDI pédale de contrôle)]

[MIDI SUB CTL1OUT (sortie MIDI Sub Control 1)]

[MIDI SUB CTL2OUT (sortie MIDI Sub Control 2)]

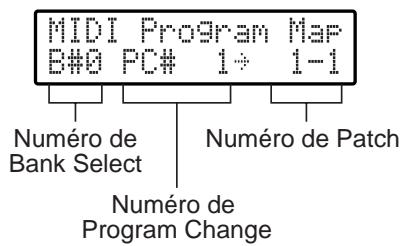

[MIDI Map Select]

Gamme d'harmonisation

Permet de régler l'harmonisation lorsque l'harmoniseur est réglé sur "Mode: Harmony", "Harm: Scale 1-Scale 29". La gamme par défaut est DO majeur.

Lorsque vous n'obtenez pas l'harmonisation désirée en utilisant la gamme "Harm; -2 oct- +2 oct," sélectionnez la gamme (Scale) à utiliser (User). Saisissez le nom de la note d'harmonisation devant correspondre à la note détectée en entrée.

Vous disposez de 29 gammes (1 - 29). Indiquez le numéro de la gamme utilisée.

DIR (direct) :

Déterminez la note en entrée. Vous pouvez également jouer les notes à la guitare et laisser le GT-3 retrouver automatiquement la note.

EFF (effect) :

Déterminez la note entendue en sortie (harmonie).

Indiquez chaque phrase à utiliser lorsque la fonction Auto Riff prend la valeur “Phrase=User1-10".

Pour chaque pas, vous devez indiquer une note de sortie pour chaque note d'entrée et refaire ce réglage pour chaque note d'entrée. Pour régler le pas final de chaque note d'entrée, affectez la valeur OUT (Output note) au paramètre "end".

Avec la valeur “-”, le pas de programmation conserve sa valeur précédente sans attaque supplémentaire.

Spécifiez le numéro de phrase. Vous pouvez choisir parmi 10 phrases (1 - 10) utiliser.

Déterminez la note d'entrée. Vous pouvez également jouer directement les notes sur la guitare et laisser le GT-3 déterminer la note.

STEP: Vous pouvez également utiliser la guitare et passer au pas de programmation suivant.

OUT: Determine le nom de la note de sortie.

Chapitre 3 guide des effets

Cette section explique chaque effet et la fonction des paramètres qui le composent.

• Les noms des effets sont indiqués en abréviation :

2CE (Chorus 2x2)

AC (Simulateur de guitare acoustique)

AFB (Anti Larsen)

AR (AutoRiff)

AW (Auto Wah)

CE (Chorus)

CS (Compresseur)

DD (Délai)

EQ (Egaliseur)

FB (Feedback)

FL (Flanger)

FV (Pédale de Volume)

HR (Harmoniseur)

HU (Humaniseur)

LM (Liminetur)

NS (Suppresseur de bruit)

PRE (Préamplificateur)

RM (Modulateur en anneau)

RV (Réverbération)

SEQ (Pré-égaliseur)

SDD (Délai court)

SG (Vitesse lente)

SL (Slicer)

SYN (Synthé guitare)

TR (Trémolo/Pan)

TU (Accordeur)

VB (Vibrato)

WAH (Pédale Wah Wah)

• Le son en entrée de chaque effet est appelé «son direct» et le son modifié par l'effet est appelé «son de l'effet».

SFX (effets spéciaux)

Effect Off, On

Simulateur de guitare acoustique

Top 0-100

Body 0-100

Level 0-100

Sens 0-100

Temps de montée 0-100

PIC; Simulateur de microphone

Permet de produire l'un des effets suivants : Simulateur de guitare acoustique, Vitesse lente, Anti-Larsen, Feedbacker, Simulateur de microphones ou Trémolo/Pan.

Effet

Active/désactive les effets spéciaux SFX.

FX select (sélection d'un effet)

Permet de sélectionner l'effet à utiliser.

AC (simulateur de guitare acoustique) :

Simule le son d'une guitare acoustique. Vous permet de produire des sons similaires à ceux d'une guitare acoustique avec une guitare électrique.

SG (vitesse lente) :

Produit un effet de progression lente du volume (comme un son de violon).

AFB (anti-larsen) :

Permet d'éviter le Larsen acoustique engendré par les résonances du corps de la guitare.

Permet de générer du Larsen comme technique de jeu.

PIC (simulateur de microphones) :

Produit le son de différents types de microphones. Vous pouvez obtenir un son dense de Humbucker, même avec un micro à simple bobinage.

TR (tréMolo/Pan) :

Le tremolo est un effet qui crée une modification cyclique du volume. Le panoramique déplace cycliquement la position stéréo entre la gauche et la droite (lors de l'utilisation de la sortie stéréo).

Top

Permet de régler l'incidence du sillet de manche sur les cordes, c'est-à-dire le contenu harmonique ou l'attaque.

Permet de régler la résonance du son engendrée par le corps : c'est-à-dire la douceur et la densité du son caractéristique des guitares acoustiques.

Permet de régler le volume du simulateur de guitare acoustique.

Sens (sensibilité)

Permet de régler la sensibilité de la vitesse lente. Avec une valeur faible, l'effet de la vitesse lente peut uniquement être obtenu avec une attaque plus forte des cordes, alors qu'aucun effet n'est obtenu avec une attaque plus faible. Lorsque la valeur est importante, l'effet est également obtenu avec une faible attaque des cordes.

Permet de régler le temps nécessaire au volume pour atteindre son maximum lorsque vous commencez l'attaque des cordes.

Permet de régler la fréquence fixe à laquelle le Larsen est supprimé.

Permet de régler la force de suppression du Larsen à la fréquence fixée.

Lorsque vous activez cette fonction ("On"), elle recherche et détermine automatiquement les fréquences où se produit le Larsen. Cette fonction est généralement affectée à la pédale CTL. Les points ainsi déterminés disparaissent lors d'un changement de Patch. Reportez-vous aux "Réglages de la pédale de contrôle" (page 24) et effectuez les réglages ci-après.

• Étant donné que toutes les autres opérations sont suspendues durant la recherche, cela peut interrompre des phrases d'Auto Riff ou causer d'autres problèmes.

Réglages rapides

Pour utiliser le Feedbacker, jouez des notes de guitare précises puis activez l'effet. Pour activer/désactiver l'effet, utilisez la pédale CTL. Configurez la pédale de sorte que l'effet soit uniquement activé lorsque vous appuyez sur la pédale.

• Pour plus de détails, voir “Configuration de la pédale de contrôle” (page 24).
• Il est également possible d'utiliser la fonction Assign.
• Les notes auxquelles vous souhaitez appliquer du Larsen doivent être jouées individuellement et clairement. Activez ensuite l'effet lorsque la note est stable.

Mode d'emploi

Sélectionnez "OSC" ou "Boost".

OSC (oscillateur) :

Un son de Larsen artificiel est créé en interne.

Seule la fréquence à laquelle doit être appliqué le Larsen est accentuée, ce qui rend plus facile l'utilisation des techniques de jeu avec Larsen.

• Le mode Boost ne peut être utilisé que lors du jeu avec Larsen, le résultat ne sera pas satisfaisant si le volume de votre ampli guitare est faible.

Ceci détermine le temps nécessaire pour que le volume du Larsen atteigne son maximum à partir du moment où l'effet est activé.

Ceci détermine le temps nécessaire au son de Larsen d'une octave plus haut pour atteindre son maximum à partir du moment où l'effet est activé.

F. B. level (niveau du larsen)

Permet de régler le niveau de volume du son de Larsen.

F. B. Level (▲) (niveau de larsen)

Permet de régler le volume du son de Larsen d'une octave plus haut.

Vib rate (vitesse du vibrato)

Permet de régler la vitesse du vibrato lorsque le Feedbacker est activé.

Vib depth (profondeur du vibrato)

Permet de régler la profondeur du vibrato lorsque le Feedbacker est activé.

F. B. depth (profondeur du larsen)

Permet de régler l'accentuation de la fréquence de Larsen.

F. B. tone (fréquence de larsen)

Permet de régler la plage de fréquence à laquelle vous souhaitez appliquer du Larsen.

S' à 'h' (simple à humbucker):

Permet de convertir le son d'un micro à simple bobinage en son d’un Humbucker.

H' à 's' (humbucker à simple):

Permet de convertir le son d'un Humbucker en son d'un micro à simple bobinage.

Permet de convertir le son d'un Humbucker en son de demi-ton d'un micro à simple bobinage.

Permet de régler la tonalité du son.

Permet de régler le volume.

• Cet effet doit venir en dernière position durant la procédure de “Configuration de l'ordre de connexion des processeurs d'effets” (page 23).

Mode d'emploi

Sélection du trémolo ou du panoramique.

Trémolo :

Le volume change de manière cyclique.

Le son est déplacé de manière cyclique entre la gauche et la droite.

Permet de régler les changements du niveau de volume.

Permet de régler la fréquence (vitesse) de la modification.

• Avec le réglage BPM, la valeur de chaque paramètre peut être régée en fonction du tempo général (Master BPM, p. 57) spécifique à chaque Patch. Ceci simplifie sensiblement le réglage des effets corréés au tempo d'un morceau (synchronisation du cycle à la moitié ou au quart du tempo lorsque la vitesse de cycle augmente).

Permet de régler la profondeur de l'effet.

Compresseur / limiteur

Effet Off, On FX Select CS, LM

Sustain	0 – 100
Attack	0 – 100
Tone	-50 – +50
Level	0 – 100

< Limiteur >

Threshold	0 – 100
Release	0 – 100
Tone	-50 – +50
Level	0 – 100

Le compresseur est un effet qui atténue les forts niveaux d'entrée et qui accentue les faibles niveaux d'entrée. Cela homogénéise le volume en créant du sustain sans distorsion.

Le limiteur atténue les forts niveaux d'entrée pour éviter la distorsion.

Effet

Permet d'activer/désactiver le compresseur/limiteur.

FX select (sélection d'un effet)

Sélectionnez le compresseur "CS" ou le limiteur "LM".

CS (compresseur) :

L'effet fonctionne comme un compresseur.

LM (limiteur):

L'effet fonctionne comme un limiteur.

Permet de régler la plage (durée) d'accentuation des signaux de faible niveau. Les valeurs plus importantes engendrent un sustain plus long.

Permet de régler la force d'attaque du Picking. Les valeurs importantes traduisent une attaque plus forte, créent un son moins défini.

Permet de régler la tonalité du son.

Permet de régler le volume.

Réglez ce paramètre en fonction du signal d'entrée de votre guitare. Lorsque le niveau du signal d'entrée dépasse ce niveau de seuil, la limitation est appliquée.

Ce paramètre permet de régler le temps qui sépare le passage du niveau du signal au-dessous du seuil et l'arrêt de la limitation.

Permet de régler la tonalité du son.

Permet de régler le volume.

Effect Off, On

FX Select WAH, AW

< WAH; Pédale Wah-Wah >

Pedal 0-100

Level 0-100

Mode LPF, BPF

Polarité Down, Up

Sens 0-100

Freq 0-100

Peak 0-100

Rate 0-100

PM BPM

Depth 0-100

Level 0-100

L'effet Wah Wah crée un son unique en modifiant les caractéristiques de réponse en fréquence d'un filtre. L'effet Pédale Wah Wah vous permet d'utiliser une pédale d'expression (ou équivalent) pour contrôler l'effet en temps réel. Le paramètre Auto Wah crée un effet de Wah Wah automatique en modifiant cycliquement le filtre ou en modifiant le filtre en fonction du volume d'entrée.

Effet

Permet d'activer les effets Pedal Wah et Auto Wah.

FX select (sélection d'un effet)

Permet de sélectionner les effets "WAH" ou "AW".

WAH (pédale WAH WAH) :

L'effet fonctionne comme une pédale Wah Wah.

AW (wah wah automatique) :

L'effet est un Wah Wah automatique.

L'effet de pédale Wah Wah peut être obtenu à l'aide de la pédale d'expression.

• Pour plus de détails, voir “Réglage de la pédale d'expression” (page 24).

Permet de régler la position de la pédale Wah Wah.

Permet de régler le volume.

Mode d'emploi

Sélection du mode Wha.

LPF (filtre passe-bas) :

Ceci permet de créer un effet Wah Wah sur une large plage de fréquences.

BPF (filtre salle-bande) :

Ceci permet de créer un effet Wah Wah sur une plaque de fréquences étroite.

Sens de la réponse du filtré par rapport à l'entrée.

Up: La fréquence du filtré augmente.

Down: La fréquence du filtre diminue.

Sens (sensibilité)

Permet de régler la sensibilité à laquelle le filtré suit le réglage Polarity. Les valeurs supérieures engendrent une réponse plus forte. Avec un réglage de “0”, la force de l'attaque des cordes n'a aucune incidence.

Fréquence

Ceci permet de régler la fréquence centrale de l'effet Wah Wah.

Permet de régler la façon dont l'effet wah wah s'applique à la zone entourant la fréquence centrale. Les valeurs inférieures produisent un effet Wah Wah sur une large zone autour de la fréquence centrale. Les valeurs supérieures produisent un effet Wah Wah sur une zone étroite autour de la fréquence centrale.

• Une valeur de "50" correspond à un son de Wah wah standard.

Permet de régler la fréquence de l'Auto Wah.

• Avec le réglage BPM, la valeur de chaque paramètre peut être réglée en fonction du tempo général (Master BPM, p. 57) spécifique à chaque Patch. Ceci simplifie sensiblement le réglage des effets corrélés au tempo d'un morceau (synchronisation du cycle à la moitié ou au quart du tempo lorsque la vitesse de cycle augmente).

Permet de régler la profondeur de l'effet Auto Wah.

Permet de régler le volume.

Overdrive / distorsion

Effect Off, On

Cet effet applique de la distorsion au signal pour créer un long sustain. Il fournit 11 types de distorsion et une distorsion/Overdrive externe vous permettant de connecter et d'utiliser un processeur d'effets externe.

Effet

Permet d'activer/désactiver l'effet d'Overdrive/distorsion.

Type

Permet de sélectionner le type de distorsion.

Natural OD (overdrive naturel) :

Offre un son d'Overdrive naturel.

Vintage OD (overdrive vintage) :

Offre un son d'Overdrive Vintage.

Turbo OD (overdrive turbo) :

Vous permet d'obtenir un effet riche comme la distorsion, sans perdre la nuance de l'Overdrive.

La distorsion traitée peut fidèlement reproduire les modifications sonores produites par les nuances d'attaque des cordes ou le contrôle des potentiomètres de la guitare.

Vous permet d'obtenir un son Crunch comme la distorsion d’un ampli à lampe.

Distortion 1:

Vous permet d'obtenir un son de distorsion standard.

Distortion 2 :

Vous permet d'obtenir un son de distorsion riches dans les basses.

Vous permet d'obtenir une distorsion violente.

Une distorsion pour un puissant son Metal.

Une distorsion pour un son Metal avec un caractère inhabituel plus métallique dans les Médium.

Cela produit un son Fuzz de base.

EXT OD/DS (overdrive/distorsion externe) :

Utilise un processeur d'effets externe relié au connecteur EXT OD/DS.

Drive

Permet de régler la profondeur de la distorsion.

Base

Permet de régler la réponse dans les graves.

Permet de régler la réponse dans les aigus.

Permet de régler le volume.

SIMULATEUR DE PREAMPLI/HAUT-PARLEUR

Permet de régler la distorsion et la sonorité du son de guitare.

• Lorsque les réglages Bass, Middle et Treble sont régés sur "0", il est possible qu'aucun son ne soit produit.

Effet

Permet d'activer/désactiver l'effet de préampli.

• Le simulateur de préampli est activé "On" lorsque le paramètre System "Your Setting?" est réglé sur "Line (casque)".

Type

Ceci permet de régler le type de préampli guitare. La distorsion et la sonorité caractéristiques de chaque amplificateur sont décrites ci-dessous:

Le son du "JC-120" Roland (Jazz Chorus 120), l'un des préférés des musiciens professionnels.

Le son d'un ampli à lampe intégré conventionnel.

Vous permet d'obtenir un effet Crunch qui crée une distorsion naturelle.

MATCH drive :

Une simulation du dernier ampli à lampe largement utilisé dans des styles allant du Blues au Rock.

VOXY drive :

Vous permet d'obtenir le son de Liverpool des années 60.

Un son Lead avec medium riches idéal pour le Blues.

Le son d'un ampli à lampe typique des années 70-80, caractérisé par des médium typés.

MS1959 (i, II, i+ii):

Le son d'un grand ampli Stack à lampes, indispensable au Hard Rock Britannique des années 70 et utilisé aujourd'hui encore par de nombreux guitaristes de Hard Rock.

I: Un son assez aigu créé par l'utilisation de l'entrée I de l'ampli guitare. II: Un son doux créé par l'utilisation de l'entrée II de l'ampli guitare. I+II: Le son créé par la connexion en parallèle des entrées I et II de l'ampli guitare, créé un son plus grave que le I.

Un son d'ampli à lampe avec une distorsion polyvalente, convient à de nombreux styles.

Le son d'un grand ampli à lampes, convient au Heavy Metal.

Un son Métal puissant à gain important.

AC. guitar (guitare acoustique) :

Il s'agit d'un préampli pour les guitares électroacoustiques.

• Lorsque vous sélectionnez “AC. Guitar” (acoustique), le simulateur à réponse linéaire est activé, délivrant un son naturel et non typé. Notez que même lorsque “Your Setting” GLOBAL est réglé sur “Line (casque)”, le simulateur d'ampli à réponse linéaire est désactivé.

Volume

Permet de régler le volume et la distorsion de l'ampli.

Base

Permet de régler la sonorité des graves.

Permet de régler la sonorité des Médium.

• Si vous avez sélectionné le type “MATCH Drive”, le réglage des Médium n'a aucun effet.

Permet de régler la sonorité des aigus.

Présence

Permet de régler le rendu dans les aigus.

• Notez que si vous avez sélectionné “MATCH Drive” ou “VOXY Drive”, le réglage de présence est inverse (les aigus sont atténués de “0” à “-100”).

Permet de régler le volume global du préamplificateur.

Permet d'activer/désactiver le réglage Bright.

Off: Le réglage Bright est désactivé.

On: Le réglage Bright est activé afin de créer un son plus léger et avec plus d'attaque.

• Selon le réglage "Type", il est possible que ceci ne s'affiche pas.

Gain

Permet de régler la distorsion de l'amplificateur. La distorsion augmente avec des réglages successifs "Low", "Middle" et "High".

• Le son de chaque Type est créé sur la base d'un réglage de gain moyen "Middle". Donc, réglez-le généralement sur "Middle".

Mic set. (réglement microphone)

Permet de simuler la position du microphone. La valeur “Center” simule la position du microphone au centre de la membrane du haut-parleur. La valeur “1 – 10 cm” signifie que le microphone est éloigné du centre de la membrane du haut-parleur.

Mic level

Permet de régler le volume du microphone.

Permet de régler le volume du son direct.

• Si vous avez besoin du Type "AC. Guitar", sélectionnez les valeurs Mic Level = 100 et Direct Level = 0.

Égaliseur

Effet Off, On

Low EQ -20dB - +20dB

Lo-Mid f 100Hz - 10.0kHz

Lo-Mid Q 0.5-16

Les hauts medium et les bas medium disposent d'un égaliseur paramétrique.

Effet

Permet d'activer/désactiver l'égaliseur.

Low EQ (égaliseur grave)

Permet d'ajuster les graves.

Low-Mid F (fréquence des bas médium)

Permet de spécifier le centre de la plage de fréquences qui sera ajustée par l'égaliseur des bas Médium.

Lo-mid q (largeur de bande des bas medium)

Permet d'ajuster la largeur de bande affectée par l'égaliseur centré sur la fréquence "Lo-Mid f". Plus les valeurs augmentent, plus la bande se rétrécit.

Lo-mid EQ (égaliseur des bas médium)

Permet d'ajuster la plage des bas Médium.

Hi-mid f (fréquence des hauts médium)

Permet de spécifier le centre de la plage de fréquences qui sera ajustée par l'égaliseur "Hi-Mid EQ".

Hi-mid q (largeur de bande des hauts medium)

Permet d'ajuster la largeur de bande affectée par l'égaliseur centré sur la fréquence "Hi-Mid f". Plus les valeurs augmentent, plus la bande se rétrécit.

Hi-mid EQ (égaliseur des hauts médium)

Permet d'ajuster les hauts médium.

High EQ (égaliseur aigu)

Permet d'ajuster les aigus.

Permet d'ajuster le volume après égalisation.

MODULATION

Effect FX Select	Off, On HR, FL, PH, AR, SEQ, 2CE, SDD, HU, VB, SYN, RM, SL
<HR; Harmoniseur>
Voice	1-Voice, 2-Mono, 2-Stereo
HR1,2 Mode	Fast, Medium, Slow, Mono, Harmony
HR1,2 Pitch	-24 - +24 Mode=Fast, Medium, Slow, Mono
HR1,2 Fine	-50 - +50 Mode=Fast, Medium, Slow, Mono
HR1,2 Harm	-2oct - +2oct, Scale 1 - Scale29 Mode=Harmony
HR1,2 PreDly	0ms - 300ms PM BPM
HR1 Feedback	0 - 100
HR1,2 Level	0 - 100
Key	C(Am) - B(G#m) Mode=Harmony
Direct Level	0 - 100
<FL; Flanger>
Rate	0 - 100
	PM ,BPM
Depth	0 - 100
Manual	0 - 100
Resonance	0 - 100
Separation	0 - 100
Level	0 - 100
<PH; Phaser>
Type	4Stage, 8Stage, 12Stage, Bi-Phase
Rate	0 - 100
	PM ,BPM
Depth	0 - 100
Manual	0 - 100
Resonance	0 - 100
Step	Off, On
Step Rate	0 - 100
	PM ,BPM
		Step = On
Level	0 - 100
<AR; Auto Riff>
Phrase	Preset1 - Preset30, User1 - User10
Loop	Off, On
Tempo	0 - 100
	PM ,BPM
Sens	0 - 100
Key	C(Am) - B(G#m) Phrase=Preset
Attack	0 - 100
Hold	Off, On
Effect Level	0 - 100
Direct Level	0 - 100
<SEQ; Sous-égaliseur>
Low EQ	-20dB - +20dB
Lo-Mid f	100Hz - 10.0kHz
Lo-Mid Q	0.5 - 16
Lo-Mi EQ	-20dB - +20dB
Hi-Mid f	100Hz - 10.0kHz
Hi-Mid Q	0.5 - 16

Syn; Synthé guitare

Sens	0 – 100
Wave	Square, Saw, Brass, Bow
Chromatic	Off, On	Wave=Square, Saw
Octave Shift	0,-1,-2	Wave=Square, Saw
PWM Rate	0 – 100	Wave=Square
PWM Depth	0 – 100	Wave=Square
Cutoff Freq	0 – 100
Resonance	0 – 100
FLT.Sens	0 – 100
FLT.Decay	0 – 100
FLT.Depth	-100 – +100
Attack	Decay, 0 – 100
Release	0 – 100
Velocity	0 – 100
Hold	Off, On	Wave=Square, Saw
Synth Level	0 – 100
Direct Level	0 – 100

Mode	Normal, Intelligent
Freq	0 – 100
Effect level	0 – 100
Direct Level	0 – 100

Pattern	P1-P20
Rate	0-100
	PM ,BPM
Trigger Sens	0-100

Permet de produire l'un des effets suivants : Harmoniseur, Flanger, Phaser, Auto Riff, Ségaliseur, Chorus 2x2, Délai court, Humaniseur, Vibrato, Synthé guitare, Modulateur en anneau ou Slicer.

Effet

Permet d'activer/désactiver la modulation.

FX select (sélection de l'effet)

Permet de sélectionner l'effet à utiliser :

HR (harmoniseur) :

Permet de modifier la hauteur du son initial. Peut varier vers le haut ou vers le bas de deux octaves.

FL (flanger) :

L'effet de Flanger donne un effet d'avion à réaction au son.

PH (phaser) :

En ajoutant des signaux déphasés au signal d'entrée, l'effet de Phaser donne un effet très flatteur et enveloppant au son.

AR (AutoRiff) :

Permet de produire une phrase automatiquement en jouant simplement une note. Peut être utilisé pour jouer aisément des phrases très rapides.

SEQ (sous-égaliseur) :

Sous ou pré réglage de tonalité. Un égaliseur de type paramétrique est utilisé pour les hauts médium et pour les bas médium.

2CE (chorus 2 x 2) :

Permet d'ajouter un son dont la hauteur est modifiée au son initial, produit un effet d'espace et de plus grande profondeur. Deux chorus stéreo séparés sont utilisés pour les graves et les aigus afin d'obtenir un son de chorus naturel.

SDD (délai court):

Il s'agit d'un décalé avec un temps de délai maximum de 400 ms. Cet effet permet d'obtenir un son plus dense.

HU (humaniseur) :

Permet de créer des sons de voyelles (voix humaine) avec un son de guitare.

VB (vibrato) :

Cet effet crée un vibrato en modulant légèrement la hauteur.

SYN (synthé guitare) :

Permet de détecter la hauteur d'une guitare électrique et de générer un son de synthétiseur.

RM (modulateur en anneau) :

Permet de créer un son de cloche en modulant en anneau le son de guitare avec le signal de l'oscillateur interne. Le son n'est pas musical et manque de définition dans la justesse.

SL (slicer) :

Découpe le son de manière consécutive pour donner l'impression qu'une phrase rythmique est jouée en arrêté plan.

Permet de sélectionner le nombre de voix d'harmonisation.

Harmonisation à une seule voix transposée (mono).

2-MONO:

Harmonisation à deux voix (HR1, HR2) transposées (mono).

2-STEREO:

Harmonisation à deux voix (HR1, HR2) transposées (stéréo).

Mode d'emploi

Sélection du mode de l'harmoniseur.

Lorsque vous jouez, la vitesse de réponse de l'harmoniseur peut être rapide (Fast), moyenne (Medium) ou lente (Slow). La modulation est appliquée en fonction de cette vitesse.

Comparé au Pitch Shifter conventionnel, la modulation est ici minimisée. Jouez des notes seules et non des accord.

Permet de créer une harmonisation qui correspond à la tonalité du morceau en cours. Jouez des notes seules et non des accord.

Déterminez la transposition de la note (par demi-tons).

Permet le réglage fin de la transposition.

• Une variation de "100" du réglage fin correspond à une variation de hauteur de "1".

Harmonie

Ceci détermine la hauteur du son harmonisé superposé au signal d'entrée. Vous disposez d'une plage de 2 octaves (max.) par rapport à la note jouée. Avec la gamme utilisateur (User), ce paramètre détermine le nombre de gammes utilisateur à utiliser.

Predly (pré délais)

Déterminez la durée qui sépare la note initiale de la note d'harmonisation (essayez une valeur de "0 ms").

• Avec le réglage BPM, la valeur de chaque paramètre peut être réglée en fonction du tempo général (Master BPM, p. 57) spécifique à chaque Patch. Ceci simplifie sensiblement le réglage des effets corrélés au tempo d'un morceau.

Déterminez le taux de réinjection du signal d'harmonisation.

Niveau sonore du son transposé.

Déterminez la tonalité du morceau. En spécifiant la tonalité, vous pouvez créer des harmonies qui correspondent au morceau. Les gammes relatives majeures/mineures sont les suivantes (,) :

Déterminez le volume du son direct.

Détermine la vitesse du flanger.

• Avec le réglage BPM, la valeur de chaque paramètre peut être réglée en fonction du tempo général (Master BPM, p. 57) spécifique à chaque Patch. Ceci simplifie sensiblement le réglage des effets corrélés au tempo d'un morceau (synchronisation du cycle à la moitié ou au quart du tempo lorsque la vitesse de cycle augmente).

Déterminez la profondeur de l'effet.

Permet de régler la fréquence sur laquelle appliquer l'effet.

Déterminez la résonance (réinjection). Augmentez cette valeur pour amplifier l'effet et obtenir un son plus expérientiel.

Déterminez la diffusion de l'effet.

Déterminez le volume de l'effet Flanger.

Type

Déterminez le nombre de traitements effectués par le Phaser.

4 Stage :

Effet à quadruple déphasage. Effet léger.

8 Stage :

Effet à 8 déphasages. Effet de Phasing très populaire.

12 Stage :

Effet à 12 déphasages. Effet de Phasing profond.

Bi-phase :

Phaser avec deux circuits de déphasage connectés en série.

Permet de régler la vitesse du Phaser.

• Avec le réglage BPM, la valeur de chaque paramètre peut être réglée en fonction du tempo général (Master BPM, p. 57) spécifique à chaque Patch. Ceci simplifie sensiblement le réglage des effets corrélés au tempo d'un morceau (synchronisation du cycle à la moitié ou au quart du tempo lorsque la vitesse de cycle augmente).

Determine la profondeur du Phaser.

Permet de régler la fréquence centrale du Phaser.

Déterminez la résonance (réinjection). L'augmentation de la valeur accentue l'effet, crée un son plus inhabituel.

Permet d'activer/désactiver la fonction Step. Lorsque la fonction Step est activée, la modification du son se fait par étapes.

Déterminez la vitesse de passage d'une variation de vitesse/profondeur à une autre. Plus la valeur est importante, plus la variation est subtile.

• Avec le réglage BPM, la valeur de chaque paramètre peut être réglée en fonction du tempo général (Master BPM, p. 57) spécifique à chaque Patch. Ceci simplifie sensiblement le réglage des effets corrélés au tempo d'un morceau (synchronisation du cycle à la moitié ou au quart du tempo lorsque la vitesse de cycle augmente).

Permet de régler le volume du Phaser.

• Si les opérations suivantes sont activées en même temps que l'Auto Riff, cela peut engendrer des interférences sonores :
• Turning AFB: fonction Search activée
• Réception de nombreuses données MIDI

Phrase

Permet de sélectionner une phrase.

Si "Loop" est activé, la phrase est lue en boucle.

Permet de régler la vitesse de la phrase.

• Avec le réglage BPM, la valeur de chaque paramètre peut être réglée en fonction du tempo général (Master BPM, p. 57) spécifique à chaque Patch. Ceci simplifie sensiblement le réglage des effets corrélés au tempo d'un morceau (synchronisation du cycle à la moitié ou au quart du tempo lorsque la vitesse de cycle augmente).

Sens (sensibilité)

Permet de régler la sensibilité du déclenchement. Avec de faibles valeurs, les notes peu attaquées ne redéclenchent pas la phrase (la phrase continue à jouer). En revanche, les notes fortement attaquées redéclenchent la phrase (elle recommence au début). Avec des valeurs importantes, même les notes peu attaquées redéclenchent la phrase. Si vous attribuez une valeur de “100” à ce paramètre, la phrase n'est pas redéclenchée.

Sélectionnez la tonalité du morceau à jouer.

Permet de régler la force de l'attaque. En ajoutant de l'attaque à chaque note de la phrase, vous obtenez la sensation que les notes sont jouées en Picking.

Si vous activez le paramètre Hold après avoir joué une note, le son de l'effet continue même lorsqu'il n'y a plus de signal en entrée.

Permet de régler le volume du son de l'effet.

Permet de régler le volume du son direct.

Low EQ (égaliseur grave)

Permet de régler les graves.

Lo-Mid f (fréquence des bas médium)

Permet de spécifier la fréquence corrigée par l'égaliseur des bas Médium.

Lo-mid q (largeur de bande des bas medium)

Permet de régler la largeur de bande affectée par l'égaliseur centré sur la fréquence "Lo-Mid f". Plus les valeurs augmentent, plus la bande est étroite.

Lo-mid EQ (égaliseur des bas médium)

Permet de régler la plage des bas Médium.

Hi-mid f (fréquence des hauts médium)

Permet de spécifier le centre de la plage de fréquences qui sera réglée par l'égaliseur "Hi-Mid EQ".

Hi-mid q (largeur de bande des hauts medium)

Permet de régler la largeur de bande affectée par l'égaliseur centré sur la fréquence "Hi-Mid f". Plus les valeurs augmentent, plus la bande est étroite.

Hi-mid EQ (égaliseur des hauts médium)

Permet de régler la plage de fréquences des hauts Médium.

High EQ (égaliseur aigu)

Permet de régler les aigus.

Permet de régler le volume après égalisation.

Xover f (fréquence de coupure)

Ce paramètre permet de régler la fréquence à laquelle le son direct est divisé en deux bandes (graves et aigus).

Taux de compression (vitesse dans les graves)

Permet de régler la vitesse du chorus dans les graves.

• Avec le réglage BPM, la valeur de chaque paramètre peut être réglée en fonction du tempo général (Master BPM, p. 57) spécifique à chaque Patch. Ceci simplifie sensiblement le réglage des effets corrélés au tempo d'un morceau (synchronisation du cycle à la moitié ou au quart du tempo lorsque la vitesse de cycle augmente).

Lo Depth (profondeur dans les graves)

Permet de régler la profondeur du chorus dans les graves. Pour l'utiliser comme un effet de doublage, réglez-le sur "0".

Le pré-délai (pré-délai dans les graves)

Permet de régler le temps qui sépare la sortie des graves du son direct et la sortie du son de l'effet. Si vous allongez le temps de pré-délai, vous obtenez un effet de doublage.

Lo level (niveau des graves)

Permet de régler le volume des basses fréquences.

Haute vitesse dans les aigus

Permet de régler la vitesse du chorus dans les aigus.

• Avec le réglage BPM, la valeur de chaque paramètre peut être réglée en fonction du tempo général (Master BPM, p. 57) spécifique à chaque Patch. Ceci simplifie sensiblement le réglage des effets corrélés au tempo d'un morceau (synchronisation du cycle à la moitié ou au quart du tempo lorsque la vitesse de cycle augmente).

Hi Depth (profondeur dans les aigus)

Permet de régler la profondeur du chorus dans les aigus. Pour l'utiliser comme un effet de doublage, réglez-le sur "0".

Hi Predly (pré-délai dans les aigus)

Permet de régler le temps qui sépare la sortie des aigus du son direct et la sortie du son de l'effet. Si vous allongez le temps de pré-délai, vous obtenez une sensation de sons multiples (effet de doublage).

Permet de régler le volume des hautes fréquences.

Dly time (temps de délai)

Permet de régler le temps de délai.

• Avec le réglage BPM, la valeur de chaque paramètre peut être réglée en fonction du tempo général (Master BPM, p. 57) spécifique à chaque Patch. Ceci simplifie sensiblement le réglage des effets corrélés au tempo d'un morceau (synchronisation du cycle à la moitié ou au quart du tempo lorsque la vitesse de cycle augmente).

Ce paramètre correspond à la réinjection du signal retardé en entrée. Ce paramètre permet de régler le volume qui revient en entrée. Plus le réglage est élevé, plus les répétitions du délai sont importantes.

Permet de régler le volume du son de décaissement.

Mode d'emploi

Permet de sélectionner le mode de déclenchement des voyelles.

Permet de passer de la voyage 1 à 2 pendant le pincement de deux notes. La durée du changement peut être réglée avec le paramètre de vitesse.

En réglant la vitesse et la profondeur, vous passez automatiquement d'une voyelle à une autre.

Les cinq voyelles (a, e, i, o, u) sont utilisées en ordre aléatoire par réglage de la vitesse et de la profondeur.

Permet de sélectionner la première voyelle.

Permet de sélectionner la seconde voyelle.

Sens (sensibilité)

Permet de régler la sensibilité de l'humaniseur. Avec de faibles valeurs, les notes peu attaquées n'activent pas l'humaniseur. En revanche, les notes fortement attaquées activent l'effet. Avec des valeurs importantes, même les notes peu attaquées activent l'humaniseur.

Permet de régler le cycle de changement des deux voyelles.

• Avec le réglage BPM, la valeur de chaque paramètre peut être réglée en fonction du tempo général (Master BPM, p. 57) spécifique à chaque Patch. Ceci simplifie sensiblement le réglage des effets corrélés au tempo d'un morceau (synchronisation du cycle à la moitié ou au quart du tempo lorsque la vitesse de cycle augmente).

Permet de régler la profondeur de l'effet.

Ce paramètre détermine le point de changement des deux voyelles. Avec un réglage de “50”, la durée de la voie 1 est plus courte. Avec un réglage supérieur à 50, la durée de la voie 1 est plus longue.

Permet de régler le volume de l'harmoniseur.

Sélection des voyelles avec la pédale d'expression

Pour sélectionner l'une des deux voyelles à l'aide de la pédale d'expression, réglez la "Configuration de la pédale d'expression" (page 24) tel qu'indiqué ci-dessous.

• Vous pouvez également utiliser la fonction Assign. < Réglages rapides >

EXP PEDAL : P9=HUMAN PEDAL

EXP PEDAL : On EXP PEDAL Target : HU EXP PEDAL Target Min : 0 EXP PEDAL Target Max : 100

Permet de régler la vitesse du vibrato.

• Avec de faibles valeurs, les notes peu attaquées ne redéclenchent pas la phrase (la phrase continue à jouer). En revanche, les notes fortement attaquées redéclenchent la phrase (elle recommence au début). Avec des valeurs importantes, même les notes peu attaquées redéclenchent la phrase.

Permet de régler la profondeur du vibrato.

Permet d'activer/désactiver le vibrato à l'aide du commutateur au pied.

• Cet effet implique que la fonction Trigger est activée avec un commutateur au pied pour obtenir l'effet de vibrato.

Permet de régler le temps qui sépare l'activation de la fonction Trigger de l'obtention du vibrato.

Pour activer/désactiver le paramètre Trigger du vibrato à l'aide de la pédale CTL, réglez la "Configuration de la pédale de contrôle" (page 24) tel qu'indiqué ci-dessous.

• Vous pouvez également utiliser la fonction Assign.

< Réglages rapides >

CTL PEDAL : P3=VIBRATO

Réglages manuels

CTL PEDAL : On

Lorsque vous utilisez un synthé guitare, observez les indications suivantes :

• Il ne fonctionne pas correctement lorsque vous jouez des accords. Il est nécessaire de pouvoir des notes individuelles et de bloquer toutes les autres cordes.
• Assurez-vous qu'une note est bien étouffée avant de jouer la note suivante avec une attaque précise.
• Si l'appareil ne détecte pas distinctement l'attaque, le résultat ne sera pas celui escompté.

Sens (sensibilité)

Permet de régler la sensibilité d'entrée. La réponse du signal source interne est communée avec une valeur de sensibilité supérieure mais cela accroit les dysfonctionnements. Essayez donc d'obtenir une sensibilité aussi grande que possible sans entraîner de dysfonctionnement.

Permet de sélectionner le type d'onde source utilisé par l'effet de synthé guitare.

L'appareil détecte les données de hauteur et d'attaque du signal de guitare en entrée, puis il envoie la forme d'onde carrée en sortie.

L'appareil détecte les données de hauteur et d'attaque du signal de guitare en entrée, puis il envoie la forme d'onde en dents de scie en sortie.

L'appareil traite directement le signal de guitare en entrée afin de créer un son de synthé guitare. Vous obtenez une montée rapide du son et une attaque marquée.

L'appareil traite directement le signal de guitare en entrée afin de créer un son de synthé guitare. Vous obtenez un son doux, progressif, sans attaque.

Permet d'activer/désactiver la fonction Chromatic. Lorsqu'elle est activée, la variation de hauteur du son de synthétiseur s'effectue par pas d'un demi-ton. Elle ne répond pas aux variations de hauteur de moins d'un demi-ton, comme celles pouvant être obtenues avec les Bend (tiérés) ou le vibrato. Vous pouvez donc l'utiliser avec des instruments dont la hauteur varie par pas de plus d'un demi-ton (clavier).

• Utilisez ce paramètre lorsque les formes d'onde carrées ou en dents de scie sont sélectionnées.

Ce paramètre vous permet de modifier la hauteur des sons internes par octaves, par rapport à la guitare.

• À configurer avec les formes d'onde carrée et dent de scie.

PWM rate (vitesse de modulation)

Cette fonction donne de l'ampleur au son en modulant la forme d'onde (carrée uniquement) du module sonore interne. Une valeur vitesse elevated permitted d'obtenir une modulation plus rapide.

• Forme d'onde carrée uniquement.

PWM depth (profondeur de modulation)

Déterminez la profondeur de la modulation de la forme d'onde. La valeur "0" désactive la modulation.

• À configurer uniquement avec la forme d'onde carrée.

Cutoff freq (fréquence de coupure)

Permet de déterminer la fréquence de coupure du filtre d'atténuation du contenu harmonique du son.

Ajuste l'accentuation du contenu harmonique du son autour de la fréquence de coupure.

FLT. Sens (sensibilité du filtré)

Permet d'ajuster la sensibilité du filtre. Avec de faibles valeurs, les notes peu attaquées n'affectent pas le filtre. Avec des valeurs importantes, même les notes peu attaquées modifient le filtre. Avec une valeur de "0", la profondeur du filtre reste la même, quelle que soit l'attaque portée à la note.

FLT. Decay (temps de chute du filtré)

Temps nécessaire au contrôle pour se stabiliser.

Permet de régler la profondeur du filtre. Les valeurs élevées modifient sensiblement le filtre. La polarité du filtre peut être positive ou négative (^+ + ) et -.

Permet de régler le temps nécessaire au son du synthétiseur interne pour atteindre son niveau maximum. Les faibles valeurs permettent un temps de montée rapide du volume. Inversement, une valeur élevée implique un temps de montée plus lent. Avec la valeur "Decay", le niveau du son monte rapidement et passe automatiquement en rétablissement (Release) quel que soit la note jouée en entrée.

• Avec les formes d'onde "Brass" (cuivres) ou "Bow" (notes tirées), le temps d'attaque ne dépassera pas une valeur donnée, même avec les valeurs "Decay" ou "0".

Cette fonction détermine le temps mis par le synthétiseur interne pour atteindre la valeur zéro lorsque la note en entrée s'arrête.

• Avec les formes d'onde "Brass" et "Bow", c'est le signal de la guitare qui est traité. C'est-à-dire que le niveau du signal du synthétiseur interne varie avec celui de la guitare, quelle que soit la valeur du paramètre Release.

Détermine la variation maximale du volume du son du synthétiseur interne. Une valeur importante implique une plage dynamique plus importante qu'avec une valeur faible de paramètre. Avec la valeur "0" le niveau ne varie pas (quelque soit le jeu du guitariste).

La fonction Hold permet de faire durer le son de synthétiseur en sortie. Si vous activez le paramètre Hold pendant sur un son de synthétiseur, le son de synthétiseur est soutenu jusqu'à ce que vous le désactiviez. Vous pouvez activer/désactiver le paramètre Hold à l'aide d'un commutateur au pied. En général, désactivez ce paramètre.

• À utiliser avec les formes d'onde carrée et dent de scie.

Déterminez le volume du son du synthétiseur.

Déterminez le volume du son direct.

Pour activer/désactiver le paramètre Hold avec le commutateur CTL, réglez la “Configuration de la pédale de contrôle” (page 24) comme indiqué ci-dessous.

• Vous pouvez également utiliser la fonction Assign.

< Réglages rapides> CTL PEDAL : P7=SYNTH HOLD

Mode d'emploi

Permet de sélectionner le mode du modulateur en anneau.

Normal:

La modulation en annexe du signal de la guitare avec le signal du modulateur interne, vous obtenez un son métallique sans hauteur définie.

La modulation du signal en annexe du signal d'entrée crée un son métallique. Le modulateur en annexe automatique modifie la fréquence de l'oscillation selon la hauteur du signal d'entrée et produit par conséquent un son avec une hauteur définie (à la différence du mode Normal). Cet effet ne donne pas de résultats significatifs lorsque la hauteur du signal d'entrée n'est pas détectée (jeu note-à-note obligatoire...).

Fréquence

Ceci détermine la fréquence de l'oscillateur interne.

Déterminez le niveau sonore de l'effet.

Déterminez le niveau du signal direct.

SL (slicer) sélectionné

Sélectionne le schéma de découpe appliqué au signal.

Déterminez la vitesse de la découverte du signal.

• Avec le réglage BPM, la valeur de chaque paramètre peut être réglée en fonction du tempo général (Master BPM, p. 57) spécifique à chaque Patch. Ceci simplifie sensiblement le réglage des effets corrélés au tempo d'un morceau (synchronisation du cycle à la moitié ou au quart du tempo lorsque la vitesse de cycle augmente).

Déterminez la sensibilité du déclenchement. Avec une valeur faible du paramètre, les notes jouées doucement ne redéclenchent pas la phrase (la lecture de la phrase continue). En revanche, les notes attaquées plus fortement redéclenchent la phrase qui est relue du début. Avec une valeur importante du paramètre, la phrase est redéclenchée même sur les notes jouées doucement.

Délai

Effect Off, On

Type Single, Tap

DelayTime 0ms - 1800ms

PM BPM

DlyTime. F 0msec-20msec

Tap Time 0% - 100%

Feedback 0-100

High Cut 700Hz-11.0kHz, Flat

Niveau du signal 0-120

Cet effet ajoute un signal retardé au signal d'entrée, ce qui permet de lui donner plus de corps ou d'obtenir des effets spéciaux.

Effet

Active/désactive le délié.

Type

Déterminez le type de délai.

En réglant le temps de retard et le nombre de répétitions, vous obtenez un délai normal.

Ce type de délai est stéréo. Les répétitions sont réparties entre les sorties gauche et droite.

Dlytime (temps de retard)

Déterminez le temps de retard du début.

• Avec le réglage BPM, la valeur de chaque paramètre peut être réglée en fonction du tempo général (Master BPM, p. 57) spécifique à chaque Patch. Ceci simplifie sensiblement le réglage des effets corrélés au tempo d'un morceau (synchronisation du cycle à la moitié ou au quart du tempo lorsque la vitesse de cycle augmente).

Delaytime. f (réglage fin de début)

Réglage fin du temps de retard du début.

Déterminez le temps de retard du canal droit par rapport au canal gauche qui est la référence (100%).

Déterminez le niveau du signal retardé réinjecté en entrée. Ce paramètre détermine la réinjection. Le nombre de répétitions est proportionnel à la valeur de ce paramètre.

High cut (filtre coupe-haut)

Le filtre coupe-haut atténue les fréquences supérieures à la fréquence sélectionnée. Ce paramètre détermine la fréquence au-dessus de laquelle le filtre atténue le signal. La valeur “Flat” (réponse plate) désactive le filtre.

Déterminez le volume du son retardé.

Effect Off, On

Mode Mono, Stereo

Rate 0-100

PM oBPM

Depth 0-100

Pré Delay 0.0msec - 40.0msec

High Cut 700Hz-11.0kHz, Flat

Niveau du son 0-100

Cet effet désaccorde légèrement le signal et le mélange au signal d'entrée en lui donnant du corps et de la profondeur.

Effet

Active/désactive le chœur.

Mode d'emploi

Sélection du mode de Chorus.

Cet effet de Chorus délivre le même signal sur les sorties gauche et droite.

Chorus stéréo avec signal différent sur les sorties gauche et droite.

Déterminez la vitesse du Chorus.

• Avec le réglage BPM, la valeur de chaque paramètre peut être réglée en fonction du tempo général (Master BPM, p. 57) spécifique à chaque Patch. Ceci simplifie sensiblement le réglage des effets corrélés au tempo d'un morceau (synchronisation du cycle à la moitié ou au quart du tempo lorsque la vitesse de cycle augmente).

Déterminez la profondeur du Chorus. En doublage, utilisez une valeur de "0".

Déterminez le temps entre le début du signal d'entrée et la génération du Chorus. Un pré-délai important permet d'obtenir un effet de doublage.

High cut (filtre coupe-haut)

Le filtre High-Cut atténue les fréquences au-dessus de la fréquence spécifique. Avec la valeur “Flat” le filtre est inopérant.

Déterminez le niveau de l'effet.

Réverbération

Effect Off, On

Cet effet simule la réflexion du signal sur tout type de surfaces réfléchissantes (réverbération).

Effet

Active/désactive la réverbération.

Type

Sélectionne le type de réverbération. Vous disposez de nombreuses simulations d'espaces réverbérants.

Simule une pièce de petite taille. Son brillant.

Simule une pièce de petite taille. Son plus chaud.

Simule une salle de concert. Réverbérations claires et spacieuses.

Simule une salle de concert. Réverbérations plus chaudes que dans le type précédent.

Simule une réverbération à plaque (type de réverbération simulée par la vibration d'une plaque en métal). Son métallique avec aigus distinctifs.

Rev time (temps de réverbération)

Déterminez le temps de réverbération (durée).

Déterminez le temps nécessaire au début de la réverbération.

Low cut (filtre coupe-bas)

Le filtre coupe-bas atténue les fréquences inférieures à la fréquence spécifiée.

High cut (filtre coupe-haut)

Le filtre coupe-bas atténue les fréquences supérieures à la fréquence spécifique. La valeur “Flat” désactive la correction.

Déterminez la densité de la réverbération.

Déterminez le volume de la réverbération.

Section générale - MASTER

Master Level 0-100

Master BPM 40-250

Effect Off, On

Seuil 0-100

Release 0-100

< FV; Pédale de volume >

Level 0-100

Volume général de sortie du GT-5.

Master BPM

Déterminez le tempo général des Patch.

• Les BPM (battements par minute) correspondent au nombre de noires par minute.

Fonction master BPM

Pour saisir le tempo Master BPM avec la pédale CTL, suivez la procédure indiquée ci-après (page 24):

• Vous pouvez également utiliser la fonction Control Assign.

Réglages rapides

CTL PEDAL: P1=MASTER BPM

Régages manuels

CTL PEDAL: On

< NS (suppresseur de bruit) >

Cet effet réduit le bruit induit dans les micros de la guitare. Cet effet fonctionne en synchronisation avec l'enveloppe du son de la guitare (chute du niveau du signal de la guitare) : son incidence est donc minime sur le caractère sonore de la guitare.

• Veillez à connecter le suppresseur de bruit avant la réverbération pour éviter de tronquer la réverbération.

Effet

Active/désactive le suppresseur de bruit.

Réglez ce paramètre en fonction du volume du bruit. Si le niveau de bruit est élevé, un réglage élevé est approprié. Si le niveau de bruit est faible, un réglage plus faible est alors approprié. Réglez cette valeur jusqu'à ce que la chute du son de guitare soit aussi naturelle que possible.

• Des réglages élevés du paramètre de seuil peuvent résulter en l'absence de son lorsque vous jouez de la guitare à un niveau faible.

Permet de régler le temps entre le déclenchement du suppresseur de bruit et le niveau 0 du volume.

Permet de régler le volume.

Contrôle du volume au pied

Pour contrôler le volume au pied, utilisez la pédale d'expression et régalez la "Configuration de la pédale d'expression" (page 24) comme ceci :

• Vous pouvez également utiliser la fonction Assign.

< Réglages rapides >

Comment utiliser le MIDI

Sur le GT-3, le MIDI vous permet d'effectuer les opérations suivantes.

• L'utilisation du MIDI implique que vous fassiez correspondre les numéros des canaux MIDI des deux appareils. Si les canaux MIDI ne correspondent pas exactement, les données ne peuvent être transmises entre les deux appareils.

Émission de messages de program change

Lorsqu'un Patch est sélectionné sur le GT-3, le message de Program Change correspondant au numéro de Patch sélectionné est transmis. L'appareil MIDI externe s'adapte alors à la configuration correspondant au message de Program Change reçu.

Émission de messages de control change

Les informations de fonctionnement du commutateur au pied CTL, de la pédale d'expression ou de l'appareil externe relié au connecteur SUB EXP PEDAL/SUB CTL 1,2 sont émises sous forme de messages de Control Change. Cela peut être utilisé pour contrôler les paramètres de l'appareil MIDI externe.

Émission de données

Vous pouvez transférer les réglages du GT-3 (comme le son d'un effet, par exemple) à un autre appareil MIDI utilisant les messages System Exclusive. Cela permet de configurer un autre GT-3 avec les mêmes réglages ou d'enregistrer les réglages des sons d'effets sur un séquenceur.

Sélection de patch

Les numéros de Patch du GT-3 s'adaptent aux messages de Program Change reçus d'un appareil MIDI externe.

Vous pouvez déterminer la correspondance entre les messages MIDI de Program Change et les numéros de Patch du GT-3 avec la réaffectation des Program Change (page 63), afin que les sons correspondant aux effets d'un autre appareil MIDI.

La configuration illustrée ci-dessous permet de piloter le GT-3 depuis un séquenceur externe pendant que vous jouez de la guitare. Pour changer automatiquement de Patch sur le GT-3, insérez à l'endroit désiré de la séquence le numéro de Program Change correspondant au Patch souhaité en même temps que les données de jeu.

Par MIDI, le GT-3 peut recevoir des messages de Control Change et contrôleurs des paramètres déterminés pendant le jeu en temps réel. Configurez les paramètres à contrôler à l'aide de la fonction Assign (page 26).

Voici la procédure de réception de données émises par un autre GT-3 ou de données GT-3 sauvegardées sur un séquenceur.

Réglage des paramètres MIDI de la fonction utility

Les pages suivantes expliquent le fonctionnement des paramètres MIDI de la fonction Utility du GT-3. Effectuez les réglages dont vous avez besoin.

Voici les paramètres MIDI utilisables disponibles :

[MIDI RX Channel (canal de réception MIDI)]

[MIDI Omni Mode]

[MIDI TX Channel (canal d’émission MIDI)]

[MIDI Device ID]

• Lorsque vous utilisez les fonctions suivantes, veuillez vous reporter aux procédures correspondantes.

[MIDI Bulk Dump]

[MIDI Bulk Load]

[MIDI Map Select]

1. Lorsque vous appuyez sur la touche [UTILITY], les éléments suivants apparaisent successivement. Sélectionnez l'option MIDI.
2. Pendant que vous réglez les paramètres Utility, le témoign de la touche est allumé. <1. GLOBAL> <2. METER> <3. SYSTEM> <4. MIDI>

UTILITY 4. MIDI

Permet d'effectuer les réglages de paramètres MIDI.

< 5. HR SCALE (gamme de l'harmoniseur) > < 6. AR PHRASE (phrase Auto Riff) >

1. Affichez à l'écran le paramètre à contrôler à l'aide des touches [PARAMETER].

Si plus d'un paramètre s'affiche à l'écran, déplacez le curseur sur le paramètre à opérer à l'aide des touches [PARAMETER].

1. Modifiez la valeur à l'aide de la molette VALUE.
2. Répétez les étapes 2 - 3 pour régler les paramètres désirés de la fonction Utility.
3. Appuyez sur la touche [EXIT] pour quitter la procédure.

Paramètres MIDI de la fonction utility

[MIDI RX Channel (canal de réception MIDI)] (1-16)

Sélectionnez le canal MIDI utilisé pour la réception des messages MIDI.

• Par défaut, le canal MIDI est le canal 1.

Si le mode Omni est activé, les données MIDI sont reçues sur tous les canaux, quel que soit le canal MIDI sélectionné.

• Même si le mode Omni est activé, les données Sysex sont uniquement reçues si leur numéro d'identification "Device ID" correspond à celui de l'appareil.
• Par défaut, le mode Omni est activé.

[MIDI TX Channel (canal d'émission MIDI)] (1-16, Rx)

MIDI TX Channel = Rx

Sélectionne le canal MIDI utilisé pour l'émission de messages MIDI.

Lorsque la valeur "Rx" est sélectionnée, le canal d'émission MIDI est identique au canal de réception.

• Par défaut, "Rx" est sélectionné.

[MIDI Device ID] (1-32)

MIDI Device ID ID = 1

Permet de déterminer le numéro d'identification de l'appareil utilisé pour la transmission et la réception de message System Exclusive.

• Par défaut, le numéro d'identification de l'appareil est 1.

Permet d'activer/désactiver la transmission des messages de Program Change lors des changements de Patch sur le GT-3.

Off: Les messages de Program Change ne sont pas transmis lors des changements de Patch.

On: Les messages de Program Change sont transmis lors des changements de Patch.

• Le GT-3 transmet les messages de Bank Select en même temps que les messages de Program Change. Pour plus de détails, reportez-vous à la section “Changement de Patch à l'aide des messages de Bank Select” (page 66).

Permet de régler le numéro d'expression. Lorsqu'il est désactivé ("Off"), aucun message de Control Change n'est transmis.

CTL. Lorsqu'il est désactivé ("Off"), aucun message de Control Change n'est transmis.

[MIDI SUB CTL1 OUT (MIDI Sub Control 1 Out)] (Off, 1 - 31, 33 - 95)

MIDI SUB CTL1OUT Off

Permet de régler le numéro de contrôleur d'un message de Control Change transmis avec les données d'utilisation de l'appareil externe relié au connecteur SUB CTL 1. Lorsqu'il est désactivé ("Off"), chaque message de Control Change n'est transmis.

Permet de régler le numéro de contrôleur d'un message de Control Change transmis avec les données d'utilisation de l'appareil externe relié au connecteur SUB CTL 2. Lorsqu'il est désactivé ("Off"), chaque message de Control Change n'est transmis.

Émission / réception via MIDI

Le GT-3 peut utiliser des messages Sysex pour transmettre ses réglages à un autre GT-3 ou pour sauvegarder ses réglages sur un séquenceur. Le processus d'émission de ces données est appelé Bulk Dump, et le processus de réception de ces données est appelé Bulk Load.

Émission de données (bulk dump)

Les types de données suivants peuvent être transmis. Lors de la transmission de données, vous pouvez spécifier les points de départ et de fin des données à transmettre.

Affichage des données transmises

Système Réglages Tuner, Utility et Manuel.

Quick FX Données de réglage utiliser des effets, des pédales et de la fonction Assign.

1-1 - #35-4 Réglages des patch 1-1 - 35-4.

Temps Contenu du Patch actuellement sélectionné.

Sauvegarde de données sur un séquenceur

Effectuez les connexions comme indiqué ci-dessous et configurez le séquenceur pour la réception de messages System Exclusive.

Pour plus de détails sur l'utilisation d'un séquenceur, reportez-vous au manuel propre au séquenceur que vous utilisez.

Copie de données sur un autre gt-3

Effectuez les connexions comme indiqué ci-dessous et faites correspondre les nombres d'identification des deux appareils.

1. Sélectionnez l'option "4. MIDI" avec la touche [UTILITY]. 2. Utilisez les touches [PARAMETER] pour afficher le paramètre Bulk Dump.

3. Déplacez le curseur vers le point de départ avec les touches [PARAMETER], puis sélectionnez les données du point de départ avec la molette VALUE. 4. Déplacez le curseur vers le point de fin avec les touches [PARAMETER], puis sélectionnez les données du point de fin avec la molette VALUE.

1. Appuyez sur la touche [WRITE] pour transmettre les données.

MIDI Bulk Dump Data Dumping...

Lorsque la transmission est terminée, l'écran ci-dessus s'affiche.

1. Appuyez sur la touche [EXIT] pour quitter la procédure.

Réception de données (bulk load)

< Connexions >

Réception sur le GT-3 de données enregistrées sur un séquenceur

Effectuez les connexions comme indiqué ci-dessous. Affectez au GT-3 le même numéro d'identification que lors de la transmission de données.

* Pour plus de détails sur l'utilisation du séquenceur, reportez-vous à son mode d'emploi particulier.

Procédure de réception

1. Sélectionnez l'option "4. MIDI" à l'aide de la touche [UTILITY].
2. Utilisez les touches [PARAMETER] pour afficher le paramètre Bulk Load à l'écran.

MIDI Bulk Load Waiting...

1. Lancez la transmission des données sur l'appareil émetteur. Lorsque le GT-3 reçoit des données, l'écran suivant s'affiche.

Lorsque la réception des données est terminée, l'écran suivant s'affiche.

MIDI Bulk Load Idling...

À ce moment, il est possible que des données soient encore reçues.

1. Appuyez sur la touche [EXIT] pour quitter la procédure.

Appuyez sur la touche [EXIT], le GT-3 répond alors par le message “Checking...” puis vérifie les données reçues. Lorsque la vérification est terminée, il revient à la page Play.

Réaffectation des program change

Lorsque vous utilisez des messages de Program Change en provenance d'un appareil MIDI externe pour sélectionner les Patches du GT-3, vous pouvez librement spécifier la correspondance entre le numéro de Program Change reçu et le Patch du GT-3.

[Procedure]

1. Sélectionnez "4. MIDI" avec la touche [UTILITY].
2. Affichez le paramètre MIDI Map Select à l'aide des touches [PARAMETER].

MIDI Map Select Fix

1. Réglez le paramètre MIDI Map Select à l'aide de la molette VALUE.

Lorsque MIDI Map Select est réglé sur "Fix", appuyez sur [EXIT] pour quitter la procédure. Lorsqu'il est réglé sur "Prog", poursuivez ci-après.

1. Utilisez les touches [PARAMETER] pour afficher le paramètre MIDI Program Map.
2. Utilisez les touches [PARAMETER] pour déplacer le curseur sur le numéro de Program Change, puis utilisez la molette VALUE pour spécifier le numéro de Program Change à recevoir.
3. Pour modifier le nombre de Bank Select à recevoir, suivez la même procédure.
4. Utilisez les touches [PARAMETER] pour déplacer le curseur sur le numéro de Patch, puis utilisez la molette VALUE pour spécifier le numéro de Patch du GT-3 qui correspondra au numéro de Program Change reçu.
5. Le Patch préprogrammé s'affiche en surbrillance.
6. Répétez les étapes 5 - 6 afin de spécifier les nombres de Patch qui correspondront à chaque numéro de Program Change.
7. Appuyez sur la touche [EXIT] pour quitter la procédure.

Paramètres de réaffectation des program change

MIDI Map Select

MIDI Map Select Fix

Lors de la réception de messages de Program Change, ce réglage détermine si les Patches seront sélectionnés en fonction des réaffectations des Program Change ou en fonction des réglages par défaut.

Fix: Les nombres de Patch des règles par défaut sont sélectionnés. Pour connaître les règles par défaut, voir "Changement de Patch à l'aide des messages de Bank Select" (page 66).

Prog: Les nombres de Patch spécifiés lors de la réaffectation des Program Change sont sélectionnés.

MIDI Program Map

Permet d'effectuer la réaffectation des Program Change.

• Lorsque le paramètre MIDI Map Select est réglé sur "Fix", cet affichage n'apparaît pas.
• Pour sélectionner les Patches du GT-3 sans utiliser de messages de Bank Select (en utilisant uniquement des messages de Program Change), réglez les numéros de Program Change (1 - 128) sur le numéro de Bank Select "0".

MIDI : principales élémentaires

MIDI est l'acronyme de Musical Instrument Digital Interface. Il s'agit d'un standard international de communication entre les appareils de musique électronique. Tout appareil compatible MIDI peut transmettre des données utiles à un autre appareil MIDI, même si les deux appareils sont différents ou s'ils proviennent de fabricants différents.

Dans le langage MIDI, les informations de jeu comme jouer une note ou appuyer sur une pédale sont transmises sous forme de messages MIDI.

Réception/transmission des messages MIDI

Tout d'abord, nous allons brièvement vous expliquer les processus de réception et de transmission des messages MIDI.

Connecteurs MIDI

Les types de connecteurs suivants sont utilisés pour véhiculer les messages MIDI. Les câbles MIDI sont reliés à ces connecteurs.

Ce connecteur permet de recevoir les messages MIDI en provenance d'un autre appareil MIDI.

Ce connecteur permet de transmettre les messages MIDI à partir de cet appareil.

Ce connecteur permet de retransmettre les messages MIDI reçus par l'entrée MIDI IN.

• Le GT-3 est equipped des connecteurs "MIDI IN" et "MIDI OUT".

Canaux MIDI

Le MIDI permet de contrôler indépendamment plusieurs appareils MIDI (malgré un câble unique). Cela est rendu possible grâce au concept des canaux MIDI.

Le concept des canaux MIDI est relativement similaire à celui des chaînes de télévision. En changeant de chaîne, sur un téléviseur, vous pouvez regarder différents programmes. La réception des données d'une chaîne particulière est possible lorsqu'il y a correspondance entre les canaux de l'émetteur et du récepteur.

Sur une télévision, vous pouvez changer de station ou de chaîne pour regarder le programme de votre choix. Le câble de l'antenne véhicule les signaux TV de différents émetteurs.

Le MIDI dispose de seize canaux (1 - 16), et les messages MIDI seront reçus par l'instrument (le récepteur) dont le canal correspond à celui de l'émetteur.

• Si le mode Omni est activé, les données de tous les canaux MIDI seront reçues quel que soit le réglage du canal MIDI. Si vous ne souhaitez pas contrôler un canal MIDI particulier, vous pouvez alors utiliser le mode Omni.

Principaux messages MIDI utilisés par le gt-3

Le langage MIDI permet différents types de messages MIDI pouvant véhiculer différentes informations. Les messages MIDI peuvent sommairement être divisés en deux groupes : les messages liés à un canal MIDI (messages de canaux), et les messages qui ne sont pas liés à un canal MIDI précis (les messages système).

Ces messages permettent de véhiculer les données de jeu. Ce sont les principaux messages de contrôle. La manière dont le récepteur répond à chaque type de message MIDI est déterminée par sa configuration.

Ces messages sont généralement utilisés pour la sélection des sons. Ils comprennent un numéro de Program Change de 1 à 128 qui caractérise le son désiré. En association avec les messages de Bank Select, le GT-3 vous permet de sélectionner un numéro de Patch parmi les 340 disponibles.

Ces messages sont utilisés pour accentuer l'aspect expressif du jeu. Chaque message comprend un numéro de contrôleur et la configuration du récepteur détermine quel aspect du son est affecté par les messages de Control Change d'un numéro de contrôleur particulier.

Les paramètres spécifiés peuvent être régés à partir du GT-3.

Les messages système comprennent les messages Sysex utilisés pour la synchronisation, et les messages permettant le bon fonctionnement du système MIDI.

Les messages SysEx gèrent les informations liées aux sons d'un appareil ou les autres données spécifiques à cet appareil. Généralement, ces messages peuvent uniquement être échangés entre des appareils de même méthode ou fabriqués par le même fabricant. Les messages SysEx peuvent être utilisés pour sauvegarder des réglages d'effets sur un séquenceur ou pour transférer des données vers un autre GT-3, par exemple.

Les deux appareils doivent être réglés sur le même numéro d'identification pour pouvoir échanger des messages SysEx.

Les fonctions MIDI

Le langage MIDI permet d'échanger de nombreux messages entre les appareils, mais tous ces types de messages ne peuvent pas nécessairement être échangés entre deux appareils MIDI. Deux appareils MIDI peuvent uniquement communiquer au moyen des types de messages qu'ils ont en commun.

Ainsi, tous les modes d'emploi des appareils MIDI comprennent un tableau des fonctions MIDI. Ce tableau indique les types de messages que l'appareil est capable de transmettre et de recevoir. En comparant les tableaux des fonctions MIDI de deux appareils, vous pouvez immédiatement savoir quels messages pourraient être échangés. Les tableaux se présentent toujours sous une forme standard, ils sont donc aisément comparables.

Une section intitulée “Fonctions MIDI” est également disponible. Elle vous fournit tous les détails relatifs au système MIDI de l'appareil. Si vous avez besoin de ce document, veuillez contacter le centre Roland le plus proche ou un distributeur/agréé Roland.

Changement de patch par bank select

Un message de Bank Select se compose de deux messages de Control Change, les contrôleurs 0 et 32. Généralement, vous sélectionnez un son en utilisant un message de Bank Select suivi d'un message de Program Change. Sur le GT-3, ces messages permettent de modifier les nombres de Patch.

Patch sur un appareil MIDI externe à partir du gt-3

Lorsqu'un Patch est sélectionné sur le GT-3, les messages de Bank Select et de Program Change transmis par le GT-3 correspondent l'un à l'autre tel qu'indiqué ci-dessous.

Modification des numéros de

Banque	Numéro				Banque	Numéro
	1	2	3	4		1	2	3	4
1	0,0,1	0,0,2	0,0,3	0,0,4	31	1,0,21	1,0,22	1,0,23	1,0,24
2	0,0,5	0,0,6	0,0,7	0,0,8	32	1,0,25	1,0,26	1,0,27	1,0,28
3	0,0,9	0,0,10	0,0,11	0,0,12	33	1,0,29	1,0,30	1,0,31	1,0,32
4	0,0,13	0,0,14	0,0,15	0,0,16	34	1,0,33	1,0,34	1,0,35	1,0,36
5	0,0,17	0,0,18	0,0,19	0,0,20	35	1,0,37	1,0,38	1,0,39	1,0,40
6	0,0,21	0,0,22	0,0,23	0,0,24	36	1,0,41	1,0,42	1,0,43	1,0,44
7	0,0,25	0,0,26	0,0,27	0,0,28	37	1,0,45	1,0,46	1,0,47	1,0,48
8	0,0,29	0,0,30	0,0,31	0,0,32	38	1,0,49	1,0,50	1,0,51	1,0,52
9	0,0,33	0,0,34	0,0,35	0,0,36	39	1,0,53	1,0,54	1,0,55	1,0,56
10	0,0,37	0,0,38	0,0,39	0,0,40	40	1,0,57	1,0,58	1,0,59	1,0,60
11	0,0,41	0,0,42	0,0,43	0,0,44	41	1,0,61	1,0,62	1,0,63	1,0,64
12	0,0,45	0,0,46	0,0,47	0,0,48	42	1,0,65	1,0,66	1,0,67	1,0,68
13	0,0,49	0,0,50	0,0,51	0,0,52	43	1,0,69	1,0,70	1,0,71	1,0,72
14	0,0,53	0,0,54	0,0,55	0,0,56	44	1,0,73	1,0,74	1,0,75	1,0,76
15	0,0,57	0,0,58	0,0,59	0,0,60	45	1,0,77	1,0,78	1,0,79	1,0,80
16	0,0,61	0,0,62	0,0,63	0,0,64	46	1,0,81	1,0,82	1,0,83	1,0,84
17	0,0,65	0,0,66	0,0,67	0,0,68	47	1,0,85	1,0,86	1,0,87	1,0,88
18	0,0,69	0,0,70	0,0,71	0,0,72	48	1,0,89	1,0,90	1,0,91	1,0,92
19	0,0,73	0,0,74	0,0,75	0,0,76	49	1,0,93	1,0,94	1,0,95	1,0,96
20	0,0,77	0,0,78	0,0,79	0,0,80	50	1,0,97	1,0,98	1,0,99	1,0,100
21	0,0,81	0,0,82	0,0,83	0,0,84	51	2,0,1	2,0,2	2,0,3	2,0,4
22	0,0,85	0,0,86	0,0,87	0,0,88	52	2,0,5	2,0,6	2,0,7	2,0,8
23	0,0,89	0,0,90	0,0,91	0,0,92	53	2,0,9	2,0,10	2,0,11	2,0,12
24	0,0,93	0,0,94	0,0,95	0,0,96	54	2,0,13	2,0,14	2,0,15	2,0,16
25	0,0,97	0,0,98	0,0,99	0,0,100	55	2,0,17	2,0,18	2,0,19	2,0,20
26	1,0,1	1,0,2	1,0,3	1,0,4	56	2,0,21	2,0,22	2,0,23	2,0,24
27	1,0,5	1,0,6	1,0,7	1,0,8	57	2,0,25	2,0,26	2,0,27	2,0,28
28	1,0,9	1,0,10	1,0,11	1,0,12	58	2,0,29	2,0,30	2,0,31	2,0,32
29	1,0,13	1,0,14	1,0,15	1,0,16	59	2,0,33	2,0,34	2,0,35	2,0,36
30	1,0,17	1,0,18	1,0,19	1,0,20	60	2,0,37	2,0,38	2,0,39	2,0,40

Banque	Numéro
	1	2	3	4
61	2,0,41	2,0,42	2,0,43	2,0,44
62	2,0,45	2,0,46	2,0,47	2,0,48
63	2,0,49	2,0,50	2,0,51	2,0,52
64	2,0,53	2,0,54	2,0,55	2,0,56
65	2,0,57	2,0,58	2,0,59	2,0,60
66	2,0,61	2,0,62	2,0,63	2,0,64
67	2,0,65	2,0,66	2,0,67	2,0,68
68	2,0,69	2,0,70	2,0,71	2,0,72
69	2,0,73	2,0,74	2,0,75	2,0,76
70	2,0,77	2,0,78	2,0,79	2,0,80
71	2,0,81	2,0,82	2,0,83	2,0,84
72	2,0,85	2,0,86	2,0,87	2,0,88
73	2,0,89	2,0,90	2,0,91	2,0,92
74	2,0,93	2,0,94	2,0,95	2,0,96
75	2,0,97	2,0,98	2,0,99	2,0,100
76	3,0,1	3,0,2	3,0,3	3,0,4
77	3,0,5	3,0,6	3,0,7	3,0,8
78	3,0,9	3,0,10	3,0,11	3,0,12
79	3,0,13	3,0,14	3,0,15	3,0,16
80	3,0,17	3,0,18	3,0,19	3,0,20
81	3,0,21	3,0,22	3,0,23	3,0,24
82	3,0,25	3,0,26	3,0,27	3,0,28
83	3,0,29	3,0,30	3,0,31	3,0,32
84	3,0,33	3,0,34	3,0,35	3,0,36
85	3,0,37	3,0,38	3,0,39	3,0,40

• Pour savoir si le récepteur peut reconnaître les messages de Bank Select, reportez-vous à la description des Control Change du tableau des fonctions MIDI de l'appareil récepteur.
• Si le récepteur ne reconnaît pas les messages de Bank Select, il va les ignorer et reconnaître uniquement les messages de Program Change.

Modification des numéros de patch du gt-3 à l'aide des messages de bank select d'un appareil MIDI externe

Pour modifier les numéros de Patch du GT-3 à l'aide

de messages de Bank Select envoyés par un appareil MIDI externe, vérifie ci-dessous la correspondance entre les messages externes de Bank Select et de Program Change et les numéros de Patch du GT-3.

N° PC	Bank Select				N° PC	Bank Select
	0	1	2	3		0	1	2	3
1	1-1	26-1	51-1	76-1	36	9-4	34-4	59-4	84-4
2	1-2	26-2	51-2	76-2	37	10-1	35-1	60-1	85-1
3	1-3	26-3	51-3	76-3	38	10-2	35-2	60-2	85-2
4	1-4	26-4	51-4	76-4	39	10-3	35-3	60-3	85-3
5	2-1	27-1	52-1	77-1	40	10-4	35-4	60-4	85-4
6	2-2	27-2	52-2	77-2	41	11-1	36-1	61-1	:
7	2-3	27-3	52-3	77-3	42	11-2	36-2	61-2	:
8	2-4	27-4	52-4	77-4	43	11-3	36-3	61-3	:
9	3-1	28-1	53-1	78-1	44	11-4	36-4	61-4	:
10	3-2	28-2	53-2	78-2	45	12-1	37-1	62-1	:
11	3-3	28-3	53-3	78-3	46	12-2	37-2	62-2	:
12	3-4	28-4	53-4	78-4	47	12-3	37-3	62-3	:
13	4-1	29-1	54-1	79-1	48	12-4	37-4	62-4	:
14	4-2	29-2	54-2	79-2	49	13-1	38-1	63-1	:
15	4-3	29-3	54-3	79-3	50	13-2	38-2	63-2	:
16	4-4	29-4	54-4	79-4	51	13-3	38-3	63-3	:
17	5-1	30-1	55-1	80-1	52	13-4	38-4	63-4	:
18	5-2	30-2	55-2	80-2	53	14-1	39-1	64-1	:
19	5-3	30-3	55-3	80-3	54	14-2	39-2	64-2	:
20	5-4	30-4	55-4	80-4	55	14-3	39-3	64-3	:
21	6-1	31-1	56-1	81-1	56	14-4	39-4	64-4	:
22	6-2	31-2	56-2	81-2	57	15-1	40-1	65-1	:
23	6-3	31-3	56-3	81-3	58	15-2	40-2	65-2	:
24	6-4	31-4	56-4	81-4	59	15-3	40-3	65-3	:
25	7-1	32-1	57-1	82-1	60	15-4	40-4	65-4	:
26	7-2	32-2	57-2	82-2	61	16-1	41-1	66-1	:
27	7-3	32-3	57-3	82-3	62	16-2	41-2	66-2	:
28	7-4	32-4	57-4	82-4	63	16-3	41-3	66-3	:
29	8-1	33-1	58-1	83-1	64	16-4	41-4	66-4	:
30	8-2	33-2	58-2	83-2	65	17-1	42-1	67-1	:
31	8-3	33-3	58-3	83-3	66	17-2	42-2	67-2	:
32	8-4	33-4	58-4	83-4	67	17-3	42-3	67-3	:
33	9-1	34-1	59-1	84-1	68	17-4	42-4	67-4	:
34	9-2	34-2	59-2	84-2	69	18-1	43-1	68-1	:
35	9-3	34-3	59-3	84-3	70	18-2	43-2	68-2	:

N° PC	Bank Select
	0	1	2	3
71	18-3	43-3	68-3	:
72	18-4	43-4	68-4	:
73	19-1	44-1	69-1	:
74	19-2	44-2	69-2	:
75	19-3	44-3	69-3	:
76	19-4	44-4	69-4	:
77	20-1	45-1	70-1	:
78	20-2	45-2	70-2	:
79	20-3	45-3	70-3	:
80	20-4	45-4	70-4	:
81	21-1	46-1	71-1	:
82	21-2	46-2	71-2	:
83	21-3	46-3	71-3	:
84	21-4	46-4	71-4	:
85	21-1	47-1	72-1	:
86	22-2	47-2	72-2	:
87	22-3	47-3	72-3	:
88	22-4	47-4	72-4	:
89	23-1	48-1	73-1	:
90	23-2	48-2	73-2	:
91	23-3	48-3	73-3	:
92	23-4	48-4	73-4	:
93	24-1	49-1	74-1	:
94	24-2	49-2	74-2	:
95	24-3	49-3	74-3	:
96	24-4	49-4	74-4	:
97	25-1	50-1	75-1	:
98	25-2	50-2	75-2	:
99	25-3	50-3	75-3	:
100	25-4	50-4	75-4	:
:	:	:	:	:
:	:	:	:	:
:	:	:	:	:
:	:	:	:	:
128	25-4	50-4	75-4	85-4

N° PC : Numéro de Program Change

TUNER Pitch: A = 440 Hz

TUNER Out: Bypass

1: LM (COMP/LM) 2: OD (OD/DS) 3: DD (DELAY) 4: CE (CHORUS) 5: HR (MOD) 6: TU (TUNER)

Votre Setting ?: Gt. Amp (Combo) Low EQ : 0 dB High EQ : 0 dB NS Threshold : 0 dB Reverb Level : 100%

LCD Contrast : 16 Dial Function : P. NUMBER & VALUE SUB CTL1 Func : Assignable SUB CTL2 Func : Assignable Patch Change Mode : Wait for a Num. BANK Extent : 85 Assign Hold : On

MIDI RX Channel : 1 MIDI Omni Mode : Omni On MIDI TX Channel: Rx MIDI Device ID : 1 MIDI PC OUT: On MIDI EXP OUT: 7 MIDICTLOUT: 80 MIDI SUB CTL1OUT: Off MIDI SUB CTL2 OUT : Off MIDI Map Select: Fix

Restauration des réglages d'usine (initialisation)

Pour restaurer les réglages d'usine du GT-3, suivez la procédure ci-dessous. Vous pouvez initialiser tous les réglages ou uniquement des réglages spécifiques des données de Patch utilisateur ou des réglages Utility.

Voici les types de données pouvant être initialisées :

Affichage des données initiales

Système Paramètres Utilité

Réglages des effets, de la pédale et de la fonction Assign.

1-1 - #35-4 Les réglages des Patch 1-1 - 35-4

1. Mettez l'appareil hors tension.
2. Mettez l'appareil sous tension tout en maintenant enfoncées les touches [MOD] et [SFX].

Un affichage apparait, qui vous permet de spécifier la zone de données à initialiser.

• Si vous décidez de ne pas initialiser les réglages, appuyez sur la touche [EXIT]. L'initialisation est alors annulée et l'affichage normal de mise sous tension apparait.

Point de départ Point de fin

1. Placez le curseur sur le “Point de départ” à l'aide des touches [PARAMETER], puis utilisez la molette VALUE pour selectionner les données constituent le début de l'sinitialisation.
2. Placez le curseur sur le "Point de fin" à l'aide des touches [PARAMETER], puis utilisez la molette VALUE pour sélectionner les données constituent la fin de l'initialisation.
3. Appuyez sur la touche [WRITE].

La zone spécifique est initialisée. Le GT-3 donne alors à son statut normal de mise sous tension.

En cas de problème de fonctionnement ou en l'absence de son, veuillez d'abord consulter les solutions proposées ci-dessous. Si le problème persiste, contactez votre revendeur ou un distributeur Roland agréé.

Absence de son / volume trop faible

• Les câbles de connexion sont-ils endommagés?

Essayez d'utiliser d'autres câbles de connexion.

• Le GT-3 est-il correctement relié aux autres appareils ?

Vérifiez les connexions (page 11 - 12).

• L'ampli/mélangeur connecté est-il mis hors tension ou le volume est-il diminué?

Vérifiez les réglages de votre système ampli/mélangeur.

Le potentiomètre OUTPUT LEVEL est-il au minimum?

Réglez la position du potentiomètre OUTPUT LEVEL (page 12).

• La fonction Tuner/Bypass est-elle activée?

Lorsque le volume est réglé sur “MUTE” dans le mode Tuner/Bypass, même le signal direct est coupé si le mode Tuner/Bypass est activé (page 15).

• Les effets sont-ils correctement configurés?

Utilisez l'afficheur "Meter" (page 35) pour vérifier le niveau de sortie de chaque effet. Si l'afficheur reste immobile pour un effet particulier, vérifiez les réglages de cet effet (page 23).

• Le niveau "Master Level" est-il sélectionné comme paramètre cible de la fonction Assign?

Déplacez le contrôle auquel ce paramètre est affecté.

Le numéro de patch ne change pas

L'affichage est-il différent de la page Play ?

Sur le GT-3, les Patch peuvent uniquement être sélectionnés lorsque la page Play est sélectionnée. Appuyez sur la touche [EXIT] pour revenir à la page Play (page 12).

Les paramètres spécifiés comme cibles à l'aide de la fonction assign ne peuvent pas être contrôlés

Lorsque vous utilisez la pédale d'expression Lorsque vous utilisez la pédale CTL

Vérifiez que l'effet complétant le paramètre à contrôler est activé.

Lorsqu'un commutateur au pied est relié au connecteur SUB EXP PEDAL/SUB CTL 1,2

Assurez-vous que la fonction du connecteur auquel est relié le commutateur au pied est régée sur "Assignable" (page 35).

Lorsque vous contrôlez les paramètres par MIDI

Assurez-vous que les deux appareils utilisent les mêmes canaux MIDI (page 58).

Assurez-vous que les numéros de contrôleurs utilisés sont identiques (page 26).

Les messages mdi ne sont pas reçus

• Les câbles MIDI sont-ils endommagés?

Essayez d'utiliser d'autres câbles MIDI.

• Le GT-3 est-il correctement relié aux autres appareils MIDI?

Vérifiez les connexions aux autres appareils MIDI.

• Les réglages des canaux MIDI des deux appareils sont-ils identiques?

Assurez-vous que les deux appareils utilisent les mêmes canaux MIDI (page 58).

• Lorsque vous transmettez des messages à partir du GT-3, assurez-vous qu’il est bien configuré pour la transmission de données.

Vérifiez le statut activé/désactivé de la transmission des messages de Program Change et les réglages des numéros de contrôleurs à transmettre.

Tableau des fonctions MIDI

Fonction...		Transmis	Reconnu	Remarques
Basic Channel	Default Changed	1-16 1-16	1-16 1-16	Memorisé
Mode	Default Messages Altered	X X ****	OMNI ON/OFF X X	Memorisé
Note Num ro : True Voice		X ****	X ****
Velocit	Note ON Note OFF	X X	X X
After Touch	Key's Ch's	X X	X X
Pitch Bend		X	X
Control Change	0,32 1-31 33-63 64-95	O (0-3) O O O	O *1 O *2 X O *2	Bank Select

Conversion an

24 bits Suréchantillonnage 64x modulation

Conversion NA

20 bits Suréchantillonnage 128x modulation

Fréquence d'échantillonnage

44.1 kHz

Mémoires de programmes

340:140 (Utilisateur) + 200 (Préprogrammées)

Niveau nominal d'entrée

INPUT: -10 dBm

RETURN: -10 dBm

Impédance d'entrée

INPUT: 1 MΩ

RETURN: 220kΩ

Niveau nominal de sortie

OUTPUT: 0 dBm

SEND: -10 dBm

Impédance de sortie

OUTPUT: 2k

SEND: 2k

Plage dynamique

100 dB ou supérieure (IHF-A)

Réglages

Molette Value

Touches de sélection des effets SFX, COMP/LM, WAH, OD/DS, PREAMP/SP SIM, EQ, MOD, DELAY, CHORUS, REVERB, MASTER, PEDAL/ASSIGN

Touche Exit

Touches Paramètres L/R

Touche Write

Touche Manual

Touche Utility

Touche Tuner/Bypass

Pédales numérotées 1-4

Pédales Bank Up/Down

Pédale CTL

Pédale d'expression

Potentiomètre Output Level

Interrupteur Power

Écran

16 caractères, 2 lignes (LCD rétro-éclairé)

Connecteurs

Jack Input

Connecteurs Output L (MONO)/R

Prise casque (mini Jack stéréo)

Jack Send

Jack Return

Jack Sub Expression Pedal/Sub Control Pedal 1,2

Connecteurs MIDI IN/OUT

Alimentation

14 V alternatif ; adaptateur secteur

(BOSS BRC-120, 230, 240)

Consommation

800mA

Dimensions

487 (L) x 222 (P) x 97 (H) mm

Poids

4,0kg

Accessoires

Mode d'emploi

Service Roland

Adaptateur secteur

Options

Commutateur au pied : FS-5U, FS-5L

Pédale d'expression: EV-5 (Roland) FV-300L + PCS-33 (Roland)

• 0 dBm = 0,775 V eff.
• Dans l'intérêt de l'amélioration du produit, les caractéristiques et/ou l'apparence de ce produit sont susceptibles d'être modifiées sans préavis.

Principe de la méthode AF (adaptive focus)

Ce nouveau processus de conversion AN élimine virtuellement tout bruit de quantisation et améliore radicalement la plage dynamique globale. En effet, il utilise deux types de convertisseurs AN (avec différents niveaux d'entrée) pour convertir les signaux audio en association avec une méthode à DSP unique afin de créer un assemblage composite des deux flux de données obtenus.

2CE 50 2x2 Chorus. 50

Accordeur. 15, 16 AFB 39 Afficheur 35 Annuler les modifications 31 Anti-Larsen 39 AR. 49 Assign. 26 AutoRiff 49 Auto Wah 42 Verrouillage 28 AW. 42

Banque 13, 14 Banque préprogrammée. 13 Banque utilisateur 13 BPM 57 Bulk Dump. 61 Bulk Load 62

CHORUS. 55 Cible 27 Commutateur au pied 12, 28 COMPRESSOR 41 Continu 39 Connecteur de l'adaptateur secteur. 10, 12 Connecteur AC IN 10, 12 Connecteur casque 10 Control Change. 58 Connecteur PHONES 10 Copier. 18 Crochet de fixation 10, 12 CS. 39

DELAI 54 Délai court 51 De type momentané 28 DISTORSION 43

Écran. 9, 14, 15 Effet 13, 19

Annuler 31 Copier 18 Édition facile 19, 20 Édition 22, 23, 24 Guide des effets 38 Initialisation 68 Modifier le nom d'un Patch 31 Réglage 19, 20, 21, 22, 23, 24 Réglage rapide 21 Restauration 68 Sélection 13, 14

Enregistrement 32 Opération d'enregistrement 32 Effets spéciaux 38 Égaliseur 45

FB 39 Feedbacker. 39 FL. 48 Flanger 48 Fonction Assign. 26, 27, 28, 29, 30 Fonction Bypass 15, 16, 17 Fonction EZ EDIT. 19, 20 Fonctions MIDI 65, 70 Fonction Tuner/Bypass 15, 16, 17 Fonction Utility 33, 34, 35, 36, 37 FV. 57

Gamme de l'harmoniseur 36 Global 34

Harmoniseur 47 Hauteur. 16 Hauteur standard 16 HR. 47 HU 51 Humaniseur 51

Initialisation 68 Interrupteur POWER 10

Niveau de sortie 12 Nom. 31 NS 57 Numéro. 13, 14 Numéro de Program Change 66, 67

OD. 43 Opération d'enregistrement 32 OVERDRIVE 43

Page Play 12, 14 Pan 40 Paramètres. 38

Annuler 31 Modifier. 13, 66, 67 Copier 18 Initialisation 68 Modification d'un nom de Patch 31 Numéro de Patch 58 Restauration. 68 Sélection 13, 14 Réglage 19, 20, 21, 22, 23, 24 Sauvegarde 31 Enregistrement 31

Patch préprogrammé 13 Patch utilisateur. 13

Initialisation 66

Pédale d'expression 9 Pédale BANK 9, 14 Pédale de volume 57 Pédale CTL 9

Configuration 24, 25 Pédale de contrôle 9 Configuration 24, 25 Pédale interne 29 Pédale Wah Wah 42 Pédales numériques 9, 14 Phaser 48 Phrase AutoRiff 37 Plage active. 29 Plage cible. 27

PH 48 PIC 40 Potentiomètre OUTPUT LEVEL 10, 12 PREAMPLI 44 Program Change. 58, 64

Réaffection des Program Change 63 Réglage rapide 21 Réglage utiliser 21, 26 Repère d'accordage. 15 REVERB 56 RM 54

SDD 51 Sélecteur de polarité 12 SEQ 50 SG. 39 Simulator de guitare acoustique 39 SIMULATEUR DE HAUT-PARLEUR 44 Simulator de micro. 40 SL 54 Slicer 54 Source 28 Sous-égaliseur 50 Suppressor de bruit. 57 SYN. 52 Synthé guitare 52 Système 35 Système de pédale interne 29

Touche MANUAL. 9, 32 Touche BYPASS 9,15 Touche EXIT 9

Banque Nom de Patch Banque Nom de Patch Banque Nom de Patch

37-1	METAL DIST	49-1	5150 DRIVE	61-1	BLUESY
37-2	CLEAN JC120	49-2	5150 OCT	61-2	BRIT BLUZ
37-3	'70s STACK	49-3	BOOST BG	61-3	CHIK'NPIK'N
37-4	SLICE WAH	49-4	JB LEAD	61-4	SATCH TONE
38-1	COMBO LEAD	50-1	THRASH 5150	62-1	ROCK'N'ROLL
38-2	AC.GUITAR	50-2	MOD METAL	62-2	FUNK MASTER
38-3	CLASSIC DS	50-3	SMooth LEAD	62-3	TIGHT DRIVE
38-4	ARPEGGIATOR	50-4	OD2->MS1959	62-4	VOXY BEATLE
39-1	HARD ROCK	51-1	LM CRUNCH	63-1	COOL CLEAN
39-2	STACK OD	51-2	DRY MATCH	63-2	AMERICAN
39-3	GRUNGE OD	51-3	CRUNCH DD	63-3	MS CLEAN
39-4	BLUES ECHO	51-4	MS CRUNCH	63-4	Bi CHORUS
40-1	LA LEAD	52-1	CRUNCH TR	64-1	JAZZ CLEAN
40-2	COMP TURBO	52-2	HARD BLUES	64-2	CLEAN LINE
40-3	BG LEAD	52-3	BLUES ROOM	64-3	MILD SOLO
40-4	BOOMY FUZZ	52-4	EDGE DRIVE	64-4	COUNTRY TW
41-1	5150 CRUNCH	53-1	BLUES ROCK	65-1	CLEAN TWIN
41-2	BOTTOM MTL	53-2	NICE CRUNCH	65-2	BRIGHT TWIN
41-3	GRUNGE DIST	53-3	ST DRIVE	65-3	CLEAN STACK
41-4	METAL SOLO	53-4	YOUNG UK	65-4	MILD CLEAN
42-1	FAT FUZZ	54-1	COUNTRY	66-1	JC-120
42-2	DISTORTION-	54-2	HARD STRT	66-2	NATURAL LM
42-3	MATCH LEAD	54-3	HARD JAZZ	66-3	CLEANforHUM
42-4	LED STACK	54-4	WEST COAST	66-4	AC WITH DLY
43-1	1959 LEAD	55-1	VOXY DRIVE	67-1	SLICEN DICE
43-2	METAL POP	55-2	COMP+OD	67-2	SMASH DRIVE
43-3	TURBO LEAD	55-3	VINTAGE OD	67-3	W DLY CLEAN
43-4	VISUAL ROCK	55-4	COMP BLUES	67-4	TELE TWANG
44-1	HEAVY LEAD	56-1	TEXAS BLUES	68-1	PANNED JC
44-2	FUZZ LEAD	56-2	CRUNCH CHO	68-2	THIN AC
44-3	GRUNGE DS	56-3	1959 CRUNCH	68-3	BLACK PANEL
44-4	RADIO DRIVE	56-4	1959 CHORUS	68-4	CUTTING
45-1	POWER DRIVE	57-1	BLUES LEAD	69-1	ARPEGGIO
45-2	MID DRIVE	57-2	VOXY CRUNCH	69-2	MELLOW COMP
45-3	SLDN COMP	57-3	POWER TWIN	69-3	SOLO E.AcGt
45-4	PRESENCE DS	57-4	COMBO DRIVE	69-4	UNPLUGGED
46-1	SUST LEAD	58-1	BLUES BD-2	70-1	ORGAN TONE
46-2	SMALL AMP	58-2	CRUNCH OD	70-2	MOD ECHO
46-3	TURBO OD	58-3	ModernCOMBO	70-3	TELEPHONE
46-4	DISTORTION	58-4	TIGHT COMP	70-4	MONSTER CRY
47-1	METAL LEAD	59-1	'60s CRUNCH	71-1	SPACE ECHO
47-2	METAL 5150	59-2	ECHO LEAD	71-2	FANTASY
47-3	BRITISH MS	59-3	TEMPO DELAY	71-3	GATE SYNTH
47-4	HARD GRUNGE	59-4	R&B CRUNCH	71-4	SYNTH + GT
48-1	GUITAR HORN	60-1	LO DRIVE MS	72-1	PAD ECHO
48-2	DRIVE<->SOLO	60-2	DRY CRUNCH	72-2	RESO LEAD
48-3	BOSTON LEAD	60-3	FAT CRUNCH	72-3	STRINGS
48-4	SWEET LEAD	60-4	UK CRUNCH	72-4	SQUARE BASS
Banque	Nom de Patch	Banque	Nom de Patch	Banque	Nom de Patch
73-1	SYNTH BASS	85-1	E.Ac.BRIGHT
73-2	SAW LEAD	85-2	E.Ac.CHORUS
73-3	SQUARE LEAD	85-3	E.Ac.POwer
73-4	GTSYN BRASS	85-4	E.Ac.SOLO
74-1	RING TRIP
74-2	ETHNIC BELL
74-3	RING ECHO
74-4	CRYING CAT
75-1	LP -> ST
75-2	ST -> JAZZ
75-3	FLANGE DIST
75-4	FAST FLANGE
76-1	HUMAN WAH
76-2	HARD WAH
76-3	BACKING WAH
76-4	3VOICE HARM
77-1	5th HARMONY
77-2	SLICE METAL
77-3	PAD GUITAR
77-4	PHASER SFX
78-1	RING PAN
78-2	STEP PHASER
78-3	PEDAL -1OCT
78-4	LP->HF TONE
79-1	MELLOW WAH
79-2	WAH CRUNCH
79-3	REAL FB.
79-4	VOXY TREM
80-1	HARM RIFF
80-2	FL DRIVE
80-3	PICKING WAH
80-4	LEAD<->CLEAN
81-1	FADE IN
81-2	FADE OUT
81-3	DIMINISHED
81-4	PANNING SL
82-1	HUMAN GATE
82-2	ROTARY
82-3	TRIP PHASE
82-4	PrePH DRIVE
83-1	LEAD IN D
83-2	MID CUT TR
83-3	REBEL ROUSR
83-4	FLANGED CLN
84-1	E.Ac.MELLOW
84-2	E.Ac.NORMAL
84-3	E.Ac.DETUNE
84-4	E.ACOUSTIC

Information

Pour toute réparation, appelez votre centre de maintenance Roland ou le distributeur Roland de votre pays (dans la liste donnée ci-dessous).

Instrumentos Musicales S. A.

Florida 638

(1005) Buenos Aires

ARGENTINA

TEL: [phone]

Roland Brasil Ltda.

R. Coronel Octaviano da Silveira

203 05522-010

São Paulo BRAZIL

TEL: [phone]

Roland Canada Music Ltd.

(Head Office)

5480 Parkwood Way Richmond

B. C., V6V2M4 CANADA

TEL: [phone]

(Toronto Office)

25 Rue Jules Merman

Chaudron-BP79 9749

Ste Clotilde REUNION

TEL: 28 29 16
