Intitulé	Description
Type de produit	Pédale d'effet de delay numérique
Caractéristiques techniques principales	Delay numérique avec 12 types d'effets, temps de delay allant jusqu'à 6,4 secondes, fonction de modulation
Alimentation électrique	Alimentation par adaptateur secteur (PSA) ou 6 piles AA
Dimensions approximatives	130 mm (L) x 100 mm (P) x 59 mm (H)
Poids	480 g
Compatibilités	Compatible avec la plupart des guitares électriques et des systèmes d'amplification
Type de batterie	Piles AA (6 unités)
Tension	9 V
Puissance	Consommation de 100 mA
Fonctions principales	Delay, modulation, tap tempo, fonction hold, entrée pour pédale d'expression
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité et les températures extrêmes
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente de BOSS
Sécurité	Ne pas exposer à l'eau, utiliser uniquement l'adaptateur recommandé pour éviter les courts-circuits
Informations générales	Idéale pour les guitaristes recherchant des effets de delay variés et de haute qualité

FOIRE AUX QUESTIONS - DD-6 BOSS

Comment réinitialiser le BOSS DD-6 aux paramètres d'usine ?

Pour réinitialiser le BOSS DD-6, éteignez l'appareil, puis maintenez enfoncé le bouton 'WRITE' tout en le rallumant. Relâchez le bouton lorsque l'écran clignote.

Pourquoi le son est-il très faible lorsque j'utilise le BOSS DD-6 ?

Vérifiez le niveau de sortie de l'appareil et assurez-vous que le volume de votre amplificateur est réglé correctement. Assurez-vous également que les câbles sont en bon état et correctement connectés.

Le BOSS DD-6 ne fonctionne pas avec mon pédalier. Que faire ?

Assurez-vous que le BOSS DD-6 est correctement alimenté et que les câbles MIDI sont bien connectés. Vérifiez également les paramètres MIDI sur votre pédalier et le DD-6.

Comment changer les effets sur le BOSS DD-6 ?

Utilisez le bouton 'MODE' pour passer d'un effet à l'autre. Faites défiler les options jusqu'à ce que vous trouviez l'effet souhaité.

Comment régler le tempo sur le BOSS DD-6 ?

Appuyez sur le bouton 'TAP' à plusieurs reprises pour définir le tempo souhaité. Le tempo sera affiché sur l'écran.

Pourquoi les répétitions de mon BOSS DD-6 ne fonctionnent-elles pas correctement ?

Vérifiez les réglages du délai et assurez-vous que le niveau de feedback est correctement ajusté. Essayez également de réinitialiser l'appareil si le problème persiste.

Le BOSS DD-6 fait des bruits indésirables. Que dois-je faire ?

Assurez-vous que l'appareil est correctement alimenté et que les câbles ne sont pas endommagés. Testez l'appareil avec d'autres câbles et amplificateurs pour isoler le problème.

Peut-on utiliser le BOSS DD-6 avec une alimentation différente ?

Il est recommandé d'utiliser l'alimentation fournie avec le BOSS DD-6 pour éviter tout dommage. Si vous utilisez une autre alimentation, assurez-vous qu'elle fournit la même tension et le même courant.

Comment sauvegarder mes réglages sur le BOSS DD-6 ?

Pour sauvegarder vos réglages, sélectionnez le patch que vous souhaitez enregistrer et appuyez sur le bouton 'WRITE'. Suivez les instructions à l'écran pour finaliser l'enregistrement.

Le BOSS DD-6 ne s'allume pas. Que faire ?

Vérifiez que l'appareil est correctement alimenté et que la prise fonctionne. Testez avec une autre alimentation si nécessaire. Si le problème persiste, envisagez de contacter le service client.

MODE D'EMPLOI DD-6 BOSS

Merci d'avoir besoin de la pédale de début numérique BOSS DD-6.

Avant de l'utiliser, lisez avec attention les sections : “PRECAUTIONS D'UTILISATION” et “NOTES IMPORTANTES”. Ces sections offrent des informations importantes sur la bonne utilisation de cette pédale. De plus, afin d'utiliser cette pédale de façon optimale, nous vous engageons à lire ce mode d'emploi dans son entier. Conservez ce mode d'emploi pour toute consultation ultérieure.

La pédale est livrée avec une pile. L'autonomie de cette pile peut s'avérer limitée. Son but est uniquement de vous permettre d'essayer le produit.

Tous droits réservés. Cette publication ne peut être reproduite en tout ou partie sans l'accord écrit de BOSS CORPORATION.

Merci d'avoir acheté la pédale de délai numérique BOSS DD-6. Avant de l'utiliser, lisez avec attention les sections : “PRECAUTIONS D'UTILISATION” et “NOTES IMPORTANTES”. Ces sections offrent des informations importantes sur la bonne utilisation de cette pédale. De plus, afin d'utiliser cette pédale de façon optimale, nous vous engageons à lire ce mode d'emploi dans son entier. Conservez ce mode d'emploi pour toute consultation ultérieure. La pédale est livrée avec une pile. L'autonomie de cette pile peut s'avérer limitée. Son but est uniquement de vous permettre d'essayer le produit. Copyright © 2002 BOSS CORPORATION

• Temps de retard incroyables : jusqu'à 5,2 secondes (*1). Mème en mode HOLD, vous disposez d'une mémoire suffisante pour vos lectures en boucle et effets son-sur-son.
• èbres aux effets complètement d'un autre monde, avec des dévais fantastiques.
• Délai véritablement stéréo avec 2 entrées et 2 sorties, pour un son énorme.
• Effets stéréo type panoramique et "son direct + effet".
• Le temps de retard peut être saisi en temps réel en utilisant la pédale comme Tap Tempo.

Certainly effects présentent un temps de retard maximum en stéréo de 2,6 secondes.

En complément de la section "PRECAUTIONS D'UTILISATION", veuillez lire et observer les instructions suivantes :

Alimentation : usage de piles

N'utilisez pas cet appareil sur la même ligne secteur qu'un appareil susceptible de générer du bruit de fond (moteurs électriques ou systèmes d'éclairage à gradateur).

L'adaptateur secteur peut générer de la chaleur après un certain temps.

d'utilisation ; ce phénomène est normal.

• L'utilisation d'un adaptateur secteur est recommandée étant donné la consommation assez importante de l'appareil. Si vous souhaitez utiliser des piles, utilisez de préférence des piles alcalines.

La pile doit être installée ou remplacée avant toute connexion d'appareils externes. Vous évitez ainsi d'endommager les enceintes et/ou d'autres appareils.

• L'appareil est livré avec une pile. L'autonomie est relativement limitée et avant tout destinée à tester le
• Avant de connecter ce produit à appareils, placez-les tous hors de déviter d'endommager les ence tout autre appareil.

Emplacement

• Si vous utilisez cet appareil près d'amplificateurs de puissance (ou autre appareil avec transformateurs de puissance), un renflement peut se produire. Pour éviter cela, modifier l'orientation de cet appareil ou éloignez-le de la source d'interférence.
• Cet appareil peut interférer dans la réception radio ou télévision. Ne l'utilisez pas à proximité de tels récepteurs.
• Lorsque vous connectez/déconnectez les câbles, saisissez les connecteurs eux-mêmes âbles ni risquer de court-circuit.
• Pour éviter de déranger votre entourage, essayez de respecter des niveaux sonores raisonnables. Vous pouvez également utiliser un casque, en particulier si vous jouez à des heures tardives.
• Si vous devez transporter l'appareil, rangez-le dans son emballage d'origine (avec ses protections). Sinon, utilisez un emballage équivalent.

Précautions complémentaires

• N'utilise pas cet instrument dans un environnement humide ou exposé à la pluie.

Entretien

• Pour le nettoyage quotidien, utilisez un linge doux et sec ou un linge légèrement humide. Pour la saleté plus tenace, utilisez un linge imprégné d'un détergent non abrasif; essuyez ensuite soignement l'appareil à l'aide d'un linge doux et sec.
• N'utilisez jamais de benzène, dissolvants, alcools ou solvants d'aucune sorte pour éviter toute décoloration et/ou déformation de l'appareil.
• Manipulez les connecteurs, boutons, curseurs et autres commandes de l'appareil avec un minimum de dé

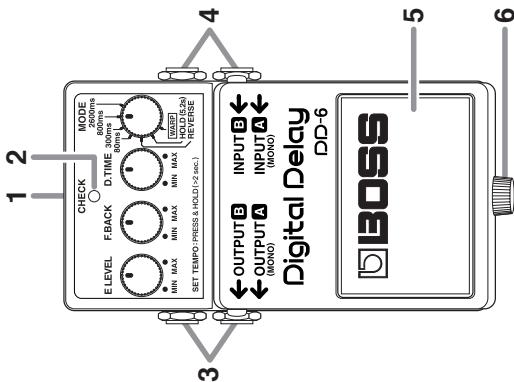

1. Adaptateur secteur

Permet l'utilisation d'un adaptateur secteur (optionnel, série PSA BOSS). L'adaptateur secteur vous évite d'utiliser la pile interne.

• Dès que vous connectez l'adaptateur, la pédale est placée sous tension.
• Si il y a une pile dans la pédale, vous pouvez quand même utiliser l'adaptateur sans interruption

rupture de fonctionnement (la pile prend le

relais en cas de coupure secteur ou de déconnexion du câble de l'adaptateur).

• Utilisez uniquement un adaptateur de la série PSA.

2. Témoin CHECK

Ce témoin indique si l'effet est actif ou non, les différentes fonctions (p. 14-17), ou si la pile est bonne. Le témoin est allumé lorsque l'effet est activé.

Jack input-b

Ces Jacks acceptent des signaux d'entrée d'une guitare, de divers types d'instruments de musique ou d'autres effets.

• Les fonctions de la pédale varient selon

Comment celle-ci est connectée. Consultez la section sur les connexions de la page 18 de ce manuel.

• Lorsque la pédale est alimentée par pile, les Jacks d'entrée INPUT-A (MONO) et INPUT-B seront des interrupteurs de mise sous tension. La pédale est sous tension lorsque vous

connectez un Jack à l'entrée INPUT-A (MONO) ou INPUT-B; la pédale est mise hors tension dès que le Jack est retiré. Veillez à retirer tout cordon des entrées INPUT-A

(MONO) ou INPUT-B lorsque vous n'utilisez pas la pédale. Lorsque vous utilisez l'adaptateur secteur, la pédale reste constamment sous tension et cette fonction est inopérante.

• L'usure de la pile est indiquée par la

diminution d'intensité du témoin. Pour obtenir de plus amples renseignements sur le remplacement de la pile, consultez la page 21.

• Le témoin CHECK indique si l'effet est actif ou non et indique les différentes fonctions. Il n'indique pas la mise sous ou hors tension de la pédale.

Jack output-b

Les Jacks de sortie permettent la connexion à un amplificateur ou à d'autres effets.

• Les fonctions de la pédale varient selon

Comment celle-ci est connectée. Consultez la section sur les connexions de la page 18 de ce manuel.

5. Commutateur au pied

Ce commutateur permet d'activer ou de dé-sactiver l'effet et de naviguer parmi les différentes fonctions (p. 14-17).

1. Vis de compartiment de pile. Desserrez cette vis pour ouvrir le comparti
2. Pour obtenir de plus amples renseignements sur le remplacement de la pile, consultez la page 21.

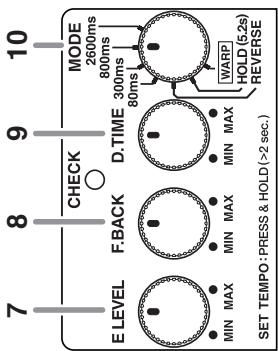

7. Bouton e. LEVEL (niveau)

Réglage du niveau de l'effet. Tournez vers la droite pour augmenter le niveau du signalTraits. En position MAX, le niveau de l'effet est identique au niveau du signal direct.

• En mode REVERSE, seul le son est transmis lorsque le bouton E. LEVEL est réglé sur MAX.

8. Bouton f. BACK (répétitions)

Ce bouton vous permet de régler le nombre de répétitions du délai. Tournez le réglage vers la droite pour augmenter le nombre de répétitions.

• Inopérant en mode HOLD.
• Selon la position du réglage, une oscillation peut apparaître.

9. Bouton d. TIME (delay TIME)

Ce bouton vous permet de régler le temps de retard du début dans la plage sélectionnée avec le bouton 10.

• Inopérant en mode HOLD.

MODE	Temps de retard	Tempo
2600 ms	600 - 2600 ms	↓
800 ms	200 - 800 ms	↓.
300 ms	60 - 300 ms	↓
80 ms	1 - 80 ms	↓3
LONG: D.TIME x 2 (MAX: 5,2 s)

• Consultez la page 14 pour la saisie du tempo.
• Lorsque vous utilisez un décl long ou une autre sortie, consultez la page 18.

MODE	Temps de retard	Tempo
REVERSE	300 - 2600 ms	J
HOLD	5200 ms	-
WARP	30 - 800 ms	-
LONG: D.TIME x 2 (MAX: 5,2 s)

• Pour saisir le tempo, consultez la page 14.
• Lorsque vous utilisez un délai long ou une autre sortie, consultez la page 18.

Cet effet lit le son en sens inverse. Vous pouvez obtenir deux effets différents: "son direct + effet" ou "effet uniquement" selon la position du réglage E. LEVEL. Lorsque le bouton E. LEVEL

est sur la position MAX, la pédale ne transmet que le son traité.

HOLD (5.2 s):

Cet effet enregistre un maximum de 5,2 secondes de votre jeu et le lit en répétition.

• Pour obtenir de plus amples détails, consultez la page 16 sur l'utilisation de la fonction HOLD (enregistrement).

Lorsque vous maintenez la pédale enfoncée, le nombre de répétitions et le volume de l'effet augmentent progressivement au-dessus des valeurs déterminées par les boutons de réglage.

• Pour obtenir de plus amples détails, consultez la page 17 sur l'utilisation de la fonction WARP.

Assurez-vous de diminuer le volume de tous les équipements connectés. Les fonctions de la pédale varient selon comment elle est connectée. Consultez la page 18.

• Lorsque vous utilisez la pile, insérez un Jack dans les entrées INPUT-A (MONO) ou INPUT-B pour automatiquement placer la pédale sous tension.
• Nous vous conseillons d'utiliser l'adaptateur secteur pour alimenter la pédale. En effet, la consommation en courant est élevée. Si vous utilisez des piles, utilisez des piles alcalines.
• Pour éviter tout dommage à vos enceintes ou autres équipements, diminuez le volume au minimum, et placez tous vos équipements hors tension avant de réaliser les connexions.
• Si la pédale contient une pile et si vous utilisez l'adaptateur secteur, la pile permet à la PEDALE de fonctionner normalement en cas de coupure secteur ou si vous débranchez le cordon de l'adaptateur en jouant.
• Lorsque vous avez réalisé vos connexions (p. 11), placez vos équipements sous tension dans l'ordre spécifique. En ne respectant pas cet ordre, vous risquez des dysfonctionnements et/ou d'endommager vos enceintes ainsi que les autres équipements connectés. Lors de la mise sous tension : Placez votre ampli guitare sous tension en dernier. Lors de la mise hors tension : Placez votre ampli guitare sous tension en premier.
• Assurez-vous que le volume est au minimum avant la mise sous tension. Même avec le volume au minimum, vous risquez des bruits lors de la mise sous tension : ceci est normal.
• Lorsque vous n'utilisez que la pile pour alimenter la pédale, contrôlez la luminosité du témoin de charge. Si la pile indique des signes de décharge, changez-la immédiatement.

1. Placez la pédale sous tension

Après avoir réalisé les connexions (p. 11), appuyez sur la pédale pour activer l'effet (déterminé CHECK allumé en rouge).

• Cette opération n'est pas possible en mode HOLD.
• La pédale fonctionne différemment selon son câblage. Consultez la page 18.

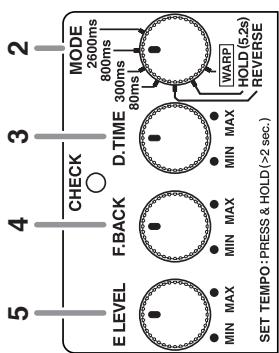

2. Sélectionnez le mode

Utilisez le sélecteur MODE pour sélectionner le mode de fonctionnement.

• L'utilisation diffère selon le mode. Consultez les explications de chaque mode.

3. Régalez le temps de retard

Utilisez le bouton D. TIME pour régler le temps de retard.

4. Régalez les répétitions

Utilisez le bouton F. BACK pour régler le nombre de répétitions.

• Une oscillation peut apparaître en présence de certains sons en entrée, ou selon la position du réglage.

5. Régalez le volume

Réglez le volume de l'effet à l'aide du bouton E. LEVEL.

Vous pouvez adapter le temps de retard au tempo en appuyant sur la pédale en rythme avec le morceau. Vous pouvez modifier le tempo au pied en cours de jeu. En utilisant cette fonction, le tempo est régulable de 0,2 à 2,6 secondes.

• Le retard le plus long est de 5,2 secondes.

Le tempo est réglable, que l'effet soit actif ou

1. Sélectionnez le mode

Utilisez le sélecteur MODE.

• La saisie en temps réel du tempo n'est pas possible avec les modes HOLD et WARP.
• Passez en mode TEMPO

Appuyez sur la pédale pendant au moins deux secondes (le témoin CHECK clignote)

rouge et vert.

• Si le tempo n'a pas été déterminé, et même si vous passez en mode TEMPO, le temps de retard devient celui du réglage dicté par la position du bouton D. TIME.

3. Tapez le tempo

Appuyez en rythme sur la pédale : les Taps sont convertis en temps de retard à la noire.

4. Fin de la saisie du tempo

Appuyez sur la pédale pendant au moins deux secondes pour achever le réglage (démarrage CHECK rouge).

• Le tempo peut devenir temporairement confus entre les étapes 3 et 4.
• Si vous tournez le bouton D. TIME après la

saisie au pied, le temps de retard devient celui du bouton.

• Le tempo de départ (bouton) est conservé en mémoire.

Le témoin CHECK clignotant en rouge est représenté par le symbole “”

La fonction HOLD vous permet d'enregistrer votre jeu avec une durée maximale de 5,2 secondes, et de relire automatiquement la phrase en boucle. Vous pouvez également réenregistrer en boucle. Vous pouvez également rajouter un deuxième enregistrement au premier pendant plus de 5,2 secondes, l'enregistrement cesse et la lecture commence. * Vous risquez d'entendre un bruit d'oscillation avec des temps d'enregistrement très courts. 1. Sélectionnez le mode HOLD Placez le sélecteur sur HOLD (le témoin CHECK s'éteint). 2. Commencez à enregistrer L'enregistrement commence lorsque vous appuyez sur la pédale. Maintenez la pédale enfoncée pendant la durée de l'enregistrement (le témoin CHECK clignote). 3. La lecture commence alors Cessez d'appuyer sur la pédale pour arrêter

La fonction WARP continue d'augmenterprogressivement le nombre de répétitions etproduit un effet extraordinaire. Vous pouzeégalement repêter l'effet Warp et continuer àjouer en même temps.

1. Sélectionné le mode WARPPlacez le sélectioneur MODE sur WARP.

2. Activez l'effeIappuyez sur la pédale pour activer l'effet(le témoin CHECK s'allume).

3. Réglez le temps de retardUtilisiez le réglage D.TIME.

4. Réglez le nombre de répétitionsUtilisiez le réglage F.BACK.

5. Réglez le volumeUtilisiez le réglage E.LEVEL.

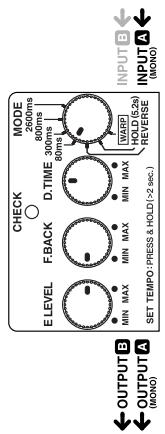

Configuration des sorties

Panoramaque

La pédale est fournie avec un autocollant "Mode" et un autocollant "Application". Collez ces deux autocollants sur la pédale DD-6 comme indiqué sur l'illustration.

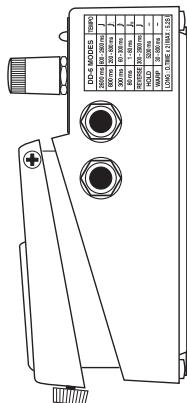

Autocollant mode

Ceci vous permet de contrôler les fonctions de chaque mode.

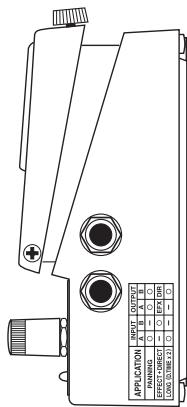

Autocollant application

Ceci vous permet de consulter les différences entre les fonctions selon les connexions d'entrées et de sorties.

Lorsque l'intensité lumineuse du témoin diminue quand vous utilisez l'effet, cela signifie que la pile est déchargée et qu'elle doit être remplacée.

• Nous recommandons l'utilisation d'un adaptateur secteur. Si vous utilisez une pile, utilisez une pile alcaline.

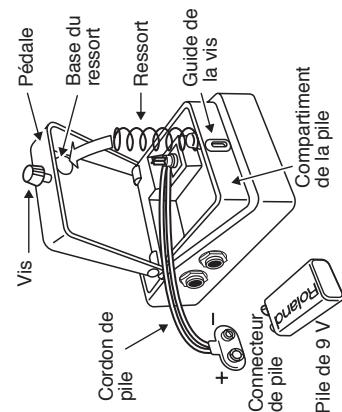

1. Retirez la vis et soulevez la pédale pour accéder au compartiment de la pile.
2. La vis peut rester en place lors du remplacement de la pile.
3. Retirez la pile déchargée et retirez le cordon.
4. Connectez la nouvelle pile et placez-la dans son compartiment.
5. Veillez à respecter les polarités de la pile (+ et -).
6. Glissez le ressort dans sa base sous la pédale, et refermez la pédale.
7. Évitez de coincer le cordon de la pile dans le ressort ou le compartiment de la pile.
8. Enfin, serrez la vis dans le guide.

Pas de mise sous tension/le témoin CHECK ne s'allume pas :

L'adaptateur secteur spécifique (série PSA; vendu séparément) est-il correctement connecté? Vérifiez à nouveau les connexions (p. 11). Ne jamais utiliser un adaptateur secteur différent de celui spécifique pour la DD-6. La guitare est-elle correctement connectée aux Jacks INPUT-A (MONO) ou INPUT-B ? Vérifiez à nouveau les connexions (p. 11). Pour éviter toute décharge prématurée de la pile, retirez le câble guitare lorsque vous n'utilisez pas la pédale. * Let check indique si l'effet est appliqué ou non. Il n'indique pas si la pédale est sous ou hors tension.

Étes-vous en mode TEMPO?

En mode TEMPO, le témoin CHECK clignote rouge et vert.

• Consultez la page 14.

Aucun son/volume faible :	Le son est distordu :
● Your instrument est-il correctement connecté à la DD-6 ?Vérifiez à nouveau les connexions (p. 11, 18–19). Avec certaines connexions, le si-gnal nontraité n'est pas transmis.	● La pile est-elle déchargeée ?Lorsque la pile est déchargeée, le témoin CHECK baisse d'intensité et la pédale ne fonctionne plus correctement. Remplace-ces la pile (p. 21).
● Le volume est-il baisse sur l'amplificateur ou sur les autres effets connectés ?Vérifiez les réglages des éléments de la chaine sonore (p. 11, 18–19).	* La pile fournie ne sert qu'à vous permettre d'essayer la pédale. Pour une'utilisation normale, remplacez-la par une pile alcaline.
● Avez-vous un Jack stéréo de connecté ?Cette pédale ne fonctionne pas avec les Jacks stéréo. Utilisez des Jacks mono.	● Le niveau d'entrée est-il trop élevé ?Avec certaines guitares, vous risque de produit de la distorsion. Réglez le volume de la guitare avec soin. En mode WARP, l'accumulation des enregistements peut cause der la distorsion. Assurez-vous d'enregistrer avec un niveau raisonnable.Une oscillation peut apparaitre avec certains régles de F.BACK.
● Le bouton ELEVEL est-il sur MAX en mode REVERSE ?Le son direct n'est pas transmis lorsque le bouton ELEVEL est sur MAX.

Ce son est parfait pour un son de guitare solo.

Doublage

Ce réglage produit le son de deux guitares jouées en même temps.

Cet effet donne un son inverse. Son sortiements de l'ordinaire.

Ambiance

Ce délambda simule le son obtenu en représentant la guitare avec un micro placé dans la pièce.

Effets spéciaux

Arpèges Excellent pour jouer des arpèges. Effet accentué en adaptant le temps de retard au tempo en mode TEMPO.

Lorsque vous jouez en vibrato ou en tirant les cordes, appuyez pour donner de l'expansion au son.

Arpèges

oscillation. Vous pouvez obtenir des effets uniques en réglant le bouton D. TIME. * Attention: cet effet tend à augmenter le volume

Dd-6: délai numérique

Niveau nominal d'entrée.....-20 dBu

Niveau nominal de sortie : -20 dBu

Impédance de sortie. 1 kΩ

Impédance de charge conseillée.... 10 Ω ou supérieure

• Valeurs variables selon le mode sélectionné et les connexions.

Bruit résiduel. -90 dBu (mesure IHF-A, Type) : Réglages au centre

Réglages. Commutateur au pied, E. LEVEL, F. BACK, D. TIME,

sèlecteur

Témoin

(indique les modes TEMPO, HOLD, WARP, et l'état de la pile)

Connecteurs....... Jack INPUT-A (MONO), Jack INPUT-B,

Jack OUTPUT-A (MONO), Jack OUTPUT-B,

embase d'alimentation par adaptateur (9 Vcc)

Alimentation. 9 Vcc: Pile (9 V) S-006P/9 V (6F22/9 V)

Pile (9 V) 6AM6/9 V (alcaline)

Adaptateur secteur

• Autonomie de pile en utilisation continue :

Carbone : 2 heures, Alcaline : 6 heures

Ces valeurs varient selon les conditions d'utilisation.

Dimensions 73 (L) x 129 (P) x 59 (H) mm

Poids : 440 g (avec la pile)

Accessoires : Mode d'emploi

Feuillet ("SÉCURITÉ", "NOTES IMPORTANTES" et "Information")

Pile (9V) S-006P/9 V (6F22/9 V)

Autocollant de Mode

Autocollant d'application

• La pile fournie n'est fournie que pour tester la pédale.

Nous vous conseillons de la remplacer par une pile alcaline.

Options. Adaptateur secteur de la série PSA

• 0 dBu = 0,775 Veff.
• Dans le but d'améliorer le produit, les caractéristiques et/ou l'apparence du produit sont sujettes à modifications sans préavis.

Pour les USA

AVIS Cet appareil numérique de classe B respecte toutes les exigences de la réglementation canadienne sur les équipements source d'interférences.

G6017358 DS
