ORT 8791 - Décodeur TV OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Décodeur TNT simple définition
Marque	OPTEX
Modèle	ORT 8791
Alimentation	Transformateur secteur, tension d'entrée 5V
Consommation	5 W en fonctionnement, 1 W en veille
Connectique	1 entrée antenne IEC 9,52 mm, 1 sortie antenne, 1 prise péritel TV, 1 port USB 2.0
Nombre de chaînes	Jusqu'à 2000 chaînes TV et radio
Recherche des chaînes	Automatique et manuelle
Fonctions principales	Enregistrement sur USB, Timeshift, EPG, contrôle parental, listes favorites, télétexte, sous-titres, jeux intégrés (Tetris, Snake, Othello)
Formats de lecture USB	Photos JPEG/BMP, musique MP3, vidéos MPEG2 (MPG)
Formats d'enregistrement	TS (transport stream) ou PS (program stream)
Sécurité	Verrouillage parental par mot de passe, blocage de chaînes, ne pas ouvrir l'appareil, débrancher en cas d'inutilisation prolongée
Entretien et nettoyage	Essuyer avec un chiffon légèrement humide, ne pas utiliser de produits chimiques
Langues du menu	Multilingue (français inclus)
Accessoires fournis	Télécommande, transformateur d'alimentation, cellule infrarouge, câble USB, 2 piles 1,5 V

FOIRE AUX QUESTIONS - ORT 8791 OPTEX

Que faire si le message 'PAS DE SIGNAL' s'affiche ?

Vérifiez les connexions du câble coaxial et l'orientation de l'antenne. Si vous utilisez une antenne intérieure, activez l'alimentation 5V dans le menu Installation > Réglage tuner. Une recherche automatique des chaînes peut être nécessaire.

Mon support USB n'est pas reconnu, que faire ?

Assurez-vous que le support est formaté en FAT32. Vérifiez qu'il fonctionne correctement sur un ordinateur. Branchez-le via le câble USB fourni. Le support doit être en USB 2.0 ou supérieur.

La télécommande ne fonctionne plus, comment résoudre ?

Vérifiez que les piles ne sont pas usées et remplacez-les si besoin. Dirigez la télécommande vers le capteur infrarouge et rapprochez-vous du décodeur. Retirez tout obstacle entre la télécommande et le récepteur.

Puis-je enregistrer une chaîne tout en en regardant une autre ?

Oui, à condition que les deux chaînes soient sur le même canal (même fréquence). Utilisez les touches CH+/- pour zapper parmi les chaînes du même canal. Si vous voulez changer de canal, l'enregistrement en cours doit être arrêté.

Que signifie le message 'Votre support est trop lent' ?

Cela indique que votre support USB (souvent une clé USB) a une vitesse d'écriture insuffisante pour la fonction Timeshift. Utilisez un disque dur externe USB plus rapide pour de meilleures performances.

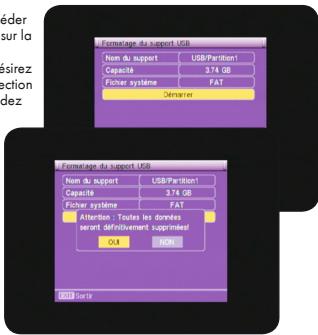

Comment formater mon support USB depuis le décodeur ?

Allez dans le menu Multimédia > Formatage du support USB. Choisissez le système de fichiers (FAT32 recommandé) et validez. Attention : toutes les données seront effacées.

Comment effectuer une mise à jour du logiciel ?

Téléchargez le fichier de mise à jour (.bin) depuis le site www.optex.fr. Copiez-le sur une clé USB. Branchez la clé, allez dans Outils > Mise à jour par USB, entrez le mot de passe (0000) et sélectionnez le fichier. Le décodeur redémarrera après la mise à jour.

Comment régler l'heure et la date ?

Allez dans Réglages du système > Réglage date et heures. Vous pouvez choisir par région (sélectionnez le pays), par GMT (décalage horaire) ou manuellement. Utilisez les touches numériques pour entrer les valeurs.

Puis-je lire des fichiers vidéo depuis une clé USB ?

Oui, le décodeur lit les vidéos au format MPEG2 (.mpg). Insérez la clé, allez dans Multimédia > Lecteur Multimédia, sélectionnez le fichier et appuyez sur OK. Les photos JPEG et musiques MP3 sont également supportées.

Comment verrouiller une chaîne pour les enfants ?

Dans le menu Chaînes, entrez dans l'éditeur (mot de passe 0000), sélectionnez la chaîne, puis appuyez sur la touche '2' (Bloquer). Ensuite, activez le blocage dans Réglages du système > Contrôle parental > Bloquer des chaînes.

MODE D'EMPLOI ORT 8791 OPTEX

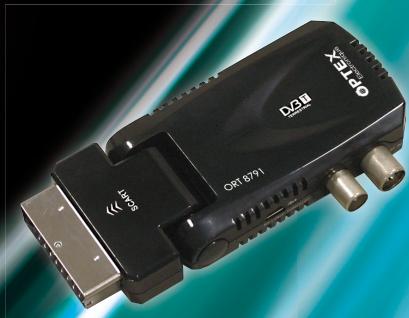

Manuel d'utilisation

Terminal numérique terrestre simple définition + USB2.0 pour lecture et enregistrement

OPTEX

Electronique

Sommaire

Securite 3

Caractéristiques techniques 3

Au déballage de votre terminal 3

B. description 4

A. Vue de côté 1 4 B. Vue de côté 2. 4 C. La télécommande 5

D. enregistrement 7

D.1) Enregistrement direct du programme actuel. 7 D.2) Enregistrement via le menu «liste de programmations» 8 D.3) Enregistrement via le menu «EPG» 9 D.4) Comment arrêter un enregistrement? 10

I. CHAINES 13

I.1) Liste des chaînes TV 13 1.2) Liste des radios 16 1.3) Effacer tous les favors 16 1.4) Effacer toutes les chaînes 16 1.5) Renommer une liste favorite 16

II. installation 17

II.1) Recherche automatique 17 II.2) Recherche manuelle 17 II.3) Reglage tuner 18 II.4) Classement LCN 18

III.1) Langue du menu 18 III.2) Réglage affichage 18 III.3) Réglage date et heures 19

III.3. a) Par région 19 III.3. b) Réglage manuel (Arrêt) 19 III.3. c) Par GMT (Décalage GMT) 19

III.4) Réglage timer 19

III.4. a) Liste de programmations 19 III.4. b) Timer de veille 20

III.5) Réglages du menu 20 III.6) Contrôle parental 21

IV. OUTILS 22

IV.1) Informations terminal 22 IV.2) Jeux 22

IV.2. a) Tetris 22 IV.2. b) Snake 23 IV.2. c) Othello 23

IV.3) Initialisation du terminal 23 IV.4. a) Mise à jour par USB 23

V. multimedia 24

V.1) Lecteur Multimédia 25 V.2) Gestion des enregistrements 27

V.2. a) Lecture d'un programme enregistré 28 V.2. b) Renommer un programme enregistré 28 V.2. c) Supprimer un programme enregistré 29 V.2. d) Verrouiller un programme enregistré 29

V.3) Informations du support USB 29 V.4) Réglages Timeshift, enregistrements 30 V.5) Déconnecter proprement le support USB 31 V.6) Formatage du support USB 31

VI.1) Bandeau d'information 32 VI.2) Audio 32 VI.3) Teletext 32 VI.4) Sous-titrages 33 VI.5) Donnee EPG 33 VI.6) Lieste favorite 33 VI.7) Touche OK 34

Sécurité

Merci de prendre toutes les précautions de sécurité avant de faire fonctionner votre terminal.

• Ne pas couvrir tout terminal et laisser assez d'espace autour du terminal afin d'avoir une ventilation correcte.
• Arrêtez le terminal si un liquide ou une pièce quelconque tombe de l'appareil. Utilisez un chiffon légèrement humide pour nettoyer votre terminal.
• Ne pas connecter ou modifier les câbles lorsque le terminal est connecté à la prise secteur.
• Ne pas exposer le terminal au soleil, au froid ou à des conditions humides.
• Débrancher votre appareil du secteur si vous ne l'utilisez pas pendant un long moment. (Période de vacances...)
• Ne pas ouvrir votre terminal, risque de chocs électriques.

Seules les personnes qualifiées sont habilitées à ouvrir leur terminal sans annuler la garantie.

Caractéristiques techniques

• 1 tuner terrestre (1 entrée / 1 sortie 9,52mm)
• 1 connexion péritel TV Capacité de 2000 chaînes
• Affichage du menu en plusieurs langues
• Recherche automatique et manuelle des canaux Sous-titrage
• Fonction LCN (Classement automatique des chaînes)
• Mise à jour possible par USB
• EPG (Guide Électronique des Programmes)
• Verrouillage parental
• Liste favorite
• Fonction alimentation 5Volts pour antenne via le câble coaxial Timeshift

Voutrouverez:

Le terminal TNT - Ce manuel d'utilisation La télécommande 1 transformateur d'alimentation 1 cellule infra-rouge - 1 cordon USB pour connecter un support externe 2 piles 1,5V

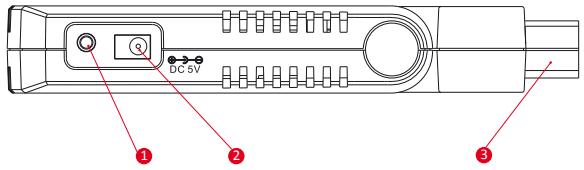

A. vue de côte 1

1. Cellule IR (infra-rouge) : Connecteur permettant la connexion de la cellule infra-rouge.
2. DC 5V: Connecteur permettant la connexion du transformateur d'alimentation.
3. Prise péritel: Permet la connexion directe sur la prise péritel de votre téléviseur

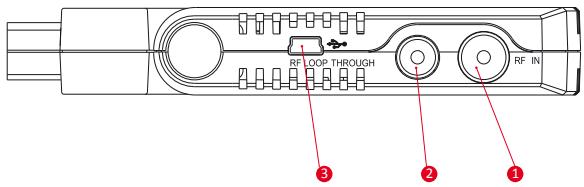

B. vue de côte 2

1. RFIN: Connecter vous arrivée d'antenne sur cette entree.
2. RF LOOP: A utiliser pour récupérer le signal hertzien analogue vers votre téléviseur
3. USB : Permet la connexion de votre support USB externe grâce au cordon fourni

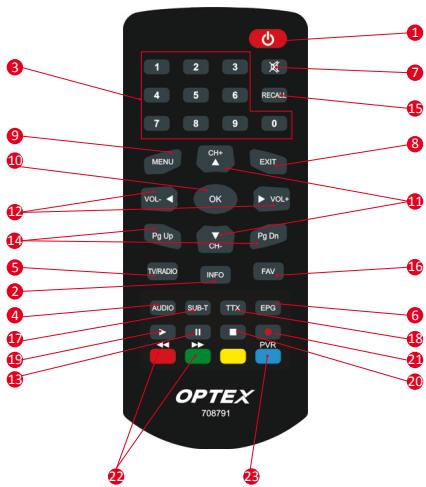

C. la télécommande

1. Permet d'allumer ou d'éteindre le terminal.
2. Permet d'afficher les informations.
3. Permet la sélection directe d'une chaîne TV ou radio.
4. Permet la sélection du mode audio. (Droit, gauche ou stéréo)
5. Permet de sélectionner le mode chaîne TV ou radio.
6. Permet d'afficher les données EPG si celles-ci sont disponibles.
7. Permet de rendre ou non le terminal muet.
8. Permet de sortir ou de revenir au menu précédent.
9. Permet d'afficher le menu principal ou de revenir au menu précédent.
10. Permet de confirmer votre sélection ou d'afficher la liste des chaînes.
11. Permet de changer les chaînes ou se déplacer dans le menu.
12. Permet de changer le volume ou les paramètres du menu.
13. Permet d'activer le Timeshift en faisant une pause de l'image.
14. Permet de déplacer le curseur de page en page.
15. Permet d'afficher la dernière chaîne sélectionnée.
16. Permet de sélectionner les chaînes favorites si une liste existe.
17. Permet d'afficher les sous-titres s'ils sont disponibles.
18. Permet d'afficher les données TELETEXT si celles-ci sont disponibles.
19. Permet de lire un programme enregistré

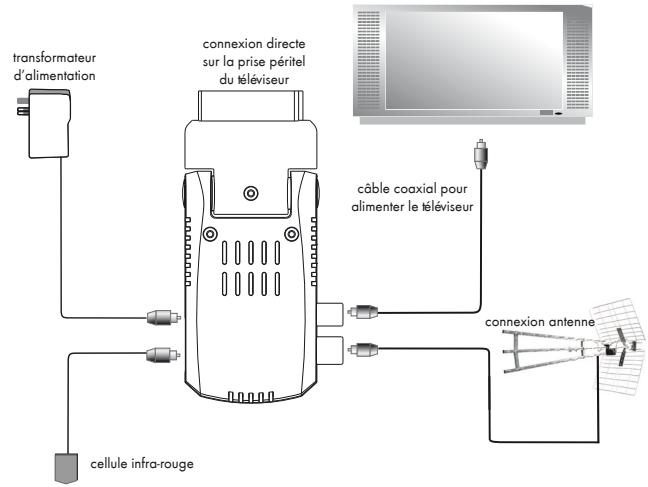

C. SCHEMA de montage

1. Permet d'arrêter la lecture ou l'enregistrement d'un programme.
2. Permet d'effectuer un enregistrement direct de la chaîne sélectionnée
3. Permet de faire un avance ou retour rapide en mode lecture de programme enregistré
4. Permet d'afficher la liste de tous les programmes enregistrés.

Ce schéma vous montre le câblage à effectuer pour connecter votre terminal à votre installation.

Grâce à sa rotule, vous pouvez faire tourner le terminal jusqu'à 180° dans la position désirée.

Remarque importante

L'enregistrement sur ce terminal n'est possible qu'au travers d'une clé USB ou d'un disque dur connexe sur la fiche USB.

Votre terminal est capable d'enregistrer une chaîne en vous laissant la capacité de regarder une autre chaîne à condition de sélectionner une chaîne qui figure sur le même canal de diffusion.

Exemple : Si vous enregistrez la chaine France2, vous pourrez zipper parmi les chaines France2, France 3, France 4, Arte et LCP. Chose qui n'est pas possible avec un simple terminal TNTI

D. enregistrement

Votre terminal est équipé d'une connexion USB2.0 qui permet d'enregistrer directement sur n'importe quel support USB. Malgré son simple tuner, vous aurez la possibilité d'enregistrer une chaîne et d'en regarder une différente sur le même canal.

Condition d'utilisation de la fonction enregistrement

Nous attirons notre attention sur cette partie très importante car il est malheureusement possible en raison de la multitude de supports USB existants que votre support ne soit pas compatible avec notre terminal pour la partie enregistrement.

Utilisation de votre support USB

1. Connectez-vous à l'entrée USB, votre support qu'il soit disque dur ou clé USB.
2. Vous verrez apparaître le logo ci-dessous
3. Le terminal analysera ensuite ce support. (Plus ou moins long selon la capacité de celui-ci)
4. Dès que vous avez terminé, le logo disparaitra.

Comment enregistrer 1 chaîne?

3 possibilités d'enregistrement avec ce terminal :

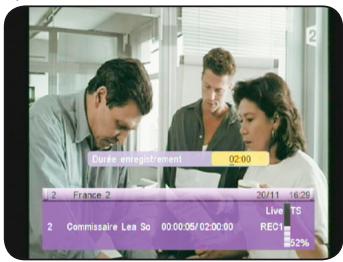

D.1) enregistrement direct du programme actuel

1. Rien de plus simple, appuyez sur la touche REC de votre télécommande. Vous pourrez voir apparaitre le bandeau d'information dans le bas de l'écran. Si vous ne définissez pas de durée, le terminal enregistrera au maximum pendant 2 Heures.
2. Pour régler la durée d'enregistrement, appuyez une 2ème fois sur la touche REC. Vous verrez apparaitre une fenêtre dans laquelle vous pourrez indiquer la durée avec les touches numériques de votre télécommande. (1 à 9).

D. enregistrement

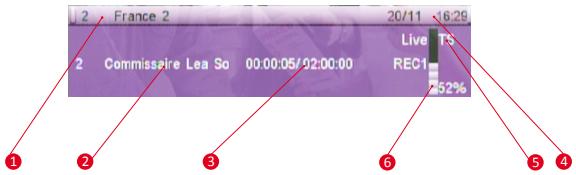

1. Indique le nom de la chaîne
2. Indique le nom du programme
3. Indique l'heure totale d'enregistrement et le temps écoulé.
4. Indique l'heure et la date du jour
5. Indique le format d'enregistrement utilisé
6. Indique l'espace disponible sur le support USB.

Changement de chaîne pendant un enregistrement

Avec tout terminal, vous pouvez enregistrer une chaîne et en regarder une autre sur le même canal.

Pour cela il suffit d'utiliser les touches CH+/-. Le terminal ne permettra le changement que parmi les chaînes du même canal. Si vous désirez changer de chaînes sur une chaîne qui n'est pas sur le même canal, il faudra tout arrêter l'enregistrement en cours. Appuyez sur la touche STOP.

D.2) enregistrement via le menu «liste de programmations

L'enregistrement avec cette fonction permet de définir plusieurs enregistrements à des heures et dates différentes. Cela a pour avantage lorsque vous espérez être absent de pouvoir enregistrer différents programmes.

Pour accéder à ce menu, appuyez sur la touche MENU puis allez dans le menu Réglages du système et sélectionnez le menu Réglage Timer/Listes de programmes. Il suffit ensuite de renseigner les différents paramètres comme décrit ci-dessous:

À la suite de tous ces réglages, le terminal démarrera, effectuera un enregistrement puis repassera en mode veille.

1) Sélectionner d'abord le nombre de Timer que vous désirez utiliser à l'aide des touches VOL+/-. 2) Placez ensuite le curseur sur MODE, utiliser les touches VOL+/- pour choisir les paramètres. Vous aurez le choix entre Une fois, Quotidien, Hebdomadaire et mensuel.

D. enregistrement

3) Sélectionnez le type de programme sur lequel vous désirez effectuer l'action. Vous aurez le besoin entre Chaine TV et Radio. Faites chaque à l'aide des touches, VOL+/- 4) Chaine : Sélectionnez votre chaîne avec les touches VOL+/. 5) Mois : Sélectionnez ensuite le mois avec les touches VOL+/. 6) Date : Sélectionnez ensuite la date avec les touches VOL+/-. 7) Jour : Ce paramètre est lié au choix que vous indique HEBDOMAIRE. Pour modifier, utilisez les touches VOL+/-. 8) Heure : Permet de régler l'heure à laquelle le programme doit démarrer. Pour cela, appuyez sur la touche OK puis utilisez les touches numériques de la télécommande pour indiquer l'heure. 9) Enregistrement auto : Permet d'activer ou non l'enregistrement automatique par défaut. Vous aurez le besoin entre Activé et Arrêt. Si vous activez cette fonction, il vous sera ensuite possible de changer la durée d'enregistrement. 10) Durée enregistrement : Permet de changer la durée d'enregistrement. Utilisez pour cela les touches numé

touches de votre télécommande (1 à 9).

Lorsque tous les réglages sont effectués, vous devrez valider le message de confirmation qui s'affiche. Sélectionnez OUI pour confirmer et validez par la touche OK ou sélectionnez NON pour annuler.

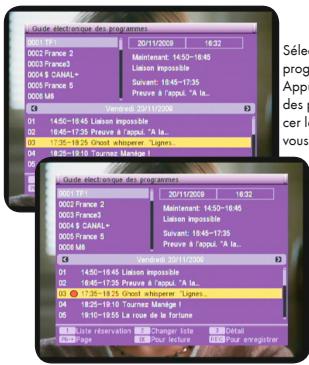

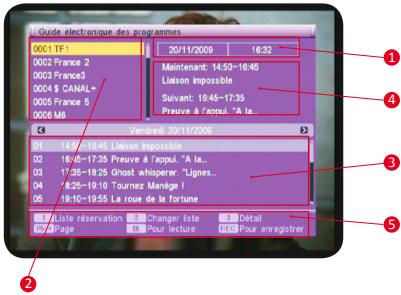

D.3) enregistrement via le menu «EPG

Cette méthode de programmation est la plus facile et la plus rapide. La seule condition est qu’il faut impérativement que toutes les données EPG soient transmises.

Il est possible qu'aucunes informations ne s'affichent, cela dépend de la transmission des informations au travers du signal.

Pour cela appuyez sur la touche EPG, vous verrez apparaitre sur la partie haute gauche la liste des chaînes, sur la partie haute droite les informations de la chaîne sélectionnée et sur la partie basse la liste des programmes disponibles.

Complètement en bas de l'écran s'afficheront les différents boutons de fonctions.

1. Heure et date
2. Liste des chaînes
3. Tous les programmes
4. Programme sélectionné avec ses heures
5. Boutons de fonctions

Sélectionnez la chaîne pour laquelle vous désirez les programmes de la journée avec les touches CH+/–

Appuyez ensuite sur la touche «2x» pour passer dans la fenêtre des programmes. Utilisez ensuite les touches CH+/- pour déplacer le curseur parmi les programmes pour sélectionner celui que vous désirez enregistrer.

Appuyez ensuite sur la touche REC de votre télécommande. Vous remarquerez qu'un point de couleur rouge s'affichera sur la gauche du nom du programme.

Toutes les informations ont automatiquement été reprises par le terminal et vous n'avez pas besoin d'entrer manuellement une date de début...

Les touches VOL+/- permettaient de changer de date. La touche « 1 » permit d'afficher la liste de toutes vos réservations.

D.4) Comment arrêter un enregistrement?

Il suffit pour cela d'appuyer sur la touche STOP de votre télécommande. Vous verrez la fenêtre ci-contre s'afficher. Il ne vous reste plus qu'à sélectionner la bonne option et valider avec la touche OK.

Une fois validé, vous pourrez retrouver le fichier enregistré en appuyant sur la touche PVR de votre télécommande.

E. premier demarrage

Au 1er démarrage de votre terminal, vous verrez apparaître sur l'écran de votre téléviseur, l'écran ci-dessous qui vous permettra de configurer votre appareil.

Vous pouvez dans cette première fenêtre régler le pays et la langue de votre terminal. Utilisez les touches VOL+/ pour changer les valeurs.

Placer ensuite le curseur sur Rechercher et appuyez sur la touche OK pour lancer la recherche de chaîne.

Le terminal lancera alors la recherche automatique des chaînes. Vous pourrez à tout moment arrêter la recherche en appuyant sur la touche EXIT ou MENU.

Lorsque la recherche est terminée, le terminal sortira du menu et affichera l'été chaine de la liste.

Maintenant, vous pouvez voir le terminal s'allumer sur une chaîne avec son bandeau d'information.

1. Menu principal

Après avoir installé et connecté tout en sur le terminal, vous pouvez accéder au menu pour effectuer n'importe cette opération. Le menu principal est constitué de 4 sous-menus comme sur la photo ci-contre.

I. Chaînes II. Installation III. Réglages du système IV. Outils V. Multimédia

Utilisation des touches dans les menus

Dans pratiquement tous les menus, les touches ci-dessous ont les fonctions suivantes :

• la touche OK permet d'afficher la liste des différents paramètres.
• les touches VOL+/- permettent de faire défiler les différentes possibilités
• les touches CH + / - permettent de changer de paramètres.
• la touche MENU permet de revenir au menu précédent.
• la touche EXIT permet de quitter le menu.

I) chaires

Dans ce menu, vous pourrez effectuer tous les réglages possibles sur la liste des chaînes TV et radios. Ce menu est constitué de 4 sous-menus:

a) Liste des chaines TV b) Liste des radios c) Effacer tous les favoris d) Effacer toutes les chaînes e) Renommer une liste favorites

Dans ce menu, vous pouvez effectuer diverses opérations comme mesure des chaines dans une liste favorites, désclassifier des chains ou supprimer des chaines.

Pour cela, il suffit d'indiquer la fonction à utiliser avec les touches numériques de votre télécommande (1 à 9).

Correspondance des différentes touches :

1: Editor: Permet d'acceder au menu EDITION. Vous déverrez entre un mot de passer pour acceder à ce menu. (Par défaut 0000) 2: Trouver: Permet de couver des chaines parmi la liste. 3: Trier: Permet de trier la liste des chaines. 4: Déplacer: Permet de déplacer les chaînes à l'endetroit de voirs choix.

1) Fonction «EDITOR

Lorsque vous aurez entré le mot de passe (0000), vous verrez apparaître au bas de l'écran différentes fonctions qui sont

OK «Select»: Permet de sélectionner la/les chaînes.

0 «Toutes»: Permet de sélectionner ou de sélectionner la totalité des chaînes.

1 «Fav»: Permet de sélectionner le groupe favori pour la création de toute liste de chaines favorites. (Vous avez le choix entre 8 listes: Favorite1 à Favorite8) 2 «Bloquer»: Permet de bloquer la/les chaines sélectionnées. 3 «Passer» : Permet de passer outre la/les chaînes sélectionnées. 4 «Effacer»: Permet de supprimer la/les chaînes sélectionnées. 5 «Nommer»: Permet de renommer la chaîne sélectionnée.

Lorsque vous placez le curseur sur une chaine et que vous appuyez sur la touche OK, vous pourrez voir apparaitre un V de couleur rouge. Cela signifie que la chaine est sélectionnée. Vous pouvez proceder de la même manière pour sélectionner toutes les chaines désirées.

Pour désigner l'intégrabilité des chaînes, appuyez sur la touche «O», vous constaterez que toutes les chaînes seront marquées d'un V de couleur rouge.

PS : Pour déselectionner les chaînes, appuyez de nouveau sur la touche «O» ou OK.

1 «Favori

Cette touche « 1 » peut d'afficher la totalité des listes favorites (8 au total). Il suffit pour placer des chaînes dans une liste favorite de les sélectionner avec la touche OK puis d'appuyer sur la touche « 1 » de votre télécommande.

Sélectionnez ensuite la liste favorite avec les touches CH+/- et validez par la touche OK.

Un message de confirmation s'affichera à l'écran. Sélectionnez

OUI pour valider ou NON pour annuler.

Toutes les chaînes sélectionnées seront ensuite placées dans la liste sélectionnée.

2 Bloquer

Cette touche «2» permet de bloquer la/les chaînes sélectionnées. Il suffit de sélectionner les chaînes que vous désirez bloquer puis appuyez sur la touche «2».

1 Un message de confirmation s'affichera à l'écran. Sélectionnez OUI pour valider ou NON pour annuler. Un logo en forme de verrou s'affichera sur la droite de la chaine.

Toutes les chaînes sélectionnées seront ensuite bloquées, ce qui implique qu'un mot de passe sera demandé pour visualiser ces chaînes. (Par défaut 0000)

PS: Pour que le blocage soit effectif, il faut activer la fonction Bloquer chaînées dans le menu CONTROLE PARENTAL.

3 «Passer

Cette touche «3» permet de passer la/les chaines sélectionnées. Il suffit de sélectionner les chaines que vous désirez passer puis appuyez sur la touche «3». Cela permet de passer les chaines que vous ne désirez pas voir lorsque vous changez de chaine sans pour autant les supprimer.

[Exemple : Vous désirez passer de la chaine N°9 (W9) à la N°12 (NR12), il faudrait déselectionner les chaines N°10 et 11] Un message de confirmation s'affichera à l'écran. Sélectionnez OUI pour valider ou NON pour annuler. Un logo en forme de flèche s'affichera sur la droite de la chaine.

4 Effacer

Cette touche «4» permet de supprimer les chaines sélectionnées. Il suffit de sélectionner les chaines que vous désirez supprimer puis appuyez sur la touche «4». Un message de confirmation s'affichera à l'écran. Sélectionné OUI pour valider ou NON pour annuler.

Attention: lorsque le message de confirmation est validé, les chaines sont définitivement supprimées.

Pour supprimer la totalité des chaînes, appuyez sur la touche « pour toutes les sélections puis appuyez sur la touche « 4 » de toute télécommande. Il ne vous reste plus qu'à affectuer le message de validation par OUI.

5 Nommer

Cette touche «S» permet de renommer la chaine sélectionnée. Il suffit de désigner la chaine que vous désirez renommer avec les touches CH+/- puis appuyez sur la touche «S».

Un tableau de caractères s'affichera pour renommer la chaine. Utilisez les touches «CH+/» et VOL+/« pour déplacer le curseur. Une fois renommer, placez le curseur sur OK et validez par la touche OK.

Cette fonction permet de tracer des chaînes bien spécifiques générées dans votre liste de chaînes. Pour cela, appuyez sur la touche « 2 » pour afficher le tableau TROUVER.

Utilisez les touches «CH+/- et VOL+/-» pour déplacer le curseur. Une fois la dette scellémentée, appuyez sur la touche OK. Vous verrez apparue les chéanes correspondantes sur la partie gauche de l'écran. Pour accéder à cette liste, déplacez le curseur sur OK et validez par la touche OK, sinon, appuyez sur la touche EXIT.

3) Fonction «trier

Cette fonction permet de trier toute liste de chaîne de différentes méthodes :

• Par défaut: Permet de remettre la liste telle qu'elle était au départ.
• Par Nom (A-Z): Permet de trier la liste par ordre alphabétique.
• Par Nom (Z - A) : Permet de trier la liste par ordre décroissant.
• Gratuités: Permet d'afficher en premier lieu les chaînes gratuites puis payantes.
• Bloquées: Permet de refécter toutes les chaînes bloquées en dernier dans la liste.

Pour effectuer le tri, appuyez sur la touche «3» de toute télécommande, puis sélectionnez le type de tri avec les touches CH+/- et validez par la touche OK.

Un message de confirmation s'affichera à l'écran.

Sélectionnez OUI pour valider ou NON pour annuler.

4) Fonction «déplacer

Cette fonction permet de déplacer la chaîne sélectionnée à l'endroit désiré. Pour cela, sélectionnez la chaîne à déplacer avec les touches CH+/- puis appuyez sur la touche « 4 » de toute télécommande.

Vous pourrez voir apparaitre une double flèche sur la droite du nom de la chaîne. Il ne vous reste plus qu'à la déplacer à l'endroit désiré avec les touches CH+/- et valider par la touche OK.

1.2) Liste des radios

Toutes ces opérations sont également disponibles pour la liste des radios.

1.3) Effacer tous les favoris

Cette fonction permet de supprimer toutes les listes de chaînes favorisées que vous aurez créées. Cela ne supprime pas les chaînes mais uniquement leur attribut de chaînes favorisées.

Pour cela, appuyez sur la touche OK puis SELECTIONNEZ OUI sur le message de confirmation ou NON pour annuler.

1.4) Effacer toutes les chaînes

Cette fonction permet de supprimer toutes les listes de chaînes. Pour cela, appuyez sur la touche OK puis entrez le mot de passe (Par défaut 0000) et enfin séléctionnez OUI pour valider ou NON pour annuler.

Attention: Cette manipulation supprimera définitivement la totalité des chaînes!

1.5) Renommer une liste favorite

Cette fonction permet de renommer le nom des listes des favoris. Pour cela, sélectionnez le nom de la liste à renommer puis appuyez sur la touche OK. Un tableau de caractères s'affichera pour renommer la liste. Utilisez les touches « CH+/ et VOL+/ pour déplacer le curseur. Une fois renommer, placez le curseur sur OK et validez par la touche OK.

II. installation

C'est dans ce menu que vous pouvez effectuer les recherches de chaînes. (Manuelle, automatique, réglages LCN...) Ce menu est constitué de 4 sous-menus :

1) Recherche automatique: Permet de rechercher la totalité des canaux. (Canal 21 à 69) 2) Recherche manuelle: Permet la recherche d'un ou plusieurs canaux sélectionnés. 3) Réglage tuner: Permet d'activer ou non la fonction 5Volts pour alimenter une antenne d'intérieur au travers du cable coaxial. 4) Classement LCN : Permet de classer les chaînes grâce à la fonction LCN

II.1) Recherche automatique

Pour activer cette recherche, appuyez sur la touche OK. Vous pouvez désélectionner le mode de recherche. Vous avez le choix entre « Toutes » et « Gratuités ». Pour cela, utilisez les touches VOL+/- pour désélectionner le paramètre de votre choix.

Si vous sélectionnez TOUTES, le terminal recherche la totalité des chaînes y compris les chaînes payantes.

Si vous sélectionnez GRATUITES, le terminal cherchera uniquement les chaînes gratuites.

Placez ensuite le curseur sur RECHERCHER et appuyez sur la touche OK pour lancer la recherche des chaînes.

Lorsque la recherche de chaîne est terminée, le terminal sortira du menu et affichera la liste des chaînes trouvées!

Ii.2) recherche manuelle

Pour activer cette recherche, placez le curseur sur celle-ci avec la touche CH- et appuyez sur la touche OK. Vous pourrez alors voir apparaître la fenêtre c-contre:

2 méthodes de recherche sont disponibles :

• Par Canal : Vous pourrez alors changer la bande de fréquence ainsi que le N° de canal.

Une fois prêt, placez le curseur sur RECHERCHER puis validez par la touche OK. Le terminal recherche les chaînes du canal sélectionnée.

• Par Fréquence : Vous pourrez alors changer la fréquence ainsi que la largeur de bande.

Utilise les touches numériques (1 à 9) pour modifier la fréquence si besoin.

Une fois prêt, placez le curseur sur RECHERCHER puis validez par la touche OK. Le terminal cherche les chaînes de la fréquence sélectionnée.

Les barres de niveaux et de qualité vous indiquent la réception de signal en fonction du canal choisi.

PS : Pour une réception optimale, la barre de qualité doit être supérieure à 60%.

Ii.3) réglage tuner

Cette fonction permet d'activer ou non l'alimentation 5Volts au travers du câble coaxial. Utilise dans le cas d'une ANTENADE intérieure qui nécessite une alimentation. Utilisez les touches VOL+/- pour changer de paramètre.

Active : La fonction est active ; Arrêt : la fonction est inactive

Ii.4) classement LCN

Cette fonction permet d'effectuer le tri des chaînes selon l'ordre défini par la CSA. Par défaut, cette fonction est active.

C'est dans ce menu que vous pourriez effectuer tous les réglages de votre terminal. (Format d'écran, réglage de l'heure, timer...)

Pour changer les différents paramètres, utilisez les touches VOL+/−

Ce menu est divisé en 6 sous-menus :

1) Langue du menu 2) Réglage affichage 3) Réglage date et heures 4) Réglage Timer 5) Réglages du menu 6) Contrôle parental

Iii.1) langue du menu

Cette option permet de sélectionner la langue d'affichage du menu de votre terminal. Vous avez le choix entre plusieurs langues. Utilisez les touches VOL+/p pour choisir la langue.

Iii.2) réglage affichage

Cette option permet de faire les réglages sur le mode d'affichage, le type de sortie...

Utilise les touches VOL+/- pour modifier les différents paramètres.

Mode d'affichage : Vous avez le choix entre AUTO, PAL et NTSC.

Aspect écran : Vous avez le choix entre 16/9, 4/3PS (Pan & Scan) et 4/3LB (Letter Box).

Sortie vidéo: Vous avez le choix CVBS (Video composite) et CVBS+RGB.

Iii.3) réglage date et heures

C'est dans ce menu que vous pouvez régler l'heure et la date de votre terminal.

3 possibilités s'offrent à vous :

a) Soit par région b) Soit Arrêt (réglage manuel) c) Soit par GMT (décalage GMT)

Sélectionne tout à robe du pays correspondant à votre lieu d'installation en utilisant les touches VOL+/.

Iii.3. a)par région

Il suffit ensuite de regarder l'heure d'établissement de votre terminal en utilisant les touches VOLO+/-. Note: "VOLO+/-" est conservé tel quel car il pourrait s'agir d'un nom de touches spécifique à l'appareil.

Iii.3. b)réglage manuel (arrêt)

Vous avez dans ce cas accès aux réglages de la date et de l'heure. Pour ce faire, utilisez les touches numériques de votre télécommande (1 à 9). Appuyez tout d'abord sur la touche OK, puis utilisez les touches numériques pour indiquer la date. Une fois terminé, appuyez sur la touche OK pour mémoriser. Procédez de la même manière pour le réglage de l'heure. Lorsque vos choix sont effectués, appuyez sur la touche EXIT pour sortir.

Iii.3. c)par GMT (décalage GMT)

Il suffit de sélectionner avec les touches VOL+/- le décalage GMT que vous utilisez.

Affichage heures : Vous pouvez activer ou non cette fonction. Elle permet, si elle est activée, d'afficher l'heure lorsque vous êtes en dehors du menu.

Utilisez les touches VOL+/- pour changer de paramètre.

Lorsque vos choix sont effectués, appuyez sur la touche EXIT pour sortir.

Iii.4) réglage timer

Ce menu permet d'effectuer des opérations sur le Timer de votre terminal. Avant d'effectuer les réglages du Timer, vérifier que l'heure de ce terminal est correctement réglée. Vous avez la possibilité de régler jusqu'à 8 timers différents.

Le timer permet d'allumer le terminal à une date donnée pendant une durée définie pour effectuer des enregistrements lorsque vous êtes absents.

Comment régler le timer?

1) Sélectionner d'abord le numéro de Timer que vous désirsiez utiliser en utilisant les touches VOL+/. 2) Placez ensuite le curseur sur MODE, utiliser les touches VOL+/ pour changeur de paramètres. Vous aurez lechioit entre Une fois, Quotidien, Hebdomadaire et mensuel. 3) Sélectionnez le type de programme sur lequel vous désiré que effectuer l'action. Vous avez lechio entre Chaine TV et Radio. Faites VOYRAI CHAIDE DES TUCHES VOL+/- 4) Chainé : Sélectionné cette chaîne avec les touches VOL+/- 5) Mois : Sélectionné ensuite la mois avec les touches VOL+/-

6) Date : Sélectionnez ensuite la date avec les touches VOL+/- 7) L'ou : Ce paramètre est grise sauf lorsque vous indiquez HEBDOMADAIRE. Pour modifier, utilisez les touches VOL+/. 8) Heure : Permet de régler l'heure à laquelle le programme doit démarrer. Pour cela, appuyez sur la touche OK puis utilisez les touches numériques de votre télécommande pour indiquer l'heure. 9) Enregistrement auto : Permet d'activer ou non l'enregistrement automatique par défaut. Vous aurez le choix entre Activé et Arrêt. Si vous activez cette fonction, il vous sera ensuite possible de changer la durée d'enregistrement. 10) Durée enregistrement : Permet de changer la durée d'enregistrement. Utilisez pour cela les touches numériques de chaque télécommande (1 à 9).

Lorsque tous les réglages sont effectués, vous devez valider le message de confirmation qui s'affiche. Sélectionnez OUI pour confirmer et validez par la touche OK ou sélectionnez NON pour annuler.

Cette fonction permet de placer le terminal en veille après une durée que vous aurez définie.

Vous avez le choix entre 10 à 120 minutes. Utilisez les touches VOL+/- pour effectuer vos modifications.

Utilisez quand vous avez un Timer en cours et que vous ne voulez pas laisser allumer votre terminal cette nuit.

Iii.5) réglages du menu

Vous pouvez dans ce menu régler les paramètres liés à votre menu de votre appareil. Vous pourrez régler la couleur, transparence du menu...

Affichage sous-titres: Permet de sélectionner les sous-titres par défaut. Vous aurez le choix entre ARRET, STANDARD et TELETEXT. Utilisez les touches VOL+/- pour effectuer vos modifications.

Transparency OSD: Permet de sélectionner la transparence pour l'affichage de votre menu. Vous aurez le choix entre 0 à 50% et Arrêt. Utilisez les touches VOL+/- pour effectuer vos modifications.

Revenir au réglage par défaut? : Permet de replacer tous les paramètres tel qu'ils étaient avant vos modifications. Il vous suffit de placer le curseur sur ce paramètre et d'appuyer sur la touche OK.

Iii.6) contrôle parental

Dans ce menu, vous pouvez activer le verrouillage de chaînes, du menu ou modifier le mot de passe actuel du terminal.

Pour enterrer dans ce menu, un mot de passer vous sera demandé. [Par défaut il est 0 0 0 0 ]

Entrez le mot de passe puis appuyez sur la touche OK. Vous verrez alors le menu comme sur la photo ci-contre.

Ce menu est constitué de 4 sous-menus :

1) Bloquer le menu : Il permet d'activer le verrouillage du menu, cela signifie que pour accéder au menu INSTALLATION, un mot de passe vous sera demandé. (Par défaut il est de 0000) 2) Bloquer des chaînes : Permet d'activer la fonction verrouillage des chaînes qui ont été sélectionnées comme tardes dans le menu CHAINS. Ce qui implique que toutes les chaînes bloquées nécessiteront un mot de passe pour pouvoir être visualisées. 3) Nouveau mot de passe : Permet de modifier le mot de passe du terminal. Entrer votre nouveau mot de passe avec les touches numériques de votre télécommande (1 à 9). 4) Confirmez mot de passe : Confirmez cette nouvelle mot de passe avec les 4 chiffres identiques à votre nouvelle mot de passe avec les touches numériques de votre télécommande (1 à 9).

IV. OUTILS

Dans ce menu, vous pourrez voir les informations de votre terminal, les yeux, mise à jour...

Ce menu est constitué de 4 sous-menus :

1) Informations terminal 2) Jeux 3) Initialisation du terminal 4) Mise à jour logiciel

Vous aurez accès à toutes les informations relatives à votre terminal. (Version de logiciel, matériel...)

• Récepteur * Matériel
• Logiciel
• Signature
• Telekommande

Appuyez sur la touche EXIT pour sortir de ce menu.

Iv.2) jeux

Dans ce menu, 3 jeux sont disponibles :

a) Tetris b) Snake c) Othello

Pour démarrer une partie, placez le curseur sur DEMARRER puis appuyez sur la touche OK.

Pour régler le niveau, placez le curseur sur REGLAGE puis appuyez sur les touches VOL+/- pour changer de niveau. Vous avez le besoin entre 1 à 10.

Utilisez les touches VOL+/- pour déplacer la pièce de gauche à droite.

La touche CH- permet de faire descendre la pièce.

La touche OK permet de faire tourner la pièce. Lorsque la partie est terminée, appuyez sur la touche OK pour démarrer une nouvelle partie.

Pour quitter le jeu, placez le curseur sur SORTIR, puis appuyez sur la touche OK pour valider.

IV. OUTILS

Pour démarrer une partie, placez le curseur sur DEMARRER puis appuyez sur la touche OK.

Pour régler le niveau, placez le curseur sur REGLAGE puis appuyez sur les touches VOL+/- pour changer de niveau. Vous avez le besoin entre 1 à 7.

Utiliser les touches CH+/- et VOL+/- pour déplacer le curseur. Lorsque la partie est terminée, appuyez sur la touche OK pour démarrer une nouvelle partie.

Pour quitter le jeu, placez le curseur sur SORTIR, puis appuyez sur la touche OK pour valider.

Pour démarrer une partie, placez le curseur sur DEMARRER puis appuyez sur la touche OK.

Pour régler le niveau, placez le curseur sur REGLAGE puis appuyez sur les touches VOL+/ pour changer de niveau. Vous avez le choix entre 1 à 3.

Utiliser les touches CH + / - et VOL + / - pour déplacer le curseur. Appuyez sur la touche OK pour placer une boule. Le but étant d'aligner 5 boules de couleur à la suite.

Lorsque la partie est terminée, appuyez sur la touche OK pour démarrer une nouvelle partie.

Pour quitter le jeu, placez le curseur sur SORTIR, puis appuyez sur la touche OK pour valider.

Iv.3) initialisation du terminal

Dans ce menu, vous pourrez effectuer l'initialisation de votre terminal. Pour cela, il suffit de placer le curseur sur Initialisation du terminal et d'appuyer sur la touche OK.

Dans un premier temps, un mot de passe vous sera demandé (début 0000) et ensuite il vous faudra confirmer le message qui s'affichera en sélectionnant OUI ou annuler par NON.

Après celle-ci, toutes les informations seront définitivement perdues!

Iv.4. a) mise à jour par USB

Ce menu permet de faire une mise à jour logicielle de votre terminal si celle-ci est disponible. Pour cela, vous pouvez vous rendre sur notre site www. optex. fr.

Dans le cas où une mise à jour est bien disponible, il vous suffit de télécharger le fichier sur tout ordinaire puis de dézipper le fichier et enfin de copier le fichier possédant l'extension *.bin sur votre support USB (Clé ou disque dur)

Placez ensuite le curseur sur ce menu et appuyez sur la touche OK pour accéder à ce menu.

IV. OUTILS

Il vous faudra indiquer votre mot de passe avec les touches numériques de toute télécommande. (Par défaut 0000) Sélectionnez ensuite le fichier que vous avez copié sur leur support USB et validez par la touche OK.

Vous verrez apparaître un message vous demandant de confirmer la mise à jour. Sélectionnez l'option OUI puis validez avec la touche OK. Sinon, appuyez sur la touche EXIT.

Ensuite une barre de progression s'affichera et dès que la mise à jour sera terminée, le terminal redémarrera de lui-même pour

afficher l'écran de 1ère installation. Il vous faudra donc relancer la recherche complète des chaînes.

V. multimedia

Ce menu peut effectuer tous les réglages en rapport avec votre support USB. (réglage du Timesthift, Formatage du support...)

Remarque: Ce menu ne sera accessible que si votre support USB est bien connecté et a été reconnu par tout terminal. Dans le cas contraire, tous les menus ayant rapport avec la partie USB seront grisés et non accessibles.

Ce menu est constitué de 6 sous-menus qui sont les suivants :

1. Lecteur Multimédia
2. Gestion des enregistrements
3. Informations du support USB
4. Réglages Timeshift, enregistrements
5. Déconnecter proprement le support USB
6. Formatage du support USB

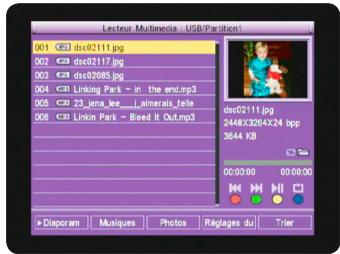

V.1) lecteur multimedia

Ce menu permet d'accéder au contenu multimedia de votre terminal. Vous pourrez dans ce menu visualiser toutes vos photos au format jpeg et bmp, écouter les titres musicaux au format mp3 ainsi que visualiser des vidéos au format mpg (MPEG2)

Placez votre curseur sur ce menu puis appuyez sur la touche OK pour y accéder.

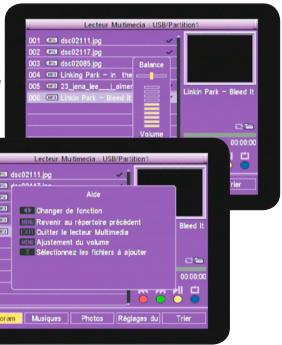

L'affichage se présente comme un explorateur. Vous avez accès aux dossiers ainsi qu'aux fichiers lisibles par le terminal.

1. Indique la liste des fichiers
2. Indique les informations du fichier sélectionné
3. Affiche les boutons de fonctionnalité

La touche BLEUE permet de sélectionner le mode répétition. Appuyez successivement sur cette touche pour changer de mode de répétition. Vous aurez le choix entre répéter 1 fois et 1 répétition complète.

Les touches VOL + / - permettent de déplacer le curseur sur les différents boutons. Sélectionnez celui désiré puis appuyez sur la touche OK pour accéder aux options.

Bouton Trier: Permet de faire un tri dans la liste des fichiers. Pour cela placez le curseur sur celui-ci, choisissez le type de tri à effectuer avec les touches CH+//- puis appuyez sur la touche OK pour valider. Vous aurez le choix entre NOM(A-Z), NOM(Z-A), Image en 1er et musique en 1er.

Bouton Réglages: Permet d'effectuer les réglages concernant le diaporama. Pouvez regarder ainsi les paramètres ci-dessous:

V. multimedia

Intervalle (en s): Permet de régler la durée d'affichage en secondes entre chaque photo. Vous aurez le besoin entre Arrêt, 2 à 10 secondes.

Répetition: Permet d'activer ou non la répetition des photos. Vous aurez le besoin entre Arrêt et Activé.

Effets diaporama: Permet de sélectionner le type d'effet à utiliser pour le diaporama. Différentes options seront disponibles. Utilisez les touches VOL+/- pour effectuer votre sélection.

Bouton Photos: Permet d'afficher la liste des photos que vous avez sélectionnées pour être dans cette liste. La sélection des photos se fait avec la touche « 2 » de leur télécommande.

Lorsque la liste s'affiche, les touches de couleur auront pour fonction:

La touche ROUGE: Permet de dire toutes les photos présentes dans cette liste.

La touche JAUNE: permet de supprimer la photo que vous aquirez sélectionné.

Touche BLUE: permet de supprimer la totalité des photos contenues dans cette classe de lecture.

Remarque : La photo ne sera supprimée que de la liste de lecture et non pas de votre support USB.

Bouton Musiques : Permet d'afficher la liste des musiques que vous avez sélectionné pour être dans cette liste. La sélection des musiques se fait avec la touche « 2 » de votre télécommande. Lorsque la liste s'affiche, les touches de couleur auront pour fonction :

La touche ROUGE: Permet de dire la musique sélectionné presents dans cette liste.

La touche JAUNÉ: peut de supprimer la musique que vous avez sélectionné.

Touché BLUEU : permet de supprimer la totalité des musiques containues dans voitrelle de lecture.

Remarque: La musique sera supprimée de la liste de lecture et non pas de votre support USB.

Bouton Diaporama : Permet d'activer le diaporama des photos que vous aurez sélectionné.

1) Sélectionnez tout d'abord toutes les photos que vous désirez voir apparaitre dans le diaporama avec la touche « 2 » de votre télécommande. 2) Placez ensuite le curseur sur le bouton DIAPORAMA puis appuyez sur la touche OK.

Vous pourrez constater que le diaporama débutera.

V. multimedia

La touche AUDIO : Permet l'affichage de la barre «Volume» qui permet de changer le volume lorsque vous écoutez de la musique.

Pour cela appuyez sur la touche AUDIO, puis utilisez les touches CH + / - pour changer le volume. Vous pouvez également changer le mode «Balances» avec les touches VOL + / -

La touche INFO permet d'afficher l'aide pour les différentes touches.

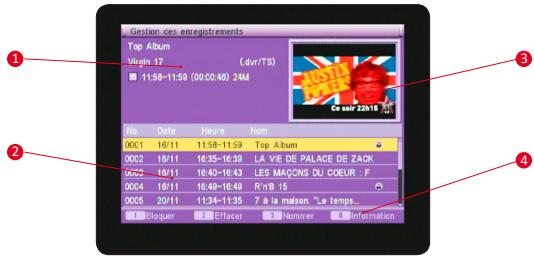

V.2) gestion des enregistrements

Ce menu permet de vous donner accès à tous les enregistrements que vous avez pu réaliser sur tout support USB. Pour accéder à ce menu, sélectionnez ce paramètre puis appuyez sur la touche OK.

1. Indique les informations du programme
2. Indique le n° de l'enregistrement, sa date, son heure de début et de fin de l'enregistrement ainsi que le nom du programme enregistré.
3. Affiche l'aperçu du programme enregistré.
4. Indique les fonctions disponibles grâce aux touches de couleur.

V.2. a) Lecture d'un programme enregistré

Appuyez sur la touche OK pour accéder à ce menu. (Il est également directement accessible grâce à la touche PVR. Pour lire un programme enregistré, sélectionnez celui désiré avec les touches CH+/- puis appuyez sur la touche OK. Vous pourrez voir apparaître un bandeau d'information comme sur la photo ci-contre.)

1. Indique le nom du programme enregistré (Ou le nouveau nom que vous avez indiqué)
2. Indique l'heure et la date du jour
3. Indique la durée totale du programme
4. Indique le temps déjà écoulé
5. Indique l'espace utilisé sur le support USB
6. Indique le format auquel le programme a été enregistré

La touche STOP permet d'arrêter la lecture d'un programme.

La touche PAUSE permet de faire une pause pendant la lecture d'un enregistrement.

Les touches ROUGE et VERTE permettent de faire un avance ou retour rapide. La vitesse peut aller de X2 à X24.

Les touches VOL+/- permettent de déplacer un curseur pour accéder à une partie bien particulière d'un entretien. Il suffit ensuite d'appuyer sur la touche OK pour y accéder. Le curseur affiché sera de couleur noire.

V.2. b) Renommer un programme enregistré

Cette fonction va vous permettre de renommer un programme enregistré. Pour cela, sélectionnez dans la liste le programme que vous désirez renommer avec les touches CH+/ - puis appuyez sur la touche « 3 » de votre télécommande. Vous pourriez voir apparaître un tableau de caractères.

Utilisez les touches CH + / - et VOL + / - pour déplacer le curseur et la touche OK pour valider la sélection.

Bouton DEL: Permet de supprimer le nom actuel de la droite vers la gauche.

Bouton OK: Permet de valider vos changements.

Bouton ESC : Permet de quitter le tableau sans changement. Lorsque vous have associé le nouveau nom du programme,

placez le curseur sur le bouton OK et validez avec la touche OK de votre télécommande.

V.2. c) supprimer un programme enregistré

Cette fonction va vous permettre de supprimer un programme enregistré. Pour cela, sélectionnez dans la liste le programme que vous désirez supprimer avec les touches CH+/- puis appuyez sur la touche «2» de votre télécommande. Vous pourrez voir apparaître une croix de couleur rouge sur la droite du programme.

Pour valider ce choix, appuyez sur la touche EXIT de votre télécommande.

Attention: Lorsque vous sortez de ce menu, le/les programmes sélectionnés seront définitivement supprimés.

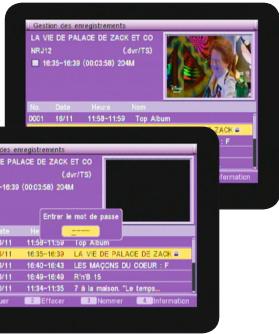

V.2. d) verrouiller un programme enregistré

Cette fonction va vous permettre de verrouiller un programme enregistré. Pour cela, sélectionnez dans la liste le programme que vous désirez verrouiller avec les touches CH+/puis appuyez sur la touche « 1 » de toute télécommande.

Un mot de passe vous sera demandé, par défaut «0000» VOUS pourrez voir apparaître un cadenas s'affiché de couleur bleue sur la droite du programme sélection.

Pour déverrouiller un programme, appuyez de nouveau sur la touche « 1 » de votre télécommande puis entrez notre mot de passe. Le cadenas disparaitra.

PS : Il faut impérativement activer le mode blocage chaîne dans le menu Contrôle parental pour que le verrouillage des enregistrements sélectionnés fonctionne.

V.3) Informations du support USB

Ce menu vous donne accès aux informations de votre support USB. (Espace totale, restants...)

Pour accéder à ce menu, placez Your cursor sur celui-ci puis appuyez sur la touche OK.

Vous verrez les informations ci-dessous :

• Nom du support : Vous indique la partition actuellement utilisée pour l'enregistrement et le stockage.
• Espace total : Correspond à la taille totale de votre support USB.
• Espace libre: Correspond à l'espace encore disponible sur tout support. *space utilisé: Correspond à l'espace déjà utilisé sur tout support.
• Timeshift: Taille nécessaire au fonctionnement de la fonction Timeshift de chaque fonction (Varie en fonction du support USB connexe)
• Espace enregistrement dispo : Correspond à l'espace réel encore disponible pour effectuer des enregistrements.
• Fichier système : Correspond aux types de partitions utilisées. (FAT 32 ou NTFS)

V.4) Réglages timeshift, enregistrements

Ce menu permet de régler le Timeshift de votre terminal ainsi que le type d'enregistrement.... Pour accéder à ce menu, placez Your cursor sur celui-ci plus appuyez sur la touche OK.

Stockage: Permet de sélectionner la partition pour effectuer vos enregistrements. À tout moment, vous pourrez changer de partition. Utilisez les touches VOL+/- pour effectuer votre changement.

Durée Timeshift (min): Permet de sélectionner la durée du Timeshift que vous désirez utiliser. Vous avez le besoin entre 10 et 60 minutes.

Type d'enregistrements : Vous aurez le choix entre TS et PS. Utilisez les touches VOL+/- pour effectuer votre changement.

TS : Permet d'enregistrer toutes les informations liées au programmes en cours. (Toutes les pistes audio, sous-titres...)

Le fichier sera enregistré sur le support USB dans un répertoire représentant la date + le nom de la chaîne. Il possèdera une extension *. drv.

PS : Permet d'enregistrer simplement le programme diffusé au format MPEG. Le fichier sera enregistré sur le support USB dans un répertoire représentant la date + le nom de la chaîne. Il possèdera une extension *. mpeg. L'avantage de ce type d'enregistrement est la taille du fichier enregistré qui est beaucoup moins importante qu'en mode TS.

Mode veile : Permet d'activer ou non le mode veile. Ce mode peut deplacer systematiquement le terminal en veile après chaque enregistrement. Vous aurez le choix entre Arrêt et activé.

TimeShift pour enregistrer: Permet de sauvegarder toute la durée du TimeShift sur votre support USB. Il suffit pour cela d'activer cette fonction puis lorsque vous êtes en mode TimeShift, appuyez sur la touche REC de chaque télécommande. Un message de confirmation s'affichera pour vous demander d'enregistrer ou non la durée du TimeShift sur votre support USB. Vous aurez le choix entre Arrêt et activé.

Timeshift : Vous aurez le choix entre Arrêt et Activé. Utilisez les touches VOL+/- pour effectuer votre changement.

Restauration: Permet en cas de coupure de courant par exemple pendant un enregistrement, de reprendre celui-ci lorsque le courant sera revenu. Vous aurez le choix entre Arrêt et activé.

Définition du timeshift?

Technologie logicielle (sur PC) ou matérielle (dans un terminal TNT ou satellite) qui sort à mesure en pause une émission de télévision visionnée en direct, afin de reprendre la lecture plus tard. Le flux vidéo, à partir de la mise en pause, est enregistré sur un disque dur.

À la reprise de la lecture, la suite du programme est diffusée à partir du moment de la pause, tandis que l'enregistrement du reste de l'émission continue en tâche de fond. Il s'agit donc d'un semi-différé.

Exemple concret

Vous regardez un match de football et à 20 minutes du départ, le téléphone sonné. Vous avez donc le réflexe d'appuyer sur la touche PAUSE. Vous avez une discussion d'environ 15 minutes, vous raccrochez et

V. multimedia

revenez devant tout téléviseur.

Il suffit d'appuyer sur la touche PLAY pour sortir de ce mode et visualiser la suite de votre match à la position même où vous avez appuyé sur PAUSE la première fois. (Le terminal a continué d'enregistrer la suite de votre match et vous indique même la durée!)

Cette fonction est par défaut active.

V.5) Déconnecter proprement le support USB

Ce menu permet de déconnecter proprement votre support USB afin de pouvoir l'enlever.

Pour cela, placez Yourse sur ce menu puis appuyez sur la touche OK pour valider la déconnexion du support.

Après validation, un message s'affichera pour vous demander de sélectionner l'option de votre choix. Utilisez la touche OK pour confirmer.

V.6) formatage du support USB

Ce menu permet de formater votre support USB. Pour accéder à ce menu, placez votre curseur sur celui-ci puis appuyez sur la touche OK. Un seul paramètre sera accessible :

Fichier système: Affiche le type de format que vous désirez effectuer. Utilisez les touches VOL+/- pour faire votre sélection puis placez ce curseur sur le bouton Démarrer et validez avec la touche OK.

1 Un message de confirmation s'affichera. Sélectionnez l'option OUI pour confirmer ou NON pour annuler.

ATTENTION : Lorsque le formatage est lancé, toutes les données contenues sur cette partition seront définitivement supprimées

VI.1) Bandeau d'information

Lorsque vous appuyez sur la touche « INFO » de votre télécommande, vous pourriez voir toutes les informations concernant la chaîne sélectionnée.

1. Indique le nom de la chaîne avec son numéro.
2. Indique le programme en cours et le programme suivant
3. Indique l'heure actuelle

Si vous appuyez une seconde fois sur cette touche, vous verrez apparaître cette fois-ci les informations relatives à la réception de signal. (Barre de niveau, qualité...)

Vousverrez:

La fréquence

Le canal

La date ainsi que les barres de niveau et de qualité qui vous indiquent la réception de signal.

Vi.2) audio

Lorsque vous appuyez sur la touche AUDIO, apparaissent les paramètres audio de la chaîne sélectionnée.

Vous pouvez changer le mode audio entre Stéréo, Droite et Gauche avec les touches VOL+/-.

Si la chaine diffuse plusieurs pistes audio, vous pourrez les sélectionner sur le paramètre PISTE AUDIO avec les touches

VOL+/-

Vi.3) teletext

Vous avez la possibilité d'afficher les données TELETEXT si celles-ci sont disponibles!

Pour cela, appuyez sur la touche TEXT de votre télécommande.

Pour quitter le Teletext, appuyez sur la touche EXIT.

Vi.4) sous-titres

Vous avez base susceptiblement d'afficher les sous-titres de la chaine en cours s'ils sont disponibles.

Pour cela appuyez sur la touche SUB-T de votre télécommande et sélectionnez le type. Vous avez le besoin entre Arrêt, Standard et Teletext.

Vous pouvez également sélectionner la langue du sous-titres avec les touches VOL+/-. Note: "sous-titres" a été laissé tel quel car bien que "sous-titrage" pourrait être plus approprié, nous ne devons pas inventer.

Pour supprimer le sous-titrage, sélectionnez Arrêt et appuyez sur la touche EXIT.

Vi.5) donne EPG

Vous pouvez afficher les informations EPG [Guide électrique des programmes] sur les chaînes que vous désirez.

Les données affichées seront le programme en cours et le programme suivant.

PS: Il est possible qu'aucunes informations ne s'affichent, cela dépend de la transmission des informations au travers du signal. Appuyez sur la touche EPG pour accéder aux données qui ui-

Lisez les touches CH+/- pour sélectionner la chaîne pour laquelle vous désirez voir les données.. Pour changer de programme, appuyez sur la touche «2» pour accéder à la partie basée de l'écran. Vous pouvez également afficher les détails du programme sélectionné en appuyant sur la touche «3»

La touche « 1 » permet d'afficher plus ou moins d'informations.

La touche REC permet d'effectuer une réservation pour enregistrement.

La touche OK permet d'effectuer une réservation pour lecture.

Vi.6) liste favorite

Lorsque vous avez placé des chaînes en liste favorite dans le menu CHAINES, vous pouvez accéder directement à la liste favorite en appuyant sur la touche FAV de Your télécommande. Le changement des chaînes favorites parmi la liste s'effectue avec les touches CH+/-. Note: "Your" n'a pas été corrigé car il n'y avait pas d'information suffisante pour le faire.

Vi.7) touche OK

En dehors du menu, cette touche vous permet d'afficher la liste des chaînes.

Pour cela, appuyez sur la touche OK pour afficher la liste des chaînes. Vous pourrez alors constater que la liste totale des chaînes s'affichera avec sur la partie basée de l'écran toutes les options d'édition de cette-ci.

Pour sélectionner une chaîne, déplacez le curseur avec les touches CH + / -. Vous verrez l'image de la chaîne sélectionnée s'afficher dans l'écran de droite.

Pour déplacer le curseur de page en page, appuyez successivement

ment sur les touches Pg Up et Pg Down de votre télécommande.

Fonctionnement general

• Le message «PAS DE SIGNAL» s'affiche à l'écran!
• La chaîne sélectionnée a changé de fréquence.
• Vérifiez vos connexions de câble coaxial.
• Vérifier antenne a peut-être bougé. Il faudra certainement refaire un réglage.
• Voiture installation présente un problème sur un de ces composants (Amplificateur, alimentation, répartiteur ou coupler...). Il faudra peut-être le replacer.
• La fonction ALIMENTATION 5 VOLTS n'est pas activée. (Uniquement lorsque vous utilisez une antenné d'intérieur)
• Le message "Surcharge Alimentation Tuner" s'affiche sur l'écran!
• Désactivez la fonction ALIMENTATION 5 VOLTS de votre récepteur.
• Vérifiez toutes vos connexions.
• La télécommande ne répond plus!
• Les piles sont usées (les remplacer)
• La télécommande n'est pas dirigée correctement ou vous êtes situé trop loin de votre récepteur.
• Vous voyez l'image mais il n'y a pas de son!
• La partie péritel du terminal n'est pas correctement enfoncée.
• Le volume du terminal est au minimum.
• La fonction MUET de votre terminal est activée.
• L'image apparait mais elle est pixélisée! (Formation de carrés d'images)
• Le signal reçu par votre ANTENNE est trop faible. Il faudra peut-être la réorienter ou ajouter un amplificateur.
• Une mauvaise connexion entre votre cable coaxial et votre fiche 9,52mm n'est pas réalisée correctement.

Fonctionnement USB

• Vous n'arrivez pas à accéder à votre support USB
• Vérifiez que celui-ci est correctement formaté. (FAT 32)
• Vérifiez que celui-ci fonctionne correctement sur un ordinateur.

Lorsque vous désirez utiliser la fonction Timeshift, vous voyez la mention «Votre support est trop lent!»

1. Cela signifie que votre support USB n'est pas suffisamment rapide en écriture pour utiliser cette fonction. Ce problème apparait bien souvent avec une clé USB. Essayez d'utiliser plutôt un disque dur externe.

CHARACTERISTIQUES TECHNIQUES
Système
Proesseur principal	1 x ALI
Mémoire FLASH ROM	1Mbits
SDRAM	8 Mbits
Vitesse processeur	81 MHz
Mode A/V (Entrée / Sortie)
Péritel TV	Sortie Video (CVBS, RGB)
	Sortie Audio
Format videoe	4:3, 16:9 et Auto
Audio	MPEG layer 1 & 2, 32 / 44.1 / 48KHz
Tuner et démodulation
Connecteur d'entrée	IEC 9,52mm
Bande de fréquence	174 à 860 MHz
Impédance d'entrée	75 Ohms
Niveau de signal d'entrée	-10dBm à -70 dBm
Largeur de bande	7 / 8MHz
Démodulation	COFDM
Alimentation
Tension d'entrée	IEC 9,52mm
Transformateur	174 à 860 MHz
Consummation	Maxi SW (1W en standby)

Société NORMAND OPTEX

ZI du pommier

Bld Eugène Thomas

62110 Hénin-Beaumont

www. optex. fr
