ORT 8790 - Récepteur TV numérique OPTEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur TV numérique TNT
Marque	OPTEX
Modèle	ORT 8790
Consommation	< 8 W
Média supporté	USB 1.1, SD/MMC, JPEG, BMP, DivX 5.0, Xvid, MP3, MPEG-1/2, AVI, VOB
Sortie audio/vidéo	Péritel 21 broches, sortie Jack/3RCA
Connecteur antenne	IEC 9,52 mm (entrée)
Bande de fréquence	VHF 170-230 MHz, UHF 470-862 MHz
Décodeur vidéo	MPEG-2, NTSC/SECAM/PAL
Décodeur audio	MPEG-2 couche I et II
Impédance d'entrée	75 Ohms
Niveau signal entrée	-78 dBm à -10 dBm
Largeur de bande	7/8 MHz
Démodulation	COFDM 2k et 8k
Capacité chaînes	2000 chaînes maximum
Alimentation	5V via câble coaxial pour alimentation antenne intérieure
Télécommande	Oui, avec 2 piles 1,5 V
Fonctions	Guide EPG, liste favorite, verrouillage parental, timer, sous-titres, teletext
Nettoyage	Chiffon humide
Sécurité	Ne pas ouvrir, débrancher si inutilisé, éviter exposition à l'humidité

FOIRE AUX QUESTIONS - ORT 8790 OPTEX

Comment effectuer une recherche automatique des chaînes ?

Allez dans le menu Recherche puis sélectionnez Recherche auto. Appuyez sur OK. Un message vous demandera de supprimer ou non les chaînes existantes. Choisissez OUI ou NON puis validez. La recherche démarre automatiquement.

La télécommande ne fonctionne pas, que faire ?

Vérifiez d'abord les piles (2x1,5V). Orientez correctement la télécommande vers le récepteur. Assurez-vous que le déport infra-rouge est bien connecté au récepteur.

Comment utiliser la fonction d'alimentation 5V pour l'antenne intérieure ?

Dans le menu Recherche, allez dans Réglage antenne. Activez l'option pour délivrer une tension de 5V via le câble coaxial. Cela évite d'utiliser un transformateur d'alimentation externe pour l'antenne.

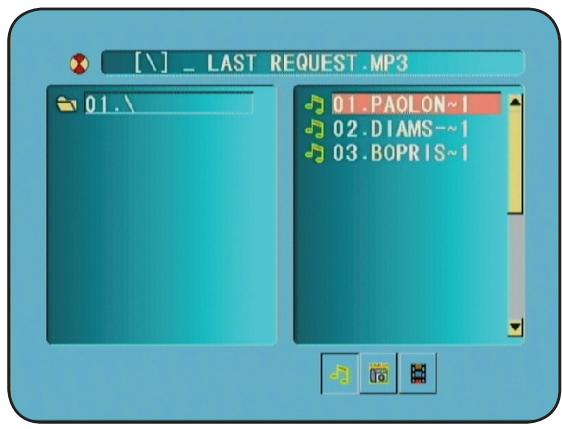

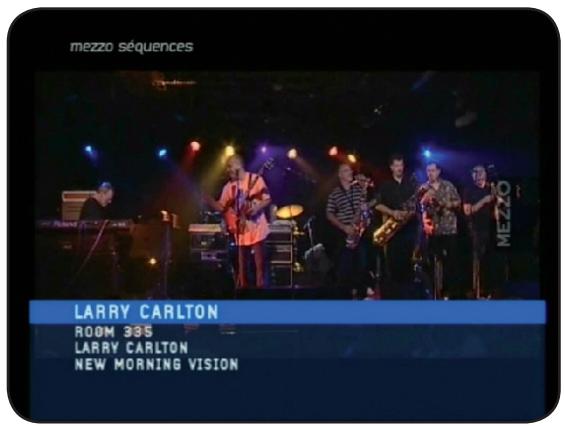

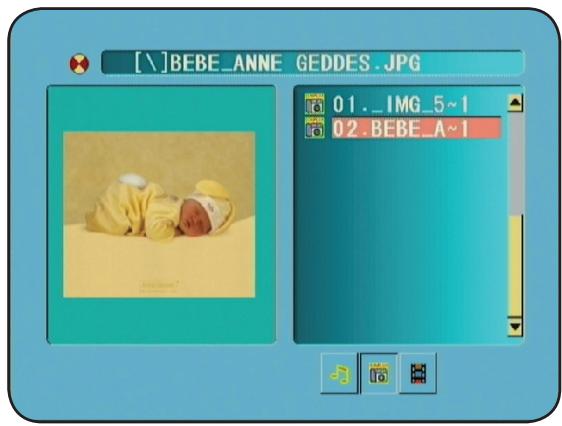

Comment lire des fichiers via le Media Player ?

Connectez une clé USB ou un lecteur de carte au port SERVICE du récepteur via le câble USB fourni. Dans le menu principal, sélectionnez Media Player. Vous pouvez alors naviguer et lire les fichiers audio (MP3), vidéo (AVI, MPG, VOB) et photos (JPEG, BMP, GIF).

Comment programmer un enregistrement avec le timer ?

Dans le menu Édition des chaînes, allez dans Timer. Appuyez sur la touche de création pour ajouter un nouveau timer. Renseignez la chaîne, la date, l'heure de début et de fin, la répétition et le type (TV/Radio). Validez avec OK. Attention, vous devez aussi programmer l'appareil d'enregistrement (magnétoscope, graveur).

Comment modifier le mot de passe parentale ?

Dans le menu Configuration, allez dans Réglage système puis Modif. mot de passe. Entrez l'ancien mot de passe (par défaut 0000), puis le nouveau mot de passe à deux reprises pour confirmation.

Comment changer la langue du menu ?

Dans le menu Configuration puis Réglage système, utilisez les touches pour sélectionner la langue souhaitée. Le récepteur propose plusieurs langues (français, anglais, etc.).

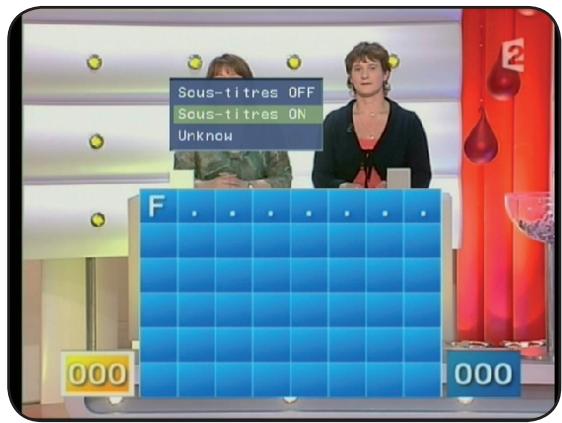

Comment afficher les sous-titres ?

Appuyez sur la touche SUB de la télécommande. Un menu apparaît. Sélectionnez SOUS-TITRES ON pour activer ou OFF pour désactiver. Validez avec OK. Les sous-titres s'affichent si la chaîne les diffuse.

Comment utiliser le guide des programmes EPG ?

Appuyez sur la touche EPG de la télécommande ou allez dans le menu Édition des chaînes puis Guide des programmes. Utilisez les touches CH ▲▼ pour sélectionner une chaîne et ⏪▶ pour voir les programmes suivants/précédents. Les détails s'affichent à droite.

Comment ajuster le format d'écran ?

Dans le menu Configuration puis Réglage système, utilisez les touches pour sélectionner Format écran. Vous avez le choix entre 16/9, 4:3LB et 4/3PS.

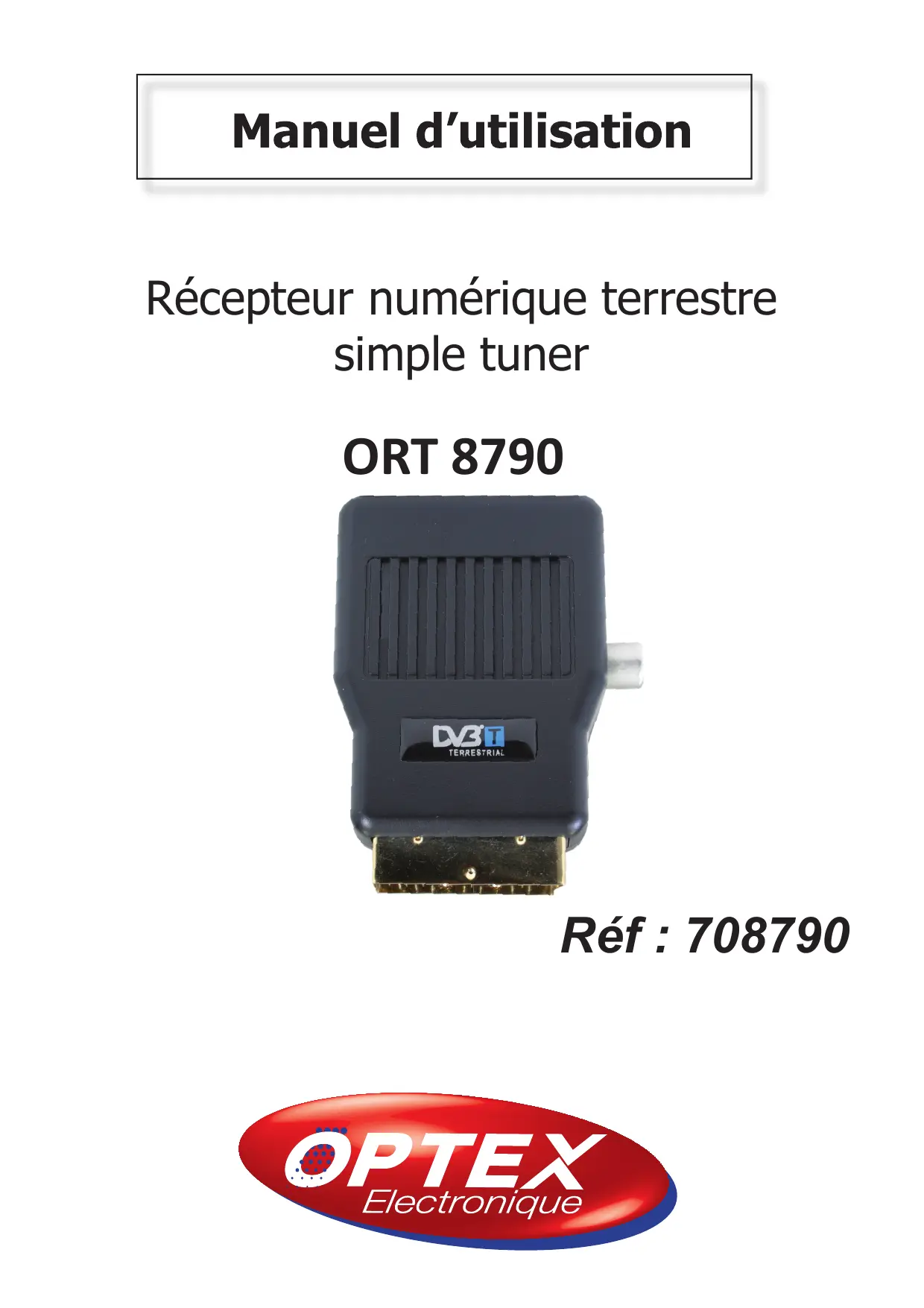

MODE D'EMPLOI ORT 8790 OPTEX

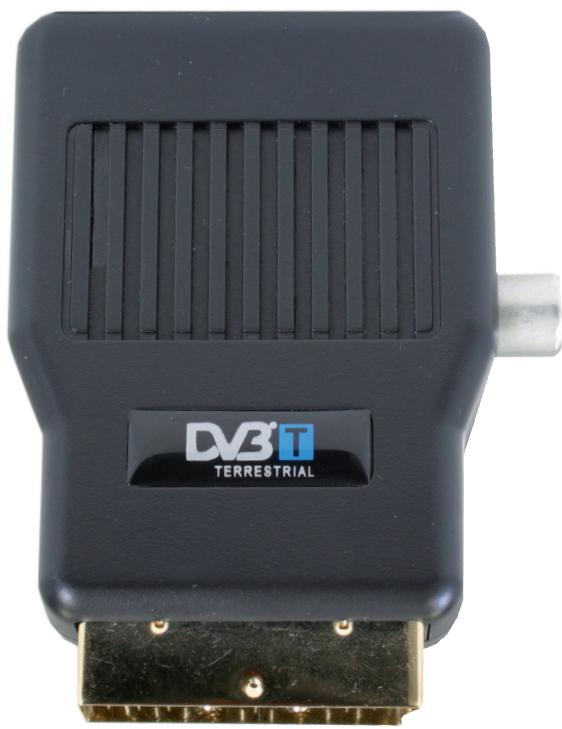

Récepteur numérique terrestre simple tuner

ORT 8790

Réf : 708790

Sommaire

La face arrière. Page 4

La télécommande... Page 5

Contenu du pack. Page 6

Schéma de montage. Page 7

Description des menus... Page 8

I) Menu EDITION DES CHAINES... Page 8

a) Chaînes TV. Page 9 b) Radios. Page 9 c) Guide des programmes. Page 10 d) Timer. Page 10 II) Menu RECHERCHE. Page 11 a) Recherche auto. Page 11 b) Recherche manuelle. Page 11 c) Décalage GMT. Page 12 d) Réglage GMT. Page 12 e) Réglage antenne. Page 12 III) Menu CONFIGURATION. Page 12 a) Réglage système. Page 12 b) Infos récepteur. Page 13 IV) Menu JEUX. Page 13 V) Menu MEDIA PLAYER. Page 14 VI) Informations diverses. Page 16 VII) Liste des chaînes et canaux TNT. Page 18 VIII) Problèmes, Caractéristiques. Page 19

Sécurité

Merci de prendre toutes les précautions de sécurité avant de faire fonctionner votre récepteur.

• Ne pas couvrir votre récepteur et laisser assez d'espace autour du récepteur afin d'avoir une ventilation correcte.
• Arrêtez le récepteur si un liquide ou une pièce quelconque tombe de l'appareil.
• Utiliser un chiffon légèrement humide pour nettoyer votre récepteur.
• Ne pas connecter ou modifier les câbles lorsque le récepteur est connecté à la prise secteur.
• Ne pas exposer le récepteur au soleil, au froid ou à des conditions humides.
• Débrancher votre récepteur de la prise secteur si vous ne l'utilisez pas pendant un long moment. (Période de vacances...)
• Ne pas ouvrir votre récepteur, risque de chocs électriques.

Seules les personnes qualifiées sont habilitées à ouvrir tout récepteur sans annuler la garantie.

Caractéristiques techniques

• 1 tuner terrestre (1 entrée IEC 9,52mm) 1 prise péritel TV
• 1 sortie audio/vélo de type Jack/3RCA
• Capacité de 2000 chaînes
• Affichage du menu en plus de 5 langues
• Recherche automatique et manuelle des canaux
• Sous-titrage
• Fonction LCN (Classement automatique des chaînes)
• EPG (Guide Électronique des programmes)
• Verrouillage parental
• Liste favorite
• Fonction alimentation 5Volts pour ANTENNE INTÉRIEURE VIA LE CABLE COXIAL

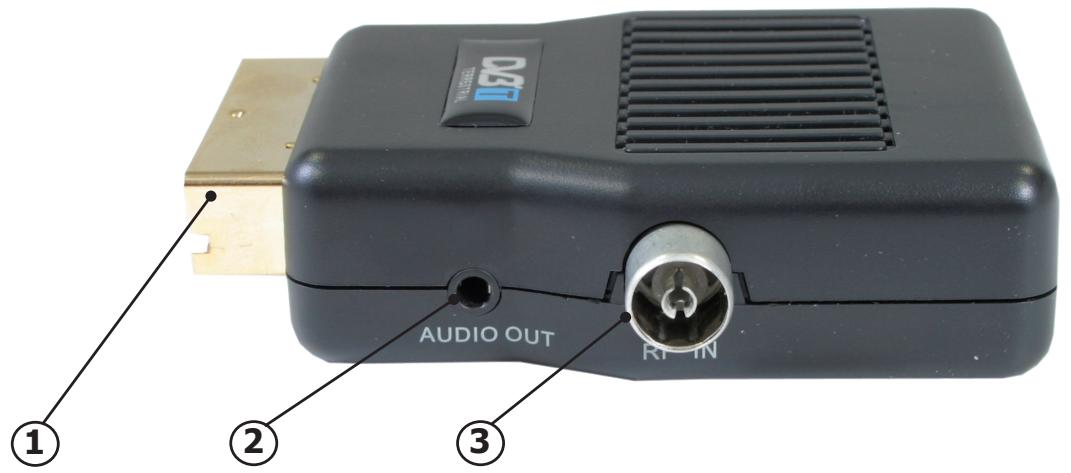

A. la face avant

1. Connecteur péritel à connecter directement sur votre téléviseur.
2. Connecteur Jack audio/video. Utilisez cette sortie avec le cordon Jack/3RCA livre avec le récepteur.
3. Connecteur IEC9,52mm pour connecter votre antenne.

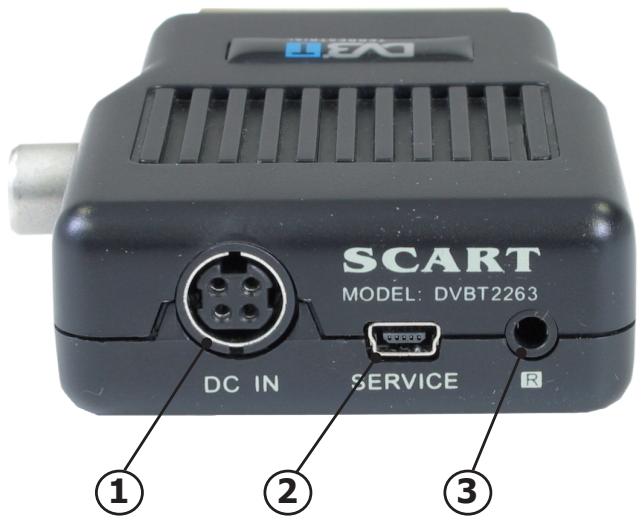

B. la face arrière

1. DC IN: Connectez le transformateur d'alimentation livré avec le récepteur.
2. SERVICE : Permet de connecter une clé USB ou un lecteur de carte (SD...). Utilisez pour cela le cordon USB livre avec le récepteur.
3. Connectez le déport infra-rouge livré avec le récepteur. C'est lui qui permet de faire fonctionner la télécommande.

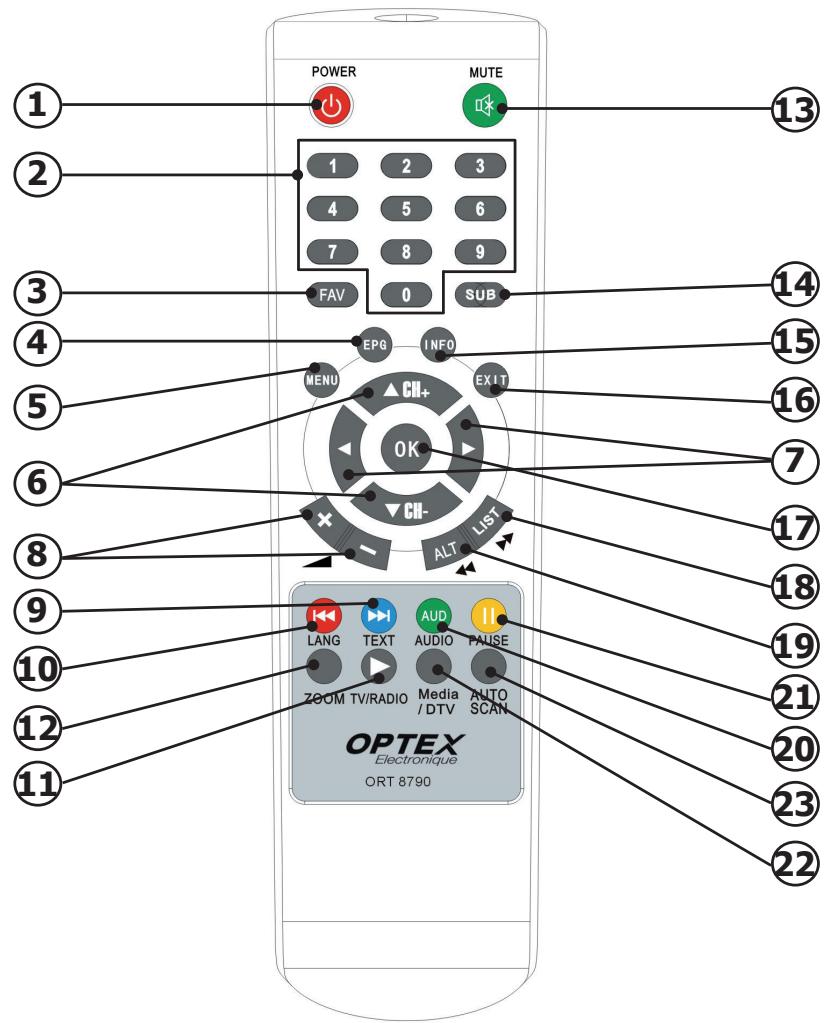

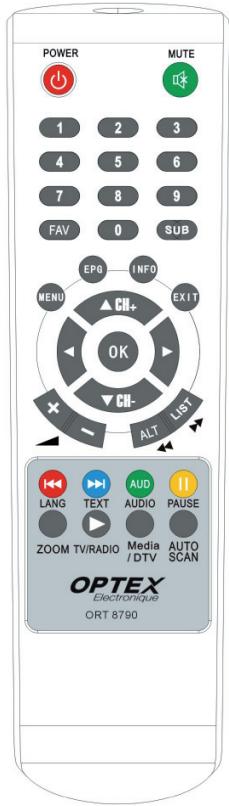

LA TELECOMMANDE

1. Permet d'allumer ou d'éteindre le récepteur.
2. Permet de sélectionner directement le numéro de la chaîne.
3. Permet d'afficher la liste des chaînes favorites.
4. Permet d'afficher les données EPG si elles sont disponibles.
5. Permet d'accéder au menu principal du récepteur.
6. Permet de se déplacer de haut en bas dans le menu mais aussi de changer les chaînes.
7. Permet de changer des paramètres une fois dans le menu.
8. Permet d'augmenter ou diminuer le volume de votre récepteur.

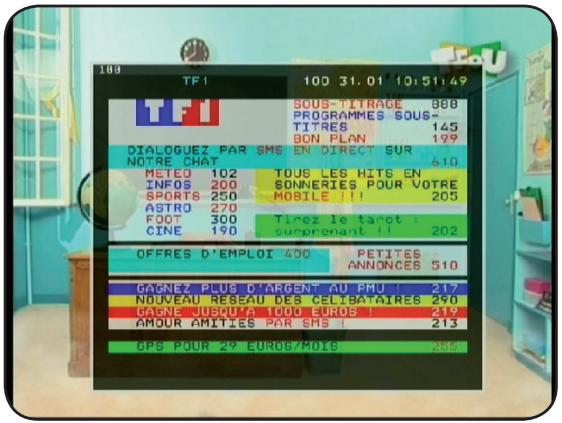

9. Permet d'afficher les données TELEPHONE si celles-ci sont disponibles. En mode MEDIA PLAYER, elle peut de passer à la chanson suivante.
10. Permet d'afficher les langues audio disponibles pour la chaîne sélectionnée. En mode MEDIA PLAYER, elle permet de revenir à la chanson précédente.
11. Permet de passer du mode chaîne TV au mode RADIO. En mode MEDIA PLAYER, elle permet de lire le fichier sélectionné.
12. Permet de zoomer sur l'image. (Pression simultanée sur la touche)
13. Permet de couper ou non le son de votre récepteur.
14. Permet d'afficher les sous-titres de la chaîne sélectionnée s'ils sont disponibles. En mode MEDIA PLAYER, elle affiche les sous-titres pour les fichiers MPEG 2, DivX ou Xvid.

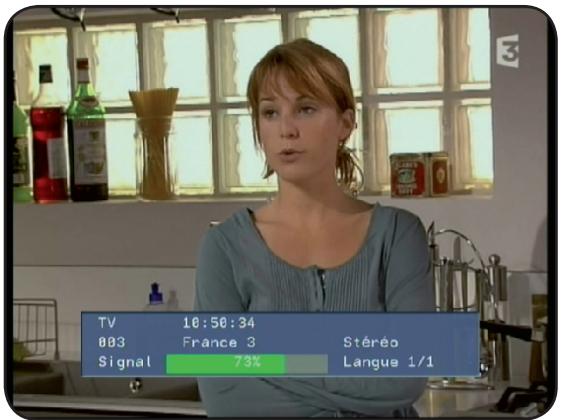

15. Permet d'afficher dans le bas de l'écran un bandeau d'information relative à la chaîne sélectionnée.
16. Permet de quitter le menu ou de revenir au menu précédent.
17. Permet de valider vos changements dans le menu ou d'afficher la liste des chaînes en dehors du menu.
18. Permet d'afficher la liste des chaînes. En mode MEDIA PLAYER, elle permet de faire avance rapide sur le fichier sélectionné.
19. Permet de revenir à la chaîne sélectionnée précédemment. En mode MEDIA PLAYER, elle permet de faire un retour rapide du fichier sélectionné.
20. Permet de changer le type d'audio entre Droit, Gauche ou Stéréo.
21. Permet de faire une pause sur la chaîne en cours.
22. Permet de basculer entre le mode TNT et le mode MEDIA PLAYER.
23. Permet de rechercher la totalité des chaînes TNT. En mode MEDIA PLAYER, elle permet de désactiver le mode répétition.

Vous trouvez ci-dessous les photos de tous les produits contenus dans le pack.

1. Le récepteur TNT
2. Ce manuel d'utilisation

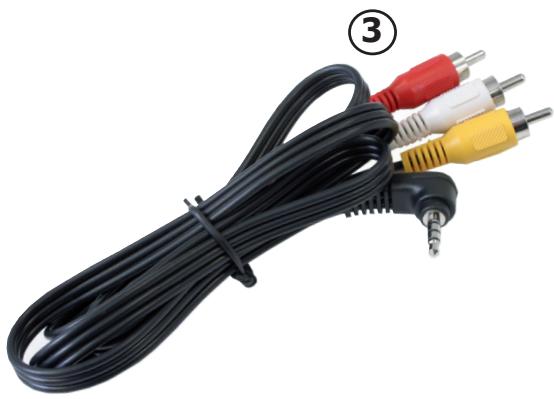

3. 1 cordon JACK / 3 RCA

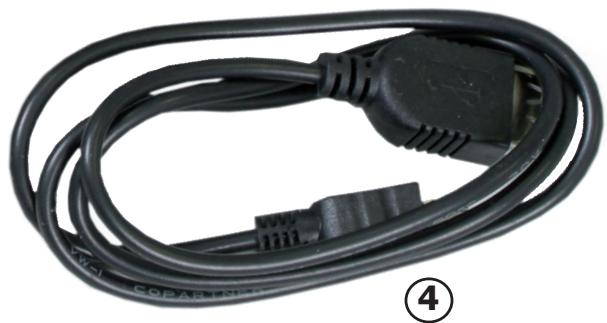

4. 1 cordon de type USB (4pin) / USB femelle
5. La télécommande

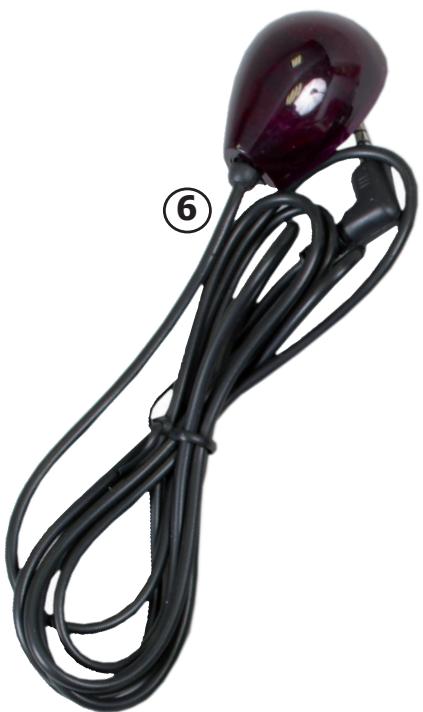

6. 1 déport de télécommande infra-rouge

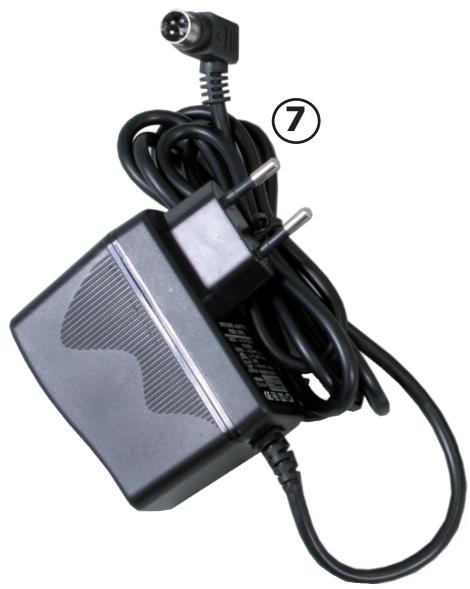

7. 1 transformateur d'alimentation
8. 2 piles 1,5V

(5)

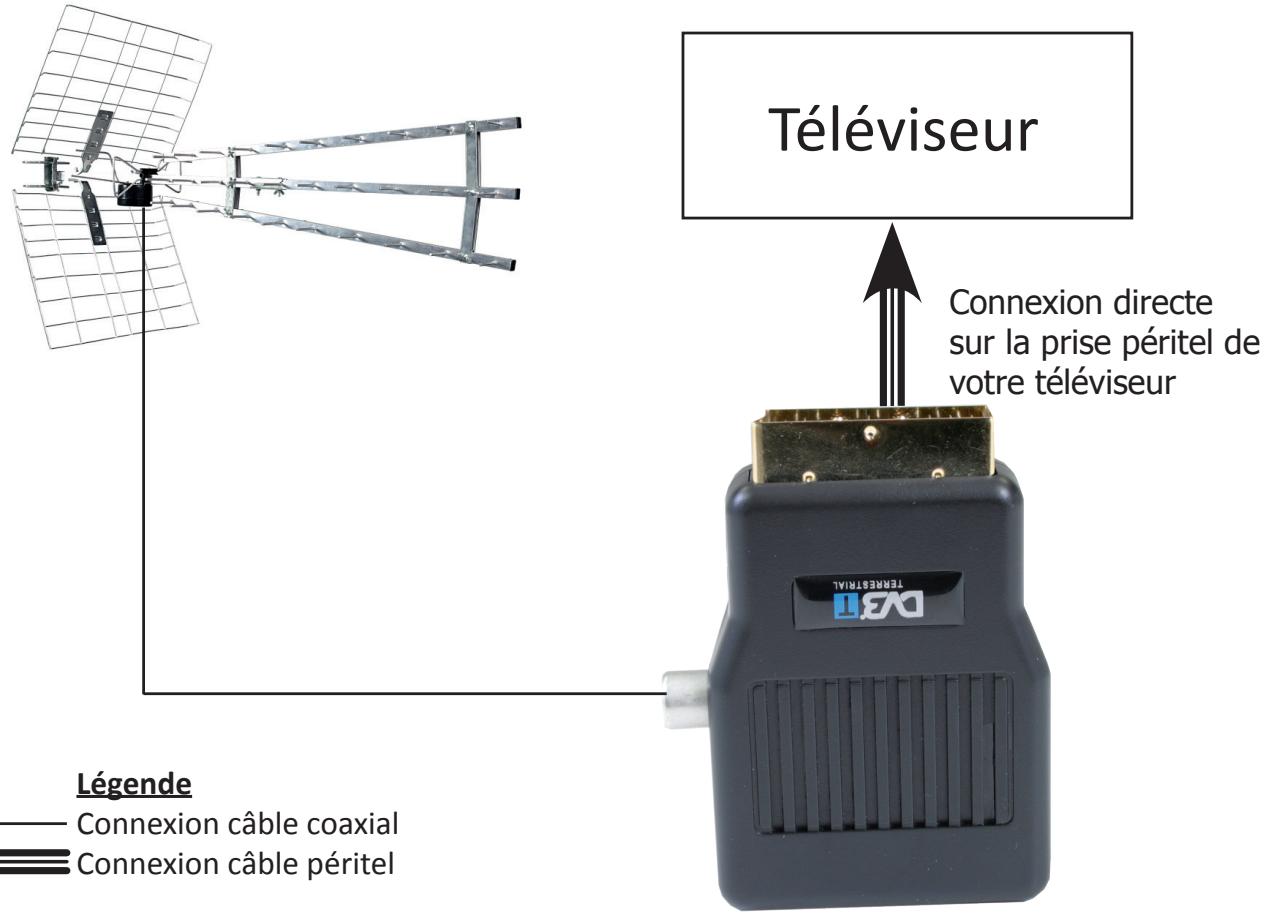

SCHEMA De montage

Ce schéma vous montre le câblage à effectuer pour connecter votre récepteur à votre installation.

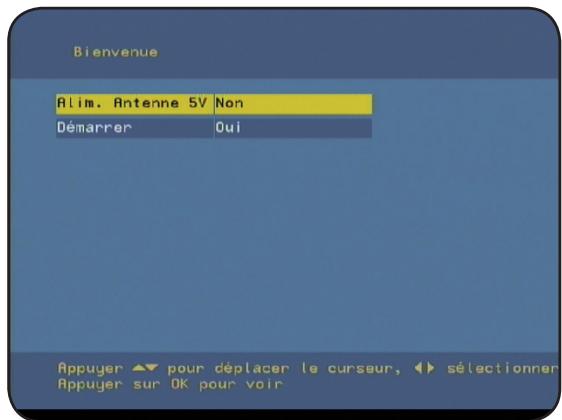

1ER Demarrage

Lorsque vous connectez votre appareil pour la 1ère fois, vous verrez apparaître un écran de démarrage comme sur la photo ci-dessous :

Vous pouvez désirez activer la fonction alimentation 5Volts pour une antenne d'intérieure. Appuyez ensuite sur la touche OK pour lancer la recherche automatique des canaux. Lorsque celle-ci sera terminée, le récepteur affichera la première chaine de la liste totale des chaînes.

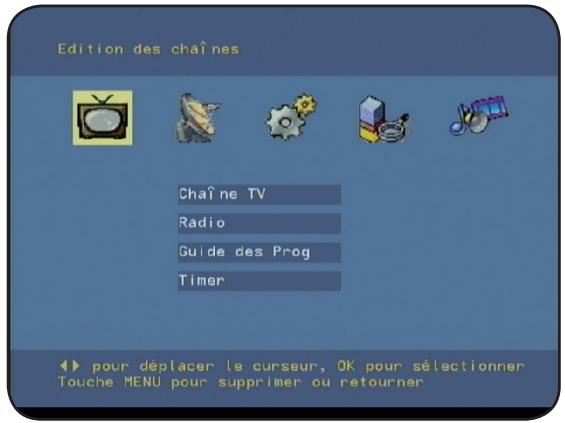

1. Menu principal

Après avoir installé et connecté votre antenne sur le récepteur, vous pouvez accéder au menu pour effectuer n'importe quelle opération. Le menu principal est constitué de 5 sous-menus comme sur la photo ci-contre :

• Édition des chaînes
• Recherche
• Configuration

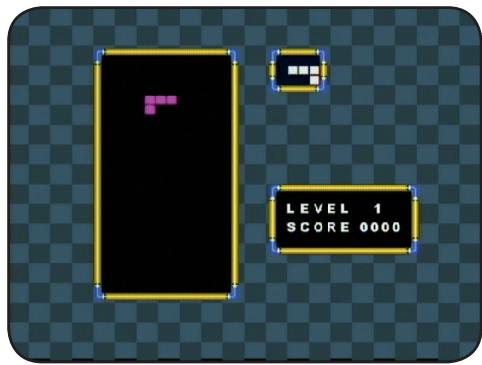

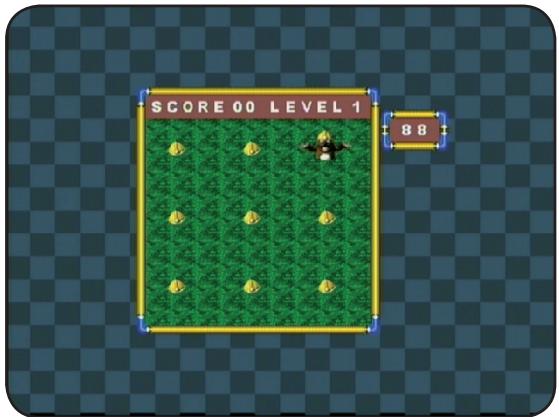

• Jeux Media Player

Utilisation des touches dans les menus

Dans pratiquement tous les menus, les touches ci-dessous ont les fonctions suivantes :

• La touche «OK» permet d'afficher la liste des différents paramètres.
• les touches «VOL ▲▼ » permettent de faire défiler les différentes possibilités
• les touches «CH ▲▼ » permettent de changer de paramètres.
• la touche «MENU» permet de revenir au menu précédent.
• la touche «EXIT» permet de quitter le menu.

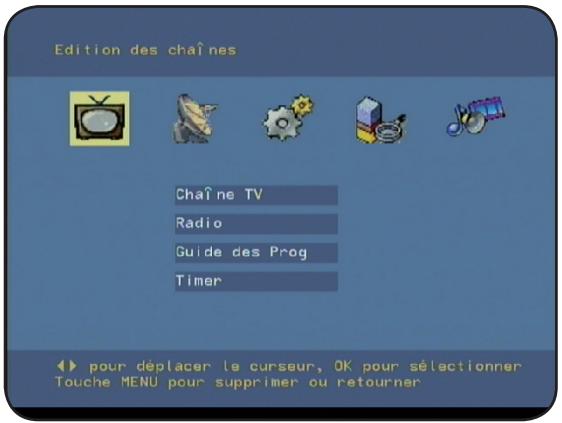

Édition des chaînes

Dans ce menu, vous pourrez effectuer tous les réglages possibles sur la liste des chaînes TV et radios.

Ce menu est constitué de 4 sous-menus :

a) Chaînes TV b) Radios c) Guide des programmes d) Timer

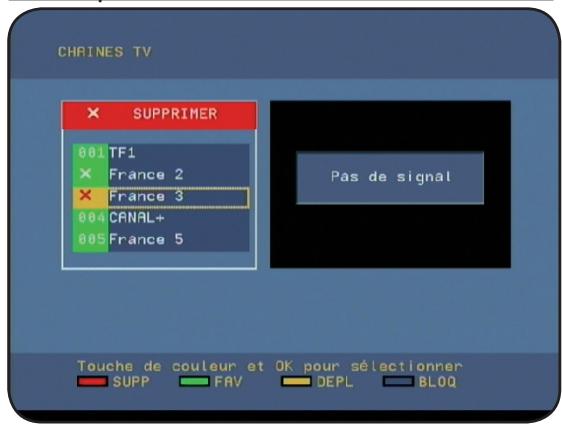

Dans ce menu, vous pouvez effectuer diverses opérations comme mettre des chaînes dans une liste favorite, déplacer des chaînes ou supprimer des chaînes.

Pour cela, il suffit d'indiquer la fonction à utiliser avec les touches de couleur de votre télécommande.

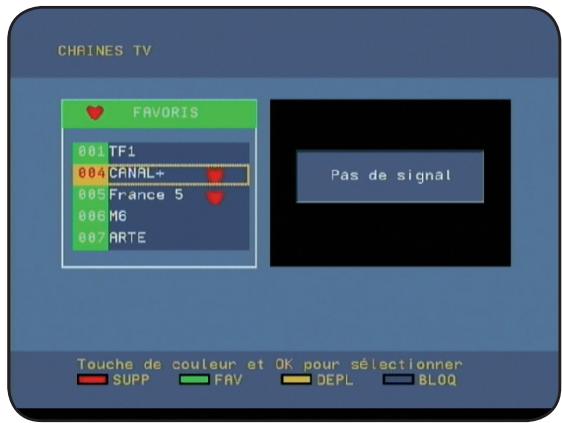

Correspondance des différentes touches :

Couleur ROUGE : supprimer

Permet d'activer la fonction suppression de chaîne. Pour cela, appuyez sur la touche ROUGE de votre télécommande puis sélectionnez les chaînes que vous désirez supprimer avec la touche OK. Vous verrez apparaître une croix à côté de la chaîne sélectionnée. Pour valider vos changements, appuyez sur la touche EXIT pour sortir du menu.

PS : Pour supprimer la totalité des chaînes, appuyez 2 fois sur la touche ROUGE. Toutes les chaînes seront alors sélectionnées d'une croix.

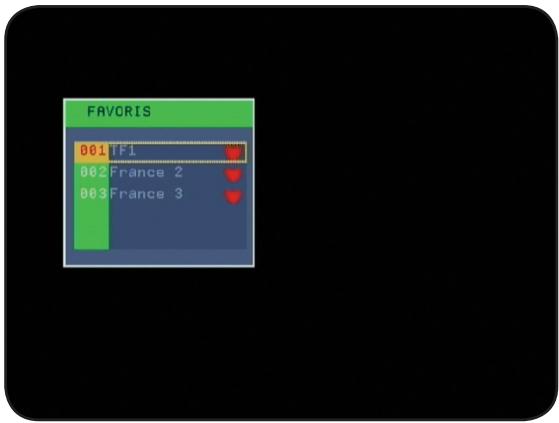

Couleur VERTE : favorite

Permet d'activer la fonction liste FAVORITE. Pour cela, appuyez sur la touche VERTE de votre télécommande puis sélectionnez les chaînes que vous désirez placer en liste favorites avec la touche OK. Vous verrez apparaitre un cœur à côté de la chaine sélectionnée. Pour valider vos changements, appuyez sur la touche EXIT pour sortir du menu.

Couleur JAUNE : déplacer

Permet d'activer la fonction DEPLACER une châne. Pour cela, appuyez sur la touche JAUNE de votre télécommande puis seLECTIONnez la châne que vous désirez déplacer avec la touche OK. Vous verrez apparaitre une double flèche à côté de la châne sélectionnée. Il ne vous reste plus qu'à la déplacer à l'endroit désiré avec les touches CH ▲▼. Pour placer la châne, appuyez sur la touche OK. Pour valider vos changements, appuyez sur la touche EXIT pour sortir du menu.

Couleur BLEUE : bloquer

Permet d'activer la fonction BLOQUER une chaine. Pour cela, appuyez sur la touche BLEUE de votre télécommande puis sélectionnez les chaînes que vous désirez bloquer avec la touche OK. Le mot de passe vous sera alors demandé. (Par défaut 0000) Sélectionnez ensuite les chaînes que vous désirez bloquer avec les touches CH ▲ ▼ et validez avec la touche OK.

Vous verrez apparaître un verrou à côté de la chaîne sélectionnée. Pour valider vos changements, appuyez sur la touche EXIT pour sortir du menu.

PS : Ce qui signifie que vous devrez entrer le mot de passe pour visualiser la chaîne bloquée.

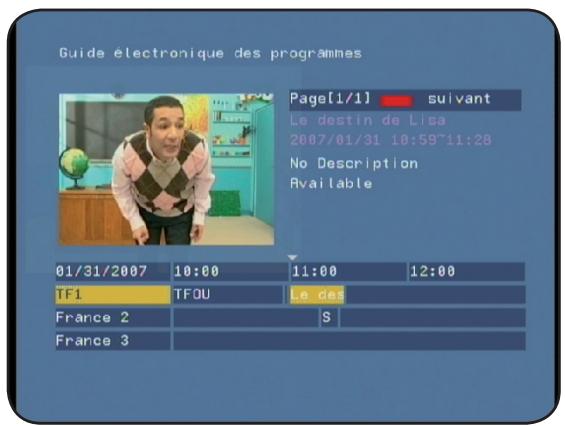

C) EPG (guide électronique des programmes)

Vous pouvez afficher les informations EPG (Guide électronique des programmes) sur les différentes chaînes.

Les données affichées seront les programmes en cours et les programmes suivants.

Il est possible qu'aucunes informations ne s'affichent, cela dépend de la transmission des informations au travers du signal.

Pour sélectionner la chaîne pour laquelle vous désirez voir les données, utilisez les touches CH ▲▼. Pour changer de programme, appuyez sur les touches ⏪▶. Vous verrez apparaitre sur la partie droite de l'écran les détails du programme sélectionné.

Pour afficher la suite des détails, appuyez sur la touche ROUGE de votre télécommande.

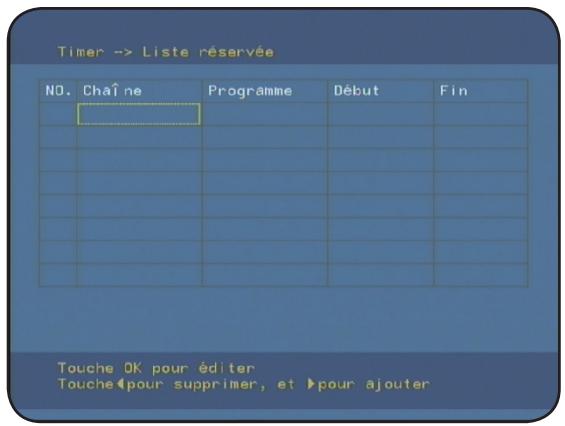

D) Timer

Ce menu permet d'effectuer des opérations sur le Timer de votre récepteur.

Avant d'effectuer les réglages du Timer, vérifier que l'heure de votre récepteur est correctement réglée.

Vous avez la possibilité de régler jusqu'à 8 timers différents.

Le timer permet d'allumer le récepteur à une date donnée pendant une durée définie pour effectuer des enregistrements lorsque vous êtes absents.

Attention : Il faut également programmer l'appareil qui enregistrera!!! (Magnétoscope ou graveur de DVD)

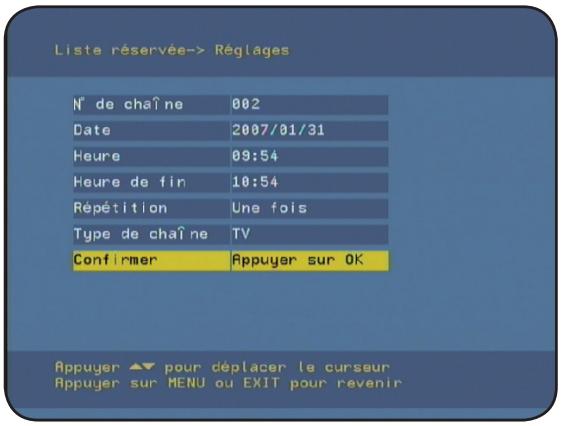

Comment régler le timer?

1) Appuyez sur la touche pour créer un nouveau Timer.

2) Il ne vous reste plus qu'à régler tous les paramètres concernant le Timer.

N° de chaîn e numéro de la chaîne.

Dat a date pour laquelle vous désirez effectuer le Timer.

Heure début: Utilisez les touches numériques de votre télécommande (0 à 9) pour indiquer l'heure du Timer.

Heure de fin : Utilisez les touches numériques de votre télécommande (0 à 9) pour indiquer l'heure de fin du Timer.

Répetition : Sélectionnez le type d'événement que vous désirez

Utiliser. Vous avez le choix entre Aucun, Une fois, Quotidien, Hebdomadaire.

Type : Sélectionnez le type de programme sur lequel vous désirez effectuer l'action. Vous avez le choix entre Chaine TV et Radio. Faites votre choix à l'aide des touches ▲ ▲.

Confirmer : Appuyez sur la touche OK pour valider votre Timer.

Une fois validé, vous le verrez apparaître dans le tableau des Timers. Il vous est possible :

• D’éditer un Timer avec la touche OK
• De supprimer un Timer avec la touche ←.

C'est dans ce menu que vous pourrez effectuer les recherches de chaînes, réglages de tuner... Il est constitué de 5 sous-menus :

a) Recherche auto. b) Recherche manu. c) Décalage GMT d) Réglage GMT e) Réglage antennae

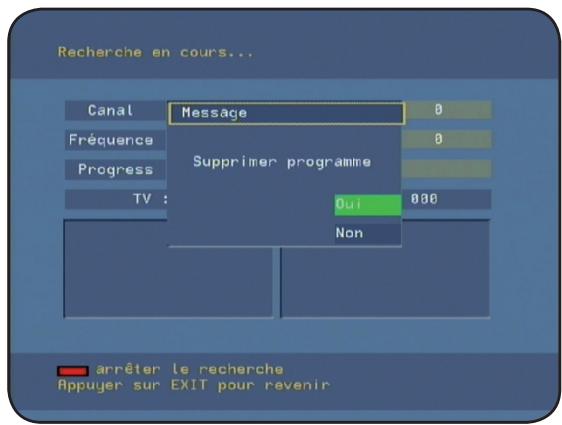

A) Recherche auto

Cette fonction permet de lancer la recherche complète des chaînes TNT.

Pour activer cette recherche, appuyez sur la touche OK. Vous verrez apparaitre un message vous demandant de supprimer la totalité des chaîns. Sélectionnez OUI ou NON et validez avec la touche OK.

Si vous sélectionnez OUI, le récepteur supprimera toutes les chaînes et fera une nouvelle recherche des chaînes.

Si vous sélectionnez NON, le récepteur fera une actualisation de la liste des chaînes.

A tout moment, vous pouvez arrêter la recherche en appuyant sur la touche ROUGE de votre télécommande. Lorsque la recherche

Lorsque la recherche de chaîne est terminée, le récepteur sortira du menu et affichera la liste des chaînes trouvées!

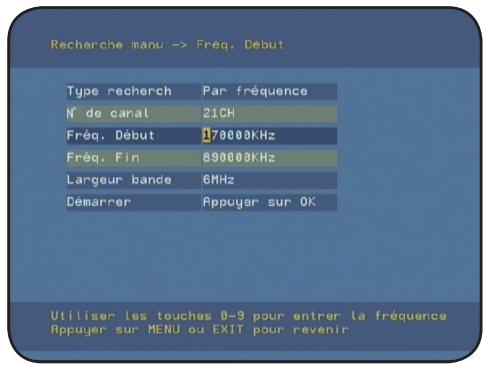

B) Recherche manuelle

Pour activer cette recherche, placez le curseur sur celle-ci avec la touche CH▼ et appuyez sur la touche OK. Vous pourrez alors voir apparaitre la fenêtre ci-contre :

3 méthodes de recherche sont disponibles :

• Par fréquence : Vous pourrez alors changer la fréquence ainsi que la largeur de bande. Utilisez pour cela les touches numériques (0 à 9) de votre télécommande.

Une fois sélectionné, placez le curseur sur DEMARRER puis validez par la touche OK. Le récepteur chercha les chaînes de la fréquence sélectionnée.

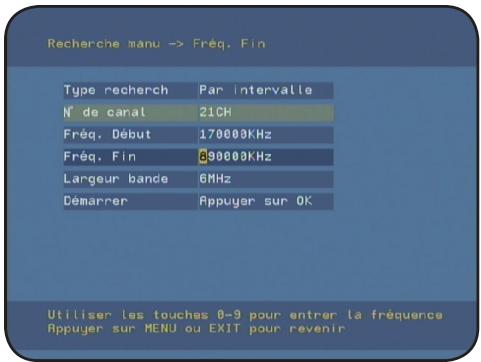

• Par intervalle : Vous pourrez alors changer la fréquence de début, la fréquence de fin ainsi que la largeur de bande. Utilisez les touches numériques (1 à 9) pour modifier les fréquences si besoin.

Une fois sélectionné, placez le curseur sur DEMARRER puis validez par la touche OK. Le récepteur chercha les chaînes dans l'intervalle de fréquence sélectionné.

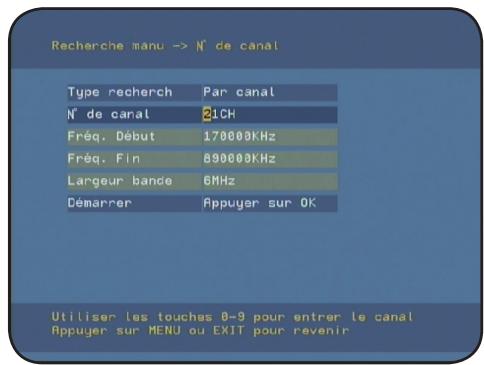

• Par canal : Vous pouvez indiquer le canal que vous désirez recherché. Utilisez les touches numériques (1 à 9) pour indiquer la canal à rechercher. Une fois sélectionné, placez le curseur sur DEMARRER puis validez par la touche OK. Le récepteur cherchera les chaînes pour le canal sélectionné.

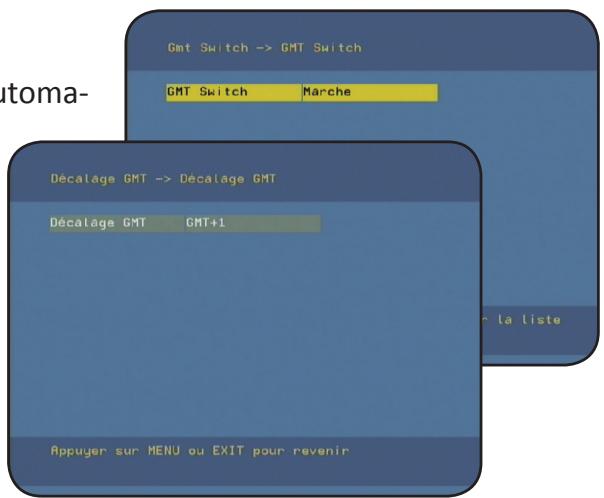

Vous pouvez activer ou non le décalage GMT pour le réglage automatique de l'heure et de la date de votre récepteur. Utilisez les touches pour changer entre ON et OFF.

Réglage GMT

Utilisez les touches pour changer la valeur du décalage GMT.

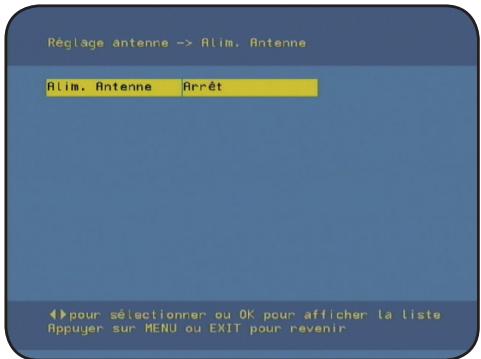

E) réglage antenne

Ce menu permet d'activer la fonction alimentation antenne qui est en fait une tension de 5volts qui, si elle est activée, délivre au travers du cable coaxial une tension permettant d'alimenter une ANTENDE D'intérieure.

Ce qui évite l'utilisation du transformateur d'alimentation de celle-ci. Utilisez les touches pour activer ou non cette fonction.

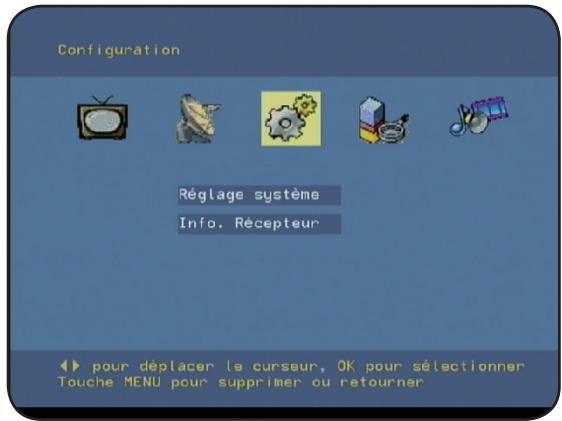

C'est dans ce menu que vous pourrez effectuer tous les réglages de votre récepteur. (Format d'écran, ré

réglement de la langue, mot de passe....

Pour changer les différents paramètres, utilisez les touches de votre télécommande.

Ce menu est divisé en 2 sous-menus :

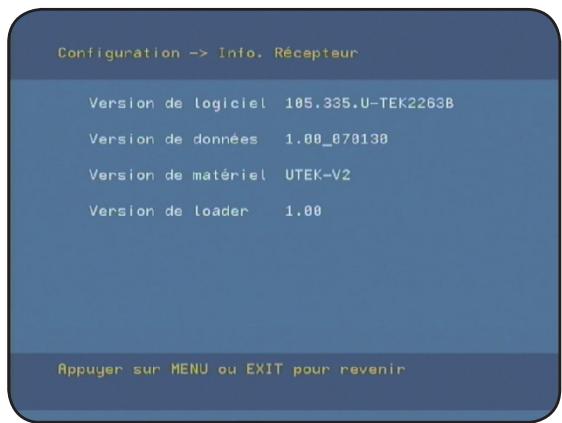

a) Réglage système b) Informations récepteur

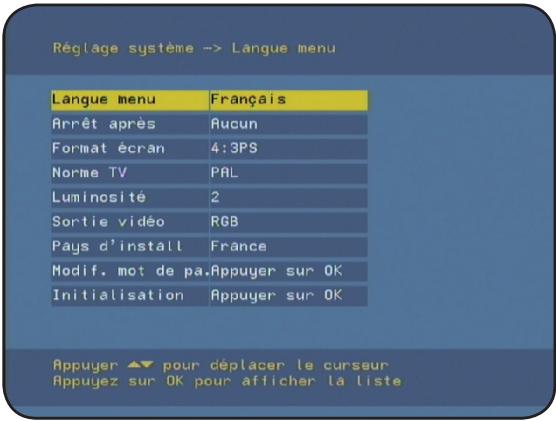

Réglage système

• Langue menu : Utilisez les touches ◆ de votre télécommande pour désirer la langue du menu de votre récepteur.
• Arrêt après : Utilisez les touches « de votre télécommande pour désirer la durée à laquelle vous désirez que votre récepteur se mette en veille. Vous avez le choix entre Aucun, 5, 10, 20 et 30 minutes.
• Format écran : Utilisez les touches « ▶ » de votre télécommande pour désirir le format d'écran de votre récepteur. Vous avez le choix 16/9, 4:3LB et 4/3PS.
• Norme TV : Utilisez les touches «▶» de votre télécommande pour désirir la norme. Vous avez le choix entre AUTO, PAL et NTSC.
• Luminosité : Utilisez les touches «▶» de votre télécommande pour désirir la luminosité du menu du récepteur. Vous avez le besoin entre 0, 2, 4, 6, 8, 10, 12.

• RGB-CVBS : Utilisez les touches ⇌ de votre télécommande pour désirir le type de sortie video. Vous avez le besoin entre RGB et CVBS.
• Pays d'install. : Utilisez les touches <▲> de votre télécommande pour sélectionner le pays du lieu d'installation de votre récepteur.
• Modif. mot de passe : Appuyez sur la touche OK pour accéder au menu qui permet de modifier le mot de passe de votre récepteur. Il vous faudra entrer l'ancien mot de passe (0000), puis le nouveau et enfin confirmez le nouveau mot de passe.
• Initialisation : Appuyez sur la touche OK pour procéder à l'initialisation de votre récepteur. Il suffit de valider le message par OUI et toutes les chaînes et réglages seront définitivement supprimées.

B) Info. récepteur

Vous aurez accès à toutes les informations relatives à votre récepteur. (Version de logiciel, matériel...)

• Version de logiciel
• Version de données
• Version de matériel
• Version de loader

Appuyez sur la touche «EXIT» pour sortir de ce menu.

IV. MENU «jeux

Dans ce menu, 3 produits sont disponibles :

Pour sélectionner le niveau du jeu, appuyez sur la touche OK. Vous avez le besoin entre 1 à 30 niveaux différents.

Utilise les touches pour déplacer la pièce de gauche à droite. La touche CH▼ permet de faire descendre la pièce. La touche OK permet de faire une pause sur le jeu. La touche CH▲ permet de faire tourner la pièce. Pour quitter le jeu, appuyez sur la touche EXIT de votre télécommande.

Utilisez les touches numériques de votre télécommande. Pour quitter le jeu, appuyez sur la touche EXIT de votre télécommande.

V. MENU «media player

Ce menu permet l'accès aux informations liées au cordon USB. (Clé USB, lecteur de cartes SD/MMC...)

Vous aurez la possibilité de diffuser de la musique, des photos et vidéos au travers de votre récepteur TNT.

Il vous suffit pour cela de connecter un media au cordon USB livré avec le récepteur pour pouvoir accéder aux différentes informations.

Pour accéder à ce menu, sélectionnez LIAISON USB et appuyez sur la touche OK. Vous verrez apparaitre le menu comme sur la photo ci-contre :

Lorsque le lecteur est lancé, il recherche la totalité des fichiers présents sur votre clé USB. Les 3 logos situés sur la partie basse de l'écran sont disponibles si et seulement si des médias ont été trouvés sur la clé.

Les touches CH ▲▼ △▶, OK et VOL+/- fonctionnent également en mode Media player.

Touche ALT : Permet de faire un retour rapièpend la lecture d'un fichier. Plusieurs vitesses sont disponibles 2x, 4x, 8x et 20x.

Touche LIST : Permet de faire un avance rapide pendant

Touche LANG : Permet de revenir au fichier précédent.

Touche TEXT : Permet d'avancer au fichier suivant.

Touche PAUSE : Permet de faire une pause sur le fichier en cours de lecture.

Touche TV/RADIO : Permet de sélectionner le média.

La touche MEDIA/DTV permet de basculer entre le mode Réception TNT et le mode Media Player.

Compatibilité de lecture des différents fichiers

Pour l'audio

Uniquement les fichiers possédants l'extension *.MP3

Pour la video

*. AVI (Xvid, Divx4.0 et 5.0)

.MPG, .DAT MPEG-1/2

*. VOB MPEG-2

Pour les photos

*. JPEG

*. BMP

*. GIF

B) fonctionnement

L'écran est divisé en 4 parties bien différentes :

• Partie haute : Affiche le titre du fichier sélectionné
• Partie de gauche : Contient le réseau des différents fichiers
• Partie de droite : Affiche les différents fichiers disponibles pour la lecture.
• Partie basse : Permet la sélection du type de fichier que vous désirez dire. (Entre Musique, photos ou vidéos)

Vous pouvez déplacer le curseur partout dans l'écran avec les touches et CH ▼. Pour valider votre choix, utilisez la touche OK.

Vous pouvez basculer de la partie de gauche (Répertoire) à la partie de droite (Fichiers) avec les touches .

Si vous disposez de plusieurs répertoires, sélectionnez-en 1 avec les touches CH ▲▼ puis validez par la touche OK. Puis appuyez sur la touche ▷ pour accéder à la partie de droite pour la lecture des fichiers.

Lecture de fichier audio

Dès que des fichiers audio ont été détectés, la lecture du 1er titre s'enclenche automatiquement.

Vous n'avez plus qu'à sélectionner le titre de votre choix et appuyez sur la touche OK.

Pour changer de titre, il suffit de placer le curseur sur le titre de votre choix avec les touches CH et valider avec la touche OK. Si vous avez plusieurs répertoires, appuyez sur la touche pour y accéder. Faites ensuite leur sélection et validez avec la touche OK.

Appuyez ensuite sur la touche pour revenir à la lecture des différents titres.

Lecture de fichiers photos

Pour voir vos photos, placez le curseur sur le logo du milieu en bas de l'écran (Logo en forme d'appareil photo) et validez avec la touche OK.

Lorsque vous placez le curseur sur une photo, si le format est bien reconnu, vous verrez apparaître sur la partie de gauche l'aperçu de cette-ci.

Pour l'afficher en plein écran, appuyez sur la touche OK. Pour quitter le mode plein écran, appuyez sur la touche EXIT.

Pour passer à la photo suivante ou précédente, appuyez sur les touches LANGUAGE ou TEXT.

Vous pouvez également réaliser un diaporama de vos photos qui s'afficheront automatiquement les une à la suite des autres.

La rotation des photos s'effectue avec les touches .

Lecture de fichiers vidés

Pour voir vos photos, placez le curseur sur le logo de droite en bas de l'écran (Logo en forme de film vidéo) et validez avec la touche OK.

Pour changer de film, il suffit de placer le curseur sur celui de votre choix avec les touches CH et valider avec la touche OK.

PS : Vous pouvez également utiliser la touche ZOOM de votre télécommande pour changer le format de l'affichage. Pour cela, appuyez successivement sur cette touche pour voir les différents changements.

Bandeau d'information

Lorsque vous appuyez sur la touche INFO de votre télécommande, vous pourrez voir toutes les informations concernant la chaîne sélectionnée.

Type de chaîne : Vous indique si c'est une chaîne TV ou radio. Nom de la chaîne : Vous indique le nom de la chaîne.

Nombre de la chaîne : Vous indique le nombre de la chaîne en cours.

Heure : Vous indique l'heure de votre récepteur.

Type d'audio : Vous indique le type d'audio utilisé. (Stéréo au mono)

Langue : Vous indique la langue de la chaîne.

B) audio

Lorsque vous appuyez sur la touche AUDIO, apparait alors le paramètre audio de la chaîne sélectionnée.

Vous pouvez changer le mode audio entre STEREO, GAUCHE et DROITE en appuyant successivement sur la touche AUDIO.

Vous avez la possibilité d'afficher les données TELETEXT si celles-ci sont disponibles!

Pour cela, appuyer sur la touche TEXT de votre télécommande.

Pour quitter le Teletext, appuyer sur la touche EXIT.

D) Sous-titres

Vous avez la possibilité d'afficher les sous-titres de la chaîne en cours s'ils sont disponibles.

Pour cela, appuyez sur la touche SUB de votre télécommande et sélectionnez SOUS-TITRES ON pour l'activer ou SOUS-TITRES OFF pour le désactiver. Validatez votre choix avec la touche OK.

E) liste favorite

Lorsque vous avez placé des chaînes en liste favorites dans le menu EDITION DES CHAINES, vous pouze acceder directement à la liste favorite en appuyant sur la touche FAV de votre télécommande. Vous verrez alors apparaitre la liste des chaînes favorites que vous avez créé. Il ne vous reste plus qu'à faire votre selection avec les touches CH ▲▼ et valider par la touche OK.

VII) Listes des canaux et émetteurs TNT

Principale ville desservie	Zone du site	Canaux des multiplex numériques
		R1	R2	R3	R4	R5	R6
Bordeaux	Bordeaux Est	23	59	62	44	41	30
Bordeaux	Caudéran	23	26	22	32	36	30
Brest	Monts d'Arrée	30	22	25	23	28	26
Lille	Lambersart	36	29	32	30	33	35
Lyon	Fourvière	56	36	21	54	27	24
Mantes	Mauédétour en Vexin	48	38	43	46	51	40
Marseille	Massif de l'Etoile	62	59	28	25	22	30
Marseille	Pomégues	62	59	28	25	22	30
Niort	Canton de Melle	37	59	62	54	27	24
Paris	Tour Eiffel	35	21	27	24	29	32
Paris Est	Chennevières	35	54	60	63	51	57
Paris Nord	Sannois	35	54	60	63	51	57
Paris Sud	Villebon	35	56	60	63	51	57
Rennes	Bécherel	35	46	43	40	37	32
Rouen	Rouen Sud	29	21	27	24	37	32
Toulouse	Bonhoure	56	49	52	51	55	53
Vannes	Landes de Lanvaux	57	46	64	49	61	59
Ajaccio	Baie d'Ajaccio	29	26	42	38	59	53
Bayonne	La Rhune	65	42	51	49	62	57
Bourges	Collines du Sancerrois	35	24	63	27	60	32
Caen	Caen Nord	31	30	32	33	50	58
Cherbourg	Digosville	63	34	49	53	57	32
Grenoble	Tour sans Venin	37	21	24	31	27	34
Le Havre	Harfleur	48	42	57	63	54	58
Le Mans	Canton de Mayet	26	23	56	31	37	36
Lyon	Mont-Pilat	45	36	39	54	42	47
Nantes	Nantes Sud-Est	28	44	62	25	27	24
Orléans	La Plaine Poteau	46	38	63	48	40	51
Toulouse	Pic du Midi	54	48	50	22	26	36
Reims	Hautvillers	32	31	37	34	45	42
St-Etienne	Croix du Guisay	50	23	39	54	29	26
Toulon	Cap Sicié	55	47	50	49	53	52
DEMARRAGE ENTRE SEPTEMBRE 2005 ET SEPTEMBRE 2006
Abbeville	La Motte	25	29	33	39	37	58
Alencon	Monts d'Amain	39	65	49	41	37	58
Angers	Rochefort sur Loire	48	40	56	43	46	51
Argenton	Malicornay	39	45	63	36	60	42
Bastia	Serra di Pigno	23	40	34	45	37	29
Besancon	Brégille	35	48	58	51	60	63
Boulogne	Mont Lambert	35	40	45	48	49	51
Carcassonne	Montagne Noire	35	31	59	57	62	60
Brive	Lissac	28	41	38	51	44	47
Caen	Mont Pincon	26	34	49	23	29	58
Cannes	Vallauris	23	26	34	53	48	42
Chartres	Montlandon	49	38	56	31	37	41
Clermont-Ferrand	Puy de Dôme	50	31	37	53	34	32
Dieppe	Neuville	57	42	45	39	60	63
Evreux	Netreville	52	46	49	40	48	43
Hyères	Cap Benat	23	45	32	63	26	29
Laval	Mont Rochard	59	38	56	61	37	62
Lorient	Ploemer	31	35	64	33	61	32
Meaux	Mareuil	55	63	64	60	45	42
Montpellier	Saint Baudille	49	55	51	52	54	37
Neufchatel en Bray	Croixdalle	55	52	27	24	37	58
Nice	Mont Alban	38	31	34	49	48	42
Perpignan	Pic de Neulos	23	21	24	26	27	39
Roanne	Perreux	21	60	63	37	24	27
Saint-Raphaël	Pic de l'Ours	23	26	34	53	48	42
Tours	Chissay	34	38	63	48	37	51
Valence	St Romain de Lerfs	50	49	52	55	30	33

Multiplex	Châînes
R1	France 2	France 3	France 5	Arte	LCP	France 4
R2	Direct 8	TMC	BFM TV	I>TELE	Europe 2 TV	Gulli
R3	Canal+	Canal+ Cinéma	Canal+ Sport	Planete	Canal J
R4	M6	W9	NT1	Paris Pre-miere	AB1	TF6
R5	Pas encore définii
R6	TF1	NRJ12	TPS Star	LCI	Eurosport

PROBLEMES EVENTUELS
Description du problème	Solution
Pas de signal video ni d'audio!	1. Vérifier la qualité du signal en vous plaçant sur une chaîne et ajuster la position de l'antenne en conséquence. 2. Vérifier que le cable de connexion n'est pas coupé.
La qualité de l'image n'est pas très belle ou l'image se fige!	1. Changer la position de l'antenne. 2. Peut-être faut il ajouter un amplificateur.
La télécommande ne fonctionne pas!	1. Vérifier les piles. 2. Orienter correctement la télécommande en direction de la cellule infra-rouge du récepteur.

CHARACTERISTIQUES TECHNIQUES Système
Consommation	< 8W
Média supporté	USB1.1/SD/MMC; Jpeg, Bmp, DivX(5.0), Xvid
Mode A/V (Entrée / Sortie)
Sortie audio/vidéo	Péritel 21 broches
Tuner et démodulation
Connecteur d'entrée	IEC 9,52mm
Bande de fréquence	VHF: 170 à 230MHz UHF: 470 à 862MHz
Décodeur vidéo	MPEG-2 Standard NTSC/SECAM/PAL
Décodeur audio	MPEG-2 couche I et II
Impédance d'entrée	75 Ohms
Niveau de signal d'entrée	-78dBm à -10 dBm
Largeur de bande	7 / 8MHz
Démodulation	COFDM: 2k et 8k

Société OPTEX

Zone industrielle du pommier

Boulevard Eugène Thomas

62110 Hénin-Beaumont

www. optex. fr
