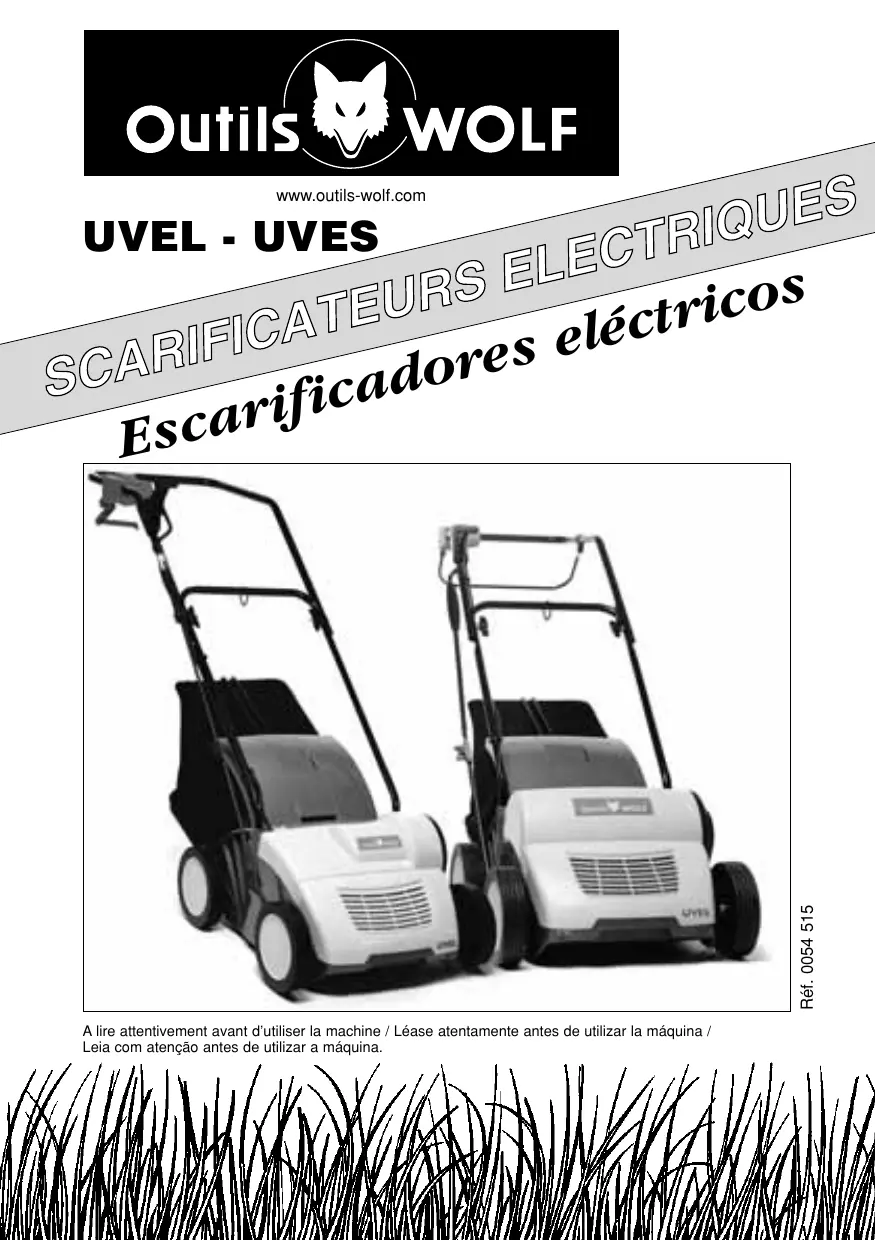

MODE D'EMPLOI UVEL WOLF
Avant de vous mettre à scarifier, lisez attentivement les instructions d'utilisation et respectez surtout les conseils relatifs à votre sécurité et à celle des autres. Conservez précieusement ce livre pour des consultations ultérieures.
Ce scarificateur est uniquement destiné à la scarification de la pelouse. Tout autre usage en dehors de la scarification de toute surface engazonnée et non conforme à la notice est à proscire.
a. ATTENTION! b. Avant utilisation, lire et observer rigoureusement les instructions de la notice. c. Risque de blessure par les couteaux en rotation. d. Arrêter le moteur et débrancher le cable d'alimentation avant de procéder à toute opération de maintenance ou de réparation. e. Risque de projection d'objets. f. Tenir les tiers à l'écart de la zone dangereuse. g. Risque de choc électrique. h. Maintenir le cable d'alimentation éloigné des couteaux en rotation. En cas de coupure du cable, le débrancher immédiatement de la prise de courant. i. Les déchets d'équipements électriques et électroniques font l'objet d'une collecte sélective.
Pourquoi et quand scarifier ? 4 Consignes de sécurité 5 Caractéristiques techniques...... 8 Description 10 Montage. 11 Avant de scarifier - Préparation. 15 Mise en marche et arrêt du moteur 17 Utilisation 18 Entretien 21 Dépannage courant 22 Conditions générales de garantie 23 Déclaration «CE» de conformité 26
La scarification est une opération d'entretien importante pour préserver la beauté de la pelouse. Elle permet une élimination rapide et simple de la couche de feutre et de mousse qui étouffe la pelouse. Bien aérées, les racines du gazon pourraient profiter de l'humidité, de l'oxygène et des éléments nutritifs nécessaires à leur équilibre.
Pour être efficace, la scarification doit avoir lieu sur une pelouse sèche, après la tonte et le ramassage de l'herbe. La scarification se fait en période de régénération du gazon, entre avril et septembre. Elle doit être suivie d'un arrosage régulier pendant deux à trois semaines et complétée par un apport d'engrais.
1. Avant L'Utilisation
Familiarisez-vous avec les commandes du scarificateur. Étudiez soignement son fonctionnement pour pouvoir arrêter rapidement l'appareil. - Ne scarifiez que des pelouses sèches. Tondez et ramassez l'herbe au préalable. - Dégagez la pelouse des pierres, bois, ferrailles, fils, os, plastiques, branches et autres débris. Supprimez également les branches basses pouvant blesser les yeux. - Vérifiez régulièrement le bon serrage des vis et écrous apparents. - Ne portez jamais de vêtements amples durant la scarification. Équipez-vous de chaussures fermées, solides et antidérapantes. Portez également des pantalons longs.
- Le scarificateur ne doit être utilisé que conformément à la présente notice d'instructions.
- Ne scarifiez pas trop près de fossés, sur des pentes trop abruptes, sur des terrains meubles ou comptant des risques de renversement.
- Les adolescents de moins de 16 ans, ainsi que les personnes non familières avec le scarificateur, ne doivent pas utiliser la machine. Ne laissez jamais tourner le moteur sans surveillance.
- N'utilisez pas la machine si vous êtes fatigué ou malade. Evitez également de le faire si vous avez consommé des boissons alcoolisées ou pris des médicaments.
- L'utilisateur ou l'opérateur est responsable de la sécurité des tiers se trouvant dans la zone de travail de la machine.
- Evitez la présence de personnes (essentiellement les enfants) ou d'animaux à proximité de la machine lors de son utilisation.
- Avant d'effectuer des travaux sous le châssis, débranchez la prise du scarticificateur et attendez l'arrêt complet des couteaux. N'utilisez jamais un câble en mauvais état. Outils WOLF préconise l'utilisation de son câble surmoulé spécial jardin VV25 ou VV50.
Débranchez immédiatement la fiche de prise de courant si le cable a été coupé ou endommagé.
N'enlevez jamais les étiquettes ou les éléments de sécurité. N'utilisez jamais le scarificateur sans son déflecteur/bouclier de protection ou lorsque celui-ci est défectueux.
- N'utilisez votre scarificateur que de jour, ou avec un bon éclairage artificiel.
- Ne confiez jamais votre scarificateur à une personne n'ayant pas pris connaissance de la notice d'instructions.
- Ne mettez ni main, ni pied sous le scarificateur quand le moteur tourne.
- Evitez à tout prix les surfaces bétonnées qui risquent d'endommager gravement le système de coupe.
- Respectez toujours la distance de sécurité normale donnée par les longerons du guidon. Lorsque vous scari
- Ne nettoyez jamais l'appareil au jet d'eau.
- La commande de mise en marche est un dispositif à action maintenue : ne jamais la bloquer !
- Si la machine doit être soulevée ou transportée, arrêtez le moteur et attendez l'arrêt complet des couteaux. Par précaution, retirez la fiche.
- Respectez également d'éventuelles prescriptions légales relatives à l'utilisation d'appareils éléctriques.
- Informez-vous à propos de la régle ire l'utilisation de la machine durant certaines tranches horaires.
- Ces précautions sont indispensables pour votre sécurité. Les commandements mentionnés ne sont toutefois pas exhaustifs : à tout moment, utilisez votre scarificateur à bon escient.
- Maintenez toujours la machine et ses différents accessoires en parfait état de marche.
- és que lorsque le moteur est arrêté. Par précaution, retirez la fiche.
- Faites toujours remplacer les couteaux par un Atelier Agréé Outils WOLF, étant donné la vérification nécessaire de l'équilibre après une telle opération, afin de maintenir l'appareil conforme aux normes de sécurité.
4. Responsabilité
- En cas d'utilisation non conforme à la notice d'instructions et à la reprogrammation en vigueur, Outils WOLF ne prend aucune responsabilité.
- Vous ne devez effectuer de modifications sur vos scarificateurs sans accord préalable de la part des Outils WOLF. Toute modification non accordée par Outils WOLF rendra l'appareil non conforme aux normes de sécurité.
- N'utilise que des pièces détachées d'origine Outils WOLF afin de garantir à votre scarificateur le respect des normes de sécurité.
5. Identification du scarifcateur
Le numéro d'identification de votre scarificateur se trouve sur la plaque signalétique apposée sur l'appareil. Communiquez ce numéro à votre Revendeur Réparateur en cas d'intervention sur le scarificateur.
Ce signe vous indiquera les conseils qui concernent.
Ce signe vous indiquera les ses qui concernent la longévité du scarificateur.
Dans un souci constant d'amélioration de ses produits, Outils WOLF se réserve le droit de modifier sans préavis, les spécifications des modèles représentés. Notre scarificateur peut donc présenter des différences par rapport à la présente notice. Photos et illustrations non contractuelles.
| UVEL | UVES |
| Moteur : | Électrique asynchrone frein |
| Alimentation électric : | 230 V / 50 Hz - 10/16 A |
| Puisance nominale absorbée : | 1,1 kW | 1,6 kW |
| Profondeur de travail : | Réglable sans palier |
| Largeur de travail : | 30 cm | 34 cm |
| Vitesse de rotation des couteaux : | 2950 min-1 |
| Masse : | 20 kg | 24 kg |
| Niveau de pression acoustique au poste de conduite* : | 79 dB (A) | 79 dB (A) |
| Niveau de vibration au guidon** : | <2,5 m/s2 (Aeq) | 2,5 m/s2 (Aeq) |
Normes de référence pour les mesures: * DIN 45635 - 58 et EN 836 ** EN 1033, EN 836
Options
Cable surmoulé spécial jardin (25 m) : VV25
Cable surmoulé spécial jardin (50 m) : VV50
Sac de ramassage (60 l) : UVU
- Unité de mise en marche
a: bouton de sécurité (double commande)
b: levier de commande du contacteur «marche/arrêt»
- Anneau fixe-câble
- Manchon de réglage de la profondeur de travail
- Liaison de la tige de traction
- Déflecteur/bouclier de protection
- Attaches de câble
- Sac de ramassage (option : ref. UVU)
- Lever de releverage de l'outil «transport / travail»
- Engagez la partie inférieure (A) du guidon et assemblez avec les vis (B) (fig. 2).
- Présentez la partie supérieure (C) du guidon et assemblez avec les vis (D) et écrous (F) (fig. 3).

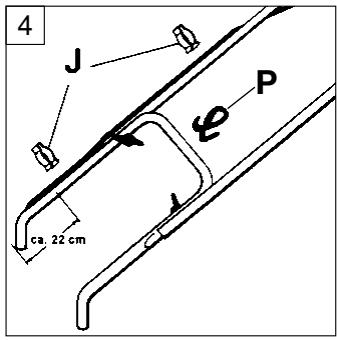

- Clipsez les attaches de câble (J) et l'anneau fixe-câble (P) sur le guidon (fig. 4).

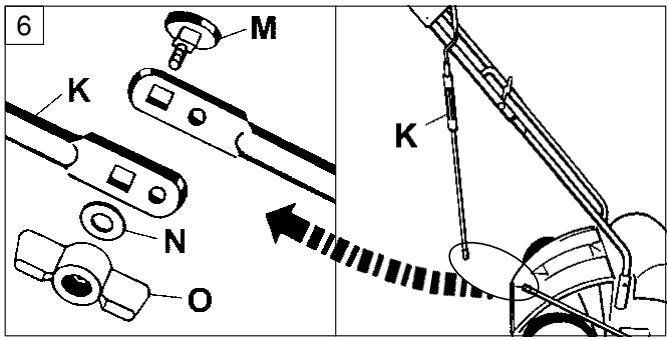

- Mettez en place et assemblez la commande de relèvement (K, L) avec les vis (I) (fig. 5). Reliez la tige de traction (K) et assemblez avec la vis (M), la rondelle (N) et l'écrou à oreilles (O) (fig. 6).
Votre scarificateur électrique doit être alimenté en courant alternatif monophase 230V - 50Hz. Il est doublement isolé et ne nécessite pas de prise de terre.
Quelcableutiliser
Un câble double à 2 ou 3 conducteurs de section minimale de 1mm² avec une qualité minimale d'isolation répondant à la désignation H05-RR-F ou H05-VV-F doit être utilisé.
Un cable de section inférieure aurait pour effet de provoquer une chute de tension anormale.
Le moteur chaufferait et risquerait des avaries graves. La prise mobile montée sur le prolongateur ne doit pas être plus légère que celle prescrite pour le scarificateur (230 V - 10/16 A) et doit être protégée contre les projections d'eau. Utilisez un prolongateur dont la longueur est adaptée à votre terrain. N'utilisez pas de prolongateurs en série. Nous vous recommandons l'utilisation du câble surmoulé spécial jardin Outils WOLF, disponible en 25 m et 50 m (options : ref. VV25 et VV50).
La Société Outils WOLF décline toute responsabilité due à l'utilisation d'un autre prolongateur ne répondant pas aux spécifications minimales.
Vérifiez régulièrement le bon état du câble d'alimentation. N'utilisez jamais de prolongateur présentant des signes de détérioration ou de vieillissement.
Recommandation :
Pour un fonctionnement sûr de votre scarificateur, il est conseillé pour son raccordement, d'utiliser en amont du prolongateur, un dispositif de protection à courant de défaut (RCD), dont le courant de coupure est inférieur ou égal à 30 mA.
- Déroulez entièrement le câble et disposez-le en boucles sur le sol. Raccordez le câble à l'unité de mise en marche.
Prolongateurs VV25 et VV50
- Accrochez simplement le mousqueton dans l'anneau fixe-cable.
Cet anneau guide le cable du bon côté du scarificateur à chaque changement de direction. Par son côté automatique, ce dispositif ajoute l'agrément à la sécurité.
Autres prolongateurs (sans mousqueton)
- Formez une boucle avec le cable et engagez-le dans l'anneau fixe-cable. Raccordez le cable à la prise de courant.
Mettez le scarificateur en marche sur une surface dégagée et avec l'outil en position relevée.
Mise en MARCHE (FIG. 8):
- Placez-vous derrière le guidon, en position de travail.
- Ne mettez en marche l'appareil que lorsque vos jambes se trouvent à une distance raisonnable de l'outil de coupe.
- Appuyez sur le bouton de sécurité (1) et maintenez-le enfoncé.
- Appliquez le levier de commande du contacteur «marche/arrêt» contre le guidon (2) et relâchez le bouton. Le bouton restera enfoncé durant toute la durée de fonctionnement du moteur.
Lâchez le levier de commande du contacteur «marche/arrêt».
Sécurité :
Votre scarificateur est équipé d'un moteur-frein électromagnétique. Cet élément de sécurité permet d'arrêter très rapidement le moteur et les couteaux (≤ 3 secondes), en relachant le levier de commande du contacteur.
Réglez toujours la profondeur de travail moteur coupé et outil arrêté. La profondeur de travail doit être régée en fonction de la nature du terrain à scarifier. - Basculez le levier de releavage (1) vers l'avant en position «travail». - Tournez le manchon (2) pour régler l'appareil à la profondeur de travail souhaitée (+). - Procédez à un essai : Tirez le levier de relevage en arrêt. Mettez le moteur en marche. Abaissez lentement le levier de relevage. Poussez lentement le scarificateur vers l'avant. - Au premier bruit d'impacts ou en cas de blocage du moteur, arrêtez immédiatement le moteur et relevez la profondeur de travail en tournant le manchon de 1 à 2 tours dans le sens «→ (1 tour de manchon correspond à une variation de 1,5 mm de la profondeur de travail). - Procédez à un nouvel essai. Après une utilisation prolongée et en fonction de l'état d'usure des couteaux, il sera nécessaire de procéder à un ajustement du réglage de la profondeur de travail.
| Etat du gazon | Position recommandée |
| Surfaces entretenues, sans pierres, sol tendre. | • Positionnez l'util exactement au niveau du sol. |
| Surfaces non régulièrement entretenues ou pierreuses. | • Régler l'util au niveau du sol.
• En cas de projections de pierres, réduisez la profondeur de travail. |
| Surfaces non entretenues, forte présence de moussees. | • Commencer le travail avec une profondeur réduite.
• Ne surchargez pas le moteur : en cas de blocage, réduisez la profondeur de travail.
• Procédez à des passages croisés. |
- Arrêtez le moteur et attendez l'arrêt complet des couteaux.
- Soulevez le déflecteur/bouclier de protection. Accrochez le sac en engageant les crochets dans les évidements aménagés sur le chassis.
- Reposez le déflecteur sur le sac.
Precautions LORS de l'utilisation:
A Maintenez le câble toujours du côté déjà scarifié, et éloigné des couteaux en rotation. - Progressez par des passages parallèles en chevauchant légèrement la bande de passage précédente. - La profondeur de travail ne doit jamais excéder 3 mm.
Ne surchargez jamais le moteur. En cas de blocage, réduisez la profondeur de travail.
Avant tout entretien, assurez-vous que l'appareil n'est pas sous tension.
Nettoyage :
- Nettoyez le scarificateur à l'aide d'une brosse ou d'un grattoir. Votre scarificateur est un appareil électrique : ne le nettoyez jamais au jet d'eau ! L'appareil doit être rangé dans un endroit sec, sur des planches ou sur une tôle.
Remplacement des couteaux :
- Les couteaux de votre scarificateur sont des pièces d'usure normale. Ils doivent être remplacés régulièrement.
- Pour le remplacement des couteaux, adressez-vous à un Atelier Agréé Outils WOLF.
Protection de l'environment - elimination des dechets (polluants)
La présence de substances dangereuses dans les équipements électriques et électroniques a des effets sur l'environnement et la santé.
Les ménages ont leur rôle dans la réutilisation, le recyclage et les autres formes de valorisation des déchets d'équipements électriques et électroniques (DEEE). Ils ont obligation de ne pas se débarrasser des DEEE avec les déchets municipaux non triés et de procéder à leur collecte sélective par les systèmes de reprise et de collecte mis à leur disposition.
| Panne: | Causes possibles à examiner: | Remède: |
| Bruits anormaux – cliquefis – vibrations : | Des boulons sont desserrés. | Resserrez les vis et les boulons. |
| Couteaux endommagés au contact d'objets durs. | Faites replacer les pièces abimées. Exigez des pièces d'origine Outils WOLF. |
| Le moteur ne tourne pas : | Le courant n'arrive pas au moteur. | Vérifier le cable et le fusible. |
| Le cable a été sectionné entièrement ou partiellement par un couteau. Attention ! Ne touche pas au cable avant de l'avoir débranché de la prise de courant. | Faites revulcaniser votre cable. Ne répAREZ pas avec ruban adhéSIF isolant. |
| Le moteur se bloque : | La position de travail est trop profonde. | Choisissez une position plus haute. |
| L'appareil est surcharge. | Scarifiez plus lentement. |
| Profondeur de travail insuffisante : | Les couteaux sont usés. | Choisissez une position plus profonde. A défaut faites replacer les couteaux. |
Garantie contractuelle de 2 ans
Dans le cadre d'un usage non professionnel, Outils WOLF offre, en sus des garanties légales notamment celle concernant les défauts et les vices cachés (Art. 1641 du Code Civil), une garantie contractuelle pour tout défaut de matière et de fabrication selon les modalités précisées ci-dessous. L'attention de l'utilisateur est attirée sur les recommandations essentielles contenues dans la notice d'instructions fournie avec chaque appareil, qu'il est absolument indispensable d'observer et de respecter pour obtenir un bon fonctionnement de l'appareil et bénéficier de la garantie contractuelle de 2 ans. Cette garantie est limitée au pays d'achat.
NB: Lorsque l'appareil est utilisé dans un cadre professionnel, la garantie contractuelle accordée se limite à la garantie légale.
La garantie contractuelle, pour la durée de 2 ans à partir de la date d'achat de l'appareil, n'est accordée que sous réserve du strict respect des indications suivantes :
1) la carte de garantie a été remplie par le vendeur au moment de l'achat, 2) l'appareil est employé dans des conditions normales d'utilisation, dans un usage non professionnel, 3) l'entretien et l'utilisation de l'appareil sont conformes aux prescriptions de la notice d'instructions. L'utilisateur doit prendre connaissance et respecter les instructions figurant dans la notice d'instructions sous l'intitulé «Pour votre sécurité et celles des autres».
Tout défaut de matière et de fabrication, reconnu comme tel par les Outils WOLF, sera réparé gratuitement (pièces et main-d'œuvre) auprès des Ateliers Agréés Outils WOLF, sur présentation de la carte de garantie.
Le transport de l'appareil ou des pièces reste à la charge de l'utilisateur.
La remise en état de l'appareil ou le remplacement des pièces défectueuses dégage Outils WOLF de toute autre obligation de garantie. Elle exclut particulièrement toute autre revendication ou dérogation au contrat de vente.
Outils WOLF décline toute autre responsabilité, en particulier en matière de responsabilité civile résultant de l'utilisation de l'appareil, notamment en cas de non-observation des instructions d'utilisation et d'entretien.
La garantie contractuelle de 2 ans couvre toutes les pièces contre tout vice de fabrication ou défaut de matière. Cette garantie ne couvre pas les points suivants :
- usure normale des pièces, à savoir : Batteries, joints et membranes, lames et pièces d'accouplement, câbles et gaines, bandages des roues, etc.
- perceptions subjectives reconnues sans danger pour l'utiliser et sans conséquence sur la qualité du produit, telles que bruits, vibrations, ou autres considérations d'ordre esthétique, ainsi que les décolorations et oxydations résultant des conditions de stockage et de l'écoulement du temps.
Tout démontage, modification ou adjonction de pièces «non d'origine» annule tout droit à l'ensemble de la garantie. Il en est de même pour tout dommage résultant du non-respect des instructions d'utilisation et d'entretien qui sont énoncées dans la notice d'instructions jointe à votre appareil.
Outils WOLF se réserve en tout cas le droit de décider si les conditions d'application de la garantie contractuelle de 2 ans ont été respectées par le client.
Sous respect de nos conditions de garantie :
1) Lors de l'achat, faire remplir (date d'achat, cachet et signature du revendeur) la carte de garantie qui se trouve dans la notice. 2) Retourner la carte de garantie dûment complétée au Service Garantie Outils WOLF sous 8 jours francs. 3) Garder précieusement le talon et un justificatif d'achat. 4) En cas de dommage nécessitant une intervention sous garantie, demander la réparation à un réparateur officiel Outils WOLF (liste sur simple demande à Outils WOLF - F 67165 WISSEMBOURG Cedex) en y portant l'appareil et le talon et le justificatif d'achat.
OUTILS WOLF
5, rue de l'Industrie, F-67165 Wissembourg Cedex,
déclarons sous notre propre responsabilité, que les scarificateurs électriques, types UVEL et UVES, auxquels cette déclaration se rapporte, satisfont aux exigences essentielles de sécurité et de santé de la directive 89/392/CEE modifiée qui leur est applicable, aux réglementations nationales la transposant, ainsi qu'aux dispositions des autres directives européennes qui leur sont applicables :
compatibilité électromagnétique
émissions sonores dans l'environnement des matériels destinés à être utilisés à l'extérieur des bâtiments
matériel électrique destiné à être employé dans certaines limites de tension
et garantissons que les scarificateurs électriques, types UVEL et UVES, satisfont aux exigences de la directive 2000/14/CE en matière d'émissions sonores dans l'environnement, et sont soumis à la procédure de contrôle interne de la production.
- Niveau de puissance acoustique moyen mesuré : 92 dB(A)
- Niveau de puissance acoustique garanti : 96 dB(A)
Fait à Wissembourg, le 5 février 2007
Pierre WOLF Président
El que suscribe,
5, rue de l'Industrie, 67165 Wissembourg Cedex - France,
compatibilité électromagnétique
5, rue de l'Industrie, 67165 Wissembourg Cedex - France,
compatibilitédecelectromagnétique
Dans un souci constant d'amélioration, votre scarificateur peut présenter des différences par rapport à la présente notice.
Photos et illustrations non contractuelles.
Outils WOLF S. A. S. - 5 rue de l'Industrie - BP 80001 - F-67165 WISSEMBOURG Cedex - RCS Strasbourg B 708 503 131
