Type de produit	Motobineuse
Marque	WOLF
Modèle	MIB2
Moteur	Robin Subaru EH035V OHV 33 cm³, 4 temps
Puissance maxi	1,6 ch à 7000 min⁻¹
Régime maxi d'utilisation	6000 min⁻¹
Carburant	Supercarburant sans plomb
Capacité réservoir carburant	0,65 L
Huile moteur	SAE 10W-30 (0,1 L)
Bougie	Résistive, culot Ø 10 mm, écartement 0,6-0,7 mm
Fraises	Ø 225 mm, largeur de travail 27 cm
Régime maxi fraises	180 min⁻¹
Embrayage	Centrifuge
Transmission	Par roue et vis sans fin
Dimensions (guidon monté)	1300 x 375 x 940 mm
Dimensions (guidon replié)	615 x 375 x 600 mm
Poids	14 kg
Niveau de pression acoustique	84,5 dB(A)
Niveau de vibration	7,04 m/s²
Normes	EN 709, EN 1553, EN 1033, EN ISO 5349-1
Sécurité	Arrêter le moteur et débrancher le capuchon de bougie avant entretien ; ne pas utiliser sans protecteur
Entretien	Vidange huile toutes les 10 h, nettoyage filtre à air, contrôle bougie
Garantie	2 ans contractuelle + garanties légales
Accessoires optionnels	Scarifieur, buteur, émousseur

FOIRE AUX QUESTIONS - MIB2 WOLF

Comment démarrer la motobineuse WOLF MIB2 ?

Placez le commutateur sur "I" (marche), fermez le starter, appuyez plusieurs fois sur la pompe d'amorçage jusqu'à voir le carburant dans le tube, puis tirez énergiquement sur le lanceur après avoir ressenti la compression. Ouvrez progressivement le starter une fois le moteur démarré.

Quelle huile moteur utiliser et quelle quantité ?

Utilisez une huile de qualité SAE 10W-30 (classification SF ou supérieure). La quantité nécessaire est de 0,1 litre. Le niveau doit atteindre le bord supérieur du goulot de remplissage.

Quand effectuer la vidange d'huile ?

La première vidange doit être effectuée après 10 heures d'utilisation, puis toutes les 10 heures. Il est recommandé de vidanger l'huile moteur chaud pour faciliter l'écoulement.

Comment nettoyer le filtre à air ?

Fermez le starter, retirez le couvercle du filtre, lavez l'élément filtrant à l'eau savonneuse, séchez-le, huilez-le avec de l'huile moteur propre et exprimez l'excès, puis remontez le tout.

Que faire si le moteur ne démarre pas ?

Vérifiez que le commutateur est sur "I", qu'il y a suffisamment d'essence, que la bougie n'est pas encrassée, et que le moteur n'est pas noyé. Si noyé, placez le commutateur sur "O", ouvrez le starter, mettez les gaz au maxi, actionnez le lanceur 3 à 5 fois, puis redémarrez normalement.

Quelle est la garantie de la motobineuse WOLF MIB2 ?

Outils WOLF offre une garantie contractuelle de 2 ans sur les défauts de matière et de fabrication, en sus des garanties légales (défauts cachés et conformité). La carte de garantie doit être retournée dans les 8 jours suivant l'achat.

Comment stocker la motobineuse en hiver ?

Vidangez le réservoir d'essence, nettoyez la machine, huilez les pièces mobiles, retirez la bougie et versez quelques gouttes d'huile dans le cylindre, tirez sur le lanceur pour répartir l'huile, puis rangez-la dans un endroit propre et sec.

Quels accessoires sont disponibles pour la motobineuse ?

Les accessoires optionnels incluent un équipement scarifieur (fraises à 6 dents pour broyer la croûte), un équipement buteur (soc en V pour creuser des sillons) et un équipement émousseur (ensembles à ressorts pour retirer la mousse).

Quelles sont les dimensions et le poids de la motobineuse ?

Avec le guidon monté : 1300 x 375 x 940 mm. Guidon replié : 615 x 375 x 600 mm. Poids : 14 kg.

Comment régler la commande des gaz ?

La commande des gaz est préréglée en usine. Si un réglage est nécessaire, il faut ajuster la butée du câble de commande. Toute intervention doit être effectuée moteur arrêté et bougie débranchée.

MODE D'EMPLOI MIB2 WOLF

Pourvoir à la sécurité et celle des autres. 5 Caractéristiques techniques 8 Description. 12 Préparation et prise en main. 14 Utilisation 18 Entretien 24 Tableau récapitulatif de l'entretien régulier 25 Arrêt prolongé - Stockage hivernal - Remise en service 28 Dépannage courant - Pannes et remèdes. 30 Conditions de garantie 31

Avant d'utiliser votre motobineuse, lisez attentivement les instructions d'utilisation et d'entretien, et respectez surtout les conseils relatifs à votre sécurité et à celle des autres.

Conservez précieusement ce livre pour des consultations ultérieures.

Votre motobineuse est uniquement destinée à la préparation du sol de petits potagers privés. Tout autre utilisation pourrait s'avérer dangereuse ou entraîner une dépréciation de la machine. Pour votre sécurité, elle ne doit notamment pas être utilisée comme moyen d’entraînement d’accessoires non adaptés, ni comme moyen de traction.

1. Avant d'utiliser votre motobineuse

-Familiarisez-vous avec ses commandes et l'utilisation correcte de la machine. Étudiez soigneusement son fonctionnement pour pouvoir arrêter rapidement les lames et le moteur. - Inspectez minutieusement la zone sur laquelle vous motobineuse doit être utilisée et dégagez l'aire à travailler des pierres, bois, ferrailles, fils, os, plastiques, branches et autres débris pouvant être projetés ou pouvant endommager les fraises. Supprimez aussi les branches basses pouvant blesser les yeux. -Avant chaque utilisation, vérifiez l'état de votre motobineuse et assurez-vous tout particulièrement du bon état des lames et de leur fixation et du bon serrage de tous les dispositifs de fixation. -Habillez-vous toujours en conséquence. Ne portez pas de vêtements amples ou de bijoux pouvant être happés par les pièces en mouvement. Équipez-vous de chaussures fermées, solides et antidérapantes. Portez également des pantalons longs. N'utilisez pas votre motobineuse si vous êtes pieds nus ou en sandales.

2. Voiture sécurité et celle des autres

-La motobineuse doit être utilisée conformément à la présente notice d'instructions. - Les adolescents de moins de 16 ans, ainsi que les personnes non familières avec la motobineuse, ne doivent pas utiliser la machine. -Ne confiez jamais votre motobineuse à une personne n'ayant pas pris connaissance de la notice d'instructions. -N'utilisez pas votre motobineuse trop près de talus, de fossés, sur des terrains meubles, glissants ou présentant des risques de renversement. - N'utilisez pas votre motobineuse si vous êtes fatigué ou malade. Evitez également de le faire si vous avez consommé des boissons alcoolisées ou pris des médicaments. -L'utilisateur ou l'opérateur est responsable de la sécurité des tiers et de leurs biens dans la zone de travail de la machine. Veillez à ce que personne ne puisse être blessé par des projections de pierres ou d'autres objets lors de l'utilisation. -Ne travailliez jamais en présence de personnes (en particulier d'enfants) ou d'animaux à proximité immédiate de la machine. -N'enlevez jamais les étiquettes ou les éléments de sécurité. -N'approchez jamais les mains ou les pieds des pièces en mouvement. - Evitez les obstacles tels que touche,

bordures, socles betonnés sur lesquels les plaques peuvent rebondir et qui risquent d'endommager la machine. -N'utilisez votre motobineuse qu'en plein jour, ou avec un bon éclairage artificiel. -Respectez toujours la distance de sécurité minimale donnée par la longueur du guidon. Lorsque vous utilisez Your motobineuse sur des pentes, soyez particulièrement prudent, assurez-vous que personne ne soit présent dans un rayon de 20 metres autour de la machine, assurez vos pas et changez de direction avec beaucoup de précaution. Gardez le réservoir d'essence rempli à moins de la moitié de sa capacité pour réduire le risque d'écoulement. L'utilisation sur des pentes trop abruptes est à proscire. N'utilisez pas votre motobineuse sur une pente supérieure à (17%). -Marchez, ne courez jamais avec la motobineuse. -Lorsque you tirez votre motobineuse vers vous, faites-le avec beaucoup de précaution. -Ne modifiez jamais le réglage de régulation du moteur et n'utilisez pas le moteur en surégime. - Ne faites jamais tourner le moteur dans un local clos. Les gaz d'échappement contiennent du monoxyde de carbone, un gaz inodore et mortel. - Arrétez le moteur toutes les fois où votre motobineuse doit rester sans surveillance. -Avant toute intervention sur votre motobineuse, arrêtez le moteur et débranchez le capuchon de bougie. -Si la machine doit être soulevée ou transportée, arrêtez le moteur. Par précaution, débranchez le capuchon de bougie. - Respectez également d'eventuelles prescriptions légales relatives à l'utilisation des machines à moteur thermique. Ces précautions sont indispensables pour votre sécurité. Les recommandations mentionnées ne sont toutefois pas exhaustives; à tout moment, utilisez votre motobineuse à bon escient.

3. Maintenance et stockage

-Maintenez tous les écrous, boulons et vis serrés afin de garantir que votre motobineuse est en état de fonctionner en sécurité. - Remplacez immédiatement les pièces usées ou endommagées pour plus de sécurité. - Laissez le moteur refroidir avant de ranger votre motobineuse dans un local quelconque. - Ne stockez jamais une machine dont le réservoir contient encore de l'essence dans un local où les vapeurs peuvent

atteindre une flamme ou une étincelle.

-Pour réduire les risques d'incendie, maintenez le moteur, le silencieux d'échappement et la zone de stockage de l'essence dégagés de végétaux ou d'excès de graisse. -Si votre motobineuse doit être transportée dans votre voiture, laissez refroidir au préalable le moteur et vidangez le réservoir d'essence. Protégez-vous les mains à l'aide de gants de manutention et veillez à assurer l'équilibre de la machine. -Si le réservoir doit être vidangé, faites cette opération à l'extérieur.

4. Responsabilité

• En cas d'utilisation non conforme à la notice d'instructions et à la réglementation en vigueur, Outils WOLF décline toute responsabilité. Vous ne devez pas effectuer de modifications sur votre motobineuse sans accord préalable de la part des Outils WOLF. Toute modification non autorisée par Outils WOLF peut rendre la machine dangereuse et conduire à de sévères blessures lors de l'utilisation.
• En cas de remplacement de pièces, n'utilise que des pièces d'origine Outils WOLF. La qualité du travail effectué, la longévité de votre motobineuse et votre sécurité en dépendent. L'utilisation de toute pièce "non d'origine", en plus des risques encourus par l'utilisateur, entraînerait l'annulation de la garantie pour tout dommage en résultant. La société Outils WOLF décline toute responsabilité en cas d'accident dû à l'utilisation d'une pièce "non d'origine".

5. Identification de la machine

Le numéro d'identification de votre motobineuse se trouve sur l'étiquette signalétique apposée sur la machine. Communiquez ce numéro à votre spécialiste agréé par Outils WOLF en cas d'intervention sur votre motobineuse.

Ce signe vous indiquera les conseils qui concernent votre sécurité.

Ce signe vous indiquera les conseils qui concernent la longévité de votre motobineuse.

Dans un souci constant d'amélioration de ses produits, Outils WOLF se réserve le droit de modifier, sans préavis, les spécifications des modèles représentés. Notre motobineuse peut donc présenter des différences par rapport à la présente notice. Photos et illustrations non contractuelles.

Mateur	4 temps Robin Subaru EH035V OHV 33 cm3
Puisance maxi mesurée en sortie d'arbre	1,6 ch à 7000 min-1
Régime maxi d'utilisation	6000 min-1
Huile	SAE 10W-30 (0,1 l)
Carburant	Supercarburant sans plomb (0,65 l)
Bougie	Résistive, culot Ø 10 mm x 10 mm réf. 18493 Ecartement des électrodes : 0,6 - 0,7 mm
Fraisés standard	Ø 225 mm
Largeur de travail	27 cm
Régime maxi de rotation	180 min-1
Embrayage	Centrifuge
Transmission	Par roue et vis sans fin
Encombrement - guidon monté - guidon replié	1300 mm x 375 mm x 940 mm 615 mm x 375 mm x 600 mm
Masse	14 kg
Niveau de pression acoustique au poste de conduite*	84,5 dB(A)
Niveau de vibration au guidon**	7,04 m/s2

• Norme de référence pour les mesures : EN 709, EN 1553

Normes de référence pour les mesures : EN 709, EN 1033, EN ISO 5349-1

Accessoires en option

Équipement scarifieur, composé de deux fraises à 6 dents pour broyer finement la croûte et les mauvaises herbes recouvrant le sol. Équipement buteur, composé d'un soc en "V" pour rejeter efficacement la terre de chaque côté tout en creusant un sillon. Équipement émousseur, composé de deux ensembles à ressorts pour retirer efficacement la mousse qui étouffe votre pelouse.

Explications des pictogrammes de sécurité

a. ATTENTION! b. DANGER! Outils rotatifs. c. Avant utilisation, lire et observer rigoureusement les instructions de la notice. d. Arrêter le moteur et débrancher le capuchon de bougie avant de procéder à toute opération de maintenance ou de réparation. e. Ne pas utiliser sans protecteur (éléments tournants).

1. Bouchon du carter d'huile et jauge de niveau
2. Bouchon du réservoir d'essence
3. Commutateur « marche/arrêt »
4. Pompe d'amorçage
5. Commande de starter
6. Lanceur
7. Manette de commande des gaz
8. Prises rotatives
9. Béquille/éperon de terrage
10. Poignée de transport
11. Silencieux d'échappement
12. Filtre à air

• Engagez la partie inférieure du guidon dans le carter de transmission et fixez-la avec les deux vis à embase crantée (fig. 1). Serrez-les modérément.
• Engagez la bequille dans la partie inférieure du guidon, orientez sa pointe vers l'arrière et alignez les trous de fixation. Introduisez l'axe de fixation et son épingle d'arrêt (fig. 2).
• Assemblez la partie supérieure du guidon et les deux mancherons intermédiaires à l'aide des vis à gorge, attache-cable

et boutons de serrage (fig. 3). Serrez-les sans encore les bloquer.

Note: Le double perçage des mancherons intermédiaires vous offre trois possibilités de réglage en hauteur du guidon. Les vis à gorge retiennent les boutons de serrage lorsque le guidon est desserré pour être replié.

• Passez le câble de commande de gaz sous l’entretoise du guidon inférieur et disposez-le dans les deux attache-câble le long du mancheron droit du guidon. Fixez la manette de commande des gaz avec la vis et la rondelle (fig. 4).

Attention! Le câble est préréglé et ne doit pas être désolidarisé de la manette.

-Fixez le commutateur "marche/arrêt" avec la vis et les rondelles fournies (fig. 5), et disposez le câble dans les attache-câble le long du mancheron gauche du guidon. - À pros l'assemblage complet, resserrez fermement, mais sans excès, les vis et les boutons. - Positionnez le tableau de bord à laonne hauteur sur le dessus du guidon et encliquez-le.

2. Préparation du moteur

Remplissage du carter d'huile moteur et contrôle du niveau d'huile

Pour des raisons de transport le carter du moteur de votre motobineuse ne contient pas d'huile. Vous devez donc faire le plein d'huile avant la première mise en marche du moteur. Utilisez toujours une huile d'excellente qualité (classification de service SF ou plus) et de viscosité SAE 10W30. - Placez la motobineuse de niveau, sur une aire horizontale dégagée (fig. 6). - Dévissez le bouchon du carter d'huile

et versez progressivement l'intégralité du bidon doseur (0,1 l) dans le carter moteur (fig. 7). Le niveau d'huile doit atteindre le bord supérieur du goulot de replissage.

• Révissez le bouchon du carter d'huile. Conservez le bidon doseur : il vous sera utile pour le renouvellement de l'huile à faire obligatoirement toutes les 10 heures d'utilisation.

Carburant

Attention DANGER: l'essence est hautement inflammable. Ne fume pas en faisant le plein de carburant.

Faites le plein à l'extérieur seulement, avant de démarrer le moteur, en veillant à ne pas faire déborder le réservoir. Utilisez du carburant sans plomb, "frais", conservé dans une nourrice propre, spécialement prévue à cet effet. N'achetez que la quantité d'essence que vous utiliserez sous un mois. L'adjonction d'un stabilisant de carburant, commercialisé sous la référence ZY739, permet de conserver le carburant jusqu'à 6 mois. - Refermez correctement le réservoir et la nourrice en serrant convenablement leurs bouchons pour éviter toute fuite.

-Si de l'essence a été répandue, ne tentez pas de démarrer le moteur mais éloignez la motobineuse de la zone d'épandage, essuyez soigneusement toute trace de carburant et évitez de provoquer toute inflammation tant que les vapeurs d'essence ne sont pas dissipées.

1. Mise en marche du moteur

Attention! Avant de démarrer votre machine, vérifiez que personne ne se trouve à proximité, en particulier des enfants ou des animaux.

• Placez le commutateur « marche/arrêt » sur la position « marche » marquée "I" (fig. 8).
• Placez le volet de starter situé sur le moteur en position de fermeture (fig. 9).
• Appuyez plusieurs fois sur la poire d'amorçage jusqu'à ce que le passage de carburant soit bien visible dans le tube de retard (fig. 10).
• Placez-vous impérativement sur le côté de votre motobineuse (dans la

zone grisée de la fig. 11) et maintenez les pieds éloignés des femmes.

Attention! Ne serrez jamais la manette de commande des gaz (fig. 12) pendant la mise en marche du moteur. Serrer la manette de commande des gaz permettrait au moteur de prendre de la vitesse et entraînerait la mise en rotation des fraises, pouvant occasionner un accident ou des blessures. - Maintenez fermement la poignée de transport, puis tirez doucement sur la poignée du lanceur jusqu'à partir la résistance du point de compression. Ramenez la poignée en arrêt.

tirez énergiquement pour lancer le moteur.

-Lorsque le moteur a démarré, raccompagnez la poignée de lanceur dans sa position d'origine avant de la relâcher. - Ouvrez ensuite progressivement et totalement le volet de starter (fig. 13). Si le moteur est froid ou si la température ambiente est BASSE, n'ouvrez pas immédiatement le volet de starter sinon le moteur risque de caler. - Pour redémarrer le moteur lorsqu'il est chaud, ne fermez le volet de starter que partiellement, ou laissez-le ouvert lorsqu'il est très chaud.

2. Mise à l'arrêt du moteur

• Placez le commutateur « marche/arrêt » sur la position « arrêt » marquée « O » (fig. 14).

Attention Danger! L'essence est hautement inflammable. Ajoutez du carburant avant de mettre en marche le moteur. N'enlevez jamais le bouchon du réservoir d'essence ou n'ajoutez jamais de l'essence lorsque le moteur est en marche ou tant qu'il est encore chaud. Arrêtez et laissez refroidir le moteur pendant environ 2 minutes avant de procéder au plein de carburant.

3. Mise en marche et arrêt des fonctions

Attention! Au moment de mettre en rotation les lames, veillez à ce que personne ne se trouve devant ou à proximité de la motobineuse.

• Tenez fermement le guidon.

Après avoir démarré le moteur, laissez chauffer le moteur quelques instants, puis actionnez la manette de commande des gaz (fig. 15) et laissez travailler les lames en appuyant légèrement sur le guidon et en oscillant doucement votre motobineuse de gauche à droite, et de droite à gauche.

Attention! Les femmes sont tranchantes et tournent à une très grande vitesse. Elles peuvent provoquer des accidents extrêmement graves. N'approchez jamais les mains ou les pieds des femmes en rotation. Pendant toute la durée du travail, conservez la distance de sécurité par rapport aux femmes, donnée par la longueur du guidon.

• Pour arrêter la rotation des fraises, relâchez la manette de commande des gaz (fig. 16).

Attention! La manette de commande des gaz est un dispositif de sécurité à action maintenue: ne bloquez-la jamais.

4. Préconisations et conseils d'utilisation

• Maîtrisez l'avancement de votre motobineuse en appuyant plus ou moins sur la béquille (fig. 17).
• Si la machine a tendance à avancer rapidement, appuyez sur le guidon pour permettre à la béquille de s'enforcer dans le sol et de freiner l'avancement.
• ment le guidon à gauche et à droite.

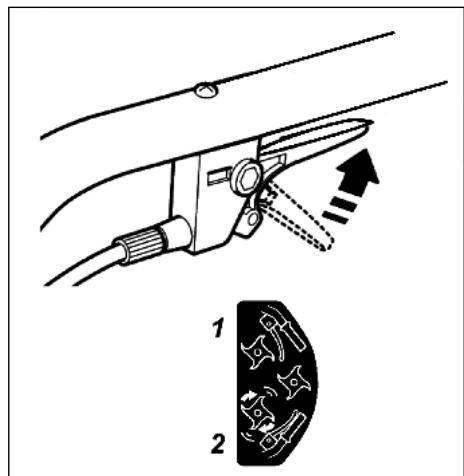

• Le montage des frais peut être inversé :

-pointes des dents vers l'avant (fig. 18):

conservez ce montage pour travailler les terrains durs, pour arracher les herbes et pour dégrossir les terrains en friches.

• pointes des dents vers l'arrière (fig. 19) : Adoptez ce montage pour travailler des terrains lourds et humides et pour la finition de terrains entretenus et meubles.
• : dès que vous constatez un bourrage de végétaux excessif au niveau des femmes,
• aussitôt après avoir repéré un corps étranger ou un obstacle, -dès que vous motobineuse commence à vibrer de façon anormale.

Portez des gants nets pour vous protéger les mains pendant le nettoyage, le contrôle ou le remplacement des pièces.

• Si la motobineuse a été endommagée, faites effectuer les réparations nécessaires avant toute nouvelle utilisation. Les pièces endommagées ne doivent pas être réparées mais remplacées.

Utilisez uniquement des pièces détachées d'origine Outils WOLF.

L'emploi de pièces de substitution de qualité non équivalente peut endommager votre motobineuse et nuire à votre sécurité.

Attention! Mettez toujours le moteur à l'arrêt et laissez-le refroidir avant de transporter votre motobineuse.

Transport à la main :

• Portez votre motobineuse par sa poignée de transport (fig. 20).

Transport dans un véhicule :

Attention! Si vous motobineuse doit être transportée dans votre voiture, laissez refroidir au préalable le moteur et vidangez le réservoir d'essence. Protégez-vous les mains à l'aide de gants de manutention et veillez à assurer l'équilibre de la machine.

• Desserrez les boutons de serrage et repliez le guidon vers l'avant en veillant à ne pas endommager les câbles de commande au niveau des points d'articulation.
• Soulevez votre motobineuse par sa poignée de transport.

1. Contrôles quotidiens

Avant chaque utilisation, vérifie les points suivants :

-le bon état des frises. Des frises déformées ou usées doivent être remplacées. - la présence et le serrage des vis et écrous, - la propreté du filtre à air, - le bon état du silencieux d'échappement.

Un silencieux défectueux doit être impérativement et immédiatement remplacé.

• le niveau d'huile du moteur. Faites toujours l'appoint jusqu'au niveau maxi.
• l'absence de fuites d'essence et d'huile,
• Le niveau d'essence. Il est recommandé de faire le plein avant chaque utilisation.
• la sécurité de l'environnement,
• l'absence de vibrations et de bruits anormaux.

2. Contrôles périodiques

Des entretiens périodiques sont nécessaires pour un fonctionnement efficace et sûr de votre motobineuse :

• le contrôle régulier du niveau d'huile moteur (avant chaque utilisation), ainsi que sa vidange périodique,
• le nettoyage/remplacement de la bougie d'allumage,
• le nettoyage/remplacement de la bougie d'allumage.

Le tableau suivant vous indique les fréquences d'entretien périodique s'appliquant à votre motobineuse.

Avant toute opération d'entretien, arrêtez le moteur et débranchez le capuchon de bougie.

	Avant chaque utilisationAprès chaque utilisation	Toutes les 10 h	Toutes les 25 hou annuellement
Huile moteur	Vérifier le niveauFaire l'appoint	Vidanger / replacer
Filtre à air	Vérifier / nettoyer		Remplacer si nécessaire
Bougie			Vérifier / nettoyerRemplacer si nécessaire
Extérieur de la motobineuse	Vérifier le bon étatNettoyer		Entretien préventif avantstockage hivernal
Visserie	Contrôler / desserrer

Le meilleur entretien est avant tout un nettoyage régulier de votre motobineuse après chaque utilisation.

Le réglage ponctuel de la commande des gaz pourra également être nécessaire.

De même, des interventions plus techniques, requérant des outillages et équipements spéciaux, seront nécessaires après un certain temps d'utilisation : remplacement des masselottes d'embrayage centrifuge, nettoyage/réglage du carburateur, décalaminage du moteur, etc. Vous pourrez bien entendu confier toutes ces opérations à votre Spécialiste/agréé par Outils WOLF.

3. Vidange de l'huile moteur

Procédez à la vidange lorsque le moteur est encore chaud : l'écoulement de l'huile

sera facilité. Déposez l'huile usagée dans une station de récapération/agrée.

Attention à l'huile chaude vidangée!

La première vidange est à effectuer après 10 heures d'utilisation, les vidanges suivantes toutes les 10 heures.

-Mettez le moteur à l'arrêt et vérifiez que le bouchon du réservoir d'essence est bien serré. -Dévissez le bouchon du carter et vidangez la totalité de l'huile dans un bac de récupération en inclinant le moteur vers le goulot de remplissage d'huile (fig. 21).

• Remplissez le plein d'huile, revissez le bouchon du carter d'huile et nettoyez soigneusement.

4. Contrôle de la bougie d'allumage

Pour assurer le bon fonctionnement du moteur, la bougie d'allumage ne doit présenter aucun dépôt et l'écartement de ses électrodes doit être correct.

• Débranchez le capuchon de bougie et dévissez la bougie. - Nettoyez les électrodes à la rose métallique (si nécessaire) et vérifiez leur écartement à l'aide d'une cale : l'écartement doit être compris entre 0,6 et 0,7 mm.

N'hésitez pas à remplacer une bougie usée ou endommagée.

- Remontez et serrez correctement la bougie, rebranchez le capuchon.

5. Nettoyage du filtre à air (fig. 22)

Un élément filtrant encrassé peut être la cause d’un démarrage difficile, d’une perte de puissance, d’un mauvais fonctionnement et d’une usure prématurée du moteur.

Veillez toujours à la propreté et au bon état de l'élément filtrant du filtre à air.

-Fermez le volet de starter (fig. 9). - Dévissez et retirez le couvercle du filtre à air. - Retirez, lavez et séchez l’élement filtrant. - Huilez l’élément filtrant et exprimez-en l’huile en excès en le serrant dans la main. - Remontez l’élément filtrant et réinstallez le couvercle.

21 22

1. Nettoyage et contrôle des frais

• Éliminez terre, débris végétaux et autres saletés du corps de la machine et des fraises. -Lavez la machine, tout particulièrement autour des fraises. En cas d’un nettoyage au jet d'eau (basse pression), veillez à ne pas faire pénétrer l'eau dans le filtre à air, le silencieux d’échappement ou les câbles de commande.
• Redémarrez la machine et faites tourner les fraises quelques instants hors terre pour évacuer l'eau éventuellement présente dans les parties mobiles. -
• Essuyez toutes les surfaces accessibles. -Vérifie

2. Huile moteur

-Renouvelez l'huile moteur (voir § Entretien)

3. Vidange du carburant

La vidange du carburant évite la formation de dépôts dans le carburateur.

Attention Danger! L'essence est hautement inflammable. Ne fumez pas en procédant à la vidange du carburant.

-Vérifiez si le bouchon de replissage d'huile moteur est bien serré.

• Retirez le bouchon de replissage de carburant et vidangez l'essence dans un récipient en inclinant le moteur vers le goulot de replissage de carburant. -Actionnez la pompe d'amorçage à plusieurs reprises pour évacuer le carburant restant vers le réservoir.
• Inclinez à nouveau le moteur vers le goulot de replissage de carburant pour recueillir le carburant restant dans le récipient.
• Remettez le bouchon de replissage de carburant et resserrez-le à fond.

4. Remisage

-Enduisez d'une légère couche d'huile les pièces et autres pièces pouvant rouiller.

-Huilez les câbles de commande et toutes les pièces mobiles visibles. - Contrôlez la bougie d’allumage, nettoyez-la ou remplacez-la si nécessaire. Avant de la remettre en place, versez quelques gouttes d’huile moteur propre dans le cylindre et tirez lentement deux ou trois fois sur le lanceur pour bien répartir l’huile à l’intérieur du cylindre. - Remontez la bougie d’allumage. - Tirez doucement sur le lanceur jusqu’à partir la résistance du point de compression et laissez dans cette position : ainsi les soupapes seront fermées et protégeront l’intérieur du moteur. - Rangez votre motobineuse dans un

endroit propre et sec et recouvre-la pour la protéger de la poussière.

5. Remise en service

• Démontez la bougie et assechez-la. - Tirez plusieurs fois sur le lanceur pour éliminer l'huile en excédent dans le cylindre.
• Remontez la bougie sèche.
• Vérifiez le niveau d'huile. - Faites le plein de carburant. - Mettez le moteur en marche.

Vous pouvez bien entendu confier toutes ces opérations d'entretien régulier, en particulier le remplacement des résines, à votre Spécialiste/agréé par Outils WOLF.

Celui-ci pourra s'assurer du bon état de votre motobineuse... pour un démarrage au quart de tour à votre prochaine utilisation.

Dépannage courant - pannes et remèdes

La plupart des anomalies de fonctionnement sont dues à des fausses manœuvres, à une mauvaise utilisation de la motobineuse, ou à l'absence de l'entretien normal que nous préconisons. Nous vous donnons ci-dessous les façons simples de déceler quelques dysfonctionnements et d'y. Remédier. Si malgré cela la panne persistait, nous vous conseillons de vous adresser à votre Spécialiste/agréé par Outils WOLF.

Dépannage courant - PANNES et remèdes

Dysfonctionnements	Origines probables	Remède
Le moteur ne démarre pas :	Le commutateur "O/I" est-il sur "I"? Y a-t-il suffisamment d'essence dans le réservoir ? La bougie est-elle encrassée ? Le moteur est-il noyé ?	Placer le commutateur sur "I". Faire le plein de carburant. Nettoyer la bougie d'allumage. Placer le commutateur sur "O", Ouvrir le starter, Maintenir la commande de gaz sur MAXI, Actionner 3 à 5 fois le lanceur, Mettre en marche le moteur en se reportant au § Mise en marche du moteur.
Le moteur manque de puissance ou n'atteint pas son régime	Le starter est-il ouvert ? Le filtrte à air est-il obstrué ?	Ouvoir le starter. Nettoyer l'élement filtrant.
Les frais n'embrayent pas	La commande est-elle déréglée ?	Régler la butée du cable de commande.

Dans le cadre d'un usage non professionnel, et sous réserve que l'utilisation et l'entretien soient conformes aux prescriptions citées dans la notice d'instructions fournie avec chaque appareil, Outils WOLF - 67165 WISSEMBOURG CEDEX offre, en sus des garanties légales notamment celle concernant les défauts cachés et les vices rédhibitoires (Art. 1641 à 1649 du Code Civil) et la garantie de la conformité du bien au contrat due par le vendeur au consommateur (Art. L 211-4 à L 211-14 du code de la consommation), une garantie contractuelle :

• de 2 ans sur votre motobineuse pour tout défaut de matière et de fabrication selon les modalités précisées ci-dessous. Cette garantie est assurée par l'intermédiaire du réseau de Spécialistes agréés par Outils WOLF. L'attention de l'utilisateur est attirée sur les recommandations essentielles contenues dans la notice d'instructions fournie avec chaque motobineuse, qu'il est absolument indispensable d'observer et de respecter pour un bon fonctionnement de l'appareil et bénéficier de la garantie contractuelle. Cette garantie est limitée au pays d'achat.

NB: Lorsque la motobineuse est utilisée dans un cadre professionnel, la garantie contractuelle accordée se limite à la garantie légale.

La garantie contractuelle pour une durée de 2 ans à partir de la date d'achat de l'appareil n'est accordée que sous réserve du strict respect des indications des points 1 à 4.

1. La carte de garantie est à remplir par le vendeur au moment de l'achat.
2. La carte de garantie doit être renvoyée par l'utilisateur, dûment complétée, dans un délai de 8 jours francs après l'achat, à Outils WOLF - Service Garantie - 5 rue de l'Industrie - BP 80001 - 67165 WISSEMBOURG CEDEX.
3. La motobineuse est employée dans des conditions normales d'utilisation, dans un usage non professionnel. Sont donc notamment exclues les machines utilisées par les entreprises paysagistes, les collectivités locales, les municipales ainsi que les machines destinées à la location payante ou au prêt gratuit.
4. L'entretien et l'utilisation de votre motobineuse sont conformes aux prescriptions de la notice d'instructions.

L'utilisateur doit prendre conscience et respecter les instructions figurant sous l'intitulé "Pour votre sécurité et celle des autres".

Tout défaut de matière et de fabrication, reconnu comme tel par Outils WOLF, sera réparé gratuitement (pièces et main-d'œuvre) auprès des Spécialistes agréés par Outils WOLF, sur présentation du talon de la carte de garantie et du justificatif d'achat. Tous frais éventuels d'immobilisation, de transport de l'appareil ou des pièces défectueuses restent à la charge de l'utilisateur.

La remise en état de la motobineuse ou le remplacement des pièces défectueuses dégage Outils WOLF de toute autre obligation de garantie contractuelle. Elle exclut particulièrement toute autre revendication ou dérogation au contrat de vente.

Pour toute réclamation invoquant le bénéfice de la garantie contractuelle de 2 ans, la facture d'achat peut être exigée. Les pièces faisant l'objet d'une demande de garantie doivent être conservées et tenues à disposition de la Société Outils WOLF par le Spécialiste/agréé par Outils WOLF ayant effectué la réparation durant une période de 4 mois suivant la date de la demande de garantie. Les pièces seront uniquement transmises aux Outils WOLF sur leur demande, dans ces 4 mois. Outils WOLF decline toute responsabilité en particulier en matière de responsabilité civile résultant de l'utilisation de votre motobineuse, notamment pour les cas suivants :

• pour tout démontage, modification ou adjonction de pièces "non d'origine" y compris les raisées. En tout état de cause, la garantie Outils WOLF ne pourrait être invoquée en cas d'accident, de casse, de troubles de fonctionnement dus à l'utilisation de pièces non fabriquées, fournies ou homologuées par Outils WOLF.
• pour tout dommage résultant du non-respect des instructions d'utilisation et d'entretien (notamment les révisions courantes) qui sont énoncées dans la notice d'instructions.

Cette garantie ne couvre pas les points suivants : - toute usure normale des pièces, notamment bougies, corde de lanceur, éléments de filtre à air et de filtre à essence, silencieux d'échappement,

joints et membranes, fraises et pièces d'accouplement, câbles et gaines, courroies, bandages de roues, garnitures d'embrayages, etc.

• les perceptions subjectives reconnues sans danger pour l'utiliser et sans conséquence pour la qualité du produit, telles que bruits, vibrations, défauts fonctionnels ou autres considérations d'ordre esthétique, ainsi que les décolorations, oxydations et corrosions résultats des conditions de stockage et du vieillissement et les traces de suintement d'huile,
• les avaries dues à un défaut d'entretien, à l'inexpérience de l'utilisateur ou à une utilisation non conforme,
• les opérations d'entretien périodique à caractère préventif, telles que définies dans la notice d'instructions.

Tout démontage, toute modification ou adjonction de pièces "non d'origine", y compris les pièces, annule tout droit à l'ensemble de la garantie. Il en est de même pour tout dommage résultant du non-respect des instructions d'utilisation et d'entretien qui sont énoncées dans la notice d'instructions jointe à votre motobineuse.

Comment faire valoir votre droit à cette garantie contractuelle de 2 ans?

Sous réserve des conditions de garantie :

1. Lors de l'achat, faites remplir la carte de garantie qui est jointe à la notice d'instructions (date d'achat, cachet et signature du vendeur, modèle et n^ de série). Conservez votre facture d'achat.
2. Retournez la carte de garantie dûment complète, dans un délai de 8 jours francs après l'achat, à Outils WOLF - Service Garantie - 5 rue de l'Industrie - BP 80001 - 67165 WISSEMBOURG CEDEX.
3. Conservez précieusement le talon de la carte de garantie et le justificatif d'achat.
4. En cas de dommage amenant une intervention sous garantie, adressez-vous à votre Spécialiste agréé par Outils WOLF (ou liste sur demande à Outils WOLF - 5 rue de l'Industrie - BP 80001 - 67165 WISSEMBOURG CEDEX) en y portant la motobineuse, le talon et le justificatif d'achat.

Ces garanties contractuelles viennent en sus de la garantie légale des défauts cachés et vices rédhibitoires régis par les articles 1641 à 1649 du code civil et de la garantie de conformité du bien au contrat due par le vendeur au consommateur régis par les articles L 211-4 à L 211-14 du code de la consommation.

« Article L 211-4 du code de la consommation :

Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

« Article L 211-5 du code de la consommation :

Pour être conforme au contrat, le bien doit :

1° Etre propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant : - correspondre à la description donnée par le vendeur et posséder les qualités que celui-ci présentées à l'acheteur sous forme d'échantillon ou de modèle; - présenter les qualités qu'un acheteur peut légitimement attendre eu

égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage;

Présenter les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

« Article 1641 du code civil :

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.

« Article 1648 du code civil :

L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur, dans un délai de deux ans à compter de la découverte du vice.

Dans un constant souci d'amélioration de ses produits, Outilis WOLF se réserve le droit de modifier sans préavis les spécifications des modèles génére. Photos et illustrations non contractuelles.

Outilis WOLF S. A. S. - 5 rue de l'Industrie - BP 80001 - F-67165 WISSEMBOURG CEDEX - R. C. S. STRASBOURG B 708 503 131
