N37M - Tondeuse électrique WOLF - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tondeuse électrique poussée
Marque	WOLF
Modèle	N37M
Largeur de coupe	37 cm
Hauteurs de coupe	10 positions, de 20 à 60 mm
Moteur	Électrique asynchrone avec frein
Alimentation	230 V ~ 50 Hz
Puissance nominale	1300 W
Intensité nominale	6,0 A
Régime moteur	2950 min⁻¹
Contenance du sac de ramassage	35 L
Encombrement (guidon monté)	130 x 41 x 100 cm
Encombrement (guidon replié)	80 x 41 x 37 cm
Masse	16 kg
Niveau de pression acoustique	79 dB(A)
Niveau de vibrations au guidon	2,5 m/s²
Fonctions principales	Ramassage arrière, mulching (paillage)
Entretien et nettoyage	Nettoyage après chaque tonte avec brosse ou chiffon ; ne jamais utiliser d'eau ; vérifier le serrage des vis et de la lame
Sécurité	Frein électromagnétique (arrêt lame < 3 s), levier de sécurité à action maintenue, bouclier de sécurité, indicateur de remplissage du sac
Pièces détachées et réparabilité	Lame de rechange réf. NR37 ; câble surmoulé VV25/VV50 ; utiliser uniquement des pièces d'origine WOLF ; révision par un Spécialiste Agréé
Informations générales	Garantie contractuelle 3 ans (extensible à 5 ans sous conditions) ; fabrication conforme aux directives CE

FOIRE AUX QUESTIONS - N37M WOLF

Quelle est la largeur de coupe de la tondeuse N37M ?

La largeur de coupe est de 37 cm, comme indiqué dans les caractéristiques techniques.

Comment régler la hauteur de coupe ?

Arrêtez le moteur et immobilisez la lame. Tirez le levier de réglage vers l'extérieur, choisissez la hauteur souhaitée parmi les 10 positions (20 à 60 mm), puis repoussez le levier vers l'intérieur.

Puis-je utiliser un prolongateur électrique ?

Oui, utilisez un câble à 2 ou 3 conducteurs de section minimale 1 mm², isolation H05-RN-F/H05-RR-F/H05-VV-F, longueur maximale 50 m. Ne pas utiliser plusieurs prolongateurs en série. Un dispositif de protection (RCD ≤ 30 mA) est conseillé.

Comment mettre en marche la tondeuse ?

Placez-vous derrière le guidon. Appuyez sur le bouton de sécurité et maintenez-le enfoncé, puis amenez le levier vers le guidon. Relâchez le bouton, la tondeuse démarre. Pour arrêter, relâchez le levier ; le frein électromagnétique arrête la lame en moins de 3 secondes.

Que faire si la tondeuse vibre fortement ?

Arrêtez immédiatement le moteur, débranchez la prise et vérifiez l'état de la lame. Si elle est endommagée, remplacez-la par une lame d'origine WOLF réf. NR37.

Comment utiliser le mode mulching ?

Retirez le sac de ramassage et tournez le sélecteur en position mulching. Conseil : utilisez ce mode 1 à 2 fois par an, par temps sec, et ne coupez jamais plus de 20 mm d'herbe à la fois.

Comment nettoyer la tondeuse ?

Après chaque tonte, nettoyez le châssis, les roues et le volet avec une brosse ou un chiffon. Ne jamais utiliser de jet d'eau car l'appareil est électrique.

Quelle est la puissance du moteur ?

Le moteur électrique asynchrone développe une puissance nominale de 1300 W sous 230 V.

Comment replier le guidon pour le rangement ?

Retirez tout surcharge du guidon (surtout le câble). Démontez dans l'ordre inverse du montage en libérant les écrous-papillon et boutons. Gardez les doigts éloignés des articulations pour éviter les blessures.

Où trouver le numéro d'identification de la tondeuse ?

Le numéro d'identification se trouve sur la plaque signalétique apposée sur le châssis. Notez-le pour toute intervention auprès d'un Réparateur Agréé WOLF.

MODE D'EMPLOI N37M WOLF

Avant de vous mettre à tondre, lisez attentivement les instructions d'utilisation et respectez surtout les conseils relatifs à votre sécurité et à celle des autres. Conservez précieusement ce livre pour des consultations ultérieures.

Cette tondeuse est uniquement destinée à la tonte de l'herbe. Tout autre usage en dehors de la tonte de toute surface engazonnée et non conforme à la notice est à proscrire.

Explication des pictogrammes

a. ATTENTION! b. Avant utilisation, lire et observer rigoureusement les instructions de la notice. c. Risque de sectionnement des doigts. d. Arrêter le moteur et débrancher le câble d'alimentation avant de procéder à toute opération de maintenance ou de réparation. e. Risque de projection d'objets. f. Tenir les tiers à l'écart de la zone dangereuse. g. Risque de choc électrique. h. Maintenir le câble d'alimentation éloigné de la lame de coupe. En cas de coupure du câble, le débrancher immédiatement de la prise de courant. i. Les déchets d'équipements électriques et électroniques font l'objet d'une collecte sélective.

Introduction: p. 2 Pourvoiresecuriteetcellesdesautres: p. 5 Caracteristiques techniques: p. 11 Description: p. 12 Préparation et prise en main: p. 12 Utilisation: p. 16 Entretien: p. 20 Dépannage courant, les pannes et leurs remèdes: p. 23 Conditions générales de garantie: p. 24 Déclaration "C. E." de conformité : p. 28

• Notre tondeuse doit être utilisée conformément à la présente notice d'utilisation.
• Cette tondeuse est prévue pour l'utilisation et l'entretien des pelouses. Afin d'éviter d'exposer l'utilitaire à des dangers, cette tondeuse ne doit pas être utilisée :
• pour tailler des buissons, des haies, des arbustes et des plantes grimpantes
• pour tondre du gazon sur terrasses de toit ou en bacs
• pour dégager des chemins ou des allées (aspiration, soufflage, déneigement)
• pour hacher et déchiqueter des déchets de bois ou de haies.
• Familiarisez-vous avec ses commandes. Étudiez soigneusement son fonctionnement pour pouvoir arrêter rapidement le moteur.
• Informez-vous à propos de la réglementation en vigueur dans votre localité : certaines mesures concernant le niveau sonore interdisent la tonte durant certaines tranches horaires.
• Ne portez jamais de vêtements amples durant la tonte. Équipez-vous de chaussures fermées, solides et antidérapantes. Portez également des pantalons longs.
• Ne conduisez pas trop près des fossés, sur des terrains meubles ou comptant des risques de renversement.
• Les adolescents de moins de 16 ans, ainsi que les personnes non familiarisées avec la tondeuse, ne doivent pas utiliser la machine. Ne confiez jamais votre tondeuse à une personne n'ayant pas pris connaissance de la notice d'utilisation.
• N'utilisez pas la tondeuse si vous êtes fatigué ou malade. Évitez également de le faire si vous avez bu des boissons alcoolisées ou pris des médicaments.
• L'utilisateur ou l'opérateur est

responsable des blessures causées à un tiers ou des préjudices survenant à ses biens par votre tondeuse. Veillez à ce que personne ne puisse être blessé par des projections de pierres ou d'autres objets lors de la tonte. Gardez les enfants à distance et évitez la présence de personnes ou d'animaux à proximité de la tondeuse lors de son utilisation. - N'enlevez jamais les étiquettes ou les éléments de sécurité.

2. Le prolongateur :

• Vous utiliserez un câble d'alimentation électrique souple à 2 ou 3 conducteurs de section minimale 1mm² et une qualité d'isolation répondant à la désignation H05-RN-F, H05-RR-F ou H05-VV-F. Attention! L'utilisation d'un prolongateur de section inférieure aurait pour effet de provoquer une chute de tension anormale. Le moteur chaufferait et risquerait des avaries graves.
• Le socle mobile monté sur le prolongateur ne doit pas être plus léger que celui prescrit pour l'alimentation de la tondeuse (230V 10/16A) et doit être protégé contre les projections d'eau.
• Utilisez toujours un prolongateur dont la longueur est adaptée à votre terrain. N'utilisez pas plusieurs prolongateurs en série. N'utilisez pas de prolongateur dépassant 50m.

Nous vous recommandons l'utilisation d'un prolongateur couple surmoulé Outils WOLF, disponible en 25 m et 50 m (réf. VV25 et VV50).

• Pour un fonctionnement sur de la tondeuse, il est conseillé d'utiliser un dispositif de protection à courant de défaut (RCD) dont le courant de coupure est inférieur ou égal à 30 mA.

3. Avant de TONDRE :

• Dégagez la pelouse des corps étrangers, pierres, bois, ferrailles, fils, os, plastiques, branches et autres débris pouvant être projetés

par la tondeuse. Supprimer aussi les branches basses pouvant blesser les yeux.

• Avant chaque tonte, assurez-vous du bon état de la lame de coupe et de son serrage.
• Vérifiez régulièrement le bon état du câble souple d'alimentation électrique. N'utilisez-le que s'il est en bon état. N'utilisez jamais de prolongateur représentant des signes de détérioration ou de vieillissement. Ne confiez la réparation du prolongateur qu'à un spécialiste.
• N'écrasez pas le câble d'alimentation électrique à des encoignures de portes ou de fenêtres.

4. La mise en MARCHE :

• La tondeuse doit être obligatoirement pourvue du système de ramassage ou de son bouclier de sécurité.
• Pour mettre en marche le moteur, amenez la tondeuse sur une surface plane.
• Ne mettez en marche le moteur que lorsque vos pieds se trouvent à une distance de la lame de coupe.
• Évitez de mettre en marche le moteur dans de l'herbe haute. Lors de la mise en marche du moteur, évitez de faire basculer la tondeuse. Si cela avait exceptionnellement arrivé, faites en sorte que le système de coupe soit dirigé du côté opposé à celui où vous vous trouvez.

5. La TONTE

• Dans la mesure du possible, évitez de tondre sur gazon humide.
• Maintenez toujours le câble d'alimentation électrique éloigné de la lame de coupe.
• Ne laissez pas frotter le câble d'alimentation électrique sur des arêtes et des objets pointus ou tranchants.
• Évitez les obstacles tels que taupinières, souches, cordures, socles bétonnés qui ne peuvent pas être coupés par la lame et qui risqueraient d'endommager le système de coupe. Soyez également attentif aux corps étrangers pendant la tonte.

Si malgré ces précautions vous deviez néanmoins heurter un corps étranger, arrêtez immédiatement la tondeuse, retirez la fiche d'alimentation électrique, attendez l'arrêt complet de la lame de coupe avant de vérifier son état, puis de réparer les dégâts eventuels. Procédez de même lorsque la tondeuse vibre fortement pour cause de déséquilibre.

• Ne tondez qu'en plein jour, ou avec un bon éclairage artificiel.
• Gardez toujours la distance de sécurité minimale donnée par les longerons du guidon. Soyez extrêmement prudent lorsque vous tondez en reculant ou tirez la tondeuse à vous.

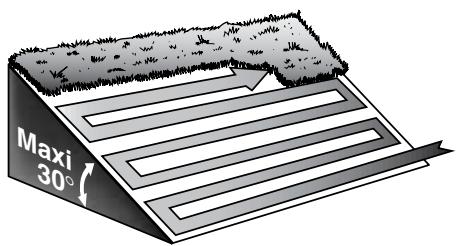

• Soyez également particulièrement prudent si vous devez tondre en pente : tondez toujours perpendiculairement à celle-ci. Ne courez jamais, mais avancez lentement et changez de direction avec beaucoup de précautions. La tonte sur des pentes trop abruptes est à proscrire. Respectez le schéma de tonte ci-dessous:

• ATTENTION! Ne mettez jamais ni main, ni pied sous le carter de coupe, ainsi que sous les pièces tournantes. Tenez-vous toujours à l'écart de l'ouverture d'éjection.
• Bien que freinée, la lame de coupe continue de tourner par inertie durant quelques secondes lorsque la tondeuse est mise à l'arrêt.
• Arrê âble d'alimentation électrique est emmêlé ou endommagé. Ne touchez jamais le câble endommagé tant qu'il n'est pas débranché du secteur.
• Arrétez le moteur et attendez l'arrêt complet de la lame de coupe avant de retirer le bac de ramassage. Une fois la vidange effectuée, veillez à bien repositionner le bac de ramassage.
• Le levier de mise en marche du moteur est un dispositif de sécurité à action maintainue : ne jamais le bloquer.
• Si la tondeuse doit être soulevée ou transportée, arrêtez le moteur. Par précaution, retirez la fiche d'alimentation électrique.
• Pour déplacer la tondeuse en dehors de la pelouse, arrêtez le moteur.
• Ces précautions sont indispensables pour votre sécurité. Les recommandations mentionnées ne sont toutefois pas exhaustives; à tout moment utilisez votre tondeuse à bon escient.

6. Apres la TONTE:

• Ne laissez jamais la tondeuse sans surveillance. Dès que vous avez fini de tondre, retirez la fiche d'alimentation électrique avant de ranger la tondeuse.

7. L'entretien :

• Maintenez toujours la tondeuse et ses différents accessoires en parfait état de marche.
• Avant tout nettoyage ou entretien de la tondeuse, arrêtez le moteur et retirez la fiche d'alimentation électrique.
• Vérifiez régulièrement le bon serrage des vis de fixation et boulons apparents de la tondeuse, ainsi que ceux de fixation de la lame.
• Cette tondeuse est un appareil électrique : ne la nettoyez jamais au jet d'eau !
• N’entreposez pas votre tondeuse dans un local humide.
• N'utilisez que des pièces de rechange d'origine Outils WOLF : elles sont à même de vous garantir le respect des normes de sécurité en vigueur.
• Apportez un couteau sur la lame, celle-ci est à changer impérativement.

Par mesure de sécurité, faites vérifier toute tondeuse par un Spécialiste Agréé Outils WOLF.

En cas de non respect de ces recommandations, vous pourriez provoquer des dégâts à votre tondeuse ou même vous occasionner de graves blessures corporelles.

8. Responsabilité :

• En cas d'utilisation non conforme à la notice et à la réglementation en vigueur, Outils WOLF décline toute responsabilité.
• Vous ne devez pas effectuer de modifications sur votre tondeuse sans accord préalable de la part des Outils WOLF. Toute modification non autorisée par Outils WOLF peut rendre la tondeuse dangereuse et conduire à de sévères blessures lors de l'utilisation.

IMPORTANT! En cas de remplacement de pièces, n'utilise que des pièces d'origine Outils WOLF. La qualité du travail effectué, la longévité de la tondeuse et votre sécurité en dépendent. L'utilisation de toute pièce "non d'origine", en plus des risques encourus par l'utilisateur, entraînerait l'annulation de la garantie pour tout dommage en résultat. La société Outils WOLF décline toute responsabilité en cas d'accident du à l'utilisation d'une pièce "non d'origine".

9. L'identification de votre tondeuse :

• Vous trouverez le numéro d'identification de votre tondeuse sur la plaque signalétique apposée sur le châssis. Communiquez ce numéro à votre Revendeur-Réparateur en cas d'intervention sur la tondeuse.

Ce signe vous indiquera les conseils qui concernent votre sécurité. Ce signe vous indiquera les conseils qui concernent la longévité de votre tondeuse.

	N34M	N37M
Largeur de coupe	34 cm	37 cm
Hauteurs de coupe	de 20 à 60 mm en 10 positions
Moteur	Electrique asynchrone frein
Alimentation	230 V~ 50 Hz
Puisance nominale	1200 W	1300 W
Intensité nominale	5,5 A	6,0 A
Régime	2950 min-1
Contenance du sac de ramassage	35 l
Encombrement L x I x H
- guidon monté	127 x 38 x 100 cm	130 x 41 x 100 cm
- guidon replié	72 x 38 x 36 cm	80 x 41 x 37 cm
Masse	15 kg	16 kg
Niveau de pression acoustique au poste de conduite*	77 dB (A)	79 dB (A)
Niveau de vibrations au guidon**	2,5 m/s2(Aeq)

• Norme de référence pour les mesures : EN836 ** Normes de référence pour les mesures : EN 1033 - EN836

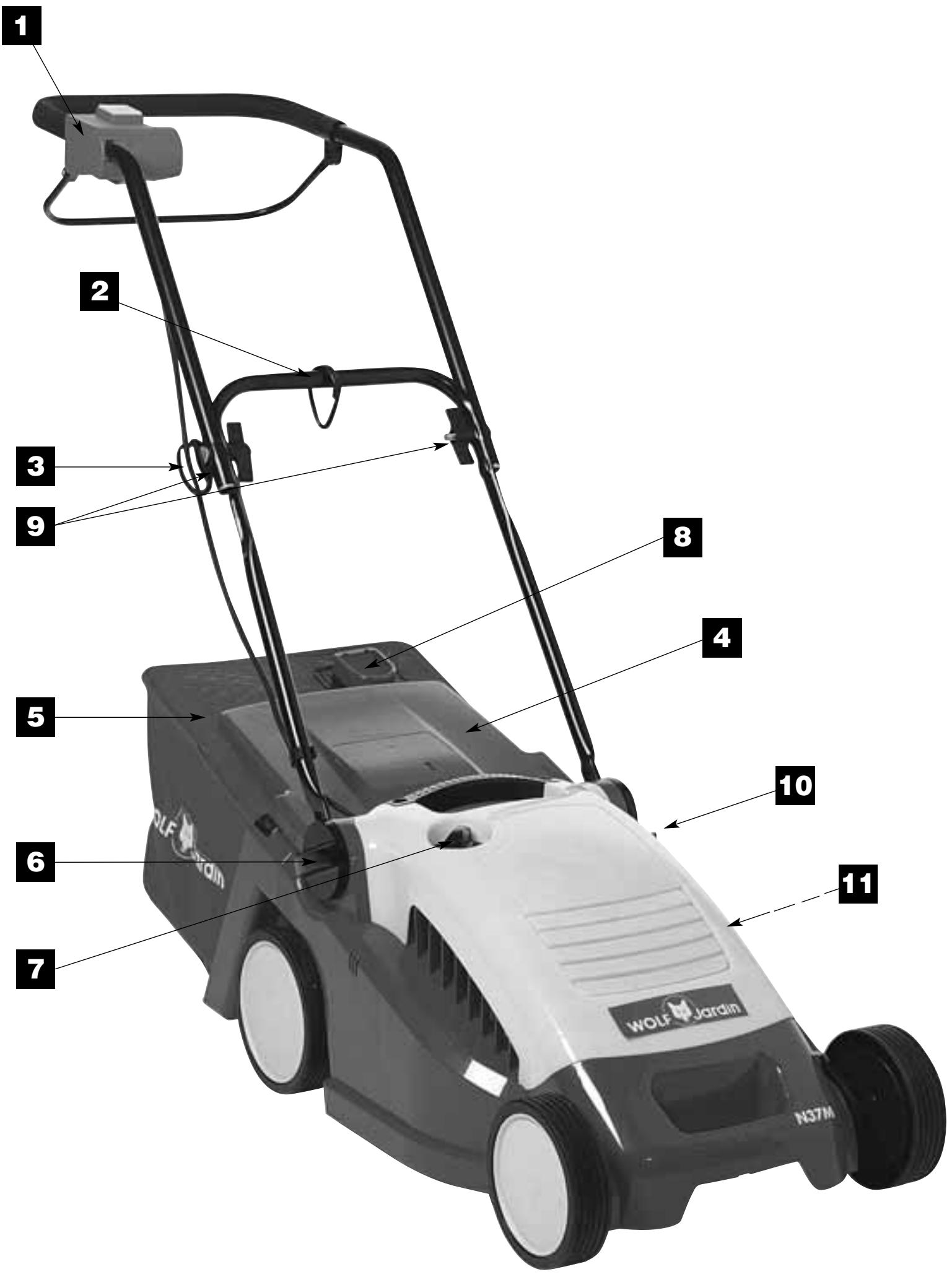

1. Unité de mise en marche
2. Anneau fixe-câble
3. Guide-cable
4. Bouclier de sécurité
5. Sac de ramassage
6. Fixation inférieure du guidon
7. Sélecteur de système de tonte
8. Indicateur de remplissage (N37M)
9. Réglage de la hauteur et assemblage du guidon
10. Réglage de la hauteur de coupe
11. Indication de la hauteur de coupe

■ Accessoires et PIECES de rechange

Câble surmoulé spécial jardin : VV25 / VV50

Lame pour N34M : NR34

Lame pour N37M : NR37

Fixation et réglage du guidon à la hauteur souhaitée :

• Dépliez le guidon et fixez la partie inférieure en serrant bien les boutons (Fig. 1).
• Régalez le guidon à la hauteur souhaitée (Fig. 2).
• Relevez la partie supérieure du guidon et fixez-la en serrant fermement les écrous-papillon (Fig. 3).

SAC de ramassage

• Engagez le bec dans l'ouverture par la face arrière du volet (Fig. 4) et positionnez-le (Fig. 5).
• Appuyez par l'arrière pour assurer son verrouillage sur le volet (Fig. 6).

Quel prolongateur utiliser ?

• Utilisez un câble à 2 ou 3 conducteurs de section minimale de 1mm² avec une qualité minimale d'isolation répondant à la désignation H05-RN-F, H05-RR-F ou H05-VV-F, et dont la longueur est adaptée à votre terrain.
• N'utilisez pas plusieurs prolongateurs en série. N'utilisez pas de prolongateur dépassant 50m.

L'utilisation d'un cable de section inférieure ou de longueur supérieure aurait pour effet de provoquer une chute de tension anomale. le moteur chaufferait et risquerait des avaries graves.

• Le socle mobile monté sur le prolongateur ne doit pas être plus léger que celui prescrit pour l'alimentation de votre tondeuse (230 V - 10/16A), et doit être protégé contre les projections d'eau.

Conseil : nous vous recommandons l'utilisation du câble surmoulé spécial jardin Outils WOLF, disponible en 25 m et 50 m (réf. VV25 et VV50).

Raccordement du câble :

• Raccordez la prise mobile du câble à l'unité de mise en marche et attachez le mousqueton sur l'anneau fixe-câble. Pour fixer un câble sans mousqueton, passez une boucle dans le fixe-câble (Fig. 7 et 8).
• Raccordez le câble à une prise de courant 230V du réseau. Votre tondeuse présente une isolation de la classe II et peut donc être raccordée à une prise sans terre.

• Pour un fonctionnement sûr de votre tondeuse, il est conseillé pour son raccordement, d'utiliser en amont du prolongateur, un dispositif de protection à courant de défaut (RCD), dont le courant de coupure est inférieur ou égal à 30 mA.

Tondez de préférence lorsque l'herbe est sèche. Tondez l'herbe humide ou haute une première fois à une hauteur de coupe élevée puis effectuez un deuxième passage à la hauteur définitive souhaitée. La valeur < 40 ~mm correspond au réglage optimal de la hauteur de coupe.

Réglage de la hauteur de COUPE :

Effectuez ce réglage uniquement si le moteur est arrêté et la lame de coupe immobilisée.

• Tirez le levier de réglage vers l'extérieur (Fig. 9).
• Réglez à la hauteur de coupe souhaitée (Fig. 10).
• Repoussez le levier vers l'intérieur (Fig. 11).

Mise en MARCHE de la tondeuse :

Mettez toujours la tondeuse en marche sur une surface plane. Si vous devez la démarrer dans de

l'herbe haute, appuyez légèrement sur le guidon, de manière à ce que le moteur ne soit pas surchargé (Fig. 12).

Mise en marche :

• Placez-vous derrière le guidon (comme en position de travail).
• Appuyez sur le bouton (<1> Fig. 13) et maintenez-le enfoncé.
• Amenez le levier vers le guidon (<2> Fig. 13) et relâchez le bouton.

Arrêt :

• L'chez le levier.

Sécurité :

Le moteur de votre tondeuse est équipé d'un frein électromagnétique. Ce dispositif de sécurité permet d'arrêter très rapidement le moteur et la lame (en moins de 3 secondes) en relachant simplement le levier de mise en marche.

Pour TONDRE

Déroulez entièrement le cable d'alimentation et disposez-le en boucles au sol. Lorsque vous tondez, veillez à ce que le cable électrique soit toujours tiré derrière vous, du côté déjà tondu (Fig. 14). De préférence, le cable devrait toujours être posé sur un espace découvert afin qu'il soit visible de loin (terrasse, pelouse tondu, allée...).

Pour éviter de sectionner le cable, l'anneau fixcable permet de faire passer facilement le cable d'un côté ou de l'autre lorsque vous changez de direction.

Faites demi-tour sur une partie déjà tondue pour ne pas écraser l'herbe.

Faites des passages parallèles qui se chevauchent toujours légèrement avec la roue.

Ne mettez jamais ni main, ni pied sous le carter de coupe lorsque le moteur tourne.

Effectuez ce réglage uniquement si le moteur est arrêté et la lame de coupe immobilisée.

• Tournez le sélecteur de système de tonte en position (Fig. 15).

Mise en place du sac de ramassage :

Effectuez cette opération uniquement si le moteur est arrêté et la lame de coupe immobilisée.

• Soulevez le bouclier de sécurité.
• Accrochez le sac de ramassage au chassin en veillant à bien positionner les crochets dans les encoches (Fig. 16).
• Laissez ensuite redescendre le bouclier de sécurité sur le sac.

Vidange du sac de ramassage :

-Lorsque le sac de ramassage est plein, relâchez le levier de mise en marche pour arrêter la rotation de la lame.

• Soulevez le bouclier de sécurité, décrochez et retirez le sac de ramassage pour le vidanger. Habituez-vous à déceler le moment où le remplissage du sac est atteint et arrêtez-vous avant que l'herbe ne commence à s'accumuler sous le châssis. Le sac de ramassage du modèle N37M dispose d'un indicateur de remplissage (Fig. 17). L'indication apparait lorsque l'herbe ne pénètre plus à l'intérieur du sac.

TONDRE sans ramassage (mulching):

Le "mulching" consiste à couper l'herbe à plusieurs reprises à l'aide d'un système de coupe spécial et de la restituer au sol. Il n'y a donc pas de déchets à évacuer. De plus, le paillage qui en résulte, protège la pelouse contre le dessèchement.

Attention!

Le "mulching" n'est pas recommandé si la pelouse est feutrée ou en présence de mousse. L'herbe coupée resterait en surface et ne pourrait pas être absorbée par le sol.

Dans ce cas il convient de passer régulièrement le scarificateur et de répandre de l'engrais sur la pelouse.

Effectuez ce réglage uniquement si le moteur est arrêté et la lame de coupe immobilisée.

• Retirez le sac de ramassage.
• Tournez le sélecteur de système de tonte en position (Fig. 15).

Conseil :

• Effectuez le "mulching" 1 à 2 fois par an en fonction de la croissance de la pelouse. L'herbe ne doit pas être trop haute, ni trop humide. Avancez lentement. Veillez à ce que les passages de la tondeuse se chevauchent.
• Ne coupez jamais plus de 20 mm d'herbe à la fois.

Le meilleur entretien est avant tout un nettoyage régulier de la tondeuse après chaque tonte (chassis, roues, dispositif de réglage de la hauteur de coupe, volet mobile du système de coupe...).

Nettoyage:

Votre tondeuse est un appareil électrique : ne la nettoyez jamais au jet d'eau !

Avant de procéder à l'entretien de votre tondeuse, retirez la prise de courant.

-Nettoyez la tondeuse avec une brosse ou un chiffon après chaque tonte (Fig.18). -Nettoyez le volet mobile régulièrement avec une balayette (Fig.19).

Remplacement de la LAME

Avant toute opération sur le système de coupe, retirez la de la prise de courant et des gants de protection.

• Avec une clé de 10 mm, retirez les vis de fixation de la lame (Fig. 20).
• Remplacez la lame et resserrez les vis (couple dynamométrique à appliquer : 8 à 10 Nm).

Effectuez ces opérations très soigneusement. N'utilisez que des pièces d'origine Outils WOLF.

Après un choc sur la lame, celle-ci est à replacer impérativement. Des microfissures provoquées par le choc peuvent entraîner la rupture ultérieure de la lame si elle n'est pas replacée.

Une fois la tonte terminée, nettoyez intégralement votre tondeuse.

Conseil: faites réviser votre tondeuse dès l'automne par un Spéciaste/agree par Outils WOLF.

Remisez ensuite votre tondeuse dans un endroit sec.

Pour réduire l'encombrement de votre tondeuse à des fins de transport ou de stockage, le guidon peut être rapidement replié en respectant l'ordre inverse du montage et en prêtant attention à ne pas endommager le cable.

Veillez à débarrasser le guidon de toute surcharge avant de procéder à son repliage : retirez en particulier le cable d'alimentation que vous auriez éventuellement rangé en l'enroulant autour du guidon. Lorsque vous repliez le guidon, maintenez vos doigts à distance des articulations pour éviter de vous blesser.

Protection de l'environnement - Élimination des déchets (polluants)

La présence de substances dangereuses dans les équipements

Ments électriques et électroniques ont des effets sur l'environnement et la santé.

Les ménages ont leur rôle dans la réutilisation, le recyclage et les autres formes de valorisation des déchets d'équipements électriques et électroniques (DEEE). Ils ont obligation de ne pas se débarrasser des DEEE avec les déchets municipaux non triés et de procéder à leur collecte sélective par les systèmes de reprise et de collecte mis à leur disposition.

Dépannage courant : les PANNES et leurs remèdes

La plupart des anomalies de fonctionnement sont dues à des fausses manœuvres, à une mauvaise utilisation de la tondeuse, ou à l'absence d'un entretien normal que nous préconisons.

Nous vous donnons ci-dessous les façons de déceler quelques dysfonctionnements et d'y remédier. Si malgré cela la panne persiste, nous vous conseillons de vous adresser à l'un de nos Spécialistes Agréés Outils WOLF (liste

sur simple demande à Outils WOLF - 67165 WISSEMBOURG CEDEX).

ATTENTION! Avant toute intervention, arrêtez le moteur et débranchez la fiche de la prise de courant.

DYSFUNCTIONNEMENT	ORIGINES PROBABLES	REMÈDES
La tondeuse est bruyante et émet de fortes vibrations	La lame a été endommagée par un choc	Remplacez la lame (piece d'origine)
	La lame est desserrée	Resserrez les vis (8 à 10 Nm)
Le moteur ne tourne pas	Le courant n'arrive pas au moteur	Vérifiez le raccordement du cable et l'état des fusibles
	Le cable est endommagé	Retirez la fiche de la prise de courant, remplacez ou faites réparer le cable par votre Réparateur Agréé Outils WOLF
La tondeuse coupe mal	La lame est émoussée	Remplacez la lame (piece d'origine)
	La hauteur de coupe est inadaptée	Corrigez le réglage de la hauteur de coupe
Le sac de ramassage se remplit mal	La lame est émoussée	Remplacez la lame (piece d'origine)
	La toile du sac est obstruée	Nettoyez le sac de ramassage
	La hauteur de coupe est inadaptée	Corrigez le réglage de la hauteur de coupe

Garanties contractuelles

Dans le cadre d'un usage non professionnel, et sous réserve que l'utilisation et l'entretien soient conformes aux prescriptions citées dans la notice d'instructions fournie avec chaque tondeuse, Outils WOLF - 67165 WISSEMBOURG CEDEX offre, en sus des garanties légales notamment celle concernant les défauts cachés et les vices rédhibitoires (Art. 1641 à 1649 du code civil) et la garantie de la conformité du bien au contrat due par le vendeur au consommateur (Art. L 211-4 à L 211-14 du code de la consommation), une garantie contractuelle : - de 3 ans sur toute tondeuse et d'une extension jusqu'à 5 ans, soumise à conditions, - de 10 ans sur le carter (10 ans / pièce et 3 ou 5 ans / pièce et main-d'œuvre), pour tout défaut de matière et de fabrication selon les modalités précises ci-dessous. Cette garantie est assurée par l'intermédiaire du réseau de Spécialistes agréés par Outils WOLF. L'attention de l'utilisateur est attirée sur les recommandations essentielles contenues dans la notice d'instructions fournie avec chaque tondeuse, qu'il est absolument indispensable d'observer et de respecter pour un bon fonctionnement de l'appareil et bénéficier de la garantie contractuelle. Cette garantie est limitée au pays d'achat. NB: Lorsque la tondeuse est utilisée dans un cadre professionnel, la garantie contractuelle accordée se limite à la garantie légale. - La garantie contractuelle pour une durée de 3 ans à partir de la date d'achat de la tondeuse n'est accordée que sous réserve du strict respect des indications des points 1 à 4. - L'extension de la garantie contractuelle à une durée de 5 ans à partir de la date d'achat n'est accordée que sous réserve du strict respect des indications des points 1 à 5. 1. La carte de garantie et l'attestation de mise en service sont à remplir par le vendeur au moment de l'achat. 2. L'attestation de mise en service doit être renvoyée par l'utilisateur, dûment complétée, dans un délai de 8 jours francs après l'achat, à Outils WOLF - Service Garantie - 67165 WISSEMBOURG CEDEX. 3. La tondeuse doit être employée dans des conditions normales d'utilisation, dans un usage non professionnel. Sont donc notamment exclues les tondeuses utilisées par les entreprises paysagistes, les collectivités locales, les municipales ainsi que celles destinées à la location payante ou au prêt gratuit. 4. L'entretien et l'utilisation de la tondeuse doivent être conformes aux prescriptions de la notice d'instructions. L'utilisateur doit

prendre connaissance et respecter les instructions figurant sous l'intitulé “Pour votre sécurité et celle des autres”. 5. Durant la 3^e année suivant la date d'achat, et en plus de l'entretien périodique préconisé, il doit être fait procéder à une révision payante de la tondeuse par un Spécialiste/agréé par Outils WOLF et la facture relative à cette révision doit être soigneusement conservée. Les détails des opérations de la révision obligatoire sont notés sur le tableau de l'extension de la garantie à 5 ans dans la notice d'instructions. Tout défaut de matière et de fabrication, reconnu comme tel par Outils WOLF, sera réparé gratuitement (pièces et main-d'œuvre) auprès des Spécialistes agréés par Outils WOLF, sur présentation de la carte de garantie. Tous frais eventuels d'immobilisation, de transport de la tondeuse ou des pièces défectueuses restent à la charge de l'utilisateur. La remise en état de la tondeuse ou le remplacement des pièces défectueuses dégage Outils WOLF de toute autre obligation de garantie contractuelle. Elle exclut particulièrement toute autre revendication ou dérogation au contrat de vente. Pour toute réclamation invoquant le bénéfice de la garantie contractuelle de 3 ans, la facture d'achat peut être exigée. Pour toute réclamation invoquant le bénéfice de l'extension de la garantie à 5 ans, la présentation de la facture de la révision obligatoire est exigée. Les pièces faisant l'objet d'une demande de garantie doivent être conservées et tenues à disposition de la Société Outils WOLF par le Spécialiste agréé par Outils WOLF ayant effectué la réparation durant une période de 4 mois suivant la date de la demande de garantie. Les pièces seront uniquement transmises aux Outils WOLF sur leur demande, dans ces 4 mois. Outils WOLF décline toute responsabilité en particulier en matière de responsabilité civile résultant de l'utilisation de la tondeuse, notamment pour les cas suivants : - pour tout démontage, modification ou adjonction de pièces "non d'origine" y compris les lames. En tout état de cause, la garantie Outils WOLF ne pourrait être invoquée en cas d'accident, de casse, de troubles de fonctionnement dus à l'utilisation de pièces non fabriquées, fournies ou homologuées par Outils WOLF. - pour tout dommage résultant du non-respect des instructions d'utilisation et d'entretien (notamment les révisions courantes) qui sont énoncées dans la notice d'instructions.

• toute usure normale des pièces, lame et pièces d'accouplement, câbles et gaines, courroies, garnitures de frein et d'embrayage, etc.
• les perceptions subjectives reconnues sans danger pour l'utilisateur et sans conséquence pour la qualité du produit, telles que bruits, vibrations, défauts fonctionnels ou autres considérations d'ordre esthétique, ainsi que les décolorations, oxydations et corrosions résultat des conditions de stockage et du vieillissement et les traces de suintement d'huile,
• les avaries dues à un début d'entretien, à l'inexpérience de l'utilisateur ou à une utilisation non conforme,
• les opérations d'entretien périodique à caractère préventif, telles que définies dans la notice d'instructions.

Tout démontage, modification ou adjonction de pièces "non d'origine", y compris les lames, annule tout droit à l'ensemble de la garantie. Il en est de même pour tout dommage résultant du non-respect des instructions d'utilisation et d'entretien qui sont énoncées dans la notice d'instructions jointe à votre tondeuse.

Comment faire valoir votre droit à cette garantie contractuelle de 3 ans ?

Sous respect des conditions de garantie : 1. Lors de l'achat, faites remplir la carte de garantie et l'attestation de mise en service, qui sont jointes à la notice d'instructions. Conservez votre facture d'achat.

1. Retournez l'attestation de mise en service dûment complétée, dans un délai de 8 jours francs après l'achat, à Outils WOLF - Service Garantie - 67165 WISSEMBOURG CEDEX.
2. Conservez la carte de garantie. En cas d'intervention sous garantie, adressez-vous à votre Spécialiste/agréé par Outils WOLF (ou liste sur demande à Outils WOLF - 67165 WISSEMBOURG CEDEX) muni de celle-ci.

Comment faire valoriser votre droit à l'extension de la garantie contractuelle de 3 à 5 ans ?

Durant la 3^e année suivant la date d'achat, faites procéder à une révision de votre tondeuse par un spécialiste/agréé par Outils WOLF et conservez soigneusement la facture relative à cette révision. Les détails des opérations de la révision obligatoire sont notés sur le tableau de l'extension de la garantie 5 ans dans la notice d'instructions.

Ces garanties contractuelles viennent en sus de la garantie légale des défauts cachés et vices rédhibitoires régie par les articles 1641 à 1649 du code civil et de la garantie de conformité du bien au contrat due par le vendeur au consommateur, régime par les articles L 211-4 à L 211-14 du code de la consommation.

Article L 211-4 du code de la consommation :

Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

« Article L 211-5 du code de la consommation :

Pour être conforme au contrat, le bien doit :

Être propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant : - correspondre à la description donnée par le vendeur et posséder les qualités que celui-ci présentées à l'acheteur sous forme d'échantillon ou de modèle;

-présenter les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage; ou présenter les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

Article L 211-12 du code de la consommation :

L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

« Article 1641 du code civil :

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage, que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.

« Article 1648 du code civil :

L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur, dans un délai de deux ans à compter de la découverte du vice.

	TONDEUSE ÉLECTRIQUE
	POUSSÉE	TRACTÉE
Mateur	□ Nettoyage à l'air comprimé : - du compartment moteur / - du bobinage □ Vérification - des connexions électriques / - du ventilateur / - du frein moteur / - des roulements □ Contrôle du serrage des tirants d'assemblage
Tondeuse Lame Hauteurs de coupe Panier de ramassage Roues Entrainnement avance	□ Contrôle du serrage de la visserie □ Vérification : - de l'état et de l'équilibrage (éventuellesment remplacement) - de l'état de l'accoupling de lame (isolation électrique) - de la rondelle d'accoupling (état des ergots) □ Serrage dynamométrique de la vis de fixation □ Nettoyage + graissage □ Nettoyage des grilles d'évacuation d'air □ Suppression du jeu par adjonction de rondelles □ Graissage des paliers	□ Nettoyage / graissage des pignons + cliquets □ Vérifications de l'usure des poulies, si nécessaire remplacement □ Graissage des paliers du réducteur et de l'arbre de transmission □ État de la couroie/remplacement □ Réglage du guide □ État du cable d'avance remplacement / réglage
Sécurité	□ Vérification : - de la tenue des broches de la prise d'alimentation / - du fonctionnement du contacteur de mise en marche - du temps d'arrêt de la lame : < 3 secondes / - du déflecteur de sécurité d'éjection d'herbe

Utiliser uniquement des pièces d'origine Outils WOLF - Vérifier la conformité aux exigences de sécurité.

Selon la directive 98/37/CE du 22/06/98, codifiant la directive 89/392/CEE modifiée,

Nous,

Outils WOLF

5, rue de l'Industrie, 67165 Wissembourg Cedex,

déclarons sous notre propre responsabilité, que les tondeuses électriques, types N34M et N37M, auxquelles cette déclaration se rapporte, satisfont aux exigences essentielles de sécurité et de santé de la directive 89/392/CEE modifiée qui leur est applicable, aux réglementations nationales la transposant, ainsi qu'aux dispositions des autres directives européennes qui leur sont applicables :

• 73/23/CEE du 19/02/73 sécurité des personnes, des animaux et des biens lors de l'emploi de matériels électriques destinés à être employés dans certaines limites de tension
• 89/336/CEE du 03/05/89 compatibilité électromagnétique - 2000/14/CE du 08/05/00 émissions sonores dans l'environnement des matériels destinés à être utilisés à l'extérieur des bâtiments.

et garantissons que les tondeuses électriques, type N34M et N37M, satisfont aux exigences de la directive 2001/14/CE en matière d'émissions sonores dans l'environnement, et sont soumises à la procédure de contrôle interne de la production, avec évaluation de la documentation technique et contrôle périodique par un organisme notifié, le VDE, D-63069 OFFENBACH.

• Niveau de puissance acoustique moyen mesuré : 93 dB(A)
• Niveau de puissance acoustique garanti : 96 dB(A)

Fait à Wissembourg, le 8 janvier 2007

Pierre WOLF Président

Outils

VOLF

Outils WOLF S. A. S. - F-67165 WISSEMBOURG CEDEX - RCS Strasbourg B 708 503 131

5, rue de l'Industrie, 67165 WISSEMBOURG Cedex - Francia,

5, rue de l'Industrie, 67165 WISSEMBOURG Cedex - France,

Dans un souci constant d'amélioration de ses produits, la Sté Outils WolF se réserve le droit de modifier sans préavis les spécifications des modèles représentés.

Votre tondeuse peut donc présenter des différences par rapport à la présente notice.

Photos et illustrations non contractuelles.

Outils WOLF S. A. S. - F- 67165 WISSEMBOURG CEDEX

R. C. S. Strasbourg B 708 503 131
