GTFH2 - Tondeuse à gazon thermique WOLF - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tondeuse à gazon thermique
Marque	WOLF
Modèle	GTFH2
Moteur	Honda GCV 160 OHC, 4 temps
Cylindrée	160 cm³
Puissance maxi	5,5 ch (4,1 kW) à 3600 min⁻¹
Régime maxi d'utilisation	2950 min⁻¹
Largeur de coupe	48 cm
Hauteurs de coupe	28, 35, 45, 60, 75, 88 mm (réglage centralisé)
Capacité du bac de ramassage	65 L
Vitesse d'avancement	2,7 – 3,5 – 4,4 km/h (3 vitesses)
Carburant	Supercarburant sans plomb, capacité 1,1 L
Huile moteur	SAE 30 ou SAE 20W40, capacité 0,6 L
Bougie d'allumage	Écartement électrodes : 0,75 mm
Niveau de pression acoustique	82 dB(A) au poste de conduite
Niveau de puissance acoustique garanti	96 dB(A)
Niveau de vibration au guidon	4,8 m/s²
Poids	45 kg (guidon replié)
Dimensions (guidon monté)	152 × 53 × 101 cm
Dimensions (guidon replié)	90 × 53 × 50 cm
Garantie contractuelle	3 ans, extensible à 5 ans sous conditions

FOIRE AUX QUESTIONS - GTFH2 WOLF

Quel type d'huile moteur utiliser et comment vérifier le niveau ?

Utilisez une huile de qualité SAE 30 ou SAE 20W40. La capacité est d'environ 0,6 L. Vérifiez le niveau avec la jauge avant chaque utilisation : la tondeuse doit être à plat, retirez la jauge, essuyez-la, replacez-la sans visser, puis retirez pour lire le niveau. Il doit atteindre la limite supérieure.

Quel carburant utiliser et comment faire le plein en toute sécurité ?

Utilisez du supercarburant sans plomb (essence) frais. Capacité du réservoir : 1,1 L. Faites le plein moteur arrêté, dans un endroit aéré, sans fumer. Ne remplissez pas trop (pas d'essence dans le col). Essuyez toute éclaboussure avant de démarrer.

Comment démarrer la tondeuse WOLF GTFH2 ?

Ouvrez le robinet d'essence. Placez-vous derrière le guidon. Mettez le levier des gaz sur START. Maintenez le levier de sécurité contre le guidon. Tirez lentement sur la poignée du lanceur jusqu'à résistance, puis tirez énergiquement. Une fois démarré, ramenez la poignée doucement. Passez ensuite en position MAXI.

Comment arrêter le moteur et la lame ?

Relâchez le levier de sécurité (modèles avec moteur-frein). Placez le levier des gaz sur STOP (modèles avec embrayage-frein de lame). Fermez le robinet d'essence pour les modèles qui en disposent.

Quand et comment changer l'huile moteur ?

Changez l'huile après les 5 premières heures, puis toutes les 50 heures ou chaque saison. En conditions sévères, toutes les 25 heures. Vidangez moteur chaud en inclinant la tondeuse vers le goulot. Remplissez avec l'huile recommandée (SAE 30 ou 20W40). Éliminez l'huile usée dans un centre de collecte.

Comment entretenir la lame et quand la remplacer ?

Vérifiez la lame avant chaque tonte : elle doit être affûtée, équilibrée et sans fissures. Remplacez-la après un choc important ou si les témoins d'usure sont atteints. Pour remplacer, débranchez la bougie, dévissez le boulon de fixation et installez une lame d'origine. Serrez au couple recommandé.

Quelle est la procédure de nettoyage après tonte ?

Après chaque tonte, nettoyez le carter de coupe : utilisez le raccord tuyau (branchez un tuyau d'arrosage, lame en marche 2 minutes) ou nettoyez manuellement après refroidissement. Nettoyez aussi les ouïes de ventilation et le bac de ramassage. Ne dirigez jamais un nettoyeur haute pression vers le moteur ou les transmissions.

Comment régler la hauteur de coupe ?

Le réglage est centralisé : basculez la manette unique (moteur arrêté) pour sélectionner l'une des 6 hauteurs : 28, 35, 45, 60, 75, 88 mm. Un indicateur numérique affiche la valeur. Pour diminuer, appuyez sur le repose-pied pour accompagner la tondeuse vers le bas.

Que faire si le moteur ne démarre pas ?

Vérifiez que le robinet d'essence est ouvert, que l'essence arrive au carburateur, que le levier des gaz est sur START, et qu'il y a une étincelle à la bougie (testez en mettant la bougie à la masse). Si pas d'étincelle, remplacez la bougie. Si panne persistante, contactez un réparateur agréé WOLF.

Quelle est la garantie et comment l'étendre à 5 ans ?

La garantie contractuelle est de 3 ans (sous réserve d'entretien conforme). Pour l'étendre à 5 ans, faites effectuer une révision payante par un spécialiste agréé WOLF durant l'année suivant l'achat et conservez la facture. Remplissez et retournez l'attestation de mise en service sous 8 jours.

MODE D'EMPLOI GTFH2 WOLF

Selon la directive 98/37/CE du 22/06/98,

codificative de la directive 89/392/CEE modifiée,

5, rue de l'Industrie, 67165 Wissembourg Cedex - France

Déclaration « C. E. » DE CONFORMITE

Selon la directive 98/37/CE du 22/06/98,

codifiant la directive 89/392/CEE modifiée,

5, rue de l'Industrie, F-67165 Wissembourg Cedex,

déclarons sous notre propre responsabilité, que la tondeuse thermique, type GTFH2, à laquelle cette déclaration se rapporte, satisfait aux exigences essentielles de sécurité et de santé de la directive 89/392/CEE modifiée qui lui est applicable, aux règlements nationaux la transposant, ainsi qu'aux dispositions des autres directives européennes qui lui sont applicables :

• 89/336/CEE du 03/05/89

compatibilité électromagnétique

• 2000/14/CE du 08/05/00

Émissions sonores dans l'environnement

des matériels destinés à être utilisés

et garantissons que la tondeuse thermique, type GTFH2, satisfait aux exigences de la directive 2000/14/CE en matière d'émissions sonores dans l'environnement, et est soumise à la procédure de contrôle interne de la production, avec évaluation de la documentation technique et contrôle périodique par un organisme notifié, le CETIM, F-60304 SENLIS CEDEX.

Niveau de puissance acoustique moyen mesuré : 96 dB (A)

• Niveau de puissance acoustique garanti : 96 dB (A)

Fait à Wissembourg, le 3 juillet 2006

Pierre WOLF

Président

WOLF jardin

CETTE NOTICE D'INSTRUCTIONS

EST COMPOSEE DE 3 DOCUMENTS :

1-GTFH2-TONDEUSE THERMIQUE 48 CM 12374

1. Données techniques et entretien du moteur 12317
2. Instructions d'utilisation 12291

Version	Tractée avec système de lame débrayable	Bougie	Culot ø 14 mm - Longueur du filetage : 19 mm
Mateur	4 temps Honda GCV 160 OHC	Ecartement des electrodes	0,75 mm
Régime maxi d'utilisation	2950 min-1	Hauteurs de coupe	28, 35, 45, 60, 75, 88 mm Réglage centralisé
Puisance maxi mesurée en sortie d'arbre	5,5 ch / 4,1 kW à 3600 min-1	Vitesse d'avancement	2,7 - 3,5 - 4,4 km/h
Cylindrée	160 cm3	Capacité du bac de ramassage	65 l
Huile (0,6 l)	SAE 30 ou SAE 20 W 40	Encombrement	152 x 53 x 101 cm
Carburateur	à flotteur	- guidon monté	90 x 53 x 50 cm
Carburant	Super carburant sans plomb (1,1 l)	- guidon replié	45 kg
Filtre à air	Cartouche papier	Niveau de pression acoustique au poste de conduite*	82 dB (A)
Allumage	Electronique	Niveau de vibration au guidon**	4,8 m/s2(Aeq)

• Norme de référence pour les mesures : EN 836

Norme de référence pour les mesures: ENV 836, EN 1033, EN ISO 5349-1

Commandedembrayage delame la Arceau de maintien Ib Levier d'armement de la commande 2 Commande des gaz 3 Arceau d'avancemer 4 Poignée de lanceur 5 Verrouillage de la partie supérieure du guidon (2 vis papillon) 6 Bouclier/deflecteur de sécurité 7 Indicateur de replissage panier 8 Système de fixation du guidon dans sa partie inférieure et de réglage du guidon en hauteur 9 Pedales de déverrouillage du guidon 10 Indicateur de la hauteur de coupe II Manette de réglage des hauteurs de coups 12 Selecteur de vitesses

ACCESSORIES ET PIECES DE RECHANGE OUTILS WOLF

par commande d'embrayage

Avance de la tondeuse

5, rue de l'Industrie, 67165 Wissembourg Cedex - France -

Ce signe vous indiquera les conseils qui concernent toute sécurité.

Ce signe vous indiquera les conseils qui concernent la longévité de votre tondeuse.

En cas de problème, ou pour toute question concernant votre moteur, veuillez vous adresser à un revendeur-réparateur agréé Outils WOLF.

Votre moteur a été conçu pour assurer un fonctionnement stable et fiable lorsqu'il est utilisé conformément aux instructions.

données. Lisez attentivement le manuel d'instructions avant de faire fonctionner le moteur. Ne pas le faire pourrait se traduire par des blessures à des personnes et des dommages matériels.

• Effectuez toujours les contrôles préliminaires avant de à l'équipement.
• bâtiments ou des autres équipements pendant son utilisation. Ne placez pas d'objets inflammables près du moteur.
• Les enfants et les animaux domestiques doivent être tenus à distance de la zone de travail à cause d'une capacité de brûleurs par des éléments du moteur chaud ou de blessures en provenance de la tondeuse.
• Sachez comment arrêté le moteur et comprendre à fond le fonctionnement de toutes les commandes. Ne laissez jamais quiconque utiliser la tondeuse sans de bonnes instructions.
• ès du moteur lorsqu'il est en marche.
• êmement inflammable qui peut exploser dans certaines conditions.
• Ne replisssez pas trop le réservoir. Il ne doit pas y avoir d'essence dans la tubulure de replissage.

Assurez-vous que le bouchon de remplissage est bien refermé.

• Si de l'essence a été renversée, nettoyez bien et attendez que les vapeurs d'essence se soient dissipées avant de mettre le moteur en marche.
• Ne fumez pas et n’approchez ni flammes ni étincelles près du moteur au moment de faire le plein, ou près de l’endroit de stockage de l’essence.
• Les gaz d'échappement contiennent du monoxyde de carbone, un gaz toxique. Évitez toute inhalation de gaz d'échap
• Placez le moteur sur une surface stable. N'inclinez pas le moteur de plus de par rapport à l'horizontale.
• Ne placez rien sur le moteur car cela entraînerait des risques d'incendie.
• Le silencieux devient très chaud pendant le fonctionnement et reste chaud pendant un moment après l'arrêt du moteur. Faites attention à ne pas toucher le silencieux alors qu'il est chaud.

Pour éviter des brûlures ou des risques d'incendie, laissez le moteur se refroidir avant de le transporter ou de le remiser à l'intérieur.

1 Poignée de lanceur 2 Bouchon de remplissage d'huile 3 Silencieux 4 Bougie d'allumage 5 Filtre à air 6 Bouchon de remplissage d'essence 7 Robinet d'essence 8 Réservoir d'essence

1. Préparation du moteur

Ne fumez pas en faisant le plein de carburant. Pour des raisons de transport, le moteur de votre tondeuse ne contient pas d'huile. Utilisez toujours une huile d'excellente qualité (classée "Service SG, SF" et de viscosité SAE 10W30 ou SAE30).

Pour remplir le carter d'huile

• placez la tondeuse sur une aire horizontale dégagée.
• Dévissez le bouchon de replissage d'huile et retirez la jauge.
• versez l'huile lentement. La capacité du carter d'huile est de 0,55 l.

Bouchon de replissage d'huile (fig.1)

• Introduisez la jauge dans le tube de replissage et placez le bouchon en appui sur le tube sans le visser.
• Retirez ensuite la jauge pour vérifier le niveau.
• La marque laissée sur la jauge doit atteindre la limite supérieure. Eventuellement complétez.
• En cas d'excedent, éliminez aussitôt le trop-plein en couchant la tondeuse sur le côté droit.
• Revissez la jauge à huile.

La jauge doit être visée à fond lorsque le moteur tourne.

Faites ensuite le plein de supercarburant sans plomb (fig. 2).

Utilisez du carburant "FRAIS", conservé dans un récipient propre spécialement prévu à cet effet. N'achetez que la quantité de carburant que vous utiliserez sous 1 mois.

N'ajoutez pas d'huile à l'essence ! L'addition d'un conservateur de carburant, commercialisé sous la ref. ZY 739 permet de conserver le carburant jusqu'à 6 mois.

L'essence est un produit hautement inflammable et qui explose sous certaines conditions. Faites le plein dans un endroit aéré, le moteur arrêté. Ne fumez pas ou prochez pas de flammes vives ou d'étincelles.

près du lieu où le plein est effectué et près du lieu de stockage de l'essence.

• Ne remplissez pas trop le réservoir (il ne doit pas y avoir d'essence dans le col de replissage). Après avoir fait le plein, vérifie que le bouchon du réservoir est correctement fermé.
• Faites attention à ne pas renverser d'essence pendant le replissage du réservoir.

Les éclaboussures ou les vapeurs d'essence risqueraient de prendre feu. Avant de mettre le moteur en marche, assurez-vous que l'essence renversée ait séché et que les vapeurs soient dissipées.

• Évitez le contact direct de l'essence sur la peau ou de respirer les vapeurs.

NE Laissez PAS l'essence a la PORTEE des enfants

• Laissez le moteur refroidir pendant 2 minutes avant de faire le plein.
• Entreposez le carburant dans des récipients conformes aux normes de sécurité.
• Ne modifiez jamais le réglage d'origine du moteur.
• Ne faites pas tourner le moteur en surrégime.

2. Mise en marche du moteur

Ne démarrez pas le moteur lorsque la lame se trouve en contact avec de l'herbe longue et non coupée car ceci pourrait causer des difficultés de démarrage.

Démarrez la tondeuse sur une aire dégagée. Ne la basculez jamais pour faire démarrer le moteur, ni pendant la rotation de la lame.

• Ouvrez le robinet d'essence (fig. 3).
• Placez-vous derrière le guidon (comme en position de travail).
• Mettez le levier de commande de gaz sur la position [ START ].

NOTE : N'utilisez pas le starter lorsque le moteur est chaud.

• Appliquez le levier de sécurité contre le guidon et maintenez-le dans cette position (modèle avec moteur-frein uniquement).
• Saisissez la poignée de lanceur et tirez lentement jusqu'à percevoir une résistance. Tirez alors énergiquement sur la corde pour vaincre la compression, prévenir les retours et pour éviter de vous faire mal à la main ou au bras.
• Lorsque le moteur a démarré, ne laissiez pas la poignée de lanceur revenir brutalement. Raccompagnez-la lentement et laissez-la dans son support au guidon.
• Lorsque le moteur monte en température, déplacez le levier de commande de gaz sur la position [MAXI].

3. Arrêt du moteur

• Relâchez le levier de sécurité (modèles avec moteur-frein).
• Placez le levier de commande de gaz sur la position [STOP] (modèles avec embrayage-frein de lame).
• Fermez le robinet d'essence (fig. 4).

4. Entretien régulier du moteur

Contrôlez le niveau d'huile avant chaque tonte.

Pour cela, retirez la jauge, et nettoyez-la avec un chiffon propre. Nettoyez soigneusement le tour de l'orifice de remplissage. Introduisez la jauge dans le tube de remplissage et posez le bouchon en appui sur le tube sans le visser. Retirez la jauge et vérifiez le niveau. En cas de besoin faire l'appoint. La jauge doit être visée à fond lorsque le moteur tourne. Arrêtez le moteur avant d'effectuer toute opération d'entretien. Pour prévenir tout démarrage accidentel, déconnectez le capuchon de la bougie d'allumage.

Vidanges (fig.5)

Changez l'huile après les 5 premières heures de fonctionnement. Ensuite, dans des conditions d'utilisation normales, changez l'huile toutes les 50 heures ou chaque saison selon le cas.

Changez l'huile toutes les 25 heures de fonctionnement si le moteur est soumis à une température ou à une charge élevée.

Vidangez l'huile lorsque le moteur est encore chaud afin d'assurer une vidange rapide et complète.

1. Tournez le robinet d'essence vers la position "OFF" (fermé) (fig. 4 page 5).
2. Déposez le bouchon du dispositif de remplissage d'huile, et vidangez l'huile dans le récipient d'huile en inclinant le moteur vers le goulot de dispositif de remplissage d'huile.
3. Remplissez le plein avec de l'huile recommandée et vérifiez le niveau d'huile (voir page 4).

Lavez-vous les mains avec de l'eau et du savon après avoir manipulé de l'huile usée.

Prière d'éliminer l'huile moteur usée conformément aux règles de l'environnement. Nous vous conseillons de la garder dans un bidon.

fermé et de l'apporter au dépôt le plus proche. Ne la jetez pas à la décharge ou ne la versez pas sur/dans le sol ou dans les égouts.

Bougie d'allumage :

N'utilisez jamais une bougie d'allumage ayant une valeur thermique non appropriée.

Pour assurer le bon fonctionnement du moteur, la bougie d'allumage ne doit présenter aucun dépôt et son écartement doit être correct.

• Déposez le capuchon de la bougie d'allumage et retirez la bougie d'allumage à l'aide d'une clé à bougie (fig. 6). Si le moteur vient de fonctionner, le silencieux est très chaud. Faites attention à ne pas toucher le silencieux.
• Inspectez visuellement la bougie d'allumage et jetez-la si les électrodes sont usées ou si l'isolant est fendu ou écaillé. En cas de réutilisation, nettoyez la bougie avec un roussse métallique.
• Mesurez l'écartement des électrodes à l'aide d'un calibre d'épaisseur. Corrigez-le si nécessaire en tordant l'électrode latérale.

L'écartement doit être : 0,70-0,80 mm (Fig. 7)

Remplacez la bougie toutes les 100 heures de fonctionnement ou chaque saison, selon le cas.

N'hésitez pas à changer une bougie usée.

N'employez que des bougies d'origine Outils WOLF prévues pour ce moteur (réf. ZY751).

• Vérifiez que la rondelle de la bougie d'allumage est en bon état et vissez la bougie à la main pour éviter de fausser les filets (fig. 8).
• Après avoir mis la bougie d'allumage en place, serrez-la à l'aide d'une clé à bougie pour comprimer la rondelle.

Pour l'installation d'une nouvelle bougie d'allumage, serrez de 1/2 tour après son assise pour comprimer la rondelle. Pour l'installation d'une bougie d'allumage ancienne, serrez de 1/8-1/4 de tour après l'assise de la bougie pour comprimer la rondelle.

La bougie d'allumage doit être serrée correctement. Lorsque la bougie est mal serrée, elle risque de chauffer considérablement et d'endommager le moteur.

Si le filtre à air est sale, le passage vers le carburateur sera restreint. Pour éviter tout mauvais fonctionnement du carburateur, entretenez régulièrement le filtre à air.

Entretenez-le plus fréquemment lorsque le moteur est utilisé dans un environnement très poussiéreux.

N'utilise jamais d'essence ou de solvants à point d'éclair bas pour le nettoyage de l'élément du filtre à air. Un incendie ou une érosion pourrait en résulter.

Ne faites jamais tourner le moteur sans filtre à air. Cela entraînerait une usure prématurée du moteur.

1. Déposez le couvercle de filtre à air en décrochant d'abord les deux languettes supérieures situées sur le couvercle de filtre à air, puis les deux languettes inférieures (Fig 9).
2. Déposez l'objet filtrant. Vérifiez soigneusement qu'il n'est pas perforé ou déchiré, et remplacez-le si nécessaire.
3. Tapez légerement l'élément plusieurs fois sur une surface dure afin d'en faire tomber la saleté en excès, ou envoyez avec précaution de l'air comprimé à travers le filtre (Fig.10) de l'intérieur vers l'extérieur. N'essayez jamais d'enlever la saleté à l'aide d'une brosse; le brossage forcerait la saleté à l'intérieur des fibres. Remplacez l'élément s'il est excessivement sale.
4. Reposez l'élément et le couvercle du filtre à air.

Système de refroidissement

Enlevez régulièrement des débris d'herbe sur la grille de ventilation. Vous aurez ainsi la garantie d'un refroidissement constant et efficace de votre moteur.

Débarrasssez les ailettes de refroidissement du cylindre de l'herbe qui a pu s'y accumuler.

Débranche le capuchon de la bougie pour éviter tout risque de démarrage accidentel.

• Videz le réservoir de son carburant. Vidangez le réservoir à l'extérieur (en plein air).
• Moteur encore chaud, vidangez le carter d'huile et refaites le plein d'huile jusqu'au repère de limite supérieure de la jauge.
• Démontez la bougie et versez la valeur d'une cuillerée à soupe d'huile dans le cylindre.
• Faites tourner doucement le moteur une dizaine de fois pour répartir l'huile et protéger de la corrosion le cylindre et les soupapes.
• Remettez la bougie en place.
• Tirez légèrement la corde de démarreur jusqu'à ce qu'une résistance se fasse sentir. Ceci ferme les soupapes et les protège contre la poussière et la corrosion.
• Enduisez les endroits pouvant rouiller d'une légère couche d'huile. Laissez refroidir le moteur puis recouvrez la tondeuse et remisez-la sur une surface de niveau dans un endroit sec et sans poussière, sur des planches ou une tôle.

Pour réduire le risque d'incendie, maintenez la tondeuse et sa zone de stockage exempts d'herbe, de feuilles ou de graisse.

6. Remise en service

• Dévissez la bougie et nettoyez-la à l'essence. - Laissez sécher, sans encore la remonter.
• Lancez le moteur plusieurs fois pour éliminer l'huile en excédent.
• Remontez alors la bougie sèche.
• Faites le plein de supercarburant sans plomb. Mettez le moteur en marche.

	FRÉQUENCY Effectuez ces opérations à chaque mois ou intervalle horsairéd'utilisation indiqué, celui des cas qui arrive en premier
	D'ENTRETIEN
ÉLÉMENT	Avantutilisation	Premier moisou 5 heures	Chaque saisonou toutes les25 heures	Chaque saisonou toutes les50 heures	Toutes les 100heures	Toutes les 150heures
Huile moteur	Vérifierniveau	Renouveler		Renouveler(2)
Filtre à air	Vérifier		Nettoyer(1)
Système defroidissement	Nettoyerautour dlilenceux
Bougied'allumage					VérifierNettoyer
Filtreet réservoird'essence					Nettoyer(3)
Conduited'essence	Vérifier tous les 2 ans (Remplacer si nécessaire) (3)

(1) : Entretenez le filtre à air plus fréquemment lors de l'utilisation dans des endroits poussiéreux. (2) : Changez l'huile moteur toutes les 25 heures en cas d'utilisation à régime sévère ou à température ambiant élevée. (3) : Ces opérations doivent être confiées à un revendeur-réparateur/agréé Outils WOLF.

Lorsque le moteur NE démarre PAS :

1. Le robinet d'essence est-il en position "ON" (ouvert)?
2. L'essence atteint-elle le carburateur?

Si de l'essence est renversée, assurez-vous que la zone est sèche avant de mettre le moteur en marche. Des vapeurs d'essence ou de l'essence renversée peuvent s'enflammer.

1. Le levier de commande est-il correctement placé?
2. Y a-t-il une étincelle au niveau de la bougie d'allumage?

a. Retirez le capuchon de la bougie d'allumage. Dégrassez le pourtour de l'embase de la bougie, puis retirez la bougie. b. Reposez la bougie dans son capuchon. c. Mettez l'électrode latérale à la masse du moteur, tirez sur le lanceur à reenroulement pour voir si des étincelles jaillissant en travers de l'électrode (fig.11).

d. S'il n'y a pas d'étincelle, remplacez la bougie.

Si la bougie est en bon état, remettez-la en place et essayez à nouveau de faire démarrer le moteur en suivant les instructions données.

La plupart des anomalies de fonctionnement sont dues à de mauvaises manœuvres, à une mauvaise utilisation de la tondeuse, ou à l'absence de l'entretien normal que nous préconisons.

Si la panne persiste malgré ces vérifications, adressez-vous à un revendeur réparateur/agréé Outils WOLF.

En cas de remplacement de pièces, n'utilisez que des

pièces d'origine Outils WOLF. La qualité du travail effectué, la longévité de la tondeuse et votre sécurité en dépendent.

L'utilisation de toute pièce "non d'origine", en plus des risques encourus par l'utilisateur, entraînerait l'annulation de la garantie pour tout dommage en résultat.

La société Outils WOLF décline toute responsabilité en cas d'accident du à l'utilisation d'une pièce "non d'origine".

Important :

Pour votre sécurité et celle des autres. p. 3 Avant de tondre : préparation de la tondeuse.................... p. 6 - 7 Pour tondre : utilisation de la tondeuse et mise en marche et arrêt du moteur et de la lame......................................................................... L'entretien régulier de la tondeuse. p. 14 - 19 Dépannage courant - pannes et remèdes............................................................................ Conditions de garantie p. 22

Avant de vous mettre à tondre, lisez attentivement les instructions d'utilisation et respectez surtout les conseils relatifs à votre sécurité et à celle des autres.

Conservez précieusement ces livrets pour des consultations ultérieures.

Cette tondeuse est uniquement destinée à la tonte de l'herbe.

Tout autre usage en dehors de la tonte de toute surface engazonnée est à proscrire.

Signification des symboles de sécurité :

a. ATTENTION! b. Avant utilisation, lire et observer rigoureusement les instructions de la notice. C. Risque de sectionnement des doigts. d. Arrêter le moteur, retirer le capuchon de la bougie et retirer la clé de contact avant de procéder à toute opération de maintenance ou de réparation. e. Risque de projection d'objets. f. Tenir les tiers à l'écart de la zone dangereuse.

Uniquement modèle GTAB4M

g. Risque de blessures sévères. h. Retirer le capuchon de la bougie, décharger et verrouiller le démarreur automatique avant de procéder à toute opération de maintenance ou de réparation. i. Retirer la clé de sécurité et la ranger dans un endroit sûr lorsquela tondeuse n'est pas utilisée. j. Ne procéder à aucune intervention de maintenance ou de réparation sur le démarreur automatique. S'adresser à un Réparateur Agréé Outils WOLF.

Familiarisez-vous avec ses commandes. Etudiez soigneusement son fonctionnement pour pouvoir arrêter rapidement le moteur. - Dégagez la pelouse des pierres, bois, ferrailles, fils, os, plastiques, branches et autres débris pouvant être projetés par la tondeuse. Supprimez également les branches basses pouvant blesser les yeux. - Avant chaque tonte, assurez-vous du bon état de la lame et de son serrage. - Ne portez jamais de vêtements amples durant la tonte. Equippez-vous de chaussures fermées, solides et antidérapantes. Portez également des pantalons longs.

• Voiture tondeuse doit être utilisée conformément à la présente notice d'utilisation.
• Ne conduisez pas trop près des fosses, sur des terrains meubles ou des risques de renversement.
• Les adolescents de moins de 16 ans, ainsi que les personnes non familières avec la tondeuse, ne doivent pas utiliser la machine. Ne laissez jamais tourner le moteur sans surveillance. N'utilisez pas la machine si vous êtes fatigué ou malade. Evitez également de le faire si vous avez consommé des boissons alcoolisées ou pris des médicaments.
• L'utilisateur ou l'opérateur est responsable de la sécurité des tiers se trouvant dans la zone de travail de la machine. Veillez à ce que personne ne puisse être blessé par des projections de pierres ou d'autres objets lors de la tonte.
• Évitez la présence de personnes (surtout d'enfants) ou d'animaux à proximité de la machine lors de son utilisation.
• N'enlevez jamais les étiquettes ou les éléments de sécurité.
• Ne confiez jamais votre tondeuse à une personne n'ayant pas pris connaissance de la notice d'utilisation.
• La tondeuse doit être obligatoirement pourvue de son bac de ramassage ou de son bouclier/déflecteur de sécurité.
• Évitez les obstacles tels que taupinières, souches, cordures, socles bé
• èces tournantes. Tenez-vous toujours à l'écart de l'ouverture d'éjection.
• Ne tondez qu'en plein jour, ou avec un bon éclairage artificiel.
• En cas d'intervention sur le moteur, arrêtez-le.
• Ne courez jamais, mais avancez lentement.
• Respectez la distance de sécurité minimale donnée par les mancherons du guidon.
• La commande de sécurité et la commande d'avancement sont des dispositifs à action maintenue : ne jamais les bloquer.
• Si la machine doit être soulevée ou transportée, arrêtez le moteur. Déchargez et verrouillez le démarreur automatique et retirez la clé de sécurité (modèle GTAB4M). Pour déplacer la tondeuse en dehors de la pelouse, arrêtez la rotation de la lame ou arrêtez le moteur.
• Il est recommandé d'avoir recours à une rampe de chargement ou de se faire aider par un autre pour charger ou décharger la machine.
• Respectez également d'éventuelles prescriptions légales relatives à l'utilisation de tondeuses thermiques ou électriques.
• Ces précautions sont indispensables pour votre sécurité. Les recommandations mentionnées ne sont toutefois pas exhaustives; à tout moment, utilisez votre tondeuse à bon escient.

• Maintenez toujours la machine et ses différents accessoires en parfait état de marche.
• Les travaux d'entretien et de nettoyage de la tondeuse, ainsi que le démontage des dispositifs de sécurité ne doivent être effectués que lorsque le moteur est arrêté.

Par précaution, retirez le capuchon de la bougie. Déchargez et verrouillez le démarreur automatique et retirez la clé de sécurité (modèle GTAB4M).

• Les lames de rechange doivent être uniquement montées sur les tondeuses pour lesquelles elles sont prévues, et ce conformément aux indications données.
• À prononcer choc sur la lame, elle-ci est à changer impérativement.

4. Specifications particulières au moteur

Référez-vous à la notice “Données techniques et entretien du moteur”. Lisez attentivement les instructions d'utilisation et d'entretien et respectez tous les conseils relatifs à votre sécurité et à celle des autres.

5. Responsabilité

• En cas d'utilisation non conforme à la notice et à la réglementation en vigueur, Outils WOLF décline toute responsabilité.
• Vous ne devez pas effectuer de modifications sur toute tondeuse sans accord préalable de la part des Outils WOLF. Toute modification non autorisée par Outils WOLF peut donc rendre la machine dangereuse et conduire à de sévères blessures lors de l'utilisation.

6. Identification de la tondeuse

Le numéro d'identification de votre tondeuse se trouve sur la plaque signalétique apposée sur la tondeuse. Communiquez ce numéro à votre Revendeur-Réparateur en cas d'intervention sur la tondeuse.

Ce signe vous indiquera les conseils qui concernent votre sécurité.

Ce signe vous indiquera les conseils qui concernent la longévité de votre tondeuse.

Dans un souci constant d'amélioration de ses produits, Outils WOLF se réserve le droit de modifier, sans préavis, les spécifications des modèles générés. Photos et illustrations non contractuelles.

Modèles à guidon fixe :

• Présentez le guidon dans le prolongement des pattes de fixation et fixez-le en veillant à installer le (ou les) guidables à l'intérieur du guidon et orientés vers le haut (fig. 1).

Autres modèles :

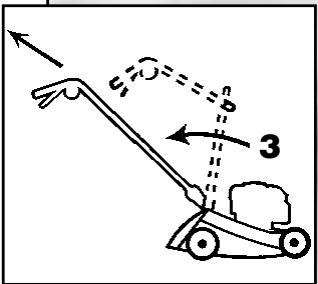

• Dépliez le guidon (fig. 2).

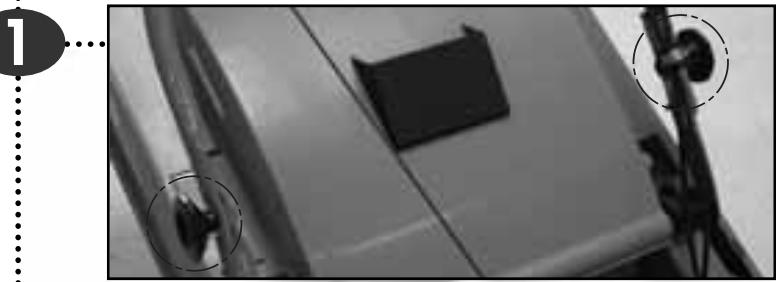

• Serrez les écrous papillons de fixation intermédiaire du guidon.
• Défaites ensuite le nœud sur la corde de lanceur pour en permettre l'enroulement automatique.

Aucun jeu ne doit apparaître dans les fixations.

• Positionnez le guidon à la hauteur désirée en fonction de votre taille (3 positions possibles).
• Serrez les 4 vis et écrous à l'aide d'une clé de 10 mm et d'une clé à 6 pans de 5 mm.

Rangée sur son support en bas du guidon, la clé 6 pans sera toujours disponible pour ajuster la hauteur du guidon à la taille de l'utilisateur.

Veillez à la bonne disposition des câbles de commande.

Référez-vous à la notice "Données techniques et entretien du moteur".

Lisez attentivement les instructions "Préparation du moteur".

Remettre au manual "Données du motor".

1. Réglage centralisé de la hauteur de coupe

Effectuez toujours ce réglage, moteur arrêté.

• Basculez la manette unique pour modifier le réglage (fig. 3a).
• Maintenez cette manette en position relevée pour procéder au réglage. Une simple pression du pied sur le "repose-pied" permet d'accompagner le mouvement de la tondeuse vers le bas et de diminuer la hauteur de coupe (fig. 3b).

Un indicateur numérique visualise la valeur en mm de la hauteur de coupe sélectionnée (fig. 3c).

Selon l'état de votre terrain à tondre, vous pouvez utiliser la hauteur de

coupe minimale pour la tonte avant la scarification. Lors d'une tonte normale, CHOISSEZ une hauteur de coupe supérieure.

2. Mise en place du bac de ramassage

Effectuez toujours cette opération, lame arrêtée.

Le bac de ramassage est équipé de deux moyens de préhension : une poignée rabattable à l'avant et une poignée intégrée à l'arrière pour faciliter sa vidange et sa mise en place.

Modèles à guidon fixe :

• Soulevez le bouclier/deflecteur et engagez le bec du bac de ramassage dans le canal d'éjection (fig. 6).
• Accrochez le bac de ramassage en veillant à bien positionner les 2 crochets sur le tube de part et d'autre du bouclier/deflecteur de sécurité (fig. 7).

Autres modes :

• Levez le bouclier/déflecteur de sécurité jusqu'à son verrouillage avec le crochet du guidon (fig. 4).
• Déverrouillez le guidon en appuyant sur la pédale à droite ou à gauche de la tondeuse (fig. 5a).
• Basculez le guidon entièrement vers l'avant.

Le bouclier/déflecteur de sécurité suit automatiquement le mouvement du guidon (fig. 5b). Veillez à aller en butée avec le guidon (vous desserrez un freinage en fin de course) pour éviter qu'il ne retombe par son propre poids. Cette position libère entièrement l'arête de la machine pour faciliter l'accrochage du bac de ramassage.

• Engagez le bec du bac de ramassage dans le canal d'éjection (fig. 6).
• Accrochez le bac de ramassage en veillant à bien positionner les 2 crochets sur le tube de part et d'autre du bouclier/deflecteur de sécurité (fig. 7).
• Remettez le guidon dans sa position de travail. Il se verrouille automatiquement et le bouclier/deflecteur de sécurité se place dans sa position de protection sur le bac de ramassage.

Avant de vous mettre à tondre, vérifiez la bonne mise en place du bac et du bouclier/deflecteur de sécurité ainsi que leur état : faites-les remplacer dès qu'ils présentent des traces de détérioration.

3. Mise en marche et arrêt du moteur et de la lame

Ne démarrez pas le moteur lorsque la lame de coupe se

trouve en contact avec de l'herbe longue et non coupée car ceci pourrait causer des difficultés au démarrage.

Démarrez la tondeuse sur une aire dégagée. Ne la basmez pas pour faire démarrer le hendrant la rotation de lame.

Votrecondeuse	Moteur frein	Embrayage/Frein de lame
Préparation	Huile et carburant (*)
Mise en marche		: Mettez en marche le moteur (*)
	Placez-vous derrière le guidon (fig. 8)Relevez l'arceau de maintainen de la commande de sécurité (fig. 9) (sauf modèles à guidon fixe)Appliquez le levier d'armement de la commande de sécurité (fig. 10) (sauf modèles à guidon fixe)Modèles à guidon fixe + embrayage/frein de lame : pousseze le verrou vers l'avant (fig. 11)Maintenez l'action précédente et rabattez l'arceau de commande sur le guidon (fig. 12) (*)
	Mettez en marche le moteur (*)
	Le moteur et la lame sont mis en marche simultanément	La lame est mise en marche séparémented
Avancement	Appliquez l'arceau de commande d'avancement franchement contre le guidon pour avancerRelâchéz l'action sur l'arceau de commande d'avancement pour débrayer
Mise à l'accêt	Relâchéz l'arceau de maintainen de la commande de sécurité
	Le moteur et la lame sont mis à l'accêt et freinés	La lame est mise à l'accêt et freinée
		: Mettez le moteur à l'accêt (*)
Lorsque vous quittez votertondeuse	Fermez le robinet d'essence pour les modèles qui en disposent (*)et désarmez et verrouillez le démarreur automatique (modèle GTAB4M) (***)

( ) Ce signe renvoie à des instructions particulières figurant dans la notice "Données techniques et entretien du moteur". (^ ) Modèle GTAB4M : Si le démarreur automatique a été mainu armé après la phase de mise à l'arrêt précédente, le moteur sera automatiquement remis en marche sans intervention sur le lanceur manuel. (^ *) Modèle GTAB4M : Pour désarmer le démarreur automatique, retirez le capuchon de bougie, et répétez les opérations de mise en marche. Le moteur sera lancé mais ne démarrera pas. Une fois le moteur immobilisé, le démarreur est désarmé. Tournez la clé de sécurité en position verrouillée “STOP” et retirez-la. Reconnectez le capuchon de bougie.

4. Sélection de la vitesse d'avancement (modèles 3 vitesses)

Effectuez toujours ce réglage lorsque la commande d'avancement est mise.

• Amenez le levier de commande à la hauteur du nombre correspondant à la vitesse (1, 2 ou 3).
• Sélectionnez la vitesse lente (Position 1) lorsque les conditions de tonte l'exigent : herbe haute, dense ou mouillée, terrain en pente.
• Sélectionnez une vitesse plus rapide (Position 2 ou 3) si les conditions de tonte le permettent : herbe sèche ni trop haute, ni trop dense, terrain plat ou déplacement de la tondeuse lame arrêtée.

5. Tonte avec le bac de ramassage

Équipez-vous de chaussures solides et de pantalons.

Débarrasssez la pelouse des objets étrangers qui peuvent présenter un danger. Ne mettez jamais ni main, ni pied sous le carter de coupe lorsque le moteur tourne.

Si l'herbe s'accumule sous le châssis, arrêtez le moteur et enlevez le chronos de bougie et retirez la clé de avant toute intervention.

Quelques conseils pour tendre :

L'écartement des roues correspondant à la largeur du chassis, vous pouvez facilement visualiser la largeur de coupe. De plus, cela permet de tondre facilement au ras des murs et des massifs et de contourner les arbres.

Aussi, pour obtenir une belle pelouse après la tonte, nous vous conseillons de faire des passages parallèles qui se chevauchent toujours légèrement avec la roue.

Tondez de préférence lorsque l'herbe est assez sèche. Si elle est humide ou si la hauteur est excessive, effectuez deux passages : tondez

une première fois à la hauteur maximum pour ne pas surcharger le moteur de la tondeuse, puis à la hauteur définitive.

Lorsque vous tondez sur des pentes, il convient d'être particulièrement prudent et de changer de direction avec beaucoup de précaution.

La tonte sur des pentes trop abruptes est à proscrire.

Respectez le schéma de la figure ci-après (fig. 13). Lorsque vous tondez avec le bac, habituez-vous à déceler son remplissage maximum.

Arrêtez-vous avant que l'herbe ne commence à s'accumuler sous le chassis.

Le bac de ramassage étant muni d'un témoin de replissage (fig. 14), l'indication "STOP" apparait lorsque l'herbe ne pénétre plus à l'intérieur du réceptacle.

Dans ce cas, la vidange du bac est nécessaire. 6. Vidange du bac de ramassage

• Relâchez l'arceau de maintien en la commande de sécurité pour arrêter la rotation de la lame.

Modèles à guidon fixe :

-Soulevez le bouclier/déflecteur, décrochez et retirez le bac de ramassage.

Autres modèles :

• Déverrouillez le guidon en appuyant sur la pédale à droite ou à gauche de la tondeuse.
• Basculez le guidon entièrement vers l'avant (le bouclier/déflecteur de sécurité suit automatiquement le mouvement du guidon).
• Décrochez et retirez le bac en le tenant d'une main par la poignée avant pivotante et de l'autre par la poignée intégrée à l'arrière (fig. 15).

La position relevée du bouclier/déflecteur de sécurité relié au guidon permet un accès facile au bac de ramassage et un décrochage en un seul mouvement, sans changer de main. Cette opération peut se faire indifféremment de n'importe quel côté de la tondeuse.

N'effectuez jamais ces manipulations sans relâcher au préalable

l'action sur l'arceau de maintien en la commande de sécurité, malgré la présence de sécurités supplémentaires intégrées à ce système (coupure du lien guidon/déflecteur, arrêt forcé de la rotation de la lame).

7. Tonte sans le bac de ramassage

Le bouclier/deflecteur de sécurité fait à la fois office de protection et de déflecteur en se rabattant derrière le canal d'éjection. Il dirige alors toutes les projections vers le sol.

Pour tander sans le bac, le bouclier/deflecteur de sécurité doit être placé dans sa position de protection (fig. 16).

Modèles avec guidon relevable :

Manipulez la commande de sécurité, le déflecteur tombera automatiquement dans sa position de protection et la machine est prête à être utilisée sans le bac de ramassage.

Pour limiter les risques de bourrage dans les condités

Pour limiter les risques de bourrage dans les conditions d'herbe difficiles, nous vous conseillons de retarder la semelle (voir fig. 17 et 18).

N'oubliez pas de la remettre en place ensuite, pour retrouver les importantes performances de ramassage.

Assurez-vous que rien ne vienne entraver le bon fonctionnement de ce de sécurité.

Lorsque vous n'utilisez pas le bac de ramassage, ne tondez en aucun cas

sans vous être assuré au préalable que le bouclier/déflecteur de sécurité soit bien en place.

Ne le démontez sous aucun prétexte.

Entretien régulier de tondeuse à voitures

Le meilleur entretien est avant tout un nettoyage régulier de la tondeuse après chaque tonte (carcasse, roues, hauteurs de coupe, système de transmission...).

Avant tout entretien, débranchez le capuchon de bougie, fermez le robinet d'essence (pour les modèles qui en disposent), désarmez le lanceur automatique et retirez la clé de sécurité (modèle GTAB4M).

Les opérations d'entretien spécifiques au moteur de votre tondeuse figurent dans la notice "Données techniques et entretien du moteur".

1. Nettoyage de la tondeuse

Nettoyage du système de coupe à l'aide du raccord tuyau

Le carter de coupe dispose à l'avant de la roue arrière droite d'un raccord permettant le branchement d'un tuyau d'arrosage (fig. 18).

• Réglez la tondeuse à hauteur de coupe minimale. - Raccordez le tuyau d'arrosage sur le carter de coupe et ouvrez le robinet d'eau.

• Ligue la mangueira no carter de corte e abra a torneira de agua.
• Ponha em funcionamento a lâmina para efetuar a limpeza do carter durante mais ou menos 2 horas, o Sistema de corte está limpo.
• Mettez en marche la lame pour assurer le nettoyage du carter. Avec environ 2 minutes, le système de coupe est nettoyé.
• Arrêtez le moteur.
• Fermez l'arrivée d'eau et débranchez le tuyau d'arrosage.
• Remettez le système de coupe en marche quelques instants pour éjecter l'eau.

Nettoyage manuel du système de coupe

Après avoir arrêté et laissé refroidir le moteur, inclinez la tondeuse sur le côté. Nettoyez la tondeuse et tout particulièrement la face interne du carter de coupe. Enlevez les débris et les restes d'herbe coupée avec une spatule et une brosse.

Après chaque utilisation, nettoyez les ouïes de ventilation situées en périphérie du cache-transmission sous le carter de coupe, en les dégageant de l'herbe qui pourrait les obstruer (fig. 19).

Évitez de tourner la lame pendant les opérations de nettoyage afin de garantir par la suite un démarrage plus facile. Ne dirigez jamais le jet d'un nettoyeur haute pression vers les organes de transmission, le moteur ou les ouïes de ventilation. N'utilisez jamais de nettoyeur à eau chaude!

2. Nettoyage du bac de ramassage

Pour conserver un ramassage optimal, pensez à nettoyer le bac de ramassage avec une brosse ou au jet d'eau de telle sorte à toujours conserver les orifices latéraux d'aération dégagés.

La grille d'aération placée dans la partie supérieure du bac de ramassage peut être facilement déclipsée et retirée pour la nettoyer (fig. 20a et 20b).

3. Entretien du système de coupe

Avant et après chaque utilisation, vérifie que les lames, les boulons de fixation des lames, et l'assemblage de coupe ne sont ni usés, ni

endommagés, ainsi que l'état de la rondelle d'accoupling (pour les modèles qui en disposent) et de la lame. Une lame déformée ou usée au-delà des témoins d'usure (petites encoches aux extrémités de la lame), doit être remplacée.

Assurez-vous régulièrement du parfait équilibrage de la lame (fig. 21).

Tout choc contre un obstacle, ou toute usure anormale peuvent entraîner un déséquilibrage et la déterioration des paliers, voire du moteur dans son ensemble. Dans ce cas, la garantie est exclue. Utilisez une lame neuve plutôt que de risquer une avarie du moteur à la suite d'un écart excessif d'une lame mal équilibrée.

Remplacement de la lame de coupe

Munissez-vous d'une paire de gants afin d'éviter tout accident en manipulant la lame, qui est extrêmement tranchante sur les parties affûtées. Débranchez le capuchon de la bougie et retirez la clé de contact.

Après un choc sur la lame, celle-ci est à remplacer impérativement. Des microfissures provoquées par un choc peuvent entraîner la rupture ultérieure de la lame si elle n'est pas remplacée.

Pour les modèles avec embrayage-frein de lame (fig. 22) :

• Desserrez les boulons de fixation de la lame.
• Remplacez la lame, sens de montage : "ailettes" vers le moteur.

Pour les autres machines à entraînement direct de la lame (fig. 23):

L'arbre moteur entraîne la lame par l'intermédiaire d'une rondelle d'accoupling. En cas de choc de la lame contre un obstacle, les ergots de la rondelle sont cisaillés, la lame n'est plus entraînée normalement (fig. 24).

Cette rondelle est une pièce à usage dont le remplacement est chose normale.

• Desserrez le boulon de fixation de la lame.

• Remplacez la lame, sens de montage : “ailettes” vers le moteur, ainsi que la rondelle d'accouplement.

Veillez à ce que les deux points de coupe tournent sur un même plan. Mesurez la distance qui sépare l'extrémité de la lame de la limite inférieure de la jupe du châssis. Cette distance doit rester identique lorsque vous faites passer l'autre extrémité de la lame au point de mesure et ne pas être inférieure à 3 mm.

4. Entretien du système de transmission d'avance

Réglage de la tension des transmissions de commande

Vérifiez régulièrement le bon réglage des câbles d'embrayage de lame et de traction.

Accès aux dispositifs de réglage des câbles :

• Embrayage frein de lame : à droite au niveau de l'assemblage intermédiaire du guidon
• Embrayage de traction : monovitesse : à gauche au niveau de l'assemblage intermédiaire du guidon
• version 3 vitesses : à gauche au niveau de l'articulation inférieure du guidon.

Pour un accès aisé aux dispositifs de réglage, retirez la gaine de protection spiralee.

Après réglage, remettez en place la gaine de protection spiralée.

Important!

Commande de traction des modèles 3 vitesses La contrainte du ressort en position embrayée (valeur L1-L0) doit être maintainue à une valeur comprise entre 17 et 22mm. L'ajustement de cette valeur peut être effectué sans outil après desserage de la molette prévue sur le dispos-itif. Resserrez la molette après avoir proceded à l'ajustement. -Si I'embrayage patine lorsque le levier

d'embrayage est en contact avec le guidon, desserrez le contre-écrou de la butée réglable avec une clé plate (fig. 25). - Retendez le câble. Essayez et retendez jusqu'à ce que l'embrayage fonctionne normalement sans patiner. Resserrez le contre-écrou.

Après chaque tonte, nettoyez le système de transmission en le débarrassant de l'herbe qui a pu s'y accumuler.

5. Vérification du système de sécurité

Assurez-vous du bon fonctionnement de la commande de sécurité (Arc-eau de maintien de la commande de sécurité relâché = arrêt de la lame en moins de 3 secondes). - Assurez-vous qu'en l'absence du bac de ramassage, l'actionnement de la commande de sécurité provoque la retombée du bouclier/déflecteur de sécurité en position de protection.

• Pour les machines équipées d'un embrayage frein de lame : en cas d'anomalie de fonctionnement de l'embrayage frein de lame, faites procéder au réglage auprès d'un Réparateur Agréé Outils WOLF. Si vous constatez une irrégularité de fonctionnement, faites vérifier le système de sécurité par un Réparateur Agréé Outils WOLF.
• Vérifiez l'état du bac de ramassage et du bouclier-déflecteur de sécurité. Faites-les remplacer dès qu'ils présentent des traces de détérioration.

6. Rangement : repliage rapide du guidon (sauf modèles à guidon fixe)

Pour réduire l'encombrement de votre tondeuse à des fins de transport ou de stockage, le guidon peut être rapidement replié en respectant l'ordre suivant :

• Relevez le guidon et décrochez le bac de ramassage

Traction monovitesse :

L1 - L0 = 4 - 5 mm

Traction 3 vitesses :

L1 - L0 = entre 17 et 22 mm

L0 = longueur du ressort au repos

L1 = longueur du ressort lorsque la commande correspondante est actionnée

Lorsque la commande est relâchée, aucune tension du câble ne doit s'exercer sur le ressort.

Embrayage (frein de cuillère) : L1 - L0 = 4 - 5 mm

La plupart des anomalies de fonctionnement sont dues à de mauvaises manoeuvres, à une mauvaise utilisation de la tondeuse, ou à l'absence de l'entretien normal que nous préconisons. Si la panne persiste malgré les vérifications que nous indiquons ci-dessous, s'adresser à un Réparateur Agréé Outils WOLF.

Avant toute intervention, débranchez le capuchon de bougie (tondeuse thermique) et fermez le robinet à essence (si le modèle en dispose) ou débranchez le câble d'alimentation (tondeuse électrique) ou retirez la clé de contact et les batteries (tondeuse à batteries).

Important :

En cas de remplacement de pièces, n'utilise que des pièces d'origine Outils WOLF. La qualité du travail effectué, la longévité de la tondeuse et votre sécurité en dépendent. L'utilisation de toute pièce "non d'origine", en plus des risques encourus par l'utilisateur, annule la garantie pour tout dommage en résultat. La société Outils WOLF ne assume aucune responsabilité en cas d'accident dû à l'utilisation d'une pièce "non d'origine".

Garanties contractuelles

Dans le cadre d'un usage non professionnel, et sous réserve que l'utilisation et l'entretien soient conformes aux prescriptions citées dans la notice d'instructions fournie avec chaque tondeuse, Outils WOLF - 67165 WISSEMBOURG CEDEX offre, en sus des garanties légales notamment celle concernant les défauts cachés et les vices rédhibitoires (Art. 1641 à 1649 du code civil) et la garantie de la conformité du bien au contrat due par le vendeur au consommateur (Art. L 211-4 à L 211-14 du code de la consommation), une garantie contractuelle :

• de 3 ans sur votre tondeuse et une extension jusqu'à 5 ans, soumise à conditions,
• de 10 ans sur le carter (10 ans pièce et 3 ou 5 ans main-d'œ

Cette garantie est assurée par l'intermédiaire du réseau de Spécialistes agréés par Outils WOLF. L'attention de l'utilisateur est attirée sur les recommandations essentielles contenues dans la notice d'instructions fournie avec chaque tondeuse, qu'il est absolument indispensable d'observer et de respecter pour obtenir un bon fonctionnement de l'appareil et bénéficier de la garantie contractuelle. Cette garantie est limitée au pays d'achat.

NB: Lorsque la tondeuse est utilisée dans un cadre professionnel, la garantie contractuelle accordée se limite à la garantie légale.

• La garantie contractuelle pour une durée de 3 ans à partir de la date d'achat de la tondeuse n'est accordée que sous réserve du strict respect des indications des points 1 à 4.
• L'extension de la garantie contractuelle à une durée de 5 ans à partir de la date d'achat n'est accordée que sous réserve du strict respect des indications des points 1 à 5.
• La carte de garantie et l'attestation de mise en service sont à remplir par le vendeur au moment de l'achat.
• L'attestation de mise en service doit être renvoyée par l'utilisateur, dûment complétée, dans un délai de 8 jours francs après l'achat, à Outils WOLF - Service Garantie - 67165 WISSEMBOURG CEDEX.
• La tondeuse doit être employée dans des conditions normales d'utilisation, dans un usage non professionnel. Sont donc notamment exclues les tondeuses utilisées par les entreprises paysagistes, les collectivités locales, les municipalités ainsi que les celles destinées à la location payante ou au prêt gratuit.
• L'entretien et l'utilisation de la tondeuse doivent être conformes aux

prescriptions de la notice d'instructions. L'utilisateur doit prendre connaissance et respecter les instructions figurant sous l'intitulé "Pour votre sécurité et celle des autres". 5. Durant la 3^e année suivant la date d'achat, et en plus de l'entretien périodique préconisé, il doit être fait procéder à une révision payante de la tondeuse par un Spécialiste agrée par Outils WOLF et la facture relative à cette révision doit être soigneusement conservée. Les détails des opérations de la révision obligatoire sont notés sur le tableau de l'extension de la garantie à 5 ans dans la notice d'utilisation. Tout défaut de matière et de fabrication, reconnu comme tel par Outils WOLF, sera réparé gratuitement (pièces et main-d'œuvre) auprès des Spécialistes agréés par Outils WOLF, sur présentation de la carte de garantie. Tous frais eventuels d'immobilisation, de transport de l'appareil ou des pièces défectueuses restent à la charge de l'utilisateur. La remise en état de la tondeuse ou le remplacement des pièces défectueuses dégage Outils WOLF de toute autre obligation de garantie contractuelle. Elle exclut particulièrement toute autre revendication ou dérogation au contrat de vente. Pour toute réclamation invoquant le bénéfice de la garantie contractuelle de 3 ans, la facture d'achat peut être exigée. Pour toute réclamation invoquant le bénéfice de l'extension de la garantie à 5 ans, la présentation de la facture de la révision obligatoire est exigée. Les pièces faisant l'objet d'une demande de garantie doivent être conservées et tenues à disposition de la Société Outils WOLF par le Spécialiste agrée par Outils WOLF ayant effectué la réparation durant une période de 4 mois suivant la date de la demande de garantie. Les pièces seront uniquement transmises aux Outils WOLF sur leur demande, dans ces 4 mois. Outils WOLF décline toute responsabilité en particulier en matière de responsabilité civile résultant de l'utilisation des appareils, notamment pour les cas suivants : - pour tout démontage, modification ou adjonction de pièces "non d'origine" y compris les lames. En tout état de cause, la garantie Outils WOLF ne pourrait être invoquée en cas d'accident, de casse, de troubles de fonctionnement dus à l'utilisation de pièces non fabriquées, fournies ou homologuées par Outils WOLF. - pour tout dommage résultant du non-respect des instructions d'utilisation et d'entretien (notamment les révisions courantes) qui sont énoncées dans la notice d'instructions.

Cette garantie ne couvre pas les points suivants :

• toute usure normale des pièces, notamment bougies, corde de lanceur, éléments de filtre à air et de filtre à essence, pot d'échappement, joints et membranes, lames et pièces d'accouplement, câbles et gaines, courroies, bandages de roues, garnitures de freins et d'embrayages, etc.
• les perceptions subjectives reconnues sans danger pour l'utilisateur et sans conséquence pour la qualité du produit, telles que bruits, vibrations, yeux fonctionnels ou autres considérations d'ordre esthétique, ainsi que les décolorations, oxydations et corrosions réalisant des conditions de stockage et du voillissement et les traces de suintement d'huile,
• les avaries dues à un début d'entretien, à l'inexpérience de l'utilisateur ou à une utilisation non conforme,
• les opérations d'entretien périodique à caractère préventif, telles que définies dans la notice d'instructions.

Tout démontage, modification ou adjonction de pièces "non d'origine", y compris les lames, annule tout droit à l'ensemble de la garantie. Il en est de même pour tout dommage résultant du non-respect des instructions d'utilisation et d'entretien qui sont énoncées dans la notice d'instructions jointe à votre tondeuse.

Comment faire valoir votre droit à cette garantie contractuelle de 3 ans ?

Sous réserve des conditions de garantie :

1. Lors de l'achat, faites remplir la carte de garantie et l'attestation de mise en service, qui sont jointes à la notice d'instructions. Conservez votre facture d'achat.
2. Retournez l'attestation de mise en service dûment complétée, dans un délai de 8 jours francs après l'achat, à Outils WOLF - Service Garantie - 67165 WISSEMBOURG CEDEX.
3. Conservez la carte de garantie. En cas d'intervention sous garantie, adressez-vous à votre Spécialiste/agréé par Outils WOLF (ou liste sur demande à Outils WOLF - 67165 WISSEMBOURG CEDEX) muni de celle-ci.

Comment faire valoir le droit à l'extension de la garantie contractuelle de 3 à 5 ans ?

Durant l'année suivant la date d'achat, faites procéder à une révision de votre tondeuse par un Spécialiste/agréé par Outils WOLF et conservez soigneusement la facture relative à cette révision.

Les détails des opérations de la révision obligatoire sont notés sur le tableau de l'extension de la garantie 5 ans dans la notice d'instructions.

Les garanties contractuelles viennent en sus de la garantie légale des defaults cachés et vices rédhibitoires régie par les articles 1641 à 1649 du code civil et de la garantie de conformité du bien au contrat due par le vendeur au consommateur régie par les articles L 211-4 à L 211-14 du code de la consommation.

Article L 211-4 du code de la consommation :

Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance. Il répond également des défauts de conformité resulting de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.

« Article L 211-5 du code de la consommation :

Pour être conforme au contrat, le bien doit :

1° Etre propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant : - correspondre à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ; - présenter les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquette ; Ou présenter les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.

Article L 211-12 du code de la consommation :

L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.

Article 1641 du code civil:

Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'utilisation auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.

« Article 1648 du code civil :

L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur, dans un délai de deux ans à compter de la découverte du vice.

Extension de la garantie à 5 ans

Détails des opérations de la révision obligatoire dans l'année

Pour les tondeuses achetées après le 01/01/2006

	TONDEUSE THERMIQUE
	Moteur frein	Dispositif de débrayage de lame
Moteur	☐ Remplacement de la bougie, du filtre à air et de la corde de lanceur☐ Nettoyage du carburateur et rinçage du réservoir d'essence☐ Remplacement de l'huile de moteur☐ Nettoyage des ailettes de refroidissement du moteur☐ Serrage des vis de fixation sur carcasse☐ Serrage des vis de la grille du pot d'échappement☐ Réglage de la commande à distance : positions start, maxi, mini, stop☐ Réglage du régime ralenti et maxi du moteur☐ Vérification du fonctionnement Primer / Starter
TondeuseLameHauteurs de coupePanier de ramassag RouesEntrainement avanceEntrainement de lame	☐ Contrôle du serrage de la visserie☐ Vérification des câbles de commande à distance, si nécessaire remplacement☐ Vérification : - de l'état et de l'équilibrage (éventuellesment remplacement) - de l'état de l'accouplement de lame- de sa rondelle d'accouplement (état des ergots)- serrage dynamométrique☐ Nettoyage + graissage☐ Nettoyage des grilles d'évacuation d'air☐ Suppression du jeu par adjonction de rondelles☐ Graissage des paliers☐ Nettoyage / graissage des pignons + cliquets☐ Vérifications de l'usure des poulies, si nécessaire remplacement☐ Graissage des paliers du réducteur et de l'arbre de transmission☐ Etat de la courroie / remplacement☐ Réglage du guide	☐ Remplacement de la garniture de frein☐ Nettoyage du compartment embrayage/ frein de lame
Sécurité	☐ Vérification : - du temps d'arrêt de la lame : < 3 secondes- du déflecteur de sécurité d'éjection d'herbe
