777C2 - Sondeur GPS HUMMINBIRD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sondeur GPS
Caractéristiques techniques principales	Écran couleur TFT de 7 pouces, résolution 480 x 800 pixels
Alimentation électrique	12 V DC
Dimensions approximatives	Dimensions de l'unité : 20,3 x 12,7 x 8,9 cm
Poids	1,2 kg
Compatibilités	Compatible avec les cartes SD, cartographie Humminbird
Type de batterie	Batterie plomb-acide ou lithium-ion recommandée
Tension	12 V
Puissance	Consommation maximale de 1,5 A
Fonctions principales	Sonar 2D, sonar à balayage, GPS intégré, cartographie, affichage des profondeurs
Entretien et nettoyage	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, consulter le service après-vente Humminbird
Informations générales utiles	Vérifier la compatibilité des accessoires avant l'achat, consulter le manuel d'utilisation pour les réglages

FOIRE AUX QUESTIONS - 777C2 HUMMINBIRD

Comment installer le HUMMINBIRD 777C2 sur mon bateau ?

Assurez-vous d'avoir le matériel nécessaire, puis suivez les instructions du manuel d'installation fourni. Fixez le support à l'emplacement souhaité, connectez les fils d'alimentation et l'antenne, puis vérifiez que tout est correctement installé.

Mon écran reste noir, que faire ?

Vérifiez que l'appareil est bien alimenté. Assurez-vous que le câblage est correctement connecté et que le fusible n'est pas grillé. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment mettre à jour le logiciel du HUMMINBIRD 777C2 ?

Téléchargez la dernière mise à jour du logiciel depuis le site officiel de Humminbird sur une clé USB. Insérez la clé USB dans le port USB de l'appareil et suivez les instructions à l'écran pour effectuer la mise à jour.

Pourquoi ne reçois-je pas de signal GPS ?

Assurez-vous que l'antenne GPS est correctement installée et dégagée de tout obstacle. Donnez un peu de temps à l'appareil pour acquérir le signal, surtout si vous êtes dans une nouvelle zone.

Comment régler la luminosité de l'écran ?

Accédez au menu des réglages de l'écran via le bouton Menu, puis sélectionnez l'option de luminosité pour ajuster le niveau selon vos préférences.

Mon appareil ne détecte pas les poissons, que faire ?

Vérifiez que le transducteur est correctement installé et immergé. Assurez-vous également que le réglage de la sensibilité est approprié pour les conditions de pêche.

Comment puis-je configurer les alertes de profondeur ?

Accédez à l'onglet des réglages des alertes dans le menu principal. Sélectionnez l'option pour les alertes de profondeur et définissez la profondeur souhaitée pour recevoir une alerte.

Que faire si l'appareil ne répond pas aux commandes ?

Essayez de redémarrer l'appareil. Si le problème persiste, vérifiez que l'écran n'est pas endommagé et que tous les câbles sont bien connectés.

Comment effacer les données de navigation précédentes ?

Allez dans le menu de gestion des données et choisissez l'option pour effacer les données de navigation. Confirmez votre choix pour supprimer les anciennes données.

Où puis-je trouver le manuel d'utilisation du HUMMINBIRD 777C2 ?

Le manuel d'utilisation peut être téléchargé en format PDF depuis le site web officiel de Humminbird dans la section des produits.

MODE D'EMPLOI 777C2 HUMMINBIRD

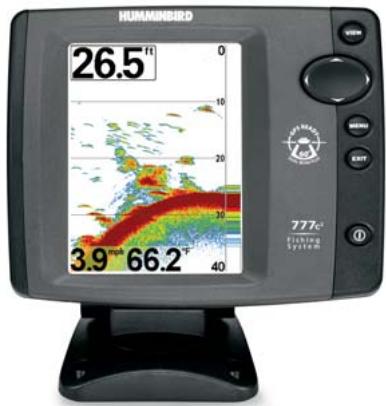

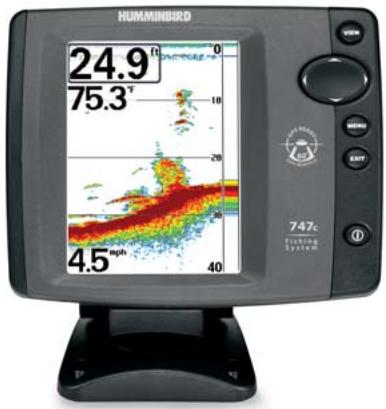

Guide d'utilisation du système de pêche 747c et 777c

531526-1_A

Merci d'avoir choisi Humminbird®, le chef de file dans le secteur des sondeurs de poissons aux États-Unis. Humminbird® a bâti sa réputation en créant et en fabriquant des équipements marins de haute qualité et très fiables. Notre appareil Humminbird® a été conçu pour pouvoir être utilisé sans problèmes, quelles que soient les conditions, même dans les milieux marins les plus hostiles. Dans l'éventualité peu probable où votre appareil Humminbird® aurait besoin de réparations, nous offrons une garantie pièces et main d'œuvre exclusive - gratuite pendant la première année, et disponible à un taux raisonnable après la période initiale d'un an. Pour plus de détails, voir le bon de garantie de votre système. Nous vous invitons à lire attentivement ce Manuel de l'utilisateur, afin de profiter pleinement de toutes les fonctions et applications de votre produit Humminbird®.

Communiquez avec notre Centre de ressources pour la clientèle au 1-800-633-1468 ou visitez notre site Web www.humminbird.com.

AVERTISSEMENT! Cet appareil ne devrait en aucun cas être utilisé comme instrument de navigation afin de prévenir les collisions, l'échouage, les dommages au bateau ou les blessures aux passagers. Lorsque le bateau est en mouvement, la profondeur de l'eau peut varier trop rapidement pour vous laisser le temps de réagir. Avancez toujours très lentement si vous soupçonnez la présence de bas-fonds ou d'obstacles submergés.

AVERTISSEMENT! La réparation et/ou le démontage de cet appareil électronique doit être effectuée uniquement par un personnel d'entretien autorisé. Toute modification du numéro de série et/ou réparation par un personnel non autorisé entraînera l'annulation de la garantie. La manipulation et/ou le démontage de cet appareil pourrait entraîner une exposition au plomb sous forme de soudure.

AVERTISSEMENT ! Ce produit contient du plomb, un produit chimique reconnu par l'État de la Californie comme pouvant causer le cancer, des défauts de naissance et d'autres toxicités reproductives.

REMARQUE : Certaines fonctions traitées dans ce manuel nécessitent un achat à part, alors que d'autres ne sont offertes que pour les modèles internationaux. Tous les efforts ont été déployés pour identifier clairement ces fonctions. Lisez bien le guide afin de comprendre toutes les capacités de votre modèle.

Fonctionnement d'un sonar

Sonar DualBeam PLUS 3

Sonar à quatre faisceaux [QuadraBeam PLUS] (transducteur à quatre faisceaux [QuadraBeam PLUS] en option) 4

Sonar à grande couverture latérale [WideSide] (transducteur à grande couverture latérale en option) 5

Sonar universel 2

Modes d'affichage

Mode d'affichage Sonar 9

Compréhension de l'historique sonar 10

Fenêtre sonar en temps réel (RTS) 10

Arrêt sur image et curseur 11

Représentation du fond 12

Mode d'affichage Zoom du sonar 15

Mode d'affichage Sonar divisé de 200 et 83 kHz 16

Mode d'affichage À gros chiffres 17

Mode d'affichage Clignotant circulaire 18

Mode d'affichage Latéral (transducteur à quatre faisceaux [QuadraBeam PLUS] en option) 19

Mode d'affichage Grande couverture latérale (transducteur à grande couverture latérale [WideSide] en option).... 22

Touches de fonction

Touche Mise en marche et éclairage 23

Touche Affichage [VIEW] 24

Touche Menu [MENU] 24

Commande de curseur à quatre directions 25

Touche Quitter [EXIT] 25

Menu Options de démarrage

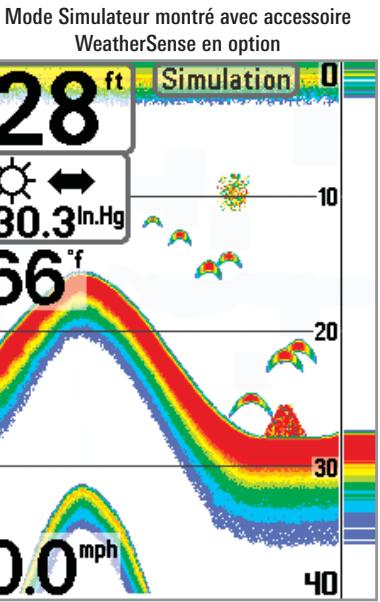

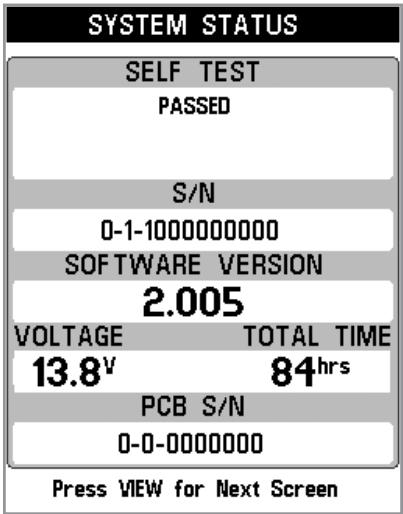

Utilisation en mode Normal 31 Mode Simulateur 31 État du système 32 Autoverification 32 Test des accessoires 33 Connexion PC (à utiliser avec câble de connexion PC) 34

Menu X-Press du Sonar 34

Côté de couverture latérale (transducteur à grande couverture latérale : exclusif au mode d'affichage Grande couverture latérale) 35 Sensibilité 36 Échelle haute (mode utilisateur Avancé : exclusif aux modes d'affichage Sonar, Sonar divisé, À gros chiffres et Clignotant circulaire) 37 Échelle inférieure 38 Distance faisceau latéral (transducteur à grande couverture latérale : exclusif au mode d'affichage Grande couverture latérale) 39 Vitesse de défilement 40 Disposition quadruple (à l'achat facultatif du transducteur QuadraBeam PLUS, mode d'affichage latéral seulement) 40 Niveau d'agrandissement (exclusif au mode d'affichage Zoom du sonar) 41 Verrouillage du fond 41 Plage du fond (exclusif au mode d'affichage Zoom du sonar, lorsque la fonction de verrouillage sur le fond est activée) 42

Onglet Sonar du menu principal

Sélection de faisceau 44 Identification de poisson 45 Sensibilité ID poisson 46 Fenêtre sonar en temps réel [RTS] 47 Vue du fond 48 Angle du zoom 48 Sensibilité du faisceau de 83 kHz (mode utilisateur Avancé) 49 Sensibilité 455 kHz (mode utilisateur Avancé avec transducteur à quatre faisceaux QuadraBeam PLUS) 50 Sensibilité WideSide (mode utilisateur Avancé avec transducteur à grande couverture latérale) 51

Table des matières

Lignes de profondeur (mode utilisateur Avancé) 52

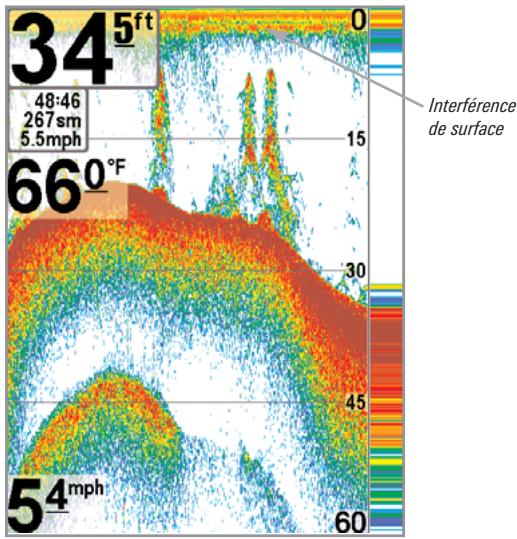

Sensibilité de surface (mode utilisateur Avancé) 53

Filtre bruit (mode utilisateur Avancé) 54

Profondeur maximale (mode utilisateur Avancé) 55

Type d'eau (mode utilisateur Avancé) 56

Sélection du transducteur

Onglet Alarmes du menu principal

Alarmefond 58

Alarme fond 58

Alarme batterie faible 59

Alarme de température auxiliaire (uniquement avec capteur de température et de vitesse) 59

Alarme de température. 60

Tonalité d'alarme 60

Onglet Configuration du menu principal

Unités - Profondeur 62

Unités Température (exclusif aux modèles internationaux) 62

Unités Distance (avec capteur de température et de vitesse ou récepteur GPS) 63

Unités Vitesse (avec capteur de température et de vitesse ou récepteur GPS) 63

Mode utilisateur 64

Langue (exclusif aux modèles internationaux) 64

Mise à zéro journalière (avec capteur de température et de vitesse ou récepteur GPS) 65

Valeurs par défaut 65

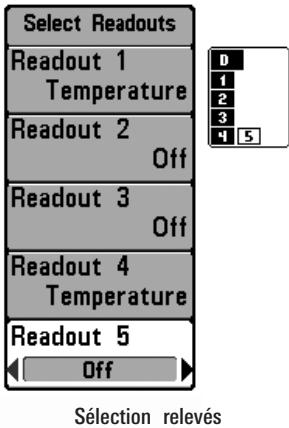

Sélection relevés (mode utilisateur Avancé, exclusif au mode d'affichage Sonar) 66

Compensation de fond (mode utilisateur Avancé) 68

Décalage température auxiliai é ; seulement avec capteur de température et de vitesse) 68

Décalage températur ) 69

Étalonnage vitess é ; seulement avec capteur de température et de vitesse) 69

Format numériqu ) 70

Entrée NMEA (mode utilisateur Avancé) 71

Dépannage

Difficulté à mettre le système de pêche en marche 74 Mode Simulateur actif malgré la présence d'un transducteur 74 Problèmes d'affichage 75 Détermination des causes d'interférence 76

Pour communiquer avec Humminbird 94

REMARQUE : Les fonctions citées dans la table des matières qui indiquent "exclusif aux modèles internationaux" ne sont offertes que sur nos produits en vente à l'extérieur des États-Unis, par nos distributeurs internationaux autorisés. Pour obtenir une liste de nos distributeurs internationaux autorisés, veuillez visiter notre site Web www.humminbird.com afin de trouver l'emplacement d'un distributeur dans votre région.

REMARQUE : Les fonctions citées dans la table des matières qui indiquent "seulement avec capteur de température et de vitesse ou récepteur GPS" ou "seulement avec câble de raccordement à un PC" nécessitent l'achat d'accessoires vendus séparément. Vous pouvez visiter notre site Web www.humminbird.com pour commander ces accessoires en ligne .

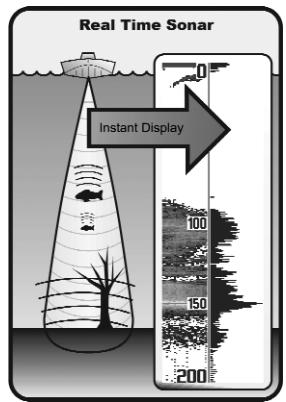

Fonctionnement d'un sonar

La technologie du sonar est basée sur les ondes sonores. Les systèmes de pêche de la Série 700 transmettent une onde sonore en vue de calculer la profondeur directement sous le transducteur et de déterminer la structure, le profil et la composition du fond.

Votre système de Série 700 calcule le délai entre la transmission de l'onde sonore et sa réflexion sur un objet pour en déterminer la distance. Il interprète ensuite la réflexion du signal pour déterminer l'emplacement, la taille et la composition de l'objet.

Le sonar est très rapide. Une onde sonore peut voyager de la surface jusqu'à 70 m (240 pi) de profondeur et revenir en moins de 1/4 de seconde. Il est donc improbable que votre embarcation puisse devancer le signal sonar.

Le terme SONAR est un acronyme de l'expression anglaise « Sound Navigation And Ranging ». La technologie sonar utilise des pulsations sonores précises (appelées « impulsions ») émises dans l'eau dans un faisceau ayant la forme d'une goutte d'eau.

Les pulsations sonores sont réfléchies par le fond et les objets dans l'eau, comme les poissons et autres éléments submergés. Les retours sont ensuite affichés sur l'écran à cristaux liquides. Chaque fois qu'une nouvelle donnée est reçue, les anciennes se déplacent le long de l'écran, ce qui crée un effet de défilement.

En juxtaposant tous les retours sonar, un graphique facile à interpréter du fond, des poissons et des structures apparaît à l'écran.

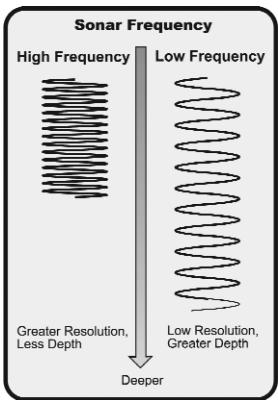

Les pulsations sonores sont transmises à diverses fréquences, selon l'application. Les fréquences très élevées (455 kHz) sont utilisées pour obtenir une grande définition, mais leur effet est limité par la profondeur. Les fréquences élevées (200 kHz) sont normalement utilisées dans les appareils sonar visant le grand public, qui offrent un bon équilibre entre le rendement en profondeur et la résolution. Quant aux basses fréquences (83 kHz), elles sont normalement utilisées pour sonder à une plus grande profondeur.

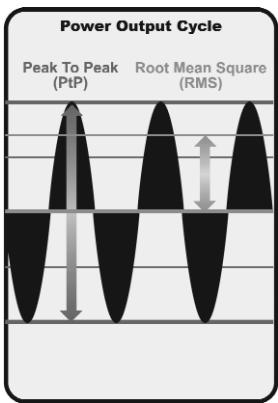

La puissance de sortie est la quantité d'énergie produite par l'émetteur sonar. Elle est généralement mesurée en utilisant deux méthodes :

• La valeur efficace (ou valeur quadratique moyenne) est une mesure d pendant toute la durée du cycle de transmission.
• La méthode de crête à crête mesure la puissance de sortie aux points les plus élevés.

Les avantages d'une plus grande puissance de sortie se reflètent dans la capacité de l'appareil à détecter de plus petits objets à de plus grandes distances, à contrer le bruit, à offrir un meilleur rendement à grande vitesse et à fonctionner à une profondeur accrue.

Les modèles de système de pêche de la Série 700 sont livrés avec un système sonar à double faisceau DualBeam PLUS de 200 kHz et 83 kHz, balayant une grande couverture (60°). Le sonar à double faisceau dispose d'un faisceau central concentré, enveloppé d'un second faisceau étendant la couverture à une zone égale à la profondeur. Dans 6 m (20 pi) d'eau, le faisceau large couvre une zone de 6 m. Le faisceau central pointe vers le fond pour vous montrer la structure et la couverture végétale. Le faisceau large sert à détecter les poissons dans la zone de couverture étendue. Les retours de sonar DualBeam PLUS peuvent être regroupés, visualisés séparément ou comparés en les visualisant côte à côte. La technologie à double faisceau DualBeam PLUS convient parfaitement pour une vaste gamme de conditions, de l'eau peu profonde à l'eau très profonde, en eau douce comme en eau salée. La capacité de profondeur dépend de certains facteurs tels que la dureté du fond, les conditions de l'eau et la façon dont le transducteur est installé.

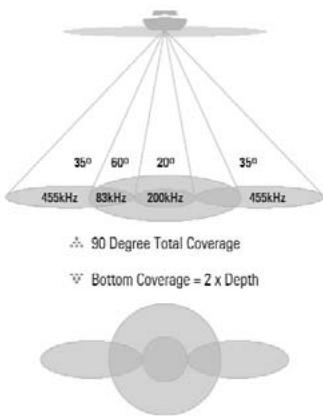

Sonar à quatre faisceaux [QuadraBeam PLUS]

(transducteu en option)

Votre système de pêche de série 700 est également compatible avec le système sonar QuadraBeam PLUS à l'achat d'un transducteur QuadraBeam PLUS additionnel. Le sonar QuadraBeam PLUS balaie une zone de couverture extrêmement large. QuadraBeam PLUS commence avec ses deux faisceaux latéraux de positionnement de structure en forme d'éventail, à une fréquence de 455 kHz, pour repérer les poissons, les appâts et la structure à gauche et à droite du bateau, sur une surface de fond marin qui est toujours égale à deux fois la profondeur. Pour obtenir une vue détaillée sous le bateau, QuadraBeam PLUS utilise la technologie DualBeam PLUS qui se caractérise par des faisceaux de précision et de larges faisceaux. QuadraBeam PLUS vous permet de trouver plus de poissons plus rapidement et vous indique même où mettre l'appât en vous montrant l'emplacement des poissons, que ce soit à gauche, à droite ou directement sous votre bateau.

Couverture de fond de 150 degrés. Couverture du fond = 1/3 × Profondeur.

Sonar à grande couverture latérale

(transducteu WideSide en option)

Votre système de pêche de Série 700 est également compatible avec le système sonar WideSide avec l'achat d'un transducteur additionnel à grande couverture latérale. Le est un transducteur spécialisé de balayage latéral, qui s'avère extrêmement utile pour la pêche à partir d'un banc ou pour la recherche de poissons d'appât en eau libre. Le transducteur WideSide utilise trois éléments de sonar différents qui transmettent des signaux vers la gauche et la droite du bateau et directement sous ce dernier. Le faisceau orienté vers le bas est un faisceau de 200 kHz offrant une couverture de 24 degrés. Ce faisceau offre une indication numérique continue de la profondeur directement sous le bateau. Les faisceaux latéraux sont des faisceaux de 455 kHz offrant une couverture de 16 degrés. Les éléments latéraux peuvent être utilisés indépendamment l'un de l'autre, ou ensemble, afin de localiser les cibles près de la surface de l'eau de chaque côté du bateau.

Sonar Universal 2

Votre système de pêche de série 700 est compatible avec le sonar universal 2, un transducteur intégré et protégé d'avant-garde qui est incorporé à l'unité inférieure de tous les moteurs Minnkota. Le sonar universal 2 présente un câblage dissimulé dans l'arbre composite indestructible ; il est invisible, ne nuit pas et ne présente pas de serre-câbles, d'attaches ni de fils exposés. Le sonar universal 2 se caractérise par une nouvelle détection de température qui est compatible avec les principales marques de détecteurs de poisson, ainsi que par la performance de la technologie DualBeam PLUS (disponible avec les modèles DualBeam PLUS de Humminbird®). La vision élargie et les détails plus prononcés du fond vous donnent une nouvelle perspective de l'eau sous le bateau. De même que le rendement optimal du sonar vous aide à couvrir les poissons.

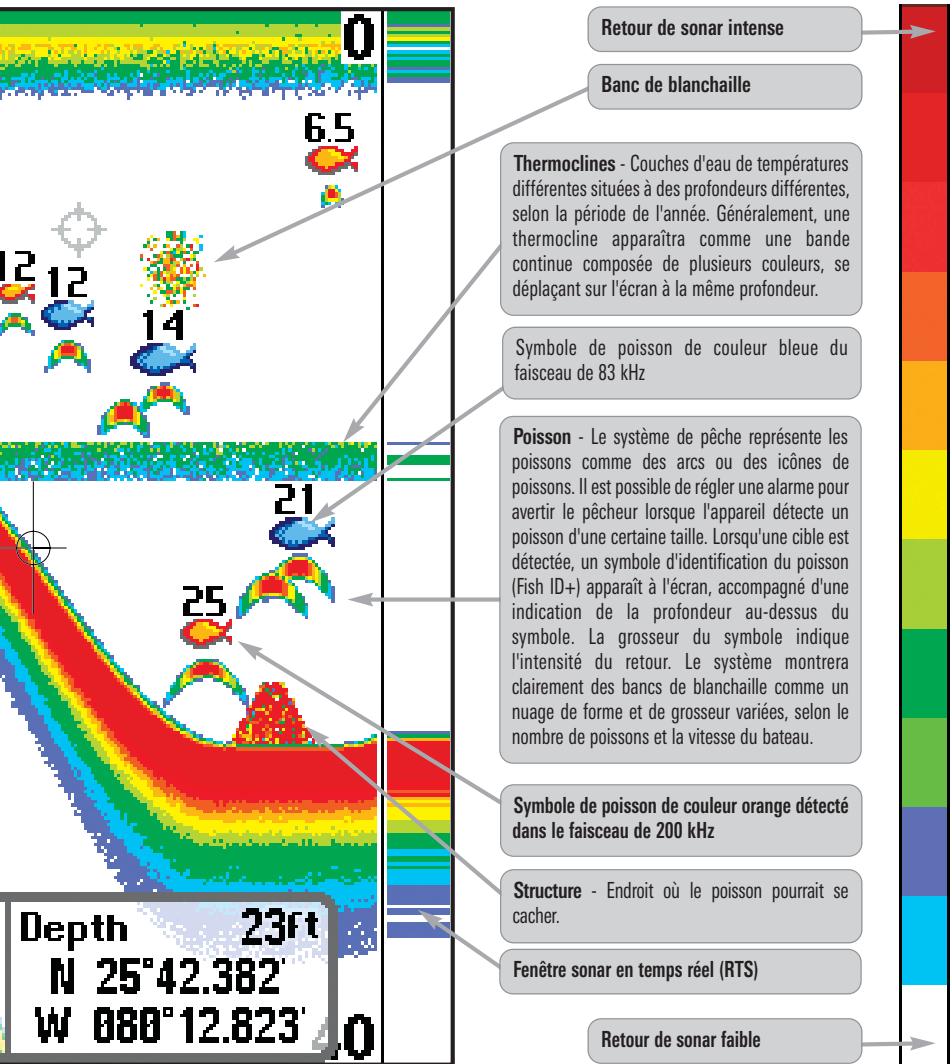

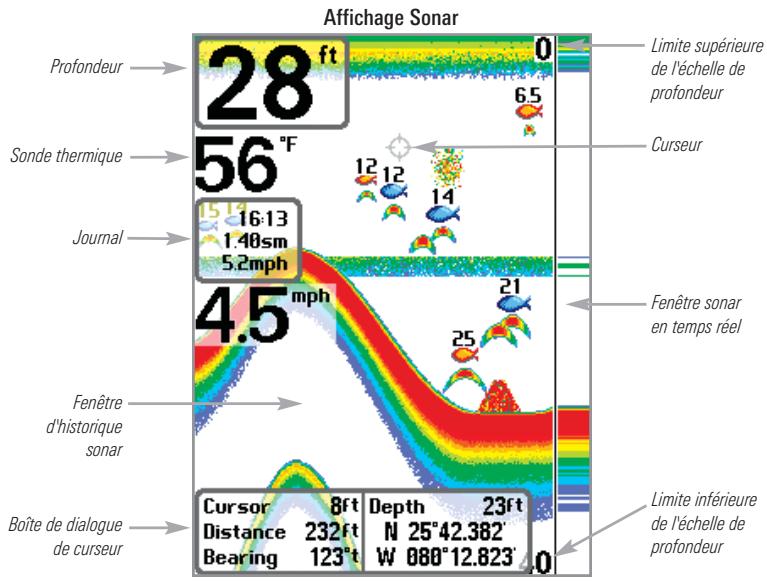

Représentations à l'écran

Le système de pêche Série 700 peut afficher tout un éventail de renseignements utiles.

Profondeur - Profondeur de l'eau. Il est possible de régler une alarme afin de vous avertir lorsque l'eau devient trop peu profonde.

Curseur - Le curseur est disponible en mode d'arrêt sur image et peut, en mode d'affichage Sonar, être positionné afin de fournir la profondeur d'un retour de sonar et la profondeur du fond sous le curseur.

Température - Température de la surface de l'eau.

Minuterie - Temps écoué avec le capteur de température et de vitesse ou avec le récepteur GPS.

Distance - Distance parcoursue avec le capteur de température et de vitesse ou avec le récepteur GPS.

Vitesse moyenne - Indication de la vitesse moyenn

Vitesse - Si le récepteur GPS est installé, le système peut afficher la vitesse du bateau et aussi mesurer un compteur des milles nautiques ou terrestres parcourus.

Second retour de sonar - Signal de sonar qui rebondit entre le fond et la surface de l'eau et qui revient de nouveau. Il est possible de se servir de l'apparence du second retour pour déterminer la dureté du fond. Un fond très dur montre un retour très fort tandis qu'un fond plus meuble affichera un retour très faible ou inexistant.

Boîte de dialogue du curseur - Indique la profondeur du curseur à l'écran et la profondeur du fond directement sous le curseur. Les données de latitude et de longitude de la position du curseur, la distance et le relèvement vers le curseur sont affichés avec un récepteur GPS. Il est possible de marquer un point de cheminement à la position du curseur (avec un récepteur GPS) pour une utilisation ultérieure.

$$ 2 8 ^ {\mathrm {f i t}} $$

$$ 5 6 ^ {\circ} $$

1. 48 m/s 5. 2 mph

$$ 4. 5 ^ {\mathrm {m p h}} $$

Cursor Distance Bearing

8rt 232rt 123't

REMARQUE : Les entrées de cette liste portant la mention « avec capteur de température » sont branchées au système de pêche. Si les deux accessoires sont branchés, seules les données

au sl

de viti obten.

utiles

au sujet de la zone située sous le bateau et à proximité de celui-ci, notamment :

e et

Les informations de vitesse ou du récepteur GPS ne sont disponibles que si l'un ou l'autre desdits accessoires est connecté. Les données du récepteur GPS seront alors affichées.

Modes d'affichage

Voici les modes d'affichage offerts par votre système de pêche :

Mode d'affichage Sonar. Mode d'affichage Zoom. Mode d'affichage Sonar divisé de 200 et 83 kHz. Mode d'affichage À gros chiffres. Mode d'affichage Clignotant circulaire. Mode d'affichage Latéral. Mode d'affichage Grande couverture latérale.

Le mode d'affichage Sonar est le mode par défaut. Lorsque vous appuyez sur la touche Affichage (VIEW), le système affiche les modes d'affichage disponibles un à un. Lorsque vous appuyez sur la touche Quitter (EXIT), le système affiche les modes d'affichage disponibles un à un, mais en ordre inverse. Tout mode d'affichage peut être ajouté ou supprimé de la rotation en effectuant ce réglage à partir de l'onglet Affichages du menu principal.

REMARQUE : Lorsque vous modifiez un réglage du menu qui influe sur les retours sonar, l'écran est rafraîchi immédiatement (vous n'avez donc pas à quitter le menu pour que les modifications s'appliquent à l'écran).

REMARQUE : Le mode d'affichage Latéral n'est disponible que si un transducteur à quatre faisceaux QuadraBeam est branché à l'appareil, et le mode d'affichage Grande couverture latérale n'est disponible que si un transducteur à grande couverture latérale WideSide est branché à l'appareil. Vous pouvez visiter notre site Web www.humminbird.com pour commander ces accessoires en ligne ou communiquer avec notre Centre de ressources pour la clientèle au 1-800-633-1468.

Mode d'affichage sonar

Le mode d'affichage Sonar fournit une trace historique des retours sonar. La profondeur est toujours affichée. Les indicateurs de température et de vitesse s'affichent automatiquement si l'accessoire approprié est branché. Les retours les plus récents s'affichent du côté droit de la fenêtre et, avec l'apport des nouvelles données, les plus anciens se déplacent vers la gauche. Un indicateur numérique de la profondeur est affiché dans le coin supérieur gauche. Une échelle de profondeur avec des indicateurs des limites supérieure et inférieure apparaît sur la bordure droite de la fenêtre, en mode d'affichage Sonar. L'échelle indique la distance entre la surface et une profondeur suffisante pour afficher le fond. L'échelle de profondeur est sélectionnée automatiquement afin de garder le fond visible à l'écran. Vous pouvez par contre la régler manuellement (voir le menu X-Press du sonar). Il existe 5 indicateurs numériques affichant des renseignements provenant des accessoires vendus séparément.

Ces zones d'information peuvent être personnalisées afin d'afficher uniquement l'information désirée (voir l'onglet Configuration du menu principal - Sélection des relevés).

REMARQUE : Si l'indicateur de profondeur clignote, cela signifie que l'appareil a des difficultés à localiser le fond. Ceci se produit habituellement lorsque le transducteur est hors de l'eau, lorsque le bateau est en eau trop profonde, lorsqu'il se déplace trop rapidement ou lors de tout autre événement empêchant l'appareil de recevoir des données continues.

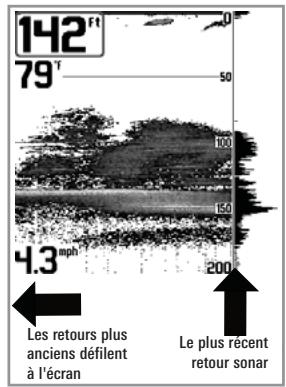

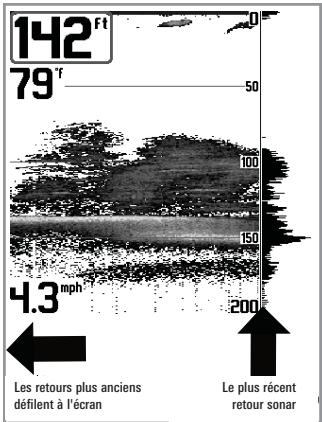

Compréhension de l'historique sonar

Il est important de comprendre ce qui est représenté à l'écran. L'écran n'affiche PAS une véritable représentation en trois dimensions de ce qui se trouve sous l'eau. Chaque bande de données verticale reçue par la tête de commande et reportée à l'écran représente ce qui a été détecté par le sonar à un moment donné. Comme le bateau ainsi que les cibles (poissons) peuvent être en mouvement, les retours ne montrent qu'un intervalle de temps particulier où les objets ont été détectés, et non l'emplacement exact de ces objets relativement aux autres objets affichés à l'écran.

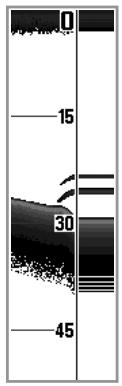

Fenêtre sonar en temps réel (RTS)

Une f s'affiche sur le côté droit de l'écran en mode d'affichage Sonar seulement. est toujours rafraîchie le plus rapidement possible, selon les conditions de profondeur, et montre seulement les retours du fond, de la structure et des poissons dans la zone de couverture du transducteur. Elle indique la profondeur et l'intensité d'un retour sonar (voir l'onglet Sonar du menu principal : fenêtre sonar en temps réel).

étroite indique l'intensité sonar au moyen de la couleur. Le rouge indique un retour intense et le bleu indique un retour faible. La profondeur du retour our sur l'échelle de profondeur de l'écran.

La fenêtre sonar en temps réel large indique l'intensité sonar à l'aide d'un diagramme à barres. La longueur des retours reportés fournit une indication quant à l'intensité du retour. La profondeur du retour our sur l'échelle de profondeur de l'écran. La fenêtre sonar en temps réel large n'utilise pas les niveaux de gris.

Arrêt sur image et curseur

Arrêt sur image - En appuyant sur une des touches de déplacement du curseur à quatre directions, l'image cesse de défiler à l'écran et un curseur s'y affiche. Il est alors possible, à l'aide de la commande à quatre directions, de positionner le curseur sur tout retour sonar lié à l'écran pour en afficher la profondeur. La fenêtre sonar en temps réel continue d'être rafraîchie, même en mode d'arrêt sur image. De plus, vous pouvez visualiser les effets des modifications apportées aux réglages avec la fonction de mise à jour instantanée de l'image. Appuyez sur la touche Quitter pour sortir du mode d'arrêt sur image et l'image continuera à défiler à l'écran. La fonction d'arrêt sur image est disponible dans les modes d'affichage Sonar, Zoom du sonar et les modes à écran divisé de 200 et 83 kHz.

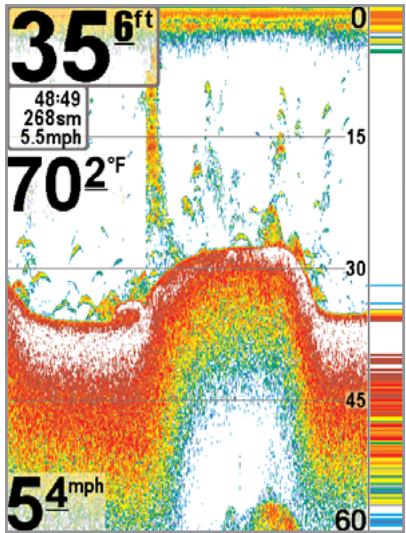

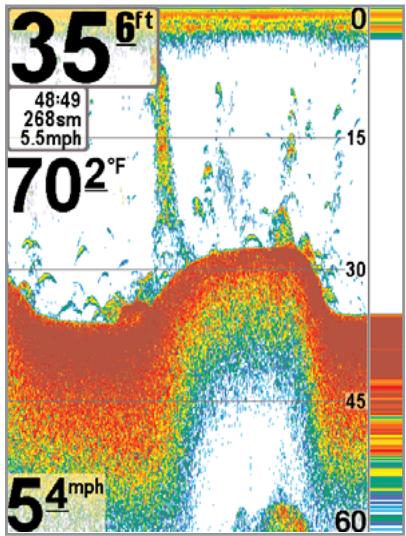

Représentation du fond

À mesure que le bateau se déplace, le système porte les changements de profondeur à l'écran pour créer un profil du fond. Vous pouvez ensuite déterminer le type de fond à partir de la courbe des retours portés à l'écran. Un fond dur, comme un fond de sédiments compactés ou un rocher plat, apparaît comme une ligne mince en travers de l'écran. Un fond meuble, comme de la boue ou du sable, apparaît comme une ligne épaisse en travers de l'écran. Un fond rocheux a une apparence brisée et inégale.

Profil de fond avec fenêtre sonar en temps réel (RTS). Accessoire Température/Vitesse facultatif.

Les retours sonar du fond, de la structure et des poissons peuvent être représentés en mode ligne blanche (WhiteLine) ou i (Structure ID). Voir l'onglet Sonar du menu principal : Affichage du fond, pour obtenir de plus amples détails sur la façon de régler la visualisation du fond.

La fonction I affiche les retours faibles en bleu et les retours intenses en rouge.

La fonction Ligne blanche représente les retours sonar les plus intenses en blanc, créant ainsi une ligne de contour distincte. L'avantage de cette fonction est qu'elle définit clairement le fond à l'écran.

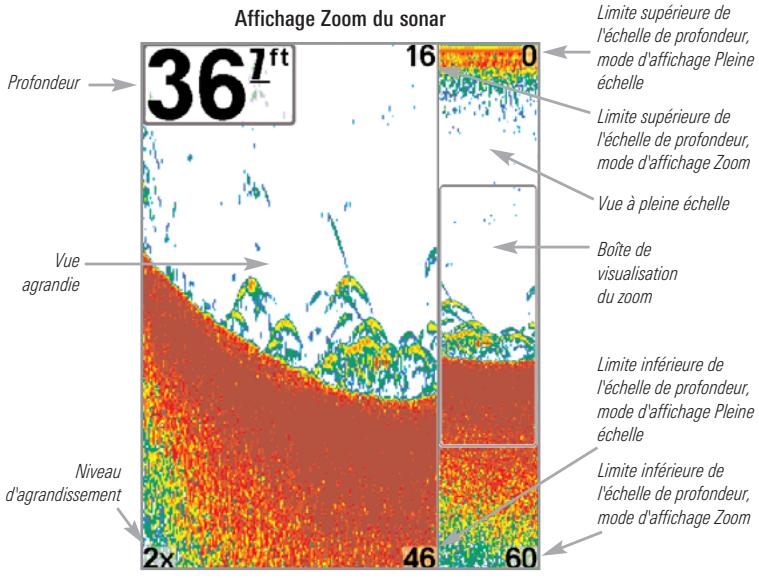

Mode d'affichage zoom du sonar

Le m augmente la résolution de l'écran afin de séparer les retours sonar très rapprochés, comme ceux causés par un poisson en suspension près du fond ou à l'intérieur d'une structure. En mode d'affichage Zoom, l'écran est divisé afin de montrer, à droite, une tranche étroite de la vue sur toute l'échelle de profondeur, et la vue agrandie à gauche. La vue à pleine échelle à droite contient également une boîte de visualisation du zoom, montrant quelle section de la partie de droite a été agrandie dans la partie gauche de l'écran suit le fond dans la vue à pleine échelle.

Dès que la profondeur change, la vue de gauche se rafraîchit pour afficher une vue agrandie du fond montre l'emplacement de la vue agrandie par rapport à la vue à pleine échelle. Le niveau de zoom, ou niveau d'agrandissement, est affiché dans le coin inférieur gauche et peut être modifié selon les conditions (voir menu X-Press du sonar : Niveau d'agrandissement). Les limites supérieure et inférieure de l'échelle de profondeur de zoom indiquent la profondeur de l'eau à l'endroit visualisé.

Il n'est pas possible de personnaliser les indicateurs numériques en mode d'affichage Sonar, donc les renseignements comme la température de l'eau et la tension de la batterie ne sont pas disponibles dans ce mode.

Mode d'affichage sonar divisé de 200 et 83 kHz

Le m affiche les retours sonar du faisceau de 83 kHz du côté gauche de l'écran, et les retours sonar du faisceau de 200 kHz du côté droit. Un indicateur numérique de la profondeur est toujours présent dans le coin supérieur gauche de l'écran. Vous pouvez vous servir du m pour comparer les retours sonar du faisceau large de 83 kHz à ceux du faisceau étroit de 200 kHz, en les visualisant l'un à côté de l'autre.

Il n'est pas possible de personnaliser les indicateurs numériques en , donc les renseignements comme la température de l'eau et la tension de la batterie ne sont pas disponibles dans ce mode.

M 200 kHz / 83 kHz

Mode d'affichage à gros chiffres

Le m fournit des données numériques dans un format facile à lire. La profondeur est toujours affichée. Les indicateurs de température et de vitesse ainsi que les renseignements contenus dans le journal s'affichent automatiquement si l'accessoire approprié est branché au système. Le journal affiche la distance parcourue, la vitesse moyenne et le temps écoulé depuis la dernière réinitialisation du journal. Il est impossible de personnaliser les indicateurs numériques dans le m .

Représentation du mode d'affichage à gros chiffres

Mode d'affichage clignotant circulaire

Le m affiche les retours sonar en temps réel dans le format clignotant traditionnel. La profondeur et la température sont toujours affichées. Il est impossible de personnaliser les indicateurs numériques dans le m .

5.4 mph 64.1°

Mode d'affichage latéral

( [QuadraBeam PLUS] en option)

Le mode d'affichage Latéral n'est disponible que lorsque la fonction Sélection du transducteur est réglée à Quatre faisceaux [QuadraBeam] (voir l'onglet Sonar du menu principal : Sélection du transducteur) et qu'un en option est branché à l'appareil. Le QuadraBeam PLUS est vendu séparément. Ce mode d'affichage présente les retours sonar du bateau et ceux du faisceau de 200 kHz orienté vers le bas dans une seule vue. Vous pouvez personnaliser l'affichage des données du sonar dans le mode d'affichage latéral afin de répondre à vos préférences. Selon la disposition sélectionnée dans le menu X-Press™ du sonar à disposition quadruple (accessible uniquement par le menu X-Press™ du sonar si le mode d'affichage latéral est actif), l'affichage représentera les données générées par le sonar selon une des trois dispositions suivantes : Disposition par défaut, Disposition classique, et Disposition oblique.

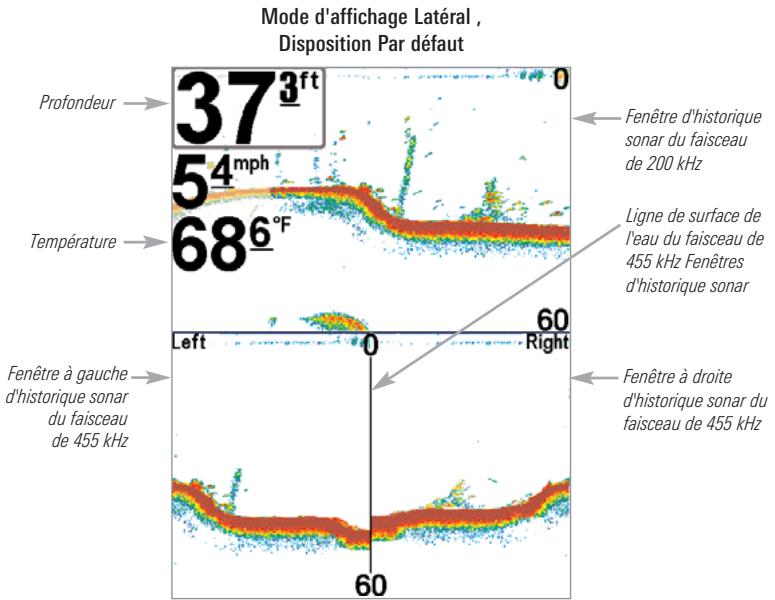

Disposition par défaut : La partie supérieure de l'écran affiche un journal historique des retours sonar provenant du faisceau de 200 . Les nouvelles données des tableaux sur les faisceaux latéraux défilent du centre vers l'extérieur.

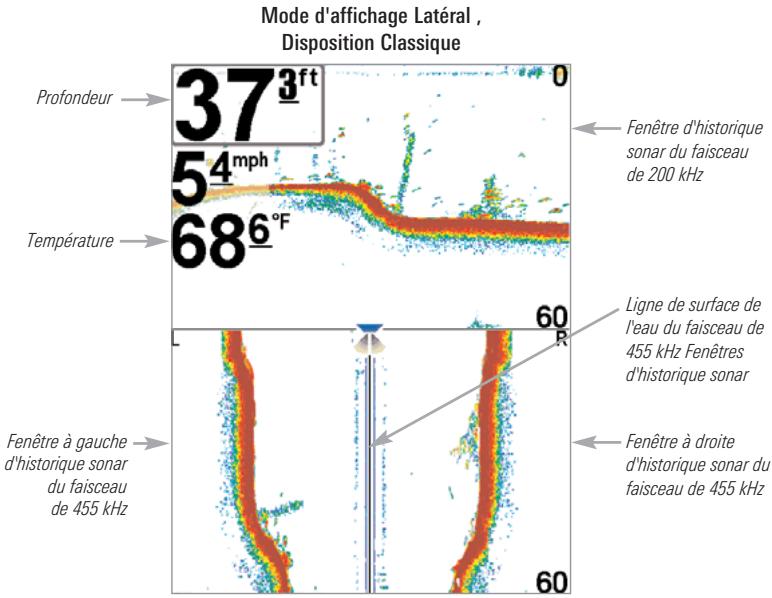

Disposition classique: La partie supérieure de l'écran affiche un journal historique des retours sonar provenant du faisceau de 200kHz orienté vers le bas. Les nouvelles données du tableau sur le faisceau orienté vers le bas défilent de droite à gauche. La partie inférieure de l'écran affiche un journal historique des retours sonar provenant des faisceaux de 455kHz orientés vers la gauche et la droite. Toutne nouvelle information s'affiche au haut de l'écran et défile vers le bas de l'écran.

Disposition oblique : Cette disposition montre les deux faisceaux latéraux de 455 kHz et e 200 kHz sous forme de trois tableaux de données historiques. Cette disposition est représentée sous forme de trois tableaux obliques. Toute nouvelle information s'affiche à droite et défile vers la gauche.

Mode d'affichage Latéral, Disposition Oblique

Pour toutes ces dispositions, les retours sonar provenant des faisceaux latéraux révèlent le profil et la structure du fond ainsi que les poissons, tout comme le faisceau orienté vers le bas. En fait, la zone couverte par ces faisceaux est située à gauche et à droite de celle couverte par le faisceau orienté vers le bas, ce qui permet de visualiser une plus grande partie du fond. La portée des faisceaux latéraux gauche et droit se fonde sur le réglage de profondeur du faisceau orienté vers le bas, jusqu'à un maximum de 50 m (160 pi).

Mode d'affichage grande couverture latérale

(transducteur à g [WideSide] en option)

Le mode d'a n'est disponible que lorsque la fonction Sélection du transducteur est réglée à Grande couverture latérale [WideSide] (voir l'onglet Sonar du menu principal : Sélection du transducteur) et qu'un est branché à l'appareil. Le est vendu séparément. Le mode d'a affiche les données du transducteur à couverture latérale de 455 kHz. Trois vues sont disponibles : gauche, droite ainsi que tous. La vue par défaut est celle de tous. Les retours des deux faisceaux latéraux sont affichés simultanément. La profondeur d'eau sous le bateau est toujours indiquée. Il se pourrait que le profil du fond soit présent lorsque vous pêchez sur les bancs ou dans des chenaux de rivières. Lorsque vous pêchez en eau libre, il n'y a pas de profil du fond, et seuls les retours sonar de débris ou de poissons sont affichés.

Affichage Grande couverture latérale

Touches de fonction

L'interface utilisateur du système consiste en un ensemble de touches faciles à utiliser, qui activent des modes d'affichage et des menus variés afin de vous offrir toute la souplesse et le contrôle nécessaires à une bonne expérience de pêche.

Touche mise en marche et éclairage

La t sert à allumer et éteindre le système de pêche, et aussi à régl et le contraste de l'écran. Appuyez momentanément sur la t afin de mettre l'unité en circuit. L'écran titre s'affiche au démarrage de l'appareil jusqu'à ce qu'il passe en mode sonar.

Pour activ de l'écran ou pour régler la couleur de fond, appuyez sur la touche Marche et éclairage pour accéder au menu Éclairage et arrière-plan. Utilisez les touches de la commande de curseur à quatre directions pour sélectionner Éclairage et arrière-plan, puis

Servez-vous des touches de déplacement du curseur de GAUCHE ou de DROITE pour en modifier les réglages. Appuyez sur la touche Quitter pour sortir du menu Éclairage et arrière-plan.

Enfoncez et maintenez enfoncée la touche Mise en marche et éclairage pendant 3 secondes pour éteindre l'appareil. Un message s'affiche, vous informant du délai avant l'arrêt de l'appareil. Vous devriez toujours éteindre votre système en appuyant sur cette touche. Ainsi, la procédure d'arrêt de l'appareil s'effectue correctement et les réglages de menu sont sauvegardés.

Touche Affichage [VIEW]

La touche Affichage sert à parcourir l Appuyez sur la touche Affichage pour passer au prochain mode d'affichage.

d'affichage. Appuyez à plusieurs reprises sur cette même touche pour parcourir les autr Il est possible de désactiver certains modes d'affichage afin d'optimiser le système selon vos exigences personnelles de pêche (voir l'onglet Affichage du menu principal).

Touche Menu

La touche MENU sert à accéder au système de menus.

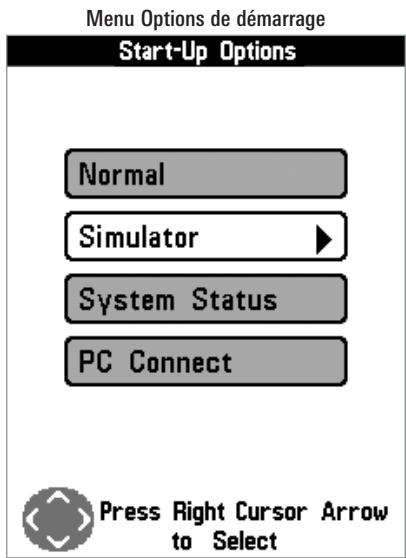

Menu Options de démarrage au cours de la mise sous tension pour visualiser le menu des options de démarrage.

Menu X-Press une fois pour afficher le menu X-Press du sonar. Le menu X-Press vous permet d'accéder aux réglages les plus utilisés sans avoir à naviguer dans tout le système de menus. Lorsque le menu X-Press est affiché, vous pouvez utiliser HAUT ou vers le BAS pour sélectionner un élément de menu particulier. Dès que vous modifiez un paramètre (à l'aide des touches de déplacement du curseur de DROITE ou de GAUCHE), le menu X-Press se réduit temporairement et l'écran se régénère s'il est affecté par le réglage que vous venez d'effectuer, de sorte que vous pouvez visualiser immédiatement les effets du changement apporté. Réactivez le menu X-Press en appuyant sur HAUT ou vers le BAS.

Menu principal - Appuyez sur la touche MENU à deux reprises pour afficher le menu principal à onglets. Le menu principal est organisé en onglets afin de vous aider à trouver un menu particulier rapidement : Les onglets Alarmes, Sonar, Configuration, Affichages, et Accessoires font partie du système de menu principal à onglets. Utilisez les touches GAUCHE et DROITE de la c pour sélectionner un onglet ; utilisez ensuite BAS et vers le HAUT pour sélectionner un élément du menu, puis appuyez sur les touches de GAUCHE et de DROITE pour en modifier un paramètre.

Commande de curseur à quatre directions

Les multiples fonctions de la c changent en fonction du contexte :

• Servez-vous des touches de déplacement du curseur vers le HAUT ou vers le BAS pour sélectionner un élément du menu, puis des touches de GAUCHE ou de DROITE pour modifier un paramètre du menu. REMARQUE : Les sélections de menu sont exécutées et sauvegardées immédiatement sans qu'aucune autre mesure ne soit nécessaire.
• Dans tous les modes d'affichage Sonar, à l'exception du mode À gros chiffres, il suffit d'appuyer sur une des touches de la commande de curseur à quatre directions pour activer la fonction d'arrêt sur image, pour ensuite positionner le curseur à un endroit précis de l'écran.

Touche Quitter [EXIT]

La touche Quitter [EXIT] possède de multiples fonctions :

• Si une alarme s'est déclenchée la désactiver.
• Si un onglet de menu est sélectionné sortir du système de menus et revenir à l'affichage.
• Si un menu est actif revenir au niveau précédent dans le système de menus.
• En appuyant sur la touche Quitter, vous pouvez aussi parcourir les modes d'affichage disponibles en ordre inverse.
• Si la fonction d'arrêt sur image est activée, appuyez sur la touche Quitter pour revenir au mode de défilement d'écran.

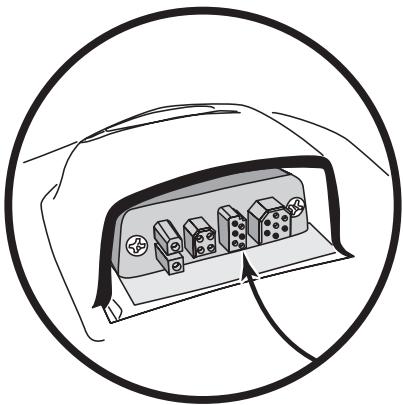

Bus d'accessoires

Servez-vous du bus d'accessoires pour étendre la fonctionnalité de votre système de pêche. Les accessoires se branchent directement dans le système de pêche et activent des fonctions perfectionnées comme le WeatherSense, la fonctionnalité GPS et la liaison sonar sans fil SmartCast. Des onglets et des options de menu supplémentaires s'ajoutent automatiquement au système de menus lorsque vous branchez un accessoire à l'appareil. Il est même possible de brancher plusieurs accessoires en même temps. Voir l'onglet Accessoires du menu principal et la section Accessoires du système de pêche de Série 700 du présent guide, ainsi que le guide d'utilisation de l'accessoire particulier

REMARQUE : Les accessoires nécessaires pour activer les fonctionnalités WeatherSense, GPS et la liaison sonar sans fil SmartCast sont vendus séparément. Veuillez visiter notre site Web www.humminbird.com ou communiquer avec notre Centre de ressources pour la clientèle au 1-800-633-1468

Mise en marche de l'appareil

Pour mettre votre système de pêche en circuit, appuyez sur la touche Mise en marche et éclairage (POWER/LIGHT). Un écran de démarrage s'affiche jusqu'à ce que le système de pêche se mette en fonction. Le système de pêche entrera en mode Normal s'il détecte un transducteur, sinon il passera en mode Simulateur.

Écran titre du 777c²

Humminbird 777c²

Appuyez sur MENU pour les options de démarrage.

Le système de menus

Le système de menus est divisé en modules faciles à utiliser. Voici les composantes principales du système de menus :

Menu Options de démarrage - Appuyez sur la touche MENU au cours de la mise sous tension pour visualiser le menu des options de démarrage.

Menu X-Press

Menu X-Press - Le menu X-Press vous permet d'accéder aux réglages modifiés le plus souvent sans devoir naviguer dans tout le système de menus. Appuyez sur la touche MENU une fois pour afficher le menu X-Press. Lorsque vous sélectionnez un élément du menu X-Press, ce menu se réduit pour ne laisser que l'élément de menu à l'écran. Utilisez les touches de déplacement du curseur vers le HAUT ou vers le BAS pour réactiver le menu X-Press.

REMARQUE : Les options du menu X-Press varient

selon le mode d'affichage actif au moment où vous appuyez sur la touche MENU. Elles varient également en fonction du mode utilisateur choisi.

Menu du Sonar, Mode Utilisateur Normal

Onglets du menu principal - Les menus utilisés moins fréquemment sont regroupés dans le système du menu principal. Le menu principal regroupe les onglets suivants pour vous aider à couvri : Alarmes, Sonar, Configuration, Affichages et Accessoires.

Appuyez sur la touche MENU à deux reprises pour afficher le menu principal. Utilisez du curseur GAUCHE et DROITE pour sélectionner un onglet. Utilisez ensuite les touches HAUT ou BAS pour sélectionn sous cet onglet, puis servez-vous des touches GAUCHE et DROITE pour le modifier.

Appuyez sur la touche ENTRÉE pour modifier l'élément de menu. Appuyez sur la touche Quitter (EXIT) pour revenir rapidement au haut de l'onglet. Une flèche pointant vers le bas dans la partie inférieure du menu indique qu'il est possible de parcourir d'autres éléments de menu à l'aide de la touche de déplacement vers le BAS. Une flèche pointant vers la droite ou vers la gauche dans une option de menu indique que vous pouvez utiliser vers la GAUCHE ou vers la DROITE pour effectuer des modifications, ou pour visualiser d'autres renseignements.

REMARQUE : Les options du menu principal varient selon le mode utilisateur (Normal ou Avancé).

M - Le mode utilisateur Avancé a été conçu pour les utilisateurs qui désirent un niveau de contrôle élevé sur le système de pêche, et le mode utilisateur Normal est pour les utilisateurs qui préfèrent plus de simplicité et moins d'options dans les menus. En mode utilisateur Avancé, plus d'options sont offertes dans le système de menus. Tout changement effectué en mode utilisateur Avancé demeure en fonction lorsque vous revenez en mode utilisateur Normal. Par exemple, si vous réglez des modes d'affichage particuliers de façon à ce qu'ils soient visibles en mode Avancé, ces modes d'affichage seront toujours visibles en mode Normal. Voir l'onglet Configuration du menu principal : Mode utilisateur afin d'obtenir des directives précises pour passer au mode utilisateur Avancé.

Menu du Sonar, Mode Utilisateur Normal

Menu du Sonar, Mode Utilisateur Avancé

Mise à jour de l'écran immédiate - Lorsque vous modifiez une option de menu ayant un effet sur le mode d'affichage Sonar, l'écran est rafraîchi immédiatement (vous n'avez donc pas à quitter le menu pour visualiser les modifications à l'écran).

Menu Options de démarrage

Appuyez sur la touche MENU lorsque l'écran titre s'affiche pour accéder au menu des options de démarrage.

Utilisez les touches de déplacement vers le HAUT et vers le BAS de la commande à quatre directions pour positionner le curseur, puis appuyez sur la touche de DROITE pour sélectionner l'une des options suivantes. Si vous attendez trop longtemps, le système reviendra par défaut au mode de menu actuellement en surbrillance :

Normal - Simulateur - État du système - Connexion PC (avec câble de connexion PC seulement).

Consultez les paragraphes suivants pour obtenir de plus amples renseignements au sujet de chacun de ces choix.

Utilisation en mode normal

Servez-vous du mode Normal pour les activités sur l'eau avec un transducteur branché. Votre système de pêche dispose de méthodes perfectionnées pour détecter la présence d'un transducteur. Si un transducteur fonctionnel est branché à l'appareil, st lancé automatiquement à la mise sous tension et vous pouvez ainsi utiliser le système de pêche sur l'eau.

Vous pouvez quitter n éteignant l'appareil.

Mode simulateur

Servez-vous du mode Simulateur pour apprendre comment utiliser le système de pêche avant de mettre votre bateau à l'eau. Le mode Simulateur est un outil très puissant qui simule en rafraîchissant l'écran au hasard. Nous vous recommandons de parcourir ce manuel tout en vous pratiquant en mode Simulateur, puisque toutes les fonctions des menus modifient l'écran comme si vous utilisiez l'appareil en mode Normal.

REMARQUE : Pour profiter de tous les avantages du mode Simulateur, il est important de sélectionner ce mode manuellement à partir du menu Options de démarrage, plutôt que de laisser le système de pêche entrer en mode Simulateur automatiquement (à la mise sous tension, si aucun transducteur n'est branché). En sélectionnant le mode Simulateur manuellement à partir du menu Options de démarrage, vous pouvez préconfigurer le système de pêche pour . Toute modification apportée aux menus sera sauvegardée pour une utilisation ultérieure.

Un message s'affichera à l'écran régulièrement pour vous rappeler que l'appareil est en mode Simulateur.

Vous pouvez quitter le mode Simulateur en éteignant l'appareil.

État du système

Utilisez la fonction État du système pour visualiser les connexions et lancer une autoréférence du système.

Les modes d'affichage suivants s'affichent l'un après l'autre à l'écran lorsque vous appuyez sur la touche Affichage [VIEW] en visualisant l'État du système :

• Autovérification [Self Test]
• Test des accessoires [Accessory Test].

Autovérification

La fonction Autovérification affiche les résultats d'une vérification interne, y compris le numéro de série de l'appareil, le numéro de série de la carte à circuit imprimé, la version du logiciel, le nombre total d'heures de fonctionnement et la tension de la batterie.

Écran d'autovérification de l'état du système

Test des accessoires

La fonction Test des accessoires fournit la liste des accessoires connectés au système.

Écran d'autovérification des accessoires

REMARQUE : L'accessoire de capture de vitesse sera détecté seulement si la roue à aubes a bougé depuis la mise sous tension du système de pêche.

Vous pouvez quitter le mode État du système en éteignant l'appareil.

Connexion PC

(À utiliser avec câble de connexion PC)

Utilisez la fonction Connexion PC pour mettre le logiciel de la tête de commande du système à jour. L'accès à cette fonction nécessite l'utilisation d'un câble de connexion PC, avec lequel vous obtiendrez des instructions complètes.

REMARQUE : Le câble de connexion PC est vendu séparément. Visitez notre site Web www.humminbird.com ou communiquez avec notre Centre de ressources pour la clientèle au 1-800-633-1468 pour obtenir de plus amples renseignements.

Vous pouvez quitter le mode Connexion PC en éteignant l'appareil.

Side Both

Sensitivity 16

Upper Range 0ft

Lower Range 48ft

Side Beam Range 33ft

Chart Speed 7

Quad Layout Default

Zoom Level 2x

Bottom Range 33ft

Bottom Lock Off

Menu X-Press du sonar

Le menu X-Press du sonar vous donne accès aux réglages utilisés le plus souvent. Appuyez sur la touche MENU une fois, peu importe le mode d'affichage du sonar, pour accéder au menu X-Press.

REMARQUE : L'échelle haute n'apparaît à l'écran qu'en mode utilisateur Avancé, dans les modes d'affichage Sonar, Sonar divisé, À gros chiffres et Clignotant circulaire.

REMARQUE : Le niveau d'agrandissement n'apparaît qu'en mode d'affichage Zoom du sonar.

REMARQUE : La disposition quadruple figure uniquement en mode d'affichage latéral avec le transducteur QuadraBeam PLUS (achat facultatif).

Menu X-Press du sonar

Côté de couverture latérale

(Transducteur à grande couverture latérale : exclusif au )

La fonction Côté de couverture latérale permet de régler quel faisceau parmi les faisceaux latéraux sera utilisé pour afficher les retours à l'écran en . Il faut qu' soit branché au système de pêche pour utiliser cette fonction. Cette option de vue latérale n'est disponible que lorsque la fonction Sélection du transducteur est réglée sur Grande couverture latérale (voir Onglet Sonar du menu principal : Sélection du transducteur) et il n'est possible d'y accéder qu'à partir du menu X-Press du sonar, en .

REMARQUE : La fonction Côté (de couverture latérale) n'est disponible que si , vendu séparément, est branché à l'appareil. Vous pouvez visiter notre site Web www.humminbird.com pour commander ces accessoires en ligne ou communiquer avec notre Centre de ressources pour la clientèle au 1-800-633-1468.

Procédure de réglage du côté de couverture latérale

1. Assurez-vous que l'appareil est dans le mode d'affichage Grande couverture latérale et qu'un transducteur WideSide y est branché, puis sélectionnez l'option Côté à partir du menu X-Press du Sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour régler le côté désiré (Gauche, Tous [gauche et droite], Droite, valeur implicite = Tous).

Sensibilité

détail à l'écran. En augmentant la sensibilité, le système affiche les retours sonar de petits poissons d'appât et de débris en suspension dans l'eau ; il se pourrait toutefois que l'écran devienne encombré. Lorsque vous pêchez en eau très claire ou très profonde, une augmentation de la sensibilité permet d'afficher des retours plus faibles qui pourraient s'avérer d'un certain intérêt. La diminution de la sensibilité élimine les parasites de l'écran qui sont parfois présents en eau trouble. Si vous ajustez la sensibilité à un niveau trop faible, il se pourrait que de nombreux retours sonar de poissons n'apparaissent pas à l'écran.

REMARQUE : La fonction de sensibilité est un paramètre global qui permet de régler la sensibilité de toutes les fréquences sonar, contrairement aux réglages spécifiques de sensibilité (comme les fonctions Sensibilité du faisceau de 83 kHz, Équilibre des faisceaux de 455 kHz ou Sensibilité du faisceau à grande couverture latérale [WideSide]), qui permettent de régler le niveau de sensibilité d'un seul faisceau à la fois.

Sensibilité faible

Sensibilité moyenne

Sensibilité élevée

Réglage de la sensibilité :

1. Sélectionnez l'option Sensibilité (Sensitivity) à partir du menu X-Press du Sonar.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour augmenter ou diminuer le réglage de la sensibilité (faible = 1, élevée = 20, valeur par défaut = 10).

Échelle haute

(mode utilisateur Avancé : exclusif aux modes d'affichage)

Sonar, à gros chiffres, et Clignotant circulaire)

L'Échelle Haute est la limite de la zone la moins profonde qui sera montrée à l'écran dans les modes d'affichage Sonar, Sonar divisé, À gros chiffres . L'option de menu Échelle Haute n'est disponible qu'en mode utilisateur Avancé (voir Onglet Configuration du menu principal : mode utilisateur), dans les modes d'affichage Sonar, Sonar divisé, À gros chiffres . On règle souvent l'Échelle Haute de pair avec l'Échelle inférieure.

À titre d'exemple, si vous êtes intéressé par la zone située entre 6 m et 15 m (20 pi et 50 pi) de profondeur, vous devriez régler l'Échelle Haute à 6 m et l'Échelle inférieure à 15 m. Le mode d'affichage Sonar montrera ensuite la plage de 9 m (30 pi) située entre 6 m et 15 m de profondeur, sans montrer la surface ni le fond (en supposant que le fond est plus bas que 15 m), et montrera plus de détails pour ladite zone.

REMARQUE : L'appareil conserve un écart minimum de 3 m (10 pi) entre l'échelle inférieure et l'échelle Haute, quel que soit le réglage manuel effectué.

Réglage de l'échelle haute :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis sélectionnez Échelle Haute à partir du menu X-Press du Sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour augmenter ou diminuer le réglage de l'Échelle Haute (de 0 pi à 1490 pi ou de 0 m à 497 m [exclusif aux modèles internationaux], valeur par défaut = 0).

Échelle inférieure

L'échelle inférieure est la limite de la zone la plus profonde qui sera affichée à l'écran. Le mode automatique est réglé par défaut. En mode automatique, l'échelle inférieure est réglée par l'appareil de façon à suivre le fond. En précisant un niveau, vous verrouillez l'échelle de profondeur en mode manuel. Servez-vous des limites supérieure et inférieure pour visualiser une plage précise de l'échelle de profondeur lorsque vous recherchez des poissons ou un profil de fond. Le symbole M s'affichera dans le coin inférieur droit de l'écran, lorsque vous commencerez à régler manuellement l'échelle inférieure, pour indiquer le passage en mode manuel.

Par exemple, si vous pêchez dans une eau profonde de 18 m (60 pi) mais que vous n'êtes intéressé qu'aux premiers 9 m (30 pi), de la surface jusqu'à 9 m de profondeur, vous devriez régler l'Échelle inférieure à 9 m. L'écran affichera la plage de 0 à 9 m (0 à 30 pi), vous permettant de la visualiser avec plus de détails que s'il représentait les échos sonar jusqu'au fond.

REMARQUE : L'appareil conservera un écart minimum de 3 m (10 pi) entre l'échelle inférieure et l'échelle haute, peu importe les réglages manuels effectués.

Procédure de réglage de l'échelle inférieure :

1. Sélectionnez l'option Échelle inf. à partir du menu X-Press du Sonar.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour augmenter ou diminuer le réglage de l'Échelle inférieure (automatique [AUTO], de 10 pi à 1500 pi, de 3 m à 500 m [exclusif aux modèles internationaux], valeur par défaut = automatique [AUTO]).

Distance faisceau latéral

(transducteur à grande couverture latérale : exclusif au )

La fonction Distance faisceau détermine l'échelle inférieure dans le . Il faut régler l'échelle de profondeur manuellement de façon à garder le fond visible à l'écran. Si vous réglez la portée du faisceau à une valeur trop grande comparativement aux conditions de profondeur d'eau actuelles, les données sonar seront compressées à l'écran et vous perdrez des détails importants. Il faut qu' atérale WideSide soit branché au système de pêche pour utiliser cette fonction. L'option de menu Distance faisceau n'est disponible que lorsque la fonction Sélection du transducteur est réglée sur Grande couverture latérale (voir onglet Sonar du menu principal : Sélection du transducteur) et on ne peut y accéder qu'en .

REMARQUE : La fonction Distance faisceau latéral n'est disponible que si , vendu séparément, est branché à l'appareil. Vous pouvez visiter notre site Web www.humminbird.com pour commander ces accessoires en ligne ou communiquer avec notre Centre de ressources pour la clientèle au 1-800-633-1468.

Procédure de réglage de la distance faisceau laser.

1. Assurez-vous que l'appareil est dans le mode d'affichage Grande couverture latérale et qu'un transducteur WideSide y est branché, puis sélectionnez l'option Distance faisceau latéral à partir du menu X-Press du Sonar.
2. Utilisez les touches de déplacement du curseur GAUCHE ou DROITE pour modifier à la hausse ou à la baisse le réglage de Distance faisceau latéral (2 m à 50 m (6 pi à 160 pi) [exclusif aux modèles internationaux], valeur implicite = 50 m (160 pi)).

Vitesse de défilament

La vitesse de défilament détermine la vitesse à iché.

laquelle l'information sonar se déplace à l'écran et, par conséquent, le niveau de détail affiché. Une vitesse plus grande montre plus d'information en mode d'affichage Sonar, et c'est ce que préfèrent la plupart des pêcheurs à la ligne ; toutefois, l'information sonar se déplace rapidement à l'écran. En réglant une vitesse plus lente, l'information demeure plus longtemps à l'écran, mais les détails du fond et des poissons deviennent comprimés et plus difficiles à interpréter. Quelle que soit la vitesse de défilament, la fenêtre de sonar en temps réel (RTS) est toujours rafraîchie le plus rapidement possible pour les conditions de profondeur. Sélectionnez voulue.

Réglage de la vitesse de défilament :

1. Sélectionnez l'option Vitesse de défilament à partir du menu X-Press du Sonar.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour augmenter ou diminuer le réglage de la vitesse de défilement (1 à 9, Ultra, où 1 = lent, 9 = rapide, Ultra = la plus grande vitesse, valeur par défaut = 5).

Disposition quadruple

(à l'achat facultatif du , mode d'affichage latéral seulement)

La disposition quadruple sélectionne la méthode utilisée pour représenter les données sonar provenant des deux faisceaux latéraux ainsi que les données sonar du faisceau orienté vers le bas qui sont présentées en mode d'affichage latéral ; elle est uniquement accessible si le y est fixé (achat facultatif) et si le mode d'affichage latéral est activé. Utilisez pour modifier le mode d'affichage latéral. Pour obtenir de plus amples renseignements à ce sujet, voir la section Mode d'affichage latéral.

Pour régler la disposition quadruple :

1. Sélectionnez l'option Disposition quadruple dans le menu X-Press du sonar.
2. Utilisez les touches de déplacement du curseur à 4 directions GAUCHE ou DROITE pour modifier le mode d'affichage de l'étalonnage. (Par défaut : classique, oblique. Par défaut = classique)

(exclusif au mode d'affichage Zoom du sonar)

Le règle le facteur d'agrandissement d . Ce réglage n'est disponible qu'à partir du menu X-Press, lorsque le mode d'affichage Zoom est activé et que le verrouillage du fond est inactif. Servez-vous du zoom pour augmenter la résolution de l'écran, afin de séparer les retours sonar très rapprochés l'un de l'autre.

Réglage du niveau d'agrandissement :

1. Sélectionnez l'option Niveau d'agrandissement à partir du menu X-Press du Sonar.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour augmenter ou diminuer le réglage du niveau d'agrandissement. (2x, 4x, 6x, 8x, valeur par défaut = 2x)

REMARQUE : La boîte de visualisation du zoom suit le fond et ne peut être déplacée par l'utilisateur.

Verrouillage du fond

(exclusif au )

Le Verrouillage du fond change le mode de la vue agrandie dans le . La fonction de verrouillage du fond permet d'afficher continuellement le fond à un point constant de l'écran, peu importe les changements de profondeur. Cette fonction « écrase » le profil du fond, mais elle s'avère efficace pour montrer les poissons se tenant au fond ou près du fond.

Procédure d'activation du verrouillage du fond.

1. En mode d'affichage Zoom du sonar, sélectionnez l'option Verrouillage du fond à partir du menu X-Press du Sonar.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour modifier le réglage de verrouillage du fond (Actif, Inactif, valeur par défaut = Inactif).

Plage du fond

(exclusif au , lorsque la fonction de verrouillage du fond est activée)

La fonction Plage du fond vous permet de contrôler quel pourcentage de l'indicateur de profondeur d'eau, mesuré à partir du fond, sera affiché en lorsque le mode d'affichage Zoom est activé et que le verrouillage du fond est actif. Choisissez une petite valeur pour visualiser une structure peu profonde et les détails du fond. Optez pour une valeur plus grande pour visualiser une structure plus importante dans des eaux plus profondes. Il est possible de régler la plage du fond de façon à ce qu'elle excède la profondeur. Dans ce cas, vous pourriez visualiser des interférences de surface dans une bande ondulée qui reflète les changements de profondeur.

Procédure de réglage de la plage du fond

1. En mode d'affichage Zoom du sonar, sélectionnez l'option Verrouillage du fond à partir du menu X-Press du Sonar.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour modifier le réglage de verrouillage du fond sur Activé.
3. Lorsque vous activez l'option Verrouillage du fond, l'option Plage du fond s'affiche sous le menu X-Press du Sonar (de 10 à 60 pieds, de 2 à 10 brasses ou de 3 à 20 mètres [exclusif aux modèles internationaux], valeur implicite = 15 pi).

Menu du Sonar

Onglet Sonar du menu principal

Appuyez sur la touche Menu à deux reprises pour accéder au menu principal du système, puis appuyez sur la touche de déplacement du curseur vers la DROITE afin de sélectionner l'onglet Sonar.

REMARQUE : Les options du menu varient en fonction des paramètres du système. Elles varient, par exemple, si l'appareil est en mode Avancé, ou selon le type de transducteur sélectionné.

200/83kHz

Sélection de faisceau

La fonction Sélection de faisceau permet de régler les

retours de sonar du transducteur qui s'afficheront à l'écran.

Lorsque cette fonction est réglée sur 200/83 kHz, les retours des deux faisceaux sont regroupés en affichant d'abord les retours du faisceau large de 83 kHz, en réduisant l'intensité de cette couche, puis en y superposant les retours du faisceau étroit de 200 kHz. Les retours sonar plus foncés du faisceau étroit de 200 kHz se démarquent des retours plus pâles du faisceau large de 83 kHz es renseignements regroupés sont montrés dans les modes d'affichage Sonar, Zoom du sonar et À gros chiffres. La fenêtre sonar en temps réel, dans les modes d'affichage Sonar et Clignotant circulaire, ne montre que les retours du faisceau étroit de 200 kHz.

Lorsque vous réglez la fonction à 200 kHz, seuls les retours du faisceau étroit de 200 a fenêtre sonar en temps réel, en mode d'affichage Sonar, ne montre que les retours du faisceau étroit de 200 kHz.

Lorsque vous réglez la fonction à 83 kHz, seuls les retours du faisceau large de 83 ne montre que les retours du faisceau large de 83 kHz.

Procédure de réglage de la fonction sélection de faisceau :

1. Sélectionnez l'op à partir du menu Sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE ou de DROITE pour sélectionner soit le faisceau de 200 kHz, soit celui de 83 kHz, soit les deux (200 et 83 kHz). Les options sont : 200/83 kHz, 200 kHz, 83 kHz. La valeur implicite est 200 kHz.

La fonction IDoisson+ utilise des algorithmes de

traitement du signal perfectionnés afin d'interpréter les retours sonar et d'afficher une icône de poisson lorsque des conditions très ciblées sont remplies. Lorsqu'un poisson est détecté, l'appareil affiche une icône de poisson et un chiffre juste au-dessus de cette icône, indiquant la profondeur du retour interprété comme étant un poisson. Trois icônes différentes de poisson illustrent l'intensité du retour sonar et fournissent une indication relative de la taille du poisson.

Les modèles de sonar à double faisceau PLUS représentent les cibles détectées dans le faisceau étroit de 200 kHz comme des s , et les cibles détectées dans le faisceau large de 83 kHz comme des symboles de poisson de couleur bleue.

bleue captés par le faisceau large de 83 kHz.

Lorsque l'option de poisson ID+ est désactivée, le système de sonar affiche les retours bruts à l'écran. Ces retours prennent souvent la forme d'arcs, indiquant des cibles potentielles. Vu l'angle du faisceau du transducteur, la distance à un poisson diminue lorsque celui-ci entre dans le faisceau et elle augmente lorsqu'il en sort ; cette variation de distance crée un arc de poisson à l'écran. La vitesse du bateau, la vitesse de défilement et la position du poisson dans le faisceau affectent directement la forme de l'arc.

Faisceau du transducteur et arcs de poisson

Procédure d'activation et de désactivation de la fonction ID poisson +

1. Sélectionnez l'option ID poisson + à partir du menu principal du Sonar.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour activer (On) ou désactiver (Off) la fonction IDoisson + (Inactif, Actif, valeur par défaut = Inactif).

Sensibilité ID poisson

La Sensibilité ID poisson permet de régler le seuil des algorithmes de détection de la fonction ID poisson +. Un réglage plus élevé permet d'interpréter les retours plus faibles comme des poissons. Ceci s'avère utile pour identifier des espèces de poissons plus petites ou des poissons d'appât. Un réglage moins élevé permet d'afficher moins d'icônes de poissons et d'éliminer beaucoup de retours sonar faibles. Ceci s'avère utile lorsque vous recherchez de plus grosses espèces de poisson. La Sensibilité ID poisson est utilisée de pair avec la fonction ID poisson +. Il faut que la fonction ID poisson + soit activée pour que la Sensibilité ID poisson puisse avoir un effet sur les retours sonar identifiés comme des poissons.

Réglage de la sensibilité d'insonorisation

1. Sélectionnez l'option Sensibilité ID poisson à partir du menu principal du Sonar.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour augmenter ou diminuer le réglage de Sensibilité ID poisson (faible = 1, élevée = 10, valeur implicite = 5).

Fenêtre sonar en temps réel (RTS)

La fonction (RTS) permet

de régler la largeur de la fenêtre, ou de la désactiver, en mode d'affichage Sonar. Cette fenêtre est toujours rafraîchie le plus rapidement possible et n'affiche que les retours qui sont à l'intérieur du faisceau du transducteur. (Voir Fenê RTS) pour plus de détails).

Fenetre sonar en temps réel (large)

Fenê étroite)

Fenêtre sonar en temps réel (désactivée)

Procédure de réglage de la fenêtre RTS

1. Sélectionnez l'option Fenêtre RTS à partir du menu Sonar.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour modifier le réglage de la fenêtre RTS (Large, Étroit, Déactivée, valeur par défaut = Étroit).

Vue du fond

La fonction Vue du fond permet de sélectionner la

méthode utilisée pour représenter le fond et la structure à l'écran.

La fonction Identification de structure [ID Structure] affiche les retours faibles avec des pixels pâles et les retours plus intenses avec des pixels foncés. De cette façon, les retours intenses sont bien visibles à l'écran.

La fonction Ligne blanche représente les retours sonar les plus intenses en blanc, créant ainsi une ligne de contour distincte. L'avantage de cette fonction est qu'elle définit clairement le fond à l'écran. (Voir l'option Représentation du fond pour plus de détails.)

Réglage de la vue du fond :

1. Sélectionnez l'option Vue du fond à partir du menu Sonar.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le réglage de la Vue du fond (ID Structure, Ligne blanche, valeur implicite = ID Structure).

Angle du zoom

La fonction Angle du zoom permet de régler l'angle du zoom en mode d'affichage Zoom du sonar.

Procédure de réglage de l'angle du zoom :

1. Sélectionnez Angle du zoom à partir du menu Sonar.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour modifier l'angle du zoom (Étroit, Moyen, Large, valeur par défaut = Large).

Sensibilité 83 kHz

(mode utilisateur Avancé)

La fonction Sensibilité 83 kHz permet de modifier la sensibilité du faisceau de 83 kHz. Si vous augmentez la sensibilité 83 kHz, plus de retours faibles s'afficheront à l'écran et, si vous la réduisez, moins de retours faibles seront affichés. L'option de menu Sensibilité 83 kHz n'est disponible qu'en mode utilisateur Avancé (voir Onglet Configuration du menu principal : Mode utilisateur).

REMARQUE : La fonction de sensibilité 83 kHz est particulièrement utile pour régler la sensibilité des retours sonar 83 kHz dans le mode d'affichage Sonar divisé de 200 et 83 kHz. Il est ainsi possible de régler la sensibilité 83 kHz sans influer sur les retours montrés dans la fenêtre du faisceau de 200 kHz.

Procédure de réglage de la sensibilité 83 kHz

1. Assurez-vous que l'appareil est en mode Avancé, puis sélectionnez l'option Sensibilité 83 kHz à partir du menu Sonar.
2. Utilisez les touches de déplacement du curseur GAUCHE ou DROITE pour régler la sensibilité 83 kHz (-10 à +10, valeur par défaut = 0).

Sensibilité 455 kHz (mode utilisateur Avancé : avec transducteur à quatre faisceaux QuadraBeam PLUS)

La fonction Sensibilité 455 kHz permet d'ajuster la sensibilité des faisceaux de 455 kHz. Si vous augmentez la sensibilité du faisceau, plus de retours faibles s'afficheront à l'écran et, si vous la réduisez, moins de retours faibles seront présents. Il faut qu'un transducteur QuadraBeam PLUS soit branché au système de pêche pour utiliser cette fonction. L'option de menu 'en mode utilisateur Avancé (voir Onglet Configuration du menu principal : Mode utilisateur), lorsque la fonction Sélection du transducteur est réglée à Quatre faisceaux [QuadraBeam] (voir l'onglet Sonar du menu principal : Sélection du transducteur).

REMARQUE : La fonction e si un transducteur à quatre faisceaux QuadraBeam PLUS, vendu séparément, est branché à l'appareil. Vous pouvez visiter notre site Web www.humminbird.com pour commander ces accessoires en ligne ou communiquer avec notre Centre de ressources pour la clientèle au 1-800-633-1468.

REMARQUE : La fonction de sensibilité 455 kHz est particulièrement utile pour régler la sensibilité des retours sonar du faisceau de 455 kHz en mode d'affichage latéral. Il est ainsi possible de régler la sensibilité du faisceau de 455 kHz sans influer sur les retours affichés dans la fenêtre du faisceau de 200 kHz.

Procédure de réglage de la sensibilité 455 kHz

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, que le transducteur à quatre faisceaux QuadraBeam a été sélectionné et qu'il est branché à l'appareil, puis sélectionnez la fonction Sensibilité 455 kHz à partir du menu Sonar.
2. Utilisez les touches de déplacement du curseur GAUCHE ou DROITE pour modifier le réglage de la sensibilité 455 kHz (-10 à +10, valeur par défaut = 0).

Sensibilité WideSide

(mode utilisateur Avancé : avec transducteur à g )

La fonction Sensibilité WideSide permet d'ajuster la sensibilité du faisceau WideSide. Si vous augmentez la sensibilité du faisceau, plus de retours faibles s'afficheront à l'écran, et si vous la réduisez, moins de ces retours faibles seront présents. Il faut qu'un transducteur WideSide soit branché au système de pêche pour utiliser cette fonction. L'option de menu 'en mode utilisateur Avancé (voir Onglet Configuration du menu principal : Mode utilisateur), lorsque la fonction Sélection du transducteur est réglée à G (voir l'onglet Sonar du menu principal : Sélection du transducteur).

REMARQUE : La fonction e si un transducteur à grande couverture latérale WideSide, vendu séparément, est branché à l'appareil. Vous pouvez visiter notre site Web www.humminbird.com pour commander ces accessoires en ligne ou communiquer avec notre Centre de ressources pour la clientèle au 1-800-633-1468.

REMARQUE : La fonction de sensibilité WideSide est particulièrement utile pour régler la sensibilité des retours sonar du faisceau de 455 kHz dans le mode d'affichage G . Il est ainsi possible de régler la sensibilité du faisceau de 455 kHz sans influer sur la sensibilité des autres fréquences sonar.

Procédure de modification de la sensibilité WideSide :

1. Assurez-vous que l'appareil est en mode Utilisateur Avancé, qu'un transducteur WideSide y est branché et que vous avez opté pour son utilisation dans le système, puis sélectionnez l'option Sensibilité WideSide à partir du menu Sonar.
2. Utilisez les touches de déplacement du curseur GAUCHE ou DROITE pour modifier la sensibilité WideSide (-10 à +10, valeur par défaut = 0).

Lignes de profondeur

(mode utilisateur Avancé)

Les lignes de profondeur divisent l'écran en quatre sections égales, séparées par trois lignes de profondeur horizontales. La profondeur de chaque ligne est affichée le long de l'échelle de profondeur. Vous pouvez soit activer, soit désactiver les lignes de profondeur. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir Onglet Configuration du menu principal : Mode utilisateur).

Lignes de profondeur

Procédure de réglage des lignes de profondeur

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis sélectionnez "Lignes de profondeur" à partir du menu Sonar.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour activer ou désactiver les lignes de profondeur (Inactif, Actif, valeur par défaut = Actif).

Sensibilité de surface

(mode utilisateur Avancé)

La fonction Sensibilité surface permet de régler le filtre qui élimine les interférences de surface causées par les algues et l'aération. Plus la valeur est faible, moins l'interférence de surface est affichée. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir Onglet Configuration du menu principal : Mode utilisateur).

Procédure de réglage du niveau de la sensibilité de surface.

1. Assurez-vous que l'appareil est en mode Avancé, puis sélectionnez l'option Sensibilité surface à partir du menu Sonar.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour modifier le réglage de la sensibilité de surface (faible = 1 à élevé = 10, valeur par défaut = 5).

Filtre bruit

(mode utilisateur Avancé)

La fonction Filtre bruit permet de régler le filtre de bruit afin de réduire les interférences apparaissant à l'écran provenant de sources comme le moteur du bateau, la turbulence ou d'autres dispositifs sonar. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir Onglet Configuration du menu principal : Mode utilisateur).

REMARQUE : La désactivation élimine complètement le filtre ; les réglages Bas, Moyen et Haut 1, Haut 2, Haut 3 filtrent progressivement les retours sonar. Haut 1, Haut 2, Haut 3 sont utiles lorsque le moteur ou la pêche à la traîne produit un bruit excessif ; toutefois, dans certaines situations en eaux profondes, les réglages élevés peuvent en fait empêcher votre appareil de couvrir le fond.

Procédure de réglage du filtre de bruit :

1. Assurez-vous que l'appareil est en mode Utilisateur Avancé, puis sélectionnez l'option Filtre de bruit dans le menu Sonar.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour modifier le niveau du filtre de bruit (Inactif, Bas, Moyen, Haut 1, Haut 2, Haut 3, valeur par défaut = Bas).

Profondeur maximale

(mode utilisateur Avancé)

La fonction Profondeur maximale permet de régler la profondeur maximale de détection afin que son rendement soit optimisé pour la profondeur à laquelle vous pêchez. Lorsque vous réglez une profondeur maximale, votre système de pêche cesse de traiter les retours sonar sous cette limite, ce qui améliore son rendement global. En mode automatique, le système de pêche obtient des lectures du fond au besoin (dans les capacités de l'appareil). Si le fond est plus bas que le réglage de profondeur maximale, l'indicateur numérique de la profondeur se mettra à clignoter, indiquant par ce fait que le système de pêche ne peut le localiser. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir Onglet Configuration du menu principal : Mode utilisateur).

Réglage de la profondeur maximale :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis sélectionnez l'option Profond. max. à partir du menu Sonar.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour modifier le réglage de la profondeur maximale (automatique [AUTO], de 10 pi à 1500 pi ou de 3 m à 500 m [exclusif aux modèles internationaux], valeur par défaut = automatique [AUTO]).

Type d'eau

(mode utilisateur Avancé)

L'option Type d'eau sert à configurer l'appareil pour les activités en eau douce ou en eau salée. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir Onglet Configuration du menu principal : Mode utilisateur).

REMARQUE : En eau salée, ce que l'appareil considère comme un gros poisson pourrait être en fait de 2 à 10 fois plus volumineux qu'un gros poisson en eau douce (selon le type de poisson recherché). Le réglage du type d'eau pour l'eau salée permet à l'appareil de considérer une plus grande gamme de grosses cibles pour tenir compte de cet effet. Assurez-vous également de bien régler le type d'eau, particulièrement en eau salée, car ce réglage affecte la précision des lectures de profondeur en eau profonde.

Procédure de réglage du type d'eau :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis sélectionnez l'option Type d'eau à partir du menu Sonar.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour modifier le type d'eau (Eau douce, Eau salée, valeur par défaut = Eau douce).

Sélection du transducteur

La fonction Sélection transducteur vous permet de choisir quel transducteur utiliser. Le système de pêche est fourni avec un transducteur à double faisceau, mais il offre également la possibilité d'utiliser un transducteur à quatre faisceaux QuadraBeam PLUS ou à grande couverture latérale WideSide, vendus séparément.

Procédure de sélection transducteur :

1. Choisissez l'option Sélection transducteur à partir du menu Sonar.
2. Utilisez les touches de déplacement du curseur GAUCHE ou DROITE pour sélectionner le transducteur désiré (Double faisceau, Faisceau quad, WideSide, Universal Sonar 2, valeur par défaut = Double faisceau).

Menu des Alarmes

Onglet Alarmes du menu principal

À partir de n'importe quel mode d'affichage, appuyez sur la touche MENU à deux reprises pour accéder au menu principal. L'onglet Alarmes est sélectionné par défaut.

REMARQUE : Lorsqu'une alarme se déclenche, vous pouvez appuyer sur n'importe quelle touche pour en couper le signal. Le signal d'alarme se coupe et ne sera réactivé que si un nouvel événement déclenche une alarme.

Alarme fond

L'alarme fond se déclenche lorsque la profondeur est

égale ou inférieure à celle réglée dans le menu.

Procédure de réglage de l'alarme fond

1. Sélectionnez l'option Alarme fond à partir du menu Alarmes.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour modifier le réglage de l'alarme fond (Inactif, 5 m à 30 m ou 1 pi à 100 pi [exclusif aux modèles internationaux], valeur par défaut = Inactif).

Alarme incendie

L'alarme ID poisson se déclenche lorsque le système

détecte un poisson correspondant au type de poisson choisi. Cette alarme ne sonne que si la fonction ID poisson est activée.

Par exemple, si vous avez réglé l'alarme ID poisson sur "Gros poisson", elle ne se déclenchera que lorsque l'appareil détectera un gros poisson.

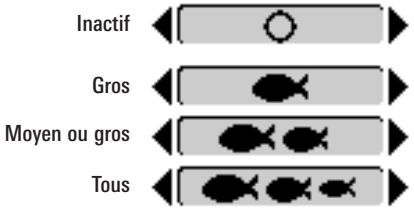

Procédure de réglage de l'alarme ID poisson

1. Sélectionnez l'option Alarme ID poisson à partir du menu Alarmes.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de l'alarme ID poisson (Inactif, Tous, Moyen ou gros, Gros, valeur implicite = Inactif).

Alarme batterie faible

lorsque la tension

de la batterie est égale ou inférieure à celle réglée au menu. era seulement pour la batterie connectée au système de pêche. Vous devriez régler l'alarme batt. faible de façon à ce qu'elle vous avertisse lorsque la tension de la batterie descend sous la marge de sécurité que vous aurez déterminée. Par exemple, si vous utilisez un moteur de pêche à la traîne (alimenté par la batterie), vous devriez régler l'alarme batt. faible de façon à ce qu'elle vous avertisse avant que la tension de la batterie ne soit trop faible pour lancer votre moteur principal, alimenté à l'essence.

Réglage de l'alarme batterie faible.

1. Sélectionnez l'option Alarme batt. faible à partir du menu Alarmes.
2. Utilisez les touches de déplacement du curseur de GAUCHE et de DROITE pour modifier le réglage de l'alarme batterie faible (Inactif, 8,5 V à 13,5 V, valeur implicite = Inactif).

Alarme température auxiliaire

(seulement avec capteur de température et de vitesse)

L'alarme température aux. se déclenche lorsque la température de l'eau détectée par le système atteint le niveau réglé, soit en degrés Fahrenheit ou Celsius (exclusivement pour les modèles internationaux). Par exemple, si est réglée à 58°F et que la température de l'eau passe à 59°F, se déclenche. Dans le même ordre d'idées, si la température aux. passe à 57°F, l'alarme se déclenche à nouveau.

Réglage de l'alarme température aux.

1. Sélectionnez l'option Alarme température aux. à partir du menu Alarmes.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le réglage de l'alarme température aux. (Inactif, de 32 °F à 120 °F, de 0 °C à 50 °C, valeur implicite = Inactif).

Alarme température

L'alarme température se déclenché lorsque la

température de l'eau détectée par le système atteint le niveau réglé, soit en degrés Fahrenheit ou Celsius (exclusivement pour les modèles internationaux). Par exemple, si l'alarme température est réglée à 58°F et que la température de l'eau passe de 60°F à 56°F, l e. Dans le même ordre d'idées, si la température passe de 56°F à 60°F, l'alarme se déclenche à nouveau.

Réglage de l'alarme température :

1. Sélectionnez l'option Alarme température [Temp Alarm] à partir du menu Alarmes.
2. Utilisez les touches de déplacement du curseur vers la GAUCHE ou vers la DROITE pour modifier le réglage de l'alarme température (Inactif, de 32°F à 120°F, de 0°C à 50°C, valeur par défaut = Inactif).

Alarm Tone

Medium

Tonalité d'alarme

La fonction Tonalité d'alarme permet de sélectionner

le son de l'avertisseur. Un bref signal sonore se fera entendre lorsque vous réglerez la tonalité de l'alarme, afin que vous puissiez sélectionner celle qui convient le mieux.

Procédure de réglage de la tonalité d'alarme :

1. Sélectionnez l'option Tonalité d'alarme à partir du menu Alarmes.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour modifier le réglage de tonalité d'alarme (Haute, Moyenne, Basse, valeur par défaut = Moyenne).

Menu Configuration

Onglet Configuration du menu principal

À partir de n'importe quel mode d'affichage, appuyez sur la touche MENU à deux reprises pour accéder aux onglets du menu principal, puis appuyez sur la touche de déplacement du curseur vers la DROITE le nombre de fois nécessaire pour sélectionner l'onglet Configuration.

REMARQUE : Les options du menu varient en fonction des paramètres du système. Elles varient, par exemple, si l'appareil est en mode utilisateur Avancé, s'il s'agit d'un modèle international, ou encore si un capteur de vitesse et de température ou un récepteur GPS est branché à l'appareil.

Unités - Profondeur

La fonction Unités - Profondeur permet de sélectionner

les unités de mesure pour toutes les lectures de profondeur.

Procédure de réglage des unités de profondeur

1. Sélectionnez Unités - Profondeur à partir du menu Configuration.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour modifier le réglage des unités de profondeur (Mètres [Meters], Pieds [Feet], Brasses [Fathoms] ; valeur par défaut = Mètres [Meters] pour les modèles internationaux, Pieds [Feet] pour les modèles nationaux).

Unités Temp.

(modèles internationaux seulement)

La fonction Unités Temp. permet de sélectionner les unités de mesure pour tous les indicateurs de température. M .

Réglage des unités de température :

1. Sélectionnez Unités Temp à partir du menu Configuration.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour modifier le réglage des unités de température (Celsius, Fahrenheit ; valeur par défaut = Celsius).

Unités - Distance

Pieds / Miles terrestres

Unités de distance

(avec accessoire de mesure de température/vitesse ou récepteur

GPS tableau)

La fonction Unités Distance permet de sélectionner les unités de mesure de tous les indicateurs de distance. Elle s'affichera seulement si l'accessoire sonde thermique/détecteur de vitesse est branché et que la roue à aubes a bougé au moins une fois, ou si le récepteur GPS est branché.

Réglage des unités de distance

1. Sélectionnez Unités Distance à partir du menu Configuration.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour modifier le réglage des unités de distance (modèles nationaux : milles terrestres [Statute Miles], milles marins [Nautical Miles] ; valeur implicite = milles terrestres ; modèles internationaux : mètres/kilomètres [Meters/Kilometers], mètres/milles marins [Meters/Nautical Miles], pieds/milles terrestres [Feet/Statute Miles], pieds/milles marins [Feet/Nautical Miles] ; valeur implicite = mètres/kilomètres [Meters/Kilometers]).

Units - Speed

mph

Unités vitesse

(avec accessoire de température/vitesse ou récepteur

GPSseulement)

La fonction Unités Vitesse permet de sélectionner les unités de mesure de tous les indicateurs de vitesse. Elle s'affichera seulement si le capteur de température et de vitesse est branché et que la roue à aubes a bougé au moins une fois, ou si le récepteur GPS est branché.

Modification des unités de vitesse :

1. Sélectionnez l'option Unités Vitesse à partir du menu Configuration.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour modifier le réglage des unités de vitesse (km/h [kph] [exclusif aux modèles internationaux], mi/h [mph], nœuds [kts]). La valeur implicite est km/h [kph] pour les modèles internationaux et mi/h [mph] pour les modèles nationaux.

Mode utilisateur

Le mode utilisateur permet de régler le système de menus en mode Normal ou Avancé.

Lorsque ce mode est réglé à Normal (valeur implicite), seules les options de base des menus s'affichent. En mode Avancé, d'autres options de menu sont disponibles.

Modification du mode utilisateur :

1. Sélectionnez l'option Mode utilisateur à partir du menu Configuration.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour modifier le mode utilisateur (Normal, Avancé, valeur par défaut = Normal).

La fonction Langue permet de sélectionner la langue d'affichage des menus. E .

1. Sélectionnez l'option Langue à partir du menu Configuration.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour modifier le réglage de la langue (valeur par défaut = Anglais).

Mise à zéro journal

(avec accessoire de température/vitesse ou récepteur GPS seulement)

La fonction Mise à Zéro journalier permet de remettre les

comp zéro ; elle s'affichera seulement si l'accessoire sonde thermique/détecteur de vitesse est branché et que la roue à aubes a bougé au moins une fois, ou si le récepteur GPS est branché. Le compteur journalier est constitué des renseignements suivants : minuterie pour le temps écoulé, distance parcourue depuis la réinitialisation et vitesse moyenne.

REMARQUE : Voir l'onglet Configuration du menu principal : Sélection des relais (mode utilisateur Avancé), pour vous renseigner sur la façon d'afficher les indica l'écran.

Remise à zéro du compteur journalier

1. Sélectionnez l'option Mise à Zéro journalier à partir du menu Configuration.
2. Utilisez la commande de DROITE du curseur à quatre directions pour lanc
3. Une boîte de dialogue de confirmation s'affiche. Appuyez sur la commande de DROITE du curseur à nouveau pour effectu Appuyez sur la commande de GAUCHE du curseur pour annul

Valeurs par défaut

La fonction Valeurs par défaut permet de revenir aux

valeurs implicites de TOUS les réglages de menu. Utilisez cette option de menu avec prudence !

Valeurs par défaut :

1. Sélectionnez l'option Valeurs par défaut à partir du menu Configuration.
2. Utilisez pour lancer la restitution des valeurs.
3. La boîte de dialogue de confirmation s'affiche. Pour restituer les valeurs implicites, appuyez sur à nouveau. Pour annuler la restitution des valeurs implicites, appuyez sur la touche de déplacement du curseur de GAUCHE.

Sélection relevés

(mode utilisateur Avancé, exclusivement )

La fonction Sélection relevés permet de régler des indicateurs numériques individuels . Cette fonction, accessible en mode utilisateur Avancé, vous permet de définir les données qui seront affichées dans les cinq fenêtres fixes, activées ou non, réparties autour des bords gauche et inférieur de l'écran (voir Onglet Configuration du menu principal : Mode utilisateur).

Les fenêtres de données peuvent afficher les indicateurs d'accessoires compatibles comme celui de capture de la . Chaque fenêtre de données peut être vide, ou contenir les éléments suivants :

Vitesse (ne s'affiche que si l'accessoire de capture de température et de vitesse est branché et que la roue à aubes a bougé au moins une fois) - Température (la température, obtenue par la sonde de température intégrée au transducteur, sera affichée) - Journal (ne s'affiche que si l'accessoire de capture de température et de vitesse est branché et que la roue à aubes a bougé au moins une fois) - Tension - Temp. aux. (la température, obtenue par la sonde de température achetée en option ou l'accessoire Température/vitesse, sera affichée) - Indicateur de vitesse (ne s'affiche que si le capteur de température et de vitesse est branché et que la roue à aubes a bougé au moins une fois). L'indicateur de vitesse n'est pas disponible avec un récepteur GPS.

Affichage Sonar (par défaut)

Affichage Sonar personnalisé

Sélection relevés :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis sélectionnez l'option Sélection relevés à partir du menu Configuration.
2. Utilisez la touche a DROITE pour lancer cette procédure.
3. Le sous-menu Sélection d'indicateurs s'affichera, énumérant tous les indicateurs. Utilisez les touches vers le HAUT ou vers le BAS afin de sélectionner une position précise pour l'indicateur, puis appuyez sur la touche de GAUCHE ou de DROITE pour définir la donnée à afficher à cet endroit (Inactif, Vitesse, Température, Journal, Temp. aux, Tension, Indicateur de vitesse).

Compensation de fond

(mode utilisateur Avancé)

La fonction Compensation fond permet d'obtenir une lecture de profondeur soit à partir de la surface, soit à partir de la quille. Entrez une mesure verticale positive de la distance entre le transducteur et la ligne de flottaison pour que l'indicateur affiche la profondeur à partir de la ligne de flottaison. Entrez une mesure verticale négative de la distance entre le transducteur et la quille pour que l'indicateur affiche la profondeur à partir de la quille. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir Onglet Configuration du menu principal : Mode utilisateur).

Réglage de la compensation de fond

1. Assurez-vous que l'appareil est en mode Utilisateur Avancé, puis sélectionnez l'option Comp. fond à partir du menu Configuration.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour modifier le réglage de la compensation de fond (de -3 m à +3 m [exclusif aux modèles internationaux] ou de -10,0 pi à +10,0 pi, valeur implicite = 0).

Décalage température auxiliaire

(mode utilisateur Avancé ; seulement avec capteur de température et de vitesse)

La fonction Décalage de température permet d'ajuster l'indicateur de température du nombre de degrés spécifié. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir Onglet Configuration du menu principal : Mode utilisateur).

Décalage de la température aux

1. Assurez-vous que l'appareil est en mode Utilisateur Avancé, puis sélectionnez l'option Décalage temp. aux. à partir du menu Configuration.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour modifier le décalage temp. aux. (de -10,0 à +10,0, valeur implicite = 0).

Décalage température

(mode utilisateur Avancé)

La fonction Décalage temp. permet d'ajuster l'indicateur de température du nombre de degrés spécifié. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir Onglet Configuration du menu principal : Mode utilisateur).

Décalage de la température

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis sélectionnez l'option Décalage temp. à partir du menu Configuration.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour modifier le décalage temporel (de -10,0 à +10,0, valeur par défaut = 0).

Étalonnage vitesse

(mode utilisateur Avancé ; avec accessoire de température/vitesse seulement)

La fonction Étalonnage vitesse permet d'ajuster l'indicateur de vitesse d'un certain pourcentage, et s'affichera seulement si l'accessoire de temp/vitesse est branché, que la roue à aubes a bougé au moins une fois, et que l'appareil est en mode utilisateur Avancé (voir Onglet Configuration du menu principal : Mode utilisateur).

Réglage de la fonction d'étalonnage vitesse :

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis sélectionnez l'option Étalonnage vitesse à partir du menu Configuration.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour modifier le réglage d'étalonnage de la vitesse (-20 % à +20 %, valeur par défaut = 0 %).

Mode utilisateur avancé

Le format numérique vous permet d'ajouter un dixième de décimal aux relevés, notamment de température et de profondeur. Le format peut être changé pour un petit, grand ou aucun format. Cette option de menu n'est accessible qu'en mode utilisateur Avancé (voir Onglet Configuration du menu principal : Mode utilisateur).

Procédure de réglage du format numérique :

1. Assurez-vous que l'appareil est en mode Utilisateur Avancé, puis choisissez l'option Format numérique dans le menu Réglages.
2. Utilisez les touches de déplacement du curseur à 4 directions (GAUCHE ou DROITE) pour modifier le réglage du format numérique. (Petit dixième, grand dixième, dernier dixième. Par défaut = petit dixième)

REMARQUE : Si vous choisissez "Aucun dixième", l'affichage présentera uniquement des nombres arrondis aux chiffres entiers.

Entrée NMEA

(mode utilisateur Avancé)

La fonction Entrée NMEA permet d'activer ou de désactiver l'entrée NMEA. Cette option de menu n'est disponible qu'en mode utilisateur Avancé (voir l'onglet Configuration du menu principal : Mode utilisateur). Vous devriez activer la fonction Entrée NMEA si vous connectez les fils de l'entrée NMEA du câble du récepteur GPS à un autre appareil compatible NMEA, tel qu'un pilote automatique.

* NMEA 0183 est une norme de communication de données définie par la National Marine Electronics Association (l'association nationale d'électronique maritime).

Les messages NMEA suivants sont émis lorsque la fonction Entrée NMEA est activée :

DPT - Profondeur MTW - Température de l'eau GLL - Latitude et longitude GGA - Données de position GPS RMC - Données GNSS spécifiques minimales recommandées VTG - Route vraie et vitesse-fond ZDA - Heure et date

Les messages NMEA suivants sont également émis, en mode de navigation, lorsque la fonction entrée NMEA est activée :

APB - Message B d'autopilote BWR - Relèvement et distance au point de cheminement RMB - Information de navigation minimale recommandée

Procédure d'activation et de désactivation de l'entrée NMEA

1. Assurez-vous que l'appareil est en mode utilisateur Avancé, puis sélectionnez l'option Entrée NMEA à partir du menu Configuration.
2. Utilisez les touches de déplacement du curseur GAUCHE et DROITE pour activer ou désactiver la fonction Entrée NMEA (Actif, Inactif, valeur par défaut = Inactif).

Menu des Affichages

Onglet Affichages du menu principal

À partir de n'importe quel mode d'affichage, appuyez sur la touche Menu à deux reprises pour accéder aux onglets du menu principal, puis appuyez sur la touche de déplacement du curseur de DROITE le nombre de fois nécessaire pour sélectionner l'onglet Affichages. Cet onglet du menu principal vous permet de régler les affichages disponibles de façon à ce qu'ils soient visibles ou non dans le cycle de rotation des affichages. Pour retirer un mode d'affichage du cycle de rotation, il suffit d'en régler l'attribut à « masqué », sinon il demeurera « visible ». Les modes d'affichage suivants sont disponibles :

• Grande couverture latérale (avec transducteur à grande couverture latérale WideSide en option)
• Latéral (avec transducteur à quatre faisceaux Quadrabeam PLUS en option)
• Sonar
• Zoom du sonar
• Sonar divisé (Vue partagée Sonar)
• Clignotant circulaire (vue circulaire à clignotants)
• Auto-test
• Test des accessoires.

Pour modifier l'état de tout affichage :

1. Sélectionnez l'onglet Affichage du menu principal.
2. vers le HAUT et vers le BAS pour sélectionner un mode d'affichage.
3. de GAUCHE et de DROITE pour modifier l'état de l'affichage de « masqué » à « visible ».

Onglet Accessoires du menu principal

À partir de n'importe quel mode d'affichage, appuyez sur la touche MENU à deux reprises pour accéder aux onglets du menu principal, puis appuyez sur la touche de déplacement du curseur de DROITE le nombre de fois nécessaire pour sélectionner l'onglet Accessoires.

Si au bus d'accessoires, il n'y a aucune option sous l'onglet Accessoires du menu principal. Cependant, si vous branchez un accessoire, des options de menu additionnelles s'ajoutent automatiquement pour le commander. Voir le Manuel d'utilisation de l'accessoire pour obtenir de plus amples renseignements.

Menu des Accessoires ( )

Menu des Accessoires (avec les accessoires)

REMARQUE : Les accessoires nécessaires pour activer les fonctionnalités WeatherSense, GPS et la liaison sonar sans fil SmartCast sont vendus séparément. Vous pouvez visiter notre site Web www.humminbird.com ou communiquer avec notre Centre de ressources pour la clientèle au 1-800-633-1468 pour obtenir de plus amples renseignements.

Dépannage

Veuillez lire la section suivante avant de communiquer avec le Centre de ressources pour la clientèle de Humminbird. Passez en revue ces lignes directrices de dépannage pour vous aider à résoudre un problème de rendement par vos propres moyens afin d'éviter d'envoyer votre appareil à un centre de réparation.

Difficulté à mettre le système de pêche en marche

Si vous ne parvenez pas à mettre votre détecteur de poissons en marche, consultez la notice d'installation fournie avec l'appareil pour obtenir des détails précis, en vous assurant que :

• le câble d'alimentation est bien connecté à la tête de commande du système de pêche ;
• les connexions du câble d'alimentation sont ajustées : le fil rouge est connecté à la borne positive de la batterie et le fil noir est connecté à la borne négative, ou à la masse ;
• le fusible est en bon état de fonctionnement ;
• La tension de la batterie au connecteur du câble d'alimentation est d'au moins 10 V.

Corrigez tout problème connu, enlevez la corrosion des bornes et du câblage de la batterie, ou remplacez la batterie si nécessaire.

Mode simulateur actif malgré la présence d'un transducteur

Le système de pêche auquel un transducteur en bon état est branché passera automatiquement en mode de fonctionnement Normal. Si, à la mise sous tension, le système de pêche passe automatiquement en mode Simulateur, même si vous y avez branché un transducteur, c'est que la tête de commande ne détecte pas le transducteur. Effectuez les tâches de dépannage suivantes :

• En vous reportant à la notice d'installation fournie avec le système de pêche, assurez-vous que le câble du transducteur est bien branché au système de pêche. Rebranchez-le au besoin, puis allumez le système de pêche à nouveau pour voir si cela a réglé le problème.
• Si le transducteur ne fonctionne pas, remplacez-le si possible par un autre transducteur que vous savez en bon état et mettez à nouveau la tête de commande sous tension.
• Vérifiez le câble du transducteur. Remplacez le transducteur si le câble est endommagé ou corrodé.

Problèmes d'affichage

Il existe plusieurs conditions ou sources principales d'interférence possibles qui pourraient causer des problèmes avec la qualité de l'information affichée à l'écran de la tête de commande. Consultez le tableau suivant, qui désigne certains symptômes de problèmes d'affichage et des solutions possibles à y apporter :

Cause possible

La tête de commande s'éteint lorsque le bateau se déplace à grande vitesse.

Si la puissance de sortie du moteur de votre bateau n'est pas régulée, il se peut que la tête de commande se protège grâce à un dispositif de protection contre les surtensions. Assurez-vous que la tension de sortie ne dépasse pas 20 V.

Lorsque le bateau se déplace à grande vitesse, le fond disparaît de l'écran, l'image s'évanouit ou est interrompue.

Vous pourriez avoir à ajuster la position du transducteur. Un mélange d'air et d'eau s'écoulant autour du transducteur (cavitation) pourrait nuire à l'interprétation des données sonar. Consultez la notice d'installation pour vous guider dans le repositionnement du transducteur.

L'appareil ne détecte aucun poisson, même si vous savez qu'ils sont dans l'eau sous le bateau, ou les lectures du sonar semblent faibles ou fausses.

Le bruit électrique provenant du moteur du bateau pourrait nuire à la réception du sonar. Voir la section Détermination des causes d'interférence pour obtenir de plus amples renseignements.

Si le transducteur est mal positionné (par exemple, monté en angle plutôt que pointant directement vers le bas), s'il existe des interférences mécaniques, soit parce que le transducteur est monté à l'intérieur d'une coque trop épaisse pour obtenir une bonne transmission des ondes, soit parce que le lien entre le transducteur et la coque n'est pas hermétique, ou encore si le transducteur est sale, la tête de commande pourrait avoir de la peine à traiter les retours sonar. Consultez la notice d'installation pour vous guider dans le repositionnement du transducteur et assurez-vous que le transducteur est propre.

Il se pourrait que le signal de transmission soit affecté par une tension de batterie faible.

Le bruit électrique provenant du moteur du bateau pourrait nuire à la réception sonar. Voir la section pour obtenir de plus amples renseignements.

Détermination des causes d'interférence

Le bruit électrique affecte habituellement les indicateurs très sensibles et l'affichage, qui montre des points noirs lorsque le bateau se déplace à haute vitesse. L'une des sources suivantes, ou même plusieurs d'entre elles, pourrait causer du bruit ou des interférences :

Autres dispositifs électroniques

Fermez tous les dispositifs électriques situés à proximité pour voir si cela résout le problème, puis allumez-les de nouveau, un après l'autre, pour voir si le problème survient de nouveau.

Moteur du bateau

Pour déterminer si le moteur du bateau est la source du bruit, faites augmenter les révolutions du moteur en restant au point mort et en position stationnaire pour voir si le bruit augmente parallèlement avec les révolutions. Si le bruit apparaît lorsque vous augmentez les révolutions du moteur, le problème peut provenir des bougies d'allumage, de l'alternateur ou du câblage du tachymètre. Remplacez les bougies d'allumage par des bougies à résistance, installez un filtre pour l'alternateur, ou acheminez les câbles du transducteur et de la tête de commande à l'écart du câblage du moteur.

Cavitation causée par l'hélice du bateau

La turbulence créée par l'hélice peut causer du bruit ; assurez-vous que le transducteur est monté au moins 38 cm (15 po) à l'écart de l'hélice, et que l'eau s'écoule avec aisance sur la face du transducteur en tout temps.

Accessoires du système de pêche de série 700

Les accessoires vous permettent de personnaliser et de le maintenir à la fine pointe de la technologie. Lorsque vous branchez un accessoire a , des menus et des indicateurs supplémentaires s'ajoutent automatiquement au menu principal. Voici une liste des accessoires actuellement disponibles et compatibles avec votre système de pêche :

Transducteur à grande couverture latérale grande couverture latérale WideSide à pour bénéficier de fonctions spécialisées de balayage latéral, qui s'avèrent extrêmement utiles pour la pêche sur les bancs ou pour la recherche de poissons d'appât en eau libre.

Transducteur à quatre faisceaux quatre faisceaux QuadraBeam PLUS à votre système de pêche de Série 700 pour accéder aux fonctions spécialisées offertes par les deux faisceaux latéraux de positionnement de structure en forme d'éventail, à 455 kHz, pour repérer les poissons, les appâts et la structure à gauche et à droite du bateau, sur une surface de fond qui est toujours égale à deux fois la profondeur ; ils offrent une couverture continue d'un côté à l'autre du bateau, jusqu'à 50 m (160 pi).

C cet accessoire à la tête de commande de votre système de Série 700 pour obtenir des indicateurs de température et de vitesse en temps réel, de même qu'un compteur journalier très utile.

REMARQUE : Si un c (TS-W) ou un capteur de température (TG-W) est connecté à un système ayant un capteur de température intégré, le capteur TS-W ou TG-W aura priorité sur le capteur intégré.

Système de surveillance des conditions de pêche WeatherSense 'accessoire WeatherSense à votre système de pêche de Série 700 pour obtenir un indicateur de la pression barométrique et des données de tendance en temps réel.

Récepteurs GPS GR16 e récepteur GPS GR16 à votre système de Série 700 pour activer les fonctions GPS perfectionnées de traçage de route et de navigation intégrées .

Câble de raccordement de récepteur GPS ce câble de raccordement pour brancher un récepteur GPS compatible NMEA*, portatif ou autre, déjà en votre possession, à votre .

Liaison sonar sans fil : Achetez l'accessoire de liaison sonar sans fil pour recevoir à distance les signaux sonar d'un capteur sonar SmartCast. Le récepteur de la liaison sonar sans fil reçoit les signaux radioélectriques émis par le capteur sonar distant et les retransmet au par le biais du bus d'accessoires.

Câble de raccordement à un PC : Achetez le câble de raccordement à un PC pour connecter le à un ordinateur personnel afin de télécharger des mises à jour logicielles et de nouvelles fonctionnalités à partir du site www.humminbird.com. Le logiciel HumminbirdPC (pour MS Windows), pouvant être téléchargé depuis notre site Internet, est nécessaire pour communiquer avec le système de pêche de Série 700.

Sonar Universal 2 : Votre système de pêche de série 700 est compatible avec le Sonar Universal 2, un transducteur intégré et protégé d'avant-garde qui est incorporé à l'unité inférieure de tous les moteurs de pêche à la traîne Minnkota. Le Sonar Universal 2 présente un câblage dissimulé dans l'arbre composite indestructible ; il est invisible, ne nuit pas et ne présente pas de serre-câbles, d'attaches ni de fils exposés. Le Sonar Universal 2 se caractérise par une nouvelle détection de température ainsi que par la performance de la technologie DualBeam PLUS (disponible avec les modèles DualBeam PLUS de Humminbird®). La vision élargie et les détails plus prononcés du fond vous donnent une nouvelle perspective de l'eau sous le bateau. De même, le rendement optimal du sonar vous aide à couvrir les poissons.

Les lests automatiques sont essentiels pour capturer les poissons que vous ne pourriez même pas toucher autrement. Le contrôleur de lest automatique CannonLink de Humminbird rend le fonctionnement d'un maximum de six lests automatiques Cannon Mag 20 DT ou Mag 20 DT/HS extrêmement facile. À l'aide des commandes de votre système de pêche, vous pouvez déployer ou rappeler les lests automatiques, les déployer à une certaine distance du fond, établir un cycle des lests entre deux profondeurs et régler la commande d'ion positif. Vous pouvez même voir la température et la clarté de l'eau en profondeur et la vitesse à la boule directement à l'écran si vous utilisez le Cannon Speed-n-Temp. Vous ne serez plus jamais mal équipé, il suffit d'effectuer des réglages à la barre pendant que votre coéquipier grée les lignes et capture les poissons !

Grâce à la nouvelle connexion réseau InterLink, vous pouvez maintenant partager vos positions GPS, vos points de pêche favoris, vos voies et votre itinéraire actuel entre deux systèmes de pêche Humminbird, en temps réel. Marquez un point de pêche favori sur la console et il devient immédiatement accessible sur le deuxième système. Peu importe où vous vous trouvez sur le bateau, vous aurez accès à vos données importantes sur la pêche et la navigation. En outre, si vous utilisez une configuration en chaîne InterLink avec d'autres modules de systèmes, vous obtiendrez un réseau qui vous permettra de partager des données numériques partout sur le bateau. C'est simplement et clairement une meilleure solution de réseautage !

N'oubliez pas de visiter notre site Internet www.humminbird.com pour découvrir de nouveaux accessoires et accroître les fonctionnalités de votre système de pêche de Série 700 !

REMARQUE : Les accessoires sont tous vendus séparément. Veuillez visiter notre site Web www.humminbird.com ou communiquer avec notre Centre de ressources pour la clientèle au 1-800-633-1468 pour obtenir de plus amples renseignements.

Caractéristiques

Portée verticale 450 m (1 500 pi)

Puissance de sortie 500 W (valeur efficace), 4000 W (crête à crête)

Fréquence de fonctionnement : DualBeam PLUS à 200 kHz et 83 kHz

Couverture sonar de 60° à -10 dB pour le faisceau de 83 kHz et de 20° à -10 dB pour le faisceau de 200 kHz.

Séparation des échos : 63,5 mm (2 1/2 po)

Source d'alimentation : 10 à 20 V c.c.

Matrice ACL 320 V x 240 H (747c), 640 V x 480 H (777c2)

Transducteur XHS-9-20-T

Longueur du câble de transducteur : 6 m (20 pi).

Débit en ampères : 650 mA (747c), 700 mA (777c2)

REMARQUE : Humminbird® vérifie la portée en profondeur maximale spécifiée dans des conditions d'eau salée. Le rendement en profondeur peut toutefois varier en fonction de la façon dont le transducteur a été installé, du type d'eau, des couches thermiques ainsi que de la composition et de l'inclinaison du fond sous-marin.

REMARQUE : Les caractéristiques et spécifications peuvent être modifiées sans préavis.

Politique de respect de l'environnement

Humminbird® entend s'affirmer comme une entreprise citoyenne et respecte toutes les lois environnementales connues et applicables dans les régions et les pays dans lesquels ses produits sont commercialisés. La société promouvra et mettra en œuvre des processus soucieux de l'environnement en accord avec la réglementation nationale et internationale.

Directive RoHS:

Les produits conçus pour servir d'installation fixe ou faire partie d'un système dans un bateau peuvent être considérés comme hors du champ d'application de la Directive 2002/95/CE du Parlement européen et du Conseil du 27 janvier 2003 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.

Directive DEEE:

Les produits conçus pour servir d'installation fixe ou faire partie d'un système dans un bateau peuvent être considérés comme hors du champ d'application de la Directive 2002/96/CE du Parlement européen et du Conseil du 27 janvier 2003 relative aux déchets d'équipements électriques et électroniques (DEEE).

Déclaration conforme à la proposition 65 de la Californie

Le plomb contenu dans les armatures et les gaines de câble est limité à 300 parties par million tel que défini dans les méthodes d'essai de l'ICP-AES.

Termes relatifs au sonar

À gros chiffres : Le mode d'affichage À gros chiffres est une fonction de Humminbird® qui permet d'afficher l'écran sonar et des indicateurs numériques comportant de plus gros chiffres pour faciliter la lecture à distance. C'est un outil qui s'avère très commode lorsqu'il est important de surveiller la profondeur, par exemple, lorsque le bateau file à grande vitesse ou lorsqu'on désire visionner l'appareil d'une certaine distance. Lorsqu'un capteur de vitesse est branché à l'appareil, le mode d'affichage À gros chiffres montre également le compteur journalier. Voir Compteur journalier.

Alarme de profondeur : L'alarme de profondeur est un dispositif d'alerte sonore régl profondeur de l'eau est inférieure ou égale à la valeur réglée.

Alarme de température : L'alarme de température est un dispositif d'alerte sonore régl température à la surface de l'eau est égale à la valeur réglée.

Arc de poisson : L'arc de poisson est la forme courbe qui s'affiche à l'écran lorsqu'un objet passe dans le faisceau sonar. L'arc est le résultat d'une diminution graduelle de la distance à un objet au fur et à mesure de son déplacement dans le faisceau sonar. La distance à un objet change en raison de la forme conique du faisceau sonar, car la distance est plus grande aux bords externes du faisceau qu'en son centre. En reportant graphiquement cet écart à l'écran, un arc se forme.

Angle de visionnement : L'angle de visionnement est un attribut d'un écran à cristaux liquides qui caractérise la visibilité de l'affichage lorsqu'on le visionne d'un angle autre que son axe central, soit, par exemple, lorsqu'une personne se tient à côté du détecteur de poissons pour visionner l'écran. Un angle de visionnement plus grand est plus pratique car l'écran demeure visible même en le visionnant de côté.

Angle du cône : L'angle du cône est la mesure de l'angle du faisceau sonar à un point d'atténuation sonore inférieur (p. ex., -10 dB). Voir Point d'atténuation sonore inférieur.

Arrêt sur image : L'arrêt sur image est une fonction de Humminbird® qui arrête momentanément le défilement de l'image à l'écran afin de pouvoir l'étudier davantage. Voir Mise à jour instantanée.

Bruit : Le bruit est un signal involontaire causé par des ondes sonores externes qui interfèrent avec le fonctionnement optimal du sonar. Il apparaît sous forme de points aléatoires à l'écran, provenant de différentes sources. Le bruit électrique (provenant des moteurs de pêche à la traîne, des pompes d'assèchement, des radios VHF) se manifeste généralement comme un groupement régulier de points. Il est possible de déterminer la source du bruit électrique en mettant successivement hors-circuit et en circuit les autres appareils électriques.

appareils électriques. On peut souvent résoudre le problème en réacheminant le câble d'alimentation ou en branchant l'appareil électrique causant le bruit à une autre source d'alimentation (seconde batterie). Le bruit hydrodynamique (provenant de la cavitation causée par l'hélice ou la coque) a une apparence plus aléatoire et est généralement lié à la vitesse du bateau, de sorte que lorsque le bateau se déplace plus rapidement, il y a plus de bruit. Il peut être remédié par une installation ajustée du transducteur. Beaucoup de produits Humminbird® sont dotés d'un paramètre de menu permettant de filtrer le bruit difficile à éliminer de l'écran.

Cavitation : La cavitation est l'effet des bulles d'air produites par la rotation de l'hélice et le mouvement du bateau dans l'eau.

Compteur journalier : Le compteur journalier est une fonction des systèmes Humminbird qui affiche à l'écran un indicateur du temps écoulé, de la vitesse moyenne et de la distance totale parcourue. Il est nécessaire de brancher un capteur de vitesse pour activer cette fonction. Le compteur journalier apparaît dans le mode d'affichage À gros chiffres et il peut être remis à zéro par l'entrée du menu Compteur journalier.

Décibel : Le décibel est l'unité de mesure du niveau de pression acoustique, ou l'« intensité » d'un retour sonar. Voir Point d'atténuation sonore inférieur.

DualBeam PLUS : La technologie DualBeam PLUS est une configuration sonar de Humminbird® qui utilise deux faisceaux sonar simultanément et qui combine les données des deux faisceaux sur un seul écran, soit par chevauchement, soit en affichant les données de chaque faisceau individuellement d'un côté et de l'autre, soit en affichant les données de chacun des faisceaux individuellement en mode plein écran.

Dureté du fond : La dureté du fond est la densité (ou la composition) du fond, qui peut souvent être déterminée en interprétant les retours du sonar principal. Il est possible de déterminer les différents niveaux de dureté en interprétant l'« épaisseur » du retour sonar. Les retours de fond dur sont minces et noirs, et les retours de fond meuble apparaissent plus épais et moins foncés. Il est important de noter qu'un retour sonar d'un fond en pente peut avoir l'apparence d'un fond meuble.

Écran FSTN : FSTN est un acronyme de l'anglais « Film Super-Twist Nematic » (soit un écran à cristaux liquides nématiques torsadés). Il s'agit d'une technologie d'affichage monochrome caractérisée par des pixels noirs à contraste élevé. Tous les produits fixes à écran monochrome de Humminbird® utilisent la technologie FSTN.

Émetteur : L'émetteur et le récepteur sont les éléments du système sonar, travaillant de pair avec le transducteur. Cet ensemble permet d'envoyer (émettre) et de recevoir les signaux sonar. Les émetteurs de Humminbird ont une fréquence rapide qui leur permet d'envoyer des signaux à 60 cycles par seconde. Ils disposent également de

niveau de puissance de sortie distinct pour s'adapter aux différentes profondeurs et conditions. De plus, l'émetteur a la capacité de produire des impulsions sonores très précises nécessaires pour obtenir une très bonne séparation des échos. Les récepteurs Humminbird® sont très sensibles, mais le sont dans une largeur de bande étroite, afin de filtrer les bruits provenant de sources externes. Les récepteurs offrent aussi une bonne gamme dynamique qui leur permet de recevoir des signaux très intenses et très faibles, sans que le signal de plus forte intensité n'écrase le signal plus faible. Voir Transducteur et Bruit.

Faisceau sonar : La notion de faisceau sonar se réfère à la propagation des ondes sonores dans l'eau, dans une projection conique. Voir Angle du cône.

Fond noir : L'option Fond noir est une fonction de Humminbird® qui permet de « remplir » la zone de l'écran sous le profil du fond. Certains pêcheurs à la ligne préfèrent l'option Fond noir en raison du fort contraste et de la facilité de lecture, même si certains détails de la structure du fond peuvent être assombris.

Fréquence : La fréquence est la mesure une impulsion sonore transmise sous l'eau. Les détecteurs de poisson émettent souvent des signaux à 200 kHz car cette fréquence s'avère un bon compromis pour le rendement dans de nombreuses conditions. Les fréquences plus basses (p. ex., 50 kHz) ont une meilleure portée en profondeur, mais offrent une moins bonne résolution. Les fréquences plus élevées (p. ex., 455 kHz) offrent une meilleure résolution, mais sont limitées en profondeur. Humminbird® utilise une variété de fréquences, optimisées pour des applications précises.

Fréquence de mise à jour sonar : Il s'agit émission/réception des signaux sonar. Une fréquence très élevée permet de recueillir plus d'informations et fournir une image plus détaillée du fond, des poissons et de la structure. De nombreux appareils de Humminbird® fonctionnent à une fréquence de 40 cycles par seconde en mode monofréquence. En raison des limites imposées par la vitesse du son dans l'eau, la fréquence de mise à jour commence à diminuer lorsque la profondeur dépasse 15 m (50 pi). Dans l'eau peu profonde (moins de 3 m [10 pi]), la fréquence de mise à jour peut atteindre 60 cycles par seconde.

Gain à variation dans le temps : Le gain à variation dans le temps est une étape de traitement appliquée au retour sonar afin de normaliser les données de façon à ce que les objets de mêmes dimensions (par exemple, les poissons) apparaissent de la même taille, même s'ils sont éloignés les uns des autres. Le gain à variation dans le temps est un attribut fondamental d'un bon sonar.

Grande couverture latérale (WideSide) : Il s'agit d'une configuration sonar de Humminbird® utilisée avec un transducteur en option. Le transducteur à grande couverture latérale utilise trois faisceaux sonar pointant à gauche, à droite et

directement sous le bateau. Les faisceaux pointant vers la gauche et la droite sont efficaces pour détecter les poissons et les structures près de la surface ou sur un banc. Le faisceau pointant vers le bas fournit des données de la profondeur directement sous le bateau.

Identification de poisson (Fish ID+) : Il s'agit d' utilise des algorithmes de traitement de signaux perfectionnés pour déterminer si un objet détecté est un poisson. Lorsque le signal sonar réfléchi par un objet satisfait à des paramètres stricts, l'appareil affiche un symbole (ou icône) de poisson ainsi que la profondeur de la cible. Sur les appareils dotés du système DualBeam ou DualBeam PLUS, les poissons détectés dans le faisceau central étroit sont montrés comme des symboles ombrés et ceux détectés dans le faisceau large comme des symboles vides.

Identification de structure : L'identification de structure (Structure ID) est ® qui décrit la méthode traditionnelle consistant à partager l'information sonar en niveaux de gris. Voir Niveau des gris.

Indicateurs numériques personnalisables : Les indicateurs numériques personnalisables son permet à l'utilisateur de sélectionner une donnée particulière qui s'affichera dans le mode d'affichage Sonar (par ex., vitesse, température, pression barométrique, compteur journalier, etc.).

Interférence de surface : L'interférence de surface est un phénomène où les retours sonar sont réfléchis par de petits objets près de la surface de l'eau, incluant les algues et même les bulles d'air. De façon générale, il y a substantiellement plus d'interférence de surface en eau salée qu'en eau douce, en raison de l'action continue du vent et des vagues qui causent une aération de la surface. Le menu d'interférence de surface offre un contrôle manuel visant à contourner les paramètres par défaut dans des conditions extrêmes.

Largeur d'impulsion (durée d'impulsion) : La largeur d'impulsion est la durée de temps pendant laquelle l'impulsion sonar est transmise dans l'eau. De plus petites durées d'impulsion fournissent une meilleure séparation des échos, mais l'impulsion ne peut se propager à de grandes profondeurs. De plus longues durées d'impulsion fournissent une meilleure propagation en profondeur, mais résultent en une moindre séparation des échos. Humminbird varie la largeur d'impulsion selon la profondeur afin d'optimiser la séparation des échos et le rendement en profondeur. Voir Séparation des échos.

Ligne blanche (WhiteLine) : C' met en évidence le retour sonar de plus forte intensité sur l'écran à l'aide d'une bande grise très pâle. C'est le mode préféré de certains pêcheurs à la ligne qui se sont habitués à cette fonction des enregistreurs à bande graphique sur papier.

Mémoire des fonctions : La mémoire des fonctions ® qui permet de sauvegarder les réglages de l'utilisateur dans une mémoire permanente. Les réglages sont conservés même quand l'appareil est mis hors-circuit pendant une période indéterminée.

Menu de profondeur maximale : Le menu de profondeur maximale optimise le rendement en se fondant sur la profondeur maximale d'opération réglée par l'utilisateur. De nombreux appareils de Humminbird® peuvent fonctionner sur une vaste échelle de profondeur (jusqu'à 762 m [2 500 pi]). Dans certaines circonstances, l'appareil peut effectuer des « recherches » sur toute la profondeur. En raison de la vitesse du son dans l'eau, il se peut que l'appareil réponde moins rapidement car il doit attendre plus longtemps pour recevoir l'écho sonar. En réglant le menu de profondeur maximale à une valeur moindre, l'appareil tient compte de cette limite de profondeur et cela améliore sa rapidité de réponse. C'est une caractéristique importante pour toute personne naviguant en eau peu profonde !

Menu X-Press : Le menu X-Press est une caractéristique de Humminbird® qui rend les options de menu les plus fréquemment utilisées disponibles en appuyant sur une seule touche. Les éléments qui s'affichent au menu X-Press sont liés au mode d'affichage en cours et offrent les choix les plus logiques pour la vue.

Mise à jour de l'écran immédiate : Il s'agit d'un qui permet de rafraîchir l'écran et de mettre à jour toutes les données sonar lorsqu'un changement d'échelle se produit. Sans la fonction de mise à jour de l'écran immédiate, seules les données sonar les plus récentes seraient affichées dans la nouvelle échelle et les anciennes données continueraient à défiler à l'écran à l'ancienne échelle.

Mise à jour instantanée : Cette fonction de Humminbird® effectue une mise à jour de générées à l'écran lorsque la sensibilité ou une variété d'autres paramètres sonar (affichage du fond, portée, etc.) sont modifiés. Elle diffère de la fonctionnalité traditionnelle des systèmes sonar qui n'effectuent la mise à jour que pour les nouvelles données sonar recueillies après la modification du paramètre. La mise à jour instantanée permet de régler les paramètres avec plus de précision, car l'utilisateur peut voir les résultats sur tout l'écran sonar. En combinant cette fonction avec le mode d'arrêt sur image, l'utilisateur peut ajuster et comprendre les effets de nombreux paramètres rapidement et avec une grande facilité.

Niveau de gris : Les niveaux de gris sont les diverses nuances de gris servant à représenter l'intensité du signal sonar à l'écran ; il s'agit d'une méthode fort intuitive pour partager l'information. De façon traditionnelle, les signaux plus intenses sont représentés en noir pâles de gris.

Niveaux de gris inversés : Il s'agit d' inverse la corrélation entre l'intensité du signal sonar et le niveau de gris qui lui est normalement associé pour la représent blanc et les signaux de plus en plus faibles par des nuances progressivement plus foncées de gris. Bien que cette méthode soit quelque peu contre-intuitive, elle rend l'image sonar plus nette et offre l'avantage d'améliorer la sensibilité apparente parce que les signaux plus faibles sont plus gras. Les niveaux de gris inversés donnent un bon effet en eau très claire. Cependant, lorsque l'eau comporte beaucoup de débris, ils apparaissent à l'écran comme un fouillis d'échos parasites.

Optimisation des échos : L'optimisation des échos est décrit le niveau élevé de sensibilité sonar atteint grâce à une combinaison d'algorithmes logiciels et d'émetteurs-récepteurs. Le résultat de l'optimisation des échos est l'affichage de pratiquement tous les éléments sous-marins pertinents pour le pêcheur, y compris les poissons d'appât, les poissons de pêche, les thermoclines, les herbiers d'algues, les changements subtils de la structure et plus encore.

Pixels : Les pixels sont les « éléments de l'image », soit les petits carrés qui constituent l'image de l'écran à cristaux liquides. Leur dénombrement à la verticale et à l'horizontale (p. ex., 640 V x 320 H) indique la qualité de résolution. Pour les détecteurs de poisson, la résolution totale (soit multiplié par ceux dans le plan horizontal) est souvent moins importante que la résolution dans le plan vertical. Voir Pixels dans le plan vertical.

Pixels dans le plan vertical : Le nombre de pixels dans le plan vertical est le nombre d'éléments de l'image dans une seule colonne d'un écran à cristaux liquides. Un plus grand nombre correspond à une résolution plus fine des cibles détectées par le sonar. Essentiellement, en divisant la distance verticale (ou profondeur) en de plus petits éléments et en rapportant à l'écran chacun de ces éléments qui représente une zone plus petite de la distance verticale, le niveau de détail est plus grand. Pour les détecteurs de poissons, est plus important que celui dans le plan horizontal, car l'axe horizontal de l'écran représente le temps ou l'historique. Les données sonar de l'axe horizontal peuvent varier grandement, selon la vitesse du bateau et la vitesse de défilement.

Point d'atténuation sonore inférieur : Le point d'atténuation sonore inférieur est le niveau sonore standard auquel l'angle du cône sonar est mesuré et il est écrit de cette façon : « à -10 dB » ou « à -3 dB ». Les mesures à des points d'atténuation plus faibles (plus grands nombres négatifs) indiquent que des signaux sonar moins intenses sont utilisés pour la mesure.

Profil du fond : Le profil du fond correspond à la ligne de fond, celle qui est tracée à l'écran, au fur et à mesure des changements de profondeur.

Puissance de sortie : La puissance de sortie est la quantité d'énergie produite par l'émetteur sonar dans l'eau. Elle est mesurée par deux méthodes, soit par la valeur efficace (valeur quadratique moyenne) ou la méthode de crête à crête. Chaque méthode est acceptable, mais il est important, lors de la comparaison des puissances de sortie, de s'assurer que la même méthode de mesure est utilisée, car les mesures de crête à crête sont huit fois plus élevées que les mesures de valeur efficace. Une plus grande puissance de sortie permet au signal sonar de pénétrer dans la couche végétale et les thermoclines, d'atteindre de plus grandes profondeurs et d'offrir un meilleur rendement dans des milieux bruyants, comme lorsque le bateau file à grande vitesse.

QuadraBeam PLUS : Il s'agit d'une configuration sonar de Humminbird® qui utilise quatre faisceaux sonar pour obtenir une image plus détaillée du fond. Le système QuadraBeam PLUS utilise la configuration DualBeam PLUS pour sonder vers le bas et deux faisceaux supplémentaires pour sonder à droite et à gauche du bateau. Les faisceaux sonar pointant vers la gauche et la droite permettent de détecter les poissons et la structure sur une vaste couverture, tout en identifiant de quel côté du bateau ils se trouvent. Voir DualBeam PLUS.

Récepteur : Voir Émetteur.

Rétroéclairage : La fonction de rétroéclairage est un dispositif d'éclairage par l'arrière de l'écran à cristaux liquides permettant d'utiliser le système de nuit ou par faible luminosité.

Second retard : Le terme « second retard » décrit l'apparition d'un second retour sonar sous le retour primaire (profil du fond), à exactement deux fois la profondeur vraie. Le second retard est le résultat du même signal sonore se réfléchissant une première fois du fond, une fois de la surface de l'eau, pour revenir vers le fond et être réfléchi de nouveau. Les seconds retours se produisent plus souvent dans les eaux peu profondes et en présence de fonds durs ; il est même possible de voir un troisième retour sonar dans certaines circonstances. Le second retard fournit des renseignements utiles pour déterminer la dureté du fond, car les zones ayant un fond dur produiront généralement un second retard. Le second retard peut être utilisé comme un guide pour régler la fonction de sensibilité en eau peu profonde.

Sensibilité : La sensibilité est une fonction permettant à l'utilisateur de régler la sensibilité du système sonar afin de montrer plus ou moins de détails dans l'eau. Les sensibilités plus élevées sont souvent préférables ; toutefois, lorsque l'eau contient des débris (de la vase, des débris à la suite d'un orage, etc.), il peut être difficile de couvrir des cibles. Inversement, si la sensibilité est réglée à un niveau trop faible, des cibles pertinentes pourraient être manquées.

Séparation des échos : La séparation des échos est la mesure de la distance minimale nécessaire pour qu'un détecteur de poissons puisse reconnaître deux objets très rapprochés comme deux cibles distinctes (par exemple, deux poissons se tenant côte à côte ou un poisson très près d'une structure). L Humminbird offrent une très bonne séparation des échos de 64 mm (2,5 po) à moins de 30 m (100 pi) de profondeur. La séparation des échos diminue avec la profondeur, étant donné qu'il est nécessaire d'émettre un signal ayant une plus grande largeur d'impulsion pour atteindre de plus grandes profondeurs. Voir Largeur d'impulsion.

SONAR : Le terme SONAR est un acronyme de l'expression anglaise « SOund Navigation And Ranging ». La technologie sonar consiste à émettre des impulsions sonores dans l'eau afin de déterminer la distance et d'autres attributs d'objets sous-marins. Il est possible de calculer la distance car la vitesse du son dans l'eau est constante. Il suffit de mesurer le temps pris par le signal pour revenir à la source. Le son se propage aussi très rapidement sous l'eau. La technologie est donc bien adaptée et rentable. Le sonar est la technologie de base derrière tous les détecteurs de poissons et sondeurs récréatifs et commerciaux.

Sonar en temps réel : Le sonar en temps réel est une technologie de Humminbird® où le fonctionnement ultra-rapide de l'émetteur–récepteur permet de visualiser instantanément, avec plus de détails, ce qui se trouve sous le bateau. La fenêtre sonar en temps réel consiste en une bande verticale sur le côté droit de l'écran, qui montre instantanément les retours sonar du transducteur à un moment donné. L'option de menu Fenêtre sonar en temps réel permet à l'utilisateur de régler la largeur de la fenêtre afin de montrer tout l'écran des retours sonar ou seulement une bande étroite indiquant l'intensité des signaux en niveaux de gris. La fonction de sonar en temps réel repose sur une fréquence de mise à jour (vitesse d'impulsion) très rapide. Voir Fréquence de mise à jour sonar.

Structure : Le mot structure est un terme général désignant les objets du fond représentant une discontinuité, susceptibles d'attirer les poissons. Ceci inclut le profil du fond (dénivellations, cavités et creux), les structures immergées (souches, arbres, amas de branches) et une grande variété d'autres objets potentiels (épaves, écueils). Les appareils Humminbird® conviennent parfaitement pour afficher les détails des structures sur une plus grande zone de couverture en raison de leurs configurations sonar uniques élaborées pour les pêcheurs à la ligne.

Symbole de poisson : Un symbole de poisson est une icône graphique affichée à l'écran lorsque la fonction d'identification de poisson détermine que le retour sonar est, selon toute probabilité, un poisson. Voir Identification de poisson (Fish ID+).

Système de montage à débranchement rapide : Le système de montage à débranchement rapide est une caractéristique exclusive de Humminbird® qui permet âble se font lors du montage, de sorte qu'aucune autre connexion n'est requise. De plus, le support est inclinable d'un angle et peut pivoter.

de monter l'appareil dans une pince sous pression et de le démonter facilement de cette base en appuyant sur un bouton. Toutes les connexions par câble se font lors du montage, de sorte qu'aucune autre connexion n'est requise. De plus, le support est inclinable d'un angle de et peut pivoter de afin d'ajuster l'angle de visualisation de l'appareil selon vos déplacements dans le bateau.

Thermoclines : Les thermoclines sont des couches d'eau de différentes températures qui réfléchissent le signal sonar en raison de leur densité distincte. Normalement, une thermocline apparaît comme une bande continue traversant l'écran, à une certaine distance du profil du fond. Les thermoclines représentent un certain intérêt pour les pêcheurs à la ligne, car les poissons se tiennent en suspension au-dessus de la thermocline, ou sous celle-ci, à la recherche de la température et des teneurs en oxygène optimales.

Transducteur : Le transducteur se monte sur le bateau et demeure en contact avec l'eau. Il convertit l'énergie électrique du transmetteur en énergie sonore afin de former le faisceau sonar. À l'interne, le transducteur est constitué d'un ou de plusieurs disques piézoélectriques qui se « déforment » en proportions infimes afin de créer l'onde sonore. Cet élément fonctionne aussi dans l'autre sens, c'est-à-dire qu'il convertit l'énergie sonore réfléchie en un signal électrique que le récepteur peut interpréter. Plusieurs transducteurs sont disponibles pour différentes applications de montage sur un bateau, comme le montage sur tableau arrière, sur moteur de pêche à la traîne, etc. Humminbird® offre une variété de transducteurs perfectionnés, comportant souvent plusieurs éléments piézoélectriques conçus dans le but de produire des ondes sonores d'une forme spécifique, afin de fournir aux pêcheurs à la ligne des outils supérieurs pour détecter et capturer les poissons. Voir Transmetteur et SONAR.

TrueArch : Cette fonction de Humminbird® permet d'afficher de véritables arcs de poisson et non des arcs de poisson artificiels. Les appareils de Humminbird® ont la capacité de produire des arcs de poisson grâce au récepteur sonar extrêmement sensible DualBeam PLUS et à son faisceau sonar large. Voir Arc de poisson.

Vitesse : La vitesse est la distance parcourue sur l'eau par le bateau en fonction du temps. Elle peut être mesurée par rapport au fond (vitesse par rapport au fond) ou par rapport à la surface (vitesse-surface). La vitesse par rapport au fond est calculée à l'aide du GPS et consiste en une mesure du progrès du bateau sur une distance donnée. La vitesse-surface est fournie par une roue à aubes activée par le flux d'eau passant dans le capteur. Le calcul varie selon la vitesse et la direction du bateau. La vitesse-surface est plus importante pour les pêcheurs utilisant un downrigger, étant donné qu'elle influe sur la profondeur du lest. La vitesse par rapport au fond convient mieux pour la navigation, étant donné que des heures d'arrivée précises à destination peuvent être calculées à partir de cette mesure. Les produits Humminbird ont des ports d'entrée et des fonctions de sortie pour les deux sources.

Vitesse de défilament : Un plus grand nombre de pixels dans le plan horizontal affiche davantage d'historique sonar du bateau. Sur de nombreux modèles, Humminbird® offre plus de pixels dans le plan vertical afin que l'écran fournisse une meilleure résolution. Voir Vitesse de défilament et Pixels.

Vitesse de défilament graphique : La vitesse de défilament est une fonction réglable par l'utilisateur qui permet d'ajuster la vitesse à laquelle les données sonar défilent à l'écran. En réglant une vitesse plus rapide, il y a plus d'informations et plus de détails, mais les données défilent plus rapidement à l'écran ; un réglage plus lent permet de visualiser plus d'historique, mais n'affiche pas autant de détails. Le meilleur réglage est souvent une question de goût personnel.

Zoom : Le zoom est une fonction qui améliore la résolution d'une zone plus petite du fond. Grâce à la résolution améliorée, le pêcheur à la ligne peut voir plus facilement les poissons se maintenant près d'une structure ou qui se tiennent rapprochés les uns des autres. Dans le zoom en écran divisé, la partie de droite affiche une vue en pleine échelle et la partie de gauche une vue en agrandissement. Humminbird® offre une fonction de zoom à une touche qui permet d'accéder facilement au mode d'affichage Zoom à partir du mode d'affichage Sonar régulier. Le fait d'appuyer sur une seule touche élimine ainsi le besoin de parcourir les menus pour arriver au même résultat.

Zone en angle mort : La zone en angle mort est la zone du faisceau sonar qui est reçue après le retour principal du fond. Les poissons et les autres objets près du fond qui se trouvent dans la zone en angle mort ne seront probablement pas perçus dans le faisceau sonar. Les faisceaux sonar de précision, comme le faisceau de Humminbird, ont une plus petite zone en angle mort que les faisceaux plus larges.

Zoom de verrouillage sur le fond : Le zoom de verrouillage sur le fond est une fonction qui améliore la résolution d'une zone plus petite, juste au-dessus du fond. Contrairement au zoom régulier, cette fonction affiche continuellement le fond à un point constant de l'écran, peu importe les changements de profondeur. Cette fonction « écrase » le profil du fond, mais elle s'avère efficace pour montrer les poissons se tenant au fond ou près du fond, ce que préfèrent beaucoup de pêcheurs en eau salée.

Pour communiquer avec Humminbird®

Voici par quels moyens vous pouvez communiquer avec le

Centre de ressources pour la clientèle Humminbird® :

Par telephone,

du lundi au vendredi, de 8 h à 16 h 30

(heure normale du Centre) :

1-800-633-1468

Par courrier électronique

(nous répondons normalement aux

courriels en moins de trois jours ouvrables) :

[e-mail]

Adresse d'expédition directe :

Humminbird

Service Department

678 Humminbird Lane

Eufaula, AL 36027 USA

HUMMINBIRD®
