APPAREIL PHOTO NUMÉRIQUE DORA - Appareil photo numérique OREGON SCIENTIFIC - Notice d'utilisation et mode d'emploi gratuit

Marque	OREGON SCIENTIFIC
Modèle	APPAREIL PHOTO NUMÉRIQUE DORA
Type	Appareil photo numérique
Résolution	VGA 640 x 480 pixels (haute), QVGA 320 x 240 pixels (basse)
Capteur d'image	CMOS
Mémoire interne	SDRAM 8 Mo intégrée
Nombre de photos	60-105 (haute compression), 25 (haute sans compression), 240-410 (basse compression), 102 (basse sans compression)
Alimentation	2 piles alcalines AAA (non fournies) ; alimentation USB possible
Modes de prise de vue	Haute résolution, basse résolution, compression activée/désactivée, prise en continu, 3 photos, retardateur 10 secondes
Clip vidéo	Oui, capture de clips vidéo
Webcam	Oui, utilisable comme webcam
Connexion	USB 1.1
Logiciel inclus	CD-ROM Photo Designer Dora (Ulead Photo Express)
Système d'exploitation compatible	Windows 98SE/2000/ME/XP
Fréquences d'alimentation CA	50 Hz ou 60 Hz réglable
Précautions	Ne pas exposer à l'humidité ou à la poussière ; éviter les chocs ; nettoyer l'objectif avec une brosse ou un chiffon doux
Sécurité	Ne convient pas aux enfants de moins de 36 mois ; retirer les piles en cas d'inutilisation prolongée
Entretien	Nettoyer avec un chiffon doux ; remplacer les piles usagées

FOIRE AUX QUESTIONS - APPAREIL PHOTO NUMÉRIQUE DORA OREGON SCIENTIFIC

Comment mettre en marche l'appareil photo ?

Pour allumer, appuyez sur le bouton MODE. Vous pouvez également brancher le câble USB à un ordinateur pour alimenter l'appareil. Pour éteindre, appuyez à nouveau sur MODE jusqu'à ce que l'appareil s'éteigne.

Comment prendre une photo ?

Mettez l'appareil en marche, cadrez votre sujet avec le viseur, puis appuyez sur l'obturateur. Un bip sonore confirme la prise de vue.

Comment installer les piles ?

Éteignez l'appareil, faites glisser le panneau sur le côté droit, insérez deux piles alcalines AAA en respectant les polarités, puis refermez le couvercle. Ne mélangez pas piles neuves et usagées.

Comment supprimer toutes les photos ?

Appuyez plusieurs fois sur MODE jusqu'à ce que l'écran LCD affiche CA, puis appuyez sur l'obturateur. CA clignotera 5 secondes ; appuyez de nouveau pour confirmer la suppression.

Que faire si l'écran LCD clignote ?

L'écran LCD clignote lorsque les piles sont faibles. Remplacez les piles par des neuves. Téléchargez d'abord vos photos sur l'ordinateur pour éviter toute perte.

Comment utiliser le retardateur ?

Appuyez sur MODE jusqu'à voir le symbole du retardateur (horloge). Appuyez sur l'obturateur ; un bip retentira chaque seconde pendant 10 secondes, puis la photo sera prise.

Comment transférer les photos sur l'ordinateur ?

Connectez l'appareil à l'ordinateur avec le câble USB. Ouvrez le dossier Mon DSC2 sur le bureau, puis cliquez sur l'icône pour accéder aux photos. Sélectionnez et sauvegardez.

Comment utiliser la webcam ?

Branchez l'appareil à l'ordinateur via USB. L'appareil sera reconnu comme webcam. Avant d'utiliser cette fonction, téléchargez toutes les photos pour éviter leur perte.

Quelles sont les précautions d'utilisation ?

Évitez l'humidité, la poussière et les températures extrêmes. Ne heurtez pas l'appareil. Nettoyez l'objectif avec une brosse ou un chiffon doux. Retirez les piles si l'appareil n'est pas utilisé longtemps.

Comment changer la résolution ?

Appuyez sur MODE jusqu'à ce que l'écran affiche Hi (haute résolution) ou Lo (basse résolution). Appuyez sur l'obturateur pour basculer entre les deux.

MODE D'EMPLOI APPAREIL PHOTO NUMÉRIQUE DORA OREGON SCIENTIFIC

CD ROM photo designer manuel d'utilisation

SCIENTIFIC

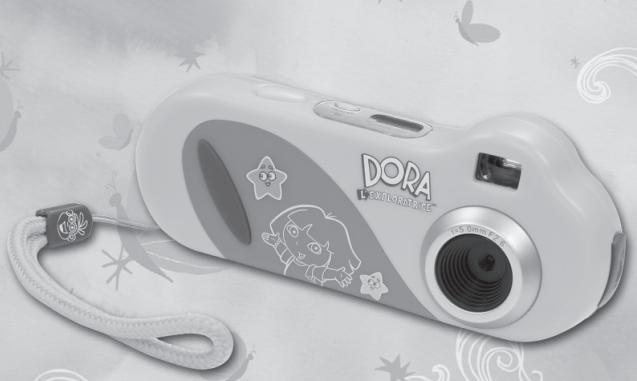

Nous te remercions d'avoir besoin de l'appareil photo Dora

Conçu et fabriqué avec une extrême précision, l'appareil-photo numérique

Dora® est fourni avec le formidable CD-ROM Photo Designer Dora®.

Tu peux prendre un maximum de 208 photos numériques (320 x 240 pixels avec compression), sauvegarder tes photos mémorisées, enregistrer des

clips vidéo cool et l'utiliser comme webcam.

Le CD-ROM Photo Designer Dora® te permettra de

beaucoup t'amuser avec tes photos.

Tu poursuis raketer et décorer les propres photos avec des cadres originaux,

fabriquer des cartes, des calendriers et beaucoup plus encore !

Chers parents, nous vous conseillons d'aider votre enfant avec son appareil photo numérique Dora. Ce manuel fournit des informations techniques afin de vous permettre d'obtenir les meilleurs résultats. Certains enfants auront besoin de votre assistance pour l'installation, l'apprentissage et la compréhension des différents aspects de l'appareil-photo et du logiciel.

DORA L'Exploratrice et les autres titres, logos et personnages afférents sont des marques de fabrique de Viacom International Inc.

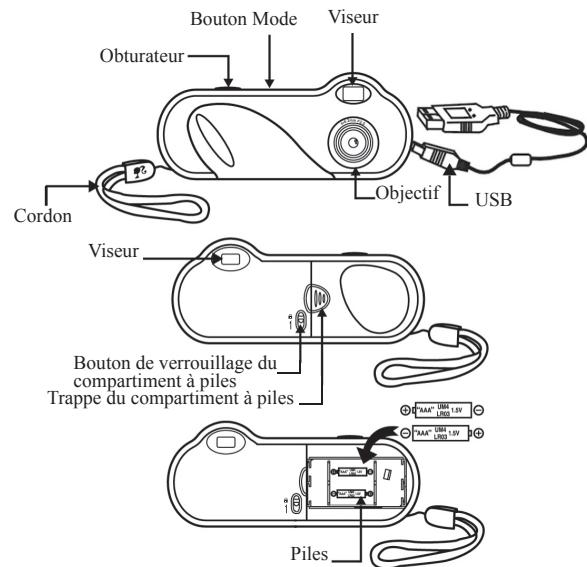

Mise en place des piles

1. À l'arrêt de l'appareil photo sur le côté droit, fais glisser le panneau vers la droite.
2. Insère deux piles alcalines de type AAA dans le compartiment à piles.
3. Remets le couvercle en place. Télécharge toujours les photos sur ton PC avant de replacer les piles pour éviter toute perte de mémoire.

a) Ne mélange pas des piles usées avec des piles neuves. Remplace toujours toutes les piles en même temps. b) Enlève les piles si l'appareil photo ne sera pas utilisé durant une longue période. Cela économisera l'énergie des piles. c) Ne mélange pas des piles alkalines avec des piles standard (carbone zinc) ou avec des piles rechargeables (nickel cadmium). d) La mise en place des piles doit s'effectuer sous la surveillance d'un adulte.

Lorsque les piles deviennent faibles et qu'elles doivent être remplacées, l'écran LCD clignotera pour avertir.

Marché / arrêt

Marcho

Méthode 1

Mets l'appareil photo en marche en appuyant sur le bouton MODE.

Méthode 2

Branche le câble USB et connecte-le à ton PC et l'appareil photo sera alimenté par la source USB

Avant d'utiliser la fonction PC-Cam, n'oublie pas de télécharger toutes les photos de ton appareil-photo sur ton ordinateur pour éviter de perdre des photos.

Marche / arrêt

Arrêt

Méthode 1

Appuie sur le bouton MODE jusqu'à ce que l'appareil photo s'éteigne.

Méthode 2

Si l'appareil photo n'est pas utilisé durant 30 seconds.

Il se mettra automatiquement en mode de veille pour sauvegarder l'énergie des piles.

Si l'appareil photo n'est pas utilisé durant une longue période, enlève les piles. Les photos seront perdues une fois que les piles seront retirées.

F) Prendre des photos

1. Appuie sur le bouton MODE pour permettre l'appareil photo en marche ; l'appareil photo est réglé pour prendre des photos de haute résolution. "L'affichage LCD" indiquera "HI" et le nombre de photos 26. S'il y a déjà des photos sauvegardées dans l'appareil-photo, "l'affichage LCD" indiquera le nombre de photos qu'il reste à prendre.
2. Cadre ton sujet en utilisant le viseur de l'appareil photo.
3. Appuie sur l'obturateur, un bip sonore retentira lorsqu'une photo est prise. En même temps, le numéro indiqué sur l'affichage LCD augmentera d'une unité.

Appareil photo numérique dora® et cd-rom photo designer

A Précautions concernant l'appareil photo 3 B Spécifications techniques 3 C Configuration minimale requise 4 D Description de l'appareil-photo 4 E Démarrage rapide 5

• Mise en place des piles 5
• Marche / Arrêt. 5-6

F Prendre des photos 6 G Sélection des modes de l'appareil-photo 7-13 H Télécharger les photos et les clips vidéo 14-15 I Bienvenue sur Ulead Photo Express 16

• Système requis 16
• Installer Ulead Photo Express et le driver de l'appareil-photo. 17

A) précautions concernant l'appareil

Suivez ces lignes directrices lors de l'utilisation de l'appareil photo.

• Ne placez pas cet appareil photo dans un lieu humide ou poussièreux

Cela pourrait causer un incendie ou un court-circuit.

• Ne laissez pas cet appareil photo dans des lieux sujets à des températures extrêmement élevées, comme sous la lumière directe du soleil. Cela pourrait affecter le boîtier de l'appareil-photo et ses pièces internes.
• Ne heurtez pas ni ne frappez l'appareil photo lorsqu'il est en marche. Cela pourrait causer un dysfonctionnement.
• Choisissez une surface plate sans vibrations pour ranger l'appareil photo. Lorsque l'objectif et/ou le viseur est sale, veuillez les nettoyer avec une brosse spéciale objectif ou un chiffon doux.
• Dans les circonstances suivantes, faites réparer l'appareil photo par un personnel qualifié.

a) Le câble ou la prise est endommagé(e) ou usé(e)

b) L'appareil est tombé et/ou le boîtier a été endommagé. c) Du liquide s'est infiltré dans l'appareil-photo

Important!

• Lorsque les piles sont faibles, l'écran LCD se met à clignoter de façon continue pour indiquer qu'il est temps de changer les piles.
• Télécharge les photos sur ton ordinateur avant de désteroler les piles afin de ne pas perdre des photos.
• Après avoir télécharge les photos, enlève les piles car les piles continuent de s'affaiblir si elles sont laissées dans l'appareil photo.

B) spécifications techniques

Appareil-photo numérique 2 en 1 : Appareil photo numérique

Capture video

Mise au point fixe = 6,2mm F/2,8

0.6mm-infini

SDRAM 8MB intégrée

60-105 photos (compressées VGA)

25 photos (640x480 VGA)

240-410 photos (compressées)

208 images (sans compression) Capteur d'image: Capteur CMOS Résolution: VGA 640 x 480 Pixels QVGA 320 x 240 Pixels Couleur: 24 bits Objectif: Mise au point fixe = 6,2mm F/2 Echelle de capture: 0,6mm - infini Mémoire: SDRAM 8MB intégrée Capacité: 60-105 photos (compressées) 25 photos (640x480 VGA) 240-410 photos (compressées)

QVGA)

Alimentation :

Ordinateur

102 photos (320x240 QVGA)

2 piles alcalines de type AAA

USB1.

Note : Le nombre de photos compressées varie selon la complexité de la scène. 3

C) configuration minimale requise

Ordinateur personnel conçu pour Win98SE/2000/ME/XP - Un lecteur CD-ROM pour installer le logiciel, microprocesseur de 200MHz minimum. - Port USB compatible - Ecran à affichage couleur avec une résolution minimale de 800 × 600, de 24 bits ou supérieur - Espace sur le disque dur de 200MB minimum ou supérieur

C) retardateur

Pour accéder à la fonction du retardateur, appuie sur le "bouton MODE" jusqu'à ce que "l'affichage LCD" indique 0g z. Puis appuie sur "l'obturateur" pour

activer le minuteur et pour prendre la photo. Le DELAY du minuteur est de 10 secondes. Durant cet intervalle, tu entendras un "bip" sonore toutes les secondes.

D) clip video

Utilise ce mode pour capturer l'action ou des images en mouvement. Le clip video peut être téléchargé et vu comme un film ou comme des photos individuelles. Pour accéder au mode Clip video, appuie sur le "bouton MODE" jusqu'à ce que l'affichage LCD indique

E) Supprimer toutes les photos

Pour supprimer toutes les photos enregistrées dans l'appareil photo, appuyez sur le "bouton MODE" jusqu'à ce que "l'affichage LCD" indique : Lorsque ce mode est activé, appuyez sur "l'obturateur" pour

"CA" clignotera durant 5 secondes pour confirmer la suppression. Appuyez de nouveau sur l'obturateur pour supprimer la (les) photo(s) ; autrement, le contrôle de suppression sera annulé et l'appareil photo se remettra en mode par défaut. Important : Avant d'activer ce mode, assurez-vous que toutes les photos désirables ont d'abord été téléchargées sur votre PC.

Attention :

Lorsque la lumière n'est pas suffisante, l'appareil photo a besoin de plus de temps pour régler l'exposition automatique et le contrôle de lumière et tu dois tenir ton appareil photo sans bouger et attendre un peu plus longtemps pour que le bip sonore se fasse entendre. Si l'environnement est trop sombre pour prendre une photo, tu entendras deux "bips" sonores et la photo ne sera pas prise.

G) sélection des modes de l'appareil photo

1. Tu peux faire défiler les différents modes de prise de vue en appuyant de manière répétée sur le "bouton mode". "L'affichage LCD" indiquera le nouveau mode à chaque fois que le bouton MODE est enfoncé.
2. Les différentes icônes de MODE sont illustrées ci-dessous:

Fonctions de l'appareil photo

Si le bouton MODE est enfoncé de manière répétée, l'affichage LCD indiquera les symboles suivants

Prêt à prendre des photos en photodéveloppement

Prise de photos en continu

Mise en mode de veille

Prise de 3 photos

Retardateur

Supprimer la dernière photo

Changement en mode basse résolution

Prêt à prendre des photos en faible résolution

Changement en mode haute résolution

Changement en mode de compression

Changement en mode de non compression

Changement en fréquence 50Hz

Changement en fréquence 60 Hz

1) Prêt à prendre des photos en haute résolution 2) Mise en mode de veille 3) Retardateur 4) Prise de photos en continu 5) Prise de 3 photos 6) Supprimer toutes les photos 7) Supprimer la dernière photo 8) Changement en mode basse résolution 9) Prêt à prendre des photos en faible résolution 10) Changement en mode haute résolution 11) Changement en mode de compression 12) Changement en mode de non compression 13) Changement en fréquence 50Hz 14) Changement en fréquence 60Hz

B) Arrêt

Pour éteindre l'appareil photo, appuie sur le "bouton

MODEF" jusqu'à ce que "l'affichage LCD" indique Puis appuie sur "l'obturateur". Tu entendras

un "bip" et l'appareil photo s'éteindra.

G) Résolution

Cet appareil photo te permet de prendre des photos en haute résolution (640 x 480 pixels) et en basse résolution (320 x 240 pixels). Les photos prises en haute résolution sont de meilleure qualité car elles sont composées de plus de pixels. Les photos prises en basse résolution ont moins de pixels mais tu peux prendre beaucoup plus de photos dans ce mode. Le nombre de photos que tu peux prendre avec ton appareil photo dépend de la résolution et de la compression que tu as choisies. Référence-toi au tableau ci-dessous (Scheme A) pour sélectionner la résolution et la compression adaptées pour le nombre de photos que tu désires prendre.

Note : Puisque “l'affichage LCD” ne peut indiquer que deux chiffres, il affichera “99” pour tous les modes te permettant de prendre 104 ou 208 photos. “L'affichage LCD” continuera d'afficher “99” lorsque tu prendras les photos suivantes et l'appareil photo stockera tes photos mais ne pourrait pas afficher le numéro des photos qui suivront après 99.

Pour la sélection de mode, "Hi" indique la haute résolution et "Lo" indique la basse résolution.

Pour permuter entre la haute et la basse résolution, appuyez sur le "bouton MODE" jusqu'à ce que "l'affichage LCD" indique "Lo" ou "Hi". Si l'appareil photo est réglé sur "Hi", appuyez sur "l'obturateur" pour permuter sur "Lo". Si l'appareil photo est réglé sur "Lo", appuyez sur "l'obturateur" pour permuter sur "Hi".

Changement en mode de non compression

H) compression

Cet appareil photo te permet de "compresser" tes photos pour pouvoir en stocker plus. Le nombre de photos que ton appareil photo peut stocker dépend de la résolution et de la compression que tu as choisie. Référe-toi au tableau ci-dessous (Schéma A) pour sélectionner la résolution et la compression adaptées pour le nombre de photos que tu désires prendre. Pour la sélection de mode, "Hd" indique une compression ou pour l'activer et "Ld" indique une impossibilité de compression ou pour la désactiver. Pour permuter entre l'activation et la désactivation, appuie sur le "bouton MODE"

jusqu'à ce que "l'affichage LCD" indique "Hd" ou "Ld"

Si l'appareil photo est réglé sur "Hd", appuie sur "I'obturator" pour permuter sur "Ld". Si l'appareil photo est réglé sur "Ld", appuie sur "I'obturator" pour permuter sur "Hd".

Note: En mode "Hd", "I'affichage LCD" indiquera "—" lors de la procédure et tu devras attendre que le processus de compression se termine avant de prendre la photo suivante. L'affichage — "disparaîtra lorsque la compression sera terminée.

Si la fréquence suggérée est de 50Hz, il est recommandé de régler ton appareil photo sur 50. Appuie sur le bouton mode pour vérifier le réglage. S'il est réglé sur 60, appuie sur l'obturator pour permuter sur 50. Voir

J) 60: Fréquence d'alimentation CA

Si la fréquence suggérée est de 60Hz, il est recommandé de régler ton appareil sur 60. Appuie sur le bouton mode pour vérifier le réglage. S'il est réglé sur 50, appuie sur l'obturateur pour permuter sur 60. Voir

Référez-vous au tableau des "fréquences mondiales de source électrique CA" en page 9 pour déterminer la fréquence appropriée.

K) Mode CS

Cet appareil photo te permet de prendre 3 photos successivement. Lorsque l'affichage LCD indique le nombre de photos restantes avec une image de 3 cadres se chevauchant, il est en mode CS.

Scheme A

RÉSOLUTION	COMPRESSION	NOMBRE DE PHOTOS
Haute	Hd	60-105
	Ld	25
Basse	Hd	240-410
	Ld	102

Ulead PhotoExpress est un programme d'édition facile à utiliser. Le programme permet d'éditer, retoucher, améliorer ou ajouter des effets spéciaux sur les images numériques avec la simplicité de pointer et cliquer. Des cadres personnalisés, des calendriers, des cartes ou des listes de contacts, Photo Express te fournit un système d'édition photo complet et la possibilité de fabriquer tous les projets avec ses riches fonctions faciles à utiliser.

Configuration minimale du système pour windows

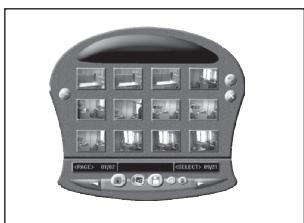

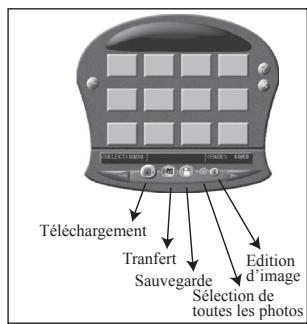

1. Clique sur le bouton de téléchargement ; les esquisses des photos que tu as prises seront affichées consécutivement sur l'interface.
2. Clique sur n'importe quelle esquisse avec le bouton droit de la souris pour l’agrandir. Clique sur l’esquisse pour la sélectionner ou clique sur "sélection de toutes les photos" pour sélectionner toutes les esquisses.
3. Une fois que tu auras sélectionné les photos que tu désires sauvegarder, la photo sera encadrée d'un cadre rouge, clique sur le bouton de "sauvegarde photo", sélectionne la route et le nom de sauvegarde.
4. Une fois que tu auras sauvégardé toutes les photos désirées, tu peux effacer la mémoire de l'appareil photo et recommencer à prendre des photos.
5. Windows 98/Se/Me/2000/XP
6. Processeur pentium ou équivalent (Pentium II 300 ou équivalent rec 275 MO d'espace disponible sur le disque dur 64 MO RAM (128 MO)
7. Affichage couleur de 16 bits de 800 × 600

Note: Si la fonction automatique est désactivée sur ton PC, tu devras installer le logiciel manuellement en suivant les étapes suivantes :

Installer ulead photo express et le driver de l'appareil photo

1. Insère le CD Photo Designer Dora dans ton lecteur CD-ROM. Le logiciel démarrera automatiquement sur ton système. Suis les instructions données sur l'écran.
2. Une fois que l'installation de Ulead Photo Express est terminée, complete l'installation du driver de l'appareil photo en cliquant sur l'icône "Finish" ("Terminé"). Après avoir redémarré le PC, un nouveau dossier intitulé "Mon DSC" apparaîtra sur le bureau. L'installation complète est terminée.

Note: Si la fonction automatique est désactivée sur ton PC, tu dois installer le logiciel manuellement en suivant les étapes suivantes :

1. Insère le CD dans le lecteur CD-ROM.
2. Clique sur Démarrer > Activer.
3. Dans la boîte à dialogue d'activation, tape D:/Setup.exe (ou "D" est ton lecteur CD-ROM).
4. Clique sur OK.
5. Suis les instructions données sur l'écran pour terminer l'installation.

Fréquences mondiales de source électrique CA

Pays	Fréquence (Hz)	Pays	Fréquence (Hz)	Pays	Fréquence (Hz)
Argentine	50	Allemagne	50	Pays-Bas	50
Australie	50	Grèce	50	Nouvelle-Zélande	50
Autriche	50	Hong Kong	50	Pakistan	60
Belgique	50	Hongrie	40, 50	Panama	60
Brésil	60	Inde	50	Philippines	60
Bulgarie	50	Indonésie	50	Pologne	50
Canada	50	Iran	50	Portugal	50
Chine	50	Israël	50	Roumanie	50
Colombie	60	Italie	50	Arabie Saoudite	50, 60
République Tchéque	50	Japon	50, 60	Espagne	50
Danemark	50	Maroc	50	Suède	50
Dominique	60	Corée	60	Suisse	50
Dubai	50	Koweit	50	Thaïlande	50
Angleterre	50	Luxembourg	50	Taiwan	60
Finlande	50	Malaisie	50	USA	60
France	50	Mexique	50, 60	Russia	50

Note : Il est suggéré de choisir une fréquence appropriée à ton pays lorsque tu prends des photos en intérieur, car la fréquence de lumière en intérieur pourrait causer des parasites sur la photo.

H) télécharger les photos

1. Connecte l'appareil photo à l'ordinateur avec le câble USB

L'ordinateur mettra à jour automatiquement les nouvelles pour confirmer la connexion.

informations

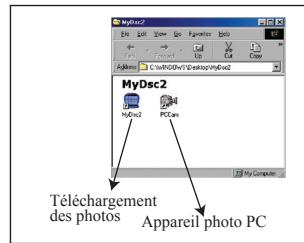

1. Ouvre le dossier "Mon DSC2" sur le bureau puis clique deux fois sur l'icône "Mon DSC2". L'interface de téléchargement disparaît de l'écran.

Avertissement:

Toute modification apportée à ce produit qui n'est pas expressément approuvée par la partie responsable des conformités peut stripper à l'utilisateur son droit d'utiliser ce produit.

Ce produit a été testé et certifié conforme aux limitations imposées aux appareils numériques de Classe B, conformément à la section 15 des Règlements FCC. Ces limitations ont pour but d'assurer une protection minimale contre les interférences nuisibles dans le cadre d'une installation résidentielle. Cet appareil, général, utilise et peut émettre des interférences nuisibles aux communications radio. Toutefois, il n'y a aucune garantie contre de telles interférences dans le cadre d'une installation donnée. Si cet appareil vient à causer des interférences nuisibles à la réception radio et de télévision, ce qui peut être déterminé en éteignant puis en rallumant l'appareil, l'utilisateur peut essayer de remédier à ces interférences en prenant l'une des mesures suivantes:

Réorientez ou changez l'emplacement de l'antenne. - Éloignez l'appareil de votre poste radio ou de télévision. - Branchez l'appareil sur une prise de courant située sur un circuit différent de celui sur lequel votre poste radio ou de télévision est branché. - Demandez conseil à votre revendeur ou faites appel à un technicien radio qualifié pour assistance.

Cet appareil numérique de Classe B est conforme à la norme NMB-003 du Canada.

Cet appareil peut contenir des pièces de petite taille en cas de mauvais traitement/dommage. Ne convient pas aux enfants de moins de 36 mois.

Rebut

Ne pas mettre ce produit au rebut avec les autres ordures ménagères.

La collecte séparée de ces déchets pour un traitement spécial est nécessaire.

© 2006 Viacom International Inc. Tous Droits Réservés. Nickelodeon.

Dora l'Exploratrice et les autres titres, logos et personnages afférents sont des marques de fabrique de Viacom International Inc.

Pour plus d'informations sur les produits Oregon Scientific, surfez vers:

www.oregonscientific.be
