ALHAMBRA - Monospace SEAT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ALHAMBRA SEAT au format PDF.
| Type de produit | Monospace 7 places |
| Marque | SEAT |
| Modèle | ALHAMBRA (année modèle 2009) |
| Dimensions (L × l × H) | 4 634 × 1 810 × 1 762 mm |
| Empattement | 2 835 mm |
| Volume du coffre (7/5/2 sièges) | 256 / 852 / 2 610 litres |
| Poids à vide (selon moteur) | 1 649 à 1 682 kg |
| Poids maximum autorisé | 2 510 kg |
| Capacité du réservoir | 70 litres |
| Motorisations disponibles | 1.9 TDI 115 ch, 1.9 TDI 115 ch Tiptronic, 2.0 TDI 140 ch FAP |
| Transmission | Manuelle 6 vitesses ou automatique 5 vitesses |
| Consommation mixte (selon moteur) | 6,0 à 7,4 L/100 km |
| Émissions de CO2 | 159 à 196 g/km |
| Freins avant / arrière | Disques ventilés 300×26 mm / disques pleins 268×10 mm |
| Sécurité active | ABS, EBV, ESP, EBA, TCS |
| Sécurité passive | 6 airbags (frontaux, latéraux, rideaux), Isofix (2ème rangée) |
| Équipements de confort | Climatronic automatique, régulateur de vitesse, vitres électriques, rétroviseurs électriques rabattables |
| Système audio | Radio CD MP3 avec 10 haut-parleurs, prise AUX |
| Peintures disponibles | Blanc Candy, Gris Sombre, Argent Reflex, Bleu Perle, Gris Beryllium, Bleu Ombre, Rouge Salsa, Noir Intense |
| Jantes de série | Acier 16" ou alliage 16" selon finition |
FOIRE AUX QUESTIONS - ALHAMBRA SEAT
Questions des utilisateurs sur ALHAMBRA SEAT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Monospace au format PDF gratuitement ! Retrouvez votre notice ALHAMBRA - SEAT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ALHAMBRA de la marque SEAT.
MODE D'EMPLOI ALHAMBRA SEAT
Pare-chocs, poignées de portière et rétroviseurs extérieurs couleur carrosserie Vitres teintées Antibrouillards avant et arrêté Nombreux rangements sur tableau de bord Porte-gobelet à la 3ème rangée de sièges Boîte à gants climatisée Tablette au dos des sièges avant Air conditionné automatique « Climatronic »
4 vitres électriques Rétroviseurs extérieurs électriques, chauffants et rabattables électriquement Condamnation centralisée avec télécommande et clé rabattable Fonction Coming home (extinction différée des phares) Radio CD MP3 avec 10 haut-parleurs ABS + EBV + EBA + TCS + ESP
Système d'ancrage de sièges enfants Isofix 6 Airbags (avant, latéraux et rideaux) Désactivation de l'airbag passager avant Vitres arrière fumées Régulateur de vitesse Jantes acier 16" Prise AUX-in pour branchement d'un lecteur MP3 externe
Pare-chocs, poignées de portière et rétroviseurs extérieurs couleur carrosserie Vitrés teintées Antibrouillards avant et arrêté Nombreusrangements sur tableau de bord Portegobelet à la 3ème rangée de sièges Boite à gants climatisée Tablette au dos des sièges avant Air conditionné automatique « Climatronic »
4 vitres électriques Rétroviseurs extérieurs électriques, chauffants et rabattables électrique Condamnation centralisée avec télécommande et clé rabattable Fonction Coming home (extinction différée des phares) Radio CD MP3 avec 10 haut-parleurs ABS + EBV + EBA + TCS + ESP
Système d'ancrage de sièges enfants Isofix 6 Airbags (avant, latéraux et rideaux) Désactivation de l'airbag passager avant Vitres arrière fumées Régulateur de vitesse Jantes alliage 16" Prise AUX-in pour branchement d'un lecteur MP3 externe
Équipement standard et options
| ECOMOTIVE | REFERENCE |
| 3ème feu stop | S |
| Baguettes de protection latécales noires | S |
| Barres de toit | S |
| Ouverture du hayon à assistance pneumatique | S |
| Dégivrage de lunette arrêté | S |
| Lave-essuiné-glace arrêté à balayage intermittent | S |
| Lave-essuiné-glace avant 3 vitesses, dont une intermittente réglable | S |
| Pare-chocs intégraux couleur carroserie avec protection noire | S |
| Phares antibrouillard avant et arrêté | S |
| Poignées de portes couleur carroserie | S |
| Retroviseurs extérieurs couleur carroserie électriques, dégivrants, rabattables electriquement | S |
| ECOMOTIVE | REFERENCE |
| Verrouillage centralisé (portes, hayon, trappe de carburant) avec télécommande à radiofréquence et clé rabatable | S |
| Vitres teintées électriques avant et arrêté | S |
| Vitres latérales arrêté, de custode et lunette arrêté fumées | S |
| Vitres de custode ouvrables manuellement | S |
| Peinture métallisée | 0 |
| Peinture Rouge | 0 |
| Crochet d'attelage amovible et fermant à clé | - |
| Custodes électriques + Rétroviseurs intérieur et extérieurs anti-éblouissement | 0 |
| Sans vitres latérales arrêté, de custode et lunette arrêté fumées,uniquement sur 7V93T3: 1.9 TDI © 115 ch (sur REFERENCE),sur 7V99T9 et 7V9953 (sur STYLE): 1.9 TDI © 115 ch Tiptronic et 2.0 TDI © 140 ch | 0 |
| EQUIPEMENTS INTERIEURS | ||
| ECOMOTIVE | REFERENCE | |
| 2 portes-gobelets à l'avant | S | S |
| Boîte de rangement centrale au plafond avec porte-lunette | S | S |
| Boîtes à gants côte passager avant vérrouillable éclairée et réfrigérée | S | S |
| Cache-bagages amovible à enrouleur | S | S |
| Double éclairage du coffre | S | S |

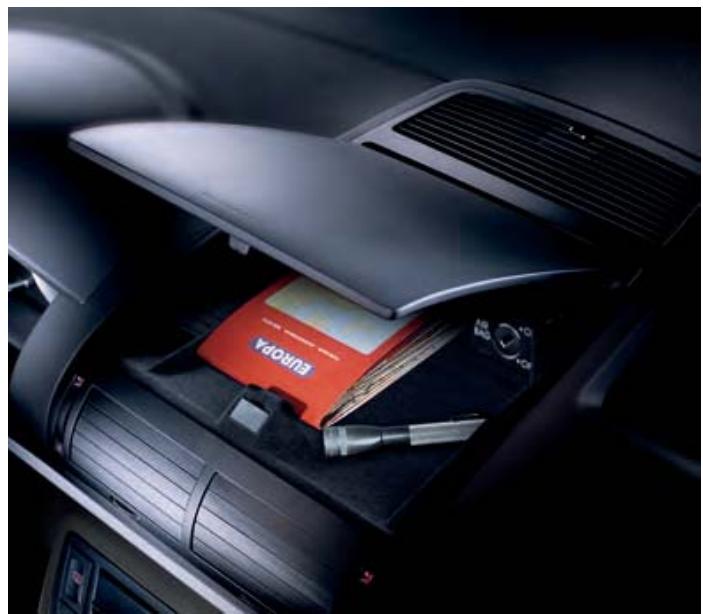

| Espace de rangement central sur le tableau de bord | S | S |
| Lecteur de carte passager avant et 4 lecteurs de carte à l'arrière | S | S |
| Volant réglable en hauteur et en profondeur | S | S |
| Plafonnier avant et central arrêté et éclairage interieur temporisé | S | S |
| Prise 12 V dans le coffre | S | S |
| Rangement bouteille dans la boîte de croite de la 3ème rangée* | S | S |

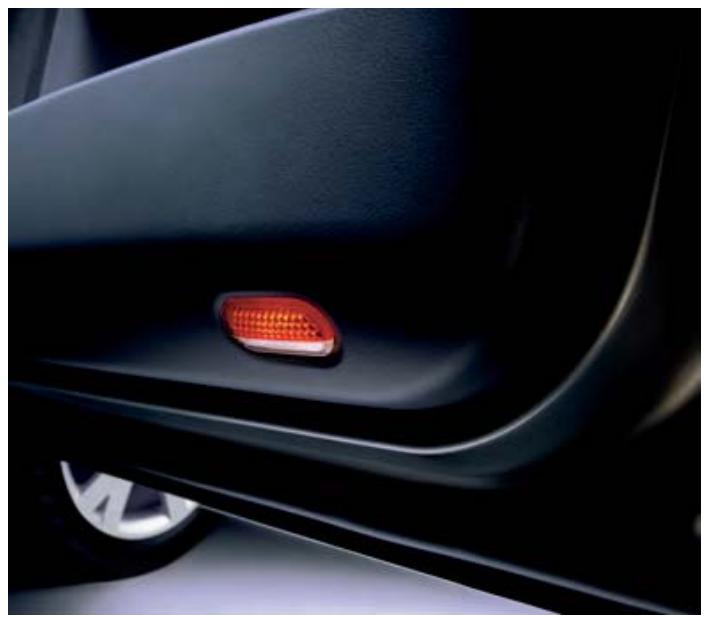

| Réflector de portes lumineux | S | S |
| 2 pare-soleil avant avec miroir de courtoisie occultable | S | S |
| CLIMATISATION | ECOMOTIVE | REFERENCE |
| Filtre à pollen | S | S |
| Air conditionné automatique Climatronic | S | S |
| EQUIPEMENTS AUDIO | ECOMOTIVE | REFERENCE |
| Antenne sérigraphée dans la glace de custode arrêté droite | S | S |

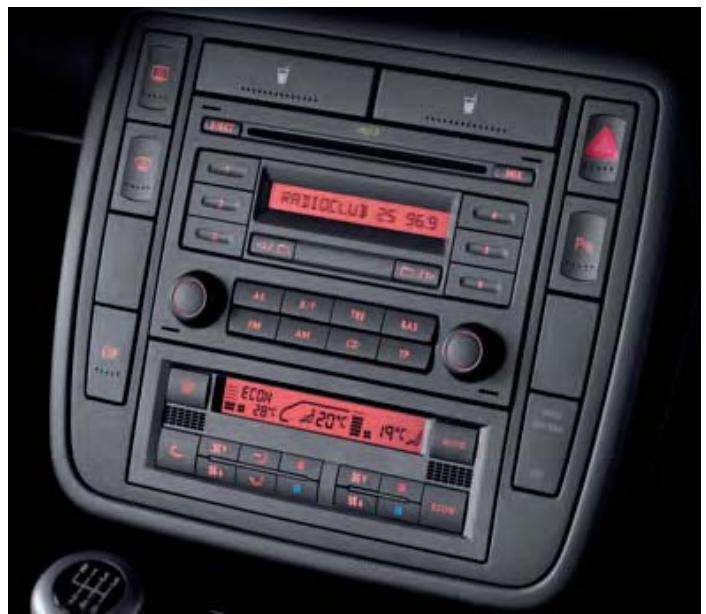

| Autoradio-CD Odeon MP3 et 10 haut-parleurs + prise Aux-In pour lecteur MP3 | S | S |
| INSTRUMENTATION | ECOMOTIVE | REFERENCE |
| Alarmé sonore d'oubli d'extinction des feuels | S | S |
| Compte tours électronique | S | S |
| Ordinateur de bord | S | S |

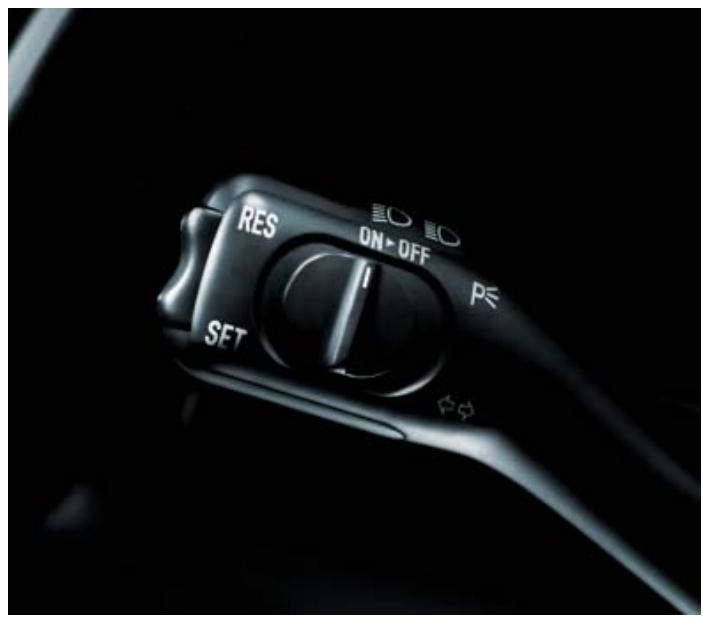

| Régulateur de vitesse | S | S |
| Réroviseur interieur à positions jour et nuit manuelles | S | S |
| Réroviseur interieur jour/nuit automatique + Aide électronique au stationnement avant et arrêté | O | O |
| Volant cuir avec commande d'autoradio et de régulateur de vitesse avec changement d'autoradio pour un module Liceo sans MP3 | O | O |
SECURITE
| SIEGES | ECOMOTIVE | REFERENCE |
| 3 sièges amovible en 2ème rangée | S | S |

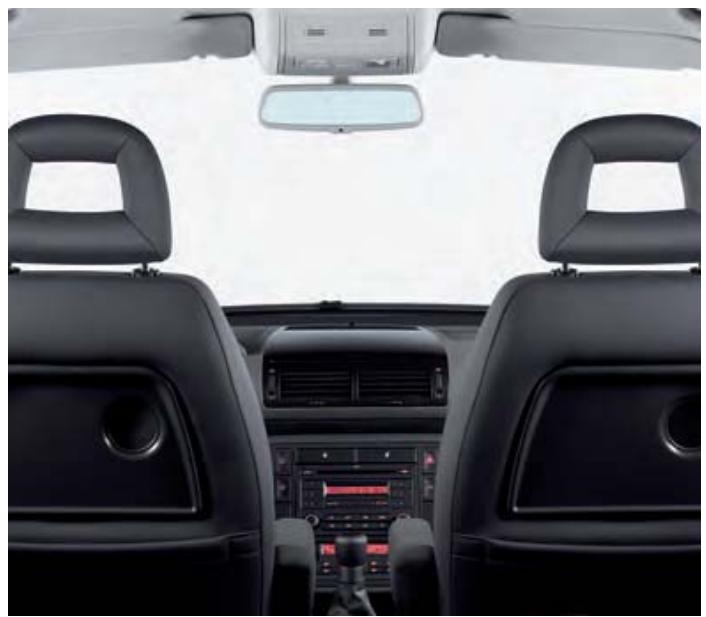

| Aumônière et tablettes, avec porte boisson intégré, au dos des sièges avant | S | S |
| Ancrages pour 3 sièges en 2ème rangée et 2 sièges en 3ème rangée | S | S |
| Appuis-têtes ajourés régables en hauteur et en inclinaison sur tous les sièges | S | S |
| Accoudoirs interieurs régables en hauteur sur sièges avant | S | S |
| Sièges conducteur régiable en hauteur | S | S |
| 2 sièges infant intégrés | 0 | 0 |
| 6 sièges tissu + 1 ancrage | 0 | 0 |
| 7 sièges tissu | 0 | 0 |
ECOMOTIVE REFERENCE
| ABS électronique (système antiblocage des roues) avec EBV (répartiteur électronique de freinage) et ESBS (correcteur électronique de freinage en courbe) | S | S |
| Airbag Rideau avec console de toit | S | S |
| Airbag SEAT® conducteur, passager et latéraux avant | S | S |
| Antidémarrage électronique à code variable agréé SRA 7 clés | S | S |
| Barre de renfort latérale dans les portes | S | S |
| Ceintures de sécurité 3 points en 2 et 3ème rangée | S | S |
| Ceintures de sécurité avant trois points régibles en hauteur à prétensionneur électrique | S | S |
| Déactivation de l'airbag SEAT® passager avant | S | S |
PNEUMATIQUES
| ECOMOTIVE | REFERENCE | |
| Direction à assistance hydraulique | S | S |
| EDS (blocage électronique de différentiel) | S | S |
| EOBD (Diagnostic Européen Embarqué) (sur moteurs Diesel) | S | S |
| ESP (programme électronique de stabilité) + EBA (assistant au freinage d'urgence) | S | S |
| Garantie 2 ans kilométrage illimité | S | S |
| Garantie anticorrosion 6 ans | S | S |
| Gravage antivol du numéro de chassis à la base du pare-brise | S | S |
| Triangle de signalisation | S | S |
| Suspension spécifique | S | - |
ECOMOTIVE REFERENCE

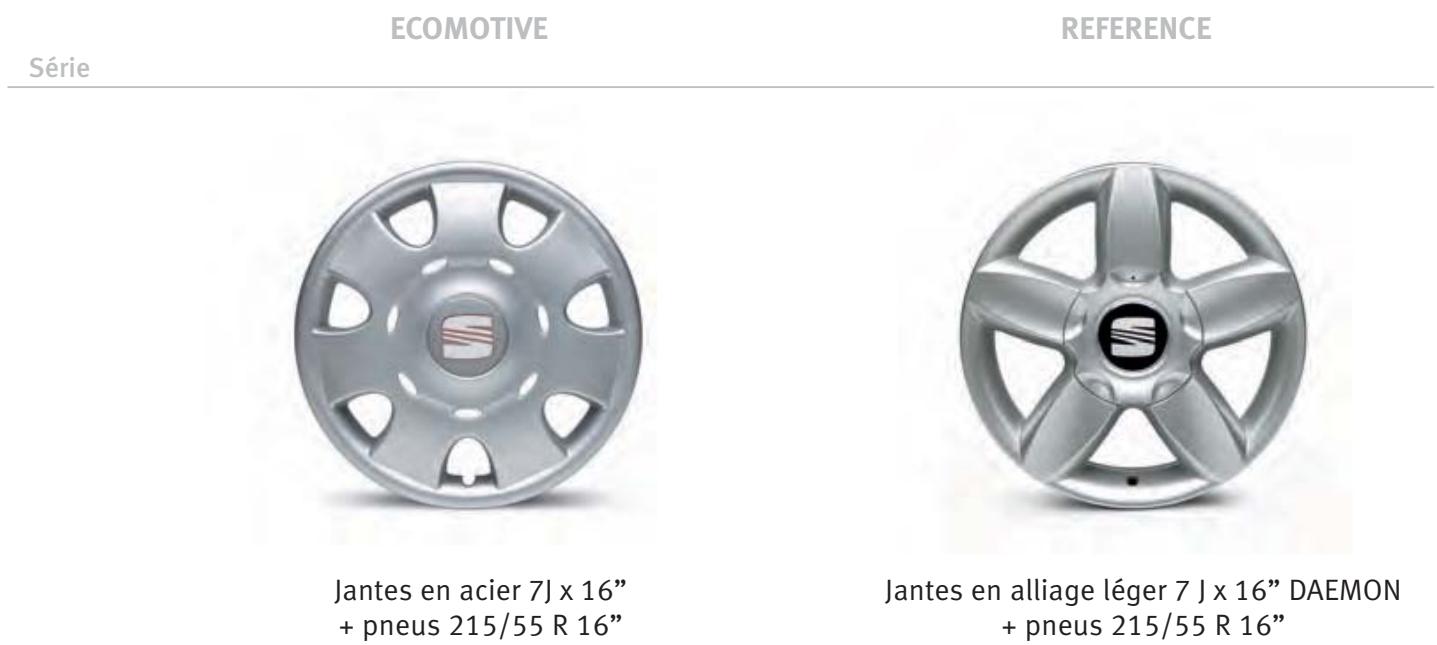

| Jantes en acier 7J x 16" et pneus 215/55 R 16" et roue de secours de taille réduite | S | - |
| Jantes en alliage léger 7J x 16" DAEMON + pneus 215/55 R 16" et roue de secours :jante acier, taille et pneu identiques au standard | - | S |
Caractéristiques techniques
| MOTEUR | 1.9 TDI 85 Kw/115 ch | 1.9 TDI 85 Kw/115 ch Tiptronic | 2.0 TDI 103 Kw/140 ch FAP ECOMOTIVE |
| Puissance Fincale (cv) | 7 | 8 | 8 |
| Disposition | Transversale | Transversale | Transversale |
| Nombre de cylindres / type | 4 / en ligne | 4 / en ligne | 4 / en ligne |
| Cylindrique (cm²) | 1896 | 1896 | 1968 |
| Aléavage x course (mm) | 79,5 x 95,5 | 79,5 x 95,5 | 81 x 95,5 |
| Taux de compression | 18 | 18 | 18,5:1 |
| Puissance maximale (Kw / ch / tr/mn) | 85 / 115 / 4.000 | 85 / 115 / 4.000 | 103 / 140 / 4.000 (BVH motor) |
| Couple maximal (Nm / tr/mn) | 310 / 1.900 | 310 / 1.900 | 310 / 1.750 |
| Alimentation | Injection sélective + turbo + intercooler | Injection sélective + turbo + intercooler | Injection sélective + turbo + intercooler |
| Allumage | Bougies de Préchauffage | Bougies de Préchauffage | Bougies de Préchauffage |
| Type de Carburant | Gazole | Gazole | Gazole |
| Contrôle des Émissions | Catalyseur + système de recyclage des émissions | Catalyseur + système de recyclage des émissions | Catalyseur + système de recyclage des émissions + filtré à particules |
| Émission de CO2 (g/km) | 172 | 196 | 159 |
| Alternateur (A) | 120 | 120 | 120 |
| PERFORMANCES SUR CIRCUIT | 1.9 TDI 85 Kw/115 ch | 1.9 TDI 85 Kw/115 ch Tiptronic | 2.0 TDI 103 Kw/140 ch FAP ECOMOTIVE |
| Vitesse maximale (km/h) | 18: | 177 | 195 |
| Accélération 0-100 km/h (s) | 13,7 | 15,1 | 11,9 |
| CONSOMMATION Norme CE 93/116 (1) | |||
| Cycle extra urbain (l/100 km) | 5,6 | 5,9 | 4,9 |
| Cycle urbain (l/100 km) | 8,0 | 10,0 | 7,8 |
| Cycle mixte (l/100km) | 6,5 | 7,4 | 6,0 |
| TRANSMISSION | 1.9 TDI 85 Kw/115 ch | 1.9 TDI 85 Kw/115 ch Tiptronic | 2.0 TDI 103 Kw/140 ch FAP ECOMOTIVE |
| Type | Aux roues avant | Aux roues avant | Aux roues avant |

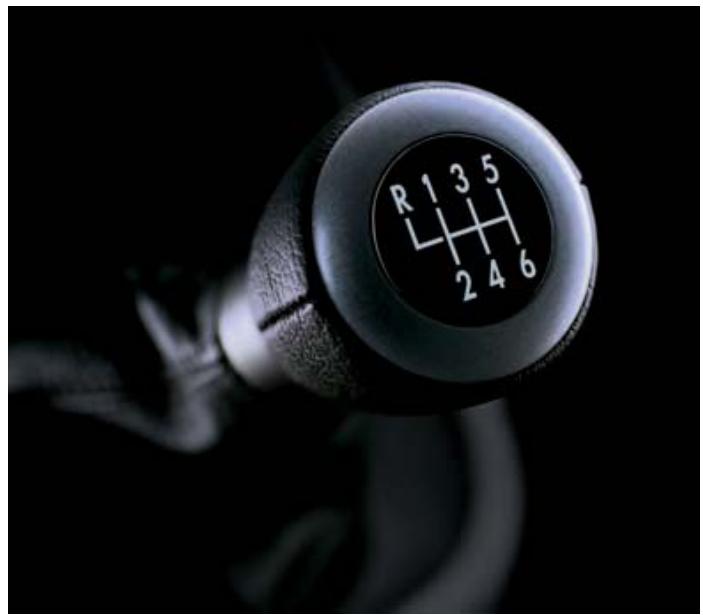

| Nombre de vitesses / type | 6 / Manuelles | 5 / automatiques | 6 / Manuelles |
| Rapport de pont | 3,684 / 3043 | 2,870 | 3,684 / 3043 |
| CHASSIS | |||
| Suspensions avant | Indépendante type macPherson avec jambes de force et triangle inférieur. Barre stabilisatrice | ||
| Suspensions arrêté | Essieu à bras trapézoïdaux inclinés, resorts hélicoïdaux et amortisseurs téléscopiques. Barre stabilisatrice | ||
| Direction type | A assistance hydraulique / a rémaillière | ||
| Diamètre de braquage entre murs (m) | 12 | 12 | 12 |
| FREINS | 1.9 TDI 85 Kw/115 ch | 1.9 TDI 85 Kw/115 ch Tiptronic | 2.0 TDI 103 Kw/140 ch FAP ECOMOTIVE |
| Type | Double circuit hydraulique, système de freinage en diagonale avec assistance | ||
| Disques ventilés avant (mm) | 300 x 26 | 300 x 26 | 300 x 26 |
| Disques arrêté (mm) | 268 x 10 | 268 x 10 | 268 x 10 |
| CARROSSEIRE | 1.9 TDI 85 Kw/115 ch | 1.9 TDI 85 Kw/115 ch Tiptronic | 2.0 TDI 103 Kw/140 ch FAP ECOMOTIVE |
| Longueur / largeur / hauteur (mm) | 4.634 / 1.810 / 1.762 | ||
| Empattement (mm) | 2.835 | ||
| Voies avant/arrête (mm) | 1.520-1.532 / 1.506-1.518 | ||
| Volume du cofre (l) configuration 7/5/2 sièges (2) | 256 / 852 / 2.610 | ||
| Volume du réservoir de carburant (l) | 70 | ||
| POIDS | 1.9 TDI 85 Kw/115 ch | 1.9 TDI 85 Kw/115 ch Tiptronic | 2.0 TDI 103 Kw/140 ch FAP ECOMOTIVE |
| A vide en ordre de marche (kg) (3) | 1649 | 1682 | 1665 |
| Maximum autorisé (kg) | 2510 | 2510 | 2510 |
| Remorque freinée (kg) (4) | 2000 | 2000 | 2000 |
(1) Les valeurs de consommation norme CE93/116 sont pertinentes sur le véhicule en ordre de marche. Les options peuvent entraîner une légère augmentation des valeurs indiquées. Les valeurs réelles peuvent également différer selon le mode de conduite, l'état du véhicule, les conditions de route et de trafic. (2) Mesuré selon méthode VDA à l'aide de parallélépipèdes de 200 × 100 × 50 ~mm.
(Sans conducteur et tous pleins faits. Les équipements en option peuvent augmenter le poids à vide en ordre de marche et le CX du véhicule et réduire d'autant sa charge utile et sa vitesse maximale. )
4 La puissance du moteur diminuant avec l'altitude, il convient de réduire de 10% du poids remorqué freiné à partir de 1000 mètres au-dessus du niveau de la mer et à chaque palier de 1000 mètres.
Couleurs
Blanc Candy 9021
Gris Sombre H2H (5)
Argent Reflex 8E8E (5)
Bleu Perle D3D3
Gris Beryllium M8M8 (5)
Bleu Ombre P6P6
Rouge Salsa 4Y4Y
Noir Intense 2T2T(5)
Tissu Lino (BA)
Moteurs
ECOMOTIVE
REFERENCE
DIESEL
| 1.9 TDI ⑤ 85 Kw/115 ch | - | X |
| 1.9 TDI ⑤ 85 Kw/115 ch Tiptronic | - | X |
DIESEL avec FAP*
| 2.0 TDI ⑤ 103 Kw/140 ch FAP* ECOMOTIVE | X | - |
*FAP : Filtre à Particules
X: Disponible
- : Non Disponible
SEAT recommande les huiles
SEAT s'engage à mener une politique d'amélioration permanente de ses produits et se réservé le droit de modifier sans préavis les caractéristiques, les couleurs et les prix de ses modèles. Les information et les photos de la presente brochure ne sont communiquées qu'à titre indicatif. Les puissances fiscales des vehicules peuvent varier en fonction des équipements optionnels. Les vehicules figurant sur les photos de cette brochure peuvent différer du standard français. Cette brochure ne peut donc constituer un document contractuel. Bien que SEAT France s'efforce de garantir l'exactitude des informations à la date de publication (01.06.2009 / STMAL12), nous vous recommandons de vérifier auprès de votre distributeur SEAT si ces information sont à jour. Compte tenu du procédé d'impression, les couleurs reproduites dans la brochure peuvent être légèrement différentes de la couleur des peinture et des selleries. Les matérielux et composants de ce vehicule ont été conçus pour minimiser leur impact sur l'environnement, dans le respect de la réglementation relative aux vehicules hors d'utilisation. Ont ainsi été privilégiiés des composants et matérieliaux recyclés et/ou reemployables et/ou valorisables, visant à facilititer le démontage et la dépollution des vehicules hors d'utilité ainsi qu'à préserver l'environnement. Tout vehicule en fin de vie peut être cédé gratuitement par son dernier propriétaire aux démolisseurs et broyeurs agrésés par les services compétents. Pour plus de renseignements sur la cession des vehicules hors d'utilité mis en place pour prévenir les atteintes environnementales, n'hésitez pas à contacter votre distributeur SEAT ou la société Groupe VOLKSWAGEN France s. a. Division SEAT, 11, avenue de Boursonne - BP 62 - 02601 Villers-Cotterêts Cedex ou à vous rendre sur le site Internet (http://www. seat. com/com/generator/su/com/SEAT/site/company/environment/main. html).
Groupe VOLKSWAGEN France s. a. Division SEAT, 11, avenue de Boursonne - BP 62 - 02601 Villers-Cotterêts cedex.
