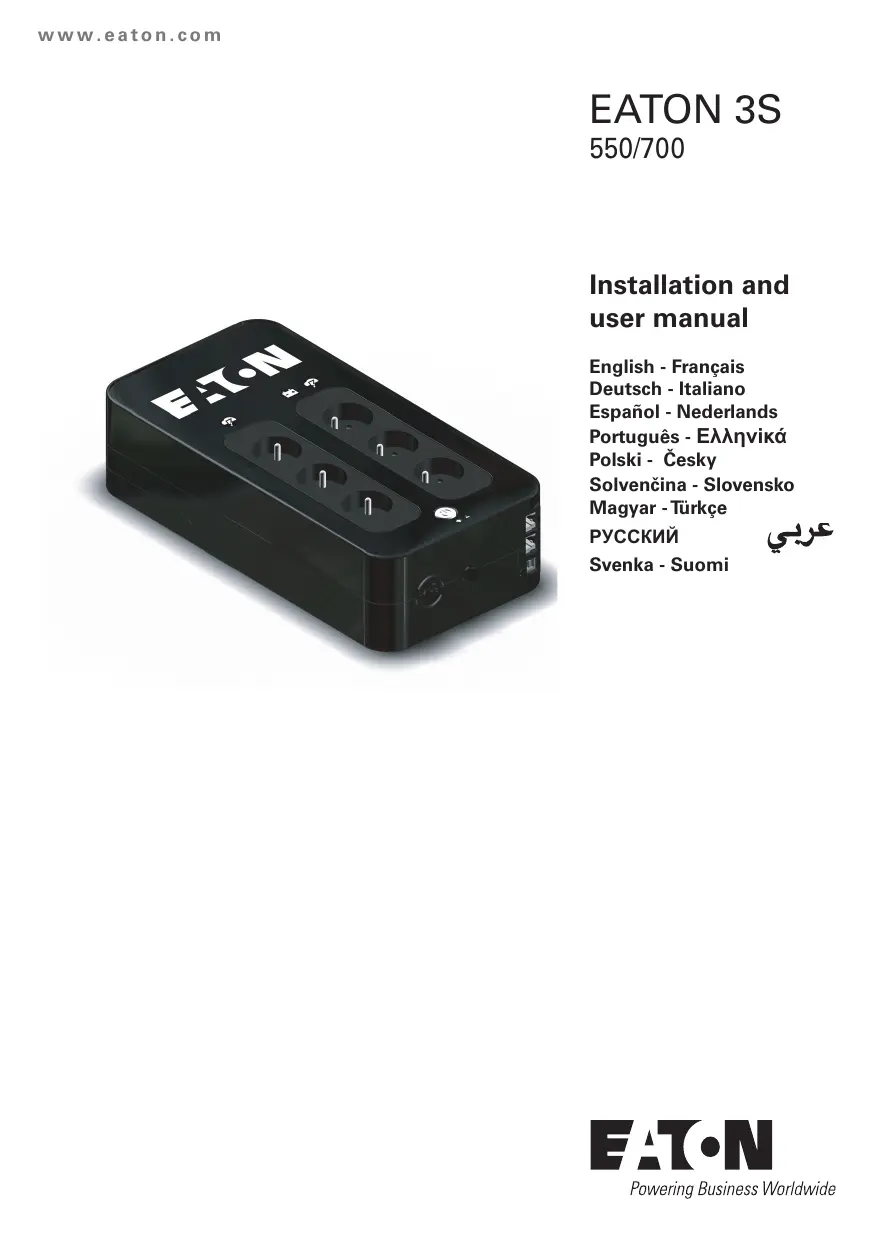

MODE D'EMPLOI 3S 700 FR EATON
Conditions d'utilisation
- Cet appareil est une Alimentation Sans Interruption (ASI) conçue pour alimenter un ordinateur et ses périphériques, des appareils de TV, HI-FI, vidéo, à l'exclusion de tout autre appareil électrique (éclairage, chauffage, électroménager...).
Raccordement de l'asi
Raccorder l'ASI ① au réseau électrique sur une prise murale avec terre, à l'aide du cordon fourni pour une ASI avec prises FR/DIN ou avec le cordon d'alimentation de votre ordinateur pour une ASI avec prises IEC (voir figure A). - Connecter les prises des appareils critiques (ordinateur, écran, modem...) sur les prises secourues par la batterie ⑥ et protégées contre les surtensions (voir figure B), en ne dépassant pas le courant indiqué en Ampères. - Les autres appareils (imprimante, scanner, fax...) peuvent être branchés sur les prises filtrées et protégées contre les surtensions (5) (voir figure B); les prises filtrées ne sont pas secourues en cas de coupure de courant. - Liaison Modem Internet / réseau facultative : la ligne modem ou réseau Ethernet peut être protégée contre les surtensions en la raccordant via l'ASI. Pour cela, relier d'une part la prise murale à l'ASI avec le cordon de l'appareil à protéger, et d'autre part l'ASI à cet appareil à l'aide d'un cordon identique, comme indiqué figure C (cordon non fourni). - Connexion USB facultative: Les appareils ASI peuvent être connectés à l'ordinateur via le câble USB ④ fourni. - Télécharger le logiciel Personal Solution-Pac sur le site powerquality. eaton. com. - Enregistrer la garantie sur powerquality. eaton. com.
Utilisation

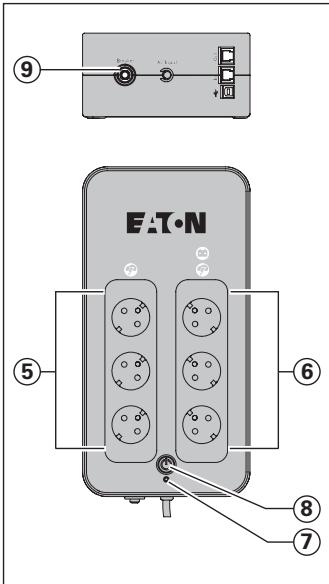

⑤: Prises filtrées. ⑥: Prises secourues par batterie. ⑦: Voyant allumé, défaut de l'ASI. ⑧: Bouton de mise en service ou d'arrêt des prises secourues. ⑨: Disjoncteur de protection.
- Charge batterie: l'ASI charge sa batterie dès qu'elle est connectée au réseau électrique quel que soit l'état du bouton ⑧. À lé de laisser l'ASI branchée en permanence sur le réseau électrique.
- Mise en marche de l'ASI : appuyer sur le bouton (8) environ 1 seconde.
- Prises filtrées (5) non secours : les appareils raccordés sur ces prises sont alimentés dès que le cable d'entrée est branché sur une prise murale. Le bouton (8) ne les commande pas.
- Prises secourues ⑥ : les appareils raccordés sur ces prises sont alimentés dès que le bouton ⑧ est allumé en vert (voir figure E). Ces prises peuvent être mises en marche même si l'ASI n'est pas connectée au réseau électrique (bouton ⑧ clignotant).
Perturbation du réseau
électrique: si la tension de ce réseau est mauvaise ou absente, l'ASI continue à fonctionner sur batterie: le bouton (8) clignote en vert. En mode normal, l'alarme sonore émet un signal toutes les 10 secondes, puis toutes les 3 secondes lorsque la fin d'autonomie batterie approche.
- Si la durée de la coupure du réseau électrique dépasse l'autonomie batterie, l'ASI s'arrête puis redémarre automatiquement au retour du réseau électrique. Après décharge complète, quelques heures sont nécessaires pour restaurer l'autonomie complète.
- Par souci d'économie d'énergie, le bouton (8) peut être utilisé pour couper l'alimentation électrique des appareils raccordés sur les prises sécurisées.
- Parafoudre : toutes les prises, secourues ou non, quel que soit l'état du bouton (8).
- Arrêt des prises secourues (6) : appuyer plus de 2 secondes sur le bouton (8).
Rebut et sécurité batterie
Attention: la durée de vie de la batterie décroît de moitié tous les 10°C au-dessus de 25°C. - Les éléments batterie ne peuvent être remplacés que par du personnel qualifié (risque d'électrocution) et par des éléments autorisés par EATON afin de garantir le bon fonctionnement de l'appareil. - Le rebut de la batterie doit être réalisé conformément à la législation en vigueur. Pour extraire les éléments batterie, arrêter l'appareil (bouton ⑧ éteint), débrancher le cordon d'alimentation, et procéder comme suit : voir "Battery change" page 4.
Dépannage (Pour toute information, consulter le site powerquality.eaton.com ou notre Service Après-Vente)
| Symptôme | Diagnostic | Remède |
| 1 | • Les prises secourues ⑥ ne sont pas alimentées. | • Le bouton ⑧ n'est pas allumé. | • Appuyer sur le bouton ⑧ et vérifier qu'il s'est allumé en vert. |
| 2 | • Les appareils raccordés ne sont plus alimentés lors d'une coupure du réseau électrique. | • Les appareils ne sont pas raccordés sur les prises secourues ⑥. | • Racorder ces appareils sur les prises secourues ⑥. |
| 3 | • Le réseau électrique est présente mais l'ASI fonctionne sur sa batterie. | • Le disjoncteur ⑨, placé sous l'ASI s'est ouvert pour cause de surcharge excessive en sortie de l'ASI. | • Débrancher l'apparil en cause en sortie et réarmer le disjoncteur ⑨ en appuyant sur son bouton. |
| 4 | • Les prises filtrées ⑤ ne sont pas alimentées. | • La prise murale n'est pas alimentée.
• Le disjoncteur ⑨, placé sous l'ASI s'est ouvert pour cause de surcharge excessive en sortie de l'ASI. | • Rétabir l'alimentation de la prise murale.
• Débrancher l'apparil en cause en sortie et réarmer le disjoncteur ⑨ en appuyant sur son bouton. |
| 5 | • Le bouton vert ⑧ clignote féquement et l'alarme sonore fonctionne. | • L'ASI fonctionné féquement sur batterie car le courant fourni par la prise murale est de mauvaise qualité. | • Faire vérifier l'installation électrique par un professionnel ou changer de prise. |
| 6 | • Le bouton vert ⑧ clignote féquement et l'alarme audio fonctionné en continu. | • L'ASI subit une surcharge sur les prises secourues ⑥. | • Débrancher l'apparil en cause des prises secourues ⑥. |
| 7 | • Le voyant rouge ⑦ est allumé et l'alarme sonore émet un signal toutes les 30 secondes. | • L'ASI a subit un début. Les prises secourues ⑥ ne sont plus alimentées. | • Faire appel au service après vente. |
| 8 | • La ligne téléphonique est perturbée ou l'accès du modem est impossible. | • La protection contre les surtensions de la ligne téléphonique n'est plus assurée. | • Débrancher la ligne téléphonique de la prise murale.
• Faire appel au service après vente. |
| 9 | • Levoyant rouge ⑦ clignote. | • La batterie a atteint sa fin de vie. | • Faire replacer la batterie. |
