MODE D'EMPLOI SRE 172 E ZIBRO

• Contrôle de la teneur en NOx dans les produits de combustion • Contrôle de la qualité de la combustion (absence de CO) • Endurance • Intermittence CONSEILS D’UTILISATION ET D’ENTRETIEN Se reporter à la notice jointe à l’appareil et à la plaque de sécurité sur l’appareil Référence et numéro de lot ou de série de l’article : se reporter au produit Distributed in Europe by: PVG International B.V.

Les produits Zibro sont garantis contre tout vice de fabrication ou de conception (hors consommables) pendant une durée de 2 ans à compter de leur date d'achat.

Nous vous souhaitons beaucoup de chaleur et de confort avec votre Zibro.

PVG International b.v.

5 et suivantes) reprend chaque étape en détail.

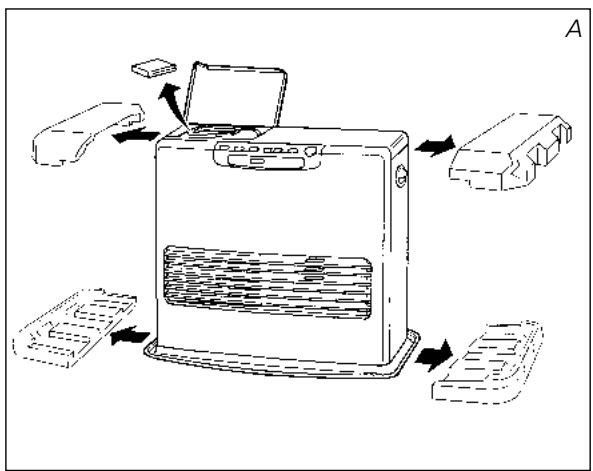

Retirez les différents emballages (fig. A).

Modifiez si nécessaire la température à votre convenance à l'aide des touches de réglage (voir le chapitre E).

- dans tous les cas, l’utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de feux nus (voir le chapitre B). Votre appareil dégagera une odeur de 'neuf' en chauffant pour la première fois. Conservez votre combustible dans un endroit frais, à l'abri de la lumière après avoir fermé le ou les bidons avec le bouchon d'origine. Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible. Si vous chauffez au Zibro Extra ou Zibro Kristal vous êtes assurés d'avoir un combustible de bonne qualité et conforme à l'arrêté du 8/1/1998 et du 18/7/2002 relatif aux caractéristiques du combustible liquide pour appareils mobiles de chauffage. Si vous changez de marque et/ou de type de pétrole, vous devez d'abord vous assurer que l’appareil mobile de chauffage à combustible liquide consomme entièrement le combustible présent.

Remarque : Afin d’éviter toute coupure intempestive, nous conseillons d’entrouvrir une porte ou une fenêtre lorsque l’appareil est en service.

Seul un combustible approprié vous garantit un usage sûr et durable de votre appareil Zibro.

Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal afin d'utiliser l’appareil en toute sécurité, sans aération supplémentaire. Si le volume de la pièce est plus petit que celui préconisé, vous devez toujours entrebâiller une fenêtre ou une porte (± 2,5 cm). Il est important que chaque pièce où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50 cm2 pour chaque orifice). Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre distributeur.

LE COMBUSTIBLE APPROPRIÉ

Votre appareil de chauffage a été conçu pour fonctionner uniquement avec un combustible pour chauffage mobile à combustible liquide conforme à l’arrêté du 08/01/1998 et du 18/7/2002. L’usage de tout autre combustible est interdit. Utilisez du combustible comme Zibro Extra ou Zibro Kristal. Seuls ces combustibles vous assurent une combustion propre et optimale. Réclamez-les chez votre revendeur ou consultez notre site internet pour l’adresse de nos points de ventes. Un combustible de moins bonne qualité peut se traduire par: E un risque accru de pannes E une combustion imparfaite E une réduction de la durée de vie de l’appareil E un dégagement de fumée et/ou de mauvaise odeur E un dépôt sur la grille ou le manteau Un combustible approprié est donc essentiel pour un usage sûr et durable de votre appareil. Le chauffage mobile à combustible liquide est un appareil de chauffage d’appoint à fonctionnement intermittent. Pour une utilisation convenable, l’ utilisateur doit respecter les prescriptions suivantes:

-d’utiliser le chauffage mobile à combustible liquide dans les caravans, les bateaux et les cabines de véhicules. -d’utiliser le chauffage mobile à combustible liquide dans les pieces insuffisamment aérées (se reporter au volume minimal à chauffer dans le tableau des caractéristiques) ou situées en dessous du niveau du sol et / ou au-dessus de niveau plus haut que 1500 mètres. -de toute intervention par l’utilisateur sur les dispositifs de sécurité du chauffage. L’utilisation de ce type de chauffage dans les locaux recevant du public (ERP) doit faire l’objet d’une démarche réglementée. Il est imperative de se renseigner auparavant. Vous trouverez ce bouchon de transport séparément dans le carton. Pour transporter l’appareil dans votre véhicule, utilisez obligatoirement le bouchon de transport. Il faut donc bien le conserver!

4 E d’un bouchon de transport E du présent manuel d’utilisation Conservez le carton et l’emballage (fig. A) à des fins d’entreposage et/ou de transport. 2 Ouvrez le couvercle du réservoir amovible 7 puis retirez l’emballage. 3 Remplissez le réservoir amovible comme indiqué au chapitre B. 4 La surface du sol doit être plane. Déplacez l’appareil s’il n’est pas parfaitement horizontal. N’essayez pas de corriger sa position en mettant en dessous des livres ou un objet quelconque. 5 Branchez la fiche K dans la prise de courant (230 volts CA - 50 Hz) et réglez l’heure à l’aide des touches de réglage O (voir le chapitre C). 6 Votre Zibro est maintenant prêt à l’emploi.

B B REMPLISSAGE DU COMBUSTIBLE Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procédez comme suit:

1 Assurez-vous que l’appareil est éteint.

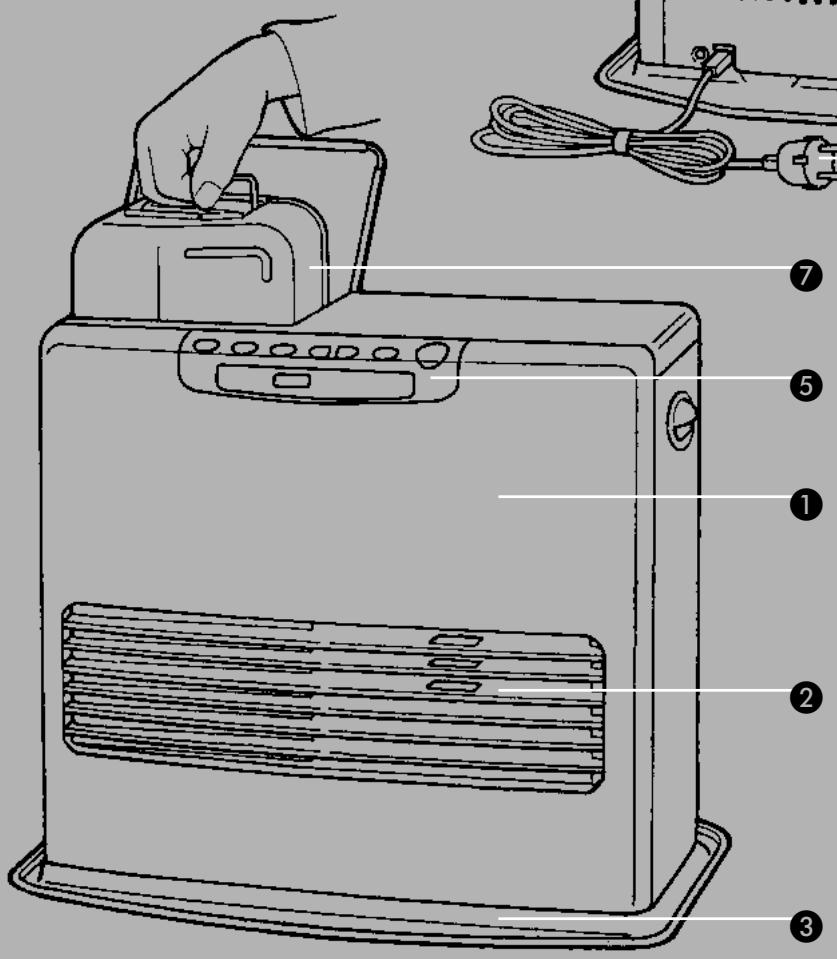

2 Soulevez le couvercle 4, dégagez le réservoir amovible 7 et retirez-le de l’appareil (fig. B). Attention! quelques gouttes de combustible peuvent encore s’écouler du réservoir. Posez le réservoir amovible (bouchon en haut) puis dévissez le bouchon du réservoir.

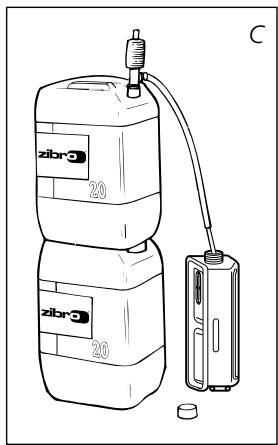

3 Prenez la pompe à main et introduisez le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. C). Introduisez le tuyau flexible dans l’orifice du réservoir amovible. 4 Serrez le bouton situé au dessus de la pompe (en le tournant à droite). 5 Pressez la pompe plusieurs fois jusqu’à ce que le combustible commence à couler dans le réservoir amovible. Une fois que c’est le cas, vous n’avez plus besoin de presser la pompe.

(en chauffant, le combustible se dilate).

7 Ne laissez pas le combustible encore présent dans la pompe, remettez-le dans le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir minutieusement sur le réservoir. Essuyez le combustible éventuellement renversé. 3

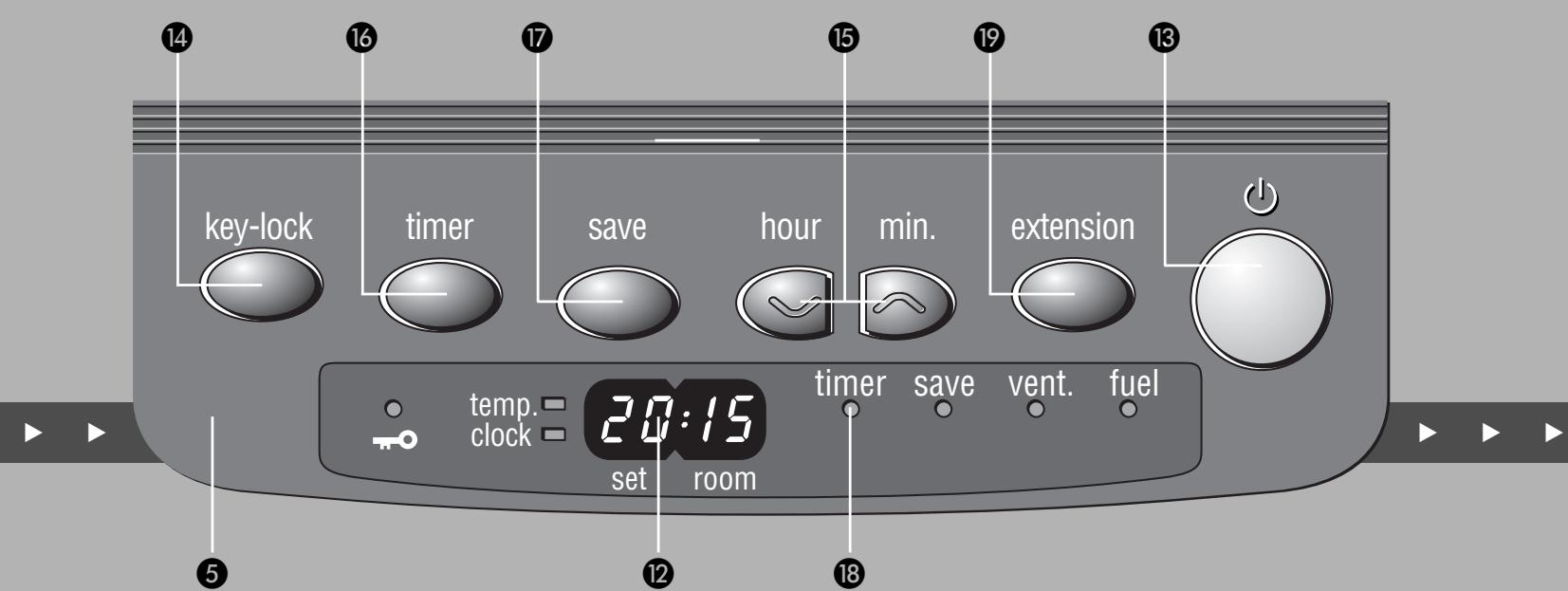

Allumez toujours l’appareil en appuyant tout simplement sur la touché M. N’utilisez jamais d’allumettes ou de briquet. Une fois le réglage de l’heure effectuée, allumez l’appareil en appuyant tout M.Cette dernière se met à clignoter pour indiquer simplement sur la touche que l’opération d’allumage est en cours. Cette opération dure quelques instants. Lorsque l’appareil s’allume, la touche M reste rouge. L’afficheur numérique L affiche deux nombres. Le voyant température s’allume. La température actuelle s’affiche sous l’inscription ROOM. La température désirée s’affiche sous l’inscription SET. Vous pouvez modifier cette dernière en vous servant des touches de réglage (voir le chapitre F).

Vous pouvez régler la température sur 6°C minimum et 28°C maximum. En cas de timer savecoupure vent. fuel de courant ou si la prise est débranchée pendant; la température désirée temp. clock passe à la valeur standard soit 20°C. set room

- rebranchez l’appareil. Un message F-0 nous indique qu’il y a eu coupure de courant; appuyez sur le bouton M, reprogrammez l’heure (voir chapitre C), rallumez de D). En cas de coupure ou si la prise est débranchée. nouveau l’appareil (voir chapitre F: A gauche la

CLOCK (horloge) et la lampe témoin TIMER s’allume, indiquant que la fonction timer est active (fig. G). 4 Le timer permet d’obtenir la température désirée à l’heure programmée. L’appareil calcule lui-même à quel moment il doit se mettre en route pour obtenir la température voulue (Fuzzy logics). Si vous désirez éteindre l’appareil ou changer l’heure de démarrage, il vous suffit simplement d’appuyer sur la touche TIMER (voir le chapitre G). Afin de désactiver la fonction du timer, appuyez une seule fois sur la touche

2 Si vous désirez éteindre l’appareil et faire en sorte qu’il s’allume la prochaine fois automatiquement sous l’effet du timer, appuyez sur la touche TIMER P. Vous pouvez servant des touches de réglage O (voir chapitre F).

(consignées) (chapitres C,E et F) mais encore à signaler des pannes. Le code qui apparaît sur l’afficheur vous indique ce qui se passe:

Pour activer la fonction ’SAVE’, appuyez sur la touche correspondante Q. La lampe témoin SAVE s’allume (fig. I). Pour désactiver cette fonction, appuyez de nouveau sur la touche SAVE.

timer save vent fuel

Si l’appareil est éteint et que le bouton verrouillage est activé, l’appareil ne peut pas s’allumer. Activez le verrouillage de sécurité en appuyant la touche KEY LOCK N pendant plus de 3 secondes. La lampe témoin KEY-LOCK s’allume (fig. H) pour indiquer que le verrouillage de sécurité enfants est actif. Pour désactiver le set room verrouillage de sécurité enfants, appuyez encore une fois pendant plus de 3 secondes sur la touche KEY-LOCK N.

Si la lampe témoin FUEL commence à s’allumer, vous disposez encore de 10 minutes de combustible. Un compte à rebours s’effectue sur l’afficheur numérique

L (fig. K). Vous entendez un signal d’alarme toutes les 2 minutes, vous indiquant que vous devez faire le plein de combustible. Vous avez le choix entre 2 posibilités: E Vous intervenez en remplissant le réservoir amovible, l’appareil reprend son fonctionnement normal. E Vous appuyer sur le bouton ’EXTENSION’ S, alors vous disposez de 50 minutes de combustible. L’appareil se met en mode réduit. Un compte à rebours s’effectue sur l’afficheur numérique L (fig. J). Lorsqu’il ne reste que 10 minutes de combustible, vous entendez le signal d’alarme toutes les 2 minutes. Si vous n’intervenez pas, l’appareil s’éteint de lui-même. La lampe témoin ’FUEL’ se met alors à clignoter et l’afficheur numérique affiche quatre tirets (--:--). Si l’appareil a entièrement épuisé son combustible, une fois le plein effectué, vous devez attendre que le voyant ’FUEL’ s’éteigne avant de rallumer l’appareil.

Vérifiez aussi régulièrement le filtre à combustible:

1 Enlevez le réservoir amovible 7 hors de l’appareil puis retirez le filtre à combustible (fig. M). Ayez un chiffon à portée de main pour essuyer le combustible restant.

2 Retirez le filtre à combustible et nettoyez-le avec du pétrole ou à l’aide d’une soufflette (ne nettoyez jamais à l’eau!) 3 Remettez le filtre à combustible en place dans l’appareil. Nous vous conseillons de nettoyer de temps en temps la poussière et les taches au moyen d’un chiffon sec. A défaut de quoi, des taches tenaces peuvent se former.

N Ne démontez pas les composants de l’appareil. Pour toute réparation

ENTREPOSAGE (FIN DE LA SAISON) En fin de saison, rangez l’appareil dans un lieu sans poussière, si possible en utilisant l’emballage d’origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez l’appareil et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n’importe où. Observez les règles en vigueur dans votre commune concernant les déchets chimiques. Dans tous les cas, vous devez commencer la nouvelle saison avec du combustible neuf. Lorsque vous reutiliserez votre appareil suivez les instructions de mise en marche (dès chapitre A).

9 Bouchon de transport

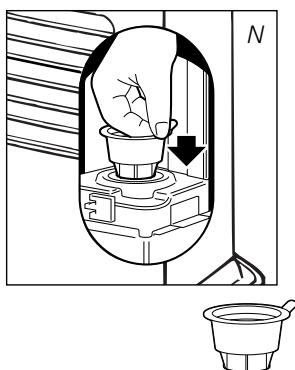

3 Mettez le bouchon de transport à la place du filtre à combustible (fig. N) et enfoncez-le bien.

4 Transportez l’appareil toujours en position verticale.

P SPÉCIFICATIONS TECHNIQUES Allumage

55m3 volume inférieur à renouvellement de l'air (m3)** Consommation de combustible (l/heure)* 0,406 Consommation de combustible (g/heure)* 325 Autonomie du réservoir (heures) minimum 13,3 maximum 48,6 Contenance du réservoir amovible (litres) 5,4 11,0 Le marquage CE correspond à la conformité aux normes EN 60-335 partie 1 (1995) et EN 50-165 (08/97)

CONDITIONS DE GARANTIE Votre l’appareil Zibro Laser est couvert par une garantie de 2 ans à compter de la date d’achat. Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s’appliquent :

1 Nous rejetons expressément toute autre demande d’indemnisation, y compris en cas de préjudice indirect.

2 La réparation ou le changement de pièces effectués dans la période de garantie n’entraîne pas la reconduction de la garantie. 3 La garantie ne s’applique pas dans les cas suivants: modifications apportées au l’appareil, usage de pièces non d’origine, réparations de l’appareil effectuées par des tiers. 4 Les pièces sujettes à l’usure normale, comme le tamis et la pompe à main ne sont pas couvertes par la garantie. 5 La garantie s’applique uniquement si vous présentez le bon d’achat d’origine, daté et ne portant pas de modifications. 6 La garantie ne s’applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d’utilisation, par une négligence ou par l’usage de combustible non approprié ou usagé. Un combustible non approprié peut même être dangereux*. 7 Les frais d’expédition et les risques liés à l’envoi de l’appareil ou de ses pièces sont toujours à la charge de l’acheteur. En cas de problème, consultez le manuel d’utilisation. Si le problème persiste, consultez votre revendeur. * Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, ne déplacez pas l’appareil mais éteignez-le immédiatement. En cas d’urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.

10 CONSEILS POUR UN USAGE EN TOUTE SÉCURITÉ

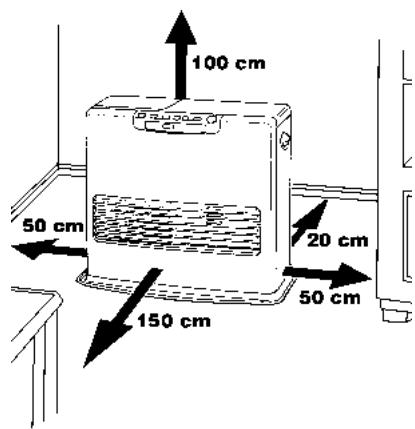

1 2 Dans ces conditions, il ne faut pas ajouter du combustible ni entreprendre l’entretien de l’appareil. Placez l’avant de l’appareil à au moins 1,5 mètre du mur, des rideaux et des meubles. N’utilisez pas l’appareil dans des pièces poussiéreuse ni dans des endroits à fort courant d’air. Dans ces deux cas, la combustion ne sera pas optimale. Ne pas utiliser l’appareil pres d’un point d’eau (bain, douche, piscine, etc.). Eteignez l’appareil avant de sortir ou d’aller vous coucher. Si vous devez vous absenter longtemps (vacances par exemple), retirez la fiche de la prise de courant. Conservez le combustible exclusivement dans des réservoirs et bidons adaptés. Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des écarts de température extrêmes. Conservez le combustible toujours dans un endroit frais, sec et sombre (la lumière solaire dégrade la qualité du combustible). N’utilisez jamais l’appareil dans des endroits où des gaz, solvants ou vapeurs nocifs (par exemple: gaz d’échappement ou vapeurs de peinture) peuvent être présents. La grille de l’appareil devient brûlante. Ne pas couvrir l’appareil (risques d’incendie). Aérez toujours suffisamment.

Ne pas jeter vos appareils électriques avec vos ordures ménagères. Prière de les déposer dans les lieux de dépôt prévus à cet effet. Pour toute information concernant le recyclage, merci de vous informer auprès de votre distributeur ou des autorités locales.
