MODE D'EMPLOI SRE 150 E ZIBRO

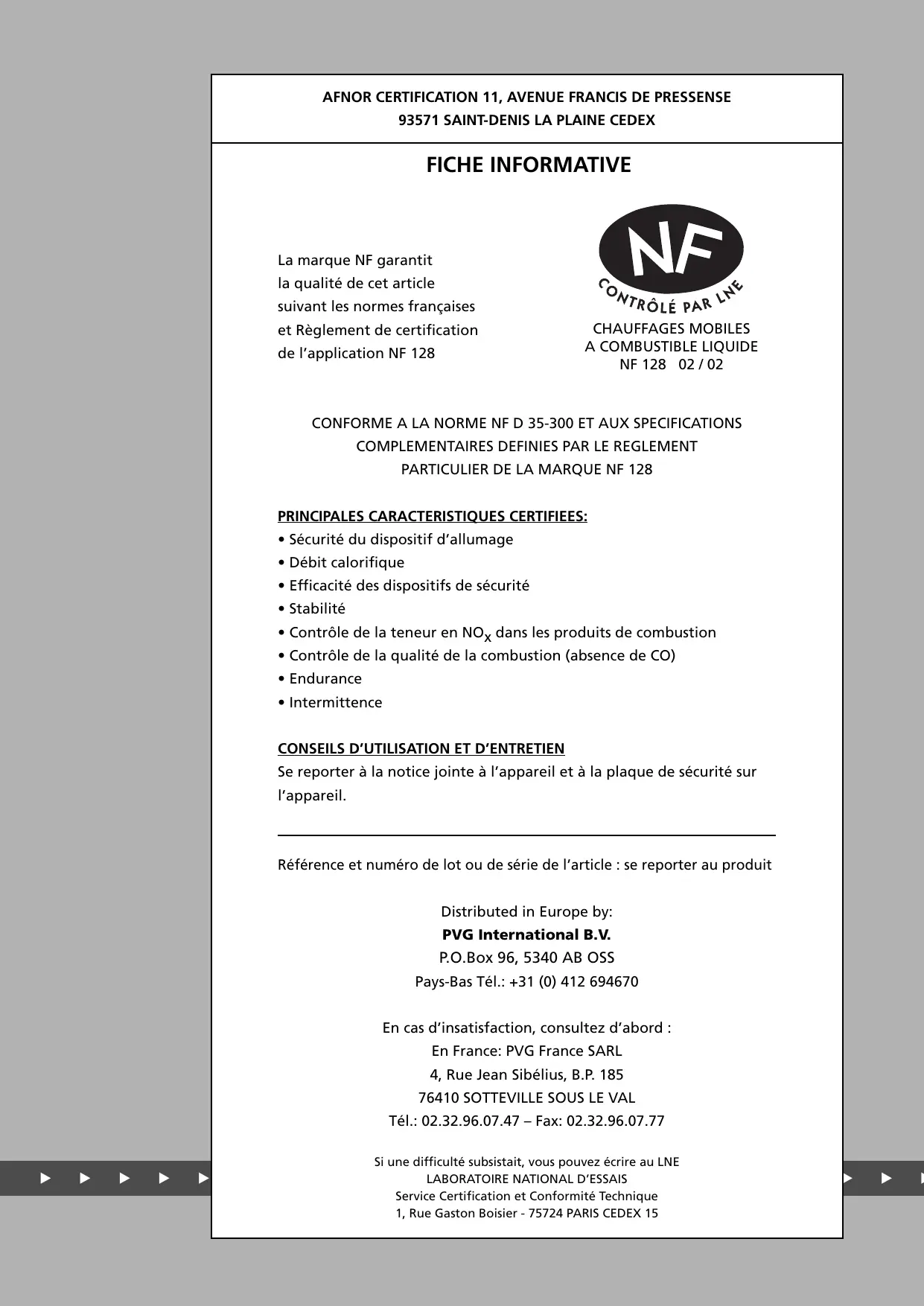

• Contrôle de la teneur en NOx dans les produits de combustion • Contrôle de la qualité de la combustion (absence de CO) • Endurance • Intermittence CONSEILS D’UTILISATION ET D’ENTRETIEN Se reporter à la notice jointe à l’appareil et à la plaque de sécurité sur l’appareil.

Référence et numéro de lot ou de série de l’article : se reporter au produit

Distributed in Europe by: PVG International B.V. Les produits Zibro sont garantis contre tout vice de fabrication ou de conception (hors consommables) pendant une durée de 2 ans à compter de leur date d'achat.

Nous vous souhaitons beaucoup de chaleur et de confort avec votre Zibro.

PVG International b.v.

- soit dans un autre local que celui où est installé le chauffage,

- dans tous les cas, l’utilisateur doit vérifier la bonne fermeture de son réservoir rechargé en dehors de toute source de chaleur ou de feux nus (voir le chapitre B). Votre appareil dégagera une odeur de 'neuf' en chauffant pour la première fois. Conservez votre combustible dans un endroit frais, à l'abri de la lumière après avoir fermé le ou les bidons avec le bouchon d'origine. Le combustible vieillit. Utilisez à chaque début de saison de chauffage du nouveau combustible. Si vous chauffez au Zibro Extra ou zibro Kristal vous êtes assurés d'avoir un combustible de bonne qualité et conforme à l'arrêté du 8/1/1998 et du 18/7/2002 relatif aux caractéristiques du combustible liquide pour appareils mobiles de chauffage. Si vous changez de marque et/ou de type de pétrole, vous devez d'abord vous assurer que l’appareil mobile de chauffage à combustible liquide consomme entièrement le combustible présent.

Remarque : Afin d’éviter toute coupure intempestive, nous conseillons d’entrouvrir une porte ou une fenêtre lorsque l’appareil est en service.

Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal afin d'utiliser l’appareil en toute sécurité, sans aération supplémentaire. Si le volume de la pièce est plus petit que celui préconisé, vous devez toujours entrebâiller une fenêtre ou une porte (± 2,5 cm). Il est important que chaque pièce où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air efficace (section minimale de 50 cm2 pour chaque orifice). Toute modification du système de sécurité est interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre distributeur.

LE COMBUSTIBLE APPROPRIÉ

Seul un combustible approprié vous garantit un usage sûr et durable de votre l’appareil.

Votre appareil de chauffage a été conçu pour fonctionner uniquement avec un combustible pour chauffage mobile à combustible liquide conforme à l’arrêté du

08/01/1998 et du 18/7/2002. L’usage de tout autre combustible est interdit. Utilisez du combustible comme Zibro Extra ou Zibro Kristal. Seuls ces combustibles vous assurent une combustion propre et optimale. Réclamez-les chez votre revendeur ou consultez notre site internet pour l’adresse de nos points de ventes. Un combustible de moins bonne qualité peut se traduire par: E un risque accru de pannes E une combustion imparfaite E une réduction de la durée de vie de l’appareil E un dégagement de fumée et/ou de mauvaise odeur E un dépôt sur la grille ou le manteau Un combustible approprié est donc essentiel pour un usage sûr et durable de votre appareil. Le chauffage mobile à combustible liquide est un appareil de chauffage d’appoint à fonctionnement intermittent. Pour une utilisation convenable, l’ utilisateur doit respecter les prescriptions suivantes:

-d’utiliser le chauffage mobile à combustible liquide dans les caravans, les bateaux et les cabines de véhicules. -d’utiliser le chauffage mobile à combustible liquide dans les pieces insuffisamment aérées (se reporter au volume minimal à chauffer dans le tableau des caractéristiques) ou situées en dessous du niveau du sol et / ou au-dessus de niveau plus haut que 1500 mètres. -de toute intervention par l’utilisateur sur les dispositifs de sécurité du chauffage. L’utilisation de ce type de chauffage dans les locaux recevant du public (ERP) doit faire l’objet d’une démarche réglementée. Il est imperative de se renseigner auparavant. Vous trouverez ce bouchon de transport séparément dans le carton. Pour transporter le convecteur dans votre véhicule, utilisez obligatoirement le bouchon de transport. Il faut donc bien le conserver!

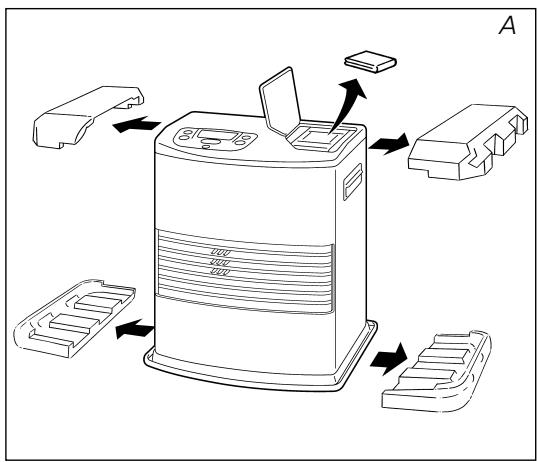

4 E d' une pompe à main E d'un bouchon de transport E du présent manuel d'utilisation Conservez le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de transport. 2 Ouvrez le couvercle du réservoir amovible D puis retirez la cale de carton. 3 Remplissez le réservoir amovible comme indiqué au chapitre B. 4 La surface du sol doit être plane. Déplacez l’appareil s'il n'est pas parfaitement horizontal. N'essayez pas de corriger sa position en mettant en dessous des livres ou un objet quelconque. 5 Branchez la fiche L dans la prise de courant (220/230 volts CA - 50 Hz) et réglez l'heure à l'aide des touches de réglage P (voir le chapitre C). 6 Votre appareil est maintenant prêt à l'emploi.

B B REMPLISSAGE DU COMBUSTIBLE Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous renverseriez du combustible). Procédez comme suit:

1 Assurez-vous que l’appareil est éteint.

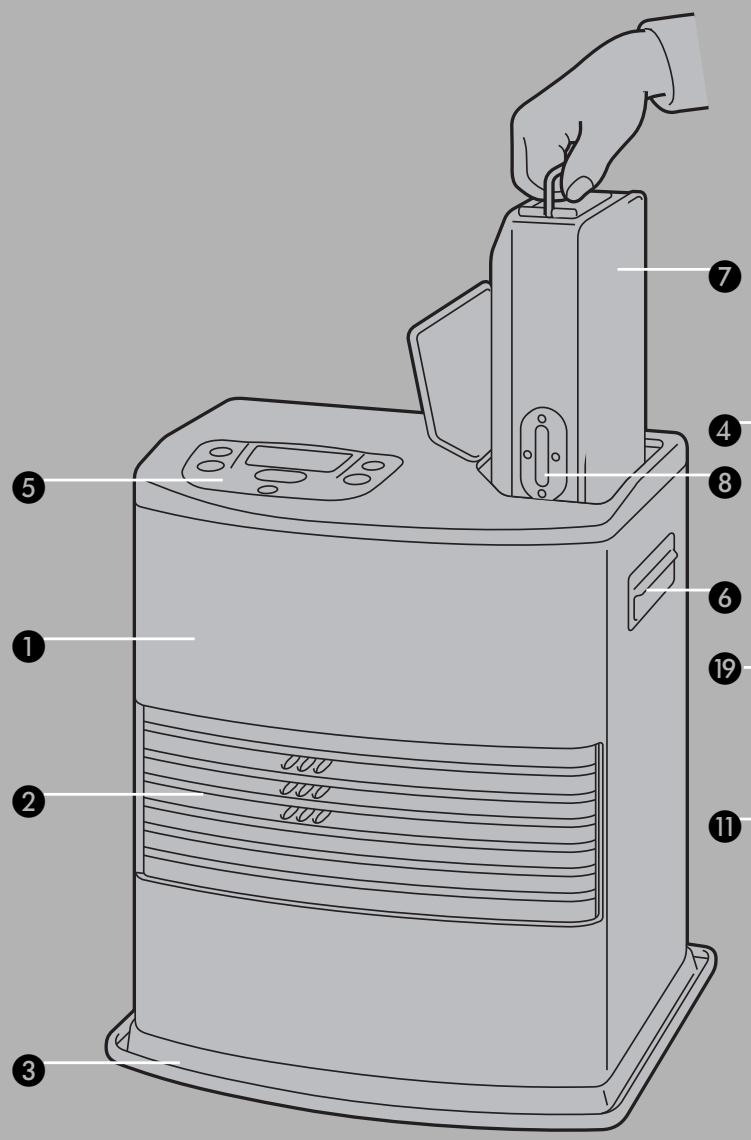

2 Soulevez le couvercle 4, dégagez le réservoir amovible 7 et retirez-le de l’appareil (fig. B). Attention! quelques gouttes de combustible peuvent encore s'écouler du réservoir. Posez le réservoir amovible (bouchon en haut) puis dévissez le bouchon du réservoir.

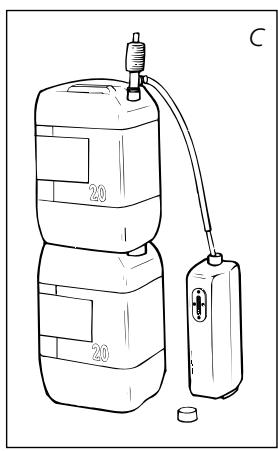

3 Prenez la pompe à main et introduisez le tuyau rigide dans le bidon. Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. C). Introduisez le tuyau flexible dans l'orifice du réservoir amovible. 4 Serrez le bouton situé au dessus de la pompe (en le tournant à droite). 5 Pressez la pompe plusieurs fois jusqu'à ce que le combustible commence à couler dans le réservoir amovible. Une fois que c'est le cas, vous n'avez plus besoin de presser la pompe.

(en chauffant, le combustible se dilate).

5 Pensez à fermer votre bidon pour éviter des dépôts d'eau.

C REGLAGE DE L'HEURE Introduisez la fiche dans la prise de courant (220/230 Volts AC/50HZ). La touche de mise en route

N doit être en position OFF. Pour effectuer le réglage, appuyez d'abord sur la touche HOUR. Les 4 chiffres de l’écran M commenceront à clignoter. Appuyez ensuite sur le bouton ( hour) jusqu'à obtenir l'heure actuelle. Pour les minutes, appuyez sur la touche ( min.). En appuyant une seule fois, vous augmentez la valeur petit à petit. Si vous maintenez la touche enfoncée, la valeur continue à augmenter jusqu'à ce que vous relâchiez la touche. Au bout de 10 secondes environ, les 4 chiffres s'arrête de clignoter et le réglage sera enregistré. 5 Minutes après l’extinction de l’appareil, l’information sur l’afficheur disparaîtra et l’appareil sera en position réserve (stand-by). Par appuyer sur un bouton quelconque, l’heure sera visible.

N E: Quand les 4 chiffres arrêtent à clignoter, les valeurs insérées sont mémorisées.

Une fois le réglage de l'heure effectuée, allumez l’appareil en appuyant tout

N. Cette dernière se met à clignoter pour indiquer simplement sur la touche que l'opération d'allumage est en cours. Cette opération dure quelques instants. Lorsque l’appareil s'allume, la touche N reste rouge. L'afficheur numérique M affiche deux nombres. Le voyant température s'allume. La température actuelle s'affiche sous l'inscription ROOM. La température désirée s'affiche sous l'inscription SET. Vous pouvez modifier cette dernière en vous servant des touches de réglage (voir le chapitre E).

Vous pouvez régler la température sur 6°C minimum et 28°C maximum. En cas de coupure de courant ou si la prise est débranchée :

- rebranchez l'appareil. Un message F-0 nous indique qu'il y a eu coupure de N, reprogrammez l'heure (voir courant; appuyez sur le bouton marche/arrêt chapitre C), rallumez de nouveau l'appareil (voir chapitre D). La température désirée passe à la valeur standard soit 20°C.

M F: A gauche la température désirée, à droite la température mesurée.

TIMER et les 4 chiffres M commenceront à clignoter. 2 Enregistez l'heure à laquelle l’appareil doit s'allumer en vous servant des touches de réglage P . Appuyez ensuite sur la touche ( hour) pour enregistrer l'heure et la touche ( min.) pour les minutes (le réglage des minutes s’effectue de 5 en 5 minutes).

L'appareil calcule lui-même à quel moment il doit se mettre en route pour obtenir la température voulue (Fuzzy logics).

Si vous désirez éteindre l’appareil ou changer l'heure de démarrage, il vous suffit simplement d'appuyer sur la touche TIMER (voir le chapitre G).

Afin de désactiver la fonction du timer, appuyez une seule fois sur la touche

2 Si vous désirez éteindre l’appareil et faire en sorte qu'il s'allume la prochaine fois automatiquement sous l'effet du timer, appuyez sur la touche TIMER Q. Vous pouvez servant des touches de réglage P (voir chapitre F).

H En cas de panne, l'afficheur numérique vous indique ce qui se passe.

LE ROLE DE L'AFFICHEUR NUMERIQUE L'afficheur numérique M sert non seulement à afficher l'heure et la température

(consignées) (chapitres C, E et F) mais encore à signaler des pannes. Le code qui apparaît sur l'afficheur vous indique ce qui se passe:

Problèmes de mise en marche.

Protection anti-renversement . Mauvaise combustion. Température ambiante supérieure à 32˚C. Moteur soufflant défectueux. Si l’appareil est éteint et que le bouton verrouillage est activé, l'appareil ne peut pas s'allumer. Activez le verrouillage de sécurité en appuyant la touche KEY LOCK O pendant plus de 3 secondes. L’indication KEY-LOCK ( ) apparaîtra sur l’écran (fig H), indiquant que la sécurité enfants a été activée. Pour désactiver le verrouillage de sécurité enfants, appuyez encore une fois pendant plus de 3 secondes sur la touche KEY-LOCK.

J K J: Après que l’indication FUEL est apparue, l’écran affichera les minutes qui vous restent avant que le réservoir soit vide.

VERROUILLAGE DE SECURITE ENFANTS Même sans la fonction ’SAVE’, votre l’appareil veille à ce que la température désirée soit approximativement maintenue en adaptant sa capacité de chauffage. ’SAVE’ est une position économique que vous employez lorsque, par exemple, vous n’êtes pas présent dans la pièce ou pour maintenir la température de la pièce en position "Hors gel".

L’INDICATION FUEL Quand l’indication FUEL apparaît, il y a encore assez de combustible pour 10 minutes de chauffage. Un compte à rebours s'effectue sur l'afficheur numérique

M (fig. J). Vous entendrez un signal d'alarme toutes les deux minutes, vous indiquant que vous devez faire le plein de combustible. Si vous n'intervenez pas, l’appareil s'éteint de lui-même. L’indication FUEL clignotera pendant que les 4 lignes sur l’écran clignotent. Si l’appareil a entièrement épuisé son combustible, une fois le plein effectué, vous devez attendre que le voyant FUEL s'éteigne avant de rallumer l’appareil.

L L’INDICATION VENT Lorsque la pièce n’est pas suffisamment aérée, un signal sonore intermittent retentira (environ une fois toutes les 30 secondes) et l’indicateur VENT s’allumera.

Lorsque ce signal retentit, veillez à mieux aérer la pièce (p. ex. en ouvrant davantage une porte ou une fenêtre), afin d’éviter que l’appareil ne se coupe. Dès que la pièce est mieux aérée, l’indicateur VENT et le signal sonore seront désactivés. Si l’aération reste insuffisante, l’appareil se coupe automatiquement. Dans ce cas, e -1 1 est affiché et l’indicateur VENT clignote. Dès que la pièce est mieux aérée (p. ex. après ouverture plus grande d’une porte ou d’une fenêtre), l’appareil peut être allumé en appuyant une nouvelle fois sur le bouton marche/arrêt N.

K: Quand l’indication

VENT clignote, il est nécessaire de ventiler la pièce.

Filtre à combustible

2 Retirez le filtre à combustible et nettoyez-le avec du pétrole ou à l'aide d'une soufflette (ne nettoyez jamais à l'eau!)

3 Remettez le filtre à combustible en place dans l’appareil. Nous vous conseillons de nettoyer de temps en temps la poussière et les taches au moyen d'un chiffon sec. A défaut de quoi, des taches tenaces peuvent se former.

N Les réparations, le remplacement des pièces importantes et le travail sur les éléments de sécurité ne doivent être exécutés que par des spécialistes agrées (et reconnus par le fabricant ou l’importateur). Avant de procéder à son entretien, laissez l’appareil refroidir.

Si le cordon d'alimentation électrique est endommagé, seul un installateur agréé peut le remplacer par un cordon de type H05 VV-F.

ENTREPOSAGE (FIN DE LA SAISON)

En fin de saison, rangez l’appareil dans un lieu sans poussière, si possible en utilisant l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant pour la saison suivante. Allumez l’appareil et laissez-le consommer entièrement son combustible. Ne jetez pas le combustible n'importe où. Observez les règles en vigueur dans votre commune concernant les déchets chimiques.

N En tout cas, commencez la nouvelle saison avec de l’appareil neuf. Lorsque vous réfaisez usage de votre appareil suivez les instructions de nouveau (dès chapitre A).

Bouchon de transport

O TRANSPORT Afin d'éviter les fuites de combustible durant le transport du convecteur, vous devez prendre les précautions suivantes:

1 Laissez l’appareil refroidir. 3 Mettez le bouchon de transport à la place du filtre à combustible (fig. N) et enfoncez-le bien. 4 Transportez l’appareil toujours en position verticale.

P SPÉCIFICATIONS TECHNIQUES Allumage

Consommation de combustible (l/heure)* Consommation de combustible (g/heure)* Autonomie du réservoir (heures) Contenance du réservoir amovible (litres) Poids (kg) Dimensions (mm) Le marquage CE correspond à la conformité aux normes EN 60-335 partie 1 (1995) et EN 50-165 (08/97)

CONDITIONS DE GARANTIE Votre appareil est couvert par une garantie de 2 ans à compter de la date d'achat.

Durant cette période, tous les vices de fabrication ou de conception seront réparés gratuitement. De plus, les règles suivantes s'appliquent :

3 La garantie ne s'applique pas dans les cas suivants: modifications apportées au

La garantie s'applique uniquement si vous présentez le bon d'achat d'origine, daté et ne portant pas de modifications.

La garantie ne s'applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d'utilisation, par une négligence ou par l'usage de combustible non approprié ou usagé. Un combustible non approprié peut même être dangereux*. Les frais d'expédition et les risques liés à l'envoi de l’appareil ou de ses pièces sont toujours à la charge de l'acheteur.

En cas de problème, consultez le manuel d'utilisation. Si le problème persiste, consultez votre revendeur.

* Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec, pour conséquence, un jaillissement des flammes. Dans ce cas, ne déplacez pas l’appareil mais éteignez-le immédiatement. En cas d'urgence, vous pouvez utiliser un extincteur mais uniquement du type B: extincteur à acide carbonique ou à poudre.

10 CONSEILS POUR UN USAGE EN TOUTE SÉCURITÉ

Attirez l'attention des enfants sur la présence d'un appareil en combustion.

Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des

écarts de température extrêmes. Conservez le combustible toujours dans un endroit frais, sec et sombre (la lumière solaire dégrade la qualité du combustible).

N'utilisez jamais l’appareil dans des endroits où des gaz, solvants ou vapeurs nocifs (par exemple: gaz d'échappement ou vapeurs de peinture) peuvent être présents.

convecteur (risques d’incendie).
