MODE D'EMPLOI PH733 ZIBRO

Placer sur une surface plane. Ne pas placer devant une fenêtre ouverte. Ne pas mettre en contact avec des produits chimiques. F. Ne pas placer auprès d’une source de chaleur.

Ne pas renverser. Ne rien introduire dans l’appareil. Ne pas utiliser de câble de rallonge. A tenir hors de portée des enfants. Ne pas réparer soi-même.

D YLEINEN TURVALLISUUS Lue tämä käyttöopas turvallisuussyistä huolellisesti ennen käyttöä. Henkilöt, jotka eivät ole perehtyneet käyttöoppaaseen, eivät saa käyttää ilmastointilaitetta. Suosittelemme käyttöoppaan säilyttämistä turvallisessa paikassa myöhempää käyttöä varten.

A. P720 et P726*) J Tuyau d’évacuation d’air K Ouverture pour vidange

• Vérifiez la tension du réseau. Cet appareil est conçu uniquement pour une prise de courant avec mise à la terre avec une tension de raccordement de 220-240 V. / 50 Hz • L’appareil DOIT toujours être branché sur une prise de terre. Si l’alimentation électrique n’est pas connectée à la terre, l’appareil ne doit absolument pas être branché. • La fiche électrique doit toujours être facilement accessible lorsque l’appareil est branché. • Lisez soigneusement ce manuel et suivez les instructions.

Avant de brancher l’appareil, vérifiez si:

la tension de raccordement est bien la même que celle indiquée sur la plaque signalétique;

électrique par un professionnel.

Cet appareil est fabriqué selon les normes de sécurité CE. Soyez cependant prudent lors de son utilisation, comme avec tout autre appareil électrique.

Pour éviter tout risque de court-circuit, ne mettez JAMAIS l’appareil en contact avec de l’eau. Ne pas le vaporiser ni le tremper dans de l’eau.

Débranchez toujours l’appareil avant d’en nettoyer ou d’en changer une pièce.

(même si vous utilisez deux tuyaux d’air). Sinon, vous risquez de créer une dépression, pouvant perturber le fonctionnement et la sécurité des chauffe-eau, hottes aspirantes, fours etc. • Le non-respect des instructions peut conduire à une annulation de la garantie de l’appareil • Ne soulevez pas l’appareil seul. Faites-vous aider par quelqu’un.

• Avant la mise en service de votre climatiseur, celui-ci doit avoir été en position verticale pendant au moins 2 heures.

• Veillez à ce que l’évacuation d’air, à l’avant du climatiseur T reste toujours ouverte lorsque l’appareil est en marche. Sinon, vous risquez d’endommager le fonctionnement du climatiseur. L’utilisateur de l’appareil est responsable de sa bonne utilisation.

Le climatiseur est mobile et peut être déplacé facilement. Si vous changez l’appareil de place, veillez à respecter les points suivants:

1 N’utilisez pas l’appareil dans une salle de bain ou près d’une douche, ni dans tout autre environnement humide. 2 Veillez à ce que l’appareil soit bien en position verticale et sur un sol plat. 3 Pour une bonne circulation de l’air, gardez un espace minimum de 50 cm autour de l’appareil. 4 Placez les filtres fournis dans le support de filtre (voir chapitre D). 5 Ouvrez l’évacuation d’air T sur le dessus de votre climatiseur. 6 Insérez les deux extrémités du tuyau J dans les raccords N et vissez-les dans le sens des aiguilles d’une montre. Fixez ensuite l’élément de raccordement Q sur l’une des extrémités. 7 Branchez le raccord de tuyau N sur l’évacuation d’air D à l’arrière de l’appareil. Reliez l’élément de raccordement Q à une fenêtre et colmatez l’ouverture à l’aide des morceaux de mousse fournis. Découpez-les éventuellement sur mesure.

59 Vous obtiendrez un meilleur confort si cet air provient d’un couloir ou d’une

• Vérifiez que le climatiseur est bien branché et éteint.

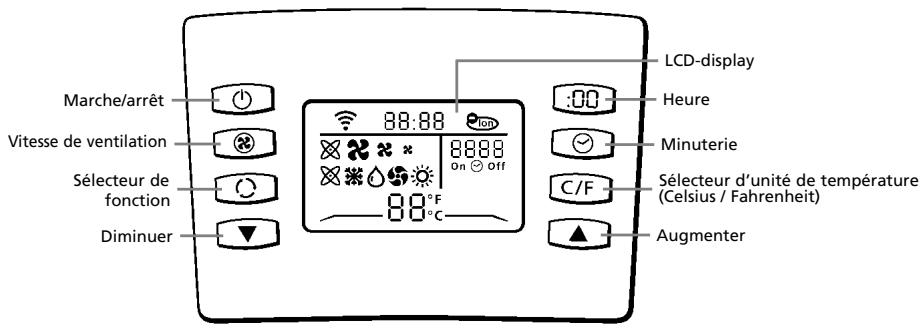

• Appuyer sur le bouton on/off jusqu’à ce qu’un bip retentisse (après 8 secondes). Après le bip, vous pouvez relâcher le bouton. • Appuyez d’une pression courte sur le bouton marche/arrêt de la télécommande; • Après le bip, la commande à distance est prête à l’emploi.

2 Appuyez sur le bouton C/F pour sélectionner °C (Celsius) ou °F (Fahrenheit).

L’appareil est réglé de façon standard sur °C (Celsius). 3 Le sélecteur de fonction

de la commande à distance permet de choisir

parmi les fonctions suivantes:

Réglage automatique de la vitesse de ventilation; Refroidir; Déshumidifier; Circulation d’air; DÉSHUMIDIFIER Si la fonction ‘déshumidifier’ est activée, l’anneau transparent autour du bouton B, à l’avant de l’appareil, s’allume en JAUNE. La fonction déshumidifier peut être utilisée de différentes façons: Fonction déshumidification (jaune)

Branchez uniquement le tuyau d’évacuation d’air J sur l’évacuation d’air D et reliez-la à l’extérieur comme lorsque l’appareil est en fonction refroidir avec un seul tuyau. L’appareil déshumidifiera l’air de la pièce et évacuera le surplus d’humidité par le tuyau. La différence de hauteur à ne pas dépasser entre le sol et la sortie d’eau est d’1,5 m. L’appareil risque sinon de s’endommager et de provoquer des fuites. Lors de la déshumidification, la vitesse de ventilation

modifiée. La vitesse passe automatiquement au niveau normal. Les boutons G et

G H ne sont pas actifs.

B, à l’avant de l’appareil, s’allume en VERT.

Avec cette fonction, l’air de la pièce est filtré mais pas refroidi, déshumidifié ou Fonction ventilation (vert)

chauffé. En position ‘circulation d’air’, la vitesse de ventilation peut uniquement

être réglée en appuyant sur le bouton

Réglage automatique de la vitesse de ventilation

La fonction chauffage ne peut être activée que si la température ambiante se trouve en dessous de 27°C. L’appareil s’arrêtera régulièrement de chauffer, en fonction de la température extérieure, afin de faire fondre la glace qui s’est formée. Plus la température extérieure est basse, plus ce processus se déclenchera souvent. Avec cette fonction, la température souhaitée peut être réglée entre 16 et 27°C. Lorsque l’appareil fonctionne en mode chauffage, les deux tuyaux d’air doivent

être branchés sur l’appareil et être reliés à l’extérieur.

Si le climatiseur est en marche, il est possible d’en programmer l’arrêt (OFF):

Si le climatiseur est en mode stand-by (veille), il est possible d’en programmer la mise en route (ON): •

Sélectionnez la fonction et la température désirées

tableau de commande.

Quand l’heure affichée est « 00 » , le programmateur est arrêté. Quand la fonction minuterie est activée, la lumière bleue de l’interrupteur situé sur le devant de l’appareil s’allume. 5 RÉGLAGE DE L’HEURE Appuyez sur le bouton

. Modifiez l’horaire à l’aide des touches G et H.

Si vous maintenez ces boutons plus d’une seconde, les chiffres défileront par intervalles de 30 minutes.

G Une fois l’heure réglée, rappuyez sur le bouton

écran s’éteint. Pour l’activer il suffit d’appuyer sur n’importe quelle touche.

Evitez que la télécommande ne soit mouillée. Veuillez la retirer de l’unité en cas de condensation.

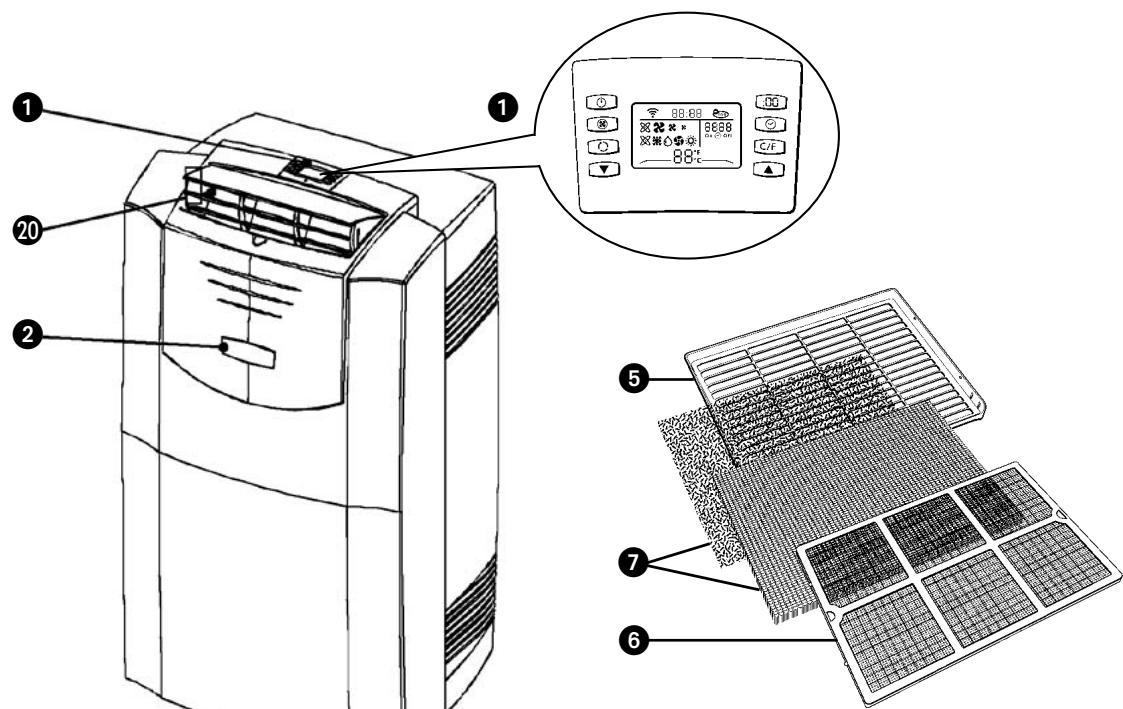

FILTRE À AIR Ce climatiseur est équipé de trois couches de filtres pour purifier l’air dans la pièce. Les climatiseurs sont vendus avec un filtre 3MTM HAF (P726 / P729 / PH733) et un filtre à charbon actif emballés séparément. Installez ces filtres en suivant les instructions avant de mettre le climatiseur en route.

1 Filtre écran pour retenir les plus grandes particules. 2 Filtre 3MTM HAF pour retenir les particules présentes dans l’air comme le pollen, les bactéries et la poussière. 3 Filtre à charbon actif pour supprimer les mauvaises odeurs.

65 2 Le filtre 3MTM HAF contenant des charges électrostatiques positives et négatives doit être changé tous les 3 mois environ.

1 Éteignez l’appareil mais ne le débranchez pas. 2 Remplacez les anciens filtres par des filtres neufs disponibles chez votre revendeur; •

Retirez le support de filtre E du climatiseur;

4 Le voyant lumineux est éteint;

5 Les filtres usagés ne sont pas des détritus chimiques et peuvent donc être jetés avec vos ordures ménagères (non biodégradables).

66 • La gamme des filtres adaptés à votre appareil est disponible chez votre revendeur. • Pour éviter tout endommagement de votre climatiseur, utilisez exclusivement les filtres de la marque Zibro. L’utilisation de filtres autres que les filtres originaux engage la responsabilité de l’utilisateur. Ceci peut perturber le fonctionnement de l’appareil et l’endommager. L’appareil peut aussi présenter des fuites d’eau après la formation de glace.

RÉGLAGE DU FLUX D’AIR Dirigez le flux d’air en ajustant la position des lamelles horizontales et verticales.

F VIDER LE RÉSERVOIR D’EAU Dans des conditions d’humidité extrêmes il peut s’avérer nécessaire de vider le réservoir d’eau interne. Lorsque ce dernier est plein, l’anneau lumineux autour du bouton B, à l’avant de l’appareil, est ROUGE et il clignote. Pour vider le réservoir d’eau, procédez comme suit:

1 Ne déplacez pas l’appareil. Le mouvement peut provoquer des fuites d’eau; 2 Éteignez d’abord l’appareil et débranchez-le; 3 Posez un récipient par terre, sous l’ouverture pour vidange K; 4 Retirez le bouchon de cette ouverture K et laissez l’eau s’écouler (1 litre environ); 5 Remettez le bouchon sur l’ouverture pour vidange K, rebranchez l’appareil

et mettez-le en marche. Le signal d’avertissement n’est plus actif.

3 Retirez le bouchon de cette ouverture K; 4 Branchez un tuyau d’évacuation (diamètre intérieur: 15 mm) sur l’ouverture K. 5 Reliez l’autre extrémité de ce tuyau au point d’évacuation fixe (égout). Veillez à ne pas tordre ou plier le tuyau. Le tuyau doit descendre à l’oblique sur toute sa longueur.

L’appareil ne fonctionne pas et le haut de l’anneau lumineux autour de bouton

à l’avant de l’appareil, est BLEU et il clignote.

Le capteur de température de la pièce a subi une interruption ou un courtcircuit.

Consultez votre revendeur.

à l’avant de l’appareil, est BLEU et il clignote.

Le capteur de température de l’échangeur de chaleur a

Consultez votre revendeur. subi une interruption ou un court-circuit.

L’appareil ne fonctionne pas.

Pas d‘alimentation

Branchez l’appareil sur une prise sous tension.

Appareil exposé au soleil.

Protégez l’appareil des rayons solaires.

Le compresseur ne fonctionne pas.

Fenêtres et portes ouvertes, Fermez les portes et/ou les beaucoup de monde ou de fenêtres, ou placez un sources de chaleur. climatiseur supplémentaire.

Le filtre est bouché.

Nettoyez ou remplacez le filtre.(voir chapitre D)

Arrivée d’air ou diffuseur d’air bouché ou bloqué.

Les piles sont usées. La commande à distance ne réagit pas Le signal de la télécommande n’est pas capté par l’unité.

Rétablissez la connexion entre la télécommande et le climatiseur (voir chapitre C).

N’essayez jamais de démonter ou de réparer vous-même l’appareil. Dans le cas d’une réparation hasardeuse, la garantie est annulée. Une réparation non compétente peut entraîner des dangers pour l’utilisateur de l’appareil.
