MODE D'EMPLOI CARMEN ZIBRO
Nous vous informons que le fabricant garantit votre appareil pendant 24 mois sur tous les matériaux et éventuels défauts de fabrication.
Nous vous souhaitons beaucoup de confort avec votre Zibro !
Ce poêle est prévu pour le chauffage de pièces dans des maisons résidentielles et convient uniquement à des situations domestiques normales, en intérieur dans un salon, une cuisine et/ou un garage, à condition qu’ils soient secs. N’installez pas le poêle dans des chambres ou des salles de bain. Pour que votre appareil soit performant et pour votre sécurité, il est extrêmement important que le poêle soit installé correctement. Pour cela : •
Ce poêle doit être installé par un technicien Zibro agréé en chauffage et génie climatique. La garantie est seulement applicable si le poêle est installé par un professionnel Zibro agréé. Les instructions d’utilisation figurant dans ce manuel peuvent varier selon la législation locale et/ou régionale. Si c’est le cas, la règle la plus contraignante s’applique. Le fabricant et le revendeur déclinent toute responsabilité si l’installation de l’appareil n’est pas en conformité avec les lois et règlementations locales et/ou en cas de ventilation incorrecte et/ou d’utilisation inappropriée de l’appareil.
La combustion du bois a besoin d’oxygène (donc d’air). Veillez donc à un apport d’air frais suffisant dans la pièce. La pièce a besoin de 50 m³ d’air supplémentaire par heure en plus du seuil minimum de ventilation. Il est indispensable de créer une entrée d’air frais dans la pièce avec une section (ou au moins un quart de section) du tuyau d’évacuation, avec un minimum de 100 cm2. Certaines ventilations mécaniques, machines de nettoyage à sec de blanchisserie et/ou hottes aspirantes de cuisine devront éventuellement être fermées car elles peuvent perturber le tirage d’air nécessaire au poêle.
Utilisez un équipement adéquat pour transporter le poêle. Le non respect de cette recommandation peut conduire à des blessures corporelles et/ou un endommagement du poêle.
vous qu’ils ne jouent pas avec le poêle.
Ce poêle ne doit pas être utilisé par des enfants, ni par des personnes dont la mobilité, les capacités sensorielles ou mentales sont limitées, ni par des personnes sans expérience ni connaissances de l’appareil, sauf si une personne responsable de leur sécurité leur a confié et expliqué le fonctionnement du poêle.
Ce poêle nécessite également une alimentation électrique. Veuillez lire attentivement les avertissements et remarques suivantes :
En cas d’urgence: N’utilisez jamais d’eau pour éteindre le feu. Utilisez un extincteur
à neige carbonique ou appelez les pompiers. En cas de feu de cheminée, fermez la tirette du conduit de fumée (si installée). A.2 Arrêt normal du poêle : La façon normale d’éteindre le poêle est de laisser le bois brûler entièrement dans le foyer, le feu s’éteint alors tout seul. Respectez la procédure d’arrêt pour obtenir un arrêt normal du poêle. Reportez-vous au chapitre D.3. Le non respect des instructions comme mentionnées dans ce manuel peut provoquer des situations dangereuses et annule l’application de la garantie.
G Conseils d’utilisation:
• Veillez à ce que le poêle, son tuyau d’évacuation et son conduit de fumée soient accessibles de tous les côtés. • Pour la première utilisation du poêle (voir Chapitre C) commencez par un niveau de chauffage peu élevé.
62 Le conduit de fumée doit toujours être propre car les dépôts de suie ou de résidus non brûlés peuvent l’obstruer. L’accumulation des dépôts de suie ou des résidus peut même s’enflammer et créer des situations dangereuses. Faites ramoner et nettoyer la cheminée en respectant la législation locale ou les prescriptions de votre assurance. En l’absence de législation et/ou d’instructions de votre compagnie d’assurance : veillez à ce que tout le système (ycompris le conduit de fumée) soit vérifié et entretenu par un spécialiste agréé au moins deux fois par an (la première fois au début de la saison de chauffage). Si vous utilisez le poêle de façon intensive, faites nettoyer la totalité le conduit de fumée plus fréquemment. Le tirage des gaz de conduit de fumée est réalisé à l’intérieur du poêle grâce à un ventilateur. L’installation de ventilateurs auxiliaires à l’intérieur du système de cheminée ou d’évacuation des gaz de conduit de fumée peut compromettre le bon fonctionnement du ventilateur d’extraction de la fumée et doit donc être évitée.
C. Première utilisation du poêle
Si la pièce où le poêle est installé est nouvellement bâtie ou rénovée, veillez à ce qu’elle ait bien séché avant d’utiliser le poêle pour la première fois. Il est bien connu que les murs, le plafond et/ou les sols ont besoin d’une longue période pour sécher correctement. Un dépôt de suie ou des cendres pourraient se déposer sur des murs qui ne sont pas complètement secs.
Le poêle est fabriqué en acier de haute qualité, protégé par une couche de revêtement. Lors des premières utilisations, le revêtement du poêle se durcit et l’acier se dilate. Ce processus peut durer quelques temps. Pour éviter d’endommager le poêle de façon permanente, prière de commencer par un niveau de chauffage peu élevé et d’augmenter progressivement. Maintenez un petit feu pendant les premières 24 heures ; la capacité augmente ensuite progressivement. Faites fonctionner le poêle continuellement pendant au moins trois à quatre heures. La première fois, il est normal qu’une odeur désagréable se dégage. Veillez à bien aérer la pièce à ce moment-là. 3 63
man_Carmen ('09).indd 63
Maintenez toujours la porte fermée lorsque le poêle est en marche.
D. Utilisation normale du poêle
D.1.1.1 Procédure de démarrage et mode de fonctionnement normaux
Voici la procédure de démarrage et de fonctionnement normale du poêle:
11. Une fois la température ambiante souhaitée atteinte, le radiateur passe automatiquement au niveau de puissance de chauffage le plus bas. L’écran A affiche « on 1 ». L’écran B affiche maintenant « r IS », ce qui signifie que la température ambiante se situe au niveau souhaité et que le poêle a atteint le niveau de puissance de chaleur le plus bas possible.
G G Lorsque la température ambiante souhaitée est atteinte, le poêle NE s’éteint PAS. Il bascule automatiquement sur le niveau de puissance de chauffage le plus bas possible. Cela signifie que le poêle continue de chauffer la pièce mais à un niveau de puissance minimum.
À la mise en service du poêle, la vis en auge a besoin de temps pour se remplir de granulés de bois. Au moins trois tentatives de démarrage sont donc nécessaires car le pot de brûlage est également vide.
D.1.1.2 Procédure de démarrage inhabituelle
Lorsque le poêle est démarré à une température ambiante inférieure à 12ºC ou lorsque l’air de combustion est a priori inférieur à 12ºC, la procédure de démarrage peut être différente. Lorsque la procédure d’allumage ne permet un brûlage correct à ces faibles températures, l’écran affiche « ALAr No FirE ». Pour démarrer le feu, placez un « allume-feu » dans le foyer. Allumez l’allume-feu avec une allumette et patientez 1 minute avant de démarrer le poêle en suivant la « procédure de démarrage normale » décrite dans le §D.1.1.1. 3 65 Lorsque le poêle est démarré à une température ambiante inférieure à 0ºC ou lorsque l’air de combustion est a priori inférieur à 0ºC, la procédure de démarrage est différente. Lorsque la procédure d’allumage ne permet un brûlage correct à basse température, l’écran affiche « Ont ». Pour démarrer le feu, placez un « allume-feu » dans le foyer. Allumez l’allume-feu avec une allumette et patientez 1 minute avant de démarrer le poêle en suivant la « procédure de démarrage normale » décrite dans le §D.1.1.1. Lorsque cela ne permet pas d’obtenir un brûlage correct, contactez un professionnel qui modifiera les paramètres d’installation du poêle. Contactez un installateur agréé Zibro.
G N’utilisez pas d’autres combustibles que les granulés de bois recommandés.
Tous les autres combustibles tels que les copeaux de bois avec de la colle et/ ou des solvants, les résidus de bois en général, le carton, les combustibles liquides, l‘alcool, l‘essence, le gasoil, les déchets ou rebuts, etc. sont interdits.
D.2 Changement de la température ambiante requise
Appuyez une fois sur la touche P3.
En cas d’urgence : N’utilisez jamais d’eau pour éteindre le feu. Utilisez un extincteur à neige carbonique ou appelez les pompiers. En cas de feu de cheminée, fermez la tirette du conduit de fumée (si installée).
3 1 ». L’écran B affiche maintenant « r IS », ce qui signifie que la température ambiante se situe au niveau souhaité et que le poêle a atteint le niveau de puissance de chaleur le plus bas possible. Illustration 5 : vanne papillon. Remarque : la vanne papillon est livrée desserrée.
G Lorsque la température ambiante souhaitée est atteinte, le poêle NE s’éteint PAS. Il bascule automatiquement sur le niveau de puissance de chauffage le plus bas possible. Cela signifie que le poêle continue de chauffer la pièce mais à un niveau de puissance minimum.
d.6 recircuLation de L’air ambiant
Ce poêle est doté d’un ventilateur de recirculation d’air ambiant. Lorsque le commutateur est en position de marche, l’air de la pièce transite par l’intérieur du poêle et en ressort chauffé. d.7 régLage de La FLamme Après l’allumage, la flamme peut être réglée en plaçant le couvercle en PVC de la vanne papillon (de 40 mm de diamètre) sur l’entrée de l’air de combustion positionnée derrière le poêle. Voir les illustrations 5 et 6. Si les granulés de bois qui brûlent à l’intérieur du pot de brûlage ont tendance à tomber ou à se retourner, cela signifie que l’entrée d’air de combustion est trop imIllustration 6 : vue arrière du poêle. Vanne papillon montée sur l’entrée d’air de combustion.
portante. La rotation du couvercle de la vanne papillon permet d’augmenter ou de diminuer l’orifice d’entrée de l’air de combustion. Plus l’orifice d’entrée est petit, plus le risque que les granulés de bois tombent ou se retournent est faible.
D.9 Température des gaz de conduit de fumée Appuyez sur la touche P1 pendant le mode de fonctionnement normal pour afficher la température des gaz de conduit de fumée sur l’écran B pendant 3 secondes. D.10 Remplissage de la trémie de granulés Évitez d’ajouter des granulés dans la trémie pendant le fonctionnement de l’appareil. Ne touchez jamais aux pièces mobiles situées dans la trémie à granulés ! Pour éviter de toucher aux pièces mobiles situées à l’intérieur de la trémie, il convient de toujours arrêter complètement le poêle en débranchant la prise du secteur.
Si le remplissage est nécessaire pendant le fonctionnement, veillez à ce que les granulés et/ou le sac à granulés n’entre pas en contact avec une surface chaude du poêle au risque de provoquer des situations dangereuses !
Veillez à ne jamais toucher les pièces mobiles situées dans la trémie à granulés.
Les granulés doivent être chargés avec précaution dans la trémie à granulés (élément 29 du schéma des principaux composants). Veillez à ce que la trémie à granulés puisse à tout moment être complètement fermée avec le couvercle de trémie

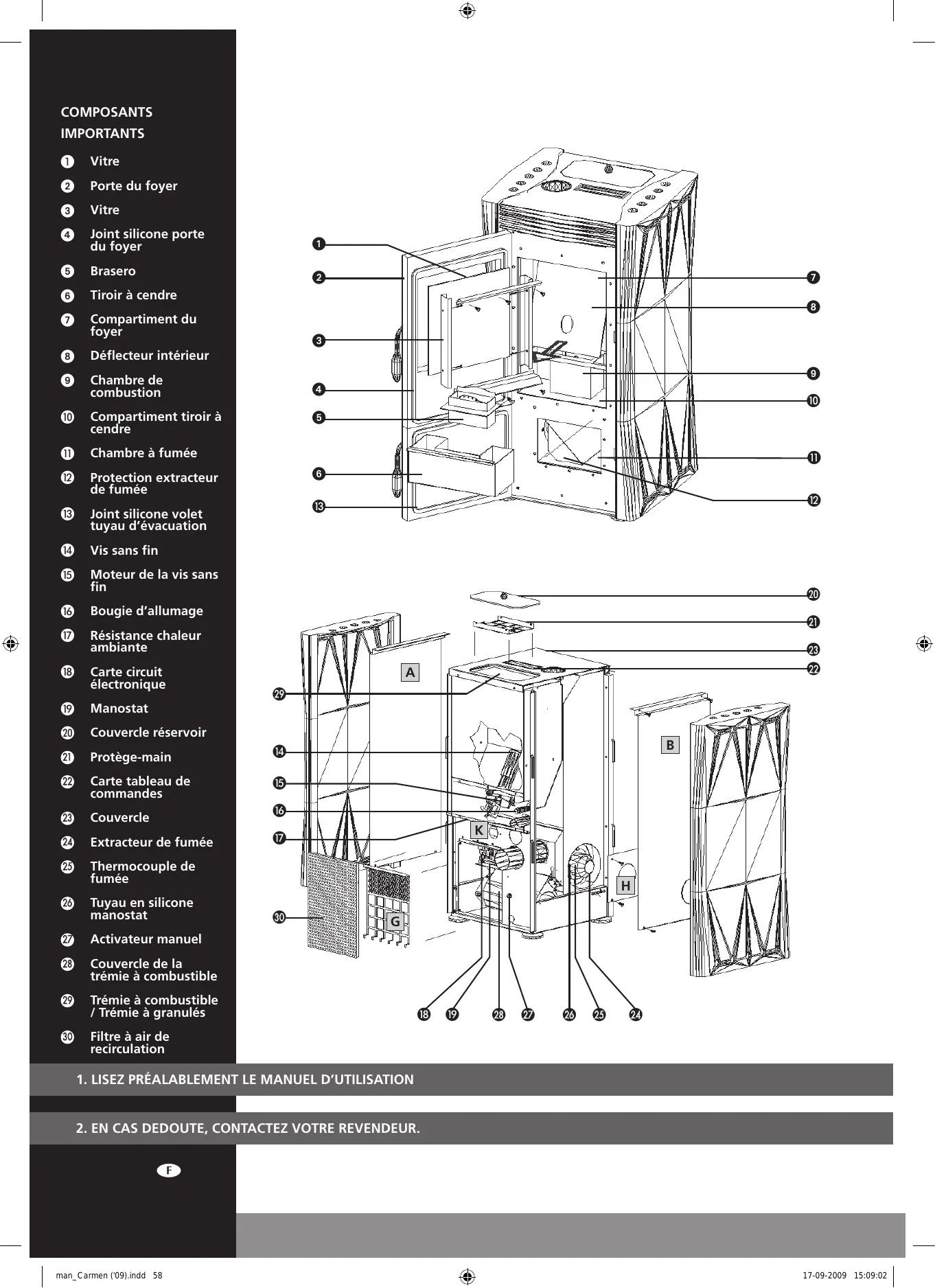

(élément 20 du schéma des principaux composants). Ne remplissez pas la trémie à combustible de résidus issus du pot de brûlage. Pour plus d’informations sur les granulés recommandés, consultez le chapitre D12. D.11 Minuterie et horloge 3 68
UT01 pour régler le jour
Vérifiez que le poêle est en mode de fonctionnement normal ou sur le mode « off ».
Pour régler le jour de la semaine : 1.
Appuyez 2 fois sur la touche P3. L’écran A affiche « UT01 ».
Lorsque vous utilisez les programmes de la minuterie hebdomadaire, vérifiez que le jour de la semaine programmé dans UT01 est correct.
Réglage de la minuterie hebdomadaire du programme 1: 1.
Appuyez plusieurs fois sur P3 jusqu’à ce que l’écran A affiche « UT05 ».
Voici un exemple de cycle du programme 1 après la programmation :
être obtenu avec la touche P2.
Voici un exemple de cycle du programme 2 après la programmation :
Utilisez uniquement des granulés de bois de bonne qualité d’un diamètre de 6 mm et d’une longueur maximum de 30 mm. Différentes sortes de granulés de bois aux caractéristiques et qualités diverses sont disponibles sur le marché. Les granulés de bois de bonne qualité sont reconnaissables d’après les caractéristiques suivantes :
Les granulés de mauvaise qualité ne coulent pas lorsqu’on les plonge dans l’eau. G G Même si les granulés utilisés sont standardisés et de bonne qualité, il est normal de constater des différences dans les taux de combustion, dans la production de cendres et la formation de fines.
Stockez et transportez les granulés dans des conditions très sèches. Les granulés de bois peuvent se dilater lorsqu’ils sont au contact de l’humidité.
E. Dispositifs de sécurité
Pour une sécurité optimale, le poêle est équipé d’un large éventail de dispositifs de sécurité. Si ce chapitre ne vous fournit pas de solution, consultez le chapitre H « Pannes et solutions ». E.1 Alarme du pressostat La pression négative de la chambre de combustion est mesurée et vérifiée. Si la pression négative est hors des limites, l’écran affiche le message « AlAr dEp », le poêle arrête automatiquement l’approvisionnement en granulés dans le pot de brûlage et lance la phase d’arrêt. Mesures à prendre : 1.
Éteignez le poêle avec la touche P4 (marche/arrêt).
La température des gaz de conduit de fumée et de la fumée est mesurée en permanence. Si ce capteur est endommagé ou débranché, l’écran affiche « AlAr sond », le poêle interrompt automatiquement l’approvisionnement en granulés dans le pot de brûlage et lance la phase d’arrêt.
Mesures à prendre : 1.
Éteignez le poêle avec la touche P4 (marche/arrêt).
Éteignez le poêle avec la touche P4 (marche/arrêt).
Si la température devient trop élevée, l’écran affiche le message « RiS ». Pour régler la température à un niveau de fonctionnement normal, le poêle réduit automatiquement l’approvisionnement en granulés dans le pot de brûlage au minimum et fait automatiquement passer le ventilateur d’extraction de fumées à la vitesse maximum.
Si la température ne baisse pas voire augmente, le poêle interrompt l’approvisionnement en granulés vers le pot de brûlage et lance la phase d’arrêt. L’écran affiche alors le message « AlaR HottEmp ». Pour plus de protection, le poêle est équipé d’un troisième capteur de température qui mesure la température des gaz de conduit de fumée et la température ambiante. Lorsque ce capteur détecte une température trop élevée, l’alimentation électrique de la trémie à granulés est automatiquement coupée et le poêle s’arrête. L’écran affiche alors le message « AlaR Sec ». Mesures à prendre : En présence de ces indications et alarmes, reportez-vous au chapitre H « Pannes et solutions ». e.5 aLarme de coupure de courant Lorsque l’alimentation électrique du poêle est temporairement coupée, l’écran affiche le message « Alar no rEtE », le poêle interrompt automatiquement l’approvisionnement en granulés dans le pot de brûlage et lance la phase d’arrêt. Mesures à prendre : 1.
Éteignez le poêle avec la touche P4 (marche/arrêt).
Nettoyage de la hotte
Toutes les 2 semaines
Nettoyage de la chambre de com- Toutes les 2 semaines bustion
Nettoyage du pot de brûlage
Avant chaque démarrage et après 2 jours de brûlage
Nettoyage du tiroir à cendres
Lorsqu’il est plein et avant chaque démarrage
Vérification de l'étanchéité de la Deux fois par an, dont la première fois au porte coupe-feu début de la saison
Nettoyage de la trémie à granulés Une fois par mois et de la vis en auge La fréquence de nettoyage exacte doit être augmentée lorsque les granulés utilisés ne sont pas de bonne qualité.
Avant de commencer les activités d’entretien ou de nettoyage, le feu doit
être complètement éteint et toutes les surfaces du poêle doivent avoir suffisamment refroidi. • Le non respect des procédures d’entretien peut causer des dysfonctionnements, des dommages irréparables au poêle ou des blessures corporelles. • Le conduit de fumée doit toujours être propre car les dépôts de suie ou de résidus non brûlés peuvent l’obstruer. L’accumulation des dépôts de suie ou des résidus peut même s’enflammer et créer des situations dangereuses. • Faites ramoner et nettoyer le conduit de fumée en respectant la législation locale et/ou les prescriptions de votre compagnie d’assurance. En l’absence de législation locale et/ou de prescriptions d’assurance: veillez à ce que tout le système (ycompris le conduit de fumée) soit vérifié et entretenu par un spécialiste agréé au moins deux fois par an (la première fois au début de la saison de chauffage). Si vous utilisez le poêle de façon intensive, faites nettoyer la totalité du système (ycompris le conduit de fumée) plus fréquemment. 1 3 74 Remplacer les pièces non mentionnées En cas de dommages signalés. dans ce manuel Brancher du poêle sur le conduit de fu- 2x par saison, la première fois au début mée/la cheminée de la saison de chauffage. Toute autre maintenance non mention- 1x par saison, la première fois au début née spécifiquement dans ce manuel de la saison de chauffage. (*) La fréquence indiquée est une fréquence minimale. La législation locale et/ou les prescriptions de votre compagnie d’assurance peuvent prévaloir si elles sont plus strictes. Si vous utilisez le radiateur intensivement, la cheminée doit être nettoyée plus souvent.
F.3 Opérations d’entretien
Illustration F1 Retirez le filtre de circulation d’air et nettoyez-le avec une brosse douce et un aspirateur une fois par mois. Pour retirer le filtre (voir également les illustrations F1 et F2) :
Nettoyez la vitre régulièrement. Le verre est résistant à la chaleur mais peut émettre des craquements lors de changements de température. Pour le nettoyage, utilisez un sprayde nettoyage courant et un mouchoir en papier. Voir l’illustration F3.
Avant de nettoyer la vitre de la fenêtre, assurez-vous qu’elle ait complètement refroidi! Illustration F5
Vérifiez que le poêle est complètement débranché.
Ouvrez la hotte avec les 2 boulons cylindriques. Voir l’illustration F4.
La chambre de combustion doit être nettoyée au moins une fois toutes les 2 semaines. 1. Illustration F7
Enlevez le pot de brûlage de son logement en le soulevant et en l’extrayant.
Voir l’illustration F6.
Le pot de brûlage a besoin d’être nettoyé au moins avant chaque démarrage et après deux jours de brûlage consécutifs.
Nettoyez le pot de brûlage uniquement lorsque le poêle est complètement froid !
F.3.7 nettoyage du tiroir à cendres
Le tiroir à centres doit être nettoyé lorsqu’il est plein et avant chaque démarrage. a
Le tiroir à cendres est placé sous le pot de brûlage. Vous pouvez l’extraire en le faisant glisser vers vous. Voir l’illustration F7.
Veillez à ce que les cendres ne soient pas au contact de matières combustibles (avec un sol en bois par exemple).
Nettoyez le tiroir à cendres uniquement lorsque le poêle est complètement froid !
F.3.8 vérification de l’étanchéité de la porte coupe-feu
Au moins deux fois par an mais aussi au début de la saison de chauffage, vérifiez le joint d’étanchéité de la porte de chargement et son aspect. Voir l’illustration F13. Faitesle remplacer par un technicien agréé Zibro si nécessaire. Utilisez uniquement des Illustration F13
pièces de rechange d’origine agréées par Zibro.
Vérifiez l’étanchéité de la porte coupe-feu uniquement lorsque le poêle est complètement froid !
F.3.9 nettoyage de la trémie à granulés et de la vis en auge
Vérifiez l’absence de sciure ou d’autres débris dans la trémie à granulés et dans la vis en auge une fois par mois. Voir l’illustration F14. Vérifiez que la trémie à granulés est vide. Nettoyez la trémie à granulés et la partie visible de la vis en auge avec un aspirateur. Illustration F14
Vérifiez que le poêle est complètement débranché.
H. Pannes et solutions
Vérifier le branchement de la prise
Le fusible de protection de la carte de circuit imprimé est grillé
Faire remplacer le fusible par un technicien agréé Zibro uniquement
Le panneau de commande est défectueux
Faire remplacer le panneau de commande réf. COM0241 par un technicien agréé
Le câble plat est défectueux
Faire remplacer le câble plat réf. COM0240 par un technicien agréé Zibro uniquement
La carte de circuit imprimé est défectueuse
Faire remplacer la carte de circuit imprimé réf. COM0231 par un technicien agréé
Le réservoir est vide
Remplir le réservoir
Le pot de brûlage est sale
Nettoyer le pot de brûlage. Voir le chapitre F.
Le capteur de température n’a pas détecté de seuil minimum de température pour démarrer
Vider le pot de brûlage et redémarrer si le problème persiste. Démarrer le poêle avec un allume-feu dans le foyer. Voir le chapitre D.1.1.2 Contacter un technicien agréé Zibro si le problème persiste.
L’igniteur est cassé
Faire remplacer l’igniteur réf. COM0234 par un technicien agréé Zibro uniquement
La température extérieure est trop faible
Vider le pot de brûlage et redémarrer si le problème persiste. Démarrer le poêle avec un allume-feu dans le foyer. Voir le chapitre D.1.1.2 Contacter un technicien agréé Zibro si le problème persiste.
Les granulés de bois sont humides
Utiliser uniquement des granulés de bois secs. Voir le chapitre D.12.
Le capteur de température est bouché
Faire remplacer le capteur réf. COM0239 par un technicien agréé Zibro uniquement
Le cycle de nettoyage horaire (30 sec.) n'est pas compatible avec les granulés utilisés
Le feu peut être éteint à un niveau de puissance minimum avec certains granulés. Utiliser d’autres granulés ou réduire l’orifice d'entrée de l'air de combustion.
La carte de circuit imprimé
électronique est cassée
Faire remplacer la carte réf. COM0231 par un technicien agréé Zibro uniquement
Le réservoir est vide
Remplir la trémie à granulés.
La vis en auge est bloquée
Débrancher le poêle, retirer la protection manuelle intérieure du réservoir, vider le réservoir et nettoyer correctement les parties visibles de la vis en auge. Replacer la protection manuelle et redémarrer.
Contacter un technicien agréé Zibro si le problème persiste.
Le poêle n’est pas alimenté en électricité
Vérifier le branchement de la prise
Le moteur de la vis en auge est endommagé
Faire remplacer le moteur réf. COM0232 par un technicien agréé Zibro uniquement
Consulter l’écran pour vérifier l’absence d’alarme
Le réservoir est vide
Remplir le réservoir
La vis en auge est bloquée
Débrancher le poêle, retirer la protection manuelle intérieure du réservoir, vider le réservoir et nettoyer correctement les parties visibles de la vis en auge. Replacer la protection manuelle et redémarrer.
Contacter un technicien agréé Zibro si le problème persiste.
Les granulés de bois ne sont pas de bonne qualité
Essayer des granulés de meilleure qualité.
Le paramètre de la phase
1 défini pour la carte de circuit imprimé est trop faible
L’approvisionnement en granulés de bois vers le pot de brûlage doit peut-être être ajusté par un technicien agréé Zibro uniquement
Consulter l’écran pour vérifier l’absence d’alarme
- Les trous de la grille du pot de brûlage sont bouchés et/ou le pot de brûlage contient trop de cendres et/ou est trop sale et doit être nettoyé. Voir le chapitre F.3.6. Cette intervention doit être réalisée par un technicien agréé Zibro uniquement : les tuyaux de l’échangeur à l’intérieur du poêle sont trop sales ; nettoyer les lames de l’extracteur et la spirale.
Le tube d’échappement/ conduit des gaz de conduit de fumée/cheminée est bouché
Faire nettoyer immédiatement le tube d’échappement/conduit des gaz de conduit de fumée/cheminée par un ramoneur agréé. Contacter un ramoneur agréé.
Le poêle présente des obstructions internes
Faire réviser le poêle par un technicien agréé Zibro uniquement
L’extracteur de fumées est endommagé
Les granulés de bois peuvent brûler par le conduit de cheminée avec un tirage naturel. Faire remplacer immédiatement le ventilateur (réf. COM0259) car cela peut
être nocif pour la santé. par un technicien agréé Zibro uniquement
Le ventilateur de recirculation de l’air continue de fonctionner lorsque le poêle est froid
Le capteur de température des gaz de conduit de fumée est cassé
Faire remplacer le capteur de température réf. COM0239 par un technicien agréé
La carte de circuit imprimé
électronique est cassée
Faire remplacer la carte réf. COM0231 par un technicien agréé Zibro uniquement
Présence de cendres par terre autour du poêle
Le joint de la porte est cassé, usé ou endommagé
Faire remplacer le joint réf. COM0244 par un technicien agréé Zibro uniquement
Les conduits de fumées et de gaz ne sont pas étanches à l’air
Ces interventions doivent être réalisées par un installateur agréé pour les cheminées uniquement : les conduits de fumées qui ne sont pas étanches à l’air peuvent
être dangereux pour la santé. Étanchéifier immédiatement le raccord (avec du silicone haute température) et/ou remplacer les tuyaux par des composants adaptés.
Le poêle s’éteint.
L’alarme « AlAr no rEtE » s’affiche
Vérifier la coupure de courant et redémarrer le poêle
Carte de circuit imprimé
électronique défectueuse
Faire remplacer la carte réf. COM0231 par un technicien agréé Zibro uniquement
La température ambiante requise par l’utilisateur final est atteinte
Il ne s’agit pas d'une erreur. Le poêle fonctionne à puissance minimale : il n’y a pas de problème
Un certain seuil de température de sortie des fumées a été atteint
Il ne s’agit pas d'une erreur. Le poêle fonctionne à puissance minimale : il n’y a pas de problème
La flamme du feu est de petite taille et orange, les granulés ne brûlent pas correctement et/ou la vitre devient (trop) vite noire.
Le poêle est dans un état permanent, l’écran affiche le message
Le tube d’échappement/ conduit des gaz de conduit de fumée/cheminée est bouché
Faire nettoyer immédiatement le tube d’échappement/conduit des gaz de conduit de fumée/cheminée par un ramoneur agréé. Contacter un ramoneur agréé.
L’extracteur de fumées est endommagé
Les granulés de bois peuvent brûler par le conduit de cheminée avec un tirage naturel. Faire remplacer immédiatement le ventilateur (réf. Com0259) car cela peut
être nocif pour la santé. Cette intervention doit être réalisée par un technicien agréé Zibro uniquement
Obstructions possibles du tube d’entrée d’air de combustion
Nettoyer le tube d’entrée d’air frais (voir l’illustration 6 au chapitre D.6.)
COM0233 par un technicien agréé Zibro uniquement
La carte de circuit imprimé
électronique est cassée
Faire remplacer la carte de circuit électrique réf. COM0231 par un technicien agréé
Le poêle est trop chaud
La température ambiante est trop élevée.
Ouvrir les portes des autres pièces. Si le problème persiste, contacter un technicien agréé Zibro.
Le poêle est trop chaud
Laisser le poêle refroidir puis le redémarrer. Si le problème persiste, contacter un technicien agréé Zibro.
Le ventilateur de recirculation de l’air ambiant est cassé
Faire remplacer le ventilateur réf.
COM0237 par un technicien agréé Zibro uniquement
Coupure de courant temporaire
Une panne de tension pendant le fonctionnement du poêle entraîne une surchauffe à l’intérieur du poêle. Laisser le poêle refroidir puis le redémarrer.
Le thermostat est cassé
Faire remplacer le thermostat réf.
COM0238 par un technicien agréé Zibro uniquement
Filtre à air bouché
Nettoyer le filtre (voir le paragraphe F.3.2)
La carte de circuit imprimé
électronique est cassée
Faire remplacer la carte de circuit électronique réf. COM0231 par un technicien agréé Zibro uniquement
Cause possible : température ambiante trop élevée. Ouvrir les portes des autres pièces. Si le problème persiste, contacter un technicien agréé Zibro.
Le poêle s’éteint.
L’alarme « AlAr HottEmp » s’affiche. La carte de circuit imprimé électronique est cassée
Faire remplacer la carte de circuit électronique réf. COM0231. Contacter un technicien spécialisé.
Le ventilateur de recirculation de l’air ambiant est cassé
Faire remplacer le ventilateur réf.
COM0237 par un technicien agréé Zibro uniquement
Faire vérifier que le capteur est raccordé à la carte de circuit imprimé par un technicien agréé Zibro uniquement
Le capteur de température de sortie des fumées est cassé
Faire remplacer le capteur réf. COM0239 par un technicien agréé Zibro uniquement
Le pot de brûlage doit être nettoyé
Le poêle fonctionne à puissance minimale.
Le ventilateur d’extraction des gaz de conduit de fumée fonctionne à vitesse maximale. Il n’y a pas de problèmes directs. Nettoyer le pot de brûlage dès que possible (voir le chapitre F.3.6)
Démarrage à froid lorsque la température de l’air ambiant est inférieure à
12ºC. L’igniteur ne peut pas atteindre la température souhaitée.
Utiliser les bâtonnets allume-feu BBQ pour allumer le feu. Continuer en redémarrant le poêle lorsque les bâtonnets brûlent.
Respecter la procédure normale.
La température ambiante
est inférieure à 0ºC Il ne s’agit pas d’une erreur. Le thermomètre ne peut pas mesurer et afficher de températures négatives.
Le poêle s’éteint.
L’alarme « AlAr Sond » s'affiche. à la vitre ne sont pas couverts par la garantie.
** Des substances hautement inflammables peuvent provoquer un feu incontrôlable avec de grosses flammes. Dans ce cas, n’essayez jamais de déplacer le poêle. Éteignez le poêle immédiatement. En cas d’urgence, utilisez toujours et exclusivement un extincteur de type B : à neige carbonique ou à poudre.
(****) Utiliser uniquement le combustible recommandé.
Nous vous informons que les notices d’utilisation et/ou d’installation sont disponibles sur notre site www.zibro.com/download.
Appareils de chauffage pour résidences
EN 60335-1 / EN 60335-2-102 EN 61000-3-2 / EN 61000-3-3 EN 61000-4-2 / 3 / 4 / 5 / 6 EN 61000-4-11 / EN 61000-4-13 EN 62233
Résultats certifiés par l’organisme notifié suivant :
IMQ Primacontrol S.R.L.
Notice Facile
