VQ257S - Magnétoscope DAEWOO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Magnétoscope VHS
Marque	DAEWOO
Modèle	VQ257S
Dimensions (L × H × P)	360 × 90 × 288 mm
Poids	3,85 kg
Alimentation	230 V ~ 50 Hz, 16 W
Système vidéo	VHS, vitesse VN (SP)
Formats couleur	PAL B/G, SECAM-L, MESECAM
Nombre de mémoires programmables	99 + AUX
Programmateur	8 programmations, 1 mois, VPS/PDC
Sortie HF	UHF CH 21-69 (canal 52 par défaut)
Fonctions principales	Lecture, enregistrement immédiat et différé, ShowView, OTR, arrêt sur image, ralenti variable, recherche d'index, saut CM, format 16:9, copie, montage
Connectiques	Antenne IN/OUT, EURO AV1 (péritel), prise décodeur
Télécommande	Oui (piles incluses)
Sécurité	Clé électronique (verrouillage des touches)
Entretien et nettoyage	Chiffon doux non pelucheux, éviter produits agressifs, alcool, abrasifs
Température de fonctionnement	5 – 35 °C, hygrométrie < 80 %
Précautions spéciales	Attendre 2 h après changement de température (condensation)

FOIRE AUX QUESTIONS - VQ257S DAEWOO

Comment brancher le magnétoscope au téléviseur ?

Branchez le câble d'antenne sur ANT. IN du magnétoscope, puis reliez ANT OUT à l'antenne du téléviseur. Pour une meilleure qualité, utilisez un cordon péritel entre EURO AV1 et la prise AV du téléviseur.

Comment régler l'heure et la date ?

Dans le menu principal, sélectionnez Réglage Magnétoscope puis Réglage Horloge. Utilisez les touches numériques pour entrer l'heure et la date, les touches ←/→ pour corriger, puis validez avec OK.

Comment programmer un enregistrement avec ShowView ?

Appuyez sur SVV+ pour ouvrir le menu ShowView. Entrez le code à 8 chiffres de votre revue TV. Choisissez le type (Unique, Hebdomadaire, etc.), vérifiez les horaires, activez avec OK et éteignez le magnétoscope.

Pourquoi l'enregistrement ne démarre-t-il pas ?

Vérifiez que la cassette a sa languette de protection intacte. Assurez-vous que les chaînes sont installées (page 5). Si la cassette est éjectée, elle est peut-être protégée. Collez un ruban adhésif sur l'encoche si nécessaire.

Comment nettoyer le magnétoscope ?

Utilisez un chiffon doux et non pelucheux. Ne jamais utiliser de produits agressifs, abrasifs ou à base d'alcool. Évitez l'humidité et nettoyez l'extérieur seulement.

Comment utiliser la recherche d'index ?

En lecture, appuyez sur INDEX + ou INDEX - pour rechercher le début d'une séquence. Le magnétoscope bobine jusqu'au repère d'index, lit 6 secondes, puis continue. Appuyez sur PLAY pour arrêter sur la séquence voulue.

La télécommande ne fonctionne pas, que faire ?

Vérifiez les piles : insérez-les en respectant les polarités. Remplacez-les si nécessaires. Assurez-vous qu'aucun obstacle ne bloque le signal et que vous êtes à moins de 7 mètres du magnétoscope.

Comment copier une cassette d'un autre magnétoscope ?

Raccordez l'autre magnétoscope à la prise EURO AV1 du vôtre. Appuyez sur AV pour sélectionner l'entrée. Sur l'autre appareil, lancez la lecture ; sur le vôtre, démarrez l'enregistrement.

Comment activer la clé électronique ?

Appuyez sur la touche Clé électronique pendant environ 5 secondes. Les touches du magnétoscope sont verrouillées (les enregistrements différés restent actifs). Pour désactiver, appuyez à nouveau 5 secondes.

L'image est en noir et blanc, pourquoi ?

Le système couleur peut être mal réglé. Appuyez plusieurs fois sur la touche PAL/SECAM pour basculer entre AUTO, PAL, SECAM, MESECAM. Le réglage optimal dépend du programme diffusé.

MODE D'EMPLOI VQ257S DAEWOO

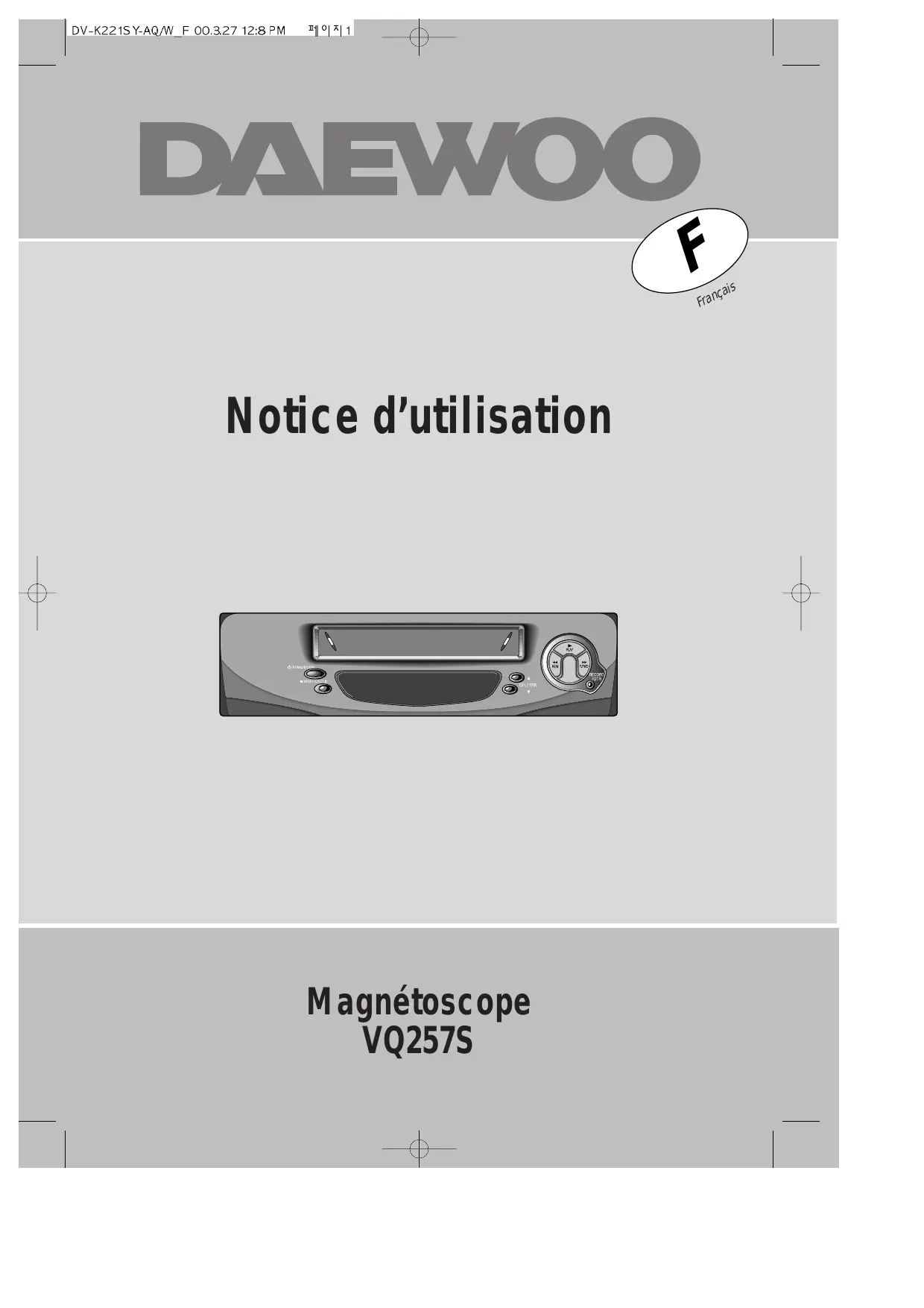

Notice d'utilisation

Magnétoscope

VQ257S

Ce qu'il faut SAVOIR

Conservez précieusement la carte de garantie et la facture de votre magnétoscope pour pouvoir bénéficier de la garantie le cas échéant.

Précautions d'emploi

Lisez attentivement la présente notice d'utilisation afin de vous familiariser avec les fonctions de ce magnétoscope haut de gamme DAEWOO. Vérifiez que la tension secteur de votre installation électrique correspond bien aux valeurs figurant sur la plaquette signalétique du magnétoscope. Installez votre magnétoscope et programmez-le en suivant scrupuleusement les instructions du présent chapitre et de « La première utilisation » (page 4).

... à garder l'appareil à l'abri de l'humidité ou de la chaleur afin d'éviter tous risques d'accordance ou d'électrisation.... à ne pas ouvrir l'appareil et à ne laisser le soin de réparations eventuelles qu'à des spécialistes.... à ne pas utiliser l'appareil froid immédiatement après l'avoir placé dans une piece chaude. Le magnétoscope et les cassettes peuvent en effet être sérieusement endommagés par la condensation. Attendez env. deux heures pour leur donner le temps de se réchauffer.... à installer l'appareil sur une surface plane et parfaitement stable.... à disposer l'appareil de sorte à permettre une bonne circulation de l'air tout autour.... à ne le nettoyer qu'avec des chiffons doux et non pelucheux en évitant tous produits agressifs, abrasifs ou à base d'alcool.... à débrancher immédiatement l'appareil de la prise secteur et à le faire examiner par un spécialiste en cas de dysfonctionnement, de bruits anormaux, de dégagement d'odeurs ou de fumée voire de déténnstration de liquide à l'intérieur.... à débrancher l'appareil de la prise secteur et à retarder le cable d'antenne en cas de non-utilisation prolongée ou en cas d'orage.

Consignes de sécurité

Ne pas tenter d'entretenir ou de réparer les composants de cet appareil. N'ouvrez jamais l'appareil. L'entretien ou les réparations doivent exclusivement être confiés à des spécialistes.

Cet appareil fonctionne en permanence. Pour interrompre son alimentation électrique, il ne suffit pas de l'éteindre (standby) ; il faut au contraire le débrancher de la prise secteur. L'enregistrement d'œuvres protégées par des droits d'auteur peut constituer une infraction au Code de la propriété intellectuelle.

Commander le magnétoscope

La télécommande 2 L'appareil, Affichages sur écran TV 3

La première utilisation

Installation du magnétoscope, branchement avec un décodeur ou un démodulateur. 4 Les réglages automatiques 5

Regarder une cassette

Lecture 6 Arrêt sur image, Recherche image variable, Ralenti variable, Recherche du début de nouvelles séquences (recherche d'index) 7 Lecture / Enregistrement au format grand écran 16:9, Le Saut CM.8

Enregistrer une cassette

Régler l'heure et la date 9 Enregistrement immédiat, Prolongation d'enregistrement OTR 10 Enregistrement différé à l'aide des codes ShowView 11

Autres fonctions

Programmation d'enregistrement normale 12 Liste des programmations, Modifier ou effacer des programmations 13 Horloge / compteur de bande, Temps de bande restant et durée d'enregistrement des cassettes, Accès à la position 0:00:00 du compteur, Mise à 0:00:00 du compteur 14 Langues des menus, Clé électronique, Cassettes, et 15

Installer de nouvelles chaînes

Installer des chaînes 16 Noms de chaînes 17 Ordonner les chaînes, Effacer des chaînes 18

Brancher et copier

Branchement au téléviseur avec un câble d'antenne (sans cordon péritel) 19 Copie, Montage de séquences 20 Mise en place Canal+ 21

Annexe

Avant de vous adresser à un spécialiste, Piles de la télécommande 22 Notice succincte pour les utilisateurs confirmés 23/24 Index - Caractéristiques techniques 25

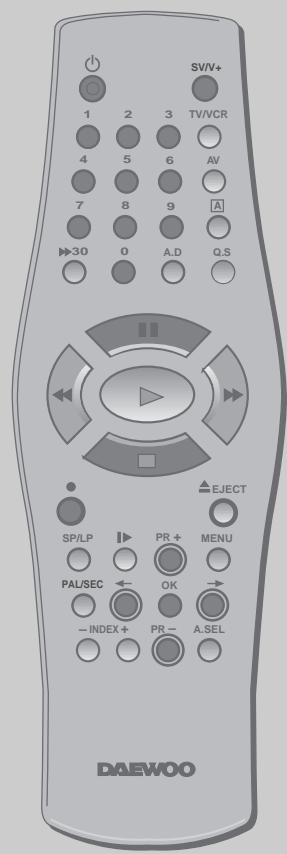

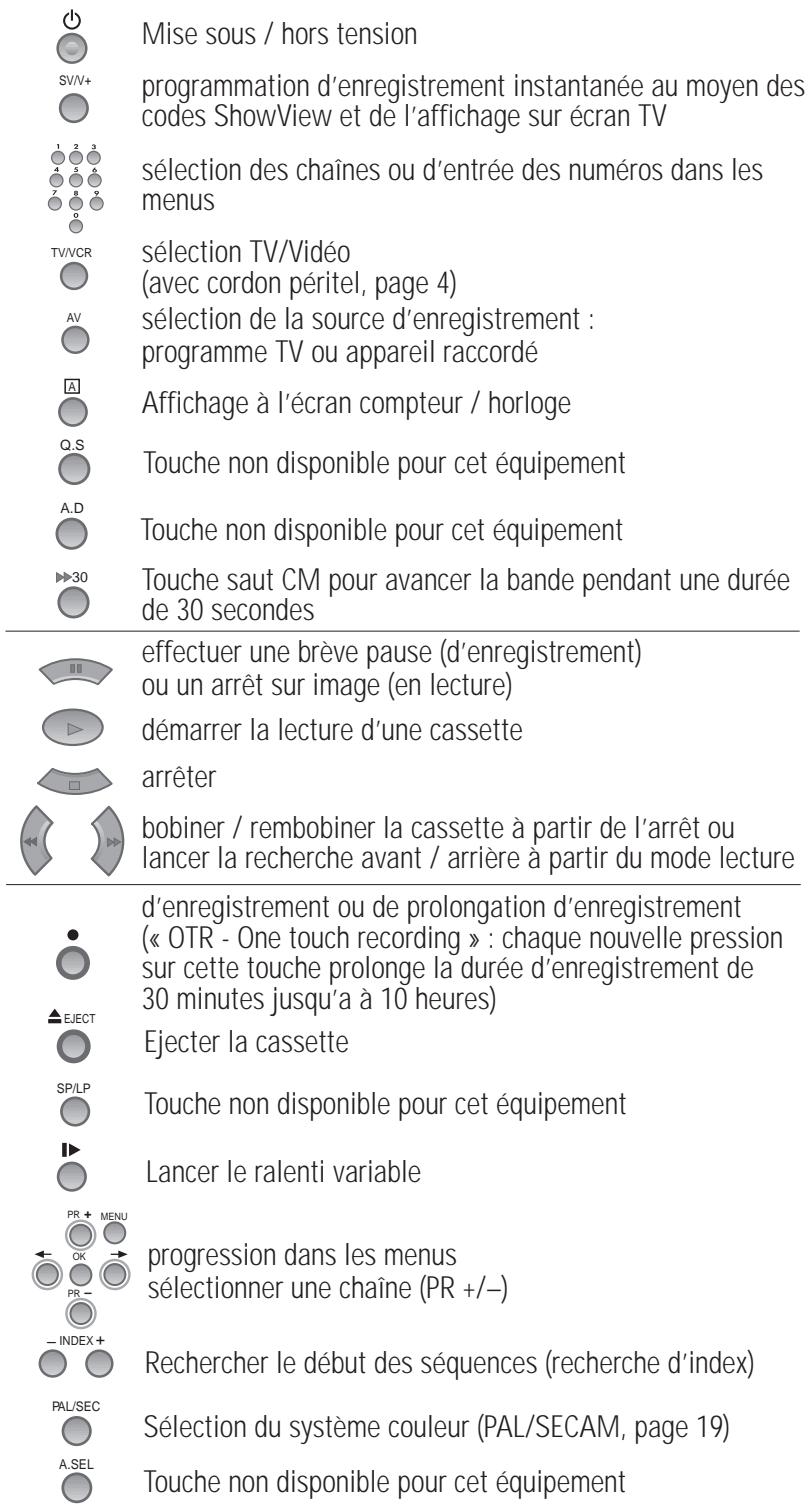

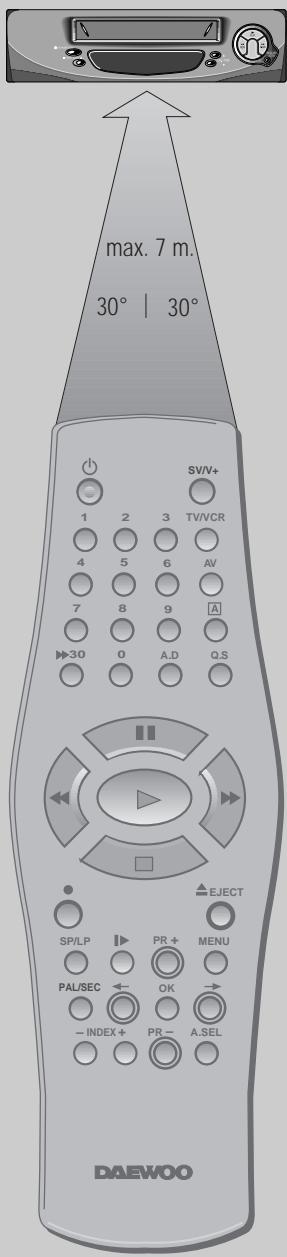

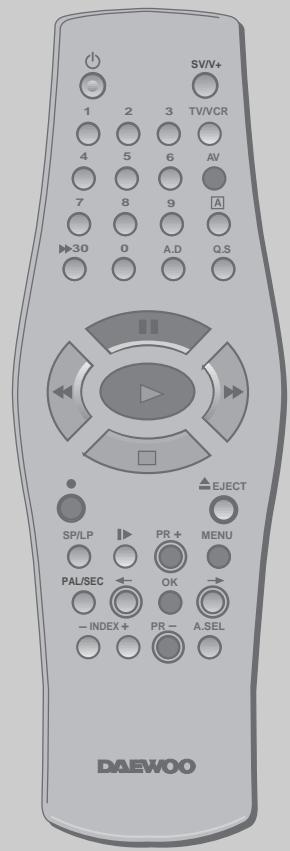

Vous trouvez sur les pages ci-après les touches de la télécommande nécessaires pour la commande des fonctions décrites. Vous y verrez également les affichages sur écran de votre téléviseur ou les messages de l'afficheur de votre magnétoscope. ShowView est une marque déposée et licenciée par Gemstar Development Corporation.

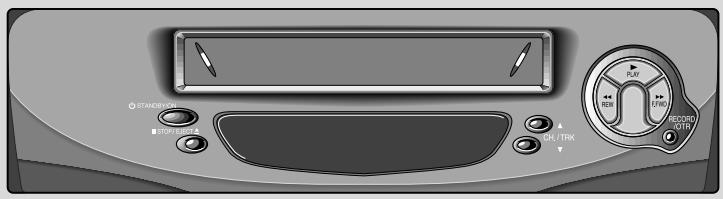

Le magnétoscope

Sur les pages ci-après, les touches nécessaires à la commande des fonctions sont activées.

Vous vous servirez bien sûr essentiellement à cet effet de la télécommande, mais les principales touches d'enregistrement et de lecture se trouvent aussi en façade de votre magnétoscope. Appuyez sur n'importe quelle touche pour mettre le magnétoscope sous tension.

Le magnétoscope

Appuyez sur n'importe quelle touche pour mettre le magnétoscope sous tension.

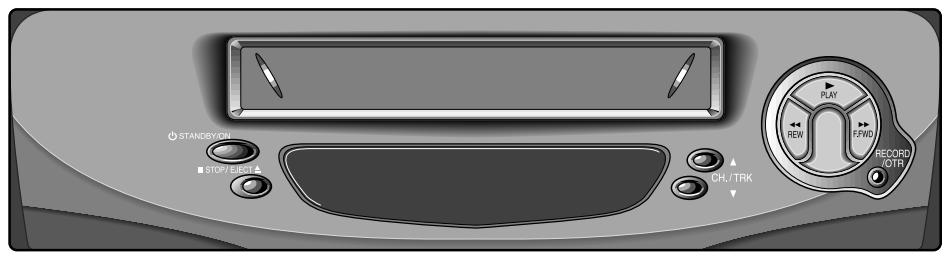

L'appareil

Mise sous tension / hors-tension

Touché d’arrêt et d’éjection de la cassette

Sélectionner une chaîne (programmée)

Enregistrer ou prolonger un enregistrement

(«IMM.» : chaque nouvelle pression sur cette touche prolonge la durée d'enregistrement de 30 minutes jusqu'à 10 heures)

Bobiner / rembobiner la cassette à partir de l'arrêt ou lancer la recherche avant / arrière à partir du mode lecture

Démarrer la lecture d'une cassette

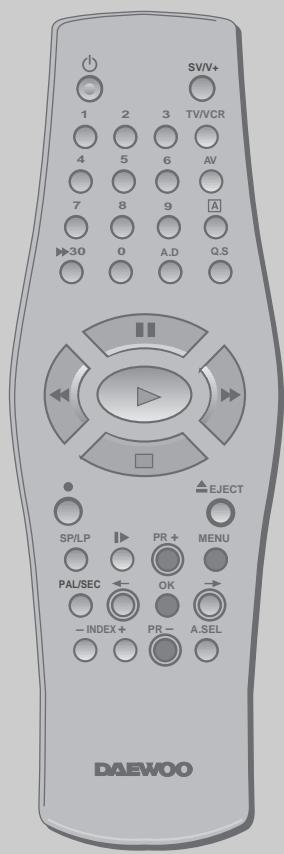

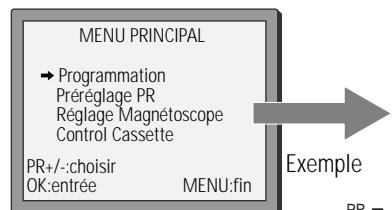

Affichages sur écran TV

Le système de menus interactifs de votre magnétoscope facilite l'accès aux fonctions particulières telles que l'installation des chaînes, le réglage de l'heure, etc.

Le menu "Control Cassette" apparait uniquement lorsqu'une bande a été insérée dans le magnétoscope.

Indication des touches à presser simplifie vos retrogRESSIONS dans les menus.

D'autres fonctions affichent toutefois aussi de brefs messages sur l'écran de votre téléviseur.

La première utilisation

Sur les pages ci-après, les touches nécessaires à la commande des fonctions sont activées.

Disposer le magnétoscope

Disposer à l'horizontale sur une surface plane et parfaitement stable en veillant à une aération correcte, à l'abri de l'humidité et de la chaleur, loin de champs magnétiques produits par des enceintes acoustiques, etc. Ne pas déposer dessus des objets lourds. Mise en place des piles dans la télécommande - page 22.

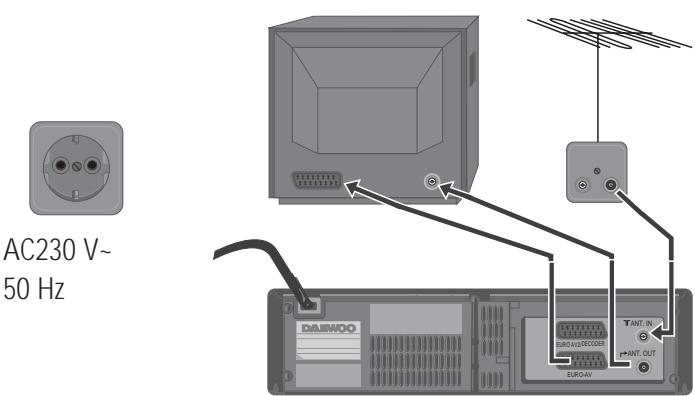

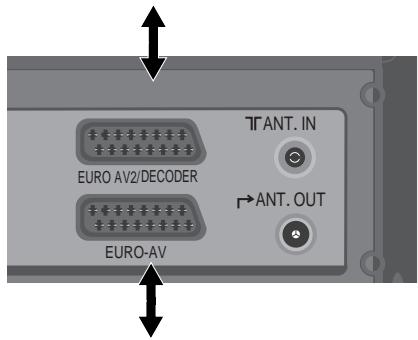

Installation du magnétoscope

Eteindre tous les composants avant de brancher ou débrancher les câbles de raccordement.

Retirer le câble d'antenne du téléviseur et raccordez-le à la prise « ANT. IN » de votre magnétoscope.

Reliez la prise « ANT OUT » du magnétoscope et la prise d'antenne du téléviseur au moyen du câble d'antenne court fourni.

Reliez la prise « EURO AV 1 » du magnétoscope et la prise AV du téléviseur à l'aide d'un cordon péritel (EURO-AV).

Outre un comportement élevé, ce cordon procure une qualité de son et d'image optimale. Ce cordon est disponible chez votre revendeur.

Sans cordon péritel, il vous faudra procéder comme expliqué au chapitre « Sans cordon péritel ». (ci-contre et page 19).

Vérifiez que la tension secteur de votre installation électrique correspond bien aux valeurs figurant sur la plaquette signalétique du magnétoscope.

Branchez le cordon d'alimentation dans la prise secteur et l'afficheur du magnétoscope s'allume.

Branchement d'un décodeur

connexions vous permettent de:

• regarder et enregistrer un programme sans distorsion; • enregistrer un programme tout en regardant la chaîne à péage (Canal+); • regarder un programme tout en enregistrant la chaine péage (Canal+).

Pour bénéficier des avantages du système de programmation ShowView pour les chaînes captées via votre antenne satellite, vérifiez que les branchements correspondent au schéma ci-dessous.

Reportez-vous également aux pages 13,16 et 17.

Vous pouvez également lancer "AUTO MEMO" dans le menu "PréRéglage canal → Auto Memo. Pour installer de nouvelles chaines et entre leur nom, voir pages 16-18.

Les réglages automatiques

Voilà l'image que vous voyez en allumant votre magnétoscope et votre téléviseur pour la première fois.

Sélectionnez la langue à l'aide des touches PR +/-

Appuyez sur OK pour déclencher l'installation automatique des chaînes « Auto Memo »

La « Auto Memo » installe toutes les chaînes reçues par votre antenne...

... et les ordonne de la façon usuelle dans votre pays. L'horloge est réglée automatiquement.

Pour que les chaînes se succèdent exactement dans le même ordre que sur votre téléviseur, poursuivez avec « Ordonner les chaînes » (page 18), sinon...

... sortez des réglages de base. Nous vous souhaitons beaucoup de plaisir avec votre magnétoscope.

Si, ne disposant pas d'un cordon péritel, vous ne pouvez voir cette image, cherchez-la au moyen de la recherche des chaînes de votre téléviseur (CH 52 - prière de consulter la notice d'utilisation du téléviseur). RF52 En cas de problèmes avec une chaîne sur ce canal, tapez un autre numéro de canal compris entre 21 et 69 au moyen des touches numériques (aussi page 21).

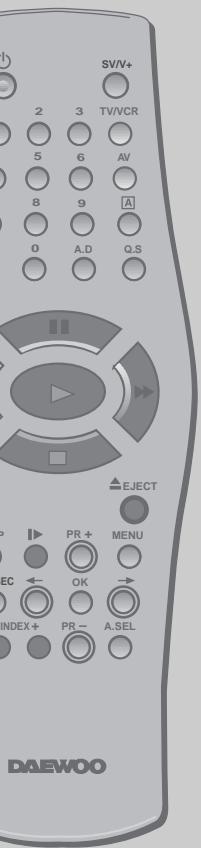

Une cassette

Le téléviseur et le magnétoscope sont allumés. Sur votre téléviseur, sélectionnez l'image en provenance du magnétoscope en tapant le numéro de la chaîne vidéo où en pressant la touche AV (audio/video).

Lecture

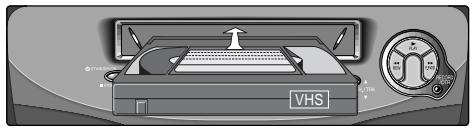

Chargez une cassette : insérez-la bien droit dans la fente sous une légère pression, avec les fenêtres vers le haut, jusqu'à ce que le magnétoscope l'avale automatiquement.

PLA

Démarrez la lecture.

P-07

Coupez la lecture.

17:15

Ejectez la cassette.

À partir de l'arrêt, bobinez ou rembobinez la cassette.

REW

Pas de couleur? (PAL/SECAM)-page 19. Appuyez sur TV/VCR pour voir l'image de votre téléviseur ou de votre magnétoscope (VCR) sur l'écran TV (magnétoscope raccordé au téléviseur par l'intermédiaire d'un cordon péritel). La lecture d'une cassette non munie de sa languette de protection (p. 15) démarre immédiatement. Une pression sur la touche PLAY permet systématiquement de revenir à la lecture normale. En arrêt sur image, en lecture accélérée ou au ralenti, aucun son n'est audible. Le tremblement des arrêts sur image peut éventuellement être atténué au moyen de PR +/- Les rayures horizontales de distorsion de l'image dues à une phase incorrecte (cassettes de mauvaise qualité, enregistrées sur d'autres magnétoscopes, etc.) peuvent éventuellement être limitées en cours de lecture réduites au moyen de PR +/- Le magnétoscope continue automatiquement la lecture dès que la pause dépasse 5 minutes. Horloge / compteur de bande / temps de bande restant - page 14. LECTURE NTSC sur une TV PAL. Si vous lisez des cassettes enregistrées au format couleur NTSC sur ce magnétoscope, vous pouvez les regarder sur une TV PAL.

Arrêt sur image

Arrêt sur image à partir du mode lecture.

Chaque pression sur cette touche permet de passer à l'image suivante.

L'indication "PLAY" clignote pendant la lecture.

Une pression sur la touche (LECTURE) permet de revenir systématiquement à la lecture normale.

Recherche d'image variable

Pendant la lecture, la recherche image est possible en deux vitesses avant ( ) ou arrêt ( ). La vitesse change à chaque pression sur cette touche.

Une pression sur la touche (LECTURE) permet de revenir systématiquement à la lecture normale.

Ralenti variable

Pendant la lecture, 6 vitesses de ralenti sont disponibles (1/15, 1/10, 1/5, 1/30, 1/25, 1/20, 1/15,...). La vitesse change à chaque pression sur cette touche.

Une pression sur la touche (LECTURE) permet de revenir systématiquement à la lecture normale.

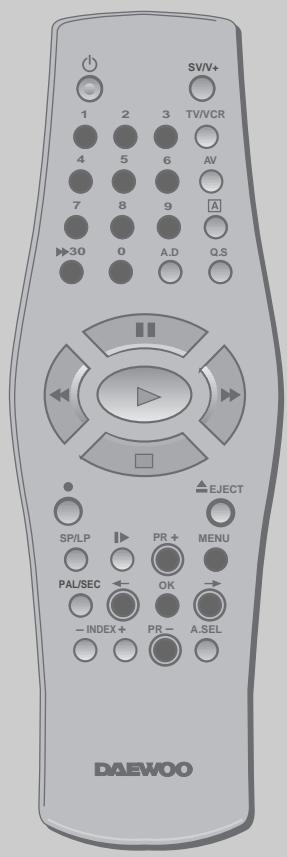

Recherche du début de nouvelles séquences (recherche d'index)

Recherche le début de nouvelles séquences avec INDEX + / -.

Le magnétoscope pose un repère électronique (index) au début de toute nouvelle série ou enregistrement différé. La recherche de ces index s'effectue avec INDEX + / -

FF VN INDEX 01

0:11:09

Voulez-vous rechercher les séquences en avant ou en arrière (+ / -) ?

Le magnétoscope bobine la cassette jusqu'au début de chaque série, passe en mode lecture pendant env. 6 secondes et bobine jusqu'à la série suivante.

Une fois arrivé à la série recherchée, appuyez sur (LECTURE).

REGARDER

une cassette

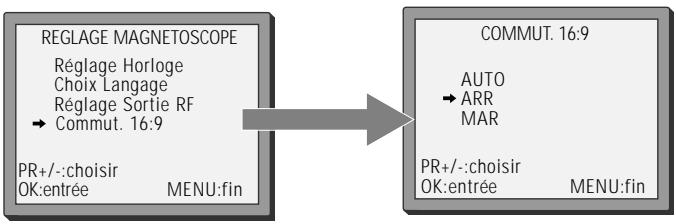

Lecture / enregistrement au format grand écran 16:9

Ce magnétoscope vous permet de regarder et d'enregistrer des programmes au format 16:9.

Réglage 16:9 -Auto: ce magnétoscope identifie le format d'enregistrement du programme (format grand écran 16:9 ou format TV normal 4:3) et lit le programme dans ce format. -MAR : pour enregistrer et lire le programme au format grand écran 16:9. -ARR : pour enregistrer et lire le programme au format TV normal 4:3. Si vous regardez une cassette enregistrée au format grand écran 16:9 avec ce magnétoscope, votre téléviseur doit être équipé de la fonction de commutation au format 16:9 et vous devez utiliser une prise Peritel A/V (audio/video) pour le raccorder au magnétoscope.

Touche CM skip (saut de publicité)

Lorsque vous appuyez sur la touche saut CM de la télécommande, la bande avance pendant une durée de 30 secondes.

Régler l'heure et la date

REGLAGE HORLOGE

Heure - - - -

Date -/-.

0-9 : réglage (heure)

← / → : corriger

MENU: fin

REGLAGE HORLOGE

Heure 11:41

Date 08/04/2000 (SAM)

0-9 : réglage (minute)

←/→ corriger

OK : entrée MENU : fin

Lancez le menu principal et sélectionnez

« Réglage Magnétoscope », puis « Réglage Horloge »

Allez jusqu'à l'emplacement à modifier puis corrigez.

Attendez une seconde après l'introduction d'un numéro à un chiffre.

Validez et sortie du menu.

Une cassette

L'installation des chaînes doit avoir été effectuée sur le magnétoscope (page 5). Le magnétoscope est allumé. À votre gré, sélectionnez sur votre téléviseur l'image en provenance du magnétoscope en tapant le numéro de la chaîne vidéo ou en pressant la touche AV (audio/video), regardez un quelconque programme TV ou arrêtez votre téléviseur.

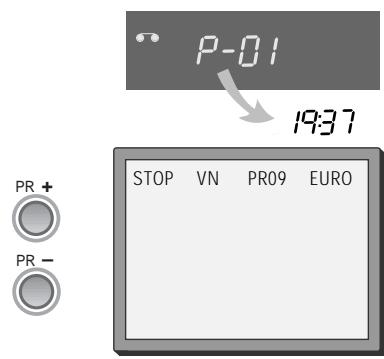

Enregistrement immédiat

Chargez une cassette munie de sa languette de protection (page 15).

Sélectionnez la chaîne que vous désirez enregistrer.

Démarrez l'enregistrement.

Une courte pause d'enregistrement est possible en cours...

L'indication "REC" clignote jusqu'à la fin de cette opération.

Le magnétoscope s'arrête automatiquement après une pause de 5 minutes.

Arrêtez l'enregistrement.

Prolongation d'enregistrement OTR (one touch recording)

Sélectionnez la chaîne. Chaque pression sur cette touche prolonge la durée d'enregistrement de 30 minutes.

Jusqu'à 10 heures d'enregistrement sont possibles.

Pour enregistrer à partir d'un appareil raccordé à une entrée, voir page 20/21. Pour désactiver la prolongation d'enregistrement, appuyez sur la touche (Stop) pendant env. 5 secondes. Si votre enregistrement n'apparait pas à l'écran de votre téléviseur, pressez la touche TV/VCR. « VCR » s'allume sur l'afficheur de leur magnétoscope. Horloge / compteur de bande / temps de bande restant - page 14 PAL/SECAM - page 19.

Un réglage correct de l'heure et de la date est indispensable pour pouvoir effectuer des enregistrements différés. Chargez une cassette munie de sa languette de protection (page 15) et offrant une durée d'enregistrement suffisante.

Enregistrement différé à l'aide des codes showview

SVN+

ShowView

Code ShowView 83077---

0-9 : Code ShowView

← : corriger OK: entrée

MENUFin

Lancez le menu ShowView.

Composez le numéro figurant dans votre revue TV à côté de l'émission que vous désirez enregistrer...

... et validez votre choix.

TYPE D'ENREGISTREMENT

→ Unique Hebdomadaire Quotidien (LUN-VEN) Quotidien (LUN-SAM) Quotidien (LUN-DIM)

PR+Z-choisn OK: entre

Choisissez le mode d'enregistrement : « Unique », « Hebdomadaire » ou « Quotidien »

et validez votre choix.

PROGRAMME (Unique)

PR 03 Heure Début 21:20 Heure Fin 22:20 Date 09/04(DIM) VPS/PDC MAR

← / → : corriger OK: entre

MENUFin

Pour modifier votre programmation, allez à l'endroit où vous avec /. Modifiez votre entrée avec PR + / - ou les touches numériques. Pour activer votre programmation, appuyez sur ou jusqu'à l'apparition d'OK: entrée à la dernière ligne du menu.

Validez vos choix.

Eteignez le magnétoscope.

Les signaux VPS/PDC sont diffusés par certains émetteurs pour permettre l'enregistrement à l'instant précis ou l'émission début réellement quel que soit son retard. L'heure de début d'émission étant l'heure VPS/PDC, il convient donc de l'entrer sans erreur. Si l'émetteur ne diffuse pas de signaux VPS/PDC, votre magnétoscope commence l'enregistrement à l'heure que vous avez programmée.

Pour débuter l'enregistrement à un autre moment ou n'enregistrer qu'une partie de l'émission, désactive VPS/PDC, sinon le magnétoscope n'enregistrera pas.

Si vous ne disposez pas des codes ShowView, effectuez une programmation normale, page 12. En cas d'erreur, revenez en arrière avec avc et recomposez le numéro. Si aucun numéro de chaîne ne s'affiche sous «PR» dans le menu de modification (3ème à partir du haut), c'est que votre magnétoscope ne connaît pas encore le numéro sous lequel est mémorisé l'émetteur en question. Introduisez-le, et il sera définitivement mémorisé pour vos futurs enregistrements. Pour enregistrer par ex. à partir d'un récepteur satellite raccordé, sélectionnez sous «PR» la mémoire programmable du récepteur ou bien «AV» (selon que le récepteur est raccordé par l'intermédiaire d'un câble d'antenne ou d'un cordon péritel). Laissez allumé le récepteur satellite avec le programme désiré. Le magnétoscope signale les recoupements d'enregistrements différés. Pour annuler l'enregistrement, appuyez sur le touche (Stop) pendant plus de 5 secondes. ShowView est une marque déposée et licenciée par Gemstar Development Corporation.

Fonctions

Un réglage correct de l'heure et de la date est indispensable pour pouvoir effectuer des enregistrements différés. Chargez une cassette munie de sa languette de protection (page 15) et offrant une durée d'enregistrement suffisante.

Programmation d'enregistrement normale

MENU

TYPE D'ENREGISTREMENT

Unique

Hebdomadaire

Quotidien(LUN-VEN)

Quotidien(LUN-SAM)

Quotidien(LUN-DIM)

PR+/:: choisir

OK: entree

MENU: fin

Lancez le menu principal et sélectionnez

PROGRAMMATION.

Choisissez le mode

d'enregistrement : « Unique »,

« Hebdomadaire » ou

«Quotidien».

... et validez votre choix.

PR +

PROGRAMME(Unique)

= -

HeureDebut---

Heure Fin

Date

Date VPS/PDC MAP

VPS/FDC MAR

PR+/: réglage (AV)

10-9 réglage (PR)

← / → : corriger

MENU: fin

Introduisez successivement :

le numéro de la chaîne, l'heure de début de l'émission, l'heure de fin de l'émission, la date de diffusion de l'émission, si ce n'est pas aujourd'hui. Le cas échéant, désactive le signal VPS/PDC (page 11).

Pour modifier votre programmation, allez à l'endroit voulu avec /.

Modifiez votre entrée avec PR + / - ou les touches numériques.

Pour activer votre programmation, appuyez sur ← ou → jusqu'à

l'apparition d'« OK : entrée » à la dernière ligne du menu.

TMR

Validez vos choix.

Eteignez le magnétoscope.

Attendez une seconde après l'introduction d'un numéro à un chiffre. En cas d'erreur, revenez à l'emplacement en question avec ← / → et corrigez votre entrée. Le magnétoscope signale les recoupements d'enregistrements différés. Faute de correction des horaires, il enregistrera intégralement la première des émissions programmées. Le magnétoscope éjecte toute cassette munie de sa languette de protection (page 15). Pour annuler l'enregistrement, appuyez sur la touche (Stop) pendant plus de 5 secondes.

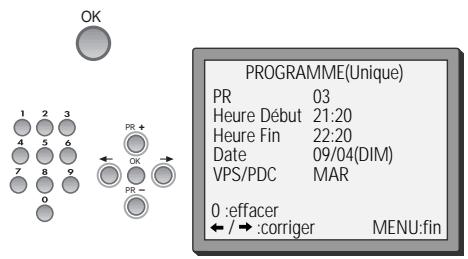

Liste des programmations - modifier ou effacer des programmations

Lancez le menu principal et sélectionnez « PROGRAMME »

Cherchez l'entrée que vous désirez modifier ou effacer.

Pour effacer cette programmation, appuyez sur la touche 0 et validez en pressant OK.

Pour modifier votre programmation,

allez à l'endroit voulu avec ← / →

Modifiez votre entrée avec PR + / - ou les touches numériques.

Pour activer votre programmation, appuyez sur ← ou → jusqu'à l'apparition d'« OK : entree » à la dernière ligne du menu.

Validez vos programmations en pressant OK et sortez du menu.

Autres fonctions

Le compteur fonctionne en temps réel à partir du chargement de la cassette. Attention : il ne s'agit pas nécessairement du début de la bande ! Les passages non enregistrés de la bande ne sont pas comptés. Lorsqu'on bobine au-delà de 0:00:00, le compteur poursuit avec valeurs négatives (par ex. -0:01:15).

Horloge / compteur de bande

1pression: heures et date+Etat actuel heures et date

2pression: Compteur+Etat actuel Compteur

3pression: Retour à l'image normale.

Si vous n'utilisez pas l'une des options «Lecture», «avance rapide» ou «rembobiner», le temps restant n'apparaîtra pas.

Temps de bande restante et durée d'enregistrement des cassettes

Dans le "MENU PRINCIPAL", CHOISISSEZ "Control cassette" (paramètres de la cassette.

Désirez-vous que le magnétoscope indique le temps de bande restant jusqu'à la fin de la cassette (afin de pouvoir évaluer approximativement la durée d'enregistrement disponible)?

Pour être sûr que le temps restant affiché est exact, sélectionnez la durée qui correspond à la cassette qui se trouve dans le magnétoscope en sélectionnant cette fonction jusqu'à ce que la durée correcte s'affiche.

Le temps de bande restant ne peut s'afficher que si une cassette est chargée.

Accès à la position 0:00:00 du compteur

Le magnétoscope bobine la cassette jusqu'à la position 0:00:00 du compteur et s'arrête.

Mise à 0:00:00 du compteur

Mettez le compteur à 0:00:00.

Langues des menus

Lancez le menu principal et sélectionnez

« Réglage Magnétoscope »,

puis « Choix Langue »

Choisissez votre langue.

La langue du menu change immédiatement.

Clélectronique

Appuyez sur cette touche pendant environ.

5 seconds.

Les touches de votre magnétoscope sont maintenant verrouillées, les enregistrements différés sont toutefois effectués normalement. Rangez la télécommande à un endroit sûr.

Pour désactiver la clé électronique, pressez à nouveau cette touche pendant env. 5 secondes.

Cassettes

N'utilisez que des cassettes de qualité marquées du logo VHS.

Poussière et humidité nuisent à vos cassettes. Veillez à les tenir à l'écart de champs magnétiques ou électriques, comme ceux que produisent, par exemple, des enceintes acoustiques et des moniteurs. Rangez toujours vos cassettes dans leurs boîtiers en prenant soin de les rembobiner à fond avant de les disposer bobine pleine vers le bas.

Pour protéger vos précieux enregistrements contre un effacement involontaire, cassez la languette prévue à cet effet.

Certaines cassettes sont également munies d'un volet de protection.

Pour réenregistrer une cassette démunie de sa languette de protection, collez un morceau de ruban adhésif sur l'encoche de sécurité.

Mise en veilleuse de l'afficheur

À l'arrêt du magnétoscope, la luminosité de l'afficheur diminue.

Arrêt automatique

En l'absence de réception d'une émission ou de lecture d'une cassette, le magnétoscope s'arrête automatiquement.

Installer de

NOUVELLES CHAINS

Le téléviseur et le magnétoscope sont allumés. Sur votre téléviseur, sélectionnez l'image en provenance du magnétoscope en tapant le numéro de la chaine vidéo ou en pressant la touche AV (audio/video). « AV » ne doit pas avoir été sélectionné (au moyen de la touche AV).

Installer des chaînes

Lancez le menu principal et sélectionnez « Prééglage PR. »

Sélectionnez « PréRéglage Manuel »

Choisissez une mémoire programmable vide. "----" or "P-xx"... L'idéal est d'opter pour un même numéro de chaîne sur le téléviseur et le magnétoscope.... et validez.

Cherchez la chaîne désirée.

Appuyez sur la touche pour faire apparaître l'image. Si ce n'est pas la bonne chaîne voire si l'image est perturbée, poursuivez la recherche.

Mémorisez la chaîne désirée dès que vous l'avez trouvée. Nom de la chaîne - voir à droite.

Recherche d'autres chaînes (en recommandant à partir du point 3 ci-dessus) ou organise du menu.

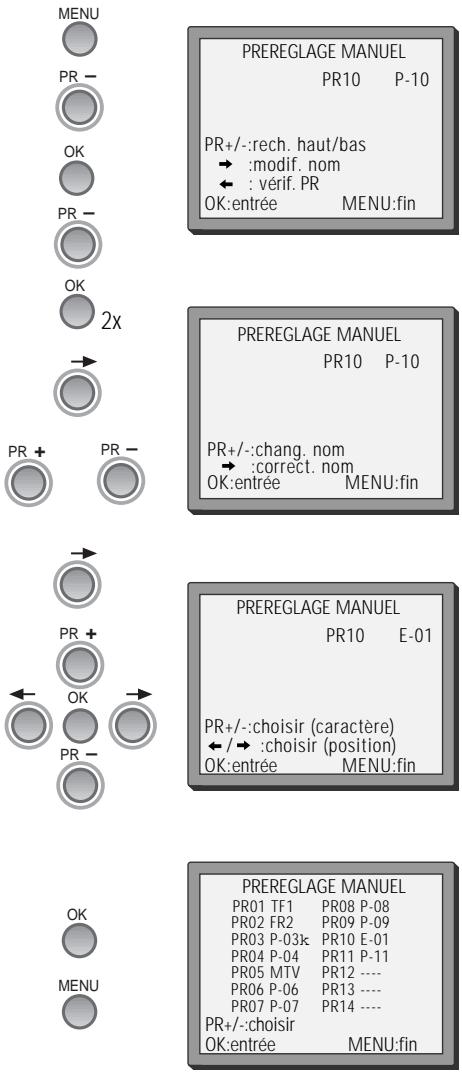

Noms de chaînes

Si votre magnétoscope n'affiche aucun nom de canal ou un nom de canal incorrect, vous pouvez résoudre ce problème facilement. Dans le menu "PREREGLAGE MANUEL.", sélectionnez : modif. nom".

Lancez ce menu s'il n'est pas déjà affiché à l'écran (comme sur la page ci-contre).

Sélectionnez « modif. nom ». Cherchez le nom dans la liste intégrée ou...

... ou sélectionnez « → correct. nom » puis entrez un nom à 4 chiffres.

Sélectionnez les lettres avec PR + / - passez à la position d'introduction suivante avec ← / →

Validez et sortie du menu.

La syntonisation automatique assure normalement un accord idéal des chaînes. L'accord fin est parfois utile dans les régions représentant de mauvaises conditions de réception. Sélectionnez la chaîne et ajustez-la au moyen de /. Mémorisez votre réglage en introduisant une nouvelle fois le nombre de la mémoire programmable. Pour installer toutes les chaînes disponibles dans toute région, voir page 5. Pour ordonner les chaînes ou les effacer, reportez-vous à la page 18.

Installer de NOUVELLES CHAINES

Ordonnez les chaînes

MISE EN PLACE PR.

Déplacer la chaîne sur la

MENUL6

MENU: TH

Sélectionnez la chaîne dont vous pouvez modifier le numéro.

Validez.

Déplacer la chaîne sur la

membre programmable

désirée.

Validez.

Effacer des chaînes

ANNULATION PR.

PRO1 TF1 PRO8 P-08

PRO2 FR2

PR03 P-03 PR10 P-10

PR04 P-04 PR11 P-11

PRO5MTV PR12----

PR06 P-06 PR13 ---- PR07 P-07 PR14

PRO/PT-017

: choiSIF 2019

: veII. PK.

innuier

Dans le menu principal et sélectionnez « Prééglage PR. », puis « Annulation PR. »

Recherche la chaîne (numéro de mémoire calculable) que vous désirez effacer.

Contrôlez l'image obtenue.

Effacez.

PRO3 P-03

• ATTENTION!

La touche 'OK' annulera ce PR. : vérif. PR. entrée MENU : fin

Si vous disposez d'un cordon péritel, pressez la touche AV sur tout téléviseur pour obtenir l'image en provenance du magnétoscope. Si vous ne disposez pas d'un cordon péritel, sélectionnez sur votre téléviseur la chaîne vidéo pour obtenir l'image en provenance du magnétoscope.

Branchement au téléviseur avec un câble d'antenne (sans cordon péritel)

Sans cordon péritel, le magnétoscope transmet l'image et le son (mono !) au téléviseur par l'intermédiaire du câble d'antenne. Sélectionnez sur votre téléviseur le canal vidéo du magnétoscope (canal 52 UHF réglé en usine).

Soignez l'accord en vue de l'obtention d'une image et d'un son d'une qualité optimale.

Après avoir effectué les opérations décrites au chapitre « Installation du magnétoscope » (page 4), allumez votre téléviseur.

Maintenez enfoncée la touche OK de la télécommande pendant au moins 5 secondes pour obtenir la mire du magnétoscope.

Utilisez la recherche des chaînes de votre téléviseur pour trouver la mire de votre magnétoscope. La manière de procéder figure dans la notice d'utilisation du téléviseur.

Une fois la mire trouvée, mémorisez-la sous le numéro de la chaîne vidéo du magnétoscope.

Pressez de nouveau la touche OK de la télécommande pendant au moins 5 secondes pour éteindre la mire.

Si l'image délivrée par le magnétoscope via le câble d'antenne est de mauvaise qualité parce qu'elle interfère avec une chaîne reçue sur le canal 52, vous pouvez désirer un autre canal : Recherchez sur votre téléviseur un canal libre situé entre 21 et 69.

Lancez le menu principal et sélectionnez « Réglage Magnétoscope », puis « Réglage Sortie RF ».

Tapez le numéro du canal libre.

Quittez le menu.

Sélection du système couleur TV : ce magnétoscope peut lire et enregistrer des programmes retransmis par le système TV PAL ou SECAM. En général, le magnétoscope sélectionne automatiquement le système qui convient (sauf MESECAM), lorsque le bouton PAL/SEC est commuté sur "AUTO". Si le programme (film en couleur) est diffusé en noir et blanc, appuyez (plusieurs fois) sur le bouton PAL/SECAM, puis effectuez la sélection. À l'écran, vous voyez SECAM>, PAI>, MESECAM>, SECAM>, SECAM>.... En fonction du système TV utilisé par le programme, il se peut que "PAL" s'affiche à la place de "AUTO". Si l'image délivrée par le magnétoscope via le câble d'antenne est de mauvaise qualité, l'accord fin du téléviseur peut éventuellement permettre une amélioration (consultez la notice d'utilisation de votre téléviseur).

BRANCHER

et copier

Éteindre tous les composants avant de brancher ou débrancher les câbles de raccordement.

Copie

autre magnétoscope décodeur pour la réception des chaines à péage (Canal +, page 4/21) caméoscope platine laser récepteur satellite (page11)

TELEVISEUR (autre magnétoscope)

Pour copier une cassette d'un autre magnétoscope, raccordez celui-ci à la prise EURO AV1 de votre magnétoscope et sélectionnez en pressant la touche AV.

Démarrez la lecture sur l'autre magnétoscope et l'enregistrement sur le yourselves.

Pour copier une cassette sur un autre magnétoscope, raccordez celui-ci à la prise EURO AV.

Sur l'autre magnétoscope, sélectionnez l'entrée (« AV ») et démarrez l'enregistrement.

Sur votre magnétoscope, recherchez la série que vous désirez copier et démarrez la lecture.

Montage de séquences

Pour réaliser votre propre film à partir de séquences tournées, par exemple, avec un caméscope, utilisez la fonction d'assemblage perpétuel des raccords sans altération de l'image :

Servez-vous des modes lecture (pages 6/7) pour rechercher l'emplacement où vous désirez insérer (copier) la nouvelle série.

Un peu avant ce point précis, commutez le magnétoscope en pause avec [ (ne pas l'arrêter!)

Maintenant, commencez directement l'enregistrement.

Vous obtiendrez les meilleurs résultats en démarrant juste avant la lecture de la cassette comportant la séquence à insérer.

Veuillez consulter également les notices d'utilisation des appareils raccordés.

Mise en place CANAL+ (paramètre principal)

Le décodeur est raccordé à la prise DECODER de magnétoscope. (page 4)

Pour Canal+ << Mise en Place C++>> doit être réglé sur "Canal+ MAR" pour être reconnu en tant que chaîne Canal+.

Mise en PLACE C+

→ PR01 TF1 PR02 FR2 PR03 P-03 PR04 P-04 PR05 MVT PR06 P-06 PRO7 P-07

PR+/choisir

: verif. PR

OK: MAR/ARR

PR08 P-08 PRO9 P-09 PR10 P-10 PR11 P-11 PR12 ---- PR13 ---- PR14 ----

Appuyez sur la touche "Program-" et cherchez par la flèche du curseur, la place du programme, sur laquelle se déroule le programme chiffré:

MENUFin

Ensuite vous appuyez sur la touche OK pour mettre en marche "CANAL+".

Secteur

L'afficheur du magnétoscope ne s'allume pas ?

Le magnétoscope ne fonctionne pas ?

Enregistrement

ne démarre pas?

La cassette est-elle rue ou ejectée?

Lecture

Pas d'image ?

Image mauvaise ?

Arrêt de l'image mauvaise?

La télécommande ne fonctionne pas?

Généralités

Le magnétoscope refuse-t-il une cassette?

La cassette n'est pas bobinée/rembobinée, elle ne peut être lue ou enregistrée?

Les enregistrements différés ne s'effectuent pas correctement ?

Un grand bruit se produit-il quand la cassette est à l'arrêt pendant un certain temps?

Le message « ERR » apparaît sur l'afficheur ?

Le cordon d'alimentation n'est pas raccordé à la prise secteur. - De la condensation pourrait-elle s'être formée dans l'appareil à son passage de l'extérieur dans une pièce chaude ? Attendez que le magnétoscope et les cassettes soient « chambres »

• Une cassette est-elle chargée?
• La languette de protection de la cassette manque-t-elle? Collez un morceau de ruban adhésif sur l’encoche de sécurité (page 15).
• Pressez TV/VCR - « VCR » apparait sur l'afficheur du magnétoscope.
• Les chaînes ont-elles été installées sur le magnétoscope? (page 5)? La bande est-elle enregistrée?
• Si vous apercevez des raies horizontales de distorsion de l'image, régalez la phase au moyen des touches PR+/−
• La cassette est-elle de mauvaise qualité ou la bande distendue ? Essayez avec une autre cassette.
• Si vous ne disposez pas d'un cordon péritel, avez-vous correctement réglé la chaîne vidéo ? page 5/19.
• Essayez une autre cassette. Les têtes vidéo pourraient être encrassées. Dans ce cas, adressez-vous à votre revendeur.
• Appuyez à plusieurs reprises sur la touche □. Régler la qualité de l'arrêt sur image au moyen des touches PR + / -
• Les batteries sont-elles vides? Le magnétoscope est-il distant de plus de sept mètres?
• Y a-t-il un obstacle quelconque entre la télécommande et le magnétoscope?
• Avez-vous déjà chargé une cassette? Un symbole de cassette apparait sur l'afficheur.
• La cassette est déjà entièrement bobinée/rembobinée. La date et l'heure sont-elles correctement réglées (page 9)?
• Après un arrêt d'environ cinq minutes sans lecture ni enregistrement, le magnétoscope détend sa mécanique et coupe le moteur. C'est le signe de conditions anormales. Une simple pression sur une touche suffit généralement pour supprimer le problème et mettre le magnétoscope en veille.

Piles de la télécommande

Insérer les piles en respectant les repères de polarité « + » et « - »

Apportez votre contribution active à la protection de l'environnement et ramenez les piles vides à votre revendeur. Elles renferment en effet des matières toxiques et ne doivent donc pas être jetées aux ordures. N'employez que des piles absolument identiques, que vous retirerez de la télécommande en cas de non-utilisation prolongée du magnétoscope.

Lecture

Le téléviseur et le magnétoscope sont allumés. Sur votre téléviseur, sélectionnez l'image en provenance du magnétoscope en tapant le numéro de la chaîne vidéo ou en pressant la touche AV (audio/vidéo).

Démarrez la lecture.

Coupez la lecture.

À partir de l'arrêt, bobinez ou rembobinez la cassette.

Arrêt sur image à partir du mode lecture.

Chaque pression sur cette touche permet de passer à l'image suivante.

Une pression sur la touche (LECTURE) permet de revenir systématiquement à la lecture normale.

Pendant la lecture, la recherche image est possible en deux vitesses avant (▶▶) ou arrêtée (▲▲).

La vitesse change à chaque pression sur cette touche.

Une pression sur la touche (LECTURE) permet de revenir systématiquement à la lecture normale.

Pendant la lecture, 6 vitesses de ralenti sont disponibles (1/15, 1/10, 1/5, 1/30, 1/25, 1/20, 1/15,...). La vitesse change à chaque pression sur cette touche.

Une pression sur la touche (LECTURE) permet de revenir systématiquement à la lecture normale.

Voulez-vous rechercher les séquences en avant ou en arrière (+/−)?

Le magnétoscope bobine la cassette jusqu'au début de chaque séquence, passe en mode lecture pendant env. 6 secondes et bobine jusqu'à la séquence suivante.

Une fois arrivé à la séquence recherchée, appuyez sur (LECTURE).

Enregistrement immédiat

L'installation des chaînes doit avoir été effectuée sur le magnétoscope (page 5). Le magnétoscope est allumé. À votre gré, sélectionnez sur votre téléviseur l'image en provenance du magnétoscope en tapant le numéro de la chaîne vidéo ou en pressant la touche AV (audio/video), regardez un quelconque programme TV ou arrêtez votre téléviseur.

Chargez une cassette munie de sa languette de protection (page 15).

Sélectionnez la chaîne que vous désirez enregistrer.

Démarrez l'enregistrement.

Une courte pause d'enregistrement — et on continue...

Arrêtez l'enregistrement.

Prolongation d'enregistrement OTR (one touch recording)

Sélectionnez la chaîne. Chaque pression sur cette touche prolonge la durée d'enregistrement de 30 minutes.

Jusqu'à 10 heures d'enregistrement sont possibles.

Enregistrement différé à l'aide des codes showview

Un réglage correct de l'heure et de la date est indispensable pour pouvoir effectuer des enregistrements différés. Chargez une cassette munie de sa languette de protection (page 15) et offrant une durée d'enregistrement suffisante.

SVV+

Lancez le menu ShowView.

Composez le numéro figurant dans votre revue TV à côté de l'émission que vous désirez enregistrer...

... et validez votre choix.

Choisissez le mode

d'enregistrement :

... et validez votre choix.

Pour modifier votre programmation, allez à l'endroit voulu avec /

Modifiez votre entrée avec PR +/- ou les touches numériques.

Pour activer votre programmation, appuyez sur ← ou → jusqu'à

l'apparition d'OK : entrée » à la quatrième ligne du menu.

Validez vos choix.

Eteignez le magnétoscope.

Programmation d'enregistrement normale

Un réglage correct de l'heure et de la date est indispensable pour pouvoir effectuer des enregistrements différés. Chargez une cassette munie de sa languette de protection (page 15) et offrant une durée d'enregistrement suffisante.

MENU

Lancez le menu principal et sélectionnez « TYPE »

D'enregistrement

Choisissez le mode d'enregistrement :

« Unique », « Hebdomadaire » ou « Quotidien »

... et validez votre choix.

Introduisez successivement :

le numéro de la chaîne, l'heure de début de l'émission, l'heure de fin de l'émission, la date de diffusion de l'émission, si ce n'est pas aujourd'hui. Le cas échéant, désactivez le signal VPS/PDC (page 11).

Pour modifier votre programmation, allez à l'endroit voulu avec /.

Modifiez votre entrée avec PR +/- ou les touches numériques.

Pour activer votre programmation, appuyez sur ← ou → jusqu'à

l'apparition d'« OK : entrée » à la dernière ligne du menu.

Validez votre choix.

Eteignez le magnétoscope.

Accord fin (chaînes) 17

Antenne 4

Canal+ 4/17

Cassette munie de sa languette de protection 15

Chaine 5/16-19

Électronique 15

Compteur de bande 14

Condensation. Précautions d'emploi

EURO AV 4/20/21

Le Saut CM 8

Menu 3

Mire 19

Montage de séquences 20

Nettoyer. Précautions d'emploi

Numéro de mémoire programmable.... 5/16-19

OTR 10

PAL/SECAM 19

PDC 11

Peritel 4/20

Phase 6

Réglage de l'arrêt sur image 6

Satellite 9/20

Secteur 4/25

ShowView 11

Sortie antenne (RF) 5/17

Standby. Précautions d'emploi

Temps de bande restante 12

Touche TV/VCR 6/10

TV 16:9 8

VN (SP, Standard Play) 10-12

VPS 11

Dimensions

L/H/P 360× 90× 288mm

Poids 3.85 kg

Vidéo

Systeme VHS

Vitesses VN (SP)

Secteur

Tension AC 230V ~ 50Hz

Consommation 16 W

Généralités

Température 5 - 35°C

Hygrométrie < 80 %

Programmateur 8 programmations

1 mois, VPS/PDC

Système

Standard vidéo SECAM-L, PAL-B/G (MESECAM)

Gammes VHF 2-12,

UHF 21-69

CATV S1 - S41, x, y, z

(Hyperbande)

Memoires

programmables 99 + AUX

Sortie HF UHF CH 21-69(52)

Sous réserve de modifications techniques.
