MODE D'EMPLOI FRS-2431CAL DAEWOO

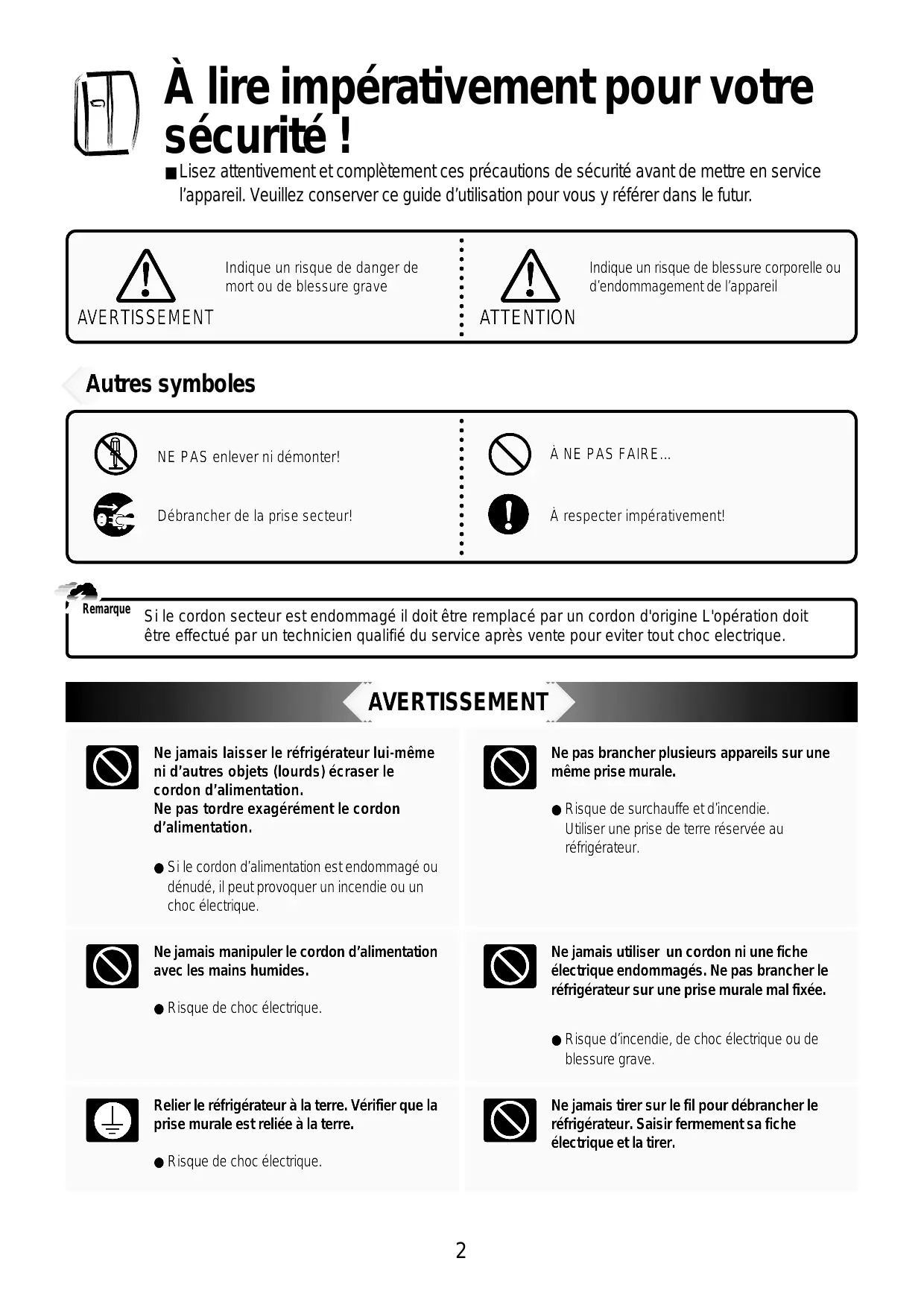

■ Lisez attentivement et complètement ces précautions de sécurité avant de mettre en service

l’appareil. Veuillez conserver ce guide d’utilisation pour vous y référer dans le futur.

Indique un risque de danger de mort ou de blessure grave

Indique un risque de blessure corporelle ou d’endommagement de l’appareil

Débrancher de la prise secteur!

À respecter impérativement!

Ne pas tordre exagérément le cordon d’alimentation.

Ne pas brancher plusieurs appareils sur une même prise murale.

● Risque de surchauffe et d’incendie.

Utiliser une prise de terre réservée au réfrigérateur.

● Si le cordon d’alimentation est endommagé ou

dénudé, il peut provoquer un incendie ou un choc électrique.

Ne jamais manipuler le cordon d’alimentation avec les mains humides.

Ne jamais utiliser un cordon ni une fiche

électrique endommagés. Ne pas brancher le réfrigérateur sur une prise murale mal fixée.

● Risque de choc électrique.

● Risque d’incendie, de choc électrique ou de

électrique et la tirer.

● Risque de choc électrique.

● Il risque d’être moins bien isolé, ce qui peut

● S’il est orienté vers le haut, il risque d’être tordu

provoquer un choc électrique.

exagérément ou endommagé, ce qui peut provoquer un choc électrique ou un incendie.

Ne jamais faire passer le cordon d’alimentation au-dessus d’un appareil de chauffage ni lui faire toucher un appareil de chauffage.

Vérifier qu’il n’y a pas de jeu dans la fiche branchée dans la prise murale.

● Elle risque d’être moins bien isolée et de

provoquer un choc électrique.

● Le cordon risque d’être endommagé et de

provoquer un choc électrique.

Ne jamais verser ni pulvériser d’eau dans le réfrigérateur (ni à l’intérieur, ni à l’extérieur).

Ne jamais placer de récipients contenant de l’eau ni aucun autre liquide sur le dessus du réfrigérateur.

● Il risque d’être moins bien isolé et de

● De l’eau risque de tomber dans le réfrigérateur

provoquer un choc électrique.

et de provoquer un choc électrique ou de l’endommager.

Ne pas laisser des enfants se suspendre aux portes du réfrigérateur.

Ne jamais déplacer ni retirer les étagères ni les balconnets s’ils contiennent des aliments ou des récipients.

● Il risque de tomber sur eux et de les blesser.

● Des récipients lourds (en verre, en métal, etc.)

risquent de tomber et de vous blesser, ou de casser les étagères en verre ou d’autres

éléments intérieurs. Ne jamais réparer, démonter ni modifier le réfrigérateur vous-mêmes.

Ne stocker ni gaz ni liquides inflammables dans le réfrigérateur.

● Risque de blessure corporelle ou

Ne jamais utiliser de gaz inflammables, de benzène, d’essence ni d’aérosol à proximité du réfrigérateur.

Si une fuite de gaz est détectée près du réfrigérateur ou dans la cuisine, ventiler immédiatement la pièce sans toucher la fiche

électrique ni le réfrigérateur.

● Risque d’incendie, d’explosion ou de blessure

● Risque de choc électrique ou de coupure

provoquée par des éléments métalliques tranchants.

Ne pas remplacer le fusible ni l’ampoule d’éclairage vous-même. Faire appel à un technicien.

Si le cordon d’alimentation est endommagé ou dénudé, appeler immédiatement un technicien.

Lors de la mise au rebut du réfrigérateur, enlever le joint des portes.

● Un enfant peut rester coincé et s’étouffer

dans un réfrigérateur abandonné.

Respecter cette consigne même si le réfrigérateur ne doit rester entreposé que quelques jours.

ATTENTION Débrancher le réfrigérateur quand il ne doit pas être utilisé pendant une période prolongée.

Ne jamais toucher des aliments ni des récipients, plus particulièrement en métal, avec les mains humides dans le compartiment congélateur.

● Risque d’engelures et de brûlures par le froid.

Ne jamais consommer d’aliments avariés ou détériorés.

Ne jamais placer de bouteilles ni de récipients en verre dans le compartiment congélateur.

● Les aliments conservés pendant une période

● Les récipients en verre et les bouteilles

prolongée peuvent être avariés ou détériorés.

peuvent se casser et provoquer des blessures corporelles.

Le réfrigérateur risque de glisser et de tomber s’il est tenu par un autre endroit.

Soulever les pieds réglables pour déplacer le réfrigérateur.

● Les pieds réglables peuvent endommager ou

rayer le sol. Pour déplacer le réfrigérateur sur une longue distance, fixer fermement les

éléments intérieurs avec du ruban adhésif. ● Sinon, ils risquent de s’entrechoquer et de se casser.

Guide d’installation

Ne jamais placer le réfrigérateur à un emplacement où de l’eau risque de s’accumuler facilement. Vérifier les points suivants avant de brancher le réfrigérateur. ● Utiliser impérativement une prise murale reliée à la terre pour brancher le réfrigérateur. ● Ne pas brancher le réfrigérateur avec d’autres appareils sur la même prise.

Ne pas utiliser de prise adaptateur ni de rallonge.

Ne pas laisser des appareils lourds écraser le cordon d’alimentation. ❈ Si un bruit étrange, une odeur chimique, une fumée, etc. s’échappent du réfrigérateur après son branchement, le débrancher

immédiatement et appeler un technicien.

❈ Attendre environ 5 minutes avant de rebrancher l’appareil afin de ne pas endommager le compresseur ni ses autres composants

❈ Attendre de 2 à 3 heures que l’intérieur soit suffisamment froid après le premier branchement pour placer des aliments dans le

Cette odeur s’estompe au fur et à mesure que le réfrigérateur fonctionne et que les portes sont ouvertes et fermées.)

Précautions d’utilisation

[Note] Ne pas placer de feuille de pense-bête (Post-it) ni aucun autre élément occultant sur la cellule photo-électrique.

Montre que le système de contrôle numérique fait fonctionner le réfrigérateur. (L’icône est toujours allumée quand le réfrigérateur fonctionne.) La désodorisant est active tant que le réfrigérateur fonctionne. La durée du filtre est d'environ 6 mois lorsque le voyant VERT NORMAL s'éteind il faut changer le filtre. Aprés le remplacement du filtre appuyer au moins 3 secondes sur le bouton [ ICE MAKER LOCK] et le bouton [LOCK] , le voyant NORMAL redevient vert. Les enfants risquent d’appuyer sur n’importe quels boutons du tableau de commande et de dérégler la température ou le fonctionnement du réfrigérateur. Une pression sur ce bouton permet d’empêcher ces désagréments en verrouillant la température et le fonctionnement du réfrigérateur. Pour désactiver le verrouillage, appuyer une nouvelle fois sur le bouton Verrouillage pendant plus d’une seconde.

Un bruit se fait entendre 2 á 3 secondes aprés l'arrivée de la glace lors de la fermeture de la vanne ceci est tout a fait normal.

Attendez 2 á 3 secondes et rappuyez sur le levier pour obtenir un complément d'eau ou de glace. Pour domir au calme alors que le réfrigérateur fait du bruit, appuyer sur le boutn Sommeil. Ce mode fonctionne pendant un maximum de 12heures, puis il revient au mode sélectionné préecédemment. Pour arrêter ce mode, appuyer une mouvelle fois sur le bouton. ll revient alors lá aussi au mode sélectionné précédemment.

ICE MAKER LOCK Pendant le nettoyage de la reserve de glace ou lors d'une non utilisation prolongée enlevez les glaçons et appuyez sur le bouton pour arrêter la fabrique de glace

● Les ampoules intérieures du réfrigérateur s’éteignent quand les portes sont ouvertes depuis plus de 10 minutes.

● Quand la porte du congélateur ou du réfrigérateur est ouverte depuis plus d’une minute, l’alarme de porte sonne

pendant 5 minutes à 1 minute d’intervalle.

Rétro-éclairage de l’écran LCD Le rétro-éclairage de l’écran LCD s’ALLUME pour vous aider à contrôler le tableau de commande dans certains cas;

● Quand vous branchez le réfrigérateur ● Quand vous appuyez sur un bouton (le rétro-éclairage est d’abord allumé, puis le mode du bouton est activé) ● Quand vous ouvrez une porte ❈ Si vous appuyez sur un bouton alors que le rétro-éclairage est ÉTEINT, seul le rétro-éclairage s’allume, ce qui

n’affecte pas d’autre mode de bouton.

Le rétro-éclairage de l’écran LCD s’ÉTEINT pour réduire la consommation d’électricité dans certains cas;

● 1 minute après le branchement du réfrigérateur ● 10 secondes après la fermeture d’une porte ● Quand aucun autre bouton n’est enfoncé pendant plus de 1 minute après une sélection de bouton ❈ Quand vous regardez l’écran LCD de côté ou d’en bas, et non bien en face, l’affichage (les lettres, les icônes et les

signes) peut sembler effacé ou estompé.

>>> Changement de température séquentiel <<<

Refroidissement et réfrigération accélérés

Pour accélérer la congélation, appuyer sur le bouton “SUPER FREEZER”(SUPER CONG.) ; l’icône “QUICK “(RAPIDE) s’allume et le mode s’enclenche. Appuyer une nouvelle fois sur le bouton pour arrêter ce mode.

● Ce mode s’arrête automatiquement et revient au mode sélectionné précédemment.

Par exemple) le réfrigérateur fonctionne en LOW MODE (mode BAS). --> Le mode SUPER REFRIGERATOR(SUPER RÉFR.) s’enclenche et s’arrête. --> Revient au LOW MODE (mode BAS)

● La température intérieure peut varier en fonction du

nombre de fois où la porte est ouverte, des aliments conservés, de la température ambiante, etc.

● Ce mode s’arrête automatiquement et revient au mode sélectionné précédemment.

Par exemple) le congélateur fonctionne en LOW MODE (mode

BAS)..--> Le modeSUPER FREEZER( SUPER CONG.) s’enclenche et s’arrête. --> Revient au LOW MODE (mode BAS)

Remarque Les aliments conservés dans le réfrigérateur peuvent geler si la température ambiante du réfrigérateur est inférieure à 5°C.

tirer le boitier en pressant le bas

Remplacement des lampes du refrigerateur

Haut du refrigerateur Œ

Enlever les cache-vis en dessous du boitier d'éclairage avec un petit tournevis

Pour la conservation des aliments courants

ˆ Compartiment produits frais

☞ Risque d’engelures (brûlures par le froid). ● Ne pas placer de médicaments, d’échantillons d’analyse, etc. dans le réfrigérateur. ● Ne pas placer de légumes dans le compartiment produits frais. Ils risquent de geler.

● Le casier à œufs peut être placé sur une étagère du réfrigérateur si nécessaire.

Ce casier peut être placé à un autre endroit plus pratique dans le réfrigérateur. (Ne pas utiliser ce casier pour la conservation des cubes de glace et ne pas le placer dans le compartiment congélateur.)

Conseils pour la conservation des aliments

Bien laver les aliments avant de les conserver.

” Compartiment produits frais/légumes

Voir page 8. Subdiviser et séparer les aliments en portions aussi petites que possible.

˝ Bac reserve de glace pour garder les glaçons

Placer les aliments qui contiennent de l’eau ou beaucoup d’humidité sur le devant des

étagères (à proximité de la porte).

Ô Étagère du congélateur

(verre trempé) Pour la conservation desproduits surgelés (viande, poisson, cremes) etc.

● S’ils sont placés à proximité de la

conduite d’air froid, ils risquent de geler.

Attendre que les aliments chauds ou brûlants refroidissent suffisamment avant de les mettre au réfrigérateur afin de réduire la consommation d’électricité et d’augmenter le pouvoir de réfrigération.

 Bac à aliments séchés du congélateur

Pour la conservation prolongée des aliments séchés (calmars séchés, anchois séchés, etc.)

Ò Casier à viande du congélateur

Pour la conservation de la viande, du poisson et de la volaille emballés dans une feuille d’aluminium ou sous film plastique.

Ú Balconnet du congélateur

Pour la conservation des surgelés. (Ne pas placer de crème glacée ni d’aliments destinés à être conservés longtemps dans le balconnet supérieur du congélateur.)

Æ Petit balconnet du congélateur

Pour la conservation des surgelés de petite taille.

ı Balconnet du réfrigérateur

Pour la conservation réfrigérée des aliments, du lait, des jus de fruit, des bouteilles de bière, etc.

˜ Guide de balconnet du réfrigérateur

Pour empêcher les aliments (de grande taille) placés dans le balconnet de tomber

¯ Support pour bouteilles de vins

vous stockez des fruits ou des legumes frais dans le compartiment 0°c ils peuvent être gelés. vous stockez du poisson dans le compartiment 0°c trop longtemps il peut se dégrader, il est préférable de le stocker dans le compartiment freezer.

● Ne placez pas les aliments trop près des bouches de ventilaltion pour ne pas gèner la circulation de l’air froid.

Utilisation du Distributeur

■ Choisissez EAU / GLACONS / GLACE PILEE selon votre désir.

● Pour votre sécurité ne jamais mettre les doigts ou des ustensiles à l'intérieur du distributeur.

● Si vous trouvez une couleur anormale à la glace appelez le S A V. ● Si pendant une heure aucun le distributeur n'est pas utilisé il retourne automatiquement à la position EAU.

● un bruit se produit lorsque les glaçons tombent dans la reserve.cela est tout à fait normal

● dans le cas ou la quantité de glaçons est insuffisante dans la réserve ils peuvent ne pas descendre, attendez que d'autres soient faits. ● si les glaçons ne descendent pas bien vérifiez que le distributeur n'est pas bouché.

Utilisation de la fabrique glace automatique

● 10 glaçons sont fabriqués en même temps et cela 7 à 8 fois par jour.si la réserve est pleine la fabrique s'arréte ● Un bruit se prduit lorsque les glaçons tombent dans la reserve.cela est tout à fait normal

Quand la fabrique ne fonctionne pas

Si les glaçons se collent entre eux et ne descendent pas

●Sortez la reserve et séparez les glaçons.

Si les claçons sont petits et se collent

● La quantité d'eau est insuffisante et a besoin d'être règlée appelez le S A V.

En cas de coupure de courant

● Les glaçons peuvent fondre et couler dans le congèlateur si une longue coupure est prévue retirez la réserve de glace videz les glaçons et remettez la réserve en place

TIP Ne pas rajouter des glaçons provenant d'un autre appareil n'utilisez que ceux qui sont fabriqués par lui même

( l'eau ne sécoule pas toute seule il faut vider le bac).

Ne jamais utiliser d’autres appareils

électriques à l’intérieur du réfrigérateur. Risque de choc électrique ou d’incendie.

※ Ne stockez pas les glaçons trop longtemps.

Attention à ne pas vous blesser lors du nettoyage de la réserve.

● Tenir les deux extrémités et soulever. ● 4e et 5e balconnets

➀ Enlever: enlever d’abord le guide de balconnet,

un chiffon doux, de l’eau et un détergent

Étagères du congélateur et du réfrigérateur

Arrière (compartiment moteur) ● Ouvrir suffisamment les portes, puis

Casier à légumes et casier à fruits Remarque ● Ne jamais utiliser d’essence, de

benzène, de diluant, etc. sous peine d’endommager des éléments.

La congélation et la réfrigération ne sont pas satisfaisantes.

Œ Le réfrigérateur est-il débranché ?

´ La température est-elle réglée sur SOFT MODE (Faible) ?

ˇ Le réfrigérateur est-il exposé à la lumière

directe du soleil ou y a-t-il un appareil de chauffage à proximité ?

¨ L’arrière du réfrigérateur est-il trop proche du mur ?

Les aliments gèlent dans le réfrigérateur.

Le réfrigérateur fait un bruit étrange

Odeurs ou émanations nauséabondes venant de l’intérieur

¨ Laisser un espace suffisant (au moins 10 cm) entre l’arrière du réfrigérateur et le mur. Œ Régler la température sur MIDDLE [Milieu]

Œ Le sol sur lequel repose le réfrigérateur

Œ Déplacer le réfrigérateur à un endroit où

´ L’arrière du réfrigérateur est-il trop proche du mur ? ˇ D’autres objets sont-ils en contact avec le réfrigérateur ?

ambiante est inférieure à 5°C. Les déplacer à un endroit où la température est supérieure à 5°C.

ˇ Placer les aliments à forte teneur en humidité sur le devant des étagères, à proximité de la porte.

´ Laisser un espace suffisant. ˇ Enlever ces objets.

ΠCouvrir les aliments ou les emballer.

´ Les nettoyer régulièrement. ou sans emballage ? Quand les odeurs s’imprègnent, il est ´ Les étagères et les balconnets ont-ils été salis difficile de les éliminer. par des aliments ? ˇ Les aliments sont-ils conservés trop longtemps ? ˇ Ne pas conserver les aliments pendant une période prolongée. Le réfrigérateur n’est pas un conservateur à aliments parfait ni permanent. Œ Les aliments sont-ils conservés sans couvercle

la porte est fermée et rouverte juste après, elle est difficile à ouvrir. De l’air chaud entre à cause de la différence de pression. Dans pareil cas, attendre une minute avant de rouvrir la porte.

● Quand le compresseur se lance ou s’arrête, le liquide

réfrigérant qui coule dans les conduites peut faire du bruit.

De l’eau semble couler dans le réfrigérateur.

dilatent en raison des changements de température, de tels bruits peuvent se faire entendre. ● Le

compresseur ou les ventilateurs de circulation d’air peuvent provoquer un bruit de fonctionnement. (Si le réfrigérateur n’est pas à niveau, ce bruit peut être plus fort.)

Bruit de fond ou bourdonnement

Givre en cond n satio

Du givre et/ou de la condensation peuvent se former dans les cas suivants;

● Quand la température est élevée et/ou l’humidité forte autour du réfrigérateur. ● Quand les portes restent ouvertes longtemps. ● Quand des aliments à forte teneur en humidité ne sont pas couverts ni emballés. ❈ Le même phénomène se produit quand on verse de l’eau froide dans un récipient en verre et que de la condensation se forme à la surface.

Du givre et/ou de la condensation se forment sur les parois et/ou à la surface des récipients dans les compartiments congélateur et réfrigérateur.

● L’ampoule d’éclairage dégage de la chaleur quand

Condensation sur le couvercle de l’éclairage intérieur

elle est allumée. Quand les portes restent ouvertes trop longtemps, de la condensation peut se former sur le couvercle de l’éclairage à cause de la différence de température.

Condensation à la surface du carénage

● Dans pareil cas, l’humidité ambiante est très élevée

autour du réfrigérateur.

Si la température ambiante dans laquelle le réfrigérateur fonctionne est basse (inférieure à 5°C), les aliments peuvent geler et le réfrigérateur peut fonctionner anormalement.

Dévisser le cache de la charnière du Dévisser le système de fixation de 3 ou 4 2 haut 3 tours. à l’aide d’un tournevis. Déconnecter les faisceaux électriques. Insérer un tournevis fin dans la fente latérale du cache pour l’enlever.

! Insérer un tournevis fin dans la fente latérale du cache pour l’enlever.

le système de fixation de 3

Soulever la partie avant de la 2 Dévisser ou 4 tours. 3 charnière pour enlever la porte. Déconnecter les faisceaux électriques.

(Attention: la porte peut tomber quand la charnière est enlevée.)

Refermer la porte et insérer l’ergot de la charnière du haut dans le trou du haut de la porte du congélateur. (Insérer d’abord l’arrière de la charnière dans la rainure de l’élément saillant, puis la faire rentrer dans le trou du haut de la porte.)

le système de fixation de la

3 Visser charnière de plusieurs tours. Connecter les faisceaux électriques et visser le fil de terre.

le système de fixation de la

3 Visser charnière de plusieurs tours. Connecter les faisceaux électriques et visser le fil de terre.

@ (Quand le sol sur lequel le réfrigérateur repose est inégal, les portes du congélateur et du réfrigérateur ne sont pas alignées.)

Si la porte du congélateur est plus basse que celle du réfrigérateur...

Ouvrir les portes, dévisser le cache Insérer un tournevis (plat) dans l’une des Dévisser légèrement les 3 boulons (1 1 fentes du pied réglable de gauche (bas 2 frontal et le tirer pour l’enlever. (Le 3 à gauche, 2 à droite) de la charnière. du congélateur) et faire tourner le pied cache est juste clipsé; il n’est pas (Ne pas les enlever complètement.) jusqu’à ce que la porte soit alignée. (Visser pour faire remonter la porte du congélateur ; dévisser pour la faire descendre.) ❈ Si l’étape 1 ne suffit pas à aligner la porte du congélateur, passer aux étapes suivantes.

maintenu par des vis sur un appareil neuf.)

Insérer une clé allen dans le trou de la vis d’ajustement et visser jusqu’à ce que la porte soit à niveau.) la porte est alignée

4 Quand correctement, visser fermement les boutons de la charnière et remonter le cache frontal. # $

Dévisser légèrement les 3 boulons

1 Insérer fentes du pied réglable de droite (1 à gauche, 2 à droite) de la 2 (bas du réfrigérateur) et faire tourner le charnière. (Ne pas les enlever pied jusqu’à ce que la porte soit alignée. (Visser pour faire remonter la porte du réfrigérateur; dévisser pour la faire descendre.)

❈ Si l’étape 1 ne suffit pas à aligner la porte du réfrigérateur, passer aux

Enlevez le papier noir de l'autocollant du support de filtre et fixez le support à un endroit adéquat.

Après avoir installé le réfrigérateur et/ou aligné les portes, fixer le cache frontal à l’aide des vis fournies (situées dans le casier à œufs).

WATER(EAU) sur le panneau de contrôle et maintenez appuyé pendant 2~3 minutes pour remplir le reservoir d'eau

(3011202000) ※Si le support n'est pas bien fixé enlevez le papier noir sur la bande autocollante et refixez. 2) Insérez le boitier dans le support.

6. Raccordement du tuyau d'eau au réfigerateur .

1) Enlever le capot de la boite de raccordement en bas à l'arrière de l'appareil. 2) Faire glisser l'ecrou sur le tube(attention au sens). 3) Insérez le tuyau dans la vanne, serrez l'écrou.(la vanne se trouve à droite dans le boitier de raccordement.) 4) Verifier si les tuyaux ont du jeu ou s'il y a des fuites, dans ce cas refaites les seraages. 5) Remise en place du boitier de raccordement. (le tuyau d'eau doit se trouver entre la rainure en bas du refrigerateur et le capot du boitier de raccordement) Caution

2) Verifier si le tube est plié ou pincé, si tel est le cas refixé le correctement pour eviter toute fuite d"eau.

Fastener A Water Tube

2) Verifiez à nouveau sur l'ensemble du circuit qu'il n'y a pas de fuites si besion replacez les tuyaux et ne bougez plus l'appareil.

Remplacement de la lampe 8

Utilisation des equipem ents interieurs9~11 Utilisation du distributeur11 Utilisation de la fabrique de glace automatique 12 Entretien et nettoyage13~14 Avant d’appelev un technicien... 15 Une anomalie? Ne vous inqutétez pas. Voici la répouse16 Préparation à l’installation17 Si le réfrigérateur ne passe pas par l’embrasure de la porte, procéder comme suit. 18~19 Mise à niveau du réfrigérateur et ajustement des portes (si nécessaire) 20 Installation de l'arrivée d'eau21~22
