DVG-5000N - Appareil électronique DAEWOO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur DVD
Marque	DAEWOO
Modèle	DVG-5000N
Dimensions (L x H x P)	430 x 76,5 x 277 mm
Poids	Environ 4,5 kg
Alimentation	AC 100-240V, 50/60 Hz
Consommation électrique	Moins de 25 W
Formats de disque pris en charge	DVD, Super-VCD, VCD, CD, MP3, CD-R, CD-RW
Sorties vidéo	Composite, S-Vidéo, Composante (Y, Cb, Cr)
Sorties audio	Analogique stéréo, numérique coaxiale, numérique optique
Fonctions spéciales	Dolby Digital, DTS, ambiophonie 3D, multi-angle, multi-langue, karaoké (2 micros), lecture zoom, répétition A-B, recherche temporelle
Type de laser	Laser semi-conducteur, longueur d'onde 650 nm
Système vidéo	NTSC / PAL / AUTO
Réponse en fréquence audio	20 Hz - 20 kHz
Rapport signal/bruit audio	≥ 90 dB (1 kHz, pondéré A, JIS)
Nettoyage	Chiffon doux et humide ; ne pas utiliser de nettoyants liquides ou en aérosol
Sécurité	Conforme FCC classe B ; laser de classe 1 ; ne pas ouvrir le boîtier
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; confier à un technicien qualifié
Contenu de l'emballage	Lecteur, télécommande, piles AAA, câble audio/vidéo, manuel d'utilisation
Garantie	1 an pièces et main-d'œuvre (selon conditions)

FOIRE AUX QUESTIONS - DVG-5000N DAEWOO

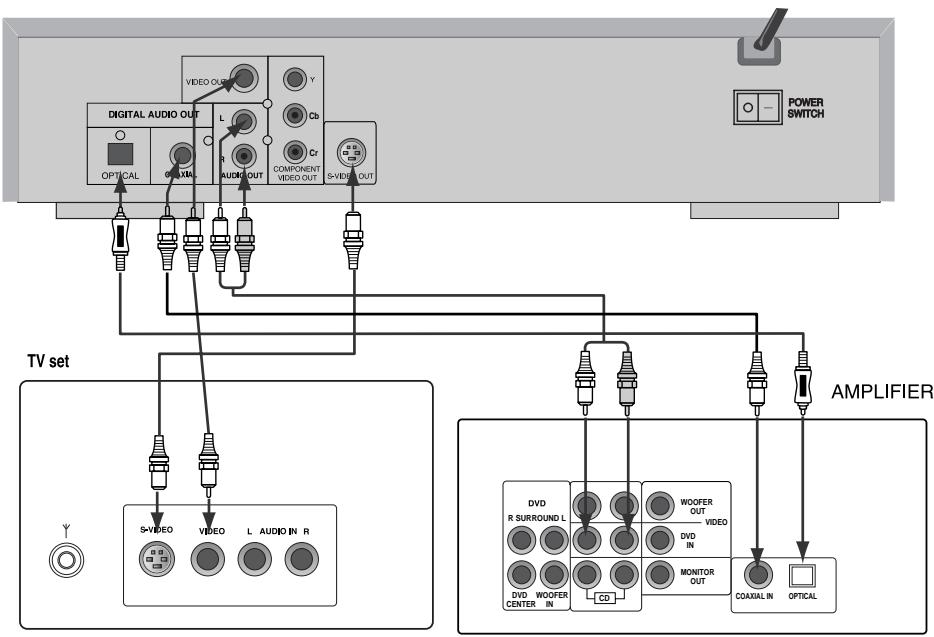

Comment connecter le lecteur DVD à un téléviseur ?

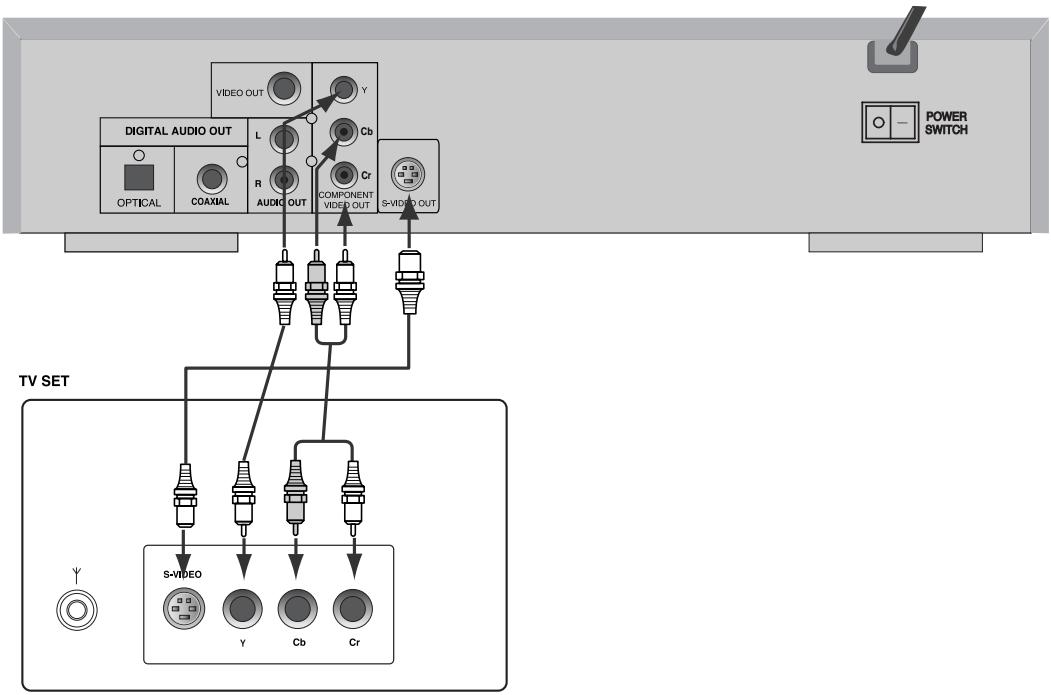

Utilisez un câble vidéo composite (RCA jaune) ou un câble S-Vidéo. Branchez les sorties aux entrées correspondantes du téléviseur. Si votre téléviseur dispose d'entrées composantes (Y, Cb, Cr), utilisez un câble composante pour une meilleure qualité. Assurez-vous de régler le système couleur (NTSC/PAL/AUTO) via la télécommande.

Pourquoi n'y a-t-il pas d'image ?

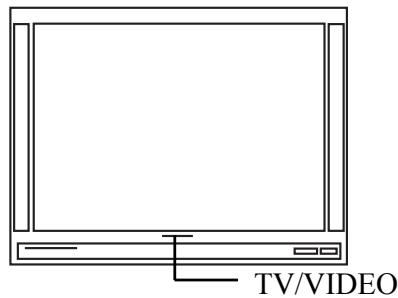

Vérifiez les branchements vidéo. Assurez-vous que le téléviseur est sur la bonne source (ex: AV). Vérifiez que le système couleur (NTSC/PAL) est réglé correctement. Si l'image n'apparaît pas, appuyez sur la touche 'V-MODE' de la télécommande pour basculer entre les modes vidéo.

Comment utiliser la fonction karaoké ?

Insérez un disque karaoké. Branchez un microphone dans la prise MIC 1 ou MIC 2. Utilisez les boutons MIC LEVEL et ECHO pour régler le volume et l'écho. Appuyez sur les touches numériques pour sélectionner les pistes. Vous pouvez aussi ajuster la tonalité vocale avec les touches '#' (augmenter) et 'b' (diminuer).

Quel est le code de région de ce lecteur ?

Le code régional de ce lecteur est la zone 1. Il peut lire les disques DVD portant la mention 'Région 1' ou 'Toutes les régions' (ALL). Les disques d'autres régions ne seront pas lus.

Comment nettoyer le lecteur ?

Débranchez l'appareil. Utilisez un chiffon doux légèrement humide pour essuyer le boîtier, le panneau et les commandes. N'utilisez jamais de nettoyants liquides, en aérosol, d'alcool ou de produits abrasifs. Pour la lentille, utilisez un disque de nettoyage spécial.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez qu'il n'y a pas d'obstacle entre la télécommande et le capteur. Remplacez les piles par des neuves (type AAA). Assurez-vous de pointer la télécommande vers le capteur avant de l'appareil dans un rayon de 7 mètres et un angle de 60 degrés.

Comment lire un CD MP3 ?

Insérez le disque MP3. Un menu apparaît avec l'arborescence des dossiers. Utilisez les touches de direction pour sélectionner un dossier, puis appuyez sur PLAY. Sélectionnez un fichier MP3 et appuyez sur PLAY pour démarrer la lecture. Vous pouvez aussi utiliser les touches numériques pour entrer le numéro de piste.

Comment régler le contrôle parental ?

Appuyez sur SETUP, allez dans PREFERENCES, puis PARENTAL. Sélectionnez le niveau souhaité (ex: 1 pour G, 8 pour Adultes). Pour changer le code, allez dans CODE et entrez l'ancien mot de passe (par défaut 3308) et le nouveau. Confirmez.

Que faire si le son est coupé ?

Vérifiez que la fonction MUTE n'est pas activée (appuyez sur MUTE pour rétablir). Assurez-vous que les câbles audio sont correctement branchés. Vérifiez que le volume du téléviseur ou de l'amplificateur est réglé. Si vous utilisez la sortie numérique, vérifiez le réglage SPDIF/RAW ou SPDIF/PCM dans le menu.

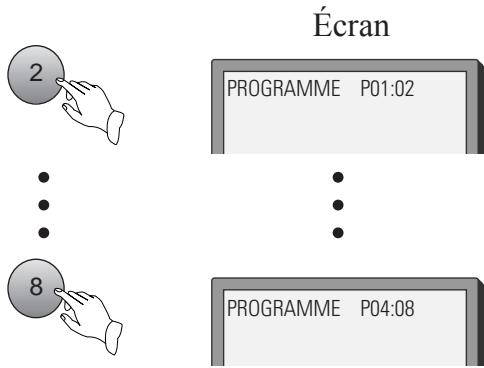

Comment effectuer une lecture programmée ?

Arrêtez la lecture. Appuyez sur PROGRAM. Entrez les numéros de pistes dans l'ordre souhaité à l'aide des touches numériques. Appuyez sur PLAY pour démarrer la lecture programmée. Pour annuler, appuyez sur STOP.

MODE D'EMPLOI DVG-5000N DAEWOO

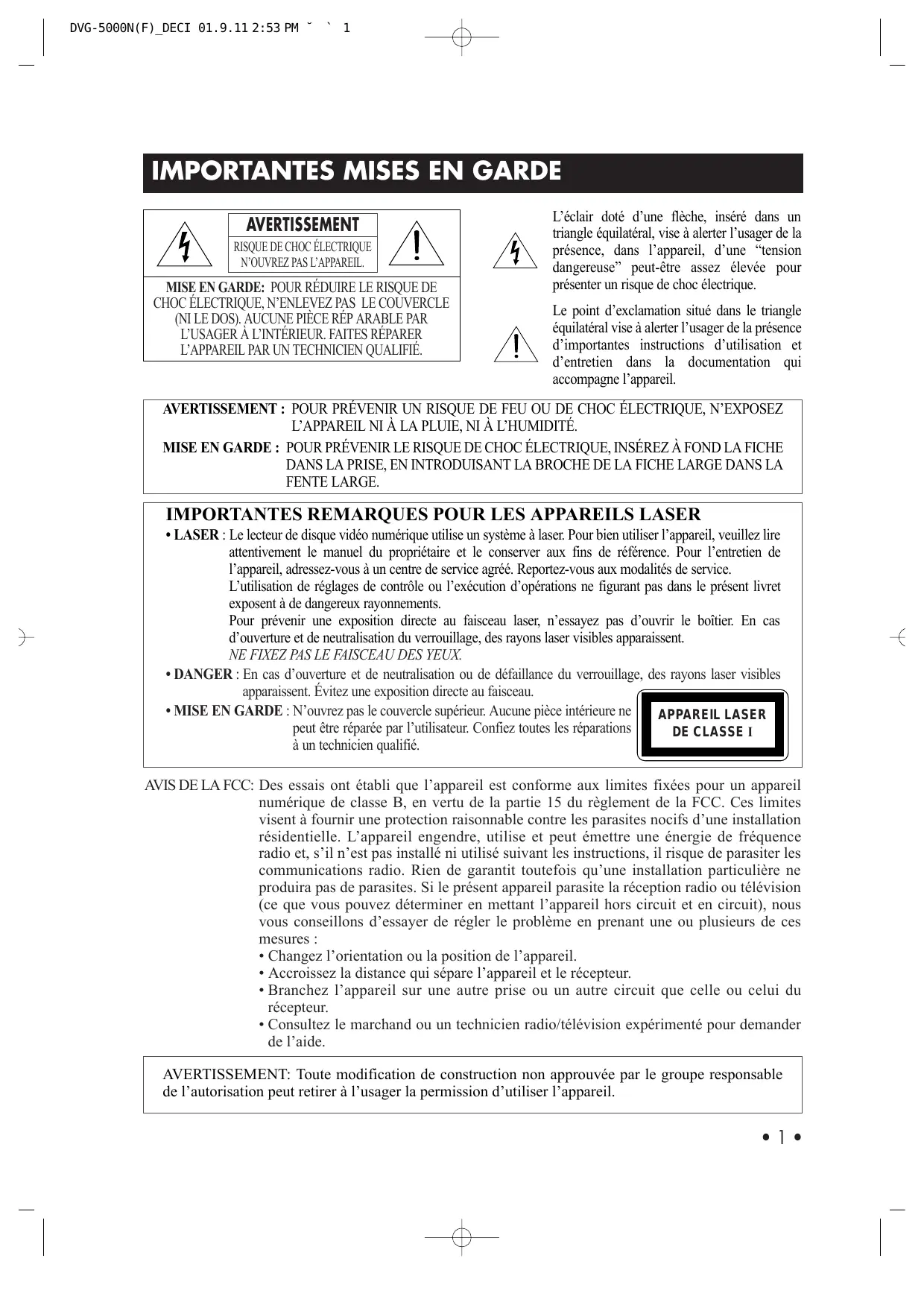

L'éclair doté d'une flèche, inséré dans un triangle équilatéral, vise à alerter l'usager de la présence, dans l'appareil, d'une "tension dangereuse" peut-être assez élevé pour présenter un risque de choc électrique.

Le point d'exclamation situé dans le triangle équilatéral vise à alerter l'usager de la présence d'importantes instructions d'utilisation et d'entretien dans la documentation qui accompagne l'appareil.

AVERTISSEMENT: POUR PRÉVENIR UN RISQUE DE FEU OU DE CHOC ÉLECTRIQUE, N'EXPOSEZ L'APPAREIL NI À LA PLUIE, NI À L'HUMIDITÉ.

MISE EN GARDE: POUR PRÉVENIR LE RISQUE DE CHOC ÉLECTRIQUE, INSÉREZ À FOND LA FICHE DANS LA PRESE, EN INTRODUISANT LA BROCHE DE LA FICHE LARGE DANS LA FENTE LARGE.

Important remarques pour les appareils LASER

• LASER: Le lecteur de disque vidéo numérique utilise un système à laser. Pour bien utiliser l'appareil, veuillez lire attentivement le manuel du contrôle et le conserver aux fins de référence. Pour l'entretien de l'appareil, adressez-vous à un centre de service agréé. Reportez-vous aux modalités de service. L'utilisation de réglages de contrôle ou l'exécution d'opérations ne figurant pas dans le présent livret expose à de dangereux rayonnements. Pour prévenir une exposition directe au faisceau laser, n'essayez pas d'ouvrir le boîtier. En cas d'ouverture et de neutralisation du verrouillage, des rayons laser visibles apparaissent. NE FIXEZ PAS LE FAISCEAU DES YEUX.

DANGER: En cas d'ouverture et de neutralisation ou de défaillance du verrouillage, des rayons laser visibles apparaissent. Évitez une exposition directe au faisceau.

• MISE EN GARDE : N'ouvre pas le couvercle supérieur. Aucune pièce intérieure ne peut être réparée par l'utilisateur. Confiez toutes les réparations à un technicien qualifié.

AVIS DE LA FCC: Des essais ont établi que l'appareil est conforme aux limites fixées pour un appareil numérique de classe B, en vertu de la partie 15 du règlement de la FCC. Ces limites visent à fournir une protection raisonnable contre les parasites nocifs d'une installation résidentielle. L'appareil engendre, utilise et peut émettre une énergie de fréquence radio et, s'il n'est pas installé ni utilisé suivant les instructions, il risque de parasiter les communications radio. Rien ne garantit qu'une installation particulière ne produit pas de parasites. Si le présent appareil parasite la réception radio ou télévision (ce que vous pouvez déterminer en mettant l'appareil hors circuit et en circuit), nous vous conseillons d'essayer de régler le problème en mettant en œuvre une ou plusieurs de ces mesures :

• Changez l'orientation ou la position de l'appareil.
• Accroissez la distance qui sépare l'appareil et le récepteur.
• Branchez l'appareil sur une autre prise ou un autre circuit que celle ou celui du récepteur.
• Consultez le marchand ou un technicien radio/télévision expérimenté pour demander de l'aide.

AVERTISSEMENT: Toute modification de construction non approuvée par le groupe responsable de l'autorisation peut retirer à l'usage la permission d'utiliser l'appareil.

Important MISES en GARDE (suite)

Nous avons conçu et fabriqué l'appareil pour assurer la sécurité personnelle. Une mauvaise utilisation expose à un choc électrique ou à un risque de feu. Les dispositifs de sécurité incorporés dans l'appareil vous protégeront si vous suivez les méthodes suivantes d'installation, d'utilisation et d'entretien. Tout transistorisé, l'appareil ne renferme aucune pièce que l'utilisateur pourrait réparer.

1 LISEZ les instructions

Avant d'utiliser l'appareil, lisez toutes les instructions de sécurité et d'utilisation.

2 Conservez les instructions

Conservez les instructions de sécurité et d'utilisation aux fins de référence.

3 Observez les MISES en GARDE

Observez toutes les mises en garde figurant sur l'appareil et dans les instructions d'utilisation.

4 SUIVEZ Les instructions

Suivez toutes les instructions d'utilisation.

5 Nettoyage

Avant le nettoyage, débranchez l'appareil de la prise murale. N'utilisez ni nettoyant liquide, ni nettoyant en aérosol. Utilisez un linge humide.

N'utilisez que des accessoires recommandés par le fabricant de l'appareil. Sinon, vous vous exposeriez à des dangers.

7 Eau et humidite

N'utilisez pas l'appareil près de l'eau, par exemple près d'une baignoire, d'une cuvette de lavage, d'un évier ou d'un bac à lessive, ni dans un sous-sol humide, ni près d'une piscine.

Ne placez pas l'appareil sur un chariot, un socle, un trépied, un support, ni une table. L'appareil risquerait de tomber, s'abîmant beaucoup et causant de graves blessures à un enfant ou à un adulte. N'utilisez l'appareil qu'avec un chariot, un socle, un trépied, un support ou une table recommends par le fabricant.

MISE EN GARDE CONTRE LES CHARIOTS

Il faut faire preuve de prudence pour déplacer un ensemble formé par l'appareil et un chariot. Des arrêts brusques, une force excessive et des surfaces irrégulières peuvent faire renverser cet ensemble.

9 Ventilation

Les fentes et les ouvertures du boîtier servent à ventiler et, ainsi, à assurer le fonctionnement fiable de l'appareil et à le protéger contre la surchauffe. Il ne faut ni obstruer, ni recouvrir ces ouvertures. Il ne faut pas les obstruer en plaçant l'appareil sur un lit, un sofa, un tapis ou toute autre surface analogue. Il ne faut jamais placer l'appareil près ou à proximité d'un radiateur. Il ne faut pas le placer non plus dans une installation encastrée, comme une bibliothèque ou une tablette, à moins qu'il n'y ait une bonne ventilation ou qu'on n'ait observé les instructions du fabricant.

10 Sources d'alimentation

L'appareil ne doit être alimenté que par le type de source d'électricité indiquée sur l'étiquette. Si vous n'êtes pas sûr du type de courant dont vous disposez chez vous, consultez votre marchand vidéo ou la Compagnie locale d'électricité. Pour les appareils conçus pour fonctionner sur piles ou à partir d'autres sources, reportez-vous aux instructions de fonctionnement.

11 Mise à la MASSE ou polarisation

L'appareil possède une fiche polarisée de courant alternatif de secteur (une lame en est plus large que l'autre). La fiche ne s'adapte dans la prise que d'une seule façon. Il s'agit d'un dispositif de sécurité. Si vous ne pouvez pas insérer la fiche à fond, essayez de la retourner. Si la fiche ne s'adapte toujours pas, communiquez avec votre électricien pour faire remplacer votre prise désuète. Pour prévenir les chocs électriques, n'utilisez cette fiche polarisée avec une rallonge, un réceptacle ou une autre prise que si vous pouvez insérer les lames à fond. S'il vous faut une rallonge, utilisez un cordon polarisé.

12 Protection du CORDON

Il faut acheminer les cordons d'alimentation en évitant qu'on puisse y marcher dessus ou que des objets placés sur ou contre eux puissent les pincer, en prêtant une attention particulière aux cordons, aux fiches, aux réceptacles et au point de sortie des cordons.

13 Éclairage

Pour une protection supplémentaire de l'appareil pendant un orage ou si vous laissiez l'appareil sans surveillance ou ne l'utilisiez pas avant longtemps, débranchez-le de la prise murale et débranchez l'antenne ou le système de cablingdistribution. Cette précaution préviendra les dégats que pouraient causer la foudre ou les surtensions de la ligne de secteur.

14 Plateau à disques

Tenez les doigts bien à l'écart du disque quand le plateau se referme. Vous pourriez subir une grave blessure.

15 SurchARGE

Ne surchargez pas les prises murales des rallonges, ce qui exposerait à des risques de feu ou de short électrique.

16 Penetration d'un OBJECT ou d'un liquide

Ne poussez jamais d'objets dans l'appareil par les ouvertures, car ils pourraient entrer en contact avec de dangereux points sous tension ou "court-circuiter" des pièces, ce qui pourrait provoquer un feu ou un choc électrique. Ne versez jamais de liquide sur l'appareil.

17 CHARGE pondérable

Ne placez pas d'objet lourd sur l'objet, ni n'y marchez dessus. L'objet risque de tomber, en causant une grave blessure ou de gros dégâts à l'objet.

18 DISQUE

N'utilisez pas de disque fissuré, déformé ou réparé. Un tel disque se brise facilement et peut ainsi causer une grave blessure et entraîner un mauvais fonctionnement.

19 REPARATION

Ne tentez pas de réparer vous-même l'appareil. Ouvrir ou enlever les couvercles vous exposerait à une tension dangereuse ou à d'autres risques. Confiez toute réparation à un personnel qualifié.

20 Dégâts nécessitant des réparations

Débranche l'appareil de la prise murale et confiez les réparations à un personnel qualifié dans les conditions suivantes :

A. Quand le cordon d'alimentation ou la prise est endommagé. B. Si l'on a versé du liquide ou si des objets sont tombés dans l'appareil. C. Si l'appareil a été exposé à de la pluie ou à de l'eau. D. Si l'appareil ne fonctionne pas normalement quand vous suivez les instructions. Ne reglez que les commandes visées dans les instructions de fonctionnement. Un mauvais réglage d'autres commandes risque d'entraîner des dégats et nécessite souvent, de la part d'un technicien qualifié, beaucoup de travail pour remettre l'appareil en bon état de

Important MISES en GARDE (suite)

fonctionnement.

E. Si l'appareil vidéo est tombé ou que le boîtier en a été endommagé. F. Si l'appareil accuse un changement net de rendement, ce qui signale la nécessité d'un entretien ou d'une réparation.

21 Pièces de rechange

S'il faut des pièces de rechange, faites vérifier par le technicien si les pièces qu'il utilise possèdent les mêmes caractéristiques de sécurité que les pièces d'origine. L'utilisation de pièces de rechange spécifiées par le fabricant peut prévenir les risques de feu, de choc électrique ou d'autres risques.

22 Verification de securite

À la fin de tout entretien ou de toute réparation, demandez au technicien d'effectuer les vérifications de sécurité recommandées par le fabricant pour déterminer si l'appareil est en bon état de fonctionnement.

23 Montage au MUR ou au plafond

Il ne faut monter l'appareil au mur ou au plafond que suivant les recommandations du fabricant.

24 Chaleur

Il faut placer l'appareil à l'écart des sources de chaleur comme les radiateurs, les registres de chauffage, les cuisinières ou d'autres appareils (comme les amplificateurs) qui engendrent de la chaleur.

TABLE des matières

1. IMPORTANTES MISES EN GARDE
2. TABLE DES MATIÈRES 5 3. CARACTÉRISTIQUES 6 4. AU SUJET DU MANUEL 7
3. DISQUES JOUABLES 7
4. TERMES RELATIFS AUX DISQUES 8
5. AVANT L'UTILISATION 10
6. PRECAUTIONS POUR LE DISQUE 10
7. PREPARATIONS AVANT L'UTILISATION 11
8. VÉRIFICATION DES ACCESSOIRES --- 11

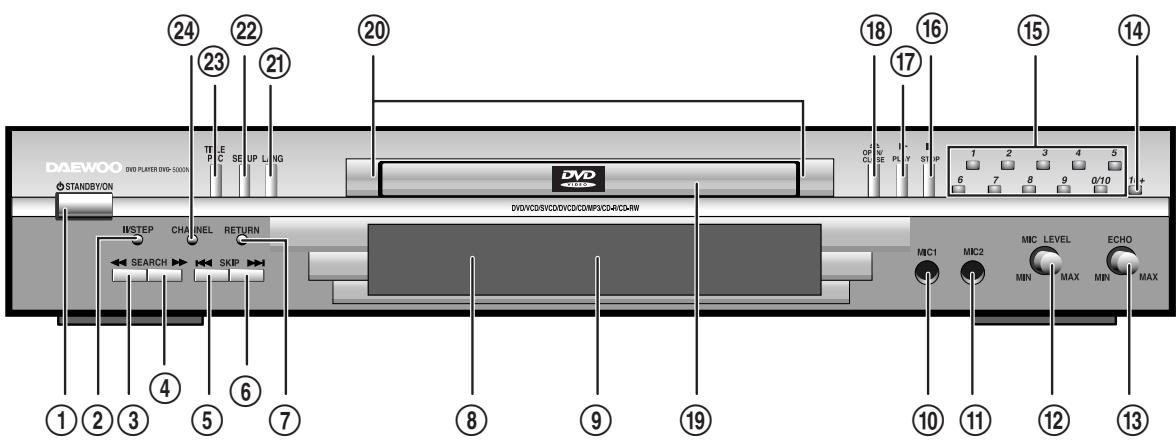

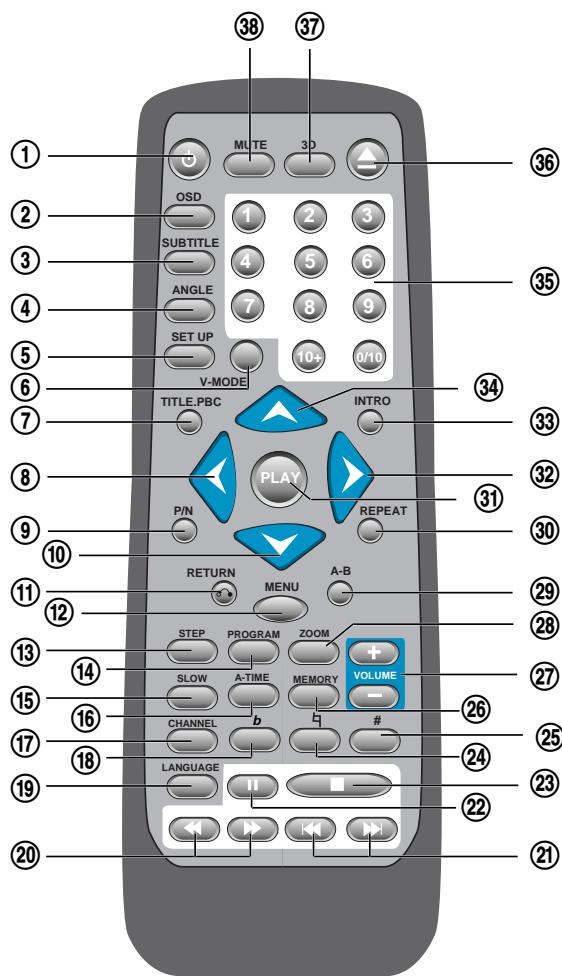

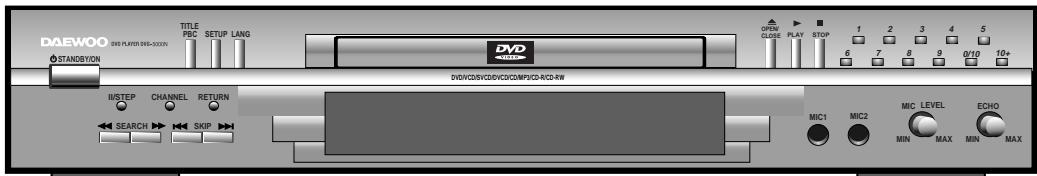

9. UTILISATION DE LA TÉLECOMMANDE 11 PANNEAU AVANT 12 AFFICHAGE 13 NOMS ET DISPOSITION DES TELÉCOMMANDES 14 PANNEAU ARRIERE 15

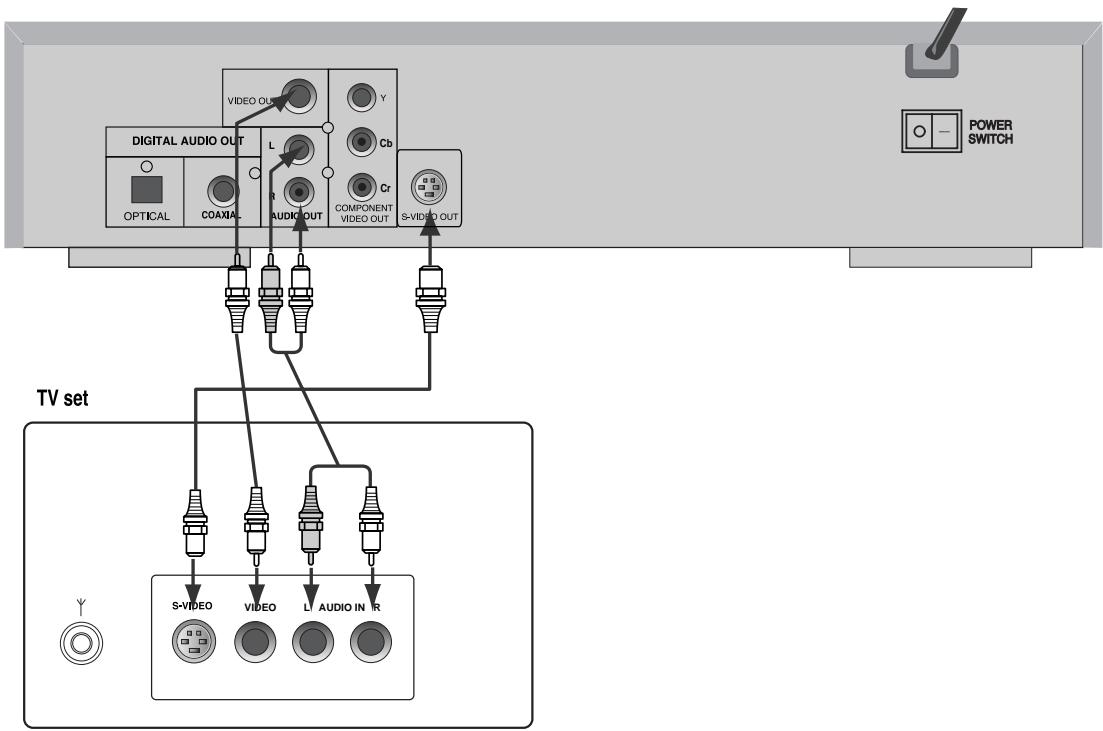

10. RACCORDEMENTS 16
11. OPÉRATIONS DE BASE 19
12. LECTURE DES DISQUES 19
13. RÉGLAGE DU SYSTème 20 STEP, PAUSE 20 AFFICHAGE A L'ECRAN 20

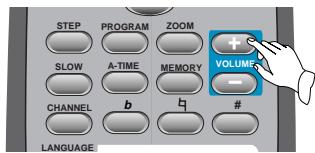

14. COMMANDE DU VOLUME (À L'EXCEPTION DE SPDIF/RAW) -21
15. LECTURE PAR MENU DE DVD--------21
16. LECTURE D'UN MP3 21 LECTURE PBC 22
17. SÉLECTION PAR TOUCHES NUMÉRIQUES (EN CAS DE CD)----------------22
18. MODES DE LECTURE DES DISQUES ---23
19. SELECTION D'UNE LANGUE 23
20. SELECTION D'UN CANAL 23 COUPURE DU SON 23

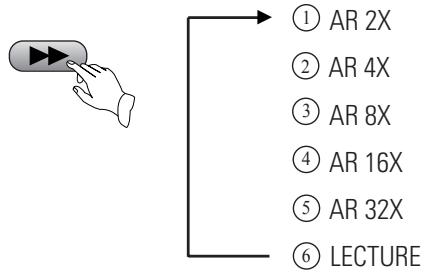

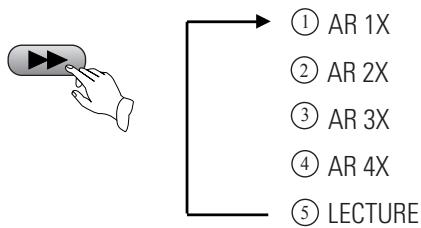

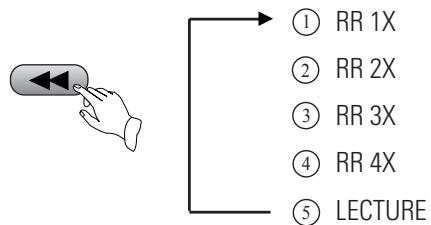

21. LECTURE RAPIDE 24

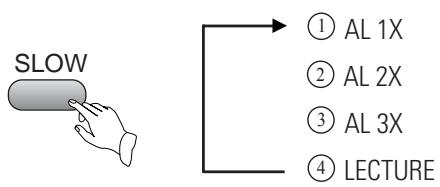

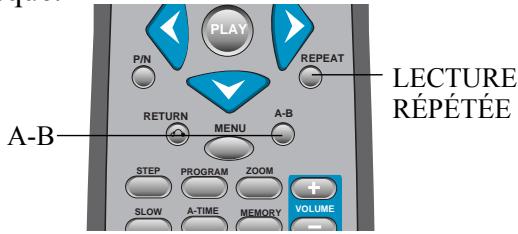

22. LECTURE LENTE ----25 LECTURE REPETEE ----25 LECTURE REPETEE D'UN DISQUE ----25
23. RÉPÉTITION DE CERTAINES PARTIES (À L'EXCEPTION DU MP3)------------------------26

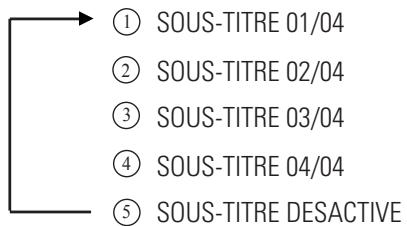

24. SELECTION DES SOUS-TITRES -27
25. SELECTION DES ANGLES 28 AMBIOPHONIE 3D 28

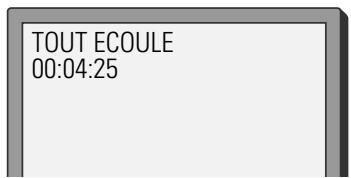

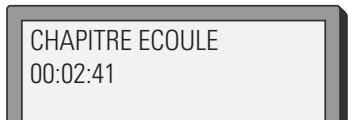

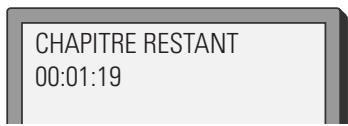

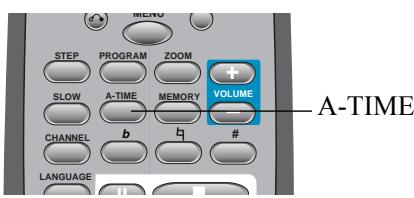

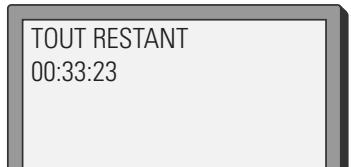

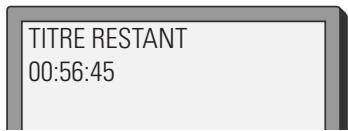

26. RECHERCHE TEMPORELLE ET TEMPS RESTANT 29
27. REPRISE DE LA LECTURE 31
28. LECTURE ZOOM 31
29. LECTURE PROGRAMMEE (VCD et CD AUDIO uniquement) -32
30. LECTURE RÉSUMÉE (VCD et CD AUDIO uniquement) - 32 JOUER EN MODE KARAOKÉ 34
31. RÉGLAGE DES FONCTIONS 35
32. RÉGLAGE DES MENUS DE DVD-35
33. INSTALLATION GÉNÉRALE 36

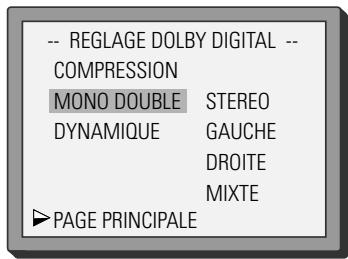

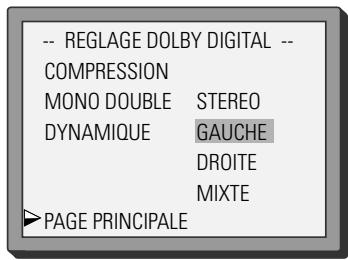

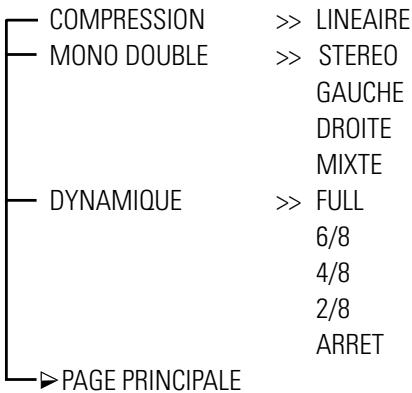

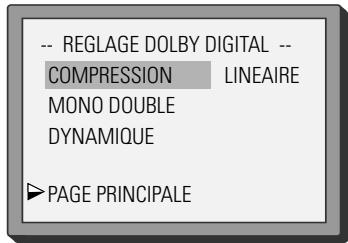

34. RÉGLAGE DU DOLBY NUMÉRIQUE ---38 PREFERENCES 38
35. DEPANNAGE 40
36. FICHE TECHNIQUE 41 16. CODE REGIONAL DE RESTRICTIONS--42

Qualite SONORE exceptionnelle

Le système Dolby Digital conçu par Dolby Laboratories et DTS conçu par DTS Inc. représentant une ambiophonie de haute qualité, peuvent servir avec des disques DVD ou CD à la maison et reproduisent des effets sonores de haute qualité.

HAUTE D'efinition

L'appareil adopte le format de codage MPEG2 et porte à plus de 500 lignes la définition horizontale.

Fonctions uniques en leur GENRE

Les fonctions multi-angles et multi-langues constituent de judicieuses fonctions. Le verrou parental permet un contrôle facile de la teneur des disques.

Ecran

Écran ordinaire et écran panoramique (16/9) disponibles.

Compatibilité

L'appareil peut jouer les DVD. Il est compatible avec les CD.

Peut rendre les images deux ou quatre fois plus grandes.

CONDENSE9IMAGES(VCD)

Peut explorer le contenu des disques et sélectionner la lecture.

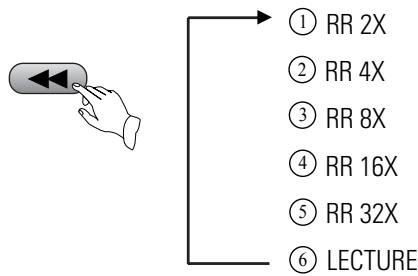

Avance rapide, marche arrière rapide, lecture lente, lecture image par image, lecture répétée et lecture des programmes.

Recherche temporelle

Peut rechercher une certaine partie d'un disque. Idéale pour les films de fiction.

Reprise de lecture

Peut mémoriser la position d'arrêt du disque et reprendre la lecture.

Affichage du contenu

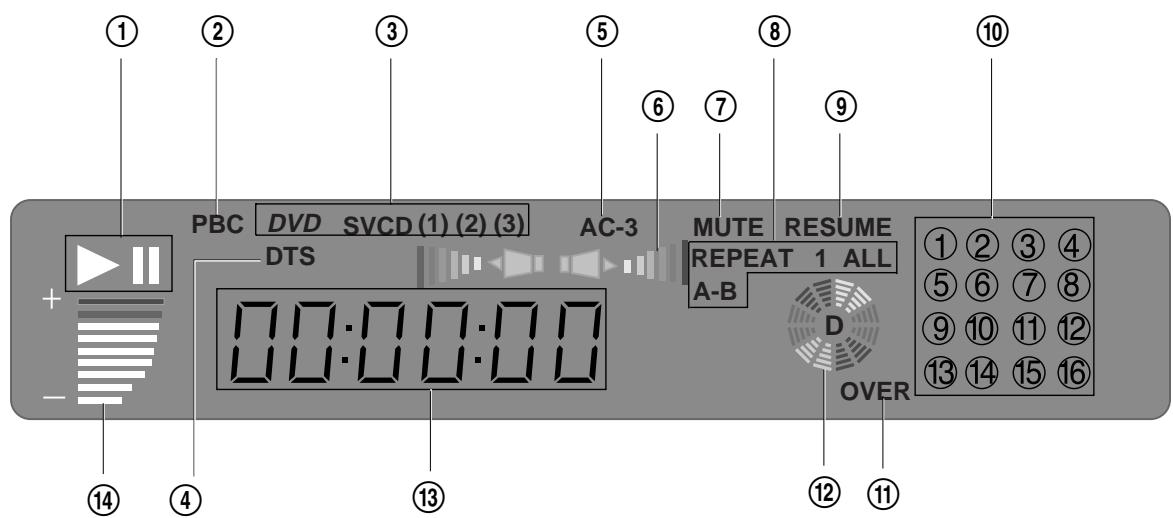

Adopte un affichage fluorescent de couleur et un affichage à l'écran en espagnol/anglais. Rend le contenu du disque plus clair.

SORTIE VIDEO

Mode de sortie de signal S-video, vidéo standard et changement facile de système.

SORTIE AUDIO

Sortie audio analogique et sortie audio numérique coaxiale pouvant se raccorder à tout amplificateur pour obtenir des effets sonores de haute qualité.

Permet de connecter le microphone. Insérez la prise du microphone dans cette fiche. Lorsque vous branchez le microphone, le mode Downmix est sélectionné sur la sortie audio analogue.

MIC LEVEL (niveau du micro)

Permet de régler le volume du microphone.

Principes de réduction

• Le manuel vise à expliquer l'utilisation des touches de la télécommande.
• Vous pouvez utiliser l'appareil si ses touches ont des noms identiques ou analogues à ceux de la télécommande.
• Les symboles indiqués dans le tableau de droite sont utilisés dans le manuel.

SYMBOL	INDICATION
DVD	Fonctions du DVD
SVCD	Fonctions du super-VCD
VCD	Fonctions du VCD
CD	Fonctions du CD

Disques jouables

TYPE	SYMBOL	CONTENU	FORMAT	DURÉE DE LECTURE
DVD	DVD VIDEO	Audio + Video (films)	12cm	Env. 2 h (disque simple face)
				Env. 8 h (disque double face)
			8cm	Env. 80 min (disque simple face)
				Env. 160 min (disque double face)
Super-VCD		Audio + Video (films)	12cm	Env. 45min
VCD	COMPACT DISC DIGITALVIDEO	Audio + Video (films)	12cm	Env. 74min
			8cm	Env. 20min
CD	COMPACT DISC DIGITAL AUDIO	Audio	12cm	Env. 74 min
			8cm	Env. 20 min
MP3		Audio	12cm	Env. 160 min
CD-R	COMPACT DISC Recordable	Audio	12cm	Env. 600 min
CD-RW		Audio	12cm	Env. 600 min

TERMES relatifs aux disques

Les images ou la musique d'un DVD sont divisées en plusieurs éléments, le titre en étant le plus grand.

Pour une image d'un logiciel vidéo, le titre est un film ; pour un morceau de musique d'un logiciel audio, c'est de la musique.

Chaque titre possède un numéro qui le rend facile à couvrir.

Plus petit que le titre parmi les éléments d'un DVD. Un titre se compose de plusieurs chapitres. Chaque chapitre possède un numéro pour la recherche. Mais certains disques ne possèdent peut-être pas de chapitres numérotés.

La musique enregistrée sur le CD. Chaque plaque possède un numéro pour la recherche.

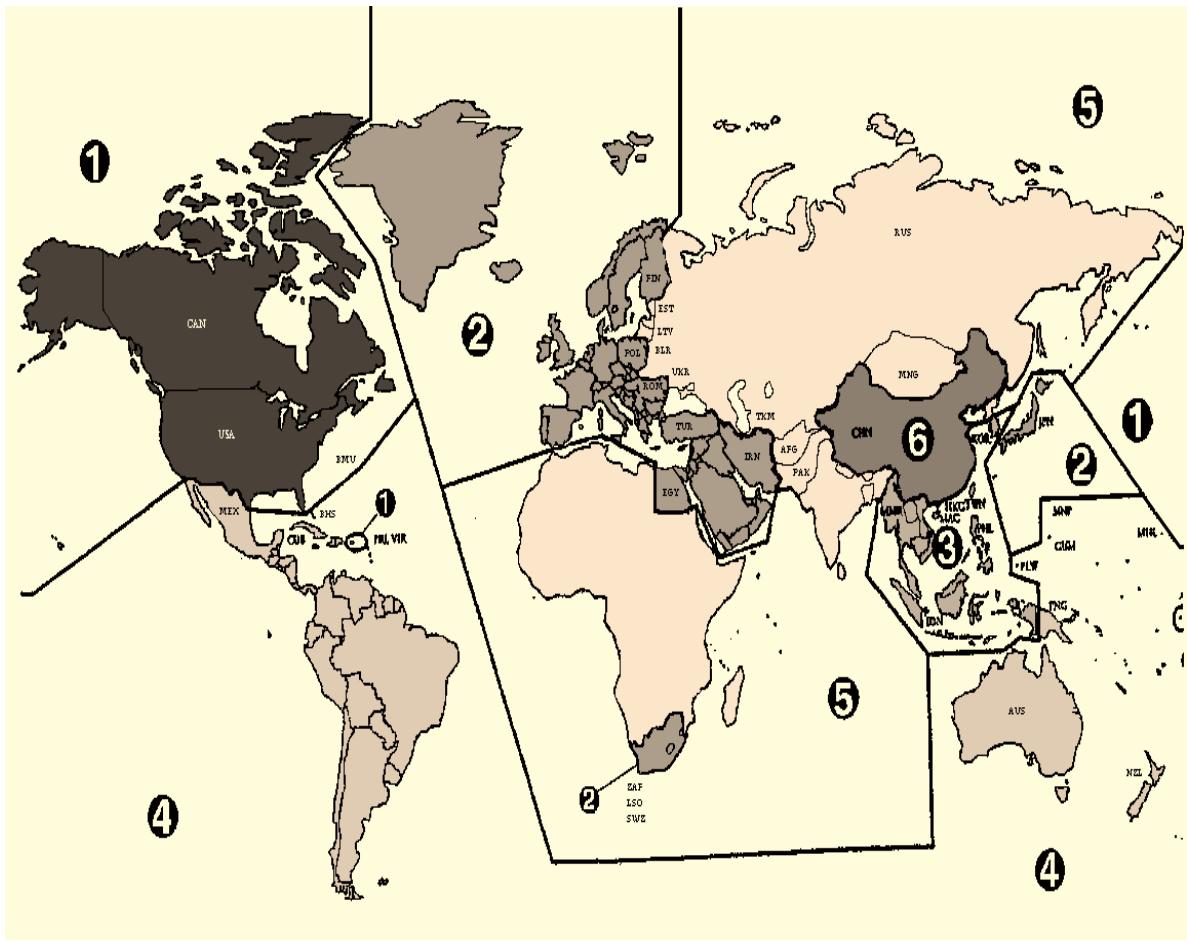

Informations concernant les ZONES

Cet appareil est donc pour correspondre aux informations de zones enregistrées sur le disque DVD.

Le numéro de zone de ce lecteur est "1". Si le numéro de zone du disque DVD ne correspond pas au numéro de zone de ce lecteur, le lecteur ne pourrait pas le lire. Ce lecteur pourrait lire les disques DVD pour "TOUTES LES" zones. C'est la raison pour laquelle le lecteur va lire les disques DVD contenant l'étiquette du numéro de zone "1" ou "TOUS".

(Région 1)

(Région TOUS)

TERMES relatifs aux disques (suite)

Les images du menu, les images fixes ou animées d'un Super-VCD, d'un VCD ou d'un CD avec fonction PBC peuvent être divisées en plusieurs parties. Ces parties s'appellent des scènes. Chaque scène est numérotée et peut faire l'objet d'une recherche.

PBC (PLAYBACK CONTROL, contrôle de lecture) (SUPER-vcd, VCD)

Il s'agit de signaux enregistrés sur un Super-VCD ou un VCD pour en contrôler la lecture.

TYPE DE DISQUE	FONCTION
VCD 1.1 sans PBC	Appréciiesz la musique et les images (films)
Super-VCD et VCD avec PBC	En plus des images du VCD 1.1, découvert le logiciel interactif dont les images du menu apparaissent sur l'écran du téléviseur (lecture PBC). Si le disque intègre des imagès fixes, la lecture haute résolution est également disponible.

Ce produit est protégé par copyright au moyen de certains brevets déposés aux États-Unis et d'autres droits propriétaires intellectuels détenus par Macrovision Corporation et d'autres titulaires de droits. La consultation de ce copyright doit être autorisée par Macrovision Corporation et est destinée à un usage personnel ou, dans tous les cas limites, à moins d'une autorisation exceptionnelle de Macrovision. La transformation ou le démontage de cet appareil sont interdits.

Sécurité

• Avant l'utilisation, vérifie si la tension de l'appareil correspond à celle du secteur.
• Tenez la fiche pour la débrancher de la prise du secteur. Ne tirez pas sur le cordon d'alimentation.
• Quand la fiche de l'appareil est branchée sur la prise du secteur, l'appareil reste raccordé au CA, même s'il est mis hors circuit.
• Débranchez tout de suite la fiche si un liquide ou des objets pénétrent dans l'appareil. Vous ne pourrez utiliser l'appareil qu'après l'avoir fait vérifier par des experts.
• N'ouvre pas le boîtier, car les rayons laser de l'appareil pourraient vous abîmer les yeux. Tout travail d'entretien ou de réparation doit être effectué par un personnel qualifié.

• Placez l'appareil dans un endroit assez ventilé pour prévenir la surchauffe.
• Ne placez jamais l'appareil à la lumière directe du soleil, ni près de sources de chaleur.
• Placez l'appareil à l'horizontal. N'y placez jamais d'objets lourds dessus.
• Pour protéger la tête de lecture, ne placez pas l'appareil dans un endroit poussièreux. S'il y a de la poussière sur la tête de lecture, utilisez un disque de nettoyage pour l'enlever.
• Reportez-vous aux instructions du disque de nettoyage que vous avez acheté.

Condensation

L'eau apparait sur la lentille de lecture dans les cas suivants :

• On déplace brusquement l'appareil d'un lieu froid à un lieu chaud.
• On met l'appareil dans une pièce dotée d'une chaufferette et dans le flot d'air frais émis par un climatiseur.
• Si vous utilisez l'appareil dans un lieu humide, il ne fonctionnera pas. Déchargez le disque et laissez l'appareil en circuit pendant une heure pour faire évaporer l'eau.

Nettoyage

Utilisez un linge doux avec un peu de détergent neutre pour essuyer le boîtier, le panneau et les commandes. N'utilisez jamais de papier abrasif, ni de poudre à polir, ni de dissolvant comme de l'alcool et de l'essence.

Manipulation du DISQUE

Pour garder le disque propre, n'en touchez pas les faces.

• Gardez le disque à l'écart de la lumière directe du soleil ou des sources de chaleur.
• Rangez le disque dans un étui à disque après la lecture.

Nettoyage du DISQUE

• Avant la lecture, essuyez le disque du centre à l'extérieur avec un linge propre. Ne utilisez pas de dissolvant, comme un diluant, le benzé aerosols antistati commerce.

Preparations avant l'utilisation

La présente partie traite du travail à accomplir avant d'utiliser l'appareil.

Vérification des accessoires

Après avoir ouvert la boîte de carton, vérifie si vous avez tous les accessoires.

• Télécommande

• Piles AAA

• Cordon Video/Audio

• Manuel du propriétaire

Utilisation de la télécommande

1. Ouvrez le compartment à piles.

2. Insérez deux piles AAA, en veillant à faire correspondre les signes ‘+’ et ‘-’ des piles aux mêmes signes du compartment à piles.

3. Fermez le compartment à piles.

4. Pointez la télécommande sur le détecteur de télécommande et ce, dans un rayon de 7 mètres et sous un angle de 60° par rapport au devant du détecteur. Veillez à ce qu’il n'y ait pas d'obstacle entre les deux disposits.

Remarques :

1. En général, les piles peuvent durer pendant une demi-douzaine de mois. Changez les piles si la télécommande ne fonctionne pas.
2. Si la télécommande ne va pas servir avant longtemps, enlevez-en les piles pour prévenir la fuite des piles.
3. Quand le symbole s'affiche sur l'écran du téléviseur quand vous pressez une touche, le disque n'effectue pas la fonction pertinente.

Panneau avant

① Touche STANDBY/ON (en attente/en circuit) Pour permettre l'appareil en circuit ou hors circuit quand il est connecté à une prise de CA. ② Touche PAUSE/STEP (pause/image par image) Utilisée pour visualiser une image à la fois pendant la lecture. Quand vous continuez de presser cette touche, elle fonctionnera constamment. Pressez la touche PLAY pour la lecture normale. ③ Touche FR (marche arrière rapide) Pour activer la marche arrière rapide du disque. ④ Touche FF (avance rapide) Pour activer l'avance rapide du disque. ⑤ Touche PREV (pour DVD) Pour revenir en arrêté à partir du chapitre actuel (pour le de la plage actuelle (pour VCD ou CD)). ⑥ Touche NEXT (suivant) Pour passer au nouveau chapitre (pour le DVD) ou à la nouvelle plage (pour le VCD ou le CD). Si vous jouez un CD video avec PBC, cette touche fonctionne comme touche NEXT pour passer à la nouvelle liste de lecture. ⑦ RETURN (retour) ⑧ Captation de la télécommande

Reçoit un signal lumineux à partir de la télécommande.

DISPLAY (affichage) Affiche l'état de l'opération. MIC 1 JACK (prise de micro 1) MIC 2 JACK (prise de micro 2) ⑫ Niveau du micro 13 Réglage de l'écho 14 Numéro 10+ 15 Numéro (1~0/10) 16 STOP (arrêt) ⑦ Touche PLAY (lecture) Pour jour le disque charge. Presse cette touche pour aller à l'élément préféré quand le menu est affiché sur l'écran de télévision. 18 Touche OPEN/CLOSE (ouverture /fermeture)

Pour ouvrir ou fermer le plateau à disque.

Pour charger ou décharger un disque. Placez-y un disque à jouer.

② VOYANT DE MISE EN CIRCUIT

19 PLATEAU À DISQUE ② LANGUE ② Réglage initial 23 TITRE/PBC 24 CANAL

Affichage

(1) PLAY/PAUSE/STEP (lecture / pause / image par image)

Éclaire le mode actuel d'exploitation.

② PBC

Indique PBC PLAY lors de la lecture SVCD ou VCD2.0.

③ DVD/SVCD/VCD

Éclaire le type de disque chargé sur le plateau à disque.

④ DTS

Indique que le disque qui joue est du type audio DTS.

⑤ AC-3

Indique que le disque qui joue est du type audio DOLBY DIGITAL.

⑥ INDICATION AUDIO

Éclaire l'information de l'audio.

Coupure du son (MUTE)

S'éclaire en mode MUTE.

(8) REPEAT 1, ALL, A-B (répéter 1, tous, A-B)

S'éclaire quand le mode de lecture actuel est à répetition de titre, chapitre, plage (simple), disque (tous), A-B respectivement.

RESUME (reprise)

S'éclaire en mode RESUME.

⑩ CALENDRIER DE PLAGES

Éclaire l'information de la plage..

⑪ OVER (plus de)

Éclaire le voyant OVER quand il y a plus de 16 plages en lecture CD ou VCD.

⑫ ROTATION

S'éclaire quand le disque tourne.

(13) TITLE/CHAPTER/TRACK (titre/chapitre/plage)

Éclaire l'information du TITRE, du CHAPITRE, de la PLAGE du disque DVD ou CD qui joue.

NIVEAU DU VOLUME

Indique le niveau du volume de la sortie audio analogique.

NOMS et disposition des télécommandes

① MISE EN ATTENTE EN MARCHE ② OSD (affichage à l'écran) ③ SUBTITLE (sous-titrage) ④ ANGLE ⑤ SETUP (configuration) ⑥ MODEVIDEO ⑦ TITRE/PBC ⑧ VERS LA GAUCHE ⑨ CHANGEMENT DE SYSTEME (AUTO/NTSC/PAL) ⑩ VERS LE BAS ⑪ RETURN (retour) ⑫ MENU STEP (lecture image par image) ⑬ PROGRAM (lecture programme) ⑭ SLOW (lecture au ralenti) ⑮ LECTURE PAR RECHERCHE DE TEMPS ⑯ CHANNEL (changement de canal) ⑰ LOWER TONE ⑱ LANGUAGE (changement de la langue) ⑲ RECHERCHE EN RETOUR / AVANCE RAPIDE CHAPITRE/PISTE PRECEDENT/SUIVANT ⑳ PAUSE ① ARRET ② TONALITE ATONE (Réglage moyen) ③ AUGMENTER LA TONALITE (Réglage aîgue) ④ LECTURE DE LA MEMOIRE (REPRISE) ⑤ VOLUME (- / +) ⑥ ZOOM (lecture en mode zoom) ⑦ A-B ⑧ REPEAT (répetition de la lecture) ⑨ LECTURE (ENTRER) ⑩ VERS LA DROITE ⑪ INTRO ⑫ VERS LE HAUT ⑬ CHIFFRES (1 à 10+) ⑭ OUVRIR/FERMER ⑮ LECTURE 3D MUTE (copure du son)

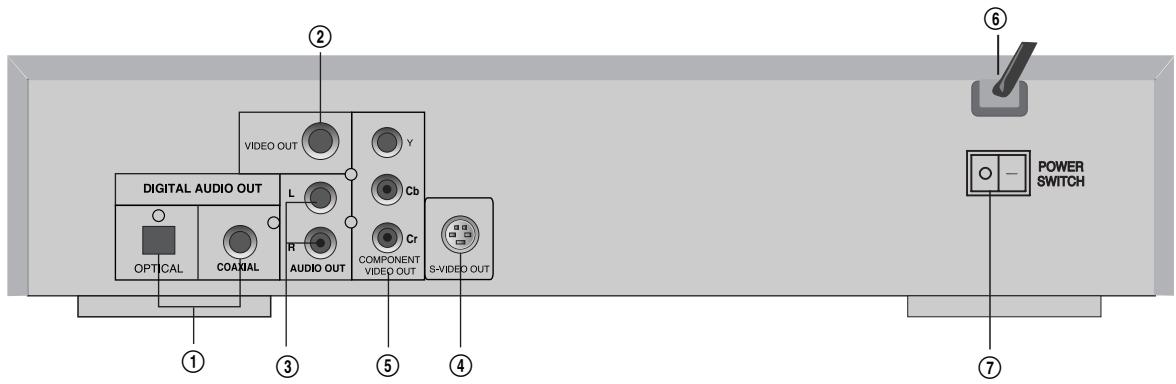

Panneau arrière

SORTIE OPTIQUE/COAXIALE AUDIO NUMÉRIQUE

Raccorde l'audio numérique en mode lecture à un amplificateur AV ou à un récepteur doté d'un décodeur audio numérique pour bénéficier chez vous de la sonorité d'un cinéma-maison.

② VIDEO OUT (sortie vidéo)

Raccorde le signal vidéo composite aux douilles AV ou PHONO d'entrée du téléviseur ou du moniteur pour réaliser une reproduction couleur de haute fidélité.

③ AUDIO OUT (L/R TRACK) Sortie audio (plage G/D)

Deux douilles phono pour l'audio de 2 canaux analogiques pour un téléviseur ou un amplificateur stéréo.

④ S-VIDEO OUTPUT (sortie S-video)

Se raccorde à un téléviseur ou à un moniteur doté d'une entrée S-VIDEO. Pour obtenir une image plus nette qu'avec un raccordement VIDEO OUT (sortie video) (video composite).

Composants (Y, Cb, Cr)

Se raccorde à un télévisieur ou à un moniteur doté d'une entrée COMP. Pour obtenir une image plus nette qu'avec un raccordement VIDEO OUT (sortie video) (video composite).

FIL À DOUILLE D'ALIMENTATION

Assure l'alimentation entre la prise murale et l'appareil.

⑦ INTERRUPEUR

Active ou désactive l'alimentation principale.

• ON (active) : Pressez "□".
• OFF (désactive): Pressez " ".

Remarques :

• Enlevez le couvercle de protection contre la poussière du connecteur de sortie audio numérique optique et raccordez fermement le câble pour que les configurations du câble et du connecteur correspondent.
• Ne raccordez pas à l'entrée audio numérique d'un amplificateur dépourvu de Dolby Digital et décodeur DTS quand vous réglez l'option sortie numérique de l'information du réglage initial à SPDIF/RAW.

Raccordements

Mettez tout le matériel hors circuit avant l'utilisation.

L'appareil possède de nombreux types de modes de sortie, comme la sortie A/V, la sortie S-VIDÉO et la sortie de signal numérique (COAXIAL, OPTIQUE). Sélectionnez la sortie qu'il vous faut.

Raccordement à un téléviseur

1. VIDÉO (non fourni). Vous n'avez pas à le connecter à VIDÉO, mais vous pouvez obtenir des images claires.
2. Réglage de l'appareil. Vous devez régler l'appareil suivant le téléviseur à raccorder.
3. Si le système du téléviseur est AUTO (multi-système), pressez / N et sélectionnez AUTO.
4. Si le système du téléviseur est NTSC, pressez / N et sélectionnez NTSC.
5. Si le système du téléviseur est PAL, pressez / N et sélectionnez PAL.
6. Raccordement de l'appareil à un téléviseur à écran panoramique. Reglez l'affichage télé (AFFICHAGE TV) à [WIDE] dans la colonne du réglage des fonctions.
7. Raccordement de l'appareil à un téléviseur ordinaire. Reglez l'affichage télé (AFFICHAGE TV) à [NORMAL / PS] ou [NORMAL / LB] dans la colonne du réglage des fonctions.

Raccord à un téléviseur à l'aide des PRISES à composantes

• Si le téléviseur est doté d'entrées à composantes, veuillez y raccorder l'appareil à l'aide de câbles à composantes (non inclus). Ce type de câbles n'est pas obligatoire mais il procure une image plus claire.

Remarques :

• Si vous raccordez l'appareil via les câbles à composantes, appuyez sur la touche du mode vidéo "V-MODE" de la télécommande afin de sélectionner 'YUV'.
• Si, après avoir raccordé le cable composite ou S-video, l'image n'apparait pas, appuyez sur la touche "V-MODE" de la télécommande afin de vérifier la position du mode video du lecteur.

Raccordement à un amplificateur ordinaire

• Pendant le raccordement, vous pouvez choisir Coaxial.
• Si vous disposez d'un décodeur de processeur DTS, vous pourrez apprécier le son des DVD ou des CD décodés en DTS 5 + 1. C'est-à-dire: 5 haut-parleurs surround + 1 caisson de basse
• Reportez-vous à la page 38 pour le réglage.

Fabriqué sous licence de Dolby Laboratories. "Dolby", "Pro Logic" et le symbole DD sont des marques de commerce de Dolby Laboratories. Travaux non publiés confidentiels.

Droits d'auteur 1992-1997 Dolby Laboratories, Inc. Tous droits réservés.

"DTS" et "DTS Digital Out" (sortie numérique DTS) sont des marques de commerce de Digital Theater Systems, Inc.

Lecture des disques

Pressez ON sur le système télé et audio.

1. Pressez TV/VIDEO sur le téléviseur, sélectionnez le mode VIDEO (TV).

• Sélectionnez le mode S-VIDEO pour raccorder l'appareil à S-VIDEO.

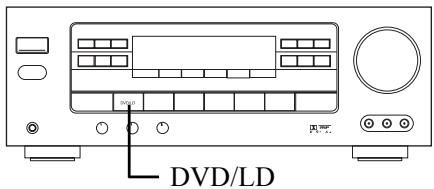

• Sélectionnez la bonne entrée audio sur l'amplificateur.
• Les amplificateurs peuvent changer d'un modèle à l'autre. Veuillez consulter le manuel relatif à l'amplificateur.

(par exemple, raccordez la sortie audio du lecteur de DVD à l'entrée audio de l'amplificateur.)

Remarque : Vous pouvez annuler cette étape si vous ne branchez pas l'appareil à l'amplificateur.

1. Pressez pour permettre l'appareil en circuit.

1. Pressez pour ouvrir le plateau à disque et charger un disque, côté étiquette orienté vers le haut.

1. Pressez de nouveau pour fermer le plateau à disque. L'appareil commence à lire le disque.

- PANNEAU AVANT - - Télécommande -

1. Pressez PLAY pour jouer le disque. APRÈS L'ÉTAPE 4 EST FINI:
2. LECTURE D'UN DVD L'écran du téléviseur affiche le menu et le menu de titres du DVD.
3. LECTURE D'UN SUPER-VCD OU D'UN VCD2.0 L'écran du téléviseur affiche le menu, l'appareil passé en mode PBC.
4. LECTURE D'UN CD, D'UN VCD1.1 OU D'UN MP3 Appuyez sur PLAY, l'appareil lit les disques dans l'ordre des nombres de pistes

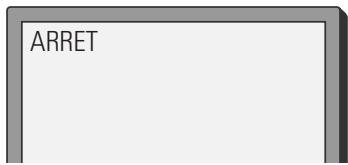

5. Arrêtez la lecture. Pressez
6. Vous devez presser cette touche deux fois pour arrêter la lecture d'un DVD.

1. Déchargez le disque et mettez l'appareil hors circuit. Pressez et STANDBYON de nouveau

Remarque: Si l'appareil n'est pas mis en marche, vérifie si l'interrupteur de mise en marche-arrêt, situé à l'arrière de l'appareil, est à la position 'ON' (sous tension).

Réglage du système

Suivant le système du téléviseur à raccorder, réglez le système de l'appareil en fonction du téléviseur.

1. Si le système du téléviseur est NTSC, pressez / N, sélectionnez NTSC. L'écran affiche:

1. Si le système du téléviseur est PAL, pressez / N, sélectionnez PAL. L'écran affiche:

1. Si le système du téléviseur est un multi-système, pressez / N, sélectionnez AUTO. L'écran affiche :

Pressez STEP

LORS DE LA LECTURE D'UN DVD OU D'UN VCD

Si l'appareil passe les images d'un DVD, pressez STEP pour ménager une pause dans la lecture. L'appareil se met alors en état de lecture image par image (step). Pressez de nouveau STEP pour avancer d'une image.

LORS DE LA LECTURE D'UN CD OU D'UN MP3

Pressez pour maintenir une pause dans la lecture.

Pressez PLAY pour reprendre la lecture.

Affichage à l'écran

Pressez [OSD] quand l'appareil fonctionne. L'écran du téléviseur montre les fonctions et renseigne sur le disque.

• Pour faire disparaître l'affichage à l'écran, pressez OSD quatre fois.

Commande du volume (à l'exception de SPDIF/RAW)

• Pressez [VOLUME] sur le téléviseur ou l'amplificateur pour régler le volume.
• Pressez [VOLUME] sur la télécommande.

1. Pressez + pour accroître le volume.

1. Pressez - pour abaisser le volume.

Lecture par MENU de DVD

Certains DVD possèdent des menus par titres et des menus par chapitres.

1. Pressez [MENU] ou [TITLE] pour afficher le menu. Utilisez les touches de direction pour sélectionner l'article désiré, puis pressez [PLAY].
2. Pressez TITLE une fois pour revenir au menu par titres ; pressez de nouveau pour revenir à la lecture actuelle. Pressez MENU une fois pour revenir au menu principal ; pressez de nouveau pour revenir à la lecture actuelle.

Remarques :

• Si apparait sur l'écran du téléviseur quand vous pressez TITLE, c'est que le disque ne possède pas de menu comme la liste des titres. Si apparait sur l'écran du téléviseur quand vous pressez MENU, c'est que le disque ne possède pas de menu.

Lecture d'un MP3

1. Lorsque vous insérez un disque MP3, le menu MP3 apparait automatiquement à l'écran avec l'arborescence des dossiers (répertoires) du disque, comme indiqué ci-dessous.

1. Utilisez les touches de déplacement pour sélectionner le dossier que vous souhaitez, puis appuyez sur la touche PLAY (lecture). Cette touche permet de faire apparaitre la liste de fichiers du dossier.
2. Utilisez les touches de déplacement et sélectionnez un titre MP3 à l'aide de la touche PLAY. La lecture démarre automatiquement. Si vous connaissiez le numéro du titre, entrez-le à l'aide des touches numérotées de la télécommande, puis appuyez sur la touche PLAY.
3. Appuyez sur la touche NEXT (suivant) de la télécommande pour passer au titre suivant. Appuyez sur la touche PREV (précedent) de la télécommande pour passer au titre précédent. Si vous connaissiez le numéro du titre, entreprises le à l'aide des touches numérétées de la télécommande, puis appuyez sur la touche PLAY.

AUTRES fonctions

Lors de la lecture d'un disque MP3, l'appareil offre des fonctions telles que la coupure du son, le réglage du volume, le mode pause, le passage à la piste suivante/précédente, la répétition et la sélection de canal. Elles fonctionnent de la même manière qu'avec un CD.

Lecture PBC

Lors de la lecture d'un Super-VCD ou d'un VCD2.0, vous pouvez bénéficier des fonctions interactives de base.

Exampie : VCD2.0

1. Appuyez sur, le menu principal apparait à l'écran.
2. Appuyez sur les touches numérotées pour effectuer des sélections.

Sélectionnez le menu principal 1.

1. Le sous-menu apparaît à l'écran une fois le menu principal 1 sélectionné.
2. Appuyez sur , pour faire apparaître la page précédente ou suivante.
3. Appuyez sur les touches numérotées pour sélectionner les sous-menus.
4. Appuyez sur RETURN (retour) pour revenir au sous-menu. Appuyez de nouveau pour revenir au menu principal.

Selection par touches numériques (en cas de CD)

Chargez un disque. Pressez les touches numériques pour sélectionner les plages après que l'appareil a terminé la lecture du disque.

1. Si le nombre de la plage est inférieur à 10, pressez simplement les touches 1-10.

Exemple: Pressez 8 pour sélectionner la plage 8.

L'écran affiche :

SELECT 08 00:00:21

1. Si le nombre de la plage est supérieur à 10, pressez +10 et une touche comprise entre 1 et 10.

Exemple: Si vous sélectionnez la plage 12, pressez +10 une fois et la touche 2.

L'écran affiche :

Changement de DISQUE

1. Appuyez sur pour ouvrir le lecteur de disque.
2. Retirez le disque et insérez-en un autre.
3. Appuyez de nouveau sur pour fermer le lecteur de disque.

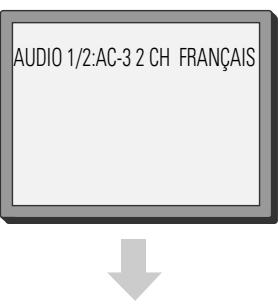

Lecture d'un DVD

Pressez LANGUAGE pour afficher dans l'ordre :

Pressez LANGUAGE encore une fois.

Les disques diffèrent suivant la langue.

LORS de la lecture d'un CD

CHANNEL MONO GAUCHE

CHANNEL MONO DROITE

CHANNEL STEREO

Vous devez sélectionner un mode.

Quand vous jouez un disque, cette fonction peut supprimer le son.

1. Suppression du son

Pressez MUTE (coupure du son) pour afficher "SILENCE".

SILENCE

2. Rétablissement du son

Pressez MUTE de nouveau.

SILENCE DESACTIVE

Lecture RAPIDE

Lors de la lecture d’un disque, vous pouvez utiliser le mode Recherche ou Passage en revue pour ce que vous souhaitez.

LORS de la lecture d'un DVD

1. Appuyez sur ↑ pour une lecture en avance

1. Appuyez sur ↓ pour une lecture en retard

1. Appuyez sur PLAY pour revenir à une lecture normale.

Remarques : lorsque vous utilisez les modes lecture rapide (DVD), lecture au ralenti ou lecture image par image, le son est coupé.

LORS de la lecture d'un supervcd ou d'un VCD

1. Appuyez sur ▶ pour une lecture en avance

1. Appuyez sur ▶ pour une lecture en retour

D'un MP3

1. Appuyez sur pour une lecture en avance rapide.
2. Appuyez sur « » pour une lecture en avance rapide.
3. Relâchez (ou ) pour revenir à une lecture normale.

Lecture LENTE

Regardez les images au ralenti, en procédant comme suit.

Lecture d'un DVD

1. Pressez SLOW pour la lecture lente.

L'écran affiche dans l'ordre :

1. Pressez PLAY pour la lecture normale.

LORS de la lecture d'un supervcd ou d'un VCD

1. Appuyez sur SLOW (ralenti) pour une lecture au ralenti. L'appareil offre trois possibilités de lecture au ralenti.

L'écran affiche dans l'ordre :

1. Appuyez sur PLAY pour revenir à une lecture normale.

Lecture répétée

Cette fonction peut servir à la lecture répétée d'un titre, d'un chapitre, d'une plage, d'un disque ou d'une partie d'un disque.

Lecture répétée d'un DISQUE

Vous pouvez répéter un titre ou un chapitre.

1. Répétez un chapitre.

Pressez REPEAT, l'écran affiche "REPETITION CHAPITRE MAR".

REPEAT REPETITION CHAPITRE MAR

1. Répétez un titre.

Pressez REPEAT, l'écran affiche "REPETION TITRE MAR".

REPEAT

REPETION TITRE MAR

1. Supprimez la fonction "REPETER". Pressez la fonction REPEAT pour supprimer l'affichage à l'écran.

MODES de lecture des disques (suite)

• Vous pouvez répéter une piste ou un disque en effectuant les étapes suivantes.
• Les VCD1.1 et les CD peuvent effectuer directement une lecture répétée.
• Les Super-VCD et les VCD2.0 peuvent effectuer une lecture repétée en mode PBC OFF.
• Une fois l'appareil arrêté, appuyez sur les touches numérotées pour sélectionner directement les pistes.
• Répétez une plage.

Pressez REPEAT, l'écran affiche "REPETER-UN".

REPEAT

1. Répétez un CD

Pressez REPEAT, l'écran affiche "REPETER-TOUT".

REPEAT

REPETER-TOUT

1. Supprimez la fonction "REPETER" pour enlever l'affichage à l'écran.

REPEAT

ARRET REPETITION

→ REPETER-UN→ REPETER-TOUT→ ARRET REPETITION

Répétition de certaines parties (à l'exception du MP3)

Vous pouvez presser A-B pour écouter plusieurs fois certaines parties d'un disque que vous faites jouer.

Lecture d'un DVD, d'un supervcd, d'un VCD ou d'un CD

1. Fixez un point de départ A.

L'écran affiche :

A-B DE A VERS B METTRE A

Ensuite, l'appareil joue de A à B.

1. Supprimez la répétition A-B.

L'écran affiche :

A-B DE A VERS B ANNULE

Selection des sous-titres

Lors de la lecture d'un DVD ou d'un Super-VCD proposant plusieurs sous-titres, vous pouvez sélectionner le sous-titrage que vous souhaitez voir apparaître à l'écran.

Lecture d'un DVD

1. Pressez [SUBTITLE] pour en sélectionner un. L'écran montre :

1. Supprimez le sous-titre.

Pressez SUBTITLE sous-titre jusqu'ace que l'écran affiche "SOUS-TITRESACTIVE".

Remarques :

• Pour certains disques, on ne peut pas supprimer les sous-titres.
• Les disques peuvent différer dans la langue des sous-titres.
• Si les sous-titres des disques ne peuvent pas être sélectionnés, pressez SUBTITLE. L'écran indique

Un Super-VCD dispose uniquement de quatre canaux d'enregistrement et donc d'un maximum de quatre sous-titrages.

Appuyez sur SUBTITLE (sous-titrage), l'écran affiche dans l'ordre :

Vous pouvez selectionner le sous-titrage de votrechoix. Certains disques ne disposent pas de la fonction "SOUS-TITRES DESACTIVE".

MODES de lecture des disques (suite)

Certains disques renferment des images sous divers angles d'écran, que vous pouvez sélectionner. Par exemple, quand vous regardez un train qui roule, vous pouvez décider de le regarder de l'avant, de la fenêtre de gauche ou de la fenêtre de droite et ce, sans l'arrêter.

Un DVD possède quatre angles d'écran au besoin.

1. Pressez ANGLE pour sélectionner ANGLE1.

ÉCRAN

1. Pressez ANGLE pour sélectionner d'autres angles. L'écran affiche respectivement :

2/4 (sélectionner ANGLE2)

3/4 (sélectionner ANGLE3)

4/4 (sélectionner ANGLE4)

1. Reprenez la lecture normale, pressez ANGLE jusqu'à ce qu'il n'y ait plus d'affichage à l'écran.

Ambiophonie 3D

Cette fonction intègre des effets 3D sur la sortie audio analogique stéréo. Les effets 3D sont répartis en 4 modes surround.

1. Appuyez sur la touche 3D. 3D SURROUND MODE 1 (SON 3D MODE 1) apparait sur l'écran du téléviseur et la sortie analogique stéreo donne en mode surround 1.

1. Appuyez de nouveau sur la touche 3D. Appuyez sur la touche 3D sans la relâcher jusqu'à ce que le mode son 3D de votre choix apparaisse.

Remarques: Cette fonction 3D fonctionne uniquement si la sortie AUDIO est réglée sur ANALOG (analogique) ou SPDIF/PCM.

Recherche temporelle

Vous pouvez introduire directement un point horaire, un numéro de titre ou de chapitre pour la recherche rapide sur un disque. L'appareil joue à partir du point.

Lecture d'un DVD

1. Recherche un titre ou un chapitre. Exemple: Recherche le chapitre 2 du titre
2. Pressez A-TIME. L'écran affiche :

TITRE 03/03 CHAPITRE 01/04

• Pressez la touche gauche ou droite et déplacez le curseur pour éclairer le numéro du titre. L'écran affiche :

TITRE 03/03 CHAPITRE 01/04

• Pressez la touche 2 pour sélectionner le titre 2. L'écran affiche :

TITRE 02/03 CHAPITRE 01/04

• Répétez les étapes ci-dessus. Sélectionnez le chapitre 2 du titre 2.

TITRE 02/03 CHAPITRE 02/04

• Pressez A-TIME jusqu'à ce que l'écran affiche :

TITRE 02/03 TEMPS :

• Pressez les touches numériques pour introduire l'heure, les minutes et les secondes.

Introduisez 0,1,0,2,3,8

Après le réglage, le disque commence à jouer à partir de 01:02:38.

Lecture d'un super-vcd, d'un VCD ou d'un CD

Vous ne pouvez entrer qu'une valeur horaire pour la recherche du contenu.

Exemple : Lecture à partir de 01:38 de la plage 6.

1. Pressez la touche 6 pour sélectionner la plage 6. L'écran affiche :

SELECT: 06

1. Pressez A-TIME. L'écran affiche :

ALLER A : :

1. Pressez les touches 0, 1, 3, 8 pour entrer la valeur horsaire. L'écran affiche :

ALLER A 01:38

• L'appareil lit à partir de 01:38 de la plage 6 après le réglage.
• Pressez 0 / 10 pour entrer 0.

MODES de lecture des disques (suite)

Cette fonction permet de connaître le temps restant d'un titre, d'un chapitre ou d'une piste.

1. Appuyez sur [OSD] (affichage à l'écran). Le temps restant du titre apparaît à l'écran.

1. Appuyez sur [OSD]. La durée de lecture du chapitre apparait à l'écran.

1. Appuyez sur [OSD]. Le temps restant du chapitre apparait à l'écran.

Vérification du temps restant lors de la lecture de la piste 2.

1. Appuyez sur [OSD]. La durée de lecture de la piste apparait à l'écran.

UNECOULE 00:04:23

1. Appuyez sur [OSD]. Le temps restant de la piste apparait à l'écran.

1. Appuyez sur [OSD]. La durée de lecture de la piste apparait à l'écran.

1. Appuyez de nouveau sur [OSD]. Le temps restant du disque apparait à l'écran.

1. Appuyez une fois de plus sur [OSD]. L'écran affiche :

Reprise de la lecture

L'appareil peut mémoriser le dernier point d'arrêt et reprendre la lecture à partir de ce point.

LORS DE LA LECTURE D'UN CD

1. Pressez STOP pour arrêter la lecture.

1. Pressez MEMORY pour reprendre la lecture.

Remarques :

1. Cette fonction est inactive pour toute lecture programmée.
2. Cette fonction est désactivée quand le disque est déchargé ou l'appareil est hors circuit.

Lecture ZOOM

Vous pouvez programmer les plages d'un disque et les jouer dans l'ordre de leur programmation.

LORS de la lecture d'un super-vcd, d'un VCD ou d'un CD

1. Une fois que l'appareil s'est arrêté, pressez [PROGRAM] pour la sélection.

PROGRAM

L'écran affiche :

PROGRAMME P00:00

2. Presse les touches numériques dans l'ordre suivant les plages du programme.

Exemple : Pressez 2, 4, 6, 8.

Remarques :

Numéro de la plage Ordre des programmes

1. Pressez PLAY pour commencer la lecture.
2. Pressez pour supprimer la lecture des programmes.

LORS de la lecture d'un super-vcd ou d'un VCD

1. Appuyez sur INTRO lorsque l'appareil est arrêté. INTRO

L'écran affiche :

1. INTRO
2. PISTE
3. DISQUE
4. SORTIE
5. Appuyez sur les touches numéroétées pour sélectionner un mode de résumé. Appuyez sur la touche 1 pour le mode Intro.

L'appareil lit chaque scène pendant environ 10 secondes.

1. Appuyez sur la touche 2 pour un résumé du disque.

MODES de lecture des disques (suite)

L'appareil affiche à l'écran la première image de chaque scène simultanément.

SCENE01	SCENE02	SCENE03
SCENE08	SCENE09	SCENE04
SCENE07	SCENE06	SCENE05

Si le numéro de scène est supérieur à 9, appuyez sur pour visualiser l'image suivante.

1. Appuyez sur les touches numérotées pour sélectionner une piste.

Appuyez sur la touche 3 pour un résumé de scène.

Appuyez sur ▶ pour sélectionner une piste.

L'appareil divise la scène 3 en neuf parties et affiche à l'écran la première image de chaque partie.

1	2	3
8	9	4
7	6	5

1. Appuyez sur la touche 4 pour quitter la lecture résumée.
2. Supprimez la lecture résumée.

Appuyez sur ■. La lecture résumée est supprimée et l'appareil s'arrête.

LORS de la lecture d'un CD

1. Appuyez sur INTRO lorsque l'appareil est arrêté.

L'écran affiche :

1. Appuyez sur les touches numérotées pour sélectionner un mode de résumé.

Appuyez sur la touche 1 pour le mode Intro.

L'appareil lit les 15 premières secondes de chaque piste l'une après l'autre.

Appuyez sur , pour écouter les 15 premières secondes de la piste suivante ou précédente.

1. Appuyez sur la touche 4 pour quitter la lecture résumée.

1. Supprimez la lecture résumée.

Appuyez sur ■. La lecture résumée est supprimée et l'appareil s'arrête.

Remarques : Seul le CD offre la fonction "INTRO".

JOUER en mode karaoké

■ Insérez un disque karaoke et jouez-le.

1. Démarrez le disque karaoke.
2. Insérez le microphone dans l'entrée "MIC 1" ou "MIC2".

MIC1

MIC2

1. Tournez les boutons du niveau du microphone "MIC LEVEL" et de l'écho "ECHO" afin d'obtenir les niveaux désirés.

1. Appuyez sur les touches numériques afin de sélectionner les pistes.

■ Commande de tonalite VOCALE

1. Appuyez sur " # " pour augmenter la hauteur tonale à votre voix.

À chaque pression de cette touche, la tonalité vocale augmente d'un échelon. Vous pouvez l'augmenter d'au plus 7 échelons.

1. Appuyez sur "b" pour diminuer la hauteur vocale.

À chaque pression de cette touche, la tonalité vocale diminue d'un échelon. Vous pouvez la diminuer d'au plus 7 échelons.

Réglage des MENUS de DVD

Suivant l'information enregistrée et le matériel externe, réglez les fonctions suivantes pour les DVD, afin d'obtenir le meilleur état de lecture.

1. Pressez [SETUP] pour régler le menu principal.

L'écran affiche :

MENURGLAGE--PRINCIPALE

REGLAGEGENERALE

1. Pressez les touches de direction (, ) et pressez PLAY pour confirmer.

Exemple : Pour régler "MONO DOUBLE" sur "GAUCHE" dans le menu "REGLAGE DOLBY DIGITAL".

• Pressez la touche de direction ▼ pour la sélection. L'écran affiche :

MENURGLAGE--PRINCIPALE

REGLAGE GENERALE

REGLAGEDOLBYDIGITAL

PREFERENCES

SORTIR DES REGLAGES

• Pressez

pour confirmer et entra

"REGLAGE DOLBY DIGITAL".

L'écran affiche :

Après avoir entré dans le menu, l'appareil désigne automatiquement une colonne.

• Pressez la touche de direction pour sélectionner "MONO DOUBLE". L'écran affiche :

Pressez la touche de direction, pour sélectionner "GAUCHE".

L'écran affiche :

• Pressez

pour confirmer.

3. Sortie des menus.

À l'aide des touches de direction, allez à “PAGE PRINCIPALE”, puis

pressez

L'écran affiche :

MENURREGLAGE--PRINCIPALE

REGlage GENERALE

REGLAGEDOLBYDIGITAL

PREFERENCES

SORTIR DES REGLAGES

• Pour sélectionner le menu “REGLAGE GENERALE” (configuration générale), appuyez sur PLAY.

Installation générale

La structure du paramétrage se présente comme suit :

AFFICHAGE TV	NORMAL / PS NORMAL / LB 16/9
TYPE TV	AUTO NTSC PAL
MODE IMAGE	AUTO HTE-RES N-FLICKER
AFF ANGLE	MAR ARRET
LANGUE OUT	ANGLAIS FRANÇAIS ESPAGNOL
SORTIE AUDIO	ANALOG SPDIF/RAW SPDIF/PCM
LEGENDES	MAR ARRET
ECO ECRAN	MAR ARRET
PAGE PRINCIPALE

1. NORMAL / PS

Sélectionné quand l'appareil est raccordé à un téléviseur normal. Les images panoramiques apparaissent à l'écran, mais certaines parties en sont automatiquement tronquées.

2. NORMAL / LB

Sélectionné quand l'appareil est raccordé à un téléviseur normal. Les images panoramiques apparaisent à l'écran, mais une bande noire les borde en haut et en bas.

Sélectionné quand l'appareil est raccordé à un téléviseur à écran panoramique.

Type TV

Vous pouvez sélectionner suivant le système de couleurs du téléviseur à raccorder.

• Sélectionnez "AUTO" pour un téléviseur multisystèmes.
• Sélectionnez "NTSC" pour un téléviseur NTSC.
• Sélectionnez "PAL" pour un téléviseur PAL.

Mode IMAGE

• Sélectionnez "AUTO" pour une configuration automatique.
• Sélectionnez "HTE-RES" (haute résolution) pour une image haute résolution.
• Sélectionnez "N-FLICKER" (sans scintillage) pour une image sans scintillage.

AFF ANGLE (ICONE D'angle)

Ne fonctionne que s'il y a une marque d'angle sur le disque.

• Sélectionnez "MAR". L'écran affiche la marque quand vous jouez un DVD.
• Sélectionnez "ARRET". La marque ne s'affiche pas

■ LANGUE Du MENU a l'ecran

La langue à l'écran est l'anglais.

La langue à l'écran est l'homme.

La langue à l'écran est l'espagnol.

SORTIE AUDIO

• ANALOG (analogue) : Aucun signal n'est émis par le port coaxial.
• SPDIF/RAW: A besoin lorsque le lecteur DVD est connecté à un amplificateur de puissance via le port coaxial (reportez-vous à la page 18). Lors de la lecture d'un DVD Dolby Digital, DTS ou MPEG, le port coaxial émet un

signal au format numérique correspondant (code source).

L'amplificateur de puissance à connecter doit supporter le décodage Dolby Digital, DTS et MPEG.

• SPDIF/PCM : A besoin lorsque le lecteur DVD est connecté à un amplificateur stéréo ou numérique à deux canaux (reportez-vous à la page 18 pour les connexions). Lors de la lecture d'un DVD Dolby Digital ou MPEG, le port coaxial émet un signal au format PCM 2 canaux.

Remarques :

Si vous choisissez SPDIF/RAW ou SPDIF/PCM, aucun signal n'est émis par la sortie audio analogue.

■ Legendes (sous-titrage pour malentendants)

Le SOUS-TITRAGE fut inventé pour les personnes malentendantes. Mais il est très utile pour apprendre les langues étrangères. Si vous télévisuer accepte le sous-titrage, sélectionnez MAR (activé). Sinon, le sous-titrage n'apparaîtra pas.

• MAR: Le sous-titre dissimulé apparait.
• ARRET: Le sous-titre dissimulé est désactivé.

Économiseur d'écran (ECO ECRAN)

Activez l'économiseur d'écran. L'image de l'économiseur apparait quand l'appareil s'arrête ou que l'image est figée pendant quelques minutes. Évitez d'abîmer l'écran.

MAR: Activer l'économiseur d'écran. - ARRET: Désactiver l'économiseur d'écran.

Réglage du DOLBY numérique

Voici la structure de réglage : Réglage du Dolby Numérique

--REGLAGE DOLBY DIGITAL --

Compression

LINEAIRE : Compression linéaire des signaux d'entrée.

Il y a le mode de sortie des signaux GAUCHE(left) et DROITE(right) de la sortie audio de l'appareil. Si l'appareil est réglé à "MIXTE", la fonction n'est activée que si le DVD qui est lu est le canal 5,1.

PLAGE dynamique

Quand le mode de compression est réglé à “LINEAIRE”, il est sélectionné pour régler le taux de compression linéaire qui permet d'obtenir les divers résultats de compression des signaux.

Voici la structure de réglage :
AUDIO	>> ANGLAIS FRANÇAIS ESPAGNOL COREEN PORTUGAIS JAPONAIS
SOUS-TITRE	>> ANGLAIS FRANÇAIS ESPAGNOL COREEN PORTUGAIS JAPONAIS DÉSACTIVÉ
MENU DISQUES	>> ANGLAIS FRANÇAIS ESPAGNOL COREEN PORTUGAIS JAPONAIS
PARENTAL	>> 1. G 2. - 3. PG 4. PG 13 5. 6. PG-R 7. NC-17 8. ADULTE NO PARENTAL
CODE	>> CHANGER >> ANCIEN CODE NOUVEAU CODE CONFIRMER CODE
INITIALISER	>> RESET
▶PAGE PRINCIPALE

Remarques :

Pour entrer dans le mode de réglage des préférences pendant la lecture, pressez deux fois la touche ARRET.

Réglage des fonctions (suite)

Si une langue susmentionnée est enregistrée sur le disque, vous pouvez sélectionner la langue de l'audio, des sous-titres ou du menu du disque. Sinon, la langue enregistrée sur le disque est montrée.

Controle parental

Le contenu d'un disque offrant la fonction de contrôle est réparti sur différents niveaux.

Vous pouvez sélectionner le niveau de contrôle selon vos besoins.

Exemple : Si vous sélectionnez "G", les scènes de violence déconseillées ne peuvent pas être visualisées par les enfants.

En ce qui concerne les adultes, l'écran les invite à entrer le code après avoir appuyé sur PLAY. Ils peuvent vérifier que le mot de passe est correct.

Remarques : C'est vous qui configurez le mot de passe.

--- CODE ---

Sélectionnez cette option pour adapter le code. L'écran affiche :

PAGE CHANGEMENT CODE

ANCIENT CODE

NOUVEAU CODE

CONFIRMER CODE

Entrez un mot de passe suivant l'écran.

Remarque :

Le mot de passe est le 3308 quand l'appareil est mis en circuit pour la première fois ou que vous avez oublié le mot de passe.

Si vous choisissez cette valeur, chaque réglage de fonction revient à l'état initial établi à l'usine.

Dépannage

Si vous rencontrez les problèmes suivants quand vous utilisez l'appareil, ce guide de dépannage pourrait vous aider.

Aucun son

• Vérifiez que vous n'avez pas appuyé sur MUTE (coupure du son).
• Vérifiez si l'appareil est bien raccordé. Veillez à bien utiliser le téléviseur ou l'amplificateur comme il faut.
• Veillez à avoir sélectionné la position de lecteur DVD sur l'amplificateur.
• Vérifiez que la sortie audio est correctement configurée (vérifiez le mode de sortie audio de la configuration générale dans le menu Configuration).
• Vérifiez que le disque n'est pas en mode de lecture rapide vers l'avant (ou vers l'arrêt) ou de lecture au ralenti.

Aucune image

• Vérifiez si l'appareil est bien raccordé. Veillez à utiliser le téléviseur comme il faut. Veillez à régler le système de couleurs comme il faut.

Mauvaise qualité du son

• Veillez à ce que le mode de sortie audio soit bien réglé. Veillez à ce que le raccordement audio entre l'appareil et l'amplificateur soit correct.
• Vérifiez que le disque n'est ni endommagé ni sale.

Défilément du son et absence de couleur

• Le système de couleur fixé par l'appareil ne correspond pas à celui du téléviseur. Pressez P/N sur la télécommande pour sélectionner le système nécessaire.
• Vérifiez que le disque n'est ni endommagé ni sale.

Disque ne pouvant être lu

• Il n'y a pas de disque dans l'appareil.
• Insérez le disque dans le plateau à disque comme il faut, l'étiquette étant orientée vers le haut.
• Nettoyez le disque.
• Il y a de l'humidité dans l'appareil. Enlevez le disque et laissez l'appareil en circuit pendant environ une heure.
• Vérifiez que le nombre de zone du disque est 1 ou All (un DVD provenant de l'étranger ne peut pas être lu).

Télécommande ne fonctionnant pas

• Supprimez les obstacles entre la télécommande et l'appareil.
• Pointez la télécommande vers le détecteur de télécommande de l'appareil.
• Remplacez les piles par des neuves.
• Références à la page 11.

FICHE TECHNIQUE

Laser		Longueur d'onde de 650 nm
Système video		NTSC /PAL/AUTO
Réponse de fréquence		20Hz ~ 20KHz
Rapport Audio signal/bruit		≥ 90dB (À 1 KHz, pondéré en A selon les normes industrielles japonises 'JIS')
Audio distortion + noise		≤ - 60dB (à 1KHz, 0dB)
Déparation des canaux		≥ 90dB (1KHz)
Gamme dynamique		≥ 85dB (1KHz)
Sortie Audio	Analogue	Niveau de sortie : 2.0 ± 0.2Vrms (Impédance de charge : 10KΩ)
	Numérique	Niveau de sortie : 0.5 ± 0.1Vp-p (Impédance de charge : 75Ω)
Sortie Video	Composite	Niveau de sortie : 1.0 ± 0.2Vp-p (Impédance de charge : 75Ω, déséquilibre, polarité négative)
	Sortie S-video	Niveau de sortie :luminosite (facteur Luma) 1.0 ± 0.2Vp-p chrominance (facteur couleur) 0.286±20% (Impédance de charge : 75Ω)
	À composantes	0.7Vp-p (Impédance de charge : 75Ω)
Source d'alimentation		AC100~240V, 50/60Hz
Consommation de courant		<25 W
Dimensions(WXHXD)		430 x 76.5 x 277 mm
Poids		Environ 4.5Kgs

Remarques : Le format et les spécifications peuvent faire l'objet de modifications sans préavis.

Code régional de restriction

Des codes régionaux de restriction sont incorporés au présent modèle de lecteur de DVD et à tous les disques DVD de chaque région de vente du monde. Si le code régional du présent lecteur de DVD ne correspond pas au code régional du disque DVD que vous voulez jouer, le disque ne jouera pas. Le numéro du code régional apparait dans la figure ci-dessous.

Garantie

La compagnie Super Electric Company garantit que tout appareil électronique neuf qu'elle fabrique est exempt de vices de matières premières et de main-d'œuvre et convient de remédier à de tels vices ou de fournir une pièce neuve (à la discrétion de la compagnie) en échange de toute pièce de tout appareil de sa fabrication qui, dans des conditions normales d'installation, d'utilisation et de service, révèle un tel vice, à condition que le propriétaire nous livre l'appareil intact ou le livre à notre distributeur agréé chez qui il l'a acheté ou à une station de service agréée pour le faire examiner, tous les frais de transport à notre usine étant payés d'avance. Pour établir et recevoir un service sous garantie à notre usine ou à des installations de service agréées, il faut présenter une preuve d'achat/facture de vente datée. Avant de retourner toute marchandise à l'usine, il faut obtenir une autorisation écrite.

La présente garantie exclut nos appareils électroniques soumis à une utilisation abusive, à une négligence, à un accident, à un mauvais câblage non effectué par nous, à une mauvaise installation, à une modification non autorisée ou utilisée en infraction des instructions fournies par nous, ainsi que les appareils réparés ou modifiés hors de notre usine et les cas où le numéro de série a été supprimé, dégradé ou modifié.

La présente garantie remplace toutes les garanties explicites ou implicites et : aucun représentant ou autre personne n'est habilité à assumer en notre nom toute obligation liée à la vente de nos appareils électroniques.

Échange au comptoir d'appareils initialement défectueux

Est qualifié d'initialement défectueux tout appareil que le marchand trouve défectueux après avoir ouvert l'appareil ou que le client trouve initialement défectueux après avoir ouvert un appareil neuf. Le marchand peut retourner l'appareil à l'usine pour le faire échanger. Dans aucune circonstance le client n'est autorisé à retourner directement à l'usine un appareil initialement défectueux.

Modèle	Pièce	Main-d'oeuvre
DVG-5000N	1 an	3 mois

Instrument enregistré par Underwriter's Laboratories, Inc. Par sa conception et sa fabrication, il répond aux normes strictes de sécurité d'U.L. & C-UL contre les rayonnements X, le feu, les accidents et les risques représentés par l'électricité.

500 Esna Park Drive Markham

ON L3R 1H5

Téléphone: [phone]

Fax: [phone]

Email: [e-mail]

DAEWOO

MANUEL Du propriétaire

DVG-5000N
