THERMOSTAT DIGITAL KS - Thermostat numérique THERMOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat numérique
Marque	THERMOR
Modèle	THERMOSTAT DIGITAL KS
Alimentation	230 V ±10%, 50 Hz ±10%
Consommation	3 mA
Pouvoir de coupure	10 A max (charge résistive), 2200 W sous 230 V
Dimensions (H x L)	84,7 x 89,5 mm
Profondeur apparente	20,4 mm
Profondeur encastrée	28,5 mm
Température de fonctionnement	0 à +40°C
Température de stockage	-10 à +40°C
Hygrométrie maximale	90 % à 20°C
Indice de protection	IP 31
Raccordement	Bornes à cages de 1 à 2,5 mm²
Conformité	EN 15-500
Modes de fonctionnement	Confort, Confort-1°C, Confort-2°C, Eco, Hors-gel, Arrêt, Programmation
Réglage de consigne	Par pas de 0,5°C
Fil pilote	6 ordres
Programme première mise en chauffe	22 jours, chauffe progressive
Verrouillage / déverrouillage	Appui simultané 5 secondes
Installation	Montage mural à 1,5 m du sol, sur mur intérieur
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Débrancher l'alimentation avant tout branchement. Respecter la norme NF C 15-100.
Pièces détachées et réparabilité	Contacter le service après-vente THERMOR au N°Azur 0810081045 (appel local) ou par fax [phone].
Garantie	2 ans à compter de la date d'installation ou d'achat, maximum 30 mois à compter de la fabrication.

FOIRE AUX QUESTIONS - THERMOSTAT DIGITAL KS THERMOR

Comment régler la température de consigne ?

Appuyez sur les touches + ou - pour ajuster la température par pas de 0,5°C. La température de consigne Confort est la température souhaitée en présence. En mode Eco, elle est automatiquement abaissée de 2°C.

Comment verrouiller/déverrouiller les commandes ?

Effectuez un appui simultané sur les touches (icône cadenas) pendant 5 secondes. Le symbole de verrouillage apparaît ou disparaît.

Que faire si la température affichée ne correspond pas à la température réelle ?

Vous pouvez ajuster le thermomètre intégré. Appuyez simultanément sur les touches (réglage) pendant 5 secondes, puis réglez la différence à l'aide des touches + ou -.

Comment lancer le programme de première mise en chauffe ?

Appuyez simultanément sur les touches (programme) pendant 5 secondes. Le programme de 22 jours démarre avec une chauffe progressive de la dalle. La température est régulée à 20°C. Pour revenir au fonctionnement normal, refaites un appui simultané de 5 secondes en fin de programme.

Quels sont les différents modes de fonctionnement ?

Les modes sont : Confort, Confort-1°C, Confort-2°C, Eco, Hors-gel (environ 7°C), Arrêt, et Programmation (si raccordé à un programmateur).

Comment raccorder le thermostat à un programmateur ?

Le thermostat peut recevoir des ordres par fil pilote (6 ordres). Sélectionnez le mode "Programmation" via les touches. Le branchement doit être effectué selon le schéma de câblage fourni, avec ou sans relais externe selon la puissance.

Quelle est la hauteur de montage recommandée ?

Le thermostat doit être monté à environ 1,5 mètres du sol, sur un mur intérieur, à l'abri du rayonnement solaire direct et des perturbations thermiques.

Que faire en cas de panne ou de dysfonctionnement ?

Contactez le service après-vente THERMOR par téléphone (N°Azur 0810081045, appel local depuis la France) ou par fax au 0238713889. Pour l'étranger : [phone].

Comment nettoyer le thermostat ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Assurez-vous que l'appareil est hors tension.

Quelle est la durée de la garantie ?

La garantie est de 2 ans à compter de la date d'installation ou d'achat, et ne saurait excéder 30 mois à partir de la date de fabrication en l'absence de justificatif.

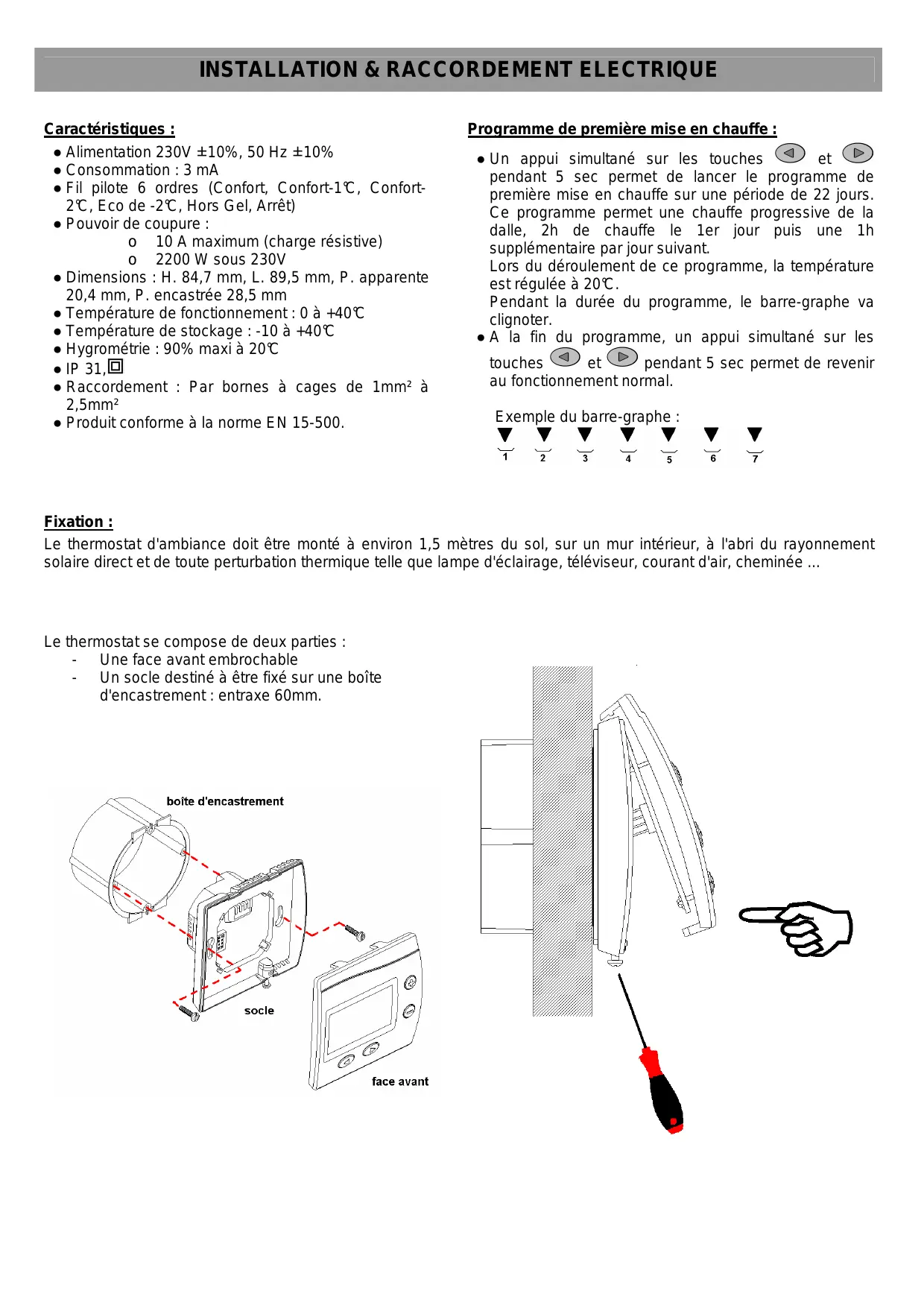

MODE D'EMPLOI THERMOSTAT DIGITAL KS THERMOR

• Alimentation 230V ±10%, 50 Hz ±10%
• Consommation : 3 mA
• Fil pilote 6 ordres (Comfort, Comfort-1°C, Comfort-2°C, Eco de -2°C, Hors Gel, Arrêt)
• Pouvoir de coupure :

10 A maximum (charge résistive) 2200 W sous 230V

• Dimensions : H. 84,7 mm, L. 89,5 mm, P. apparente 20,4 mm, P. encastrée 28,5 mm
• Température de fonctionnement: 0 à +40°C
• Température de stockage : -10 à +40°C Hygrométrie : 90% maxi à 20°C
• IP 31,
• Raccordement: Par bornes à cages de 1mm² à 2.5mm²
• Produit conforme à la norme EN 15-500.

Programme de première mise en chauffe :

• Un appui simultané sur les touches

pendant 5 sec permet de lancer le programme de première mise en chauffe sur une période de 22 jours. Ce programme permet une chauffe progressive de la dalle, 2h de chauffe le 1er jour puis une 1h supplémentaire par jour suivant.

Lors du déroulement de ce programme, la température est régulée à 20°C.

Pendant la durée du programme, le barre-graphe va clignoter.

• À la fin du programme, un appui simultané sur les touches et pendant 5 sec permet de revenir au fonctionnement normal.

Exemple du barre-graphe :

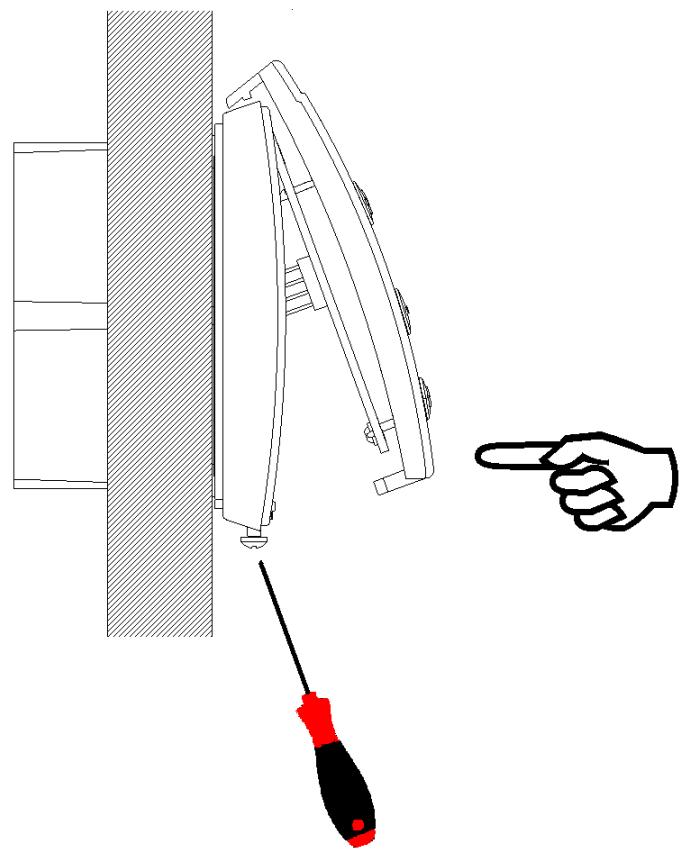

Fixation :

Le thermostat d'ambiance doit être monté à environ 1,5 mètres du sol, sur un mur intérieur, à l'abri du rayonnement solaire direct et de toute perturbation thermique telle que lampe d'éclairage, téléviseur, courant d'air, cheminée...

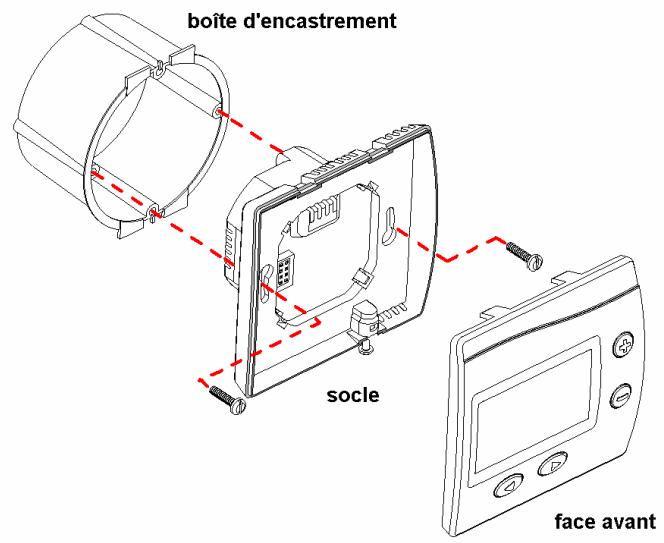

Le thermostat se compose de deux parties :

Une face avant embrochable - Un socle destiné à être fixé sur une boîte d'encastrement : entraxe 60mm.

Câblage :

Les circuits d'alimentation des éléments chauffants sont réalisés conformément aux préconisations de la norme NF C 15-100.

Important :

La connexion du fil pilote sera effectuée après le sectionnement de coupure général du chauffage afin de garantir la totale mise hors tension.

Branchement direct

(pour les puissances inférieures ou égales à 2200W).

Cas de branchement avec 5 conducteurs

Branchement avec relais externe

Cas de branchement avec 5 conducteurs

Cas de branchement avec 4 conducteurs CDC: Corps de Chauffe

Cas de branchement avec 4 conducteurs CDC: Commun Corps De Chauffe

TYPE DE L'APPAREIL: THERMOSTAT DIGITAL KS

Référence DE L'APPAREIL: 400 104

DATE DE FABRICATION :

NOM ET ADRESSE DU CLIENT :

Thermor

Services

Pièces détachées

Conseils avant et après-vente

N°Azur 0810081045

Prix d'un appel local

depuis un poste fixe

en France métropolitaine

Fax:[phone]

Depuis l'étranger

tel:[phone]

CACHED DE L'INSTALLATEUR

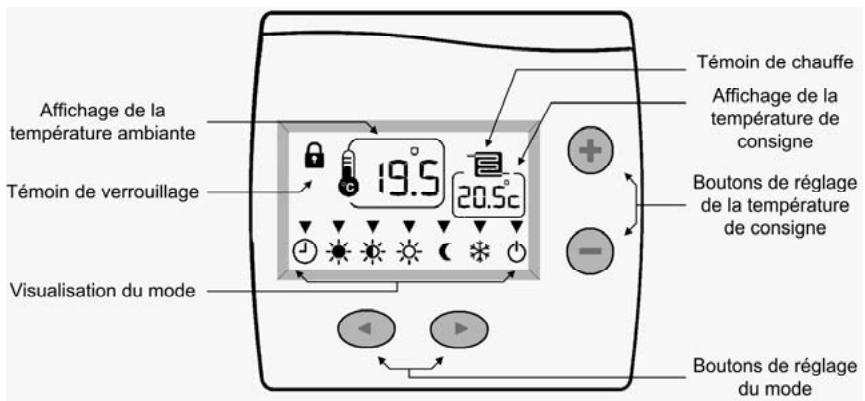

Description

Le thermostat d'ambiance digital semi encastré a été créé pour vous apporter un maximum de confort. Il est ajusté aux installations de chauffage en plancher rayonnant électrique. Il peut se raccorder à un programmeur ou un gestionnaire d'énergie. Il permet de : gérer 6 modes de fonctionnement (Confort, Confort-1°C, Confort-2°C, Eco, Hors-gel, Arrêt).

Un appui sur n'importe quelle touche permet d'accéder au rétroéclairage.

Modes de fonctionnement :

Le thermostat est capable de recevoir des ordres par fil pilote. Cependant le mode de fonctionnement peut être sélectionné à l'aide des touches 4 et 5. Il reconnaît les ordres :

• "CONFORT": C'est la température que vous souhaitez lors de votre temps de présence. "CONFORT-1°C": C'est la température confort abaissée de 1°C.
• "CONFORT-2℃" : C'est la température confort abaissée de 2°C.
• "Eco" : C'est la température que vous souhaitez lors de vos absences journières et la nuit. Elle est égale à la température confort abaissee de 2°C.
• "HORS GEL": C'est la température que vous souhaitez lors de vos absences de longues durées (par exemple : vacances). Elle permet de maintenir une température minimum dans votre logement et éviter ainsi tout risque de gel (environ 7°C ).
• "ARRET": Arrêt du chauffage.

Le mode "PROGRAMMATION": Si vous disposez d'un programmateur ou d'un gestionnaire d'énergie, c'est la position que vous devez sélectionner pour que votre plancher chauffant suive la programmation souhaitée.

Verrouillage / déverrouillage de l'ensemble des commandes :

Un appui simultané sur les touches et pendant 5 sec, et le symbole apparait ou disparait.

Réglage de la température de consigne :

C'est la température souhaitée pendant l'occupation de la pièce. Notre consigne est ajustable par pas de 0,5°C. Des appuis sur les touches ou vous permettent de régler votre température de consigne.

L'inertie de votre plancher chauffant nécessite quelques heures pour que la température de votre pièce se stabilise.

Alors si la température ne vous convient pas, ajustez le réglage en changeant votre température de consigne.

Si votre consigne Confort est à 21°C, lorsque vous passez en Eco par le programmateur ou le gestionnaire d'énergie, la température de consigne basculera automatiquement à 19°C.

Si vous changez votre consigne Eco de 19°C à 18°C. Lors du passage en Confort, votre température de consigne Confort sera à 20°C au lieu de 21°C.

Réglage du thermomètre d'ambiance intégré

Si vous souhaitez ajuster la valeur de la température ambiente affichée par votre thermostat, procédez à un appui simultané sur les touches et pendant 5 sec, puis réglez la différence à l'aide des touches et .

Température de la pièce vue par un thermomètre: 21°C Température de la pièce vue par votre thermostat: 20°C.

Alors vous réajustez la différence de 1°C.

• La durée de garantie est de 2 ans à compter de la date d'installation ou d'achat et ne saurait excéder 30 mois à partir de la date de fabrication en l'absence de justificatif.
• THERMOR assure l'échange ou la fourniture des pièces reconnues défectueuses à l'exclusion de tous dommages et intérêts.
• Les frais de main d'œuvre, de déplacement et de transport sont à la charge de l'usager.
• Les déformations provenant d'une installation non conforme, d'un réseau d'alimentation ne respectant pas la norme NF EN 50160, d'un usage anormal ou du non-respect des prescriptions de ladite notice ne sont pas couvertes par la garantie. Présenter le présent certificat uniquement en cas de réclamation après du distributeur ou d'un installateur, en y joignant une facture d'achat.
• Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur, de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil.
