MODE D'EMPLOI UPA 500 A1 ULTIMATE SPEED

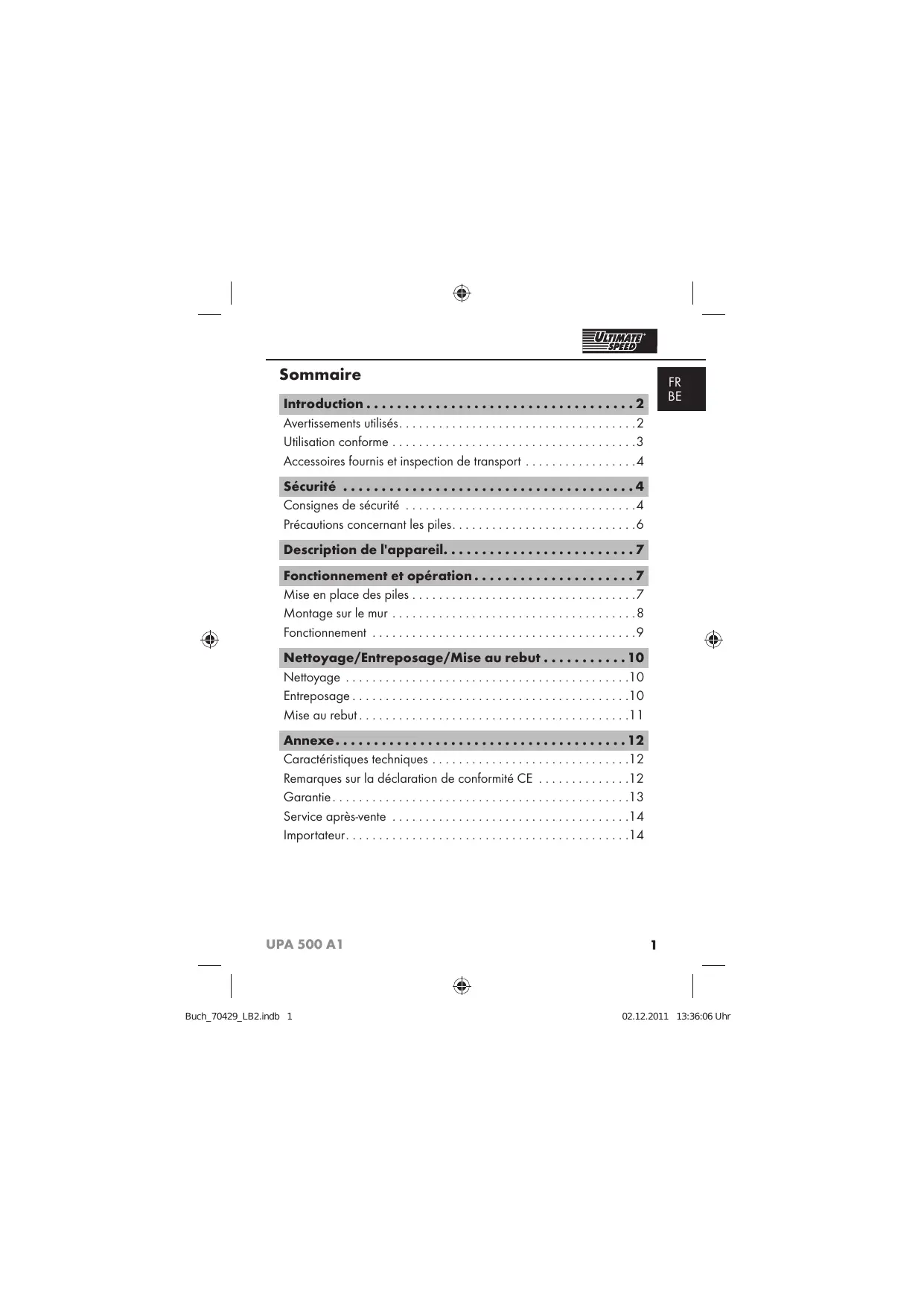

• Introduction p. 2
• Avertissements utilisés p. 2
• Utilisation conforme p. 3
• Accessoires fournis et inspection de transport p. 4
• Sécurité p. 4
• Consignes de sécurité p. 4
• Précautions concernant les piles p. 6
• Description de l'appareil p. 7
• Fonctionnement et opération p. 7
• Mise en place des piles p. 7
• Montage sur le mur p. 8
• Fonctionnement p. 9
• Nettoyage/Entreposage/Mise au rebut p. 10
• Nettoyage p. 10
• Entreposage p. 10
• Mise au rebut p. 11
• Annexe p. 12
• Caractéristiques techniques p. 12
• Remarques sur la déclaration de conformité CE p. 12
• Garantie p. 13
• Service après-vente p. 14
• Importateur UPA 500 A1 Buch_70429_LB2.indb 1 p. 14

Toutes nos félicitations pour l'achat de votre nouvel appareil ! Ce mode d'emploi fait partie de l'aide au garage UPA 500 A1 (ci-après désigné par appareil) et vous donne des informations importantes pour l'usage en bonne et due forme, la sécurité, l'opération ainsi que la mise au rebut de l'appareil. Le mode d'emploi doit en tout temps être accessible à proximité de l'appareil. Il doit être lu et utilisé par chaque personne chargée de l'opération et du dépannage de l'appareil. Conservez ce mode d'emploi et remettez-le au nouveau propriétaire de l'appareil. Avertissements utilisés Les avertissements suivants sont utilisés dans ce mode d'emploi : DANGER Un avertissement de ce niveau de danger signale une situation dangereuse menaçante. Si la situation dangereuse n'est pas évitée, cela peut entraîner la mort ou des accidents dangereux. ► Il faut impérativement suivre les instructions de cet avertissement, pour éviter le danger de mort ou d'accidents graves.

AVERTISSEMENT Un avertissement de ce niveau de danger signale une situation potentiellement dangereuse. Des accidents peuvent résulter de l'incapacité à éviter la situation dangereuse. ► Voilà pourquoi il est important de suivre les instructions figurant dans cet avertissement, pour éviter que des personnes ne soient blessées. ATTENTION Un avertissement de ce niveau de danger signale un dommage matériel potentiel. Si vous ne pouvez éviter la situation dangereuse, cela peut entraîner des dommages matériels. ► Suivre les instructions dans cet avertissement pour éviter tous dommages matériels. REMARQUE ► Une remarque signale des informations supplémentaires qui facilitent la manipulation de l'appareil. Utilisation conforme L'appareil sert exclusivement à signaler les écarts entre un véhicule et le mur du garage facilite ainsi le garage. Cet appareil est exclusivement destiné à l'usage dans les ménages privés et pas pour l'utilisation dans un cadre commercial ou industriel. L'appareil apporte son assistance lors du garage et ne remplace en aucun cas les précautions nécessaires du conducteur au cours du garage. Voilà pourquoi aucune responsabilité n'est assumée pour les dommages évtl. résultant du montage, de l'usage, de la maintenance ou d'une défaillance. La personne opérant l'appareil est seule à assumer le risque. UPA 500 A1

Introduction / Sécurité Accessoires fournis et inspection de transport

L'appareil est équipé par défaut des composants suivants :

1 x aide au garage UPA 500 A1 4 x piles 1,5 V de type AA/LR6/Mignon 4 x vis M3 x 24 mm 4 x chevilles (S6) 3 x pads velcro Ce mode d'emploi REMARQUE ► Vérifiez que la livraison est bien complète et qu'elle ne présente pas de dommages apparents. ► En cas de livraison incomplète ou de dommages résultant d'un emballage défectueux ou du transport, veuillez vous adresser à la hotline du service après-vente (voir le chapitre Service après-vente). Sécurité Ce chapitre contient des consignes de sécurité importantes se rapportant à la manipulation de l'appareil. Cet appareil est conforme aux consignes de sécurité prescrites. Tout usage non conforme peut entraîner des dommages personnels et matériels. Consignes de sécurité ■ Si vous n'êtes pas sûr de votre état de santé, demandez conseil à votre médecin, avant d'utiliser l'appareil.

► Vérifiez la présence de dommages visibles extérieurs avant l'usage de l'appareil. Ne mettez pas en service un appareil endommagé ou ayant subi une chute. ► Utilisez uniquement l'appareil aux fins décrites (cf. Chapitre Utilisation conforme). ► Cet appareil n'est pas prévu pour des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales ou dont le manque d'expérience ou de connaissances les empêchent d'assurer un usage sûr des appareils, s'ils n'ont pas été surveillés ou initiés au préalable. ► Les enfants doivent être surveillés afin d'éviter qu'ils jouent avec l'appareil.

ATTENTION - DOMMAGES MATÉRIELS

► Evitez tout apport supplémentaire de chaleur, par ex. par les rayons directs du soleil, les chauffages, etc.. ► N'exposez pas l'appareil à l'humidité, utilisez-le exclusivement dans des pièces sèches. UPA 500 A1 Buch_70429_LB2.indb 5

Sécurité Précautions concernant les piles

AVERTISSEMENT Danger par l'usage non conforme ! Veuillez respecter les consignes de sécurité suivantes pour assurer la manipulation des piles en toute sécurité : ► Ne jetez pas les piles dans le feu. ► Ne court-circuitez pas les piles. ► N'essayez pas de recharger les piles. ► Vérifiez régulièrement les piles. Des fuites d'acide de pile peuvent sérieusement endommager l'appareil. Veillez à prendre des précautions particulières lors de la manipulation d'une pile endommagée ou présentant une fuite. Danger de brûlure par l'acide ! Porter des gants de protection. ► Conserver les piles hors de portée des enfants. En cas d'ingestion, consultez immédiatement un médecin. ► N'utilisez jamais conjointement des piles usagées et nouvelles. ► Retirez les piles si vous n'utilisez pas l'appareil pendant une période prolongée.

Description de l'appareil/Fonctionnement ... Description de l'appareil

Bouton de mise en marche/arrêt

Compartiment à piles

Capteur à ultrasons Fonctionnement et opération Mise en place des piles ♦ Faites glisser l'interrupteur Mise en marche/arrêt 2 en position "OFF". ♦ Faites glisser le couvercle du compartiment à piles en direction de la flèche et retirez-le de l'appareil. ♦ Insérez 4 piles de 1,5 V d type AA/LR6/Mignon dans le compartiment à piles 6 . A cet égard, veuillez respecter la polarité indiquée dans le compartiment à piles 6 . ♦ Insérez ensuite à nouveau le couvercle du compartiment à piles et laissez-le bien s'enclencher. REMARQUE ► Si en cours d'utilisation ou en mode veille, la LED rouge 3 clignote une fois toutes les 10 secondes, les piles sont trop faibles et doivent être remplacées. UPA 500 A1 Buch_70429_LB2.indb 7

Fonctionnement et opération Montage sur le mur

DANGER ► Veillez en perforant à ne pas endommager de conduites électriques ou d'autres installations telles que des conduites d'eau. ATTENTION ► Les chevilles fournies sont uniquement appropriées pour le montage dans le béton ou la pierre. Avant de procéder au montage, veuillez vérifier que le lieu de montage est adapté à recevoir des chevilles. En cas de doute, veuillez consulter un expert. ♦ Fixez l'aide au garage au mur du garage à hauteur du pare-brise de votre véhicule. A cette fin, veuillez marquer deux trous à perforer avec un écart vertical de 130 mm. ♦ Fixez le capteur à ultrasons au mur du garage à hauteur du pare-choc de votre véhicule. A cette fin, veuillez marquer deux trous de perforation avec un écart vertical de 45 mm. ♦ Percez à présent les quatre trous à une profondeur minimum de 30 mm à l'aide d'une perceuse et d'un foret de 6 mm. ♦ Insérez les chevilles dans les trous et insérez les vis. Laissez dépasser quelque peu les têtes des vis. et le capteur à ultra♦ Suspendez à présent l'aide au garage sons 7 au niveau des vis. REMARQUE ► Vous pouvez également vous servir des bandes velcro fournies et le capteur à ultrasons 7 . pour fixer l'aide au garage

Fonctionnement et opération Fonctionnement

L'appareil présente 3 modes de fonctionnement : Veille L'appareil passe automatiquement en mode veille (mode économie d'électricité), après qu'il n'y ait plus eu de mouvement dans la zone à surveiller pendant env. 30 secondes. En cas de mouvement, l'appareil reconnaît automatiquement l'entrée ou la sortie et s'allume à nouveau tout seul. Entrée Lors de l'entrée dans le garage, l'appareil s'allume dans l'ordre vert jaune - rouge. Sortie Si un véhicule s'éloigne de l'appareil, la LED jaune 4 s'allume, puis la LED verte 5 . ♦ Allumez l'appareil en faisant glisser l'interrupteur Marche/arrêt 2 en position "ON". Les LEDs clignotent brièvement (rouge, jaune, vert). L'appareil est maintenant opérationnel et la LED verte 5 est allumée durablement. ♦ Vérifiez à présent la fonctionnalité, en vous déplaçant lentement vers le capteur à ultrasons 7 en contrôlant les signes luminaux respectifs de l'aide au garage . Signal lumineux Ecart avec le capteur à ultrasons vert env. 5 - 1,5 m jaune env. 1,5 - 0,5 m rouge env. 0,5 - 0 m UPA 500 A1 Buch_70429_LB2.indb 9

REMARQUE ► Veuillez noter que dans les zones limitrophes, il est possible que les couleurs alternent successivement. Ce n'est pas un défaut, mais cela signifie que la zone limite ne peut pas être identifiée de manière claire, dans la mesure où le véhicule n'est pas garé en parallèle au capteur. Nettoyage/Entreposage/Mise au rebut Nettoyage ATTENTION Dommages potentiels sur l'appareil. ► Assurez-vous lors du nettoyage qu'aucune humidité ne pénètre dans l'appareil pour éviter tous dommages irréparables sur l'appareil. ► N'utilisez pas de produit de nettoyage ou de solvant agressif. Ils pourraient en effet endommager la surface de l'appareil. ♦ Nettoyez l'appareil à l'aide d'un chiffon doux et sec. Vous pouvez également légèrement humidifier le chiffon en cas de salissures tenaces. Entreposage Si vous n'utilisez pas l'appareil pendant une période prolongée, veuillez retirer les piles et l'entreposer à un endroit propre, sec et sans exposition directe au soleil.

Mise au rebut de l'appareil L'appareil ne doit jamais être jeté dans la poubelle domestique normale. Ce produit est assujetti à la directive européenne 2002/96/EC WEEE (Waste Electrical and Electronic Equipment). Remettez l'appareil destiné au recyclage à une entreprise spécialisée ou au centre de recyclage de votre commune. Respectez la réglementation en vigueur. En cas de doutes, contactez votre centre d'élimination des déchets. Eliminez l'ensemble des matériaux d'emballage d'une manière respectueuse de l'environnement. Mise au rebut des piles Les piles ne doivent pas être jetées avec les ordures ménagères. Chaque consommateur est tenu par la loi de remettre les piles à un point de collecte de sa commune/son quartier ou dans le commerce. Cette obligation a pour objectif d'assurer l'élimination écologique des piles. Remettez les piles/accus uniquement dans un état déchargé. UPA 500 A1 Buch_70429_LB2.indb 11

Annexe Caractéristiques techniques Distance de détection Alimentation en tension Plage de température de service Humidité Dimensions (l x H x P) Aide au garage Capteur à ultrasons Poids 15 cm - 500 cm 4 piles de 1,5 V Type AA/LR6/Mignon + 5 à + 40°C

condensation) env. 5,5 x 16,5 x 4,8 cm env. 5,6 x 8 x 3,4 cm env. 165 g (sans piles) Remarques sur la déclaration de conformité CE Le présent appareil a été contrôlé et agréé en conformité avec les exigences fondamentales et les autres règles pertinentes de la directive CEM 2004/108/EC. La déclaration de conformité originale est disponible chez l'importateur.

Cet appareil bénéficie de 3 ans de garantie à compter de la date d'achat. L'appareil a été fabriqué avec soin et consciencieusement contrôlé avant sa distribution. Veuillez conserver le ticket de caisse en guise de preuve d'achat. Dans le cas où la garantie s'applique, veuillez appeler le service après-vente concerné. Cette condition doit être respectée pour assurer l'expédition gratuite de votre marchandise. REMARQUE ► La prestation de garantie s'applique uniquement aux vices de matériau ou de fabrication, pas aux dégâts de transport, aux pièces d'usure ou aux dommages subis par des pièces fragiles, par ex. commutateurs ou batteries. Le produit est exclusivement destiné à un usage privé et non commercial. La garantie est annulée en cas de manipulation incorrecte et inappropriée, d'utilisation brutale et en cas d'intervention qui n'aurait pas été réalisée par notre centre de service après-vente agréé. Cette garantie ne constitue pas une restriction de vos droits légaux. La durée de la garantie n'est pas prolongée par l'exercice de la garantie. Ceci vaut également pour les pièces remplacées et réparées. Tous dommages et défauts éventuellement déjà présents à l'achat doivent être notifiés dès le déballage, au plus tard, deux jours après la date d'achat. Toutes réparations réalisées après expiration de la période sous garantie sont payantes. UPA 500 A1 Buch_70429_LB2.indb 13
