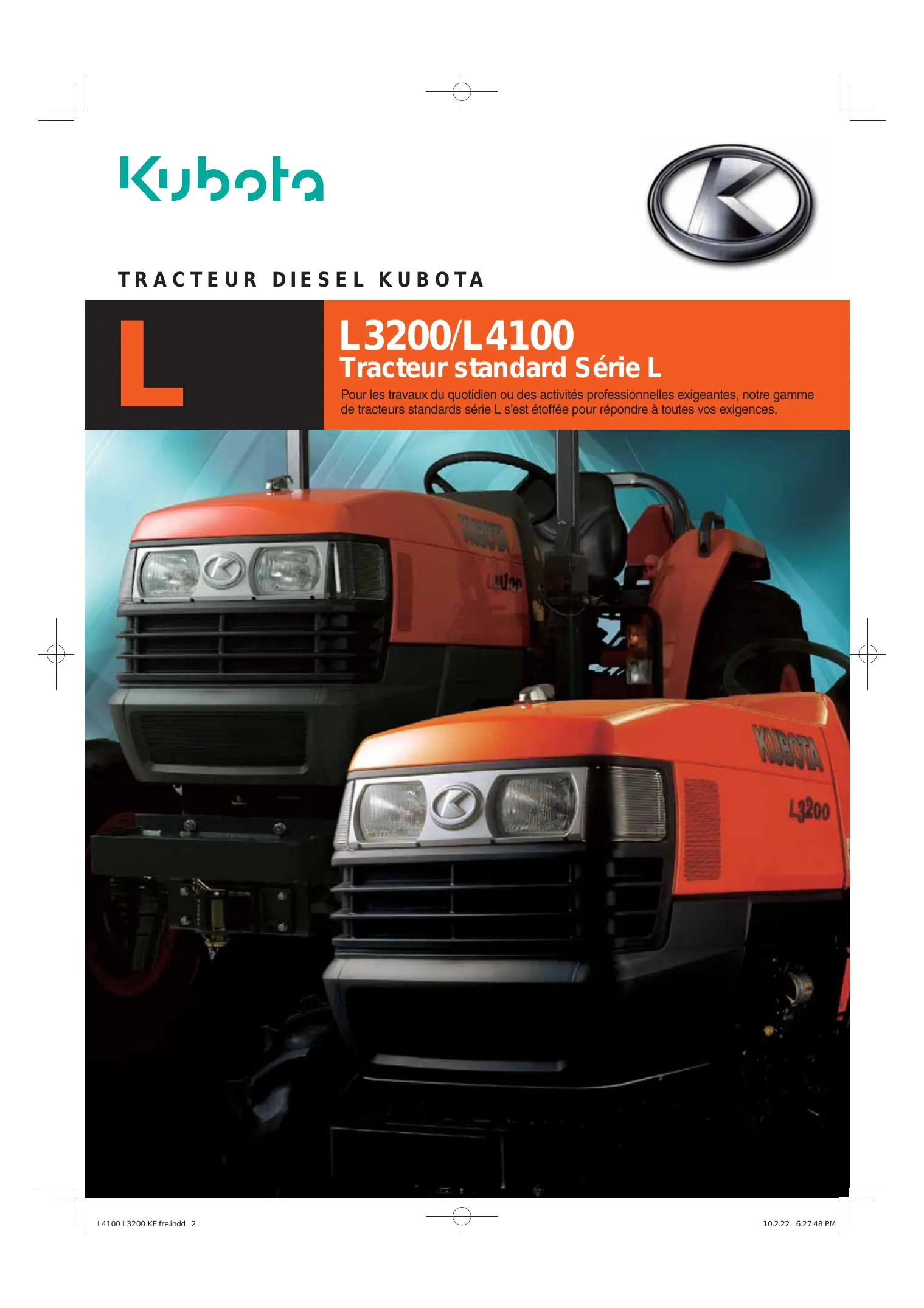

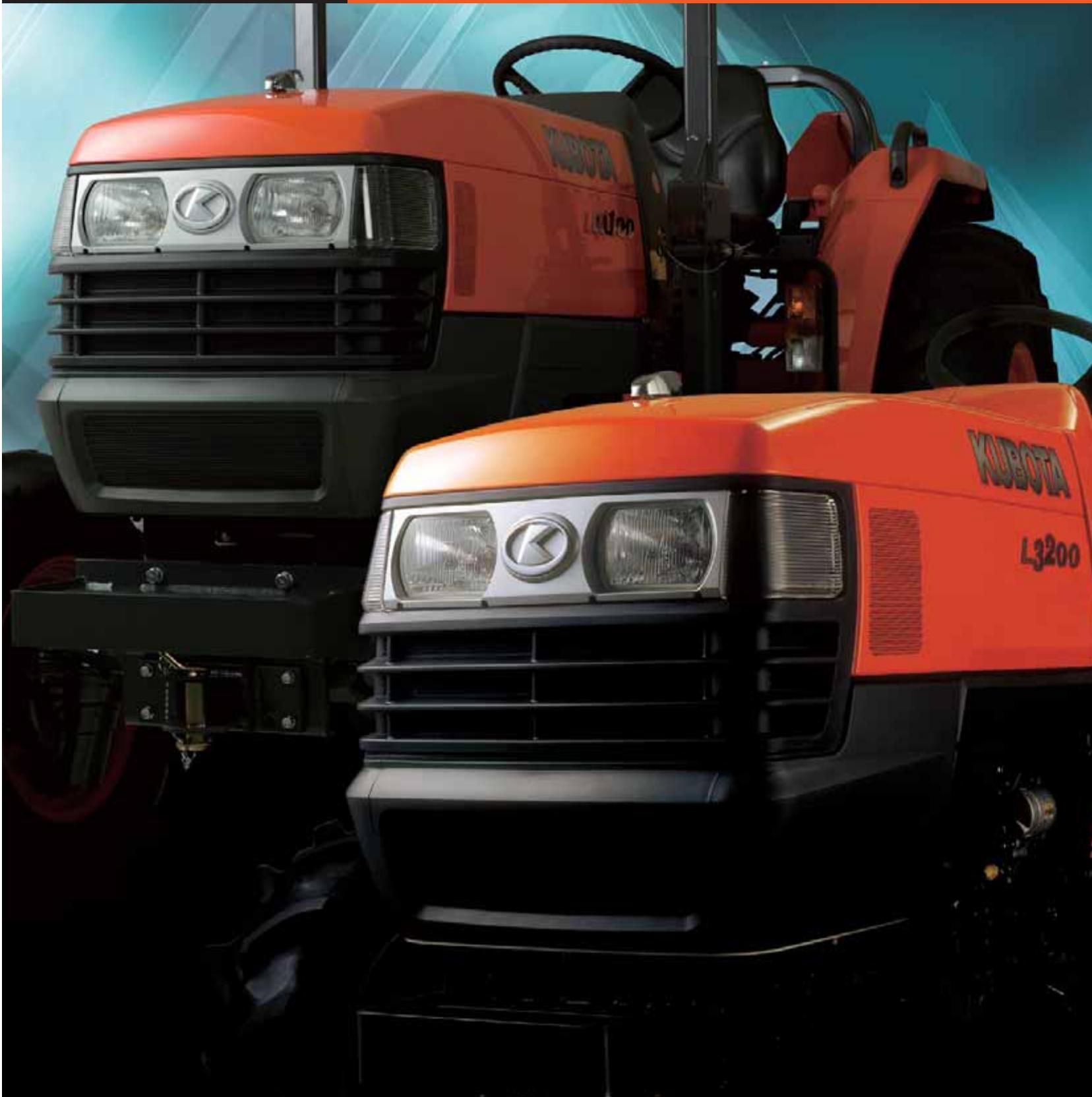

Tracteur standard Série L
Pour les travaux du quotidien ou des activités professionnelles exigeantes, notre gamme de tracteurs standards série L s'est etoffee pour repondre à toutes vos exigences.

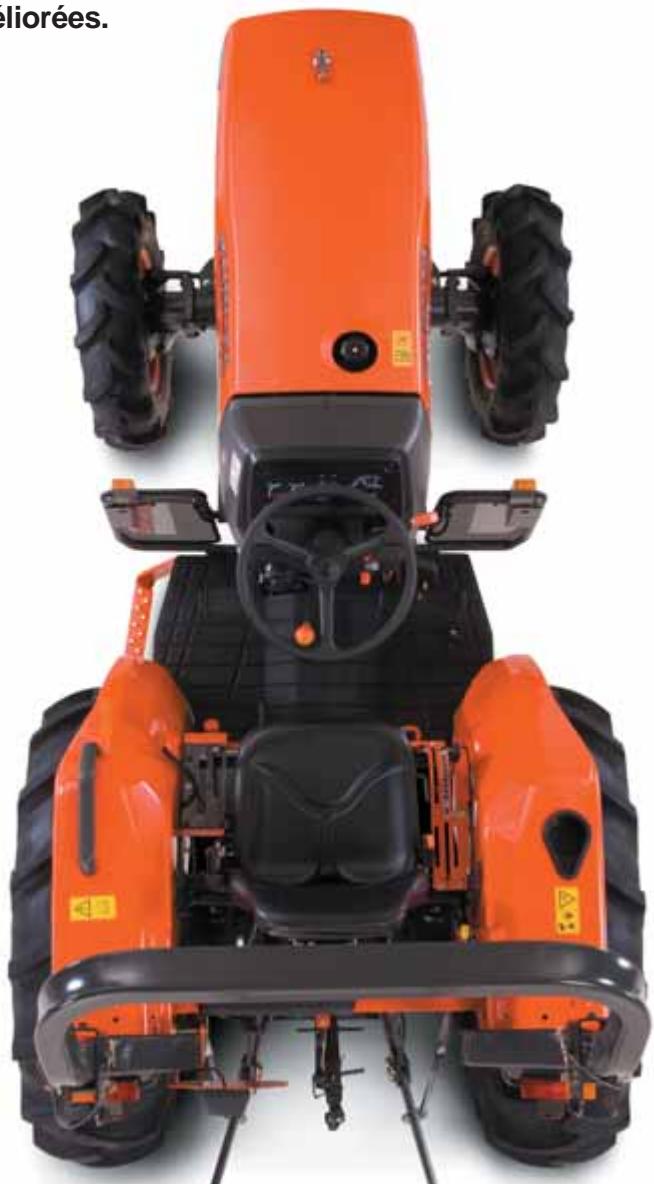

Vous cherchez un tracteur offrant un moteur puissant, des vitesses de déplacement rapides, et une polyvalence sans égale? Arrêtez de chercher! La série L standard est la solution!
Les modèles standards de la série L sont les tracteurs les plus populaires de leur catégorie, depuis plus de dix ans. Aujourd'hui, les nouveaux tracteurs standards série L de Kubota reconduisent la saga avec de nombreuses caractéristiques améliorées.

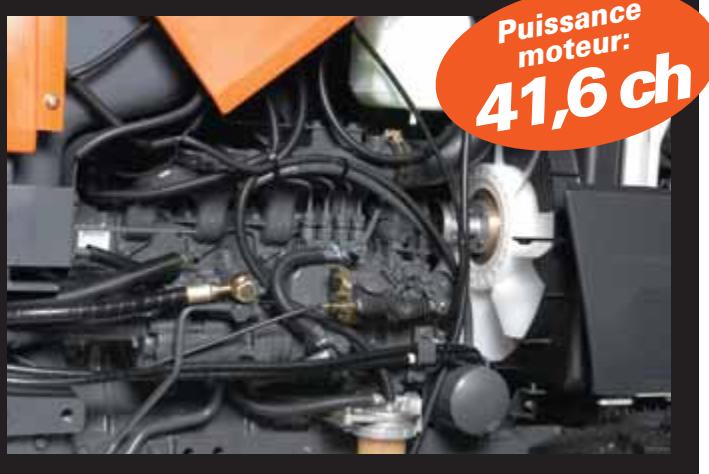

Une augmentation de la puissance moteur de 41,6 ch et une réduction remarquable du bruit et des vibrations.
Reconnu pour sa fiabilité et sa puissance, le moteur diesel E-TVCS du Kubota L4100 génére 41,6 ch de puissance, pour vous permettre de venir à bout de n'importe qu'elle tâche. Cette solide motorisation délivre une puissance exceptionnelle, un couple élevé et moins de pollution. Grace à son balancier dynamique, il offre également moins de bruit et de vibrations.
En positionnant les ailes arrête plus en retrait et en
adoptant une plateforme
enticipation plane, le L4100
assure plus de place au
conducteur. Ses pédales
suspendues offrent plus d'espace, tout en facilitant la conduite des opérations sans effort.
TRACTEUR PUISSANT
TRANSMISSION HST OU MECANIQUE
L4100
Réserveir à carburant haute capacité
Avec un réserve à carburant de 42 litres, vous perdez moins de temps à refaire le plein, au profit d'heures travaillées effectives.
Design moderne
Vu de l'avant, le tracteur n'offre pas simplement un esthetisme supérieur, de par son capot incliné et plus arrondi, il garantit également une(Meilleure visibilité devant.De plus,le capot à ouverture totale permet un accès rapide aux parties vitales du moteur.
TRANSMISSION HYDROSTATIQUE*
Direction assistée hydrostatique
Non seulement la direction assistée hydrostatique répond instantanément ; mais grâce à sa souplesse, la fatigue de l'opérateur est réduite même lors de travaux avec de lourdes charges.

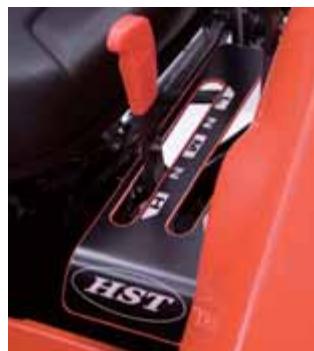

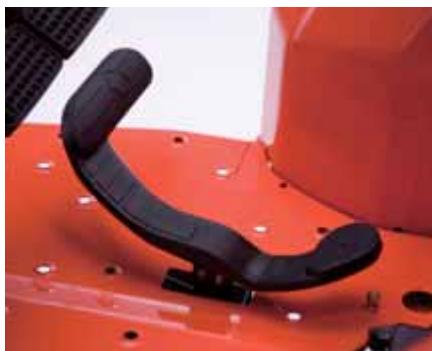

HST réactive (mécanisme d'asservissement hydraulique)
Le tracteur L4100HST est équipé d'une pompe hydrostatique Kubota de 44,5 cm3 avec mécanisme d'asservissement hydraulique, qui augmente la réactivité de la pédale HST ; cela facilitite les changements de direction au pied, pour des performances en toute agilité, et un contrôle accru quelque soit la charge. Les changements de direction d'avant en arrêt s'en trouvent simplifiés. Cette transmission HST réduit également les accoups, le bruit et la fatigue, pour accroître les performances du tracteur et le comport de l'opérateur. De plus, cette transmission offre un régulateur de vitesse à portée de main, qui vous garantit une vitesse de travail constante. * pour modèle L4100HST uniquement
Silencieux incorpore
Pour ne pas obstruer la vision, le silencieux a eté caché sous le capot ; cela facilitite les utilisations avec un chargeur frontal. De plus, l'échévement est dirigé vers le bas.

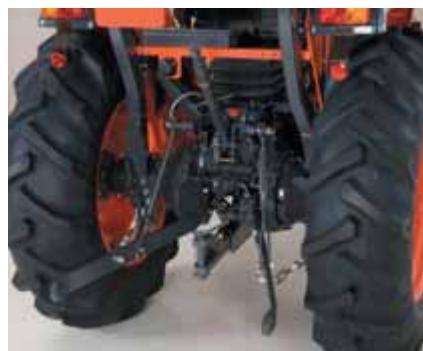

PDF independante hydraulique & attelage 3-points faciles d'utilisation
Le Kubota L4100 vous permet d'engage la PDF indépendante hydraulique sans avoir à utiliser l'embrayage. L'utilisation de la prise de force en stationnaire est aussi simple que d'allumer les phares.
Pour facilitier la connexion des accessoires, le tracteur offre également une protection prise de force escamtable.
Avec ses équipements multiples, les tracteurs standard série L sont tout sauf rudimentaires, et ils seront toujours là pour réaliser les travaux que vous leur confirrez.

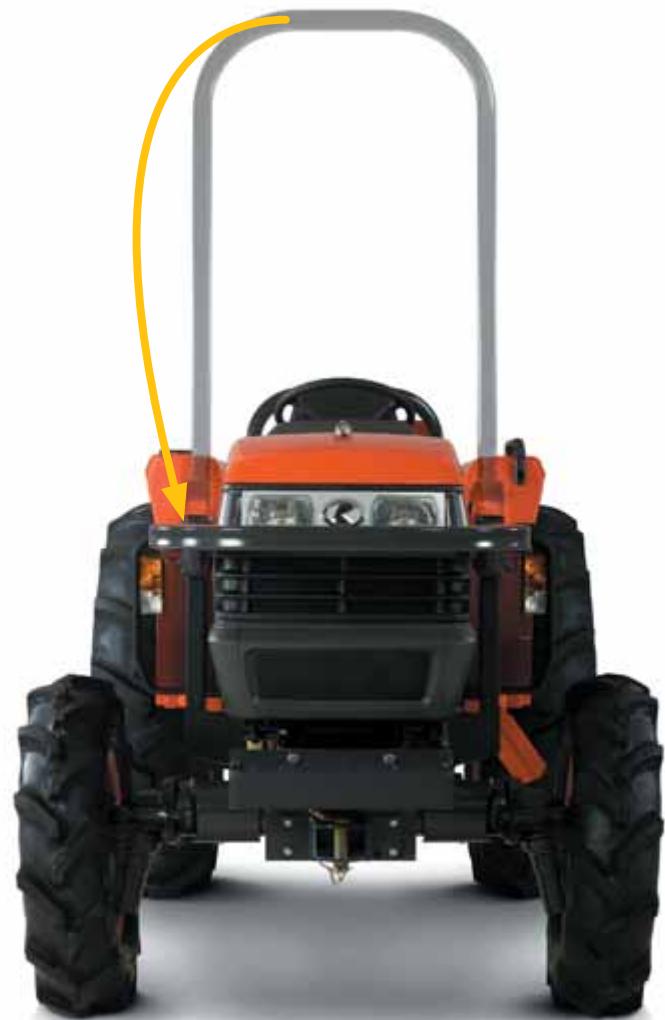

Arceau de sécurité repliable
Les tracteurs de la série L sont équipés d'un arceau de sécurité d'origine.
TRANSMISSION MECANIQUE
Puisant et polyvalent pour plus de productivité !
Grçà à une puissance moteur supérieure et à un inverseur mécanique pratique, vous viendraz à bout plus rapidement de vos travaux, même les plus lourds. Pour des utilisations simplifiées avec
un chargeur frontal, le changement
d'avant en arrêté de l'inverseur mécanique peut s'effectuer dans les gAMES lentes et arrêté. De plus,
la transmission offre huit vitesses avant et quatre arrriere (8 AV/4 AR),
afin de toujours sélectionner laDMAmeille vitesse pour une productivisupérieure.

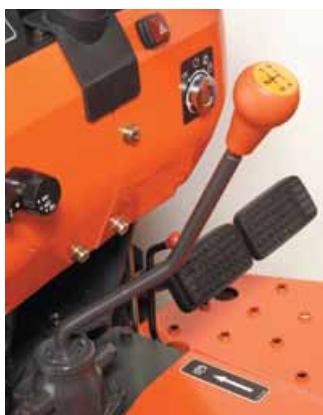

Levier principal de passage des vitesses (L3200)

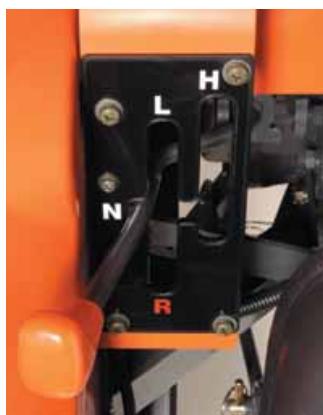

Levier de changement de gamme
MODELES SÉRIE L ARCEAU ARRÊIRE OU CENTRAL
TRANSMISSION MECANIQUE
Freins à disques humides
Les freins à disques humides sont immergés dans l'huile. Ce qui leur confère longévité, répondant et souplesse. Ils répondent à la moindre pression.
Réserveir à carburant haute capacité
Le réservoir de 34 litres vous permet d'embarquer plus de carburant, pour des utilisations plus longues.
Capot ouverture totale et grille de radiateur coulissante
Pour une simple maintenance ou une intervention plus complète, le nouveau design du capot monobloc, à ouverture totale, facilité l'accès aux pieces moteur. Enlever la grille du radiateur est également rapide. Faites la simplement coulisser!
Direction assistéeouple
Afin de réduire la fatigue, le L3200 est équipé d'une direction assistée intégrale,ouple,a braquage facile.

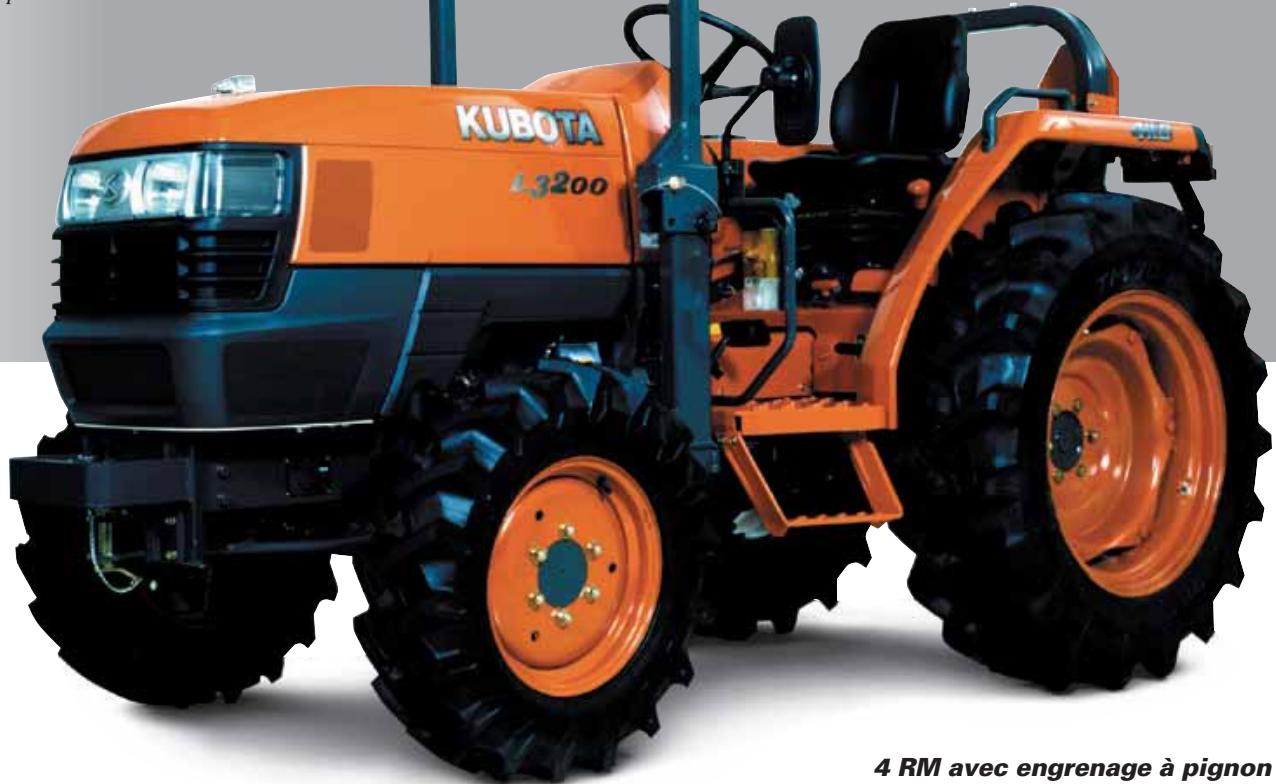

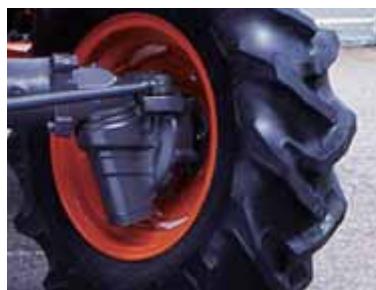

4 RM avec engrenage à pignon conique
Le tracteur offre un rayon de braquage très court, grâce à une caractéristique Kubota exclusive. L'engrenage à pignon conique assure un transfert de puissance intégral sur les roues quelque soit l'angle de braquage.

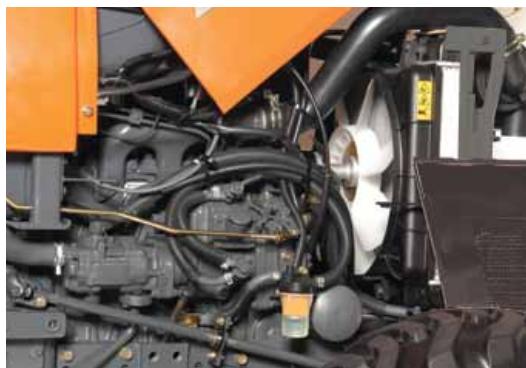

Des moteurs plus puissants, pour vos travaux plus exigeants!
Pour élever vos performances à un nouveau niveau, Kubota a augmente la puissance de ses motorisations, les moteurs diesel E-TVCS de renommé mondiale.
PDF semi indépendante
Le L3200 est équipé d'une prise de force arrière qui continue à tourner même si le tracteur est arrêté.
Tout ce qu'il faut savoir sur l'offre complémentaire du plus populaire des tracteurs standards compacts de sa catégorie !

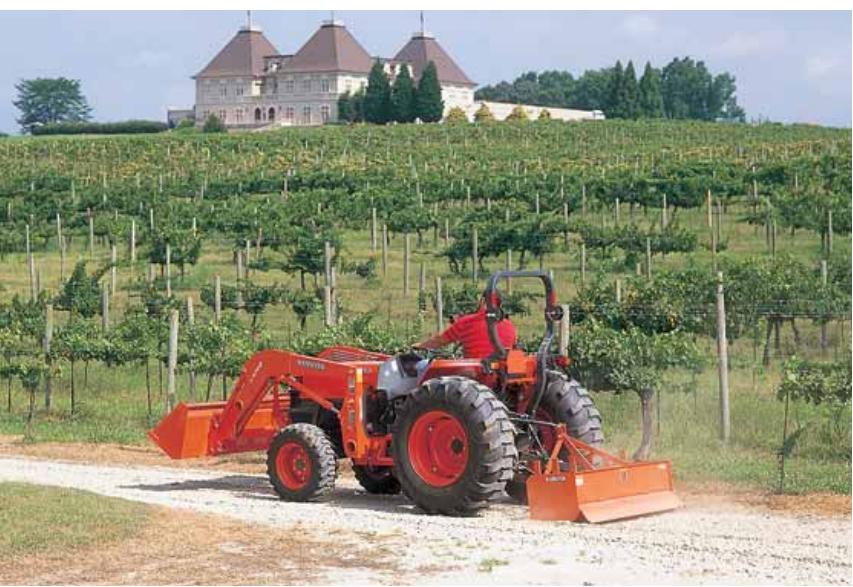

Attelage 3 points
La pompe hydraulique haut débit et le verin assurent une puissant capacité de releavage, facilitant l'utilisation d'une large gamme d'accessoires.

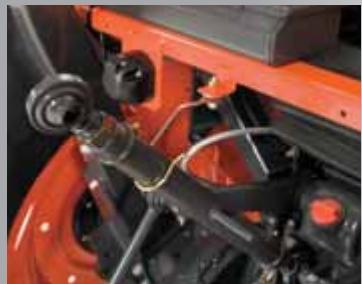

Ancrage du 3ème point
Maintient contre 3ème point fixe, lorsqu'elles ci n'est pas utilisé.
Porte canette
Le nouveau design convient tout aussi bien pour une canette que pour un mug.

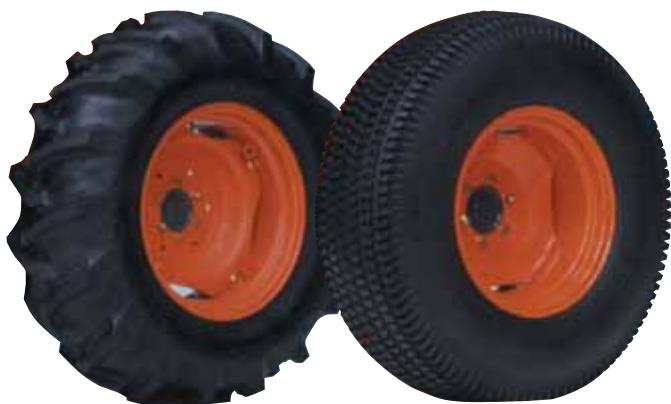

Choix des pneumatiques
Les pneumatiques concus tout particulièrement pour des travaux spécifiques, permettent aux tracteurs de la série L standard de donner le meilleur de leurs caractéristiques techniques. Choix entre des pneus agraires, des pneus gazon.

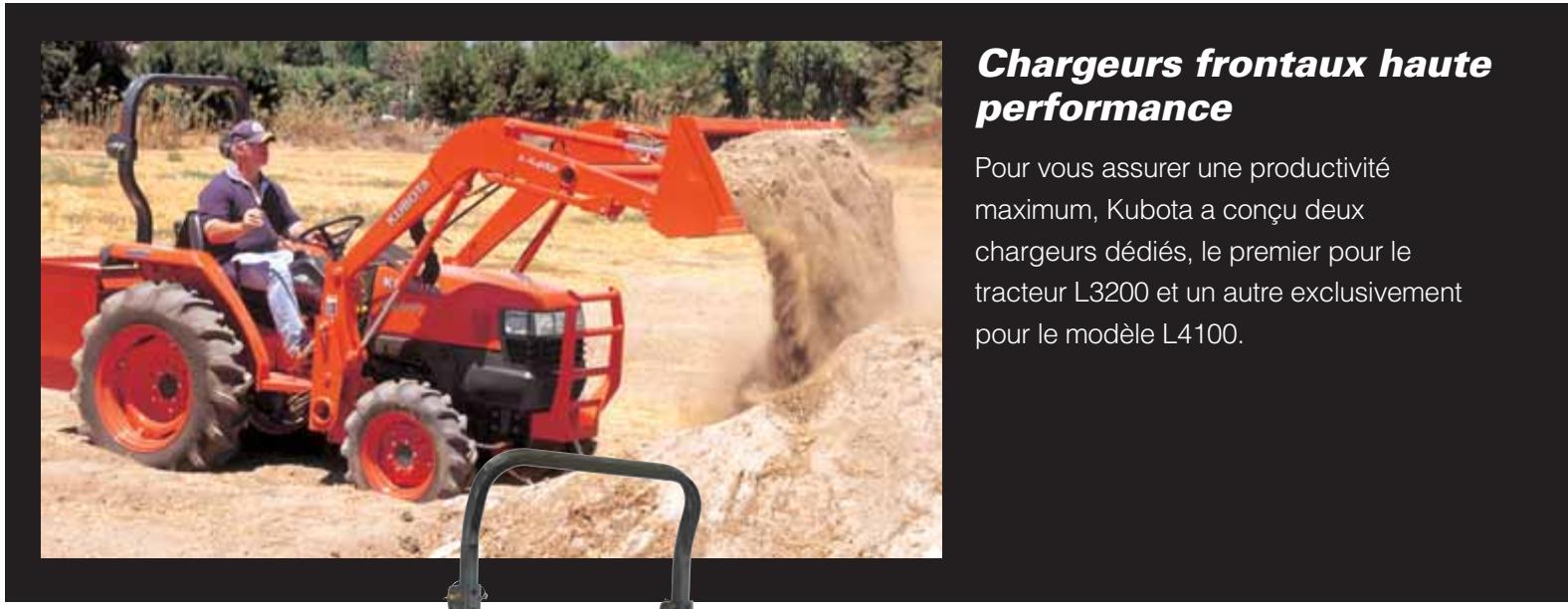

Pour encore plus de polyvalence, optez pour les chargeurs frontaux Kubota avec attache/détache rapide. (sur les modèles arceau arrêté uniquement)

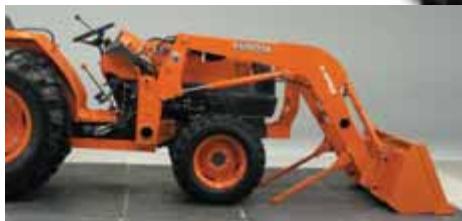

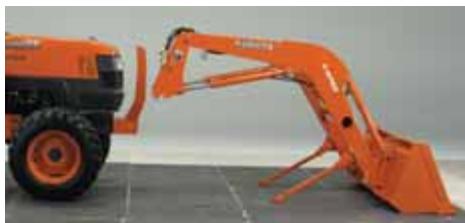

Attache/détache rapide
Grace au nouveau système innovant d'attache/détache Kubota, vous pouvez maintainant assemblé et enlever les goupilles de verrouillage, comme les coupleurs hydrauliques depuis votre siège, simplement et rapidement. Vous devenez plus efficace, et consacrez plus de temps aux phases de travail effectives. Les bequilles intégrées au brancard se déplient facilement pourmaintenir le chargeur, une fois celui ci détaché du tracteur.
Utilisation facile
Un monolevier multifonction à portée de main facile l'enchâinement des opérations. Le circuit de déversement amélioré permet de vider rapidement le godet. De plus, la conception générale de l'hydraulique rend possible les manoeuvres simultanées du brancard et du godet. Le distributeur hydraulique est monté sur le tracteur, et ce dernier reste équipé une fois le chargeur détaché ; ainsi le distributeur peut être utilisé avec d'autres accessoires.
Attache rapide des accessoires (option disponible pour le LA703)
Le chargeur frontal peut etre utilise avec de nombreux accessoires en option, differents types de godets,des letes palettes ou encore un pic balle. Simple a fixer et a detacher,sans laide d'outil particulier,ela economise vos forces etvoitrés.
\section*{Caracteristiques techniques du chargeur}
| Modèle | LA463 | LA703 |
| Correspondance tracteur | L3200 | L4100 |
| Hauteur de levage (à l'axe de rotation) | mm | 2420 | 2600 |
| Hauteur sous la benne déversée | mm | 1935 | 2130 |
| Portée avant de déchargement | mm | 565 | 483 |
| Angle de déversement | deg. | 40 | 40 |
| Portée avec l'accessoire au sol | mm | 1640 | 1640 |
| Angle de cavage | deg. | 31 | 23 |
| Profondeur de fouille (Godet à l'horizontal) | mm | 150 | 90 |
| Hauteur sous benne horizontal | mm | 1350 | 1410 |
| Largeur/Poids du godet | mm / kg | 1525 / 118 | 1830 / 133 |
| Capacité de levage en bout de benne | kg | 387 | 615 |
| Capacité de levage (à l'axe de rotation) | kg | 518 | 825 |
| Force d'arrachement en bout de benne | N | 8267 | 11255 |
| Temps de levage jusqu'à hauteur maxi | sec. | 3,5 | 3,3 |
| Temps de descente | sec. | 2,2 | 2,2 |
| Temps de cavage de la benne | sec. | 2,1 | 2,2 |
| Temps de déversement de la benne | sec. | 1,7 | 1,3 |
| Débit mesuré | l/min | 23,9 | 30,5 |
| Limueur de pression (PSI) | kg /cm² | 165 | 180 |
\section*{Caracteristiques techniques}
| Modèle | L3200 Arceau arrière | L3200 Arceau central | L4100 Arceau arrière | L4100 Arceau central |
| Mécanique | Mécanique | HST | Mécanique |
| MoteurType | Technologie E-TVCS, diesel, vertical, injection indirecte, refroidissement liquide |
| Puisance moteur brute | ch (kW) | 33,4 (24,6) | 41,6 (30,6) |
| Puisance moteur nette | ch (kW) | 32,1 (23,6) | 39,8 (29,3) |
| Puisance de PDF | ch (kW) | 29,0 (21,3) | 34,9 (25,7) | 33,4 (24,6) | 34,9 (25,7) |
| Nombre de cylindres | | 3 | 4 |
| Course et alésage | mm | 87×92,4 |
| Cylindrée | cm³ | 1647 | 2197 |
| Batterie | | 12V, RC:123min, CCA:490A | 12V, RC:133min, CCA:582A |
| Capacité du réservoir à carburant | I | 34 | 42 |
| Prise de forcePDF arrêté (540 tr/mn) | | PDF semi-indépendante | Hydraulique, indépendante |
| Hydraulique | | |
| Capacité de la pompe (principal) | I/min. | 22,2 | 30,5 |
| (pompe de direction) | I/min. | 13,5 | 15,8 |
| Attelage 3 points | Catégorie I |
| Contrôle d'effort | | Option | Standard | Option | Standard |
| Contrôle de position | | Standard |
| Capacité de releavage aux rotules | kg | 906 | 1300 |
| Capacité de releavage à 610mm derrière les rotules kg | | 651 | 1053 |
| Mode de transmissionTransmission | Mécanique, 8 AV / 4 AR | Transmissionhydrostatique | Mécanique, 8 AV / 4 AR |
| Direction | Direction assistée hydraulique | Direction hydraulique |
| Type de freins | Mécanique à disques immergés |
| Embrayage | Sec double | Sec simple |
| Blocage de differentiel arrêté | Standard |
| Dimensionsdespneumatiques | Agraires, standardAV/AR | 7-16 / 11,2-24 | 8-16 / 13,6-26 |
| Gazon, optionnelAV/AR | 212/80-D15 / 355/80-D20 | 29×12,00-15 / 475/65-D20 |
| Vitesse de déplacement en pneaus agraires standards(au régime moteur) | km/h | Avant1,6-19,7 | Arrière2,2-7,1 | Avant Arrière1,40-23,7 1,7-7,6 | Avant Arrière0-24,2 0-20,0 | Avant Arrière1,40-23,7 1,7-7,6 |
| DimensionsLongeur totale (sans 3 points) mm | 2810 | 3005 |
| Largeur totale (voie minimale) mm | 1290 | 1585 |
| Hauteur totale (avec arceau) mm | 2460 | 2230 | 2445 | 2378 |
| Empattement | mm | 1610 | 1845 |
| Garde au sol (axe avant) | mm | 345 | 385 |
| Voies (pneus standards) | | | |
| Avant | mm | 1085 | 1145 |
| Arrière | mm | 1015, 1115, 1195, 1295 | 1145, 1235,1335, 1340 |
| Rayon de braquage min. (avec freins) | m | 2,5 | 2,6 |
| Poids (avec arceau) | kg | 1210 | 1240 | 1464 | 1494 | 1494 |
| Equipements optionnels | Protège capot, masses avant, distributeurs auxiliaires, phare de travail arrêté |
Kubota se reserve le droit de modifier les caractéristiques de ses produits sans prévis. Cette brochure est une documentation descriptive de presentation uniquement. Pour toute sécurité, Kubota vous recommende de conserver l'arceau de sécurité déployer et de maintainir la ceinture de sécurité attachée sur votre tracteur. Veuiliez contacter vous distributeur Kubota pour toutes informations concernant les garanties.
