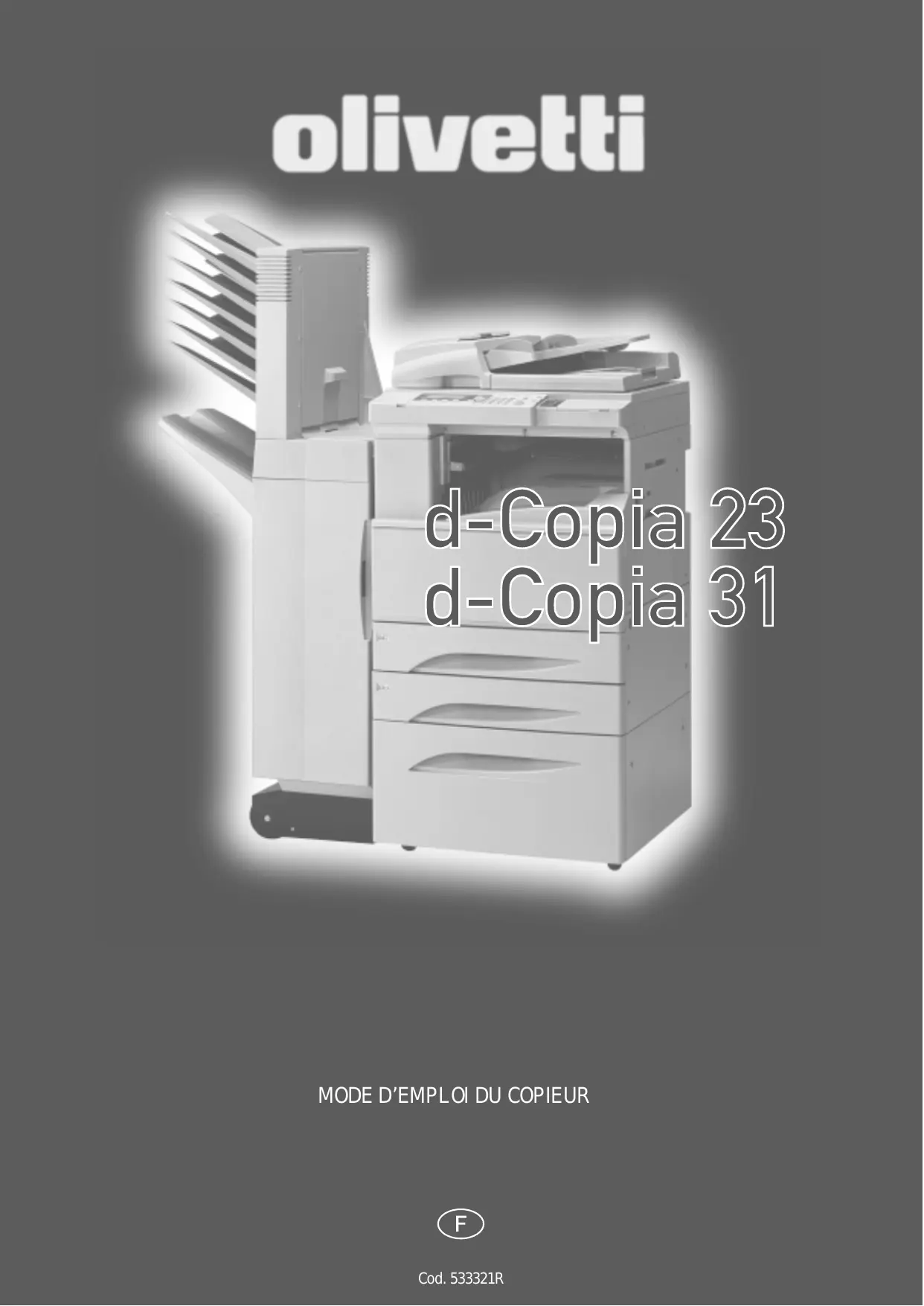

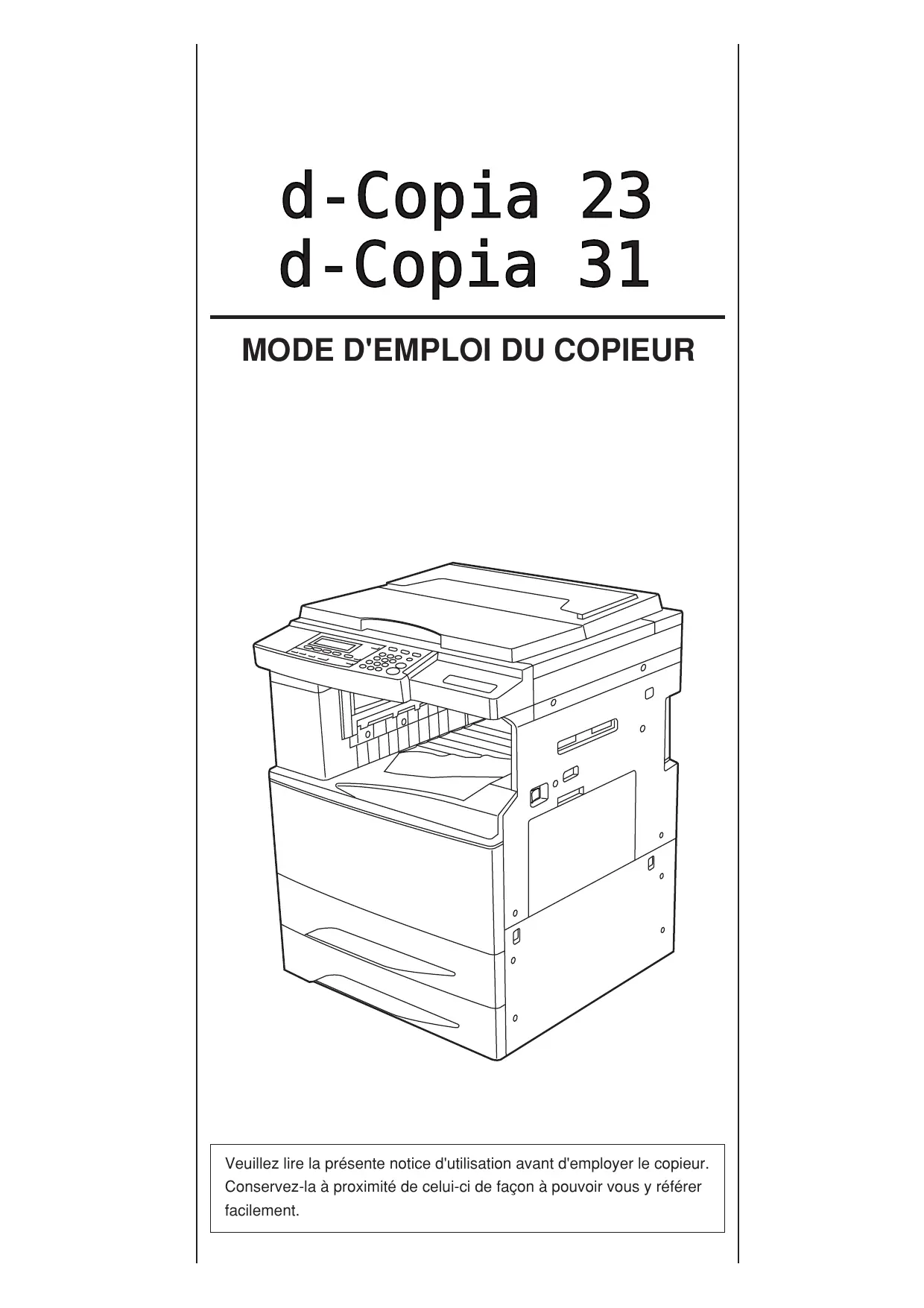

Retrouvez gratuitement la notice de l'appareil D-COPIA 23 OLIVETTI au format PDF.
| Intitulé | Description |
|---|---|
| Type de produit | Photocopieur multifonction |
| Caractéristiques techniques principales | Impression, copie, numérisation, envoi de fax |
| Vitesse d'impression | 23 pages par minute |
| Résolution d'impression | 600 x 600 dpi |
| Alimentation électrique | 220-240 V, 50/60 Hz |
| Dimensions approximatives | 590 x 570 x 400 mm |
| Poids | Environ 30 kg |
| Compatibilités | Windows, Mac OS, Linux |
| Type de batterie | Non applicable |
| Tension | 220-240 V |
| Puissance | Max 600 W |
| Fonctions principales | Impression recto verso, numérisation couleur, envoi de fax |
| Entretien et nettoyage | Nettoyage régulier des rouleaux et de l'unité de fusion |
| Pièces détachées et réparabilité | Disponibilité de pièces de rechange via le réseau de service Olivetti |
| Sécurité | Fonctionnalités de sécurité intégrées, telles que le verrouillage par mot de passe |
| Informations générales utiles | Garantie de 2 ans, assistance technique disponible |
Téléchargez la notice de votre Photocopieur au format PDF gratuitement ! Retrouvez votre notice D-COPIA 23 - OLIVETTI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil D-COPIA 23 de la marque OLIVETTI.
Le programme ENERGY STAR est un plan de réduction d’énergie présenté par l’Agence pour la protection de l’Environnement des États-Unis afin de répondre aux problèmes concernant l’environnement et pour encourager le développement et l’utilisation d’équipement de bureau ayant un meilleur rendement énergétique. “Cet équipement a reçu l’agrément, conformément à la décision 98/482/CE du Conseil, concernant la connexion paneuropéenne de terminal unique aux réseaux téléphoniques publics commutés (RTPC). Toutefois, comme il existe des différences d’un pays à l’autre entre les RTPC, l’agrément en soi ne constitue pas une garantie absolue de fonctionnement optimal à chaque point de terminaison du réseau RTPC. En cas de problème, contactez en premier lieu le fournisseur du produit.”
Déclaration de compatibilité réseau Nous déclarons que ce produit a été conçu pour fonctionner au sein de tous les réseaux des pays de la Communauté Européenne, de la Suisse et de la Norvège. Dans chaque pays, la pleine compatibilité réseau pourrait dépendre de la prédisposition adéquate des interrupteurs logiciels nationaux. En cas de problème concernant la connexion à des réseaux autres que les réseaux RTPC CE, contactez votre centre d’assistance technique national. Le temps de mise hors tension automatique, dans les zones prévues par le Programme Swiss Energy 2000, est comprise entre 15 et 120 minutes. Nous attirons votre attention sur les actions suivantes qui peuvent compromettre la conformité attestée ci-dessus et les caractéristiques du produit : •
à garantir une utilisation correcte et sûre du copieur. Les symboles et leur signification figurent ci-dessous. DANGER : le non-respect de ces points ou le manque d'attention vis-à-vis de ceux-ci entraînera très probablement des blessures graves, voire la mort. ATTENTION : le non-respect de ces points ou le manque d'attention vis-à-vis de ceux-ci risque de provoquer des blessures graves, voire la mort. ATTENTION : le non-respect de ces points ou le manque d'attention vis-à-vis de ceux-ci risque de provoquer des blessures ou d'occasionner des dommages mécaniques.
Le symbole indique que la section concernée comprend des avertissements en matière de sécurité. Il attire l'attention du lecteur sur des points spécifiques. [avertissement d'ordre général] Le symbole ● indique que la section concernée comprend des informations sur des opérations qui doivent être exécutées. Il précède les informations spécifiques relatives à ces opérations requises. [alarme relative à une action requise]
2 Chargement du papier dans la dérivation multiple 12 ● Lors de la copie sur des films transparents 13 ● Mise en place d'enveloppes dans la dérivation multiple 14 UTILISATION DE BASE 15 ● Procédure d'utilisation de base15 FONCTIONS17 (1) Agrandissement/réduction17 1 Mode de sélection automatique de l'agrandissement17 2 Mode de copie zoom 17 3 Mode de zoom grandeur 17 4 Mode de zoom XY 18 (2) Interruption de copie19 (3) Copie recto-verso à partir de différents originaux [Copie recto/verso] 20 ● Copie recto/verso a partir d'originaux recto/verso 20 ● Copie recto/verso d'un original-livre20 ● Copie en mode de séparation de pages à partir d'originaux recto/verso 22 (5) Création d'une marge pour reliure [Mode de marge] 22 ● Marge à gauche22 ● Marge supérieure23 ● Marge recto & verso 23 (6) Pour effectuer des copies avec des bords propres [Mode d'effacement des bords] 25 ● Effacement des taches sur les bords des copies (Effacement Feuille)25 ● Effacement des taches sur les bords et au milieu des copies effectuées depuis des livres (Effacement Livre) 25 ● Sélection des zones à effacer (Personnalisé) 25 (7) Alimentation du papier comme un film transparent + monture de feuille dorsale [Mode de film transparent + feuille dorsale] 26 ● Copie sur une feuille dorsale 26 ● Laisser la feuille dorsale vierge 26 (8) Copie sur des films transparents [Mode présentation] 27 ● Mode présentation (Copie sur une feuille dorsale) 27 ● Mode présentation (Laisser la feuille dorsale vierge) 28 (9) Création de couvertures et de chapitres [Copie feuille]29 1 Sous-modes 29 ● Mode couverture29 (10) Une copie à partir de deux ou quatre originaux [Copie de mise en page]35 ● 2 en 1 35 ● 4 en 1 35 (11) Pour copier comme une brochure (Original feuille) [Copie de brochure] 36 (12) Copie comme un livre (Originaux livre) [Mode de copie de brochure + couverture]38 ● Copié 38 ● Vierge 38 (13) Pour produire des images superposées [Superposition formulaire]39 (16) Impression du numéro des pages sur les copies [Impression du numéro des pages] 42 (17) Unification des différents formats d'originaux en un format [Mode classement]43 (18) Tri automatique [Copie tri] 44 (19) Mémorisation des réglages fréquemment utilisés [Mode de programme] 45 1 Enregistrement des réglages45 2 Appel d'un programme 46 (20) Mode de rappel 47 (21) Rotation de copie 47 (22) Fonction d'économie d'énergie (préchauffage) 47 (23) Fonction de coupure automatique du courant48
(1) Contrôle de copie 49 1 Mode de contrôle de copie 49 2 Affichage de l'écran de sélection du mode de contrôle de copie 49 3 Comment effectuer les différents réglages 50 ● Enregistrement de nouveaux codes dépt 50 ● Effacement des codes dépt 51 ● Modification des limites52 ● Libération des comptes de copie 53 ● Visualisation des comptes de copie53 ● Impression de la liste de contrôle de copie54 ● Mise en/hors circuit du contrôle de copie 54 4 Pour effectuer des copies alors que le copieur est mode de contrôle de copie 55 (2) Réglages par défaut 55 ● Réglage du défaut de copie56 ● Réglage du mode de réglage de copie par défaut57 1 RÉGLAGE EXPO. 58 2 NIVEAUX D'EXPO. 58 3 EXPO. A. 58 LORSQUE LE PAPIER EST BLOQUE72 (1) Indicateurs d'emplacement de blocage72 (2) Attentions 72 (3) Procédures d'enlèvement72 DEPANNAGE79 NETTOYAGE DU COPIEUR81 Ne touchez pas les pièces de cette zone, car il y a danger de brûlure
Température élevée à l'intérieur. Ne touchez pas les pièces de cette zone, car il y a danger de brûlure
• Evitez les endroits proches de radiateurs, foyers ou autres sources de chaleur, ainsi que la proximité d'objets inflammables, pour éviter tout danger d'incendie. • Afin que le copieur conserve une température limitée et pour que la maintenance et les réparations puissent s'effectuer facilement, ménagez un espace permettant le libre accès à l'appareil, comme indiqué ci-dessous. Laissez un espace adéquat, surtout aux alentours des couvercles gauche et arrière, de façon à permettre à l'air d'être correctement expulsé du copieur.
ATTENTION • NE PAS utiliser d'alimentation électrique présentant une tension différente de la tension spécifiée. Evitez les raccordements multiples sur la même prise de courant. Ces situations génèrent un risque d'incendie ou de décharge électrique. • Branchez fermement le cordon d'alimentation dans la prise. Si des objets métalliques entrent en contact avec broches de la fiche, il y aura risque d'incendie ou de choc électrique • Branchez toujours le copieur sur une prise de courant reliée à la terre, afin d'éviter tout risque d'incendie ou de décharge électrique en cas de court-circuit. S'il s'avère impossible de brancher le copieur sur une prise de courant reliée à la terre, contactez votre technicien Autres précautions • Brancher le cordon d'alimentation sur la prise murale la plus proche du copieur.
ATTENTION • Conservez hors de portée des enfants les sacs plastiques utilisés avec le copieur. Le plastique risque en effet de coller au nez et à la bouche, entraînant un étouffement.
. Evitez les endroits connaissant d'importantes fluctuations de température. . Evitez les endroits directement exposés à l'air chaud ou à l'air froid. . Evitez les endroits mal aérés.
Ces types de situations présentent un risque d'incendie ou de décharge électrique. • NE JAMAIS tenter de réparer ou de démonter le copieur ou ses pièces, car il y a risque d'incendie, de décharge électrique ou de dommage au laser. Si le faisceau laser s'échappe, il risque d'entraîner une cécité. • Si le copieur devient extrêmement chaud, s'il dégage de la fumée et une odeur désagréable ou si toute autre manifestation anormale se produit, il y a danger d'incendie ou de décharge électrique. Placez immédiatement l'interrupteur général sur OFF (O), retirez la fiche du cordon secteur de la prise murale et appelez votre technicien. • Si un corps étranger, quelle que soit sa nature (trombones, eau, autres liquides, etc.), tombe à l'intérieur du copieur, placez immédiatement l'interrupteur général sur OFF (O), puis retirez la fiche du cordon secteur de la prise murale pour éviter tout risque d'incendie ou de décharge électrique. Appelez ensuite votre technicien. • NE PAS brancher ou retirer la fiche du cordon secteur avec les mains mouillées, car il y a risque de décharge électrique. • Veuillez toujours contacter votre technicien de maintenance pour l'entretien ou la réparation des pièces internes ATTENTION • NE PAS tirer sur le cordon d’alimentation lors du débranchement de la prise. Si le cordon d’alimentation est tiré, les câbles peuvent se rompre provoquant un danger d’incendie ou de décharge électrique. (Toujours saisir la prise pour enlever le cordon d’alimentation de la prise.) • TOUJOURS débrancher le cordon secteur de la prise murale avant de déplacer le copieur. Si le cordon est endommagé, il y a risque d'incendie ou de décharge électrique. • Si le copieur n'est pas utilisé pendant une brève période (la nuit, etc.), placez l'interrupteur général sur OFF (O). Si le copieur est appelé à ne pas fonctionner pendant une période prolongée (congés, etc.), débranchez de la prise de courant la fiche du cordon secteur aux fins de sécurité, pour la période pendant laquelle le copieur ne sera pas utilisé • TOUJOURS maintenir uniquement les pièces désignées pour soulever ou déplacer le copieur.
• Avant de lever ou déplacer le copieur, prenez contact avec votre technicien. • NE PAS toucher aux pièces électriques, telles que les connecteurs ou les cartes de circuits imprimés. Ils pourraient être endommagés par l'électricité statique. • NE PAS tenter de réaliser toute opération qui ne serait pas expliquée dans la présente notice. • ATTENTION: L’utilisation de commandes ou de réglages ou l’exécution de procédures autres que ceux et celles spécifiés dans le présent document risque d’entraîner une radioexposition dangereuse.
ATTENTION • Eviter l’inhalation, l’ingestion et le contact avec les yeux ou la peau. En cas d’ingestion, diluer abondamment le produit dans l’estomac avec de l’eau et appeler un centre de traitement. En cas de contact avec la peau, nettoyer avec de l’eau et du savon. En cas de contact avec les yeux, rincer abondamment avec de l’eau et appeler un centre de traitement • L’inhalation prolongée et intense de poussières peut provoquer des dommages aux poumons. L’utilisation de ce produit, telle qu’il est prévu, n’entraine pas d’inhalation excessive de poussières. • Tenir à l’écart des enfants. • Ne pas incinérer la poudre ou le bac de poudre. Des étincelles peuvent provoquer un incendie. Autres précautions • Lors de la manipulation des consommables, veuillez toujours lire les instructions de sécurité comprises dans la boîte ou imprimées sur l'emballage. • Pour la mise au rebut du toner ou des cartouches de toner, respectez les réglementations locales et nationales en vigueur dans ce domaine. • Stockez les consommables dans un endroit sombre et frais. • Si le copieur est appelé à ne pas fonctionner pendant une période prolongée, ôtez le papier de la cassette, replacez-le dans son emballage d'origine et refermez ce dernier.
• L'accumulation de poussière à l'intérieur du copieur peut causer un risque d'incendie ou d'autres problèmes. Nous vous conseillons donc de consulter votre technicien au sujet du nettoyage des pièces internes. Le nettoyage est particulièrement efficace s'il précède les saisons à haute humidité. Consultez votre technicien au sujet du coût du nettoyage des pièces internes.
<Mode de zoom grandeur> (page 17)
<Mode de copie avec séparation de pages> (page 21)
■ Pour agrandir/réduire la longueur et la largeur indépendamment <Mode de zoom XY> (page 18)
<Mode de marge> (page 22)
(Contient les touches et les commandes pour faire fonctionner le copieur.) 3 Unité de dérivation (La faire ressortir lorsqu'un blocage de papier se produit dans la section d'éjection.) 4 Couvercle de la section du transfert de papier 5 Levier de libération du couvercle de la section du transfert de papier (Actionner lorsqu'un blocage de papier se produit dans la section du transfert de papier.) 6 Couvercle gauche 1 (Ouvrir lorsqu'un blocage de papier se produit dans la section d'alimentation papier.) 7 Couvercle gauche 2 (Ouvrir lorsqu'un blocage de papier se produit dans la section d'alimentation papier.) 8 Cartouche de toner 9 Levier de libération de la cartouche de toner (Actionner pour remplacer la cartouche de toner.)
(Actionner pour retirer le papier bloqué dans la section d'alimentation papier.) ! Couvercle avant (Ouvrir pour remplacer la cartouche de toner ou pour retirer le papier bloqué.) @ Tiroir 1 (Contient jusqu'à 550 feuilles de papier standard [papier standard spécifié par notre société].) # Tiroir 2 (Contient jusqu'à 550 feuilles de papier standard [papier standard spécifié par notre société].) (Veiller à aligner les originaux dessus lors de la mise en place de l'original sur la vitre d'exposition.) ^ Section d'éjection
(Tenir le levier et ajuster le guide de largeur sur largeur du papier devant être placé dans le tiroir.) ( Interrupteur principal (Mettre cet interrupteur sur la position de marche ( | ) avant de copier.) ) Section d'empilage de copies (Le papier copié y est empilé.) ⁄ Dérivation multiple (Charger ici le papier lors de la copie sur du papier de petit format ou des films transparents. Il est possible de copier du papier de format A4 (horizontal) ou inférieur sans ouvrir la dérivation multiple.) ¤ Guides d'intercalaire (Veiller à régler la largeur du papier lors du chargement du papier sur la dérivation multiple.) ‹ Poignées de transport (Les tirer pour les transformer en poignées. Le copieur est doté de quatre poignées.)
également.) 3 Touche remise à zéro (Voir "● Mode initial" à la page 10.) 4 Touches numériques (Appuyer sur ces touches pour régler le nombre de copies et entrer d'autres valeurs.) 5 Touche imprimante/en ligne (Indicateur) (Appuyer sur cette touche pour commuter sur le mode imprimante lorsque la carte imprimante en option est installée. L’indicateur Imprimante/en ligne s’allume lorsque le copieur est en mode en ligne.) 6 Touche interruption (Indicateur) (Appuyer sur cette touche pour interrompre la copie. L'indicateur s'allume lorsque la touche est pressée. Voir page 19.) 7 Touche économie d'énergie (préchauffage) (Indicateur) (Appuyer sur cette touche pour sélectionner le mode d'économie d'énergie. L'indicateur est allumé pendant que le mode d'économie d'énergie est enclenché. Voir page 47.) 8 Indicateurs sélection de tiroir (Le tiroir [tiroir d'alimentation papier] actuellement sélectionné est allumé.) 9 Indicateurs emplacement du blocage (Ces indicateurs indiquent l'emplacement du papier bloqué si un blocage de papier se produit.) 0 Affichage des messages (Affiche des messages expliquant comment faire fonctionner le copieur et les messages de problèmes. Le contraste de l'affichage peut être ajusté. Voir "7 RÉGLAGE CONTRASTE ÉCRAN" à la page 64.) ! Indicateur données (S’allume/clignote lorsque la fonction imprimante en option est utilisée.)
(Le format du papier peut être sélectionné en changeant simplement de tiroir d'alimentation papier. Le tiroir d'alimentation papier actuellement sélectionné est indiqué par l'indicateur Sélection de tiroir allumé. Le format du papier est également indiqué sur l'affichage des messages.) # Touche R/A pré-sélectionné/d'entrée (Appuyer sur cette touche pour changer le taux d'agrandissement ou pour confirmer les fonctions et les articles sélectionnés sur l'affichage des messages.) $ Touches ajustement de l'exposition de copie/Indicateurs d'exposition de copie (Appuyer sur ces touches pour ajuster l'exposition de copie. L'indicateur montre l'exposition de copie actuelle.) % Touche exposition automatique (Indicateur) (Appuyer sur cette touche pour sélectionner le mode d'exposition automatique. L'indicateur est allumé pendant que l'exposition automatique est enclenchée.) ^ Touche sélection de la qualité de copie/photo/Indicateurs texte & photo (Appuyer sur cette touche pour sélectionner la qualité de copie. Allumer l'indicateur Photo lorsque des photographies sont utilisées comme originaux et l'indicateur Texte & Photo lors de l'utilisation de texte et de photographies. Aucun de ces indicateurs n'a besoin d'être allumé pour des originaux avec du texte seulement.) & Touche manuel/curseur vers le haut (Appuyer sur cette touche pour effectuer la copie au même taux, quel que soit le format de l’original. L'utiliser également pour déplacer le curseur vers le haut dans l'affichage des messages.) * Touche curseur vers le bas (Appuyer sur cette touche pour déplacer le curseur vers le bas dans l'affichage des messages.) ( Touche zoom (+)/curseur vers la droite (Appuyer sur cette touche pour augmenter le taux d'agrandissement en copie zoom. L'utiliser également pour déplacer le curseur vers la droite dans l'affichage des messages.) ) Touche zoom (-)/curseur vers la gauche (Appuyer sur cette touche pour diminuer le taux d'agrandissement en copie zoom. L'utiliser également pour déplacer le curseur vers la gauche dans l'affichage des messages.)
L'indicateur est allumé dans le mode brochure. Voir pages 36 et 38.) ‹ Touche sélection automatique/classement (Indicateur) (Appuyer sur cette touche pour activer la copie en mode sélection automatique/classement. L'indicateur s'allume. Le DF en option doit être installé pour pouvoir utiliser ces fonctions. Voir pages 43 et 65.) › Touche recto/verso (Indicateur) (Appuyer sur cette touche pour la copie recto/verso. L'indicateur s'allume. L'unité recto/verso en option doit être installée pour pouvoir utiliser cette fonction. Voir page 20.) fi Touche séparation de pages (Indicateur) (Appuyer sur cette touche pour diviser des originaux à 2 pages ou recto/verso en images séparées. L'indicateur est allumé dans le mode séparation de pages. Voir page 21.) fl Touche image (Indicateur) (Appuyer sur cette touche pour la copie d'images comme la superposition formulaire ou le zoom XY. L'indicateur s'allume dans les deux modes. Voir pages 18, 39 et 41.) ‡ Touche numéro de page (Indicateur) (Appuyer sur cette touche pour imprimer le numéro des pages. L'indicateur s'allume. Voir page 42.) ° Touche effacement de marge/bord (Indicateur) (Appuyer sur cette touche pour créer des marges ou effacer des bords dans les copies. L'indicateur s'allume. Voir pages 22 et 25.) · Touche présentation/feuille/intercalaire (Indicateur) (Appuyer sur cette touche pour utiliser le mode film transparent + feuille dorsale ou feuille. L'indicateur est allumé dans chacun de ces modes. Voir pages 26, 27 et 29.) ‚ Touche */langue (Appuyer sur cette touche pour régler le contrôle de copie, les réglages par défaut et la sélection de la langue.) Œ Touche programme (Appuyer sur cette touche pour effectuer la copie selon les réglages programmés. Voir page 45.)
(Appuyer sur cette touche pour agrafer les copies terminées avec le finisseur en option. L'indicateur est allumé pendant que le mode d'agrafage est enclenché. Voir page 66.) ´ Touche tri/Indicateur de tri/Indicateur de groupe (Appuyer sur cette touche pour trier les copies en jeux séparés ou pour trier ou grouper les copies avec le finisseur en option. L'indicateur s'allume dans chacun de ces modes.) ● Mode initial (à la fin du chauffage ou lorsque la touche remise à zéro a été pressée) Dans le mode initial, le papier de même format que l’original est automatiquement sélectionné ("mode de sélection automatique du papier"), le nombre de copies est réglé sur "1", le "mode d’exposition manuelle" est réglé pour le mode d’exposition de copie et la qualité de copie est réglée sur le mode "Texte & Photo". * Il est également possible de changer le mode d'exposition de copie de "mode d'exposition manuelle" à "mode d'exposition automatique" dans le mode initial. (Voir "1 RÉGLAGE EXPO." à la page 58.) ● Fonction de libération automatique Environ 90 secondes après la fin de la copie, le copieur retourne automatiquement aux réglages d'après le chauffage. (Cependant, le mode d'exposition ne change pas.) La copie peut être exécutée avec les mêmes réglages (mode de copie, nombre de copies et mode d'exposition) si la copie a démarré avant l'enclenchement de la fonction de libération automatique. ● Fonction de changement automatique de tiroir Si deux tiroirs contiennent le même format de papier et si le papier de l'un des tiroirs est épuisé en cours de copie, cette fonction change l'alimentation papier du tiroir vide au tiroir plein. * La fonction de changement automatique de tiroir peut être invalidée. (Voir "1 BAS.TIROIR AUTO" à la page 63.)
Le papier peut être chargé dans les tiroirs depuis l'avant du copieur. Chaque tiroir peut contenir jusqu'à 550 feuilles de papier standard (80g/m2/papier standard spécifié par notre société). Le tiroir peut être réglé de manière à contenir du papier de n'importe quel format voulu compris entre A3 et A5 (vertical), et folio.
* Ne pas tirer plus d'un tiroir à la fois.
Ne pas dépasser cette limite. * Lors du chargement du papier dans le tiroir, veiller à ce que le côté copie soit tourné vers le haut. (Le côté copie est le côté tourné vers le haut lorsque l'emballage est ouvert.)
Il est possible de mettre en place jusqu'à 200 feuilles de papier standard (80 g/m2) à la fois. Les formats papier que l'on peut utiliser sont les formats A3 à A6 (vertical) et folio. Lorsqu'on effectue la copie sur du papier spécial, veiller à utiliser la dérivation multiple.
• En-tête de lettres: 200 feuilles • Papier coloré: 200 feuilles • Films transparents: 25 feuilles (Aérer les films transparents avant de les placer.) • Papier standard (160g/m2): 100 feuilles * Le papier de format A4 (horizontal) et de formats inférieurs peut être copié sans ouvrir la dérivation multiple.
Lors de la copie sur des films transparents, régler le mode film transparent par la procédure suivante. 1. Appuyer sur la touche présentation/feuille/intercalaire et allumer l’indicateur. L’écran de sélection des fonctions apparaît.
3. Appuyer sur la touche d’entrée. L’affichage des message retourne à l’écran "PRÊT À COPIER.". * Lorsque le mode film transparent a été réglé, le papier est alimenté par la dérivation multiple.
être placées dans la dérivation multiple. Jusqu'à 20 enveloppes peuvent être chargées à la fois dans la dérivation multiple. Voir le tableau suivant pour les types d'enveloppe pouvant être utilisés.
DL * Une mauvaise mise en place du papier peut provoquer un blocage de papier, une impression dans la mauvaise direction ou l'impression du mauvais côté.
* Il est possible d'abaisser la limite du nombre de copies pouvant être réglé en une fois. (Voir "! CRÉDIT COP" à la page 59.)
(alimenteur de documents). Lors de la mise en place de l’original sur la vitre d’exposition, l’ajuster à l’aide des échelles de format d’original en se basant sur la position arrière gauche. * Voir le manuel d'instructions fourni avec le DF pour les instructions sur la mise en place des originaux dans le DF.
(Voir "1 RÉGLAGE EXPO." à la page 58.)
Sélectionner parmi les diverses fonctions du copieur.
La qualité de copie est sélectionnée en fonction de l'original. Appuyer sur la touche sélection de la qualité de copie pour allumer les indicateurs suivants. Cependant, pour les originaux qui ne comportent que du texte, il n'est nécessaire d'allumer aucun des indicateurs. Mode photo: indicateur Photo Mode Texte & Photo: indicateur Texte & Photo * Le mode de qualité de copie par défaut utilisé dans le mode initial peut être sélectionné. (Voir "7 QUALITÉ ORIG." à la page 59.) * L'exposition de copie peut être ajustée dans tous les modes de qualité de copie. (Voir "4 ORIG. MIXTE", "5 ORIG. TEXTE", "6 ORIG. PHOTO" à la page 58 ou 59.)
ATTENTION Si le copieur n'est pas utilisé pendant une brève période (la nuit, etc.), placez l'interrupteur général sur OFF (O). Si le copieur est appelé à ne pas fonctionner pendant une période prolongée (congés, etc.), débranchez de la prise de courant la fiche du cordon secteur aux fins de sécurité, pour la période pendant laquelle le copieur ne sera pas utilisé.
Le format de l'original est automatiquement détecté et le même format de papier que l'original est sélectionné.
Le taux d'agrandissement s'affiche. * La copie commence lorsque la touche départ est pressée.
Il est possible de régler le taux de zoom à une valeur quelconque de 25 à 400% par incréments de 1%. * Si l'original (les originaux) sont mis en place dans le DF, le taux de zoom peut être réglé sur une valeur quelconque de 25 à 200%. 1. Mettre l'original (les originaux) en place.
* Appuyer sur la touche sélection du papier pour changer le format du papier. * La copie commence lorsque la touche départ est pressée.
Agrandit/réduit à l'un des taux préréglés: 25, 50, 70, 75, 90, 100, 106, 127, 141, 200, 400. 1. Mettre l'original (les originaux) en place.
* La copie commence lorsque la touche départ est pressée. Lors de la confirmation du contenu, appuyer sur la touche d'entrée. L'affichage des messages retourne à l'écran "PRÊT À COPIER.".
Le taux de zoom peut être réglé sur une valeur quelconque de 25 à 400% (de 25 à 200% pour les originaux lus depuis le DF) par incréments de 1%. 1. Mettre l'original (les originaux) en place.
L'écran de sélection des fonctions apparaît.
"ZOOM XY". 4. Appuyer sur la touche d'entrée.
6. Appuyer sur la touche curseur vers le bas pour spécifier le taux de zoom de la longueur.
L'affichage des messages retourne à l'écran "PRÊT À COPIER.".
L'interruption de copie est utile si, pendant un travail de copie, il est urgent de copier d'autres originaux avec des réglages différents. Le travail de copie interrompu peut être repris avec les mêmes réglages qu'avant lorsque le travail urgent est terminé. * L'interruption de copie ne peut pas être utilisée si le mode film transparent, le mode film transparent + feuille dorsale ou le mode présentation a été sélectionné.
3. Mettre le nouvel original (les nouveaux originaux) en place et effectuer la copie.
(ont) été retiré(s) avant. Puis appuyer sur la touche départ. Le travail de copie interrompu reprend.
* Il est possible d'utiliser du papier de format A3 à A5R.
Les pages opposées d'un livre ou d'un magazine sont copiées sur les deux côtés du papier par une simple pression sur la touche départ. La direction de la reliure des originaux peut également être sélectionnée. 1 "GAUCHE": Les originaux à deux pages sont copiés depuis le côté gauche. 2 "DROITE": Les originaux à deux pages sont copiés depuis le côté droit. * Dans ce monde, on ne peut utiliser que du papier de format A4.
L'original recto est copié sur les deux côtés (avant et arrière) du papier. Lorsqu'un nombre impair d'originaux est copié, le verso de la dernière page est vierge.
1 Normal: Le verso est copié dans le sens actuel de l'original. 2 Tourner: Le verso est tourné de 180 degrés par rapport à l'original. Lorsqu'elles sont reliées sur le côté supérieur, les copies sont orientées dans la même direction.
2. Appuyer sur la touche recto/verso pour allumer l'indicateur. L'écran de réglage de copie recto/verso apparaît.
4. Appuyer sur la touche d'entrée. Si "ORIGINAL RECTO>REC-VER" a été sélectionné, passer à l'étape suivante. Si "ORIG REC-VER>REC-VER" a été sélectionné, l’affichage des messages change pour l’écran "MODE RECTO-VERSO.". Si "ORIGINAL LIVRE" a été sélectionné, aller à l'étape 7.
7. Sélectionner la direction de la reliure de l'original. 8. Appuyer sur la touche d'entrée. L’affichage des messages change pour l’écran "MODE RECTO-VERSO.".
Lors de la mise en place de l’original dans le DF, la copie est exécutée. Lors de la mise en place de l’original sur la vitre d’exposition, aller à l’étape suivante.
[Mode de copie avec séparation de pages] ● Copie de pages séparées d'originaux-livres Les deux pages d'un magazine, d'un livre ou autres ouvert sont séparées en deux au milieu et copiées sur deux feuilles de papier séparées. * Les formats d'original disponibles sont limités à A3, A4R et A5R, et le format du papier copie est limité à A4.
1 "GAUCHE": Les originaux à deux pages sont copiés depuis le côté gauche. 2 "DROITE": Les originaux à deux pages sont copiés depuis le côté droit.
* Lors de la copie depuis un livre, mettre le livre en place comme montré dans l'illustration.
L'écran de réglage du mode de séparation de pages apparaît.
4. Appuyer sur la touche d'entrée. * Si "ORIGINAL REC-VER>RECTO" a été sélectionné, l'affichage des messages retourne à l'écran "PRÊT À COPIER.". Si "ORIGINAL LIVRE" est sélectionné, aller à l'étape suivante.
6. Appuyer sur la touche d'entrée. L'affichage des messages retourne à l'écran "PRÊT À COPIER.".
● Marge à gauche L'image de l'original est décalée vers la droite pour créer une marge pour reliure sur le côté gauche du papier entre 6 mm et 18 mm par pas de 1 mm. * La valeur initiale de la largeur de la marge peut être sélectionnée parmi celles cidessus. (Voir "@ LARG. DE MARGE" à la page 60.) * Si la marge de gauche est spécifiée alors que la copie recto/verso a été réglée, la même largeur de marge de droite que celle du recto est automatiquement réglée pour le verso.
Un espace pour la marge de reliure est créé sur chaque copie entre 1 mm et 18 mm par pas de 1 mm. * L'emplacement de la position de la marge réglé au verso sera changé en fonction de la position de la marge réglée au recto. Un cercle ("❍") dans le tableau suivant indique que le réglage est possible.
Recto L'écran de sélection des fonctions apparaît.
L'écran de réglage de copie apparaît.
5. Appuyer sur la touche d'entrée. * Lors de la sélection de "MARGE GAUCHE" ou de "MARGE HAUTE", aller à l'étape suivante. Si "MARGE R/V" a été sélectionné, aller à l'étape 8.
Pour changer le réglage, aller à l'étape suivante.
11. Appuyer sur la touche d'entrée. * Si "MARGE GAUCHE", "MARGE DROITE", "MARGE HAUTE" ou "MARGE BASSE" a été sélectionné, aller à l'étape suivante. Si "PAS DE MARGE" a été sélectionné, aller à l'étape 14.
1 mm et 18 mm par pas de 1 mm. 13. Appuyer sur la touche d'entrée.
15. Appuyer sur la touche d'entrée. * Si "MARGE GAUCHE", "MARGE DROITE", "MARGE HAUTE" ou "MARGE BASSE" a été sélectionné, aller à l'étape suivante. Si "PAS DE MARGE" a été sélectionné, l'affichage des messages retourne à l'écran "PRÊT À COPIER.".
[Mode d'effacement des bords] ● Effacement des taches sur les bords des copies (Effacement Feuille) Utiliser pour effacer les ombres, les lignes, etc., se produisant autour des bords des copies effectuées depuis des originaux feuille. La largeur du bord peut être sélectionnée parmi 6, 12 ou 18 mm. (a est la largeur d'effacement de bord.) * La valeur initiale de l'effacement de bord peut être réglée. (Voir "# BORDURE LARGEUR" à la page 60.)
Utiliser pour effectuer des copies nettes effectuées à partir de livres épais. La largeur du bord peut être sélectionnée parmi 6, 12 ou 18 mm. (a est la largeur d'effacement de bord.) * La valeur initiale de l'effacement de bord peut être réglée. (Voir "# BORDURE LARGEUR" à la page 60.)
Pour effectuer des copies nettes et sans tache à partir d'originaux de format non standard, c'est à dire de formats autres que A4 ou A5. (a est la largeur d'effacement de bord.) * Le format de l'original doit être enregistré à l'avance. (Voir "$ FORMAT EFFACE" à la page 60.) * L’illustration de gauche montre comment les copies ressortent lorsque l’original est mis en place sur la vitre d’exposition.
* Voir l’étape 1 à la page 22 pour la mise en place d’un original livre. 2. Appuyer sur la touche effacement de marge/bord pour allumer l'indicateur. L'écran de sélection des fonctions apparaît.
4. Appuyer sur la touche d'entrée. L'écran de réglage d'effacement de copie apparaît.
8. Appuyer sur la touche d'entrée. L'affichage des messages retourne à l'écran "PRÊT À COPIER.".
Lorsque 2 ou 3 films transparents sont empilés l'un sur l'autre, l'électricité statique peut causer des problèmes. Ce mode place automatiquement une feuille dorsale entre les films transparents pendant la copie. L'image de l'original peut également être copiée sur la feuille dorsale. * Les films transparents doivent être alimentés par la dérivation multiple.
Après que les originaux aient été copiés sur les films transparents, la même image est également copiée sur la feuille dorsale. (* dans l'illustration indique un film transparent.)
Laisse la feuille dorsale vierge après avoir copié un original sur les films transparents. (* dans l'illustration indique un film transparent.)
* Aérer les films transparents avant de les mettre en place. * Jusqu'à 25 films transparents peuvent être chargés à la fois dans la dérivation multiple. * S'assurer que du papier de même format que les films transparents a été mis en place.
Sélectionner "IMPRIMÉE" pour copier sur la feuille dorsale et "NON IMPRIMEE" pour ne pas copier. 6. Appuyer sur la touche d'entrée.
8. Appuyer sur la touche d'entrée. L'affichage des messages retourne à l'écran "PRÊT À COPIER.".
Des copies multiples peuvent être effectuées sur du papier standard alors que le mode film transparent + feuille dorsale est réglé. Ce mode est pratique pour préparer des documents accompagnant les films transparents.
Après avoir copié sur les films transparents (pour les feuilles dorsales, voir page 26), le même original est copié sur un nombre spécifié de feuilles de papier standard. (* dans l'illustration indique un film transparent.) * Si l'unité recto/verso en option est utilisée, la copie recto/verso est possible sur du papier standard.
* Aérer les films transparents avant de les mettre en place. * Jusqu'à 25 films transparents peuvent être chargés à la fois sur le plateau. * S'assurer que du papier de même format que les films transparents a été mis en place.
3. Appuyer sur la touche Présentation/Feuille/Intercalaire pour allumer l'indicateur. L'écran de sélection des fonctions apparaît.
5. Appuyer sur la touche d'entrée. L'écran du mode présentation apparaît.
Sélectionner "IMPRIMÉE" pour copier sur la feuille dorsale et "NON IMPRIMEE" pour ne pas copier. 7. Appuyer sur la touche d'entrée.
9. Appuyer sur la touche d'entrée. Lorsque l'unité recto/verso n'est pas utilisée, l'affichage des messages retourne à l'écran "PRÊT À COPIER.". Aller à l'étape 12. Lors de l'utilisation de l'unité recto/verso, aller à l'étape suivante.
* Les films transparents et les feuilles dorsales sont éjectées en premier, puis chaque jeu de copies standard est éjecté. * Lorsque le finisseur en option est installé, les films transparents et les feuilles dorsales sont éjectés en premier dans la section d’empilage des copies, puis les copies standard sont éjectées une par une dans le plateau principal.
Lors de la mise en place de l’original dans le DF, la copie est exécutée. Lors de la mise en place de l’original sur la vitre d’exposition, aller à l’étape suivante.
Le mode feuille possède trois sous-modes: couverture, intercalaire et chapitre.
● Mode couverture Des feuilles peuvent être intercalées à des points spécifiés parmi des copies d'originaux multiples. Il est également possible de copier sur les feuilles intercalaires. * Le tiroir des feuilles intercalaires doit être sélectionné à l'avance. (Voir "% TIROIR(INSÉRER)" à la page 60.) * Les réglages pouvant être sélectionnés sont différents selon le type de l'original et la finition utilisés. Un cercle (❍) dans le tableau suivant indique le réglage disponible.
• Lorsqu'on ne copie pas sur le côté recto ou sur le côté verso des feuilles intercalaires * Un exemple de copie recto/verso est montré dans l'illustration.
Lorsque des copies recto/verso sont effectuées à partir d'originaux recto ou recto/verso, des feuilles de papier peuvent être spécifiées comme pages de chapitre qui ne seront copiées que sur le recto. Les pages spécifiées ne seront copiées que sur le recto, même si l'original est une page au numéro pair.
Les combinaisons de modes diffèrent en fonction du type de l'original. Voir le tableau suivant. Un cercle (❍) indique que la combinaison est possible. * Lorsque les modes couverture et intercalaire sont combinés avec la copie recto/verso, la position d'insertion des feuilles intercalaires peut être limitée aux pages paires ou impaires seulement, selon le sous-mode de couverture.
L'écran de sélection des fonctions apparaît.
3. Appuyer sur la touche d'entrée. L'écran de réglage de copie feuille apparaît.
5. Appuyer sur la touche d'entrée. Lors de l'utilisation de l'unité recto/verso en option, aller à l'étape suivante. Si elle n'est pas utilisée, aller à l'étape 10.
7. Appuyer sur la touche d'entrée. * Après avoir sélectionné "RECTO" dans l'étape 4 et "VERSO" dans l'étape 6, aller à l'étape suivante. Après avoir sélectionné les autres, aller à l'étape 10.
9. Appuyer sur la touche d'entrée.
* Le mode pouvant être spécifié diffère en fonction de ce qui a été sélectionné dans les étapes 4 et 6. Voir le tableau dans "2 Combinaisons de modes" à la page 31 pour le mode pouvant être sélectionné.
"AVANT" ou "ARRIÈRE". Si le réglage n'est pas changé, aller à l'étape 19. 14. Appuyer sur la touche d'entrée. Si le réglage est changé à "AVANT", aller à l'étape suivante. S'il est changé à "ARRIÈRE", aller à l'étape 17.
* Lors de la sélection de "VERSO" et de la copie recto/verso sur la feuille de couverture dans l'étape 6, sélectionner "VERSO".
Lorsque le réglage du mode couverture est terminé, aller à l'étape 19. Pour changer le réglage du verso, appuyer sur la touche curseur vers le bas pour sélectionner "ARRIÈRE" et appuyer sur la touche d'entrée.
18. Appuyer sur la touche d'entrée.
Lors de la sélection d’autres modes, aller à l’étape 21 ou 26.
21. L'écran de réglage du mode intercalaire s'affiche. Sélectionner si la copie doit être effectuée sur la feuille intercalaire ou non. Pour copier sur la feuille intercalaire, sélectionner "IMPRIMÉE". Sinon, sélectionner "NON IMPR.". * Lors de la sélection de "VERSO" et de l'exécution de la copie recto/verso sur la feuille intercalaire dans l'étape 6, sélectionner "VERSO". 22. Appuyer sur la touche d'entrée.
Jusqu'à 5 feuilles intercalaires peuvent être créées à la fois. 25. Lorsque l'entrée des pages intercalaires est terminée, appuyer sur la touche d'entrée. L'affichage des messages retourne à l'écran "PRÊT À COPIER.".
26. Entrer le numéro des pages devant être spécifiées comme feuilles de chapitre avec les touches numériques.
28. Lorsque l'entrée des pages de chapitre est terminée, appuyer sur la touche d'entrée. L'affichage des messages retourne à l'écran "PRÊT À COPIER.".
Lors de la mise en place de l’original sur la vitre d’exposition, aller à l’étape suivante.
2 ou 4 originaux peuvent être combinés en une seule copie. Il est également possible de délimiter la bordure de chaque original par une ligne continue, une ligne pointillée ou une marque d'enregistrement. * L'original et le papier de copie doivent être de format standard.
Utiliser ce mode pour copier deux originaux sur une même feuille. Il peut être utilisé conjointement avec le mode de copie recto/verso pour copier quatre originaux sur une même feuille, bien que cela nécessite l'unité recto/verso en option. (Lors de la mise en place des originaux sur la vitre d'exposition, les originaux sont arrangés dans l'ordre 1 à 2.) * Lors de l'exécution de la copie recto/verso, les images du côté arrière peuvent être tournées.
Utiliser ce mode pour copier quatre originaux sur une même feuille. Il peut être utilisé conjointement avec le mode de copie recto/verso pour copier huit originaux sur une même feuille, bien que cela nécessite l'unité recto/verso en option. (Lors de la mise en place des originaux sur la vitre d'exposition, les originaux sont arrangés dans l'ordre 1, 2, 3 et 4.) * Dans le mode "4 en 1", les modes disponibles diffèrent en fonction de l'orientation des originaux. * Lors de l'exécution de la copie recto/verso, les images du côté arrière peuvent être tournées.
L'écran de réglage de la copie de mise en page apparaît.
5. Appuyer sur la touche d'entrée.
7. Appuyer sur la touche d'entrée. Lors de l'utilisation de l'unité recto/verso en option, aller à l'étape suivante. Si elle n'est pas utilisée, aller à l'étape 10.
9. Appuyer sur la touche d'entrée. 10. Mettre l'original (les originaux) en place. * Avant de mettre les originaux en place sur la vitre d'exposition, veiller à ce qu'ils soient dans un ordre qui produise les images dans les positions numérotées. * Sélectionner le papier en fonction de la situation.
* Si les originaux sont mis en place dans le DF, tous les originaux sont balayés un par un et la copie s'effectue en conséquence. * Si les originaux sont mis en place sur la vitre d'exposition, aller à l'étape suivante. 12. Remplacer l’original et appuyer sur la touche numérique "#". Le balayage des originaux commence. Effectuer les mêmes procédures pour les originaux dont la copie doit être exécutée et enfin, appuyer sur la touche départ. La copie commence.
Ce mode peut être utilisé pour copier des originaux recto/recto/verso sur des copies de deux pages, recto/verso de façon à empiler et plier les copies finies en format de brochure. * L'unité recto/verso en option doit être installée pour pouvoir utiliser cette fonction. * Le nombre des originaux doit être un multiple de quatre, sinon la dernière page (les dernières pages) des copies ressortira vierge.
2 Si "GAUCHE" est sélectionné comme ordre des pages La copie est exécutée de façon à ce que les pages empilées et pliées des copies finies soient lues de la gauche vers la droite.
L'écran de sélection des fonctions apparaît.
L'écran de réglage du mode brochure apparaît.
4. Appuyer sur la touche d'entrée.
6. Appuyer sur la touche d'entrée. L’affichage des messages change pour l’écran "MODE RECTO-VERSO.". 7. Mettre l'original (les originaux) en place. * Lors de la mise en place des originaux sur la vitre d'exposition, les mettre en place à partir de la feuille devant être la première page. * Sélectionner le papier en fonction de la situation.
* Lors de la mise en place des originaux sur le DF, balayer les originaux un par un. La copie commence après que le balayage ait été exécuté. * Après avoir mis les originaux en place sur la vitre d'exposition, aller à l'étape suivante.
[Mode de copie de brochure + couverture] Ce mode peut être utilisé pour effectuer des copies comme un livre avec des couvertures soit vierges, soit avec une image. * L'unité recto/verso en option doit être installée pour utiliser cette fonction. * L'original et le papier copie doivent être de formats A3 et A4R.
L'original devant être copié sur la couverture avant est lu en premier. Le papier sur lequel il est copié ressort à la position de la couverture avant après que les copies finies aient été pliées au centre.
L'écran de réglage du mode livre-livre apparaît.
7. Appuyer sur la touche d'entrée. Lors de la mise en place de l’original sur la vitre d’exposition, aller à l’étape suivante. Lors de la mise en place dans le DF, aller à l’étape 13.
être la couverture avant en place sur la vitre d’exposition. Lorsqu’aucune copie n’est exécutée sur la couverture avant, mettre l’original à deux pages devant être la première page en place. 9. Appuyer sur la touche départ. Après que l'original ait été balayé, le retirer.
11. Appuyer sur la touche "#" des touches numériques. Commencer le balayage de l'original. Lorsque le balayage est terminé, remplacer l'original et balayer en conséquence.
La copie commence. 13. Arranger les originaux en une pile avec le premier devant être copié placé au sommet. Les mettre en place dans le DF et appuyer sur la touche départ. La copie commence.
Ce mode peut être utilisé pour lire le premier original dans la mémoire et superposer son image sur les copies effectuées à partir des originaux suivants. L'exposition de l'image superposée peut être ajustée.
être sélectionné parmi 10 étapes entre 10% et 100%. 4. Appuyer sur la touche d'entrée.
* Si les originaux sont mis en place dans le DF, placer l'image originale de superposition comme première feuille. * Si les originaux sont mis en place sur la vitre d'exposition, placer l'image de superposition en premier.
* Si les originaux sont mis en place dans le DF, tous les originaux sont balayés un par un et la copie s'effectue en conséquence. * Si un original est mis en place sur la vitre d'exposition, aller à l'étape suivante.
Ce mode peut effectuer des copies avec image en miroir. 1. Mettre l'original (les originaux) en place.
L'écran de sélection des fonctions apparaît.
[Impression du numéro des pages] Lorsque des copies sont effectuées à partir d'originaux multiples, il est possible d'assigner des numéros de page dans l'ordre numérique depuis le premier original. Il est possible de choisir parmi trois formes d'impression: "-1-", "P.1", et "1/5". Les numéros de page sont imprimés au milieu du bas de la page. * Lorsque "1/5" est sélectionné, le nombre total des pages est imprimé comme dénominateur. * La page devant commencer l'impression peut être réglée entre les pages "-10" à "-1" et "1" à "900".
L'écran de réglage d'impression du numéro des pages apparaît.
4. Appuyer sur la touche d'entrée.
* Lorsqu'un signe moins (-) est entré, son numéro de page n'est pas imprimé. Après la fin de la copie sur les pages avec un numéro moins (-), l'impression commence à partir de la page 1. Par exemple, pour commencer l'impression à partir du troisième original, régler "-2".
Lors de la mise en place de l’original sur la vitre d’exposition, aller à l’étape suivante.
Des originaux de différents formats peuvent être séparés en groupes de même format, balayés et copiés sur du papier de même format. * Le DF en option doit être installé pour utiliser cette fonction. * Ce mode peut être combiné avec la copie recto/verso si l'unité recto/verso en option est utilisée. * L’original peut être mis en place dans le DF et sur la vitre d’exposition.
L'écran de sélection des fonctions apparaît.
3. Appuyer sur la touche d'entrée.
7. Appuyer sur la touche d'entrée.
10. Appuyer sur la touche départ. Le balayage commence. 11. Après que tous les originaux aient été balayés, mettre les originaux de format différent en place dans le DF. 12. Appuyer sur la touche numérique "#". Le balayage commence. * Répéter les étapes 11 et 12 pour chaque original du même format.
La copie étant exécutée après que plusieurs originaux aient été mémorisés, les copies peuvent être triées dans le nombre de jeux requis, même sans avoir recours au finisseur en option.
Lors de la mise en place des originaux sur la vitre d'exposition, aller à l'étape suivante.
* Répéter cette opération pour tous les originaux. 5. Après que tous les originaux aient été balayés, appuyer sur la touche départ. La copie commence.
Jusqu'à sept des combinaisons des modes de copie et des fonctions affichées sur le panneau de commande peuvent être enregistrées.
1. Régler les modes de copie devant être enregistrés sur le panneau de commande et retourner à l'écran "PRÊT À COPIER.".
* Appuyer sur la touche de curseur vers la droite affiche les détails de chaque réglage. Lorsqu'un programme contient de nombreux réglages, continuer à appuyer sur la touche de curseur vers la droite pour confirmer le contenu. Appuyer sur la touche de curseur vers la gauche fait retourner l'écran où il était auparavant. 5. Appuyer sur la touche d'entrée. L'affichage des messages retourne à l'écran "PRÊT À COPIER.". La copie peut être exécutée comme spécifié par les réglages enregistrés dans les programmes.
1. Appuyer sur la touche programme.
être utilisées pour régler le numéro du programme. * Appuyer sur la touche de curseur vers la droite affiche les détails de chaque réglage. Lorsqu'un programme contient de nombreux réglages, continuer à appuyer sur la touche de curseur vers la droite pour confirmer le contenu. Appuyer sur la touche de curseur vers la gauche fait retourner l'écran où il était auparavant.
"PRÊT À COPIER.". La copie peut être exécutée comme spécifié par les réglages enregistrés dans les programmes. * Après avoir mis l'original en place et avoir appuyé sur la touche départ, la copie est exécutée comme spécifié par les réglages enregistrés dans le programme.
4. Après avoir confirmé, appuyer sur la touche d'entrée. L'affichage des messages retourne à l'écran "PRÊT À COPIER.".
Même lorsque l'orientation de l'original est différente de celle du papier dans le tiroir, l'image est tournée de 90 degrés dans le sens inverse des aiguilles d'une montre pour la copie. Pour cette fonction, aucun réglage n'est nécessaire.
Cette fonction met le copieur hors tension pour économiser l'énergie en appuyant sur la touche économie d'énergie (préchauffage), tout en laissant l'interrupteur principal sur la position de marche. Lorsque cette fonction est activée, l'indicateur Economie d'énergie (préchauffage) est le seul indicateur allumé sur le panneau de commande.
Cette fonction met automatiquement l'interrupteur principal sur la position d'arrêt ( O ) si aucune opération de copie n'a lieu pendant une certaine période (15 à 240 minutes). Pour reprendre la copie, mettre l'interrupteur principal sur la position de marche ( | ). ● Fonction de coupure automatique du courant La fonction de coupure automatique du courant est une caractéristique d'économie d'énergie qui met automatiquement l'interrupteur principal sur la position d'arrêt ( O ) lorsqu'un certain temps s'écoule sans exécution de copie. Les copieurs sont généralement plus en mode d'attente qu'en mode de fonctionnement et la consommation en mode d'attente représente une large part de la consommation totale. Le fait que le copieur se mette sur la position d'arrêt ( O ) réduit la consommation de courant inutile dans le mode d'attente ou la nuit lorsque le copieur est laissé en marche. Il en résulte une note d'électricité plus basse. * Pour changer la durée restant jusqu'à ce que la fonction d'arrêt automatique s'enclenche, voir "6 TEMPS ARRÊT AUT" à la page 64. Pour annuler la fonction de fermeture automatique, voir "2 ARRÊT AUTO" à la page 63.
Lorsqu'un service atteint sa limite, le copieur n'effectue plus de copies.
Les comptes de copie ne peuvent cependant pas être libéréa individuellement.
* L'écran de sélection du mode de contrôle apparaît.
* Le code NIP à quatre chiffres peut être changé. (Voir "8 ADMINIST. CODES ENTRÉ" à la page 64.)
L'ecran de sélection de contrôle de copie apparaît. * Voir "3 Comment effectuer les différents réglages" ci-après et effectuer les réglages.
● Enregistrement de nouveaux codes dépt 1. Affiche l'écran de sélection de contrôle de copie. (Voir page 49.) 2. Appuyer sur la touche curseur vers le bas pour sélectionner "SELECT GESTION COPIE.". 3. Appuyer sur la touche d'entrée.
5. Appuyer sur la touche d'entrée.
7. Appuyer sur la touche curseur vers la bas pour mettre le nombre maximum de copies en valeur.
* Entrer "0" permet la copie illimitée. * Si la touche arrêt/libération est pressée, le code dépt enregistré est libéré et un nouveau code dépt peut être entré. 9. Appuyer sur la touche d'entrée. L'affichage retourne à l'écran de l'étape 4. * Pour enregistrer un autre code dépt, répéter les étapes 5 à 9.
L’affichage des messages retourne à l’écran de l’étape 2. 11. Appuyer sur la touche curseur vers le haut pour sélectionner "FIN" et appuyer sur la touche d’entrée. L’affichage des messages retourne à l’écran "PRÊT À COPIER.".
1. Afficher l'écran de sélection de contrôle de copie. (Voir page 49.) 2. Appuyer sur la touche curseur vers le bas pour sélectionner "SELECT GESTION COPIE.". 3. Appuyer sur la touche d'entrée.
5. Appuyer sur la touche d'entrée.
7. Appuyer sur la touche d'entrée.
* Pour effacer un autre code de dépt, répéter les étapes 6 à 8.
11. Appuyer sur la touche curseur vers le haut pour sélectionner "FIN" et appuyer sur la touche d’entrée. L’affichage des messages retourne à l’écran "PRÊT À COPIER.".
1. Afficher l'écran de sélection de contrôle de copie. (Voir page 49.) 2. Appuyer sur la touche curseur vers le bas pour sélectionner "SELECT GESTION COPIE.". 3. Appuyer sur la touche d'entrée.
CRÉDIT COPIES". 5. Appuyer sur la touche d'entrée.
7. Appuyer sur la touche d'entrée.
Les limites sont réglées en unités de 1000 jusqu'à un maximum de 999.000. * Entrer "0" permet la copie illimitée. 9. Appuyer sur la touche d'entrée. L'affichage retourne à l'écran de l'étape 6. * Pour modifier la limite de copie d'un autre service, répéter les étapes 6 à 9.
L’affichage des messages retourne à l’écran de l’étape 4. 11. Appuyer sur la touche curseur vers le haut pour sélectionner "FIN" et appuyer sur la touche d’entrée. L’affichage des messages retourne à l’écran de l’étape 2. 12. Appuyer sur la touche curseur vers le haut pour sélectionner "FIN" et appuyer sur la touche d’entrée. L’affichage des messages retourne à l’écran "PRÊT À COPIER.".
2. Appuyer sur la touche curseur vers le bas pour afficher "SELECT GESTION COPIE.". 3. Appuyer sur la touche d'entrée.
5. Appuyer sur la touche d'entrée.
L’affichage des messages retourne à l’écran de l’étape 2. 8. Appuyer sur la touche curseur vers le haut pour sélectionner "FIN" et appuyer sur la touche d’entrée. L’affichage des messages retourne à l’écran "PRÊT À COPIER.".
1. Afficher l'écran de sélection de contrôle de copie. (Voir page 49.) 2. Appuyer sur la touche curseur vers le bas pour sélectionner "RÉFÉRENCE". 3. Appuyer sur la touche d'entrée.
5. Appuyer sur la touche d'entrée. Dans le cas où "TOTAL:TOUS LES COMPT." a été sélectionné, aller à l'étape suivante. Si "LISTE CODES" a été sélectionné, aller à l'étape 9.
8. Appuyer sur la touche d'entrée. L’affichage des messages retourne à l’écran de l’étape 4. Aller à l'étape 12.
10. Après avoir terminé la visualisation, appuyer sur la touche curseur vers le haut pour sélectionner "FIN". 11. Appuyer sur la touche d'entrée. L’affichage des messages retourne à l’écran de l’étape 4.
L’affichage des messages retourne à l’écran de l’étape 2. 13. Appuyer sur la touche curseur vers le haut pour sélectionner "FIN" et appuyer sur la touche d’entrée. L’affichage des messages retourne à l’écran "PRÊT À COPIER.".
1. Afficher l'écran de sélection de contrôle de copie. (Voir page 49.) * S'assurer que du papier de format A4. est mis en place dans le tiroir. 2. Appuyer sur la touche curseur vers le bas pour sélectionner "IMPRESS. LISTE GESTION".
été imprimée, l'affichage retourne à l'écran de l'étape 2. * Sélectionner le papier devant être utilisé et appuyer sur la touche départ si du papier de format A4 n’est pas chargé. 4. Appuyer sur la touche curseur vers le haut pour sélectionner "FIN" et appuyer sur la touche d’entrée. L’affichage des messages retourne à l’écran "PRÊT À COPIER.".
1. Afficher l'écran de sélection de contrôle de copie. (voir page 49.) * Marche ou arrêt du contrôle de copie apparaît dans le coin supérieur droit de l'écran. Voir les procédures suivantes pour mettre le contrôle de copie en/hors circuit.
"MARCHE" ou "ARRÊT". 5. Appuyer sur la touche d'entrée. L'affichage retourne à l'écran de l'étape 2. 6. S'assurer que "FIN" a été sélectionné et appuyer sur la touche d'entrée. Lorsque "ARRÊT" est sélectionné, l’affichage des messages retourne à l’écran "PRÊT À COPIER.".
Lorsque le copieur est en mode de contrôle de copie, "ENTRER LES 4 CHIFFRES DU CODE INDIVIDUEL PAR LE CLAVIER." apparaît sur l'affichage des messages.
* Lorsque la copie est terminée, appuyer sur la touche economie d'énergie (préchauffage). Si la fonction de libération automatique fonctionne, le copieur retourne à son état précédent.
L'état dans lequel se trouve le copieur à la fin du chauffage ou après que la touche remise à zéro ait été pressée, s'appelle le "mode initial". Les fonctions et les valeurs automatiquement préréglées pour le mode initial sont appelées les "réglages par défaut". "DÉFAUT DE COPIE" et "MACHINE EN DÉFAUT" sont réglés dans les réglages par défaut. Ils peuvent être changés comme voulu pour correspondre aux besoins de copie.
Les régler comme voulu afin de profiter du plein usage du copieur. Réglage du défaut de copie
1. Appuyer sur la touche */langue. L'écran de sélection du mode de contrôle apparaît.
3. Appuyer sur la touche d'entrée.
* Le code NIP à quatre chiffres peut être changé. (Voir "8 ADMINIST. CODES ENTRÉ" à la page 64.)
6. Appuyer sur la touche d'entrée. Le réglage de copie par défaut apparaît.
Voir "● Réglages du défaut de copie" à la page 56 pour les réglages pouvant être changés. 8. Appuyer sur la touche d'entrée.
* (>) affiché dans chaque réglage indique la valeur de réglage actuelle. * Après avoir terminé chaque réglage, l'affichage retourne à l'écran de l'étape 7. Si d'autres réglages sont changés, répéter les étapes 7 à 9.
"AUTO" ou "MANUELLE". 2. Appuyer sur la touche d'entrée.
1. Appuyer sur la touche curseur vers le haut ou vers le bas pour sélectionner "7 NIVEAUX" ou "13 NIVEAUX". 2. Appuyer sur la touche d'entrée.
1. Appuyer sur la touche de curseur vers la gauche ou vers la droite pour placer le curseur sur l'échelle d'exposition. Déplacer le curseur vers la droite pour produire des copies plus sombres et vers la gauche pour produire des copies plus claires. 2. Appuyer sur la touche d'entrée.
1. Appuyer sur la touche de curseur vers la gauche ou vers la droite pour placer le curseur sur l'échelle d'exposition. Déplacer le curseur vers la droite pour produire des copies plus sombres et vers la gauche pour produire des copies plus claires. 2. Appuyer sur la touche d'entrée.
1. Appuyer sur la touche de curseur vers la gauche ou vers la droite pour placer le curseur sur l'échelle d'exposition. Déplacer le curseur vers la droite pour produire des copies plus sombres et vers la gauche pour produire des copies plus claires. 2. Appuyer sur la touche d'entrée.
1. Appuyer sur la touche curseur vers le haut ou vers le bas pour sélectionner "AUTO" (Texte & photo), "TEXTE" ou "PHOTO". 2. Appuyer sur la touche d'entrée.
1. Appuyer sur la touche curseur vers le haut ou vers le bas pour sélectionner "AUTO" ou "MANUELLE". 2. Appuyer sur la touche d'entrée.
1. Appuyer sur la touche curseur vers le haut ou vers le bas pour sélectionner le tiroir (tiroir d'alimentation papier) devant être automatiquement sélectionné. 2. Appuyer sur la touche d'entrée.
1. Appuyer sur la touche curseur vers le haut ou vers le bas pour sélectionner "100%" ou "ZOOM AUTOMATIQUE". 2. Appuyer sur la touche d'entrée.
1. L'entrée du nombre maximum de copies pouvant être effectuée avec les touches numériques. 2. Appuyer sur la touche d'entrée.
1. Appuyer sur la touche curseur vers le haut ou vers le bas pour sélectionner la largeur d'effacement de bord. La largeur peut être sélectionnée parmi les valeurs suivantes: 6, 12 et 18 mm. 2. Appuyer sur la touche d'entrée.
1. Appuyer sur la touche de curseur vers la gauche ou vers la droite pour sélectionner la longueur du papier. La taille peut être sélectionnée de 94 à 214 mm par pas de 8 mm.
3. Appuyer sur la touche de curseur vers la gauche ou vers la droite pour sélectionner la largeur du papier. La largeur peut être sélectionnée de 60 à 296 mm par incréments de 4 mm. 4. Appuyer sur la touche d'entrée.
1. Appuyer sur la touche curseur vers le haut ou vers le bas pour sélectionner le tiroir d'alimentation papier contenant les feuilles intercalaires. 2. Appuyer sur la touche d'entrée.
1. Appuyer sur la touche curseur vers le haut ou vers le bas pour sélectionner "MARCHE" ou "ARRÊT". 2. Appuyer sur la touche d'entrée.
Les neuf types de réglage suivants peuvent être changés dans le mode de réglage par défaut de la machine. Les régler comme voulu afin de profiter du plein usage de la machine.
* Voir "2 ARRÊT AUTO" pour libérer la fonction d'arrêt automatique.
L'écran de sélection du mode de contrôle apparaît.
3. Appuyer sur la touche d'entrée.
* Le code NIP à quatre chiffres peut être changé. (Voir "8 ADMINIST. CODES ENTRÉ" à la page 64.)
6. Appuyer sur la touche d'entrée. Les réglages par défaut de la machine apparaissent.
Voir "● Réglages par défaut de la machine" à la page 61 pour les réglages pouvant être changés. 8. Appuyer sur la touche d'entrée.
* (>) affiché sur chaque écran de réglage indique la valeur de réglage actuelle. * Après avoir terminé chaque réglage, l'affichage retourne à l'écran de l'étape 7. Pour changer d'autres réglages, répéter les étapes 7 à 9. 10. Appuyer sur la touche curseur vers le haut pour sélectionner "FIN" et appuyer sur la touche d'entrée pour terminer les réglages. L'affichage des messages retourne à l'écran "PRÊT À COPIER.".
1. Appuyer sur la touche curseur vers le haut ou vers le bas pour sélectionner "MARCHE" ou "ARRÊT". 2. Appuyer sur la touche d'entrée.
1. Appuyer sur la touche curseur vers le haut ou vers le bas pour sélectionner l'intervalle de temps entre le moment où la copie se termine et le moment où la fonction d'économie d'énergie est activée. La durée peut être réglée de 5 à 45 minutes par incréments de 5 minutes. 2. Appuyer sur la touche d'entrée.
2. Appuyer sur la touche d'entrée.
1. Appuyer sur la touche de curseur vers la gauche ou vers la droite pour placer le curseur sur l'échelle d'exposition. Déplacer le curseur vers la droite pour assombrir et vers la gauche pour éclaircir. 2. Appuyer sur la touche d'entrée.
1. Entrer un nouveau code NIP à quatre chiffres avec les touches numériques. 2. Appuyer sur la touche d'entrée.
1. Appuyer sur la touche curseur vers le haut ou vers le bas pour sélectionner "MARCHE" ou "ARRÊT". 2. Appuyer sur la touche d'entrée.
Sélectionne la langue à utiliser dans l'affichage des messages, parmi les langues suivantes: anglais, allemand, français, italien et espagnol. 1. Appuyer sur la touche */langue. L'écran de sélection du mode de contrôle apparaît. 2. Appuyer sur la touche curseur vers le bas pour sélectionner "LANGUE". 3. Appuyer sur la touche d'entrée. Les langues pouvant être sélectionnées s'affichent.
5. Appuyer sur la touche d'entrée. * La langue est changée et l'affichage des messages retourne à l'écran "PRÊT À COPIER.".
* Dans ce mode, jusqu'à 50 feuilles de papier peuvent être mises en place dans le DF. * Les formats originaux utilisés dans ce mode sont limités aux formats A3 et A4 (horizontal) ou A4 (vertical) et folio, et la largeur de tous les originaux doit être identique.
1. Appuyer sur la touche sélection automatique/classement et allumer l’indicateur. L’écran de sélection des fonctions apparaît. 2. S'assurer que "SÉLECT. AUTO" a été sélectionné et appuyer sur la touche d'entrée. L'affichage des messages retourne à l'écran "PRÊT À COPIER.".
L'unité d'alimentation papier possède deux tiroirs semblables à ceux du corps principal. Jusqu'à 4 tiroirs en tout peuvent être utilisés pour la copie. 1 Nom des pièces 1. Couvercle gauche 3 2. Tiroir 3 3. Tiroir 4 * Une étiquette collante indique la hauteur de chargement du papier. Ne pas dépasser la limite indiquée sur l'étiquette collante. * Lors du chargement du papier dans le tiroir, s'assurer que le côté copie est tourné vers le haut. (Le côté copie est le côté tourné vers le haut lorsque l'emballage est ouvert.) 3. Repousser doucement le grand tiroir à l'intérieur. * Avant de laisser le copieur inutilisé pendant une période prolongée, retirer le papier des tiroirs et le renfermer dans son emballage d'origine pour le protéger contre l'humidité.
Le finisseur contient une grande quantité de copies. Il trie également les copies multiples en jeux en déplaçant la position d'éjection. Les copies paginées peuvent également être agrafées. Pour plus de détails, voir le manuel d'instructions du finisseur.
Sélectionner le mode de triage en appuyant sur la touche tri. Lorsque ni l'indicateur de tri ni celui de groupe n'est allumé, le copieur est en mode non-tri. Le papier copié est éjecté dans le plateau principal du finisseur et déplacé par jeux. * Le mode non-tri doit être réglé lorsque les copies sont effectuées sur des films transparents ou autre papier spécial.
Appuyer sur la touche agrafage pour allumer l'indicateur.
Si la carte réseau est installée avec la carte imprimante en option, ce copieur peut être utilisé comme imprimante de réseau, ce qui signifie qu'il est accessible depuis de multiples ordinateurs. Deux types de carte réseau sont disponibles. Pour plus de détails, voir le manuel d'instructions du réseau.
Si la carte télécopieur est installée, ce copieur peut être utilisé comme télécopieur. Pour plus de détails, voir le manuel d'instructions du télécopieur.
Lors de l'utilisation des fonctions télécopie et imprimante en option, le point d'éjection du papier peut être changé selon la fonction en cours, rendant le tri du papier plus facile. Les copies sont éjectées dans la section inférieure (section d'empilage de copies) et les impressions du télécopieur et de l'imprimante sont éjectées dans la section supérieure. * Lorsqu'il reste du papier sur le séparateur de travaux, le témoin a situé sur le côté gauche du séparateur de travaux s'allume en vert. Ne pas oublier de retirer le papier.
Lorsque la fonction imprimante en option est utilisée, chaque usager peut spécifier une boîte à lettres individuelle pour recevoir des impressions. Les impressions de sortie des autres usagers n'étant pas mélangées, le tri n'est pas nécessaire. La boîte à lettres est installée avec le finisseur en option. Pour plus de détails, voir le manuel d'instructions du finisseur.
* Lorsque la fonction compteur clé est utilisée, les copies ne peuvent pas être effectuées à moins que le compteur clé ne soit inséré dans le copieur. Si le compteur clé n'est pas fermement inséré dans son ouverture, le message "INSÉRER LE COMPTEUR CLÉ." apparaît.
électrique. 4. Tapoter 5 ou 6 fois la cartouche neuve et la secouer latéralement 8 à 10 fois.
Aligner la saillie du fond avec la rainure du copieur. 6. Faire tourner le levier de relâchement de la cartouche vers la gauche. La nouvelle cartouche est verrouillée. 7. Refermer le couvercle avant.
3 Blocage dans le DF <en option> (page 78) 4 Blocage dans le finisseur <en option> (page 78) 5 Blocage dans la boîte à lettres <en option> (page 78)
ATTENTION Une haute tension règne dans l'unité de chargeur. Soyez prudent lorsque vous travaillez dans cette zone, car il y a risque de décharge électrique. ATTENTION L'unité de fixation du copieur est brûlante. Soyez prudent lorsque vous travaillez dans cette zone, car il y a risque de brûlure.
* Si le papier est déchiré pendant l'enlèvement, veiller à retirer tous les morceaux de l'intérieur du copieur, ils pourraient provoquer des blocages plus tard. * Après avoir retiré le papier bloqué, le chauffage commence, le message de blocage disparaît et le copieur retourne aux réglages précédant le blocage. * Même si un blocage se produit dans le finisseur ou dans la boîte à lettres, ne pas placer la copie bloquée dans le plateau, elle sera automatiquement de nouveau copiée.
1 Blocage dans la section d'alimentation papier ● Blocage dans le tiroir Si "INCIDENT PAPIER DANS LE TIROIR. RETIRER LE PAPIER." et l'indicateur d'emplacement de blocage montré dans l'illustration apparaissent, un blocage s'est produit dans le tiroir. * Retirer le papier bloqué de la même manière, même si l'unité d'alimentation papier de type tiroir en option est installée.
3. Repousser le tiroir fermement à l'intérieur.
Si "INCIDENT PAPIER. OUVRIR LE CARTER DE GAUCHE 2." et l'indicateur d'emplacement de blocage montré comme l dans l'illustration apparaissent, un blocage s'est produit dans la section d'alimentation papier du tiroir. * Si l'unité d'alimentation papier de type tiroir en option est installée, "INCIDENT PAPIER. OUVRIR LE CARTER DE GAUCHE 3." et l'indicateur d'emplacement de bourrage montré comme l dans l'illustration apparaissent. Retirer le papier bloqué de la même manière.
* Si le papier se déchire, retirer tout morceau de papier déchiré de l'intérieur du copieur. 3. Refermer le couvercle gauche.
Si "INCIDENT PAPIER DANS LE TIROIR. RETIRER LE PAPIER." et l'indicateur d'emplacement de blocage montré dans l'illustration apparaissent, un blocage s'est produit dans l'unité d'alimentation papier de type grand tiroir à grande capacité en option.
* Si le papier se déchire, retirer tout morceau de papier déchiré de l'intérieur du copieur. 3. Repousser fermement le grand tiroir.
Si "INCIDENT PAPIER. OUVRIR LE CARTER DE GAUCHE 3." et l'indicateur de blocage montré dans l'illustration apparaissent, un blocage s'est produit dans l'unité d'alimentation papier de type grand tiroir à grande capacité (en option).
* Si le papier se déchire, retirer tout morceau de papier déchiré de l'intérieur du copieur. 3. Refermer le couvercle gauche 3.
Si "INCIDENT PAPIER SUR PLATEAU. RETIRER LE PAPIER." et l'indicateur d'emplacement de blocage montré dans l'illustration apparaissent, un blocage s'est produit dans la dérivation multiple.
2. S'assurer que l'indicateur de blocage de papier ait disparu. Puis recharger le papier dans la dérivation multiple.
Attention: Le tambour (vert) est très sensible à la lumière et à la poussière. Veiller à ne pas l'exposer à une forte lumière comme l'éclairage de la pièce ou à le toucher avec les mains.
* Si le papier se déchire, retirer tout morceau de papier déchiré de l'intérieur du copieur.
7. Refermer le couvercle gauche 1. 8. Refermer le couvercle avant. 9. Remettre le papier en place dans la dérivation multiple.
Si "INCIDENT PAPIER. OUVRIR LE CARTER DE GAUCHE 1." et l’indicateur d’emplacement montré dans l’illustration apparaissent, un blocage s’est produit dans le couvercle gauche 1 ou dans la section d’éjection.
* Aller à l'étape 4 si le copieur ne possède pas d'unité recto/verso en option. Aller à l'étape suivant s'il la possède.
3. Retirer le papier bloqué sans le déchirer. * Si le papier se déchire, retirer tout morceau de papier déchiré de l'intérieur du copieur.
Attention: Le tambour (vert) est très sensible à la lumière et à la poussière. Veiller à ne pas l'exposer à une forte lumière comme l'éclairage de la pièce ou à le toucher avec les mains.
5. Retirer le papier bloqué sans le déchirer. * Si le papier se déchire, retirer tout morceau de papier déchiré de l'intérieur du copieur. * Lorsqu’un blocage de papier peut être retiré dans l’étape 5 ou avant, aller à l’étape 10.
* Si le papier se déchire, retirer tout morceau de papier déchiré de l'intérieur du copieur. Si le papier bloqué est difficile à retirer à cause de l'unité de branchement, ne pas retirer le papier de force. Aller a l'étape suivante.
* Si le papier se déchire, retirer tout morceau de papier déchiré de l'intérieur du copieur.
11. Refermer le couvercle gauche 1.
Voir le manuel d'instructions fourni avec le DF et retirer le papier bloqué.
Si l'indicateur d'emplacement de bourrage montré dans l'illustration apparaît, un blocage s'est produit dans le finisseur. Voir le manuel d'instructions fourni avec le finisseur et retirer le papier bloqué.
Si "RETIRER LE PAPIER. BOÎTE À LETTRES" et l'indicateur d'emplacement de blocage indiqué dans l'illustration apparaissent, un blocage s'est produit dans la boîte à lettres. Voir le manuel d'instructions fourni avec le finisseur et retirer le papier bloqué.
Ouvrir le tiroir fermé et le refermer en même temps que celui qui ne pouvait pas être refermé.
Lorsque les originaux sont mis en place dans le DF en option bien aligner le guide d'insertion d'original et mettre l'original en place.
Mettre le papier correctement en place.
* Ne jamais utiliser de solvant ou autre solvant organique.
Soulever le couvercle d'original. Essuyer la vitre d'exposition avec un chiffon doux humectez avec de l'alcool ou du détergent doux. * Ne jamais utiliser de solvant ou autre solvant organique.
Essuyer le verre fendu a avec un chiffon doux humecté d’alcool ou de détergent doux.
B4 (257 mm x 364 mm): 19 copies/mn, A4 (horizontal): 31 copies/mn, A4 (vertical): 23 copies/mn Temps de chauffage Dans les 45 secondes (à une température ambiante de 20°C, humidité relative 65%RH), à partir du mode d'économie d'énergie: dans les 30 secondes (à une température ambiante de 20°C, humidité relative 65%RH) Vitesse de première copie Dans les 5 secondes (A4 (horizontal)) Taux de zoom Tout taux entre 25 et 400% (par pas de 1%). Ou encore, taux standard. Mémoire de stockage d'image ....16 Mo (Un SIMM universel <16 Mo ou 32 Mo> peut être ajouté.) Résolution Lecture: 600 x 600 points/pouce Ecriture: 600 x 600 points/pouce Système d'alimentation papier ...Alimentation automatique à partir des tiroirs (2 tiroirs, capacité 550 feuilles chacun [80g/m2 / papier standard spécifié par notre société]), alimentation automatique à partir de la dérivation multiple (capacité 200 feuilles [80g/m2]) Photoconducteur OPC Fonctions et modes Fonction d'auto-diagnostic, mode d'économie d'énergie, fonction d'ajustement d'exposition automatique, fonction de détection de format d'original, fonction de détection automatique du format de papier, mode de sélection automatique d'agrandissement, mode de copie zoom, mode de format zoom, mode de xoom XY, mode photo, mode de marge, fonction d'impression du numéro des pages, mode de copie avec séparation des pages, mode d'effacement des bords, superposition formulaire, copie de mise en page, mode triage, copie inversée, mode d'image miroir, mode de programme, fonction de contrôle de copie, fonction de sélection de langue Source d'alimentation CA 220-240V 50 ou 60 Hz, 5,5A Consommation Consomation nominale estimée 1320W maximum Dimensions 585 mm (L) x 600 mm (P) x 745 mm (H) Poids Environ 81 kg La dérivation multiple décrite à la page 8 et à la page 12 (⁄ à la page 8) est un équipement en option. Lorsqu'on effectue la copie sur des films transparents ou du papier qu'il est impossible de mettre en place dans un tiroir, installer la dérivation multiple. Lorsqu'on utilise le mode de feuilles à distribuer (page 27), ou le mode de copie feuille (page 29), installer la dérivation multiple. ● Mode de programme Il est possible d'enregistrer jusqu'à trois combinaisons de modes de copie et de fonctions dans le mode de programme (pages 45 et 46). ● Contrôle de copie Le nombre total des copies effectuées par chaque service peut être contrôlé pour jusqu'à 250 services en mode de contrôle de copie (page 49). ● Code de contrôle Entrer le code de contrôle "2300" décrit au deuxième paragraphe de la page 50, au troisième paragraphe de la pagae 57 et au troisième paragraphe de la page 62. Le code de contrôle peut être changé. Voir "8 ADMINIST. CODES ENTRÉ" à la page 64.
● Mémoire de stockage d'images La mémoire de stockage d'images est nécessaire pour stocker les images balayées pour l'édition et le traitement. Le copieur 23 p/mn n'est pas équipé d'une mémoire de stockage d'images. Si le SIMM universel est installé, il est possible d'utiliser les fonctions décrites ci-deessous. * Il est possible d'installer jusqu'à deux SIMM universels de 16 Mo ou 32 Mo (la capacité maximum est de 64 Mo). <Les fonctions suivantes peuvent être utilisées en installant le SIMM universel.> • Copie recto/verso (page 20) • Copie avec séparation des pages (page 21) • Mode de film transparent + feuille dorsale (page 26) • Mode de feuilles à distribuer (page 27) • Copie feuille (page 29) • Copie de mise en page (page 35) • Copie brochure (page 36) • Mode de copie brochure + couverture (page 38) Originaux Feuilles de papier, livres et A3 Formats de copie A3, B4 (257 mm x 364 mm), A4 (horizontal), A4 (vertical), A5 (vertical) et folio Perte de marge à l'impression: 0,5-5,5 mm Vitesse de copie Copie de même format/copie mémoire: A3: 12 copies/mn, B4 (257 mm x 364 mm): 14 copies/mn, A4 (horizontal): 23 copies/mn, A4 (vertical): 17 copies/mn Temps de chauffage Dans les 45 secondes (à une température ambiante de 20°C, humidité relative 65%RH), à partir du mode d'économie d'énergie: dans les 30 secondes (à une température ambiante de 20°C, humidité relative 65%RH) Vitesse de première copie De 5 à 6 secondes (A4 (horizontal)) Taux de zoom Tout taux entre 25 et 400% (par pas de 1%). Ou encore, taux standard. Mémoire de stockage d'image ....Ne fait pas partie de l'équipement standard de ce copieur (2 SIMM universels <16 Mo ou 32 Mo> peuvent être installés. La capacité maximum est de 64 Mo.) Résolution Lecture: 600 x 600 points/pouce Ecriture: 600 x 600 points/pouce Système d'alimentation papier ...Alimentation automatique à partir des tiroirs (2 tiroirs, capacité 550 feuilles chacun [80g/m2]) Photoconducteur OPC Fonctions et modes Fonction d'auto-diagnostic, mode d'économie d'énergie, fonction d'ajustement d'exposition automatique, fonction de détection de format d'original, fonction de détection automatique du format de papier, mode de sélection automatique d'agrandissement, mode de copie zoom, mode de format zoom, mode de xoom XY, mode photo, mode de marge, mode d'effacement des bords, copie inversée, mode d'image miroir, mode de programme, fonction de contrôle de copie, fonction de sélection de langue Source d'alimentation CA 220-240V 50 ou 60 Hz, 5,5A Consommation Consomation nominale estimée 1320W maximum Dimensions 585 mm (L) x 600 mm (P) x 745 mm (H) C'est pour cette raison que les radiations émises par cet appareil sont enfermées hermétiquement par un carter de protection et un couvercle extérieur. Lorsque le produit est utilisé normalement par l'utilisateur, aucune radiation ne peut s'échapper hors de cet appareil. Cet appareil est classé comme produit laser de Classe 1 sous IEC 825.
Notice Facile
