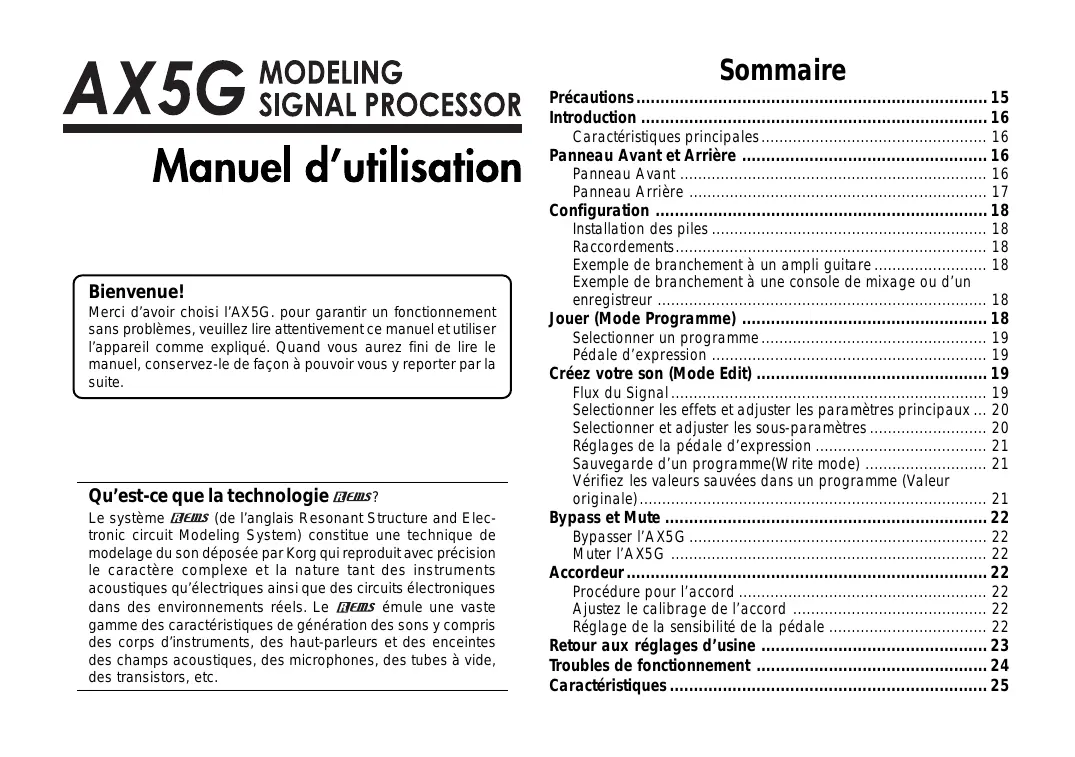

MODE D'EMPLOI AX5G KORG
Manuel d'utilisation
Merci d'avoir choisi l'AX5G. Pour garantir un fonctionnement sans problèmes, veuillez lire attentivement ce manuel et utiliser l'appareil comme expliqué. Quand vous aurez fini de lire le manuel, conservez-le de façon à pouvoir vous y reporter par la suite.
Qu'est-ce que la technologie iems?
Le système [HEms (de l'anglais Resonant Structure and Electronic circuit Modeling System) constitue une technique de modélisation du son déposée par Korg qui produit avec précision le caractère complexe et la nature tant des instruments acoustiques qu'électriques ainsi que des circuits électroniques dans des environnements réels. Le [HEms émule une vaste gamme des caractéristiques de génération de sons y compris des corps d'instruments, des haut-parleurs et des enceintes des champs acoustiques, des microphones, des tubes à vide, des transistors, etc.
Sommaire
Précautions 15 Introduction 16 Caractéristiques principales 16 Panneau Avant et Arrière 16 Panneau Avant 16 Panneau Arrière 17 Configuration 18 Installation des piles 18 Raccordements 18 Exemple de branchement à un ampli guitare 18 Exemple de branchement à une console de mixage ou d'un enregistreur 18 Jouer (Mode Programme) 18 Sélectionner un programme 19 Pédales d'expression 19 Créez votre son (Mode Edit) 19 Flux du Signal 19 Sélectionner les effets et ajuster les paramètres principaux … 20 Sélectionner et ajuster les sous-paramètres 20 Réglages de la pédale d'expression 21 Sauvegarde d'un programme (Write mode) 21 Vérifiez les valeurs sauvegardées dans un programme (Valeur originale) 21 Bypass et Mute 22 Bypasser l'AX5G 22 Muter l'AX5G 22 Accordeur 22 Procédure pour l'accord 22 Ajustez le calibrage de l'accord 22 Réglage de la sensibilité de la pédale 22 Retour aux réglages d'usine 23 Troubles de fonctionnement 24 Caractéristiques 25
Emplacement
L'utilisation de cet instrument dans les endroits suivants peut en entraîner le mauvais fonctionnement.
- En plein soleil Endroits très chauds ou très humides Endroits sales ou fort poussiéreux Endroits soumis à de fortes vibrations
Alimentation
Veuillez brancher l'adaptateur secteur spécifique sur une prise secteur à la tension appropriée. Ne branchez pas l'adaptateur sur une prise de courant dont la tension ne correspond pas à celle pour laquelle l'appareil a été conçu.
Interférences avec d'autres appareils électriques
Les postes de radio et de télévision situés à proximité peuvent souffrir d'interférences à la réception. Faites fonctionner cet appareil à une distance raisonnable des postes de radio et de télévision.
Maniement
Pour éviter de les endommager, manipulez les commandes et les boutons de cet instrument sans appliquer de force excessive.
Entretien
Lorsque l'extérieur est sale, essuyez-le avec un chiffon propre et sec. Ne vous servez pas d'agents de nettoyage liquides comme du benzène ou du diluant, des produits de nettoyage ou des vernis inflammables.
Conservez ce manuel
Après avoir lu ce manuel, veuillez le conserver soigneusement pour référence ultérieure.
Évitez toute intrusion d'objets ou de liquide
Ne placez jamais de récipient contenant du liquide près de l'instrument. Si le liquide pénètre dans l'appareil, il risque de provoquer des dommages, un incendie ou une électrocution.
Veillez à ne pas laisser tomber d'objets métalliques dans le boîtier. Si cela se produit, débranchez l'adaptateur secteur de la prise de courant et contactez votre revendeur Korg le plus proche ou le magasin où vous avez acheté l'instrument.
Marque ce pour les normes européennes harmonisées
La marque CE apposée sur tous les produits de notre firme fonctionnant sur secteur jusqu'au 31 décembre 1996 signifie que ces appareils répondent à la Directive EMC (89/336/CEE) et à la Directive concernant la marque CE (93/68/CEE).
La marque CE apposée après le 1 janvier 1997 signifie que ces appareils sont conformes à la Directive EMC (89/336/CEE), à la Directive concernant la marque CE (93/68/CEE) ainsi qu'à la Directive Basse Tension (73/23/CEE).
La marque CE apposée sur tous les produits de notre firme fonctionnant sur piles signifie que ces appareils répondent à la Directive EMC (89/336/CEE) et à la Directive concernant la marque CE (93/68/CEE).
Remarque importante pour les clients
Ce produit a été fabriqué suivant des specifications sévères et des besoins en tension applicables dans le pays où ce produit doit être utilisé. Si vous avez acheté ce produit sur internet, par correspondance ou/et au téléphone, vous devez vérifier que ce produit est bien utilisable dans votre pays de résidence.
ATTENTION: L'utilisation de ce produit dans un pays autre que celui pour lequel il a été consçu peut être dangereuse et annulera la garantie du fabricant ou du distributeur.
Veuillez aussi conserver votre récépissé qui est la preuve de votre achat, faute de quoi votre produit risque de ne plus être couvert par la garantie du fabricant ou du distributeur.
- Les noms de sociétés, noms de produits et noms de formats, etc. dans ce manuel sont des marques de fabrique ou des marques déposées de leurs propriétaires respectifs.
Caractéristiques principales
Production de sons modélisés puissants et précis grâce à la technologie de modélisation "REMS" de Korg. 58 types de modélisations sont intégrés et vous pouvez utiliser simultanément jusqu'à six effets différents (y compris la réduction de bruit) et la pédale de volume. - Vous pouvez opérer l'ensemble des paramètres pour chacune des quatre catégories d'effets (pre-effect, drive/amp, modulation, delay/reverb). Utilisez les effets de modélisation pour créer vos propres sonorités et vous pouvez ensuite les sauvegarder sous forme de programme. La mémoire interne peut contenir jusqu'à 40 programmes utilisateurs et 40 programmes prédéfinis. (p.54 "Preset program chart") L'AX5G est équipé d'une pédale d'expression qui vous permet de contrôler non seulement le Wah et le volume mais aussi de nombreux paramètres d'effets, multipliant ainsi vos possibilités quand vous jouez sur scène. La fonction Quick Assign vous permet d'assigner facilement un paramètre à la pédale d'expression en appuyant tout simplement sur une touche. L'effet de retard "DELAY" peut être conservé lorsque vous passez d'un programme à un autre dès lors que le type de Delay et les réglages du paramètre [P1] TIME sont semblables. L'effet de "Reverb" peut aussi être conservé lorsque vous passez d'un programme à un autre comportant le même type de réverbération. Un accordeur chromatique automatique intégré vous permettant d'accorder votre guitare en désactivant tous les effets ou en silence.

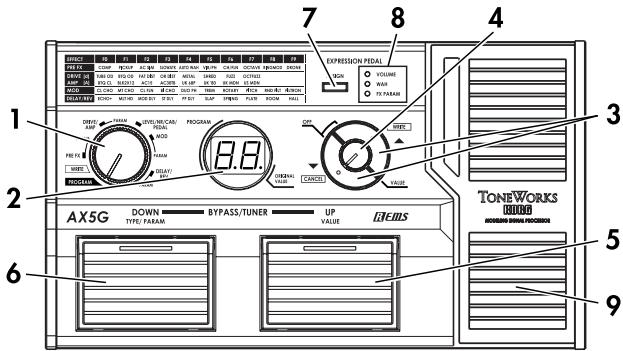

Panneau avant et arrière
Ce chapitre a pour but de présenter les différents touches et commandes situés sur les panneaux avant et arrière de l'AX5G.
1. Sélecteur de fonction
La fonction de ce potentiomètre dépendra du mode sélectionné par le sélecteur. Vous êtes en mode Programme lorsque le sélecteur est sur la position (PROGRAM), en mode d'écriture lorsque le sélecteur est sur la position (WRITE) et en mode d'édition lorsque le sélecteur est sur la position [PRE FX]–[DELAY/REV-PARAM].
En mode d'édition, l'afficheur indique le type d'effet (F0-F9, d0-d7, A0-A7, LE, nr, Cb), les paramètres (P1-P5) ou la configuration (value). Dans le mode Write ou Program, l'afficheur indique le nombre de programme. Lorsque la fonction BYPASS/MUTE est activée, l'afficheur indique le nom de la note pour l'accordage.
3. Boutons [▲(WRITE)], [▼(CANCEL)]
Dans le mode Effect, utilisez ces boutons pour commuter les types d'effet ou les paramètres. En pressant simultanément les deux boutons, vous pouvez activer ou désactiver les effets. Dans le mode Write, utilisez ces boutons pour enregistrer un programme. Dans le mode Program, vous pouvez presser ces boutons pour incrémenter ou décrementer le programme par pas de 10. Lorsque vous utilisez l'accordeur, ces boutons ajustent la calibration de l'accord.
En mode d'édition, utilisez le potentiomètre pour ajuster la valeur du paramètre. Dans le mode WRITE, vous pouvez utiliser ce potentiomètre pour spécifier la destination de mémoire d'écriture pour la memorisation du programme. Dans le mode Program, ce potentiomètre a la fonction de master volume.
Dans le mode Edit, utilisez ce potentiomètre pour ajuster la valeur d'un paramètre. Dans le mode Write, vous pouvez employer ce potentiomètre pour indiquer la destination de l'écriture du programme. En mode Programme, ce potentiomètre a la fonction de master volume.
Dans le mode Program, utilisez ce commutateur pour sélectionner un programme. Le numéro de programme s'incrementera chaque fois que vous appuierez sur ce switch. Quand une valeur de paramètre apparait sur l'afficheur Program/Value, la diode située à la partie supérieure de ce commutateur s'allume ou clignote. (Elle clignotera si le paramètre actuellement affiché peut être sélectionné pour être contrôlé par la pédale d'expression.)
Dans le mode Program, utilisez ce commutateur pour sélectionner un programme. Le numéro de programme se décrementera chaque fois que vous appuierez sur ce switch. En mode Edit, en appuyant sur ce switch fera apparaître sur l'afficheur le type d'effet du programme. Quand le type d'effet ou le programme apparait sur l'afficheur Program/Value, la diode située à la partie supérieure de cette pédale s'allume ou clignote.
(Elle clignotera si le paramètre actuellement affiché peut être sélectionné pour être contrôlé par la pédale d'expression.)
7. Commutateur de réglage de la pédale
Utilisez ce commutateur pour sélectionner l'effet (volume, Wah, ou paramètre d'effet) que vous souhaitez assigner à la pédale d'expression. En mode Edit, vous utiliserez ce commutateur afin d'effectuer les réglages pour contrôler un paramètre d'effet à partir de la pédale. (p.21 "Réglages de la pédale d'expression")
8. Diode de la pédale d'expression
Cette diode indique l'état activé/désactivé de l'effetant étant contrôlé par la pédale d'expression (activé : allumé, désactivé : clignotant).
9. Pédale d'expression
Utilisez cette pédale pour contrôler le volume, le wah ou le paramètre d'un autre effet. En enfonçant complètement la pédale pour déclencher le commutateur situé dessous, vous pouvez activer/désactiver l'effet contrôlé par la pédale d'expression. (p.21 "Réglages de la pédale d'expression")
Panneau Arrière
Raccordez votre guitare à cette prise.
2. Prise OUTPUT
Raccordez cette prise à votre amplificateur de guitare.
3. Prise d'alimentation secteur
DC9V
L'adaptateur secteur vendu séparément peut être branché sur cette prise.

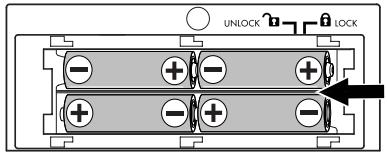

Installation des piles
- Pour ouvrir le logement des piles, appuyez légèrement sur l'onglet situé près de la flèche et soulevez le couvercle. Installez quatre piles alcalines (vendues séparément) en respectant la polarité et refermez le couvercle.
- Si l'appareil est allimenté sur piles, il se mettra sous tension lorsque vous brancherez un cable jack monosur cette prise INPUT. L'écran s'allume quand l'appareil est sous tension. L'AX5G se met hors tension lorsque vous débranchez le cable jack de la prise INPUT.

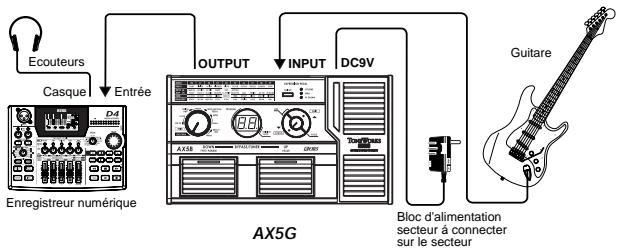

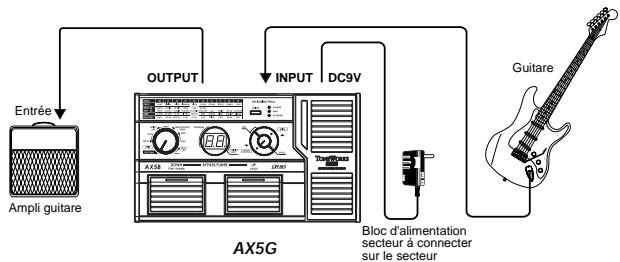

Raccordements
2 Mettre les appareils que vous souhaitez raccorder hors tension et baissez toutes les commandes de volume. 1. Connectez un câble jack sur la prise OUTPUT de l'AX5G à un amplificateur, mixeur ou enregistreur.
Réglez le volume de l'ampli, de la console de mixage etc. sur le minimum afin d'éviter que les bruits de mise sous tension n'endommagent les enceintes. Pour utiliser un casque, branchez-vous à la prise jack OUTPUT.
- Raccordez votre guitare à la prise INPUT. Si l'appareil est alimenté sur piles, il se mettra sous tension.
- Si vous utilisez l'adaptateur secteur (KA181) vendu séparément, branchez l'adaptateur secteur sur une prise secteur. L'appareil se mettra sous tension.
- Lorsque les raccordements sont terminés, mettez l'appareil raccordé sous tension et réglez le volume.
Jouer (mode programme)
Les réglages couvrant tous les effets sont collectivement appelés un "programme".
L'AX5G possède 80 programmes. Les programmes 01-40 sont réinscriptibles. Les programmes 41-80 contiennent des programmes préselectionnés pour une utilisation immédiate. (p.54 "Preset program chart") En mode Programme, vous pouvez sélectionner des programmes en pressant sur le switch Program Down ou Program Up, vous permettant des changements entre les sons.
Pour entrer dans le mode Programme, réglez le sélecteur de fonction sur [PROGRAM]. (Les LEDs de la partie supérieure des boutons Program Up/Down s'allumeront)
Sélectionner un programme
- Veillez à bien être en mode programme.
Veillez à ce que le sélecteur de fonctions est réglé sur [PROGRAM]. Dans le mode programme, les LEDs des switches Program Up et Program Down seront allumées.
Quand vous allumez l'appareil, vous serez en mode Programme suivant la position du sélecteur de fonctions.
- Tournez le bouton de valeur pour ajuster le volume général.
Si vous connectez l'AX5G à un amplificateur pour guitare, réglez le volume général à 50 (La valeur maximale).
- Pressez les switches Program Up ou Program Down pour sélectionner un programme. L’écran program/value montrera le numéro du programme.
Pédale d'expression
Chaque programme spécifique l'effet (volume, Wah, ou paramètre d'effet) contrôlé par la pédale d'expression. Le son du programme changera en même temps que vous déplacerez la pédale vers le haut ou vers le bas en jouant.
En appuyant sur le commutateur de réglage de la pédale, vous pouvez changer l'effet contrôlé par la pédale d'expression. Chaque fois que vous appliquerez sur le commutateur, l'effet contrôlé changera dans l'ordre suivant : VOLUME WAH FX PARAM VOLUME..., et la diode correspondante à l'effet contrôlé s'allumera ou clignotera.
VOLUME (diode orange) : La pédale fonctionnera comme pédale de volume.
Wah (diode rouge) : La pédale fonctionnera comme pédale Wah. Dans ce cas, [PRE FX] sera assigné comme pédale Wah.
FX PARAM (diode verte) : La pédale contrôle le paramètre d'effets spécifié par ce programme particulier.
Dans le cas d'un programme assignant à la pédale d'expression WAH ou FX PARAM, enforcer la pédale désactivera l'effet contrôlé par la pédale et la diode de la pédale d'expression passera d'un allumage continu à un clignotement. Une nouvelle pression sur la pédale réactivera l'effet contrôlé et la diode de la pédale d'expression passera d'un clignotement à un allumage continu.
Si le volume est contrôlé par la pédale d'expression, la position de la pédale de volume contrôle la volume du programme sélectionné.
Dans le cas de WAH ou FX PARAM, le son du programme ne changera pas jusqu'à ce que vous utilisiez la pédale d'expression après avoir changé le programme.
Flux du signal
VOLUME PEDAL est disponible si l'effet contrôle par la pédale d'expression est VOLUME.
Le mode Edit est quand le sélecteur de fonction est en position [PRE FX]-[DELAY/REV PARAM].
Vous pouvez changer de type d'effets pour chaque catégorie ([PRE FX], [DRIVE/AMP], [LEVEL/NR/CAB/PEDAL], [MOD], [DELAY/REV]), et opérer les paramètres pour créer votre son en détail.
Sélectionner les effets et ajuster les paramètres principaux
Pour sélectionner les effets souhaités, dans chaque catégorie [PRE FX], [DRIVE/AMP], [MOD], et [DELAY/REV], réglez le sélecteur de fonction sur la position appropriée, et utilisez le bouton [][].
L'afficheur Program/Value indiquera une valeur entre F0-F9 (dans le cas de DRIVE/AMP, d0-d7 ou A0-A7), et la diode située à la partie supérieure du commutateur Program Down s'allumera (ou clignotera), indiquant que le type d'effet est actuellement montré.
La liste d'effets imprimée sur le panneau avant vous indique le type d'effet sélectionné.
Vous pouvez tourner le bouton Value pour régler le paramètre principal (plus important) pour l'effet sélectionné. L'afficheur Program/Value indiquera alors la valeur du paramètre et la diode à la partie supérieure du commutateur Program Up s'allumera (ou clignotera), indiquant que la valeur du paramètre est actuellement montrée.
Pour désactiver l'effet sélectionné, pressez simultanément les boutons [▲] et [▼]. Quand l'effet est actif, le type d'effet est indiqué et quand il est inactif, l'écran affiche "G F".
Guide rapide
Quand vous sélectionnez un effet, l'AX5G sélectionne automatiquement les paramètres de cet effet à leurs valeurs optimales. En d'autres termes, vous pouvez créer des grooves juste en CHOISISANT un effet dans chaque catégorie PRE FX, DRIVE/AMP, MOD, et DELAY/REV, sans avoir besoin de régler des paramètres détaillés.
En ajustant les paramètres principaux, vous pouvez amener votre son au plus près de ce que vous pensez.
Sélectionner et ajuster les sous-paramètres
[PRE FX-PARAM], [DRIVE/AMP-PARAM], [MOD-PARAM], [DELAY/REV-PARAM]
Voici comment éditer les sous paramètres de l'effet que vous avez sélectionné dans chaque catégorie [PRE FX], [DRIVE/AMP], [MOD], et [DELAY/REV]. Si vous appuyez sur les touches [▲] ou [▼], l'afficheur Program/Value indiquera une valeur P1-P5, et la diode à la partie supérieure du commutateur Program Down s'allumera (ou clignotera), indiquant que le type de paramètre est actuellement montré.
Pour les sous-paramètres correspondant à P1-P5, reportez-vous à “Parameter List” (P.50).
Vous pouvez maintenant tourner le bouton Value pour régler le son en modifiant les divers sous-paramètres. L'afficheur Program/Value indiquera alors la valeur du paramètre et la diode à la partie supérieure du commutateur Program Up s'allumera, indiquant que la valeur du paramètre est actuellement montrée.
Si l'effet est désactivé, l'écran program/value indiquera "ôF". Si vous pouvez opérer les paramètres de chaque effet, pressé simultanément les boutons [▲] et [▼] pour réactiver l'effect.
Guide rapide
Pour sélectionner un effet et l'editor, à votre goût, vous devez avant tout ajuster les paramètres principaux, puis ajuster les sous-paramètres P1. Généralement, vous pourrez avoir le son que vous voulez en ajustant ces deux paramètres.
Régler le sélecteur de cette fonction sur cette position si vous désirez ajuster le niveau de programme, la réduction de bruit, ou la modélisation de ampli. Pressez les switches [▲] ou [▼] pour amener l'écran à “LÉ” (program level), “n, r” (NR sensitivity), “Cb” (cabinet), et “P_”, “P_” (Gamme de réglages de la pédale d'expression). Utilisez le bouton de valeur pour ajuster chaque paramètre.
L E: utilisez le bouton de valeur pour ajuster le niveau de programme (0.0-10). 5.0 est la valeur standard. En cas de distorsion dans le son, diminuez le volume de l'effet.
n: Adjustez la réduction de bruit (0.0-10) afin de ne pas entendre de bruit quand vous ne jouez pas de guitare.
Selon la guitare que vous utilisez, le son peut être interrompu et des notes peuvent être retardées si vous régalez la réduction de bruit trop fort.
b: Sélectionnez le type de modélisation d'ampli (C0-C9).
Vous pouvez sélectionner le mode d'ampli si le modèle drive/amp est inactif. Dans ce cas, la Led indiquera “No”. Nous vous recommandons d'utiliser la modélisation d'amplis si vous désirez écouter l'AX5G au casque ou bien par l'intermédiaire d'une table de mixage. Si vous avez connecté à un amplificateur pour guitare, vous aurez le choix entre la modélisation ou votre ampli. Les modèles d'enceinte (CABINET) sont associés aux modèles drive/amp. Leur effet est appliqué uniquement lorsque le modèle drive/amp est actif. Lorsque vous changez le type de modèle drive/amp, un modèle d'enceinte approprié est automatiquement sélectionné.
P+ : Spécifie la valeur du paramètre quand la pédale d'expression est en position haute. P- : Spécifie la valeur du paramètre quand la pédale d'expression est complètement enfoncée.
Types de paramètres d'effets et écran de valeur
Quand vous pressez le bouton Program Down dans le mode edit, l’écran indiquera le type d’effets ou le type de paramètres. (F0-F9, d0-d7, A0-A7, P1-P5). Quand vous pressez sur le bouton Program Up, l’écran indiquera la valeur du paramètre. Cela vous permet de surveiller les réglages utilisés.
Réglages de la pédale d'expression
Permettent à l'afficheur Program/Value de montrer le paramètre d'effet (F0-F9, d0-d7, A0-A7, P1-P5). Assurez-vous que la diode du commutateur Program Up ou Down clignote, puis maintenez le commutateur de réglage de la pédale enfoncé pendant environ une seconde.
Vous ne pouvez pas utiliser la pédale d'expression pour contrôler un paramètre pour lequel le commutateur Program Up ou Down ne clignote pas.
L'afficheur Program/Value indiquera brièvement " P " (complet), et vous pourrez utiliser la pédale d'expression pour contrôler le paramètre d'effet.
Si FX PARAM est l'effet contrôlé par la pédale d'expression, changer la catégorie de l'effet contrôlé par la pédale réinitialisera l'effet contrôlé au paramètre le plus utile de l'effet sélectionné. (p.50 "Parameter List")
Si FX PARAM est l'effet contrôle par la pédale d'expression, l'effet correspondant sera automatiquement activé. Si, dans ces conditions, vous faites fonctionner la pédale ou appuyez une fois sur le commutateur de réglage de la pédale pour sélectionner VOLUME sans modifier le réglage, l'effet sera de nouveau automatiquement désactivé.
Pourtant, si vous avez fait fonctionner la pédale ou modifié le réglage, l'effet restera activé même si vous appuyez de nouveau une fois sur le commutateur de réglage de la pédale pour sélectionner VOLUME comme effet-Controlled.
Si WAH is l'effet contrôle par la pédale d'expression, vous pourrez régler le sélecteur de fonction sur [PRE FX] (l'afficheur indiquera "LUI") ou [PRE FXPARAM] et éditer les paramètres WAH. Changer le type d'effet [PRE FX] commutera l'effet contrôle par la pédale d'expression sur VOLUME.
Sauvegarde d'un programme(write mode)
Voici comment sauver un programme.
Si vous sortez du programme édité ou si vous éteignez l'appareil sans sauvegarder, les réglages que vous avez effectués seront effacés.
- Réglez le sélecteur de fonction sur [WRITE].
- Pressez sur le bouton [▲(WRITE)]. Le numéro du programme va clignoter.
- Utilisez le bouton de valeur de program up/down switches.
- Pressez le bouton [▲(WRITE)] de nouveau. Le programme sera sauvegardé, et l'écran indiquera brièvement "C P".
Le nouveau programme écrase l'ancien. Si vous décidez de ne pas sauvegarder le nouveau programme, pressez le bouton [CANCEL] pour arrêter l'opération.
Vérifiez les valeurs sauvegardées dans un programme (valeur originale)
En mode Edit, la diode de valeur originale de l'afficheur Program/Value indique la valeur du paramètre sauvegardée dans le programme.
Quand vous utilisez des boutons ou switches pour modifier la valeur des paramètres, la Led de valeur originale s'allumera quand la valeur atteindra celle du programme d'origine.
La diode de valeur originale ne s'allumera pas en mode Program.
Bypass et mute
Bypass (désactive tous les effets y compris la réduction de bruit) et Mute sont des fonctions très pratiques quand vous posez ajuster votre ampli, accorder cette guitare, ou changer de guitare. Voici comment utiliser ces deux fonctions.
Bypasser l'ax5g
Pressez simultanément les switches Program Up et Program Down ; tous les effets seront désactivés. À ce moment, l'écran indiquera “ -- ”
Muter l'AX5G
Pressez simultanément et laissez appuyer les switches Program Up et Program Down pendant une seconde environ. La sortie sera muette. À ce moment, l'écran indiquera " - - "
Quand l'AX5G est en bypass ou mute, l'accordeur chromatique automatique sera activé. Pour les désactiver, pressez les switches Program Up ou Program Down (cela ne changera pas le programme). À ce moment, le bouton de valeur opérera comme un volume principal.
Accordeur
L'AX5G possède un accordeur chromatique automatique.
Vous pouvez ajuster le pitch de référence entre A438Hz-A445Hz.
Procédure pour l'accord
- L'accordeur chromatique automatique est activé quand l'AX5G est en position Bypass ou Mute.
Si vous voulez accorder sans produit de sons, comme par exemple lors d'un concert, vous voudrez probablement mettre l'AX5G en position Mute.
- Jouez une note avec votre guitare. L'écran program/value indiquera le nom de la note la plus proche.
Le nom des notes est indiqué comme suit :
| nom des notes | C | C# | D | D# | E | F | F# | G | G# | A | A# | B |
| Affiche | C | C0 | d | d0 | E | F | F0 | G | G0 | R | R0 | b |
- Si votre guitare est trop haute, la led Program Up clignotera. Si votre guitare est trop basse, la led Program Down clignotera. Dans d'autres cas, un clignotement rapide indiquera que votre guitare est proche de la note juste.
Quand l'accord est parfait, les Leds Program Up et Down clignotent simultanément.
Ajustez le calibrage de l'accord
Quand vous allumez l'AX5G, l'accordeur interne est réglé sur la note de référence (le LA) à 440Hz. Vous pouvez ajuster cette note de référence dans une échelle comprise entre 438 Hz et 445 Hz.
Quand l'accordeur est actif, vous pouvez utiliser les boutons [][] pour ajuster la note de référence dans une échelle comprise entre 438 Hz et 445 Hz. En faisant ainsi, l'écran program/value indiquera une valeur comprise entre 38 et 45.
Quand vous éteignez l'appareil, l'ajustement du pitch que vous aurez effectué sera effacé. Le réglage à 440 Hz sera systématiquement rappelé.
Réglage de la sensibilité de la pédale
Si enforcer complètement la pédale ne produit pas l'effet ou le volume maximum bien que les paramètres _- / ^- de la pédale d'expression de l'AX5G's soient respectivement réglés sur minimum/maximum, si l'effet ou le volume n'atteignent pas leur valeur minimum quand la pédale est en position haute, ou si enforcer complètement la pédale n'active/désactive pas l'effet quand la pédale d'expression est réglée sur WAH or FX PARAM, utilisez la procédure suivante pour régler la sensibilité de la pédale d'expression afin qu'elle fonctionne de manière optimale.
Pour régler la sensibilité, vous devez opérer la pédale d'expression au pied. Un réglage précis peut ne pas être possible si vous utilisez votre main.
- Mettez l'appareil hors tension.
- Tout en maintenant le commutateur de réglage de la pédale et la touche [▲(WRITE)] enfoncées, mettez l'appareil sous tension. Maintenez ces commandes enfoncées jusqu'à ce que l'afficheur Program/Value indique "Pd" (pédale).
- Relâchez la pression sur ces commandes, puis faites revenir la pédale d'expression en position haute.
Retirez votre pied de la pédale
- Enforcez la pédale d'expression jusqu'à la position où l'effet sera activé/désactivé.
- Retirez votre pied de la pédale alors qu'elle est toujours enfoncée.
- La pédale reviendra d'elle-même en position haute quand vous retirereziez pour pied. Quand la pédale est en position haute, appuyez sur la touche [▲(WRITE)]. L'afficheur indiquera "L P" (complet) et la sensibilité sera réglée. Dés que l'afficheur aura indiqué "L P", I'AX5G passera automatiquement en mode Program.
Si vous décidez de ne pas effectuer ce réglage, appuyez sur la touche [▼(CANCEL)].

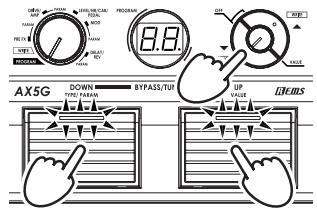

Retour aux réglages d'usine
Voici comment retrouver les réglages d'usine de l'AX5G's ainsi que les programmes d'origine.
Quand vous exécutez cette fonction, tous les programmes que vous aurez créés seront effacés et remplacés par les programmes d'usine.
- Appuyez simultanément sur les boutons Program Up et Down et [▼(CANCEL)] button (3 boutons au total), allumez l'appareil. Maintenez la pédale et la touche enfoncées jusqu'à ce que l'afficheur Program/Value indique "r-L" (rechargement).
- Relâchez la pression sur les commutateurs.
- Pressez le bouton [▲(WRITE)]. L'écran Program/Value indiquera "CP" et le chargement va commencer. Quand il sera complet, l'écran indiquera "CP", et l'AX5G entrera automatiquement dans le mode program.
Vous ne pouvez pas annuler le rechargement une fois que vous avez appuyé sur la touche [▲(WRITE)]. Ne jamais éteindre l'appareil quand il se recharge. Note : Si vous décidez d'annuler le rechargement, appuyez sur la touche [▼(CANCEL)] pendant que l'afficheur Program/Value indique "rL".
Troubles de fonctionnement
Avant de suspecter une panne, veuillez s'il vous plaît vérifier les points suivants. Si vous n'arrivez pas malgré tout à résoudre le problème, contactez votre revendeur.
1. Pas d'allumage
Les piles ne sont-elles pas trop faibles ? Quand la capacité des piles diminue, l'écran va clignoter "L". Nous recommandons de changer les piles dès que possible. Si les piles sont vides, ôtez-les immédiatement. Laisser des piles usagées dans l'appareil peut causer des dysfonctionnements (coulage par exemple). Vous devez ôter les piles si vous ne devez pas utiliser l'AX5G pour une longue période. Avez-vous branché un câble stéréo dans l'entrée de l'appareil ? Quand il est utilisé sur piles, l'alimentation n'est pas désactivée quand un câble stéréo est branché. Veillez à n'utiliser que des câbles monos. Est-ce que l'adaptateur secteur est compatible ? Est-ce qu'il est bien connecté à la prise d'alimentation ? Peut-il être en panne ?
2. Pas de son
Vérifiez le volume de sortie de votre guitare. Le câble de votre guitare électrique est-il bien connecté? - Câble n'est-il pas coupé?
Est-ce que les paramètres DRIVE/AMP ou PROGRAM LEVEL (LEVEL/NR/CAB/PEDAL) ne sont pas réglés à un niveau trop bas? Si VOLUME est contrôlé par la pédale d'expression, avez-vous baissé le volume? Est-ce que la fonction Mute est activée? Référez-vous à la rubrique "Bypass et Mute" (p.22) et réactivez-la. Le volume principal n'est-il pas coupé? Sélectionnez le bouton de fonction [PROGRAM], puis ajustez le volume.
3. Les effets ne s'appliquent pas
Est-ce que l’effet n’est pas bypassé ? Est-ce que les modulations "DEPTH" ou le delay/reverb "MIX" ne sont pas réglés à un niveau trop faible ? L'AX5G n’est-il pas en mode Bypass ? Référez-vous à la rubrique "Bypass et Mute" (p.22) et annulez la fonction Mute.
4. Les hautes fréquences sont distordues en utilisation acoustique (AC SIM)
N'appliquez-vous pas trop d'effet drive ? Baissez le paramètre DRIVE/AMP [GAIN]. Utilisez-vous une guitare possédant des sorties à haut niveau (par exemple des guitares équipées de micros à double bobinage). Baissez le volume de votre guitare.
5. Le son de votre ampli est saturé ou le son est mauvais
Vérifiez que le paramètre AMP "P5" (AMP/LINE) ne soit pas réglé sur "Ln" (LINE). Changez le paramètre AMP "P5" (AMP/LINE) réglez sur "A1"-"A3" (AMP). Est-ce que le réglage de volume DRIVE/AMP [VOLUME] du PROGRAM LEVEL (LEVEL/NR/CAB/PEDAL) [LEVEL] n'est pas dosé de manière excessive?
Caractéristiques
| Nombre d'effets: | Types Pre-effect: 11
(Pre-effect 10 + Pédale-wah 1)
Types Drive/Amp Model: 16
Types Cabinet Model: 10
Types Modulation Effect: 10
Types Delay Effect: 5
Types Reverb Effect: 5
Noise Reduction: 1 |
| Nombre de programmes: | 80 (40 utilisateurs/40 presélectionnés) |
| Entrée Audio : | ENTREE (Casque Mono) |
| Sortie Audio : | SORTIE (Casque Sté reproduction) |
| Proesseur de Signal: | Conversion A/D: 24 bit
Conversion D/A: 24 bit |
| Fréquence d'échantillonnage: | 31.25 kHz |
| Accordeur: | Echelle : A0-E6 |
| Calibration: | A=438-445 Hz |
| Alimentation: | 4 piles alcalines AA (utilisation 8 heures en continu) ou Adaptateur secteuroptionnel DC9V. |
| Dimensions (L × P × H): | 249 mm × 143 mm × 44 mm |
| Poids: | 650 g |
| Articles inclus: | Owner's manual |
| Options : | Adaptateur⊕⊕-DC9V AC |
- Les spécifications et l'apparence de l'appareil peuvent être modifiées sans préavis.
AX5G modeling SIGNAL processor
Réglez la configuration LINE/AMP sur la position appropriée ci-dessous.
A1: Utilisez cette configuration si vous avez à relier l'AX5G à un ampli de type "clean-sounding" tel qu'un ampli combo ouvert fabriqué aux USA.
A2: Utilisez cette configuration si vous avez à relier l'AX5G à un ampli ayant un registre Médium caractéristique tel qu'un ampli combo ouvert fabriqué au Royaume-Uni.
A3: Utilisez cette configuration si vous avez à relier l'AX5G à un château de type 4 x 12 enceintes ouvertes.
Ln: Utilisez cette configuration si vous avez à relier l'AX5G à une entrée Line, pour brancher directement à une console de mixage ou un enregistreur.
