MODE D'EMPLOI GALILEO LUNA SCUBAPRO-UWATEC

Consignes d’utilisation de Galileo :

• Galileo n’est conçu que pour les plongées à l’air comprimé (21 % de O2) ou au Nitrox (22 à 100 % de O2). N’utilisez pas Galileo pour les plongées avec d’autres mélanges gazeux. • Il est absolument nécessaire de vérifier le réglage du mélange avant chaque plongée et de le comparer avec celui qui est réellement utilisé. N’oubliez pas : un réglage incorrect peut être une source d’accident de décompression et/ou de toxicité de l’oxygène ! La différence maximale avec le mélange mesuré ne doit pas dépasser 1 % de O2. Un mélange gazeux incorrect peut se révéler mortel ! • N’utilisez Galileo qu’avec des appareils respiratoires à circuit ouvert. • N’utilisez Galileo que pour la plongée avec un scaphandre autonome. Galileo n’est pas conçu pour les expositions de longue durée au Nitrox. • Respectez toujours les signaux d’alarme visuels et sonores. Évitez les situations de risque étendu qui sont marquées d’un signe d’avertissement dans ce manuel d’utilisation. • Galileo possède un avertissement de ppO2. La limite par défaut est fixée à 1,4 bar pour la ppO2max. Elle peut être réglée entre 1,2 et 1,6 bar. • Vérifiez fréquemment le « minuteur d’oxygène » (CNS O2). Remontez et terminez la plongée si le CNS O2 dépasse 75 %. • Ne plongez jamais plus profond que la profondeur maximum d’utilisation (MOD) correspondant au mélange gazeux utilisé. • Vérifiez toujours les limites de la plongée par rapport au contenu en oxygène et aux procédures de plongée sportive standard (accident de décompression, toxicité de l’oxygène). • Pour respecter les limites de profondeur recommandées par toutes les instances éducatives, ne plongez pas au-delà de 40 m. • Le danger de narcose à l’azote (« ivresse des profondeurs ») doit être pris en considération. Galileo ne donne pas d’avertissement à ce sujet. • Lors de toutes les plongées, avec ou sans ordinateur, respectez un palier de sécurité d’au moins 3 minutes à 5 m. • Tous les plongeurs qui utilisent des ordinateurs pour prévoir leurs plongées et indiquer ou déterminer leur statut vis-à-vis de la décompression doivent utiliser leur propre ordinateur, qu’ils emmènent avec eux lors de chaque plongée. • Si Galileo tombe en panne à un quelconque moment de la plongée, celle-ci doit être interrompue, et les procédures adéquates de remontée en surface (y compris une remontée lente avec un palier de sécurité de 3 à 5 minutes à 5 m) doivent être immédiatement mises en œuvre. • Respectez la vitesse de remontée et effectuez tous les paliers de décompression requis. Si l’ordinateur tombe en panne, quelle qu’en soit la raison, vous devez remonter à une vitesse de 10 m par minute ou moins.

• Quelle que soit la plongée, deux coéquipiers doivent suivre l’ordinateur de plongée le plus sécurisant des deux.

• Ne plongez jamais sans coéquipier. Galileo ne se substitue pas à un coéquipier. • Ne faites que des plongées qui sont adaptées à votre niveau d’entraînement. Galileo n’augmente pas vos connaissances de la plongée. • Plongez toujours avec des instruments de secours. Lorsque vous plongez avec un ordinateur de plongée, vérifiez bien que vos instruments de secours comprennent un profondimètre, un manomètre immergeable, un compteur de temps d’immersion digital ou une montre de plongée, et que vous avez accès à des tables de décompression. • Evitez de monter et de redescendre de façon répétée (plongée en yo-yo). • Evitez d’effectuer une lourde charge de travail lorsque vous êtes en profondeur. • Prévoyez les plongées de manière à ce qu’elles soient plus courtes lorsqu’elles sont effectuées en eau froide. • Après avoir terminé la décompression, ou à la fin d’une plongée sans palier, la dernière partie de la remontée doit être aussi lente que possible. • Vous DEVEZ être familiarisé(e) avec tous les signes et symptômes d’un accident de décompression avant d’utiliser Galileo ! Faites-vous IMMÉDIATEMENT soigner pour un accident de décompression si l’un de ces signes ou symptômes apparaissait après une plongée ! Il y a une corrélation directe entre l’efficacité du traitement et le temps passé entre l’apparition des symptômes et le traitement médical de l’accident de décompression. • Ne plongez en Nitrox qu’après avoir reçu une formation complète dans le cadre d’un organisme reconnu. Plongées successives • Ne commencez pas votre plongée suivante avant que votre niveau de CNS O2 % ne soit redescendu en dessous de 40 %. • Lorsque vous plongez au Nitrox, faites bien attention à ce que votre intervalle de surface soit suffisamment long (comme pour la plongée à l’air comprimé). Prévoyez un intervalle de surface d’une durée minimale de deux heures. L’oxygène, lui aussi, requiert un temps suffisant pour être évacué. • Utilisez un mélange de gaz adapté à la plongée prévue. • N’essayez pas de faire une plongée successive si l’avertissement « no-dive » est visible sur l’affichage. • Prévoyez un jour sans plongée par semaine. • Si vous devez changer d’ordinateur, attendez au moins 48 heures avant d’effectuer votre plongée suivante. • Plonger après une remise à zéro de la saturation restante peut vous mettre dans des situations potentiellement dangereuses qui pourraient aboutir à la mort ou à des blessures sérieuses. Après une remise à zéro de la saturation restante, ne plongez pas pendant au moins 48 heures. Altitude et plongée • Ne plongez pas à des altitudes supérieures à 4000 mètres. • Après une plongée, ne montez pas à des altitudes que Galileo interdit par l’indicateur de la gamme d’altitudes autorisées. Prendre l’avion après la plongée • Après avoir plongé, attendez au moins 24 heures avant de prendre l’avion. L’instrument de plongée Galileo est un équipement de sécurité personnel qui respecte les normes de sécurité essentielles de la directive 89/686/CEE de l’Union Européenne. RINA SpA, Via Corsica 12, I-16128 Genova, organisme notifié n°0474, a certifié la conformité avec les normes européennes EN 250:2000 et EN 13319:2000. EN 250:2000 Equipement respiratoire – Appareils respiratoires - Appareils de plongée autonomes à air comprimé et à circuit ouvert – Exigences, essai, marquage (test de contrôle de pression).

EN13319:2000 Accessoires de plongée — Profondimètres et instruments combinant la mesure de la profondeur et du temps — Exigences fonctionnelles et de sécurité, méthodes d’essai. Toute information sur les obligations de décompression affichées par l’équipement bénéficiant de cette norme est explicitement exclue de sa portée.

Galileo. Vous êtes maintenant propriétaire d’un extraordinaire partenaire pour vos plongées. Ce manuel vous permet un accès facile à la technologie de pointe UWATEC ainsi qu’aux principales fonctions de Galileo. Si vous désirez en savoir plus à propos des équipements de plongée SCUBAPRO UWATEC, veuillez consulter notre site Internet www.scubapro-uwatec.com.

! ATTENTION Français

PROFONDIMÈTRE apparaît sur l’affichage, et à des profondeurs supérieures à 120 m, Galileo passe automatiquement en mode PROFONDIMÈTRE et ne peut plus être utilisé comme ordinateur pour la décompression pour tout le reste de la plongée. - Plonger à des pressions partielles d’oxygène supérieures à 1,6 bar (ce qui correspond à une profondeur de 67 m lorsque vous respirez de l’air comprimé) est extrêmement dangereux et pourrait aboutir à des blessures sérieuses ou à la mort.

TABLE DES MATIÈRES Questions de sécurité ���������������������������������������������������������������������������������������������������1

Consignes d’utilisation de Galileo������������������������������������������������������������������������1 1. Introduction à Galileo���������������������������������������������������������������������������������������������6 1.1 Glossaire���������������������������������������������������������������������������������������������������7 1.2 Modes de fonctionnement�������������������������������������������������������������������������9 1.3 Mise en marche de Galileo et affichage de l’heure�������������������������������������9 1.4 Alarme d’altitude après une plongée�������������������������������������������������������10 1.5 Avertissement « no-dive » après une plongée������������������������������������������10 1.6 SOS��������������������������������������������������������������������������������������������������������11 1.7 Pile remplaçable par l’utilisateur ��������������������������������������������������������������11 1.8 Options de configuration de l’écran������������������������������������������������������������������ 12 1.9 Fonctionnement des boutons������������������������������������������������������������������13 1.10 Fonctionnement des boutons en surface�������������������������������������������������13 1.11 Montage et appairage de l’émetteur de haute pression���������������������������14 1.12 Tableau résumé des gaz��������������������������������������������������������������������������15 1.13 PDIS�������������������������������������������������������������������������������������������������������16 1.13.1 Introduction au PDIS����������������������������������������������������������������16 1.13.2. Comment fonctionne le PDIS ?������������������������������������������������17 1.13.3. Considérations particulières lorsque vous plongez avec plus d’un mélange gazeux ������������������������������������������������17 1.14 Eteindre Galileo���������������������������������������������������������������������������������������18 2.

Menus, réglages et fonctions

2.3.1 Niveau de microbulles��������������������������������������������������������������21 2.3.2 Mode profondimètre����������������������������������������������������������������21 3 2.4.3 Réglage de la déclinaison���������������������������������������������������������26 2.5 Altimètre��������������������������������������������������������������������������������������������������26 2.6 Réglages des avertissements �����������������������������������������������������������������27 2.6.1 Profondeur maximale���������������������������������������������������������������28 2.6.2 CNS O2 = 75 %�������������������������������������������������������������������������� 29 2.6.6 Pression de la bouteille �����������������������������������������������������������32 2.6.7 RBT = 3 minutes����������������������������������������������������������������������32 2.6.8 Signal de pression��������������������������������������������������������������������33 2.6.9 Début de plongée avec paliers de niveau���������������������������������34 2.6.10 Palier MB ignoré�����������������������������������������������������������������������34 2.6.11 Niveau de microbulles réduit����������������������������������������������������35 2.6.12 L0 sans palier = 2 minutes en plongeant avec un niveau de MB���� 35 2.6.13 Passer en mode palier de décompression en plongeant avec un niveau de MB��������������������������������������������������������������36 2.7 Réglages horloge������������������������������������������������������������������������������������36 2.7.1 Réveil���������������������������������������������������������������������������������������36 2.7.2 Heure���������������������������������������������������������������������������������������37 3.4.2 Création de signets������������������������������������������������������������������59 3.4.3 Compte à rebours palier de sécurité����������������������������������������60 3.4.4 Visualisation du profil de plongée, de la saturation de chaque compartiment de tissu et des images ��������������������61 3.4.5 Activation du rétroéclairage������������������������������������������������������61 3.5 Plongée avec niveaux de MB �����������������������������������������������������������������62 3.5.1 Glossaire MB���������������������������������������������������������������������������62 3.5.2 Affichage des informations�������������������������������������������������������63 3.5.3 Affichage des informations sous-jacentes de décompression L0 �� 64 3.5.4 Niveaux de MB en cascade�����������������������������������������������������64 3.5.5 Palier de niveau ignoré/niveau de MB réduit�����������������������������65 3.6 Plongée avec le PDIS������������������������������������������������������������������������������65 3.6.1 PDIS lors d’une plongée sans palier�����������������������������������������65 3.6.2 PDIS lors d’une plongée avec DÉCOMPRESSION�������������������67 3.6.3 PDIS lors de plongées avec niveaux de microbulles�����������������67 3.7 Altitude et algorithme de décompression�������������������������������������������������68 3.7.1 Altitude interdite�����������������������������������������������������������������������68 3.7.2 Plongées avec palier de décompression dans les lacs de montagne��������������������������������������������������������������������������������69 3.8 Mode profondimètre��������������������������������������������������������������������������������69 3.9 Vue d’ensemble des fonctions des boutons��������������������������������������������71

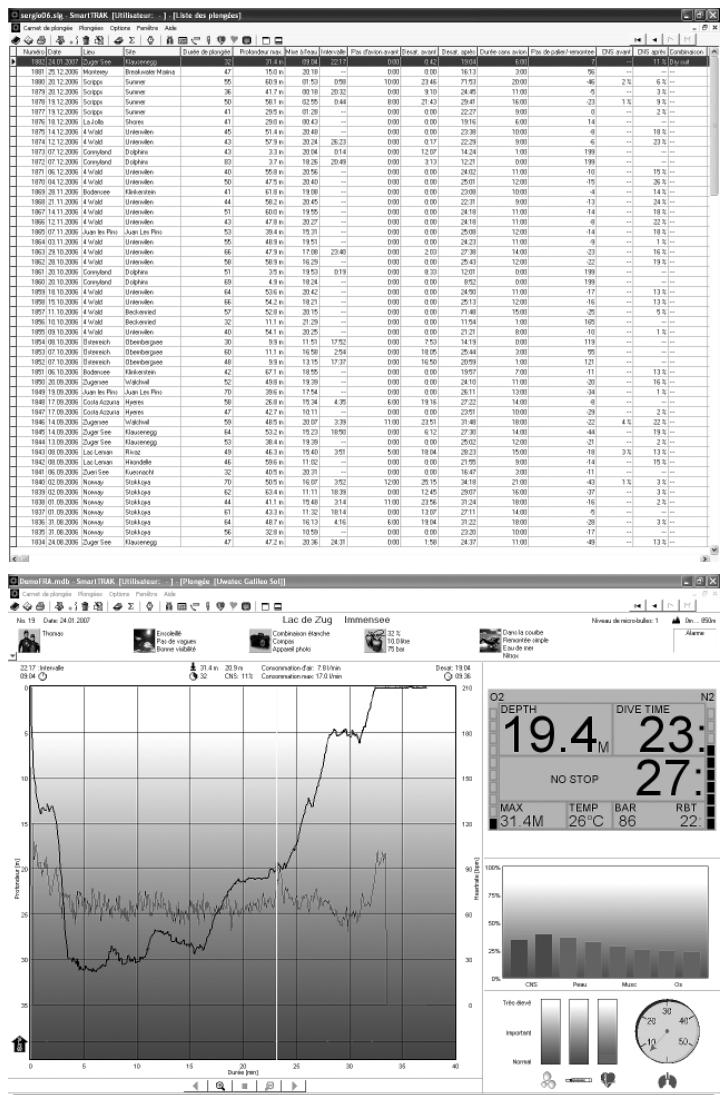

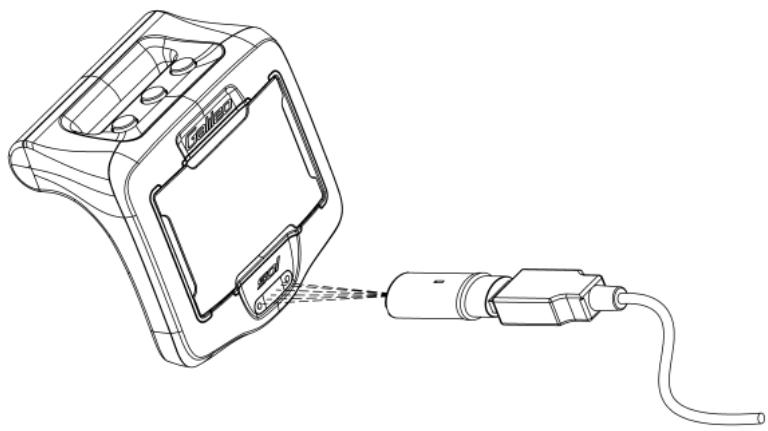

4.3 Téléchargement de plongées et organisation de votre carnet de plongée��74 4.4 Chargement d’images ����������������������������������������������������������������������������75 4.5 Chargement de langues �������������������������������������������������������������������������76 4.6 Mise à jour ou mise à niveau du logiciel���������������������������������������������������76

Prendre soin de son Galileo���������������������������������������������������������������������������������77

5.2.2 Changement de la pile de l’émetteur Smart������������������������������79 5.3 Garantie��������������������������������������������������������������������������������������������������80 5.4 Index�������������������������������������������������������������������������������������������������������81

Votre manuel d’utilisateur Galileo est divisé en cinq chapitres principaux.

Chapitre 1 : Introduction à Galileo. Ce chapitre offre une vue d’ensemble de l’ordinateur Galileo, et décrit ses modes de fonctionnement et ses fonctions lorsqu’il est en surface. Chapitre 2 : Menus, réglages et fonctions. Ce chapitre décrit tous les aspects de l’ordinateur relatifs à son utilisation, ses fonctions et caractéristiques. Il décrit tous les paramètres que vous pouvez régler directement sur l’ordinateur de plongée. Chapitre 3 : Plonger avec Galileo. Ce chapitre vous mène sous l’eau avec votre nouvel ordinateur. Il traite de tout ce que Galileo peut faire et va faire pour améliorer votre sécurité sous l’eau, et va vous permettre de mieux en profiter. Chapitre 4 : Galileo et SmartTRAK (interface PC). Ce chapitre traite de la personnalisation et de l’adaptation. Il décrit comment changer les réglages, télécharger et gérer votre carnet de plongée, charger des images et mettre à jour ou mettre à niveau le logiciel interne de votre nouvel ordinateur. Chapitre 5 : Prendre soin de son Galileo. Ce chapitre explique comment prendre soin de votre nouvel ordinateur de plongée. C’est le moment de vous plonger dans les détails. Nous espérons que vous apprécierez de faire connaissance avec votre nouvel ordinateur et nous vous souhaitons de nombreuses plongées heureuses avec Galileo.

1. Introduction à Galileo

L’action d’appuyer sur l’un des boutons et de le relâcher.

Appuyer sur et maintenir

L’action d’appuyer sur un bouton et de le maintenir pendant 1 seconde avant de le relâcher.

AVG Profondeur moyenne, calculée depuis le début de la plongée ou, si vous utilisez le mode profondimètre (gauge), à partir du moment de la remise à zéro.

L’ensemble du temps passé en dessous de la profondeur de 0,8 m.

C’est le temps pendant lequel vous pouvez rester à la profondeur actuelle et remonter directement à la surface sans avoir à faire de palier de décompression.

UTC Temps universel coordonné, se rapporte aux changements de fuseaux horaires lors de voyages.

- Mode surface : l’ordinateur est à la surface. Dans ce mode vous pouvez changer les réglages, voir votre carnet de plongée, utiliser le planificateur, voir la désaturation restante après une plongée, charger les données sur un PC et bien plus encore,

- Mode plongée : l’ordinateur se trouve à une profondeur de 0,8 m ou plus. Dans ce mode, Galileo surveille la profondeur, le temps, la température et effectue tous les calculs de décompression, - Mode veille : l’ordinateur est en surface après 3 minutes sans fonctionnement. Bien que l’ordinateur semble complètement éteint, il est encore actif. Galileo vérifie la pression ambiante toutes les 60 secondes pour une surveillance ininterrompue de l’environnement.

“LIGHT” (éclairage). En haut de l’affichage se trouve par défaut le logo Galileo, qui peut être remplacé par les deux premières lignes des informations utilisateur (voir la section 2.9.6 sur les informations utilisateur). L’heure de la journée est affichée au milieu de l’écran. En dessous,

Galileo affiche diverses informations : sur la rangée du haut se trouvent la date, la température actuelle, la catégorie d’altitude (sous forme d’une montagne stylisée, voir section 3.7), et la charge de la pile ; sur la rangée inférieure, la pression de la bouteille, le réglage de la concentration en oxygène, la MOD correspondante et le réglage du niveau de MB actif (voir section 2.3.1).

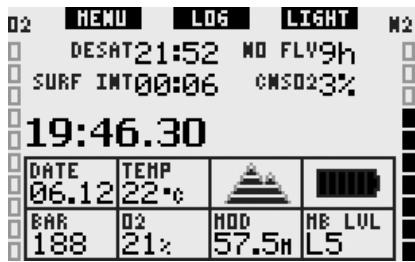

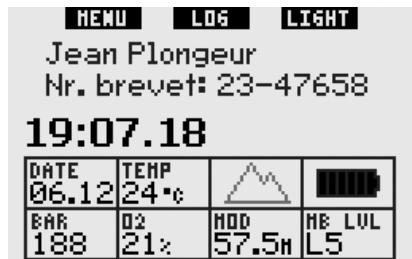

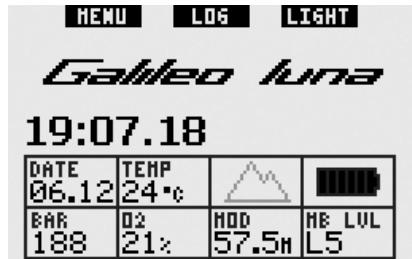

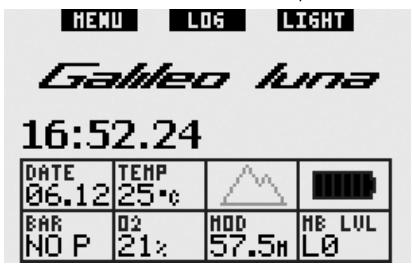

Pour lancer l’ordinateur, appuyez sur et maintenez le bouton droit. L’écran va brièvement afficher le logo Galileo, puis passer à l’affichage de l’heure de la journée. Si vous appuyez sur le bouton droit, vous passerez l’image de démarrage et irez directement à l’affichage de l’heure de la journée. C’est la page d’accueil de votre nouvel ordinateur de plongée. C’est là que tout commence.

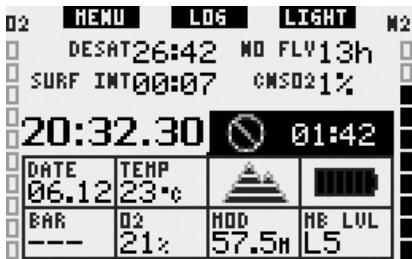

Si l’ordinateur a en mémoire la désaturation résiduelle d’une plongée récente, la portion supérieure de l’écran contient les informations suivantes : temps de désaturation, durée d’interdiction de vol

(no-fly), intervalle de surface et CNS O2 (si applicable).

Le type d’informations affichées en mode surface est différent suivant que Galileo conserve une saturation résiduelle d’une plongée récente, ou est complètement désaturé.

Dans le cas où il ne reste pas de saturation, l’affichage est tel que décrit ci-dessous. Les boutons sont marqués, de la gauche vers la droite, “MENU”, “LOG” (carnet) et

1. Introduction à Galileo

Si Galileo remarque une chute de pression ambiante qui n’est pas compatible avec votre charge actuelle en azote, il activera l’alarme pour vous avertir de cette situation potentiellement dangereuse.

La durée d’interdiction de vol (NO FLY) est le temps pendant lequel une exposition

à la pression réduite de la cabine d’un avion pourrait provoquer un accident de décompression, ceci est calculé par le modèle de décompression de l’ordinateur.

! ATTENTION Prendre l’avion alors que Galileo affiche NO FLY peut provoquer des blessures sérieuses ou la mort.

L’intervalle de surface (SURF INT) est affiché à partir du moment où la plongée est terminée (5 minutes après avoir fait surface) et tant qu’il reste un temps de désaturation sur l’ordinateur. De plus, les barres graphiques sur les côtés de l’écran montrent la CNS O2 (barre gauche) et la charge résiduelle d’azote (barre droite). En fonction de la quantité d’azote résiduel, Galileo affiche les catégories d’altitude interdites par des lignes grises sur la montagne stylisée (voir section 3.7 pour plus d’informations).

Galileo vérifie la pression ambiante et l’utilise pour évaluer votre charge et rejet de l’azote.

1. Introduction à Galileo

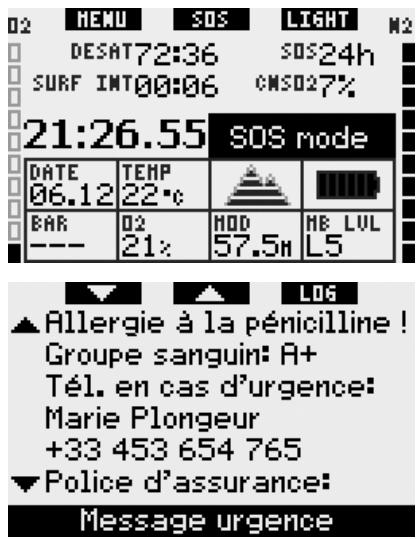

L’écran affiche les mêmes informations qu’en présence de désaturation, mais le message SOS MODE est affiché à droite de l’heure de la journée. Au lieu de la durée d’interdiction de vol, le compte à rebours sur 24 heures est affiché. Le bouton du milieu passe de “LOG” à “SOS”, et en le pressant un message d’urgence est affiché (voir section 2.9.7). Les informations correspondantes à cet affichage doivent être entrées à l’aide de SmartTRAK et peuvent faire jusqu’à 20 lignes de long, qui peuvent défiler à l’aide des boutons de gauche et du milieu. Une fois que le message d’urgence est affiché, appuyez sur le bouton de droite (“LOG”) pour afficher les détails de la dernière plongée.

- Ne replongez pas pour traiter les symptômes d’un accident de décompression.

- Ne plongez pas lorsque l’ordinateur est en mode SOS.

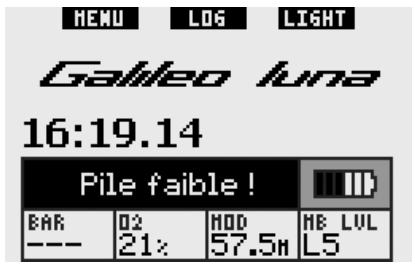

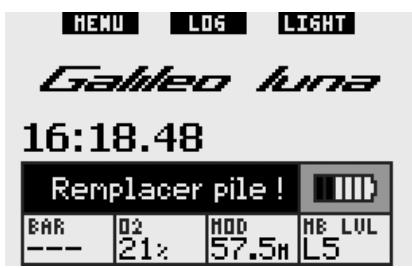

Pile remplaçable par l’utilisateur

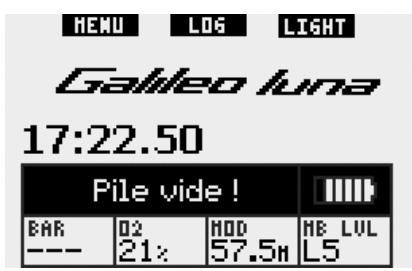

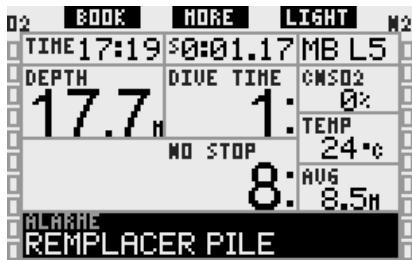

SCUBAPRO UWATEC. Cet affichage vous avertit de l’état de la pile. Celui-ci est décrit par six segments à l’intérieur du symbole de la pile : - tant que quatre segments ou plus sont allumés, la pile a suffisamment d’énergie pour plonger en sécurité, - avec trois segments affichés, l’affichage alterne entre l’information normale et le message PILE FAIBLE à côté de l’icône de la pile avec des intervalles de dix secondes. La pile a suffisamment d’énergie pour plonger en sécurité, mais vous devez penser à la remplacer, - si deux segments seulement sont allumés, l’affichage indique REMPLACER PILE de façon permanente. La pile n’a pas suffisamment d’énergie pour garantir une plongée en toute sécurité. Si seulement deux segments sont allumés, toutes les alarmes sonores et l’éclairage sont désactivés, et le compas ne peut pas être activé,

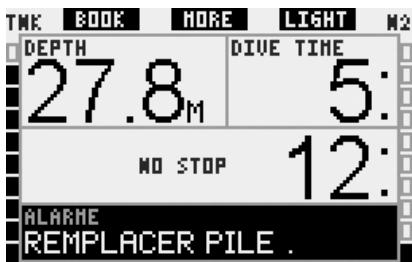

REMPLACER PILE ! est affiché peut provoquer une défaillance de l’ordinateur pendant la plongée. Remplacez la pile aussi vite que possible lorsque vous voyez ce message. Les situations de pile faible au cours d’une plongée sont décrites en section 3.2.6. Voir le chapitre 5 pour les informations sur la manière de remplacer la pile.

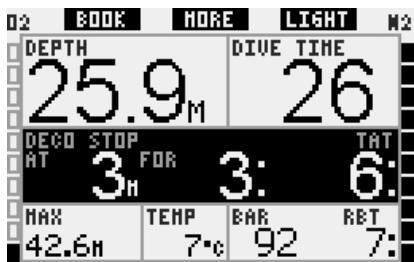

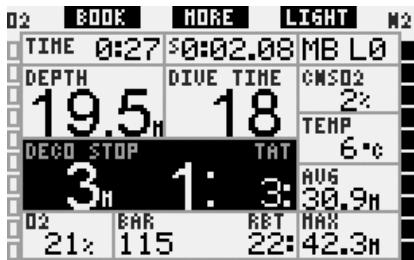

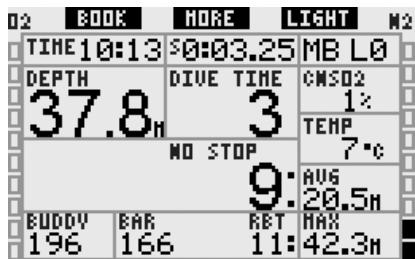

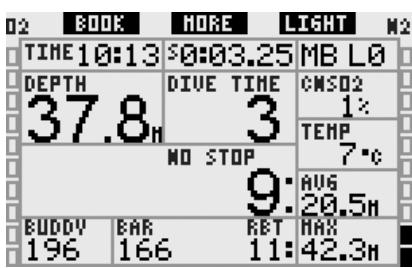

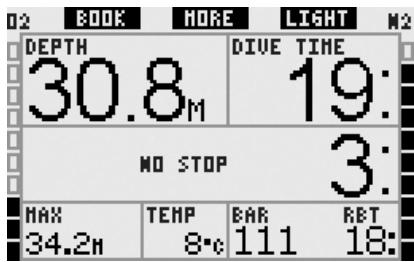

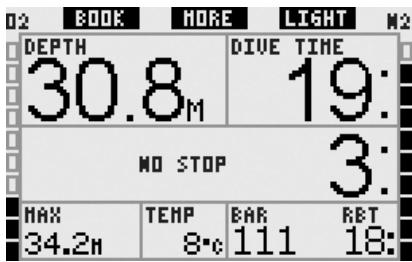

- La configuration FULL affiche le maximum d’informations.

1. Introduction à Galileo

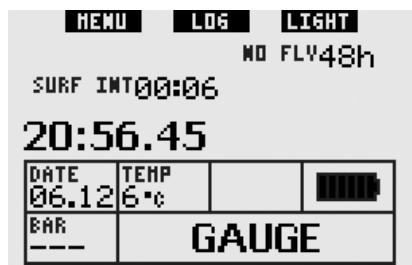

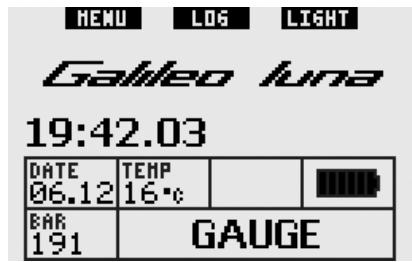

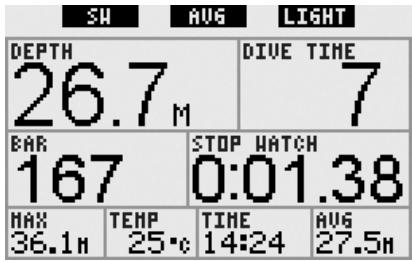

Galileo a aussi un mode profondimètre, avec la configuration PROFONDIMÈTRE correspondante, dans ce cas l’ordinateur fonctionne comme un profondimètre numérique et n’effectue aucun calcul de décompression.

suivant si vous appuyez ou si vous appuyez sur et maintenez ce bouton

(voir la définition dans le glossaire en section 1.1). La description abrégée de l’affichage sous chaque bouton se réfère à sa fonction si vous appuyez sur celui-ci. La fonction effectuée en appuyant sur et maintenant chaque bouton est seulement décrite dans le manuel.

1.10 Fonctionnement des boutons en surface

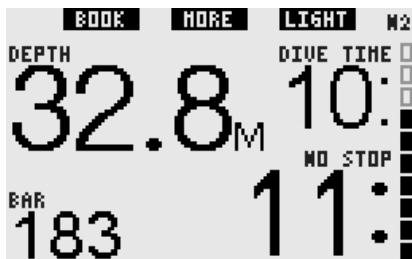

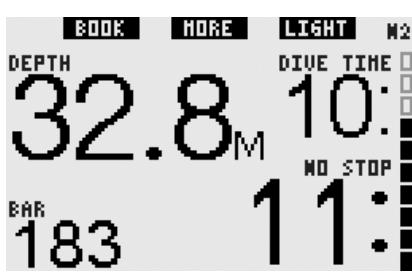

La configuration LIGHT ne supporte pas les plongées avec paliers de niveau et paliers de décompression. Dans ces cas, Galileo passe automatiquement en configuration CLASSIC.

Pour les trois configurations et en mode profondimètre, il est possible d’afficher le compas numérique à tout moment de la plongée. Il est aussi possible de faire tourner l’ensemble de l’écran de 180 degrés, afin que l’ordinateur puisse être utilisé avec les boutons en haut ou les boutons en bas.

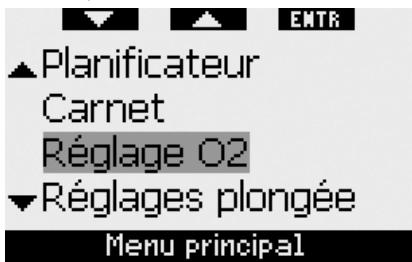

ApMenu puyer principal

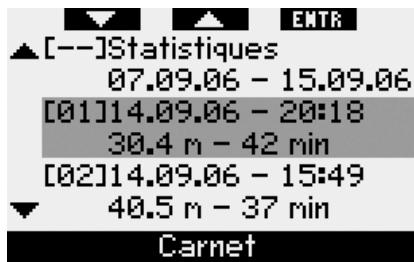

En appuyant sur le bouton “LOG” vous allez directement au menu du carnet de plongée. En appuyant sur et maintenant le bouton “LOG”, le tableau résumé des gaz s’affiche, suivi de la fonction de visualisation d’image.

En appuyant sur le bouton “LIGHT” vous activez l’éclairage. En appuyant et maintenant le bouton “LIGHT” vous accédez au compas numérique.

1. Introduction à Galileo

L’émetteur doit être monté sur le port haute pression d’un premier étage de détendeur. Pour monter l’émetteur, retirez d’abord le bouchon de sortie haute pression du premier étage, puis vissez l’émetteur en place. : F NOTE - Ne tenez

pas l’émetteur par le bouchon en plastique.

- Utilisez une clé adaptée pour serrer l’émetteur.

Smart communique par radio fréquence avec Galileo. Pour une meilleure transmission, nous conseillons de positionner l’émetteur comme cela est décrit sur les illustrations ci-dessous.

De manière à ce que Galileo affiche le signal de pression provenant d’un émetteur Smart, il faut d’abord établir une communication codée sans interférences. Cette étape ne doit être effectuée qu’une fois pour chaque

émetteur, ou lorsque la pile de l’émetteur est remplacée. Pour apparier Galileo à un émetteur, procédez comme suit : - Montez le premier étage du détendeur avec l’émetteur Smart sur une bouteille pleine. - Mettez Galileo en marche, vérifiez qu’il est en mode affichage heure du jour et positionnez-le directement en contact avec l’émetteur. - Ouvrez le robinet de la bouteille.

Lors de la mise en pression, l’émetteur

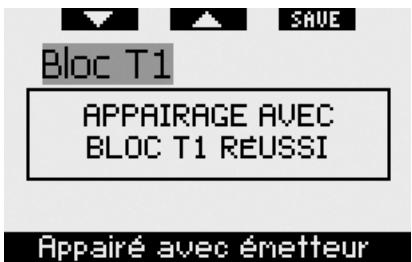

Smart envoie une séquence d’appairage à Galileo. Lorsque Galileo reçoit cette information, l’affichage change pour une liste de 2 bouteilles. Les bouteilles sont nommées T1 et ÉQUIPIER. La bouteille T1 est toujours votre bouteille principale. La rubrique Équipier vous permet de recevoir les informations concernant la pression mesurée par l’émetteur Smart de la bouteille de votre coéquipier (si elle en est équipée) et de l’afficher sur l’écran de votre Galileo (voir le chapitre 3 pour plus d’informations).

Utilisez les boutons “” (gauche) et

“” (milieu) pour choisir la bouteille que vous voulez assigner à cet émetteur, puis appuyez sur “SAVE” (bouton de droite). Galileo confirmera l’appairage par le message APPAIRAGE AVEC T1 RÉUSSI (ou Équipier). Si vous ne désirez pas terminer l’opération, appuyez sur et maintenez le bouton de droite, et Galileo affichera le message APPAIRAGE ANNULÉ. L’appairage sera également annulé si vous n’appuyez pas sur “SAVE” dans les 3 minutes.

1. Introduction à Galileo

Si vous appairez le même émetteur à une seconde identité de bouteille, la première sera effacée. Cependant vous pouvez appairer plus d’un Galileo au même émetteur. - L’appairage entre Galileo et un émetteur peut être supprimé à l’aide de SmartTRAK. Après un appairage réussi de T1 à Galileo, l’affichage indiquera la pression de la bouteille soit en BARS soit en PSI. Si la bouteille T1 n’a pas été appairée, Galileo affichera NO P au lieu de la valeur de la pression. Si T1 a été appairée mais que Galileo ne reçoit aucun signal, il affichera « - - - » au lieu d’une valeur de pression.

égale ou inférieure à 14 bars ou moins.

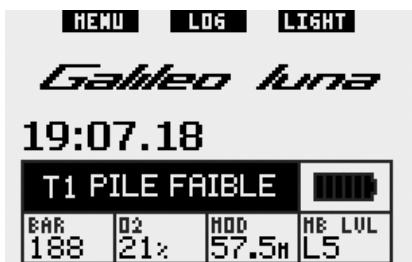

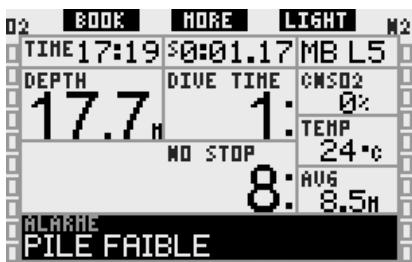

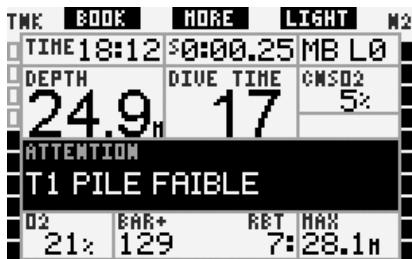

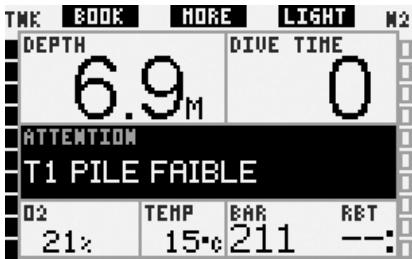

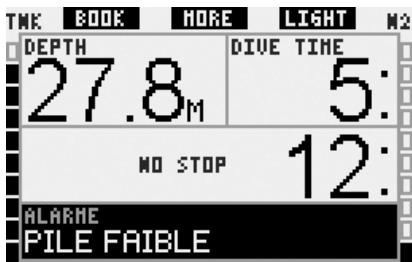

- Si la pile d’un émetteur est faible, Galileo vous alerte par un message à l’écran indiquant quelle bouteille est assignée à l’émetteur en question.

Voir le chapitre 5 pour les informations sur la manière de remplacer la pile.

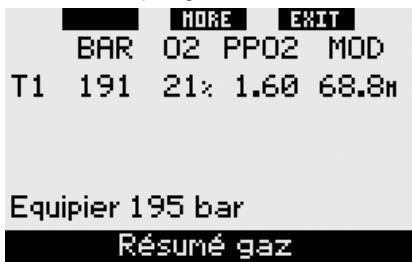

1.12 Tableau résumé des gaz

Galileo possède un Tableau résumé des gaz, qui montre quelle est la pression de la bouteille, la concentration en oxygène, la ppO2max et la MOD (profondeur maximale opérationnelle) de votre bouteille et, si cela est applicable, la pression de la bouteille de votre coéquipier. Cela vous permet d’avoir un aperçu rapide à la surface, avant de commencer à plonger.

A la surface, l’état de la bouteille Equipier est indiqué dans le tableau résumé des gaz, qui est décrit en section 1.12.

(1,5 m) de votre Galileo.

Le Tableau résumé des gaz peut être atteint à partir du menu Gestion des gaz (voir section 2.8.2) ou simplement en appuyant sur et maintenant le bouton du milieu (indiqué “LOG”) à partir d’un affichage de l’heure du jour.

Dans les deux cas, il peut être préférable de s’arrêter quelques minutes à une profondeur intermédiaire entre la profondeur maximale atteinte lors de la plongée et la surface, ou, dans le cas d’une plongée avec décompression, au premier palier de décompression (le plus profond). Un palier intermédiaire de ce type est profitable dès que la pression ambiante à cette profondeur est suffisamment basse pour que votre corps rejette de l’azote, même si le gradient de pression est très faible. Dans une telle situation, vous pouvez encore nager le long du récif et profiter de

votre plongée, pendant que votre corps rejette lentement l’azote.

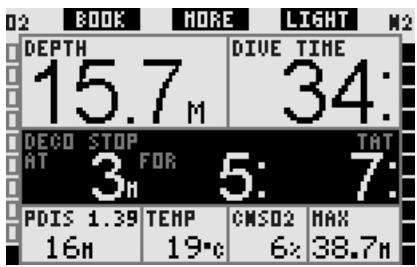

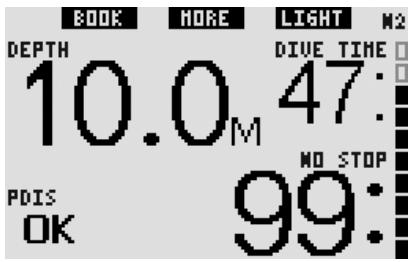

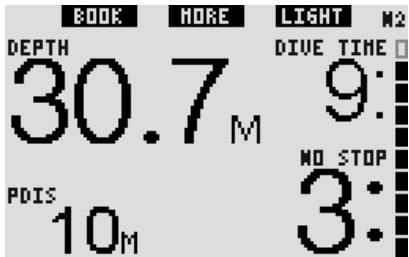

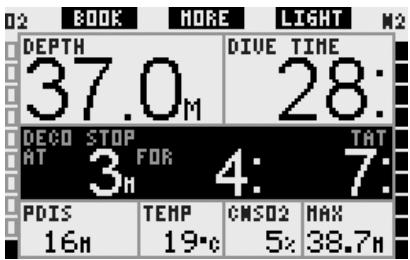

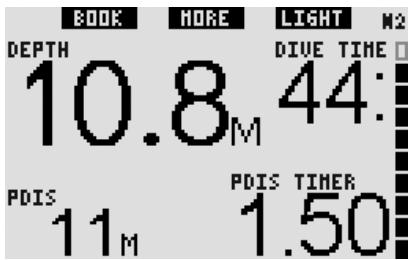

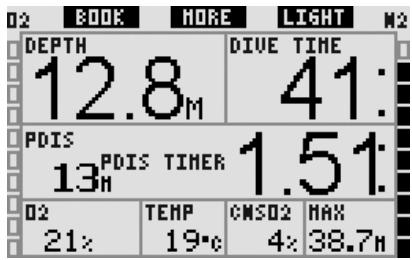

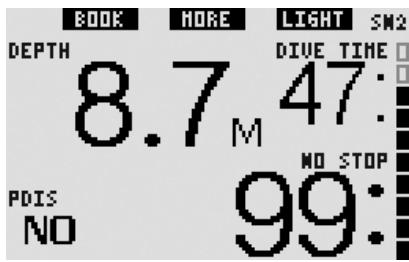

Avec le PDIS, on le devine, Galileo interprète votre profil de plongée et suggère un palier intermédiaire qui dépend de votre absorption d’azote jusqu’à présent. Le palier PDI va donc changer au cours de la plongée, pour refléter la situation qui change continuellement à l’intérieur de votre corps. De la même façon, le PDIS va tenir compte du calcul de l’azote accumulé lors des plongées précédentes, il dépend donc également du fait que des plongées puissent se succéder. Les paliers profonds classiques ignorent complètement ces éléments. Le schéma suivant quantifie la durée du palier PDI et illustre sa dépendance à l’absorption cumulée de l’azote pour deux exemples de profils de plongée. Ce schéma démontre également la différence de concept entre le PDIS et les paliers profonds qui sont plutôt rudimentaires. En l’occurrence, le schéma compare deux profils de plongée ayant une profondeur maximale de 40 m, mais qui sont par ailleurs très différents. Le profil 1 reste à 40 m pendant 7 minutes, puis remonte à 30 m pendant 3 minutes, et passe ensuite 12 minutes à 20 m. Le profil 2 reste moins de deux minutes à 40 m, puis remonte à 21 m et y reste pendant 33 minutes. Les deux profils représentent des plongées sans palier, juste à la limite de passer en plongées avec décompression. La ligne pleine avec des triangles représente la profondeur du palier PDI telle qu’elle est affichée à l’écran de l’ordinateur au cours de la plongée du profil 1, la ligne en pointillés avec des triangles représente la

1. Introduction à Galileo

La ligne continue avec des cercles représente par contre la profondeur de palier profond qui serait affichée en suivant la méthode classique, qui serait la même pour les deux profils de plongée. Les paliers profonds ignorent complètement les données de la plongée elle-même, excepté la profondeur maximale.

Comment fonctionne le PDIS ?

Le modèle mathématique qui calcule la décompression sur le Galileo, appelé

ZH-L8 ADT MB PMG, suit votre état de décompression en divisant votre corps en 8 compartiments, et suit mathématiquement l’absorption et le rejet de l’azote dans chacun, d’après les lois physiques adéquates. Les différents compartiments représentent les parties de votre corps, comme le système nerveux central, les muscles, les os, la peau et ainsi de suite. La profondeur du palier PDI est calculée comme étant celle à laquelle le compartiment le plus rapide du calcul de décompression passe de l’absorption au rejet, et il est demandé au plongeur d’effectuer un palier de 2 minutes au-dessus de la profondeur affichée (c’est l’inverse d’un palier de décompression, où on vous demande de rester juste au-dessous de la profondeur affichée). Lors de ce palier intermédiaire, le corps n’absorbe plus d’azote dans le compartiment le plus rapide, mais en rejette (bien qu’avec un gradient de pression très faible). Cela, en combinaison avec la pression ambiante relativement haute, inhibe la formation de bulles.

Il faut noter que les deux compartiments les plus rapides, avec des périodes de 5 et

10 minutes respectivement, ne sont pas pris en compte pour la détermination de la profondeur du palier PDI. Ceci est dû au fait que ces compartiments ne sont les plus rapides que pour des plongées très courtes, pour lesquelles un palier intermédiaire n’est pas requis.

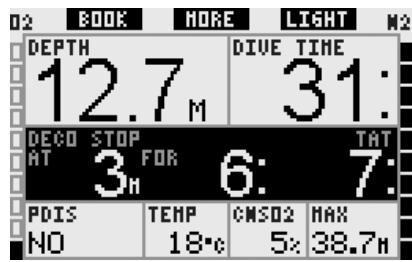

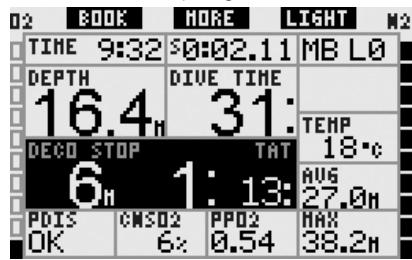

Le palier PDI n’est pas obligatoire et il ne remplace PAS le palier de sécurité de 3 à 5 minutes à 5 m.

à 25 minutes pour le profil 1, à 37 minutes pour le profil 2, dans les deux cas suivis du palier de sécurité à 5 m.

! ATTENTION Même lorsque vous effectuez un palier PDI, vous DEVEZ effectuer un palier de sécurité

à 5 m, pendant 3 à 5 minutes. Effectuer un palier de 3 à 5 minutes à 5 m à la fin de toute plongée est la meilleure chose que vous puissiez faire pour vous-même ! 1.13.3.

Considérations particulières lorsque vous plongez avec plus d’un mélange gazeux (PMG)

Passer à un mélange ayant une concentration en oxygène plus importante influence le palier PDI. Cela doit être pris en compte, du fait de la nature prédictive de la gestion des plongées multigaz par l’algorithme ZH-L8 ADT MB PMG.

Lorsque vous plongez avec plus d’un mélange gazeux, Galileo affiche la profondeur du palier PDI en fonction des règles suivantes : - Si le palier PDI calculé avec le mélange gazeux utilisé dans la partie la plus profonde de la plongée (gaz 1) est plus profond que la profondeur de changement de gaz, alors c’est cette profondeur qui est affichée. - Si le palier PDI calculé pour le gaz 1 est moins profond que la profondeur de passage au gaz suivant (gaz 2 ou gaz d), alors le palier PDI affiché dépend du gaz suivant.

1. Introduction à Galileo

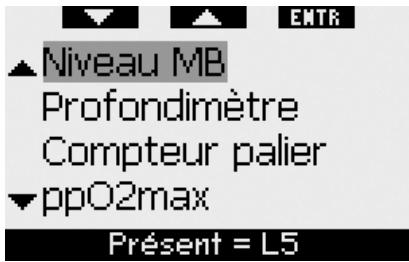

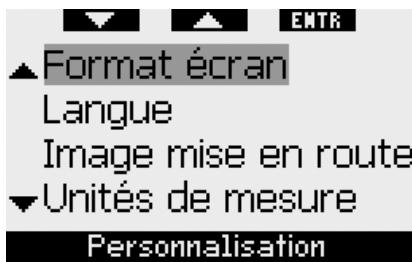

Certains menus, tels que les Réglages plongée, ont des sous-menus. Dans chaque menu ou sous-menu, la section sélectionnée indique l’élément actif actuellement. Ci-dessous se trouve la liste des menus disponibles. Description Permet de régler la concentration en oxygène (Nitrox), la ppO2max et de voir la MOD. Réglages plongée Permet de définir tous les paramètres relatifs à la plongée : niveau de MB, mode profondimètre, compteur palier, ppO2max, temps r.à.z. Nitrox, type d’eau. Il permet aussi de remettre à zéro la désaturation et de mettre en marche le mode désactivation des sons. Compas numérique Permet d’utiliser le compas en surface, de régler le temps de désactivation automatique et aussi de régler une valeur de déclinaison pour corriger la différence entre le Nord magnétique et le Nord géographique. Altimètre Affiche l’altitude et permet de régler celle-ci par rapport à une référence connue. Réglages des Permet d’activer ou de désactiver les messages avertissements d’avertissement individuellement. Réglages horloge Permet de régler l’alarme de réveil, l’heure, le format de l’heure, la date et le fuseau horaire (UTC). Autres réglages Permettent de fixer les paramètres de l’intégration des gaz, la durée du temps d’éclairage, de modifier le contraste de l’affichage, de changer la vitesse de la liaison IrDA, d’activer ou désactiver les contacts humides, et de remettre tous les réglages de tous les menus aux valeurs par défaut. Cela affiche aussi les informations concernant le logiciel et le matériel de l’ordinateur de plongée. Personnalisation Permet de régler le format de l’écran, la langue, l’image de mise en route, le système d’unités, l’estimation de l’effort, d’afficher les informations du propriétaire et le message d’urgence. Images Permet d’afficher toutes les images enregistrées sur l’ordinateur de plongée. Ces images doivent être chargées depuis un PC à l’aide de SmartTRAK. Planificateur Permet de prévoir les plongées sans palier ou avec palier de décompression, avec des intervalles de surface librement choisis. Carnet Vous permet de revoir vos plongées précédentes.

Pour entrer dans n’importe quel menu, faites défiler la liste vers le haut ou le bas à l’aide des boutons «  » ou «  » jusqu’à ce que la barre de sélection couvre le menu qui vous intéresse, puis appuyez sur “ENTR” pour confirmer votre choix.

Pour changer les réglages, appuyez sur les boutons « + » ou « - », puis appuyez sur “SAVE” (enregistrer) pour confirmer les modifications. Cela vous ramènera au menu principal. Si vous ne voulez pas confirmer les modifications, appuyez sur et maintenez le bouton de droite

à n’importe quel moment pour quitter sans enregistrer les modifications. Cela vous ramènera aussi au menu principal. Appuyez sur et maintenez les boutons de droite et de gauche simultanément pour revenir à l’affichage de l’heure du jour. Notez qu’en maintenant les boutons « + » ou « - » enfoncés vous pourrez faire les modifications plus rapidement.

et que vous ne l’enregistrez pas, l’ordinateur affichera le message MODIFICATIONS NON ENREGISTRÉES pendant

2 secondes. Si aucune modification n’a été effectuée, que vous quittez en appuyant sur le bouton ou en appuyant sur et maintenant le bouton, aucun message n’est affiché.

Si plus d’une entité peut être modifiée avec un seul menu, le bouton droit est marqué

« >> » au lieu de “SAVE” (enregistrer). Appuyer sur « >> » déplacera le segment sélectionné à la prochaine entité qui peut être modifiée. Lorsque le segment sélectionné est sur la dernière entité qui peut être modifiée, le bouton droit revient à “SAVE” (enregistrer). Dans le cas de sous-menus, l’opération suit le même processus.

Si, lorsqu’il est en cours de modification des réglages, l’ordinateur ne reçoit aucun ordre pendant une période de 3 minutes, il revient automatiquement à l’affichage de l’heure du jour sans avoir enregistré de modification.

Si vous faites une modification dans un menu et que vous l’enregistrez, l’ordinateur affichera le message MODIFICATIONS ENREGISTRÉES pendant 2 secondes. Si vous faites une modification dans un menu

2. Menus, réglages et fonctions

Lorsque vous entrez dans ce menu, la concentration en oxygène actuellement en cours (O2 %) sera sélectionnée. Sous le O2 % vous pouvez voir la ppO2 et la MOD (profondeur maximale d’utilisation) correspondante. Après avoir changé la concentration en oxygène, la ppO2 sera sélectionnée. Vous pouvez changer sa valeur entre le maximum autorisé (voir section 2.3.4) et 1,0 bar. Lorsque vous changez la valeur de la ppO2, la MOD change en conséquence. Notez bien que la MOD dépend également du type d’eau (douce ou salée) et de la pression atmosphérique (et donc de l’altitude).

- La plongée au Nitrox ne peut être tentée que par des plongeurs expérimentés ayant reçu une formation adaptée dans une structure de formation internationalement reconnue.

- Avant chaque plongée et après avoir gonflé la bouteille, vous devez vous assurer que la concentration en oxygène utilisée par Galileo correspond à la concentration en oxygène qui se trouve dans la bouteille. Un mauvais réglage de la concentration en oxygène pourrait provoquer des blessures graves ou la mort.

2.3.2 Mode profondimètre

(défaut : OFF) Lorsque vous entrez dans ce menu, les mots ON ou OFF seront sélectionnés à l’écran, indiquant si le mode profondimètre est activé (ON) ou désactivé (OFF). Si le mode profondimètre est inactif, Galileo fonctionnera en tant qu’ordinateur de plongée. Si le mode profondimètre est actif, Galileo n’effectue pas de calcul de décompression et ne donne pas d’avertissement ou d’alarme. L’objectif du compte à rebours de palier de sécurité est de vous permettre de surveiller votre palier de sécurité à la fin de la plongée. Vous pouvez régler la durée du palier de sécurité de 1 à 5 minutes par tranches d’une minute. Vous pouvez aussi régler le compte à rebours pour qu’il se déclenche automatiquement ou manuellement, ou vous pouvez complètement désactiver cette fonction. Le fonctionnement du compte à rebours de palier de sécurité est décrit à la section 3.4.3.

2.3.4 ppO2max (par défaut : 1,4 bar)

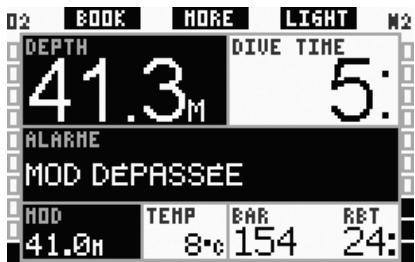

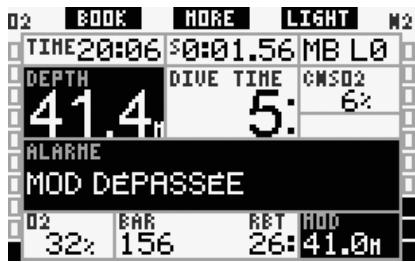

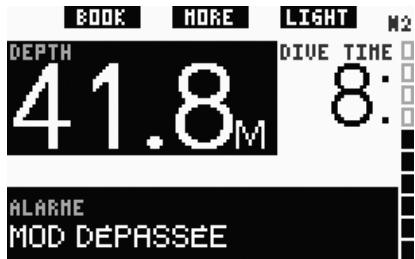

La valeur de la ppO2max détermine votre MOD (profondeur maximale d’utilisation) en fonction du taux d’oxygène dans votre mélange. Vous pouvez régler cette valeur entre 1,2 bar et 1,6 bar ou la désactiver en la mettant en position OFF.

Si vous réglez la ppO2max sur OFF, vous n’aurez plus d’avertissements concernant votre MOD. Si vous choisissez OFF, il vous sera demandé d’entrer une confirmation supplémentaire sous la forme d’un code de sécurité. Le code de sécurité est 313.

Cela empêche de régler involontairement la ppO2max sur OFF. Pour entrer le code, utilisez les boutons « + » et « - » pour définir le premier chiffre (3), puis appuyez sur « >> » pour confirmer. Définissez maintenant le chiffre suivant (1), confirmez en appuyant sur « >> », puis définissez le dernier chiffre (3). En appuyant sur “SAVE” (enregistrer) après avoir défini le dernier chiffre, la ppO2max sera réglée sur OFF et vous n’aurez plus d’avertissements à ce sujet. Le message suivant est affiché ppO2max DÉSACTIVÉE pendant 2 secondes.

2. Menus, réglages et fonctions

! ATTENTION Régler la valeur de ppO2max sur OFF peut provoquer une exposition à de hauts niveaux de pression partielle d’oxygène et peut provoquer des blessures graves ou la mort.

fonctionnement correct de l’ordinateur, puisque celui-ci effectue les calculs en se basant seulement sur les mesures de pression.

Si vous réglez l’ordinateur à une concentration en oxygène supérieure à 21 % (plongée

Nitrox), vous pouvez décider de si l’ordinateur doit revenir à 21 % (air) à un moment donné, ou s’il doit rester à la concentration en oxygène indiquée jusqu’à ce que vous la changiez manuellement. Ceci est effectué par le temps de remise à zéro Nitrox. Si vous réglez le temps de remise à zéro Nitrox sur MANUEL (pas de remise à zéro), l’ordinateur conservera la concentration en oxygène donnée jusqu’à ce que vous la changiez manuellement. Si vous réglez le temps de remise à zéro Nitrox sur une valeur entre 1 heure et 48 heures, l’ordinateur reviendra automatiquement à une concentration en oxygène de 21 % après que le délai de temps indiqué soit passé.

2.3.6 Type d’eau (par défaut : eau salée)

Vous pouvez calibrer l’ordinateur sur eau douce ou eau salée, en fonction de l’endroit où vous avez l’intention de plonger. Régler sur un type d’eau erroné génère une erreur dans la mesure de la profondeur d’environ 3 % (c’est-à-dire qu’à une profondeur de 30 m, un ordinateur réglé sur l’eau salée affichera 29 m dans l’eau douce, alors qu’un ordinateur réglé sur eau douce affichera 31 m dans l’eau salée). Notez que cela n’affecte pas le

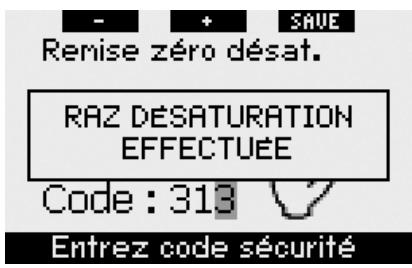

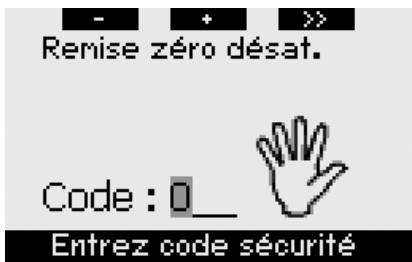

Galileo vous permet de remettre à zéro la désaturation calculée par l’ordinateur.

Toutes les informations de saturation des tissus relatives à une plongée récente seront remises à zéro et l’ordinateur considérera la plongée suivante comme une plongée simple (non successive). Cela est utile lorsque l’ordinateur est prêté à un autre plongeur qui n’a pas plongé dans les dernières 48 heures.

! ATTENTION Plonger après avoir remis la désaturation

à zéro est extrêmement dangereux et peut provoquer des blessures graves ou la mort. Ne remettez pas la désaturation à zéro si vous n’avez pas une raison valable de le faire. Pour empêcher une remise à zéro accidentelle de la désaturation, vous devez entrer le code de sécurité lorsque vous avez décidé de procéder à la remise à zéro. Le code de sécurité est 313. Une fois que vous êtes dans le menu, le mot CODE va apparaître. Pour entrer le code, utilisez les boutons « + » et « - » pour définir le premier chiffre (3), puis appuyez sur « >> » pour confirmer. Définissez maintenant le chiffre suivant (1), confirmez en appuyant sur « >> », puis définissez le dernier chiffre (3). Appuyer sur “SAVE” après avoir défini le dernier chiffre terminera le processus de calcul de la désaturation. Le message suivant est affiché pendant 2 secondes : RAZ DÉSATURATION EFFECTUÉE. Remarquez que la remise à zéro de la

2. Menus, réglages et fonctions

Retirer et remplacer la pile ne remettra pas la désaturation à zéro. Galileo enregistre les informations de saturation des tissus dans une mémoire non volatile. Pendant le temps que l’ordinateur passe sans pile, le calcul de désaturation est gelé et reprend là où il avait été arrêté dès qu’une nouvelle pile est mise en place.

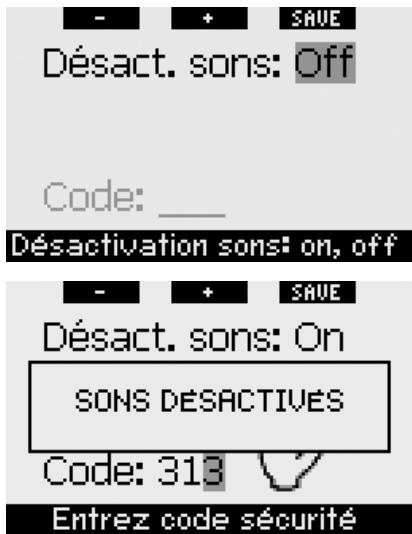

2.3.8 Mode désactivation des sons

(par défaut : OFF) Dans ce menu vous pouvez désactiver le son de telle manière que l’ordinateur ne sonne en aucune circonstance. Régler le mode DÉSACTIVATION DES SONS sur ON (activé) prend le pas sur tout réglage d’avertissement individuel que vous auriez choisi (décrit en section 2.6) et rend également toutes les alarmes silencieuses (décrit en section 3.2). Le réveil sera aussi désactivé.

DÉSACTIVATION DES SONS sur ON. Pour entrer le code, utilisez les boutons « + » et « - » pour définir le premier chiffre (3), puis appuyez sur « >> » pour confirmer. Définissez maintenant le chiffre suivant (1), confirmez en appuyant sur « >> », puis définissez le dernier chiffre (3). En appuyant sur “SAVE” après avoir défini le dernier chiffre, le mode SONS DÉSACTIVÉS sera sur ON et vous n’entendrez plus aucun signal sonore de quelque sorte que ce soit. Le message suivant est affiché pendant 2 secondes : SONS DÉSACTIVÉS.

2.3.9 Fonction PDIS

(désactivée par défaut) Lorsque vous entrez dans ce menu, les mots ON ou OFF seront sélectionnés à l’écran, indiquant si le mode profondimètre est activé (ON) ou désactivé (OFF). Si la fonction PDIS est désactivée, Galileo ne donnera aucune information relative au calcul des paliers intermédiaires en fonction du profil. Si la fonction PDIS est activée, Galileo donnera les informations relatives au calcul des paliers intermédiaires en fonction du profil. La section 1.13 décrit l’utilisation de la fonction PDIS.

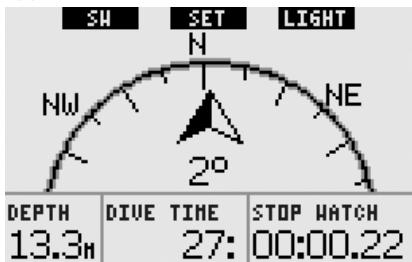

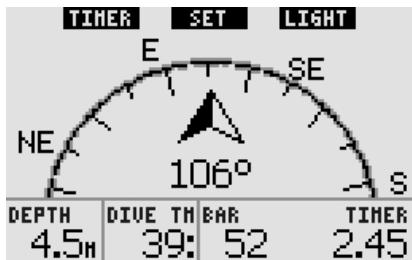

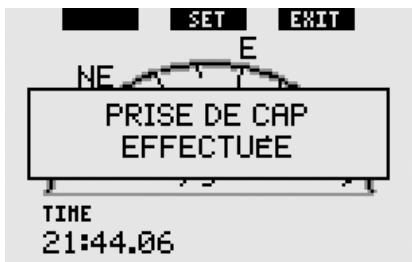

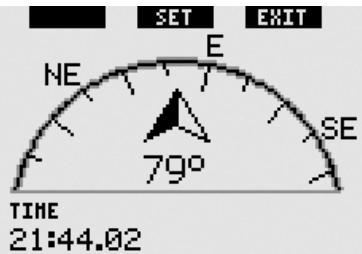

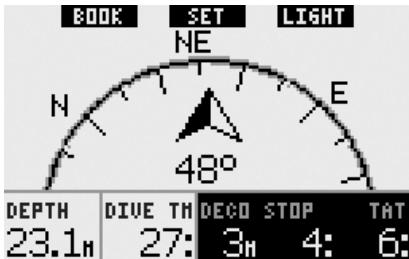

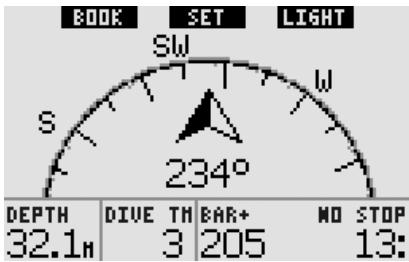

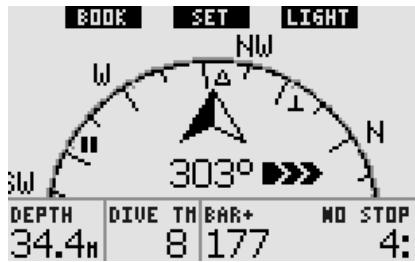

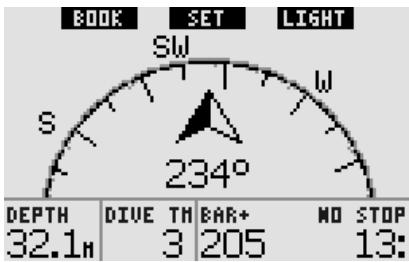

Lors de la sélection du menu UTILISER COMPAS, l’écran affiche le compas, l’heure de la journée et l’intervalle de surface, si applicable. Les boutons sont maintenant indiqués “SET” et “EXIT”.

Avec le bouton du milieu (“SET”), vous pouvez prendre un cap de référence. Cela est utile par exemple si vous êtes sur un bateau et qu’il y a un point de repère sur le rivage que vous pouvez utiliser comme alignement pour atteindre un point spécifique du site de plongée. Appuyez sur “SET” pour prendre le cap, et l’écran affiche le message PRISE DE CAP EFFECTUÉE pendant 2 secondes. Un point apparaîtra pour indiquer la prise de cap. Une fois sous l’eau, alignez le point avec la flèche et commencez à nager dans cette direction. Si vous appuyez sur “SET” de nouveau, le nouveau cap prendra la place de celui qui est en mémoire. Si vous appuyez sur et maintenez “SET” vous effacez le cap. Lorsque vous prenez un cap, Galileo marque automatiquement les points à 90, 120 et 180 degrés pour servir d’aide à la navigation. Voir la section 3.4.1. pour plus d’informations sur cette fonction. Le bouton droit (“EXIT”) permet de retourner au menu principal du compas numérique.

! ATTENTION Même lorsque vous effectuez un palier PDI, vous DEVEZ effectuer un palier de sécurité

à 5 m, pendant 3 à 5 minutes. Effectuer un palier de 3 à 5 minutes à 5 m à la fin de toute plongée est la meilleure chose que vous puissiez faire pour vous-même !

POUSS. ON/OFF. Dans ce dernier cas, le compas reste affiché à l’écran jusqu’à ce que vous appuyiez sur et mainteniez le bouton droit pour revenir à la configuration d’affichage normale de l’ordinateur de plongée.

: F NOTE - Si un avertissement ou une alarme se déclenche lorsqu’il est en mode compas, Galileo revient à l’affichage habituel quel que soit le réglage du temps de désactivation automatique. - Si Galileo est en mode compas alors qu’arrive un palier de niveau ou de décompression, il revient également à l’affichage habituel, quel que soit le réglage du temps de désactivation automatique.

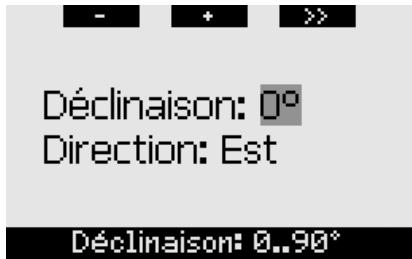

2.4.3 Réglage de la déclinaison

Nord géographique et le Nord magnétique. N’importe quel compas ou n’importe quelle boussole montrera toujours le Nord magnétique, par l’intermédiaire de ce menu vous pouvez fixer une valeur pour ce qu’on appelle la déclinaison et qui fera que le compas indiquera le Nord géographique.

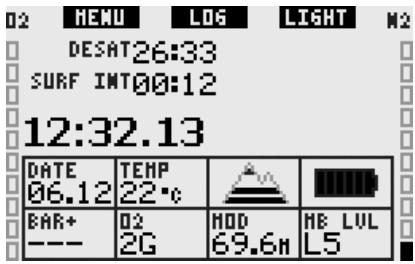

à partir de la pression atmosphérique mesurée, et par conséquent dépend fortement du temps. Il en résulte que pour une mesure précise de l’altitude, l’altimètre doit être réglé à une altitude connue au moins une fois par jour.

2. Menus, réglages et fonctions

sonore consiste en trois courtes séquences sonores. L’avertissement visuel est décrit indépendamment pour chaque cas.

« + » ou « - », l’altitude affichée changera par tranches de 10 mètres. Appuyez sur “SAVE” pour confirmer votre choix et retourner au menu principal Altimètre.

L’altitude indiquée sur ce menu n’a pas d’influence sur le réglage automatique de l’altitude dans les calculs de décompression.

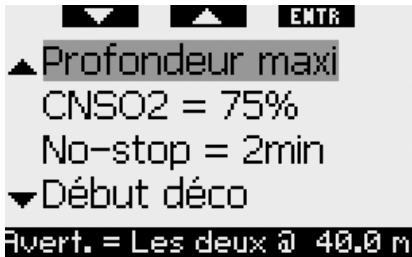

Les avertissements représentent des situations qui demandent l’attention du plongeur, mais les ignorer de présente pas de risque immédiat. C’est à vous de savoir lesquels vous désirez activer et lesquels vous souhaitez désactiver. Tous les avertissements peuvent être sur OFF, uniquement VISUEL ou SONORE, ou LES DEUX, visuel et sonore. L’avertissement

Si le réglage est sur VISUEL ou LES DEUX et qu’il est déclenché alors que Galileo est en mode compas, l’affichage reviendra automatiquement en configuration normale

(CLASSIC, LIGHT ou FULL) de manière à correctement afficher le message d’avertissement.

2. Menus, réglages et fonctions

“ENTR” pour accéder au sous-menu. A tout moment, appuyer sur et maintenir le bouton droit fera revenir au menu Réglage avertissements sans enregistrer les modifications non confirmées.

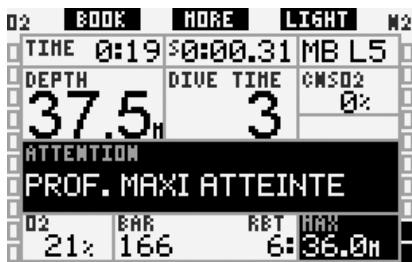

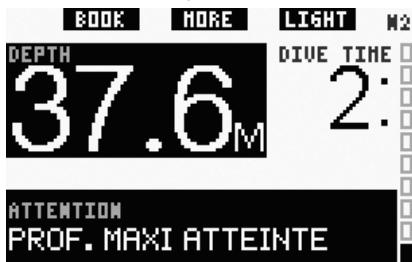

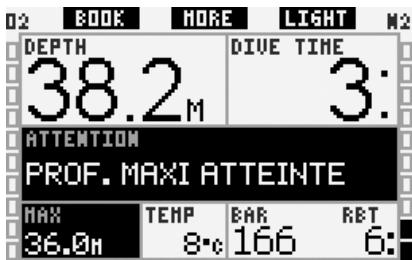

Pendant la plongée, si vous descendez en dessous de la profondeur fixée et que l’avertissement est sur VISUEL ou LES DEUX, Galileo affichera le message PROF.

MAXI ATTEINTE pendant 12 secondes au lieu des informations de plongée sans palier ou de décompression. De plus : - Pour la configuration CLASSIC, la valeur de la profondeur fixée est indiquée, en couleurs inversées (blanc sur fond noir), dans le coin en bas à gauche. Les informations alternatives sont toujours disponibles telles que décrites à la section 3.3.2, mais après 5 secondes la profondeur est de nouveau affichée en couleurs inversées. Cela continuera tant que le plongeur reste à une profondeur plus grande que celle fixée.

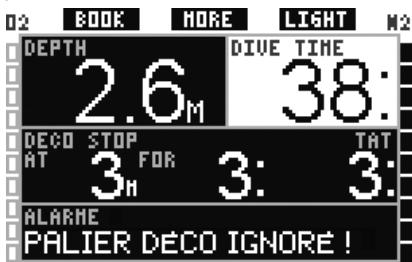

! ATTENTION Galileo propose aussi des alarmes. Les alarmes sont différentes des avertissements en cela qu’elles ne peuvent pas être éteintes, et que le son qu’elles émettent est continu jusqu’à ce que la situation soit corrigée. Elles sont décrites à la section 3.2. Les alarmes ont la priorité sur les avertissements, et les avertissements ne seront pas affichés tant qu’une alarme est active.

- En configuration LIGHT, la profondeur actuelle est affichée en couleurs inversées (blanc sur fond noir) et restera ainsi jusqu’à ce que le plongeur remonte au-dessus de la profondeur fixée.

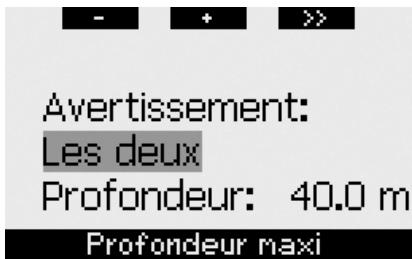

2.6.1 Profondeur maximale

- Pour la configuration LIGHT, après que le message texte soit éteint, la valeur de la CNS O2 est affichée, en couleurs inversées (blanc sur fond noir), dans le coin en bas à gauche, alternant toutes les 4 secondes avec les informations de la pression de la bouteille. Cela restera ainsi tant que la valeur de la CNS O2 sera supérieure à 75 %. Les informations alternatives sont toujours disponibles comme cela est décrit en section 3.3.3.

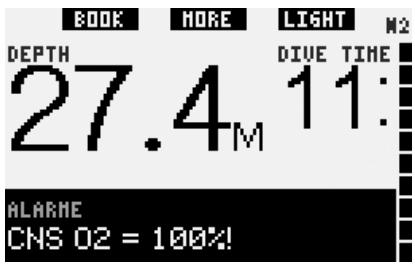

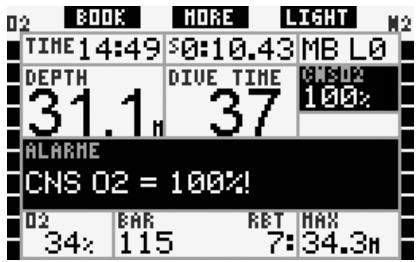

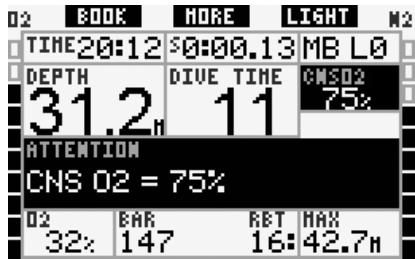

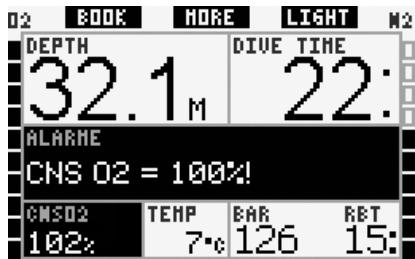

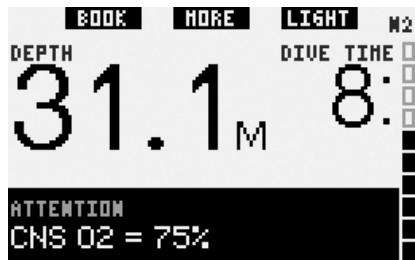

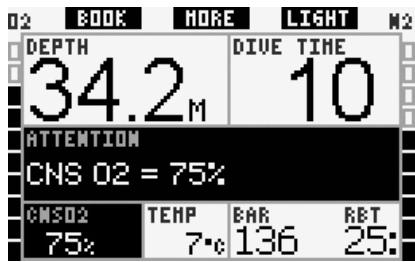

Galileo surveille votre consommation d’oxy­ gène pendant la plongée par l’intermédiaire du compteur de CNS O2. Le résultat s’affiche par l’intermédiaire de la barre d’oxygène sur le côté gauche de l’écran

(configurations CLASSIC et FULL) et aussi par l’indication de la CNS O2 (CLASSIC, LIGHT et FULL). Galileo déclenche une alarme lorsque la valeur atteint 100 %, de plus vous pouvez choisir le déclenchement d’un avertissement lorsque le compteur de CNS O2 atteint 75 %.

- Pour la configuration FULL, la valeur de la CNS O2 est affichée, en couleurs inversées (blanc sur fond noir). Cela restera ainsi tant que la valeur de la

CNS O2 sera supérieure à 75 %.

- Pour la configuration CLASSIC, la valeur de la CNS O2 est indiquée, en couleurs inversées (blanc sur fond noir), dans le coin en bas à gauche. Les informations alternatives sont toujours disponibles telles que décrites à la section 3.3.2, mais après 5 secondes la CNS O2 est de nouveau affichée en couleurs inversées. Cela restera ainsi

2. Menus, réglages et fonctions

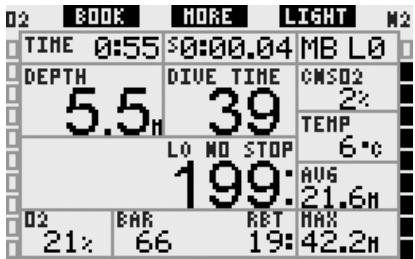

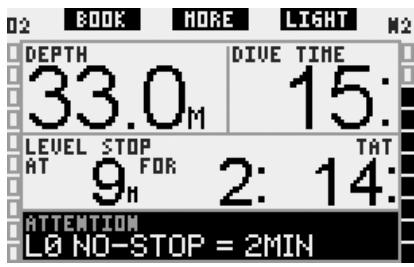

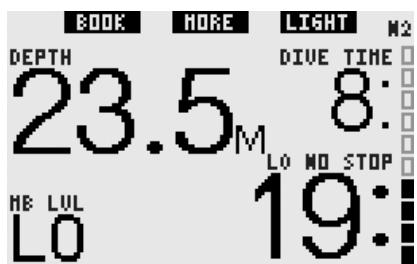

Cela s’applique à la fois aux temps sans palier de L0 et de MB (voir section 3.5 pour plus d’informations sur la plongée avec les niveaux de microbulles). Cela vous permet de commencer à remonter avant de devoir vous trouver dans l’obligation de faire un palier de décompression ou un palier de niveau.

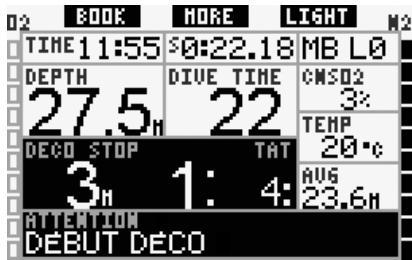

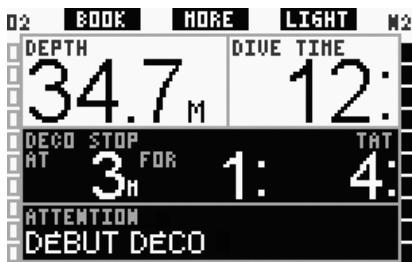

2.6.4 Début de plongée avec décompression (par défaut OFF)

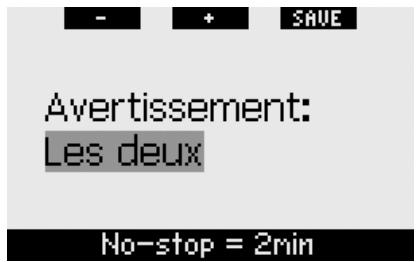

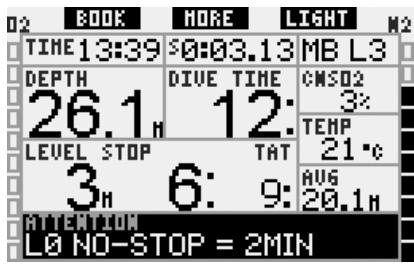

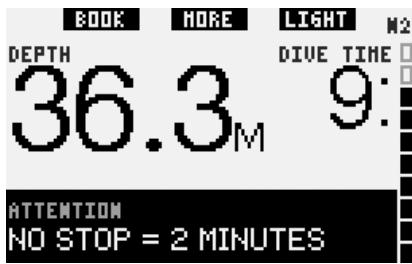

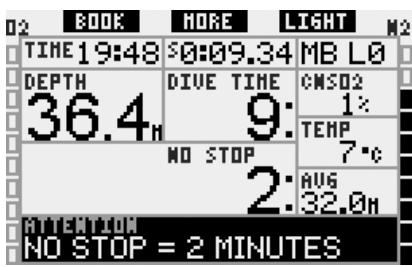

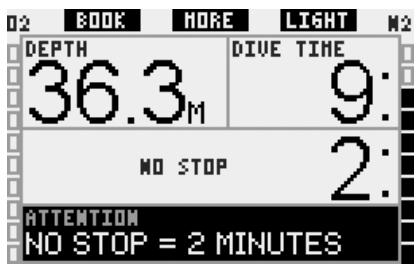

Pendant la plongée, si le temps sans palier atteint les 2 minutes restantes et que l’avertissement est réglé soit sur VISUEL soit sur LES DEUX, Galileo affichera le message NO STOP = 2 MIN pendant 12 secondes. Les figures suivantes montrent l’affichage réel dans les différentes configurations (CLASSIC, LIGHT et FULL).

Galileo peut activer un avertissement lorsque le premier palier de décompression devient obligatoire. Cela alerte le plongeur sur le fait qu’une remontée directe vers la surface n’est plus possible. Cet avertissement ne s’applique qu’aux plongées effectuées lorsque l’ordinateur est réglé sur L0.

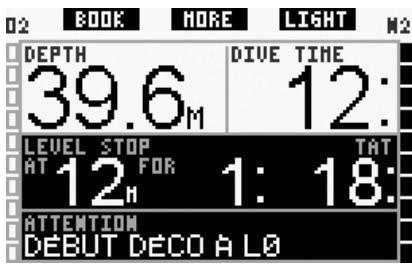

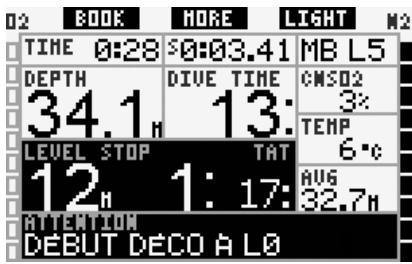

Pendant la plongée, si vous entrez en mode plongée avec palier de décompression, et que l’avertissement est réglé soit sur

VISUEL soit sur LES DEUX, Galileo affichera le message DÉBUT DÉCO pendant 12 secondes. Les figures suivantes montrent l’affichage réel dans les configurations CLASSIC et FULL. Si Galileo était réglé sur LIGHT, à ce moment il passe en CLASSIC pour contenir toutes les informations.

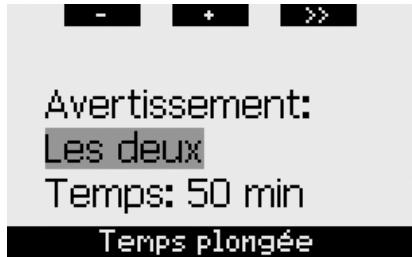

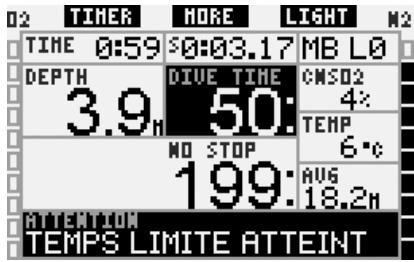

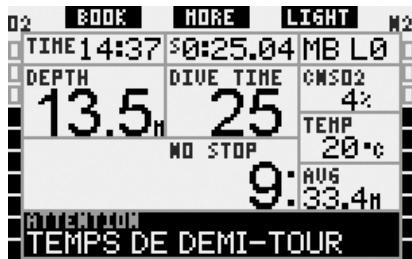

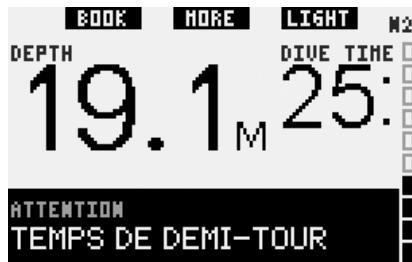

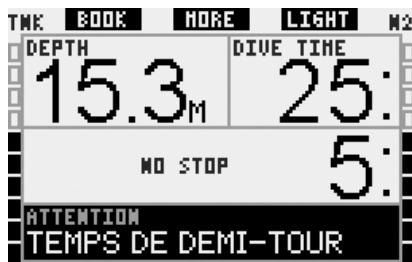

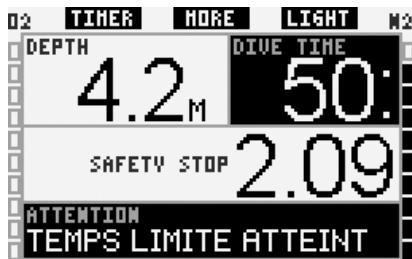

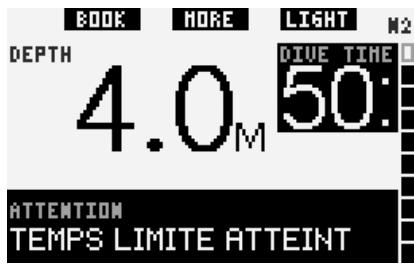

Galileo vous donnera un avertissement de

« temps de demi-tour ». Un avertissement est aussi donné lorsque le temps total fixé est passé. Lorsque la plongée arrive à la durée fixée, le message TEMPS LIMITE ATTEINT apparaît pendant 12 secondes, et le temps d’immersion effectué est maintenant affiché en couleurs inversées (blanc sur fond noir). Les figures suivantes montrent l’affichage réel dans les différentes configurations (CLASSIC, LIGHT et FULL). Pendant la plongée, lorsque le temps atteint la moitié du temps de plongée fixé, et que l’avertissement est réglé soit sur VISUEL soit sur LES DEUX, Galileo affichera le message TEMPS DE DEMITOUR pendant 12 secondes. Les figures suivantes montrent l’affichage réel dans les différentes configurations (CLASSIC, LIGHT et FULL).

2. Menus, réglages et fonctions

à la moitié de la pression de la bouteille pour vous souvenir qu’il est temps de commencer à remonter doucement.

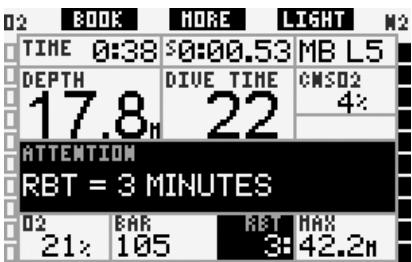

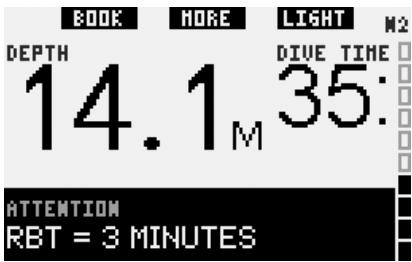

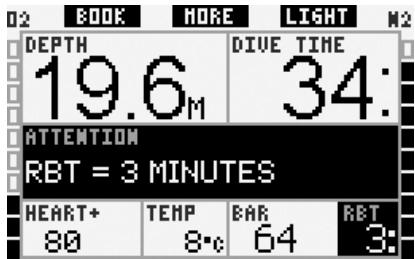

2.6.7 RBT = 3 minutes

(défaut : LES DEUX)

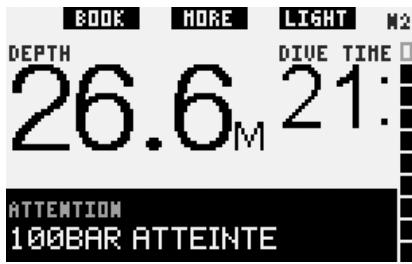

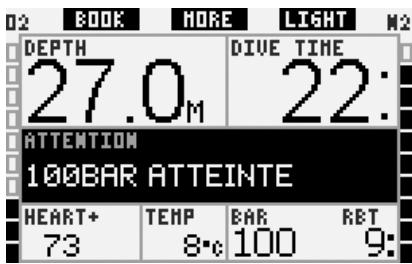

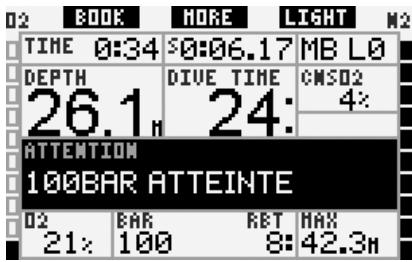

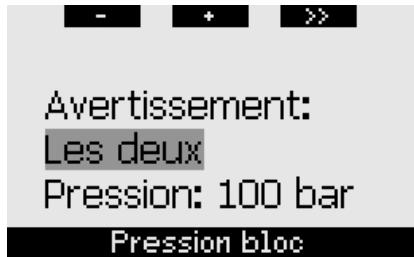

Pendant la plongée, si la pression de la bouteille atteint la valeur fixée dans le menu et que l’avertissement est réglé sur soit VISUEL soit LES DEUX, Galileo affichera le message « valeur » BAR (ou

PSI) ATTEINTE pendant 12 secondes. Les figures suivantes montrent l’affichage réel dans les différentes configurations (CLASSIC, LIGHT et FULL).

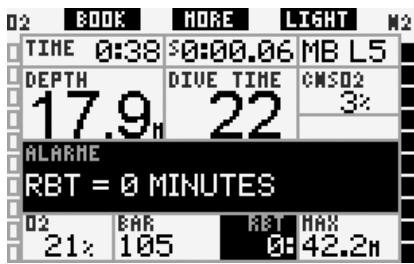

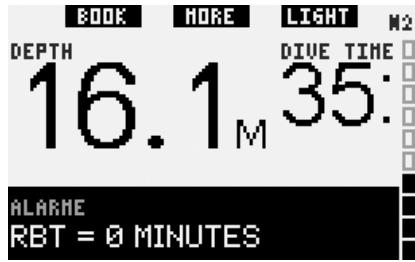

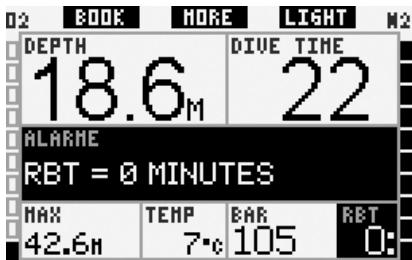

De manière à vous avertir suffisamment tôt que votre alimentation en gaz commence à se réduire, Galileo peut vous avertir lorsque la RBT (véritable autonomie restante) chute

à 3 minutes. Voir la section 3.3.1. pour plus d’informations sur la RBT.

2. Menus, réglages et fonctions

2.6.8 Signal de pression (par défaut :

LES DEUX) Galileo dépend de la communication radio avec l’émetteur Smart pour donner les informations de pression de la bouteille. Dans certaines circonstances, telles qu’une position inadaptée de l’émetteur ou des interférences avec des sources radio puissantes, la transmission de données peut être momentanément interrompue. Les flashes utilisés pour la photographie sous-marine par exemple, sont connus pour affecter momentanément la communication entre Galileo et l’émetteur Smart.

Pendant la plongée, si la véritable autonomie restante RBT descend à

3 minutes et que l’avertissement est réglé soit sur VISUEL soit sur LES DEUX, Galileo affichera le message RBT = 3 MIN pendant 12 secondes. De plus, quel que soit le réglage, la RBT est affichée en couleurs inversées (blanc sur un fond noir). Les figures suivantes montrent l’affichage réel dans les différentes configurations (CLASSIC, LIGHT et FULL).

Galileo peut vous avertir lorsque le signal provenant de l’émetteur est perturbé :

- Si Galileo ne reçoit aucun signal de l’émetteur pendant 30 secondes, une séquence sonore se fait entendre et le message PAS DE SIGNAL s’affiche pendant 12 secondes. - Si après 40 secondes supplémentaires, Galileo n’a toujours reçu aucun signal de l’émetteur, une autre séquence sonore se fait entendre, et le message SIGNAL DE PRESSION PERDU s’affiche pendant 12 secondes, après quoi la RBT n’est plus affichée, et la pression de la bouteille est remplacée par « - - - ».

! ATTENTION Si la RBT descend à 3 minutes ou moins, il est possible qu’il ne vous reste pas suffisamment de gaz respiratoire pour effectuer une remontée en sécurité. Commencez à remonter dès que vous voyez cet avertissement.

Voir la section 3.5 pour plus d’informations sur la plongée avec les niveaux de microbulles.

Lorsque vous plongez avec un niveau de MB qui est plus haut que L0 et en présence de paliers de niveaux de MB,

Galileo peut vous avertir si vous remontez à une profondeur plus faible que le palier de niveau de MB le plus profond qui soit requis, vous permettant ainsi d’éviter d’oublier ce palier.

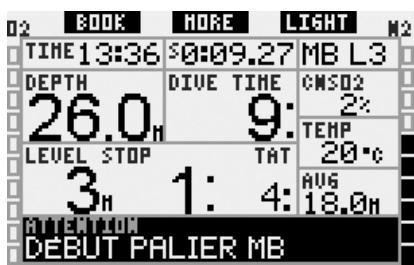

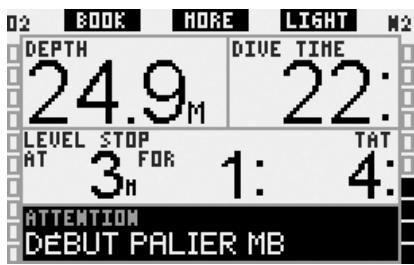

Pendant la plongée, si vous entrez en mode plongée avec palier de niveau, et que l’avertissement est réglé soit sur

VISUEL soit sur LES DEUX, Galileo affichera le message DÉBUT PALIER MB pendant 12 secondes. Les figures suivantes montrent l’affichage réel dans les configurations CLASSIC et FULL. Si Galileo était réglé sur LIGHT, à ce moment il passe en CLASSIC pour contenir toutes les informations.

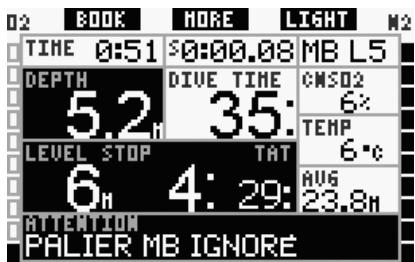

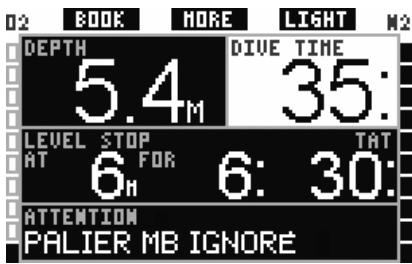

Pendant la plongée, si vous remontez à une profondeur plus faible que celle d’un palier de MB suggéré, et que l’avertissement est soit sur VISUEL ou LES DEUX, Galileo affichera le message PALIER MB IGNORÉ pendant 12 secondes, et la profondeur est indiquée en couleurs inversées (blanc sur fond noir) jusqu’à ce que vous redescendiez au-dessous de la profondeur du palier ou jusqu’à ce qu’il y ait une diminution du niveau de MB (voir sections 2.6.11 et 3.5.5).

Les figures suivantes montrent l’affichage réel dans les configurations CLASSIC et FULL.

2. Menus, réglages et fonctions

Les figures suivantes montrent l’affichage réel dans les configurations CLASSIC et

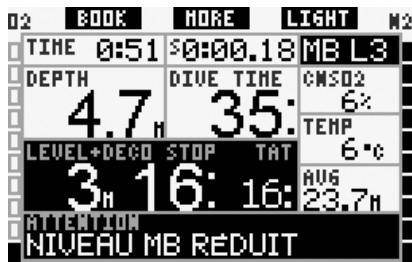

2.6.11 Niveau de microbulles réduit

(par défaut : LES DEUX) plongeant avec un niveau de MB Pendant la plongée, si vous remontez de plus de 1,5 m au-dessus d’un palier de MB suggéré, et que l’avertissement est réglé soit sur VISUEL soit sur LES DEUX, Galileo affichera le message NIVEAU MB RÉDUIT pendant 12  secondes. De plus, quel que soit le réglage de l’avertissement, le nouveau niveau de MB est affiché en couleurs inversées (blanc sur fond noir) comme suit : - CLASSIC : dans le coin en bas à gauche après extinction du message texte. Les informations alternatives sont accessibles comme cela est décrit à la section 3.3.2, mais après 5 secondes ce sont les informations de nouveau niveau de MB qui sont affichées. - FULL : au lieu du niveau de MB.

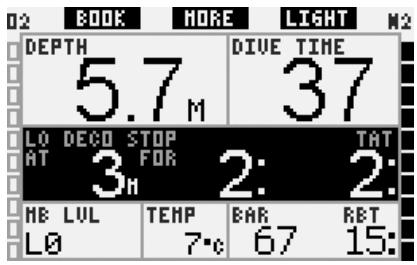

Lorsque vous plongez avec un niveau de

MB supérieur à L0, les informations L0 ne sont pas directement visibles sur l’affichage (bien qu’elles soient accessibles comme informations alternatives). Vous pouvez choisir que Galileo vous avertisse lorsque la durée restant sans palier pour L0 atteint 2 mn, lorsque vous plongez avec un niveau de MB actif supérieur à L0.

Pendant la plongée, si la durée restante pour L0 sans palier atteint les 2 minutes restantes et que l’avertissement est réglé soit sur VISUEL soit sur LES DEUX, Galileo affichera le message L0 NO-STOP =

2 MIN pendant 12 secondes. Les figures suivantes montrent l’affichage réel dans les configurations CLASSIC et FULL. 35

2. Menus, réglages et fonctions

(bien qu’elles soient accessibles comme informations alternatives). Vous pouvez choisir que Galileo vous avertisse lorsque vous allez entrer dans une phase exigeant de respecter des paliers de décompression, alors que vous plongez avec un niveau de MB supérieur à L0.

Pendant la plongée, si vous entrez en mode plongée avec palier de décompression, et que l’avertissement est réglé soit sur

VISUEL soit sur LES DEUX, Galileo affichera le message DÉBUT DÉCO pendant 12  secondes. Les figures suivantes montrent l’affichage réel dans les configurations CLASSIC et FULL.

Ce menu vous permet de régler une sonnerie de réveil. L’heure du réveil est affichée dans le format spécifié dans le menu Heure

(format 12 heures ou 24 heures). Lorsque l’alarme est sur ON, une icône de cloche apparaît dans l’affichage de l’heure du jour.

2. Menus, réglages et fonctions

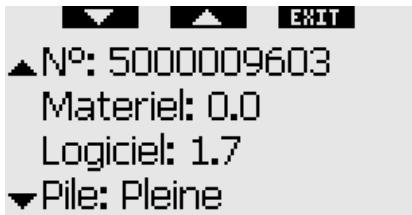

(Matériel) et la version logicielle (Logiciel), le niveau de la pile et la version ASIC.

Appuyez sur “EXIT” pour sortir de ce sous-menu et retourner au menu Autres réglages.

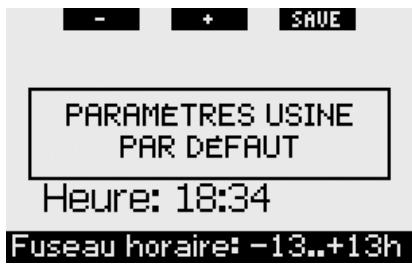

Appuyer sur “SAVE” au dernier réglage fait partir l’horloge au temps fixé et zéro seconde.

à la profondeur actuelle tout en ayant suffisamment de réserve de gaz pour faire une remontée en toute sécurité et atteindre la surface avec la réserve de la bouteille. Le calcul de la RBT est basé sur votre vitesse de respiration actuelle, et prend en compte toute obligation de décompression existante et à venir, ainsi que le gradient de température de l’eau. Il prévoit que la remontée se fera à une vitesse idéale (comme cela est défini en section 3.2.1.). Une valeur plus importante de la réserve de la bouteille donne une plus grande sécurité, mais limite votre temps en plongée. Une valeur plus faible vous laisse plus de temps pour votre plongée, mais le risque de manquer de gaz avant d’arriver en surface augmente.

La barre graphique de l’oxygène peut

être remplacée par une représentation graphique de la pression de la bouteille (CLASSIC et FULL seulement). Si vous activez cette fonction (ON), la légende de la barre graphique passe de O2 à TNK. Pour utiliser cette fonction, vous devez définir une valeur de la pression lorsque la bouteille est pleine. Chaque segment de la barre graphique de gauche représente un dixième de la valeur totale. Par exemple, si la pression de la bouteille pleine est de 200 bars, chaque segment correspondra à 20 bars. Au fur et à mesure que vous utilisez le gaz de la bouteille, les segments s’éteignent graduellement.

2.8.3 Durée éclairage

(défaut : 6 secondes) La sensibilité du calcul de l’effort aux modifications dans le schéma respiratoire peut être ajustée suivant 25 paliers : cela a un effet sur la manière dont l’algorithme prend en compte les modifications du schéma respiratoire dans le calcul de la décompression. 2.8.4 Contraste de l’affichage Ce menu vous permet de changer le contraste de l’affichage pour s’adapter à divers niveaux de luminosité. En entrant dans ce menu, une barre coulissante apparaît au-dessus de l’affichage. Utilisez les boutons «  » et «  » pour régler sur le niveau de contraste qui vous convient le mieux.

2.8.6 Activation à l’eau

(par défaut : ON) Les contacts humides permettent à Galileo de s’allumer automatiquement dès le moment où il détecte la présence d’eau. Cela signifie que vous pouvez sauter à l’eau à tout moment sans avoir à vous inquiéter de savoir si l’ordinateur est allumé. Cependant, si l’ordinateur est rangé dans un environnement humide, il peut rester allumé et consommer inutilement de l’énergie de la pile. Pour empêcher cela, vous pouvez désactiver les contacts humides, mais vous devrez penser à allumer l’ordinateur manuellement avant de commencer à plonger.

2. Menus, réglages et fonctions

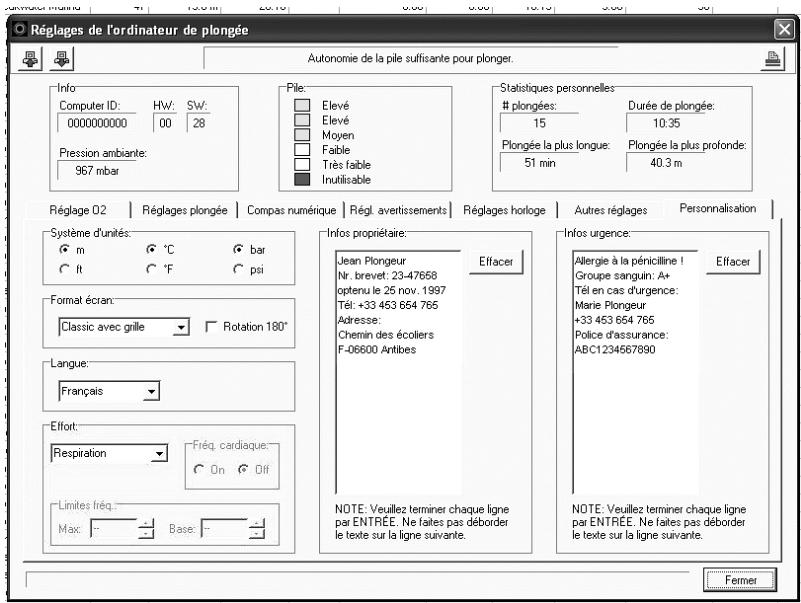

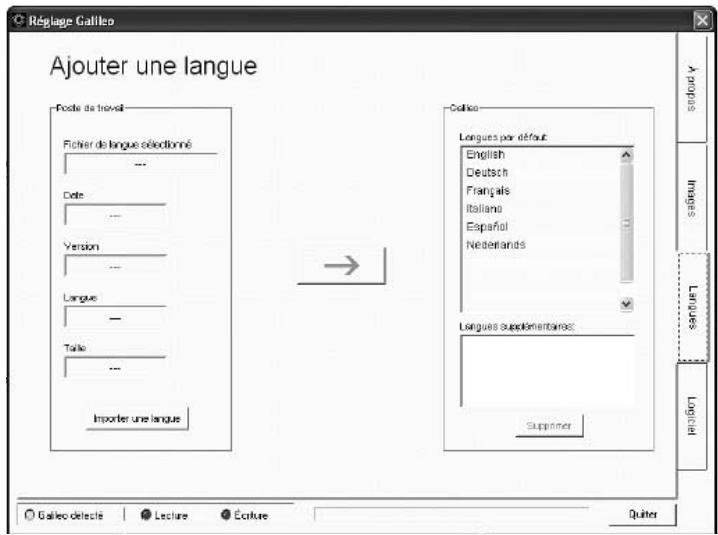

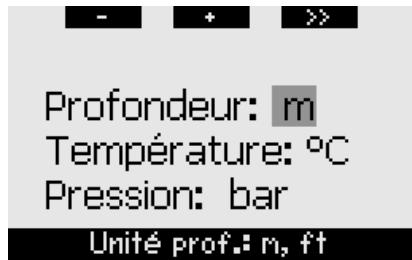

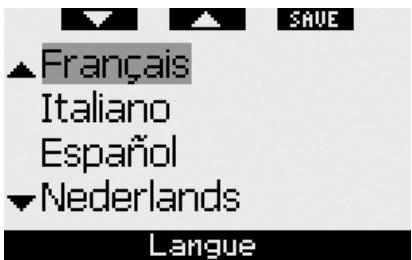

Elle vous permet de choisir la langue, les unités et le fuseau horaire, après quoi tous les réglages seront remis aux valeurs par défaut d’origine. Le message suivant est affiché pendant 2 secondes : PARAMÈTRES USINE PAR DÉFAUT.

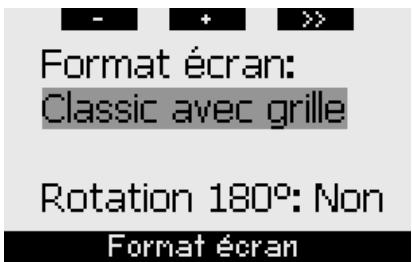

Dans ce menu vous pouvez choisir votre affichage préféré, comme cela est décrit au chapitre 1. Vous pouvez choisir entre les configurations CLASSIC, CLASSIC AVEC GRILLE, LIGHT et FULL. Vous pouvez aussi faire tourner l’affichage de

180 degrés afin que les boutons soient en bas de votre ordinateur.

2. Menus, réglages et fonctions

Fahrenheit, et la pression de la bouteille en bars ou psi.

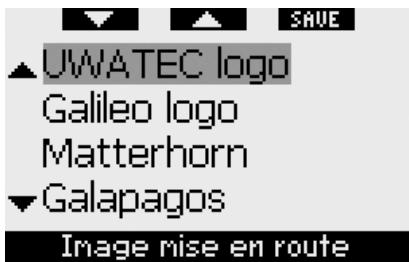

Galileo vous permet de choisir une image qui sera affichée pendant 8 secondes lorsque vous allumez l’ordinateur. Dans ce menu vous pouvez choisir l’image parmi celles disponibles dans la mémoire de l’ordinateur.

A la base de tout calcul de décompression, il y a le transport de l’azote des poumons vers le sang, et à partir de là vers les tissus durant l’absorption des gaz, et la même chose dans l’ordre inverse se produit lors du rejet des gaz. Il est donc évident que le paramètre le plus important dans un calcul de décompression est la vitesse à laquelle le sang circule dans le corps. Lors d’un effort intense, le flux total de sang provenant du cœur peut être 4 fois plus important qu’au repos. Cette augmentation du flux sanguin est plutôt irrégulièrement répartie, certains tissus tels que le système nerveux central et le cerveau ne sont pas affectés, alors que d’autres tels que les muscles peuvent recevoir jusqu’à dix fois plus de sang qu’au repos.

Ce menu vous permet de désactiver l’estimation de l’effort, auquel cas votre

Galileo se comportera comme un ordinateur de plongée UWATEC Aladin PRIME. 2.9.6 Données propriétaire Les informations de ce menu ne peuvent être entrées que par l’intermédiaire du logiciel SmartTRAK. Un maximum de vingt lignes est autorisé. Vous pouvez naviguer dans le texte à l’aide des boutons «  » et «  ». Les deux lignes supérieures de ces informations sont affichées en mode surface lorsqu’il ne reste pas de désaturation (voir section 1.3).

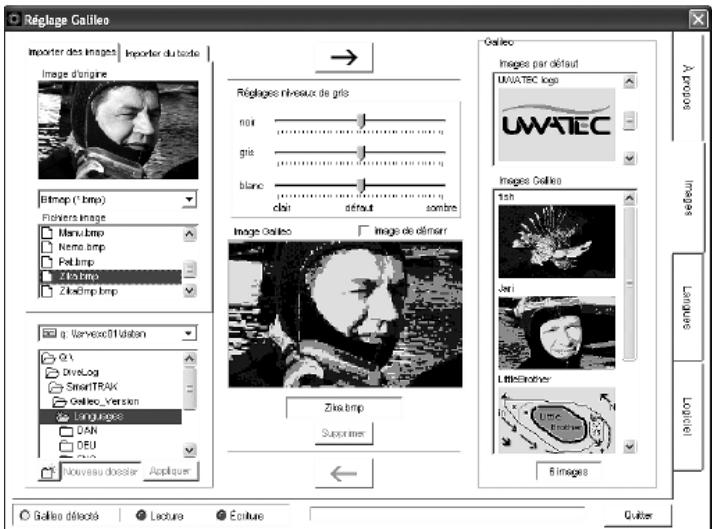

Ce menu vous permet de voir toutes les images qui ont été chargées par l’intermédiaire de SmartTRAK vers votre ordinateur de plongée. Vous pouvez arriver directement à ce menu à partir de l’affichage de l’heure de la journée en appuyant sur et maintenant le bouton du milieu (“LOG”). Une fois que vous êtes en mode visualisation des images, utilisez les boutons « << » et « >> » pour naviguer entre les images. Grâce au bouton “EXIT” vous pouvez revenir à l’affichage de l’heure de la journée.

Si Galileo passe en mode SOS du fait de l’omission d’un palier de décompression, ce menu sera affiché si vous appuyez sur le bouton du milieu (voir section 1.6).

- le type d’eau choisi - le niveau de microbulles choisi - la température de l’eau de la plongée la plus récente - la plage d’altitude (le cas échéant) - le statut de saturation au moment où le planificateur est lancé

2. Menus, réglages et fonctions

S’il reste de la désaturation dans l’ordinateur au moment du lancement du planificateur, le texte INT. SURF. SUPPL. est affiché. Cela vous permet de définir un intervalle de surface supplémentaire qui s’ajoutera à ce qui s’est déjà passé depuis la fin de la dernière plongée. Appuyez sur les boutons « + » ou « - » pour définir cet intervalle, puis appuyez sur « >> » pour confirmer. Si à ce moment il y a une recommandation d’altitude interdite du fait de la dernière plongée, Galileo vous montre les modifications de l’altitude interdite en fonction de l’augmentation de l’intervalle de surface. Appuyez directement sur « >> » si vous voulez faire votre planification sans intervalle de surface supplémentaire.

Au cas où Galileo afficherait le message « no-dive » (section 1.5), la durée de l’avertissement lui-même est affichée comme intervalle de surface recommandé dans le cadre de la planification (arrondi au quart d’heure le plus proche).

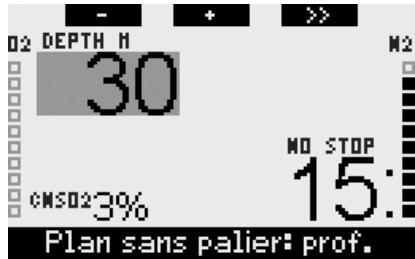

2.11.1 Planifier une plongée sans palier

Pour planifier une plongée sans palier, entrez une profondeur à l’aide des boutons « + » ou « - » (la profondeur changera par tranches de 3 m) : Galileo vous affichera ce qu’est la plongée correspondante sans palier. Les profondeurs supérieures à la MOD (profondeur maximale d’utilisation) en cours ne sont pas affichées. Appuyez sur et maintenez « >> » à tout moment pour sortir du planificateur et retourner au menu principal.

Si vous avez réglé la ppO2max sur

OFF, le planificateur ne montrera que les profondeurs jusqu’à une valeur de ppO2max de 1,6 bar.

- une charge normale d’effort de la part du plongeur et l’observation des vitesses de remontée prescrites.

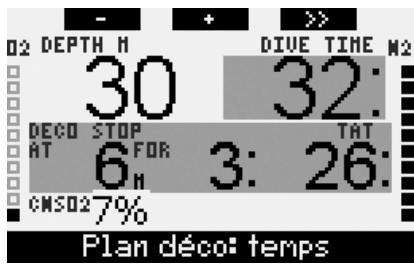

2.11.2 Planifier une plongée avec paliers Une fois que vous êtes dans le planificateur de plongée avec paliers, vous pouvez changer le temps d’immersion par tranches d’une minute à l’aide des boutons « + » et « - ». Chaque fois que vous augmentez le temps d’immersion, Galileo vous montre le programme de décompression correspondant en termes de palier le plus profond, de temps au palier le plus profond et de temps total de remontée. Appuyer sur « >> » alors que vous êtes dans le planificateur de plongée avec palier vous ramènera au planificateur de plongée sans palier. Cela vous permet de choisir une profondeur différente et de continuer votre planification. Pour sortir du planificateur à tout moment, appuyez sur et maintenez « >> ». Cela vous ramènera au menu principal.

2. Menus, réglages et fonctions

Une plongée est enregistrée dans le carnet de plongée si elle dépasse les 2 minutes. Galileo peut enregistrer les profils correspondant à environ 100 heures de plongée. Ces informations peuvent être transférées vers un PC par l’intermédiaire du logiciel SmartTRAK et d’une interface infrarouge (voir le chapitre 4 pour les détails). De plus, Galileo peut afficher la plus grande partie des informations directement sur son propre écran. Vous pouvez atteindre le carnet de plongée par le menu principal ou en appuyant sur le bouton “LOG” à partir de l’affichage heure de la journée.

La première page contient des détails sur la profondeur, l’heure, la concentration en oxygène, la température minimum de l’eau et le nombre de plongées de la journée.

En appuyant sur « >> » vous avancez à la seconde page du carnet, alors qu’en appuyant sur « << » vous allez à la dernière page du carnet.

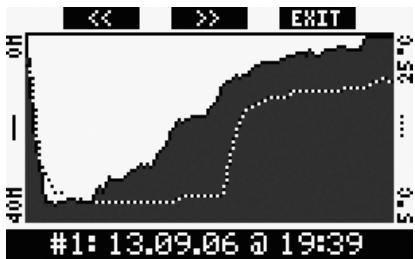

La seconde page affiche les profils de profondeur et de température. Appuyer sur « >> » vous mène à la troisième page du carnet.

Lorsque vous arrivez dans le menu du carnet de plongée, une page de sommaire est présentée avec chaque plongée résumée en deux lignes. Ces deux lignes contiennent :

- le numéro d’ordre de la plongée (la plus récente est toujours le numéro 1) - la date - l’heure - la profondeur maxi - le temps d’immersion À l’aide des boutons «  » et «  », vous pouvez faire défiler toute la liste des plongées.

La troisième page affiche l’heure à laquelle la plongée a commencé, l’heure à laquelle elle s’est terminée, l’intervalle de surface précédant cette plongée, le niveau de

CNS O2 à la fin de cette plongée, et la profondeur moyenne de la plongée.

2. Menus, réglages et fonctions

À n’importe quel moment dans le menu

Carnet, appuyez sur “EXIT” pour retourner au menu principal Carnet.

La quatrième page affiche le niveau de

MB (microbulles) auquel la plongée a été commencée, et s’il y a eu une réduction de ce niveau, quel a été le niveau final de MB. Elle affiche également la catégorie d’altitude, ainsi que le niveau de pile le plus bas lors de la plongée et la quantité de gaz consommée.

La cinquième page montre une liste de toutes les alarmes et de tous les avertissements qui se sont déclenchés pendant la plongée.

Avec la liste des plongées, il y a aussi les Statistiques avec des dates. Sur cette page, vous pouvez aussi voir la plongée la plus longue que vous ayez faite avec l’ordinateur, la plongée la plus profonde, le total du temps passé sous l’eau, le nombre total de plongées et le nombre d’heures d’utilisation de l’ordinateur (que ce soit en surface ou en plongée) depuis que sa pile a été changée.

3. Plonger avec Galileo

À des pressions partielles supérieures à la pression atmosphérique, l’oxygène peut avoir des effets toxiques sur le corps humain. Ceux-ci peuvent être regroupés en deux catégories : - Les effets soudains dus à une pression partielle d’oxygène supérieure à 1,4 bar. Ils ne sont pas liés à la durée de l’exposition à une haute pression partielle d’oxygène, et peuvent varier en termes de niveau exact de la pression partielle à laquelle ils se produisent. Il est couramment admis que des pressions partielles allant jusqu’à 1,4 bar sont tolérables, et plusieurs organismes de formation admettent des pressions partielles d’oxygène allant jusqu’à 1,6 bar. - Les expositions longues à des pressions partielles d’oxygène supérieures à 0,5 bar du fait de plongées successives ou longues. Elles peuvent affecter le système nerveux central, provoquer des dommages aux poumons et aux autres organes vitaux. Galileo vous protège de ces deux effets des manières suivantes : 1) Contre les effets soudains : Galileo a une alarme de MOD réglée pour une ppO2max définie par l’utilisateur. Lorsque vous entrez la concentration en oxygène pour la plongée, Galileo

vous affiche la MOD correspondante pour la ppO2max définie. La valeur par défaut réglée en usine de la ppO2max est de 1,4 bar. Elle peut être réglée suivant vos préférences entre 1,2 et

1,6 bar. Elle peut aussi être mise sur OFF. Veuillez vous reporter à la section 2.3.4. pour avoir plus d’informations sur la manière de changer ce réglage. 2) Contre les effets d’une exposition de longue durée : Galileo « surveille » l’exposition au moyen du compteur de CNS O2. À des niveaux de 100 % et plus, il y a un risque d’effets liés à une exposition longue, par conséquent Galileo activera une alarme lorsque ce niveau de CNS O2 est atteint. Galileo peut aussi vous avertir lorsque le niveau de CNS O2 atteint 75 % (voir section 2.6.2). Notez que le compteur de CNS O2 est indépendant de la valeur de ppO2max réglée par l’utilisateur. Le compteur de CNS O2 augmente lorsque la pression partielle d’oxygène est supérieure à 0,5 bar, et diminue lorsque la pression partielle d’oxygène est inférieure à 0,5 bar. Par conséquent, lorsque vous respirez de l’air en surface vous diminuerez toujours le compteur de CNS O2. Pendant la plongée, la profondeur à laquelle 0,5 bar est atteinte pour les différents mélanges gazeux est la suivante : Air : 32%: 36%: Les alarmes, par contre, ne peuvent pas être désactivées parce qu’elles se déclenchent dans des situations qui exigent une attention immédiate du plongeur. Il y a six alarmes différentes : 1. L’alarme de vitesse de remontée excessive 2. L’alarme de dépassement d’une valeur sûre de ppO2/MOD 3. Alarme de CNS O2 = 100 % 4. L’alarme d’omission de palier de décompression 5. RBT = 0 minute 6. L’alarme de pile faible pendant la plongée

! ATTENTION Lorsque vous êtes en mode profondimètre, tous les avertissements et toutes les alarmes sont sur OFF en dehors de l’alarme de pile faible.

: F NOTE - Les alarmes sont à la fois visuelles et sonores, elles sont décrites en détail ci-dessous. - Si vous êtes en mode COMPAS lorsqu’une alarme se déclenche, Galileo revient à l’affichage normal de l’ordinateur (CLASSIC, LIGHT ou FULL) de manière à correctement afficher le message relatif à l’alarme. - L’alarme de vitesse de remontée est prioritaire par rapport aux autres alarmes qui pourraient se déclencher simultanément.

- Si des avertissements sont activés alors que des alarmes sont actives, les premiers ne s’afficheront qu’après expiration des alarmes et seulement s’ils sont encore applicables à ce moment.

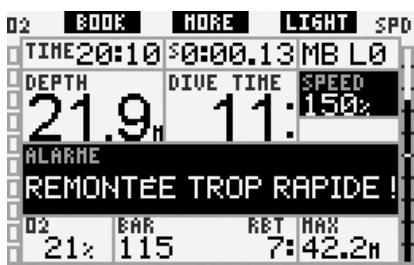

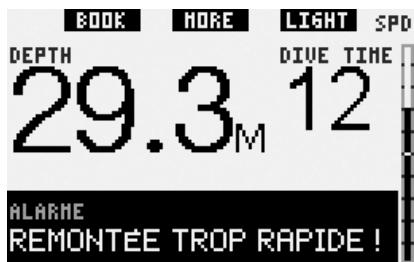

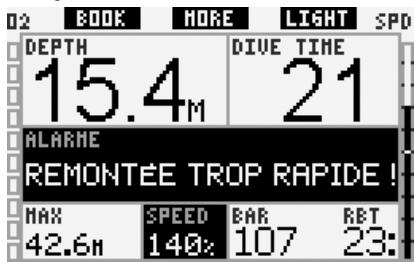

3.2.1 Vitesse de remontée Lorsque vous remontez pendant une plongée, la pression qui vous entoure diminue. Si vous remontez trop rapidement, la diminution de pression qui en résulte pourrait provoquer la formation de microbulles. Si vous remontez trop lentement, l’exposition continue à une forte pression ambiante signifie que vous allez continuer à saturer d’azote certains ou tous vos tissus. Par conséquent, il y a une vitesse de remontée idéale qui est suffisamment lente pour minimiser la formation de microbulles mais suffisamment rapide pour réduire l’effet de chargement continu de vos tissus.

Si la vitesse de remontée est supérieure

à 110 % de la valeur idéale, le message REMONTÉE TROP RAPIDE ! apparaît. Les images suivantes montrent comment le message d’alarme de vitesse de remontée et la valeur de la vitesse de remontée sont affichés en fonction des différentes configurations d’écran.

- Dans le cas d’une remontée rapide,

Galileo peut demander un palier de décompression même à l’intérieur de la phase de plongée sans palier, du fait du danger de formation de microbulles. - Une remontée rapide depuis une grande profondeur peut provoquer une plus grande saturation des tissus et une augmentation à la fois du temps de décompression et du temps total de remontée. À faible profondeur, une remontée lente peut raccourcir la durée de la décompression. - Des vitesses de remontée excessives pendant des périodes longues seront indiquées dans le carnet de plongée.

! ATTENTION La vitesse de remontée idéale ne doit saturer

être dépassée à aucun moment parce que cela peut provoquer des microbulles dans la circulation artérielle, pouvant provoquer des blessures graves ou la mort. Les alarmes visuelles et sonores persistent aussi longtemps que la vitesse de remontée est de 110 % ou plus de la vitesse idéale de remontée. 3.2.2 MOD / ppO2

- La MOD ne doit pas être dépassée. Ne pas tenir compte de l’alarme peut mener à un empoisonnement du sang. - Dépasser une ppO2 de 1,6 bar peut provoquer des convulsions soudaines aboutissant à des blessures graves ou la mort.

Galileo déclenche aussi une alarme sonore dans le cas de vitesses de remontée excédant les 110 % : l’intensité de l’alarme augmente en fonction directe du niveau de dépassement de la vitesse idéale de remontée.

MOD et la valeur de la MOD sont affichées, également en couleurs inversées. Les informations alternatives sont accessibles comme cela est décrit à la section 3.3.2,

3. Plonger avec Galileo

mais après 5 secondes la MOD est de nouveau affichée en couleurs inversées.

Cela ne changera pas jusqu’à ce que le plongeur remonte de 1 m au-dessus de la MOD. Le signal sonore persiste jusqu’à ce que le plongeur remonte de 1 m au-dessus de la MOD.

persiste jusqu’à ce que le plongeur remonte de 1 m au-dessus de la MOD.

3.2.3 Alarme de CNS O2 = 100 %

En configuration d’écran LIGHT, le message d’alarme MOD DÉPASSÉE est affiché à la place des informations de plongée sans ou avec palier de décompression pendant

12 secondes, après quoi il est répété à des intervalles de 4 secondes. De plus, la profondeur actuelle est affichée en couleurs inversées (blanc sur fond noir) et restera ainsi jusqu’à ce que le plongeur remonte de 1 m au-dessus de la MOD. Le signal sonore persiste jusqu’à ce que le plongeur remonte de 1 m au-dessus de la MOD.

En configuration d’écran FULL, le message d’alarme MOD DÉPASSÉE est affiché à la place des informations de plongée sans ou avec palier de décompression pendant

12 secondes, après quoi il est répété à des intervalles de 4 secondes. De plus, la profondeur actuelle est affichée en couleurs inversées (blanc sur fond noir) et MOD et la valeur de la MOD sont affichées, également en couleurs inversées, à la place de la profondeur maximale. Cela ne changera pas jusqu’à ce que le plongeur remonte de 1 m au-dessus de la MOD. Le signal sonore

! ATTENTION Lorsque la CNS O2 atteint 100 % il y a un danger de toxicité de l’oxygène. Commencez la procédure d’achèvement de la plongée.

En configuration d’écran CLASSIC, le message d’alarme CNS O2 = 100 % est affiché à la place des informations de plongée sans ou avec palier de décompression pendant 12 secondes et pendant ce temps le signal sonore se fait entendre. De plus, dans le coin en bas à gauche, les informations de CNS O2 sont affichées en couleurs inversées (blanc sur fond noir) et restent visibles jusqu’à temps que la valeur de CNS O2 passe en dessous de 100 %. Les informations alternatives sont disponibles telles que décrites à la section 3.3.2, mais après 5 secondes la CNS O2 est de nouveau affichée.

En configuration d’écran LIGHT, le message d’alarme CNS O2 = 100 % est affiché à la place des informations de plongée sans ou avec palier de décompression pendant

12 secondes et pendant ce temps le signal sonore se fait entendre. De plus, après que le message texte soit éteint, la valeur de la

3. Plonger avec Galileo

à gauche, alternant toutes les 4 secondes avec les informations de la pression de la bouteille. Cela restera ainsi tant que la valeur de la CNS O2 sera supérieure à 100 %. Les informations alternatives sont toujours disponibles comme cela est décrit en section 3.3.3.

3.2.4 L’alarme d’omission de palier de décompression

! ATTENTION Le non-respect d’un palier de décompression obligatoire peut provoquer des blessures graves ou la mort

En configuration CLASSIC, le message d’alarme PALIER DÉCO IGNORÉ ! est affiché pendant 12 secondes au bas de l’écran et la profondeur est indiquée en couleurs inversées (blanc sur fond noir) tant que le plongeur reste au-dessus de la profondeur du palier requis. Le signal sonore persiste jusqu’à ce que le plongeur descende à la profondeur requise ou plus profond.

En configuration d’écran FULL, le message d’alarme CNS O2 = 100 % est affiché à la place des informations de plongée sans ou avec palier de décompression pendant

12 secondes et pendant ce temps le signal sonore se fait entendre. De plus, les informations de CNS O2 sont affichées en couleurs inversées (blanc sur fond noir) et restent visibles jusqu’à tant que la valeur de CNS O2 passe en dessous de 100 %. En configuration FULL, le message d’alarme PALIER DÉCO IGNORÉ ! est affiché pendant 12 secondes au bas de l’écran et la profondeur est indiquée en couleurs inversées (blanc sur fond noir) tant que le plongeur reste au-dessus de la profondeur du palier requis. Le signal sonore persiste jusqu’à ce que le plongeur descende à la profondeur requise ou plus profond. Dans toutes les configurations, le message d’alarme et le signal sonore se répètent pendant 5 secondes à des intervalles de 1 minute, après leur première apparition, et ce tant que la valeur de la CNS O2 reste à 100 % ou au-dessus, ou jusqu’à ce que la ppO2 chute au-dessous de 0,5 bar (voir en section 3.1 une liste des profondeurs auxquelles la ppO2 est égale à 0,5 bar pour certains mélanges Nitrox particuliers).

3. Plonger avec Galileo

12 secondes et pendant ce temps le signal sonore se fait entendre. De plus, après l’effacement du message texte, la valeur de la RBT est affichée, en couleurs inversées (blanc sur fond noir), dans le coin à droite. Le signal sonore ne s’arrête pas avant que la RBT ne passe à 1 minute ou plus, ou que la profondeur soit de 6,5 m ou plus faible.

La RBT (véritable autonomie restante) est le temps que vous pouvez passer

à la profondeur actuelle tout en ayant suffisamment de réserve de gaz pour faire une remontée en toute sécurité et atteindre la surface avec la réserve de la bouteille. Le calcul de la RBT est basé sur votre vitesse de respiration actuelle, et prend en compte toute obligation de décompression existante et à venir, ainsi que le gradient de température de l’eau. Il prévoit que la remontée se fera à une vitesse idéale (comme cela est défini en section 3.2.1.). Lorsque la RBT atteint 0 minutes, une alarme se déclenche : Galileo a calculé que si vous commencez à remonter maintenant, et que vous remontez à la vitesse idéale, vous arriverez à remonter en surface avec la réserve de la bouteille tout juste, tout délai supplémentaire augmente le risque que vous manquiez d’air avant d’atteindre la surface.

! ATTENTION Si la RBT descend à 0 minute, votre réserve de gaz est dangereusement basse et vous pourriez ne pas pouvoir effectuer une remontée en sécurité. Cela peut aboutir à des blessures graves ou à la mort. Ne laissez pas la RBT chuter jusqu’à 0 minute !

En configuration d’écran CLASSIC, le message d’alarme RBT = 0 MIN est affiché à la place des informations de plongée sans ou avec palier de décompression pendant 12 secondes et pendant ce temps le signal sonore se fait entendre. De plus, dans le coin en bas à droite, les informations de RBT sont affichées en couleurs inversées (blanc sur un fond noir). Le signal sonore ne s’arrête pas avant que la RBT ne passe à 1 minute ou plus, ou que la profondeur soit de 6,5 m ou plus faible.

En configuration d’écran FULL, le message d’alarme RBT = 0 MIN est affiché à la place des informations de plongée sans ou avec palier de décompression pendant

12 secondes, et pendant ce temps le signal sonore se fait entendre. De plus, les informations concernant la RBT sont affichées en couleurs inversées (blanc sur un fond noir). Le signal sonore ne s’arrête pas avant que la RBT ne passe à 1 minute ou plus, ou que la profondeur soit de 6,5 m ou plus faible.

3. Plonger avec Galileo

De plus, pour toutes les configurations, si la pression de la bouteille atteint le niveau spécifié pour la réserve, le message RÉSERVE GAZ ATTEINTE est affiché à l’écran pendant 12 secondes, et les informations de pression de la bouteille sont affichées en couleurs inversées (blanc sur fond noir). 3.2.6 Pile faible

! ATTENTION Ne commencez pas à plonger si le message

REMPLACER PILE est affiché à l’écran alors que vous êtes en surface. L’ordinateur pourrait cesser de fonctionner pendant la plongée, ce qui pourrait provoquer des blessures graves ou la mort. Pendant la plongée, Galileo vous alerte des situations où la pile est en état précaire de deux façons : - En affichant PILE FAIBLE à l’écran. Cela signifie que vous pouvez terminer la plongée mais que vous devrez remplacer la pile une fois que vous serez en surface. - En affichant REMPLACER PILE ! à l’écran. Cela signifie que vous devez commencer la procédure pour terminer la plongée, puisqu’il n’y a pas assez d’énergie dans la pile pour garantir un fonctionnement correct et l’ordinateur peut tomber en panne. Lors d’une alarme REMPLACER PILE !, l’éclairage ne peut pas être activé, les avertissements sonores et alarmes ne sont plus disponibles et le compas ne peut pas être activé. Dans une situation de PILE FAIBLE, le message est affiché en bas de l’écran par

! ATTENTION Si le message REMPLACER PILE apparaît au cours de la plongée, commencez la procédure d’achèvement de la plongée, l’ordinateur risque de tomber en panne. Ne laissez pas la pile atteindre ce point !

Dans une situation où s’affiche REMPLACER PILE, le message est affiché en bas de l’écran par intervalles de 4 secondes. En configuration d’écran LIGHT, l’affichage passe en mode CLASSIC pour permettre aux informations nécessaires d’être affichées.

3. Plonger avec Galileo

le temps, et aussi à faire les calculs de décompression.

Les détails des informations qui s’affichent sont indiqués dans les sections suivantes. 3.3.1 Description des éléments

Affichage des informations

CLASSIC pour permettre aux informations nécessaires d’être affichées.

Cette section complète les informations du Glossaire, en ajoutant certains détails spécifiques concernant l’écran de Galileo lors de la plongée.

Le temps de plongée est affiché en minutes. Si pendant la plongée vous remontez en surface, le temps passé en surface ne sera compté que si vous redescendez en dessous de 0,8 m dans les 5 minutes. Cela vous autorise de brèves périodes d’orientation. Lorsque vous êtes en surface, le temps ne sera pas indiqué comme étant en progression mais il défile en arrière-plan. Aussitôt que vous vous immergez, le décompte de temps reprend, et inclut le temps passé en surface. Le temps maximum affiché est de 999 minutes en configuration CLASSIC ou FULL et de 99 minutes pour la configuration LIGHT. Pour les plongées plus longues, le temps de plongée recommence à 0 minute. Profondeur : la profondeur est donnée avec une précision de 10 cm jusqu’à 99,9 mètres, après quoi il est donné avec une précision de 1 mètre. Lorsque la profondeur est affichée en pieds, la précision est toujours de 1 pied. À une profondeur de moins de 0,8 m, l’affichage est ---. La profondeur maximale qui soit possible est de 330 m/1084 pieds. À une profondeur supérieure à 1000 pieds, le premier « 1 » n’est pas affiché, donc une profondeur de 1084 pieds sera affichée « 084ft ».

Lors de l’immersion, les contacts humides vont automatiquement activer Galileo, sauf s’ils ont été désactivés (OFF). Dans ce cas, vous devrez activer manuellement l’ordinateur avant de commencer la plongée. Voir la section 2.8.6 pour plus d’informations.

À une profondeur de 0,8 m, Galileo commence à surveiller la profondeur et

3. Plonger avec Galileo

à des profondeurs situées entre 115 m et 120 m, Galileo affiche le message ATT! -> PROFONDIMÈTRE. Temps sans palier : calculé en temps réel et mis à jour toutes les 0,5 secondes. La durée maximale de plongée sans palier affichée est de 199 minutes en configuration CLASSIC ou FULL et de 99 minutes pour la configuration LIGHT.

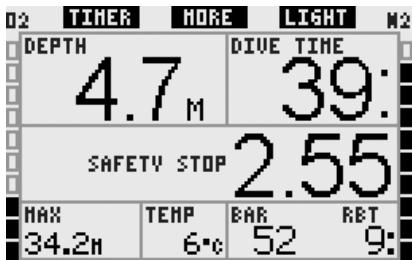

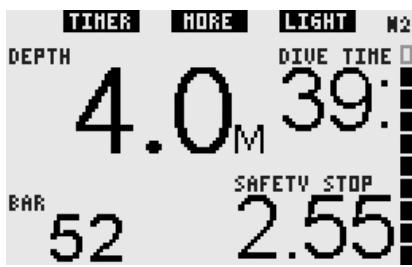

! ATTENTION Pendant toutes les plongées, effectuez toujours un palier de sécurité entre 3 et 5 mètres pendant 3 à 5 minutes, même si aucun palier de décompression n’est requis.

Température : Galileo affiche la température de l’eau pendant la plongée et la température de l’air lorsqu’il est en surface. RBT (véritable autonomie restante) : La RBT (véritable autonomie restante) est le temps que vous pouvez passer à la profondeur actuelle tout en ayant suffisamment de réserve de gaz pour faire une remontée en toute sécurité et atteindre la surface avec la réserve de la bouteille. Le calcul de la RBT est basé sur votre vitesse de respiration actuelle, et prend en compte toute obligation de décompression existante et à venir, ainsi que le gradient de température de l’eau. Il prévoit que la remontée se fera à une vitesse idéale (comme cela est défini en section 3.2.1.). Lorsque la RBT atteint 0 minute, cela signifie que Galileo a calculé que si vous commencez à remonter maintenant, et que vous remontez à la vitesse idéale, vous arriverez à remonter en surface avec la réserve de la bouteille tout juste, tout délai supplémentaire augmente le risque que vous manquiez d’air avant d’atteindre la surface.

à cette profondeur avant d’atteindre la réserve de la bouteille.

Pression de la bouteille : sur la base du signal envoyé par l’émetteur Smart. L’émetteur Smart a une portée de 1,5 m. Contrairement aux autres ordinateurs de plongée avec intégration des gaz UWATEC, cette valeur n’est pas compensée en fonction de la température. La compensation de la température est tout de même effectuée pour garantir un calcul de la RBT correct, mais c’est la valeur non compensée qui est affichée.

- Si Galileo ne reçoit aucun signal de l’émetteur pendant 30 secondes, une séquence sonore se fait entendre et le message PAS DE SIGNAL s’affiche pendant 12 secondes. - Si après 40 secondes supplémentaires, Galileo n’a toujours reçu aucun signal de l’émetteur, une autre séquence sonore se fait entendre, et le message SIGNAL DE PRESSION PERDU s’affiche pendant 12 secondes, après quoi la RBT n’est plus affichée, et la pression de la bouteille est remplacée par - - - . Vérifiez la position de Galileo par rapport à l’émetteur. Commencez à remonter si vous n’avez pas de lecture de la pression de la bouteille. - Si vous réglez SIGNAL DE PRESSION sur OFF comme indiqué à la section 2.6.8, vous ne verrez pas ces avertissements. Dans ce cas il est très important que vous surveilliez constamment la pression de la bouteille, afin d’éviter de vous retrouver à court de gaz respiratoires. - Si la pression de la bouteille atteint 14 bars, l’émetteur s’éteint et Galileo n’affichera plus la pression de la bouteille.

3. Plonger avec Galileo

Barre d’oxygène : C’est la barre sur le côté gauche de l’affichage (configurations

CLASSIC et FULL) et elle représente la toxicité de l’oxygène. La barre est constituée de dix segments. Le premier segment s’active à une valeur de CNS O2 de 5 %, tous les autres segments s’activent par tranches de 10 % ensuite. À huit segments, la valeur de CNS O2 correspond à 75 %, à laquelle un avertissement peut être déclenché (voir section 2.6.2). À 95 %, tous les segments sont activés. À 100 %, l’alarme de CNS O2 est déclenchée. 95% 85% 75% Segments 1 à 6 : vous êtes en sécurité dans la zone de plongée sans palier. Segments 7 à 9 : vous approchez de la nécessité d’un palier de décompression. 10 segments : vous devez obligatoirement faire un palier de décompression.

Lors d’un intervalle de surface, les segments vont graduellement se désactiver au fur et

à mesure que Galileo suit le dégazage de vos tissus. Graphique de la pression de la bouteille : Sur les configurations d’écran CLASSIC et FULL, vous pouvez choisir de remplacer la barre de l’oxygène par une barre graphique représentant la pression de la bouteille, telle que décrit à la section 2.8.2. Chaque segment du graphique représentera alors un dixième de la pression maximale de la bouteille qui a été fixée. Avec le réglage par défaut, chaque segment représente 20 bars.

émetteur Smart UWATEC, vous pouvez associer son signal à la désignation de la bouteille ÉQUIPIER dans votre Galileo. Alors, tant que vous êtes à moins de 1,5 m de l’émetteur de votre coéquipier, vous pouvez voir la pression de la bouteille correspondante sur l’écran de votre Galileo.

Informations de décompression : palier le plus profond, temps au palier le plus profond, temps total de remontée : lorsque Galileo calcule la nécessité d’un palier de décompression obligatoire, il vous montre À quelle profondeur vous devez d’abord vous arrêter (palier le plus profond) et PENDANT combien de temps (temps au palier le plus profond). Il vous donne aussi le temps total de remontée (TAT). Les temps totaux de remontée supérieurs à

199 minutes sont indiqués par « ‑ ‑ ». Pour insister sur le passage d’une plongée sans palier (NO STOP) à une plongée avec palier (DÉCOMPRESSION), cette information est affichée en couleurs inversées, c’est-à-dire en blanc sur fond noir. Informations de décompression pour un niveau de MB à L0 : Si vous plongez avec un niveau de MB différent de MB L0, vous pouvez demander à Galileo de vous afficher les informations de décompression correspondant au niveau de calcul de MB pour L0. Pour plus d’informations sur les niveaux de MB, veuillez vous reporter à la section 3.5.

3. Plonger avec Galileo

- (niveau de MB actif s’il est différent de L0) (MB°LVL) - (pour les informations de plongée sans palier ou avec décompression relatives à L0 si un niveau de MB entre L1 et L5 est actif, voir la section 3.5.3) (L0 NO STOP ou L0 DECO STOP) - heure du jour (TIME) - CNS O2 - profondeur moyenne (AVG) - temps sans palier (seulement pendant la phase de la plongée ne nécessitant pas de palier) (NO STOP) - palier le plus profond, temps au palier le plus profond, temps total de remontée (seulement pendant la phase de la plongée nécessitant une décompression) (DECO STOP) - pression de la bouteille (BAR) - RBT (véritable autonomie restante) - concentration en oxygène (jusqu’à ce que la profondeur maximale soit atteinte) (O2) - profondeur maximale (seulement si la profondeur maximale est plus importante d’au moins 1 mètre que la profondeur actuelle) (MAX) - température de l’eau (TEMP) - charge d’azote (par la barre de droite) (N2) - toxicité de l’oxygène (par la barre de gauche) (O2)

Chaque fois que vous appuyez sur le bouton, l’information change pour l’élément suivant de la séquence, et reste ainsi jusqu’à ce que vous pressiez le bouton de nouveau. Si vous appuyez sur le bouton alors que la ppO2 est affichée, le cycle recommence de nouveau à partir de la profondeur maxi.

Le chronomètre fonctionne constamment en arrière-plan. Chaque fois que vous pressez le bouton de gauche (“BOOK”) il est remis à zéro et repart, qu’il soit affiché ou non. 3.3.3 Configuration d’écran LIGHT (simple)

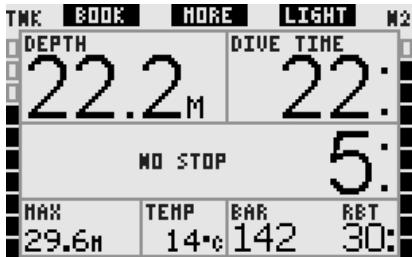

Cette configuration d’écran est destinée aux plongeurs qui préfèrent se concentrer sur les informations essentielles de la plongée, tout en gardant la possibilité d’avoir accès

La configuration LIGHT n’est possible que lors d’une plongée sans paliers de décompression : dès que vous entrez en phase requérant des paliers de niveau ou des paliers de décompression, la configuration de l’écran passera automatiquement à l’affichage CLASSIC, de manière à pouvoir afficher toutes les informations nécessaires.

RBT de 0 minute alors que vous serez encore en phase sans palier, alors la RBT sera affichée à l’écran, mise en évidence par l’étiquette RBT.

Plus spécifiquement, les informations suivantes sont affichées :

- profondeur actuelle - temps de plongée - le temps le plus court entre le temps sans palier et la véritable autonomie restante RBT - pression de la bouteille - charge d’azote (par la barre graphique)

informations apparaissent en lieu et place de la pression de la bouteille et restent affichées pendant seulement 4 secondes, après quoi la pression de la bouteille est de nouveau affichée. Les informations alternatives apparaissent dans la séquence suivante :

- profondeur maximale (MAX) - O2 % (O2) - (niveau de MB actif s’il est différent de L0) (MB LVL) - (pour les informations de plongée sans palier relatives à L0 si un niveau de MB entre L1 et L5 est actif, voir la section 3.5.3) (L0 NO STOP ou L0 DECO STOP) - heure du jour (TIME) - CNS O2

à cette profondeur pendant tout ce temps.

En appuyant sur le bouton du milieu (marqué “MORE”), vous pouvez récupérer les informations alternatives. Ces

3. Plonger avec Galileo

- palier le plus profond, temps au palier le plus profond, temps total de remontée (seulement pendant la phase de la plongée nécessitant une décompression) (DECO STOP) - pression de la bouteille (BAR) - RBT (véritable autonomie restante) - heure du jour (TIME) - chronomètre (STOPWATCH) - niveau de MB actif (MB LVL) Lorsque vous appuyez sur le bouton du milieu (marqué “MORE”), les informations dans le coin gauche changent dans l’ordre suivant : - O2 % (O2) - la pression de la bouteille du coéquipier (seulement si la désignation de bouteille ÉQUIPIER a été associée, voir section 1.11) (BUDDY) - (pour les informations de plongée sans palier ou avec décompression relatives à L0 si un niveau de MB entre L1 et L5

Chaque fois que vous appuyez sur le bouton, l’information change pour l’élément suivant de la séquence, et reste ainsi jusqu’à ce que vous pressiez le bouton de nouveau. Si vous appuyez sur le bouton alors que la ppO2 est affichée, le cycle recommence de nouveau à partir de la concentration en oxygène.

Le chronomètre est remis à zéro et redémarre en pressant le bouton de gauche (“BOOK”).

Fonctions particulières communes aux configurations CLASSIC,

3.4.1 Accès au compas numérique et utilisation

Quel que soit l’affichage, appuyer sur et maintenir le bouton droit (marqué “LIGHT”) affiche le compas digital sur votre écran. L’affichage montre aussi la profondeur, le temps en plongée, la pression de la bouteille et le plus court entre le temps de plongée sans palier et la RBT (véritable autonomie restante). En cas de paliers de niveau ou de décompression, l’affichage en bas à droite alterne toutes les 4 secondes entre les informations de décompression, la pression de la bouteille et la RBT. Appuyer sur et maintenir le bouton droit lorsque vous êtes sur l’affichage du compas vous ramène à l’affichage de l’ordinateur. Cela se produit aussi après le temps de désactivation défini à la section 2.4.2.

Si vous êtes en mode compas lorsque

Galileo se rapproche de la fin de la phase ne nécessitant pas de palier, l’écran reviendra à l’affichage ordinaire de l’ordinateur, quel que soit le réglage du temps de désactivation. Appuyez sur et maintenez le bouton droit de

3. Plonger avec Galileo

Comme aide supplémentaire de navigation,

Galileo marque automatiquement les positions à 90 et 120 degrés à gauche et à droite du cap pris, en plus de la position à 180 degrés (une aide respectivement pour les parcours carrés, triangulaires et allerretour). Ils sont indiqués par ┴, ∆ et .

nouveau si vous voulez retourner à l’affichage en mode compas.

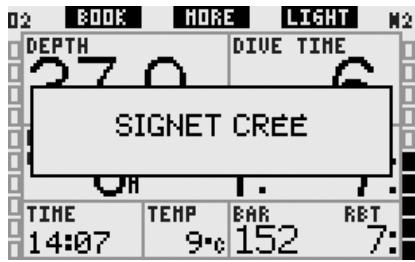

3.4.2 Création de signets Dans cette disposition, les fonctions des boutons changent légèrement. Le bouton du milieu est maintenant indiqué “SET”. En appuyant sur ce bouton vous ferez une prise de cap. Le cap pris par le compas représente la direction vers laquelle l’ordinateur pointe. Il est exprimé en degrés, de 0 à 359. À 0 degré c’est le nord, à 90 degrés c’est l’est, à 180 degrés le sud, à 270 degrés l’est et toute autre lecture est interpolée entre celles-ci. Le message PRISE DE CAP EFFECTUÉE s’affichera et un point apparaîtra à la position du cap qui a été pris. Prendre un cap vous permet de naviguer vers une direction de référence. Appuyer sur et maintenir le bouton du milieu effacera la prise de cap. Notez que le cap pris reste en mémoire jusqu’à ce que vous en preniez un autre ou que vous l’effaciez. Tous les caps pris restent dans la mémoire du profil et peuvent être visualisés avec SmartTRAK lorsque vous chargerez la plongée vers un PC.

En appuyant sur le bouton de gauche

(“BOOK”) vous pouvez créer autant de signets que vous voulez pour garder trace de moments particuliers de la plongée. En configurations CLASSIC, FULL et COMPAS, créer un signet remet aussi le chronomètre à zéro. Lorsque vous créez un signet, Galileo affiche le message de confirmation SIGNET CRÉÉ (si le compte à rebours de palier de sécurité est visible, le message n’est pas affiché). En modes d’affichage FULL et GAUGE (profondimètre) il ne s’affiche pas non plus, puisque la remise à zéro du chronomètre est déjà une indication que le signet a été créé avec succès). Les signets apparaîtront sur le profil de plongée dans SmartTRAK.

Si vous avez pris un cap de référence, des flèches apparaîtront à gauche ou à droite de l’indication de cap numérique, pour vous montrer dans quelle direction vous devez tourner pour suivre le cap que vous avez pris.

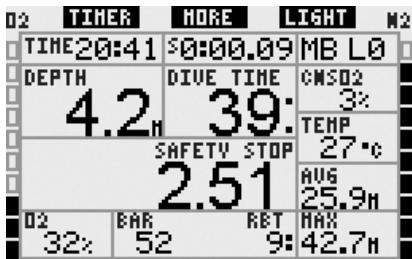

“TIMER” (sauf si cette option est sur OFF, voir section 2.3.3).

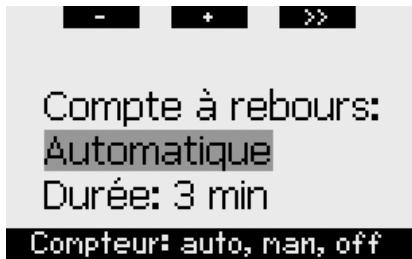

Si COMPTEUR PALIER dans RÉGLAGES PLONGÉE est sur AUTO : Si une profondeur minimale de 10 m a été atteinte pendant la plongée, à une profondeur de 5 m, le compteur de palier va automatiquement commencer un compte à rebours, et un signet sera ajouté au profil de plongée. Si vous descendez au-dessous de 6,5 mètres, le compte à rebours disparaîtra et le temps sans palier est de nouveau affiché. Lorsque vous retournez à 5 mètres, le compte à rebours recommencera automatiquement. Tant que vous êtes à une profondeur inférieure à 6,5 mètres, et qu’il n’y a pas d’obligations de décompression, vous pouvez appuyer sur “TIMER” pour commencer ou recommencer le compte à rebours manuellement. Si le COMPTEUR PALIER dans RÉGLAGES PLONGÉE est sur MANUEL : à une profondeur de 6,5 mètres et moins, appuyer sur “TIMER” activera le compte à rebours de palier de sécurité et ajoutera un signet au profil de plongée. Vous pouvez recommencer le compte à rebours autant de fois que vous voulez. Si vous descendez au-dessous de 6,5 mètres, le compte à rebours disparaîtra et le temps sans palier est de nouveau affiché. Vous devez appuyer sur “TIMER” de nouveau lorsque vous remontez au-dessus de 6,5 mètres pour relancer le compte à rebours. Si le COMPTEUR PALIER dans RÉGLAGES PLONGÉE est sur OFF : Il n’est pas possible d’activer le compte à rebours de palier de sécurité.

En mode compas, le compteur palier

(compte à rebours de palier de sécurité) fonctionne de la même manière que dans les configurations CLASSIC, LIGHT et FULL. Si le compte à rebours de palier de sécurité est actif lorsque vous passez d’une configuration à l’autre, les informations de compte à rebours passeront sans problèmes d’un affichage à l’autre.

3. Plonger avec Galileo

Vous pouvez voir votre profil de plongée en appuyant sur et maintenant le bouton du milieu (indiqué “MORE”). L’écran montrera une représentation graphique de votre profil de plongée ainsi qu’une ligne représentant soit votre remontée directe possible (si vous êtes en mode sans palier) ou votre profil de décompression (si vous êtes en mode plongée avec décompression). Le profil de plongée restera un maximum de 12 secondes sur votre écran, puis les informations de l’ordinateur de plongée apparaîtront de nouveau. Vous pouvez revenir à l’affichage de l’écran de l’ordinateur de plongée à tout moment en appuyant sur et maintenant le bouton de droite.

de l’écran de l’ordinateur de plongée à tout moment en appuyant sur et maintenant le bouton de droite.

Si vous avez chargé des images sur Galileo, vous pouvez les voir pendant la plongée en appuyant sur “MORE” quand la saturation du compartiment individuel est affichée.

Chaque fois que vous appuyez sur “MORE” alors qu’une image est affichée, l’image suivante qui est en mémoire dans Galileo sera appelée. Chaque image ne reste sur l’écran que pour un maximum de 12 secondes. Vous pouvez revenir à l’affichage de l’écran de l’ordinateur de plongée à tout moment en appuyant sur et maintenant le bouton de droite.

3.4.4 Visualisation du profil de plongée, de la saturation de chaque compartiment de tissu et des images

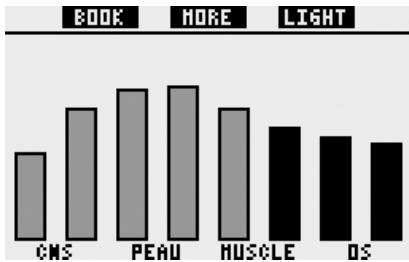

Appuyer sur “MORE” alors que le profil de plongée est affiché fait apparaître une représentation graphique de la saturation relative pour chacun des huit compartiments modélisés par l’algorithme ZH-L8 ADT MB. La hauteur de chaque barre indique le taux de charge du tissu en cours par rapport à la charge maximale tolérable, exprimée en pourcentage. La couleur indique si le compartiment est en train d’absorber ou de dégazer : le gris indique que les compartiments sont en train de dégazer, alors que le noir indique que les compartiments sont en train d’absorber. Cette présentation, en dehors des couleurs, est analogue à ce qui est indiqué par le logiciel SmartTRAK décrit en section 4.3. Cette représentation graphique restera un maximum de 12 secondes sur votre écran, puis les informations de l’ordinateur de plongée apparaîtront de nouveau. Vous pouvez revenir à l’affichage

- Le profil, la saturation des compartiments et les images peuvent être visualisés pendant un maximum de 1 minute, après quoi l’écran habituel de l’ordinateur de plongée réapparaîtra.

- Si un avertissement ou une alarme est déclenché pendant que vous visualisez le profil, la saturation des compartiments ou les images, Galileo revient immédiatement à l’écran de l’ordinateur de plongée.

3.4.5 Activation du rétroéclairage

Pour activer l’éclairage, appuyez sur le bouton de droite (marqué “LIGHT”). La durée par défaut de l’éclairage est de 6 secondes, mais vous pouvez le régler entre 2 et 12 secondes, par pas d’une seconde. Vous pouvez aussi le régler sur POUSS. ON/OFF, ce qui signifie que l’éclairage reste allumé tant que vous ne l’avez pas éteint en appuyant de nouveau sur ce bouton.

3. Plonger avec Galileo

Les plongées sans palier et le respect des paliers de décompression n’empêchent pas la formation de microbulles dans le système veineux circulatoire. Galileo a été équipé d’un algorithme amélioré UWATEC, nommé ZH-L8 ADT MB, qui minimise la formation de ces microbulles. Cet algorithme amélioré permet à l’utilisateur de choisir un niveau de sécurité en plus de l’algorithme standard mondialement connu pour sa sécurité, le ZH-L8 ADT. Il y a cinq niveaux de sécurité supplémentaires (ou niveaux de MB) allant de L1 à L5, L5 étant le plus sécurisant et L1 étant juste un peu plus sécurisant que le ZH-L8 ADT standard, désigné ici sous le nom de L0. Choisir un niveau de MB entre L1 et L5 rend l’algorithme plus sécurisant, par conséquent le plongeur aura soit des temps de plongée sans palier plus courts, ou des paliers de décompression (désignés par le nom de paliers de niveau) plus profonds et plus longs que lorsqu’il plonge avec L0. Par conséquent le corps soit absorbera moins d’azote (plongées sans palier plus courtes), soit pourra éliminer plus de gaz avant de revenir en surface (plongées avec paliers de niveau). Dans les deux cas le niveau de microbulles présent dans le corps est réduit à la fin de la plongée. Veuillez vous reporter à la section 2.3.1 pour avoir plus d’informations sur le choix d’un niveau de MB.

3.5.1 Glossaire MB Palier de décompression : palier de décompression requis à L0, obligatoire.

L0 : algorithme de base correspondant à ZH-L8 ADT. L1 : premier niveau ajouté, le plus bas, de prudence supplémentaire. L2 : deuxième niveau de prudence supplémentaire. L3 : troisième niveau de prudence supplémentaire. L4 : quatrième niveau de prudence supplémentaire. L5 : cinquième niveau, le plus haut, de prudence supplémentaire. Palier de niveau : palier de décompression requis par les niveaux de MB actifs : L1 à L5, non obligatoire. Palier de niveau réduit : palier de décompression requis par le nouveau niveau de MB actif, après qu’une diminution du niveau de MB se soit produite du fait non-respect d’un palier de niveau. ZH-L8 ADT : algorithme adaptatif 8 tissus d’UWATEC. ZH-L8 ADT MB : algorithme adaptatif 8 tissus d’UWATEC avec niveaux de MB (prudence supplémentaire). L’affichage montre le temps sans palier pour L3. Le temps sans palier pour L0 peut être appelé en appuyant sur “MORE”.

L’affichage montre les informations avec palier de niveau pour L3. Les informations pour L3 sont en noir sur blanc parce que L0 est toujours sans palier. Le palier est décrit comme palier de niveau (LEVEL STOP). Le temps sans palier peut être appelé en appuyant sur “MORE”.

Le palier de niveau est à la même profondeur que le palier de décompression

Lorsque vous plongez avec un niveau de MB autre que L0, Galileo effectue toujours les calculs relatifs à L0 en arrière-plan. Pour comprendre la relation entre un niveau de MB choisi et le calcul sousjacent pour L0, et la manière dont les informations sont affichées, nous allons utiliser l’exemple d’une plongée avec le niveau de MB réglé sur L3 sur l’ordinateur de plongée.

L3, afin que l’obligation de palier de décompression (DECO STOP) soit respectée, la description de la modification de profondeur du palier change de LEVEL+DECO STOP (palier de niveau et de décompression) à LEVEL STOP (palier de niveau) seulement. Les informations de décompression L0 peuvent être appelées en appuyant sur “MORE”.

Situation 2 Situation 3.1 Situation 3.2

CLASSIC, LIGHT et FULL, les données

L0 sont disponibles dans l’un des champs d’informations alternatifs. Lorsque vous appuyez sur le bouton “MORE” le nombre de fois requis, les informations de L0 seront visibles au lieu des informations du niveau de MB actif pendant 5 secondes, après ce temps elles seront remplacées par les informations relatives au niveau actif de MB. Quand les informations L0 sont affichées, le symbole L0 précède soit le mot NO STOP soit DECO STOP. Cela vous permet de voir quel est le temps possible maximum sans palier ou quelles sont les obligations de décompression. Pour les configurations d’écran CLASSIC et LIGHT, les informations L0 sous-jacentes sont indiquées dans la séquence suivant le niveau actif de MB et avant l’heure du jour. Cela est affiché pendant 5 secondes au lieu du niveau de MB ou des informations relatives aux informations de palier et de décompression. Après 5 secondes les informations relatives au niveau actif de MB sont de nouveau affichées.

Pour la configuration d’écran FULL, les informations L0 sous-jacentes sont indiquées dans la séquence suivant la pression de la bouteille ÉQUIPIER et avant la ppO2. Cela est affiché à la place des informations de niveau de MB, informations de plongée sans palier ou avec décompression et ne reste que

5 secondes, après quoi les informations relatives au niveau actif de MB sont de nouveau affichées.

le graphique en barre de l’azote se rapporte toujours au calcul de L0 sousjacent.

Lorsque vous plongez avec un niveau de MB, Galileo effectue tous les calculs relatifs à L0 et à tous les niveaux de MB entre le niveau actuellement actif et L0. Cela donne au plongeur la flexibilité nécessaire pour partir avec un niveau de MB donné, mais de descendre à un niveau de moindre prudence pendant la plongée : si vous commencez la plongée à L4 mais que vous décidez de ne pas effectuer tous les paliers de L4, vous pouvez descendre à L3, L2 et L1 jusqu’à L0. Seuls les paliers de décompression relatifs à L0 sont obligatoires et doivent toujours être respectés, par conséquent les paliers calculés pour les niveaux de MB sont recommandés mais pas obligatoires. La section 3.5.5 décrit comment redescendre à un niveau inférieur.

3.5.5 Palier de niveau ignoré/niveau de MB réduit

3.6.1 PDIS lors d’une plongée sans palier

Galileo va réduire votre niveau de MB actif jusqu’au suivant qui est compatible avec la profondeur actuelle. Lorsque cela se produit, le nouveau niveau actif de MB est affiché continuellement à l’écran. Il n’est plus possible de terminer la plongée avec le niveau de MB fixé au début de la plongée. Lorsque la profondeur du palier de niveau est la même que celle du palier de décompression, monter de 1,5 m audessus fera descendre Galileo à L0.

Avec les configurations d’écran CLASSIC et FULL :

La profondeur du palier PDI est affichée à gauche du temps sans palier, sous le nom PDIS. Dès que vous atteignez cette profondeur lorsque vous remontez, un compte à rebours de 2 minutes apparaît à la place du temps restant pour la plongée sans palier, sous le nom de PDIS TIMER. Vous pouvez vous retrouver dans l’une de ces trois situations : - Vous avez passé 2 minutes à une profondeur de 3 m au-dessus de la profondeur indiquée. Le compte à rebours disparaît, le nom PDIS et la valeur correspondante sont remplacés par l’affichage de PDIS OK, qui vous indique que vous avez effectué le palier PDI. - Vous êtes descendu plus de 0,5 m en dessous du niveau du palier PDI. Le compte à rebours disparaît, et réapparaît de nouveau en commençant à 2 minutes lorsque vous remontez à la profondeur du palier PDI. - Vous êtes remonté plus de 3 m au‑dessus du niveau du palier PDI. Le nom PDIS, la valeur et le compte à rebours sont remplacés par l’affichage de PDIS NO qui indique que vous n’avez pas effectué le palier PDI.

À la fin de la plongée, pendant cinq minutes après avoir atteint la surface, le niveau de

MB actif (réduit) est affiché. Après cinq minutes, Galileo se met en mode surface et revient au niveau de MB préalablement fixé avant la plongée, mais le niveau de MB réduit est enregistré à la quatrième page du carnet de plongée.

Lorsque le palier PDI calculé est à une profondeur supérieure à 8 m, Galileo l’affiche et continue à le faire jusqu’à ce que vous arriviez à la profondeur affichée lors de la remontée. La valeur affichée change lors de la plongée, puisque Galileo suit votre absorption d’azote dans les

8 compartiments, et met à jour la profondeur du PDIS en conséquence, afin de refléter les données optimales à tout moment.

3. Plonger avec Galileo

La manière dont le PDIS est affiché dépend de si vous effectuez une plongée SANS PALIER ou AVEC DÉCOMPRESSION et de la configuration de l’écran.

3. Plonger avec Galileo

- Vous avez passé 2 minutes à une profondeur de 3 m au-dessus de la profondeur indiquée, alors que le compte à rebours est affiché. Le nom PDIS et la valeur correspondante de la séquence MORE sont remplacés par l’affichage dePDIS OK, qui vous indique que vous avez effectué le palier PDI. 66

- Vous êtes descendu plus de 0,5 m en dessous du niveau du palier PDI.

Le compte à rebours disparaît, et réapparaît de nouveau en commençant à 2 minutes lorsque vous remontez à la profondeur du palier PDI. - Vous êtes remonté plus de 3 m au‑dessus du niveau du palier PDI. Le nom PDIS et la valeur correspondante de la séquence MORE sont remplacés par l’affichage de PDIS NO, qui vous indique que vous n’avez pas effectué le palier PDI.

3. Plonger avec Galileo

Aucun avertissement ne sera émis par Galileo en cas de palier PDI non effectué.

Si vous descendez de plus de 0,5 m au‑dessous de la profondeur du palier PDI ou que vous remontez de plus de 3 m audessus de cette profondeur, l’affichage suivra les mêmes règles que celles décrites dans le cas d’une plongée SANS PALIER.

Ceci empêche une confusion possible entre le palier PDI et le palier de décompression. De plus, de manière à éviter les conflits entre le PDIS et un palier de décompression, la profondeur du palier PDI n’est affichée que si elle est au moins 3 m plus profonde que le palier de décompression le plus profond. Dès que vous atteignez cette profondeur lorsque vous remontez, le compte à rebours de 2 minutes commence. Le compte à rebours est maintenant affiché tout à droite de la valeur du PDIS.

3.6.3 PDIS lors de plongées avec niveaux de microbulles

Lorsque vous plongez avec des niveaux de microbulles, le PDIS suit les mêmes règles que celles décrites ci-dessus. Les niveaux de microbulles introduisent cependant des paliers plus précoces et plus profonds que ceux exigés par l’algorithme de base L0. C’est pourquoi l’affichage du PDIS peut être retardé, et pour certaines plongées il est possible qu’il ne soit pas du tout affiché. Ce serait par exemple le cas si vous plongiez à l’air (21 % d’oxygène) avec un niveau de microbulles sur L5.

3. Plonger avec Galileo

C’est une chose importante à prendre en compte pour plonger, parce que la pression atmosphérique qui vous entoure a une influence sur votre absorption et votre élimination d’azote. Au-dessus d’une certaine altitude, l’algorithme de décompression doit changer de manière à prendre en compte les modifications de la pression atmosphérique. Galileo divise les plages d’altitude possibles en 5 catégories : - Classe 0 (non indiquée par l’affichage de l’ordinateur) : depuis le niveau de la mer jusqu’à approximativement 1000 m (point de passage à 905 mbars), - Classe 1 : depuis approximativement 1000 m jusqu’à approximativement 2000 m (point de passage à 815 mbars), Point de passage à 905 mbars

Galileo prend cette altitude en compte automatiquement : il surveille la pression atmosphérique toutes les 60 secondes, même lorsqu’il est éteint, et s’il détecte une baisse de pression suffisante, il effectue les opérations suivantes :

- il s’allume (s’il était éteint), - Il indique la nouvelle plage d’altitude, par des segments noirs dans une forme de montagne stylisée, et, si cela est applicable, la plage d’altitude interdite, - il indique le temps de désaturation, qui dans ce cas est un temps d’adaptation à la nouvelle pression ambiante. Si une plongée est commencée lors de ce temps d’adaptation, Galileo la considère comme une plongée successive, puisque le corps contient de l’azote résiduel.

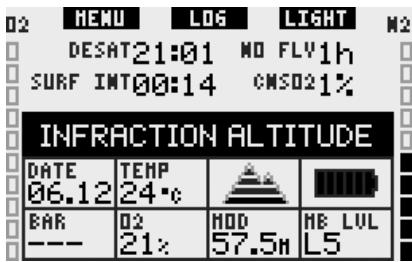

3.7.1 Altitude interdite

Aller en altitude, de même que prendre l’avion après une plongée, expose votre corps à une pression ambiante réduite. D’une certaine façon comme pour le temps d’interdiction de vol, Galileo vous dit quelles plages d’altitude sont sûres après une plongée et lesquelles ne le sont pas. Si vous devez passer en voiture par un col de montagne pour rentrer chez vous après

3. Plonger avec Galileo

Les plages d’altitude interdites sont affichées par des segments gris à l’intérieur de la montagne stylisée. Cela peut être combiné avec les segments noirs qui indiquent l’altitude actuelle. Dans l’exemple ci-dessus, le plongeur est actuellement

à la classe 2 d’altitude, et ne devrait pas atteindre les altitudes situées en classe 4. Galileo possède une alarme d’altitude : si vous devez atteindre une altitude qui d’après Galileo est incompatible avec vos niveaux actuels d’azote résiduel, il vous avertira par une alarme d’altitude (voir section 1.4 pour plus d’informations). 3.7.2 Plongées avec palier de décompression dans les lacs de montagne

! ATTENTION Les plongées en mode profondimètre sont effectuées à vos propres risques. Après une plongée en mode profondimètre, vous devez attendre au moins 48 heures avant d’utiliser les fonctions d’un ordinateur de décompression.

Lorsqu’il est en surface en mode profondimètre, Galileo n’affichera ni le temps de désaturation restant ni la valeur de CNS O2 %. Il affichera cependant un intervalle de surface allant jusqu’à 24 heures et une durée d’interdiction de vol de 48 heures. Cette durée d’interdiction de vol est aussi le temps pendant lequel vous ne pouvez pas revenir en mode ordinateur.

une plongée, il peut être très important de posséder ces informations.

Si la pression atmosphérique est inférieure à 610 mbars (altitude supérieure à 4000 mètres), aucun calcul de décompression n’est effectué par Galileo (mode profondimètre automatique). De plus, le planificateur de plongée n’est pas disponible pour cette plage d’altitude.

Pendant une plongée en mode profondimètre, les informations suivantes sont affichées :

- profondeur actuelle (DEPTH) - temps d’immersion (DIVE TIME) - pression de la bouteille (BAR) - chronomètre (STOPWATCH) “SW”), créera un signet en même temps que le chronomètre sera remis à zéro. Appuyer sur le bouton du milieu (marqué “AVG”), fera créer un signet en même temps que la profondeur moyenne sera remise à zéro. Appuyer sur et maintenir le bouton du milieu lancera le profil de plongée et la fonction de visualisation des images. Si vous appuyez sur et maintenez le bouton de droite (marqué “LIGHT”), l’affichage du compas digital est activé. En plus des informations du compas, cet affichage montre aussi la profondeur et la durée de la plongée. La pression de la bouteille et le chronomètre alternent toutes les 4 secondes dans le coin en bas à droite. Le chronomètre peut de nouveau être remis à zéro en appuyant sur le bouton de gauche. En mode affichage du compas, le bouton du milieu vous permet de prendre un cap pour vous aider à la navigation. Appuyer sur et maintenir ce bouton effacera la prise de cap. L’affichage reviendra au mode profondimètre normal après soit le temps de désactivation automatique, soit que le bouton droit ait été appuyé et maintenu.

- Heure de la journée

- CNS O2 - Profondeur moyenne - Heure de la journée - CNS O2

à zéro du chronomètre

Activation de Retour manuel l’éclairage à l’affichage normal

PROFONDIMÈTRE Appuyer

- Profil de plongée - Image 1 - Image 2 -… - Téléchargement de profils de plongée et organisation d’un carnet de plongée sur PC - Chargement d’images vers Galileo - Chargement de langues - Mise à jour ou mise à niveau du logiciel sur l’ordinateur. De manière à profiter de ces fonctions, vous devez établir une communication infra-rouge entre votre PC et Galileo. Pour établir la communication : - Lancez SmartTRAK sur votre PC - Allumez Galileo - Placez l’interface infrarouge en face du capteur infrarouge de Galileo.

Galileo affichera le symbole

Cliquez sur l’icône RÉGLAGES ORDINATEUR DE PLONGÉE : le PC lit les réglages tels qu’ils sont actuellement configurés dans Galileo et les affiche comme indiqué ci-dessous.

Lorsque toutes les modifications désirées sont effectuées, cliquez sur l’icône ÉCRIRE dans la fenêtre des réglages de l’ordinateur de plongée, pour transférer les modifications vers Galileo. Fermer la fenêtre avant d’avoir cliqué sur ÉCRIRE ou sans avoir attendu que le processus de transfert soit terminé ferait que les modifications ne seraient pas enregistrées.

Cliquez ensuite sur l’icône TRANSFÉRER LES PLONGÉES : un encadré apparaîtra à l’écran, identifiant l’ordinateur à partir duquel les données sont téléchargées, et une barre de progression affichera le statut du transfert.

Une fois que les données sont téléchargées, une fenêtre vous montrera une table listant toutes les plongées, lorsque vous en choisissez une, une autre fenêtre vous affichera tous ses détails. À partir de ces fenêtres, vous pouvez ajouter et éditer vos informations de plongée.

Cela affichera la fenêtre des réglages de Galileo, qui possède divers onglets sur le côté droit.

Cliquez sur l’onglet IMAGES, et vous verrez une fenêtre similaire à celle décrite ci-dessous. Les images qui sont déjà enregistrées dans la mémoire de Galileo seront affichées à l’extrême droite de votre écran. Leur séquence correspond à l’ordre réel de visualisation sur l’écran de Galileo. Cette séquence ne peut être modifiée qu’en supprimant et rechargeant les images. Pour supprimer une image, sélectionnez-la en cliquant dessus et appuyez sur le bouton “SUPPRIMER” sous la prévisualisation. Pour charger des images vers Galileo, utilisez la boîte de dialogue sur la gauche pour chercher sur votre disque dur et localiser les images qui vous intéressent. Après avoir choisi une image, SmartTRAK affiche une prévisualisation en niveaux de gris de celle-ci, telle qu’elle apparaîtra sur Galileo. Vous pouvez ajuster les niveaux de gris à l’aide des curseurs qui se trouvent au-dessus de la prévisualisation, puis cliquez sur les flèches au-dessus pour transférer l’image vers Galileo. Si vous voulez charger des images depuis Galileo vers le PC, choisissez une image et cliquez sur la flèche qui est en dessous dans la fenêtre de prévisualisation.

4. Galileo et SmartTRAK (interface PC)

D’autres langues sont disponibles gratuitement sur www.scubapro-uwatec.com pour Galileo. Pour installer une nouvelle langue sur Galileo, téléchargez cette langue du site Internet SCUBAPRO UWATEC vers votre PC. Avec SmartTRAK, trouvez le fichier de langue sur votre disque dur, puis importez-le en cliquant sur le bouton “IMPORTER UNE LANGUE” et appuyez sur la flèche pour le transférer vers Galileo. Sur le côté droit de l’écran, vous verrez la liste complète des langues qui sont installées sur Galileo. Vous pouvez retirer une langue en cliquant dessus et en cliquant sur le bouton “SUPPRIMER”.

Mise à jour ou mise à niveau du logiciel

 avec décompression – du niveau de la mer à environ 4000 m  sans décompression (mode profon­di­ mètre) – à n’importe quelle altitude Profondeur maximale : 330,5 m ; précision 0,1 m jusqu’à 99,9 mètres et 1 mètre à des profondeurs supérieures à 100 mètres. La précision en pieds est toujours de 1 pied. La précision est supérieure à 2 % ±0,2 m/1 pied. Fenêtre de calcul de décompression : 0,8 m à 120 m Pression ambiante maximale : 34 bars Pression maximale de travail de l’émetteur Smart : 300 bars Compas numérique : - graduation de la mesure : 1° - précision: +/–1°+ 5 % d’angle d’inclinaison (exemple : à 50° d’inclinaison, la précision est de +/–3,5°) - angle d’inclinaison : jusqu’à 80° - rafraîchissement : 1 s Horloge : horloge à quartz, affichage de l’heure, date, durée de la plongée jusqu’à 999 minutes 500 plongées. La durée de vie de la batterie dépend dans la pratique du nombre de plongées par an, de la durée de chaque plongée, de la température de l’eau et de l’usage du compas numérique et de l’éclairage. - Émetteur haute pression : 3 ans ou de 150 à 200 plongées. La durée de vie réelle de la pile dépend du nombre de plongées par an, de la durée de chaque plongée et de la température de l’eau.

être vérifiée tous les deux ans. En-dehors de cela, Galileo est pratiquement sans entretien. De plus, la précision de la mesure de profondeur doit être vérifiée tous les deux ans. Tout ce que vous devez faire est de le rincer soigneusement à l’eau douce après chaque plongée et de changer la pile lorsque cela est nécessaire. Pour éviter les problèmes potentiels avec votre Galileo, les conseils suivants contribueront à vous assurer des années d’utilisation sans problèmes :

- évitez de laisser tomber ou de secouer votre Galileo. - n’exposez pas Galileo à une lumière du soleil intense et directe. - ne rangez pas Galileo dans un contenant étanche, faites toujours en sorte qu’il y ait une ventilation libre. S’il y a des problèmes avec l’activation à l’eau, utilisez de l’eau savonneuse pour nettoyer Galileo et séchez-le soigneusement. Le boîtier de Galileo peut être traité avec de la graisse silicone, mais n’appliquez pas la graisse silicone sur les contacts devant détecter l’eau ! - Ne nettoyez pas Galileo avec des liquides contenant des solvants. - Vérifiez la capacité de la pile avant chaque plongée. - Si l’avertissement de la pile est affiché, remplacez la pile. - si un message d’erreur quelconque apparaît sur l’affichage, portez Galileo chez un distributeur agréé SCUBAPRO UWATEC.

! ATTENTION Nous conseillons de faire remplacer la pile de

Galileo par un distributeur agréé SCUBAPRO UWATEC. Le changement doit se faire avec un soin tout particulier, de manière à empêcher l’eau de pénétrer. La garantie ne couvre pas les dommages dûs à un mauvais remplacement de la pile. Galileo enregistre les informations concernant la saturation des tissus dans une mémoire non volatile, la pile peut donc être remplacée à tout moment entre les plongées sans perte d’informations. Procédure : Pour remplacer la pile, vous avez besoin d’une pièce de monnaie ou de l’outil universel SCUBAPRO, et d’un chiffon propre.

- Un cache de compartiment de la pile qui fuit peut provoquer la destruction de Galileo par fuite d’eau ou le faire s’éteindre sans avertissement préalable. - Ouvrez toujours le compartiment de la pile dans un environnement sec et propre. - N’ouvrez le compartiment de la pile que pour remplacer celle-ci. 1. Séchez Galileo avec un chiffon doux. 2. Dévissez le cache du compartiment de la pile à l’aide d’une pièce de monnaie ou de l’outil spécial.

3. Inspectez le joint torique du cache du compartiment de la pile. Si vous voyez des traces de fuites d’eau, des dégâts

Lorsque vous remplacez le joint torique, vérifiez bien que le nouveau joint est en parfait état et bien lubrifié, et que les surfaces du joint torique, de sa rainure et de sa jointure sont propres de toute poussière ou saleté. 4. Retirez l’ancienne pile et jetez-la d’une manière respectueuse de l’environnement. 5. Vérifiez la polarité de la nouvelle pile. Galileo pourrait être endommagé si vous ne mettez pas correctement en place la pile. Insérez la pile de manière que le côté « + » pointe vers l’extérieur du compartiment. 6. Revissez le couvercle du compartiment de la pile. Tournez le couvercle jusqu’à ce qu’il affleure avec la surface et que la rainure soit alignée avec la marque qui se trouve sur le boîtier. Les dommages provoqués à Galileo du fait d’un mauvais positionnement du couvercle du compartiment de la pile ne sont pas couverts par la garantie.

7. Vérifiez que Galileo fonctionne en l’allumant.

5. Prendre soin de son Galileo

- Après une plongée, Galileo conserve les données de saturation des tissus pendant une heure en surface, jusqu’à désaturation complète. Si vous changez la pile alors qu’il reste du temps de désaturation dans les données de Galileo, les données de saturation ne seront pas perdues, mais Galileo reprendra les dernières données enregistrées. Par conséquent, les données affichées

à l’écran de surface juste après le changement de la pile (temps de désaturation, intervalle de surface, temps d’interdiction de vol et CNS O2) peuvent être différentes de celles qui étaient affichées juste avant le retrait de la pile. - Après avoir remplacé la pile, vous devez régler la date et l’heure.

5.2.2 Changement de la pile de l’émetteur Smart

! ATTENTION Nous conseillons de faire remplacer la pile de l’émetteur par un distributeur agréé

SCUBAPRO UWATEC. Le changement doit se faire avec un soin tout particulier, de manière à empêcher l’eau de pénétrer. La garantie ne couvre pas les dommages dûs à un mauvais remplacement de la pile. Pour de meilleurs résultats, utilisez l’ensemble de pile pour l’émetteur, PN 06.201.920, qui comprend une pile CR2450 et un joint torique pour le capuchon de l’émetteur 26,00 x 2,00 mm.

- Ne touchez jamais la surface métallique de la pile avec des doigts nus. Les deux pôles de la batterie ne doivent jamais être mis en court-circuit. - Un capuchon d’émetteur qui fuit peut provoquer la destruction de celui-ci par fuite d’eau ou le faire s’éteindre sans avertissement préalable. - Ouvrez toujours l’émetteur dans un environnement sec et propre. - N’ouvrez l’émetteur que pour remplacer la pile. Pile de l’émetteur CR2450

2. Séchez l’émetteur avec un chiffon doux. 3. Retirez les 3 vis avec un tournevis cruciforme. 4. Retirez soigneusement le capuchon de l’émetteur. 5. Retirez soigneusement le joint torique du capuchon de l’émetteur. Faites attention à ne pas endommager les surfaces d’étanchéité. 6. Retirez la pile en la tenant des deux côtés. Ne touchez pas les contacts ou les pièces électroniques.

! ATTENTION Si vous remarquez des traces de fuites d’eau, de dégâts ou d’autres défauts sur le joint torique, n’utilisez pas l’émetteur dans cet état pour les plongées à venir. Portez-le chez un distributeur agréé SCUBAPRO UWATEC pour vérification.

7. Mettez toujours un nouveau joint torique lorsque vous remplacez la pile, et jetez l’ancien joint. Vérifiez bien que le nouveau joint torique lubrifié est en parfait état, et que le joint, sa rainure et la surface d’étanchéité de l’émetteur, 79

5. Prendre soin de son Galileo

ainsi que le capuchon de l’émetteur, soient parfaitement exempts de saleté et de poussière. Si nécessaire, nettoyez les pièces avec un chiffon doux. Insérez le joint torique dans sa rainure.

8. Attendez 30 secondes, puis mettez la nouvelle pile en place. Vérifiez que le côté « + » fait face à l’extérieur de l’émetteur. L’émetteur pourrait être endommagé si vous ne mettez pas correctement en place la pile. 9. L’émetteur va maintenant effectuer un test automatique et passer en mode « prêt » après 60 secondes.

Les réparations ou les remplacements effectués pendant la période de garantie ne prolongent pas la durée de cette garantie. Les pannes et les défauts sont exclus de la garantie s’ils sont dûs à : - une usure excessive - des influences extérieures, par exemple des dommages lors du transport, provoqués par des chocs et des coups, l’influence du temps ou autres phénomènes naturels - l’entretien, la réparation ou l’ouverture de l’ordinateur de plongée par toute personne qui ne serait pas agréée pour ce faire par le fabricant - des tests de pression qui ne seraient pas effectués dans l’eau - des accidents de plongée - un mauvais positionnement du couvercle du compartiment de la pile. Pour les marchés de l’Union Européenne, la garantie de ce produit est régie par la législation européenne en vigueur dans chaque état membre de L’U.E. Toutes les demandes de garantie doivent être envoyées à un distributeur agréé SCUBAPRO UWATEC avec une preuve d’achat datée. Consultez www.scubapro-uwatec.com pour trouver le distributeur le plus proche.

Votre instrument UWATEC est fabriqué avec des composants de haute qualité, qui peuvent être recyclés et réutilisés. Les personnes habitants dans l’Union

Européenne peuvent contribuer à la protection de l’environnement et de la santé en renvoyant les produits usagés au point de collecte approprié (selon la directive EU 2002/96/EC) de leur région. Les produits identifiés par ce symbole ne doivent pas être placés dans un container à ordures ménagères.

5. Prendre soin de son Galileo

Graphique de saturation des tissus 55, 61 Graphique vitesse de remontée 47 Heure du jour 36 Horloge alarme
