MODE D'EMPLOI MEDIA DISK FX MEMUP

Feel Design Guide utilisateur Manuel d’instruction MEDIADISK FX Series

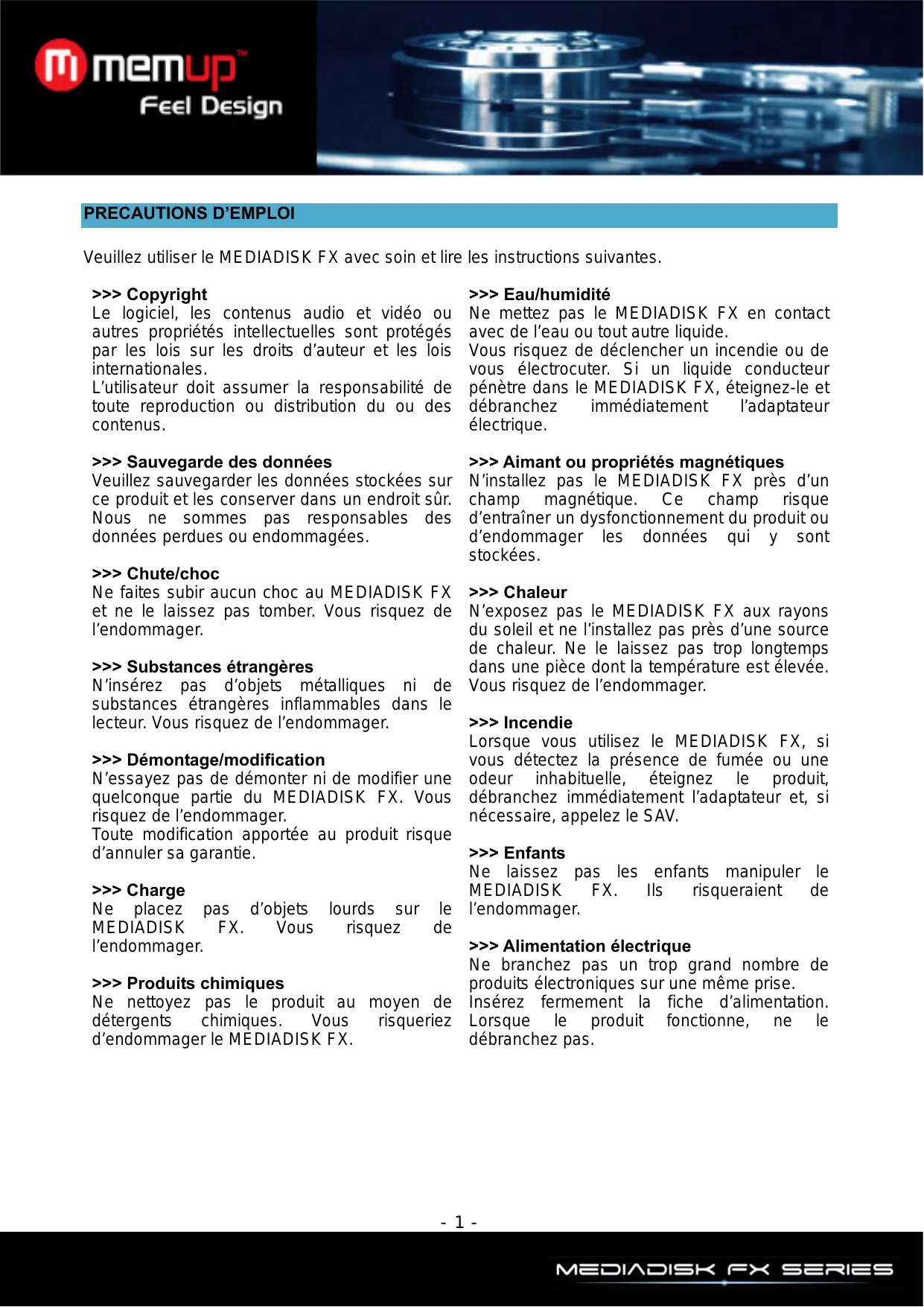

Veuillez utiliser le MEDIADISK FX avec soin et lire les instructions suivantes. >>> Copyright Le logiciel, les contenus audio et vidéo ou autres propriétés intellectuelles sont protégés par les lois sur les droits d’auteur et les lois internationales. L’utilisateur doit assumer la responsabilité de toute reproduction ou distribution du ou des contenus. >>> Eau/humidité Ne mettez pas le MEDIADISK FX en contact avec de l’eau ou tout autre liquide. Vous risquez de déclencher un incendie ou de vous électrocuter. Si un liquide conducteur pénètre dans le MEDIADISK FX, éteignez-le et débranchez immédiatement l’adaptateur électrique. >>> Sauvegarde des données Veuillez sauvegarder les données stockées sur ce produit et les conserver dans un endroit sûr. Nous ne sommes pas responsables des données perdues ou endommagées. >>> Aimant ou propriétés magnétiques N’installez pas le MEDIADISK FX près d’un champ magnétique. Ce champ risque d’entraîner un dysfonctionnement du produit ou d’endommager les données qui y sont stockées. >>> Chute/choc Ne faites subir aucun choc au MEDIADISK FX >>> Chaleur et ne le laissez pas tomber. Vous risquez de N’exposez pas le MEDIADISK FX aux rayons l’endommager. du soleil et ne l’installez pas près d’une source de chaleur. Ne le laissez pas trop longtemps >>> Substances étrangères dans une pièce dont la température est élevée. N’insérez pas d’objets métalliques ni de Vous risquez de l’endommager. substances étrangères inflammables dans le lecteur. Vous risquez de l’endommager. >>> Incendie Lorsque vous utilisez le MEDIADISK FX, si >>> Démontage/modification vous détectez la présence de fumée ou une N’essayez pas de démonter ni de modifier une odeur inhabituelle, éteignez le produit, quelconque partie du MEDIADISK FX. Vous débranchez immédiatement l’adaptateur et, si risquez de l’endommager. nécessaire, appelez le SAV. Toute modification apportée au produit risque d’annuler sa garantie. >>> Enfants Ne laissez pas les enfants manipuler le >>> Charge MEDIADISK FX. Ils risqueraient Ne placez pas d’objets lourds sur le l’endommager. MEDIADISK FX. Vous risquez l’endommager. >>> Alimentation électrique Ne branchez pas un trop grand nombre de >>> Produits chimiques produits électroniques sur une même prise. Ne nettoyez pas le produit au moyen de Insérez fermement la fiche d’alimentation. détergents chimiques. Vous risqueriez Lorsque le produit fonctionne, ne le d’endommager le MEDIADISK FX. débranchez pas.

1. Pour faciliter les recherches de fichiers, il est recommandé de créer trois dossiers nommés

respectivement « musique », « photos » et « films » dans le périphérique externe et de placer les fichiers correspondants dans chaque dossier. Vous pouvez faire votre sélection par support, avec les icônes ou par explorateur, avec l’icône « fichier ».

2. Branchez l'adaptateur AC

3. Appuyez sur [PLAY] pendant 3 secondes sur le panneau avant ou [Power] sur la

télécommande, le MediaDisk s'allume que la LED s'allume

4. Appuyez sur [TV] sur le panneau avant ou [Sortie TV] sur la télécommande pour vérifier les

5. Appuyez sur [Play] nouveau sur la touche pendant 3 secondes (pendant la lecture) pour

l'éteindre, la LED bleue puis disparaissent.

PRÉSENTATION DU PRODUIT

SORTIE Alimentation Port USB FONCTION Connexion à l'alimentation électrique Connexion de tous les périphériques USB : disque dur externe, clé USB, lecteur MP3... Connexion de carte SD HC/MMC Connexion à votre TV à l’aide d’un câble HDMI (non fourni) Connexion à votre TV à l’aide d’un câble Péritel (non fourni) Connexion à votre système Hifi avec un câble coaxial (non fourni) Connexion à votre TV ou à votre système audio à l’aide d’un câble AV composite (fourni) et d’un adaptateur Péritel si nécessaire. Lecteur de carte Sortie HDMI Sortie Péritel Sortie Coaxiale Sortie AV ACCESSOIRES

Adaptateur électrique

Touche de désactivation du son Modifie le mode de sortie vidéo Accès au menu de configuration. Appuyez à nouveau sur la touche pour sortir. Navigation DVD Sous-titre : SRT.SSA.SUB.TXT Sélection du temps de lecture Retour au menu principal Retour au menu précédent Propriétés des fichiers Copier (FAT uniquement) Appuyez sur cette touche pour sélectionner la lecture Rotation de l’image vers le haut Rotation de l’image vers le bas Appuyez sur cette touche pour sélectionner la lecture Touche gauche Touche droite, retour au dernier répertoire Bouton de lecture/pause Stop Diminution du volume

VIDEO MUSIC Augmentation du volume Raccourci vers le menu Vidéo Raccourci vers le menu Musique PHOTO SLOW (RALENTI)

Raccourci vers le menu Photo Pendant la lecture, appuyez sur la touche Slow (Ralenti). L’appareil commence la lecture au ralenti. Il existe trois vitesses sélectionnables : 2×/4×/8×. Appuyez sur la touche ENTER (ENTRÉE) pour revenir à la lecture normale. Saut arrière Saut avant Précédent Suivant

UTILISATION DU PRODUIT

Coaxial mode Assurez-vous que votre système hifi et votre Mediadisk FX soient correctement relies entre eux avec un câble coaxial (non fourni). Branchement d'un câble AV composite Vérifiez que votre Mediadisk FX et votre TV soient correctement reliés grâce à un câble jack/RCA (inclus) et à l'aide de l'adaptateur Péritel si nécessaire. Appuyez ensuite sur la touche [TV SYSTEM] de la télécommande du Mediadisk FX pour sélectionner le mode de sortie AV. Le menu s’affiche à l’écran si l'entrée AV correcte est sélectionnée.

Mode HDMI Vérifiez que votre Mediadisk FX et votre TV soient correctement reliés à l’aide du câble HDMI (non inclus). Appuyez ensuite sur la touche [TV SYSTEM] de la télécommande du Mediadisk FX pour sélectionner le mode de sortie HDMI. Le menu s’affiche à l’écran si l'entrée HDMI correcte est sélectionnée. Mode péritel Assurez-vous que votre MediaDisk FX et la télévision sont correctement branchés avec un câble péritel (non inclus). Puis, appuyez sur [TV SYSTEM] sur la télécommande du Mediadisk FX pour choisir le mode de sortie AV. Le menu apparaît sur la TV si l’entrée AV correcte est sélectionnée.

Port USB Une fois le périphérique USB branché, sélectionnez les dossiers dont vous souhaitez afficher le contenu dans le menu « Explorer » (Explorateur).

Certaines vidéos peuvent être lues au ralenti si le débit est trop élevé (plus de 7Mo/s). En effet, le transfert de données est trop élevé et est limité par la sortie USB et seulement 500MA alimentation est alloué en courant électrique pour l'hôte USB. Lecteur de cartes Une fois la carte mémoire connectée, sélectionnez les dossiers dont vous souhaitez afficher le contenu dans le menu « Card ».

Lorsque vous allumez le Mediadisk FX pour la première fois, le menu principal s’affiche après quelques secondes. Utilisez [] ou [] pour sélectionner le périphérique dans lequel vous souhaitez entrer, puis choisissez le média : « VIDEO » (Vidéos), « MUSIC » (Musique), « PHOTOS » (Photos), « SlLIDE » (Diaporama) ou « EXPLORER » (Explorateur). Menu Video (Vidéo) Appuyez sur [] ou [] pour sélectionner le fichier que vous voulez lire. Confirmez votre sélection en appuyant sur la touche [Enter] (Entrée) pour lire le fichier souhaité. Seuls les fichiers vidéo s’affichent sous le menu « Video » (Vidéo). Les autres fichiers multimédia, tels que les fichiers audio ou les photos, n’apparaissent pas dans ce menu.

Avertissement : il faut quelques secondes au Mediadisk FX pour charger certaines vidéos, comme

par exemple celles dont le débit est élevé. Le chargement de fichiers volumineux peut exiger davantage de temps, en fonction de la longueur et des paramètres du fichier. Certains fichiers multimédia tels que WMV, ASF ou MOV ne peuvent pas être lus sur cet appareil. Certains fichiers AVI ne peuvent pas non plus être lus. Utilisez un convertisseur vidéo afin de convertir ces fichiers dans des formats multimédia spécifiques.

Menu MUSIC Appuyez sur [] ou [] pour sélectionner le menu auquel vous souhaitez accéder. Confirmez votre sélection en appuyant sur la touche [Enter] (Entrée) pour lire le fichier souhaité. Seuls les fichiers audio s’affichent sous le menu « MUSIC ». Les autres fichiers multimédia, tels que les fichiers vidéo ou les photos, n’apparaissent pas dans ce menu. Menu Photo Appuyez sur [] ou [] pour sélectionner le menu auquel vous souhaitez accéder. Confirmez votre sélection en appuyant sur la touche [Enter] (Entrée) pour lire le fichier souhaité. Seuls les fichiers photo s’affichent sous le menu « Photo ». Les autres fichiers multimédia, tels que les fichiers vidéo ou audio, n’apparaissent pas dans ce menu. Menu Slide (Diaporama) Appuyez sur [] ou [] pour sélectionner le menu auquel vous souhaitez accéder. Une fois que vous avez accédé au menu, appuyez sur [] ou [] pour sélectionner le fichier que vous voulez lire. Lors de la confirmation de votre sélection, appuyez sur [Enter] pour lire le fichier souhaité. Explorer (Explorateur) Appuyez sur [] ou [] pour sélectionner le fichier que vous voulez lire. Confirmez votre sélection en appuyant sur la touche [Enter] (Entrée) pour lire le fichier souhaité. Ce menu affiche tous les types de fichiers, ainsi que les différents dossiers du périphérique USB.

CONFIGURATION Appuyez sur la touche [SETUP] (Configuration) de la télécommande du Mediadisk FX. L’interface suivante s’affiche : Configuration générale OSD Lang (Langue OSD) : sélection de la langue d’affichage du MENU DE CONFIGURATION, des informations et des sous-titres des vidéos. Screen Saver (Économiseur d’écran) : commande de l’économiseur d’écran. Rom Version (version Rom) : vérification de la version logicielle. Config. - Audio Downmix (Réduction par mixage) : Audio Out (Sortie audio) : LPCM Output (Sortie LPCM) : Config. - Vidéo TV Display (Affichage TV) : TV Type (Type de TV) : Video Output (Sortie vidéo) : sélection stéréo droite/gauche. sélection de la qualité audio parmi les choix Analog (Analogique)/SPDIF RAW et SPDIF PCM (par défaut). sélection audio haute qualité. commande de l’affichage. commande d’affichage de la norme TV. commande du mode de sortie vidéo. Faites votre choix parmi : Péritel et CVBS (pour sortie AV) / 720p et 1080i (pour sortie HDMI). Config. - Préférences Defaults (Par défaut) : lorsque cette fonction est activée, tous les paramètres sont réinitialisés à leurs valeurs par défaut. Slide Time (Durée diaporama) : intervalle de lecture. Slide mode (Mode diaporama) : sélection du mode de lecture. Remarque : aucun effet de transition n’est disponible avec les formats 720p et 1080i dans le menu Slideshow (Diaporama). Photo Digest (Mode résumé) : passage en mode aperçu ou liste de lecture. Power Resume (Reprise) : Reprendre la lecture à l'endroit même où il s'arrête si vous l'éteignez. Une fois vos préférences sélectionnées, appuyez sur la touche [Setup] pour revenir au menu principal.

Résolution 1920 x 1080i (à balayage entrelacé) CONNECTIONS USB Lecteur de cartes HDD Video Output Audio L/R GENERAL Alimentation Conditions d’utilisation Conditions d’utilisation Dimensions (W/H/D) Poids net USB Port x 1

3,5" HDD (FAT32/NTFS en lecture seule) HDMI / RCA / Péritel HDMI / RCA / Coaxial AC 100~240V - 50~60Hz Approx. 10 W +5°C to +40°C (+36°F to +104°F) 5% to 80% RH L185,5 cm X H162 cm X P4,9 mm Approx. 1400 grs Note: Les caractéristiques et design du produit sont susceptibles d’être changés sans notification. FAQ (FOIRE AUX QUESTIONS) Q : Le produit est sous tension mais rien ne s'affiche ou l'écran tremblote. R : Le mode de sortie vidéo n'est pas correctement configuré. Appuyez sur la touche [TV SYSTEM] (Système TV) de la télécommande pour sélectionner le mode de sortie approprié. Q : Le produit fonctionne bien, mais la vitesse de transfert de données est très lente, pourquoi ? R : Vérifiez la version du port USB de votre ordinateur. Q : Le fichier ralentit lorsqu'il est lu avec le port USB. R : Certains fichiers exigent des ressources considérables, et la lecture de fichiers dont le débit binaire est élevé est limitée par la connexion USB et le transfert de données. Cependant, une fois le fichier copié sur le disque dur, la lecture sera plus fluide.
