STARBOARD EM PANEL - Tableau interactif HITACHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tableau interactif avec écran LCD et tablette graphique intégrée
Marque	HITACHI
Modèle	STARBOARD EM PANEL
Résolution écran LCD	1024 x 768 pixels
Nombre de couleurs	16 777 216
Connectique vidéo	VGA (analogique) et DVI (numérique) – sélection par commutateur
Connectique tablette	USB ou série (RS-232)
Stylet	EM Pen avec pointe sensitive et gomme intégrée ; boutons latéraux programmables
Niveau de pression	Pression détectée sur la pointe du stylet (réglable) et la gomme
Rétro-éclairage	Réglable via OSD
Affichage à l'écran (OSD)	Oui ; langues : anglais, allemand, français, espagnol, italien, japonais
Angle d'inclinaison du socle	18° à 73° par rapport à l'horizontale

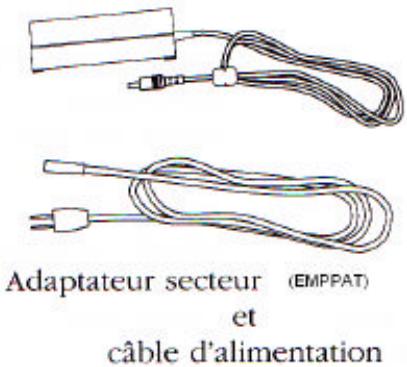

Alimentation	Adaptateur secteur externe
Consommation	Non précisée
Dimensions	Non précisées
Poids	Non précisé
Nettoyage de l'écran	Chiffon doux et sec ; éventuellement légèrement humecté d'eau – pas de détergent
Nettoyage du boîtier	Chiffon doux imbibé de détergent doux dilué dans l'eau
Remplacement de la pointe du stylet	Oui – pointes de rechange fournies ; retrait avec outil annulaire
Sécurité	Ne pas forcer les connexions ; débrancher avant mise sous tension ; utiliser uniquement les câbles fournis

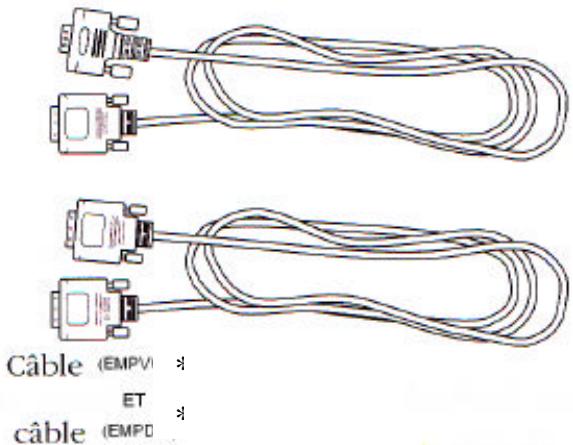

Accessoires fournis	CD-ROM avec pilotes, câbles vidéo (DVI-VGA, DVI-DVI), câble USB et série, adaptateur secteur, EM Pen, pointes de rechange, outil de retrait
Compatibilité système	Windows 95/98/Me/2000/XP (pour connexion série ou USB)

FOIRE AUX QUESTIONS - STARBOARD EM PANEL HITACHI

Comment installer le StarBoard EM Panel pour la première fois ?

Étape 1 : Installez le moniteur : éteignez l'ordinateur, branchez le câble vidéo (VGA ou DVI selon votre carte), l'adaptateur secteur, puis allumez le panneau et l'ordinateur. Le système détecte le moniteur. Insérez le CD fourni si nécessaire.
Étape 2 : Installez la tablette : éteignez l'ordinateur et le panneau. Branchez le câble USB ou série (préférez USB sous Windows 98/Me/2000/XP). Allumez le panneau puis l'ordinateur. Installez le pilote depuis le CD lorsque le système le demande.
Étape 3 : Étalonnez la tablette (voir question dédiée).

Comment étalonner le StarBoard EM Panel ?

Ouvrez le panneau de contrôle de la tablette (Wacom) et sélectionnez l’onglet Étalonnage. Si vous utilisez plusieurs moniteurs, choisissez celui correspondant au StarBoard. Cliquez sur Étalonner. Une fenêtre apparaît : tenez le stylet normalement et cliquez sur les repères dans les coins supérieur gauche puis inférieur droit. Le paramètre s’applique à toutes les applications.

Comment utiliser l’affichage à l’écran (OSD) ?

Appuyez sur le bouton Menu pour ouvrir l’OSD. Utilisez les touches + et - pour naviguer et sélectionner une option, puis Entrée pour accéder au sous-menu. Réglez les paramètres avec +/- et validez avec Entrée. Pour quitter, appuyez sur Menu à nouveau. Les réglages sont automatiquement sauvegardés.

Comment remplacer la pointe du stylet EM Pen ?

Utilisez l’outil en forme d’anneau fourni (situé sous le capuchon du stylet) pour saisir et retirer l’ancienne pointe. Insérez la nouvelle pointe dans le corps du stylet en la poussant fermement jusqu’au blocage. Remplacez-la régulièrement pour éviter d’endommager l’écran.

Que faire si l’écran reste noir ou ne s’allume pas ?

Vérifiez que l’adaptateur secteur est branché et que le voyant d’alimentation est allumé. Assurez-vous que le câble vidéo est correctement connecté et que le commutateur analogique/numérique (VGA/DVI) est en position correspondant à votre carte graphique. Redémarrez l’ordinateur. Si le problème persiste, testez avec un autre câble ou une autre source vidéo.

Comment nettoyer l’écran et le boîtier du StarBoard EM Panel ?

Pour l’écran, utilisez un chiffon doux et sec ; si nécessaire, humidifiez-le légèrement avec de l’eau. N’utilisez jamais de détergent. Pour le boîtier, un chiffon doux imbibé d’un détergent doux (type liquide vaisselle) dilué dans l’eau convient. Évitez les solvants comme l’alcool ou le benzène.

Puis-je utiliser le StarBoard EM Panel avec un autre moniteur ?

Oui, vous pouvez l’utiliser en configuration multi-écrans (miroir, étendu ou indépendant). Vous aurez besoin soit de deux cartes graphiques, soit d’une carte à double sortie. Configurez l’affichage dans les paramètres de votre système d’exploitation.suit la documentation de votre carte vidéo.

Quels câbles utiliser pour la connexion vidéo et USB/série ?

N’utilisez que les câbles fournis avec le StarBoard EM Panel. Pour la vidéo : câble DVI→VGA (pour VGA) ou DVI→DVI (pour DVI). Pour la tablette : câble USB rond ou câble série rond. Ne forcez jamais les connexions ; vérifiez l’orientation et l’intégrité des broches.

Comment régler l’inclinaison du socle ?

Tirez sur le levier de réglage situé sous le socle pour libérer le mécanisme, inclinez l’écran à l’angle souhaité (entre 18° et 73°), puis relâchez le levier pour bloquer. Attention à ne pas vous coincer les doigts. Pour le transport, replacez toujours le socle en position basse (18°).

Que faire si la pointe du stylet est usée ou abîmée ?

Remplacez-la immédiatement par une pointe neuve (fournie dans le coffret). Une pointe usée peut rayer la pellicule protectrice de l’écran. Utilisez l’outil en forme d’anneau pour retirer l’ancienne pointe et insérez la nouvelle fermement. Veillez à ce que les enfants ne mordent pas la pointe, car elle pourrait se détacher.

MODE D'EMPLOI STARBOARD EM PANEL HITACHI

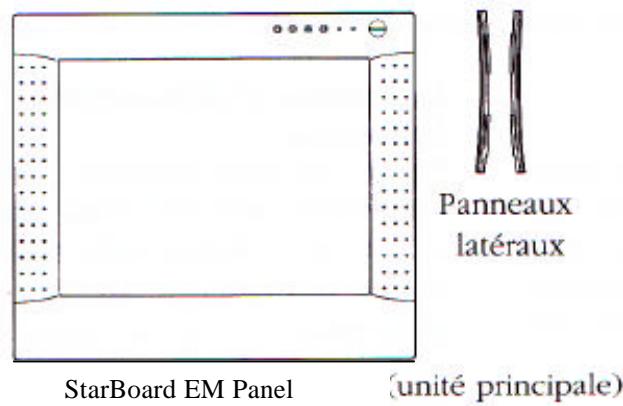

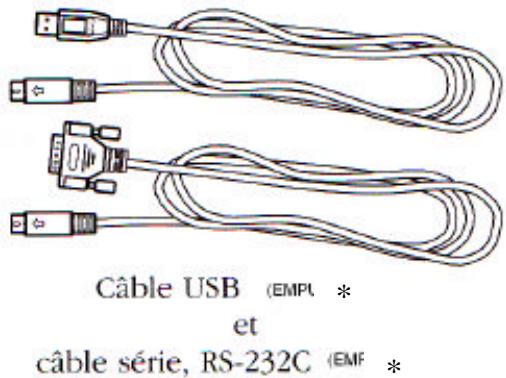

Vous trouvez dans le coffret les éléments suivants :

TarBoard EM Panel CD comprend le logiciel pilote.

Remarques :

Les illustrations ne sont pas affichées en grandeur nature.

Certains coffres comprennent un CD-ROM supplémentaire regroupant les différents logiciels fournis. Pour installer ces applications, insérez le CD-ROM dans votre lecteur de CD-ROM. Si le menu d'utilisation du logiciel ne s'affiche pas, cliquez deux fois sur l'icone Installer du CD, puis suivez les instructions affichées.

Conservez la boîte d'emballage pour le stockage ou l'envoi éventuel du StarBoard EM Panel.

Le moniteur LCD et la fonction radar de tablette font office de périphérique d'entrée et de sortie intégré. La résolution LCD est de 1024x768 pixels et de 16 777 216 couleurs. Le radar de tablette indique les coordonnées du stylet, sa pression et les informations concernant le bouton lésral et la gomme.

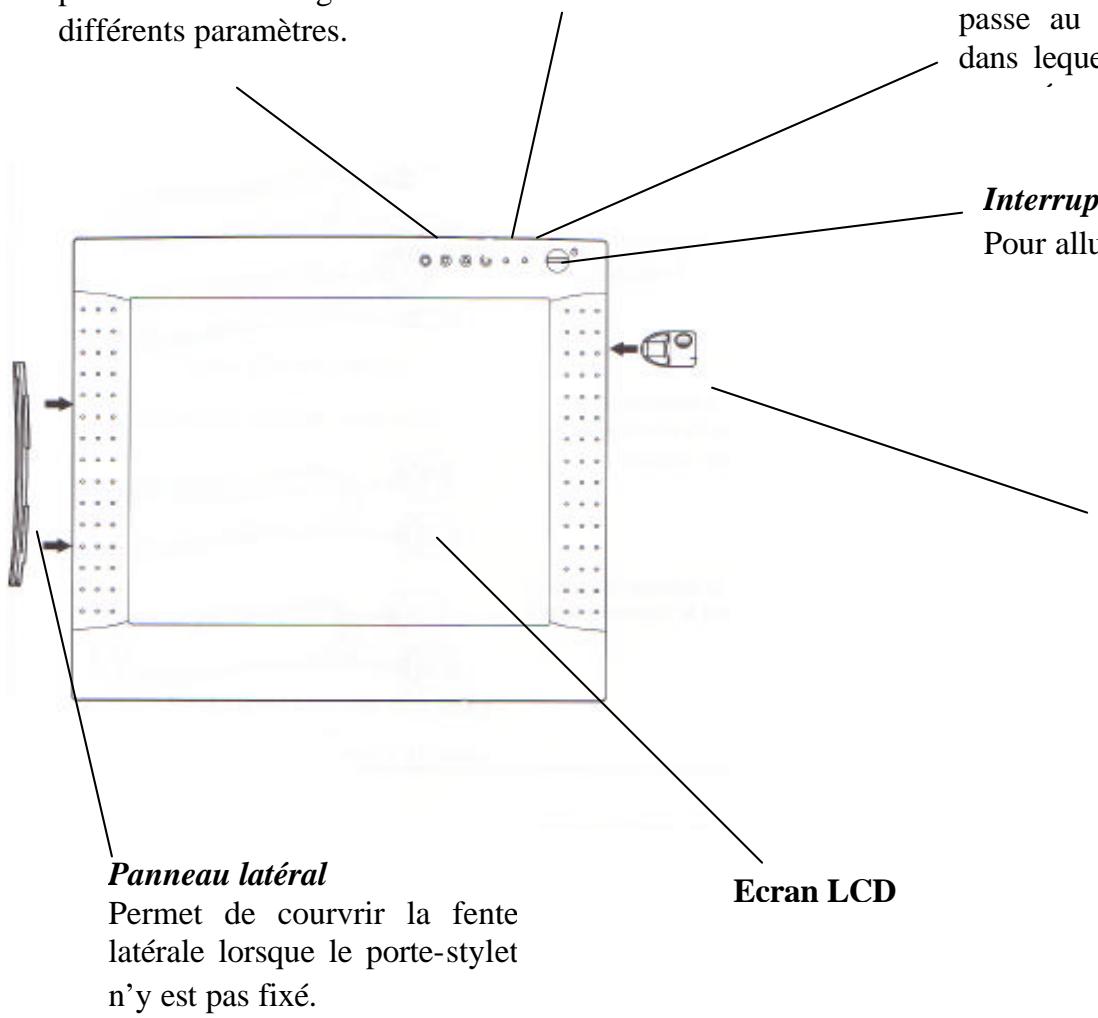

Commandes de l'affichage à l'écran (OSD)

Ces commandes vous permettent de régler différents paramètres.

Indicateur d'état lumineux

Passe au vert lorsque vous appuyez sur la pointe du stylet ou sur un bouton latéral, ou lorsque la gomme se trouve approximativement de l'écran LCD.

Indicateur d'alimentation lumineux

Passe au vert lorsque le StarBoard EM Panel et l'ordinateur sont tous les deux sous tension et qu'un signal vidéo est reçu.

Passe à l'orange lorsque votre ordinateur se met en route et s'il passe au mode d'économie d'écran dans lequel chaque signal vidéo n'est

Interrupteur de mise sous tension

Pour allumer ou éteindre l'appareil.

Porte-stylet

Peut être libre ou fixé à l'appareil. Lorsqu'il est fixé sur le côté de l'appareil, ce support peut être déplacé vers le haut et vers le bas le long du corps de l'appareil. Vous pouvez faire pivoter le porte-stylet et le fixer sur le côté gauche de l'appareil.

Lorsqu'une image immobile est affichée pendant une longue période sans aucun rafraîchissement de l'écran, un phénomène de rémanence à l'extinction est possible pendant une courte durée.

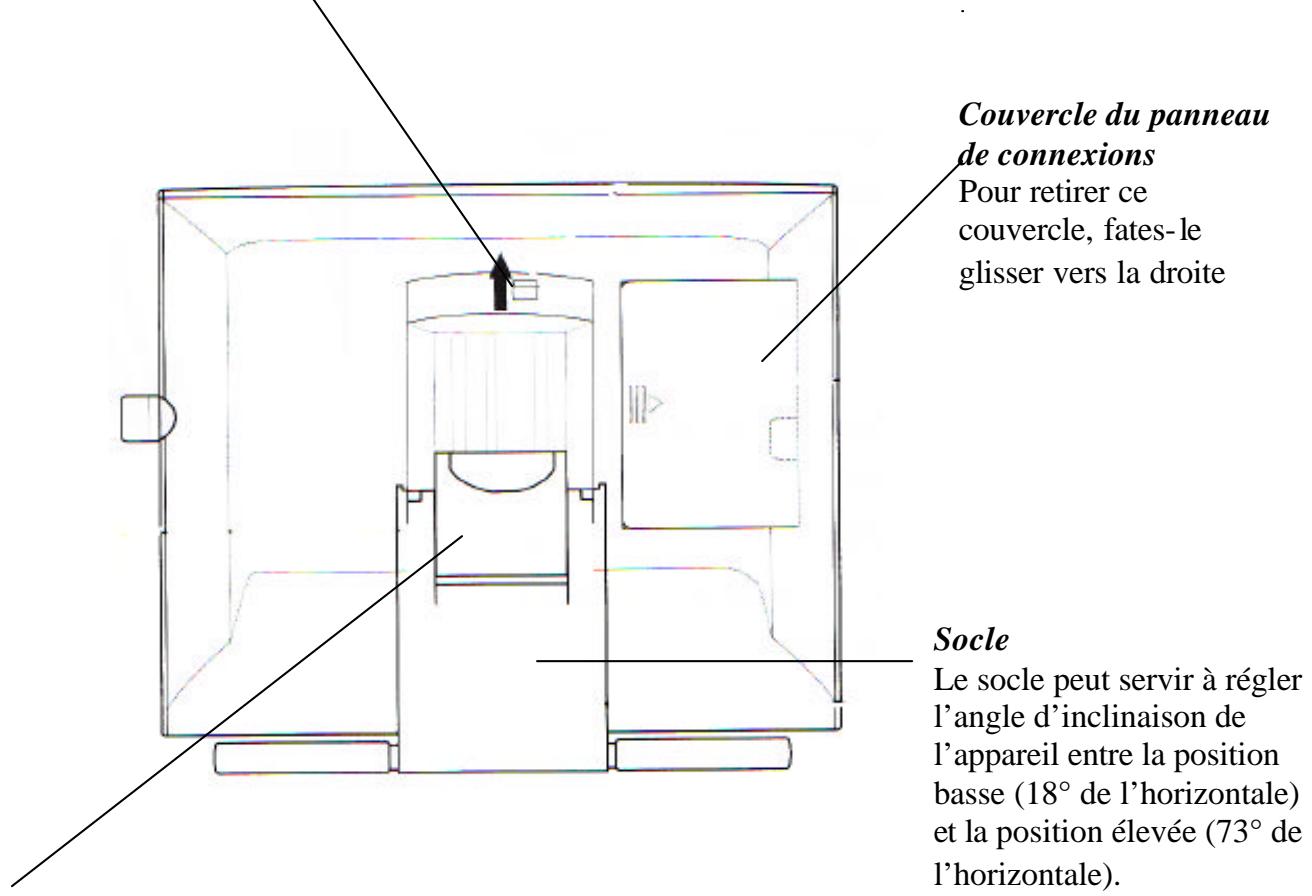

Lever de réglage du socle

Tirez sur ce levier pour régler le socle et relâchez-le pour caler le socle.

Attention

Évitez de vous coincer les doigts dans l'espace situé dans la partie mobile du socle.

Socle

Le socle peut servir à régler l'angle d'inclinaison de l'appareil entre la position basse (18° de l'horizontal) et la position élevée (73° de l'horizontal).

Important: veillez à régler l'angle d'inclinaison du socle sur sa position basse avant d'emballer le StarBoard EM Panel. Si vous ne fermez pas le socle, le mécanisme à crans risque d'être endommagé pendant le transport et le stockage du matériel. Ne soulevez pas l'appareil par son socle; ceci risquerait en effet d'endommager le mécanisme du socle. Pour soulever ou déplacer l'appareil, prenez-le toujours par son boîtier principal.

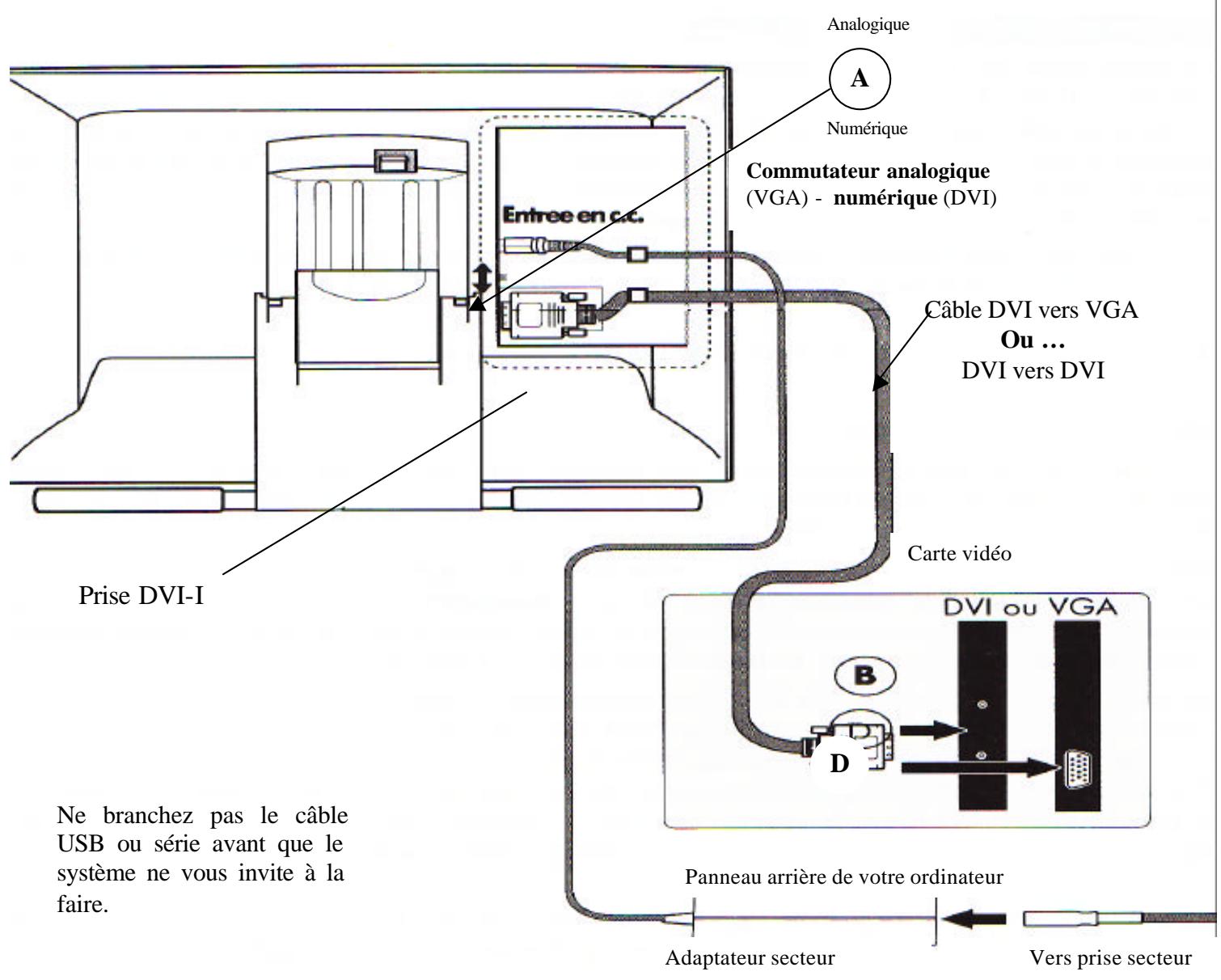

SCHEMA De câblage du moniteur LCD

StarBoard EM Panel (panneau arrêté)

Attention !

N'utilisez que les câbles fournis avec StarBoard EM Panel; l'emploi d'un câble inadéquat risque en effet d'endommager l'appareil.

Vérifier que votre carte graphique compte bien une prise VGA ou DVI et que vous avez correctement réglé le commutateur analogique (VGA) - numérique (DVI) StarBoard EM Panel pour la carte graphique que vous utilisez. L'emploi d'une carte video inadéquate risquerait en effet d'endommager StarBoard EM Panel.

Ne branche ou ne débranche en aucun cas le cable vidéo ou le cable d'alimentation lorsque Cintiq ou l'ordinateur sont sous tension; vous risqueriez en effet d'endommager l'écran LCD ou la carte vidéo de l'ordinateur.

N'utilisez pas un taux de rafraîchissement supérieur à 75Hz; ceci risque en effet de provoquer la surchauffe de l'écran LCD, voire d'entraîner des déteriorations définitives.

Installation du moniteur LCD

Vous pouvez utiliser le StarBoard EM Panel seul ou conjointement avec un autre écran tel qu'un moniteur CRT ou un projecteur LCD. Pour utiliser le StarBoard EM Panel avec un autre écran, vous avez besoin de deux cartes graphiques ou d'une carte graphique dotée de double sortie. Selon les possibilités de votre carte vidéo et de votre système d'exploitation, vous pouvez configurer le StarBoard EM Panel en tant que moniteur en miroir ou complémentaire ou en tant que moniteur indépendant. Consultez la documentation de votre carte vidéo pour plus d'informations sur ses possibilités.

Pendant la première étape de l'installation, vous devez installer le StarBoard EM Panel en tant que moniteur de votre système ; reportez-vous au Schéma de câblage du moniteur LCD à la page suivante, pour effectuer le branchement des câbles.

Important: ne branchez pas le cable de données USB ou série avant que le système ne vous invite à le faire.

Mettez votre ordinateur hors tension

Attention: ne branchez ou ne débranchez en aucun cas le cable vidéo ou le cable d'alimentation lorsque le StarBoard EM Panel ou l'ordinateur sont sous tension; vous risqueriez en effet d'endommager l'écran ou la carte vidéo. - Déterminez si votre ordinateur est doté d'une connexion analogue (VGA) ou numérique (DVI). Réglez alors le commutateur analogique (VGA) - numérique (DVI) suivant la carte vidéo que vous utilisez. Poussez le commutateur vers le haut pour une connexion analogique (VGA) ou vers le bas pour une connexion numérique (DVI). - Choisissez le cable vidéo qui correspond à la carte vidéo que vous utilisez. Si vous effectuez une connexion à la carte VGA, utilisez le cable DVI vers VGA. (Notez que le connecteur analogique (VGA) compte 15 broches). Si vous effectuez une connexion à une carte DVI, utilisez le cable DVI vers DVI. Branchez une extrémité du connecteur DVI au StarBoard EM Panel et l'autre sur la carte vidéo de l'ordinateur. Veillez à serrer les vis à ailettes des connecteurs. Si votre ordinateur ne compte qu'une seule prise vidéo, vous devez débrancher moniteur. - Connectez l'adaptateur secteur au StarBoard EM Panel. Raccordez ensuite le cable d'alimentation de l'adaptateur secteur, puis branchez l'adaptateur sur une prise secteur. - Allumez le StarBoard EM Panel. L'indicateur d'alimentation s'éclaire alors. - Mettez ensuite votre ordinateur sous tension. (Sous Windows, si l'assistant Ajout de nouveau matériel s'affiche, suivez les instructions à l'écran en veillant à sélectionner les options par défaut).

Remarque : Sous Windows, un profil de couleurs StarBoard EM Panel sera ajouté au système de gestion des couleurs de votre ordinateur pendant cette installation. Si le système vous demande de préciser l'emplacement des fichiers du moniteur StarBoard EM Panel, insérez le CD du StarBoard EM Panel dans le lecteur de CD-ROM, puis suivez les instructions d'installation du logiciel du moniteur. Veuillez ensuite sélectionner le profil StarBoard EM Panel à utiliser dans les Propriétés d'affichage du panneau de configuration du système.

Installation de la tablette

Une fois l'installation du moniteur ICD et la configuration de ses paramètres terminées, vous devez procéder au branchement des cables de la tablette StarBoard EM Panel et à l'installation du logiciel pilote du StarBoard EM Panel. Lors de l'installation de la tablette StarBoard EM Panel, reportez-vous au schéma de câblage de la tablette.

• Commencez par éteindre votre ordinateur puis le StarBoard EM Panel.
• Pour une installation USB : branche l'extrémité ronde du cable USB du StarBoard EM Panel dans le port du StarBoard EM Panel intitulé USB, puis branchez son autre extrémité dans un port USB disponible de votre ordinateur.

Important: N'utilise aucune cable que le cable USB du StarBoard EM Panel et veillez à choisir le bon cable et à la brancher dans le bon port. Si vous ne parvenez pas à brancher le cable ne forcez pas l'introduction du connecteur dans le port. Vérifiez plutôt qu'aucune de ses broches n'est pliée et que vous avez choisi le bon cable et le bon port.

• Pour une installation série : branchez l'extrémité ronde du cable série du StarBoard EM Panel dans le port du StarBoard EM Panel intitulé | O | O, puis branchez son autre extrémité dans un port série disponible de votre ordinateur. Si vous ordinateur fonctionne sous Windows 98, Me, 200 ou XP, On vous conseille d'employer une connexion USB pour l'interface de la tablette.

Important : n'utilisez aucun autre câble que le câble série StarBoard EM Panel et veillez à choisir le bon câble et à le brancher dans le bon port. Si vous ne parvenez pas à brancher le câble, ne forcez pas l'introduction du connecteur dans le port. Vérifiez juste qu'aucune de ses broches n'est pliée et que vous avez choisi le bon câble et le bon port.

• Au dos de la tablette StarBoard EM Panel, faites passer les trois câbles dans les guides-câbles, puis faites glisser le couvercle du panneau de connexion au-dessus des prises de câble pour le remettre en place. N'omettez pas cette étape, car ce couvercle réduit le risque de débranchement accidentel des câbles.
• Selon votre système d'exploitation et l'interface de tablette que vous utiliserez (USB ou série), consultez notamment les instructions d'installation de logiciel.

Installation du logiciel de la tablette pour windows avec connexion USB

Pour installer la tablette StarBoard EM Panel:

• Allumez le StarBoard EM Panel puis votre ordinateur, connectez-vous et laissez au système d'exploitation le temps de se charger complètement. Le StarBoard EM Panel s'enregistre alors automatiquement comme périphérique USB;

Pour les utilisateurs de Windows 98 : l'assistant Ajout de nouveau matériel s'affiche.

Suivez les instructions en sélectionnant les options par défaut. Si un message vous le demande, insérez le CD de Windows 98, puis cliquez sur OK. Entrez ensuite l'emplacement des fichiers CAB de Windows (ex. : d:\win98). Notez que les fichiers peuvent se trouver sur leur disque dur, dans le dossier c:\windows\options\cabs.

• Insérez le CD de la tablette StarBoard EM Panel dans votre lecteur de CD-ROM; le menu StarBoard EM Panel devrait alors apparaître automatiquement. Si ce menu ne s'affiche pas, cliquez deux fois sur l'icône Installer (située sur le CD). Cliquez sur le bouton Installer StarBoard EM Panel, puis suivez les instructions qui s'affichent pour installer le logiciel pilote.
• Enregistrez votre tablette lorsque le logiciel vous invite à le faire.
• Vous devez maintenant étalonner la tablette pour pouvoir aligner la position du curseur à l'écran sur la position de l'EM Pen. (Voir Étalonnage de StarBoard EM Panel).

Installation du logiciel de la tablette pour windows avec connexion série

Si votre système fonctionne sous Windows 95 ou NT 4.0 (SP-3), suivez les instructions de cette section pour installer la tablette en tant que périphérique série. Si votre ordinateur fonctionne sous Windows 98, Me, 2002 ou XP, Hitachi Software vous conseille d'employer une connexion USB pour l'interface tablette. Toutefois, si vous optez tout de même pour une connexion série, reportez-vous aux instructions de cette section. Pour installer la tablette StarBoard EM Panel:

• Allumez le StarBoard EM Panel puis votre ordinateur, connectez-vous et laissez au système d'exploitation le temps de se charger complètement.
• Installation Plug and Play. Si l'assistant Ajout de nouveau matériel s'affiche, suivez les instructions à l'écran tout en sélectionnant les options par défaut. Lorsqu'un message vous demande de fournir les fichiers du pilote, insérez le CD de la tablette StarBoard EM Panel dans le lecteur CD-ROM de votre ordinateur. Si un message vous demande d'indiquer l'emplacement des fichiers du pilote, CHOISSEZ L'option Lecteur de CD-ROM. Une fois la phase de l'Assistant Ajout de nouveau matériel terminée, cliquez sur Terminer, puis procédez à l'installation du calculi pirote EM Panel ci-dessous.
• Installation manuelle. Si l'Assistant Ajout de nouveau matériel ne s'affiche pas, insérez le CD de la tablette StarBoard EM Panel dans le lecteur CD-ROM, puis procédez à l'installation du logiciel pilote StarBoard EM Panel ci-dessous.
• Installation du logiciel pilote StarBoard EM Panel ; Le menu d'installation du StarBoard EM Panel s'affiche automatiquement. Si ce menu ne s'affiche pas, cliquez deux fois sur l'icône Installer (située sur le CD). Sélectionnez StarBoard EM Panel comme tablette et le bouton Série ou ADB comme type d'interface ; le menu StarBoard EM Panel apparait alors à l'écran. Cliquez sur le bouton Installer StarBoard EM Panel, puis sur Continuer pour lancer l'installation du logiciel. Suivez les instructions à l'écran pour terminer l'installation du logiciel pilote.
• Enregistrez votre tablette lorsque le logiciel vous invite à le faire.
• Une fois l'installation du pilote terminée, assurez-vous que vous pouvez utiliser votre EM Pen sur la tablette pour déplacer le curseur à l'écran.
• Vous devez maintenant étalonner la tablette pour pouvoir aligner la position du curseur à l'écran sur la position de l'EM Pen. (Voir Étalonnage de StarBoard EM Panel).

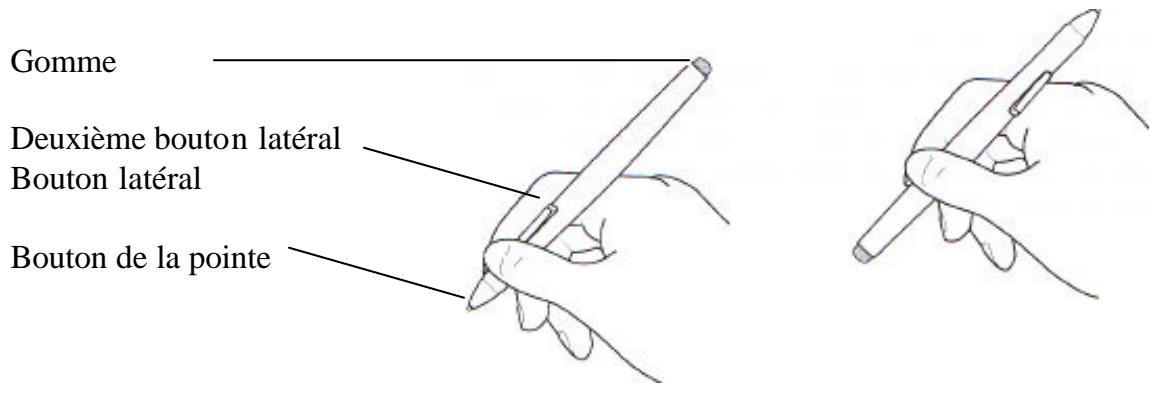

Utilisation du STYLET EM PEN

Tenez l'EM Pen comme vous tiendriez un crayon et de manière à pouvoir accéder facilement au bouton latéral avec l'index ou le pouce, sans que vous ne puissiez toutefois appuyer dessus accidentellement lorsque vous dessinez.

Pointe du stylet

Lorsque la pointe du stylet est à proximité de la zone active (5mn), la tablette indique :

• Les coordonnées x et y de la pointe du stylet
• La pression appliquée sur la pointe du stylet
• Si le bouton de la pointe est activé ou non.

Lorsque vous exercez une pression sur la pointe du stylet, le bouton de la pointe est activé et le stylet simule alors un click sur le bouton de la souris. La pression du click de la pointe peut s'ajuster dans le panneau de contrôle de la tablette StarBoard EM Panel.

Gomme

Pour utiliser la gomme, retournez l'EM Pen. Lorsque la gomme est à proximité de la zone active, la tablette indique les coordonnées x et y et la pression appliquée à la gomme.

Vous supportez vous servir de la gomme en tant que gomme ou lui affecter une autre fonction, selon l'application utilisée. La tablette différencie le bouton de la pointe du bouton de la gomme.

Bouton létal et second bouton latéral

Ces boutons sont programmables et servent à effectuer les mêmes fonctions de clic et de double-clic que le bouton de la pointe. Ces boutons sont activés lorsque vous appuyez dessus et sont sinon inactifs.

Nettoyage

Pour nettoyer l'enveloppe du StarBoard EM Panel, utilisez un chiffon doux imbibé de détergent doux (tel que du produit à laver la vaisselle) dilué dans de l'eau. N'utilisez pas de diluant, de benzine, d'alcool ou d'autres solvants pour nettoyer l'enveloppe de l'appareil ou l'EM Pen.

Pour nettoyer la surface de l'écran, utilisez un chiffon doux et sec. Au besoin, humectez légèrement le chiffon avec de l'eau, puis recommencez l'opération. Pendant le nettoyage, n'exercez qu'une pression légère sur la surface de l'écran et ne la mouillez pas (humectez-la seulement). N'utilisez pas de détergent pour nettoyer la surface de l'écran; cela risquerait en effet d'endommager la pellicule protectrice de l'écran. Veuillez noter que ce type de dommage n'est pas couvert par la garantie du fabricant.

Remplacement de la pointe du stylet

La pointe du stylet finira par s'user à la suite d'une utilisation normale. Lorsqu'elle devient trop courte, remplacez-la par l'une des pointes de rechange fournies avec votre EM Pen.

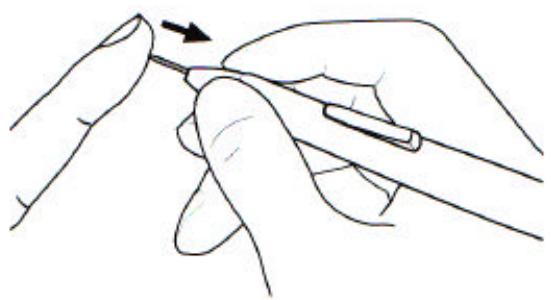

Pour enlever la pointe usagée :

Saisissez-la à l'aide de l'outil en forme d'anneau avec notre EM Pen, puis retirez-la du stylet.

Pour insérer une nouvelle pointe :

Faites-la glisser tout droit dans le corps du stylet. Poussez fermement la pointe jusqu'à ce qu'elle se bloque. La nouvelle pointe glissera dans la position correcte.

Si la pointe du stylet s'use ou devient angulaire, elle risque d'endommager la pellicule protectrice de la surface de l'écran du StarBoard EM Panel. Pour éviter toute déterioration, nous vous conseillons de remplacer la pointe du stylet de façon périodique.

Avertissement : veillez à ce que vos enfants n'aient pas la pointe de l'EM Pen. En effet, cette pointe risque de se détacher accidentellement si un enfant mord la pointe du stylet.

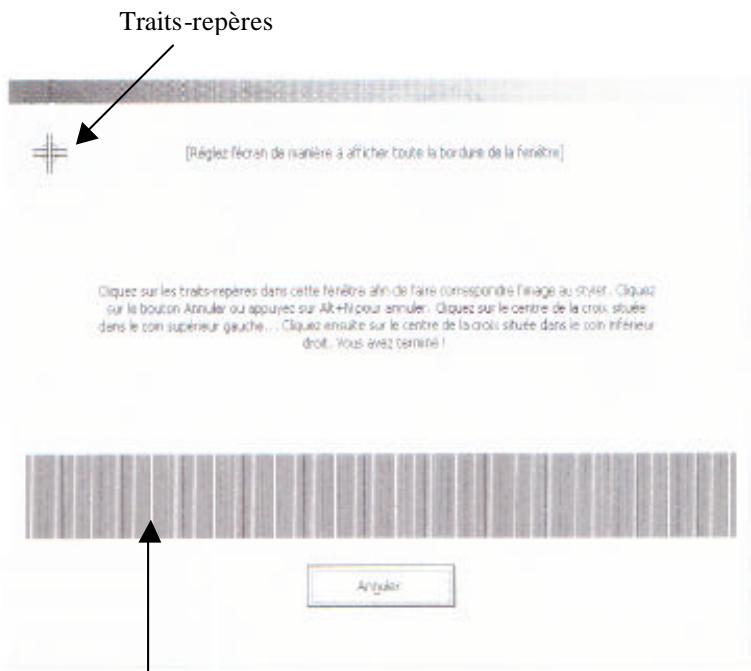

Etalonnage de CINTIQ

Vous devez étalonner le StarBoard EM Panel pour aligner la position du curseur à l'écran sur celle de l'EM Pen sur l'écran de la tablette. Vous pourrez ainsi ajuster la parallaxe créée par la surface en acrylique. StarBoard EM Panel tente, par défaut, de repérer le moniteur doté de la (Meilleure résolution (par ex. 1024 x 768)) et s'adapte à ce moniteur. Une fois le StarBoard EM Panel configuré dans sa position de travail, suivez la procédure suivante pour étalonner la tablette.

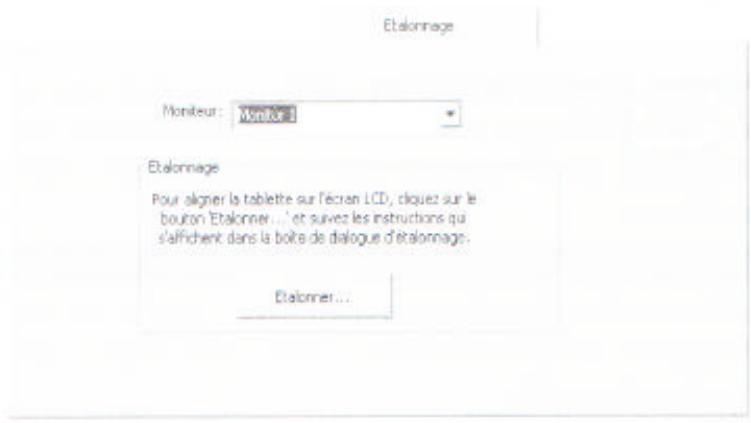

• Dans le Panneau de contrôle de la tablette Wacom, sélectionnez l'onglet Étalonnage.
• Si vous utilisez plusieurs moniteurs, sélectionnez le Moniteur qui correspond au StarBoard EM Panel. (L'option de moniteur peut varier d'une plate-forme à l'autre.)
• Cliquez sur le bouton Étalonner... pour afficher la fenêtre d'étalonnage du moniteur. Tenez le stylet comme vous le feriez normalement et utilisez la pointe du stylet pour cliquer sur les traits-repères du coin supérieur gauche.
• Cliquez ensuite sur les traits-repères qui apparaissent dans le coin intérieur droit.

Remarque : le paramètre d'étalonnage s'applique à toutes les applications.

Motif de réglage de la phase et de l'horloge (VGA seulement)

Réglage du moniteur LCD

Réglage d'usine : pour permettre au StarBoard EM Panel d'afficher des images d'une qualité optimale en fonction du signal entrant, l'appareil a été programmé à l'aide de différents modes d'affichage standard représentant des réglages par défaut.

Réglage Auto : lorsque le StarBoard EM Panel reçoit un signal ne correspond pas à un mode d'affichage par défaut et que la fréquence horizontale est comprise entre 28 et 64kHz et la fréquence verticale entre 48 et 75Hz, une fonction de réglage automatique règle automatiquement les positions verticales et horizontales, la phase de l'horloge. Cette fonction n'est que pour un fonctionnement VGA.

Paramètres de l'utilisateur : lorsque vous définissez manuellement l'affichage à l'aide de la fonction d'affichage à l'écran (OSD), les paramètres sont enregistrés dans le StarBoard EM Panel et seront utilisés chaque fois que cet appareil reçoit un signal similaire. Cette fonction existe dans tous les modes d'affichage.

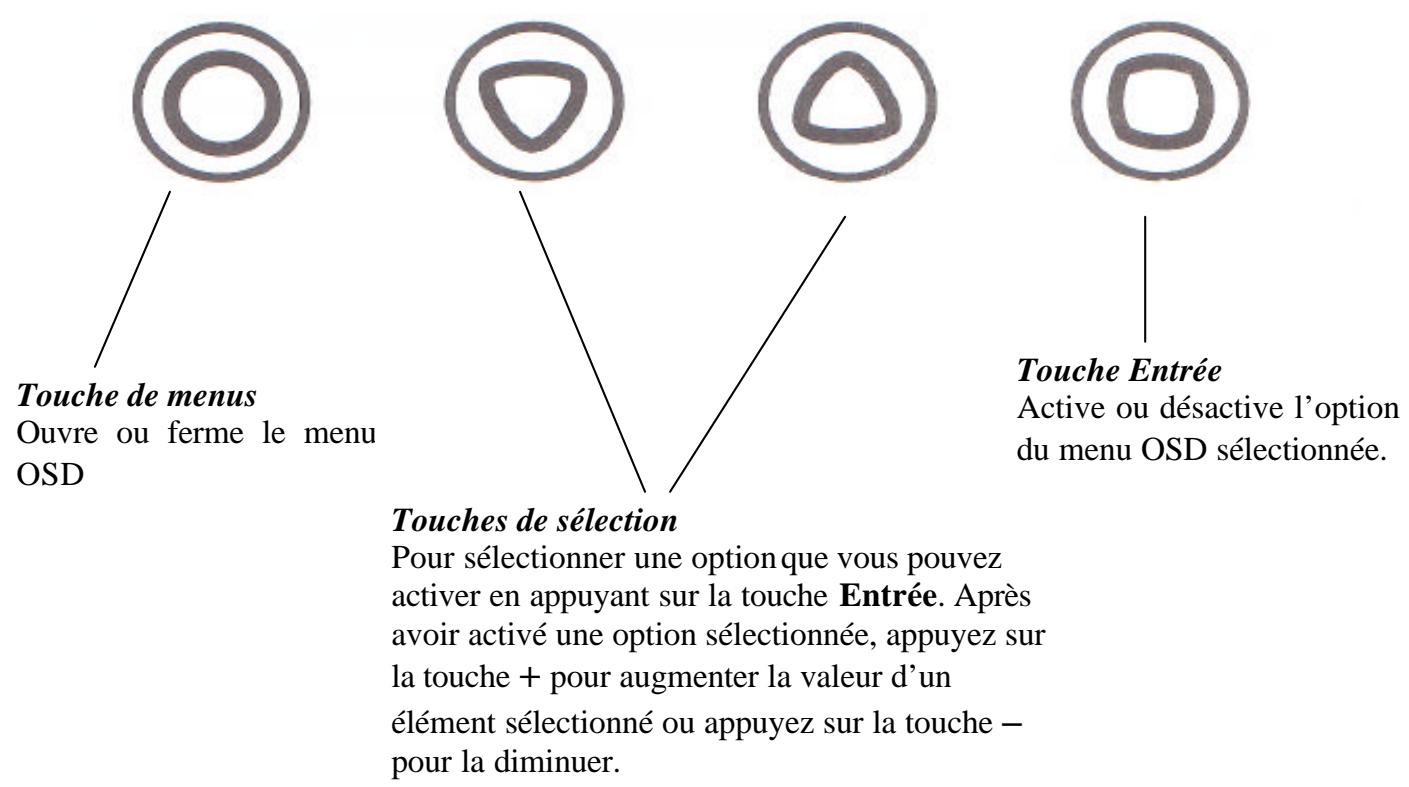

Le StarBoard EM Panel est doté d'une fonction d'affichage à l'écran. La fonction OSD vous permet de régler et d'optimiser différents paramètres à l'aide d'une simple touche. Les commandes OSD se situent à l'avant de l'appareil.

Le principe de base d'utilisation de l'OSD est le suivant :

• Appuyez sur la touche de menus pour ouvrir le menu OSD principal.
• Utilisez les touches + ou - pour sélectionner une option. Une fois l'option désirée mise en surbrillance, appuyez sur la touche Entrée. Les paramètres en cours et le sous-menu de réglage de cette option apparaissent alors.
• Utilisez les touches + ou - pour régler les paramètres de l'option.
• Une fois les modifications désirées effectuées, appuyez sur la touche Entrée pour les enregistrer. Pour quitter le menu, appuyez sur la touche menu.

Remarque : les paramètres sont automatiquement enregistrés lorsque vous fermez le menu OSD.

Lorsque vous ouvrez l'affichage à l'écran (OSD), les options de menu suivantes s'affichent sous forme d'icônes :

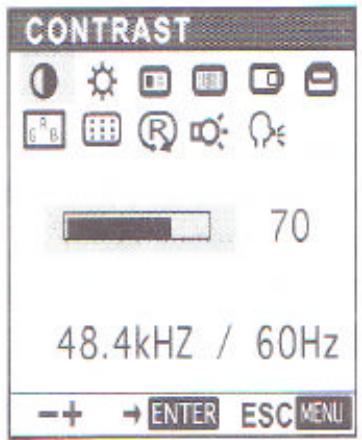

Contraste permet d'augmenter ou de diminuer le contraste de l'image.

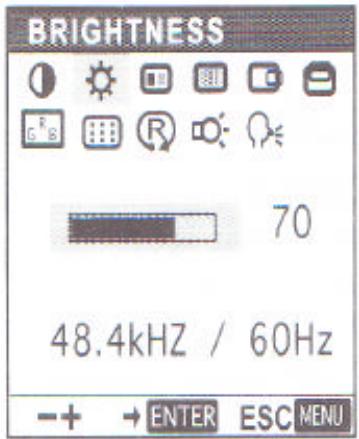

Luminosité

permet d'augmenter ou de diminuer la luminosité de l'image.

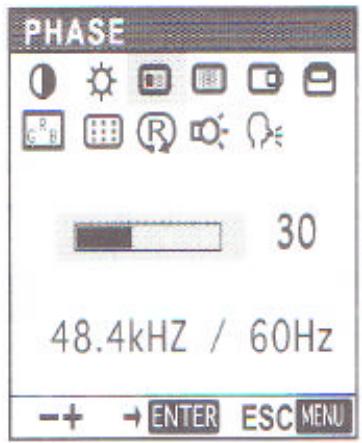

Phase (VGA seulement) permet de réduire ou d'éliminer entièrement les lignes de déformation horizontale. Pour effectuer un réglage automatique, choisissez l'option Restaur.

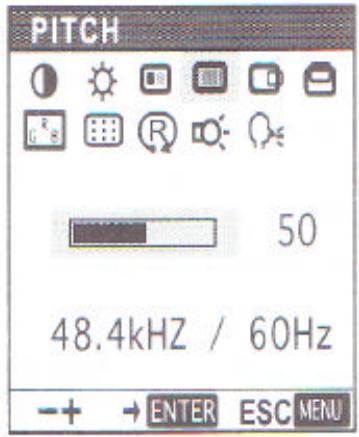

Horloge (VGA seulement) Permet de réduire ou d'éliminer entièrement les lignes de déformation verticale. Pour effectuer un réglage automatique, choisissez l'option Restaur.

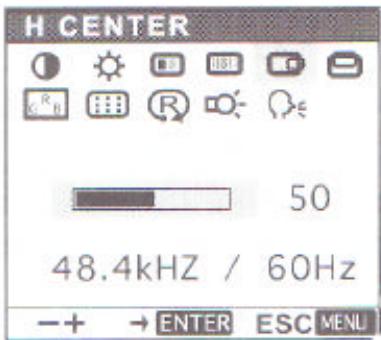

Centrage H (VGA seulement) Permet de déplacer l'image de l'écran vers la gauche ou vers la droite. Pour effectuer un réglage automatique, choisissez l'option Restaur.

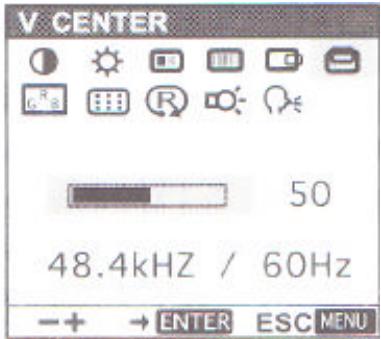

Centrage V (VGA seulement) Permet de déplacer l'image de l'écran vers le haut ou vers le bas. Pour effectuer un réglage automatique, désissez l'options Restaur.

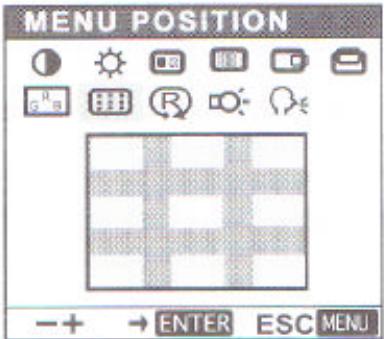

Position Menu Permet de déplacer le menu OSD dans l'écran d'affichage.

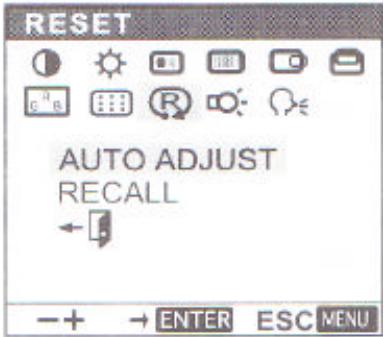

Restaur Comporte deux options : Réglement Auto permet de ramener les paramètres de l'image à leur valeur par défaut. Rappel permet de ramener toutes les options de l'écran à leur valeur d'usine. L'icône Quitter permet de sortir de la fenêtre Restaur sans ramener aucun paramètre à sa valeur par défaut.

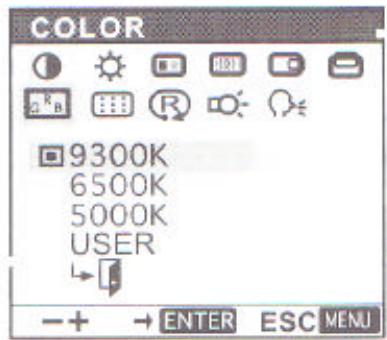

Couleur Comporte des paramètres pour des températures égales à 9, 6 et 5 000 kelvins. Comporte également une option Utilisateur qui permet de régler les couleurs Rouge, Vert et Bleu indépendamment les unes des autres. Choisissez un paramètre, puis appuyez sur Entrée pour activer votre sélection. Modifiez le paramètre Utilisateur en sélectionnant l'icône :

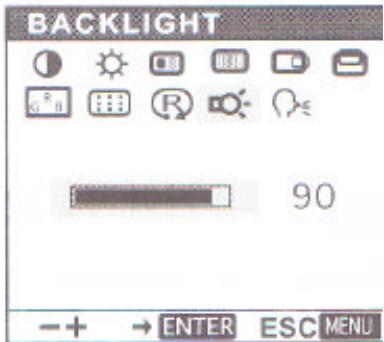

Rétro-éclairage Permet d'augmenter ou de diminuer le degré de luminosité du rétro-éclairage.

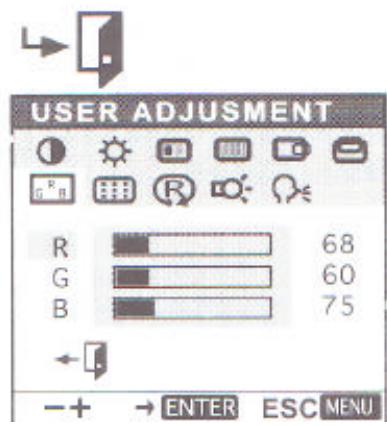

Dans la fenêtre de Régul Utilisation, modifiez les couleurs Rouge et Bleu pour établir la couleur par rapport au Vert. Pour quitter ce menu, sélectionnez l'icone :

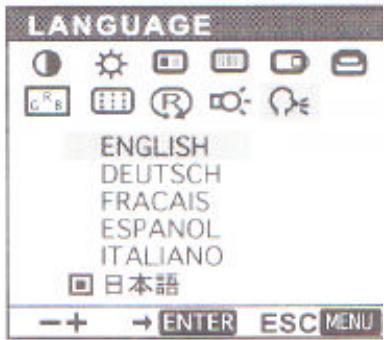

Langue Permet de sélectionner une langue pour l'OSD : English, Deutsch, Français, Espagnol, Italiano ou Japanese
