• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l’intérieur de la hotte. • Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l’installation électrique domestique ait été effectuée conformément aux normes en vigueur. • Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie d’un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible. • Ne pas connecter la hotte à des conduites d’évacuation de fumées issues d’une combustion tel que (Chaudière, cheminée, etc…). • Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l’extérieur pour garantir l’infiltration de l’air pur.
• La hotte a été conçue exclusivement pour l’usage domestique, dans le but d’éliminer les odeurs de la cuisine. • Ne jamais utiliser abusivement la hotte. • Ne pas laisser les flammes libres à forte intensité quand la hotte est en service. • Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites. • Contrôler les friteuses lors de l’utilisation car l’huile surchauffée pourrait s’enflammer. • Ne pas préparer d’aliments flambés sous la hotte de cuisine : risque d’incendie • Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la connaissance de ce type d’appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité. • Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Avant de procéder à toute opération d’entretien, débrancher la hotte en retirant la fiche ou en actionnant l’interrupteur général. • Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée (Risque d’incendie). • Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et détersif liquide neutre. Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

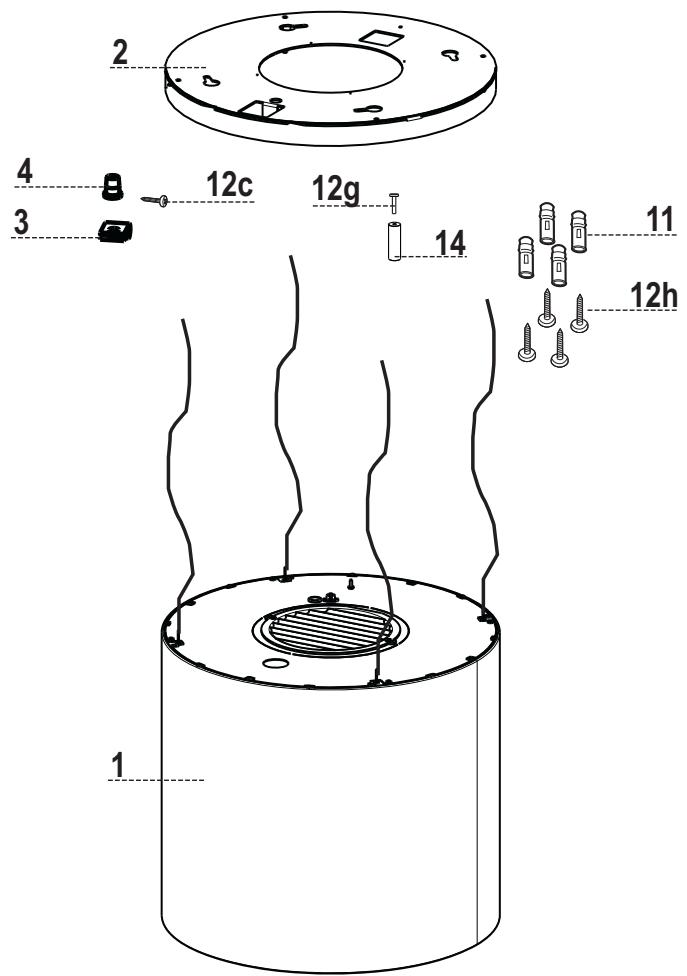

• • Montage du corps de hotte Contrôle fonctionnel Élimination des emballages

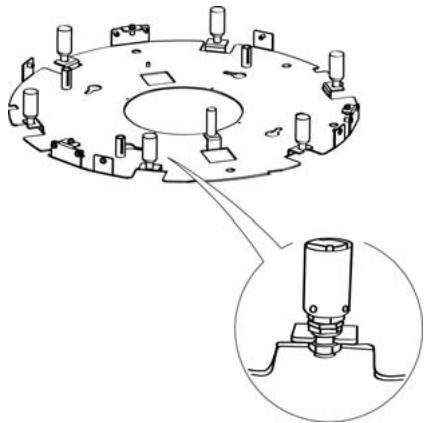

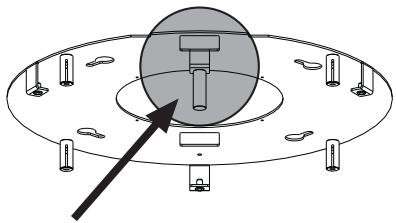

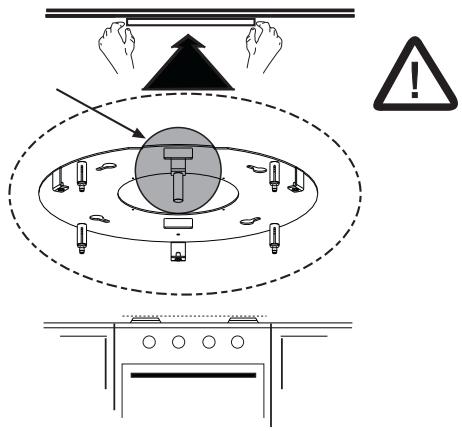

• Prendre le cliquet et le fixer à la plaque sur l’étrier avec la vis fournie, dans la position indiquée dans la figure. • Si présents, prendre les douilles et les emboîter sur les étriers prévus, reconnaissables à leur forme fourchues sur l’extrémité. Attention : ne pas couper les colliers qui fixent les fils. • Serrer la vis de fixation des douilles à l’étrier, de manière à prendre ce dernier entre les 2 rondelles. • Le modèle Zoom est sans lampadaire.

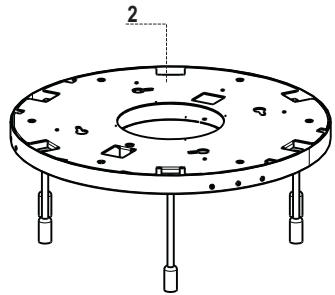

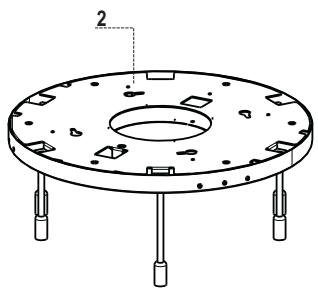

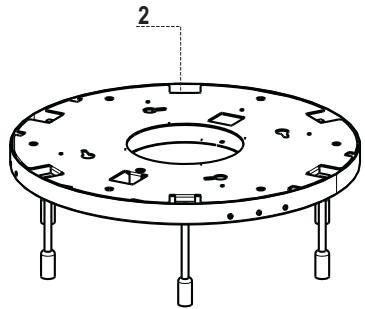

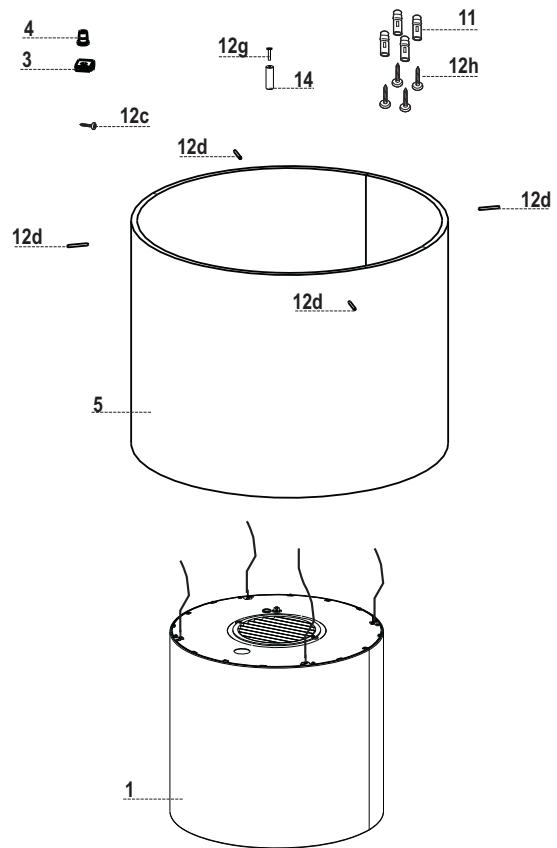

• Marquer les centres des trous de la plaque. • Percer les points suivants : • Plafond en béton massif : selon les chevilles pour béton employées. • Plafond en béton et chambre à air, avec une épaisseur résistante de 20 mm : Percer ø 10 mm (insérer tout de suite les chevilles 11 fournies). • Plafond en poutres de bois : selon les vis pour bois employées (non fournies). • Étagère en bois, avec une épaisseur résistante de 15 mm : Percer ø 7 mm. • Passage du câble électrique d’alimentation : Percer ø 10 mm. (Attention : en cas de hotte munie d’un lustre, il y aura une ligne électrique directe pour l’alimentation de la hotte et une ligne avec interrupteur pour le lustre). • Sortie air (version aspirante) : selon le diamètre de la liaison au tuyau de l’évacuation extérieure. • Serrer en diagonale et en laissant 4-5 mm du plafond les deux vis : • pour béton massif, les chevilles pour béton, non fournies. • pour béton avec chambre à air, avec une épaisseur résistante d’environ 20 mm, vis 12h fournies. • pour poutres de bois, vis pour bois, non fournies. • pour étagères de bois, vis avec rondelles et écrous non fournies.
• La fixation doit être sûre aussi bien par rapport au poids de la hotte qu’aux contraintes provoquées par des poussées latérales occasionnelles à l’appareil monté. À la fin de la fixation, vérifier que la plaque est stable. • Au cas où le plafond ne serait pas suffisamment robuste dans le point de suspension, l’installateur devra le renforcer à l’aide de plaques et de contre-plaques opportunes ancrées sur des parties structurellement résistantes.

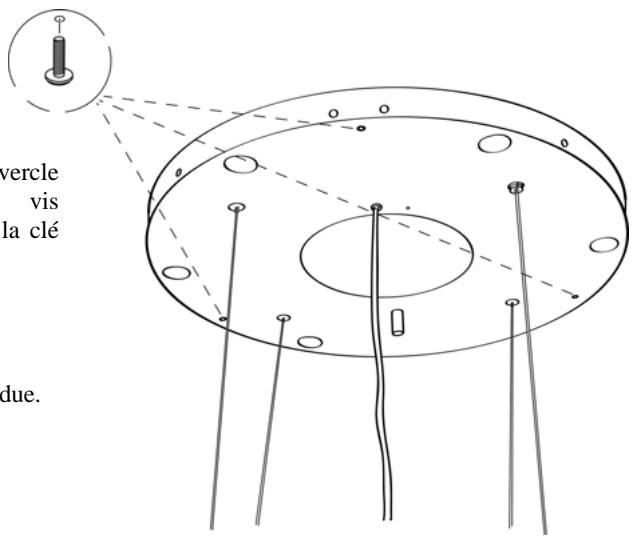

• Accrocher de nouveau les rallonges et les fixer avec les vis 12h fournies.

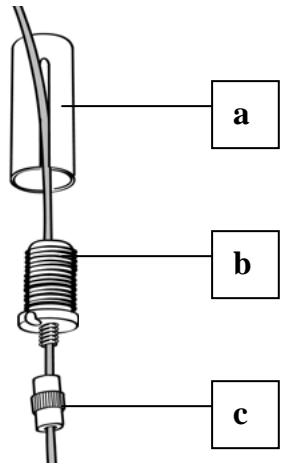

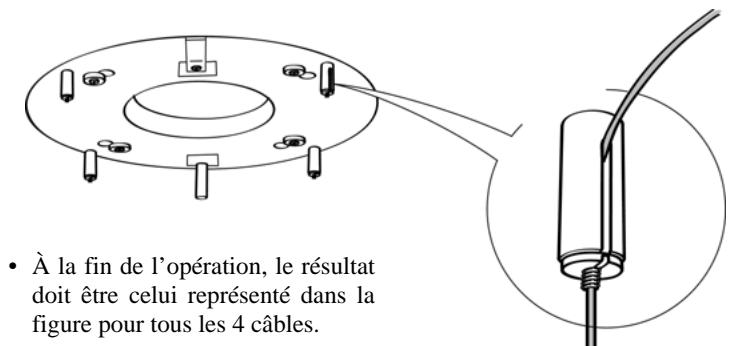

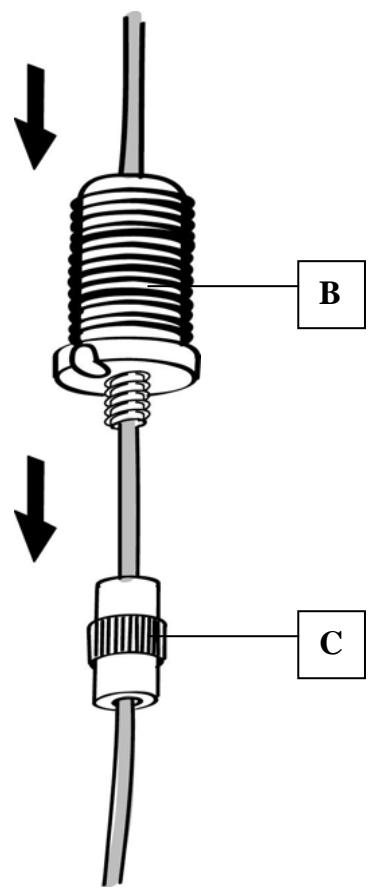

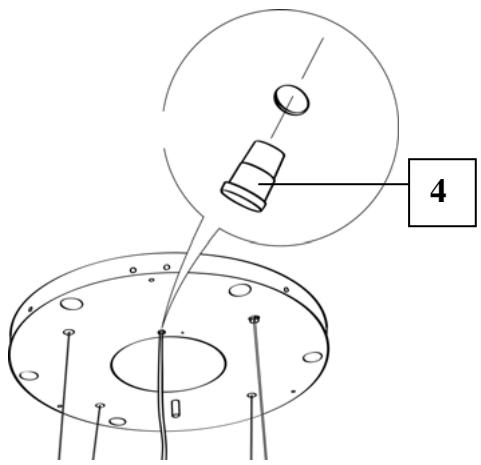

• cliquet fileté (a) déjà monté sur la plaque au plafond. • Vis serre-câble (b) fournie. • Pommeau de sécurité (c) fourni.

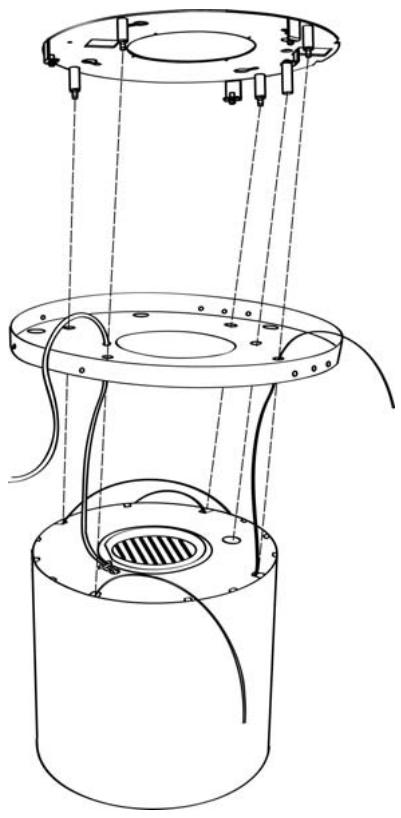

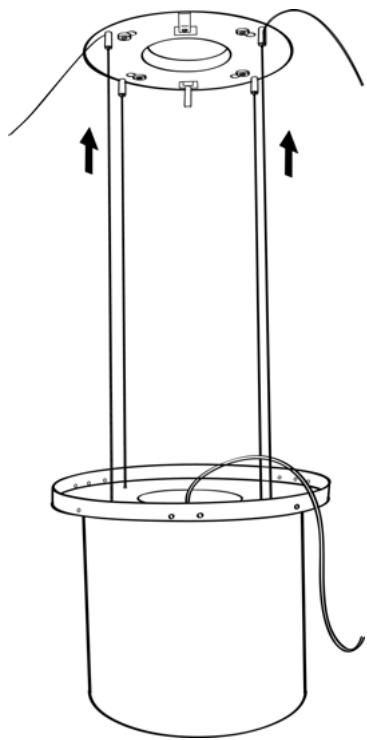

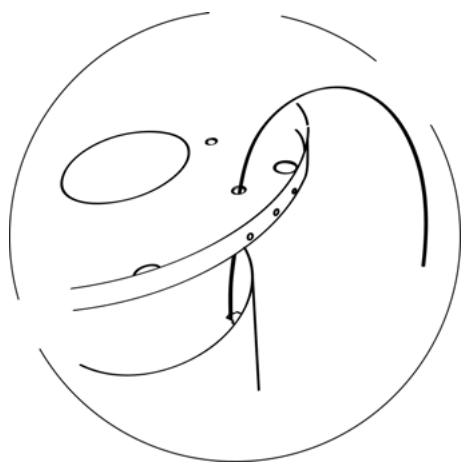

Cela est possible car le système présent dans la vis serre-câble permet au câble de coulisser dans un seul sens à son intérieur, en bloquant le coulissement dans l’autre sens. Veiller à ce que les câbles aient tous la même longueur pour faciliter l’opération de nivellement final. Le cable avant gauche ne doit pas être plus lâche que les autres.
• Retirer le filtre à graisse. • S’assurer de la présence des filtres anti-odeur à charbon actif.
• Après avoir nivelé la hotte selon nécessité, serrer les pommeaux de sécurité.

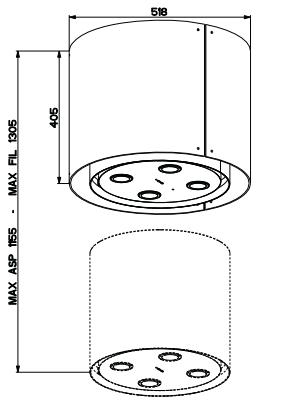

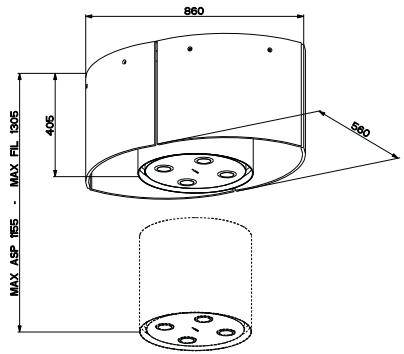

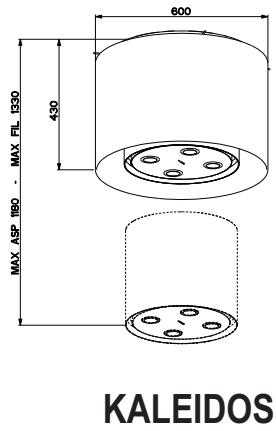

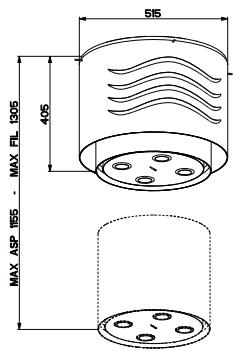

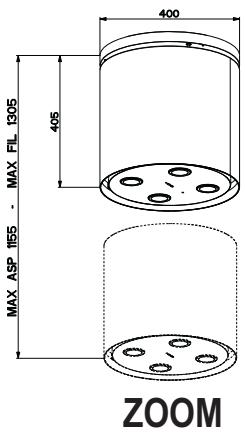

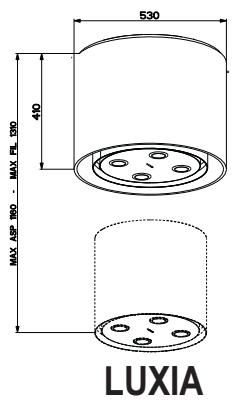

• Vérifier que tous les 4 câbles de soutien sont tendus. • Vérifier que tous les 4 câbles de soutien n’ont subi aucun dommage durant l’installation. • N’oubliez pas que la distance minimum entre la hotte et le plan de cuisson de la cuisine doit être de 650 mm. • Le corps mobile (corps hotte) doit avoir une course d’au maximum 900 mm en configuration filtrante et de 750mm avec l’installation du kit d’aspiration.

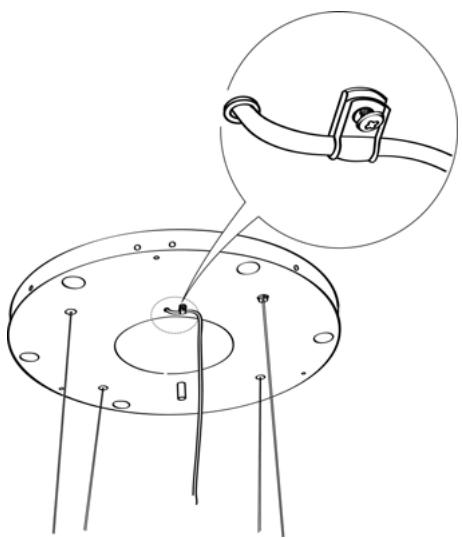

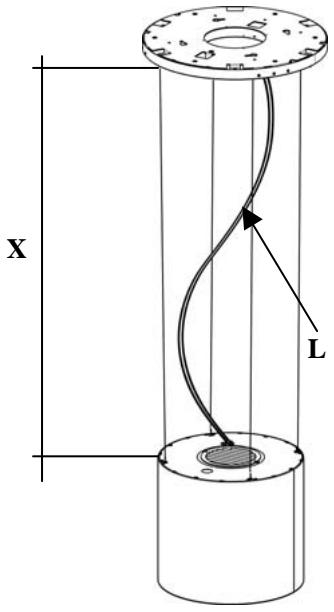

• Il est important d’effectuer cette opération pour éviter que le câble sorte du corps de la hotte lors de la fermeture de la hotte.

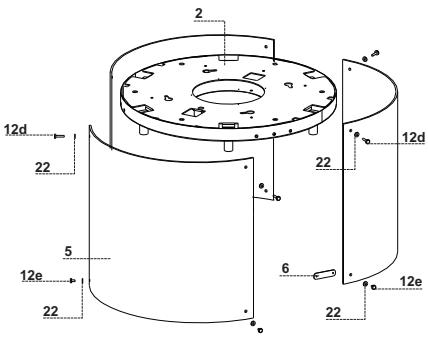

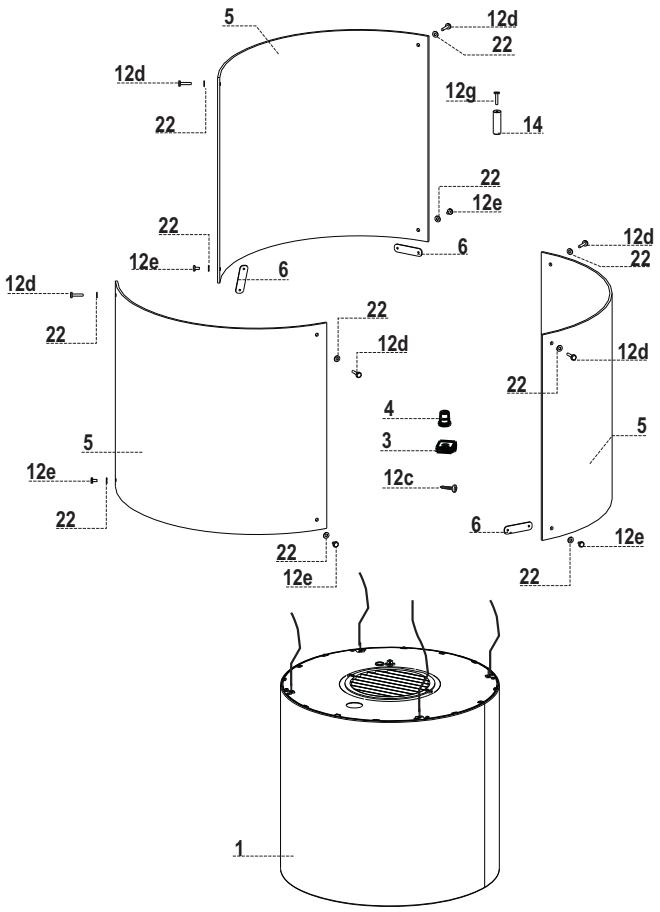

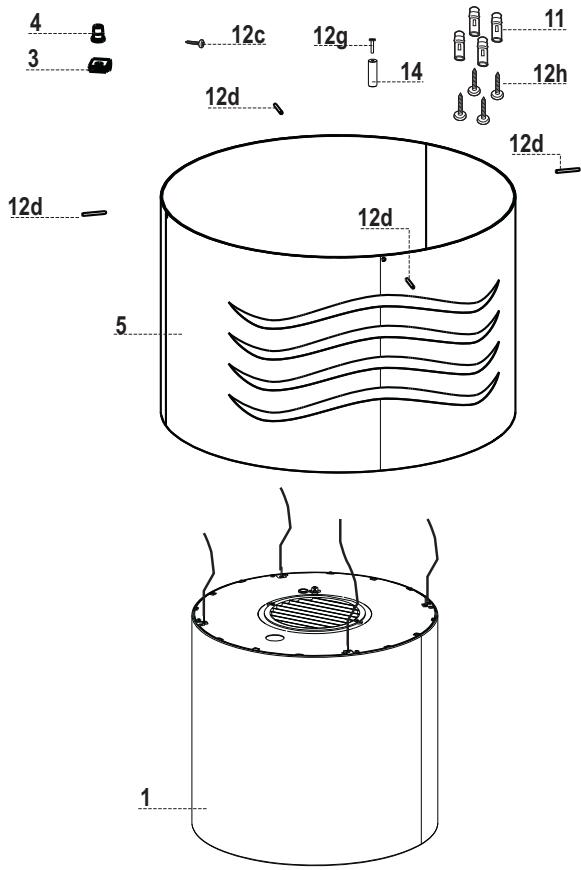

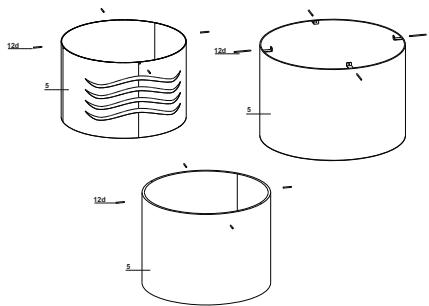

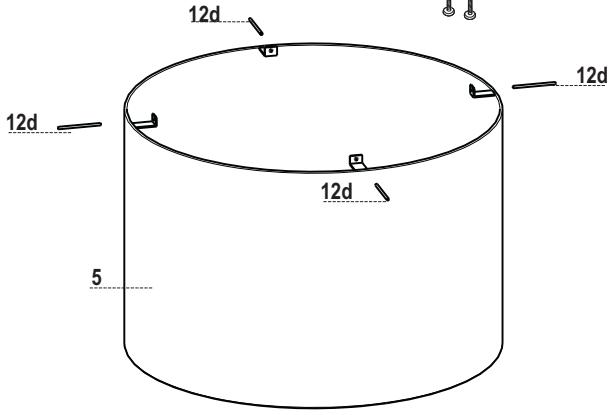

L = X + 50 mm Version filtrante L = X + 200 mm Version aspirante • Fixer les vitres 5 à la plaque avec les vis 12d et les rondelles 22 dans la partie supérieure. • Fixer les vitres entre elles dans la partie inférieure en utilisant les plaques de fixation de la vitre 6 avec les vis 12e et les rondelles 22

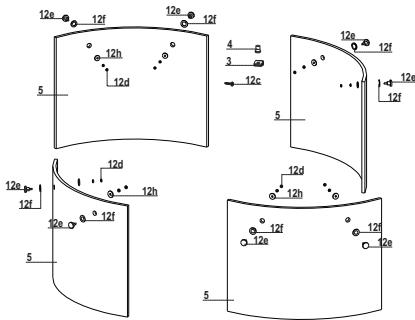

écrous 12d. • Insérer la garniture 12f dans le pommeau 12e, enfiler ensuite le verre 5 et l’autre garniture 12h, en fixant le tout avec un écrou 12d. • Enfiler l’extrémité du pommeau 12e dans la fente des équerres 7.1 et fixer le tout avec le deuxième écrou 12d. • Desserrer les écrous 12d serrés sur la bride pour effectuer de petits réglages du verre.
• S’assurer que le connecteur du câble d’alimentation est correctement introduit dans la prise de l'aspirateur • Remonter le filtre à graisse, puis le groupe d’éclairage.
Ce signalement demeure actif jusqu’à ce qu’une nouvelle commande d’ouverture/fermeture de la hotte soit donnée. Intervention du microswitch de sécurité en ouverture: En cas d’intervention du microswitch de sécurité, l’anomalie est signalée par le clignotement rapide de la led T1 (toutes les 250ms), indiquant que la hotte a dépassé le fin de course…….. Contacter le service après vente! En présence de cette anomalie, l’accès aux fonctions de la hotte (lumières et moteur) est toujours possible. Si le moteur est branché, la led T1 continuera à clignoter, signalant que l’anomalie est toujours présente.
Lorsque le mouvement est terminé, le moteur se branche à la 2ème vitesse.
Pour la débrancher, appuyer de nouveau sur cette même touche ou éteindre le moteur. - La vitesse intensive est temporisée à 10 minutes. À la fin des 10 minutes le système retourne automatiquement à la vitesse précédemment programmée. Appuyer brièvement sur la fonction Delay : Activable seulement lorsque l’Intensive ou le 24h ne sont pas actifs. Branche et débranche le mode d’arrêt total de la hotte (moteur+lumières) après 30 minutes : Pour invalider le Delay, appuyer de nouveau sur la même touche ou éteindre le moteur. Appuyer pendant 2 sec sur la fonction 24h : Activable seulement lorsque l’Intensive ou le Delay ne sont pas actifs. Branche et débranche la fonction 24 pendant 10 minutes par heure, pendant 24 heures. À l’expiration, la fonction se désactive. Branche/Débranche les lumières de la hotte.
La led présente sur la touche moteur (des commandes hotte) clignote toutes les 0,5 seconde). La led présente sur la touche moteur (des commandes hotte) clignote toutes les 2 secondes). -
• Retirer le filtre, en le poussant vers l’arrière du groupe, tout en tirant en même temps vers le bas. • Laver le filtre en évitant de les plier et les laisser sécher avant de les remonter. • Le remonter en veillant à ce que la poignée soit toujours vers la partie visible externe. • Refermer le groupe d’éclairage.

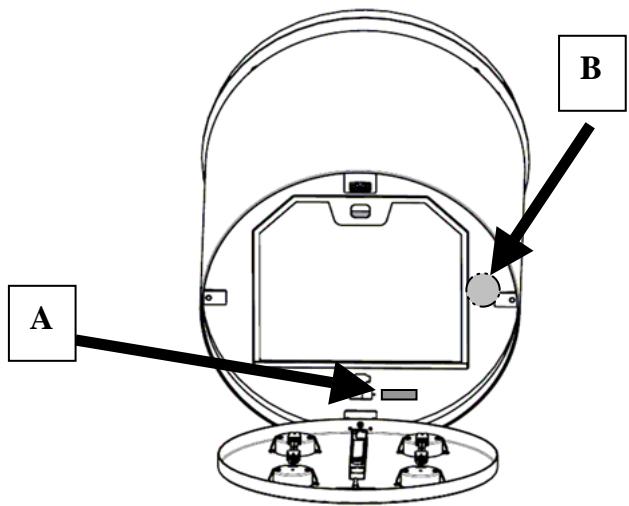

Il n’est ni lavable ni régénérable, le remplacer après environ 4 mois d’utilisation ou plus fréquemment en cas d’utilisation particulièrement intense. REMPLACEMENT • Ouvrir le groupe d’éclairage. • Retirer le filtre à graisse. • Enlever les filtres anti-odeur à charbon actif saturés, comme indiqué (A). • Monter les nouveaux filtres, comme indiqué (B). • Remonter le filtre à graisse et le groupe d’éclairage.
• Remonter le dispositif de blocage du verre par encliquetage.
Chic Vérifier que les quatre câbles sont tous tendus de la même manière. Le câble avant gauche ne doit pas être plus lâche que les autres. Si les opérations précédentes n’ont pas résolu le problème, contacter l’Assistance Technique.
