MODE D'EMPLOI AVTF 129 HOTPOINT-ARISTON

Mise en marche et Programmes, 6 En bref: démarrage d'un programme, 6 Tableau des programmes, 6

Personnalisations, 7

Coupure de l'arrivée d'eau et de courant, 10 Nettoyage du lave-linge, 10 Nettoyage du tiroir à produits lessiviels, 10 Entretien du hublot et du tambour, 10 Nettoyage de la pompe, 10 Nettoyage du tiroir à produits lessiviels, 10 Contrôle du tuyau d'arrivée de l'eau, 10

Anomalies et remèdes, 11

Assistance, 12 Consultation à tout moment, 12

d'importantes informations sur l'installation, l'utilisation et la sécurité.

Déballage et mise à niveau

Déballage: enlever les 4 vis

1. Déballez le lave-linge.

2. Contrôlez que le lave-linge n'a pas été endommagé pendant le transport. S'il est abîmé, ne le raccordez pas et contactez votre revendeur. 3. Enlevez les quatre vis de protection pour le transport, le caoutchouc et la cale, placés dans la partie arrière (voir figure).

déplacements en cours de fonctionnement. Si la machine est posée sur de la moquette ou un tapis, réglez les petits pieds de manière à ce qu'il y ait suffisamment d'espace pour assurer une bonne ventilation.

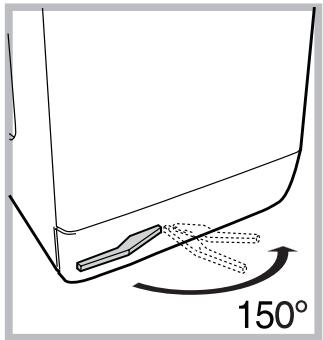

Mise en place, deplacements

Si votre lave-linge est muni d'un chariot spécial avec roues rétractiles, vous pouvez le déplacer facilement. Pour faire descendre ce chariot et pouvoir ainsi déplacer sans effort votre lave-linge, vous devez tirer le levier situé en bas à gauche, sous la base. Une fois le lave-linge déplacé, remettez-le dans la position initiale. Le lavelinge est ainsi solidement mis en place. Voir figure.

(Seulement pour les modéles prevues)

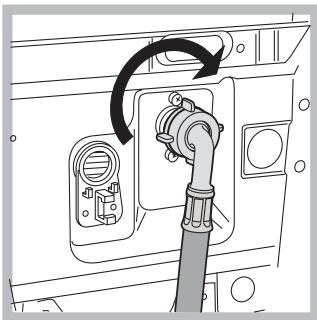

Raccordements hydrauliques et

électriques Raccordement du tuyau d'arrivée de l'eau

4. Bouchez les trous à l'aide des bouchons plastique fournis.

5. Conservez bien toutes ces pièces: il faudra les remonter en cas de transport du lave-linge.

 Attention: en cas de réutilisation, les vis plus

doivent être montées dessus.

Votre appareil peut s’avérer bruyant si vous n’avez pas bien réglé ses deux pieds avant. 1. Installez le lave-linge sur un sol plat et rigide, sans l'appuyer contre des murs, des meubles ou autre. 2. Si le sol n'est pas parfaitement horizontal, vissez ou dévissez les petits pieds avant (voir figure) pour niveler l'appareil; son angle d'inclinaison, mesuré sur le plan de travail, ne doit pas dépasser 2°. t Une bonne mise à niveau garantit la stabilité de la machine et évite qu'il y ait des vibrations, du bruit et des

3. Faites attention à ce que le tuyau ne soit ni plié ni

! La pression de l'eau doit être comprise entre les valeurs indiquées dans le tableau des Caractéristiques techniques

(voir page ci-contre). ! Si la longueur du tuyau d'alimentation ne suffit pas, adressez-vous à un magasin spécialisé ou à un technicien agréé.

Premier cycle de lavage

Avant la première utilisation de la machine, effectuez un cycle de lavage avec un produit lessiviel mais sans linge et sélectionnez le programme à 90°C sans prélavage.

• la tension d'alimentation est bien comprise entre les valeurs figurant dans le tableau des Caractéristiques techniques (voir ci-contre);

 Votre lave-linge ne doit pas être installé dehors, même à l'abri, car il est très dangereux de le laisser exposé à la pluie et aux orages.

être facilement accessible.

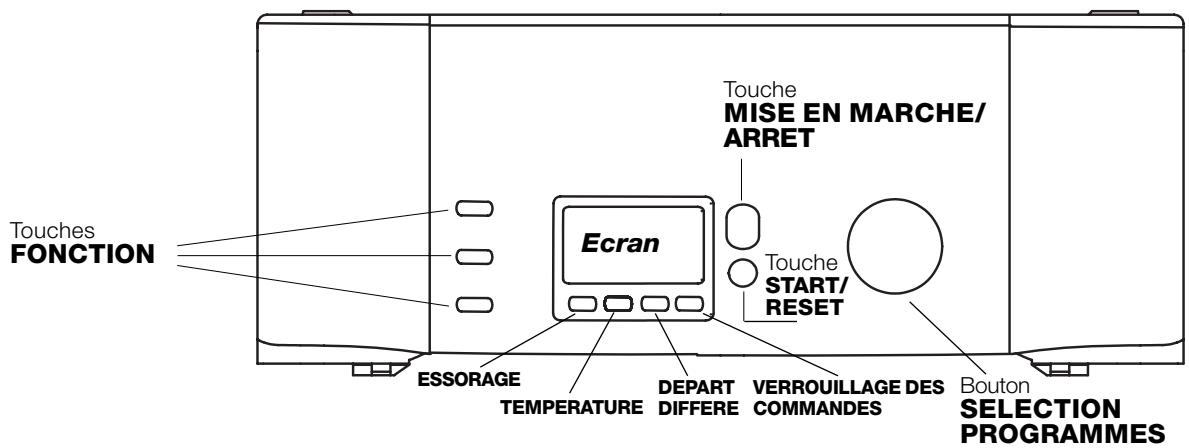

Touche VERROUILLAGE DES COMMANDES. Pour verrouiller toutes les touches de votre lave-linge quand il est en marche ou en position d'attente (Stand-by).

Touche MISE EN MARCHE/ARRET pour allumer ou éteindre votre lave-linge (voir page 6). Touche START/RESET. Pour démarrer les programmes ou les annuler en cas d'erreur de sélection (voir page 6). Bouton PROGRAMMES. Choix des programmes (page 6).

Comment ouvrir et fermer le tambour

A) Ouvrez le couvercle. (Fig. 1). Soulevez le Couvercle externe et ouvrez le complètement; B) Ouverture douce du tambour (Fig. 2): Appuyez d'un doigt sur le bouton comme illustré et le tambour s'ouvrira délicatement. C) INTRODUISEZ LE LINGE. (Fig. 3).

• vous entendrez un “ clac ” qui confirmera la bonne fixation; appuyez alors légèrement vers le bas sur les deux portes qui ne doivent pas se décrocher; • fermez enfin le couvercle externe. E) ARRET FINAL DU TAMBOUR (Fig. 2) A’ la fin du lavage le tambour se rangera avec les portes en haut prêtes pour une facile ouverture. (Seulement pour certains modèles).

Pour le déverrouiller, appuyez à nouveau pendant 4 secondes de suite.

L'affichage de l'inscription «End» signale la fin du programme.

 En cas d'anomalie, un code erreur est affiché, exemple: F-01, (voir page 12).

Toutes les icônes s'éclaireront pendant quelques secondes puis s'éteindront.

2. Chargez le lave-linge, versez le produit lessiviel et les additifs (voir page 8) et fermez les portes et le couvercle. 3. Sélectionnez à l'aide du bouton le programme désiré. L'écran affiche la durée prévue. La température et l'essorage sont sélectionnés automatiquement en fonction du programme (pour les modifier voir page 7).

4. Appuyez un touche des options (voir page 7)

5. Appuyez sur la touche START/RESET pour lancer le programme. Pour annuler, poussez sur la touche START/RESET pendant 2 secondes au moins. 6. Le message "End" s'éclairera à la fin du programme. Au bout de 3 minutes environ, l'icône avec la petite clé s'éteindra et vous pourrez ouvrir les portes. Sortez le linge et laissez les portes entrouvertes pour faire sécher le tambour. 7. Eteignez le lave-linge en appuyant sur la touche .

Tableau des programmes

Nature des tissus et degré de salissure

Program- Temp. mes lavage

Lessive prélav. lavage.

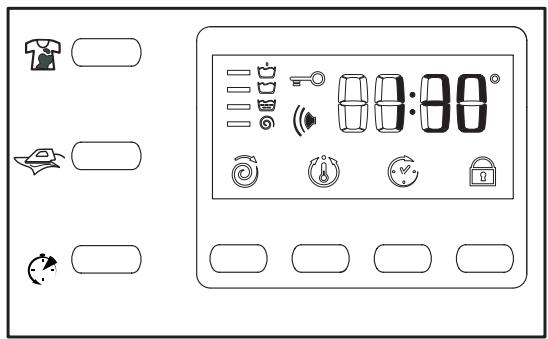

Quotidien 30' (programme 9 pour Synthétiques) spécialement conçu pour laver du linge peu sale en un rien de temps: il ne dure que 30 minutes et permet ainsi de faire des économies d'énergie et de temps. Choisissez le programme (9 à 30°C), vous pourrez laver ensemble des textiles différents (sauf laine et soie) en ne dépassant pas 3 kg de charge. Nous vous conseillons d'utiliser des lessives liquides. 6

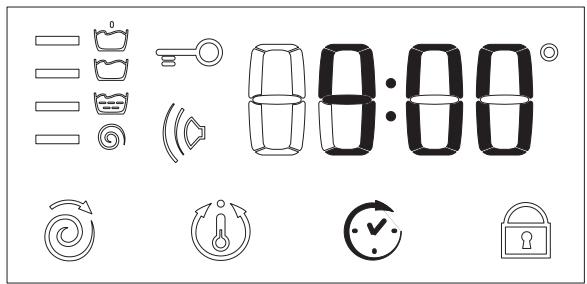

Réglage du Delay Timer (Départ différé)

Si vous appuyez une nouvelle fois sur la touche, il y a affichage de "1h" c'est à dire retard d'une heure et ainsi de suite jusqu'à 24h; arrêtez-vous sur le "retard" souhaité, au bout de 2 secondes environ la sélection est acceptée; après quoi l'écran affiche la durée prévue pour le programme sélectionné et le symbole reste allumé. Appuyez à présent sur la touche START/RESET pour afficher à nouveau la valeur du "retard" sélectionné qui diminue d'heure en heure jusqu'au départ du cycle, pendant cette phase vous pouvez modifier la valeur du "retard" mais uniquement pour la diminuer. Le réglage du Delay Timer est activé avec tous les programmes.

Verrouillages des commandes

2. l'allumage de la touche correspondante signale que la fonction est activée. Remarque: Le clignotement rapide de la touche signale que la fonction correspondante n'est pas disponible pour le pro gramme sélectionné. En cas de sélection d'une fonction incompatible avec une autre précédemment sélectionnée, la seule à être activée sera la dernière validée. M o d e d 'e m p lo i

A c ti v é e a v e c le s p r ogra m m e s:

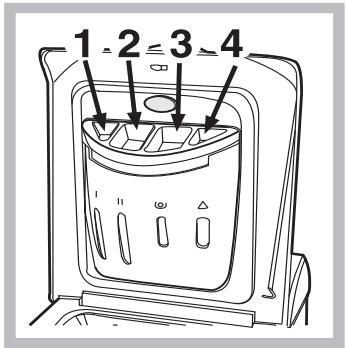

Cette eau sert au prélèvement des assouplissants très denses ou à dissoudre les assouplissants concentrés. S'il reste plus d'eau que d'habitude dans le bac 3, c'est que le dispositif de vidange est bouché. Pour le nettoyer voir page 10.

• Triez correctement votre linge d'après: - le type de textile / le symbole sur l'étiquette. - les couleurs: séparez le linge coloré du blanc. • Videz les poches et contrôlez les boutons. • Ne dépassez pas les valeurs indiquées correspondant au poids de linge sec: Textiles résistants: 5 kg max. Textiles synthétiques: 2,5 kg max. Textiles délicats: 2 kg max. Chaussures de tennis: débarrassez-les de la boue. Lavez-les en même temps que jeans et vêtements résistants, jamais avec du linge blanc. Laine: pour obtenir d'excellents résultats utilisez un produit lessiviel spécial et ne dépassez pas une charge de 1 kg.

 N'utilisez pas de lessives pour lavage à la main, elles génèrent trop de mousse.

Cycle blanchissage N'utilisez de l'eau de Javel traditionnelle que pour les tissus blancs résistants et des détachants délicats pour les couleurs, les synthétiques et la laine. Lorsque vous versez l'eau de Javel, attention à ne pas dépasser le niveau "max" indiqué sur le bac 4 (voir figure). Si vous ne voulez que blanchir, versez l'eau de Javel dans le bac supplémentaire 4, sélectionnez le programme Rinçage (pour textiles coton) ou Rinçage délicat (pour textiles Synthétiques). Woolmark Platinum Care est appliqué sur votre lave-linge, vous pouvez laver avec d'excellents résultats vos vêtements en laine portant l'étiquette "laver à la main" (M.0303): Sélectionnez le programme 10 pour tous les vêtements portant l'étiquette "Laver à la main" et utilisez un produit lessiviel spécial.

Précautions et conseils

 Ce lave-linge a été conçu et fabriqué conformément

composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la ''poubelle barrée'' est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Sécurité générale

• Ne tirez jamais sur le câble pour débrancher la fiche de la prise de courant.

• Ne forcez pas pour ouvrir le couvercle: le verrouillage de sécurité qui protège contre les ouvertures accidentelles pourrait s'endommager.

• Veillez à ce que les enfants ne s'approchent pas de la machine pendant son fonctionnement.

• Avant d'introduire votre linge, contrôlez si le tambour est bien vide.

• Bien doser la quantité de produit lessiviel en fonction de la dureté de l'eau, du degré de salissure et de la quantité de linge à laver évite les gaspillages et protège l'environnement: bien que biodégradables, les produits lessiviels contiennent des éléments qui altèrent l'équilibre de la nature. Evitez le plus possible l'utilisation d'assouplissant.

• Effectuer ses lavages tard dans l'après-midi et jusqu'aux premières heures du matin permet de réduire la charge d'absorption des opérateurs énergétiques. • Si le linge doit être séché dans un sèche-linge, sélectionnez une haute vitesse d'essorage. Du linge qui contient moins d'eau fait écomiser du temps et de l'électricité dans le programme de séchage.

• Si vous traitez les taches avec un produit détachant ou si vous les laissez tremper avant de les laver, vous éviterez d'avoir à laver à de hautes températures. Un programme à 60°C au lieu de 90°C ou un à 40°C au lieu de 60°C, fait économiser jusqu'à 50% d'électricité.

Enlèvement des appareils ménagers usagés

 Contrôlez que le cycle de lavage est bien terminé et débranchez la fiche. Pour récupérer les objets qui pourraient être tombés dans la préchambre :

• Fermez le robinet de l'eau après chaque lavage: vous limiterez ainsi l'usure de l'installation hydraulique de votre lave-linge et éliminerez le danger de fuites.

1. déposez la base à l'avant de votre lave-linge en la saisissant sur les côtés et en la tirant des deux mains (voir figure);

• Débranchez la fiche de la prise de courant quand vous nettoyez votre lave-linge et pendant tous vos travaux d'entretien.

Nettoyage du lave-linge

2. dévissez le cou vercle en le faisant tourner dans le sens inverse des aiguilles d'une montre (voir figure): il est normal qu'un peu d'eau s'écoule;

Pour nettoyer l'extérieur et les parties en caoutchouc, utilisez un chiffon imbibé d'eau tiède et de savon. N'utilisez ni solvants ni abrasifs.

Nettoyage du tiroir à produits lessiviels

3. nettoyez soigneusement

Pour sortir le tiroir, soulevez-le et tirez-le vers vous (voir fig.).

Lavez-le à l'eau courante, effectuez cette opération assez souvent.

4. revissez le couvercle;

5. remontez le panneau en veillant à bien enfiler les crochets dans les fentes prévues avant de le pousser contre la machine.

Entretien du couvercle et du tambour

• Quand vous n’utilisez pas votre lave-linge, laissez toujours le hublot entrouvert pour éviter la formation de mauvaises odeurs.

Nettoyage de la pompe

Le lave-linge est équipé d'une pompe autonettoyante qui n'exige aucune opération d'entretien. Il peut toutefois arriver que de menus objets (pièces de monnaie, boutons) tombent dans la préchambre qui protège la pompe, placée en bas de cette dernière.

Contrôle du tuyau d'arrivée de l'eau

Contrôlez le tuyau d'alimentation au moins une fois par an. Remplacez-le dès que vous remarquez des craquèlements et des fissures: les fortes pressions subies pendant le lavage pourraient provoquer des cassures.

 N'utilisez jamais de tuyaux usés.

Comment nettoyer le tiroir à produits lessiviels

Démontage: Appuyez légèrement sur la grosse touche située sur la partie antérieure du tiroir à produits lessiviels et tirez vers le haut (fig. 1).

Le lave-linge ne s'allume pas.

• La fiche n'est pas branchée dans la prise de courant ou mal branchée.

• Il y a une panne de courant.

Le cycle de lavage ne démarre pas.

• Les portes ou le couvercle ne sont pas bien fermés

(le mot "door" est affiché à l'écran.) n'a pas été actionnée. • La touche • La touche START/RESET n'a pas été actionnée. • Le robinet de l'eau n'est pas ouvert.

• Le tambour n'a pas été débloqué (comme indiqué page 2) lors de l'installation du lave-linge.

• Le lave-linge n'est pas posé à plat (voir page 2). • Le lave-linge est coincé entre des meubles et le mur (voir page 2). • Le tuyau d'arrivée de l'eau n'est pas bien vissé (voir figure page 2). • Le tiroir à produits lessiviels est bouché (pour le nettoyer voir pag. 10). • Le tuyau de vidange n'est pas bien fixé (voir page 3).

Il y a un excès de mousse.

• L'option Repassage facile est activée: pour compléter le programme, appuyez sur la touche START/RESET (voir page 7). • Le tuyau de vidange est plié (voir page 3). • La conduite de l'installation de vidage est bouchée.

Le lave-linge a des fuites.

éteignez la machine et appelez le service Assistance. Si vous habitez en étage dans un immeuble, il peut y avoir des phénomènes de siphonnement qui font que votre lave-linge prend et évacue l'eau continuellement. Pour supprimer cet inconvénient, vous pouvez trouver dans le commerce des valves spéciales anti-siphonnement.

Le robinet de l'eau n'est pas ouvert. Il y a une coupure d'eau. La pression n'est pas suffisante. La touche START/RESET n'a pas été actionnée.

Le lave-linge prend l'eau et vidange continuellement.

• Remettez le programme en marche pour contrôler si le dysfonctionnement a disparu; • Autrement, appelez le Service après-vente de votre revendeur;

 En cas d’installation erronée ou d’utilisation incorrecte, vous pouvez être appelé à payer l’intervention.

 Ne vous adressez jamais à des techniciens non agréés. Communiquez: • le type de panne; • le modèle de la machine (Référence); • le numéro de série (S/N); Vous trouverez tous ces renseignements sur la plaquette signalétique située sur le panneau arrière de votre lave-linge.

Consultation à tout moment

Pour toute demande concernant nos produits, n’hésitez pas à contacter notre Service Consommateurs

Limpiar la bomba, 70

Controlar el tubo de alimentación de agua, 70

Anomalías y soluciones, 71

Asistencia, 72 4. Cierre los orificios con los tapones de plástico suministrados con el aparato. 5. Conserve todas las piezas: cuando la lavadora deba ser transportada nuevamente, deberán volver a colocarse. Atención: si vuelve a utilizar los tornillos más cortos, se deben colocar arriba.

2. Conecte el tubo de alimentación a la lavadora enroscándolo en la toma de agua correspondiente ubicada en la parte posterior arriba y a la derecha (véase la figura).

3. Verifique que el tubo no tenga pliegues ni estrangulaciones.

 La presión de agua del grifo debe estar comprendida dentro de los valores contenidos en la tabla de Datos técnicos (ver la página del costado).  Si la longitud del tubo de alimentación no fuera suficiente, diríjase a una tienda especializada o a un técnico autorizado.

Conexión del tubo de descarga

Poca agua en el lavado, permite ahorrar tiempo y energía en el programa de secado.

Para recuperar los objetos caídos en la precámara:

1. quite el zócalo ubicado en la parte inferior delantera de la lavadora tirando de los costados con las manos (ver la figura);

• Desenchufe la máquina cuando la deba limpiar y durante los trabajos de mantenimiento.

2. desenrosque la tapa girándola en sentido antihorario (ver la figura); es normal que se vuelque un poco de agua;

La parte externa y las partes de goma se pueden limpiar con un paño embebido en agua tibia y jabón. No use solventes ni productos abrasivos.

3. limpie con cuidado el interior;

Estas informaciones se encuentran en la placa que está fijada en la parte posterior de la lavadora.
