MODE D'EMPLOI DORSODURO APRILIA

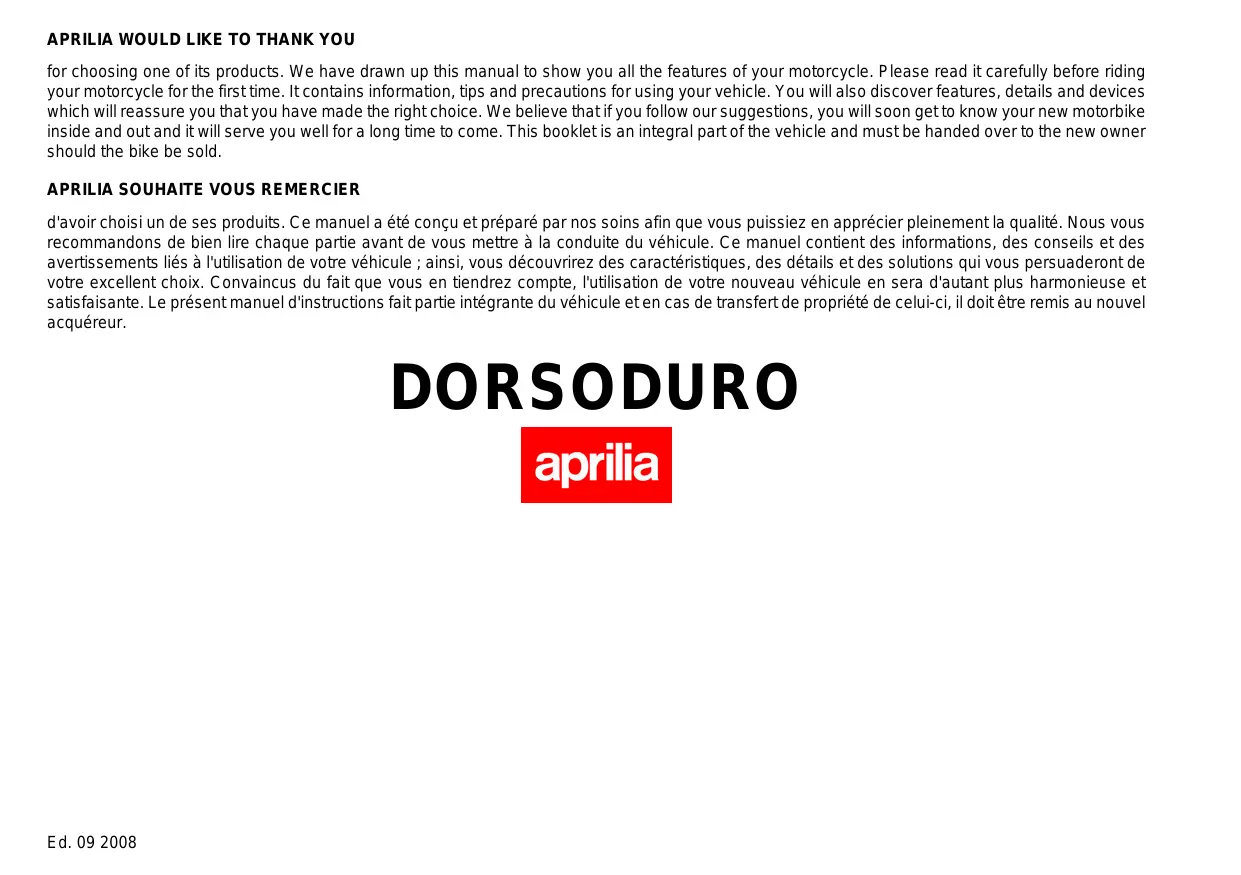

APRILIA SOUHAITE VOUS REMERCIER d'avoir choisi un de ses produits. Ce manuel a été conçu et préparé par nos soins afin que vous puissiez en apprécier pleinement la qualité. Nous vous recommandons de bien lire chaque partie avant de vous mettre à la conduite du véhicule. Ce manuel contient des informations, des conseils et des avertissements liés à l'utilisation de votre véhicule ; ainsi, vous découvrirez des caractéristiques, des détails et des solutions qui vous persuaderont de votre excellent choix. Convaincus du fait que vous en tiendrez compte, l'utilisation de votre nouveau véhicule en sera d'autant plus harmonieuse et satisfaisante. Le présent manuel d'instructions fait partie intégrante du véhicule et en cas de transfert de propriété de celui-ci, il doit être remis au nouvel acquéreur.

Avant de démarrer le moteur, lire attentivement ce manuel, et en particulier le paragraphe « CONDUITE EN SÉCURITÉ ». Votre sécurité comme celle d'autrui ne dépendent pas uniquement de la rapidité de vos réflexes ni de votre dextérité, mais également de la connaissance du véhicule, de son état d'efficacité et de la connaissance des règles fondamentales pour une CONDUITE EN SÉCURITÉ. Nous vous conseillons donc de vous familiariser avec le véhicule de façon à vous déplacer dans la circulation routière avec maîtrise et sécurité. IMPORTANT Ce manuel fait partie intégrante du véhicule et doit toujours accompagner ce dernier même en cas de revente.

Electrolyte et gaz hydrogène de la batterie 20

Bequille 22 Précautions et avertissements généraux 22 Communication des défauts qui influent sur la sécurité 24 Code de la route et utilisation du véhicule scooter 25 Garantie pour les émissions de bruit 26 Informations sur le système de contrôle des gaz d'échappement et du bruit 0 Violation/Falsification 27 Problèmes pouvant influer sur les émissions du véhicule 29 Position des étiquettes d'avertissement 30 Étiquette 1 31 Étiquette 2 32 Étiquette 3 32 Couverture de garantie du Constructeur 42 Responsabilité en garantie du propriétaire du véhicule 44 VEHICULE 53 Emplacement composants principaux 55 Les compteur 57 Instruments 59 Bac vide-poches/trousse à outils 91 L'identification 91 L'UTILISATION 93 Controles 94 Niveau liquide de refroidissement 170 Controle du niveau de l'huile des freins 175 Appoint liquide systeme de freinage 176 Contrôle liquide d'embrayage 176 Appoint liquide d'embrayage 178 Dépose de la batterie 178 Verification du niveau de l'electrolyte 180 Charge de la batterie 180 Longue inactivite 181 Les fusibles 183 Ampoules 186 Reglage du projecteur 186 Clignotants avant 189 Groupe optique arrière 189 Réglage du jeu de la chaîne 207 Contrôle de l'usure de la chaîne, du pignon et de la couronne 207 Lubrification et nettoyage de la chaîne 208 DONNEES TECHNIQUES 211 Trousse a outils 220 Votre sécurité et celle des autres personnes ne dépend pas seulement de votre capacité de conduite, mais également de la connaissance du véhicule et de la façon de conduire en sécurité. Pour cette raison, il est fondamental de ne pas utiliser le véhicule sur des voies publiques ou sur des autoroutes avant d'avoir reçu les instructions nécessaires d'un organisme de sécurité qualifié, tel que la Motorcycle Safety Foundation, d'avoir une préparation adéquate et d'être en possession du permis de conduire.

Pour réaliser les contrôles et les réparations non expressément décrits dans ce manuel d'utilisation et d'entretien, pour acheter des pièces de rechange d'origine, des accessoires et d'autres produits aprilia, ainsi que pour obtenir de l'aide sur des problèmes spécifiques, s'adresser au concessionnaire aprilia local ou au centre d'assistance. Ces professionnels pourront vous fournir une assistance rapide et soignée.

Merci d'avoir choisi aprilia. Nous vous souhaitons une conduite agréable ! Ce manuel d'utilisation et d'entretien est protégé par la loi sur le droit d'auteur dans tous les pays : sa reproduction totale ou partielle par n'importe quel moyen graphique ou électronique est strictement interdite.

1 General rules / 1 Règles générales

LORSQU'ON TRAVAILLE OU EN PRÉ-

ÊTRE RÉPANDUE DANS L'ENVIRONNEMENT. ADOPTER TOUJOURS LES MÉTHODES D'ÉLIMINATION APPROPRIÉES.

1 General rules / 1 Règles générales

TENIR HORS DE PORTÉE DES ENFANTS.

LA PRESSION D'HUILE DANS LE CIRCUIT EST INSUFFISANTE.DANS CE CAS, IL EST OBLIGATOIRE D'ARRÊTER LE MOTEUR IMMÉDIATEMENT AFIN DE PRÉVENIR D'ÉVENTUELS DOMMAGES.

VÉRIFIER LE NIVEAU DE L'HUILE MOTEUR. SI L'INDICATION DE PRESSION D'HUILE INSUFFISANTE PERSISTE MALGRÉ L'EXÉCUTION DE LA PROCÉDURE CORRECTE INDIQUÉE CIDESSUS, S'ADRESSER À UN CONCESSIONNAIRE OFFICIEL aprilia

POUR LA VÉRIFICATION DU SYSTÈME.

Liquide de refroidissement

(GLYCOL ÉTHYLÈNE) PEUT IRRITER LA PEAU ET EST TOXIQUE SI INGÉRÉ.

TENIR LE LIQUIDE DE REFROIDISSEMENT HORS DE LA PORTÉE DES ENFANTS : LE LIQUIDE DE REFROIDISSEMENT MÉLANGÉ OU NON À L'EAU A UNE SAVEUR DOUCE ET UNE COULEUR VIVE ATTIRANT FACILEMENT LES ANIMAUX ET LES ENFANTS. PRENDRE DES PRÉCAUTIONS SPÉCIALES POUR TENIR LE LIQUIDE DE REFROIDISSEMENT NEUF OU USÉ

1 General rules / 1 Règles générales

ENGINE OIL OR TRANSMISSION FLUID MAY CAUSE SERIOUS DAMAGE TO THE SKIN IF HANDLED FOR PROLONGED PERIODS OF TIME AND ON A REGULAR BASIS.

L'HUILE DU MOTEUR OU DE LA BOÎTE DE VITESSES PEUT ENDOMMAGER SÉRIEUSEMENT LA PEAU SI MANIPULÉE LONGTEMPS ET QUOTIDIENNEMENT.

EN CAS DE CONTACT AVEC LES YEUX : RINCER ABONDAMMENT À L'EAU PENDANT AU MOINS 15 MINUTES. CONSULTER IMMÉDIATEMENT UN MÉDECIN. L'ÉLECTROLYTE EST TOXIQUE :EN CAS D'INGESTION ACCIDENTELLE DE L'ÉLECTROLYTE, BOIRE DE L'EAU OU DU LAIT EN ABONDANCE ET POURSUIVRE AVEC DU LAIT DE MAGNÉSIE OU DE L'HUILE VÉGÉTALE. CONSULTER IMMÉDIATEMENT UN MÉDECIN. TENIR LES BATTERIES ET L'ÉLECTROLYTE HORS DE LA PORTÉE DES ENFANTS.

Précautions et avertissements généraux

En cas de demandes relatives à vos droits et à la responsabilité par rapport à la garantie, contacter Piaggio Group Americas, Inc., 140 East 45th Street, 17th Floor New York, NY 10017, l'U.S. Environmental Protection Agency, 2000 Traverwood Ann Arbor, MI 48105 ou le dans un groupe de véhicules, elle peut ordonner une campagne de rappel ou de correction. Toutefois, la NHTSA ne peut pas être impliquée dans des problèmes entre vous et votre concessionnaire ou aprilia. Pour contacter la NHTSA, appeler directement le numéro vert de la Auto Safety Hotline 1-800-424-9393 (ou 366-0123 pour la zone de Washington, D.C.) ou bien écrire à : NHTSA, U.S. Department of Transportation, Washington, D.C. 20590. Il est possible d'obtenir des informations supplémentaires sur la sécurité des véhicules à moteur en appelant au numéro vert.

Your safety and the safety of the persons around you depend not only on your riding ability, but also on your knowledge of your vehicle and safety rules.

Votre sécurité et celle des personnes proches de vous dépendent non seulement de votre habileté dans la conduite, mais également de votre connaissance du véhicule et des règles de sécurité.

Après avoir reçu les informations sur les défauts présumés, la NHTSA pourra ouvrir une enquête pour découvrir si un groupe de véhicules défectueux est présent dans le marché. Le cas échéant, elle pourra initier une campagne d'information et retirer les véhicules du marché. Cependant, ni la NHTSA, ni le département des Transports ne seront impliqués dans des questions personnelles concernant le consommateur et le fabricant. Il est possible d'obtenir plus d'informations en appelant au numéro correspondant.

Reporting of defects that affect safety

Communication des défauts qui influent sur la sécurité

Except where specified in this Use and

Maintenance Manual, do not disassemble any mechanical or electrical component.

APRILIA UTILISE UN RÉGLAGE DU CARBURATEUR BASÉ SUR UN MÉLANGE « MAIGRE » ET D'AUTRES SYSTÈMES POUR RÉDUIRE LA PRODUCTION DE MONOXYDE DE CARBONE ET D'HYDROCARBURES.

1 General rules / 1 Règles générales

Vis de fixation du support Caoutchouc Passe-tuyau 1999 et celles suivantes. En Californie, les motocycles neufs doivent être conçus, construits et équipés de façon à répondre aux stricts standards antismog des États-Unis. aprilia doit garantir le système de contrôle des émissions de votre moto pour les périodes de temps listées ci-après, sauf en cas de violation, négligence ou entretien impropre de votre motocyclette. Votre système de contrôle des émissions pourrait comprendre des composants comme le carburateur ou le système d'injection du carburant, le système d'allumage, le catalyseur et la centrale moteur. Il pourrait inclure également des tuyaux, des courroies, des connecteurs et d'autres groupes associés aux émissions. Face à une situation légitime, aprilia procédera gratuitement à la réparation de votre motocyclette, y compris le diagnostic, les pièces de rechange et la maind'œuvre.

Manufacturer’s warranty coverage

Couverture de garantie du

Class I motorcycles (3.05 - 10.31 cu in

(50 - 169 cc)): for a period of use of five Si un composant de votre motocyclette associé aux émissions est défectueux, celui-ci sera réparé ou remplacé par aprilia. Ceci constitue votre GARANTIE SUR LES DÉFAUTS du système de contrôle des émissions.

aprilia - DECLARATION OF THE LIMITED WARRANTY FOR THE EMISSION CONTROL SYSTEM

b) they have no materials or work defect which could cause nonconformance with the United States Environmental Protection Agency and the California Air Resources Board norms in force for a period of use which is based on engine displacement: 6.000 km (3,750 mi), if the engine displacement is less than 50 cc (3 cuin); 12.000 km (7,456 mi) if the engine displacement is less than 170 cc (10.37 cuin); 18.000 km (11,185 mi) if the engine displacement is equal to or greater than 170 cc (10.37 cuin), but less than 280 cc (3 cu in) ; de 12 000 km (7,456 mi) si la cylindrée du moteur est inférieure à 170 cm³ (10.37 cu in) ; de 18 000 km (11,185 mi) si la cylindrée du moteur est égale ou supérieure à 170 cm³ (10.37 cu in), mais inférieure à 280 cm³ (17.1 cu in) ; ou de 30 000 km (18,641 mi), si la cylindrée du moteur est égale ou supérieure à 280 cm³ (17.1 cu in) ; ou 5 (cinq) ans à compter de la date initiale de vente au public, une condition excluant l'autre.

Owner’s warranty responsibilities

Responsabilité en garantie du propriétaire du véhicule

En qualité de propriétaire du motocycle, vous devriez être conscient qu'aprilia peut refuser la garantie si votre motocyclette ou l'un de ses composants s'avère défectueux suite à une violation, une négligence, un entretien impropre ou des modifications non autorisées.

En cas de demandes relatives à vos droits ou à la responsabilité par rapport à la garantie, contacter Piaggio Group

Americas, Inc. 140 East 45th Street, 17th Floor New York, NY 10017 U.S.A. ou bien le California Air Resources Board à l'adresse P.O. Box 8001, 9528 Telstar Avenue, El Monte, CA 917348001. émissions sont définis spécifiquement par la « Liste des composants sous garantie associés aux émissions » de cet état. Les composants sous garantie sont les suivants : carburateur et composants internes ; soufflet d'aspiration ; réservoir de carburant ; système d'injection du carburant ; mécanisme d'avance à l'allumage ; reniflard du carter moteur ; soupapes d'obturation de l'air ; bouchon du réservoir pour les véhicules avec contrôle des émissions par évaporation ; bouchon de remplissage d'huile ; soupape de contrôle de la pression ; séparateur vapeurs / carburant ; absorbeur ; allumeurs ; régulateurs d'interrupteurs ; bobines d'allumage ; câbles d'allumage ; points d'allumage ; condensateurs et bougies d'allumage s'avérant défectueux avant le premier remplacement programmé ; et tuyaux, colliers, raccords et tubes utilisés directement dans ces composants. Étant donné que les composants associés aux émissions varient d'un modèle à l'autre, certains modèles peuvent ne pas être do-

être obtenu dans les 30 jours, ou bien la réparation ne peut être terminée dans les 30 jours. En cas de réparation urgente, n'importe quelle pièce de rechange peut être utilisée. Piaggio Group Americas, Inc. remboursera les frais au propriétaire, y compris le diagnostic, sans dépasser le prix de vente au public suggéré par aprilia pour toutes les pièces sous garantie remplacées et pour les coûts de maind'œuvre, sur la base des plannings recommandés par aprilia pour les réparations sous garantie et sur la base du tarif horaire adapté à la zone géographique. Il pourra être demandé au propriétaire de conserver les reçus et les pièces défectueuses pour l'obtention du remboursement.

1 General rules / 1 Règles générales

Group Americas, Inc. EN DEHORS DE CE QUI EST DÉFINI SPÉCIFIQUEMENT DANS CE DOCUMENT. TOUTE GARANTIE SUR LE SYSTÈME DE CONTRÔLE DES ÉMISSIONS IMPLICITE DANS LA LOI, Y COMPRIS TOUTE GARANTIE DE COMMERCIABILITÉ OU D'ADÉQUATION À UN USAGE DÉTERMINÉ, SE LIMITE AUX TERMES DE LA

1 General rules / 1 Règles générales

Réservoir de liquide du système de freinage avant

Clignotant avant droit Feu avant Bouchon du vase d'expansion Vase d'expansion Boîtier du filtre à air / filtre à air Filtre à huile Bouchon de l'huile moteur Niveau de l'huile moteur Levier de commande du frein arrière Repose-pied droit du pilote Réservoir de liquide du système de freinage arrière Amortisseur arrière Repose-pied droit du passager Ampoule d'éclairage de la plaque Clignotant arrière droit

2 Vehicle / 2 Vehicule

Bouton de démarrage / d'arrêt moteur / de sélection des cartographies

- All of the warning lights

• Il est nécessaire de s'adresser au plus vite à un concessionnaire officiel aprilia.

SERVICE ALARM ALARME SERVICE In the case that the panel or the electronic central unit find an anomaly, it will be indicated with the SERVICE icon, and the red general alarm light will light up.

(pendant ce type de fonctionnement, la commande de l'accélérateur est désactivée).

ATTENTION CETTE MODALITÉ D'UTILISATION EST RECOMMANDÉE À DES MOTOCYCLISTES EXPÉRIMENTÉS ET SUR DES SURFACES AVEC UNE BONNE ADHÉRENCE. ELLE EST DÉCONSEILLÉE SUR DES SURFACES MOUILLÉES ET/OU DE BASSE ADHÉRENCE.

The RAIN mode has been thought for riding on wet surfaces or roads with low grip. The system reduces the maximum torque supplied by the engine and smoothly delivers it so as to prevent loss of grip. In this mode, the scooter performance is limited, and therefore, the maximum speed cannot be reached. IL NE S'AGIT PAS D'UN DISPOSITIF ANTI-PATINAGE, DE TOUTE FAÇON IL EST CONSEILLÉ DE PRÊTER LA

2 Vehicle / 2 Vehicule

The TOURING mode has been thought for smooth tourist riding.

5 secondes après le démarrage du moteur. ATTENTION LA PROCÉDURE DE SÉLECTION DES CARTOGRAPHIES EST ACTIVE MÊME LORSQUE LA MOTO EST EN FONCTIONNEMENT, MAIS SEULEMENT LORSQUE LE MOTEUR EST EN MARCHE ET LA COMMANDE DE L'ACCÉLÉRATEUR EST RELÂCHÉE.

To change mappings, proceed as follows:

• À CLIGNOTER EN POSITIF SUR L'AFFICHEUR, MAIS ELLE NE SERA PAS APPLIQUÉE EFFECTIVEMENT JUSQU'À CE QUE LA COMMANDE DE L'ACCÉLÉRATEUR SOIT RELÂCHÉE.

2 Vehicle / 2 Vehicule

Dans chaque journal, chaque brève pression sur la commande MODE à droite ou

à gauche affiche l'une après l'autre les informations suivantes :

ODOMÈTRE TOTAL MAXIMUM SPEED AVERAGE SPEED AVERAGE FUEL CONSUMPTION

Dans les options suivantes : ODOMÈTRE PARTIEL, TEMPS DE PARCOURS, VITESSE MAXIMALE, VITESSE MOYENNE, CONSOMMATION MOYENNE DE CARBURANT, une longue pression sur la touche centrale met

à zéro toutes les indications mémorisées dans le JOURNAL DE VOYAGE actif.

When the vehicle is motionless, after the

MENU screen appears, holding down the central button will allow access to the advanced panel functions. Le chronomètre part suite à une brève pression de la touche centrale. La première pression fait partir le comptage. Les pressions suivantes dans les 10 premières secondes qui suivent le départ du comptage font repartir le chronomètre à zéro. Après cette période, la pression successive produit la mémorisation de la donnée et fait partir la mesure suivante. Par une longue pression sur la touche centrale, ou bien quand la vitesse revient à zéro, la mesure est annulée ; la dernière mesure apparaît alors sur l'afficheur. La session repart comme décrit ci-dessus. Après avoir acquis 40 comptages, l'acquisition se termine. Une nouvelle session de mesures pourra avoir lieu seulement après l'effacement des mesures

Advanced functions (02_25,

Une pression sur la partie centrale du sélecteur MODE mémorise la valeur réglée et fait sortir de la modalité de réglage de l'horloge.

L'opération s'achève par une pression sur le sélecteur MODE dans la position centrale, ce qui mémorise la valeur réglée, l'aiguille se reporte à zéro et le tableau de bord revient à la page du menu de configuration.

Au premier branchement de la batterie, le tableau de bord se configure sur la valeur des tours de rodage ; aux branchements successifs, il se configure sur la dernière valeur réglée : • •

TOURS DE RODAGE : 6 000 tr/ min (rpm)

À la fin de l'opération, l'afficheur revient au menu DIAGNOSTIC. Si on est entré avec le code, cette opération n'est pas admise. À la fin de l'opération, le tableau de bord revient au menu RÉGLAGES. S'il s'agit de la première mémorisation, seule la saisie du nouveau code est demandée.

2 Vehicle / 2 Vehicule

ON : Le moteur peut être mis en marche.

Il n'est pas possible d'enlever la clé.

Locking the handlebar

Activation verrou de direction

Une fois le bouton relâché, l'appel de phares du feu de route se désactive.

Pressing the button, with the ignition switch to the "ON" position turns on all four turn signals and their associated indicator lights on the panel.

IL EST ESSENTIEL QU'UNE FOIS LA POIGNÉE D'ACCÉLÉRATEUR RELÂCHÉE, CELLE-CI RETOURNE À LA POSITION INITIALE. NE JAMAIS UTILISER LE VÉHICULE SI LA POIGNÉE D'ACCÉLÉRATEUR NE RETOURNE PAS AUTOMATIQUEMENT À LA POSITION DE REPOS QUAND LA POIGNÉE D'ACCÉLÉRATEUR EST RELÂCHÉE.

IT IS POSSIBLE TO START THE ENGINE WITH THE ENGINE STOP BUTTON IN THE RELEASE POSITION. THE ENGINE CAN BE TURNED OFF BY PRESSING THE ENGINE STOP BUTTON.

POUR ARRÊTER LE VÉHICULE, UTILISER EXCLUSIVEMENT LE COMMUTATEUR D'ALLUMAGE.

LAISSER L'INTERRUPTEUR D'ARRÊT MOTEUR EN POSITION « RELÂCHÉE » ET L'UTILISER SEULEMENT EN CAS D'URGENCE. NE PAS LAISSER LE COMMUTATEUR D'ALLUMAGE SUR « KEY ON » SI VOUS AVEZ ARRÊTÉ LE MOTEUR D'URGENCE EN APPUYANT SUR L'INTERRUPTEUR D'ARRÊT MO-

2 Vehicle / 2 Vehicule

AVEC L'INTERRUPTEUR D'ARRÊT MOTEUR, METTRE LE COMMUTATEUR D'ALLUMAGE SUR « KEY OFF

immobilizer system performance (02_38)

électronique de blocage du moteur qui s'active automatiquement en extrayant la clé de contact. Conserver la seconde clé en lieu sûr car une fois perdue celle-ci il n'est plus possible d'en faire une copie. Cela implique le remplacement de nombreux composants du véhicule (outre les serrures). Chaque clé renferme dans la poignée un dispositif électronique - un transpondeur - ayant la fonction de moduler le signal de radiofréquence émis au démarrage par une antenne spéciale incorporée dans le commutateur. Le signal modulé constitue le « mot de passe » avec lequel la centrale respecti-

IMPORTANT THE IMMOBILIZER SYSTEM CAN REGISTER UP TO FOUR KEYS.

THE REGISTRATION PROCEDURE CAN BE PERFORMED ONLY AT A DEALERSHIP. LA PROCÉDURE DE MÉMORISATION EFFACE LES CODES PRÉEXISTANTS : SI LE CLIENT VEUT MÉMORISER DES NOUVELLES CLÉS, IL DEVRA SE RENDRE CHEZ LE CONCESSIONNAIRE AVEC TOUTES LES CLÉS QU'IL A L'INTENTION D'ACTIVER.

La modalité de fonctionnement de l'antidémarrage est signalée par un voyant (1) situé sur le tableau de bord :

• • Tourner la clé (1) dans le sens inverse des aiguilles d'une montre, puis déposer la selle (2) en l'extrayant de la sangle du passager (3).

À l'intérieur de la bavette du véhicule, un coffre porte-documents / trousse d'outils très pratique a été aménagé. Pour y accéder, il suffit de déposer la selle (2).

Presser le centre de la selle (2), au niveau de la fixation arrière, pour déclencher la serrure.

SI LE VOYANT D'ALARME ET ÉVENTUELLEMENT LE MESSAGE « SERVICE » S'ALLUMENT LORS DU FONCTIONNEMENT NORMAL DU MOTEUR,

LA CENTRALE ÉLECTRONIQUE A DÉTECTÉ UNE ANOMALIE.

IN MANY CASES THE ENGINE MAY CONTINUE TO PERFORM, BUT WITH REDUCED PERFORMANCE; IMMEDIATELY CONTACT AN Official aprilia

Dealership. CONTACTEZ UN concessionnaire officiel aprilia POUR LES RÉPARATIONS. LE NON-RESPECT DE CET AVERTISSEMENT PEUT ENTRAÎNER DES ACCIDENTS ET PAR CONSÉQUENT DES BLESSURES TRÈS GRAVES, VOIRE LA MORT.

Ce véhicule est conçu pour identifier en temps réel d'éventuelles anomalies de fonctionnement, mémorisées par la centrale électronique.

Chaque fois que l'interrupteur d'allumage est sur « KEY ON », le voyant DEL d'alarme s'allume sur le tableau de bord pendant environ trois secondes.

Front and rear disc brake

Si nécessaire, effectuer le remplissage du liquide de frein.

Contrôler qu'il fonctionne doucement et qu'on peut l'ouvrir et le fermer complètement, dans toutes les positions de la direction.

3 Use / 3 L’utilisation

Contrôler le bon fonctionnement de l'interrupteur de sécurité.

Eléments de fixation

Vérifier que les éléments de fixation ne sont pas desserrés.

Adjust or tighten them as required.

Contrôler le niveau et ravitailler, si nécessaire.

Contrôler les éventuelles fuites ou occlusions dans le circuit.

3 Use / 3 L’utilisation

NE PAS FUMER EN FAISANT LE RAVITAILLEMENT OU À PROXIMITÉ DES VAPEURS DANGEREUSES. NE JAMAIS LAISSER ENTRER EN CONTACT LE CARBURANT AVEC DES FLAMMES, DES ÉTINCELLES OU DES SOURCES DE CHALEUR. ÉVITEZ AUTANT QUE POSSIBLE DE VERSER DU CARBURANT PENDANT QUE VOUS FAITES LE RAVITAILLEMENT. LES

3 Use / 3 L’utilisation

NE JAMAIS ESSAYER DE TRANSVASER DE L'ESSENCE D'UN RÉCIPIENT

À L'AUTRE EN UTILISANT VOTRE BOUCHE COMME MOYEN DE TRANSMISSION. UTILISEZ UNE POMPE MANUELLE OU UN OUTIL SIMILAIRE. ATTENTION LE CARBURANT EST TOXIQUE ET CANCÉRIGÈNE ET CONTIENT DES SUBSTANCES CHIMIQUES QUI CAUSENT DES MALFORMATIONS ET PLUSIEURS PROBLÈMES CONGÉNITAUX. SI DU CARBURANT EST ACCIDENTELLEMENT VERSÉ SUR LA PEAU OU LES VÊTEMENTS, LAVEZ-VOUS IMMÉDIATEMENT AVEC DE L'EAU ET DU SAVON ET CHANGEZ DE VÊTEMENTS.

KEEP GASOLINE OUT OF REACH OF CHILDREN.DISPOSE OF IT IN THE CORRECT MANNER, DO NOT DUMP IT INTO THE SEWER SYSTEM, IN THE SINK, OR IN THE BATHROOM.

SI VOTRE VÉHICULE SE RENVERSE, IL PERDRA DU CARBURANT QUI EST EXTRÊMEMENT INFLAMMABLE. FLAMMES ET ÉTINCELLES PEUVENT DONNER LIEU À DE GRAVES INCENDIES QUI NE DÉTRUIRONT PAS SEULEMENT VOTRE VÉHICULE, MAIS QUI SERONT EXTRÊMEMENT DANGEREUX ÉGALEMENT POUR LES VÉHICULES ET LES ÉDIFICES ENVIRONNANTS ET QUI POURRAIENT CAUSER DES BLESSURES TRÈS GRAVES, VOIRE LA MORT. TENIR TOUJOURS LE CARBURANT HORS DE LA PORTÉE DES ENFANTS. ÉLIMINER DE FAÇON CORRECTE, NE PAS VIDER DANS LES ÉGOUTS, L'ÉVIER OU DANS LA SALLE DE BAINS.

Caractéristiques techniques

Carburant. Tourner la clé dans le sens contraire des aiguilles d'une montre, soulever et retirer le bouchon du réservoir de carburant. Ravitailler.

ATTENTION DO NOT ADD ADDITIVES OR OTHER SUBSTANCES TO THE GASOLINE.

Extraire la clé (2). Refermer le cache (1).

MAKE SURE THAT THE CAP IS CLOSED CORRECTLY.

S'ASSURER QUE LE BOUCHON EST CORRECTEMENT FERMÉ.

IL EST POSSIBLE TOUTEFOIS D'EFFECTUER UN RÉGLAGE PERSONNALISÉ, EN FONCTION DE L'UTILISATION DU VÉHICULE.

POUR COMPTER LE NOMBRE DE CRANS DU RÉGULATEUR (1), PARTIR TOUJOURS DE LA CONFIGURATION LA PLUS RIGIDE (ROTATION COMPLÈTE DU RÉGULATEUR DANS LE SENS DES AIGUILLES D'UNE MONTRE).

NE PAS FORCER LA ROTATION DU RÉGULATEUR (1) AU-DELÀ DE LA FIN DE COURSE DANS LES DEUX SENS, POUR ÉVITER DE POSSIBLES ENDOMMAGEMENTS.

LA CONFIGURATION STANDARD DE LA PRÉCHARGE DU RESSORT EST RÉGLÉE POUR SATISFAIRE LA PLUPART DES CONDITIONS DE CONDUITE. IL EST CEPENDANT POSSIBLE DE S'ADRESSER À UN CONCESSIONNAIRE OFFICIEL aprilia POUR DEMANDER UN RÉGLAGE PERSONNALISÉ.

(1) à la distance désirée.

Clutch lever adjustment

(03_09) (1) à la distance désirée.

(100 km), agir avec prudence sur les freins et éviter les freinages brusques et prolongés. Cela autorise un correct ajustement du matériel de frottement des plaquettes sur les disques de frein.

3 Use / 3 L’utilisation

LE MOTEUR NE PEUT ÊTRE DÉMARRÉ QUE SI LE SÉLECTEUR DE VITESSES EST AU POINT MORT. DANS CE CAS, SI ON ESSAYE DE PASSER UNE VITESSE, LE MOTEUR S'ÉTEINT.

LA BÉQUILLE LATÉRALE SOULEVÉE, IL EST POSSIBLE DE DÉMARRER LE MOTEUR LORSQUE LE SÉLECTEUR DE VITESSES EST AU POINT MORT OU LORSQU'UNE VITESSE EST PASSÉE ET QUE LE LEVIER D'EMBRAYAGE EST ACTIONNÉ.

3 Use / 3 L’utilisation

S'assurer que l'inverseur de feux (1) soit en position de feux de croisement.

Positionner sur « RUN » l'interrupteur d'arrêt du moteur (2). Tourner la clé (3) et placer l'interrupteur d'allumage sur ON.

Arrivé à ce point :

The start up screen will appear on the multifunction display for 2 seconds.

All of the warning lights (4) and the backlighting will turn on for 2 seconds on the panel. The RPM meter (5) will go to the bottom of the scale for 3 seconds, and then return to the minimum value. L'aiguille du compte-tours (5) se place à la valeur maximale de l'échelle et après 3 secondes, retourne à la valeur minimale. Durant l'utilisation normale du véhicule, les valeurs courantes sont indiquées instantanément sur les instruments.

SI LE VOYANT DE LA RÉSERVE DE CARBURANT (6) S'ALLUME SUR LE TABLEAU DE BORD, PROCÉDER AU PLUS VITE AU RAVITAILLEMENT EN CARBURANT.

Le véhicule dispose d'un démarreur, géré par la centrale, qui entre automatiquement en fonctionnement lorsqu'il s'avère nécessaire (départ à froid).

POUR ÉVITER UNE CONSOMMATION EXCESSIVE DE LA BATTERIE, NE PAS APPUYER SUR LE BOUTON DE DÉMARRAGE (2) PENDANT PLUS DE DIX SECONDES.

SI LE MOTEUR NE DÉMARRE PAS DANS CET INTERVALLE DE TEMPS, ATTENDRE DIX SECONDES ET AP-

3 Use / 3 L’utilisation

PUIS LE RELÂCHER DÈS QUE LE MOTEUR DÉMARRE.

AVOID PRESSING THE START UP BUTTON (2) WHEN THE ENGINE IS RUNNING, AS IT COULD DAMAGE THE STARTER.

Relâcher le levier de frein (actionné au démarrage).

ATTENTION AU DÉPART, LE RELÂCHEMENT TROP BRUSQUE OU RAPIDE DU LEVIER D'EMBRAYAGE PEUT CAUSER L'ARRÊT DU MOTEUR ET LE BLOCAGE DU VÉHICULE.

NE PAS ACCÉLÉRER BRUSQUEMENT OU EXCESSIVEMENT DURANT LE RELÂCHEMENT DE L'EMBRAYAGE, AFIN D'ÉVITER LE PATINAGE DE L'EMBRAYAGE (RELÂCHEMENT LENT) ET LA LEVÉE DE LA ROUE AVANT OU CABRAGE (RELÂCHEMENT RAPIDE).

Slowly release the clutch (3) while accelerating by turning the throttle grip (2) moderately

(Pos.B). (3) et abaisser le levier de commande de la boîte de vitesses (4) pour passer la vitesse inférieure. Si actionnés, relâcher les leviers de frein.

3 Use / 3 L’utilisation

« OFF » ET CONTRÔLER LE NIVEAU DU LIQUIDE DE REFROIDISSEMENT.

DO NOT TURN THE STARTER KEY TO

"KEY OFF", AS THE COOLING FANS WOULD TURN OFF, REGARDLESS OF THE COOLANT TEMPERATURE, AND THE COOLANT TEMPERATURE WOULD INCREASE EVEN MORE. POUR ÉVITER LA SURCHAUFFE DE L'EMBRAYAGE, NE PAS LAISSER LE MOTEUR TOURNER TROP LONGTEMPS LORSQUE LE VÉHICULE EST ARRÊTÉ, UNE VITESSE EST ENGAGÉE ET LE LEVIER D'EMBRAYAGE EST ACTIONNÉ.

EN ACTIONNANT UNIQUEMENT LE FREIN AVANT OU UNIQUEMENT LE FREIN ARRIÈRE, ON RÉDUIT CONSIDÉRABLEMENT LA FORCE DE FREINAGE ET ON RISQUE DE BLOQUER UNE ROUE AVEC LA PERTE D'ADHÉRENCE QUI EN RÉSULTE.

EN CAS D'ARRÊT EN PENTE, DÉCÉLÉRER COMPLÈTEMENT ET UTILISER UNIQUEMENT LES FREINS POUR IMMOBILISER LE VÉHICULE. L'UTILISATION DU MOTEUR POUR MAINTENIR ARRÊTÉ LE VÉHICULE PEUT CAUSER LA SURCHAUFFE DE L'EMBRAYAGE.

3 Use / 3 L’utilisation

PROFITER DE LA COMPRESSION DU MOTEUR EN RÉTROGRADANT LA VITESSE CONJOINTEMENT À L'UTILISATION INTERMITTENTE DES DEUX FREINS.

DANS LES TRAJETS EN DESCENTE, NE PAS CONDUIRE AVEC LE MOTEUR ÉTEINT.

3 Use / 3 L’utilisation

SUR CHAUSSÉE MOUILLÉE OU À FAIBLE ADHÉRENCE (ENNEIGÉE, VERGLACÉE, BOUEUSE, ETC.), CONDUIRE À VITESSE MODÉRÉE, EN

NE PAS APPUYER LE VÉHICULE CONTRE LES MURS, NE PAS L'ÉTENDRE SUR LE SOL.

MAKE SURE THAT THE VEHICLE,

AND IN PARTICULAR ITS HOT COMPONENTS, DO NOT COMPROMISE THE SAFETY OF ADULTS AND CHILDREN. DO NOT LEAVE THE VEHICLE UNATTENDED WITH THE ENGINE RUNNING OR WITH THE KEY IN.

ÉVITER DE STATIONNER LE VÉHICULE À PROXIMITÉ DE BROUSSAILLES SÈCHES OU DANS DES ENDROITS ACCESSIBLES AUX ENFANTS, DANS LA MESURE OÙ LE POT D'ÉCHAPPEMENT CATALYTIQUE ATTEINT DES TEMPÉRATURES TRÈS ÉLEVÉES LORS DE SON UTILISATION. PAR CONSÉQUENT, FAIRE LA PLUS GRANDE ATTENTION ET ÉVITER

3 Use / 3 L’utilisation

NE PAS UTILISER DE L'ESSENCE AU PLOMB, DANS LA MESURE OÙ CELA PROVOQUE LA DESTRUCTION DU CATALYSEUR.

3 Use / 3 L’utilisation

à l'acquéreur final ou en cours d'utilisation ;

• l'utilisation du véhicule après qu'un tel dispositif ou élément constitutif ait été déposé ou rendu inopérant. Contrôler le pot d'échappement / silencieux et les tuyaux du silencieux, en s'assurant qu'il n'y ait pas de traces de rouille ou de trous et que le système d'échappement fonctionne correctement. Si le bruit produit par le système d'échappement augmente, contacter immédiatement un concessionnaire officiel aprilia.

Pousser la béquille latérale avec le pied droit, en l'étendant complètement (3).

Incliner le véhicule afin d'appuyer la béquille au sol. Braquer le guidon complètement vers la gauche.

VÉRIFIER QUE LE TERRAIN DE LA ZONE DE STATIONNEMENT EST DÉGAGÉ, SOLIDE ET PLAT.

3 Use / 3 L’utilisation

Avant de démarrer le moteur, s'assurer du bon fonctionnement du frein, de l'embrayage, de la transmission et des commandes de l'accélérateur, et vérifier que les niveaux d'huile et de carburant soient adéquats. Le système d'échappement, les freins et certains composants du véhicule peuvent beaucoup chauffer durant la marche. Ne pas toucher ces composants. La prise de certains médicaments ou remèdes, illégaux ou sur prescription médicale, tout comme la prise d'alcool, augmentent considérablement le risque d'accident. Ne pas conduire sous l'effet de l'alcool ou de médicaments aussi bien illégaux qu'autorisés sur prescription mé-

3 Use / 3 L’utilisation

Foundation. Garder toujours à l'esprit que la conduite d'un véhicule à deux roues, bien que facile et divertissante, est très différente de la conduite d'une voiture. Un conducteur automobile expérimenté n'est pas nécessairement en mesure de conduire un véhicule à deux roues en toute sécurité. Ne JAMAIS prêter le véhicule à d'autres personnes sans avoir la certitude qu'elles sont expérimentées et en possession du permis de conduire. Respecter toutes les règles du code de la route. Faire tout particulièrement attention à tous les panneaux d'avertissement, de réglementation de la circulation et d'information.

Éviter les obstacles qui pourraient endommager le véhicule ou mener à la perte de contrôle de celui-ci. Ne pas conduire à l'abri des véhicules, camions ou automobiles, devant vous et ne pas rester dans leur sillage pour augmenter la vitesse. En cas d'accident, les motocyclettes, les scooters et les cyclomoteurs n'offrent pas le même niveau de protection que celui garanti par les automobiles.

Les jambes sont tout particulièrement exposées au risque de lésions. L'installation additionnelle de jambières peut augmenter concrètement le risque de lésions et la gravité de celles-ci en cas d'accident. Ne pas installer les jambières disponibles sur le marché des pièces de rechange et des accessoires. L'inobservance de ces instructions peut comporter

3 Use / 3 L’utilisation

Ne pas utiliser un véhicule endommagé.

Un véhicule endommagé peut perdre la stabilité ou présenter d'autres problèmes qui pourraient augmenter le risque d'accident et provoquer des lésions graves, voire mortelles. Ne pas chercher à modifier la position, l'inclinaison ou la couleur de la plaque d'immatriculation. La plaque d'immatriculation ne doit être recouverte sous aucun prétexte, même pas avec du plastique transparent. Ne pas modifier les dispositifs de sécurité du véhicule, en particulier les composants tels que les clignotants, les rétroviseurs, les feux ou les klaxons. Toute modification apportée au véhicule comportera l'annulation de la garantie.

Les altérations du système de contrôle des émissions et des bruits sont interdites par la loi et peuvent s'ensuivre de sanctions sévères.

Dans certaines juridictions, le véhicule peut même être confisqué. Ce véhicule n'a pas été conçu pour être équipé d'un side-car ou pour être utilisé pour traîner des remorques ou d'autres véhicules. aprilia ne fabrique pas de side-cars ou de remorques et n'est donc pas en mesure de prévoir les conséquences que ces accessoires peuvent avoir sur la manœuvrabilité et sur la stabilité du véhicule : vous êtes toutefois averti que ces

3 Use / 3 L’utilisation

Freiner en utilisant les deux freins, avant et arrière. L'utilisation d'un seul frein en cas de freinages brusques pourrait faire patiner le véhicule ou faire perdre au conducteur le contrôle de celui-ci.

Dans les descentes, profiter de l'action de freinage du moteur en conservant la même vitesse ou en sélectionnant une vitesse inférieure à celles utilisées normalement en côte. Utiliser les freins avant et arrière avec modération. Voyager toujours à une vitesse adaptée et éviter les accélérations brusques et inutiles, non seulement pour une plus grande sécurité, mais également pour réduire la consommation de carburant et augmenter la durée de vie du véhicule. Quand on utilise le véhicule sur des surfaces mouillées ou glissantes, garder toujours à l'esprit que l'adhérence diminue considérablement. Dans ces conditions, manœuvrer toujours le véhicule lentement et avec la plus grande prudence. Les accélérations, les freinages ou les virages soudains peuvent vous faire perdre le contrôle du véhicule. Quand l'adhérence est réduite, accélérer et ralentir

Do not let the engine run "stressed," running at an RPM that is too low. Shift down to a lower gear. Do not make the engine run at too high an RPM. Pay attention to the red line on the speedometer.

Remember that turning too aggressively can cause the side of the tires to lose contact with the ground, leading to a fall, serious injury, and even death. Ralentir et conduire avec prudence sur des chaussées irrégulières. Éviter d'accélérer en tournant complètement la poignée d'accélérateur, sauf en cas de stricte nécessité, comme par exemple lors d'un dépassement. Ne pas laisser tourner le moteur en « sous-régime », c'est-à-dire à un nombre de tours trop bas. Passer à une vitesse inférieure. Ne pas faire tourner excessivement le moteur. Observer la ligne rouge sur le compteur de vitesse. Retenir que tourner de façon excessivement agressive peut faire perdre l'adhérence sur le flanc du pneu et provoquer une chute et des lésions graves, voire mortelles. Respecter toujours les limitations de vitesse imposées par la loi en tenant en considération qu'il n'est pas toujours possible de conduire jusqu'à la limitation de vitesse indiquée dans toutes les conditions routières. Le fait de ralentir légèrement augmente considérablement votre sécurité dans toutes les conditions routières.

Porter toujours le casque. Plusieurs accidents sont mortels à cause de lésions à la tête.

Les vêtements doivent être particulièrement adhérents et fermés aux poignées et aux chevilles. Les cordons, les ceintures et les cravates ne doivent pas pendre ; empêcher que ces objets ou d'autres puissent interférer avec la conduite en s'accrochant dans les parties en mouvement ou dans les mécanismes de direction. Ne pas garder d'objets aigus dans les poches qui pourraient s'avérer dangereux en cas de chute, comme par exemple des clés, des crayons à mine, etc. S'assurer de faire respecter ces recommandations à tout passager éventuel.

3 Use / 3 L’utilisation

Les carénages et les pare-brises montés sur le véhicule peuvent créer des forces aérodynamiques suffisamment importantes pour compromettre la stabilité du véhicule pendant la marche, surtout à grande vitesse.

S'assurer que tout objet se trouvant sur le véhicule soit fermement fixé, qu'il ne puisse se détacher et bloquer les roues, les fourches, etc. Ne pas installer d'accessoires électriques ni modifier le système électrique du véhicule. Tout composant pouvant produire une surcharge ou une panne électrique pourrait provoquer l'arrêt immédiat du véhicule, l'extinction ou la diminution de l'intensité des feux ou des klaxons ou le manque de fonctionnement d'autres accessoires de sécurité. Utiliser seulement des accessoires d'origine aprilia.

Les opérations de montée et descente du véhicule doivent être effectuées avec la pleine liberté de mouvement et les mains dégagées (sans porter objets, casque, gants ou lunettes).

3 Use / 3 L’utilisation

ATTENTION LE CONDUCTEUR EST TOUJOURS LE PREMIER À MONTER ET LE DERNIER

À DESCENDRE DU VÉHICULE ET C'EST À LUI D'ASSURER L'ÉQUILIBRE ET LA STABILITÉ DANS LA PHASE DE MONTÉE OU DE DESCENTE DU PASSAGER

ATTENTION LES BAGAGES ET LES OBJETS FIXÉS À LA PARTIE ARRIÈRE DU VÉHICULE PEUVENT CRÉER UN OBSTACLE À LA MONTÉE OU À LA DESCENTE DU VÉHICULE.

3 Use / 3 L’utilisation

SANS PROVOQUER LE RENVERSEMENT DE CELUI-CI.

MONTÉE Grip the handlebar properly and mount the vehicle without placing your weight upon the side stand.

Agir avec le pied gauche sur la béquille latérale et la faire rentrer complètement.

DESCENTE DISMOUNTING

VÉRIFIER QUE LE TERRAIN DE LA ZONE DE STATIONNEMENT EST DÉGAGÉ, SOLIDE ET PLAT.

Avec le talon du pied gauche, agir sur la béquille latérale et la déplier complètement.

RISQUE DE CHUTE ET RENVERSEMENT. S'ASSURER QUE LE PASSAGER EST BIEN DESCENDU DU VÉHICULE. NE PAS CHARGER SON POIDS SUR LA BÉQUILLE LATÉRALE.

3 Use / 3 L’utilisation

DO NOT PLACE YOUR WEIGHT UPON THE SIDE STAND.

Tourner le guidon complètement vers la gauche. Faire rentrer les repose-pieds passager.

Replace the passenger footrests.

ÉLIMINER L'HUILE DE FAÇON CORRECTE.

EN CAS DE FUITE D'HUILE, NE PAS CONDUIRE LE VÉHICULE. AVANT D'UTILISER VOTRE VÉHICULE, LE FAIRE RÉPARER PAR UN concessionnaire officiel aprilia.

SI LE VOYANT DE PRESSION D'HUILE DU MOTEUR RESTE ALLUMÉ UNE FOIS LE MOTEUR DÉMARRÉ, OU S'IL S'ALLUME PENDANT LA CONDUITE,

LE CIRCUIT D'HUILE NE DÉVELOPPE PAS ASSEZ DE PRESSION. DANS CE CAS, ARRÊTER IMMÉDIATEMENT LE MOTEUR ET CONTACTER UN concessionnaire officiel aprilia. L'INOBSERVATION DE CET AVERTISSEMENT PEUT ENTRAÎNER UN GRIPPAGE DU MOTEUR, UN RENVERSEMENT DU

4 Maintenance / 4 L’entretien

LA PROCÉDURE CORRECTE PRÉVOIT D'EFFECTUER LE CONTRÔLE APRÈS UN VOYAGE OU APRÈS AVOIR PARCOURU ENVIRON 10 mi

(15 km) SUR UN PARCOURS EXTRAURBAIN (SUFFISANTS POUR PORTER À TEMPÉRATURE L'HUILE MOTEUR).

Contrôler le niveau d'huile à travers la fente respective sur le carter moteur.

MAX = maximum level.

Contrôler périodiquement le niveau d'huile moteur.

Pour réaliser la vidange :

(4 000 cm³) en correspondance du bouchon de vidange (2).

Dévisser et enlever le bouchon de vidange (2). Dévisser et enlever le bouchon de remplissage (1). Vidanger et laisser goutter pendant quelques minutes l'huile à l'intérieur du récipient. Remplacer la rondelle d'étanchéité du bouchon de vidange (2). Retirer les résidus métalliques attachés à l'aimant du bouchon de vidange (2). Visser et serrer le bouchon de vidange (2).

Couples de blocage (N*m)

Oil drainage cap - M16x1.5

LES PNEUS PEUVENT SORTIR DES JANTES. DANS LES VIRAGES, LE VÉHICULE POURRAIT FAIRE UNE EMBARDÉE. CONTRÔLER L'ÉTAT DE LA SURFACE ET L'USURE, DANS LA MESURE OÙ DES PNEUS EN MAUVAIS ÉTAT COMPROMETTRAIENT L'ADHÉRENCE À LA ROUTE ET LA MANŒUVRABILITÉ DU VÉHICULE. REMPLACER LE PNEU S'IL EST USÉ OU SI UNE ÉVENTUELLE CREVAISON DANS LA ZONE DE LA BANDE DE

ROULEMENT A DES DIMENSIONS SUPÉRIEURES À 0,197 in (5 mm).

CHECK THAT THE INFLATION VALVES ARE ALWAYS CAPPED IN ORDER TO AVOID UNEXPECTED FLAT TIRES. REPLACEMENT, REPAIR, MAINTENANCE AND BALANCING OPERATIONS ARE HIGHLY IMPORTANT AND SHOULD BE CARRIED OUT USING THE APPROPRIATE TOOLS AND WITH ADEQUATE KNOWLEDGE.

ÉQUILIBRAGE SONT TRÈS IMPORTANTES : ELLES DOIVENT ÊTRE RÉALISÉES À L'AIDE DES OUTILS APPROPRIÉS ET EN AYANT L'EXPÉRIENCE NÉCESSAIRE. POUR CETTE RAISON, IL EST CONSEILLÉ DE S'ADRESSER À UN CONCESSIONNAIRE OFFICIEL aprilia OU À UN SPÉCIALISTE EN PNEUS POUR L'EXÉCUTION DES OPÉRATIONS PRÉCÉDENTES. SI LES PNEUS SONT NEUFS, ILS PEUVENT ÊTRE RECOUVERTS D'UNE PATINE GLISSANTE : CONDUIRE PRUDEMMENT LORS DES PREMIERS KILOMÈTRES. NE PAS ENDUIRE LES PNEUS AVEC UN LIQUIDE INAPPROPRIÉ. SI LES PNEUS SONT VIEUX, MÊME S'ILS NE SONT PAS COMPLÈTEMENT USÉS, ILS PEUVENT DURCIR ET COMPROMETTRE LA TENUE DE ROUTE.

4 Maintenance / 4 L’entretien

ÊTES UNE PERSONNE EXPERTE ET QUALIFIÉE, VOUS POUVEZ VOUS RÉFÉRER AUX INDICATIONS PRÉSENTES DANS LE MANUEL GARAGE QUE

RINCER ABONDAMMENT À L'EAU LA BOUCHE ET LA GORGE ET CONSULTER IMMÉDIATEMENT UN MÉDECIN.

La solution de liquide de refroidissement est composée de 50 % d'eau et 50 % d'antigel.

This solution is also suited to the warm season, as it is less prone to evaporative loss and will reduce the need for refills.

De cette façon, les dépôts de sels minéraux, laissés dans le radiateur suite à l'évaporation de l'eau, diminuent et l'efficacité du système de refroidissement reste inaltérée.

Si la température extérieure descend par dessous de 32 °F (0 °C), contrôler fréquemment le circuit de refroidissement en ajoutant, si nécessaire, une concentration plus importante d'antigel (jusqu'à un maximum de 60 %).

Pour la solution de refroidissement, utiliser de l'eau distillée, pour ne pas endommager le moteur.

IMPORTANT ATTENTION DO NOT REMOVE THE EXPANSION TANK CAP WHEN THE ENGINE IS HOT, SINCE COOLANT IS UNDER PRESSURE AND VERY HOT. CONTACT WITH SKIN OR CLOTHES MAY CAUSE SEVERE SCALDING AND/OR DAMAGES.

RINCER ABONDAMMENT À L'EAU LA BOUCHE ET LA GORGE ET CONSULTER IMMÉDIATEMENT UN MÉDECIN.

ATTENTION MAKE SURE NOT TO POUR THE COOLANT ON HOT ENGINE OR EXHAUST SYSTEM COMPONENTS; IT MAY IGNITE AND PRODUCE AN INVISIBLE FLAME. WHEN CARRYING OUT MAINTENANCE, THE USE OF LA172

PRÊTER ATTENTION À NE PAS VERSER DU LIQUIDE DE REFROIDISSEMENT SUR LES PARTIES BRÛLAN-

NE PAS RÉPANDRE DE LIQUIDE DANS L'ENVIRONNEMENT. TENIR HORS DE PORTÉE DES ENFANTS.

HAVE ANY REPAIRS CARRIED OUT BY AN Official aprilia Dealership.

NE PAS ENLEVER LE BOUCHON DU VASE D'EXPANSION (1) LORSQUE LE MOTEUR EST CHAUD, CAR LE LIQUIDE DE REFROIDISSEMENT EST SOUS PRESSION ET À TEMPÉRATURE ÉLEVÉE. EN CONTACT AVEC LA PEAU OU LES VÊTEMENTS, IL PEUT CAUSER DES BRÛLURES ET/OU DES BLESSURES GRAVES.

Braquer le guidon vers la gauche en maintenant le véhicule en position verticale. S'assurer que le niveau du liquide contenu dans le vase d'expansion soit compris entre les repères « MAX » (« MAX »= niveau maximum) et « MIN » (« MIN » = niveau minimum).

Dans le cas contraire :

à peu près le repère « MAX ».

Ne pas dépasser ce niveau, afin d'éviter qu'une fuite de liquide ne se produise durant le fonctionnement du moteur. Repositionner et bloquer le bouchon de remplissage (1).

Pour le frein arrière, maintenir le véhicule en position verticale et vérifier que le liquide contenu dans le réservoir soit parallèle au bord du réservoir.

Vérifier que le liquide contenu dans le réservoir dépasse le repère « LOWER ».

Vérifier l'usure des plaquettes et du disque de frein.

Si les plaquettes et/ou le disque ne doivent pas être remplacés, effectuer le remplissage.

4 Maintenance / 4 L’entretien

Ne conduisez pas votre véhicule si l'embrayage est usé ou fonctionne incorrectement ! L'embrayage est une des pièces les plus importantes du système de sécurité de votre véhicule et utiliser un véhicule qui ne possède pas un embrayage parfait représente un risque élevé de collisions et d'accidents graves, même mortels.

L'EMBRAYAGE EST EXTRÊMEMENT IMPORTANT POUR VOTRE SÉCURITÉ. NE PAS UTILISER LE VÉHICULE SI L'EMBRAYAGE NE FONCTIONNE PAS PARFAITEMENT. CONTRÔLER

TOUJOURS L'EMBRAYAGE AVANT DE CONDUIRE LE VÉHICULE.

CHECK THAT THE CLUTCH TUBE IS NOT GLAZED OR TWISTED, AND IS NOT LEAKING FLUID.

AVANT DE CONDUIRE LE VÉHICULE.

KEEP THE TRANSMISSION CLUTCH FLUID OUT OF REACH OF CHILDREN.

ÉLIMINER LE LIQUIDE D'EMBRAYAGE DE FAÇON CORRECTE.

• Vérifier que le liquide contenu dans le réservoir dépasse le repère « MIN » :

Si le liquide n'atteint pas au moins le repère « MIN », procéder au remplissage.

VOUS POUVEZ VOUS RÉFÉRER AUX INDICATIONS PRÉSENTES DANS LE MANUEL DE GARAGE QUE VOUS POUVEZ ACHETER DANS UN Concessionnaire officiel aprilia.

Battery removal (04_10,

04_11) Dévisser et enlever les deux vis (2). Déposer la bride de blocage de la batterie (3). Débrancher le connecteur du capteur de chute.

• Déplacer latéralement le câble positif (7). Saisir solidement la batterie (8) et la retirer de son logement en la soulevant. Ranger la batterie (8) sur une surface horizontale, dans un endroit frais et sec. Repositionner la selle.

LORS DU REMONTAGE DE LA BATTERIE, FAIRE ATTENTION À SON BON POSITIONNEMENT ET À NE PAS INVERSER LES POLARITÉS.

ATTENTION LORS DU REMONTAGE, BRANCHER D'ABORD UN CÂBLE SUR LA BORNE POSITIVE (+) ET ENSUITE L'AUTRE CÂBLE SUR LA BORNE NÉGATIVE (-).

CONTRÔLER QUE LES COSSES DES CÂBLES ET LES BORNES DE LA BATTERIE SONT :

EN BON ÉTAT (EXEMPTS DE ROUILLE OU DE DÉPÔTS) ;

Préparer le chargeur de batterie pour le type de recharge indiqué.

Brancher la batterie au chargeur de batterie.

ATTENTION WHEN RECHARGING OR USING THE BATTERY, BE CAREFUL TO DO SO IN AN ADEQUATELY VENTILATED SPACE. DO NOT BREATH GASES RE-

A, AFIN D'ÉVITER UNE DÉGRADATION DE LA BATTERIE, DUE À LA CONSOMMATION DE COURANT DE L'ORDINATEUR MULTIFONCTIONS.

L'ON PEUT APPUYER SUR LE BOUTON DE DÉMARRAGE.

IL EST IMPOSSIBLE DE DÉMARRER AVANT LES 20 SECONDES PRÉÉTABLIES.

CELA POURRAIT ENDOMMAGER LE SYSTÈME ÉLECTRIQUE ET MÊME PROVOQUER UN INCENDIE, EN CAS DE COURT-CIRCUIT. ATTENTION QUAND UN FUSIBLE GRILLE FRÉQUEMMENT, IL EST PROBABLE QU'IL EXISTE UN COURT-CIRCUIT OU UNE

4 Maintenance / 4 L’entretien

Pour réaliser le contrôle :

Extraire un fusible à la fois et contrôler si le filament (2) est interrompu.

Avant de remplacer le fusible, rechercher, si possible, la cause de la panne. Remplacer le fusible, si endommagé, par un de même ampérage. Pour les fusibles principaux, effectuer les mêmes opérations décrites précédemment pour les fusibles secondaires.

D - Positif de batterie au tableau de bord et à la centrale EFG-1x (15 A). E - Positif permanent, alimentation de la centrale ECU (3 A).

G - Spare fuses (10 - 15 - 20 A)

À UN Concessionnaire officiel aprilia

OU, SI VOUS ÊTES UNE PERSONNE EXPERTE ET QUALIFIÉE, VOUS POUVEZ VOUS RÉFÉRER AUX INDICATIONS PRÉSENTES DANS LE MANUEL DE GARAGE QUE VOUS POUVEZ ACHETER DANS UN Concessionnaire officiel aprilia.

Headlight adjustment (04_16,

04_17, 04_18) Positionner le véhicule sur la béquille. En opérant du côté arrière droit de la bulle, agir avec un tournevis court cruciforme sur la vis respective (1). EN VISSANT (sens des aiguilles d'une montre), le faisceau lumineux s'élève. EN DÉVISSANT (sens inverse des aiguilles d'une montre), le faisceau lumineux s'abaisse.

VÉRIFIER QUE L'ORIENTATION VERTICALE DU FAISCEAU LUMINEUX EST CORRECTE.

(sens des aiguilles d'une montre), le faisceau lumineux se déplace vers la gauche ; EN DÉVISSANT (sens inverse des aiguilles d'une montre), le faisceau lumineux se déplace vers la droite.

Déposer le verre (2).

Appuyer modérément sur l'ampoule (3) et la tourner dans le sens inverse des aiguilles d'une montre. Extraire l'ampoule (3) de son logement. Installer correctement une ampoule du même type.

AVERTISSEMENT SI LA PARABOLE (4) SORT DE SON LOGEMENT, LA RÉINSÉRER CORRECTEMENT.

À UN Concessionnaire officiel aprilia OU, SI VOUS ÊTES UNE PERSONNE EXPERTE ET QUALIFIÉE, VOUS POUVEZ VOUS RÉFÉRER AUX INDICATIONS PRÉSENTES DANS LE MANUEL DE GARAGE QUE VOUS

4 Maintenance / 4 L’entretien

Déposer le verre (2). Appuyer modérément sur l'ampoule (3) et la tourner dans le sens inverse des aiguilles d'une montre. Extraire l'ampoule (3) de son logement. Installer correctement une ampoule du même type.

IF THE PARABOLA (4) EXITS FROM ITS HOUSING, REINSERT IT CORRECTLY.

À UN Concessionnaire officiel aprilia

OU, SI VOUS ÊTES UNE PERSONNE EXPERTE ET QUALIFIÉE, VOUS POUVEZ VOUS RÉFÉRER AUX INDICATIONS PRÉSENTES DANS LE MANUEL DE GARAGE QUE VOUS POUVEZ ACHETER DANS UN Concessionnaire officiel aprilia.

Rear-view mirrors (04_21,

04_22) SOUTENIR LE RÉTROVISEUR (4) POUR EN ÉVITER LA CHUTE ACCIDENTELLE.

4 Maintenance / 4 L’entretien

AND QUALIFIED, YOU CAN USE THE MECHANIC'S GUIDE AS A REFERENCE, WHICH CAN BE PURCHASED AT AN Official aprilia Dealership.

ÉRAFLER NI LES ABÎMER.

Retirer le rétroviseur (4).

Le système de freinage avant est équipé de deux disques, l'un à droite et l'autre à gauche de la roue avant. Le système de freinage arrière est équipé d'un seul disque, placé sur le côté droit de la roue arrière. L'information suivante peut se référer à un seul système de freinage, mais reste valable pour les deux systèmes de freinage.

LES FREINS SONT EXTRÊMEMENT IMPORTANTS POUR VOTRE INTÉGRITÉ. N'UTILISEZ PAS VOTRE VÉHICULE SI LES FREINS NE FONCTIONNENT PAS PARFAITEMENT. CONTRÔLER TOUJOURS L'EFFICACITÉ

DES FREINS AVANT DE CONDUIRE LE VÉHICULE.

PAY PARTICULAR ATTENTION TO THE DISCS AND THEIR GRIPPING CAPACITY, MAKING SURE THAT THEY ARE NOT DIRTY OR OILY, ESPECIALLY AFTER MAINTENANCE OR INSPECTIONS. CHECK THAT THE BRAKE TUBES ARE NOT GLAZED OR TWISTED, AND ARE NOT LEAKING FLUID.

KEEP BRAKE FLUID OUT OF REACH OF CHILDREN. DISPOSE OF BRAKE FLUID PROPERLY. PRÊTER UNE ATTENTION PARTICULIÈRE AUX DISQUES DE FREIN ET À LA CAPACITÉ DE FROTTEMENT, EN S'ASSURANT QU'ILS NE SOIENT PAS SALES NI GRAISSEUX, SURTOUT APRÈS DES OPÉRATIONS D'ENTRETIEN OU D'INSPECTION. CONTRÔLER QUE LES TUYAUX DE FREIN NE SOIENT PAS VITRIFIÉS NI ENTORTILLÉS ET QU'ILS N'Y AIENT PAS DE FUITES. TENIR LE LIQUIDE DE FREIN HORS DE LA PORTÉE DES ENFANTS. ÉLIMINER LE LIQUIDE DE FREIN DE FAÇON CORRECTE.

- par l'arrière, pour les étriers du frein avant (1) ;

- sur le côté droit de la moto, du haut vers le bas, pour l'étrier du frein arrière (2).

Passer de la cire sur la surface peinte.

Gonfler les pneus. Ne pas vider le réservoir de carburant. Si possible, vous pouvez ajouter un additif au carburant, disponible dans un concession-

4 Maintenance / 4 L’entretien

Enfiler et nouer un sac en plastique sur les extrémités des pots d'échappement pour éviter que n'entre de l'humidité.

Contrôler la charge de la batterie.

Procéder aux opérations prévues dans le tableau des contrôles préliminaires.

VERIFIER L'EFFICACITÉ ET LA SÉCURITÉ DU VÉHICULE À UNE VITESSE MODÉRÉE DANS UNE ZONE À FAIBLE CIRCULATION AVANT DE CONDUIRE LE VÉHICULE DANS UNE AIRE

À FORTE CIRCULATION.

• Veiller à éviter que des résidus de poussière industriels et polluants, des taches de goudron, des insectes morts, des excréments d'oiseaux, etc. restent sur la carrosserie. Éviter de garer le véhicule sous les arbres. En effet, à certaines saisons, des résidus, de la résine, des fruits ou des feuilles contenant des substances chimiques qui altèrent la peinture tombent des arbres.

IMPORTANT ATTENTION BEFORE WASHING THE VEHICLE,

ÊTRE MOMENTANÉMENT COMPROMISE, À CAUSE DE LA PRÉSENCE D'EAU SUR LES SURFACES DE FROTTEMENT DU SYSTÈME DE FREINAGE. IL FAUT PRÉVOIR DE LONGUES DISTANCES DE FREINAGE POUR ÉVITER LES ACCIDENTS. ACTIONNER LES FREINS À PLUSIEURS REPRISES POUR RÉTABLIR SES CONDITIONS NORMALES. EFFECTUER LES CONTRÔLES PRÉLIMINAIRES.

To clean off dirt and mud deposited from painted surfaces, soften caked dirt with a low-pressure water jet. Sponge off using a car body sponge soaked in a car body soap and water solution (2 ÷ 4% parts of soap). Then rinse with plenty of water, and dry with a chamois leather cloth.

Clean the outer parts of the engine with a degreaser, brushes and a cloth. Anodized or painted aluminum parts such as forks, rims, frame, footrests etc. should be washed using water and mild soap. L'EAU. RETENIR QUE LE POLISSAGE AVEC DES CIRES AUX SILICONES DOIT ÊTRE RÉALISÉ APRÈS UN NETTOYAGE SOIGNEUX DU VÉHICULE. NE PAS CIRER AVEC DES PÂTES ABRASIVES LES PEINTURES MATES. LE LAVAGE NE DOIT JAMAIS ÊTRE EFFECTUÉ AU SOLEIL, SPÉCIALEMENT EN ÉTÉ, QUAND LA CARROSSERIE EST ENCORE CHAUDE, CAR LE SHAMPOOING EN SÉCHANT AVANT LE RINÇAGE PEUT ENDOMMAGER LA PEINTURE.

ATTENTION NE PAS UTILISER D'EAU (OU DE LIQUIDES) À TEMPÉRATURE SUPÉRIEURE À 40 °C (104 °F) POUR NETTOYER LES COMPOSANTS EN PLASTIQUE DU VÉHICULE. NE PAS DIRIGER DE JETS D'EAU OU D'AIR À

HAUTE PRESSION OU DE JETS DE

IMPORTANT DO NOT USE SOLVENTS OR PETROL BY-PRODUCTS

(ACETONE, ÉCHAPPEMENT DU SILENCIEUX, INTERRUPTEUR D'ALLUMAGE / ANTIVOL DE DIRECTION. POUR LE NETTOYAGE DES PIÈCES EN CAOUTCHOUC OU EN PLASTIQUE ET DE LA SELLE NE PAS UTILISER D'ALCOOL NI DE DISSOLVANTS ; EMPLOYER AU CONTRAIRE DE L'EAU ET DU SAVON NEUTRE. ATTENTION POUR NETTOYER LA SELLE, NE PAS UTILISER DE DISSOLVANTS NI DE DÉRIVÉS DU PÉTROLE (ACÉTONE, TRICHLORÉTHYLÈNE, TÉRÉBENTHINE, BENZINE, DILUANTS). ON PEUT UTILISER DES DÉTERGENTS CONTENANT DES TENSIOACTIFS EN FAIBLE QUANTITÉ, INFÉRIEURE À 5 % (SAVON NEUTRE, DÉTERGENTS DÉGRAISSANTS OU ALCOOL). SÉCHER SOIGNEUSEMENT LA SELLE À LA FIN DU NETTOYAGE.

S'ADRESSER EXCLUSIVEMENT À UN concessionnaire officiel aprilia, QUI GARANTIRA UN SERVICE SOIGNÉ ET RAPIDE.

ATTENTION INCORRECTLY EFFECTED MAINTENANCE MAY CAUSE EARLY WEAR OF THE CHAIN AND OR DAMAGE THE PINION AND/OR THE CROWN. PERFORM MAINTENANCE OPERATIONS MORE FREQUENTLY IF YOU RIDE THE VEHICLE IN EXTREME CONDITIONS OR ON DUSTY AND OR MUDDY ROADS.

Positionner le levier de la boîte de vitesses au point mort.

Contrôler que l'oscillation verticale, en un point intermédiaire entre le pignon et la couronne dans le maillon inférieur de la chaîne, est d'environ 0.98 - 1.18 in (25 - 30 mm). Déplacer le véhicule en avant, de façon à contrôler aussi l'oscillation verticale de la chaîne dans d'autres positions ; Le jeu doit rester constant dans toutes les phases de rotation de la roue.

Si le jeu est uniforme mais supérieur à

1.18 in (30 mm) ou inférieur à 0.98 in (25 mm), le régler. ATTENTION S'IL EXISTE UN JEU SUPÉRIEUR DANS CERTAINES POSITIONS, IL Y A DES MAILLONS ÉCRASÉS OU GRIPPÉS. POUR PRÉVENIR LE RISQUE DE GRIPPAGE, LUBRIFIER FRÉQUEMMENT LA CHAÎNE.

Réglage du jeu de la chaîne

Contrôle de l'usure de la chaîne, du pignon et de la couronne

Check the following parts and verify that the chain, pinion and crown do not have:

• • ENTRE LES MAILLONS, QUI SERVENT À MAINTENIR LA GRAISSE À L'INTÉRIEUR. UTILISER LA PLUS GRANDE PRUDENCE POUR LE RÉGLAGE, LA LUBRIFICATION, LE LAVAGE ET LE REMPLACEMENT DE LA CHAÎNE. LES LUBRIFIANTS POUR CHAÎNES DISPONIBLES SUR LE MARCHÉ PEUVENT CONTENIR DES SUBSTANCES NOCIVES POUR LES BAGUES D'ÉTANCHÉITÉ EN CAOUTCHOUC DE LA CHAÎNE. NE PAS UTILISER LE VÉHICULE JUSTE APRÈS AVOIR LUBRIFIÉ LA CHAÎNE, DANS LA MESURE OÙ LE LUBRIFIANT SOUS L'EFFET DE LA FORCE CENTRIFUGE SERAIT PROJETÉ VERS L'EXTÉRIEUR SALISSANT LES ZONES ENVIRONNANTES.

4 Maintenance / 4 L’entretien

Il est indispensable d'effectuer les révisions aux intervalles kilométriques et temporels prescrits, aussitôt atteint le kilométrage prévu. L'exécution ponctuelle des révisions périodiques est nécessaire pour la correcte application de la garantie. Pour toute autre information concernant les modalités d'application de la garantie et l'exécution de l'entretien programmé, se reporter au « Livret de garantie ».

N.B. EFFECTUER LES OPÉRATIONS D'ENTRETIEN À LA MOITIÉ DES INTERVALLES PRÉVUS SI LE VÉHICULE EST UTILISÉ DANS DES ZONES PLUVIEUSES, POUSSIÉREUSES, SUR

Pour obtenir des informations sur le concessionnaire officiel et/ou le centre d'assistance le plus proche, consulter les pages jaunes ou chercher directement sur la carte géographique disponible sur notre site internet officiel : www.aprilia.com Seulement si on demande des pièces de rechange d'origine aprilia, on aura un produit étudié et testé déjà durant la phase de conception du véhicule. Les pièces de rechange d'origine aprilia sont systématiquement soumises à des procédures de contrôle de la qualité, pour en garantir la pleine fiabilité et durée. Les descriptions et illustrations fournies dans cette publication ne sont pas contractuelles. aprilia se réserve donc le droit, les caractéristiques essentielles du modèle décrit et illustré ci-après restant inchangées, d'apporter à tout moment, sans contrainte de délai concernant la mise à jour immédiate de cette publication, d'éventuelles modifications d'organes, pièces ou fournitures d'accessoires, qu'elle estimera utile pour l'amélioration du produit ou pour toute autre exigence d'ordre technique ou commercial. Certaines versions reportées dans cette publication ne sont pas disponibles dans tous les pays. La disponibilité de chaque version doit être vérifiée auprès du réseau officiel de vente aprilia.

© Copyright 2008 - aprilia. Tous droits réservés. Toute reproduction, même partielle, est interdite. aprilia - Service après-vente. aprilia est une marque déposée de Piaggio & C. S.p.A.
