Type d'appareil	Motobineuse
Moteur	Essence, 4 temps
Puissance	Non précisé
Largeur de travail	Non précisé
Profondeur de travail	Non précisé
Nombre de fraises	4 à 6 fraises
Transmission	Manuelle
Poids	Non précisé
Type de guidon	Réglable
Roues	Présentes, amovibles
Utilisation	Préparation du sol, binage
Carburant	Essence sans plomb
Dimensions	Non précisé
Accessoires compatibles	Fraises, roues, protège-plantes
Poignée de commande	Manuelle avec levier
Couleur	Non précisé

FOIRE AUX QUESTIONS - 85-160 R MCCULLOCH

Comment démarrer le MCCULLOCH 85-160 R ?

Assurez-vous que le réservoir est plein de carburant, tirez sur la corde de démarrage tout en appuyant sur l'accélérateur légèrement. Si le moteur ne démarre pas, vérifiez les connexions de la bougie d'allumage.

Que faire si la machine ne coupe pas correctement ?

Vérifiez que la lame est bien affûtée et fixée. Assurez-vous également que la hauteur de coupe est réglée correctement et que le gazon n'est pas trop humide.

Comment entretenir le MCCULLOCH 85-160 R ?

Nettoyez régulièrement la lame et le châssis après chaque utilisation. Vérifiez le filtre à air et changez l'huile tous les 25 heures d'utilisation.

Que faire si la machine vibre anormalement pendant l'utilisation ?

Cela peut indiquer que la lame est déséquilibrée ou endommagée. Arrêtez la machine et inspectez la lame pour tout dommage ou déformation.

Comment stocker le MCCULLOCH 85-160 R pendant l'hiver ?

Vidangez le réservoir de carburant et nettoyez la machine. Rangez-la dans un endroit sec et frais, à l'abri des intempéries.

Pourquoi le moteur s'arrête-t-il lors de l'utilisation ?

Cela peut être dû à un manque de carburant, à un filtre à air obstrué ou à une surchauffe du moteur. Vérifiez les niveaux de carburant et nettoyez le filtre à air.

Où trouver des pièces de rechange pour le MCCULLOCH 85-160 R ?

Les pièces de rechange peuvent être commandées via le site officiel de MCCULLOCH ou chez des revendeurs agréés.

Questions des utilisateurs sur 85-160 R MCCULLOCH

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Motobineuse au format PDF gratuitement ! Retrouvez votre notice 85-160 R - MCCULLOCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 85-160 R de la marque MCCULLOCH.

MODE D'EMPLOI 85-160 R MCCULLOCH

55-170R

60-120R

85-160R

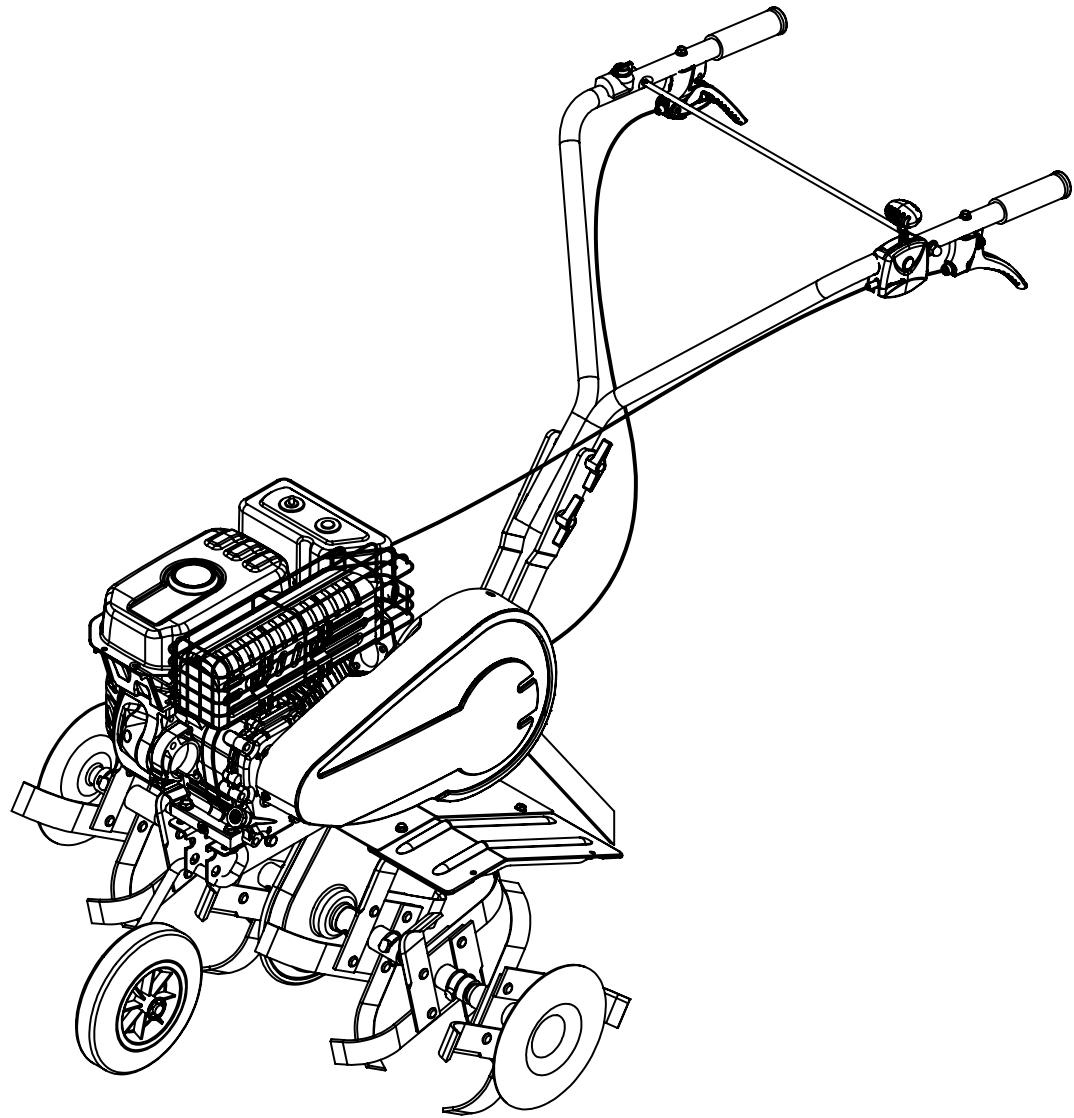

MCCULLOCH 85-160 R - 1

MOTOBINEUSE

TILLER

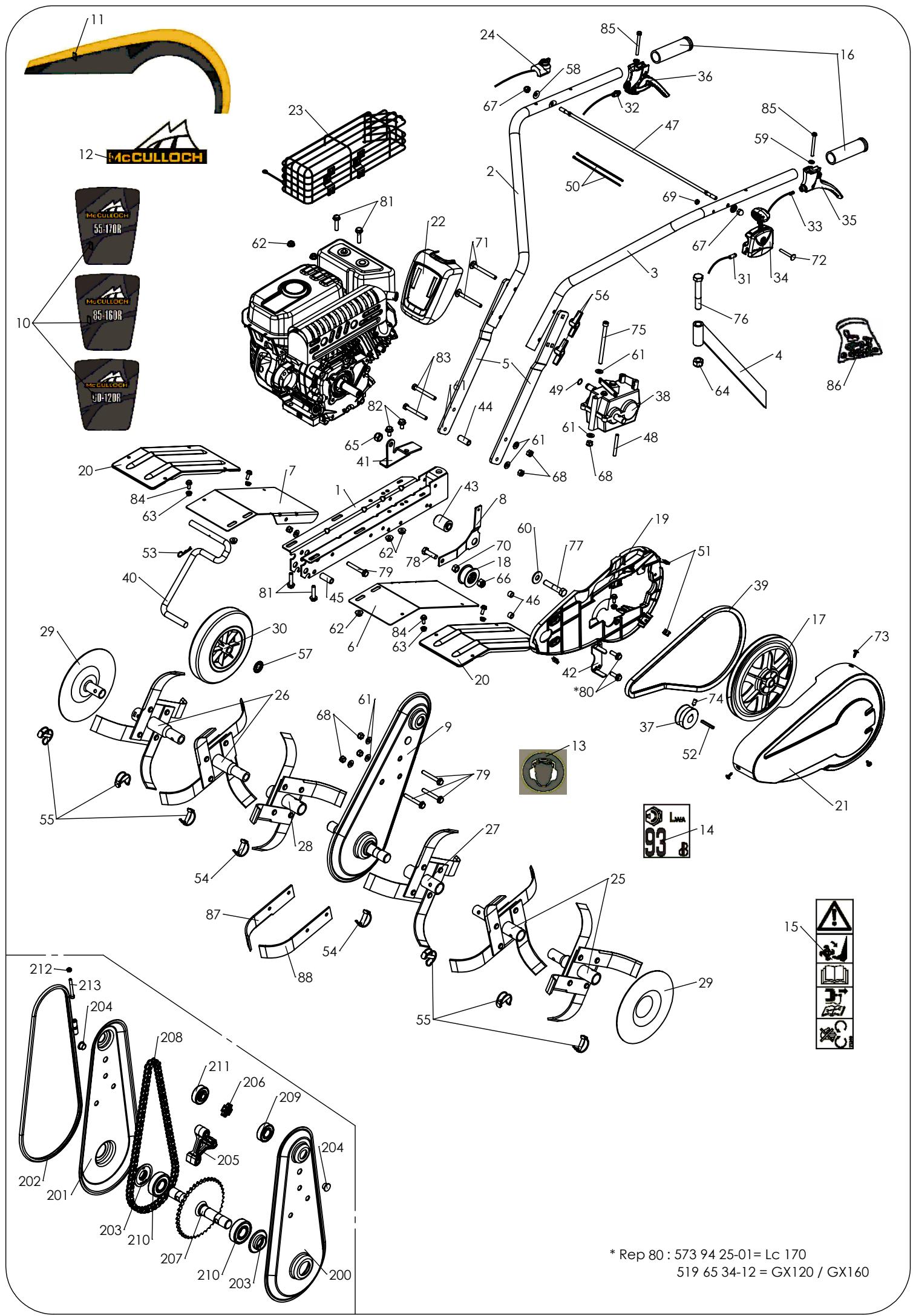

MCCULLOCH 85-160 R - 2

Rep N°	Réf.	Ref.	Description	Désignation	Qte
1	3002170301	577 48 74-01	FRAME OF COMPACT EVO BLACK RAL9005	CHASSIS COMPACT EVO NOIR RAL9005	1
2	3002110309	577 48 77-01	RIGHT HANDELBAR x BLACK WITH GAP 500MM	GUIDON DROIT COMPACT x Noir ENTRAXE 500MM	1
3	3002110308	577 48 76-01	LEFT HANDELBAR x BLACK WITH GAP 500MM	GUIDON GAUCHE COMPACT x Noir ENTRAXE 500MM	1
4	3002000302	531 00 82-06	BLACK SPUR FOR PRIMO	EPERON PRIMO NOIR	1
5	3002170302	577 48 75-01	HANDLER BRACKET 40x6 BLACK RAL9005	PLAT POTENCE GID 40x6 NOIR RAL9005	2
6	3002170304	577 48 79-01	LEFT TINE GUARD COMPACT EVO BLACK RAL9005	TOLE PROTECTION GAUCHE NOIR RAL9005	1
7	3002170303	577 48 78-01	RIGHT TINE GUARD COMPACT EVO BLACK RAL9005	TOLE PROTECTION DROITE NOIR RAL9005	1
8	3002170101	577 45 33-01	PLATE FOR CLUTCH LEVER	LEVIER D'EMB COMPACT EVO	1
9	3001000027	575 35 87-01	Transmission, Grey flanged	CART 1/5 JONC xGRIS8x/Jt Bleu/Ch Elite	1
10	0503570006	577 48 95-01	STICKER MC CULLOCH 55-170R 85 x 100 mm	ETIQ McCULLOCH 55-170R 85 x 100 mm	1
10	0503570007	577 48 96-01	STICKER MC CULLOCH 60-120R 85 x 100 mm	ETIQ McCULLOCH 60-120R 85 x 100 mm	1
10	0503570008	577 48 97-01	STICKER MC CULLOG 85-160R 85 x 100 mm	ETIQ McCULLOCH 85-160R 85 x 100 mm	1
11	0503570004	577 48 94-01	STICKER LOGO MC CULLOCH 365 x 125 mm	ETIQ CONTOUR CAPOT McCULLOCH 365 x 125 mm	1
12	0503570002	577 48 93-01	STICKER MC CULLOCH 195 x 125 mm	ETIQ LOGO McCULLOCH 195 x 125 mm	1
13	0503000077	577 46 33-01	SAFTY STICKER EARS PROTECTION	ETIQ, "SECURITE" 3x31 MM PROTECTION AUDITIVE	1
14	0503000062	501 96 25-01	STICKER NOISE LEVEL '93Db'	"ETIQ, "NIVEAU DE BRUIT" 93	1
15	0503000036	531 00 85-40	STICKER SECURITY	"ETIQ, "SECURITE 5 LOGOS""Xce	1
16	0341000037	544 31 14-01	HAND SIDE GRIP	POIGNEE PLASTIQUE DIAM 25 CB	2
17	0341000007	519 65 30-60	TRANSMISSION PULEL	POULIE POLYA. xINV MECAX	1
18	0341000003	519 65 34-57	CLUTCH RUNNER ROUL 6200 ZZ	GALET 2 EPAULEMENTS ROUL 6200 ZZ	1
19	0340010093	577 52 48-01	PLASTIC COVER PLATE COMPACT EVO (REVERSE)	CACHE INT COMPACT EVO MAR	1
20	0340010092	577 48 85-01	ADD. TINE GUARD xBLACK RAL9005	EXTENSION TOLE PROT COMPACT EVO NOIR RAL9005	2
21	0340010006	577 48 87-01	BELT COVER BLACK RAL9005 COMPACT	CAPOT COURROIRE ECO+99 xNOIRx	1
22	0340000003	577 48 90-01	BRACKET COVER COMPACT EVO BLACK RAL9005	CAPOT POTENCE NOIR RAL9005	1
23	0330062003	577 54 63-01	EXHAUST GRILL LONGIN 212cc	GRILLE ECHAPP LONCIN 212cc	1
23	0330012003	531 00 94-18	EXHAUST GRILL GX120/GX160	GRILLE ECHAP GX120/GX160	1
24	0330012006	531 00 85-58	Switch engine cut-off	SWITCH STOP GX	1
25	0320010016	531 00 82-14	LEFT ADDITIONAL TINE D25 STRAIGHT BLADE (40X4)	FRAISE ADDIT STD 40X4 GAUCHE	2
26	0320010015	531 00 82-15	RIGHT ADDITIONAL TINE D25 STRAIGHT BLADE (40X4)	FRAISE ADDIT STD 40X4 DROIT	2
27	0320010014	531 00 82-11	LEFT TINE REMOVABLE D25 STRAIGHT BLADE (40X4)	FRAISE DEPART DEM STD 40X4 GAUCHE	1
28	0320010013	531 00 82-13	RIGHT TINE REMOVABLE D25 STRAIGHT BLADE (40X4)	FRAISE DEPART DEM STD 40X4 DROIT	1
29	0320010001	519 65 33-62	DISK D25	DISQUE D25 PRIMO	2
30	0309000030	577 44 78-01	BLACK WHEEL D200 BORE 14 LG.60	ROUE 200 ALES 14 MOY 60 NOIR	1
31	0308040050	577 52 50-01	THROTILE CABLE 1050 xCF53.5 Z90° LGC LEVER	CABLE GAZ x1050 xLF53.5 Z90° MANETTE LGC	1
32	0308020052	577 46 37-01	CLUTCH CABLE LG1050 CF130 LAKS LEVER x CLIP TIP	CABLE EMB Lg 1050 CF 133 LAKS EMB CLIP	1
33	0308010005	501 00 53-01	SELECT SPEED CABLE LAB HANDLEVER	CABLE INVERS VITESSE Motob LAB	1
34	0307020022	577 48 92-01	THROTILE LEVER GLC YELLOW KNOB RAL1033	MANETTE GAZ LGC POMMEAU JAUNE RAL1033	1
35	0307010032	501 00 52-01	lever LAB Ø25 stroke 20	LEVIER EMB LAB C20 ECROU M6 TEMPO MAR	1
36	0307010030	577 46 36-01	HANDLEVER LAKS C27 NUT M6 CLUTCHING SYMBOL	LEVIER EMB LAKS C27 ECROU M6 TEMPO EMBRAYAGE	1
37	0306060005	544 24 39-92	ENGINE PULSEY D55 BORE Ø19.06	POULIE MOT D55 ALES 19.06	1
38	0306040001	519 65 30-92	GEAR BOX 1 FRONT SPEED+1 REVERSE SPEED	INVERSEUR MOTOBINEUSE	1
39	0306030002	575 36 02-01	BELT BAREBACK 6841Gfs A39 BBK	COUROIRE BAREBACK 6841 Gfs A39 BBK	1
40	030500009	577 44 80-01	TRANSPORT WHEEL SUPPORT FOR FT	SUPPORT ROUE FIL DIA 14	1
41	0304000281	577 52 51-01	SUPPORT FOR CLUTCH LEVER COMPACT EVO MAR	EQUERRRE SUPPORT LEVER EMBR COMPACT EVO MAR	1
42	030400035	531 00 85-77	DRIVE BELT ENGINE PULSE D55	GUIDE COURROIRE POULIE D55	1
43	0302020106	577 45 34-01	SPACER FOR CLUTCH LEVER FT	ENTR. LEVIER EMBR FT	1
44	0302020082	575 36 09-01	Spacer Ø9 x Ø14 x 34z	ENTR. 14x9x34 xZNCr3	1
45	0302020015	575 36 10-01	SPACER 14x9x35 xZ	ENTR. 14x9x35 xZNCR3x ENTRETOISE CHASSIS	1
46	0302020010	531 00 82-16	Spacer Ø13 x Ø9 x 8.5	ENTR. 13x9x8.5 ZN	2
47	0302010097	577 45 24-01	HANDLEBAR TIE GAP 500MM	BARRGE GUIDON COMPACT FILETEE ENTRAXE 500MM	1
48	0302010021	519 65 30-67	PULSE PIN SHAFT MECANIQUE	AXE FIXATION POULIE INVERSEUR MECANIQUE	1
49	0301070001	519 65 34-66	CIRCLE E13	CIRCLE EXTERIEUR 13	1
50	0301060003	544 31 11-01	COLLAR	COLLIER POLYAM.3.6 X 140 NOIR	4
51	0301050001	519 65 34-25	CLIPS 4.2	CLIPS PRESTOLE Z/VIS 4.2 EP 4	3
52	0301040001	519 65 30-21	KEY 4.76X4.76X40 DRO TOL h 9 - XC 48	CLAVETTE 4.76X4.76X 40 BTS DRO TOL h 9 - XC 48	1
53	0301030001	519 65 12-20	CLIP PIN BETA 2 Z	GOUILLE BETA 2 Z x 50	1
54	0301010014	577 45 36-01	CLIP PIN D10 x 36	GOUILLE CLIPS 10 x 36	2
55	0301010013	577 45 35-01	CLIP PIN D8 x 36	GOUILLE CLIPS 8 x 36	6
56	0300800004	531 00 84-62	Black handlebar tightening lever	POIGNEE SERR HELICO 68M8F10 NOIR M8 PA6.6	2
57	0300461401	577 46 31-01	STARLOCK WASHER DIA 14	RONDELLA CONTACT M8 NF E 25511	1
58	0300430801	544 31 49-01	CONTACT WASHER 8	RONDELLA CONTACT 6 BIC NFE 25-511	2
59	0300430601	531 00 94-03	CONTACT WASHER 6	RONDELLA CONTACT 6 BIC NFE 25-511	2
60	0300401202	577 45 39-01	PLATE WASHER M 12X32X2.5 Z	RONDELLA PLATE M 12X32X2.5 Z	1
61	0300400802	544 20 81-01	PLATE WASHER M 8X18X1.5 Z NFE 25513	RONDELLA PLATE M 8X18X1.5 Z NFE 25513	10
62	0300260801	519 65 34-30	NUT H MB Z NOTCHED SHOULDER	ECROU HM 8 ZEMB CR DIN 6923-8	6
63	0300260601	519 65 34-32	NUT H M6 Z NOTCHED SHOULDER	ECROU HM 6 ZEMB CR DIN 6923-8	5
64	0300211402	531 00 85-78	Blocking nut M 14 Z	ECROU FREIN M14 Z DIN 985-8	1
65	0300211201	752 25 50-51	BLOCKING NUT M 12 Z	ECROU FREIN M 12 Z DIN 985/8	1
66	0300211001	519 65 34-58	BLOCKING NUT M 10 Z	ECROU FREIN M 10 Z DIN 985/8	1
67	0300210803	577 48 91-01	Cap blocking nut M8z	ECROU FREIN BORGNE M 8 Z DIN 986	2
68	0300210802	544 20 79-01	BLOCKING NUT HM 8 Z DIN 985/8	ECROU FREIN M 8 Z DIN 985-8	7
69	0300210602	732 26 16-01	BLOCKING NUT M 6 Z	ECROU FREIN M 6 Z DIN 985-8	1
70	0300201002	519 65 34-56	NUT HM 10Z	ECROU H.U. M 10 Z	1
71	0300080802	575 36 13-01	Screw TRCC M8x80 z DIN 603 cl 4.6	VIS TRCC 8 X 80/20 Z DIN603	2
72	0300080610	577 45 38-01	SCREW TBCC M6X45 Z	VIS TRCC 6 X 45/20 Z DIN603	1
73	0300080405	519 65 34-26	SCREW POZI 4.2X16Z	VIS TOLE TETE POELIER D11 POZI Cr 4.2X16 Z	3
74	0300040801	728 69 23-00	SCREW ST HC M8X16 DIN 914 45H	VIS STHC 8 X 16 N BT POINTU DIN 914 45H	1
75	0300020806	577 52 53-01	SCREW CHC 8 X 110Z DIN 912 8.8	VIS CHC 8 X 110 Z DIN 912 8.8	1
76	0300011401	531 00 82-20	Screw H M14x90-34 z cl 8.8 NFE 24014 - ISO 4014	VIS H 14 X 90/34 Z CL 8.8 NFE 24014 - ISO 4014	1
77	0300011207	505 02 66-01	SCREW H 12x60/30 Z DIN 931/6.8	VIS H 12x60/30 Z DIN 931/6.8	1
78	0300011003	519 65 34-55	SCREW HM 10X35Z FST	VIS H 10 X 35 FST Z NFEN 24017	1
79	0300010842	573 94 31-01	SCREW H 8x60 Z DIN 6921 NOTCHED SHOULDER CL 6.8	VIS H 8x60 Z EMB CR DIN 6921 CL 6.8	4
80	0300010838	573 94 25-01	SCREW H 8x25 Z DIN 6921 NOTCHED SHOULDER CL 6.8	VIS H 8x25 Z EMB CR DIN 6921 CL 6.8	2
80	0300060503	519 65 34-12	SCREW 5/16 TH24 UNF LG 25 NOTCHED SHOULDER	VIS 5/16 TH24 UNF"(LG25)EMB C EMBASE CRANTEE 18	2
81	0300010834	544 20 73-01	SCREW H 8x35 Z DIN 6921 NOTCHED SHOULDER CL 6.8	VIS H 8x35 Z EMB CR DIN 6921	4
82	0300010815	531 00 82-02	SCREW H M8X16 Z NOTCHED SHOULDER CL 6.8	VIS H 8x16 Z EMB CR DIN 6921 CL 6.8	2
83	0300010813	575 36 17-01	SCREW H 8 X 70/22 Z DIN 931/6.8	VIS H 8 X 70/22 Z DIN 931/6.8	2
84	0300010609	519 65 34-35	SCREW HM 6X16 Z NOTCHED SHOULD	VIS H 6x16 Z EMB CR DIN 6921	5
85	0300010606	519 65 31-13	SCREW H 6 X 60 Z CL 6.8 NFEN 24017	VIS H 6X60 Z CL 6.8 NFEN 24017	2
86	0300000032	577 46 32-01	BAG OF SCREWS FOR COMPACT EVO	POCH. VISS xCOMPACT EVO POIGNEE DE SERRAGE EN ABS	1
87	0001000021	519 65 34-47	Blade LH 40x4	COUTEAUX PRIMO 40X4 D 320 GAUC	1
88	0001000020	519 65 34-48	Blade RH 40x4	COUTEAUX PRIMO 40X4 D 320 DROI	1

200	3002000313	519 65 30-42	LEFT TRANSMISSION HOUSING 1/5 BLACK x COMPACT	JOUE CARTER ECO (Ø 65) 1/5 G GAUCHE NOIR	1
201	3002000312	519 65 30-41	RIGHT TRANSMISSION HOUSING 1/5 BLACK x COMPACT	JOUE CARTER ECO (Ø 65) 1/5 D DROITE NOIR	1
202	3002003401	577 49 04-01	FLANGE 1/5 x YELLOW RAL1033 COMPACT	JONC CARTER 1/5 JAUNE RAL1033	1
203	0341000059	531 00 85-76	Seal	Joint carter 1/5 Ø62 x Ø25	2
204	0341000014	519 65 33-91	GREASE CAP	CAPE BOUCHON SR1011 M16	2
205	0341000001	519 65 30-06	PLASTIC SPACER FOR TRANSMISSIO COMPACT	ENTRETOI. PLASTIQ CART. 1/5	1
206	0306050016	519 65 30-57	PIGNON 8 TOOTH 12.7 RIBBED	PIGNON 8 DTS 12.7 SIMPLE cannelé	1
207	0306050010	519 65 30-07	BLADE SHAFT 1/5 D 40 DTS 12.7/MODIF	ARBRE TRAVAIL 1/5 SOUDE AVEC D 40 DTS 12.7/MODIF	1
208	0306020022	575 36 23-01	CHAIN (80 LINKS RSF) 08B	CHAINE ISO 08B-1 pas 12.7mm "80 maillons RSF (Marquée : "	1
209	0306010024	505 54 40-01	SPECIAL BALL BEARING 2RS	ROULEMENT SPECIAL TYPE 62042RS	1
210	0306010020	519 65 30-53	BALL BEARING 6305 2RS	ROULEMENT 6305 2 RS cl: 0	2
211	0306010016	531 00 85-46	SPECIAL BALL BEARING 6204 2RS	ROULEMENT 6204 2RS EPAULE	1
212	0300210602	732 26 16-01	BLOCKING NUT M 6 Z	ECROU FREIN M 6 Z DIN 985-8	1
213	0300020607	501 96 38-01	SCREW CHC 6 X 55 Z	VIS CHC 6 X 55 Z	1
