L’INOBSERVATION DES RÈGLES DE SÉCURITÉ CI-DESSOUS PEUT ÊTRE LA CAUSE DE BLESSURES SÉRIEUSES VOIRE MORTELLES. • •
• Ne pas oublier que tout utilisateur ou propriétaire d’un tracteur de pelouse est responsable des accidents ou dommages causés à une personne ou a ses biens. • Ne transportez pas de passagers. • Tous les utilisateurs doivent rechercher et obtenir une formation personnelle sérieuse et pratique qui devra insister : - sur la nécessité absolue d’être attentif et concentré lorsqu’on utilise un tracteur de pelouse, - le fait qu’un tracteur de pelouse glissant sur une pente ne pourra pas être arrêté en appuyant simplement sur la pédale de frein. Les raisons principales de cette perte de contrôle sont : a) l’adhérence insuffisante des pneus, b) une conduite trop rapide, c) un freinage insuffisant, d) un tracteur de pelouse inadaptée aux conditions d’utilisation, e) une mauvaise appréciation des contraintes résultant de la nature du terrain à entretenir et, tout particuliérement de la présence de pentes sur ce terrain, f) l’attelage incorrect d’une remorque et la mauvaise répartition des masses. •
Contrôlez systématiquement et soigneusement l’état de la surface à tondre et retirer tous les objets susceptibles de devenir des projectiles lors du passage de la machine. ATTENTION – Le carburant est très inflammable. - Pour transporter ou stocker le carburant, n’utiliser exclusivement que des récipients conçus et approuvés pour ces usages. - Toujours remplir le réservoir de carburant à l’air libre et ne pas fumer pendant le remplissage. - Remplir le réservoir de carburant avant de démarrer le moteur. Ne jamais retirer le bouchon du réservoir et ne jamais rajouter de carburant tant que le moteur est en foctionnement ou qu’il est encore chaud. - Si du carburant a été renversé, ne pas tenter de démarrer le tracteur, mais le pousser hors de la zone où le carburant a été renversé et éviter de créer une quelconque source de chaleur avant que les vapeurs de carburant ne se soient dissipées. - Refermer avec précautions les bouchons des réservoirs ou des récipients contenant du carburant pour garantir la sécurité.
• Sur les tracteurs de pelouse multi-lames, ne pas oublier que la rotation d’une lame peut entraîner celle des autres.
Tondre uniquement à la lumière du jour ou avec une bonne lumière artificielle. Avant de tenter de démarrer le moteur, s’assurer que les lames sont débrayées et que la boîte de vitesses est au point mort. Ne jamais utiliser un tracteur de pelouse sur des pentes supérieures à 5°. Se souvenir qu’il n’existe pas de pente «sûre». Conduire sur des pentes herbeuses demande une attention particulière. Afin d’éviter tout risque de retournement du tracteur, appliquer avec soin les consignes suivantes : - ne pas s’arrêter ou démarrer brusquement dans une pente, - embrayer doucement et ne jamais arrêter le tracteur de pelouse dans une pente, et plus particulièrement dans le sens de la descente. - conduire toujours lentement dans les pentes, tout comme dans les virages serrés, - faire attention aux irrégularités du terrain, - ne jamais tondre en travers d’une pente, à moins que le tracteur de pelouse n’ait été spécialement conçu à cet effet. Faire attention lors de la traction de charges ou lors de l’utilisation d’équipements lourds. - N’utiliser que des points d’attelage approuvés. - Limiter les charges à celles qu’il est possible de contrôler avec sécurité. - Ne pas tourner trop brusquement. Rester très prudent lors des conduites en marche arrière. - Utiliser les masses de roues ou les contrepoids lorsqu’ils sont conseillés dans ce manuel d’utilisation. Faire attention à la circulation lorsque l’on doit utiliser le tracteur près d’une route ou lorsqu’on doit traverser une route. Toujours stopper la rotation des lames lorsqu’on doit traverser une surface autre que du gazon. Lors de l’utilisation d’accessoires, ne jamais les utiliser ou les déposer à proximité de quelqu’un. Ne jamais utiliser le tracteur à gazon avec un déflecteur ou protecteur défectueux, ou sans les dispositifs de protection en place. Conserver le régime de rotation du moteur et ne jamais le faire fonctionner au dessus de son régime nominal car cela peut être dangereux. Avant de quitter le siége : - débrayer les lames et abaisser le carter de coupe, - mettre le levier de vitesse au point mort et enclencher le frein de parking, - arrêter le moteur et retirer les clés,
- avant de retirer un objet coincé dans le tracteur de pelouse. Dans ce cas inspecter aussitôt la machine pour s’assurer qu’elle n’est pas endommagée et, si nécessaire, faire ou faire faire impérativement les réparations avant de la remettre en marche et de la faire fonctionner à nouveau. - si la machine commence à vibrer anormalement. Dans ce cas vérifier immédiatement le carter de coupe. Débrayer systématiquement les lames quand le tracteur n’est pas utilisé ou quand il doit être transporté. Débrayer les lames puis arrêter le moteur : - avant de faire le plein d’essence, - avant d’enlever le collecteur, - avant de régler la hauteur de coupe à moins que ce réglage ne puisse s’effectuer du poste de conduite. Lorsque la tonte est terminée, réduire les gaz avant de couper le moteur et, si le tracteur de pelouse est équipée d’un robinet d’arrêt du carburant, fermer celui-ci.
• Ne jamais entreposer le tracteur de pelouse avec du carburant dans le réservoir, dans un bâtiment où les vapeurs pourraient s’enflammer au contact d’une flamme ou d’une étincelle de l’allumage. • Attendre le refroidissement du moteur avant d’entreposer la tondeuse autoportée dans un espace fermé. • Pour supprimer les risques d’incendie s’assurer que le moteur, le pot d’échappement, le logement de la batterie et du réservoir de carburant ne sont pas encrassés par de l’herbe, des feuilles ou des surplus de graisse. • Vérifier souvent le bac ou le collecteur pour vous assurer qu’il est propre et qu’il n’est pas endommagé. • Pour plus de sécurité, remplacer systématiquement les pièces usées ou détériorées. • Si le réservoir de carburant doit être vidangé, procéder à cette opération à l’extérieur. • Sur les tracteur de pelouse multi-lames, ne pas oublier que la rotation d’une lame peut entraîner celle des autres. • Quand le tracteur de pelouse est garé, entreposé ou tout simplement inutilisé, régler la hauteur de coupe dans sa position la plus basse. ATTENTION: Toujours débrancher le fil de la bougie d’allumage et le placer de telle sorte qu’il ne puisse, en aucun cas, entrer en contact avec la bougie afin de prévenir les démarrages accidentels, lors du montage, du transport, des réglages ou des réparations.
Nunca utilice en pendientes de más de 5°. Acuérdese que no hay pendiente segura. Hay que tener mucho cuidado cuando se quiere desplazar sobre pendientes de césped. Para protejerse contra vuelco; - evite arrancar o parar cuando vaya cuesta arriba o cuesta abajo; - enganche el embrague lentamente, siempre guarde la maquina en engranaje, especialmente cuanto se este desplazando cuesta abajo; - las velocidades de la maquina deben ser mantenidas bajas cuando este sobre las pendientes o cuando haga vueltas estrechas. - fíjese si hay agujeros, surcos o otros peligros escondidos; - nunca siegue al través de la cara de la pendiente, a menos que la segadora este diseñada para este propósito. Tenga mucho cuidado cuando este tirando cargas o cuando este usando un equipo pesado. - Use solamente puntos de enganche de la barra de tracción. - Limite carga a esos que pueda controlar con seguridad. - No haga vuelta rápidas. Tenga cuidado cuando vaya marcha atrás. - Use contrapesos o pesos de rueda cuando este sugerido en su libro de instrucciones. Tenga un cuidado extra cuando atraviese o se acerque de carreteras . Pare la rotación de las cuchillas cuando ataviase superficies otras que césped. Cuando use cualquier accesorio, nunca directa la descarga de materiales hacia personas que estén cerca y no permita que nadie cerca de la maquina cuando esta funcionando. Nunca use la maquina sin la protección contra la descarga en su sitio Nunca cambie los ajustes del regulador o no haga que el motor tenga una velocidad excesiva. Antes de dejar la posición del operador: - desenganche la fuerza motriz y baje los accesorios; - cambie a neutro y enganche el freno de estacionamiento; - pare el motor y remueva la llave.
- de motor stoppen en de sleutel verwijderen.
Veilige gebruiksprocedures.
Apretar el tornillo de ajuste (2).

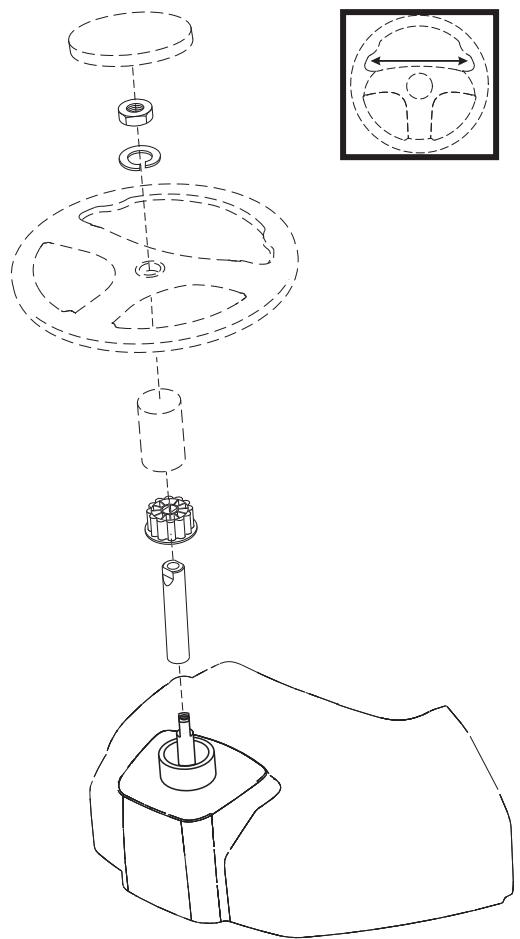

Basculer le siège vers le haut et le sortir de l'emballage de carton. Se débarrasser ensuite de l'emballage. Placer le siège sur son embase de façon que la tête de la vis à épaulement se place dans le trou à l'extrémité de la large fente de l'embase (1). Pousser le siège vers le bas pour engager la vis à épaulement dans la fente puis repousser le siège vers l'arrière du tracteur. La position du siège seul, par rapport à la position de la pédale de frein et d'embrayage, est réglable. Rechercher une position assise correcte en déplaçant le siège vers l'avant ou vers l'arrière. Serrer ensuite à fond la vis de réglage (2).
Druk op de stoel totdat de borstbout in de sleuf past en trek de stoel vervolgens naar de achterzijde van de tractor. De zitting is verstelbaar voor de individuele instelling in verhouding tot de koppelings- resp. rempedaal. Stel de zizting in de juiste zitpositie door deze naar voor en naar achter te schuiven. Haal de stelschroef aan.

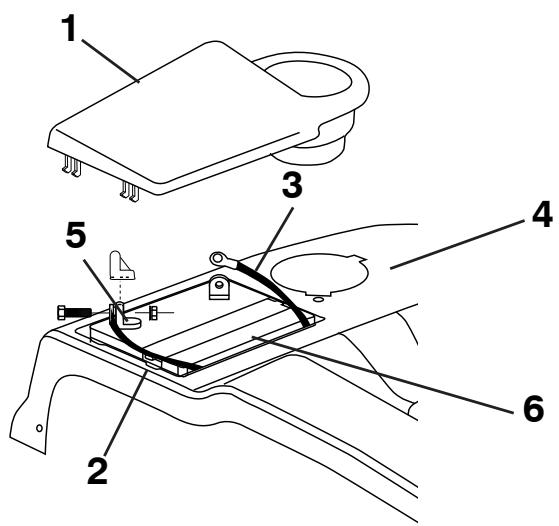

• Retirer le capotage de la batterie
NOTA: Si utiliza la bateria después del mes y año indicado sobre la etiqueta, cargue la batería por un mínimo de una hora a 6-10 amps. ADVERTENCIA: Antes de instalar la batería, quitese los brazaletes metálicos, correas de reloj, sortijas, etc. Si estos objetos tocan la bateria pueden producirse quemaduras. • Quite el tapador del acumulador
ADVERTENCIA: A fin de evitar chispas por contacto accidental a tierra hay que conectar primero el borne positivo. Remueva las tapas protectoras de los terminales y póngalas de lado. Ponga la batería en su sitio debajo del asiento. ‘Los bornes han de estar orientados hacia adelante. Conecte primero el cable rojo al borne positivo y después el negro de masa al borne negativo. Sujete los cables. Lubrique los bornes con grasa que no contenga agua (vaselina) a fin de evitar la corrosión. Reponga el tapador del acumulador. PERICOLO: Il polo positivo deve essere collegato per primo onde evitare scintille. Togliere i cappucci protettivi dai poli e scartarli.Montare la batteria nel vano sotto il sedile, con i poli in avanti. • Repita el procedimiento para el lado opuesto instalando la rueda calibradora en el mismo agujero de ajuste.
• Régler les roulettes de jauge lorsque le tracteur se trouve sur un terrain plat. • Régler le carter de coupe à la hauteur de coupe désirée. • Lorsque le carter de coupe est à la hauteur souhaitée, la roulette de jauge doit être placée légèrement au dessus du sol. Fixer la roulette de jauge dans le trou approprié du support situé sur le carter de coupe à l'aide de la vis, de la rondelle plate 3/8 et de l'écrou frein 3/8-16. Serrer à fond. • Répéter cette opération pour l'autre côté en plaçant la seconde roulette dans le trou correspondant à celui utilisé pour la première roulette de jauge.

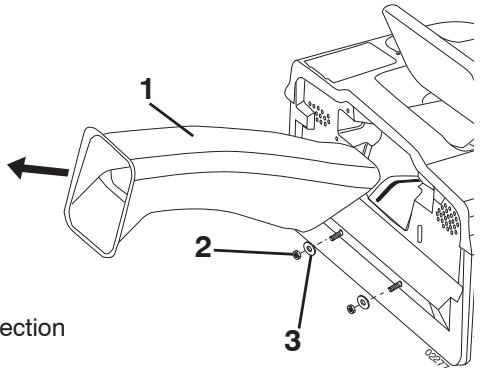

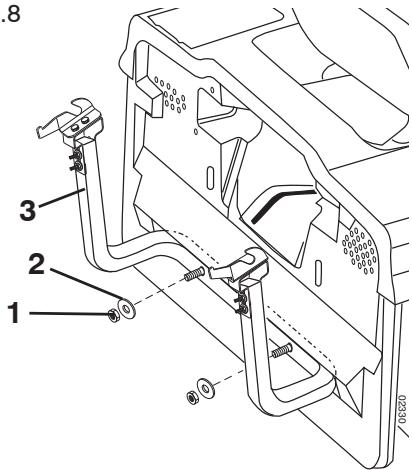

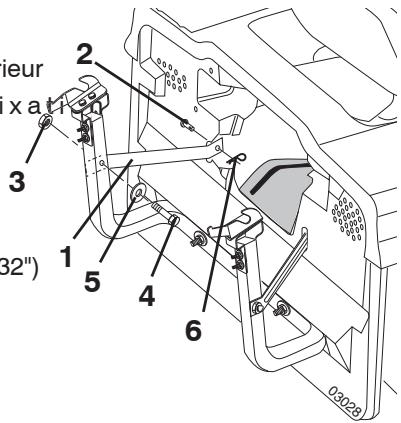

63,5 mm, des deux rondelles plates 13/32" et des deux écrous frein 3/8 contenus dans la pochette de pièces détachées. Serrer à fond.

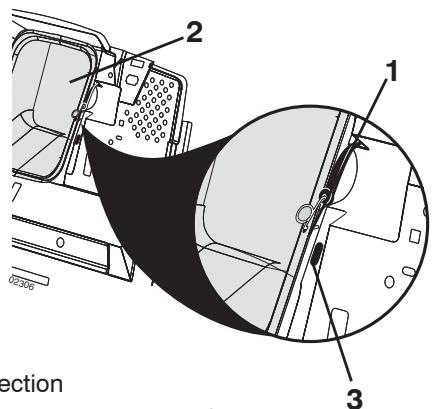

2. Rondelle plate (Voir figure). ce qui empêcherait la goulotte d'éjection de flotter avec le carter de coupe lorsque le tracteur se déplace sur un terrain irrégulier.

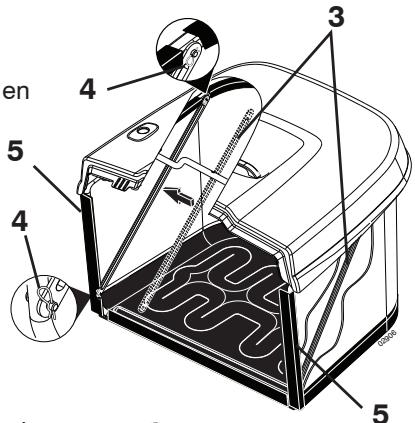

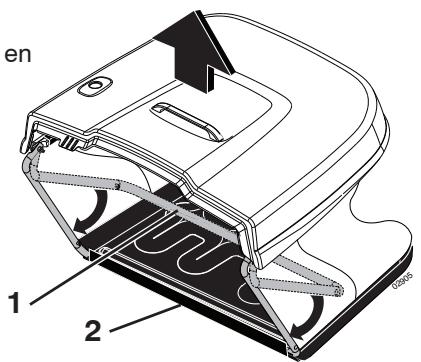

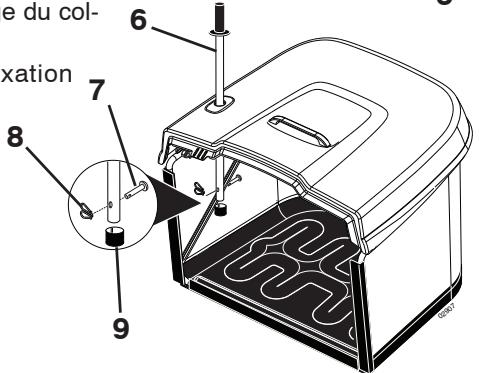

• Enfoncer les bordures en vinyle sur les deux côtés du tube antérieur de l’ensacheuse. • Insérer le levier de vidage du collecteur dans le trou prévu à cet effet sur le capotage supérieur du collecteur, puis insérer la cheville et la bloquer à l’aide de l’épingle. • Poussez le chapeau au-dessus de l’extrémité de la poignée de décharge du sac. REMARQUE : Ultérieurement la cheville et l’épingle pourront être retirées de façon à permettre l’utilisation du levier de vidage pour débourrer, si besoin est, le canal d’éjection du tracteur.
Bande d’étanchéité en vinyle
Loquet de l’ensacheur 1

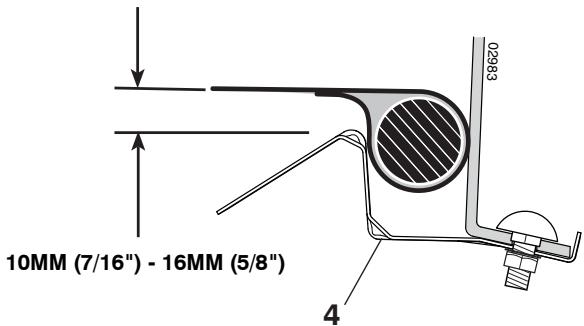

Déplacer les étriers vers le haut ou vers le bas, juste de ce qu’il faut pour obtenir la bonne position du collecteur dans le plan vertical. Bien resserrer les écrous. Repositionner le collecteur sur ses crochets d’attelage afin d’en vérifier l’ajustement. Si le résultat n’est pas conforme aux instructions, répéter les opérations ci-dessus jusqu’à obtention d’un ajustage parfait. Lorsque le réglage est correct, ôtez l’ensacheur du tracteur et montez le loquet de l’ensacheur (4) sur la plaque arrière du tracteur de la façon illustrée. Serrez solidement. Installez et baissez prudemment l’ensacheuse pour actionner le loquet. Mesurez la distance entre l’ensacheuse et le loquet de la façon illustrée. Si la distance n’est pas égale à 10mm - 16mm, ôtez prudemment l’ensacheuse et répétez le réglage vertical. 02983
• Empujar el tapón en la parte terminal de la empuñadura del vaciadero de la bolsa. NOTA: Para un manejo ulterior la clavija hendida se puede quitar de manera que la manilla se use para vaciar la manga en caso de que Èsta se atasque.
• Skyv hetten over enden av sekketømmingshåndtak. N.B.: Bij toekomstig gebruik kan de trekpen verwijderd worden om de hendel te gebruiken om de trechter te legen wanneer deze verstopt is geraakt
à cet effet dans les deux parties de l'insert et le bloquer à l'aide de l'épingle. Pour mettre en place l'insert (et pour passer de la fonction broyage à la fonction éjection arrière), se reporter au chapitre 5 de ce manuel.
4. Levier de changement de vitesses 5. Embrayage/débrayage du groupe de coupe 6. Abaissement et relevage du plate au de coupe. 7. Serrure de contact 8. Frein de parking. 11. Starter
7. Cerradura de encendido 8. Freno de estacionamiento 11. Estrangulador

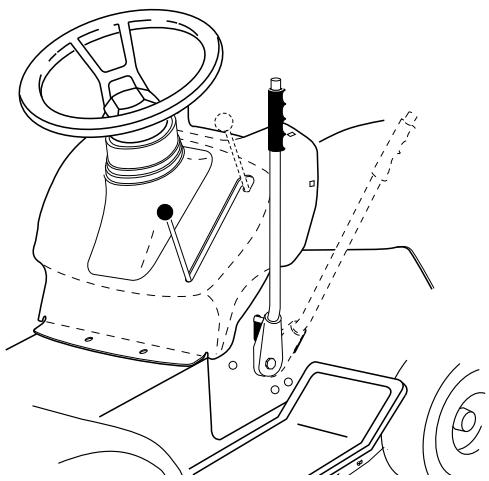

1. Schakelaar verlichting (indien hiermee uitgerust) Lleve la palanca hacia adelante para acoplar la propulsión del equipo de corte. Se tensarán entonces las correas propulsoras y empezarán a girar las cuchillas. Si la palanca se lleva hacia atrás se desacopla la propulsión al mismo tiempo que la rotación de las cuchillas es frenada por las zapatas de freno que aprietan las ruedas de las correas.
START Motor de arranque acoplado Sistema de Funcionamiento Atrás (ROS) - Permite el funcionamiento de la cubierta del cortacésped u otros accesorios alimentados mientras se va marcha atrás (Ver sección 5 - “Accionamiento”) ADVERTENCIA! Si abandona la máquina sin vigilancia, no deje nunca la llave en la cerradura.
Le dispositif de sécurité marche arrière permet de faire fonctionner une faucheuse ou tout autre équipement quand la marche arrière est enclenchée (Voir Section 5 – "Conduite") ATTENTION! Lorsque la machine doit rester sans surveillance, même pour un court instant, toujours arrêter le moteur, mettre le levier de commande de vitesse au point mort (Neutre) et retirer la clé de contact.
2. Relever vers le haut le levier du frein de stationnement et le maintenir dans cette position. 3. Relâcher la pédale d'embrayage/frein. Relâcher le levier du frein de stationnement qui restera dans sa position verrouillée (en haut). Pour desserrer le frein de parking, il suffit d'enfoncer la pédale d'embrayage/frein pour que le levier du frein de parking soit déverrouillé et qu'il revienne automatiquement dans sa position de repos.
à la chaleur ce qui risquerait d'entraîner le débordement du réservoir. Toujours s'assurer, après le plein, que le bouchon du réservoir est correctement vissé et serré. Conserver l'essence dans un récipient spécialement conçu à cet effet et dans un local frais et aéré. Vérifier régulièrement le réservoir et le circuit d'alimentation en carburant.

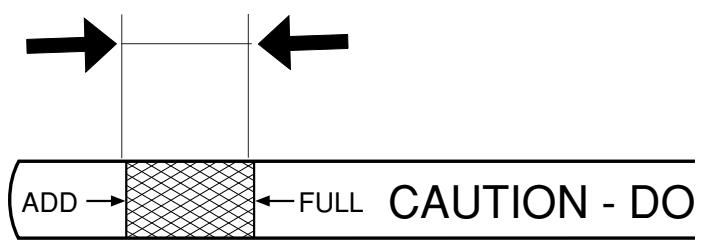

Remettre en place le bouchon/jauge et le revisser. Attendre quelques secondes et retirer à nouveau la jauge. Contrôler le niveau de l'huile sur la jauge.
(below freezing point). Presión de inflado de los neumáticos
Asegúrese de que el equipo de corte está en la posición de transporte (en posición superior) y que la palanca para el acoplamiento/desacoplamiento del equipo de corte está en la posición de desacoplamiento.
00 Ponga la llave de encendido en la posición de arranque ”START”. NOTA! No haga funcionar el motor de arranque más de unos 5 segundos a la vez. Si el motor no arranca, espere unos 10 segundos antes de hacer otra tentativa.
UTILISATION DU DISPOSITIF DE SECURITE ROS • Appuyer sur la pédale d’embrayage/frein jusqu’en bas. • Laisser tourner le moteur et tourner la clé de contact vers la gauche sur ROS "Marche" (ON). • Regarder en bas et derrière avant de faire marche arrière. • Enclencher le levier de vitesse sur marche arrière (R) et relâcher lentement la pédale embrayage/frein. • Quand les manœuvres avec le dispositif ROS sont terminées, tourner la clé de contact vers la droite sur la position Moteur "Marche" (ON).
(ROS). Any attempt by the operator to travel in the reverse direction with the attachment clutch engaged will shut off the engine unless ignition key is placed in the ROS "ON" position. • Verplaats de versnellingshendel naar de positie achteruit (reverse – R) en laat langzaam het koppelingspedaal/het rempedaal los om met bewegen te beginnen. • Wanneer men de ROS niet langer nodig heeft, draait u het contactsleuteltje met de klok mee in positie "ON" van de motor
Les plus belles pelouses sont celles qui sont tondues souvent. La coupe est plus régulière et l'herbe est mieux répartie sur la surface. Le temps passé pour effectuer la tonte ne sera pas nécessairement plus important, car la vitesse d'avancement pourra être plus élevée sans que l'aspect de la pelouse n'en soit affecté. Eviter de tondre une pelouse mouillée, car la qualité de la coupe ne pourrait être correcte du fait de l'enfoncement des roues du tracteur dans le sol. Nettoyer le carter de coupe, et en particulier le fond, au jet ou au nettoyeur à haute pression, après chaque utilisation. Une raclette peut être utile pour décoller l'herbe fraîche du carter ou de la goulotte d'éjection.
• Amener le tracteur là ou vous souhaitez le décharger. • Mettre le levier de boîte de vitesses au point mort et tirer le frein à main. • Tirer le leiver de vidange du bac vers le haut puis vers l'avant afin d'ouvrir le bac et vider l'herbe coupée. • Remettre ensuite le levier dans sa position initiale. Vérifier que le collecteur est bien refermé et qu'il se trouve dans la bonne position avant de réembrayer les lames.
El tractor de Ud es equipado de una alarma para vaciar el contenedor. Para desconectar la alarma hay que usar el interruptor - la llave del embrague (acoplador) de engranaje. • Pare Ud el tractor en el lugar donde ud quiere descargar el contenedor. • Mueva la manilla mediante la cual se hace el funcionamiento en posiciûn neutral y tire del freno manual (para parquear). • Eleve la manilla para vaciar en posición más alta. Tirar la manilla hacia adelante para elevar el contenedor y volcar los recortes (lo segado). • Para continuar la siega, asegurarse que el recogedor esté asentado y en posición correcta lo que permitirá el funcionamiento de la segadora. 02207
Décrocher les deux attaches élastiques et retirer la goulotte d'éjection. Mettre en place l'ensemble de l'insert de broyage avec sa poignée dans la trappe d'éjection du panneau arrière et vérifier que l'insert obture bien le conduit du carter de coupe. Immobiliser les deux côtés de la poignée de l'insert en fixant les crochets des deux attaches élastiques dans les trous d'ancrage prévus à cet effet de part et d'autre de la trappe d'éjection. Remettre en place le collecteur ou le déflecteur optionnel à l'arrière du tracteur. Ceci est indispensable pour tondre du fait du contacteur de sécurité situé au niveau du panneau arrière. Pour éjecter à l'arrière Mettre le carter de coupe en position haute. Déposer le collecteur ou l'insert broyeur. Remettre en place la goulotte au travers de la trappe d'éjection sur le panneau arrière du tracteur. Immobiliser la goulotte d'éjection en fixant les deux attaches élastiques dans les trous prévus à cet effet de part et d'autre de la trappe d'éjection. Mettre en place le déflecteur, en option, contre le panneau arrière du tracteur en vissant les quatre vis papillons dans les inserts filetés correspondants qui se trouvent sur le panneau. Bien serrer les quatre vis papillons. Pour ramasser Mettre le carter de coupe en position haute. Déposer le déflecteur en option ou l'insert broyeur. Remettre en place la goulotte au travers de la trappe d'éjection sur le panneau arrière du tracteur. Immobiliser la goulotte d'éjection en fixant les deux attaches élastiques dans les trous prévus à cet effet de part et d'autre de la trappe d'éjection.
• Fije el deflector colocando las dos grapas en las aberturas de la brida de la manga. Monte el deflector sobre la placa posterior atornillando los cuatro (4) tornillos de mariposa en los orificios aterrajados encontr·ndose en la placa trasera. Apriete establemente los tornillos de mariposa
(Voor het ombouwen naar mulchen of achteruitworp is de aanschaf van de betreffende accessoires noodzakelijk.) • Fije el recogedor al tractor mediante las dos grapas en la brida del recogedor. • Monte el recogedor. Steek de plug en de hendel door de achterplaat en door het verloopstuk voor de trechter van het maaidek. Zet de plug vast door de twee riemen over de hendel te halen en deze vast te haken in de daarvoor bestemde gaten. Vervang de grascontainer of de optionele achteruitworp zodat de maaier kan functioneren. U bent nu gereed om met mulchen te beginnen. Ombouwen naar achteruitworp Zet het maaidek in de hoogste maaistand. Verwijder de container en de mulchplug (als deze geïnstalleerd is). Monteer de achteruitworp door de opening in de achterplaat en over het verloopstuk op het maaidek heen.. Bevestig de trechter door de twee riemen in de gaten op de flens van de trechter te haken. Bevestig de achteruitworp op de achterplaat door de vier (4) vleugelschroeven vast te schroeven in de van schroefdraad voorziene openingen in de achterplaat Zet de vleugelschroeven goed vast.
• Monteer de grascontainer op de trekker. • • • Ne jamais rouler parallèlement à la pente du fait des risques de renversement. Toujours rouler perpendiculairement à la pente, aussi bien en montant, qu'en descendant. Ne jamais arrêter ou démarrer un tracteur en pente.
• • Quitar el cable de encendido de la bujía.
• Staccare la candela.
Voordat service-werkzaamheden aan de motor of maaikast worden verricht, dient men het volgende te doen: • Druk de koppelings/rempedaal in en trek de parkeerremhendel aan. • Zet de versnellingshendel in neutrale stand. • Breng de koppelingshendel in ontkoppelde stand. • Zet de motor af. • Verwijder de ontstekingskabel van de bougie.
Avant toute intervention sur le moteur ou le carter de coupe suivre les instructions ci-dessous : • Enfoncer la pédale d'embrayage/frein pour verrouiller le frein de stationnement. • Amener le levier de vitesse en position "Neutre" (point mort). • Débrayer les lames. • Arrêter le moteur. • Débrancher le câble d'allumage de la bougie.
Pour le remettre en place, repositionner les ergots du capot dans les encoches du châssis. Rebrancher les phares et refermer le capot.
Sluit de aansluitkabel van de koplampen weer aan en sluit de motorkap.
Maintenance • Controlar que todos los pernos, tuercas y pasadores estén en su sitio y bien seguros. • Controlar la batería, los bornes y los orificios de ventilación. • Recargar lentamente a 6 amperios. • Limpiar el filtro de aire. • Mantener el tractor libre de suciedad a fin de evitar daños o sobrecalentamientos del motor. • Contrôler le niveau d'huile et lubrifier, si nécessaire, les points d'articulation, • Vérifier que tous les boulons, écrous et épingles sont en place et solidement fixés, • Contrôler la batterie, ses cosses et sa mise à l'air libre, • La recharger doucement à 6 ampères, si nécessaire, • Nettoyer la grille de ventilation du moteur, • Nettoyer le filtre à air, • Nettoyer le tracteur afin d'évacuer la poussière et les brindilles qui risqueraient d'endommager le moteur ou de provoquer un échauffement anormal. • Vérifier le fonctionnement du frein. Nettoyage N’utilisez pas de nettoyeur haute pression pour le lavage. L’eau pourrait s’infiltrer dans le moteur et abréger ainsi la durée de l’appareil.
Retirer le bouchon (1) et placer le tuyau de vidange (2). Pour ouvrir la soupape de vidange, repousser légèrement la soupape en la faisant tourner dans le sens contraire des aiguilles d'une montre pour sortir du cran, puis tirer sur la soupape pour libérer l'huile. • Pour refermer la soupape de vidange, repousser la soupape et la faire tourner légèrement dans le sens des aiguilles d'une montre jusqu'au verrouillage du cran et relâcher la soupape. • Retirer le tuyau de vidange et replacer le bouchon. 1. Bouchon 2. Tuyau de vidange • • Graissage des articulations Vérification des freins
Nettoyage des ailettes de refroidissement moteur
Vérification du gonflage des pneus
VERIFIER LE CAPTEUR DE PRESENCE OPERATEUR : • Le moteur s’arrêtera chaque fois que l’opérateur se lève de son siège sans avoir d’abord enclenché le frein de stationnement . • Le moteur s’arrêtera chaque fois que l’opérateur se lève de son siège et que l’embrayage de l’équipement est enclenché. • L’embrayage de l’équipement ne devrait jamais être enclenché si l’opérateur n’est pas assis dans son siège.

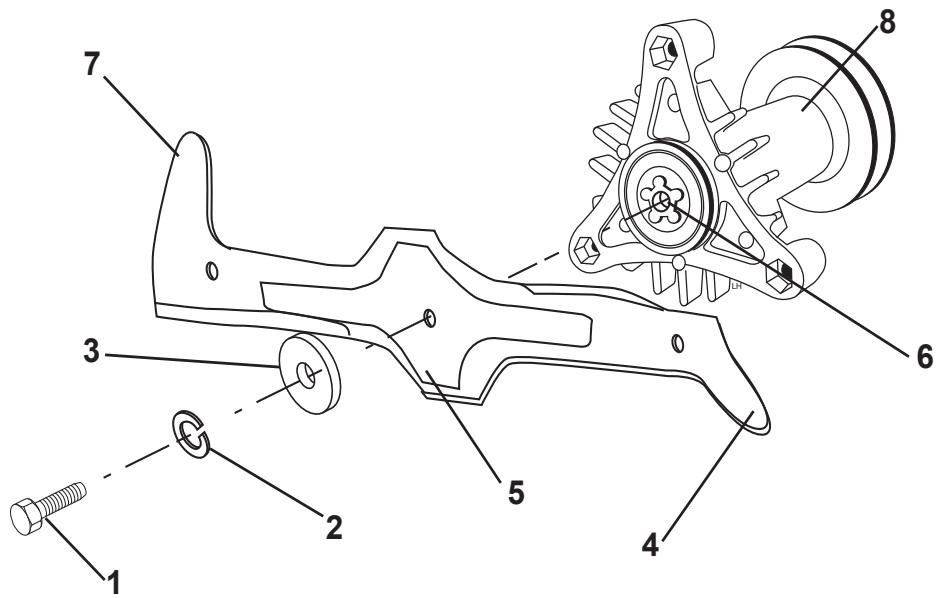

6 Star Pattern Sleep (hulp) mes • Relever le carter de coupe au maximum afin d'avoir accès aux lames. • Devisser la vis à tête hexagonale avec la rondelle frein et la rondelle plate qui fixent la lame sur le moyeu. • Mettre en place la nouvelle lame, ou la lame d'origine réaffûtée, avec le tranchant tourné vers le haut comme indiqué. ATTENTION : Pour que la lame soit bien montée, l'alésage central en forme d'étoile de la lame doit être parfaitement emboîté sur l'étoile du moyeu. • Revisser la vis à tête hexagonale avec sa rondelle frein et sa rondelle plate en respectant l'ordre prescrit. • Serrer la vis avec un couple de serrage de 37-47 Nm. ATTENTION : La vis de fixation de la lame a été traitée thermiquement en classe 8, bien respecter le couple de serrage.
MES VERWIJDEREN • Zet de maaier in de hoogste stand om bij de messen te kunnen. • Verwijder de zeskantbout, de veerring, en vlakke ring die het mes op zijn plaats houden. • Monteer een nieuw of geslepen mes waarbij het sleep (hulp) mes omhoog naar het maaidek gericht moet zijn, zie afbeelding. BELANGRIJK: Om zeker te zijn van goede montage moet het centrumgat in het mes passen met de ster op de mandrijn. • Bevestig de zeskantbout, veerring en vlakke ring weer in precies dezelfde volgorde als op de afbeelding te zien is. • Haal de bouten stevig aan (aandraaimoment 27-35 ft. lbs.) BELANGRIJK: De bout van het mes is warmtebehandeld volgens klasse 8.
1. Stationnant le tracteur sur une surface plate, en béton sec ou pavée, en appuyant à fond sur la pédale de frein et en engageant le frein de stationnement. 2. Vérifier que la boîte de vitesse est au point mort. REMARQUE : La boîte de vitesse est au point mort lorsque les roues arrières du tracteur peuvent être manoeuvrées librement
U kunt ook als volgt de rem controleren: 1. Parkeer de tractor op een vlakke, droge betonnen of geplaveide ondergrond, duw het rempedaal helemaal in en schakel de parkeerrem in. 2. Controleer of de gecombineerde versnellingsbak en achterbrug in “vrijloop” (N) staat. N.B.: Wanneer de achterwielen van de tractor vrij bewegen, staat de versnellingsbak in vrijloop.
à un service après-vente ou à un mécanicien spécialisé.
2. Verwijder de twee achterste haarpinveren (2) en sla met een hamer de twee as-pennen los.
1. Sortir la courroie d'entraînement de la gorge de la poulie motrice (1). 2. Retirer les deux épingles fixant les bras de suspension arrière et sortir les bras en tapotant sur leur axe à l'aide d'un marteau.
5. Sortir le carter de coupe de sous le tracteur.
La mise en place se fait dans l'ordre inverse de celui de la dépose.
Introducir la unidad de corte debajo de la máquina. El montaje se hace en orden inverso al desmontaje.
• 2. Sortir la courroie d'entraînement des gorges de poulie en commençant par la poulie du côté gauche du carter de coupe, puis par les autres poulies. 3. Retirer ensuite entièrement la courroie du carter de coupe. 4. Pour la mise en place de la nouvelle courroie, procéder dans l'ordre inverse. Vérifier que la courroie est correctement positionnée devant tous les guides de courroie.
1. Desmontar el equipo de corte del tractor. 2. Quitar la polea izquierda de la unidad y después de las otras poleas. 3. Quitar después la correa de la unidad de corte. 4. Montar la nueva correa en el orden inverso. Controlar que la correa nueva se halla por dentro de todas la guías.
3. Trek daarna de riem van de maaikast af. 4. De nieuwe riem wordt in omgekeerde volgorde gemonteerd. Controleer of de riem binnen alle riemgeleiders ligt.
2. S'assurer que le tracteur est placé sur une surface plane. 3. Relever au maximum le carter de coupe. 4. Mesurer les distances A et B.
1. Desserrer l'écrou (1) sur les biellettes de suspension avant, droite et gauche, du carter de coupe. 2. Visser les écrous (2) exactement de la même façon sur les biellettes de suspension avant, droite et gauche. 3. Lorsque la distance (A) est correcte, verrouiller ce réglage en resserrant l'écrou (1).
1. Controlar que la presión de inflado es la correcta en los cuatro neumáticos. 2. Asegurarse de que la máquina está sobre suelo horizontal. 3. Levantar la unidad de corte hasta su posición más elevada. 4. Medir la distancia A y B.
4. Meet de afstanden A en B.
(B) van de maaikast ca. 10 mm (0,375") lager te staan dan de achterkant (A). Ter verhoging van de achterkant als volgt instellen: 1. Draai moer (1) los op linker en rechter hefboom. • La distance (A) doit être la même des deux côtés à 6 mm près. • Si un réglage est nécessaire, ne l'effectuer que d'un seul côté en se référant à l'autre côté. • Abaisser ou soulever un côté du carter de coupe en ajustant la position de l'écrou de réglage de ce côté. REMARQUE : A trois tours complets de l'écrou de réglage correspond une variation de la hauteur au-dessus du sol, du carter de coupe, de 0,3 cm. • Contrôler à nouveau la distance au sol après chaque opération de réglage.
“A” Ecrou de réglage du bras de suspension arrière Parte inferior de la esquina de la segadora Tuerca de ajuste del várillaje de levantamiento Bordo inferiore del tagliaerba Dado di regolazione dell'articolazione di sollevamento Onderkant van de maaimachine Bijstelmoer • Si el ajuste es necesario, haga el ajuste en un lado de la segadora solamente. • Levante un lado de la segadora por apretar la tuerca de ajuste del várillaje de levantamiento en ese lado. • Baje un lado de la segadora por desapretar la tuerca de ajuste del várillaje de levantamiento en ese lado. NOTA: Cada tres vueltas completas de la tuerca de ajuste cambiará la altura de la segadora en aproximadamente (1/8"). • Vuelva a revisar las medidas después del adjuste.
4. Leid de riem tussen twee ventilatorbladen door en draai de ventilator tegen de klok in tot de riem vrij komt (4). 5. Haal daama de riem van de wielschijf van de motor (5).
2. Démonter le limiteur de débattement de l'embrayage (1). 3. Serrer le frein de stationnement et retirer la courroie d'entraînement de la poulie de guidage (2), puis de la poulie de tension (3) . 4. A l'arrière, faire passer la courroie entre deux pales du ventilateur (4) et faire tourner à la main le ventilateur dans le sens inverse des aiguilles d'une montre pour dégager la courroie. 5. Enfin, dégager la courroie de la poulie motrice (5).
Controlar que la correa se halla por dentro de todas las guías. Montar únicamente correas originales. Il montaggio avviene in ordine inverso. Controillare che la cinghia sia dietro ai guida-cinghia. Usare solo cinghie originali! De montering vindt in omgekeerde volgorde plaats als de demontering. Controleer of de snaar binnen alle riem-geleiders ligt. Gebruik uitsluitend originele riemen bij vervanging!

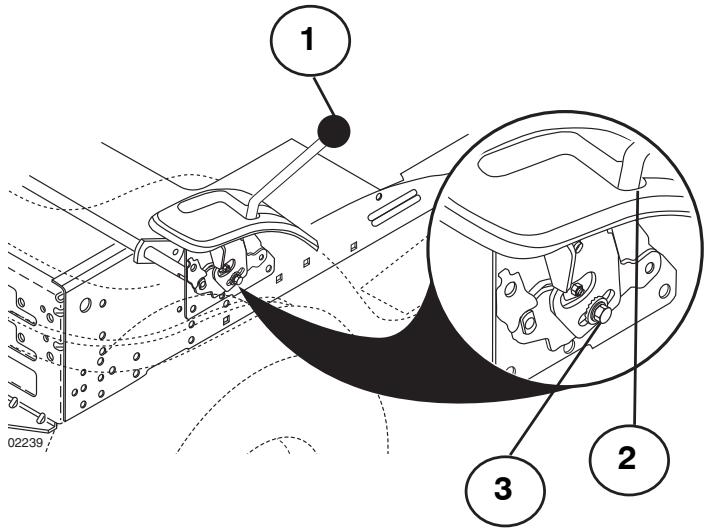

La boîte de vitesse mécanique doit se trouver au point mort lorsque le levier de changement de vitesse se trouve dans l'encoche de position neutre (N). Le réglage de la position du levier est effectué en usine ; toutefois, un nouveau réglage peut s'avérer nécessaire, procéder alors de la façon suivante: • Vérifier que la boîte de vitesse est au point mort. REMARQUE : La boîte de vitesse est au point mort lorsque les roues arrières du tracteur peuvent être manoeuvrées librement. • Desserrer la vis de réglage (3) située à l'avant de la roue arrière droite. • Positionner le levier de changement de vitesse dans l'encoche de position neutre (N). • Resserrer à fond la vis de réglage (3). REMARQUE : Mettre le carter de coupe en position basse afin de dégager un peu plus d'espace pour effectuer ce réglage.
• Make sure transaxle is in neutral (N). • Soltar el perno de regulación en la parte anterior de la rueda posterior derecha. • Colocar la palanca de velocidades en posición neutro (N). • Apretar a fondo el perno de regulación. NOTA: Desplazar el plano de trabajo de la segadora hasta la posición más baja para aumentar el juego al fin de acceder al perno de regulación.
“vrijloop” staan wanneer de schakelhefboom zich in de vrijloopstand (N) bevindt (sluitboomgrendel). Dit is reeds in de fabriek afgesteld. Mocht afstelling toch noodzakelijk zijn, ga dan als volgt te werk: • Controleer of de gecombineerde versnellingsbak en achterbrug in “vrijloop” (N) staat. N.B.: Wanneer de achterwielen van de tractor vrij bewegen, staat de versnellingsbak in vrijloop. • Zet de stelbout voor het rechter achterwiel los. • Plaats de versnellingshendel in de vrijloopstand (N). • Zet de stelbout stevig vast. N.B.: Als extra ruimte nodig is om bij de stelbout te komen, het maaiwerk in de laagste stand zetten.
Il y a des impuretés dans le carburateur ou dans le circuit du carburant.
2. 3. Le moteur ne tourne pas régulièrement
La bougie est défectueuse. Le carburateur est mal réglé. Le filtre à air est colmaté. La mise à l'air libre du réservoir est bouchée. Le réglage de l'allumage est incorrect. Il y a des impuretés dans le circuit de carburant.
Il y a des impuretés dans le circuit de carburant. Le carburateur est mal réglé.
3. La turbine de refroidissement est endommagée. 4. Le niveau d'huile est trop bas ou il n'y a pas d'huile dans le moteur. 5. Le réglage de l'allumage est incorrect. 6. La bougie d'allumage est défectueuse.
La batterie ne charge pas
1. Fusible estropeado. 2. Uno o varios vasos estropeados. 3. Mal contacto entre los bornes de la batería y los cables.
2. Interruptor estropeado. 3. Cortocircuito en el cable. 3. Mauvais contact entre les bornes de la batterie et les cosses des câbles de batterie.
2. L'interrupteur de commande est défectueux. 3. Il y a un court circuit dans le faisceau de raccordement.
3. Un déséquilibre est apparue à la suite de l'endommagement d'une ou de plusieurs lames de coupe ou à la suite d'un mauvais affûtage. 1. 2. 3. Hay suciedad en el carburador o en el tubo de combustible.
2. Mauvais contact entre les cosses des câbles de batterie et les bornes de la batterie. 3. Le levier de commande d'embrayage/débrayage n'est pas en bonne position. 4. Le fusible principal est hors d'usage. 5. Le contacteur de démarrage est endommagé. 6. Le contacteur de sécurité sur la pédale d'embrayage/frein est défectueux ou endommagé. 7. La pédale d'embrayage/frein n'est pas suffisamment enfoncée. 1. 2. 3. L'herbe est haute et humide. L'herbe est accumulée sous le carter de coupe. La pression de gonflage des pneumatiques n'est pas identique du côté droit et du côté gauche. 6. Le rapport de vitesse enclenché est trop élevé. 7. La courroie d'entraînement du carter de coupe patine.
Te weinig of geen olie in de motor. Het voorgloeien is defect. De bougie is defect.
• Nettoyer l'ensemble de la machine et plus particulièrement l'intérieur du carter de coupe. • Effectuer les retouches de peinture qui s'avèreraient nécessaires afin d'éviter la corrosion. • Vidanger le moteur. • Retirer la bougie d'allumage et verser une cuillère à soupe d'huile dans le moteur. Faire tourner le moteur à la main pour répartir l'huile et remettre la bougie en place. • Déposer la batterie et la remisée dans un endroit frais après l'avoir rechargée. La protéger des grands froids. • Remiser la machine à l'abri dans un endroit sec et protégé de la poussière.
• Sacar la bujía y verter una cucharada sopera de aceite de motor en el cilindro. Hacer girar el motor para que se distribuya el aceite y volver a enroscar la bujía. • Sacar la batería. Cargarla y guardarla en un lugar fresco. Proteger la batería de las bajas temperaturas (por debajo del punto de congelación). • Guardar la máquina en un interior seco.
