MODE D'EMPLOI B 422 X-42 CC MCCULLOCH
Déclaration de conformité européenne
Le soussigné, dûment mandaté par E. O. P. I., déclare que les produits suivants : Petrol Brushcutter 34-38-42-46cc, fabriqués par E. O. P. I., Valmadrera, Italia, sont conformes aux Directives Européennes 98/37/EEC (Directive Sécurité Machine), 93/68/CEE (Directive Marquage CE) & 89/336/CEE (Directive EMC), directive 2000/14/CEE (Annexe V).
RENSEIGNEMENTS IMPORTANTS : Avant d'utiliser cet appareil, veuillez lire attentivement les instructions et assurez-vous de les avoir comprises. Conservez les instructions pour référence ultérieure.
Si on ne l'utilise pas correctement, ce pétrol brushcutter risque d'être dangereux. Il faut suivre les consignes de sécurité pour assurer une sécurité et une efficacité correctes lors de son utilisation. L'utilisateur est tenu de suivre les consignes contenues dans ce manuel et indiquées sur ce produit.
Explication des symboles figurant
Attention
: lunettes ou visière de sécurité approuvées.
Protecteur de l'ouïe approuvé
: chaussures de sécurité.
Ne pas utiliser de lames métalliques.
Lire attentivement le mode d'emploi pour vous assurer de bien comprendre toutes les commandes et leur utilisation.
: Casque de sécurité homologué.
: Gants approuvés
Ne pas fumer pendant le remplissage et pendant l'utilisation.
Plein régime de la lame
Attention aux réactions de la lame
Distance minimum de sécurité
Levier starter fermé (démarrage à froid)
Levier starter ouvert, marche (démarrage à chaud)
B. Précautions à prendre
1) Avant toute utilisation de votre débroussailleuse, lisez attentivement ce manuel d'utilisation. N'utilisez cette machine que pour l'usage prévu. Ne laissez jamais les enfants l'utiliser. 2) Il est recommandé de porter des vêtements adéquats, tels que :
a) vêtements de sécurité ou vêtements bien ajustés (pas de shorts ou d'habits trop amples) ; b) chaussures de sécurité ou fermées (pas de sandales) ; c) gants de travail ; d) visière ou lunettes de sécurité (décollez les pellicules de protection qui sont apposées sur la visière).
e) protecteur acoustique f) casque de travail si vous utilisez une lame circulaire. Assurez-vous d'être toujours en mesure de stopper le moteur si nécessaire (voir chapitre DÉMARRAGE ET ARRÊT DU MOTEUR). N'utilisez pas votre débroussailleuse si vous n'êtes pas en bonne forme physique ou si vous êtes sous l'emprise de l'alcool ou de médicaments.
Attention à la lame rotative et aux surfaces chaudes de votre machine.
3) Attention ! Une utilisation intensive de l'appareil peut provoquer un engourdissement prolongé des doigts (syndrome de Raynaud). Vérifiez régulièrement la sensibilité de vos doigts. Si des symptômes apparaissent, consultez un médecin. Pendant le travail, maintenez toujours fermement l'outil avec les deux mains.
Tenez-vous toujours en équilibre stable. La machine ne doit être utilisée que pour les travaux recommandés (voir section C SÉCURITÉ D'UTILISATION).
4) Ne déplacez pas la débroussailleuse avec le moteur en marche, même pour un déplacement court. Éteignez le moteur et dirigez la lame vers l'arrière. Si vous transportez la débroussailleuse dans une voiture,
attachez-la afin d'éviter toute fuite de carburant. Il est recommandé de vider le réservoir avant le transport. ATTENTION : Pour votre sécurité pendant le transport et le stockage, il faut obligatoirement protéger la lame au moyen de l'étui spécifique livré à cet effet avec la machine.
Le démarrage de la machine doit s'effectuer sur une surface plane où vous pourrez avoir une position stable. Vérifiez que la lame ou la tête de fil ne touche ni le sol ni aucun autre obstacle.
5) PRÉCAUTIONS CONTRE L'INCENDIE :
N'utilisez jamais la machine après un feu ou à proximité de matières inflammables. Ne faites pas tourner le moteur dans un endroit clos ou mal ventilé. LES GAZ D'ÉCHAPPEMENT SONT NOCIFS ET PEUVENT VOUS ASPHYXIER.
Essuyez toujours le carburant renversé pendant le remplissage. Ne fumez pas durant cette opération. N'effectuez pas le remplissage moteur en marche. Éloignez-vous du bidon d'essence lors du démarrage (3 mètres minimum).
6) Éloignez toute personne ou animal de la zone de travail (15 mètres minimum). Lors du travail, des projections d'herbes, de terre ou de pierres sont fréquentes. Si quelqu'un s'approche, éteignez votre machine (voir section DÉMARRAGE ET ARRÊT DU MOTEUR). Faites attention au tranchant de la lame et de la tête tournante (voir section DÉMARRAGE ET ARRÊT DU MOTEUR).
ATTENTION : Ne jamais toucher l'outil de coupe de l'appareil si le moteur est en marche, même pour retirer des herbes ou des broussailles qui pourraient perturber le fonctionnement. Ne jamais toucher l'outil si celui-ci est encore en mouvement par inertie. Attendez toujours l'arrêt de l'outil. Dans tous les cas, utilisez des gants pour toute manipulation de l'outil de coupe.
coupe. N'UTILISEZ JAMAIS VOTRE DÉBROUSSAILLEUSE SANS PROTECTEUR (voir sections SÉCURITÉ et MONTAGE LAME ET TÊTE DE FIL).
Si vous n'observez pas ces règles de sécurité, vous risquez de vous blesser sérieusement : a) possibilité de contact avec la lame ou la tête de
fil ; b) possibilité de projection de débris.
ATTENTION : Ne démarrez jamais le moteur si celui-ci n'est pas fixé à l'arbre de transmission. L'embrayage serait immédiatement détruit. Pour les machines équipées d'un embrayage, assurez-vous que l'outil de coupe ne tourne plus lorsque le moteur est au ralenti.
C. Utilisation en toute sécurité
La machine doit être utilisée du côté droit de l'utilisateur. Cette position permet aux gaz d'échappement de se diriger à l'écart de l'utilisateur afin de ne pas être gêné par leur flux. Si vous n'avez jamais utilisé de débroussailleuse auparavant, consacrez quelques moments à vous familiariser au maniement de l'outil.
Inspectez attentivement la machine avant l'emploi. Vérifiez qu'il n'y a pas de vis desserrées, de pièces endommagées ni de fuite de carburant. Remplacez les accessoires (lame, tête de fil nylon, protecteur) endommagés ou trop usés. Faites-les remplacer par notre station service agréée (voir liste dans l'emballage).
N. B. Veillez à ce que les pièces changées soient remplacées par des pièces ou accessoires d'origine. Les vibrations peuvent altérer la sensibilité de vos mains (syndrome de Raynaud). À la moindre alerte, arrêtez d'utiliser la débroussailleuse.
1) Avant le travail, nettoyez le terrain de tout ce qui pourrait être projeté (pierres, verre, cordes, objets métalliques, débris divers).
Utilisez l'accessoire recommandé pour le type de végétation à couper. Méfiez-vous de ne pas toucher de pierres ou tout autre objet solide avec la lame. Si vous avez des cheveux longs, attachez-les pour qu'ils soient au-dessus du niveau des épaules.
Ajustez le harnais à l'aide de la boucle afin que la machine soit parfaitement équilibrée sur votre côté droit et que la lame ou la tête de fil soit parallèle au sol. Conservez un bon équilibre pendant toute la durée du travail. Ne vous déplacez pas à reculons, les obstacles étant ainsi invisibles. Le montage de la barre anti-recul est obligatoire sur les machines équipées d'une poignée Delta, en cas d'utilisation d'une lame. Cette barre sert à maintenir une distance de sécurité entre l'utilisateur et la lame en toutes circonstances.
2) Le mousqueton (B) ne doit jamais être déplacé, il garantit le bon équilibre de la machine. Les poignées avant (de type "U") peuvent être réglées individuellement pour permettre un plus grand confort d'utilisation. 3) Votre machine peut être équipée soit a) d'une lame, soit b) d'une tête de fil nylon. La lame ne doit être montée que si toutes les pièces nécessaires sont parfaitement en place.
Dans le cas contraire, la lame pourrait être projetée et blesser l'utilisateur ou toute autre personne se trouvant à proximité.
A) SI VOUS UTILISEZ UNE LAME, LE PROTECTEUR DE SÉCURITÉ DOIT ÊTRE IMPÉRATIVEMENT MIS EN PLACE.
B) IL EN EST DE MÊME SI VOUS UTILISEZ UNE TÊTE DE FIL NYLON.
Lors de l'utilisation de la machine, la partie coupante (lame ou tête de fil) doit toujours être maintenue en dessous du niveau de votre ceinture.
Lors du montage ou du remplacement d'un outil de coupe, reportez-vous au chapitre MONTAGE DE LAME OU DE TÊTE DE FIL. Suivez rigoureusement les instructions qui vous sont ainsi données.
Tête de fil nylon
Contrôlez toujours le bon montage (voir section MONTAGE TÊTE DE FIL NYLON). Le fil nylon est recommandé pour couper du gazon ou des mauvaises herbes là où il y a des obstacles tels que clôtures, arbres, etc. Le fil nylon réduit les risques d'endommager des arbustes ou l'écorce des arbres. Les têtes doivent être équipées de fil nylon souple, non filandreux. En aucun cas un fil métallique ne doit le remplacer. Celui-ci pourrait se rompre et causer des blessures.
4) Lame
Contrôlez toujours le bon montage (voir section MONTAGE LAME). L'usage d'une lame est préconisé pour la coupe de broussailles et d'arbrisseaux jusqu'à 7 cm de diamètre. Le moteur doit toujours être accéléré à fond pendant la coupe.
5) ATTENTION: Utilisez toujours une lame bien affûtée. Une lame usée taille mal et peut aussi provoquer des REBONDS, c'est-à-dire une secousse violente de la partie antérieure de la machine. Ceci peut provoquer une perte de contrôle de l'appareil. Ne travaillez jamais avec une lame endommagée. Changez-la.
ATTENTION : EN CAS D'UTILISATION D'UNE LAME EN MÉTAL DE 24 À 80 DENTS, IL EST OBLIGATOIRE D'UTILISER UN HARNAIS DOUBLE ET UN PROTECTEUR DE SÉCURITÉ (BUTÉE), COMME INDIQUÉ DANS LE TABLEAU RÉCAPITULATIF (VOIR AUSSI SÉCURITÉ).
SECTION SÉCURITÉ - VÊTEMENTS - LE PORT DU CASQUE EST NÉCESSAIRE.
N'UTILISEZ QUE DES PIÈCES ET DES ACCESSOIRES D'ORIGINE.
LE NON-RESPECT DES CONSIGNES DE
SÉCURITÉ DÉGAGE LE CONSTRUCTEUR DE
SES RESPONSABILITÉS EN CAS D'ACCIDENT. L'UTILISATION D'ACCESSOIRES ET DE PIÈCES DÉTACHÉES NON D'ORIGINE AUGMENTE LE RISQUE D'ACCIDENTS. DANS CES CONDITIONS, LE CONSTRUCTEUR N'ASSUME AUCUNE RESPONSABILITÉ EN CAS DE DOMMAGES SUBIS PAR LES PERSONNES ET/OU LES BIENS.
D. Mélange de carburant
Utiliser exclusivement le carburant prescrit dans le présent manuel.
Cette machine est équipée d'un moteur à 2 temps et doit donc être alimentée avec un mélange d'essence sans plomb (indice d'octane minimum=90) et d'huile totalement synthétique pour moteurs à 2 temps, spécifique pour l'essence sans plomb, en respectant les proportions indiquées dans le tableau en couverture (point D). Attention ! Vérifier soigneusement les caractéristiques de l'huile, imprimées sur son emballage ; l'utilisation d'huiles non conformes aux caractéristiques expressément indiquées dans le présent manuel peut gravement endommager le moteur !
Pour obtenir un mélange optimal, verser d'abord l'huile et ensuite l'essence dans un récipient homologué ; bien agiter le bidon (répéter cette opération chaque fois que l'on prélève du carburant du bidon).
Les caractéristiques du mélange étant sujettes à des phénomènes de vieillissement, elles subissent des altérations au fil du temps. Il est donc recommandé de ne préparer que la quantité de mélange strictement nécessaire pour chaque utilisation.
Attention ! L'utilisation d'un mélange préparé
depuis plusieurs semaines pourrait endommager le moteur.
Attention
Ne pas fumer lors du .
Toujours ouvrir doucement le bouchon d'essence. Effectuer le en espace ouvert.
ouvert ; tenir loin des flammes vives ou des sources d'étincelles. Stocker toujours le carburant dans un réservoir approprié.
Stockage carburant
L'essence est hautement inflammable.
Tenir éloignés cigarettes, pipes et cigares avant l'utilisation de l'essence.
Éviter d'en laisser tomber.
La stocker dans un endroit frais et ventilé, dans un récipient spécialement prévu à cet effet.
Ne jamais stocker le carburant dans un réservitu ou dans un endroit non ventilé.
Ne pas stocker à proximité d'une source de chaleur, d'une flamme ou d'un appareil dégageant de la chaleur ou des étincelles.
Les vapeurs d'essence peuvent s'enflammer ou exploser.
Ne stockez pas de grandes quantités de carburant.
FRANCE: Pour l'huile moteur disponible en France, suivez les préconisations suivantes:
HUILE McCULLOCH
Carburant SANS PLOMB
Mélange à 2,5 % d'huile
HUILE PARTNER
Carburant SANS PLOMB
Mélange à 2 % d'huile.
Huile de synthèse spéciale 2 temps
Carburant SANS PLOMB
Mélange à 4 % d'huile.
Attention :
- Dans tous les cas, prendre en considération les prescriptions stipulées sur le bidon par le fabricant d'huile.
- N'utilisez que des huiles de marque.
- Les mélanges effectués avec du Super SANS PLOMB doivent être utilisés dans les 3 mois suivant leur fabrication. Le non-respect des préconisations dégage le constructeur de toute responsabilité en cas de détérioration du moteur pendant la garantie.
En cas de doute, prendre contact avec votre vendeur.
E. Montage protection de sécurité
1) COUPE D'HERBE : Par mesure de sécurité, un protecteur (butée) doit toujours être installé quel que soit le type d'outil de coupe utilisé (lame ou fil) : protecteur référence P/N 248959 Ø25, P/N 248960 Ø30. 2) COUPE DE BOIS : Pour une lame de 24 à 80 dents (en option), utilisez le protecteur (butée) 240553. Un double harnais doit impérativement être porté.
N'utilisez que des lames ou têtes de fil sur
lesquelles est indiquée clairement une vitesse maximum d'au moins 10500 min⁻¹. Suivez scrupuleusement les indications de montage.
N. B. Les lames de scie à dents (24 ou 80 dents) ont un diamètre de base central de 20 mm et nécessitent donc la présence d'une flasque supérieure de dimension appropriée pour assurer un montage exact. Le numéro des pièces est énuméré dans le tableau des fixations de coupe.
Montage de lame et de tête de fil nylon
Montez le protecteur adapté au type de lame ou tête de fil (voir chapitre : MONTAGE PROTECTEUR DE SÉCURITÉ). 1) Montez la lame selon l'illustration :
a) Rondelle de protection - b) rondelle de centrage - c) Lame avec le texte et la flèche visibles vers le haut - d) rondelle inférieure - e) vis de serrage de lame - f) goupille (longueur 16 mm)
2) Pour monter le bol glisseur, procédez comme indiqué sur les figures : a) Rondelle de protection - b) R Rondelle inférieure - e) Entretoise - f) Bol glisseur - g) Goupille (longueur 34,5 mm). Remplacez la vis de serrage de la lame si elle est endommagée. 3) Assurez-vous que le trou de la lame soit parfaitement centré sur la rondelle de centrage supérieure.
Serrez dans le sens inverse des aiguilles d'une montre.
Pendant le serrage, l'ensemble de la lame peut être bloqué trou de la rondelle de centrage et du renvoi d'angle. Il suffit de faire pivoter la rondelle jusqu'à ce que les deux trous soient alignés.
4) Montez la tête à fil nylon selon l'illustration : a) Rondelle supérieure - b) Rondelle - c) Protection - d) Tête de fil nylon. Serrez dans le sens inverse des aiguilles d'une montre. 5) Pendant le serrage, l'ensemble de la tête peut être maintenu s trous, comme décrit pour le montage de la lame. ATTENTION : Ne pas utiliser l'accessoire protection tête fil nylon (réf. C Sch. F4) avec des lames métalliques.

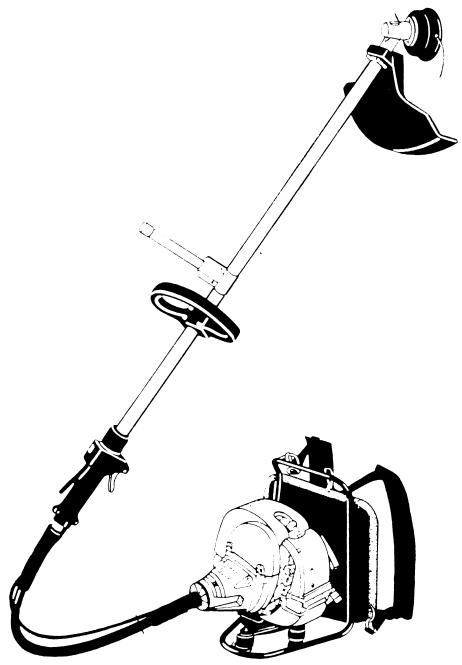

Débroussailleuse à dos
Voir paragraphe DÉBROUSSAILLEUSE À DOS.
ATTENTION. Ne pas allumer le moteur sans que oit monté.

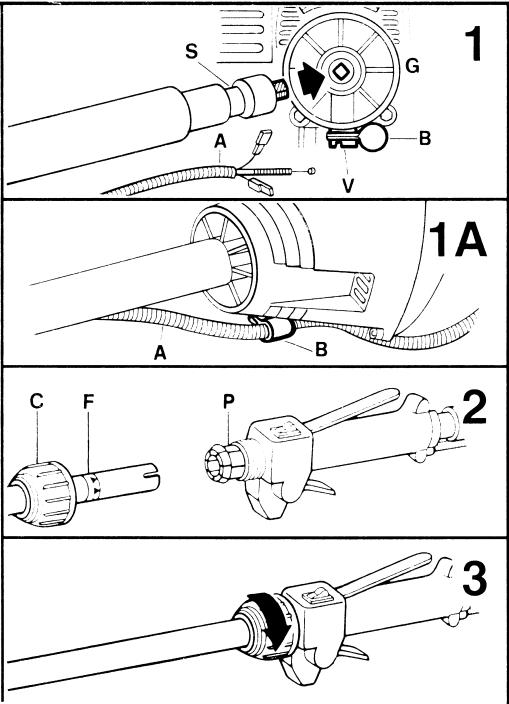

1) Positionnez ur le moteur et vissez les 2 vis (A) en les bloquant en ordre croisé. 2) Placez le terminal du câble accélérateur (D) dans la fente appropriée sur le pivot (C).
3) Réglez la vis de réglage du câble accélérateur (D) jusqu'à ce que le câble puisse facilement coulisser dans la fente avec un jeu de 1 mm avant d'actionner le pivot (C).
Ensuite, serrez l'écrou hexagonal (E).
4A) Câble du bouton d'arrêt (STOP) : branchez la fiche. 4B) Câble de masse : branchez-le comme illustré.
Montage poignée double guidon
La poignée (A) peut être ajustée en fonction des besoins de l'opérateur en la faisant pivoter vers l'avant ou vers l'arrière. À cette fin, desserrez le bouton (C), placez la poignée dans la position la plus confortable, puis resserrez à fond le bouton (C). Attachez le crochet du harnais
porteur dans l'un des 5 trous situés sur la partie supérieure du support de l'arbre pour obtenir le meilleur équilibre possible pour la tâche à accomplir.
NB : la poignée assemblée (A) peut être placée parallèlement à la transmission pour faciliter le transport ou le stockage. Pour cela, dévissez la fixation (C), tournez
le support (B) dans le sens horaire, placez la poignée (A) dans la position souhaitée et revissez ensuite la fixation (C).
Poignée avant Delta
Pour votre sécurité, fixez la poignée devant l'étiquette appliquée sur l'arbre de transmission, à 11 cm de la poignée d'arrêt si vous montez la tête à fil, à 36 cm si vous montez des lames en métal.
La poignée doit toujours être perpendiculaire à la transmission comme illustré (fig. 2). Montez le protecteur de sécurité antérieur en utilisant les accessoires fournis et selon la configuration illustrée.
Montage poignée double guidon
Ajuster et sécuriser le double guidon en serrant les vis.
I. Démarrage et arrêt moteur
ATTENTION : avant l'utilisation du produit, chaque utilisateur doit lire attentivement les paragraphes SÉCURITÉ, PRÉCAUTIONS DE SÉCURITÉ et SIGNIFICATIONS DES SYMBOLES.
Démarrage d'un moteur à froid
1) Mettez le bouton marche/arrêt sur la position marche I (ON), à l'opposé de la position STOP (OFF). 2) Tournez le levier de starter dans la direction indiquée par les flèches. 3) Actionnez la pompe d'amorçage plusieurs fois jusqu'à ce que vous voyiez l'essence traverser le tube (D) jusqu'au réservoir d'essence. Poussez le décompresseur vers le bas si votre modèle en est pourvu. Tirez sur la poignée de lanceur jusqu'au démarrage du moteur. 4) Tenez la machine avec précaution et laissez le moteur tourner quelques instants. Tenez fermement la poignée accélérateur, abaissez la gâchette de sécurité (S) et actionnez ensuite la gâchette accélérateur (A). Ceci relâchera automatiquement le levier de starter (E).
ATTENTION : quand le starter est engagé, l'outil coupant tourne.
Démarrage d'un moteur à chaud
Mettez le bouton marche/arrêt sur la position marche I (ON). Actionnez plusieurs fois la pompe d'amorçage, jusqu'à ce que vous voyiez l'essence traverser le tube (D) jusqu'au réservoir. Poussez la valve de décompression (B) si votre modèle en est pourvu. Tirez sur la poignée de lanceur jusqu'au démarrage du moteur.
Arrêter le moteur
Mettre le bouton marche/arrêt sur la position STOP (OFF).
ATTENTION : après l'arrêt du moteur, l'outil coupant, lame ou tête de fil, continuera à tourner pendant quelques instants, du fait de l'inertie. Continuez à tenir fermement la machine au-dessus du sol jusqu'à l'arrêt complet. Ne jamais toucher l'outil coupant pendant qu'il tourne. Toujours arrêter le moteur avant de toucher l'outil de coupe.
N. B. : en cas d'urgence, l'outil coupant peut être stoppé rapidement en le posant parallèlement au sol et après avoir mis le bouton marche/arrêt sur la position STOP (OFF).
L. Entretien périodique
Pour régler la vitesse de ralenti, vous pouvez procéder ainsi :
Après avoir fait tourner le moteur, tournez lentement la vis "T" dans le sens 'un régime constant, donnant un niveau de bruit du moteur régulier, sans faire tourner la chaîne ou la tête de coupe. Si le dispositif de coupe tourne ou le moteur
tourne trop vite, tournez lentement la vis "T" dans le sens inverse e la vitesse correcte.
Les réglages de la vitesse du moteur avec leurs valeurs exactes sont indiqués dans le tableau des spécifications techniques à l'avant du manuel de l'utilisateur.
Réglage carburateur
Contrôlez périodiquement que toutes les vis de la débroussailleuse sont en place et bien serrées. Changez les lames usées, fissurées ou non planes. Vérifiez toujours le montage correct de la tête de fil ou de la lame (voir section MONTAGE LAME ET TÊTE FIL NYLON).
TAGE LAME ET TÊTE FIL NYLON) et que la vis qui bloque la lame est bien serrée.
Nettoyage du filtre à air
Effectuez un nettoyage au moins toutes les 25 heures de travail. Un filtre encrassé altère le
règlage du carburateur, réduit la puissance, augmente la consommation de carburant et rend difficile le démarrage. Enlevez le couvercle du filtre comme illustré. Nettoyez soigneusement l'intérieur du filtre. Le filtre peut être nettoyé en utilisant délicatement un jet d'air comprimé.
N. B. : glissez le filtre à air dans son logement (C), assurez-vous que les cliquets de maintien (A) sont pointés vers le bas comme illustré, assurez-vous ensuite que le filtre à air est bien fixé hermétiquement.
2) Toutes les 50 heures de travail, ajoutez dans la tête de transmission de la graisse à roulement, par le trou (C).
3) Bougie
Au moins toutes les 50 heures, démontez et nettoyez la bougie. Vérifiez l'écartement des électrodes (0,5 à 0,6 mm).
Changez la bougie si elle est trop incrustée de saleté et si elle a plus de 100 heures de travail. Dans le cas d'un encrassement excessif, contrôlez en vous reportant au paragraphe D.
Mélange carburant : vérifiez la bonne qualité de l'huile employée, qui doit être spéciale pour moteurs 2 temps.
4) Filtre carburant
Pour le nettoyage et le remplacement du filtre, retirez le bouchon du réservoir et enlevez le filtre avec un crochet ou une pince à bec long.
Chaque saison, prenez contact avec votre service après-vente pour un entretien général et un nettoyage des parties intérieures. Cette opération réduira les risques de panne et assurera un meilleur fonctionnement de la machine.
RÉGULIÈREMENT : Il est important, pour éviter une surchauffe du moteur, d'enlever toutes les poussières ou saletés des fentes du couvercle lanceur et des ailettes du cylindre.
PÉRIODE D'INACTIVITÉ : Videz le réservoir d'essence et laissez tourner le moteur jusqu'à ce qu'il s'arrête. Gardez la débroussailleuse à l'abri de l'humidité.
Remplacement du fil nylon démontage
1) Desserrer l'écrou de serrage à la base de la tête de fil nylon en le tournant dans le sens horaire. 2) Retirez le couvercle et le ressort de la bobine. Sortez de son logement la recharge de fil. REMPLACEMENT DU FIL 3) Prenez 2 fils nylon de 2,4 mm de diamètre (longueur 2,5 m). Passez ces 2 fils dans les trous prévus du support plastique (côté lisse). Écrasez l'extrémité de chaque fil à l'aide d'une pince plate. 4) De ce même côté, enroulez les 2 fils ensemble dans le sens horaire.
Remontage
5) Retournez la bobine et bloquez chaque fil dans l'encoche. 6) Prenez la recharge pleine et passez chaque fil dans les œillets du corps de la bobine. Replacez la recharge dans son logement. 7) Laissez dépasser les 2 fils de 12 cm environ. 8) Remontez la tête fil nylon comme illustré : jauge de la machine, ressort et écrou de serrage (serrer dans le sens inverse des aiguilles d'une montre). 9) N.B. : Afin de rallonger le fil de nylon lorsqu'il s'use, tirez la jauge vers le bas puis tournez-la dans le sens des aiguilles d'une montre pour alimenter la longueur de fil désirée.
O. Écologie
Ce chapitre décrit comment conserver les caractéristiques écologiques de la machine, développées par nos motoristes, à savoir la bonne utilisation de cette machine et le traitement des huiles et carburants.
- La recherche sur le moteur 4 temps a été développée afin de réduire la consommation de carburant et de diminuer l'émission des gaz d'échappement polluants.
- Utilisation de la machine : apportez une attention particulière pendant le rem
- oir ou laissez tourner le moteur jusqu'à vidange du réservoir ; observez les mêmes précautions lors du replissage.
- Destruction des machines : les vieilles machines peuvent être très dangereuses pour l'environnement - ne les jetez pas ! Veuillez vous adresser à l'autorité compétente pour collecter les déchets industriels, comme prescrit par les lois sur l'environnement.
| Characteristique techniques | ||||
| CYLINDREE (cm3) | 34 | 38 | 42 | 46 |
| ALESAGE/COURSE (mm) | 38x30 | 40x30 | 41x32 | 43x32 |
| PUISSANCE (kW) | 1,2 | 1,3 | 1,6 | 1,8 |
| REGIME MAXIMUM DE PUISSANCE (min-1) | 8.000 | 8.000 | 8.000 | 8.200 |
| REGIME MAXIMUM A VIDE (min-1) | 10.000 | 10.000 | 10.000 | 11.000 |
| REGIME DE RALENTI (min-1) | 2.800 | 2.800 | 2.800 | 2.800 |
| REGIME ARBRE DE TRANSMISSION/LAME (min-1) | 7.700 | 7.700 | 7.700 | 8.500 |
| COUPLE DE SERRAGE VIS BLOCAGE DE LAME (Nm) | 17 | 17 | 17 | 17 |
| POIDS A VIDE (Kg) | 7,1 | 7,3-8,3 PRO | 7,4-8,4 PRO-8,8 BP | 7,7-8,7 PRO-10,8 BP |
| CAPACITE DU RESERVOIR (cm3) | 900 | 900 | 900 | 900 |
| PRESSION SONORE (À L'OREILLE DE L'OPERATEUR) LpAav (dBA) (ISO 7917) | 97 | 97 | 97 | 106 |
| NIVEAU DE PUISSANCE SONORE GARANTI LwAav (dBA) (ISO 10884) | 114 | 114 | 114 | 114 |
| NIVEAU DE PUISSANCE SONORE MESURE LwAav (dBA) (ISO 10884) | 113 | 113 | 113 | 113 |
| VIBRATIONES TETE FIL NYLON (ISO 7916) (m/s2) MAX-MIN | 8,2-1,6 | 8,2-1,7 | 10,55-1,8 | 12,5-1,06 |
| VIBRATIONES LAME (ISO 7916) (m/s2) MAX-MIN | 8,2-1,6 | 8,2-1,7 | 16,38-1,8 | 17,79-1,06 |
Tableau de recherche de pannes
| Si le moteur ne demarre pas | Si le moteur tourne anormalement ou perd de le puissance | Si la machine demarre mais ne coupe pas bien | |
| Contrôlez si l'interrupteur de mise en marche est en bonne position. | ● | ||
| Contrôlez le niveau d'essence min. 25% capacité du réservoir. | ● | ● | |
| Verifiez si le filtre à air est propre. | ● | ● | |
| Démonze la bougie, séchez-la, net-toyez-la et reglez-la et remplacez-la si nécessaire. | ● | ● | |
| Changez le filtre à essence. Prenez contact avec votre revendeur. | ● | ||
| Vérifiez que les accessoires de coupe sont correctement montés. | ● | ||
| Verifiez que les accessoires métalliques de coupe sont bien aigu-isés. Dans le cas contraire, voyagez votre revendeur. | ● |
Moteur présente toujours des problèmes : prenez contact avec le revendeur.
1. Insérez l'arbre flexible dans le joint moteur (G). Assurez-vous que l'embout carré mâle de l'arbre s'insère dans le carré femelle du joint. Insérez le câble d'accélération et les câbles électriques (A) dans la gaine de maintien (B) jusqu'à ce que les câbles ressortent pour permettre la connexion (voir Fig. 1A). Serrez la vis (V) en vous assurant qu'elle est correctement placée dans son logement (S). Maintenant l'arbre est fermement fixé au joint. 2. Dévissez la frette en plastique (C) et enfilez-la sur l'arbre. Positionnez-la.
Insérez l'arbre dans son siège à l'intérieur de la poignée jusqu'à ce que l'encoche d'arrêt (F) coïncide avec le bord de la couronne en plastique taraudée (P). Ces opérations permettent aux embouts carrés mâle/femelle de s'emboîter. 3. Vissez la frette (C) à la main en la serrant à fond. Connexion du câble d'accélérateur et des fils électriques : suivez attentivement les instructions mentionnées dans le manuel.
