VOYAGER A3 - Laminatrice FELLOWES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Laminatrice
Marque	Fellowes
Modèle	Voyager A3
Format maximal	A3
Largeur d'entrée	325 mm
Temps de chauffe	4 minutes
Vitesse de plastification	Jusqu'à 90 cm/min (variable)
Épaisseur max. de pochette	250 microns (500 microns totale)
Épaisseur min. de pochette	75 microns (150 microns totale)
Capacité max. (épaisseur document)	1 mm
Technologie AutoLam	Oui (réglage automatique)
Ouverture Easi-Access	Oui
Marche arrière automatique	Oui
Protection de surcharge	Oui
Capteur CleanMe	Oui
Technologie HeatGuard	Oui (réduit la chaleur en surface)
Coupure automatique	Oui (après 30 min d'inactivité)
Alimentation	220-240 V CA, 50/60 Hz, 4,35 A
Puissance	1000 W
Dimensions (L x P x H)	634 x 215 x 159 mm
Poids net	8,5 kg
Plastification de photos	Oui
Nettoyage interne	Lingettes Fellowes réf. 57037
Garantie	2 ans (pièces)

FOIRE AUX QUESTIONS - VOYAGER A3 FELLOWES

Que faire si l'écran ne s'allume pas ?

Vérifiez que la machine est branchée et que l'interrupteur à l'arrière est sur Marche. Appuyez sur le bouton Veille (à gauche de l'écran). Le voyant doit s'allumer.

La pochette ne scelle pas complètement, que faire ?

Utilisez le mode AutoLam pour un réglage automatique de la température. En mode manuel, vérifiez que l'épaisseur de pochette sélectionnée correspond à votre pochette (75 à 250 microns). Repassez le document si nécessaire.

Le document ressort par l'avant au lieu de l'arrière

Cela se produit si le document est trop épais pour plastifier. Utilisez une pochette plus fine (80 microns) ou photocopiez le document et plastifiez la copie. Le système de marche arrière automatique éjecte les documents trop épais.

Comment nettoyer les résidus de colle à l'intérieur ?

Utilisez exclusivement les lingettes Fellowes (réf. 57037). Ouvrez le capot via le menu 'Ouvrir' après refroidissement (30 min). N'utilisez jamais d'objets tranchants.

Que signifie le message CleanMe sur l'écran ?

Le capteur CleanMe détecte une accumulation de colle ou de poussière sur les rouleaux. Suivez les instructions à l'écran pour ouvrir la machine et nettoyer avec des lingettes Fellowes.

Comment utiliser le mode AutoLam ?

Allumez la machine. Si aucun réglage n'est effectué dans les 5 secondes, elle passe automatiquement en mode AutoLam. Attendez que l'écran 'Machine prête' s'allume (2 bips). Introduisez la pochette bord soudé en premier, bien centrée.

La machine s'arrête toute seule, est-ce normal ?

Oui, la fonction de coupure automatique arrête la machine après 30 minutes d'inactivité pour économiser l'énergie. Appuyez sur le bouton Veille pour la réactiver.

Que faire en cas de bourrage papier ?

Appuyez sur le bouton Marche arrière pour éjecter la pochette. Si cela ne fonctionne pas, ouvrez le capot via le menu 'Ouvrir' après refroidissement et retirez délicatement le document. N'utilisez pas d'outils tranchants.

Quelles pochettes utiliser pour de meilleurs résultats ?

Utilisez des pochettes Fellowes de la série : Enhance 80, Impress 100, Capture 125, Protect 175, Preserve 250. Elles sont optimisées pour la machine et réduisent les résidus de colle.

Puis-je plastifier des objets métalliques ou des agrafes ?

Non. Retirez toujours les agrafes, trombones et autres objets métalliques avant de plastifier. Ils peuvent endommager les rouleaux et provoquer des bourrages.

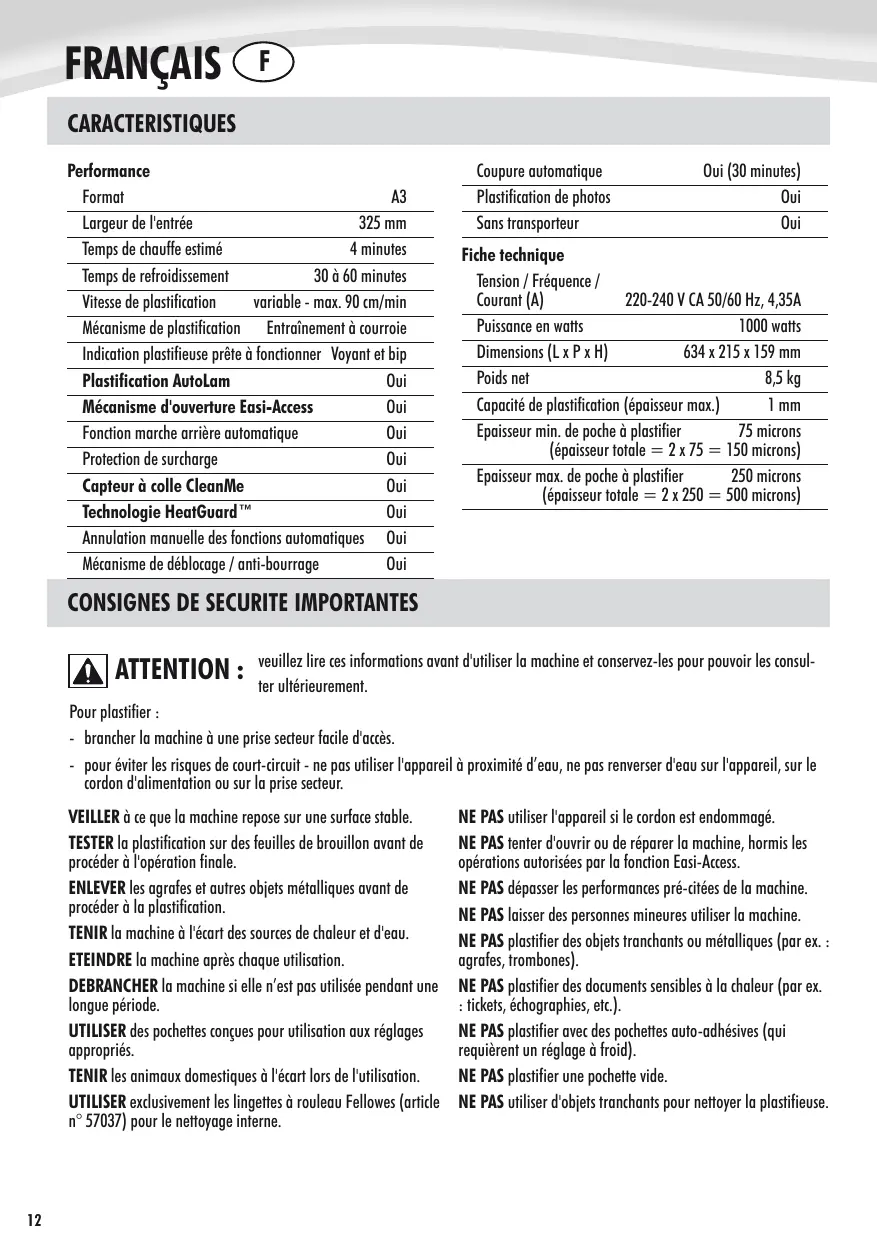

MODE D'EMPLOI VOYAGER A3 FELLOWES

Lire ces instructions avant utilisation.

Format	A3
Largeur de l'entrée	325 mm
Temps de chauffe estimé	4 minutes
Temps de refroidissement	30 à 60 minutes
Vitesse de plastification	variable - max. 90 cm/min
Mécanisme de plastification	Entrainnement à couroie
Indication plastificue prête à fonctionner	Voyant et bip
Plastification AutoLam	Oui
Mécanisme d'ouverture Easi-Access	Oui
Fonction marche arrière automatique	Oui
Protection de surcharge	Oui
Capteur à colle CleanMe	Oui
Technologie HeatGuardTM	Oui
Annulation manuelle des fonctions automatiques	Oui
Mécanisme de déblocage / anti-bourrage	Oui

Coupure automatique	Oui (30 minutes)
Plastification de photos	Oui
Sans transporter	Oui
Fiche technique
Tension / Fréquence / Courant (A)	220-240 V CA 50/60 Hz, 4,35A
Puisance en watts	1000 watts
Dimensions (L x P x H)	634 x 215 x 159 mm
Poids net	8,5 kg
Capacité de plastification (épaissur max.)	1 mm
Epaissur min. de poche à plastifier	75 microns
(épaissur totale = 2 x 75 = 150 microns)
Epaissur max. de poche à plastifier	250 microns
(épaissur totale = 2 x 250 = 500 microns)

Consignes de sécurité importantes

veuillez dire ces informations avant d'utiliser la machine et conservez-les pour pouvoir les consulter ultérieurement.

Pour plastifier :

• brancher la machine à une prise secteur facile d'accès.
• pour éviter les risques de court-circuit - ne pas utiliser l'appareil à proximité d'eau, ne pas renverser d'eau sur l'appareil, sur le cordon d'alimentation ou sur la prise secteur.

VEILLER à ce que la machine repose sur une surface stable.

TESTER la plastification sur des feuilles de brouillon avant de procéder à l'opération finale.

ENLEVER les agrafes et autres objets métalliques avant de procéder à la plastification.

TENIR la machine à l'écart des sources de chaleur et d'eau.

ETEINDRE la machine après chaque utilisation.

DEBRANCHER la machine si elle n'est pas utilisée pendant une longue période.

UTILISER des pouchettes conçues pour utilisation aux réglages appropriés.

TENIR les animaux domestiques à l'écart lors de l'utilisation.

UTILISER exclusivement les lingettes à rouleau Fellowes (article n°57037) pour le nettoyage interne.

NE PAS utiliser l'appareil si le cordon est endommagé.

NE PAS tenter d'ouvrir ou de réparer la machine, hormis les opérations autorisées par la fonction Easi-Access.

NE PAS dépasser les performances pré-citées de la machine.

NE PAS laisser des personnes mineures utiliser la machine.

NE PAS plastifier des objets tranchants ou métalliques (par ex. : agrafes, trombones).

NE PAS plastifier des documents sensibles à la chaleur (par ex. : tickets, échographies, etc.).

NE PAS plastifier avec des pochettes auto-adhesives (qui requièrent un réglage à froid).

NE PAS plastifier une enveloppe vide.

NE PAS utiliser d'objets tranchants pour nettoyer la plastifieuse.

Commandes de la plastifieuse

A	Capot d'ouverture Easi-Access	G	Boutons de sélection (haut/bas/gauche/droite)
B	Guide régliable d'entrée du document	H	Bouton de sélection / OK
C	Plateau de support d'entrée	I	Plateau de sortie amovible
D	Bouton marche arrêté	J	Bouton marche/arrêt (à l'arrière)
E	Bouton de veille	K	Points de prise (sur les côtés)
F	Ecran d'affichage à cristaux liquides

Fonctions et conseils

Déploie automatiquement l'épaisseur de la pochette à plastifier et du document et procède aux ajustements en temps réel afin de toujours fonctionner dans les conditions optimales de plastification. La plastifieuse adopte par défaut le réglage "AutoLam" si aucune autre fonction n'est sélectionnée dans les 5 secondes suivant la mise en marche.

Mécanisme d'ouverture Easi-Access

Le mécanisme Easi-Access permet d'ouvrir facilement la plaque, en toute sécurité, pour le nettoyage et l'entretien.

Fonction marche arrêt automatique / protection de surcharge

Pour éjecter la pochette à plastifier en cours d'utilisation, en cas de mauvaise alimentation ou de surcharge. Cette fonction permet d'inverser la procédure de plastification pour que la machine éjecte la pochette à plastifier.

Capteur à colle cleanme

Vérifie la présence de colle ou de poussière sur le mécanisme et guide l'utilisateur pour procéder au nettoyage de la plastificieuse dans ce cas.

Technologie HeatGuardTM

Réduit jusqu'à 50% la température à la surface de la plastifiée et optimise la dépense énergétique, par rapport aux plastifiées comparables.

La fonction de coupure automatique arrête la machine au bout de 30 minutes d'inactivité, dans un souci d'économie d'énergie.

Pour revenir au menu "Accueil", appuyer à tout moment sur la touche de navigation "Gauche/Retour".

Conseils

• Toujours placer le document à plastifier dans une pochette de la taille appropriée.
• Toujours effectuer un test avec un document de taille et d'épaisseur similaires avant de plastifier le document proprement dit. Le cas échéant, recouper les bords une fois le document plastifié et refroidi. Pour les excellents résultats, utiliser des pochettes de la marque Fellowes: Enhance 80, Impress 100, Capture 125, Protect 175, Preserve 250. Lors de la plastification avec différentes épaisseurs de pochette (réglages de températures), il est conseillé de commencer par les pochettes les plus minces.
• Préparer la pochette et le document à plastifier. Placer le document dans la pochette, il doit être bien centré et toucher le bord déjà soudé. Vérifier que la pochette n'est pas trop grande pour le document. Lire ces instructions avant d'utiliser l'appareil.

Preparation de la plastifieuse

1. Veiller à ce que la machine repose sur une surface stable. Vérifier que l'espace derrière la machine est suffisant (50 cm min.) pour que les documents passent sans difficulté dans la machine.
2. Sélectionner le cordon d'alimentation adapté à l'alimentation électrique du produit. Raccorder le cordon à la machine (la prise se trouv
3. la prise est équipée d'un interrupteur, le mettez sur la position Marche.
4. Placer correctement le document dans la pochette adaptée. Centrer le document/pochette lors de l'insertion dans la machine.

ETAPES A SUIVRE pour plastifier - mode autolam

1. Mettre la machine en marche (l'interrupteur se trouve à l'arrière de la machine).
2. Sélectionner le bouton "Veille" sur le panneau de commande. Vérifier que l'écran d'affichage est bien allumé. L'écran d'affichage permet de selectionner les fonctions suivantes :
3. AutoLam - plastification automatique
4. plastification manuelle
5. ouverture pour l'entretien
6. information d'aide
7. Quand la plastificeuse se met en marche, si aucun autre réglage n'est sélectionné dans les 5 secondes, elle passe automatiquement en mode AutoLam et commence à chauffer.
8. L'écran "Machine prête" s'allume quand la période de chauffe est terminée; la machine signale par deux bips courts qu'elle est prête à fonctionner, l'utilisateur peut alors introduire son document dans une pochette de plastification. Le réglage AutoLam sélectionne automatiquement les paramètres optimum de plastification pour le document et la pochette à plastifier, afin

d'obtenir les mêmes résultats.

1. Placer le document dans la pochette ouverte. Prendre soin de bien centrer le document par rapport au bord soudé. Utiliser la taille de pochette correcte pour le document.
2. Introduire la pochette dans la machine, bord soudé en premier, dans l'entrée pour pochette / document. Tenir la pochette bien droite et centrée dans l'entrée, et pas de travers. Utiliser les repères de l'entrée comme guide.
3. En sortant de la machine, la pochette plastifiée est chaude et souple. Sortir immédiatement la pochette de la machine. Placer la pochette sur une surface plane pour la laisser refroidir. Ceci permet d'empêcher le bourrage de la machine.
4. Pour faire marche arrière, à n'importe quel moment du processus de plastification, appuyer sur le bouton "Marche arrière" afin d'éjecter le document. La plastifiée émet des bips quand elle fait marche arrière.

Laissez nos experts vous aider en vous donnant une solution.

Service clientèle : www.fellowses.com

Assistance téléphonique Europe: [phone]

ETAPES A SUIVRE pour plastifier - mode MANUEL

Préparer la plastifiée en suivant les instructions ci-dessus. Sur le menu de démarrage, sélectionner le mode "Manuel" dans les 5 secondes suivant la mise en marche de la machine.

Pour revenir au menu "Accueil", appuyer à tout moment sur la touche de navigation "Gauche/Retour".

Sélectionner l'épaisseur de pochette requise à l'aide des boutons de navigation. Confirmer la sélection en appuyant sur le bouton "OK".

L'écran de chauffe reste affiché jusqu'à ce que la machine atteigne sa température de fonctionnement.

L'écran "Machine prête" s'allume quand la période de chauffe est terminée; la machine signale par deux bips courts qu'elle est prête à fonctionner, l'utilisateur peut alors introduire une pochette à plastifier.

Introduire la pochette dans la machine, bord soudé en premier, dans l'entrée pour pochette / document. Tenir la pochette bien droite et centrée dans l'entrée, et pas de travers. Utiliser les repères de l'entrée comme guide.

En sortant de la machine, la pochette plastifiée est chaude et souple. Sortir immédiatement la pochette de la machine. Placer la pochette sur une surface plane pour la laisser refroidir. Ceci permet d'empêcher le bourrage de la machine.

Entretien - Easi-Access

La plastique Voyager peut être ouverte manuellement en procédant via l'écran d'affichage. A noter que pour pouvoir l'ouvrir manuellement, il faut que la machine soit ALIMENTEE EN COURANT et MISE SOUS TENSION.

A l'aide des boutons de navigation, sélectionner "Ouvrir" du menu de démarrage et confirmer en appuyant sur le bouton OK.

Si la machine vient de fonctionner, il lui faudra éventuellement refroidir; ceci peut prendre jusqu'à 30 minutes.

Dès que l'ouverture de la machine est possible, sur l'écran d'affichage apparait "ouvrir" et un bip retentit.

Pousser vers l'arrière les deux leviers se trouvant de chaque côté de la machine afin d'ouvrir le capot supérieur.

Ouvrez le capot des deux mains. Quand la machine est ouverte, l'alimentation interne est coupée pour protéger l'utilisateur de tout risque d'électrocution.

Pour procéder à l'entretien poussé, il est possible de dégager le mécanisme interne, mais cette manipulation est réservée aux utilisateurs experts. Tirez vers l'avant les leviers pour dégager le mécanisme et le soulever.

Pour nettoyer les résidus déposés sur le mécanisme de la plastifièue, utiliser exclusivement les lingettes pour plastifièue Fellowes (Ref. n° 57037). Ne pas utiliser d'objets tranchants pour nettoyer la plastifièue.

Ne pas oublier de ré-enclencher le mécanisme au moyen des leviers à came avant de refermer le capot de la machine.

Le système de contrôle CleanMe avertit l'utilisateur en cas d'accumulation de colle ou de poussière à l'intérieur de la plastificieuse. La colle peut s'accumuler à l'intérieur de toutes les plastificieuses, sur tout en cas d'utilisation de pochettes à plastifier de qualité inférieure (à prix économique). Nous conseillons l'utilisation de pochettes à plastifier Fellowes, pour limiter les efforts de nettoyage et obtenir une qualité optimale de plastification.

L'écran affiche la série CleanMe pour vous guider tout au long des étapes du nettoyage.

1. La série ci-dessus vous avertit de la nécessité de procéder au nettoyage de la plastificieuse. Si la machine vient de fonctionner, elle doit d'abord refroidir. Ceci peut prendre 30 minutes.
2. Ouvrez la plastifièuse en suivant les instructions de la section "Entretien" à la page précédente.
3. Pour nettoyer les résidus déposés sur le mécanisme de la plastifièuse, utiliser exclusivement les lingettes pour plastifièuse Fellowes (réf. n° 57037). Ne pas utiliser d'objets tranchants pour nettoyer la plastifièuse.
4. Veiller à bien ré-enclencher le mécanisme avant de refermer le capot, pour garantir le bon fonctionnement de la machine.

La fonction d'aide affiche une série d'images lisibles détaillant le mode d'utilisation de la plastifiouse Voyager. Pour obtenir un complément d'information, voir la section "Dépannage" en fin de manuel, ou contacter le service clientèle Fellowes.

Pour afficher la procédure d'utilisation de la plastifiuse Voyager, sélectionner "Aide" dans le menu de démarrage à l'aide des boutons de navigation, puis confirmer avec la touche OK (dans un début de 5 sec. suivant la mise en marche de la plastifiuse).

L'écran affiche une série d'images lisibles détaillant le mode d'utilisation de la plastifiuse Voyager, pour les 3 modes de fonctionnement, dans l'ordre suivant :

A) Mode AutoLam B) Mode manuel C) Voir le présent manuel de l'utilisateur pour obtenir de plus amples informations

MARCHE Arriere automatique et protection de surcharge

Un capteur interne détecte automatiquement les documents mal introduits, trop écais et les bourrages; il fait passer la machine en marche arrière pour permettre de dégager les documents. Cette séquence affichée à l'écran montre que le document introduit dans la plastificatrice est trop écais.

Le document sera éjecté à l'avant de la plastificuse, pour parer aux bourrages et éviter que le document et la plastificuse ne soient endommagés.

GUIDE D'entree reglable

Le guide d'entrée se règle manuellement (notamment pour les documents de petite taille) pour veiller au bon support du document introduit dans la plastificieuse et éviter qu'il soit mal aligné.

POINTS De prise integres

La plastificheuse Voyager est dotée de points de prise intégrés permettant de la déplacer facilement et en toute sécurité — passer la main sous les clapets de chaque côté de la plastificheuse pour avoir une bonne prise.

Si le symbole de révision s'affiche à l'écran, veuillez contacter le technicien de maintenance ou le service clientèle Fellowes.

Service clientèle : www.fellows.com

Assistance téléphonique Europe: [phone]

Garantie mondiale

Fellows garantit que les pièces de la plastifianteuse ne présenteront aucun défaut de matière ou de fabrication pendant 2 ans à compter de la date d'achat par le premier utilisateur. En cas de défaut au cours de la période de garantie, votre recours unique et exclusif sera la réparation ou l'échange, au besoin et aux frais de Fellows, de la pièce défectueuse. Cette garantie ne s'applique pas en cas d'utilisation abusive, de mauvaise manipulation ou de réparation non autorisée. Toute garantie implicite, y compris la garantie de qualité marchande ou d'aptitude à une utilisation particulière, est ainsi limitée dans le temps à la période de garantie appropriée représentée ci-dessus. Fellows ne sera en aucun cas responsable des dommages indirects attribuables à ce produit. Cette garantie vous donne des droits légaux spécifiques. Il est possible que vous ayez d'autres droits légaux différents de certains conférés par cette garantie. La durée et les conditions de cette garantie sont valides dans le monde entier, sauf lorsque des limitations, restrictions ou conditions différentes peuvent être exigées par la loi locale. Pour obtenir un complément d'information ou des services aux termes de la présente garantie, veuillez contacter Fellows ou votre revendeur.

Enregistrement du produit

Merci d'avoir acheté un produit Fellowes. Veuillez visiter www.fellowes.com/register pour enregistrer votre produit et bénéficier des nouvelles, remarques et offres concernant les produits. Les détails concernant le produit figurent sur la plaque signalétique à l'arrière ou sur le dessous de la machine.

DEPANNAGE

Problème	Cause possible	Solution
Aucun symbole ne s'affiche à l'écran.	La machine n'est pas sous tension	Mettre sous tension la machine en activant l'inter- rupteur situé à l'arrière, ainsi que l'interrupteur de la prise secteur (le cas échéant), puis appuyer sur le bouton de veille qui se trouve à gauche de l'écran d'affichage
L'écran "Machine préte" ne s'allume pas, même au bout d'un long décai.	La machine se trouve dans un endroit chaud et humide.	Déplacer la machine dans un endroit plus frais et sec.
La pochette ne scèle pas complètement le document.	Le document est peut-être trop écais pour être plastifié.	Le repasser dans la machine.
	Le réglage de température n'est peut-être pas le bon (mode manue).	Utiliser le réglage AutoLam, ou vérifier que l'épaissur de pochette sélectionnée est correcte, puis repasser dans la machine.
Le document ressort à l'avant de la plastifiouse.	Le document est trop écais pour être plastifié.	Choisir une pochette plus mince (80 microns) et recommencer. Photocopier le document et plastifier la photocopie.
La vitesse de la machine et le niveau sonore varient au cours de la plastification.	Des documents de différentes écaisseurs sont plastifiés.	Ce n'est pas un problème — désir le réglage automatique AutoLam pour garantir les condi-tions optimales de plastification pour plusieurs documents.
Les symboles affichés à l'écran ne sont pas très lisibles.		Voir les sections ci-dessus, ou le diagramme séquentiel à la page précédente.
Comment faire pour stopper la machine en cours de plastification ?	La machine est en train de plastifier.	Appuyer sur "Marche arrêté" [ ] pour éjecter la pochette ou sur "Gaughe" [ ] pour revenir à l'écran du menu "Accueil".
La pochette n'est pas reassertie de la machine.	La pochette est bloquée.	Séléctionner le bouton marche arrêté et sortir le document manuellement, ou procéder à l'ouverture de la plastifiée via l'écran et suivres instructions à la section CleanMe.
Bourrage	La pochette n'était pas centrée lors de son introduction.
	La pochette n'était pas droite lors de son introduction.
	Une pochette vide a été utilisée.
La pochette est endommagée après la plastification.	Rouleurs endommagés ou colle sur les rouleurs.	Procéder à l'ouverture manuelle de la plastifiée via l'écran d'affichage et suivre les instructions de la section CleanMe.

Rangement et nettoyage externe

Eteindre la machine en la débranchant de la prise secteur. Laisser la machine refroidir.

L'extérieur de la machine peut être nettoyé au chiffon humide. Ne pas utiliser de solvants ou de produits inflammables pour nettoyer la machine.

Des feuilles de nettoyage peuvent être utilisées. Alors que la machine est chaude, passer les feuilles dans la machine pour éliminer les résidus déposés sur les rouleaux. Pour le nettoyage poussé de l'intérieur de la plastifière, voir ci-dessus la section relative à la fonction CleanMe. Utiliser les lingettes pour plastifiée Fellowes (n° 57037) exclusivement pour le nettoyage interne de la machine. Pour une performance optimale, il est conseillé de passer régulièrement des feuilles de nettoyage (n° 53206 / n° 53207) dans la machine.

Ce produit est classé Equipement électronique et électrique. Le moment venu de mettre ce produit au rebut, veillez à le faire conformément à la directive européenne sur les déchets d'équipements électriques et électroniques (WEEE) et à la réglementation locale en vigueur y afférente.

Pour plus d'informations sur la directive WEEE, visitez www.fellowesinternational.com/WEEE
