MODE D'EMPLOI BMR100 MAKITA

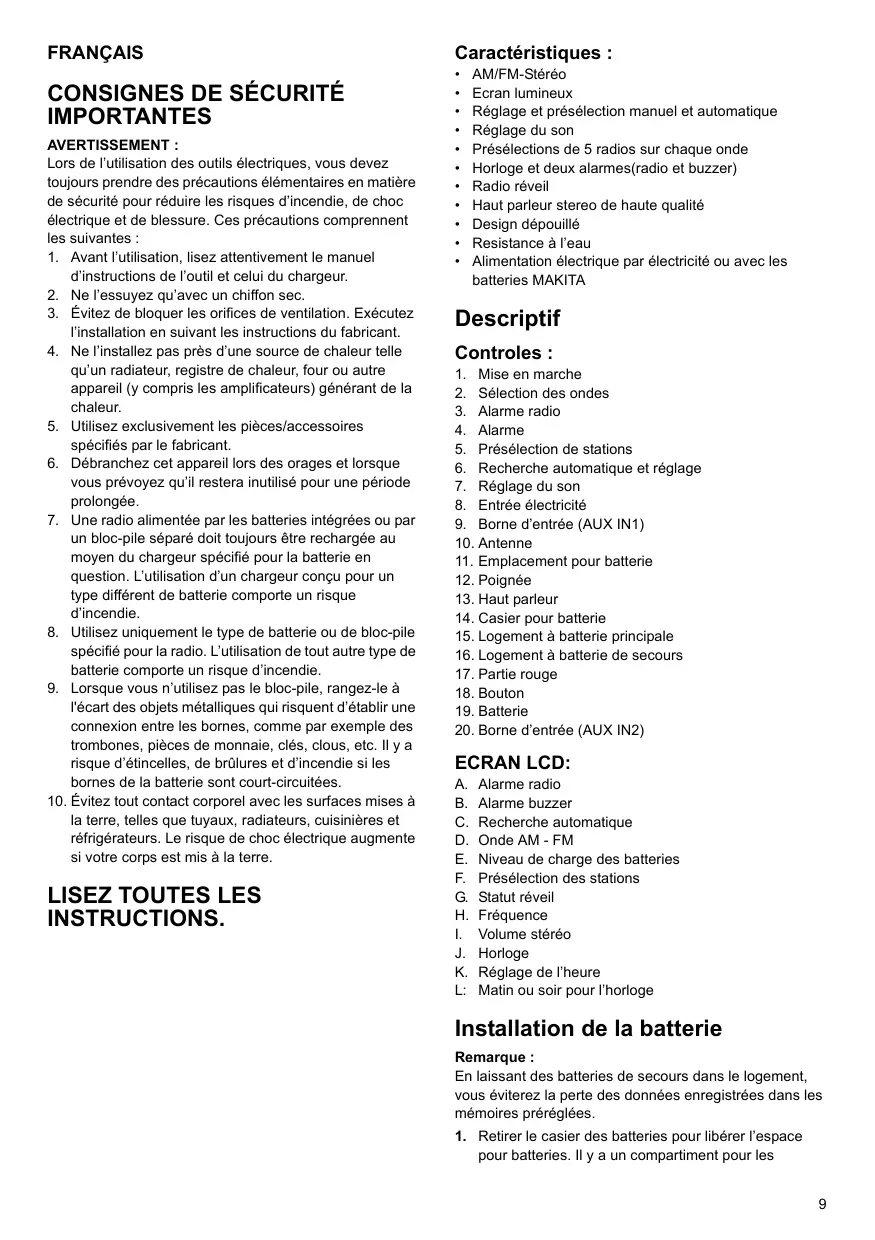

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT :

Lors de l’utilisation des outils électriques, vous devez toujours prendre des précautions élémentaires en matière de sécurité pour réduire les risques d’incendie, de choc électrique et de blessure. Ces précautions comprennent les suivantes :

1. Avant l’utilisation, lisez attentivement le manuel

d’instructions de l’outil et celui du chargeur.

2. Ne l’essuyez qu’avec un chiffon sec.

3. Évitez de bloquer les orifices de ventilation. Exécutez

l’installation en suivant les instructions du fabricant.

4. Ne l’installez pas près d’une source de chaleur telle

qu’un radiateur, registre de chaleur, four ou autre appareil (y compris les amplificateurs) générant de la chaleur.

5. Utilisez exclusivement les pièces/accessoires

spécifiés par le fabricant.

6. Débranchez cet appareil lors des orages et lorsque

vous prévoyez qu’il restera inutilisé pour une période prolongée.

7. Une radio alimentée par les batteries intégrées ou par

un bloc-pile séparé doit toujours être rechargée au moyen du chargeur spécifié pour la batterie en question. L’utilisation d’un chargeur conçu pour un type différent de batterie comporte un risque d’incendie.

8. Utilisez uniquement le type de batterie ou de bloc-pile

spécifié pour la radio. L’utilisation de tout autre type de batterie comporte un risque d’incendie.

9. Lorsque vous n’utilisez pas le bloc-pile, rangez-le à

l'écart des objets métalliques qui risquent d’établir une connexion entre les bornes, comme par exemple des trombones, pièces de monnaie, clés, clous, etc. Il y a risque d’étincelles, de brûlures et d’incendie si les bornes de la batterie sont court-circuitées.

10. Évitez tout contact corporel avec les surfaces mises à

la terre, telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risque de choc électrique augmente si votre corps est mis à la terre. AM/FM-Stéréo Ecran lumineux Réglage et présélection manuel et automatique Réglage du son Présélections de 5 radios sur chaque onde Horloge et deux alarmes(radio et buzzer) Radio réveil Haut parleur stereo de haute qualité Design dépouillé Resistance à l’eau Alimentation électrique par électricité ou avec les batteries MAKITA Descriptif Controles :

1. Mise en marche

2. Sélection des ondes

3. Alarme radio

4. Alarme

5. Présélection de stations

6. Recherche automatique et réglage

7. Réglage du son

8. Entrée électricité

9. Borne d’entrée (AUX IN1)

10. Antenne

11. Emplacement pour batterie

12. Poignée

13. Haut parleur

14. Casier pour batterie

15. Logement à batterie principale

16. Logement à batterie de secours

17. Partie rouge

18. Bouton

19. Batterie

20. Borne d’entrée (AUX IN2)

Alarme radio Alarme buzzer Recherche automatique Onde AM - FM Niveau de charge des batteries Présélection des stations Statut réveil Fréquence Volume stéréo Horloge Réglage de l’heure Matin ou soir pour l’horloge Installation de la batterie Remarque : En laissant des batteries de secours dans le logement, vous éviterez la perte des données enregistrées dans les mémoires préréglées.

1. Retirer le casier des batteries pour libérer l’espace

pour batteries. Il y a un compartiment pour les

batteries principales et un compartiment pour les batteries supplémentaires. (Fig. 1 et 2)

2. Enlever le couvercle du compartiment des batteries

supplémentaires et insérer 2 Batteries UM-3 (Dimension AA). Vérifier que les batteries sont installées en polarité de facon correcte comme indiqué dans le boitier. Remettre le couvercle.

3. Après avoir introduit les batteries supplémentaires.

Mettre les batteries principales dans la radio. Liste cidessous des batteries compatibles pour cette radio. Batterie pod : 9,6V: 9135 | 9134 | 9122 | PA09 | 9120 12V: 1835 | 1834 | 1822 | PA18 Batteries à glissière: 9,6V: BH9033 | BH9033A | BH9020 | BH9020A 12V: Tension de la batterie 18V 24V Autonomie* (à volume max.) PA14

Environ 8 heures 9,6V 12V 14,4V 1,3 Ah PA09

2,0 Ah Note : Le pack batterie ne peut pas être chargé avec l’adaptateur électrique.

6. Quand le témoin de charge de la batterie apparait

et qu’un “E” flashe, il est temps de changer les batteries. Le tableau suivant indique le temps de fonctionnement avec une seule charge. Capacité de la batterie

• Pour insérer la batterie, alignez sa languette sur la rainure qui se trouve à l’intérieur du carter, puis glissez la batterie pour la mettre en place.
• N’appliquez pas une force excessive lors de l’insertion de la batterie. Si la batterie ne glisse pas aisément, c’est qu’elle n’est pas insérée correctement.
• Pour enlever la batterie, retirez-la de la radio de chantier.

4. Remettre en place le casier des batteries.

5. Reduction de puissance, distortion , son nasillard ou

que l’indicateur de charge de la batterie apparaît sur l’écran sont les signes qu’il est nécessaire de changer de batteries. 1235 | 1234 | 1222 | PA12 | 1220 3-2. Installation ou retrait de la batterie pod (Fig. 4) BH2420 Environ 11 heures

Environ 1 heures BH2433 Environ 17 heures

• L'autonomie peut varier suivant le type de batterie, la charge et les conditions d'utilisation. 3-1. Installation ou retrait de la batterie coulissante (Fig. 3)
• Pour insérer la batterie, alignez sa languette sur la rainure qui se trouve à l’intérieur du carter, puis glissez la batterie pour la mettre en place. Insérez-la toujours bien à fond, jusqu’à ce qu’elle se verrouille en émettant un léger clic.
• N’appliquez pas une force excessive lors de l’insertion de la batterie. Si la batterie ne glisse pas aisément, c’est qu’elle n’est pas insérée correctement.
• Pour retirer la batterie, tirez dessus tout en faisant glisser le bouton situé à l’avant de la cartouche ou en appuyant sur les boutons situés des deux côtés de la batterie. Installation de l’antenne à tige souple (Fig. 5) Procédez comme indiqué sur la figure pour installer l’antenne à tige souple. Utilisation du cordon d’alimentation électrique (Fig. 6) Enlever le capuchon en caoutchouc et insérer la prise électrique sur la face de la radio. La prise électrique est standard. Quand on utilise la prise électrique, l’alimentation par les batteries est automatiquement déconnecté. L’alimentation électrique peut être enlevé en cas de non utilisation. Réglage de l’heure

1. Le réglage de l’heure peut s’effectuer quand la radio

2. A l’écran apparait “- : - -” quand les batteries

supplémentaires sont installées.

3. Appuyer sur le bouton de réglage de l’heure

plus de deux secondes, sur l’écran apparaît en flash le symbole et aussi le chiffre des heures suivi d’un bip.

4. Utiliser le bouton de réglage pour sélectionner l’heure.

5. Presser le bouton

6. Utiliser le bouton de réglage pour sélectionner les

7. Presser le bouton

pour confirmer. Utilisation de la radio Cette radio est équipée de trois méthodes de recherche – recherche automatique, recherche manuelle , stations présélectionnées.

Recherche automatique

1. Presser le bouton d’alimentation pour la mise en

fonction de la radio.

2. Sélectionner le bande d’onde en appuyant sur le

bouton. assurez vous que l’ antenne soit dans la meilleure position de réception (FM), pour la bande (AM) faite tourner la radio pour obtenir le meilleur signal. Eviter de manipuler la radio à coté d’un écran d’ordinateur ou d’un autre équipement qui pourrait provoquer des interférences sur la radio.

3. Appuyer puis relâcher le bouton de recherche (ne pas

appuyer plus de 2 secondes car cela pourrait activer la mise en place du temps. L’écran va afficher le symbole recherché et la radio recherchera et s’arrêtera automatiquement lorsqu’elle aura trouvé une station de radio. Appuyer sur la touche recherche pour enregistrer la station.

3. Maintenez le bouton appuyé jusqu’au moment ou la

radio bip.La station sélectionnée apparaît sur l’écran, et la station sera stockée en mémoire.

4. Répéter l’opération pour les autres présélections.

5. Les stations stockées en mémoire peuvent être

écraser en recommencant une nouvelle procédure. Rappel des stations de radio en mémoire.

1. Appuyer sur le bouton de mise en marche de la radio.

2. Sélectionner la bande de fréquence souhaitée.

3. Momentannement , appuyer sur le bouton de

présélection, le chiffre de la station et la fréquence apparaitront sur l’écran. Réglage de l’alarme radio Note : Le symbole Stéréo apparaîtra sur l’écran si la station est en stéréo. Quand l’alarme radio est sélectionnée , la radio se met en marche toute seule à l’heure choisie.L’alarme radio fonctionnera une heure sans à avoir à appuyer sur le bouton arrêt. Appuyer sur le bouton de mise en marche pour pouvoir désactiver l’alarme radio pendant 24 heures. Note : La radio continuera à rechercher les stations tant que vous n’aurez pas appuyé sur le bouton de recherche. Note : Quand le niveau de charge des batteries est très bas , l’alarme radio ne pourra pas fonctionner.

4. Tourner le bouton de réglage du son pour avoir le

niveau sonore nécessaire. Sur l’écran vous avez le niveau sonore qui apparait. Note : Pour passer du contrôle du volume au contrôle du tuner et vice-versa, appuyez sur le bouton de contrôle Tuning/Volume.

5. Pour éteindre la radio, appuyer sur le bouton de mise

en route. L’écran s’éteindra. Réglage manuel

1. Appuyer sur le bouton de mise en marche de la radio.

2. Sélectionner la bande d’onde en appuyant sur le

bouton de sélection. Régler l’antenne comme indiquée ci-dessus.

3. Une simple rotation du contrôle de recherche

modifiera la fréquence : FM : 50 ou 100 kHz AM (MW) : 9 ou 10 kHz Note : Si le volume de la radio est préréglé, appuyez sur le bouton de réglage pour avoir un nouveau statut.

4. Tourner le bouton de réglage jusqu’à la fréquence

requise qui appaarait sur l’écran.

5. Tourner le bouton du réglage du son au niveau

6. Pour éteindre la radio, appuyer sur le bouton de mise

en route. L’écran s’éteindra. Stockage des stations de radio en mémoire présélectionnée. a. Réglage de l’heure de l’alarme radio :

1. L’alarme radio peut être réglé soit en marche ou à

2. Appuyer puis relacher le bouton de réglage de

l’alarme radio , le symbole de l’alarme radio clignotera.

3. Pendant que clignote le symbole de l’alarme radio,

appuyer sur le bouton pendant plus de 2 secondes suivi d’un bip.

4. L’heure à l’écran clignotera, puis appuyer

sur le bouton pour confirmer l’heure choisie.

5. Procéder de la même façon que pour l’heure pour

régler les minutes, Appuyer sur le bouton pour finir le réglage. b. Réglage de la station de l’alarme radio

1. Pendant le réglage de l’heure et de l’alarme radio , le

symbole apparaîtra à l’écran , appuyer sur le bouton de fréquence pour sélectionner la fréquence et la radio soit manuellement soit au moyen des radios en mémoire ; appuyer sur le bouton pour confirmer les réglages de l’alarme radio. A l’écran apparaîtra ce symbole

2. Quand l’heure de l’alarme radio et la station sont

réglées apppuyer et maintener le bouton de l’alarme radio pendant plus de 2 secondes et qui sera suivi d’un bip ; A l’écran apparaîtra quand l’alarme radio sera réglée. Note : C’est toujours la dernière station radio qui sera choisie. Il y a 5 mémoires présélectionnées sur chaque bande de fréquence.

1. Appuyer sur le bouton de mise en marche de la radio.

2. Rechercher la station choisie comme décrit ci-dessus.

Réglage du buzzer (Un signal sonore s’active pendant le réglage du buzzer) 15 secondes. Pendant la recherche de stations ou réglage de l’alarme, l’écran sera automatiquement éclairé. Le signal sonore augmente en volume à chaque cycle qui comprend. Les bips d’alarme deviennent de plus en plus courts toutes les 15 secondes ; ils sonnent pendant une minute puis s’arrêtent pendant une minute, puis ce cycle recommence. L’alarme fonctionne pendant 1 heure sauf arrêt de la radio. L’ alrme est programmée pour chaque 24 heures.

1. Le buzzer peut se régler si la radio est en marche ou à

2. Appuyer et relacher le bouton du buzzer

3. Pendant le clignotement du symbole, appuyer

sur le bouton du symbole pendant plus de 2 secondes suivi d’un bip et le chiffre des heures clignotera.

4. A l’aide du bouton de réglage choisissez l’heure

désirée puis appuyer sur encore une fois sur le bouton . Le chiffre des minutes clignotera.

5. A l’aide du bouton de réglage choisissez la minute

désirée puis appuyer sur encore une fois sur le bouton pour terminer le réglage définitivement.

6. Appuyer et maintener le bouton d’alarme du buzzer

pendant plus de 2 minutes suivi d’un bip pour arrêter ou mettre en marche le réglage de l’alarme du buzzer. Sur l’écran apparait ce symbole lorsque l’alarme buzzer est réglée. Réglage du pas de fréquence Fonction “Sieste” Comment faire jouer d’autres appareils audio

1. Quand l’alarme fonctionne , appuyer sur n’importe

quel bouton excepté celui de mise en marche l’alarme s’arrêtera.L’alarme rdio ou l’alarme buzzer restera silencieux par intervalle de 5 minutes

2. L’écran clignotera vec le symbole “sieste”

et le symbole alarme. La fonction « sieste « peut être active pendant une heure. Fonction “Sommeil” La function sommeil arrêtera automatiquement la radio en fonction du temps choisie pour l’arrêt.

1. Appuyer et maintener la touche de mise en marche de

plus de 2 secondes, suivi d’un bip, à l’écran apparaîtra les plages disponibles pour l’arrêt de la radio : 60 – 45 30 – 15 -120 – 90 -60 Relacher le bouton de mise ne marche quand le temps sélectionné apparaît sur l’écran. Le symbole apparaîtra sur l’écran et la radio se mettra en marche sur la dernière sélectionnée.

2. Pour arrêter la radio, il suffit d’appuyer sur le bouton

de mise en marche. Le symbole va disparaître ainsi que la radio. Eclairage de l’écran Appuyer sur n’importe quel bouton et l’éclairage de l’écran se fera automatiquement pendant environ

Le pas de fréquence dans certains pays est différent quand vous achetez la radio. Si vous achetez une radio en Europe et que vous voulez l’utiliser en Amérique du Nord ou du Sud, vous pouvez régler le pas de fréquence pour pouvoir l’utiliser correctement. Malgré que la radio soit éteinte, appuyer sur le bouton de recherche du pas de fréquence pendant plus de 2 secondes pour trouver le premier pas de fréquence FM. Continuer d’appuyer sur le bouton de recherche du pas de fréquence pendant environ 5 autres secondes jusqu’à ce qu’apparaît sur l’écran clignotant FM et 50Hz suivi d’un bip ; En tournant le bouton de recherche , vous pouvez ajuster jusqu’à 100 Hz le pas de fréquence. Après le réglage du pas de fréquence de la bande FM, appuyer sur le bouton de recherche du pas de fréquence , sur l’écran clignotant apparaîtra AM et 9Hz. En tournant le bouton de réglage vous pouvez régler le pas jusqu’à 10Hz. Terminer la recherche en appuyant sur le bouton de recherche du pas de fréquence. Changement de stéréo en mono Quand la réception de la stéréo est faible (FM), vous pouvez améliorer la réception en appuyant sur la touché Mono pendant 2 secondes.Le son n’est plus en stéréo et l’indicateur Stéréo disparaît . ATTENTION Débrancher cet appareil avant d’y raccorder d’autres appareils audio.

• Il y a 2 prises d’entrée AUX. La prise AUX 1 se trouve sur le panneau avant, et la prise AUX 2 dans le compartiment à batteries.
• Connecter un appareil stéréo ou mono source (iPod, MP3, ou lecteur de CD, par exemple) sur AUX 1 ou AUX 2 au moyen d’un câble audio.
• Enfoncer et libérer plusieurs fois le bouton BAND jusqu’à ce que "AU1" ou "AU2" s’affiche pour activer la fonction AUX.
• Il n’est pas possible d’activer AUX comme source d’alarme. Caractéristiques : Puissance nécessaire AC Adaptateur DC12V 700mA, center pin positive Batterie UM-3 (AA size) x 2 for back up Batterie pod: 9,6 – 18V Batterie à glissière: 9,6 – 24 V Frequence FM 87,50 – 108 MHz AM 520 – 1710 kHz (10 kHz/step) Caractéristiques du circuit Haut parleur 3 inches 8 ohm Puissance des batteries 9,6V : 0,8 W x 2 , 12V : 1,2 W x 2 14,4V : 2W x 2, 18V : 3W x 2 24V : 5W x 2 Borne d’entrée 3,5 mm dia. (AUX IN1/AUX IN2) Antenne FM : antenne courbe AM : antenne droite Dimension (W x H x D) in mm Avec la poignée de transport rétractée 261 (10 – 1/4") x 304 (12") x 167 (6 – 9/16") Avec la poignée de transport levée 261 (10 – 1/4") x 433 (17") x 167 (6 – 9/16") Poids 4,2 Kg (9,2 lb) sans batterie
