Ce manuel contient toutes les instructions nécessaires à son utilisation. Mares vous remercie de votre choix et vous recommande de toujours plonger avec le sens des responsabilités et la plus extrême prudence. Bonne plongée ! Aucune partie de ce document ne peut être reproduite, conservée dans un système d’extraction ou transmise sous quelque forme que ce soit sans une autorisation écrite de Mares S.p.A. Mares a une politique d’amélioration continue, et par conséquent se réserve le droit d’apporter des modifications et des améliorations à tous les produits décrits dans ce manuel sans avertissement préalable. En aucun cas Mares ne pourra être tenu responsable de toute perte ou tout dommage subi par des tierces parties du fait de l’utilisation de cet instrument.
Avant de plonger, assurez-vous d’avoir lu et compris toutes les sections de ce manuel d’utilisation.
à l’écran de l’instrument paraissent irrégulières ou peu claires.
Pour votre sécurité, effectuez une visite médicale de contrôle avant la plongée.
(130 pieds). Cependant cet ordinateur continue de fournir des informations pour la plongée à l’air après 40 mètres (130 pieds), limite au-delà de laquelle les risques de narcose à l’azote et d’accident de décompression (DCS) s’accroissent considérablement. Par conséquent, ces informations ne doivent être utilisées qu’à titre indicatif.
(130 pieds), et ne faites jamais de plongées nécessitant des paliers avec PUCK sauf si vous possédez le brevet spécifique (IANTD, NAUI, PADIDSAT, PSA, SSI, TDI, etc.) pour la plongée à des profondeurs supérieures à 40 mètres (130 pieds) et que vous comprenez parfaitement les risques et les compétences que ce type de plongée nécessite. Ce type de plongée comporte un risque plus grand d’accident de décompression, même pour les plongeurs les plus experts et qualifiés, quel que soit le type d’instruments ou d’ordinateur utilisé. Les plongeurs tentant ce type de plongée doivent avoir suivi une formation spécialisée et acquis l’expérience nécessaire.
Mares conseille de respecter scrupuleusement les règles de comportement simples indiquées ci-dessous :
• Planifiez toujours vos plongées à l’avance • Ne dépassez jamais les limites de vos compétences et de votre expérience • Descendez dès les premières minutes de l’immersion à la profondeur maximum prévue • Consultez souvent votre ordinateur en cours de plongée • Respectez la vitesse de remontée indiquée par l’ordinateur • Effectuez toujours un palier de sécurité de 3 minutes au moins à une profondeur située entre 3 et 6 mètres (entre -20 et -10 pieds) • Remontez très lentement vers la surface après chaque palier • Évitez les plongées « en yoyo » (descentes et remontées répétées) • Évitez les efforts en plongée et pendant la demi-heure qui suit l’arrivée en surface • Lors de plongées en eau froide ou après des efforts intenses, commencez à remonter bien avant avoir atteint les limites du temps autorisé sans paliers • Dans le cas d’une plongée avec paliers de décompression, prolongez le dernier près de la surface par mesure de sécurité • Respectez un intervalle de surface de deux heures minimum entre des plongées successives • Effectuez toujours en premier la plongée la plus profonde d’une journée • Évitez de plonger si l’ordinateur n’est pas encore revenu à zéro après une plongée de la veille • En cas de plongées répétées pendant plusieurs jours consécutifs, observez au moins un jour de repos sans plongée par semaine. Dans le cas de plongées avec paliers, il est recommandé de prendre un jour de repos sans plongée tous les trois jours • Évitez les plongées avec paliers et limitez-vous à la profondeur de 40 mètres (130 pieds), à moins d’avoir suivi une formation spécifique à la plongée technique • Évitez les plongées successives à profil « carré » (plongées à profondeur unique) au-delà de 18 mètres (60 pieds) • Attendez toujours au moins 12 heures, et de préférence 24 heures, avant de prendre l’avion après une plongée, en suivant les recommandations du D.A.N. (Divers’ Alert Network)

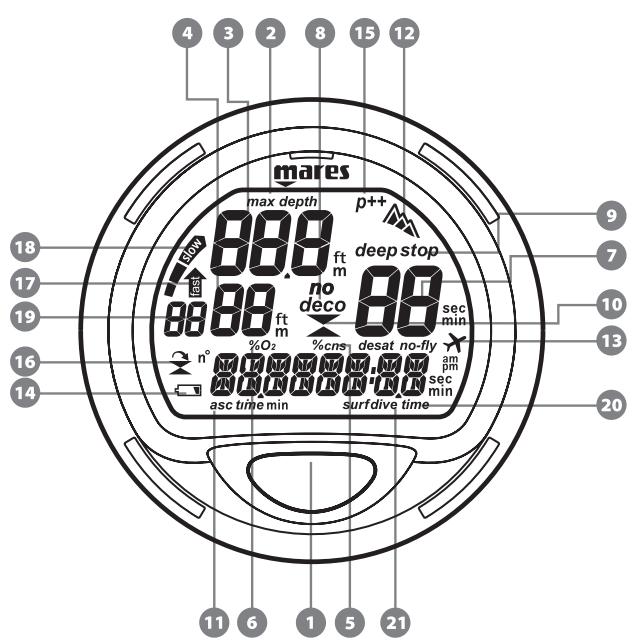

(pendant environ 4 secondes). Lorsque le rétro éclairage fonctionne, appuyer sur le bouton prolongera le temps d’éclairage.
L’icône qui signale un faible niveau de pile peut apparaître du fait de basses températures, même si la pile a encore une capacité suffisante. Dans ce cas, le rétroéclairage est désactivé. Si le rétro éclairage a été désactivé du fait de la température trop basse, vous pouvez refaire la vérification de l’état de la pile en entrant en mode SYSTEM. Si l’icône de la pile disparaît, cela signifie que la fonction rétro éclairage a été réactivée.
• Appuyez sur le bouton et relâchez-le pour faire défiler les éléments du menu • En maintenant enfoncé le bouton pendant environ 2 secondes, vous arrivez dans un menu spécifique ou vous confirmez les sélections que vous avez faites SURVEILLANCE DU NIVEAU DE CHARGE DE LA PILE PUCK va régulièrement vérifier le niveau de charge de la pile ; vous pouvez voir un témoin en mode SYSTEM. Il y a trois niveaux de charge de la pile : • BATT OK
• RÉGLAGE DES PARAMÈTRES POUR L’ORDINATEUR PUCK RÉGLAGE DE LA MONTRE : WATCHSET Le menu WATCHSET est divisé en trois sousmenus, dans lesquels vous pourrez régler les paramètres suivants : • ADJ TIME (réglage de l’heure) - Heure - Affichage de l’heure (12 h-24 h) - Date Pour entrer dans le menu WATCHSET, appuyez sur le bouton et maintenez-le. Les mots ADJ TIME apparaîtront. WATCHSET – ADJ TIME (réglage de l’heure) Lorsque les mots ADJ TIME apparaissent, appuyez sur le bouton et maintenez-le enfoncé. Le nombre des minutes va clignoter. Appuyez sur le bouton pour augmenter ce nombre. Appuyez sur le bouton et maintenez-le pour conserver la valeur actuelle des minutes. Le nombre des heures va clignoter. Vous pouvez modifier ce nombre à l’aide de la même procédure que pour les minutes. Dans l’ordre, les autres informations affichées sont : • Les minutes • L’heure • Le format de l’heure • L’année • Le mois • Le jour Après le réglage du jour vous revenez au menu ADJ TIME. Lorsque vous appuyez sur le bouton vous allez au menu CONTRAST (contraste). WATCHSET – CONTRAST (contraste) Appuyez sur le bouton et maintenez-le pour entrer dans ce mode. La valeur actuelle de contraste va clignoter. Appuyez sur le bouton pour augmenter le contraste (valeur maximale 15). Appuyez sur le bouton et maintenez-le pour choisir la valeur désirée. WATCHSET – KEY BEEP (touches sonores) Appuyez sur le bouton et maintenez-le pour entrer dans ce mode. La valeur actuelle, ON ou OFF, clignotera. Appuyez sur le bouton pour changer votre choix. Appuyez sur le bouton et maintenez-le pour confirmer votre choix. Appuyez sur le bouton pour passer en position ESC (figure 4).
WATCHSET. Appuyez sur le bouton et maintenez-le pour sortir de ce menu et retourner au menu principal. Note Il est possible d’atteindre la position ESC à partir de tous les menus. Lorsque vous êtes dans cette position, si vous appuyez sur le bouton vous retournez au début du menu en cours. Si vous appuyez sur le bouton et que vous le maintenez, vous sortez du menu en cours et vous retournez au menu principal.
(réglage des données) Dans ce menu vous pouvez régler les paramètres généraux choisis pour la plongée. • SALT / FRESHWATER (salée/douce) • METERS – DEGREES CELSIUS / FEET – DEGREES FAHRENHEIT (mètres – degrés Appuyez sur le bouton et maintenez-le pour entrer dans le mode de réglage. Appuyez sur le bouton pour choisir le mode désiré. Appuyez sur le bouton et maintenez-le pour confirmer votre choix. Appuyez sur le bouton pour passer au choix suivant.
Un réglage incorrect peut porter à confusion pendant la plongée, et être la cause de comportements erronés sous l’eau.
(°C mètres / °F pieds) Vous pouvez choisir les unités de mesure que vous désirez utiliser : métriques (°C et m) ou impériales (°F et pieds). Appuyez sur le bouton et maintenez-le pour entrer dans le mode de réglage. Appuyez sur le bouton pour choisir les unités de mesure désirées. Appuyez sur le bouton et maintenez-le pour confirmer votre choix. Appuyez sur le bouton pour passer au choix suivant.
Le dernier mode utilisé va clignoter (figure 6).
En mode SET DATA, faites afficher le mot DELETE (figure 5).
Si vous avez terminé une plongée EAN et que vous voulez en faire une autre à l’air comprimé, réglez l’ordinateur sur « EAN » avec O2 à 21 %. En faisant cela, le calcul du % SNC restera actif.
Si vous ne désirez pas remettre à zéro la mémoire de l’azote résiduel dans les différents types de tissus, appuyez sur le bouton et maintenez-le quand NO (non) est affiché. Appuyez sur le bouton pour passer en position ESC. Appuyez sur le bouton et maintenez-le pour sortir de ce menu et retourner au menu principal.
Lorsque SET MODE apparaît, appuyez sur le bouton et maintenez-le pour entrer dans ce menu. Le réglage actuel sera affiché : • AIR • EAN • BOTTOM TIME (temps d’immersion) À ce moment, vous pouvez choisir de conserver le mode de plongée actuel ou en choisir un autre. • Facteur de correction personnel • Fast Asc (remontée incontrôlée) • Altitude • Alarmes sonores Dans ce mode, vous pouvez régler : • Facteur de correction personnel • Fast Asc (remontée incontrôlée) • Altitude • Alarmes sonores • Pourcentage d’oxygène (% de O2) dans le mélange Cette fonction active ou désactive la fonction « Stop » en cas de remontée incontrôlée, afin d’empêcher que l’ordinateur de plongée ne se bloque après une remontée rapide. Cette fonction peut être utile pour les moniteurs qui doivent effectuer un entraînement aux remontées d’urgence. Appuyez sur le bouton et maintenez-le si vous désirez changer ce réglage (figure 10).
P0 (0 à 700 m) (0 à 2296 pieds) Appuyez sur le bouton pour changer l’altitude désirée. Appuyez sur le bouton et maintenez-le pour confirmer votre choix. Appuyez sur le bouton pour passer au choix suivant. Note Ce réglage ne peut pas être modifié pendant la plongée. Par conséquent, vérifiez soigneusement tous les réglages avant d’aller sous l’eau.
• OFF indique que la fonction est désactivée. Appuyez sur le bouton pour choisir la fonction désirée. Appuyez sur le bouton et maintenez-le pour enregistrer votre choix.
SET AIR – ALTITUDE Lorsque cette fonction est utilisée, le programme d’altitude en cours est affiché (P0, P1, P2, P3). Pour choisir la sélection désirée, appuyez sur le bouton et maintenez-le lorsque le mot ALT apparaît (figure 11).
Le mot ON ou OFF clignotera. Appuyez sur le bouton pour changer le réglage. Appuyez sur le bouton et maintenez-le pour confirmer votre choix. Appuyez sur le bouton pour passer en position ESC. Appuyez sur le bouton et maintenez-le pour sortir de ce menu et retourner au menu principal. Note L’alarme de tous les PALIERS PROFONDS est toujours activée.
EAN sont identiques à ceux des plongées à l’air comprimé (AIR), avec l’ajout de paramètres pour le pourcentage en oxygène et sa pression partielle maximale. Nous vous conseillons de soigneusement lire la section « Set Mode – AIR » avant d’aller plus loin.
% d’oxygène dépasse 50 %.
• Du temps de plongée restant sans décompression • De la durée des paliers • De l’alarme en cas de dépassement de la PPO2 maximale. SET EAN – %O2 (réglage mélange – oxygène) Le pourcentage d’oxygène dans le mélange peut être réglé dans l’intervalle de 21 % à 50 %, par incréments de 1 %. Pour choisir la sélection désirée appuyez sur le bouton et maintenezle lorsque le pourcentage d’oxygène apparaît (figure 12).
Appuyez sur le bouton pour passer au choix suivant. Set – EAN - PPO2 (réglage mélange – PPO2) PUCK émet un son lorsque la pression partielle d’oxygène atteint une limite préétablie. Cette limite peut varier d’un
Suivant cette valeur, PUCK affichera la profondeur maximale de plongée qui soit compatible avec le pourcentage en oxygène et la pression partielle maximale qui ont été programmés. Pour choisir la sélection désirée appuyez sur le bouton et maintenez-le lorsque la PPO2 apparaît (figure 13).
Enfin, appuyez sur le bouton pour afficher la température. Appuyez sur le bouton pour passer en position ESC. Appuyez sur le bouton et maintenez-le pour sortir de ce menu et retourner au menu principal.
• AIR • EAN Appuyez sur le bouton et maintenez-le pour confirmer la valeur désirée. Appuyez sur le bouton pour passer en position ESC. Appuyez sur le bouton et maintenez-le pour sortir de ce menu et retourner au menu principal.
(temps d’immersion) Dans ce mode, vous pouvez régler : Appuyez sur le bouton pour changer le réglage. Appuyez sur le bouton et maintenez-le pour confirmer votre choix. Appuyez sur le bouton pour passer en position ESC. Appuyez sur le bouton et maintenez-le pour sortir de ce menu et retourner au menu principal.
Dans ce menu vous pouvez accéder à l’horloge, à la date et à la température. Faites défiler le menu principal jusqu’à TIME (heure). Appuyez sur le bouton et maintenez-le pour entrer en mode TIME, l’heure actuelle apparaît.
été regroupés en quatre phases : • Predive (pré plongée) • Dive (plongée) • Surfacing (arrivée en surface) • Les unités de mesure (m – °C ou pieds – °F) • Le type d’eau (douce ou salée) • Le programme d’altitude (si activé) et le niveau • Le facteur de correction personnel (si activé) et le niveau.
(« PREDIVE ») lorsque vous plongez. Vérifiez toujours que l’ordinateur de plongée est bien mis en marche dès le début de votre plongée.
PLONGÉE SANS PALIERS (NO‑DECOMPRESSION) Lorsque le plongeur descend en dessous d’une profondeur de 1,2 mètre (4 pieds), PUCK passe automatiquement en mode plongée (Dive Mode) et commence à afficher les données de la plongée. Si ce mode continue pendant plus de 20 secondes, Puck commence à enregistrer les détails dans le carnet de plongée (Log Book). Les informations suivantes sont affichées (figure 15) : • La profondeur actuelle (en mètres ou en pieds) • La durée de la plongée jusque-là (dive time) en chiffres • Le temps de plongée restant sans décompression, exprimé en minutes • L’icône « No deco » (pas de décompression) • La température (en °C ou °F) • L’icône DEEP STOP (palier profond) – si celui-ci est requis • Le programme d’altitude (si activé) et le niveau • Le facteur de correction personnel (si activé) et le niveau
• La profondeur maximale atteinte • Le palier profond (DEEP STOP) si applicable • Le programme d’altitude (si activé) et le niveau • Le facteur de correction personnel (si activé) et le niveau En appuyant de nouveau sur le bouton vous affichez: • Le type de plongée (AIR) • Les unités de mesure (m – °C ou pieds – °F) • Le type d’eau (douce ou salée) • Le programme d’altitude (si activé) et le niveau • Le facteur de correction personnel (si activé) et le niveau
• Le programme d’altitude (si activé) et le niveau • Le facteur de correction personnel (si activé) et le niveau.
• La profondeur du palier de décompression le plus profond (en mètres ou en pieds) • La durée du palier de décompression le plus profond • La température actuelle • L’icône DEEP STOP (palier profond) – si celui-ci est requis • Le programme d’altitude (si activé) et le niveau • Le facteur de correction personnel (si activé) et le niveau.
DECOMPRESSION STOP (PLONGÉE AVEC PALIERS DE DCOMPRESSION) Si le plongeur ne remonte pas alors que le temps restant est expiré, PUCK passe en mode plongée avec paliers de décompression (decompression stop), ce qui est indiqué par l’apparition du message « Deco » et d’une alarme sonore. Les données suivantes sont affichées dans ce mode (figure 17) : • L’icône « Deco » (décompression) • La profondeur actuelle (en mètres ou en pieds) • La profondeur du palier de décompression le plus profond (en mètres ou en pieds) • La durée du palier de décompression le plus profond • L’icône DEEP STOP (palier profond) – si celui-ci est requis • Le temps de remontée • Le programme d’altitude (si activé) et le niveau • Le facteur de correction personnel (si activé) et le niveau.
• La profondeur maximale atteinte • Le palier profond (DEEP STOP) si applicable
• Le type d’eau (douce ou salée) • Le programme d’altitude (si activé) et le niveau • Le facteur de correction personnel (si activé) et le niveau.
Le temps de remontée est la somme des éléments suivants : • Les durées des différents paliers de décompression • Le temps nécessaire pour remonter à une vitesse moyenne de 10 m/min (32 pieds/min) • Tous les paliers profonds.
• Triangle vers le haut : le plongeur est en dessous de la profondeur du palier de décompression ; il doit remonter !
PUCK demande une série de paliers profonds d’une minute à différentes profondeurs en fonction du profil de plongée. Par conséquent, lorsque les conditions sont remplies, PUCK affiche une icône DEEPSTOP lors de la plongée. Cet affichage est utile pour prévoir votre palier profond pendant la remontée. À l’approche de la profondeur du palier profond, PUCK va émettre une alarme sonore, et le mot DEEPSTOP apparaît. À la profondeur indiquée, un compte à rebours apparaît également, qui va vous indiquer combien de temps du palier profond (DEEPSTOP) il vous reste à effectuer. Il peut y avoir plus d’un palier profond pour une plongée. Cela dépend du profil de plongée et du type de décompression. Note Lors de la plongée, si vous appuyez sur le bouton, PUCK affichera la durée estimée du palier profond (DEEP STOP) requis. Les données affichées durant la remontée peuvent varier en fonction du comportement du plongeur. Les plongeurs doivent vérifier ces données pendant qu’ils remontent pour avoir des informations plus précises sur le palier estimé.
Au fur et à mesure que la profondeur diminue, PUCK active l’algorithme de contrôle de la vitesse de remontée, affiche la valeur à la fois en m/min (pieds/min) et graphiquement ; lorsque la vitesse de remontée dépasse 12 m/min (39 pieds/min) la barre affiche le mot « Slow », et PUCK émet une alarme sonore jusqu’à ce que la vitesse de remontée revienne en-dessous de la limite maximale permissible (12 m/min – 39 pieds/min). Au même moment que celui où le signal sonore se déclenche, l’ordinateur commence à surveiller une remontée incontrôlée " uncontrolled ascent ". Une remontée est considérée comme incontrôlée lorsque le plongeur excède la vitesse maximale sur une distance égale à au moins les deux tiers de la profondeur à laquelle l’alarme sonore s’est déclenchée. Ce critère s’applique uniquement aux alarmes déclenchées en dessous de la profondeur de 12 mètres (39 pieds). En cas de remontée incontrôlée, lors de l’arrivée en surface PUCK désactive les fonctions AIR et EAN du mode plongée (Dive Mode), et ne fonctionnera que comme chronomètre et profondimètre (BOTTOM TIME). Les autres modes de fonctionnement restent actifs. La fonction « Stop » sur la remontée incontrôlée peut être désactivée dans le mode « SET DATA ».
Si la profondeur maximale d’une plongée est supérieure à 10 mètres, un « palier de sécurité » (safety stop) est activé pour la remontée. PUCK suggère que les plongeurs effectuent un palier de 3 minutes entre 2,5 mètres et 6 mètres de profondeur (8 et 19 pieds), et affichera le mot « SAFE » (sûr). Un compte à rebours indique le temps nécessaire à effectuer le palier. Si le plongeur se déplace en-dehors de l’intervalle de profondeur mentionnée ci-dessus, le chronométrage du palier de sécurité est arrêté. Quand le plongeur entre à nouveau dans l’intervalle de profondeur du palier de sécurité, le chronométrage du palier de sécurité reprend au point où il avait été abandonné. Si le plongeur retourne à une profondeur plus importante que 10 mètres (32 pieds), le chronométrage du palier de sécurité ignorera le palier précédemment arrêté et recommencera à zéro. Dans le cas d’une plongée avec palier de décompression, le palier de sécurité allonge la durée du palier de décompression à 3 mètres (10 pieds) de 3 minutes supplémentaires, affichant les informations du palier de sécurité comme décrit précédemment.
à 1 mètre (3 pieds), Puck considère que la
à 1,2 mètre (4 pieds) dans les 3 minutes qui suivent, Puck considère que la plongée est terminée et enregistre ses données dans la mémoire du carnet de plongée (LOGBOOK). Si le plongeur redescend dans les 3 minutes, la plongée continue et le chronomètre reprend là où il avait arrêté. Données affichées en mode surface (figure 20): • Durée de la plongée • Profondeur maximale • Les icônes pour toutes les erreurs faites pendant la plongée (palier omis, remontée incontrôlée) • La température la plus basse enregistrée.
Appuyez sur le bouton pour afficher le temps d’interdiction de vol (NO FLY) et le temps en surface (SURF TIME). Appuyez sur le bouton pour passer en position ESC. Appuyez sur le bouton et maintenez-le pour sortir de ce menu et retourner au menu principal.
En mode EAN, PUCK calcule la toxicité de l’oxygène sur la base du temps de plongée, de la profondeur et du pourcentage en oxygène, donnant des indications qui permettent au plongeur de rester dans les limites de sécurité de l’exposition à l’oxygène. Pour effectuer une plongée à l’air enrichi EAN , vous devez choisir le mode EAN dans le menu « Set Mode ». PUCK gère les plongées EAN d’une manière similaire à celles effectuées à l’air comprimé. Cela signifie que vous avez les mêmes fonctions et procédures de choix du mode de plongée. Les seules différences entre les deux types de plongée concernent les réglages des paramètres généraux de la plongée EAN et l’affichage de ces paramètres en plus de ceux de la plongée à l’air normal (dont il est question au chapitre précédent). Ce paragraphe va examiner les paramètres spécifiques à la plongée EAN, surveillés par PUCK, et les différences dans la manière dont les données sont affichées.
• Du temps de plongée restant sans décompression • De la durée des paliers • De l’alarme en cas de dépassement de la PPO2 maximale.
(EAN) que par des plongeurs qui ont reçu la formation nécessaire. Le manque d’une formation adéquate du plongeur peut résulter en des blessures éventuellement graves.
• Un clignotement de l’indication de profondeur • Un signal sonore. L’alarme continue jusqu’à ce que le plongeur remonte suffisamment pour que la PPO2 revienne dans les limites programmées.
EFFETS SUR LE SYSTÈME NERVEUX CENTRAL La toxicité à l’oxygène est contrôlée au moyen d’un calcul du SNC (système nerveux central), ce calcul est basé sur les limites d’exposition normalement admises. Cette toxicité s’exprime comme une valeur de pourcentage, de 0 % à 100 %. Lorsque la valeur du pourcentage du SNC affichée (%CNS) excède 75 %, une alarme se déclenche et le nombre clignote.
1,2 mètres (4 pieds). Les informations suivantes sont affichées : (figure 21) : • Le type de plongée (EAN) • Les unités de mesure (m – °C ou pieds – °F) • Le type d’eau (douce ou salée) • Le programme d’altitude (si activé) et le niveau • Le facteur de correction personnel (si activé) et le niveau • L’icône pour le % de O2 .
(« PREDIVE ») lorsque vous plongez. Vérifiez toujours que l’ordinateur de plongée est bien mis en marche dès le début de votre plongée.
Lorsque le plongeur descend en dessous d’une profondeur de 1,2 mètre (4 pieds), PUCK passe automatiquement en mode plongée (Dive Mode) et commence à afficher les données de la plongée. Si ce mode continue pendant plus de 20 secondes, Puck commence à enregistrer les détails dans le carnet de plongée (Log Book). Les informations suivantes sont affichées (figure 22) : • La profondeur actuelle (en mètres ou en pieds) • Le temps de plongée restant sans décompression, exprimé en minutes • L’icône « No deco » (pas de décompression) • Le programme d’altitude (si activé) et le niveau • Le facteur de correction personnel (si activé) et le niveau • Le % du SNC (%CNS) • La durée de la plongée jusque-là (dive time) en chiffres • L’icône DEEP STOP (palier profond) – si celui-ci est requis.
• La profondeur maximale atteinte • Le palier profond (DEEP STOP) si applicable • Le programme d’altitude (si activé) et le niveau • Le facteur de correction personnel (si activé) et le niveau.
Si vous restez en mode pré-plongée pendant plus de 10 minutes sans appuyer sur aucun bouton, PUCK va s’éteindre. Note Avant chaque plongée, il est conseillé de passer en mode « Set Dive » et de vérifier tous les réglages, en particulier les paramètres EAN.
• La profondeur du palier de décompression le plus profond (en mètres ou en pieds) • La durée du palier de décompression le plus profond • L’icône DEEPSTOP (palier profond) – si celui-ci est requis • Le temps de remontée • Le programme d’altitude (si activé) et le niveau • Le facteur de correction personnel (si activé) et le niveau • Le % du SNC (%CNS) • La durée de la plongée jusque-là (dive time) en chiffres.
Fig. 22 En appuyant de nouveau sur le bouton vous affichez : • La profondeur actuelle (en mètres ou en pieds) • Le temps de plongée restant sans décompression, exprimé en minutes • L’icône « No deco » (pas de décompression) • Le programme d’altitude (si activé) et le niveau • Le facteur de correction personnel (si activé) et le niveau • La température (en °C ou °F). En appuyant de nouveau sur le bouton vous affichez : • Le type de plongée (EAN) • Le programme d’altitude (si activé) et le niveau • Le facteur de correction personnel (si activé) et le niveau • Les unités de mesure (m – °C ou pieds – °F)
(figure 24) • La profondeur maximale atteinte • L’icône DEEPSTOP (palier profond) • Le palier profond (DEEP STOP) si applicable • Le programme d’altitude (si activé) et le niveau • Le facteur de correction personnel (si activé) et le niveau.
• La profondeur du palier de décompression
• La durée du palier de décompression le plus profond • La température actuelle • L’icône DEEPSTOP (palier profond) – si celui-ci est requis • Le programme d’altitude (si activé) et le niveau • Le facteur de correction personnel (si activé) et le niveau.
Données affichées en mode surface (figure 26) : • Durée de la plongée • Profondeur maximale • Les icônes pour toutes les erreurs faites pendant la plongée (palier omis, remontée incontrôlée) • L’affichage du % SNC (%CNS) Fig. 27 En appuyant sur le bouton vous affichez (figure 28) : • La température (en °C ou °F) • La profondeur maximale atteinte.
• Le facteur de correction personnel (si activé) et le niveau • Les unités de mesure (m – °C ou pieds – °F) • Le type d’eau (douce ou salée) • Le % de O2 . Note Lors de la plongée, si vous appuyez sur le bouton, PUCK affichera la durée estimée du palier profond (DEEP STOP) requis. Les données affichées durant la remontée peuvent varier en fonction du comportement du plongeur. Les plongeurs doivent vérifier ces données pendant qu’ils remontent pour avoir des informations plus précises sur le palier estimé.
à l’air enrichi en oxygène, l’utilisateur doit aussi soigneusement lire la section correspondante au chapitre de la plongée à l’air comprimé avec paliers de décompression. Note Si vous avez terminé une plongée EAN et que vous voulez en faire une autre à l’air comprimé, réglez l’ordinateur sur « EAN » avec O2 à 21 %. En faisant cela, le calcul du % SNC (%CNS) restera actif.
à 1 mètre (3 pieds), Puck considère que la plongée est arrêtée (« Surfacing ») et arrête de chronométrer la plongée. Si le plongeur ne retourne pas à une profondeur supérieure à 1,2 mètre (4 pieds) dans les 3 minutes qui suivent, Puck considère que la plongée est terminée et enregistre ses données dans la mémoire du carnet de plongée (LOGBOOK). Si le plongeur redescend dans les 3 minutes, la plongée continue et le chronomètre reprend
La fonction rétroéclairage est opérationnelle en mode surface.
(NO FLY). De plus, PUCK affiche les icônes de toutes les erreurs faites pendant la plongée (palier omis, remontée incontrôlée). Appuyez sur le bouton pour afficher le temps d’interdiction de vol (NO FLY), le temps en surface (SURF TIME) et le pourcentage du SNC. Appuyez sur le bouton pour passer en position ESC. Appuyez sur le bouton et maintenez-le pour sortir de ce menu et retourner au menu principal.
(PROFONDIMÈTRE) Dans ce mode, PUCK fonctionne comme un chronomètre électronique et un profondimètre, mais n’effectue aucun calcul de limite sans palier ou de temps de palier de décompression. La responsabilité de la planification des limites de plongée sans décompression ou d’une décompression adéquate repose par conséquent entièrement sur l’utilisateur. Les renseignements affichés en mode pré-plongée (Predive) et arrivée en surface (Surfacing) sont les mêmes que ceux décrits pour les plongées à l’air ou à l’air enrichi. Les informations affichées en mode plongée (Dive mode) sont (figure 27) : • Le temps d’immersion • La profondeur actuelle • La vitesse de remontée.
• Le type de plongée (BT) • Les unités de mesure (m – °C ou pieds – °F) • Le type d’eau (douce ou salée).
« PC »apparaissent au milieu de l’écran (Figure 32).
Pour plus d’informations sur les options d’interaction entre PUCK et le PC, consultez le chapitre spécial sur le site www.mares.com. Vous pouvez télécharger le logiciel dédié et toutes les mises à jour depuis ce site Internet. Appuyez sur le bouton pour passer en position ESC. Appuyez sur le bouton et maintenez-le pour sortir de ce menu et retourner au menu principal.
Windows particulier, vous pouvez transférer toutes les données de votre carnet de plongée PUCK sur un ordinateur personnel. Puck et l’ordinateur communiquent par un module spécial à interface USB (en option). Faites défiler le menu principal jusqu’à PC (Figure 31).
La capacité maximale est d’environ 40 heures de plongée avec des points de profil à vingt secondes d’intervalle. Faites défiler le menu principal jusqu’à LOGBOOK. Appuyez sur le bouton et maintenez-le pour entrer dans le carnet de plongée (LOGBOOK). La première page du carnet de plongée contient l’historique des plongées enregistrées : (Figure 33) • La profondeur maximale atteinte • La durée totale de la plongée (heures) • Le nombre total de plongées enregistrées • La température la plus basse enregistrée. En appuyant sur le bouton, vous affichez les informations concernant les plongées enregistrées (la première plongée affichée est la plus récente). Appuyez sur le bouton et maintenez-le pour choisir la position ESC. Dans cette position, appuyez sur le bouton et maintenez-le pour revenir au menu principal. À partir du premier écran du carnet de plongée (LOGBOOK), appuyer sur le bouton vous mène aux informations concernant la plongée la plus récente enregistrée.
Pour un stockage de données, des fonctionnalités de gestion et de visualisation plus importantes, utilisez un PC avec une interface USB (en option). Carnet de plongée – numéro de la plongée (LOGBOOK – DIVE #) Les plongées sont numérotées dans l’ordre, de la plus récente à la plus ancienne. Les informations suivantes sont affichées : • Le type de plongée (AIR, EAN, temps d’immersion) • Le numéro de séquence de la plongée • Alternativement, la date et l’heure du début de la plongée. Appuyez sur le bouton et maintenez-le pour voir des informations supplémentaires. Carnet de plongée - données techniques (LOGBOOK – TECH DATA) Ce mode affiche le résumé des données de chaque plongée individuelle : • La profondeur maximale atteinte • La vitesse maximum de remontée atteinte • L’icône de remontée incontrôlée • Les paliers de décompression omis (AIR, EAN seulement) • L’icône « Deco » pour une plongée avec paliers de décompression (AIR, EAN seulement) • Les paliers de décompression omis (AIR, EAN seulement) • Le facteur de correction personnel choisi (AIR, EAN seulement) • L’icône « No Deco » pour une plongée sans paliers de décompression (AIR, EAN seulement) • Le programme d’altitude sélectionné (AIR, EAN seulement) • La durée de la plongée • La température la plus basse enregistrée. En appuyant sur le bouton vous affichez : • % O2 du mélange (EAN seulement) • % SNC (%CNS) maximum (EAN seulement). Appuyez sur le bouton et maintenez-le pour revenir au premier écran d’informations concernant la plongée en cours. Appuyez sur le bouton pour faire défiler les plongées jusqu’à la fin. Appuyez de nouveau sur le bouton pour passer en position ESC. Appuyez sur le bouton et maintenez-le pour sortir de ce menu et retourner au menu principal.
Pour les plongées en mode temps d’immersion (« BOTTOM TIME »), les icônes de remontée incontrôlée et de paliers omis se rapportent à des erreurs commises lors de la plongée précédente.
Les durées affichées prennent en compte tous les réglages définis en mode réglage (SET MODE). Faites défiler le menu principal jusqu’à PLANNING. Appuyez sur le bouton et maintenez-le pour entrer dans ce mode PLANNING (Figure 34).
Faites défiler le menu principal jusqu’à SYSTEM. Appuyez sur le bouton et maintenez-le pour entrer dans ce mode SYSTEM. Là vous pouvez visualiser : • Le numéro de série • La version du logiciel • Le nombre de fois où la pile a été changée • Le niveau de charge de la pile, avec trois niveaux possibles : - BATT OK - BATT LO 1 - BATT LO 2 Appuyez sur le bouton pour passer en position ESC. Appuyez sur le bouton et maintenez-le pour sortir de ce menu et retourner au menu principal. Note Lorsque l’état de la pile est activé, appuyer sur le bouton et le maintenir déclenchera une vérification immédiate de la pile.
La profondeur maximale autorisée dans ce cas varie en fonction du % d’O2 et de la PPO2 maximale qui ont été entrées. Quand vous atteignez la profondeur maximale, appuyer de nouveau sur le bouton vous fait passer en mode ESC. Appuyer sur le bouton et le maintenir vous ramène au menu principal. Note La fonction de planification (« Plan ») ne sera active qu’après avoir sélectionné les modes AIR ou EAN dans « SET DIVE ». Note Pour passer au mode ESC et facilement sortir de la fonction de planification (« PLANNING ») vous devez simplement appuyer sur le bouton et le maintenir à tout moment lors du défilement.
R : La mémoire de l’azote résiduel sera effacée, et les calculs RGBM pour les plongées précédentes seront arrêtés. Le plongeur qui a utilisé l’ordinateur lors de la plongée précédente ne doit pas plonger pendant au moins 24 heures. Q : Que se passe-t-il si je commence à plonger alors que le PUCK est encore en mode SYSTEM ? R : Si le PUCK est encore en mode SYSTEM lorsque vous commencez à plonger, le mode DIVE sera activé dans les 20 secondes suivant votre passage à une profondeur supérieure à 1,2 mètre (4 pieds). Q : Quand je remplace la pile, est-ce que je perds les données enregistrées dans mon carnet de plongée (Logbook) ? R : Non. Q : Qu’est-ce qui se passe s’il y a une remontée incontrôlée ou si un palier de décompression est omis lors d’une plongée « AIR » ou « EAN » ? R : Après la plongée, PUCK passe automatiquement sur « Stop ». Seul le mode temps d’immersion (BOTTOM TIME) reste opérationnel. Q : Qu’est-ce qui indique que le mode temps d’immersion (« Bottom time ») a été choisi par l’utilisateur, plutôt que forcé automatiquement à la suite d’une erreur lors de la plongée précédente ? R : Dans le dernier cas, lors de la plongée et en mode surface, les icônes d’erreur correspondantes sont affichées en plus des indications standard du mode temps d’immersion. Q : Si les modes « AIR » ou « EAN » sont sélectionnés après avoir effectué une plongée en mode temps d’immersion (« BOTTOM TIME »), comment la nouvelle plongée sera-t-elle gérée ? R : PUCK ne vous permet pas d’effectuer une plongée « AIR » ou « EAN » moins de 24 heures après une plongée en mode temps d’immersion (« BOTTOM TIME »).
(PLANNING) est quelquefois désactivé après une plongée ? R : Cela arrive si vous terminez une plongée en omettant un palier ou si vous faites une remontée incontrôlée. Si cela se produit, Puck passe en mode temps d’immersion (« BOTTOM TIME ») et empêche toute utilisation des modes «Dive – AIR» et «Dive – EAN» pendant 24 heures. Q : À quoi sert le mode système (« SYSTEM ») ? R : En mettant le PUCK en mode SYSTEM, vous pouvez consulter des informations spécifiques concernant votre ordinateur de plongée. Q : Où puis-je trouver le numéro de série du produit ? R : En mode SYSTEM. Q : Si je possède déjà l’interface Iris, puis-je l’utiliser avec le PUCK ? R : Non. Q : Quelquefois la température indiquée est trop haute en mode heure. R : Le thermomètre a été calibré pour un usage sous-marin, hors de l’eau le PUCK est affecté par la température de votre corps. Par conséquent si vous désirez un affichage plus précis de la température, nous vous conseillons de retirer le PUCK de votre poignet et de le laisser quelques minutes sur une surface qui n’est pas influencée par d’autres températures. Q : Est-ce que les 3 minutes du palier de sécurité sont incluses dans le temps de remontée ? R : Les 3 minutes du palier de sécurité ne sont pas incluses dans le temps de remontée. Q : Qu’est-ce qu’un palier profond « DEEP STOP » ? R : Pour réduire la possibilité de formation et de croissance de microbulles, lors des plongées avec palier de décompression ou sans décompression mais très proches des limites, Puck vous demandera d’effectuer une série de paliers profonds d’une minute chacun, par l’intermédiaire du profil de plongée. C’est une des caractéristiques particulières de l’algorithme RGBM Mares-Wienke. Pour plus d’informations, veuillez consulter : www.rgbm. mares.com Q : Si je remonte au-dessus de la profondeur du palier profond (DEEP STOP), puis-je redescendre pour l’effectuer ? R : Si vous dépassez la profondeur du palier profond de plus d’un mètre (3 pieds), le palier est annulé. Q : Pourquoi est-ce que l’icône de palier profond « DEEP STOP » n’apparaît pas pendant la plongée ? R : L’icône de palier profond « DEEP STOP » n’apparaît que lors des plongées avec décompression ou des plongées proche de la limite de décompression. Q : Si je commence mon palier profond et que je redescends, qu’est-ce qui se passe ? R : Si vous commencez le palier profond et que vous redescendez, le compte à rebours s’arrête. Il reprend lorsque vous retournez à la profondeur du palier profond. Q : Pourquoi est-ce que le PUCK ne s’éteint pas après une plongée ? R : Si la période d’interdiction de vol « NO FLY » n’est pas terminée, après une plongée le PUCK passe en mode heure « TIME » et affiche des informations sur la plongée la plus récente.
• ENTRETIEN Après une plongée en eau de mer, il est conseillé de rincer le PUCK avec de l’eau douce afin de retirer tout résidu de sel. N’utilisez pas de produits chimiques. Tenez simplement votre PUCK sous l’eau courante. Note Si vous remarquez des signes de moisissures .à l'intérieur de l'écran en plastique, portez immédiatement votre PUCK chez un réparateur Mares agréé. Dans tous les cas, Mares décline toute responsabilité pour toute infiltration d’eau qui résulterait d’une procédure incorrecte lors du remplacement de la pile.
44200617). Remplacement de la pile Le remplacement de la pile est une opération délicate qui requiert un soin tout particulier. Nous vous conseillons de le faire faire par un centre d’entretien agréé Mares. Mares décline toute responsabilité pour tout dommage qui serait provoqué par le remplacement de la pile. Note Ne jetez pas la pile usagée dans la nature. Mares adopte une politique de respect de l’environnement, et vous demande d’utiliser le service de tri des déchets approprié.
44200654). Dévissez le couvercle étanche au dos du PUCK, en le faisant tourner dans le sens antihoraire. Soulevez le couvercle, en dégageant les deux rainures. Retirez la pile, en faisant très attention à la polarité. Mettez en place une nouvelle pile, Lithium CR 2450, en vérifiant que la polarité est correcte. Positionnez le joint dans le couvercle. Insérez le couvercle sur le PUCK de manière à positionner correctement les repères. Appuyez sur le couvercle pour le fermer. Tournez dans le sens horaire, en pressant le couvercle jusqu’à ce que les repères soient alignés. SANGLE Pour régler la longueur de la sangle suivant vos besoins (modèle PUCK avec sangle), des rainures existent aux endroits auxquels elle peut être coupée.
(328 à 492 pieds) • Compensation de la mesure de température entre -10 et +50 °C (14 à 122 °F) • Précision de la mesure de 0 à 80 m (0 à 262 pieds) : ±1 % de l’échelle totale • Affichage de la profondeur : mètres (m)/ pieds (ft) • Sélection manuelle eau douce/eau salée • Différence entre eau douce/eau salée : 2,5 % Mesure de la température • Gamme de mesure : -10 à +50 °C (14 à 122 °F) • Précision de la mesure : 1 °C (1 °F) • Précision de la mesure : ±2 °C (±4 °F) • Affichage de la température : Celsius (°C) / Fahrenheit (°F). • Température de fonctionnement : de -10 à +50 °C (14 à 122 °F) • Température de stockage : de -20 à +70 °C (-4 à +158 °F) Pile • Pile Lithium 3V CR 2450 • Durée de vie : plus de 170 plongées* * Note Les données se réfèrent à des calculs effectués avec les paramètres suivants : • Durée moyenne de chaque plongée 45 min • 12 mois en mode SWITCH-OFF Mode • La durée de vie de la pile est affectée par la température de fonctionnement • La durée de vie de la pile diminue lorsque les températures sont plus basses • La durée de vie de la pile dépendra de son utilisation. Algorithme • RGBM Mares-Wienke, résultat d’une collaboration entre le Dr. Bruce R. Wienke et le Mares Research and Development Center. • 10 compartiments de tissus • Réduction du gradient admissible (facteurs M) en cas de plongées successives, plongées plus profondes que les plongées précédentes ou plongées répétées sur plusieurs jours consécutifs • Paliers de décompression profonds • Palier de sécurité • Vitesse de remontée : 10m/min • Programmes d’altitude : - P0 de 0 à 700 mètres ASL (0 à 2296 pieds)
- P2 de 1500 à 2400 mètres au-dessus du niveau de la mer (4921 à 7874 pieds) - P3 de 2400 à 3700 mètres au-dessus du niveau de la mer (7874 à 12139 pieds). • Facteur de correction personnel pour plus de sécurité. Caractéristiques mécaniques • Écran en plastique • Couvre-écran en plastique • 1 bouton
Carnet de plongée (LOGBOOK) • Historique • Toutes les plongées sont enregistrées avec des points de profil à 20 secondes d’intervalle, pendant un total maximal de 40 heures Rétroéclairage • Profondeur maximale autorisée en fonction de la PPO2 maximale choisie INTERFACE PC USB (en option)
• La garantie est non-transférable et s’applique strictement à l’acheteur original uniquement • Les produits Mares sont garantis sans défauts des matériaux et de la fabrication : après un examen technique sérieux, tous les composants qui seraient trouvés défectueux seront remplacés gratuitement • Mares S.p.A. décline toute responsabilité en cas d’accidents de quelque sorte que ce soit qui résulteraient d’une altération ou d’un usage incorrect des produits VALIDATION DE LA GARANTIE Pour valider la garantie, le premier acheteur doit envoyer ce certificat complété avec le cachet du vendeur à Mares S.p.A. dans les 10 jours suivant son achat. Tous les produits renvoyés pour révision ou réparation sous garantie, ou pour toute autre raison, doivent être réexpédiés exclusivement par l’intermédiaire du vendeur et accompagnés
EXCLUSIONS DE GARANTIE • Dommages provoqués par des infiltrations d’eau faisant suite à un usage inadapté (par ex. joint sale, compartiment des piles mal fermé, etc.) • Rupture ou rayures du boîtier, du verre ou de la sangle, résultant d’impacts violents ou de chocs • Dommages résultant d’une exposition excessive à des températures élevées ou basses COMMENT TROUVER LE CODE DU PRODUIT Pour voir le code du produit, allez dans le menu système (SYSTEM). Le numéro de série du produit y est indiqué. Vous devez noter ce numéro sur le certificat de garantie qui se trouve à l’intérieur de l’emballage. Le numéro de série se trouve aussi sur l’emballage du PUCK.
